MODE D'EMPLOI ZEE3921IXA ZANUSSI

Consignes de sécurité 19
Instructions de sécurité 20
Description de l'appareil 22
Utilisation quotidienne 22
Conseils utiles 23
Entretien et nettoyage 23

En cas d'anomalie de fonctionnement ____ 24

Installation 25

Caracteristiques techniques 27

En matière de protection de l'environnement 27

Sous réserve de modifications.

Consignes de sécurité

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

Avertissement Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés par une personne responsable de leur sécurité.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.

Sécurité générale

• L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touchez pas les éléments chauffants.
• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.
• Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
• N'essayez jamais d'éteindre un feu avec de l'eau. Mettez à l'arrêt l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• N'entreposez rien sur les surfaces de cuisson.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.

Instructions de sécurité

Installation

Avertissement L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez la distance minimale requise avec les autres appareils et éléments.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Portez toujours des gants de sécurité.
• Isolez les surfaces découpées à l'aide d'un matériau d'étanchéité pour éviter que la moisissure ne provoque de gonflements.

• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.

• N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.

• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
• Le dessous de l'appareil peut devenir très chaud. Nous vous recommandons d'installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

Branchement électrique

Avertissement Risque d'incendie ou d'électrocution.

• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.

• L'appareil doit être relié à la terre.

• Avant toute intervention, assurez-vous que l'appareil est débranché.

• Utilisez le câble d'alimentation électrique approprié.
• Ne laissez pas le câble d'alimentation s'emêler.
• Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité.
• Assurez-vous que l'appareil est bien installé. Un câble d'alimentation lâche et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes.
• Assurez-vous qu'une protection anti-électrocution est installée.
• Utilisez un collier anti-traction sur le câble.
• Veillez à ne pas endommager la fiche secteur (si présente) ni le câble d'alimentation. Contactez le service après-vente ou un électricien pour remplacer le câble d'alimentation s'il est endommagé.
• L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm.
• N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.

Utilisation

Avertissement Risque de blessures, de brûlures ou d'électrocution.

• Utilisez cet appareil dans un environnement domestique.
• Ne modifiez pas les caractéristiques de cet appareil.

• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.

• N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.

• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
• Éteignez les zones de cuisson après chaque utilisation.
• N'utilisez jamais l'appareil comme plan de travail ni comme plan de stockage.
• Lorsque vous versez un aliment dans de l'huile chaude, elle peut éclabousser.

Avertissement Risque d'explosion ou d'incendie.

• Les graisses et l'huile chaudes peuvent déga- ger des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
• L'huile qui a servi contient des restes d'ali-ments qui peuvent provoquer un incendie à température plus faible que l'huile n'ayant jamais servi.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.

Avertissement Risque de dommage de l'appareil.

• Ne laissez pas de récipients chauds sur le bandeau de commande.
• Ne laissez pas le contenu des récipients de cuisson s'évaporer.
• Ne faites jamais fonctionner les zones de cuisson avec des récipients de cuisson vides ou sans aucun récipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil.
• Ne laissez pas de liquides acides, tels que du vinaigre, du jus de citron ou du produit détartrant, entrer en contact avec la table de cuisson. Cela peut provoquer l'apparition de taches mates.

Entretien et nettoyage

Avertissement Risque de dommage de l'appareil.

• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.
• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.

Mise au rebut

Avertissement Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut.
• Débranchez l'appareil de l'alimentation secteur.
• Coupez le câble d'alimentation et mettez-le au rebut.

Description de l'appareil

Description de la table de cuisson

180 mm 145 mm 1 2 3 4

Manettes de commande des zones de cuisson électriques

Symbole Fonction

0 position Arrêt

1 Zone de cuisson arrière à 1500 W
2 Zone de cuisson avant à 1000 W
3 Voyant de mise sous tension
4 Manettes de commande

Utilisation quotidienne

Avertissement Reportez-vous aux chapitres concernant la sécurité.

Pour mettre en fonctionnement la zone de cuisson et augmenter le niveau de cuisson, tournez la manette dans le sens des aiguilles d'une montre. Pour diminuer la température, tournez la manette dans le sens des aiguilles d'une montre. Pour mettre à l'arrêt la zone de cuisson, positionnez la manette sur 0.

Symbole Fonction

1 chaleur minimale

6 chaleur maximale

Le voyant de fonctionnement s'allume dès l'activation de l'une des zones de cuisson, et reste allumé jusqu'à ce que les zones de cuisson soient mises à l'arrêt.

Avant la première utilisation

Placez un récipient de cuisson contenant de l'eau sur chaque zone de cuisson, réglez sur la position maximum et laissez l'appareil fonctionner pendant 10 minutes. Ceci afin de d'éliminer les résidus dans l'appareil. Ensuite, faites fonc-

tionner l'appareil sur la position minimum pendant 20 minutes. Pendant cette période, il se peut qu'une odeur et de la fumée apparaissent. Ce phénomène est normal. Vérifiez que la ventilation environnante est suffisante.

Plaque de cuisson rapide

Un point rouge au milieu de la plaque montre une plaque à chauffage rapide. Une plaque à chauffage rapide chauffe plus vite que les plaques classiques.

Conseils utiles

Le point rouge est peint sur la surface et peut disparaître après quelque temps. Cela n'affecte pas le fonctionnement de l'appareil.

La plaque à chauffage rapide peut fumer et produire une odeur quand on l'utilise pour la première fois. La fumée et l'odeur se dissiperont après quelque temps.

Avertissement Reportez-vous aux chapitres concernant la sécurité.

Économie d'énergie

• Si possible, couvrez toujours les récipients de cuisson avec un couvercle pendant la cuisson.
• Déposez toujours le récipient sur la zone de cuisson avant de mettre celle-ci en fonctionnement.
• Mettez à l'arrêt les zones de cuisson avant la fin du temps de cuisson pour utiliser la chaleur résiduelle.
• Pour obtenir des résultats satisfaisants, le diamètre des plats et des zones de cuisson doit être identique.

Récipient de cuisson

- Le fond du récipient de cuisson doit être lisse, propre et sec, aussi plat et épais que possible avant chaque utilisation.

Utilisez des casseroles et des poêles dont le fond est compatible avec la dimension à zone de cuisson.

Entretien et nettoyage

Avertissement Reportez-vous aux chapitres concernant la sécurité.

Nettoyez l'appareil après chaque utilisation. Utilisez toujours des récipients de cuisson dont le fond est propre et sec, lisse et plat.

Zone de cuis- son

Diamètre du récipient

Avant max. 145 mm

Arrière max. 180 mm

Exemples de cuisson

Niveau de réglage :	Utilisation :
1 Maintien au chaud
2 Faire mijoter doucement
3 Faire mijoter
4 Faire frire / gratiner
5 Porte à ébullition
6 Bouillir / Saisir / Frire

Avertissement Avant toute opération d'entretien ou de nettoyage, vous devez écrativement débrancher électriquement la se de cuisson.

Il est préférable de nettoyer la table de cuisson lorsqu'elle est encore chaude. Éliminer les taches incrustées est en effet plus facile lorsque les zones sont encore chaudes que lorsqu'elles sont froides.
Avertissement Les objets pointus/tranchants et les produits de nettoyage abrasifs peuvent endommager l'appareil. Par mesure de sécurité, il est interdit de nettoyer l'appareil avec un appareil à jet de vapeur ou à haute pression.
Les rayures ou les taches sombres n'ont aucune incidence sur le fonctionnement de l'appareil.

Pour enlever les salissures :

1. Éliminez les salissures à l'aide d'une poudre ou d'un tampon à récurer.

2. Nettoyez l'appareil à l'aide d'un chiffon humide et d'un peu de détergent.

3. Faites chauffer la plaque à basse température et laissez sécher.
4. Pour entretenir les plaques chauffantes, essuyez-les avec une goutte d'huile d'olive sur une feuille d'essuie-tout pour éviter la rouille.

Important Pour les bords de la table de cuisson en acier inoxydable, utilisez un nettoyant spécial pour acier inoxydable.

Le rebord en acier inoxydable des plaques peut subir une légère décoloration en raison de la charge thermique.

En cas d'anomalie de fonctionnement

Problème Cause et solution possibles
L'appareil ne fonctionne pas du tout.	Vérifiez le fusible du système électrique de l'habitation dans la boîte à fusibles. Si les fusibles grillent de manière répétée, faites appel à un électricien agréé.
La zone de cuisson ne chauffe pas.	Vérifiez que l'appareil est bien branché et allumé.Assurez-vous d'avoir utilisé la bonne manette de commande.Vérifiez le fusible du système électrique de l'habitation dans la boîte à fusibles. Si les fusibles grillent de manière répétée, faites appel à un électricien agréé.
L'efficacité de la table de cuisson n'est pas satisfaisante.	Assurez-vous que la table de cuisson est propre et sèche.Assurez-vous que le diamètre du récipient de cuisson utilisé est adapté à la zone de cuisson.Assurez-vous que le fond du récipient de cuisson utilisé est parfaitement plat.Assurez-vous que le niveau de cuisson utilisé est adapté au type de préparation.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel à un service après-vente. Si l'anomalie persiste, contactez votre magasin vendeur ou votre service après-vente.

Si un problème résulte d'une mauvaise utilisation ou si l'installation de l'appareil n'a

pas été réalisée par un professionnel qualifié, le déplacement du technicien du service après vente ou du revendeur peut être facturé même en cours de garantie.

Ces informations sont nécessaires pour pouvoir vous offrir une aide rapide et

adaptée. Ces données figurent sur la plaque signalétique fournie.

■ Description du modèle ......
- Référence produit (PNC) ......
- Numéro de série (S.N.) ......

Utilisez exclusivement des pièces d'origine certifiées constructeur. Elles sont disponibles auprès de votre service après-vente.

Étiquettes fournies avec le sac d'accessoires

Collez les étiquettes adhésives comme indiqué ci-dessous :

1 Collez-la sur la carte de garantie et envoyez cette partie
2 Collez-la sur la carte de garantie et conservez cette partie

Installation

3 Collez-la sur la notice d'utilisation

Avertissement Reportez-vous aux chapitres concernant la sécurité.

Installation

Avertissement Veuillez lire attentivement les instructions et les suivre

scrupuleusement. Vous risqueriez de vous blesser ou d'endommager l'appareil.

• Assurez-vous que l'appareil n'a pas été endommagé pendant le transport. Ne branchez pas un appareil endommagé. Si nécessaire, contactez votre magasin vendeur.
• N'utilisez des appareils encastrables qu'après les avoir installés dans des meubles d'encastrement et sous des plans de travail appro-

priés. Assurez-vous que les meubles d'encastrement et les plans de travail sont conformes aux normes et réglementations.

- Respectez les directives et les normes en vigueur dans le pays où vous utiliserez l'appareil (réglementations relatives à la sécurité, au recyclage, à la sécurité des appareils électriques, etc.)

Avertissement Risque de choc électrique.

• La borne d'alimentation est sous tension.
• Mettez la borne d'alimentation hors tension.
• Si la patte de scellement se trouve à proximité du répartiteur, assurez-vous que le câble

d'alimentation n'entre pas en contact avec le bord de la patte.

Branchement électrique

• Vérifiez que la tension nominale et le type d'alimentation figurant sur la plaque signalétique correspondent aux valeurs d'alimentation locales.
• Cet appareil est fourni avec un câble d'alimentation. Une fiche appropriée, capable de supporter la charge indiquée sur la plaque signalétique, doit être adaptée au câble d'alimentation. Assurez-vous que la fiche est branchée dans une prise correcte.
• Utilisez toujours une prise de courant de sécurité correctement installée.
• Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
• Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.
• L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'un adaptateur ni d'une prise multiple (risque d'incendie). Assurez-vous que le raccordement à la terre est conforme aux normes et réglementations.
• Le câble d'alimentation ne doit pas être exposé à une température supérieure à 90 °C. Assurez-vous de connecter le câble neutre bleu à la borne portant la lettre « N ». Connectez le câble de phase marron (ou noir) à la borne portant la lettre « L ». Le câble de phase doit rester connecté en permanence.

Remplacement du câble d'alimentation

Ne remplacez le câble de raccordement qu'avec un câble de type H05V2V2-F T90 ou équivalent. Assurez-vous que la section du câble convient à la tension et à la température de fonctionnement. Le câble de terre jaune/vert doit être plus long d'environ 2 cm que le câble de phase marron (ou noir).

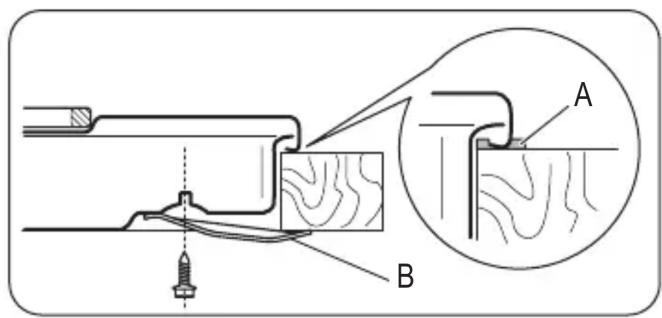

Montage

min. 650 mm 55 mm 30 mm 40-50 mm min. 100 mm 490 mm 270 mm

B) équerres fournies

Attention Installez l'appareil uniquement sur un plan de travail dont la surface est plane.

Possibilités d'insertion

Élément de cuisine avec porte

Le panneau installé sous la table de cuisson doit être facilement amovible et facile d'accès au cas où une intervention technique serait nécessaire.

30 mm min 20 mm (max 150 mm) A 60 mm B

a) Panneau amovible
b) Espace pour les branchements

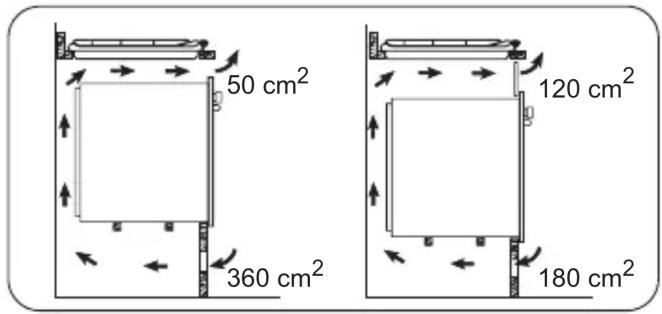

Au-dessus d'un four

Les dimensions de la niche d'encastrement de la table de cuisson doivent être conformes aux indications et l'élément de cuisine doit être équipé d'aérations pour assurer un apport d'air continu. Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et

pour permettre de retirer facilement le four de l'ensemble.

50 cm² 360 cm² 120 cm² 180 cm²

Caracteristiques techniques

Dimensions de la table de cuisson

Largeur : 290 mm

Longueur : 510 mm

Dimensions de la niche d'encastrement de la table de cuisson

Largeur : 270 mm

Longueur : 490 mm

Puissance des zones de cuisson

Zone de cuisson arrière180 mm	1.5 kW
Zone de cuisson avant145 mm	1.0 kW
Puissance totale 2.5 kW
Alimentation électrique 230 V ~ 50 Hz

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Emballage

Tous les matériaux d'emballage sont écologiques et recyclables. Les composants en plastique sont identifiables grâce aux sigles : >PE<,>PS<, etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

Inhalt
