BEDIENUNGSANLEITUNG ZEI6640FBV ZANUSSI

Benutzerinformation 37

Sicherheitsinformationen 37
Sicherheitsanweisungen 38
Gerätebeschreibung.41
Täglicher Gebrauch 42
Tipps und Hinweise 45

Reinigung und Pflege 47
Fehlersuche 47
Montage 50
Technische Daten 53
Energieeffizienz 54

Änderungen vorbehalten.

Sicherheitsinformationen

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf.

Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielern.
• Alle Verpackungsmaterialien von Kindern fernhalten.
• Halten Sie Kinder und Haustiere während des Betriebs oder der Abkuhlphase vom Gerät fern. Zugängliche Teile sind heiß.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Wartung oder Reinigung des Geräts)dürfen nicht von Kindern ohne Aufsicht erfolgen.
• Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.

Allgemeine Sicherheit

• Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Berühren Sie nicht die Heizelemente.
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.
• Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.
• Versuchen Sie nicht einen Brand mit Wasser zu Löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heißt werden können.
• Benutzen Sie zum Reinigen des Geräts keinen Dampfreiniger.
• Schalten Sie die Kochzone nach dem Gebrauch ab und verlassen Sie sich nicht auf die Topferkennung.
• Schalten Sie das Gerät sofort ab, wenn Sie Risse auf der Glaskeramik-/Glasfläche feststellen. Stromschlaggefahr!
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.

Sicherheitsanweisungen

Montage

WARNING!

Nur eine qualifizierte Fachkraft darf den elektrischen Anschluss des Geräts vornehmen.

• Entfernen Sie das Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.

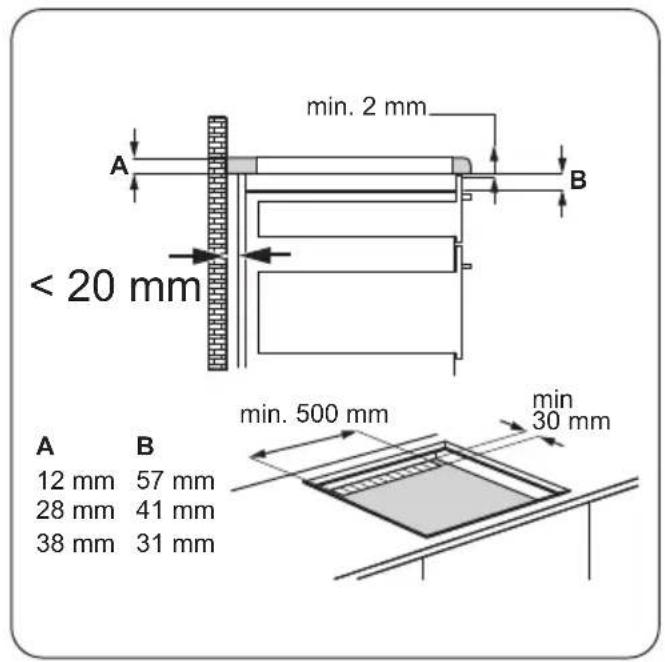

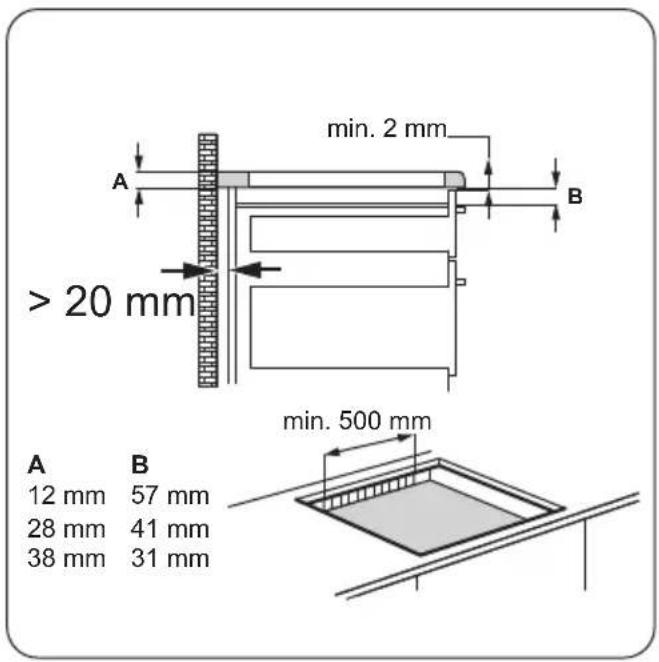

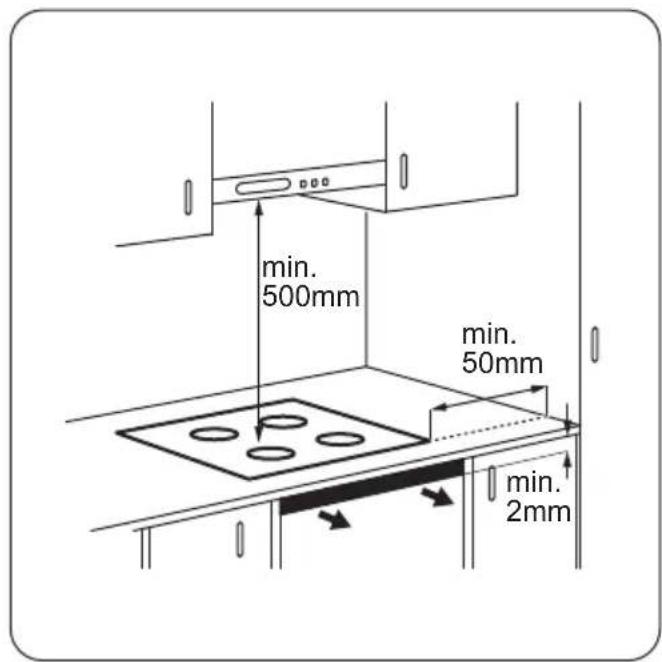

  Die Mindestabstände zu anderen Geräten und Kuchenmobeln sind einzuhalten.
• Seien Sie beim Umsetzen des Geräts vorsichtig, Denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.

Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.
- Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
- Installieren Sie das Gerät nicht direkt neben einer Tur oder unter einem Fenster. So kann heiBes Kochgeschirr nicht herunterfallen, wenn die Tur oder das Fenster geöffnet wird.

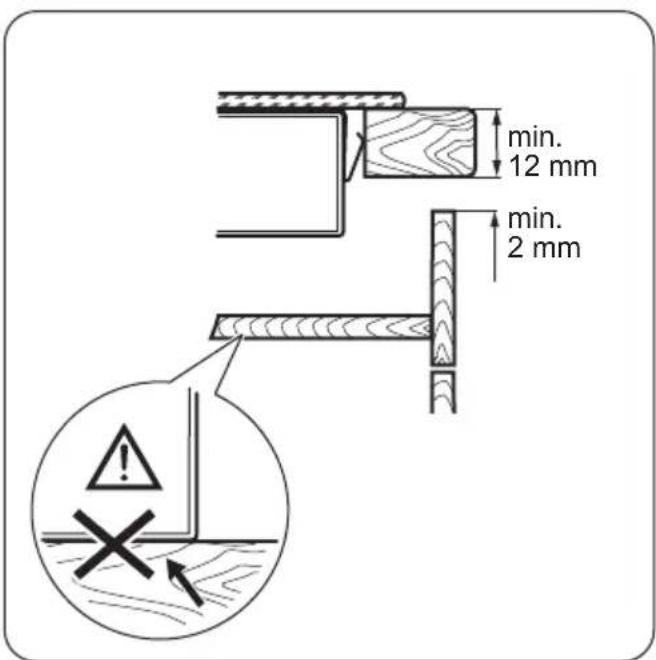

- Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.
- Der Boden des Geräts kann heiß werden.

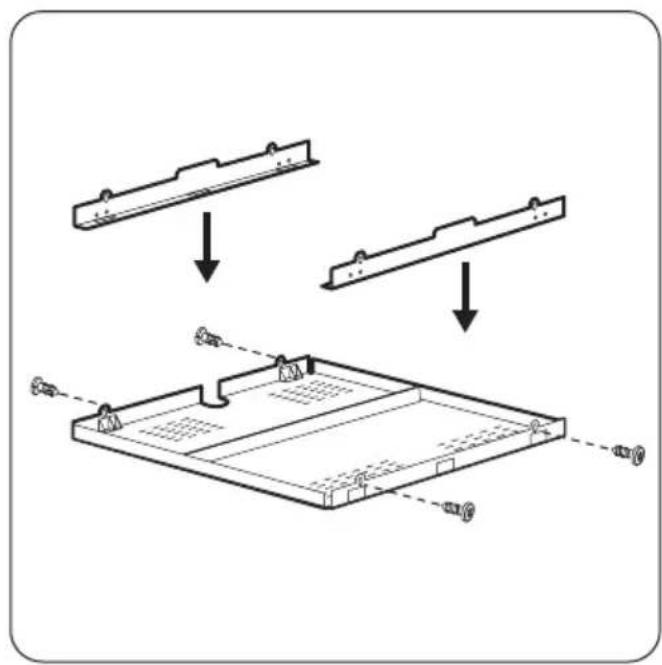

Achten Sie darauf eine feuerfeste Trennplatte unter dem Gerät anzubRINGen, damit der Boden nicht zugänglich ist.

• Achten Sie darauf, dass zwischen der Arbeitsplatte und dem Gerät darunter ein Abstand von 2 mm zur Belüftung frei gelassen wird. Schäden, die durch das Fehlen eines Belüftungsabstands entstehen sind von der Garantie ausgenommen.

Elektrischer Anschluss

WARNING!

Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
• Das Gerät muss geerdet sein.
  Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.
• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten ihrer Stromversorgung entsprechen. Wenden Sie sich andernfalls an eine Elektrofachkraft.
• Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete Netzkabel oder Netzstecker (fall vorhanden) verwendet werden, kann der Anschluss überhitzen.
• Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.
• Achten Sie darauf, dass das Netzkabel nicht lose hangt oder sich verheddert.
  Sorgen Sie davon, dass ein Berührungsschutz installiert wird.
• Verwenden Sie die Zugentlastung für das Kabel.
• Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem freißen Gerät oder freiBem Kochgeschirr in Berührung kommt.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker (falls vorhanden) und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an unseren autorisierten Kundendienst oder eine Elektrofachkraft.
• Alle Teile, die gegen direktes Berühren schätzen sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug halten.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose.

Stellen Sie safer, dass der Netzstecker nach der Montage noch zuganglich ist.

• Falls die Steckdose lose ist, schlieben Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entwickelten werden können), Fehlerstromschutzschalter und Schütze.
  Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen konnen. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführrt sein.

Gebrauch

WARNING!

Verletzungs-, Verbrennungs- und Stromschlaggefahr.

• Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial, die Aufkleber und Schutzfolie (falls vorhanden).
• Das Gerät ist für die Verwendung im Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
  Die Luftungsöffnungen dürfen nicht abgedeckt werden.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
• Schalten Sie die Kochzonen nach jedem Gebrauch aus.
• Verlassen Sie sich nicht auf die Topferkennung.
• Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Sie werden heiβ.
  Bedieren Sie das Gerät nicht mit feuchten oder nassen Handen oder wenn es mit Wasser in Kontakt gekommen ist.
• Benutzen Sie das Gerät nicht als Arbeits-oder Abstellfläche.
• Hat die Geräteoberfläche einen Sprung, trennen Sie das Gerät umgehend von der Spannungsvorsorgung. Dies dient zur Vermeidung eines Stromschlags.

• Benutzer mit einem Herzschrittmacher müssen einen Mindestabstand von 30 cm zu den Induktionskochzonen einhalten, wenn das Gerät in Betrieb ist.

• Wenn Sie Nahrungsmittel in heiBes Öl geben, kann diese spritzen.

WARNING!

Brand- und Explosionsgefahr!

• Erhitzte Öle und Fette können brennbare Dämpfe freiisetzen. Halten Sie Flammen und erhitzte Gegenstände beim Kochen mit Fetten und Ölen von diesen fern.
  Die von sehr heiBem OI freigesetzen Dampfe konnen eine Selfszündung verursachen.
• Bereits verwendetes Öl kann Lebensmittelrechte enthalten und schon bei niedrigeren Temperaturen mehr einen Brand verursachen als frisches Öl.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Höhe des Geräts.

WARNING!

Das Gerät könnte beschädigt werden.

• Stellen Sie keinheits Kochgeschirr auf das Bedienfeld.
• Lassen Sie das Kochgeschirr nicht leerkochen.
• Lassen Sie keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche konnte beschädigt werden.
• Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr darauf befindet, oder wenn das Kochgeschirr leer ist.
• Legen Sie keine Alufolie auf das Gerät.
  Kochgeschirr aus Gusseisen oder Aluminiumguss oder mit beschädigten Böden kann die Glas-/

Glaskeramikoberfläche verkratzen. HebEN Sie das Kochgeschirr stets an, wenn Sie es auf der Kochfläche umsetzen möchten.
- Dieses Gerät ist nur zum Kochen bestimmt. Jeder andere Gebrauch ist als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines Raums.

Reinigung und Pflege

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu verhindern.
• Schalten Sie das Gerät vor dem Reinigen aus und halten Sie es abkühlen.
  Trennen Sie das Gerät vor Wartungsarbeiten von der Spannungsvorsorgung.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämchen, Lösungsmittel oder Metallgegenstände.

Entsorgung

WARNING!

Verletzungs- und Erstickungsgefahr.

• Für Informationen zur ordnungsgemäBen Entsorgung des Gerats wenden Sie sich an die zuständigeCOMMUNALE Behörde vor Ort.
• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab, und entsorgen Sie es.

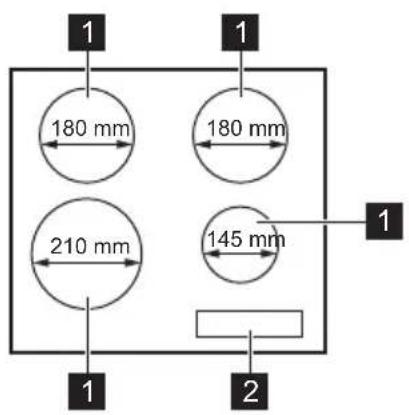

Kochfeldanordnung

1 Induktionskochzone
2 Bedienfeld

Bedienfeldanordnung

Bedieren Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrollampen und akustischen Signale informieren Sie über die aktiven Funktionen.

	Sens-feld	Funktion Anmerkung
1	①	EIN/AUS Ein- und Ausschalten des Kochfeldes.
2	®	Tastensperre / Kindersicherung Verriegeln/Entriegeln des Bedienfelds.
3	- Kochstufenanzeige Zeigt die Kochstufe an.
4	- Kochzonen-Anzeigen des Timers	Zeigen an, für welche Kochzone die Zeit eingestellt wurde.
5	- Timer-Anzeige Zeigt die Zeit in Minuten an.
6	1	- Auswahlen der Kochzone.
7	+/-	- Erhöhen oder Verringern der Zeit.
8	+/-	- Einstellen der Kochstufe.
9	P	Power-Funktion Ein- und Ausschalten der Funktion.

Anzeigen der Kochstufen

Display Beschchreibung
0	Die Kochzone ist ausgeschaltet.
1-9-26	Die Kochzone ist eingeschaltet.
A	Die Funktion Ankochautomatik ist in Betrieb.
P	Power-Funktion ist eingeschaltet.
E+Zahl	Eine Störung ist aufgetreten.
H	Eine Kochzone ist noch frei (Restwärme).
L	Die Funktion Tastensperre /Kindersicherung ist in Betrieb.
F	Das Kochgeschirr ist ungeeignet oder zu Klein bzw. es befindet sich kein Koch-geschirr auf der Kochzone.
-	Die Funktion Abschaltautomatik ist in Betrieb.

Restwärmeanzeige

WARNING!

Es besteht Verbrennungsgefahr durch Restwärme.

Die Induktionskochzonen erzeugen die erforderliche Hitze zum Kochen direkt im Boden des Kochgeschirrs. Die Glaskeramik wird nur durch die Wärme des Kochgeschirrs erhitzt.

Täglicher Gebrauch

WARNING!

Siehe Kapitel Sicherheitshinweise.

Ein- und Ausschalten

Berühren Sie Sekunde lang, um das Kochfeld ein- oder auszuschalten.

Abschaltautomatik

Mit dieser Funktion wird das Kochfeld in folgenden Fällen automatisch ausgeschaltet:

• Alle Kochzonen sind ausgeschaltet.
• Nach dem Einsatz des Kochfelds wird keine Kochstufe gewählt.
• Das Bedienfeld ist mehr als 10 Sekunden mit verschütteten Lebensmitteln oder einem Gegenstand bedeckt (Topf, Tuch usw.). Ein akustisches Signal ertört und das Kochfeld schaltet ab. Entfern den Gegenstand oder reinigen Sie das Bedienfeld.
• Das Kochfeld wird zu heiß (wenn beispielsweise ein Topf leerkocht). Lassen Sie die Kochzone abkühlen, bevor Sie das Kochfeld wieder verwenden.
• Sie verwenden ungeeignetes Kochgeschirr. Das Symbol fuchtet und die Kochzone wird automatisch nach 2 Minuten ausgeschaltet.
• Eine Kochzone wurde nicht ausgeschaltet bzw. die Kochstufe wurde nicht geändert. Nach einer Weile leuchtet auf und das Kochfeld schaltet sich aus.

Verhältnis zwischen der Kochstufe und der Zeit, nach der das Kochfeld ausgeschaltet wird:

Kochstufe Das Kochfeld wird ausgeschaltet nach
1, 1 - 2	6 Stunden
3 - 4 5 Stunden
5 4 Stunden
6 - 9 1,5 Stunden

Einstellen der Kochstufe

Berühren Sie um die Kochstufeneinstellung zu erhöhen. Berühren Sie um die Kochstufeneinstellung zu verringn. Berühren Sie zum Ausschalten der Kochzone und gleichzeitig.

Ankochautomatik

Durch Einschalten dieser Funktion lässt sich die erforderliche Kochstufeneinstellung schneller

erzielen. Bei Verwendung dieser Funktion wird eine bestimmte Zeit lang die hochste Kochstufe eingestellt und anschließend auf die erforderliche Stufe zurückgeschaltet.

Zum Einschalten der Funktion muss die Kochzone vollständig abgekühlt sein.

Einschalten der Funktion für eine

Kochzone: Berühren Sie leuchtet auf).

Berühren Sie unmittelbar danach leuchtet auf). Ebenfalls unmittelbar im

Anschluss, berühren Sie, bis die erforderliche Kochstufeneinstellung angezeigt wird. Nach 3 Sekunden leuchtet auf.

Zum Ausschalten der Funktion: Berühren Sie

Power-Funktion

These Funktion stellen den Induktionskochzonen zusätzliche Leistung zur Verfügung. Für die Induktionskochzone kann diese Funktion nur für einen begrenzten Zeitraum eingeschaltet werden. Danach schaltet die Induktionskochzone automatisch wieder auf die hochste Kochstufe um.

i Siehe Kapitel ,Technische Daten".

Einschalten der Funktion für eine

Kochzone: Berühren Sie P leuchtet auf.

Zum Ausschalten der Funktion: Berühren Sie Poder

Timer

Kurzzeitmesser

Mit dieser Funktion stellen Sie ein, wie lange eine Kochzone für einen einzelnen Kochvorgang eingeschaltet bleiben soll.

Stellen Sie zuerst die Kochzone und dann die Funktion ein. Sie können die Kochstufe einstehen, bevor Sie die Funktion einstellen oder danach.

Auswahlen der Kochzone: Berühren Sie so oft, bis die Kontrollampe der gewündsten Kochzone aufleuchtet.

Einschalten der Funktion oder Andern der Zeit: Berühren Sie +oder, um die Dauer

fur den Timer einzustellen (00 - 99 Minuten).
Wenn die Kontrollampe der Kochzone langsam blinkt, wird die Zeit heruntergebnlt.

So wird die Restzeit angezeigt: Wahlen Sie die Kochzone mit aus. Die Kontrollampe der Kochzone blinkt schneller. Das Display zeigt die Restzeit an.

Ausschalten der Funktion: Wahlen Sie die Kochzone mit und berühren Sie. Die Restzeit wird auf 00 herunter gezahlt. Die Kontrollampe der Kochzone erlischt.

Wenn die eingestellte Zeit abgelaufen ist, ertont ein Signatlon und 00 blinkt. Die Kochzone wird ausgeschaltet.

Ausschalten des Signaltons: Berühren Sie

Kurzzeitwecker

Sie können diese Funktion als Kurzzeit-Wecker benutzen, wenn das Geräteingeschaltet ist und die Kochzonen nicht in Betrieb sind (die Kochstufenanzeige 0 anziegt).

Einschalten der Funktion: Berühren Sie Berühren Sie bder des Timers, um die Zeit einzustellen. Wenn die eingestellte Zeit abgelaufen ist, ertont ein Signalton und 00 blinkt.

Ausschalten des Signaltons: Berühren Sie

Die Funktion hat keine Auswirkung auf den Kochzonenbetrieb.

Tastensperre

Sie konnen das Bedienfeld sperren, wenn Kochzonen eingeschaltet sind. So wird verhindert, dass die Kochstufe versehentlich geändert wird.

Stellen Sie zuerst die Kochstufe ein.

Einschalten der Funktion: Berühren Sie. Leuchtet 4 Sekunden. Der Timer bleibt eingeschaltet.

Ausschalten der Funktion: Berühren Sie Die vorherige Kochstufe wird angezeigt.

i These Funktion wird auch ausgeschaltet, sobald das Kochfeld ausgeschaltet wird.

Kindersicherung

These Funktion verhindert ein versehentliches Einsatz den Kochfelds.

Zum Einsatz der Funktion: Schalten Sie das Kochfeld mit ein. Stellen Sie keine Kochstufe ein. Berühren Sie mit Sekunden. Leuchtet. Schalten Sie das Kochfeld mit aus.

Zum Ausschalten der Funktion: Schalten Sie das Kochfeld mit ① ein. Stellen Sie keine Kochstufe ein. Berühren Sie ② mer Sekunden. ③ leuchtet. Schalten Sie das Kochfeld mit ④ aus.

Vorübergehendes Ausschalten der Funktion für einen einzelnen Kochvorgang: Schalten Sie das Kochfeld mit ein. Die Kontrollampe leuchtet. Berühren Sie 4 Sekunden lang. Stellen Sie die Kochstufe innerhalb von 10 Sekunden ein. Das Kochfeld kann jetzt benutzt werden. Wenn Sie das Kochfeld mit ausschalten, wird diese Funktion wieder eingeschaltet.

Leistungsbegrenzung

Werkseitig ist das Kochfeld auf die hochstmögliche Leistungsstufe eingestellt.

Erhöhen oder Verringern der Leistungsstufe:

1. Schalten Sie das Kochfeld aus.
2. Berühren Sie 3 Sekunden lang ① . Das Display wird ein- und ausgeschaltet. STOP
3. Berühren Sie 3 Sekunden lang . R0 bis P9 wird angezeigt.
4. Berühren Sie der vorderen linken Kochzone, um die Leistungsstufe einzustellen.

Leistungsstufen

Siehe Kapitel „Technische Daten".

• P0 - 7200 W
  P1-1500W
  P2-2000W
  P3-2500W

P4-3000W
P5-3500W
P6-4000W
P7-4500W
P8-5000W
P9-6000W

ACHTUNG!

Achten Sie darauf, dass die gewährte Leistungsstufe für die Sicherungen in der Hausinstallation geeignet ist.

Funktion Power-Management

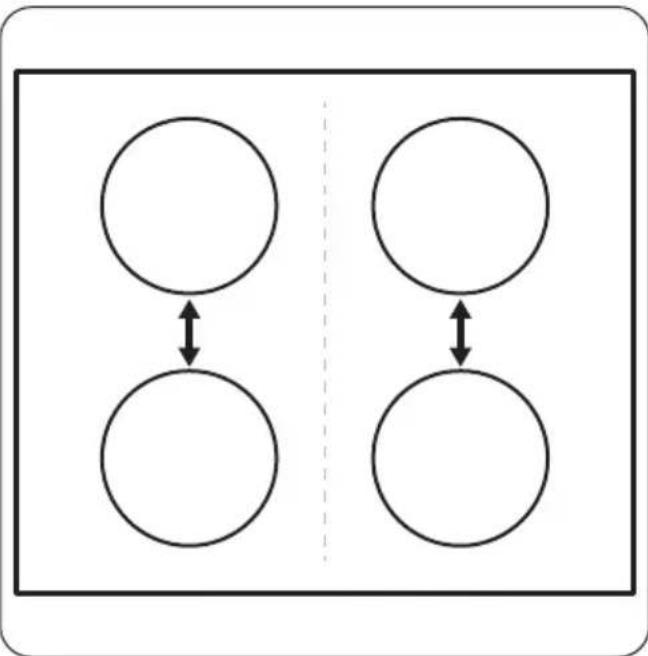

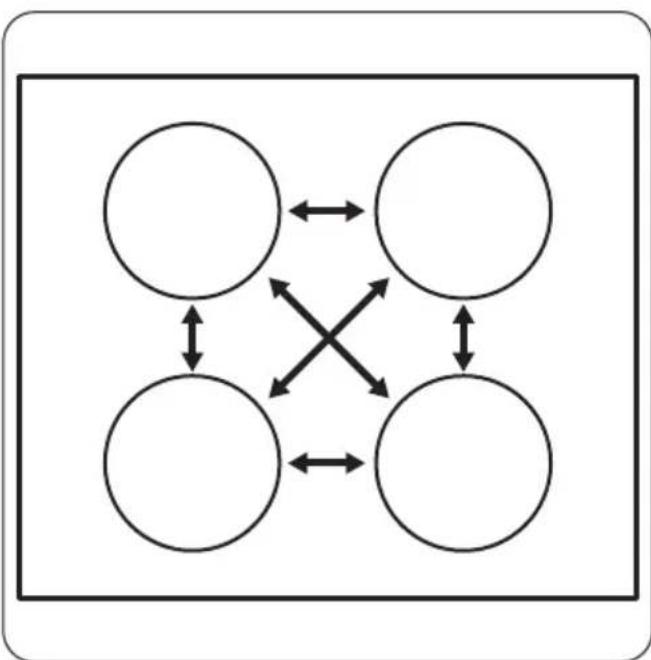

Die Kochzonen werden je nach Lage auf dem Kochfeld und der Anzahl der Phasen gruppiert. Siehe Abbildung.
- Jede Phasearf bis maximal 3700 W belastet werden.
- Mit dieser Funktion wird die Leistung zwischen den einzelnen, an dieselbe Phase angeschlossenen Kochzonen aufgeteilt.
- These Funktion wird eingeschaltet, sobald die Gesamtleistung aller an dieselbe Phase angeschlossenen Kochzonen 3700 W übersteigt.
- Mit dieser Funktion wird die Leistung der anderen, an dieselbe Phase angeschlossenen Kochzonen verringert.
Die Anzeige der reduzierten Kochzonen wechselt zwischen zwei Kochstufen. Funktion Power-Management mit Funktion Leistungsbegrenzung Wenn Sie die Funktion Leistungsbegrenzung auf 4,5 kW oder niedriger einstellen, wird die Leistung des Kochfelds auf alle Kochzonen verteilt.

Wenn Sie die Funktion Leistungsbegrenzung auf mehr als 4,5 kW einstellen, wird die Leistung des Kochfelds zwischen zwei Kochzonen eines Paars verteil.

Tipps und Hinweise

WARNING!

Siehe Kapitel Sicherheitshinweise.

Kochgeschirr

Das Kochgeschirr wird bei Induktionskochzonen durch ein starkes Magnetfeld sehr schnell erhitzt.

Benutzen Sie für die Induktionskochzonen geeignetes Kochgeschirr.

Kochgeschirrmaterial

• Geeignet: Gusseisen, Stahl, emailierter Stahl, Edelstahl, ein mehrlagiger Topfboden (wenn vom Hersteller als geeignet markiert).
• Nicht geeignet: Aluminium, Kupfer, Messing, Glas, Keramik, Porzellan.

Kochgeschirr eignet sich für Induktions-Kochfelder, wenn:

• Eine geringe Wassermenge sehr Schnell auf einer Kochzone, die auf die höchste Stufe geschalteit ist, kocht.
• Ein Magnet am Geschirrboden angezogen wird.

Der Boden des Kochgeschirrs sollte so dick und flach wie möglich sein.

Abmessungen des Kochgeschirrs

Induktionskochzonen passen sich der GroBe des Geschirrbodens bis zu einer bestimmten Grenze automatisch an.

Die Kochzoneneffizienz hangt vom Durchmesser des Kochgeschirrs ab. An Kochgeschirr mit einem kleineren Durchmesser als der Mindestdurchmesser gelangt nur ein Teil der von der Kochzone erzeugten Hitze.

Siehe Kapitel „Technische Daten".

Betriebsergebnis

Es gibt verschiedene Betriebsgeräusa:

• Knacken: Das Kochgeschirr besteht aus entsprechenden Materialien (Sandwichkonstruktion).
• Pfeifen: Sie haben die Kochzone auf eine hohe Stufe geschalte und das Kochgeschirr besteht aus entsprechenden Materialien (Sandwichkonstruktion).
  Summen: Sie haben die Kochzone auf eine hohe Stufe geschalte.
• Klicken: Bei elektronischen Schaltvorgangen.
  Zischen, Surren: Der Ventilator lauft.

Die Gerausche sind normal und weisen nicht auf eine Störung des Kochfelds hin.

Anwendungsbeispiele zum Kochen

Das Verhältnis zwischen der Kochstufe und dem Energieverbrauch der Kochzone ist nicht linear. Bei einer higheren Kochstufe steigt der Energieverbrauch der Kochzone nicht proportional an. Das bedeutet, dass die Kochzone, die auf eine mittlere Kochstufe eingestellt ist, weniger als die Häfte ihrer maximalen Leistung verbraucht.

Bei den Angaben in der folgenden Tabelle handelt es sich um Richtwerte.

Kochstufe Verwendung: Dauer		(Min.)	Hinweise
-1	Warmhalten von gegarten Speisen. Nach Be-darf	Legen Sie einen Deckel auf das Kochgeschirr.
1 - 2. Sauce Hollandaise, Schmelzen von:Butter, Schokolade, Gelatine.	5 - 25 Gelegentlich umruhren.
1 - 2. Stocken: Lockere Omeletts, ge-backene Eier.	10 - 40 Mit Deckel garen.
2. - 3. Köcheln vonReis und Milchgericht-en, Erhitzen von Fertiggerichten.	25 - 50 Mindestens doppelte Menge Flüss-sigkeit zum Reis geben, Milchger-chte zwischen durch umruhren.
3. - 4. Dünsten vonGemüse, Fisch,Fleisch.	20 - 45 Einige Esslöfel Flüssigkeit hinzu-gehen.

Kochstufe Verwendung: Dauer	(Min.)	Hinweise
4. - 5. Dampfgaren von Kartoffeln. 20 - 60 Max. 1/4 I Wasser für 750 g Kartofeln verwenden.
4. - 5. Kochen größer Speisemengen, Eintopfgerichte und Suppen.	60 - 150 Bis zu 3 l Flüssigkeit plus Zutaten.
5. - 7 Bei geringer Hitze anbraten: Schnitzel, Cordon bleu, Kotelett, Frikadell-en, Bratwürste, Leber, Mehlschwi-tze, Eier, Pfannkuchen, Donuts.	Nach Be-darf	Nach der Hälfte der Zeit wenden.
7 - 8 Braten bei starker Hitze: Rösti, Lendenstücke, Steaks.	5 - 15 Nach der Hälfte der Zeit wenden.
9 Aufkochen von Wasser, Nudeln kochen, Anbraten von Fleisch (Gulasch, Schmorbrat-en), Frittieren von Pommes frites.
P	Aufkochen großener Mengen Wasser. Die Power-Funktion ist eingeschaltet.

Reinigung und Pflege

WARNING!

Siehe Kapitel Sicherheitshinweise.

Allgemeine Informationen

• Reinigen Sie das Kochfeld nach jedem Gebrauch.
• Achten Sie immer daraufuf, dass der Boden des Kochgeschirrs sauber ist.
• Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht.
• Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.
• Verwenden Sie einen speziellen Reinigungsschaber für Glas.

Reinigen des Kochfelds

• Folgendes muss(sofort entfernt werden: geschmolzener Kunststoff,

Fehlersuche

Plastikfolie, zuckerhaltige Lebensmittel.
Andernfalls können die Verschmutzungen das Kochfeld beschädigen. Den speziellen Reinigungsschaber schrag zur Glasfläche ansetzen und über die Oberfläche bewegen.

• Folgendes kann nach ausreichender Abkuhlung des Kochfelds halten werden: Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde Verfürbungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und etwas Spülmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken.

WARNING!

Siehe Kapitel Sicherheitshinweise.

Problem Mögliche Ursache Abhilfe
Das Kochfeld kann nicht eingeschaltet oder bedient werden.	Das Kochfeld ist nicht oder nicht ordnungsgemäß an die Spannungsversorgung angeschlossen.	Prüfen Sie, ob das Kochfeld ordnungsgemäß an die Spannings-versorgung angeschlossen ist. Nehmen Sie dazu den Anschlussplan zu Hilfe.
Die Sicherung hat ausgelöst. Vergewissem Sie sich, dass die		Sicherung der Grund für die Störung ist. Lös die Sicherung wiederholt aus, wenden Sie sich an eine zugelassene Elektro-fachkraft.
Schalten Sie das Kochfeld erneut		ein und stellen Sie innerhalb von 10 Sekunden die Kochstufe ein.
Zwei oder mehr Sensorfelder	wurden gleichzeitig berührt.	Berühren Sie nur ein Sensorfeld.
Wasser- oder Fettspritzer befin-den sich auf dem Bedienfeld.		Wischen Sie das Bedienfeld ab.
Ein akustisches Signal ertränt und das Kochfeld schaltet ab. Wenn das Kochfeld ausgeschelt wird, ertört ein akustisches Signal.	Mindestens ein Sensorfeld wurde bedeckt.	Entfernen Sie den Gegenstand von den Sensorfeldern.
Das Kochfeld wird ausgeschaltet. Sie haben etwas auf das Sensorfeld gestellt.		Entfernen Sie den Gegenstand vom Sensorfeld.
Restwärmeanzeige leuchtet nicht. Die Kochzone ist nicht heißt, da sie nur kurze Zeit in Betrieb war.		War die Kochzone lange genug eingeschaltet, um heißt zu sein, wenden Sie sich an den autorisierten Kundendienst.
Die Funktion Ankochautomatik wird nicht ausgeführct.	Die Kochzone ist��. Lassen Sie die Kochzone langle genug abkühlen.
Die höchste Kochstufe ist ein-gestellt.		Die höchste Kochstufe hat die gleiche Leistung wie die Funktion.
Die Kochstufe schaltet zwischen zwei Kochstufen hin und her.	Die Funktion Power-Management ist in Betrieb.	Siehe Kapitel „Täglicher Ge-brauch".
Die Sensorfelder werden��. Das	Kochgeschirr ist zu��, oder Sie haben es zu nahe an die Bedienelemente gestellt.	Stellen Sie großees Kochgeschirr nach Möglichkeit auf die hinteren Kochzonen.
- leuchtet.	Abschaltautomatik ist eingeschelt.	Schalten Sie das Kochfeld aus und wieder ein.
L leuchtet.	Die Funktion Kindersicherung oder Tastensperre ist in Betrieb.	Siehe Kapitel „Täglicher Ge-brauch".
F leuchtet.	Es wurde kein Kochgeschirr auf die Kochzone gestellt.	Stellen Sie Kochgeschirr auf die Kochzone.
Sie verwenden ungeeignetes	Kochgeschirr.	Benutzen Sie geeignetes Koch-geschirr. Siehe Kapitel „Tipps und Hinwe-ise".
Der Durchmesser des Kochge-schirrbodens ist zu Klein für die Kochzone.	Verwenden Sie Kochgeschirr mit den richtigen Abmessungen. Siehe Kapitel „Technische Dat-en".
E und eine Zahl werden ange-zeigt.	Es ist ein Fehler im Kochfeld auf-getreten.	Trennen Sie das Kochfeld eine Zeit lang vom Stromnetz. Schalen Sie die Sicherung im Sicherungsbasten der Hausinstallation aus. Schalten Sie die Sicherung wieder ein. Wenn erneut au-fleuchtet, wenden Sie sich an den autorisierten Kundendienst.
E4 leuchtet.	Ein Fehler ist aufgetreten, weil ein Kochgeschirr leer gekocht ist. Abschaltautomatik und der Über-hitzungsschutz für die Kochzone ist eingeschaltet.	Schalten Sie das Kochfeld aus. Entfernen Sie das heiße Koch-geschirr. Schalen Sie die Koch-zone nach etwa 30 Sekunden wieder ein. Wenn das Koch-geschirr das Problem verursacht hat, erlischt die Fehlermeldung. Restwärmeanseige kann einge-schaltet bleiben. Lassen Sie das Kochgeschirr lange genug ab-kühlen. Prüfen Sie, ob das Koch-geschirr mit dem Kochfeld kom-patibel ist. Siehe Kapitel „Tipps und Hinwe-ise".

Wenn Sie das Problem nicht offen konnen...

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an den Handler oder einen autorisierten Kundendienst. Geben Sie die Daten an, die Sie auf dem Typenschild finden. Geben Sie damit den dreistelligen

Buchstaben-Code für die Glaskeramik (befindet sich in der Ecke der Glasfläche) und die angezeigte Fehlermeldung an. Vergewissern Sie sich, dass Sie das Kochfeld richtig bedient haben. Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für die Reparatur durch einen Techniker oder

Montage

WARNING!

Siehe Kapitel Sicherheitshinweise.

VorderMontage

Notieren Sie vor der Montage des Kochfelds folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht.

Seriennummer

Einbau-Kochfelder

Einbau-Kochfelder)durfen nur nach dem Einbau in bzw. unter normgerechte, passende Einbauschränke und Arbeitsplatten betriebenen werden.

Anschlusskabel

• Das Kochfeld wird mit dem Anschlusskabel gefelfert.
• Ersetzen Sie das beschädigte Kabel nur durch ein geeignetes Ersatzkabel. Für weitere Informationen wenden Sie sichitte an ihren lokalen autorisierten Kundendienst.

WARNING!

Die elektrischen Anschlüsse müssen von einem qualifizierten Elektriker ausgeführct werden.

ACHTUNG!

Verdrillen oder verlöten Sie die Kabelenden nicht. Dies ist streng verboten!

ACHTUNG!

Schlieben Sie das Kabel nicht ohne Aderendhülse an.

Zweiphasiger Anschluss

1. Entfernen Sie die Aderendhülsen des schwarzen und braunen Kabels.
2. Isolieren Sie die Enden des braunen und schwarzen Kabels ab.
3. Bringen Sie eine neue Aderendhülse von 1,5mm^2 an jedem Kabelende an. (Es wird ein Spezialwerkzeug besteht.)

Kabelquerschnitt

Einphasiger Anschluss - 230 V~ Zweiphasiger Anschluss - 400 V 2 ~ N

½	Grüngelb Grüngelb		½
N Blaugrau Blaugrau N
L Schwarzbraun Schwarz L1
Braun L2

Montage

Schutzboden

Falls Sie einen Schutzboden (optionales Zubehör) verwenden, ist die Einhaltung des vorderen Belüftungsabstands von 2 mm und die Schutzmatte direkt unter dem Gerät nicht nötig. Der Schutzboden ist möglicherweise in einigen Ländern nicht erhältlich. Wenden Sie sich an ihren Handler vor Ort.

Wenn Sie das Kochfeld über einem Backofen setzen, konnen Sie den Schutzboden nicht verwenden.

Technische Daten

Typenschild

Modell ZE156640XB Produkt-Nummer (PNC) 949 595 557 01

Typ 58 GAD D5 AU 220 - 240 V, 50 - 60 Hz

Induktion 7.2 kW Made in Germany

Ser. Nr. 7.2 kW

ZANUSSI

Technische Daten der Kochzonen

Kochzone Nen	nleistung(höchste Koch-stufe) [W]	Power-Funk-tion [W]	Power-Funk-tion maximaleEinschaltdauer[Min.]	Durchmesserdes Kochge-schirrs [mm]
Vorne links 2300 3600 10 180 - 210
Hinten links 1800 - - 145 - 180
Vorne rechts 1400 2500 4 125 - 145
Hinten rechts 1800 - - 145 - 180

Die Leistung der Kochzonen kann gingefüglich von den Daten in der Tabelle abweichen. Sieändert sich je nach Material und Abmessungen des Kochgeschirrs.

Verwenden Sie für optimale Kochergebnisse kein Kochgeschirr dessen Durchmesser größ als der in der Tabelle angegebene Wert ist.

Produktinformationen gemäß EU 66/2014

Modellidentifikation ZE156640XB
Kochfeldtyp Einbau-Kochfeld
Anzahl der Kochzonen 4
Heiztechnologie Induktion
Durchmesser der kriesifornigen Kochzonen (Ø) Vorne links	Hinten links	21,0 cm
		18,0 cm
	Vorne rechts	14,5 cm
	Hinten rechts	18,0 cm
Energieverbrauch pro Kochzone (mit Strom betrieben) Vorne links	Hinten links	169,3 Wh/kg
		180,0 Wh/kg
	Vorne rechts	185,8 Wh/kg
	Hinten rechts	171,4 Wh/kg
Energieverbrauch des Kochfelds (mit Strom betrieben) 176,6 Wh/kg

EN 60350-2 - Elektrische Kochgeräte für den Hausgebrauch - Teil 2: Kochfelder - Verfahren zur Messung der Gebrauchseigenschaften

Energie sparen

Beachten Sie folgende Tipps, um beim tätiglichen Kochen Energie zu sparen.
- Stellen Sie das Kochgeschirr auf die Kochzone, bevor Sie diese einschalten.

UMWELTTIPPS

Recycleln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recycleln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen

• Stellen Sie kleineres Kochgeschirr auf die kleineren Kochzonen.
• Stellen Sie das Kochgeschirr mittig auf die Kochzone.
• Wenn Sie Wasser erwärmen, verwenden Sie nur die benötigte Menge.
• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.
• Nutzen Sie die Restwärme, um die Speisen warm zu halten oder zu schmelzen.

Sie Geräte mit diesen Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu ihrer ortlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

Indice
