HSRM11000 - Rilevatore di fumo ABUS - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo HSRM11000 ABUS in formato PDF.
| Tipo di prodotto | Rivelatore di fumo |
| Marca | Abus |
| Modello | HSRM11000 |
| Dimensioni (diametro x altezza) | 102 mm x 34 mm |
| Peso (con batteria) | Circa 200 g |
| Alimentazione | 1 pila alcalina 9 V (inclusa) o litio 9 V (Ultralife U9VL-J) |
| Durata della pila | Alcalina: max 3 anni / Litio: max 10 anni |
| Principio di rilevamento | Fotoelettrico a riflessione |
| Livello sonoro dell'allarme | ≥ 85 dB a 3 m |
| Segnalazione ottica | LED lampeggiante ogni 47 secondi |
| Superficie monitorata | Fino a 40 m² all'interno |
| Intervallo di temperatura di funzionamento | 0 °C a +45 °C |
| Umidità ammissibile | 10% a 90% |
| Norma | EN 14604:2005 |
| Avviso di batteria scarica | Bip sonoro una volta al minuto per circa 30 giorni |
| Montaggio | A soffitto, almeno 15 cm da pareti e 50 cm da angoli |
| Test di funzionamento | Premere per 5 secondi sul coperchio |
| Pulizia | Aspirare le aperture, pulire con un panno leggermente saponato |
| Durata del rivelatore | Massimo 10 anni |
| Garanzia | 2 anni contro difetti di materiale e fabbricazione (batteria esclusa) |
| Riparabilità | Non aprire né riparare da soli |
| Contenuto della confezione | Rivelatore, batteria, istruzioni, materiale di montaggio |
| Uso conforme | Solo all'interno per la rilevazione di fumo |
Domande frequenti - HSRM11000 ABUS
Domande degli utenti su HSRM11000 ABUS
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Rilevatore di fumo in formato PDF gratuitamente! Trova il tuo manuale HSRM11000 - ABUS e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HSRM11000 del marchio ABUS.
MANUALE UTENTE HSRM11000 ABUS

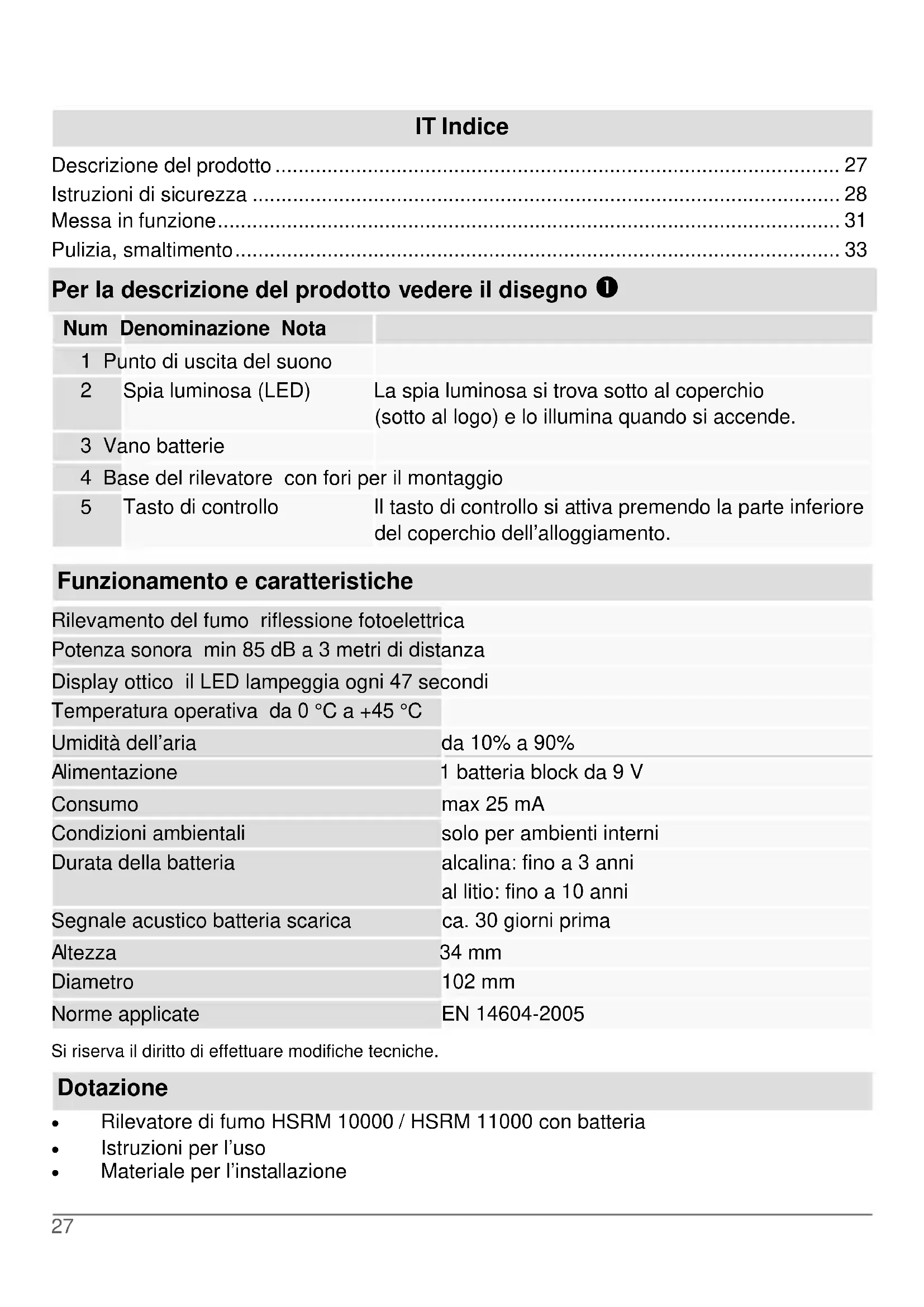

IT Istruzioni di uso
Descrizione del prodotto 27
Istruzioni di sicurezza 28
Messa in funzione 31
Pulizia, smaltimento 33
Per la descrizione del prodotto videere il disegno ①
| Num | Denominazione Nota | |
| 1 | Punto di uscita del suono | |
| 2 | Spia luminosa (LED) | La spia luminosa si trova sotto al coperchio (sotto al logo) e lo illumina quando si accende. |
| 3 | Vano batterie | |
| 4 | Base del rilevatore con fori per il montaggio | |
| 5 | Tasto di controllo | Il+tastodi controllo si attiva premendo la parte inferiore del coperchio dell'alloggiamento. |
Funzionamento e caratteristiche
Rilevamento del fumo riflessione fotoelettrica
Potenza sonora min 85 dB a 3 metri di distanza
Display ottico il LED lampeggia agli 47 secondi
Temperatura operativa da 0^ a +45^
Umidità dell'aria da 10% a 90%
Alimentazione 1 batteria block da 9 V
Consumo max 25 mA
Condizioni ambientali solo per ambienti interni
Durata della batteria alcalina: fino a 3 anni
al litio: fino a 10 anni
Segnale acustico batteria scarica ca. 30 giorni prima
Altezza 34 mm
Diametro 102 mm
Norme applicate EN 14604-2005
Si riserva il diritto di effettuare modifiche tecniche.
Dotazione
Rilevatore di fumo HSRM 10000 / HSRM 11000 con batteria
Istruzioni per l'uso
- Materiale per l'installazione
Descrizione dei symboli
Nelle istruzioni e sul dispositivo sono impiegati i seguenti symboli:
| Simbolo | Parola chiave | Significato |
| Avvertenza | Avvertimento su pericolo di lesioni o rischi per la salute. | |
| Avvertenza | Avvertimento su pericolo di lesioni o rischi per la salute a causa della tensione elettrica. | |
| Importante | Indicazioni di sicurezza su possibili danni all'apparecchio/accessorio. | |
| Nota | Riferimento a informazioni importanti. |
Avverenza
- Il rilevatore non rileva gas, vapori, calore elevato e bagliore di fuoco! In questi casi sono necessari rilevatori con sensori speciali!
- Persone con una limitata capacité uditiva potrebbero non udire l'allarme! In questo caso esistono rilevatori dotati anc di segnalatore ottico!
- I rilevatori di fumo salvano la vita. Per la Sus sicurezza, La preghiamo quando di testare regolarmente la batteria e lo stato di funzionamento del rilevatore. La preghiamo di tenere presente che i rilevatori di fumo non possono evitare lo scoppio un incendio ma che possono solamente segnalarme la presenza. Per la Sus sicurezza, La preghiamo di sostituire completamente il rilevatore di fumo al più tardi agli 10 anni.
- Nel caso di radiazioni elettromagnetiche particolarmente elevate possono verificarsi malfunzionamenti. Evitare quindi di installare il rilevatore vicino ad appearecchi che emettono radiazioni elettromagnetiche o vicino a magneti potenti.
Questo rilevatore di fumo funzione in base al principio ottico ed è fornito di una camera di misura che rileva le particelle di fumo in entrata.
Se viene superata la soglia di allarme, si attiva un forte allarme acustico.
L'allarme si disattiva non appena la camera di misura è di nuovo libera dal fumo.
Area monitorata: 40m 2 all'interno di una stanza
- Alimentazione a pile (1 batteria da 9 V)
- Riconoscimento automatico della condizione della batteria
- Controllo alloggiamento batteria (il rilevatore può essere montato solo con la batteria inserta)
- Allarme ottico (LED) e acustico
Montaggio facile
Garanzia:
- I prodotti ABUS sono progettati e realizzati con la massima cura e testati secondo le disposizioni vigenti.
- La garanzia copre esclusivamente i difetti dei materiali o i difetti di produzione presenti al momento dell'acquisto. Nel caso di difetti ai materiali o di produzione, il rilevatore sare riparato o sostituito a discrezione del soggetto garantie.
- In questi casa la garanzia decade allo scadere del suo periodo di validità. Ulteriori rivendicazioni sono esclude espessamente.
- La garanzia non è valida per le batterie fornite.
- É esclusa la responsabilità di ABUS per difetti e danni causati da azioni esterne (ad es. trasporto, effetti della forza, uso scorretto), uso improprio, usura naturale o inosservanza delle presenti istruzioni.
- Nell'esercizio del diritto a garanzia, il rilevatore per cui è stato presentato riclamo delve essere provvisto dello scontrino originale con data d'acquisto e una breve descrizione scritta del guasto.
- In caso di difetti al rilevatore più presenti al momento della vendita, Si rivolga direttamente al venditore entro i primi due anni dall'acquisto.
Utilizzo conforme
Utilizzato quello appearecchio esclusivamente per lo scopo per il quale è stato progettato e realizzato! Qualiasiarsi altri impiego è considerato non conforme!
Utilizzare quello apparecchio esclusivamente per i seguenti scopi:
- Rilevamento di fuoco e fumo in ambienti privati
Dichiarazione di conformità
"ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, D-86444 Affing dichiara con la presente che gli appearecchi HSRM 10000 e HSRM 11000 sono conformi ai requisiti essenziali e alle ulteriori condizioni relative della Direttiva Compatibilità Elettromagnetica (EMC) 2004/108/CE."
La dichiarazione di conformità è disponibile al site www.abus-sc.de
Avverenza
Per evitare danni all'apparecchio, osservare i seguenti puniti:
Non coprire l'apparecchio!
Non verniciare né coprire con carta da parati l'apparecchio!
- Non après né riparare mai l'apparecchio. In caso contrario non è più possibile garantirne un perfetto funzionamento. In caso di inosservanza di questo significazioni, la garanzia non è più valida.
Non utilizzato più l'apparecchio se è caduto o se riporta altri tipi di danni.
- Nel casi in cui l'apparecchio viene ceduto a terzi, consegnare ancche le presenti istruzioni per l'uso.
Prima della messa in funzione
Avverenza
- Pericolo di soffocamento: tenere i materiali di imballaggio fuori alla portata dei bambini!
- Rimuovere tutti i materiali di imballaggio prima di utilizzato l'apparecchio.
Cosa fare se scatta l'allarme
- Esca subito dall'appartamento! Ogni secondo conta! Quindi non perda tempo a vestirsi o a prendere gli oggetti di valore. Utilizzi il suo piano di fuga!
- Avvert a porti con sé i Suoi inquilini, soprattutto bambini e persone con una limitata capacità uditiva!
- Non apra nessuna portarawnza prima averne tastato la superficie. Se questada dovesse essere calda o se dovesse vedere fumo sotto la porta, non la apra! Utilizzii un'altra uscita! Se la superficie della porta dovesse essere fredda, la spinga con la spalla, la apra appena e si tengà pronto a richiuderla subito se dovessero entrare calore, fiamme o fumo.
Se l'aria dovesse essere satura di fumo, si tengà vicino al pavimento. Se possibile, respiriattraverso un panno inumidito. - Dopo essere uscito da una stanza, chiuda la porta.
- Una volta uscito dall'edificio, si rechi al punto d'incontri concordato e non rientri in casa.
- Chiami i pompieri al di fuori dell'edificio in fiamme.
- Dare indicazioni ai pompieri riguardo alla situazione in casa.
Per i luoghi di montaggio consigliati vedere disegno ②
I rilevatori di fumo vanno montati nel centro della stanza direttamente al soffitto.
- Stanze più importanti sono zone abitative, camere da fatto e stanza dei bambini.
Se sono presenti più camere da fatto, applicare un rilevatore in agli stanza da fatto.
- Altri rilevatori vanno collocati per il monitoraggio dei corridoi, perché soprattutto nelle scale possono lavoramente svilupparsi degli incendi (effetto camino). In corridoi lunghi sono necessari eventualmente più rilevatori.
- La distanza fra i rilevatori non dovrebbe superare gli 8 m.
- I rilevatori devono essere posizionati ad almeno 15 cm alla parete laterale e ad almeno 50 cm da agli angolo.
Avverenza
Per evitare malfunzionamenti del rilevatore di fumo, evitare di montarlo nei seguenti luoghi:
- Luoghi eventually soggetti a sbalzi di temperature superiori all'intervalle di temperatura di esercizio (da +0 °C a +45 °C).
- Luoghi in cui correnti d'aria potrebbero allontanare il fumo dal rilevatore, ad es. in prossimità di finestre, porto o fori di aerazione.
- Luoghi dove vapori, alta umidità dell'aria o esalazioni potrebbero far scattare un falso allarme, es. in cucina,Stanza da bagno o garage.
- Luoghi in cui la presenza eccessiva di polveri e sporco potrebbe pregiudicare il funzionamento del rilevatore.
- Nel punto più alto si stanze con timpano. La distance dal punto massimo (punta del timpano) deve essere di almeno 30 cm.
Installazione e fissaggio – vedere disegno 3
Avverenza
- Nel segnare il punto in cui verranno effettuati i fori, assicurarsi che non ci siano condutture elettriche/cavi, tubature o altri importanti componenti di impianti dietro al luogo di montaggio!
- In caso di dubbi, consultate un esperto prima di procedere con la realizzazione dei fori!
-
Se intende montare il rilevatore di fumo in un veicolo (ad es. roulotte o caravan), contatti assolutamente il produttore del Suo veicolo o il rivenditore in loco. Può fornirLe informazioni su come montare l'apparecchio in modo adatto!
-
Staccare il rilevatore dallo zoccolo dell'alloggamento ruotandolo in senso antiorario. Attraverso lo zoccolo dell'alloggamento segnare il punto in cui verranno praticati i fori.
- Praticare i fori necessari, aplicare le caviglie e avvitare saldamente lo zoccolo.
- Inserire la batteria (vedere disegno 0) e fissare il rilevatore allo zoccolo ruotando in senso antiorario. Il rilevatore è fornito di un dispositivo di sicurezza che impedisce di fissare il rilevatore alla prima aver inserto la batteria.
- Se non è possibile fissare il rilevatore allo zoccolo: controllare che la batteria sia stata inserita e collegata in modo corretto.
Attivazione e controllo del funzionamento (test)
Il rilevatore è primo per l'uso non appena viene inserita la batteria.
- Sotto il coperchio dell'alloggiamento è presente una spia luminosa che si accende agli 47 secondi e indica che la batteria è insertita correttamente e che la corrente fornita è sufficiente a far scattare l'allarme.
- Verificare regolarmente il funzionamento del rilevatore: Premere per circa 5 secondi la parte inferiore del coperchio dell'alloggiamento. Quando viene emesso il segnale acustico, l'apparecchio funziona correttamente ed è possible fissarlo.
- In alternatively, è possibile testare il rilevatore di fumo usando lo spray di prova disponibile con il programma ABUS, Quando lo spray di prova penetrata nella camera di rilevazione, viene emesso un segnale di allarme e testato il funzionamento del rilevatore di fumo.
Sostituzione della batteria
Se la batteria è scarica, il rilevatore emette un segnale acustico agli minuto (per circa 30 giorni) che Le ricorda di cambiare la batteria.
- Sostituire la batteria quando si sente quello segnale.
- Tuttavia, il rilevatore nel fratto continu a funzionare normalmente.
- Ogni volta che viene sostituita la batteria è necessario testare di nuovo il rilevatore di fumo.
- Procedure quindi al controllo del funzionamento come descririto sopra.
Nota
Per garantire una lunga durata della batteria e un funzionamento sicuro del prodotto, Le consigliamo di usare le seguenti batterie:
- HSRM 10000: batteria block alcalina da 9 V
HSRM 11000: U9VL-J ultralife
Allarme e segnalazione dei guasti
Se viene superata la soglia di allarme, si attiva un forte allarme acustico.
L'llarme risuona finché c'è fumo nella camera di rilevazione.
L'llarme si spegne non appena la camera di rilevazione è di nuovo libera dal fumo.
Nota
- Questo appearecchio non necessita di manutenzione.
- Proteggere l'apparecchio da polvere, sporcia e umidità.
Pulizia
- Rilevatori impolverati devono essere puliti. Accumuli di polvere presenti nelle feritoie del rilevatore sono essere aspirati o soffiati via. Se necessario, la polvere più essereolta con un pennello.
- Quando si sostituisce la batteria, aspirare con cautela la polvere alla camera di rilevazione per eliminare la sporcizia o la polvere penetrata all'interno.
La superficie esterna cui esere pulita con un panno leggermente inumidito con acqua saponata.
Importante
- Fare attenuation a non far penetrare acqua all'interno dell'apparecchio!
Non pulire l'apparecchio in lavastoviglie!
Nonutilizzare detergenti corrosivi,caustici e abrasivi o spazzole dure!
Nonutilizzare prodotti chimici!
Non pulire con liquidi fácilmente inflammabili!
Indicazioni sulla normativa CE sui rifiuti di apparecchiature elettriche ed elettroniche
Per la tutela dell'ambiente, l'apparecchio non va smaltito insieme ai rifiuti domestici. Lo smaltimento può avvenire nei relativi centri di raccolta del proprio paese. Attenersi alle disposizioni vigenti nel proprio paese per lo smaltimento dei materiali.
Smaltire l'apparecchio conformmente alla normativa 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche - WEEE (Waste Electrical and Electronic Equipment). Per informazioni rivolgersi alle autorità comunali responsabili per lo smaltimento dei rifiuti. La lista dei centri di raccolta per i rifiuti di apparecchiature è fornita ad esempio delle autorità del comune e della città, dalle ditte locali per lo smaltimento dei rifiuti o dal proprio rivenditore.
Indicazioni sull'uso delle batterie
- Tenere le batterie fuori alla portata dei bambini, poiché potrebbero metterle in bocca e inghiottilre. Questo più causare gravi danni alla salute. In questi casi contattare immediatamente un medico!
- Batterie normali non vanno caricate, riscaldate o gettate nel fuoco (pericolo di esplosion!).
- Sostituire le batterie scariche tempestivamente.
- Sostituire le batterie sempre contemporaneamente e'utilizzare sempre batterie dello stesso tipo.
Importante
- Batterie scariche o danneggiate possono causare bruciature sulla pelle se entrano in contatto conessa. In questi casi usare quanti protettivi adatti. Pulire il vano batterie con un panno asciutto.
- Batterie normali non vanno caricate, riscaldate o gettate nel fuoco (pericolo di esplosion!).
Informazioni importanti sullo smaltimento delle batterie
Per quello prodotto vengono utilizzate batterie per le quali valgono le direttive europee 2006/66/CE e che non vanno smaltite insieme ai normali rifiuti domestici.
Si informi sulle disposizioni vigenti nel Suo paese relativamente alla raccolta delle batterie. Il corretto smaltimento delle batterie contribuisce a evitare gli effetti negativi sull'ambiente e sulla salute.
Sulle batterie che contengono sostanze dannose è presente quello simbolo:
Pb = la batteria contiene piombo
Cd = la batteria contiene cadmio
Hg = la batteria contiene mercurio
Indicazioni sulla Direttiva comunitaria RoHS
L'apparecchio è conforme alla Direttiva RoHS. La conformità alla Direttiva RoHS significa che nel prodotto o nei loro elementi le seguenti sostane non sono presenti in concentrazioni maggiori rispetto alle concentrazioni massime tollerate nei materiali omogenei, a meno che la sostenza non sia impiegata in casi escludi alla Direttiva RoHS:
a) 0,1% piombo (in peso),
b) mercurio,
c) cromo esavalente,
d) bifenile polibromurato (PBB) ed eteri di difenile polibromurato
e) 0,01% cadmium (in peso)
