HSRM11000 - Rauchmelder ABUS - Kostenlose Bedienungsanleitung

Produkttyp	Rauchmelder
Marke	Abus
Modell	HSRM11000
Abmessungen (Durchmesser x Höhe)	102 mm x 34 mm
Gewicht (mit Batterie)	ca. 200 g
Stromversorgung	1 Alkaline-Batterie 9 V (enthalten) oder Lithium 9 V (Ultralife U9VL-J)
Batterielebensdauer	Alkaline: max. 3 Jahre / Lithium: max. 10 Jahre
Erkennungsprinzip	Fotoelektrisch durch Reflexion
Alarmlautstärke	≥ 85 dB auf 3 m
Optische Signalisierung	LED blinkt alle 47 Sekunden
Überwachte Fläche	Bis zu 40 m² in Innenräumen
Betriebstemperaturbereich	0 °C bis +45 °C
Zulässige Luftfeuchtigkeit	10 % bis 90 %
Norm	EN 14604:2005
Warnung bei schwacher Batterie	Ein akustischer Piep pro Minute für ca. 30 Tage
Montage	An der Decke, mindestens 15 cm von Wänden und 50 cm von Ecken entfernt
Funktionstest	5 Sekunden auf den Deckel drücken
Reinigung	Öffnungen absaugen, mit einem leicht seifigen Tuch abwischen
Lebensdauer des Melders	Maximal 10 Jahre
Garantie	2 Jahre auf Material- und Verarbeitungsfehler (Batterie ausgeschlossen)
Reparierbarkeit	Nicht öffnen oder selbst reparieren
Lieferumfang	Melder, Batterie, Anleitung, Montagematerial
Bestimmungsgemäße Verwendung	Nur in Innenräumen zur Raucherkennung

Häufig gestellte Fragen - HSRM11000 ABUS

Wo sollte der Rauchmelder Abus HSRM11000 installiert werden?

Installieren Sie den Melder an der Decke, in der Mitte des Raumes, mindestens 15 cm von Wänden und 50 cm von Ecken entfernt. Vermeiden Sie Küchen, Badezimmer, Garagen und staubige Orte. Die überwachte Fläche beträgt 40 m².

Wie wird die ordnungsgemäße Funktion des Melders getestet?

Drücken Sie ca. 5 Sekunden auf das untere Segment des Deckels. Wenn der Alarm ertönt, funktioniert das Gerät einwandfrei. Sie können auch ein Abus-Testspray verwenden.

Was tun, wenn der Melder jede Minute piept?

Dies ist ein Zeichen für eine schwache Batterie. Ersetzen Sie die 9V-Batterie durch eine Alkaline- oder Lithiumbatterie (empfohlen: Ultralife U9VL-J für den HSRM11000). Der Piepton dauert ca. 30 Tage, bevor der Melder vollständig ausfällt.

Wie wird die Batterie ersetzt?

Drehen Sie den Melder gegen den Uhrzeigersinn, um ihn von der Basis zu lösen. Setzen Sie eine neue 9V-Batterie in das Fach ein und setzen Sie den Melder durch Drehen im Uhrzeigersinn wieder auf. Führen Sie nach dem Austausch einen Test durch.

Was tun bei Fehlalarm?

Überprüfen Sie auf Rauch, Dampf oder Staub. Wenn keine Quelle gefunden wird, reinigen Sie den Melder (saugen Sie die Öffnungen ab) und testen Sie ihn. Vermeiden Sie die Installation in der Nähe von Küchen oder Badezimmern.

Wie wird der Rauchmelder gereinigt?

Saugen Sie vorsichtig die Lüftungsöffnungen ab, um Staub zu entfernen. Für die Oberfläche verwenden Sie ein leicht feuchtes Tuch mit Seifenwasser. Verwenden Sie niemals Chemikalien oder brennbare Flüssigkeiten.

Wie lange ist die Lebensdauer des Melders HSRM11000?

Der Melder muss spätestens alle 10 Jahre ersetzt werden. Die Lithiumbatterie hält bis zu 10 Jahre, die Alkalinebatterie etwa 3 Jahre.

Ist der Melder für die Installation in einem Wohnwagen oder Wohnmobil geeignet?

Ja, aber kontaktieren Sie zuerst den Fahrzeughersteller, um geeignete Montageorte zu erfahren, da die Bedingungen von einem Haushalt abweichen können.

Was tun, wenn sich der Melder nicht auf der Basis befestigen lässt?

Überprüfen Sie, ob die Batterie richtig eingelegt und angeschlossen ist. Der Melder verfügt über eine Sicherheitsvorrichtung, die die Montage ohne Batterie verhindert. Stellen Sie sicher, dass die Batterie richtig sitzt.

Wie wird der Melder am Ende seiner Lebensdauer entsorgt?

Werfen Sie das Gerät nicht in den Hausmüll. Beachten Sie die WEEE-Richtlinie (2002/96/EG) und entsorgen Sie es an einer dafür vorgesehenen Sammelstelle. Verbrauchte Batterien müssen gemäß der Richtlinie 2006/66/EG getrennt entsorgt werden.

BEDIENUNGSANLEITUNG HSRM11000 ABUS

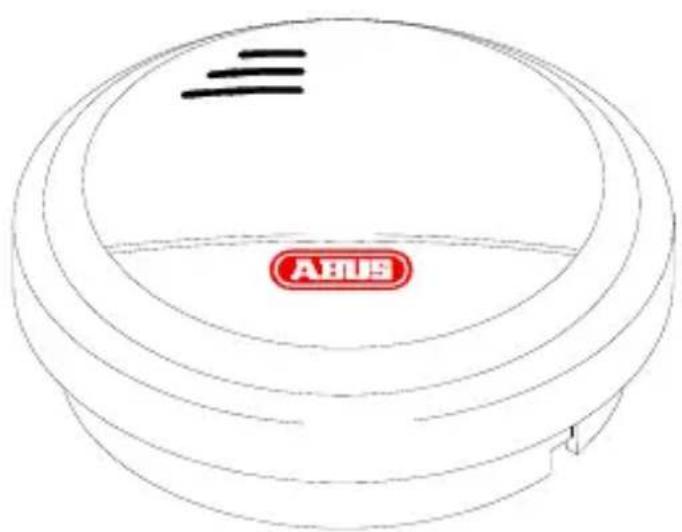

ABUS Rauchwarnmelder HSRM 10000 / HSRM 11000

DE Bedienungsanleitung
GB User manual
FR Manuel utiliseur

Bitte lessen Sie vor der Inbetriebnahme die Bedienungsanleitung aufmerksam durch! Rauchwarnmelder halten Leben retten! Bewahren Sie diese Bedienungsanleitung sorgfältig auf.

1
2

3

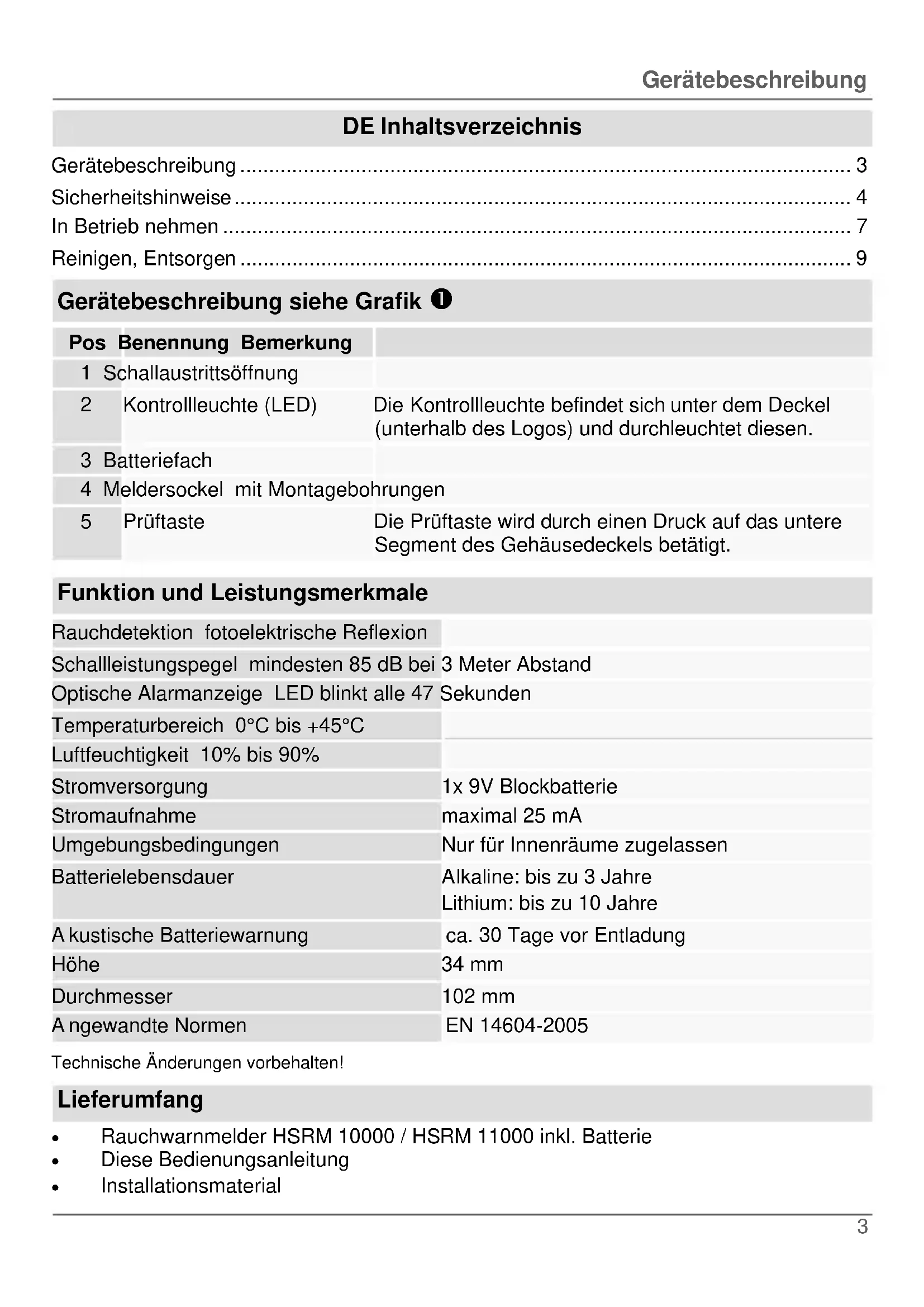

DE Inhaltsverzeichnis

Gerätebeschreibung 3
Sicherheitshinweise 4
In Betriebnehmen 7
Reinigen, Entsorgen 9

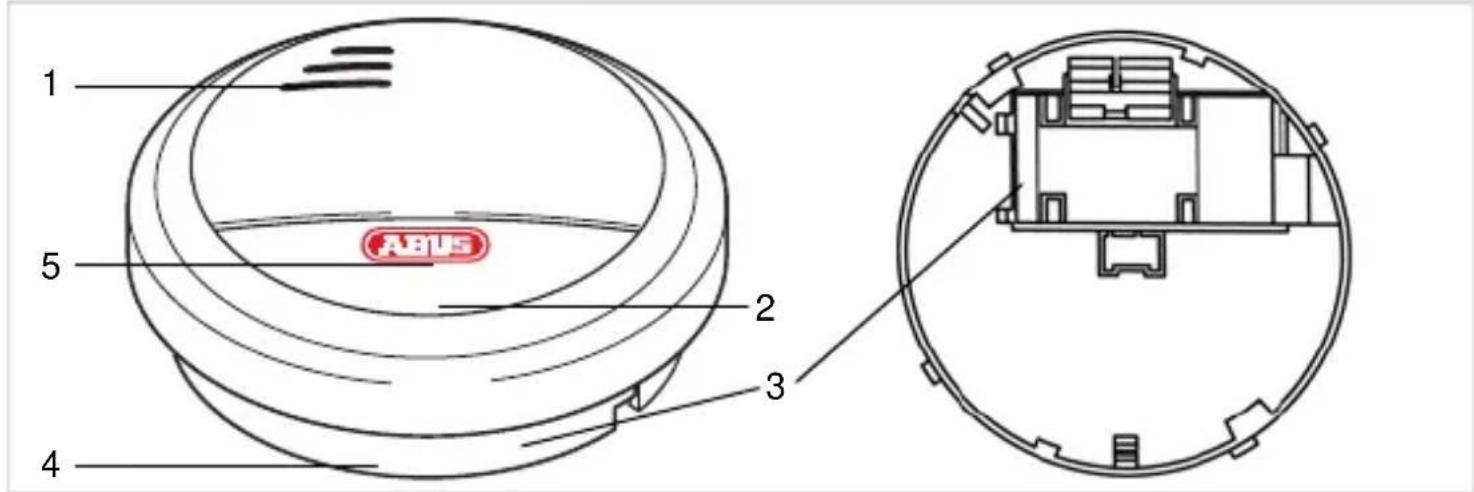

Gerätebeschreibung siehe Grafik 1

Pos Benennung Bemerkung

1 Schallaustrittsöffnung
2 Kontrolleuchte (LED)
3 Batteriefach
4 Meldersockel mit Montagebohrungen
5 Prüftaste

Die Kontrolleuche befindet sich unter dem Deckel (unterhalb des Logos) und durchleuchteten diesen.

Die Prüftaste wird durch einen Druck auf das unter Segment des Gehäusedeckels betätig.

Funktion und Leistungsmerkmale

Rauchdetektion fotoelektrische Reflexion

Schallleistungspegel mindesten 85 dB bei 3 Meter Abstand

Optische Alarmanzeige LED blinkt alle 47 Sekunden

Temperaturbereich 0^ bis +45^

Luftfeuchtigkeit 10% bis 90%

Stromversorgung

Stromaufnahme

Umgebungsbedingungen

Batterielebensdauer

Akustische Batteriewarnung

Höhe

Durchmesser

Angewandte Normen

1x 9V Blockbattery

maximal 25 mA

Nur für Innenräume zugelassen

Alkaline: bis zu 3 Jahre

Lithium: bis zu 10 Jahre

ca. 30 Tage vor Entladung

34 mm

102 mm

EN 14604-2005

Technische Änderungen vorbehalten!

Lieferumfang

• Rauchwarnmelder HSRM 10000 / HSRM 11000 inkl. Batterie
  These Bedienungsanleitung
  Installationsmaterial

Symbolerklärung

Folgende Symbole werden in der Anleitung bzw. auf dem Gerät verwendet:

Symbol Signalwort Bedeutung

Warning Warnhinweis auf Verletzungsgefahren oder Gefahren für ihre Gesundheit.

Warning Warnhinweis auf Verletzungsgefahren oder Gefahren für ihre Gesundheit durch elektrische Spannung.

Wichtig Sicherheitshinweis auf mögliche Schäden am Gerät/Zubehör.

Hinweis Hinweis auf wichtige Informationen.

Warning

• Gase, Dämpfe, Hitze und Feuerschein/Flammen werden durch den Rauch-warmmelder nicht erkannt! Dazu sind Melder mit speziellen Sensoren erforderlich!
• Personen mit beeinträchtigter Hörleistung konnen den Alarm nicht horen! Für einen solchen Fall gibt es Melder mit zusätzlicher optischer Signalisierung!
• Rauchwarnmelder herself Leben retten.itte deshalb im Sinne der eigenen Sicherheit regelmäß die Batterie und die Funktionstüchtigkeit des Melders testen.Beim tätiglichen Umgang ist zu bedenken,dass der Rauchwarnmelder keinen Brand verhindern kann,sondern nur eine Signalisierung im Falle eines Brandes übernimmt.Bitte im Sinne der eigenen Sicherheit den Rauchwarnmelder spätestens alle 10 Jahre austauschen.
• Bei entsprechenden hohen elektromagnetischen Strahlungen konnen Fehlfunktionen auftreten. Vermeiden Sie deshalb die Installation in der Höhe von Geräten, die elektromagnetische Strahlung aussenden oder starker Magnete.

Der Rauchwarnmelder arbeitet nach dem optischen Prinzip und besitzte eine Messkammer, in der eindringende Rauchpartikel gemessen werden.

Wird die Alarmschwelle übersritten ertont ein lautstarker, akustischer Alarm.

Der Alarm wird abgeschaltet, sobald die Messkammer wieder rauchfrei ist.

• Überwachungsfläche: 40 innerhalb eines Raumes
• Batteriebetrieb (1x 9V-Batterie)
• Automatische Erkennung des Batteriezustands
• Batteriefachkontrolle (der Rauchwarnmelder kann nur mit eingesetzter Batterie montiert werden)
• Optische Kontrollleuchte (LED) und akustische Alarmierung
  Einfache Montage

Garantie:

• ABUS-Produkte sind mit größter Sorgfalt konzipiert, hergestellt und nach geltenden Vorschriften geprüft.
  Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zum Verkaufszeitpunkt zusückzuführen sind. Falls nachweislich ein Material oder Herstellungsfehler vorliegt, wird der Rauchwarnmelder nach Ermessen des Gewährleistungsgebers repariert oder ersetzt.
• Die Gewährleistung endet in diesen Fällen mit dem Ablauf der ursprünglichen Gewährleistungslaufzeit. Weitergehende Ansprüche sind ausdrücklich ausgeschlossen.
• Von der Gewährleistung ausgeschlossen sind mitgelieferte Batterien.
• ABUS haftet nicht für Mängel und Schäden, die durch äußere Einwirkungen (z. B. durch Transport, Gewalteinwirkung, Fehlbedienung), unsachgemäß Anwendung, normalen Verschleib oder durch Nichtbeachtung dieser Anleitung entstanden sind.
• Bei Geltendmachung eines Gewährleistungsanspruches ist dem zu beanstandenden Rauchwarnmelder der Original-Kaufbeleg mit Kaufdatum und eine kurze schriftliche Fehlerbeschreibung beizufügen.
• Sollten Sie an dem Rauchwarnmelder einen Mangel feststellen, der beim Verkauf bereits vorhanden war, wenden Sie sich innerhalb der ersten zwei Jahreitte direkt an ihren Verkäufeer.

Bestimmungsgemäß Verwendung

Verwenden Sie das Gerät ausschließlich für den Zweck für den es gebaut und konzipiert wurde!Eine andere Verwendung gilt als nicht bestimmungsgemäß!

Dieses Gerätarf nur für folgende(n)Zweck(e) verwendet werden:

• Feuer-bzw. Rauchdetektion in privaten Haushalten

Konformitätserklarung

,Hiermit erklart ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, dass sich das Gerät HSRM 10000 bzw. HSRM 11000 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlädigen Bestimmungen der EMV-Richtlinie 2004/108/EG befindet."

Die Konformitätserklarung findsie unter www.abus-sc.de

Warning

Um einen Ausfall des Geräts vorzubeugen, folgende Punkte beachten:

Das Gerat darf nicht abgedeckt werden!
- Das Gerätarf nicht überstrichen oder mit Tapeten abgedeckt werden!
- Sie dürfen das Gerät keinesfalls öffnen oder reparieren, da sonst eine einwandfrei Funktion nicht mehr gewährleistet ist. Bei Nichtbeachten erlischt die Garantie.
- Wenn das Gerät heruntergefallen ist oder anderweitige Schäden davongetragen hat, daß es nicht mehr benutzt werden.
- Wenn Sie das Gerät an Dritte weitergeben, müssen Sie diese Anleitung mitgeben.

Vor der Inbetriebnahme

Warning

• Halten Sie Kinder von Verpackungsmaterialien fern - Erstickungsgefahr!
  Vor dem Gebrauch des Gerätes jegliches Verpackungsmaterial entfern.

Was tun bei Auslösung eines Alarmtones?

• Sofort die Wohnung verlassen! jeder Sekunde zählt, also keine Zeit durch Ankleiden oder Mitnahme von Wertgegenständen verlieren. Fluchtplan nutzen!
• Mitbewohner warnen und mitnehmen -alanders Kinder und Personen mit beeintrachtigter Hörfungtion!
• Keine Turen öffnen ohne vorheriges Überprüfen der Oberfläche. Ist diese heiß oder ist Rauch unter der Tur zu sehen, diese Tur nicht öffnen! Alternativen Fluchtweg benutzen. Sollte die Oberfläche kuhl sein, Schulter dagegen pressen, Tur etwas öffnen und bereit sein, die Tur zuzuschlagen, falls Hitze, Flammen und Rauch eindringen.
• Wenn die Luft rauchig ist, nah am Boden aufhalten und falls möglich durch ein feuchtes Tuch atmen.
  Turen nach dem Verlassen des Raumes schlieben.
• Wenn das Gebäude verlassen wurde, zum vereinbarten Treffpunkt gehen und nicht ins Haus zurückkehren.
• Feuerwehr von außerhalb des brennenden Gebäudes rufen.
  Die Feuerwehr in die Situation im Haus einweisen.

Empfohlene Montageorte siehe Grafik 2

• Rauchwarnmelder unmittelbar an der Decke in der Raummitte platzieren.
  Bevorzugte Räume sind Wohnräume, Schlafräume und Kinderzimmer.
• Sind mehrere Schlafzimmer vorhanden, weitere Rauchwarnmelder in jedem Schlafraum anbringen.
• Um Flure zu überwachen, sollenen auch dorth Rauchwarnmelder montiert werden, dess besonder in Treppenaufgangen konnen leicht Brände entfacht werden (Schornsteineffekt). Bei langen Fluren sind ggf. mehrere Melder erforderlich.
• Der Abstand zwischen den Meldern sollen nicht länger als 8 m sein.
• Bei der Deckenmontage ist darauf zu achtenden, dass die Melder mindestens 15 cm von der Seitenwand und mindestens 50 cm von jeder Ecke entfernt sind.

Warning

Um eine Fehlfunktion des Rauchwarnmelders auszuschreiben, müssen diese Montageorte vermieden werden:

• Stellen, an denen größere Temperaturschwankungen als der Betriebstemperaturbereich (+0°C bis +45°C) zu erwarten sind.
• Stellen, an denen Zugluft den Rauch vom Melder fernhalten kann, z. B. geben Fenstern, Turen oder Lüftungsschäften.
• Stellen, an denen durch Dämpfe, erhöhte Luftfeuchtigkeit oder Abgase Fehlalarme ausgelost werden können, z. B. in Kuchen, Badezimmern oder Garagen.
• Stellen, an denen durch hohe Staub- und Schmutzbelastung die Funktion des Melders beeinträchtigt werden kann.
• Am hochsten Punkt von Räumen mit Giebeln. Der Abstand zum hochsten Punkt (Giebelspitze) sollte mindestens 30 cm detragen.

Installieren und Anbringen siehe Grafik 3

Warning

• Stellen Sie beim Markieren der Bohrlocher sicher, dass sich keine elektrischen Leitungen/Kabel, Rohrleitungen oder andere wichtige Installationskomponenten hinter der Montagestelle befinden!
• Lassen Sie sich im Zweifelsfall beraten bevor Sie mit dem Bohren beginnen!

• Falls Sie den Rauchwarnmelder in einem Fahrzeug (z. B. Wohnanhänger, Caravan) montieren wollen, behmen Sie unbedingt Kontakt mit dem Fahrzeughersteller oder dessen Handler vor Ort auf. Er kann Sie über geeignete Montageorte informieren!

• Rauchwarnmelder durch Drehen gegen den Uhrzeigersinn vom Gehäusesockel offen. Bohrlocher durch den Gehäusesockel markieren.

• Die erforderlichen Bohrungen und Dübel anbringen und Meldersockel festschrauben.
• Batterie einlagen (siehe Grafik ①)und Rauchwarnmelder durch Drehen im Uhrzeiger-sinn am Meldersockel befestigen. Der Melder ist mit einer Sicherheitsvorrichtung aus-gestattet, die ein Anbringen des Melders ohne Batterie verhindert.
• Wenn der Rauchwarnmelder nicht auf dem Gehäusesockel befestigt werden kann: Prufen, ob die Batterie ordnungsgemäß einlegeit und angeschlossen ist.

Inbetriebnahme und Funktionskontrolle (Test)

• Der Rauchwarnmelder ist betriebsbereit, sobald die Batterie eingelegt ist.
• Unter dem Gehäusedeckel befindet sich eine Kontrollleuchte, die alle 47 Sekunden aufblitzt und anzeigt, dass die Batterie richtig eingesetzt ist und genügend Strom liefert, um einen Alarm auszulösen.
• Kontrollieren Sie die Funktion des Melders regelmäßig: Drücken Sie (ca. 5 Sekunden) auf das untere Segment des Gehäusedeckels. Wenn das Signal ertont, arbeitet das Gerät ordnungsgemäß und kann befestigt werden.
• Alternatively kann zum Testen der Rauchwarnmelder das im ABUS-Programm enthaltene Testspray RM verwendet werden. Dringt der Testspray RM in die Detektionskammer ein ertont der Alarmton und die Funktionalität des Rauchwarnmelders wird getestet.

Austauschen der Batterie

• Sollte die Batterie schwach sein, dann sendet der Rauchwarnmelder einmal pro Minute einen Piepton (für ca. 30 Tage), der daran erinnert, die Batterie auszutauschen.
• Bei Ertönen these Signals muss die Batterie gewechselt werden.
  Dennoch bleibt der Rauchwarnmelder in dieser Zeit voll Funktionsfähig.
• Nach jedem Batteriewechsel muss der Rauchwarnmelder überprüft werden.
• Führren Sie dazu eine Funktionskontrolle wie oben beschrieben durch.

Hinweis

Um eine lange Lebensdauer und einen sicheren Betrieb zu gewährleisten, empfehlen wir den Einsatz folgender, hochwertiger Batterien:

HSRM 10000: Alkaline 9V Blockbatterie
HSRM 11000: Ultralife U9VL-J

Alarmierung bzw. Fehlermeldung

Wird die Alarmschwelle übersritten, ertont ein lautstarker Alarm.

• Der Alarm bleibt ausgelöst, solange sich Rauch in der Detektionskammer befindet.
• Der Alarm wird erst wieder ausgeschaltet sobald die Detektionskammer rauchfrei ist.

Hinweis

• Ihr Gerät ist wartungsfrei.
  Schützen Sie das Gerät vor Staub, Schmutz und Feuchtigkeit.

Reinigen

• Verstaubte Melder mussen gereinigt werden. Staubablagerungen in den Luftschlitten des Melders können abgesaugt oder ausgeblasen werden. Falls erforderlich, kann der Staub mit einem Pinsel entfernt werden.
• Saugen Sie beim Batteriewechsel die Messkammer im Rauchwarnmelder vorsichtig aus, um eingedrungen Schmutz/Staub zu entfernen.
  Die Oberfläche kann mittels eines leicht mit Seifenlauge angefeuchteten Tuches gereinigt werden.

Wichtig

• Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangt!
• Gerät nicht in der Spülmaschine reinigen!
• Benutzen Sie keine scharfen, spitzen, scheuernden, ätzende Reinigungsmittel oder harte Bürsten!
  Keine Chemikalien verwenden!
• Reinigen Sie es nicht mit leicht entzündbaren Flüssigkeiten!

Hinweis auf die Elektro- und Elektronik Altgeräte EG-Richtlinie

Im Interesse des Umweltschutzesarf das Gerät am Ende seiner Lebensdauer nicht mit dem Hausmüll entfernt werden. Die Entsorgung kann über entsprechende Sammelstellen in Ihrlem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien.

Entsorgen Sie das Gerät gemäß der Elektro- und Elektronik Altgeräte EG-Richtlinie 2002/96/EC - WEEE (Waste Electrical and Electronic Equipment). Bei Rückfragen wenden Sie sich an die für die Entsorgung zuständigeCOMMUNALE Behörde. Rücknahmestellen für ihre Altgeräte erhalten Sie z. B. bei derörtlichen Gemeinde- bzw. Stadtverwaltung, den örtlichen Müllentsorgungsunternehmen oder bei ihrem Handler.

Hinweise zum Umgang mit Batterien

• Achten Sie darauf, dass Batterien nicht in die Höhe von Kindern gelangen. Kinder konnten Batterien in den Mund erhöhen und verschlucken. Dies kann zu ernsthaften Gesundheitsschäden führen. In thisem Fall soll einen Arzt aufsuchen!
• Normale Batterien dürfen nicht geladen, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!).
• Wechseln Sie schwächer werdenende Batterien rechtzeitig aus.
• Wechseln Sie immer alle Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs.

Wichtig

• Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verzürgungen verursachen. Benutzen Sie in thisem Fall geeignete Schutzhandschuhe. Reinigen Sie das Batteriefach mit einem trockenen Tuch.
• Normale Batterien dürfen nicht geladen, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!).

Wichtiger Hinweis zur Entsorgung von Batterien

Für Ihr Produkt werden Batterien verwendet, für die die Europäische Richtlinie

2006/66/EG gilt und die nicht mit dem normalen Hausmüll entsorgt werden können.

Informieren Sie sich über die geltenden Bestimmungen Ihres Landes zur separates Sammlung von Batterien.

Die korrekte Entsorgung von Batterien hilft, negative Auswirkungen auf Umwelt und Gesundheit zu vermeiden.

These Zeichen finden Sie auf schadstoffhaltigen Batterien:

Pb = Batterie enthalt Blei

Cd = Batterie enthalt Cadmium

Hg = Batterie enthalt Quecksilber

Hinweis auf RoHS EG-Richtlinie

Das Gerät entspricht der RoHS Richtlinie. Die Einhaltung der RoHS-Richtlinie bedeutet, dass das Produkt oder Bauteil keine der folgenden Substanzen in hohenen Konzentrationen als den folgenden Höchstkonzentrationen in homogenen Materialien enthalt, es sei dann, die Substanz ist Teil einer Anwendung, die von der RoHS-Richtlinie ausgenommen ist:

a) 0,1% Blei (nach Gewicht),
b) Quecksilber,
c) sechswertiges Chrom,
d) polybromiertes Biphenyl (PBB) und polybromierte Diphenylether
e) 0,01% Kadmium (nach Gewicht)

GB Contents

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

D-8644 Affing
