Producttype	Rookmelder
Merk	Abus
Model	HSRM11000
Afmetingen (diameter x hoogte)	102 mm x 34 mm
Gewicht (met batterij)	Ongeveer 200 g
Voeding	1 alkaline 9 V-batterij (meegeleverd) of lithium 9 V (Ultralife U9VL-J)
Batterijduur	Alkaline: max. 3 jaar / Lithium: max. 10 jaar
Detectieprincipe	Fotoelektrisch via reflectie
Alarmniveau	≥ 85 dB op 3 m
Optische signalering	Knipperende LED elke 47 seconden
Bewaakt oppervlak	Tot 40 m² binnenshuis
Bedrijfstemperatuurbereik	0 °C tot +45 °C
Toelaatbare luchtvochtigheid	10% tot 90%
Norm	EN 14604:2005
Waarschuwing voor lage batterij	Geluidssignaal eenmaal per minuut gedurende ongeveer 30 dagen
Montage	Aan het plafond, op minimaal 15 cm van muren en 50 cm van hoeken
Functioneringstest	5 seconden op de behuizing drukken
Reiniging	Openingen stofzuigen, afnemen met een licht zeepdoekje
Levensduur detector	Maximaal 10 jaar
Garantie	2 jaar op materiaal- en fabricagefouten (batterij uitgezonderd)
Repareerbaarheid	Niet zelf openen of repareren
Leveringsinhoud	Detector, batterij, instructies, montagemateriaal
Conform gebruik	Alleen binnenshuis voor rookdetectie

Veelgestelde vragen - HSRM11000 ABUS

Waar moet de Abus HSRM11000 rookmelder worden geïnstalleerd?

Installeer de detector aan het plafond, in het midden van de kamer, op minimaal 15 cm van muren en 50 cm van hoeken. Vermijd keukens, badkamers, garages en stoffige plaatsen. Het bewaakte oppervlak is 40 m².

Hoe test ik de juiste werking van de detector?

Druk ongeveer 5 seconden op het onderste segment van de behuizing. Als het alarm klinkt, werkt het apparaat correct. U kunt ook een Abus-testspray gebruiken.

Wat moet ik doen als de detector elke minuut een pieptoon geeft?

Dit is een teken van een lege batterij. Vervang de 9V-batterij door een alkaline- of lithiumbatterij (aanbevolen: Ultralife U9VL-J voor de HSRM11000). De pieptoon duurt ongeveer 30 dagen voordat het apparaat volledig stopt.

Hoe vervang ik de batterij?

Draai de detector tegen de klok in om hem van de basis te verwijderen. Plaats een nieuwe 9V-batterij in het compartiment en monteer de detector weer door met de klok mee te draaien. Voer na vervanging een test uit.

Wat moet ik doen bij een vals alarm?

Controleer op rook, stoom of stof. Als er geen bron wordt gevonden, reinig dan de detector (stofzuig de openingen) en test hem. Vermijd installatie in de buurt van keukens of badkamers.

Hoe reinig ik de rookmelder?

Stofzuig voorzichtig de ventilatieopeningen om stof te verwijderen. Voor het oppervlak gebruikt u een licht vochtige doek met zeepwater. Gebruik nooit chemicaliën of ontvlambare vloeistoffen.

Wat is de levensduur van de HSRM11000 detector?

De detector moet uiterlijk om de 10 jaar worden vervangen. De lithiumbatterij gaat tot 10 jaar mee, de alkalinebatterij ongeveer 3 jaar.

Is de detector geschikt voor installatie in een caravan of camper?

Ja, maar neem eerst contact op met de voertuigfabrikant voor geschikte montageplaatsen, omdat de omstandigheden kunnen verschillen van een woning.

Wat moet ik doen als de detector niet op de basis past?

Controleer of de batterij correct is geplaatst en aangesloten. De detector is voorzien van een veiligheidsmechanisme dat montage zonder batterij verhindert. Zorg ervoor dat de batterij goed zit.

Hoe moet de detector aan het einde van zijn levensduur worden afgevoerd?

Gooi het apparaat niet bij het huishoudelijk afval. Volg de AEEA-richtlijn (2002/96/EG) en recycle het op een daarvoor bestemd inzamelpunt. Gebruikte batterijen moeten apart worden ingeleverd volgens richtlijn 2006/66/EG.

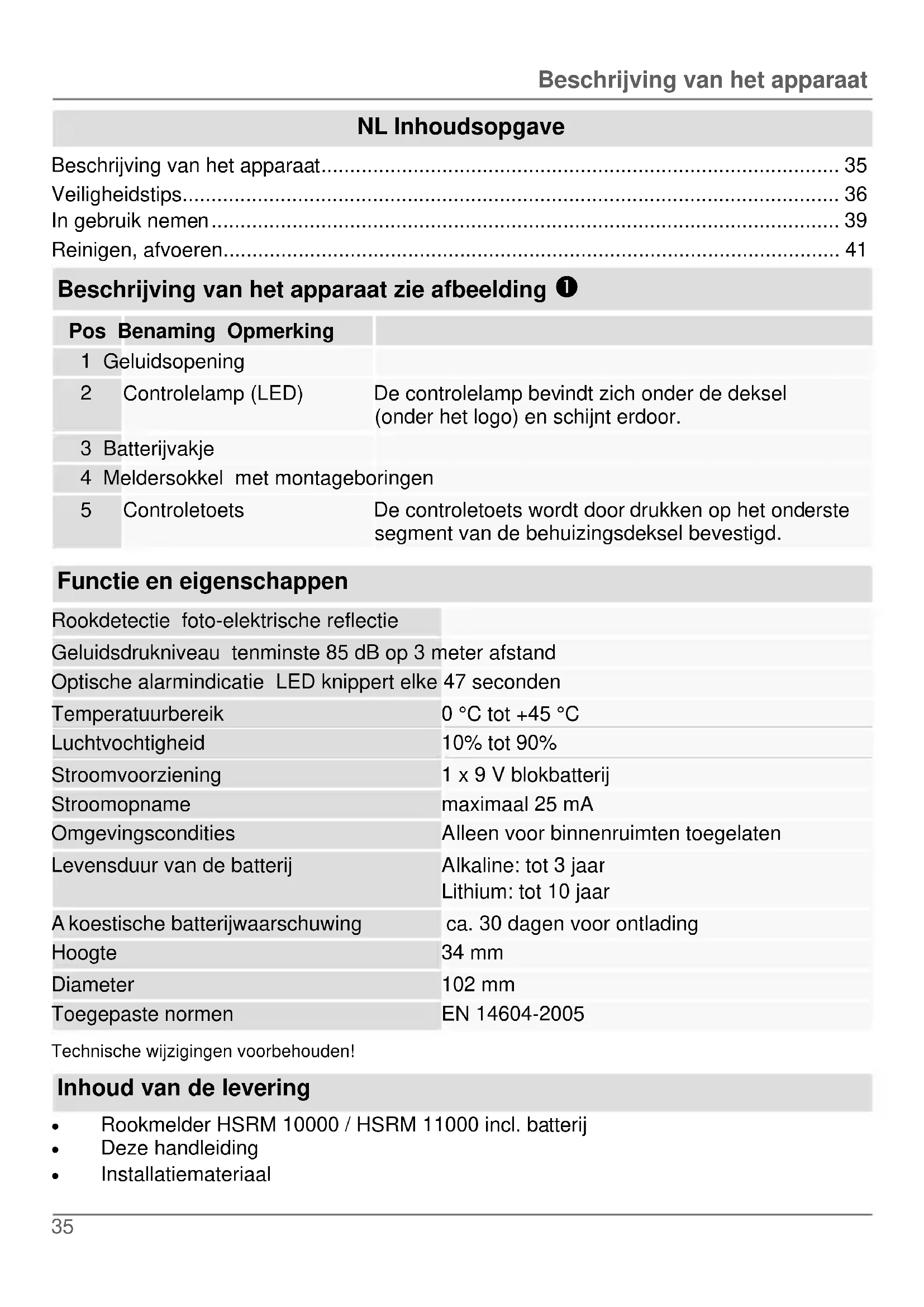

GEBRUIKSAANWIJZING HSRM11000 ABUS

NL Gebruikershandleiding
DK Betjeningsvejledning

V. 1.3

Beschrijving van het apparatus 35
Veiligheidstips 36
In gebruk nemen 39
Reinigen, afvoeren 41

Beschrijving van het apparaat zich afbeelding

1 Geluidsopening
2 Controleamp (LED) De controleamp bevindt zich onder de deksel (onder het logo) en schijnt erdoor.
3 Batterijvakje
4 Meldersokkel met montageboringen
5 Controletoets De controloets worden door drukken op het onderste segment van de behuizingsdeksel bevestigd.

Functie en eigenschappen

Rookdetectie Foto-elektrische reflectie

Geluidsdrukniveauu tenminste 85 dB op 3 meter afstand

Optische alarmindicatie LED knippert elke 47 seconden

Temperatuurbereik 0^ tot +45^

Luchtvochtigkeit 10% tot 90%

Stroomvoorziening 1 x 9 V blokbatterij

Stroomopname maximaal 25 mA

Omgevingscondities Alleen voor binnenruimten toegelaten

Levensduur van de batterij Alkaline: tot 3aar

Lithium: tot 10aar

A koestische batterijwaarschuwing ca. 30 dagen voor ontlading

Hoopte 34 mm

Diameter 102 mm

Toegepaste normen EN 14604-2005

Technische wijzigingen voorbehonden!

Inhoud van de levering

Rookmelder HSRM 10000 / HSRM 11000 incl. batterij
- Deze handleiding
Installatiematerialial

Verklaring van symbolen

De volgende symbolen worden in de handleiding of op het apparaat gebruikt:

Symbool Signaalwoord Betekenis

Waarschuwing

Waarschuwing voor gevaar voor letsel of gevaar voor de gezondheid.

Waarschuwing

Waarschuwing voor gevaar voor letsel of gevaar voor de gezondheid door elektrische spanning.

Belangrijk

Veiligheidstip voor möglichke schade aan het apparaat/accessoires.

Opmerking

Opmerking voor belangrijke informatie.

Waarschuwing

Gassen, dampen,itte en gloed van vuur/vlammen worden nicht herkend door de rookmelder! Hiervoor zich melders met speciale sensoren nodig!
- Slechthorenden können het alarm nicht horen! Voor dergelijkke geallen zijn er melders met aanvullende optische signalering!
- Rookmelders helpen levens te redden. Daarom voor de eigeneiligkeit regelmatig de batterij en werkung van de melder testen. Bij de dagelijkse omgang moet eraan worden gedacht dat de rookmelder geen brand kan verhinderen, maar slechts als signalering in het geval van een brand dient. Gelieve voor de eigeneiligkeit de rookmelder minimaal elke 10JAar te verrangen!
- Bij bijzonder hoge elektromagnetische stralingen können storingen optreden. Vermijdhaarominstallatieindebuurtvanapparatendieelektromagnetische stralinguitzendenofsterke magneten.

De rookmelder werkt volgens het optische principe en bezit een meetkamer, waarin binnendringende rookpartikels worden gemeten.

Als de alarmdrempel worden overschreden, klinkt er een luid akoestisch alarm.

Het alarm worden uitgeschakeld, zodra de meetkamer weeer rookvrij is.

Bewaalke oppervlakte: 40m 2binnen een ruimte
- Batterijbedrijf (1 x 9 V-batterij)
- Automatische herkenning van de toestand van de batterij
- Batterijvakcontrole (de rookmelder kan alleen met geplaatste batterij gemonteerd worden)
- Optische contrôlelamp (LED) en akoestische alarmering
Eenvoudige montage

Garantie:

• ABUS-producten zijn met große zorgvuldigkeit geconcipieerd, vervaardigd en volgens de geldende voorschriften gekeurd.
• De garantie heeft uitsluitend betrekking op gebreken die te wijten zich aan materiaal- of fabrieksfouten op het tijdstip van verkoop. Bij bewijs van een materiaal- of fabrieksfout, worden de rookmelder na beoordeling van de garantiegeber gerepareerd of verwangen.
• De garantie eindigt in dit geval met het aflopen van de oorspronkelijke garantiperiode. Verdere aanspraken zijn uitdrukkelijkuitgesloten.
• De meegeleverde batterijen zijn uitgesloten van de garantie.
• ABUS is nicht aansprakelijk voor gebreken en schade die door inwerkingen van buitenaf (bijvoorbeeld door transport, geweld, fouitieve bediening), verkeerde toepassing, normale slijtage of door Niet-inachtneming van deze handleiding zichn ontstaan.
• Bij vordering van een garantieclaim要去en de originele bon en een korte schriftelijk beschrijving bij de te reclameren rookmelder worden gevoegd.
• Als u een gebrek aan de rookmelder vaststelt die reeds bij de verkoop voorhanden was, richt u zich dan binnen de eerste twee jaar direct aan de uw verkoper.

Gebruik het apparaat uitsluitend voor het doel waarvoor het werk gebouwd en geconcipcieerd! Elk ander gebruik geldt als nicht reglementair!

Dit apparaat mag alleen voor de volgende doeleinden worden gebruikt:

• Brand- resp. rookdetectie in privé-huishouden

Conformiteitsverklaring

,Hiermee verklaart ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, D-86444 Affing, dat het apparaat HSRM 10000 resp. HSRM 11000 in overeenstemming is met de essentièle eisen en overige desbeteffende bepalingen van de

EMV-richtlijn 2004/108/EG."

De conformiteitsverklaring vindt u onder www.abus-sc.de

Waarschuwing

Om uitval van het apparaat te voorkomen要去en de volgende punten in acht worden genomen:

• Het apparaat mag nicht worden afgedekt!
• Het apparaat mag nicht worden geverfd of met behang worden afgedekt!
• U mag het apparaat in geen geval openen of repareren, odomat anders geen fouloze werkung meer is gegardeerd. Bij Niet-inachtneming vervalt de garantie.
• Als het apparaat is geallen of op een andere manier beschadigd is geraakt mag deze Niet meer worden gezruikt.
• Als u het apparaat aan derden verder geeft, moet u deze handleiding meegeven.

Voor de ingebruikname

Waarschuwing

• Houd verpakkingsmaterialaal buiten bereik van kinderen - verstikkingsgevaar!
• Voor het gebruik van het apparaat moet al het verpakkingsmaterialaal worden verwijderd.

Wat te doen bij activering van een alarmtoon?

• Onmiddelijk de woning verlaten! Elke seconde telt, dus geenijd verliezen door aankleden of meenemen van waardevolle bezittingen. Vluchtplan gebruiken!
• Medebewoners waarschuwen en meenemen – vooral kinderen en slechthorenden!
• Geen deuren openen zonder eerst het oppervlak te controleren. Als dit heet is of rook zichtaar is onder de deur, deze deur Niet openen! Alternatieve vluchtweg gebruiken. Als het oppervlak koel is, de schouder er gegen zetten, deur eenklein stukje openen en gereed+zijn de deur toe te slaan, in het geval dat hitte, vlammen en rook binnendringen.
  Wanneer rook in de lucht is, zich bij de vloer blijven en indien möglichk door een natte doek ademen.
• Deuren na het verlaten van de ruimte sluiten.
• Wanner het gebouw is verlaten, maar het afgesproken trefpunt gaan en Niet in het huis terugkeren.
• Brandweer van buiten het brandende gebouw bellen.
• De brandweer inlichten over de situatie in het huis.

Aanbevolen montageplaatsen zich afbeelding

• Rookmelder direct aan het plafond in het midden van de ruimteplaatsen.
• Ruimtes die de voorkeur hebben zijn woonruimtes, slaapruimtes en kinderkamers.
• Als ermeerder slaapkamers voorhanden zijn, verdere rookmelders in elke slaapruimte aanbrengen.
• Om gangen te bewaken dienen ook waar rookmelders te worden gemonteerd, omdat vooral trappenhuizenvatbaar zijn voor brand (schoorsteeneffect). Bij lange gangen�nventueel meerdere melders nodig.
• De afstand:tussen de melders mag nicht groter zichn dan 8 m.
• Bij montage aan het plafond moet er op worden gelet dat de melders minimaal 15cm van de zichwand en minimaal 50cm uit de hoek blijven.

Waarschuwing

Om uit te sluiten dat de rookmelders Niet goed werken,要去en de volgende montageplaatsen worden vermeden:

• Plaatsen waar grotere temperatuurschommelingen dan het bedrijsttemperatuurbereik (+0 °C tot +45 °C) te verwachten zijn.
• Plaatsen waar,tocht de rook uit de buurt van de melder kan houden, bijv. naast vensters, deuren of ventilatiekanalen.
• Plaatsen waar door dampen, hogere luchtvochtigheid of afgassen valse alarmen+kunnen voorkomen, bijvoorbeeld in keukens, badkamers of garages.
• Plaatsen waar door hoge stof- en vuilbelasting de functie van de melder gehinderd kan worden.
• In het hoogste punt van ruimtes met puntdaken. De afstand tot het hoogste punt (dakpunt) dient minimaal 30~cm te bedragen.

Installeren en aanbrengen die afbeelding ③

Waarschuwing

• Zorg er bij het markeren van boorgaten voor, dat er zich geen elektrische leidingen/kabels, pijpleidingen of andere belangrijke installmentecomponenten awhile de montageplaats bevinden!
• In twijfelgevalten advies zoeken alvorens met boren te beginnen!

• Als u de rookmelder in een voertuig (bijvoorbeeld woonwagen, caravan) wilt monteren, neem dan.altijd contact op met de voertuigfabrikant of deplaatselijke dealer. Zij kannen u over geschikte montageplaatsen informeren!

• Rookmelders van de behuizingssokkel losmaken door gegen de wijzers van de klok in te draaien. Boorgaten door de behuizingssokkel markeren.

• De vereiste boringen en pluggen aanbrengen en meldersokkel vastschroeven.
• Batterijplaatsen (zie afbeelding ) en rookmelder door draaien met de wijzers van de klok mee aan de meldersokkel bevestigen. De melder is uitgerust met een veiligheidsvoorziening, die het aanbrengen van de melder zonder batterij verhindert.
• Wanner de rookmelder Niet op de behuizingssokkel kan worden bevestigd: controlleren of de batterij juist is geplaatst en aangesloten.

Ingebruikname en werkingscontrole (test)

• De rookmelder is bedrijfsklaar zodra de batterij is geplaatst.
• Onder de behuizingsdeksel bevindt zich een contrôlelamp, die elke 47 seconden knippert en aangeeft dat de batterij juist is geplaatst en genoeg stroom levert om een alarm te activeren.
• Controller regelmatig de werkking van de melder: druk (ca. 5 seconden) op het onderste segment van de behuizingsdeksel. Als het signaal klinkt, dan werkt het apparaat zoals voorgeschreven en kan worden bevestigd.
• Alternatief kan voor het testen van de rookmelder de bij ABUS beschikbare Testspray RM worden gezruikt. Als de Testspray RM in de detectiekamer komt, dan klinkt de alarmtoon en de werking van de rookmelder worden getest.

Vervangen van de batterij

• Als de batterij zwak is, dan zend de rookmelder een maal per minuut een pieptoon (gedurende ca. 30LAGEN), die eraan herinnert, dat de batterij moet worden verrangen.
• Als dit signalaal klinkt moet de batterij worden verrangen.
• De rookmelder blijft in deze periode darüber volledig functioneren.
• Na het verwangen van de batterij moet de rookmelder.altijd worden gecontroleerd.
  Voer waarom een werkingscontroleuit zoals hierboven beschreiben.

Opmerking:

Om een lange levensduur en een zeker bedrijf te garanderen, adviseren wij het gebruik van de volgende hoogwaardige batterijen:

HSRM 10000: alkaline 9 V blokbatterij
HSRM 11000: Ultralife U9VL-J

Alarmering resp. foul melding

Als de alarmdrempel worden overschreden, klinkt er een luid alarm.

• Het alarm blijt geactiveerd, zolang zich rook in de detectiekamer bevindt.
• Het alarm worden pas waar uitgeschakeld als de detectiekamer rookvrij is.

Opmerking:

Uw apparatus is onderhoudsvrij.
- Bescherm het apparaat gegen stof, vuil en vochtigheid.

Reinigen

• Stoffige melders要去en worden gereinigd. Stofafzettingen in de luchtspleet van de melder{kunnen worden wegbezogen ofuitgeblazen.Indien nodig kan de stof met een kwast worden verwijderd.
• Zuig de meetkamer bij het verrangen van de batterij voorzichtig uit, om binnengedrongen vuil/stof te verwijderen.
• Het oppervlak kan met een Licht met zeepsop bevochtigde doek worden gereinigd.

Belangrijk

• Let op dat er geen water in de binnenkant van het apparaat komt!
• Apparaat Niet in de vaatwasmachine reinigen!
• Gebruik geen scherpe, suntige, schurende, bijtende reinigingsmiddelen of harde borstels!
• Geen chemicalien gebruiken!
• Reinig nicht met Licht ontvlambare vloeistoffen!

Opmerking over de EG-richtlijn voor afgedankte elektrische en elektronische apparatuur

Ten bate van milieubescherming mag dit apparaat aan het einde van de levensduur nicht bij het huisvuil worden gegood. De apparatuur kan maar desbetreffende inzamelpunten in uw land worden gebracht. Volg deplaatselijke voorschriften op bij de afvoer van de materialen.

Voer het apparaat af volgens de EG-richtlijk 2002/96/EG – Afgedankte elektrische en elektronische apparatuur (AEEA) (WEEE (Waste Electrical and Electronic Equipment)). Bij vragen contact opnemen met de bevoegdeinzamelende instantie bij de gemeente. Informatie over terugnamepunter voor uw afgedankte apparaten kunt u bijvoorbeeld bij de gemeente, deplaatselijkke vuilnisdienst of bij uw dealer verkrijgen.

Opmerkingen over de omgang met batterijen

• Let erop dat batterijen nicht in de handen van kinderen verechtkomen. Kinderen können batterijen in hun mond steken en inslikken. Dit kan de gezondheid ernstig schaden. In dit geval onmiddelijk een arts opzoeken!
• Normale batterijen moot Niet worden opgeladen, verwarmd of in open vuur worden gegood (explosiegevaar!)
• Vervang de zwakker wordende batterijen opijd.
• Vervang.altijdallebatterijengelijktijdigengebruikbatterijenvanhetzelfde type.

Belangrijk

• Lekkende of beschadigde batterijnen können bij contact irritatie van de huid veroorzaken. Gebruik in dit geval geschikte veiligheidshandschoenen. Reinig het batterijvak met een droge doeck.
• Normale batterijen mogen nicht worden opgeladen, verwarmd of in open vuur worden gegood (explosiegevaar!).

Belangrijke opmerking voor afvoer van batterijen

Voor uw product worden batterijen gezruikt, waarvoor de Europese richtlijn 2006/66/EG geldt en die Niet met het normale huisvuil hunnen worden afgevoerd.

Informeer uzelf over de geldende landelijk bepalingen over geschienen inzameling van batterijen.

De juiste afvoer van batterijen helpt negatieve effecten op het milieu en gezondheid te vermijden.

De volgende symbolen bevinden zich op batterijen met schadelijke stoffen:

Pb = batterij bevat lood

Cd = batterij bevat cadmium

Hg = batterij bevat kwik

Opmerking over EG-richtlijn RoHS

Het apparaat voldoet aan de RoHS-richtlijk. Dat het voldoet aan de RoHS-richtlijk betekent dat het product of de component geen van de volgende stoffen in hogere concentraties dan de volgende maximumconcentraties in homogene materialen bevat, tenzij de stof deel uitmaakt van een toepassing die van de RoHS-richtlijk is uit gezonderd:

a) 0,1% lood (haar gewicht),
b) kwik,
c) zeswaardig chroom,
d) polybromoibifenyl (PBB) en polygebromeerde difenylether
e) 0,01% cadmium (haar gewicht)
