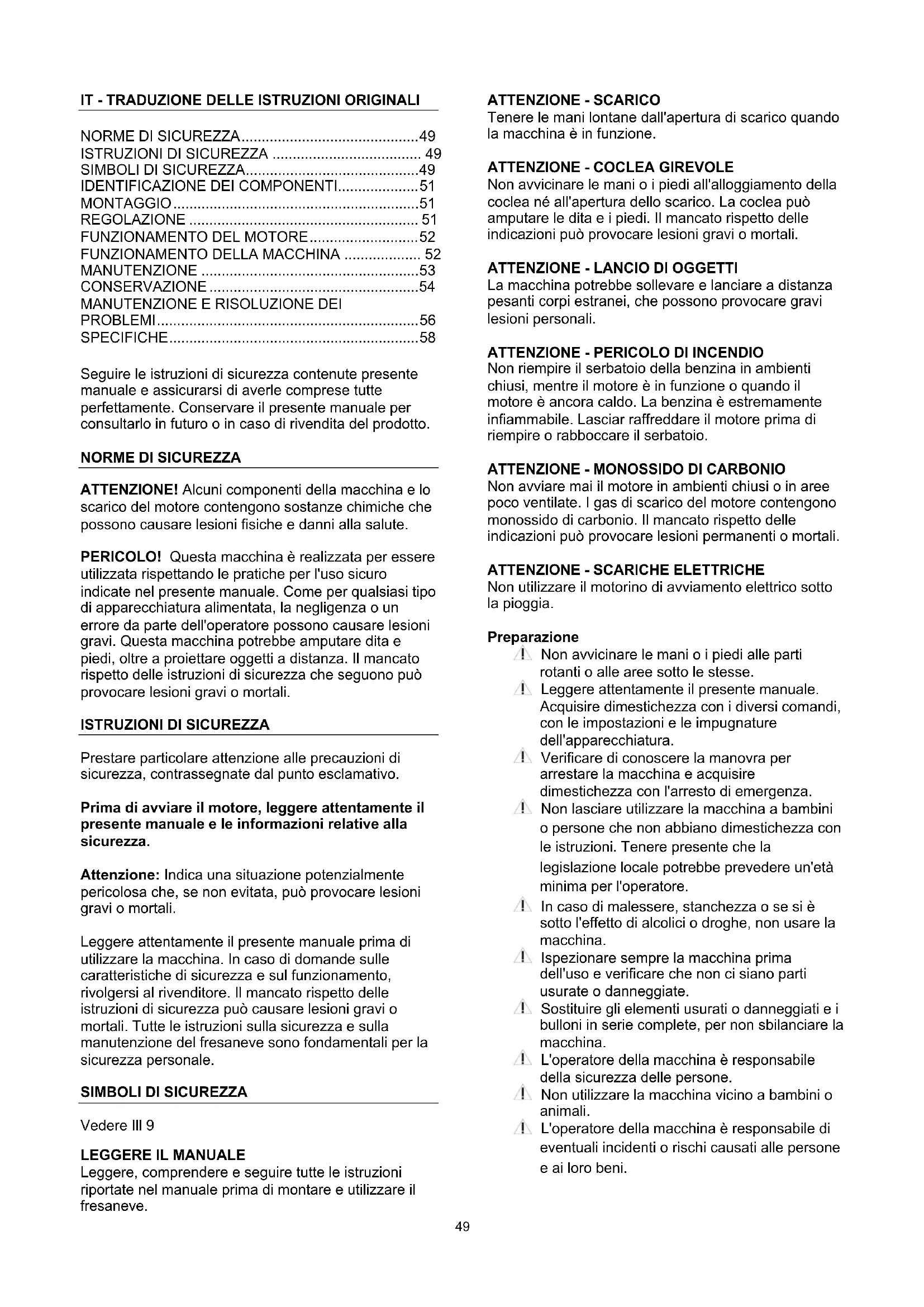

MANUALE UTENTE Snow King 617 TGE Texas

SIMBOLI DI SICUREZZA. 49

IDENTIFICAZIONE DEI COMPONENTI. 51

MONTAGGIO 51

REGOLAZIONE 51

FUNZIONAMENTO DEL MOTORE. 52

FUNZIONAMENTO DELLA MACCHINA 52

MANUTENZIONE 53

CONSERVAZIONE 54

MANUTENZIONE E RISOLUZIONE DEI

PROBLEMI 56

SPECIFICHE 58

Seguire le istruzioni di sicurezza contente presente manuale e assicurarsi di averle comprese tutte perfettamente. Conservare il presente manuale per consultrarlo in futuro o in caso di rivendita del prodotto.

NORMEDI SICUREZZA

ATTENZIONE! Alcuni componenti della macchina e lo scarico del motore contengono sostane chimiche che possono causare lesioni fisiche e danni alla salute.

PERICOLO! Questa macchina è realizizzata per essere utilizzata rispettoando le pratiche per l'uso sicuro indicate nel presente manuale. Come per qualsiasi tipo di apparecchiatura alimentata, la negligenza o un erro da parte dell'opercatore possono causare lesioni gravi. Questa macchina potrebbe amputare dita e piedi,及其他 a proiettre oggetti a distance. Il mancato rispetto delle istruzioni di sicurezza che seguono più provocare lesioni gravi o mortali.

ISTRUZIONI DI SICUREZZA

Prestare particolare attenzione alle precauzioni di sicurezza, contrassegnate dal punto esclamativo.

Prima di avviare il motore, leggere attendamente il presente manuale e le informazioni relative alla sicurezza.

Attenzione: Indica una situazione potenzialmente pericolosa che, se non evitata, cui provocare lezioni gravi o mortali.

Leggere attendamente il presente manuale prima di utilizzare la macchina. In caso di domande sulle caratteristiche di sicurezza e sul funzionamento, rivolgersi al rivenditore. Il mancato rispetto delle istruzioni di sicurezza cui causare lesioni gravi o mortali. Tutte le istruzioni sulla sicurezza e sulla manutenzione del Fresaneve sono fondamentali per la sicurezza personale.

SIMBOLI DI SICUREZZA

Vedere III 9

LEGGERE IL MANUALE

Leggere, comprende e seguire tutte le istruzioni riportate nel manuale prima di montare e utilizzato il fremaneve.

ATTENZIONE - SCARICO

Tenere le mani lontane dall'apertura di scarico quando la macchina è in funzione.

ATTENZIONE - COCLEA GIREVOLE

Non avvincare le mani o i piedi all'alloggiamento della coclea né all'apertura dello scarico. La coclea può amputare le dita e i piedi. Il mancato rispetto delleindicazioni può provocare lesioni gravi o mortali.

ATTENZIONE - LANCIO DI OGGETTI

La macchina potrebbe sollevare e lanciare a distanza pesanti corpi estranei, che possono provocare gravi lesioni personali.

ATTENZIONE - PERICOLO DI INCENDIO

Non riempire il serbatoio della benzina in ambienti chiusi, nelle il motore è in funzione o quando il motore è ancora caldo. La benzina è extremamente infiammabile. Lasciar raffreddare il motore prima di riempire o rabboccare il serbatoio.

ATTENZIONE - MONOSSIDO DI CARBONIO

Non avviare mai il motore in ambienti chiusi o in aree poco ventilate. I gas di scarico del motore contengono monossido di carbonio. Il mancato rispetto delle indicazioni cui provocare lesioni permanenti o mortali.

ATTENZIONE - SCARICHE ELETTRICHE

Non utilizzare il motorino di avviamento elettrico sulla pioggia.

Preparazione

Non avvincare le mani o i piedi alle parti rotanti o alle aree sotto le stesse.
Leggere attendamente il presente manuale. Acquisire dimestichezza con i diversi comandi, con le impostazioni e le impugnature dell'apparecchiatura.
Verificare di conoscere la manovra per arrestare la macchina e acquise ridimentichezza con l'arresto di emergen
Non lasciare utilizzare la macchina a bambini o persone che non abbiano dimestichezza con le istruzioni. Tenere presente che la legislazione locale potrebbe prevedere un'età minima per l'operatore.
In caso di malessere, stanchezza o se si è molto l'effetto di alcolici o droghe, non usare la macchina.
Ispezionare sempre la macchina prima dell'uso e verificare che non ci siano parti usurate o danneggiate.
Sostituire gli elementi usurati o danneggiati e i bulloni in serie complete, per non sbilanciare la macchina.
L'operaatore della macchina è responsabile della sicurezza delle persone.
Nonutilizzare la macchina vicino a bambini o animalsi.
L'operaatore della macchina è responsable di eventuali incidenti o rischi causati alle persone e ai loro beni.

Ispezionare con cura la zona in cui si utilizzera l'apparecchiatura; se necessario, rimuovere eventuali corpi estranei.
Non rabboccare la benzina in ambienti chiusi o除去 il motore è in funzione.
La benzina è estremamente inflammabile; non fare mai rifornimento se il motore è ancorta caldo.
Pulire eventuali fuoriuscite di benzina prima di avviare il motore. In caso contrario si rischia di causare un incendio o un'esplosione!
! Prestare attenzione a eventuali pericoli quando si lavora su superfici impnegative, come i terreni molto pietrosi o molto duri.
E necessario indossare stivali con suola antiscivolo e rivestimento in acciaio. Evitare abiti larghi.

Utilizzo

Avviare sempre il motore all'interno dell'area di sicurezza.
Non uscire dall'area di sicurezza nelle macchina è in funzione. Se è necessario uscire dall'area di sicurezza, spegnere prima il motore.
Se si urta un oggetto estraneo, arrestare immediatamente il motore, togliere il cappuccio della candela e ispezionare con cura la macchina per verificare che non sia danneggiata. Prima di continuare, riparare gli eventuali danni.
Se la macchina inizia a vibrare in modo anomalo, arrestare il motore e individuire immediatamente la causa della vibratione. Generalmente le vibrazioni anomale indicano che la macchina ha subito un danno.
! Quando si lascia la macchina incustodita, disinserire sempre le leve, arrestare il motore e togliere la candela.
Prima di eseguire riparazioni, regolazioni o ispezioni, arrestare sempre il motore e verificare che tutte le parti in movimento siano completenessferme.
! Prestare la massima attenzione quando si lavora in pendenza.
Nonutilizzaremai lamacchina a velocita sostenuta.
Non sovraccaricare la macchina cercando di lavorare a un ritmo troppo veloc.
Nontrasportarepersone.
Prestare attenuationo wheno si procede all'indietro.
Evitare sempre che ci siano persone davanti alla macchina.
Disinserire sempre le lame quando la macchina non é in uso.
Utilizzare la macchina solo con luce diurna o in aree completeness illuminate.
Verificare di averere sempre un punto d'appoggio stabile e tenere sempre le impugnature saldamente. Camminare sempre. Evitare di corrente.
Non azionare la macchina a piedi nudi né indossando sandali.

Prestare la massima attenzione quando si cambia direzione quando si lavora in pendenza.
Non cercare mai di eseguire alcuna regolazione quando il motore è in funzione.
Prestare estrema attenzione quando ci si gira o si procede all'indietro.
Non avviare mai il motore in ambienti chiusi o in aree con ventilazione scarsa. I gas di scarico del motore contengono monossido di carbonio. Il mancato rispetto delle indicazioni cui po causare lesioni permanenti o mortali.

Uso sicuro della benzina

Prestare la massima attenzione quando si maneggia la benzina. La benzina è extremamente inframmabile e i loro vapori sono esplosivi.
Se la benzinaiene accidentalmente versata sulle persono o sugli abiti cui cause gravi lesioni. Sciacquare immediatamente la pelle e cambiare gli abiti.
Utilizzare solo contentitori omologati per la benzina. Non utilizzato bottiglie di bibite o recipienti simili.
Spagnere sigarette, sigari, pipe e altri fonti di accensione.
Non rabboccare mai la benzina in ambienti chiusi.
Prima di rabboccare la benzina, lasciare raffreddare il motore.
Riempire sempre il serbatoio lasciando almeno 2,5 cm di distance tra il livello della benzina e la parte inferiore del beccuccio di riempimento, in modo che la benzina abbia lo spazio necessario per espandersi.
!Dopo il rifornimento, verificare che il tappo sia ben chiuso.
1. Durante il rifornimento, non utilizzato mai la funzione di blocco dell'erogatore della benzina.
Non fumare durante il rabbocco della benzina.
Non rabboccare mai la benzina all'interno di un edificio o in un ambiente in cui i vapori benzina possano entrare in fatto con una fonte di accensione.
Tenere la benzina e il motore lontano da elettrodomestici, luci pilota, barbecue, appearecchiature elettriche, utensili elettrici e cosi via.
Se è necessario svuotare il serbatoio della benzina, l'operazione deve essere svolta all'aperto

Manutenzione e conservazione

! Durante le operazioni di manutenzione e di pulizia, quando si cambiano gli utensili e durante il trasporto su mezzi, il motore deve essere arrestato.
Controllare regolarmente che tutti bulloni e i dadi siano serrati. Se necessario, serrarli nuovamente.
1 Prima di riporre la macchina all'interno o di coprirla, il motore deve essersi raffreddato completamente.

Se la macchina rimane inutilizzata per un certo periodo, consultare le istruzioni contenate nel presente manuale.
Controllare e sostituire le etichette di sicurezza e quale delle istruzioni, se necessario.
Utilizzare solo ricambi o accessori originali. Se si utilizzato ricambi o accessori non originali, la garanzia decade.
Sostituire i silenziatori difettosi.

Varie

Gli ingranaggi vengono consegnati preingrassati, tuttavia è sempre necessario ingrassarli bene prima di agli utilizzato.
Il motore non è pre-riempito di olio.
I dispositivi di lavoro montati in fabbrica, come il cavo della frizione sull'impugnatura, non devono essere rimossi o lasciati esposti.
Svuotare il serbatoio del carburante solo all'aperto. La benzina è estremamente inflammabile e i loro vapori sono esplosivi.
Verificare che la macchina sia fissata correttamente quando viene trasportata su un pianale e in casi simili.
Durante l'arresto del motore, rilasciare l'acceleratore e chiudere la valvola del carburante.

IDENTIFICAZIONE DEI COMPONENTI

Vedere ill1

1. Fresaneve
2. Leva della frizione
3. Cambio (6 marce avanti - 2 retro)
4. Leva di azionamento della coclea
5. Leva di regolazione del condotto di scarico (orizzontale)
6. Leva di regolazione del deflettore (vertical)
7. Avviamento elettrico (presa di corrente)
8. Condotto di scarico
9. Coclea
10. Protezioni* (per grande quantità di neve, ad esempio i cumuli)
11. Starter
12. Primer
13. Acceleratore
14. Chiave di accensione
15. Pulsante per l'avviamento elettrico

Note: le illustrazioni possono non corrispondere esattamente al modello in proprio possesso

• • Può non corrispondere al modello in proprio possesso.

MONTAGGIO

Manubrio e pannello di lavoro (ill2)

1. Fissare il manubrio inferiore alla macchina
2. Fissare il pannello di lavoro al manubrio inferiore

3. Allineare il manubrio. Inserire il bullone e la rondella, quindi serrare.

4. • Può non corrispondere al modello in proprio possesso.

Cambio (ill3)

1. Fissare l'asta sull'asse della trasmissione
2. Montare l'asta sulla leva delchio,除去 il pannello di comando; inseire la copiglia per fissarla.

Condotto di scarico (ill4)

Seguire le istruzioni riportate nella figura 4

Dopo aver assemblato il condotto di scarico, dovrebbe essere possibile muoverlo liberamente a mano. In caso contrario, verificare nuovamente che le piastre siano disposte nella sequenza corretta e che i bulloni siano serrati. Se la manopola di lavoro del condotto di scarico è eccessivamente ruotata, i denti potrebbero slittare e inceppare il gruppo del condotto di scarico. In questo caso, allentare le piastre di supporto e regolare nuovamente i denti e le piastre.

Leva di regolazione del condotto di scarico (orizzontale) (ill5)

1. Assemblare la staffa del condotto di scarico con il bullone e il dato sul lato sinistro del manubrio.
2. Inserire l'asta del condotto di scaricoattraverso il foro della staffa sul regolatore delcondotto di scarico e bloccarla con la copigliain dotazione.

REGOLAZIONE

Leva di azionamento del condotto di scarico e della coclea (ill6)

E necessario regolare la coclea e il cavo di trazione affinché la trazione e il carico della girante si svolgano correttamente. Seguire le istruzioni riportate di seguito.

Importante: In situazioni di emergenza, i cavi devono attivare la leva del dispositivo "uomo morto" al rilascio delle impugnature.

Attenzione: Non innestare la coclea durante la regolazione del cavo di trazione!

Attenzione: Verificare che durante la regolazione non ci siano persone nelle vicinanze della macchina.

1. Bloccare il fresaneve.

2. Questa operazione consente di impedire che la macchina si muova, se i cavi sono troppo tesi.

3. Serrare il tenditore sono a eliminare il gioco dei cavi.

4. Dopo aver regolato i cavi, avviare il motore.

Leva di regolazione della frizione (ill1-2) e (ill6)

1. Tirare la leva di trazione: le ruote dovrebbero girare.

2. Se le ruote non girano, tendere ulteriamente il cavo utilizzato il tenditore.

3. Rilasciare la leva di trazione: le ruote devono smettere immediatamente di girare.

4. Se le ruote continuano a girare, ridurre la tensione del cavo utilizzato il tenditore.

Regolazione della leva di azionamento della coclea (ill1-4) e (ill6)

1. Tirare la leva della coclea: la coclea dovrebbe girare.
2. Se la coclea non gira, tendere ulteriormente il cavo utilizzato il tenditore.
3. Rilasciare la leva della coclea; la coclea dovrebbe smettere immediatamente di girare.
4. Se la coclea continua a girare, ridurre la tensione del cavo utilizzato il tenditore.

Arresto di emergenza

Rilasciare contemporaneamente la leva di trazione e la leva della coclea. Se la regolazione è corretta, la leva del disposito "uomo morto" viene attivata e determina l'arresto del motore. In caso contrario, è necessario regolare nuovamente la leva della frizione o la leva di azionamento della coclea.

Regolazione dei pattini (ill7)

1. Allentare i due dadi
2. Regolare i pattini in modo che l'alloggiamento della coclea sia in piano rispetto al terreno, quindi serrare.

FUNZIONAMENTO DEL MOTORE

Importante! Prima di avviare il motore è necessario riempire con olio motore e introdurre carburante.

• Controllare il livello del carburante e dell'olio motore; rabboccare se necessario.
• Verificare che il cappuccio della candela sia fissato alla candela.

Avviamo del motore

Avviamo n con starter (ill1-11)

• Per avviare il motore a freddo, spostare la leva dello starter sulla posizione di chiusura (solo a motore freddo).
• Per avviare il motore a caldo, lasciare la leva dello starter in posizione di aperture.

Primer (ill1-12)

• Quando il motore è freddo, il primer invia al carburatore una maggior quantità di benzina. Premere il primer almeno tre volte per ottenere prestazioni ottimali.

Acceleratore (ill1-13)

• Spostare la leva dell'acceleratore di circa 1/3 alla posizione di marcia lenta (tartaruga) alla posizione di marcia velice (coniglio).

Chiave di accensione (ill1-14)

• Inserire la chiave di accensione nel foro corrispondente.

Motorino di avviamento elettrico a 230 V (ill1-15)

• Inserire la spina del cavo nella presa elettrica e premere il pulsante di avviamento. Dopo aver avviato il motore, staccare la spina alla

presa. In alternatively, tirare il disposativo di avviamento a strappo per avviare il motore.

Avviamento a strappo (in alternatively)

• Tirare delicatamente il disposativo di avviamo a strappo finché si avverte una resistenza sulla cordicella. A quel punto, tirare rapidamente e con forza. Non rilasciare mai il disposativo di avviamo a strappo: farlo scorrere delicatamente in posizione, quando tirare di nuovo.

Avviamento con starter (ill1-11)

• Premere progressivement lo starter spostandolo alla posizione di chiusura verso la posizione aperta, via che il motore si scalda.

Arresto del motore

Per arrestare il motore, attenersi alla seguente procedura.

Acceleratore (ill1-13)

• Spostare la leva dell'acceleratore alla posizione di marcia veloce (coniglio) verso la posizione di marcia lenta (tartaruga).

Chiave di accensione (ill1-14)

• Agire sulla chiave di avviamento.

FUNZIONAMENTO DELLA MACCHINA

Importante! Pulire e mettere in sicurezza l'area di lavoro. L'operaatore del Fresaneve sare ritenuto responsabile di eventuali danni alle persono o ai beni.

Prima fase: Preparazione

1. Premere l'acceleratore (ill1-13) sino a fine corsa (marcia veloce-coniglio).
2. Ruotare la leva di regolazione del condotto di scarico (ill1-5) per regolare l'inclinazione orizzontale dell'espulsore.
3. Ruotare la leva di regolazione del condotto di scarico (ill1-6) per regolare l'inclinazione verticale dell'espulsore.

Attenzione: Non rivolgere mai lo scarico verso le persone e non permettere a nessuno di rimanere davanti all'unità.

Attenzione: In base alla quantità di neve, la neve espulsa può arrivare fino a 15 metri di distanza dal condotto di scarico.

Seconda fase: Spazzare

1. Tirare la leva di dato destra per innestare la trasmissione; il fresaneve comincera a muoversi. (ill1-2)
2. Utilizzare le 6 marce avanti e le 2 marce indietro (R1 e R2) per raggiungere la velocità di lavoro desiderata. (ill1-3)
3. Premere la leva di lavoro di sinistra per innestare il gruppo coclea. (ill1-4)

Nota: Non sovraccaricare la macchina cercando di rimuovere la neve a un ritmo troppo veloce.

Consiglio: Selezionare una velocità inferiore in presenza di neve pesante e bagnata e una velocità superiore per la neve leggera e farinosa.

Attenzione: Non adatto per il nevischio!

Attenzione!

• Prestare la massima attenzione quando si attraversano vialetti di ghiaia, sentieri o strade.
  Non rimuovere la neve in senso perpendicularare alla pendenza.
• Prestare la massima attenzione quando si cambia direzione lavorando in pendenza.
  Non tentare di pulire pendii ripidi.

Unità coclea

L'albero di trasmissione della coclea è protetto mediating bulloni di sicurezza. I bulloni di sicurezza si rompono se la coclea colpisce un oggetto duro, per evitare che il Fresaneve subisca ulteriori danni. Sul pannello di dato sono disponibili due bulloni di ricambio con relativi dadi.

Attenzione: Non sostituire i bulloni di sicurezza con altri tipi di bulloni!

Se il condotto di scarico è ostruito procedere in quello modo: Arrestare il motore. Verificare che tutte le parti rotanti siano completeness ferme. Pulire il condotto di scarico e l'unità coclea utilizzato lo strumento per la pulizia. (ill8)

MANUTENZIONE

Importanza della manutenzione

Una buona manutenzione consente di ridurre iosti ed è essenziale per un funzionamento sicuro e alla problema.

ATTENZIONE:

Una manutenzione non corretta o il mancato rispetto delle istruzioni e delle precauzioni possono causare lesioni gravi o mortali.Seguire sempre le procedure e le precauzioni descripte nel manuale.

Per una cura corretta della macchina, nelle pagine che seguono è riportato un programma di manutenzione completo di descrizione, altre alla procedura di ispezione. Le operazioni di manutenzione più difficili o che richiedono utensili speciali devono essere eseguite da un technician o da un meccanico qualificato.

Manutenzione di sicurezza

Come per qualsiasi tipo di apparecchiatura alimentata, la negligenza o un erro da parte dell'opereatore possono causare lesioni gravi. Non è possible elencare tutti i pericoli o tutte le possibili situazioni di pericolo, quando è importante che l'utente presti molta attenzione nell'utilizzare la macchina in modo sicuro erzionale, per evitare diMETtere in pericolo se stesso e gli altri.

Procedure di sicurezza

Importante: Prima di iniziare qualsiasi intervento di manutenzione o riparazione, verificare che il motore sia fermo.

Per ridurre le possibilità di incendio o di esplosione, prestare attenzione quando si lavora in presenza di benzina. Utilizzato solo un solvente non inflammabile (non usare benzina) per pulire i componenti. Tenere sigarette, scintille e fiamme e altre fonti di accensione lontane alla macchina.

Rifornimento

A motore spento, rimuovere il tappo del serbatoio e controllare il livello del carburante. Se il livello è basso, riempire il serbatoio.

Raccomandazioni sul carburante

• Usare sostanto benzina penza piombo ad almeno 95 ottani.
  Non usare mai benzina vecchia o contaminata, né miscele di olio e benzina.
• Evitare di far entrare sporcizia o acqua nel serbatoio del carburante.

Eseguire il riformamento in un'area ben ventilata, prima di avviare il motore. Se prima del riformamento il motore era in funzione, lasciarlo raffreddare. Durante il riformamento, prestare attenzione a evitare fuoriuscite di carburante. Non superare il bordo del filtro del carburante. Dopo il riformamento, chiudere bene il tappo del serbatoio del carburante.

Controllo del livello dell'olio motore

Per controllare il livello dell'olio motore correttamente, il motore deve essere spento e la macchina deve trovarsi in piano.

Procedura:

• Togliere il tappo di riempimento con l'asta di livello e pulire l'asta.
• Inserire l'asta di livello nel bocchettone di riempimento, quando estrarla per controllare il livello dell'olio. Nota: Il livello dell'olio deve rientare nell'intervallo specificato all'estremità dell'asta. Se il livello dell'olio raggiunge l'estremità inferiore dell'intervallo, rabboccare con olio SAE.
• Avvitare bene il tappo di rifornimento con l'asta di livello.

Attenzione: Non rabboccare或者其他 estremità superiore dell'intervallo, per non danneggiare il motore.

Sostituzione dell'olio motore

Far uscire l'olio vecchio quando il motore è caldo. L'olio caldo è più fluido di quello freddo e scorre meglio.

Procedura:

• Posizione are un contentatore adatto sotto il motore per raccogliere l'olio usato.
• Togliere il tappo di riempimento e il tappo di scarico.
• Svuotare completeness.
  Ripositionare it tappo di scarico e serrarlo bene.
• Riempire con l'olio nuovo.

Smaltire l'olio motore usato in conformità alle norme per la tutela dell'ambiente. Si consiglia di conservare l'olio usato in un contentatore sigillato e di smaltirlo presso un centro di ricolco o una stazione di servizio, che lo inviera a una struttura di bonifica. Non gettarlo nei rifiuti, non versarlo per terra, né nelle fogne.

Specifiche dell'olio motore

L'olio influisce sulle prestazioni della macchina e sulla sua vita utile. Utilizzare per auto a 4 tempi SAE 30.

Candela

Controllare la candela per individuare sporcizia e depositi; se necessario pulirla con una spazzola di filo rame.

• La prima volta l'opération deve essere eseguitauponcirca10oredi funzionamento.
• Dopodiche, eseguire la manutenzione della candela ogni 50 ore di funzionamento.

Procedura:

• Staccare il cappuccio della candela, e rimuovere eventuale sporcizia alla zona circostante.
• Rimuovere la candela con una chiave per candele. Ispezionare la candela.
• Sostituirla se gli elettrodi sono usurati o se l'isolante è rotto o scheggiato.
• Misurare la distanza tra gli elettrodi della candela con uno spessimetro adeguato.
• La distanza deve essere di 0,70 - 0,80 mm. Se necessario, regolarla piegando delicatamente l'elettrodo laterale.
• Montare la candela con cura, avvitando a mano per evitare di danneggiare il filetto.
• Dopo averla avvitata a mano, serrare con una chiave per candela. Se si rimonta una candela usata, serrarla di 1/8 - 1/4 di giro dopo averla avvitata a mano fino in fondo. Se si monta una candela nuova, serrarla di 1/2 giro dopo averla avvitata a mano fino in fondo.
• Fissare il cappuccio sulla candela.

Avviso: Una candela non corretta può provocare danni al motore.

CONSERVAZIONE

Prima di riporre il fresaneve per lunghi periodi, è fondamentale prepararlo per evitare che venga attaccato alla corrosione e alla ruggine, che potrebbero danneggiare i componenti. Le seguenti operazioni facilititeranno l'avviamento del motore dopo un lungo periodo di inutilizzo e impediranno che il fresaneve arrugginisca quando rimane immagazzinato per lunghi periodi.

Avviso: La garanzia non copre i danni alla macchina o al motore causati da cattiva conservazione o dal mancato rispetto delle raccomandazioni e degli avvisi sulla manutenzione.

Pulizia

Se il motore era in funzione, lasciarlo raffreddare per almeno mezz'ora prima di pulirlo. Pulire tutte le superfici esterne, ritoccare la vernice eventualmente

danneggiata e ricopire con un leggero strato di olio le zone che potrebbero arrugginarsi.

Avviso: Versando acqua direttamente su un motore caldo si possono causare danni o addirittura crepe sulle parti in alluminio. Se il motore era in funzione, lasciarlo raffreddare per almeno mezz'ora prima di lavarlo.

Carburante

La benzina si ossida e si deteriorara durante la conservazione prolongata della macchina. La benzina vecchia renderà dificile l'avviamento e lascerà dei depositi che intaseranno l'impianto di alimentazione.

Non lasciare la stessa benzina nel motore per più di 3 mesi.

Attenzione: Non avviare il motore con benzina ossidata e deteriorata nel serbatoio: si rischia di danneggiare il carburatore e altri componenti dell'impiano di alimentazione.

Preparazione prima di riporre la macchina per lunghi periodi di inattività

Prima di riporre la macchina e lasciarla inutilizzata per lunghi periodi, si consiglia di svuotare il serbatoio del carburante e il carburatore. Aggiungendo uno stabilizzatore per il carburante si può essere prolongare la durata utile di quest's ultimo.

Svuotamento del serbatoio del carburante e del carburatore

Si consiglia di svuotare prima il serbatoio del carburante, quindi il carburatore.

Procedura:

1. Posizione are un recipiente adatto per la benzina除去 il carburatore e usare un imbuto per evitare fuoriuscite di carburante.
2. Rimuovere la vite di scarico del carburatore,\ quindi estrarre il tubo del carburante.
3. Quando tutto il carburante si è riversato nel recipiente, rimontare il bullone di scarico e il tubo del carburante. Verificare che il bulloni e il tubo siano ben serrati.

Aggiunta di un additivo per carburanti

Rispettare la gradazione dell'additivo indicata del produttore.

Procedura:

1. Svuotare il serbatoio alla benzina vecchia e riempire con benzina nuova.
2. Versare l'additivo per carburante nel serbatoio.
3. Avviare il motore e lasciarlo girare al minimo, all'aperto, per 10 minuti. In quello modo il carburante si miscelerà bene nel blocco motore e nel carburatore.
4. Arrestare il motore.

Precauzioni contro l'umidità

Per ridurre al minimo la presenza di umidità sui componenti, procedere come segue:

1. Cambiare I'olio motore.

2. Rimuovere le candele.

3. Versare un cucchiaio (5-10 cc) di olio motore pulito nel cilindro.

4. Tirare la corda di avviamento diverse volte per distribuire l'olio nel cilindro.
5. Rimontare le candele.
6. Tirare la corda di avviamento lentamente, fino ad avvertire una certa resistenza. In quello modo si chiudono le valvole, impedendo all'umidità di entrare nel cilindro del motore. Riportare delicatamente la corda di avviamento in posizione.

Informazioni generali

• Per riporre la macchina per lunghi periodi, scegliere una posizione ben ventilata e al riparo dall'umidità, per prevenir la ruggine e la corrosione. Evitare luoghi in cui sua presente una fonte di accensione.
• Svuotando il serbatoio del carburante si ridurra al minimo la probabilità che si verifichino perdite di carburante.
• Posizionare l'apparecchiatura in modo che il motore sia in piano.
  Inclinando la macchina si possono verificare perdite di carburante o di olio.
• Coprire il motore e l'impianto di scarico per proteggerli alla polvere.

Avviso: Se il motore o l'impiano di scarico sono caldi, possono incendiare o fondere determinati materiali. Non usare teli di plastica come protezione contro la polvere. Una protezione non porosa trattare l'umidità intorno al motore, favondo l'insorgere di ruggine e corrosione.

Preparazione del motore dopo un lungo periodo di inattività

• Controllare il motore come descriptto nella sezione dedicata alla manutenzione.
• Avviare il motore come descririto nella sezione dedicata al funzionamento.

Avviso: Con il tempo, la benzina si ossida e si deteriorata, rendendo dificile l'avviamento. Se i cilindri sono stati ricoperti da un velo d'olio durante la preparazione per il periodo di inattività, all'avviamento il motore potrebbe emettere del fumo. è perfettamente normale.

Programma per la conservazione della macchina Meno di 1 mese

Non è necessaria alcuna preparazione particolare.

Da 1 a 2 mesi

• Riempire con benzina nuova eaggiungere un additivo alla benzina.

Da 2 mesi a 1 anno

• Riempire con benzina nuova eaggiungere un additivo alla benzina.
• Svuotare il carburatore dal carburante.
• Pulire la vaschetta di sedimentazione del carburante.

1 anno e autres

• Svuotare il serbatoio del carburante e il carburatore.
• Pulire la vaschetta di sedimentazione del carburante.
  Rimuovere la candela.
• Versare un cucchiaio di olio motore nel cilindro, dal foro della candela. Far girare lentamente il motore tirando la corda di avviamento per distribuire l'olio. Rimontare la candela.
  Sostituire l'olio.

Schema di manutenzione		Aogi		Il primo mese	Ogni 3 mesi	Ogni 6 mesi	Una volta all'anno
		utilizzato
Olio motore	Controllare	X
	Sostituire		X			X
Vaschetta di sedimentazione	Pulire					X
Candela	Controllare Pulire					X
	Sostituire						X
Protezione candelà	Pulire					X
Regime al minimo Camera di combustione	Controllare Regolare Pulire						X
Luce valvola	Controllare Regolare						X
Serbatoio del carburante ehetto	Pulire						X
Tubo del carburante	Controllare	Ogni due anni (se necessario, sostituire)

Guasto	Possibili cause	Soluizione
L'unità non funziona in modo regolare e vibra intensamente	Bulloni allentatiGruppo unità coclea allentato	Controllare i bulloniControllare il gruppo unità coclea
Il motore non si avvia	Leva dell'acceleratore in posizione errataCandela difettosaSerbatoio del carburante vuotoRubinetto del carburante chiuso	Controllare Sostituire la candelarabboccare il carburanteApriere il rubinetto del carburante
Il motore non funziona in modo regolare	Carburante non adattoCandela sporca	Svuotare il serbatoio del carburante e riempirlo con carburante nuovoPulire la candela
Calò di potenza	Gioco della frizione excessivoCinghia di trasmissione lenta o danneggiata	Regolare il cavò della frizioneSostituire la cinghia di trasmissioneRivolgersi a un centro assistenza autorizzato
Il motore non si avvia o si spegne molto più晚期 l'avviamento	Starter in posizione errataCandela imbrattataCarburante esaurito	Controllare lo starterPulire o sostituire la candela (distanza tra gli elettro: 0,6 mm)Rabboccare il carburante
Espulsione inadequata o assente	Condotto di espulsione intasatoLa coclea non gira Bulloni di sicurezza rotti	Pulire il condotto di espulsione con un oggetto solidoRegolare il cavò della frizione della cocleaSostituire i bulloni di sicurezza o rivolgersi a un centro di assistenza autorizzato
La neve noniene rimossa completeness	Pattini non regolati correttamente	Regolare i pattini

Snow king
Model 566TGE 617TGE		6195BR	619TGE
Model	Loncin LC165FDS	Loncin LC170FDS	B&S 950S	Loncin LC175FDS
Slagvolume cc 182 212 208	265
Arbejdshøjde (cm) 56 61 61	61
Arbejdsbredde (cm) 51 51	51 51
Gear	6 Frem 2 Bak	6 Frem 2 Bak	6 Frem 2 Bak	6 Frem 2 Bak
Vægt (kg) 79,5 83,5 85 94
Dækestørrelse	13"	13"	13"	13"

SPECIFICATIONS

Snow king
Model 566TGE 617TGE		6195BR	619TGE
Model	Loncin LC165FDS	Loncin LC170FDS	B&S 950S	Loncin LC175FDS
Stroke volume cc	182 212	208 265
Working height (cm)	56 61 61	61
Working width (cm)	51 51 51	51
Gear	6 Forward 2 Reverse	6 Forward 2 Reverse	6 Forward 2 Reverse	6 Forward 2 Reverse
Weight (kg)	79,5 83,5	85 94
Tire size	13"	13"	13"	13"

TECHNISCHE DATEN
