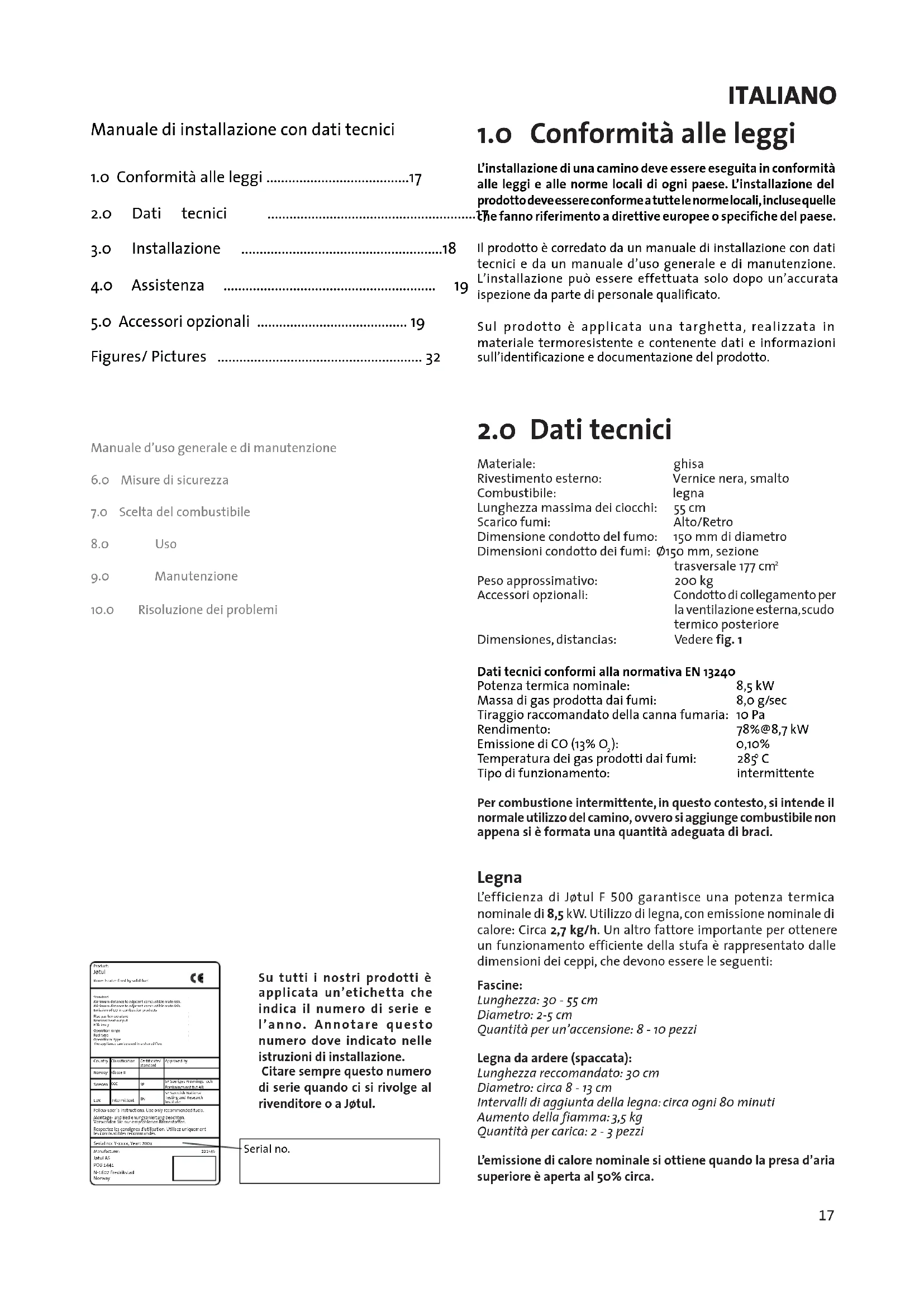

MANUALE UTENTE F 500 Jøtul
IT - Manuale di installazione con dati tecnici 17
IT - Prima dell'uso, si prega di leggere attentamente "Manuale d'uso generale e di manutenzione".
Manuale di installazione con dati tecnici
1.0 Conformità alle leggi ....17
2.0 Dati tecnici
3.0 Installazione 18
4.0 Assistenza
5.0 Accessori opzionali 19
Figures/ Pictures 32
Manuale d'uso generale e di manutenzione
6.0 Misure di sicurezza
7.0 Scelta del combustibile
8.0 Uso
9.0 Manutenzione
10.0 Risoluzione dei problemi
Su tutti i nostri prodotti è applicata un'etichetta che indica il numero di serie e l'anno. Annotare questo numero dove indicato nelle istruzioni di installazione.
Citare sempre questo numero di serie quando ci si rivolge al rivenditore o a Jøtul.
Serial no.
1.0 Conformità alle leggi
L'installazione di una camino deve essere eseguita in conformità alle leggi e alle norme locali di ogni paese. L'installazione del prodotto deve essere conforme a tutte le norme locali, incluse quelle che fanno riferimento a direttive europee o specifiche del paese.
Il prodotto è corredato da un manuale di installazione con dati tecnici e da un manuale d'uso generale e di manutenzione. L'installazione può essere effettuata solo dopo un'accurata ispezione da parte di personale qualificato.
Sul prodotto è applicata una targhetta, realizzata in materiale termoresistente e contenente dati e informazioni sull'identificazione e documentazione del prodotto.
2.0 Dati tecnici
| Materiale: | ghisa |
| Rivestimento esterno: | Vernice nera, smalto |
| Combustibile: | legna |
| Lunghezza massima dei ciocchi: | 55 cm |
| Scarico fumi: | Alto/Retro |
| Dimensione condotto del fumo: | 150 mm di diametro |
| Dimensioni condotto dei fumi: | 150 mm, sezione trasversale 177 cm ^2 |
| Peso approssimativo: | 200 kg |
| Accessori opzionali: | Condotto di collegam la ventilazione esterna termico posteriore |
| Dimensiones, distancias: | Vedere fig. 1 |
Dati tecnici conformi alla normativa EN 13240
| Potenza termica nominale: | 8,5 kW |
| Massa di gas prodotta dai fumi: | 8,0 g/sec |
| Tiraggio raccomandato della canna fumaria: | 10 Pa |
| Rendimento: | 78%@8,7 kW |
| Emissione di CO (13% O_2 ): | 0,10% |
| Temperatura dei gas prodotti dai fumi: | 285°C |
| Tipo di funzionamento: | intermittente |
Per combustione intermittente, in questo contesto, si intende il normale utilizzo del camino, ovvero si aggiunge combustibile non appena si è formata una quantità adeguata di braci.
Legna
L'efficienza di Jøtul F 500 garantisce una potenza termica nominale di 8,5 kW. Utilizzo di legna, con emissione nominale di calore: Circa 2,7 kg/h. Un altro fattore importante per ottenere un funzionamento efficiente della stufa è rappresentato dalle dimensioni dei ceppi, che devono essere le seguenti:
Fascine:
Lunghezza: 30 - 55 cm
Diametro: 2-5 cm
Quantità per un'accensione: 8 - 10 pezzi
Legna da ardere (spaccata):
Lunghezza recomandato: 30 cm
Diametro: circa 8 - 13 cm
Intervalli di aggiunta della legna: circa ogni 80 minuti
Aumento della fiamma: 3,5 kg
Quantità per carica: 2 - 3 pezzi
L'emissione di calore nominale si ottiene quando la presa d'aria superiore è aperta al 50% circa.
ITALIANO
3.0 Installazione
3.1 Pavimento
Basamento
È importante accertarsi che le dimensioni dei basamenti siano adatte al camino. Cf. «2.0 Dati tecnici» per le specifiche sul peso. Durante l'installazione, si consiglia di rimuovere la pavimentazione non fissata al sottofondo (pavimento antivibrante).
Requisiti per la protezione del pavimento di legno
Jøtul F 500 è dotato di uno scudo termico che protegge il pavimento dal calore. Di conseguenza, il prodotto può essere posizionato direttamente su un pavimento di legno rivestito con una piastra di metallo o di un altro materiale ignifugo. Lo spessore minimo consigliato è 0,9 mm.
Eventuali pavimentazioni in materiali infiammabili come linoleum, moquette, ecc. devono essere rimosse da sotto la piastra di protezione del pavimento.
Requisiti per la protezione di pavimento infiammabile davanti alla stufa
La piastra anteriore deve essere conforme alle leggi e alle norme nazionali. Contattare le autorità edili locali in relazione alle disposizioni e ai requisiti di installazione.
3.2 Pareti
Nota importante! Lo sportello laterale del prodotto non deve essere utilizzato se la stufa viene installata in un angolo.
Distanza da pareti di materiale infiammabile – cf. Fig. 1.
È consentito l'utilizzo con condotti del fumo non isolanti con la distanza dalla parete di materiale infiammabile descritta nella fig. 1. L'utilizzo di uno scudo termico (opzionale) può ridurre la distanza come mostrato nelle fig. 1. Il prodotto è stato testato con le distanze dalla parete di materiale infiammabile mostrate nelle fig. 1.
Distanza da muri combustibili protette da materiale tagliafuoco
Requisito del muro tagliafuoco
Il muro tagliafuoco deve avere uno spessore di almeno 100 mm ed essere realizzato in blocchi di calcestruzzo a mattone o calcestruzzo leggero. È possibile utilizzare anche altri materiali e strutture provviste della necessaria documentazione.
3.3 Soffitto
La distanza minima tra la stufa e il soffitto in materiale infiammabile deve essere almeno di 1200 mm.
3.5 Canna fumaria e condotto
- Il caminetto può essere connesso a una canna fumaria e a un condotto dei fumi che siano approvati per caminetti a combustibile solido con temperatura del gas prodotto dal fumo specificato nella sezione «2.0 Dati tecnici».
- La sezione trasversale del caminetto deve trovarsi in posizione parallela rispetto alla sezione trasversale del condotto. Per calcolare la sezione trasversale corretta della canna fumaria, vedere la sezione «2.0 Dati tecnici».
- È possibile collegare più caminetti a combustibile solido alla stessa canna fumaria, a condizione che la sezione trasversale della canna fumaria sia sufficientemente ampia.
- Il collegamento con la canna fumaria deve essere effettuato in conformità alle istruzioni di installazione fornite dal produttore della stessa.
- Montare e posizionare provvisoriamente la stufa, senza praticare alcun foro nella canna fumaria, in modo da individuare la corretta posizione della stufa e del foro sulla canna fumaria. Per le dimensioni minime, vedere fig. 1.
- Assicurarsi che il condotto sia inclinato verso l'alto, verso la canna fumaria.
- Utilizzare un condotto provvisto di portello che consenta di effettuarne la pulizia.
È particolarmente importante che i collegamenti siano abbastanza flessibili. Ciò serve a impedire che un assestamento nell'installazione possa causare la formazione di crepe.
Nota importante! Un collegamento corretto ed ermetico è molto importante per il funzionamento corretto del prodotto.
Tiraggio raccomandato della canna fumaria:vedere anche lesezioni «2.0 Dati tecnici». Se il tiraggio è troppo forte,è possibile controllarlo installando e azionando una valvola di tiraggio.
3.5 Montaggio prima dell'installazione
Nota importante! Prima di procedere all'installazione, ispezionare la stufa e accertarsi che non sia danneggiata.
Il prodotto è pesante. Sarà necessario chiedere aiuto per installare e sistemare la stufa in posizione.
È sempre necessario utilizzare uno scudo termico sotto del produtto. A seconda della posizione della stufa e della distanza desiderata dai materiali non ignifughi, è necessario ordinare e montare uno scudo termico posteriore (vedere fig. 1).
- La piastra ovale è fissata con delle viti durante il trasporto. Rimuovere le viti da sotto la lastra superiore e lasciarla libera. Ciò rende più facili le operazioni di pulizia del camino e della canna fumaria.
- Staccare le alette che trovate all'interno della camera di combustione per la cenere fissate alla sommità e procedere all'installazione. L'aletta anteriore è posizionata a parte sulla sommità della piastra, mentre l'aletta laterale è fissata con la vite connessa alla piastra della di base.
- Fissare lo scudo termico sotto la parte centrale utilizzando 2 viti M6 x 12. Vedere fig. 5.
Montaggio dei condotti
La stufa viene installata con un condotto di 150 mm di diametro. Questo spessore deve essere approvato.
Durante il trasporto, l'apertura di uscita della Jøtul F 500 si trova nella camera di combustione. È possibile scegliere di posizionare l'uscita del condotto sulla parte superiore o posteriore. Le viti per il fissaggio si trovano nell'apposito contenitore.
- I condotti da 150 mm di diametro sono posizionati direttamente sull'apertura di uscita della stufa. Su entrambi i lati dell'uscita si trova una vite (fig. 3A). Le due viti servono a fissare il condotto.
- Segnare con una matita il punto in cui le viti toccano il condotto quando esso si trova al fondo dell'apertura di uscita della stufa e praticare quindi un foro da 5,5 mm nel condotto.
- Utilizzare una guarnizione per sigillare il condotto all'attacco sulla stufa. Posizionare la guarnizione sulla parte inferiore del condotto.
- Fissare il condotto con le viti.
Nota: le giunzioni devono essere completamente sigillate. Eventuali fuoriuscite d'aria potrebbero causare un cattivo funzionamento.
3.6 Controllo delle funzioni (fig. 2)
Quando il prodotto è installato, controllare sempre le funzioni di controllo. È necessario che si muovano con facilità e che funzionino in maniera soddisfacente.
Ventola di tiraggio (A)
Posizione sulla sinistra = chiusa
Posizione sulla destra = completamente aperta
Maniglia (B)
verso sinistra = aperto
verso destra = chiuso
Maniglia (C)
verso destra = aperto
verso sinistra = chiuso
Sportello del ceneraio (E)
Ruotare la manopola in senso orario di mezzo giro.
3.7 Eliminazione della cenere
Jøtul F 500 possiede un ceneraio che rende più semplice rimuovere la cenere.
- Scuotere la cenere attraverso la grata nella piastra di base e quindi nel ceneraio. Indossare un guanto per impugnare la maniglia sul ceneraio ed estrarre la cenere.
- Assicurarsi che il ceneraio non si riempia fino al punto di impedire alla cenere di scendere dalla grata.
- Assicurarsi che lo sportello del ceneraio sia ben chiuso quando la stufa è in funzione.
Per il resto, vedere la descrizione della procedura di rimozione della cenere nel manuale d'uso generale e di manutenzione, al Punto «6.1 Precauzioni generali antincendio».
4.0 Assistenza
Attenzione! Non è consentito apportare al prodotto modifiche non autorizzate. Utilizzare solo parti di ricambio originali.
4.1 Sostituzione del parafiamma
- Il parafiamma consiste in una piastra di vermiculite situata in cima ai condotti che forniscono aria di riserva.
- Rimuovere la piastra.
- Per la reinstallazione seguire la stessa procedura in senso inverso. Assicurarsi che la piastra e fissata bene contro la parete di fondo. Se si utilizzano degli attrezzi maneggiare la piastra con attenzione perché la vermiculite si potrebbe dannegiare.
- Posizionare poi la copertura isolante sopra la piastra del parafiamma.
4.2 Sostituzione delle piastre refrattarie
- La stufa presenta delle piastre refrattarie montate ai lati e mattonelle per alte temperature sul retro.
- Allentare le viti e rimuovere le piastre refrattarie. Per reinstallarle, assicurarsi che l'isolante sia adeguatamente fissato sul retro delle piastre stesse.
- Le mattonelle sul retro sono semplici da cambiare. Sollevare leggermente e tirare verso l'esterno.
5.0 Accessori opzionali
5.1 Condotto di collegamento per la ventilazione esterna - codice cat. 221031
Con l'aiuto di un condotto di collegamento per la ventilazione esterna e di tubo flessibile, è possibile convogliare all'elemento l'aria di combustione direttamente dall'esterno. In questo modo nella stufa sarà sempre presente una quantità di aria tale da permettere un'adeguata combustione.
L'aria viene prelevata direttamente dall'esterno o dalla canna fumaria tramite le prese d'aria.
- Inserire il condotto nell'apposita sede sotto il prodotto.
- Piegare i lembi (fig.4A) in modo da fissare il condotto alla stufa.
- Utilizzando una fascetta per tubi, fissare un tubo flessibile ∅ 80 mm direttamente al condotto di collegamento della stufa, quindi fissarlo all'uscita sul muro o alla canna fumaria.
5.2 Scudo termico posteriore- codice cat. 350956
Le istruzioni per il montaggio sono incluse con il prodotto.
