RSW10D - Subwoofer KLIPSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Subwoofer amplificato
Marca	Klipsch
Modello	RSW-10d
Gamma	Reference
Amplificatore integrato	Sì
Altoparlante	10 pollici
Ingressi	Solo ingresso linea (RCA)
Impostazioni	Volume, modalità EQ (Punch, Depth, Flat), filtro passa-basso (40-120 Hz, disattivabile), fase (0-180°), preimpostazioni (Film, Musica, Notte), luminosità schermo, modalità di alimentazione
Modalità di funzionamento	Auto On (rilevamento segnale) / Always On
Blocco tastiera	Sì
Display	Schermo LCD
Sensore IR	Sì (posteriore)
Alimentazione	Rete AC
Manutenzione	Spolveratura e pulizia con panno asciutto. Evitare prodotti abrasivi o a base di solventi.
Sicurezza	Non esporre all'acqua, non ostruire le aperture di ventilazione, scollegare in caso di temporale, affidare le riparazioni a un professionista.
Garanzia (Stati Uniti e Canada)	5 anni (materiali e fabbricazione), 2 anni (componenti elettronici)
Conformità	Classe B, FCC, CE, ICES-003
Riparabilità	Nessuna parte riparabile dall'utente. Affidare a un professionista.

Domande frequenti - RSW10D KLIPSCH

Come collegare il subwoofer RSW-10d?

Utilizzare l'ingresso LINE IN (RCA) situato sul retro. Collegare il cavo RCA dall'uscita LFE o subwoofer del proprio amplificatore all'ingresso LEFT/LFE (sinistra/LFE) del subwoofer. Per un collegamento stereo, utilizzare entrambi gli ingressi RIGHT e LEFT/LFE. Assicurarsi che l'amplificatore e il subwoofer siano spenti prima di collegare.

Che tipo di cavo utilizzare per il collegamento?

Per l'ingresso linea, utilizzare un cavo RCA schermato standard. Per l'ingresso ad alto livello (non disponibile sul RSW-10d), sarebbe necessario utilizzare filo per altoparlanti di calibro 16 o superiore. Assicurarsi che i collegamenti siano ben serrati.

Perché il mio subwoofer non produce alcun suono?

Verificare che l'interruttore di alimentazione principale sul retro sia in posizione ON. Assicurarsi che il subwoofer sia collegato a una presa di corrente attiva. Controllare che la modalità di alimentazione sia impostata su Auto On o Always On nel menu. Aumentare il volume del subwoofer e dell'amplificatore. Se il problema persiste, provare con un'altra sorgente.

Come regolare il filtro passa-basso?

Accedere al menu Lowpass utilizzando i tasti freccia. Usare le frecce sinistra/destra per regolare la frequenza di taglio tra 40 e 120 Hz. Selezionare una frequenza più alta per casse piccole e una frequenza più bassa per casse di grandi dimensioni. Per disattivare il filtro, impostare su Lowpass OFF LFE Mode.

Come utilizzare le modalità EQ (Punch e Depth)?

Nel menu EQ Mode, selezionare Punch per accentuare le frequenze intorno a 60 Hz (ideale per colonne sonore dinamiche) o Depth per amplificare le frequenze intorno a 30 Hz (per bassi molto profondi). L'impostazione Flat disattiva qualsiasi accentuazione. Notare che le modalità EQ riducono leggermente il livello di uscita massimo.

Come bloccare la tastiera per evitare regolazioni accidentali?

Andare nel menu Keypad Lock. Premere il tasto centrale per bloccare la tastiera. Lo schermo mostra 'Keypad Locked'. Per sbloccare, tenere premuti contemporaneamente i tasti freccia ▲ e ▷ fino a quando appare 'Keypad Unlocked'.

Posso utilizzare un'uscita ad alto livello (High Level) sul RSW-10d?

No, il modello RSW-10d dispone solo di un ingresso LINE IN (RCA). L'ingresso ad alto livello è disponibile solo sui modelli RW-10d e RW-12d. Utilizzare esclusivamente l'ingresso linea per non danneggiare l'apparecchio.

Come pulire il subwoofer?

Spolverare regolarmente con un panno morbido e asciutto o una spazzola per aspirapolvere. Non utilizzare mai prodotti per la pulizia abrasivi, a base di solventi o detergenti aggressivi. Evitare di far penetrare umidità nelle aperture.

Cosa fare in caso di ronzio (hum) proveniente dal subwoofer?

Verificare che il cavo RCA sia ben schermato e correttamente collegato. Evitare di far passare i cavi audio paralleli ai cavi di alimentazione. Provare a collegare il subwoofer a una presa diversa, preferibilmente sullo stesso circuito dell'amplificatore. Se il problema persiste, potrebbe esserci un loop di massa; utilizzare un adattatore di terra se necessario.

Qual è la garanzia del Klipsch RSW-10d?

Per gli Stati Uniti e il Canada, la garanzia è di 5 anni per difetti di materiali e fabbricazione, e di 2 anni per i componenti elettronici e l'amplificatore. È valida solo per l'acquirente iniziale e secondo i termini del manuale. Per gli altri paesi, la garanzia è definita dal distributore locale.

MANUALE UTENTE RSW10D KLIPSCH

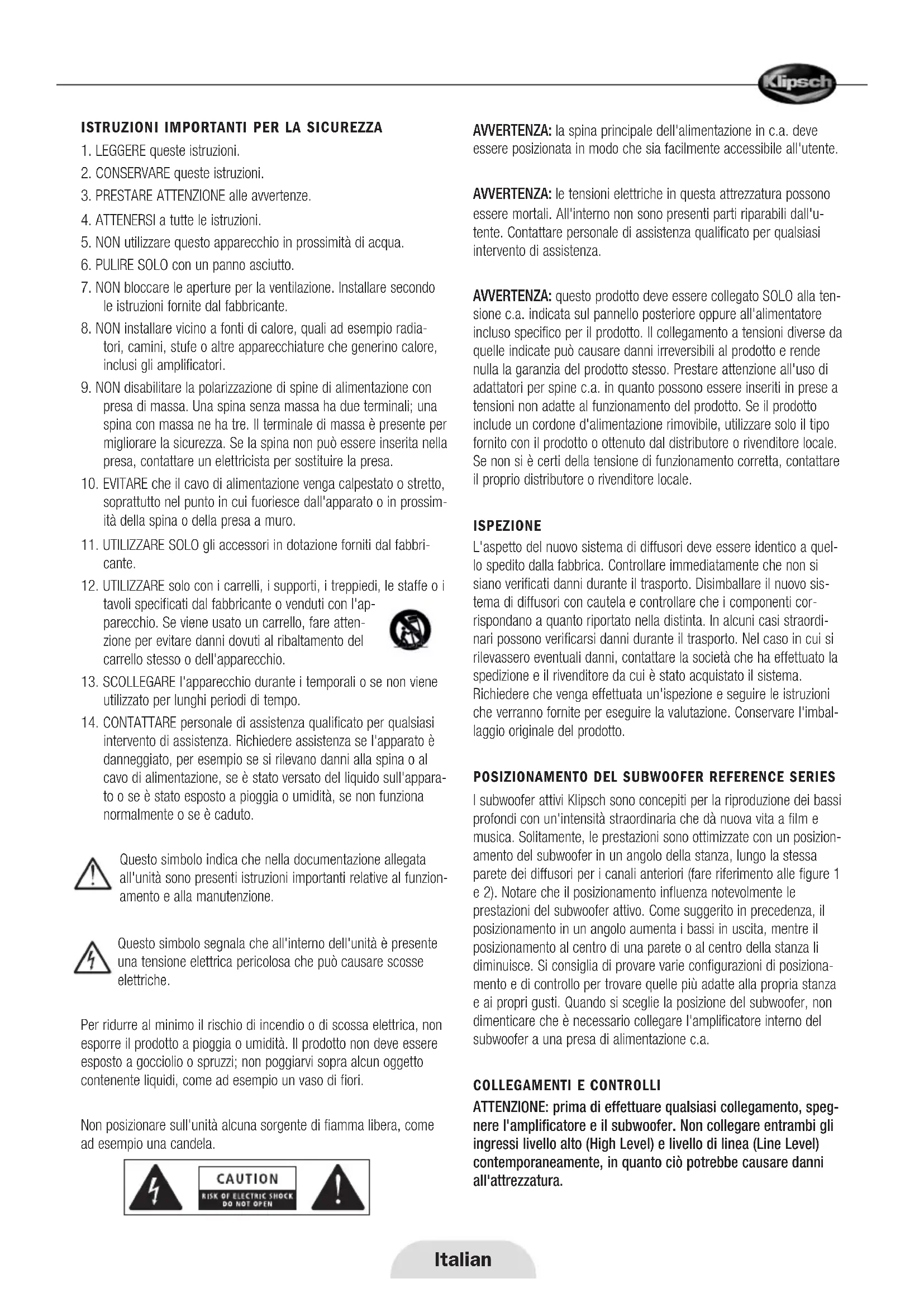

1. LEGGERE queste istruzioni.

2. CONSERVARE queste istruzioni.

3. PRESTARE ATTENZIONE alle awertenze.

4. ATTENERSI a tutte le struzioni.

5. NONutilizzatoquestoapparecchio inprossimitadiacqua.

6. PULIRE SOLO con un panno asciutto.

7. NON bloccare le aperture per la ventilazione. Installare secondo le istruzioni fornite dal fabbricante.

8. NON installare vicino a fonti di calorie, quali ad esempio radiatori, camini, stufe o altre apparecchiature che generino calorie, inclusi gli amplificatori.

9. NON disabilitare la polarizzazione di spine di alimentazione con presa di massa. Una spinaenza massa ha due terminali; una spina con massa ne ha tre. Il terminale di massa è presente per migliorare la sicurezza. Se la spina non può essere insertita nella presa, contattare un elettricista per sostituire la presa.

10. EVITARE che il cavo di alimentazione venga calpestato o stretto, soprattutto nel punto in cui fuoriesce dall'apparato o in prossimità della spina o della presa a muro.

11. UTILIZZARE SOLO gli accessori in dotazione forniti dal fabbricante.

12. UTILIZZARE solo con i carrelli, i supporti, i treppiedi, le staffe o i tavoli specificati dal fabbricante o venduti con l'apparecchio. Se viene usato un carrello, fare attenzione per evitare danni dovuti al ribaltamento del carrello stesso o dell'apparecchio.

13. SCOLLEGARE l'apparecchio durante i temporali o se non viene utilizzato per lunghi periodi di tempo.

14. CONTATTARE personale di assistenza qualificato per qualsiasi intervento di assistenza. Richiedere assistenza se l'apparato è danneggiato, per esempio se si rilevano danni alla spina o al cavo di alimentazione, se è stato versato del liquido sull'apparato o se è stato esposto a pioggia o umidità, se non funziona normalmente o se è caduto.

Questo significato indica che nella documentazione allegata all'unità sono presenti istruzioni importanti relative al funzionamento e alla manutenzione.

Questo significo segnala che all'interno dell'unità è presente una tensione elettrica pericolosa che cui causare scosse elettriche.

Per ridurre al minimo il rischio di incendio o di scossa elettrica, non esporre il prodotto a pioggia o umidità. Il prodotto non deve essere esesto a gocciolio o spruzzi; non poggiarvi sopra alcun oggettoto contente liquidi, come ad esempio un vaso di fiori.

Non posizionare sull'unita alcuna sorgente di fiamma libera, come ad esempio una candela.

AWERTENZA: la spina principale dell'alimentazione in c.a. devesseposizionatainodo che sia facilitamente accessibile all'utente.

AWERTENZA: le tensioni elettriche in questa attrezzatura sono essere mortali. All'interno non sono presenti parti riparabili dall'u-tente. Contattare personale di assistenza qualificato per qualiasi intervento di assistenza.

AVERTENZA: quello prodotto deve essere collegato SOLO alla tensione c.a. individata sul pannello posteriore oppure all'alimentatore incluso specifico per il prodotto. Il collegamento a tensioni diverse da quella indicate più causare danni irreversibili al prodotto e rende nulla la garanzia del prodotto stesso. Prestare attenzione all'uso di adattatori per spine c.a. in quanto possono essere inseriti in prese a tensioni non adatte al funzionamento del prodotto. Se il prodotto include un cordone d'alimentazione rimovibile, utilizzare solo il tipo fornito con il prodotto o ottenuo dal distributore o rivenditore locale. Se non si è certi della tensione di funzionamento corretta, contatterile proprio distributore o rivenditore locale.

ISPEZIONE

L'aspetto del nuovo sistema di diffusori devese essere identico a quello spedito alla fabbrica. Controllare immediatamente che non si siano verificati danni durante il trasporto. Disimballare il nuovo ricerca di diffusori con cautela e controllare che i componenti corrispondano a quanto riportato nella distinta. In alcuni casi straordinari possono verificarsi danni durante il trasporto. Nel caso in cui si rilevassero eventuali danni, contattare la società che ha effettuato la spedizione e il rivenditore da cui è stato acquistato ilsystema. Richiedere che venga effettuata un'ispezione e seguire le istruzioni che verranno fornite per eseguire la valutazione. Conservare l'imballaggio originale del prodotto.

I subwoofer attivi Klipsch sono concepi per la riproduzione dei bassi profondi con un'intensità straordinaria che da nuova vita a film e musica. Solitamente, le prestazioni sono ottimizzate con un posizionamento del subwoofer in un angolo della stanza, lungo la stessa parete dei diffusori per i canali anteriors (fare riferimento alle figure 1 e 2). Notare che il positizamento influenza notevolmente le prestazioni del subwoofer attivo. Come suggerito in precedenza, il posizionamento in un angolo aumento i bassi in uscita, nelle il positizamento al centro di una parete o al centro della stanza li diminuisce. Si consiglia di provare varie configurazioni di posizionamento e di controllo per trovare quella più adatte alla propria stanza e ai propri gusti. quando si scegli la posizione del subwoofer, non dimiticare che è necessario collegare l'amplificatore interno del subwoofer a una presa di alimentazione c.a.

COLLEGAMENTI E CONTROLLI

ATTENZIONE: prima di effettuare qualsiasi collegamento, spegnere l'amplificatore e il subwoofer. Non collegare entrambi gli ingressi livello alto (High Level) e livello di linea (Line Level) contemporaneamente, in quanto ciò potrebbe causare danni all'attrezzatura.

RW-10d / RW-12d / RSW-10d

"LINE IN" - Questo è l'ingresso standard predefinito per il subwoofer. Accetta segnali dai canali destro e sinistro del preamplificatore e dalle uscite subwoofer o LFE dei componenti elettronici tramite gli spinotti di ingressro RCA. Collegareagli ingresso destro "RIGHT"e/o sinistro "LEFT/LFE"sul pannello posteriore del subwoofer (vedere le figure 3 e 5).

RW-10d / RW-12d

"HIGH LEVEL IN" - Questi collegamenti possono essere utilizzati in alternatively al collegamento di linea di livello. Utilizzato cavi audio di spessore minimo 16 AWG, collegare il terminale rosso "positivo" (+) del canale sinistro dell'amplificatore al terminale rosso "positivo" (+) del canale sinistro "HIGH LEVEL IN" del subwoofer. Collegare il terminale nero "negativo" (-) del canale sinistro dell'amplificatore al terminale nero "negativo" (-) del canale sinistro "HIGH LEVEL IN" del subwoofer. Ripetere esta procedura per il collegamento del canale destro (vedere la figura 4). Verificare che i cavi denudati in ciascun collegamento non tocchino li altri terminali, in quanto quello potrebbe danneggiare l'attrezzatura.

CONTROLLI

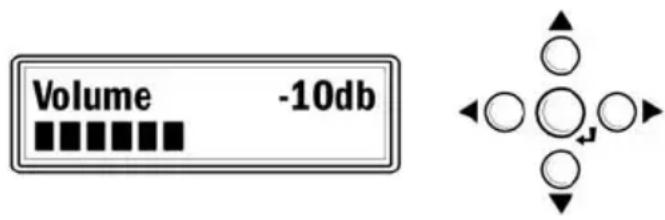

Per accederare a tutti i controllo del subwoofer e modificarne le impostazioni, utilizzare i tasti e lo schermo presenti sul lato superiore della cassa del subwoofer. L'unica eccezione è l'interruttore dell'alimentazione c.a. che si trova sul pannello posteriore del subwoofer.

• Utilizzare il tastingo (alto) o (basso) per scorrere l'elenco di opzioni di controllo.
  Utilizzare i tasti (sinistra) o (destra) per regolare le impostazioni dell'opzione di controllo selezionata.
• Usare il tastinge quando lo schermo visualizza per memorizzare e leggere impostazioni personalizzate o per bloccare la tastiera.
• Dopo aver regolato i singoli parametri di controllo per "Volume", modalità di equalizzazione "EQ Mode", fatto passa basso "Low-pass filter" e fase "Phase", le impostazioni sono essere memorizzate in una delle tre memorie utente disponibili, chiamate "Movie" (film), "Music" (musica) e "Night" (notte). In quello modosi possono caricare contemporaneamente tutte le impostazioni precedenti, personalizzato le prestazioni del subwoofer per compensare per i materiali e utilizi diversi possibili.
• Se non vengono effettuate modifiche per 30 secondi nelle sono visualizzati alto impostazioni, lo schermo torna alla visualizzazione del "Volume".
• Durante periodi di tempo in cui l'umidità nell'aria è Bassa, una scarica elettrostatica sul subwoofer potrebbe interrompere temporaneamente il segnale in uscita o causare cambiamenti al contento dello schermo LCD. Eventuali errors nel contento dello schermo vengono corretti dalchio di modalità dello schermo stesso.

"Volume" - Usare i tasti destro e sinistro per regolare il volume del subwoofer a un livello corrispondente all'uscita dei diffusori principali. Il controllo del volume sull'amplificatore o il preamplificatore principale delsystema controllerà il volume del subwoofer e dei diffusori full range. Premere e mantenere premuto (oppure premere e rilasciare) il tasto sinistro per ridurre il volume del subwoofer. Premere e mantenere premuto (oppure premere e rilasciare) il tasto destro per augmentare il volume del subwoofer sono al livello desiderato. Da esta schermata premere il tasto in basso per accederate alle other impostazioni di controllo.

"Recall Settings" (carica impostazioni) - Questa schermata viene utilizzata per selezionare una delle tre memorie contenti impostazioni definibili dall'utente, chiamate "Movie" (film), "Music" (musica) e "Night" (notte). Utilizzato i tasti destro e sinistro per selezionare il gruppo di impostazioni memorizzate desiderato e premere il tasto centrale per caricare tali impostazioni. Viene visualizzato il messaggio "Settings Recalled!" che indica che le impostazioni sono state caricate. Tutte le impostazioni personalizzate presente nelle tre memorie possono essere cancellate e ripristinate ai valori predefiniti Scorrendo verso il basso fino all'ultima schermata "System Info". Premere il tasto destro due volte per accederate alla schermata di ripristino delsystema "System Reset". Premere il tasto centrale per ripristinare tutte le impostazioni personalizzate con i valori predefiniti. Viene visualizzato il messaggio "Reset Complete" che indica che il ripristino è stato completato. Durante l'impostazione iniziale,ignore questa schermata fino a quando non sono state completate tutte le altre regolazioni iniziali. Da QUESTa schermata premere il tasto in basso o in alto per accedere alle altre impostazioni di controllo.

"EQ Mode" (modalità di equalizzazione) - Questa schermata viene utilizzata per selezioneare due impostazioni di esaltazione dei bassi, chiamate "Punch" (intensità) e "Depth" (profondità). Sono concepite per l'uso con vari tipi di materiale audio, come ad esempio colonne sonore o la musica. L'impostazione "Punch" esalta la regione attorno a 60Hz nelle l'impostazione "Depth" esalta quella attorno a 30Hz. Una terza impostazione "Flat" è disponibile per disabilitare entrambé le impostazioni. L'uso di una delle due impostazioni di equalizzazione causa una leggera riduzione delle capacità di uscita massime del subwoofer, in quanto è necessaria una maggiore potenza dall'amplificatore del subwoofer. Utilizzato i tasti destro e sinistro per selezioneare le impostazioni di equalizzazione desiderata. Da esta schermata premere il tasto in basso o in alto per accederere alle altre impostazioni di controllo.

"Lowpass" (passa basso) - Questa schermata viene utilizzata per regolare la frequenza superiore del subwoofer per miscelare il suono correttamente con i diffusori principali del sistema. Una frequenza (Hz) maggiore viene utilizzato di solito con diffusori più piccoli con uscite dei bassi limitate, nelle un'impostazione della frequenza più Bassa viene spesso usata con modelli da pavimento di dimensioni maggiori. Questo filtro cui è essere regolato tra 40Hz e 120Hz , se necessario, oppure cui è essere disabilitato se la funzione di filtrlo passa basso viene eseguita dai componenti elettronici del sistema. Utilizzato i tasti destro e sinistro per regolare il filtrto passa basso. Per escludere questo filtrato premente e mantenere premuto il tasto

destro fino a quando viene visualizzato il messaggio "Lowpass OFF LFE Mode" (passa basso Off modalità LFE). Per ulteriori informazioni sulla gestione dei bassi,fare riferimento al manuale dell'utente del processore surround. Da esta schermata premere il tasto in basso o in alto per accedere alle altre impostazioni di controllo.

"Phase" (Fase) - Questa schermata viene utilizzata per regolare la fase acustica del subwoofer per farla correspondere a quella dei diffusori principali. Utilizzato i tasti destro e sinistro per regolare la fase del subwoofer tra 0^ e 180^ . L'impostazione corretta per quello parametro dipende molto dall'acustica della stanza e alla posizione del subwoofer nella stanza. Dopo aver impostato i controlli del volume e del filtrlo passa basso, selezionare il valore 0^ per la fase e riproduire della musica che abbia bassi evidenti e ripetuti, ponendosi nella posizione di ascolto. Ripetere esta procedura per le impostazioni a 180^ e utilizzato i valori che permettono di massimizzazione l'uscita dei bassi. Se nessuna delle due impostazioni è migliorhe dell'altra, si consiglia di provare impostazioni intermedie. Da QUESTa schermata premere il tasto in basso o in alto per accedere alle altre impostazioni di controllo.

"Save Settings" (salva impostazioni) - Questa schermata viene utilizzata per salvare tutte le impostazioni di controllo precedenti in una delle tre memorie predefinite ("Music", "Movie" e "Night"). Utilizzato i tasti destro e sinistro per selezione il gruppo di impostazioni predefinite e premere il tasto centrale per memorizzare le impostazioni di controllo attuali. Viene visualizzato il messaggio "Settings Saved!" che indica che le impostazioni sono state salvate. Dopao aver salvato le impostazioni nella memoria, lo schermo torna alla visualizzazione predefinita di regolazione del "Volume". Da questa schermata premere il tasto in basso per accedere alle altre impostazioni di controllo.

"Disp Brightness" (luminosità schermo) - Questa schermata permette di impostare la luminosità dello schermo. Utilizzare i tasti destro e sinistro per selezionare uno di 4 opzioni di luminosità. Da但这a schermata premere il tasto in basso o in alto per accedere alle altre impostazioni di controllo.

"Power" (accensione) - Questa schermata permette di selezionare tra le modalità "Auto On" (accensione automatica) e "Always On" (sempre accesso) per l' amplificatore del Subwoofer. Utilizzare i tasti destro e sinistro per selezionare una delle due modalità. Quando è selezionato "Auto On", il subwoofer si accende automaticamente quando rileva un segnale in ingresso. Dopo 20 minuti alla segnale si spegne automaticamente e sullo schermo viene visualizzato "Standby". Nella modalità "Always On" il subwoofer restsa accesso se l'interruttore di alimentazione c.a. principale sul pannello posteriori del subwoofer è nella posizione On. Da questa schermata premere il tasto in basso o in alto per accedere alle altre impostazioni di controllo.

"Keypad Lock" (Blocco tastierino) - Questa schermata viene usata per bloccare il tastierino ed evitare che le impostazioni vengano modificate da altri utenti. Dopo aver completato tutte le regolazioni desiderate, premere il tasting centrale per bloccare il tastierino. Viene visualizzato "Keypad Locked Hold and to unlock" (tastierino bloccato, premere i tasting e per sbloccare). Lo schermo torna

quindi nuovamente alla schermata "Volume" predefinita. Per sbloccare il tastierino premere e mantenere premuti i tasti destro e sinistro fino a quando non viene visualizzato il messaggio "Keypad Unlocked" (tasti sbloccati). Lo schermo torna nuovamente alla schermata "Volume" predefinita. Si consiglia di prenderenota di tutte le impostazioni per un utilizzo futuro, nel caso in cui il tastierino fosse sbloccato e le impostazioni venissero modificate da un'alto utente.

Per ulteriori informazioni sui controlli menzionati in quello manuale e sulle impostazioni di gestione dei bassi dei componenti elettronici, consultare il proprio rivenditore autorizzato Klipsch o visitare www.klipsch.com.

FUNZIONALITA DEL PANNELLO POSTERIORE

INTERRUPTORE D'ACCENSIONE - Questo è l'interruttore principale per l'alimentazione c.a. del subwoofer. Per utilizzato il subwoofer e per attivare la funzionalità "AUTO/ON", l'interruttore delve essere nella posizione "ON". Posizionale l'interruttore nella posizione "OFF" se su prevede che il subwoofer non venga usato per un lungo periodo (ad esempio durante una vacanza).

SENSORE IR - Un sensore per telecomando a raggi infrarossi è incluso nel pannello posteriore del subwoofer per permettere l'integrazione con sistemi di controllo a distance di audio e video. Per otteneri codici IR per quello subwoofer visitare www.klipsch.com. Per quosti modelli non è disponibile un telecomando specifico.

CURA E PULIZIA DEL SUBWOOFER ATTIVO

Il subwoofer è protetto da uno strato direvole di vinile che necessita solo di essere spolverato o pulito con un panno asciutto di tanto in tanto. Non utilizzato alcun detergente abrasivo, a base di solventi o troppo aggressivo. L'accessorio spazzola di un aspirapolvere può essere usato per rimuovere eventuale polvere dal subwoofer.

GARANZIA APPLICABILE AL DI FUORI DI STATI UNITI E CANADA

Se questo prodotto viene venduto fuori degli Stati Uniti o del Canada, è coperto da una garanzia conforme alle leggi locali e la validità di tale garanzia è di esclusiva responsabilità del distributore del prodotto stesso. Per richiedere un intervento in garanzia rivolgersi al rivenditore o al distributore.
