Tipo di prodotto	Auto radiocomandata scala 1/10
Marca	Vaterra
Modello	1986 Chevrolet K5 Blazer Ascender
Età consigliata	14 anni e più
Larghezza carreggiata anteriore	254 mm
Altezza totale	165 mm
Scala	1/10
Tipo di telaio	Kit da montare
Alimentazione	Batteria ricaricabile (non inclusa) e pile per trasmettitore
Funzioni principali	Sterzo, accelerazione, frenata, cambio di velocità opzionale
Elementi necessari non inclusi	Trasmettitore 3 canali, ricevitore, servo sterzo, servo cambio di velocità opzionale, controller ESC, batteria, caricabatterie, motore, vernice policarbonato
Strumenti necessari	Pinza tagliente, pinza a becchi sottili, coltello da modellismo, saldatore
Trasmissione	4 ruote motrici con assale anteriore e posteriore
Sospensione	Ammortizzatori ad olio regolabili
Manutenzione	Controllare l'ingranaggio, pulire dopo l'uso, conservare al riparo dall'umidità
Garanzia	6 mesi (parti e manodopera), 18 mesi di obbligo di garanzia
Riparabilità	Pezzi di ricambio disponibili tramite rivenditore autorizzato; riparazioni meccaniche a carico dell'utente
Sicurezza	Non utilizzare senza supervisione di un adulto; mantenere una distanza di sicurezza; evitare l'acqua
Uso raccomandato	Spazi aperti, lontano da veicoli e persone
Smaltimento	Non gettare nei rifiuti domestici; depositare in un punto di raccolta RAEE

Domande frequenti - 1986 Chevrolet K5 Blazer Ascender Vaterra

Quali elementi sono necessari per far funzionare il Vaterra 1986 Chevrolet K5 Blazer Ascender?

Avrai bisogno di un trasmettitore 3 canali, di un ricevitore, di un servo di sterzo, eventualmente di un servo cambio di velocità, di un controller ESC, di una batteria, di un caricabatterie, di un motore e di vernice policarbonato per la carrozzeria.

Come regolare l'ingranaggio del pignone e della corona?

Allentare le viti di fissaggio del motore, posizionare un pezzo di carta tra il pignone e la corona, far scorrere il motore per accostarli, serrare le viti, quindi rimuovere la carta. Verificare un leggero gioco senza rumore eccessivo.

Qual è l'età consigliata per utilizzare questo modello?

L'età consigliata è 14 anni e più. Non è un giocattolo e richiede la supervisione di un adulto per i più giovani.

Come mantenere gli ammortizzatori?

Tenere l'ammortizzatore verticale, riempire con olio per ammortizzatori, alzare/abbassare lentamente lo stelo per eliminare le bolle, pulire l'eccesso e avvitare il tappo.

Cosa fare in caso di perdita di controllo radio?

Le interferenze possono causare una perdita di controllo momentanea. Mantenere una distanza di sicurezza e utilizzare il modello in uno spazio aperto, lontano da fonti di interferenza.

Posso utilizzare parti non compatibili con questo modello?

No. Utilizzare solo parti approvate da Horizon Hobby per evitare danni o lesioni. Qualsiasi modifica non autorizzata annulla la garanzia.

Come ottenere pezzi di ricambio?

Contatta il tuo rivenditore autorizzato o Horizon Hobby direttamente. Consulta il sito www.vaterrarc.com per l'elenco dei pezzi.

Qual è la procedura di garanzia?

La garanzia è di 6 mesi con obbligo di 18 mesi. Fornire una prova d'acquisto. Horizon deciderà se riparare o sostituire il prodotto. Le spese di spedizione sono a tuo carico.

Posso utilizzare questo modello sotto la pioggia?

No. Evitare qualsiasi esposizione all'acqua poiché l'umidità danneggia i componenti elettronici. Utilizzare solo con tempo asciutto.

Come smaltire il prodotto a fine vita?

Non gettare il prodotto nei rifiuti domestici. Depositarlo in un punto di raccolta RAEE (rifiuti di apparecchiature elettriche) conformemente alla normativa europea.

MANUALE UTENTE 1986 Chevrolet K5 Blazer Ascender Vaterra

Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono soggetti a cambiamenti a totale discrezione di Horizon Hobby, LLC. Per una documentazione aggiornata sul prodotto, visitare il sito horizonhobby.com e fare clic sulla sezione Support del prodotto.

significato dei termini usati

Nella documentazione relativa al prodotto vengono utilizzati i seguenti termini per indicare i vari livelli di pericolo potenziale durante l'uso del prodotto:

AVVISO: Indica procedure che, se non debitamente seguite, possono determinare il rischio di danni alle cose E il rischio minimo o nullo di lesioni alle persone.

ATTENZIONE: Indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose E di gravi lesioni alle persone.

AVVERTENZA: Indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose, danni collaterali e gravi lesioni alle persone O il rischio elevato di lesioni superficiali alle persone.

AVVERTENZA: Leggere TUTTO il manuale di istruzioni e familiarizzare con le caratteristiche prodotto prima di farlo funzionare. Un uso improprio del prodotto può causare danni al prodotto e alle altre cose e gravi lesioni alle persone.

Questo modello è un prodotto sofisticato per appassionati di modellismo. Deve essere azionato in maniera attenta e responsabile e richiede alcune conoscenze basilari di meccanica. L'uso improprio o irresponsabile di questo prodotto può causare lesioni alle persone e danni al prodotto stesso o alle altre cose. Questo prodotto non deve essere utilizzato dai bambini senza la diretta supervisione di un adulto. Non tentare di smontare, utilizzare componenti incompatibili o modificare il prodotto in nessun caso senza previa approvazione di Horizon Hobby, LLC. Questo manuale contiene le istruzioni per la sicurezza, l'uso e la manutenzione del prodotto. È fondamentale leggere e seguire tutte le istruzioni e le avvertenze del manuale prima di montare, impostare o utilizzare il prodotto, al fine di utilizzarlo correttamente e di evitare di causare danni alle cose o gravi lesioni alle persone.

Limite minimo di età consigliato: Almeno 14 anni. Non è un giocattolo.

uLteRIORI PReCauZIONl PeR La SICuReZZa e aVVeRtenZe

» Questo modello funziona con comandi radio soggetti all'interferenza di altri dispositivi non controllabili dall'utente. Tale interferenza può provocare una momentanea perdita di controllo ed è pertanto consigliabile mantenere sempre una distanza di sicurezza attorno al modello per evitare il rischio di collisioni o lesioni.
» Utilizzare sempre il modello in spazi aperti liberi da veicoli di grosse dimensioni, traffico e persone.
» Seguire scrupolosamente le istruzioni e le avvertenze relative al modello e a tutti gli accessori (caricabatteria, pacchi batterie ricaricabili ecc.) utilizzati.

» Tenere le sostanze chimiche, i componenti di piccole dimensioni o i componenti elettrici fuori dalla portata dei bambini.
» L'umidità danneggia le parti elettroniche. Evitare il contatto con l'acqua di tutti i dispositivi che non sono stati specificatamente progettati per funzionare in ambiente umido.
» Non mettere in bocca alcun componente del modello poiché potrebbe causare lesioni gravi o persino mortali.
» Non utilizzare il modello se la carica delle batterie della trasmittente è insufficiente.

registrate online il Vostro Prodotto Vaterra

Per avere tutte le informazioni aggiornate sul prodotto. Visitate WWW.VATERRARC.COM cliccando sulla tab Support oggi stesso e seguire le istruzioni per registrare il vostro prodotto.

english deutsch français italiano
	Apply Threadlock Schraubensicherungslack verwenden		Appliquez du frein filet Mettere del frenafiletti
	Apply High Pressure Black Grease	Schwarzes Hochdruckfett auftragen	Appliquer de la graisse haute-pression noire	Applicare grasso nero ad alta pressione
	Apply CA Glue CA-Kleber auftragen Appliquer de la colle CA Applicare colla CA
	Apply Clear Grease Farbloses Schmierfatt auftragen Appliquer de la graisseClear Grease (transparente)			Applicare grasso trasparente
	Degrease with Motor Spray	Mit Motorspray entfetten	Dégraisser au nettoy ant moteur Togliere il grasso non lo spray per motori
	Fill With Silicone Oil Mit Silikonöl füllen Remplir d'huile silicone Riempire con olio al silicone
	Pay Special Attention	Besonders aufpassen Faire particulièrement attention		Prestare molta attenzione
	Cut/Trim	Schneiden/ Abgleichen	Couper/ébavurer	Tagliare / regolare
	Ensure Free Movement	Loichtgängigkeit sicherstellen	Vérifier la liberté de mouvement	Assicurare un movimento libero
	Ensure Free Rotation Freigängigkeit sicherstellen		Vérifier la libre rotation Assicurare un movimento libera
	Ensure Proper Orientation	Passende Ausrichtung sicherstellen	Vérifier l'orientation correcte Assicurare un corretto orientamento
	Push Firm Fest drücken Pousser fermement Spingere forte
	Side Shown Seite dargestellt Côté présenté Mostrato lateralmente
	Assemble Other Side the Same	Andere Seite gleich zusammenbauen	Monter l'autre côté à l'identique	Assemblare l'altro Lo stesso per l'altro lato
	Repeat/Build Multiple Wiederholen/mehrfachbauen		Répéter/assembler plusieurs fois	Ripetere/costruire multiplo
	Screw Partially Provisorisch anschrauben Visser partiellement		Avvitare parzialmente
	DO NOT Over-Tighten/Snug Tight	KEINESFALLS zu stark/bis zum Anschlag anziehen	NE PAS serrer excessivement (serrer juste assez)	NON stringere troppo (stringere sufficientemente)
	Tighten	Fostziehen	Serrer	Stringere

IntROduCtlOn //eInLeltunG //IntROduCtlOn //IntROduZlOne // //

IT Grazie per aver acquistato il Valterra scala 1/10 1986 Chevrolet K-5 Blazer Ascender kit. Noi siamo sicuri che sareto soddisfatti dalle sue prestazioni assendo un veicolo duraturo e resistente. È importante leggere completamente queste istruzioni prima di regolare e di usare il veicolo.

»Trasmettitore e ricevitore (per far funzionare il servo del cambio è necessario un radiocomando a 3 canali)

»Servo dello sterzo

»Servo del cambio (opzionale)

»ESC

»Batteria

»Caricatore

»Motore

»Vernice per policarbonato

Attrezzi necessari

»Pinze con taglio diagonale

»Pinze a becchi stretti

»Taglierino per hobby

»Saldatore a stagno

caractÉristiQues

du VÉhicule assemblÉ

Longueur totale

457mm

Empattement

295mm

Lunghezza totale dello chassis

457mm

Interasse

295mm

Larghezza zona anteriore

254mm

Altezza generale

165mm

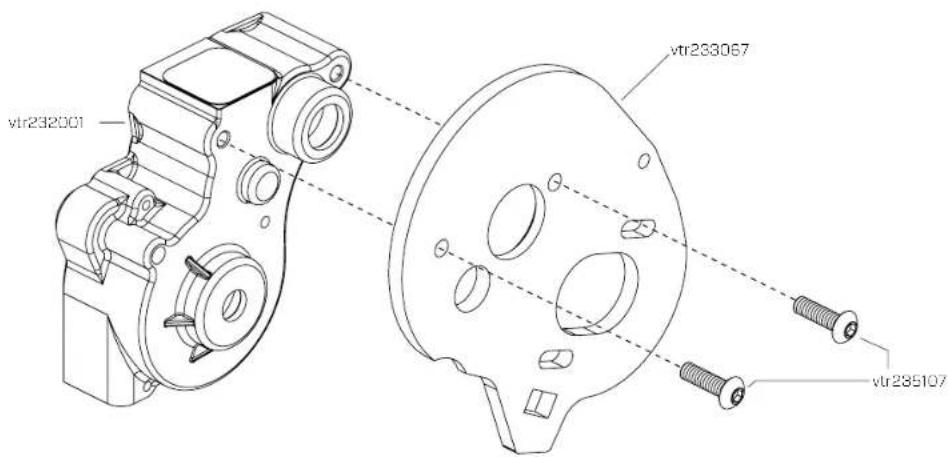

a-1

mOtOR mOunt aSSemBLY mOntaGe mOtORHaLteR aSSemBLaGe du SuPPORt mOteuR aSSemBLaGGIO SuPPORtO mOtORe

Vtr235107 x 2

103×10mm

vtr232001 vtr233067 vtr235107

tRanSmISSIONaSSemBLY

mOntaGe GetRleBe

aSSemBLaGe de La tRanSmlSSION

aSSemBLaGGIO tRaSmISSIOne

a-2

vtr237009 BLACK CREASE vtr232017 vtr232068 vtr237009

Vtr237009 x 2

5×10×4mm

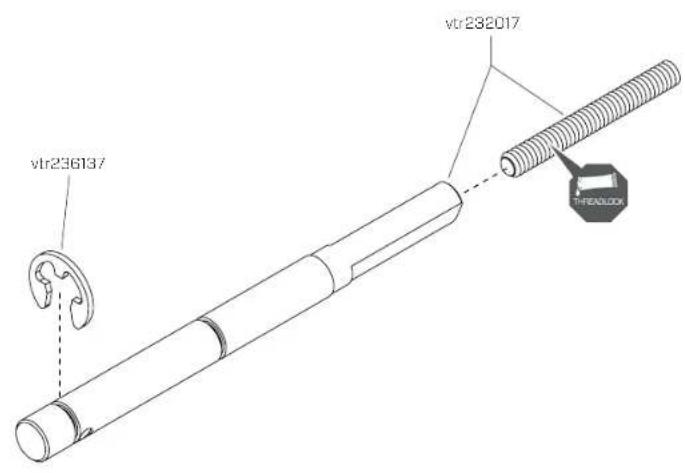

a-3

tRanSmlSSIONaSSemBLY

mOntaGe GetRleBe

aSSemBLaGe de La tRanSmISSION

aSSemBLaGGIO tRaSmlSSIOne

Vtr236137×1

1.0777

vtr236137 vtr232017 THREADLOCK

tRanSmISSIONaSSemBLY

mOntaGe GetRleBe

aSSemBLaGe de La tRanSmlSSION

aSSemBLaGGIO tRaSmISSIOne

a-4

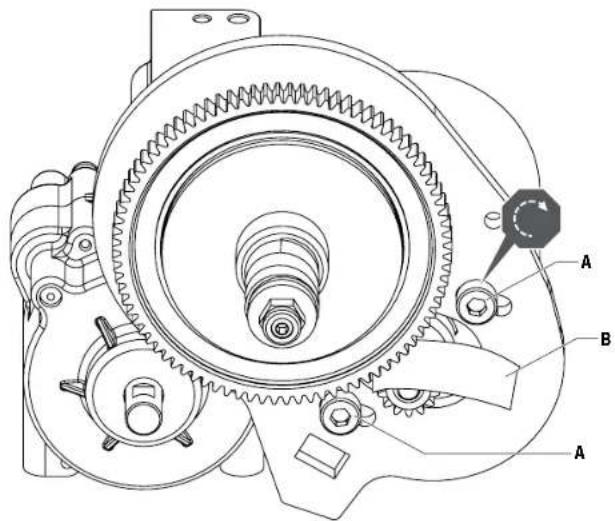

Il giusto gioco per gli ingranaggi è importante per evitare di danneggiare i componenti della trasmissione. Seguire queste semplici indicazioni:

1. Allentare le viti che trattengono il motore (A).
2. Mettere un piccolo pezzo di carta (B) tra il pignone e la corona.
3. Spostare il motore finché il pignone spinge contro la corona.
4. Stringere le viti del motore senza esagerare. Si raccomanda l'uso di frenafiletti.
5. Togliere la carta.

Dovrebbe rimanere un leggero gioco tra il pignone e la corona. Non dovrebbe esserci nessun rumore quando si aziona il motore.

»Tenere verticale il corpo dell'ammortizzatore e riempirlo con olio specifico.

»Spingere lentamente su e giù il gruppo dell'albero ammortizzatore per togliere dall'olio le bolle di aria.

»Pulire l'esterno del corpo ammortizzatore dall'olio colato. Fissare il tappo dell'ammortizzatore.

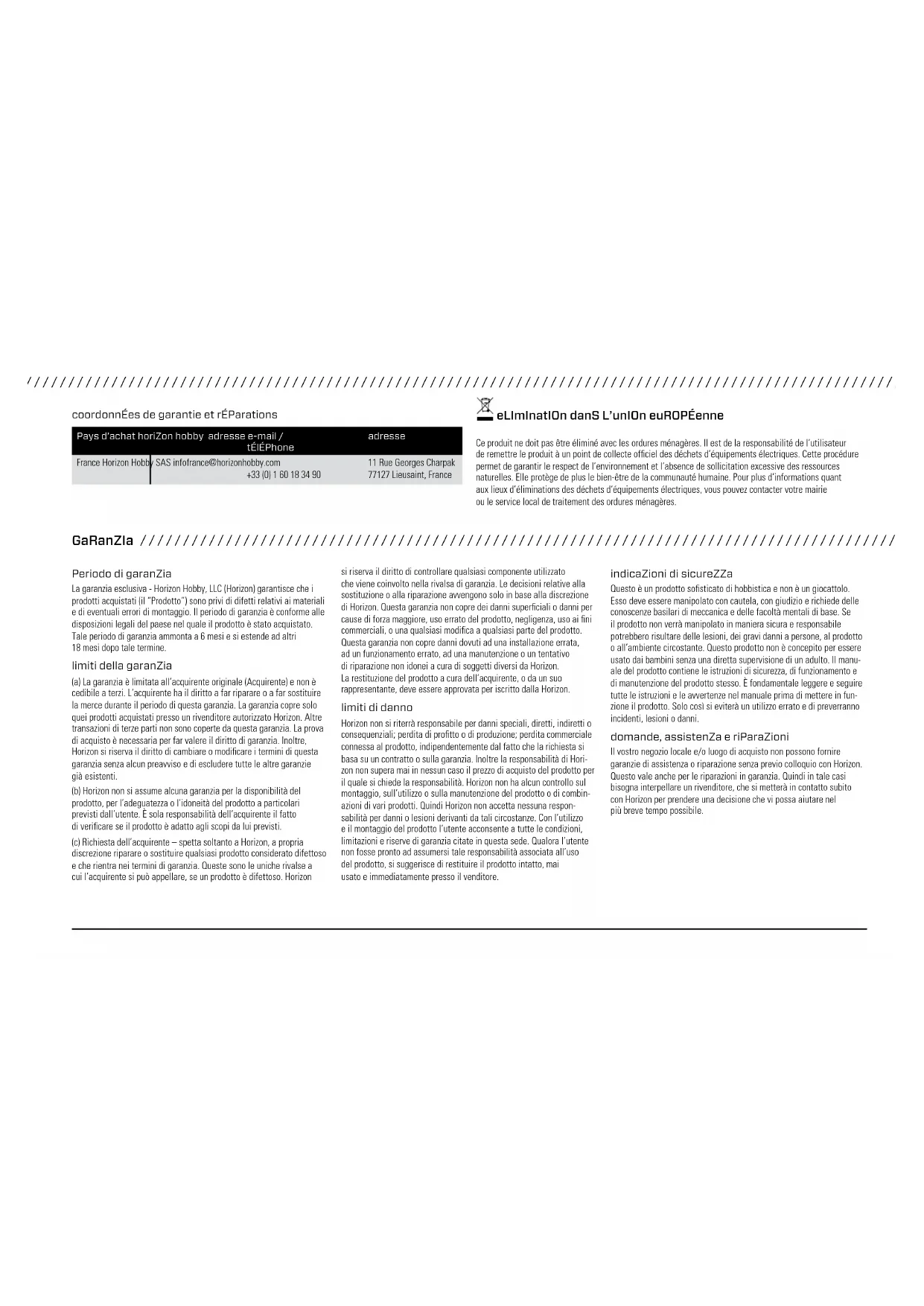

La garanzia esclusiva - Horizon Hobby, LLC (Horizon) garantisce che i prodotti acquistati (il "Prodotto") sono privi di difetti relativi ai materiali e di eventuali errori di montaggio. Il periodo di garanzia è conforme alle disposizioni legali del paese nel quale il prodotto è stato acquistato. Tale periodo di garanzia ammonta a 6 mesi o si estende ad altri 18 mesi dopo tale termine.

limiti della garanzia

(a) La garanzia è limitata all'acquirente originale (Acquirente) e non è cedibile a terzi. L'acquirente ha il diritto a far riparare o a far sostituire la merce durante il periodo di questa garanzia. La garanzia copre solo quei prodotti acquistati presso un rivenditore autorizzato Horizon. Altre transazioni di terze parti non sono coperte da questa garanzia. La prova di acquisto è necessaria per far valere il diritto di garanzia. Inoltre, Horizon si riserva il diritto di cambiare o modificare i termini di questa garanzia senza alcun preavviso e di escludere tutte le altre garanzie già esistenti.

(b) Horizon non si assume alcuna garanzia per la disponibilità del prodotto, per l'adeguatezza o l'idoneità del prodotto a particolari previsti dall'utente. È sola responsabilità dell'acquirente il fatto di verificare se il prodotto è adatto agli scopi da lui previsti.

(c) Richiesta dell'acquirente – spetta soltanto a Horizon, a propria discrezione riparare o sostituire qualsiasi prodotto considerato difettoso e che rientra nei termini di garanzia. Queste sono le uniche rivalse a cui l'acquirente si può appellare, se un prodotto è difettoso. Horizon

si riserva il diritto di controllare qualsiasi componente utilizzato che viene coinvolto nella rivalsa di garanzia. Le decisioni relative alla sostituzione o alla riparazione avwengono solo in base alla discrezione di Horizon. Questa garanzia non copre dei danni superficiali o danni per cause di forza maggiore, uso errato del prodotto, negligenza, uso ai fini commerciali, o una qualsiasi modifica a qualsiasi parte del prodotto. Questa garanzia non copre danni dovuti ad una installazione errata, ad un funzionamento errato, ad una manutenzione o un tentativo di riparazione non idonei a cura di soggetti diversi da Horizon. La restituzione del prodotto a cura dell'acquirente, o da un suo rappresentante, deve essere approvata per iscritto dalla Horizon.

limiti di danno

Horizon non si riterrà responsabile per danni speciali, diretti, indiretti o consequenziali; perdita di profitto o di produzione; perdita commerciale connessa al prodotto, indipendentemente dal fatto che la richiesta si basa su un contratto o sulla garanzia. Inoltre la responsabilità di Horizon non supera mai in nessun caso il prezzo di acquisto del prodotto per il quale si chiede la responsabilità. Horizon non ha alcun controllo sul montaggio, sull'utilizzo o sulla manutenzione del prodotto o di combinazioni di vari prodotti. Quindi Horizon non accetta nessuna responsabilità per danni o lesioni derivanti da tali circostanze. Con l'utilizzo e il montaggio del prodotto l'utente acconsente a tutte le condizioni, limitazioni e riserve di garanzia citate in questa sede. Qualora l'utente non fosse pronto ad assumersi tale responsabilità associata all'uso del prodotto, si suggerisce di restituire il prodotto intatto, mai usato e immediatamente presso il venditore.

indicaZioni di sicureZZa

Questo è un prodotto sofisticato di hobbistica e non è un giocattolo. Esso deve essere manipolato con cautela, con giudizio e richiede delle conoscenze basilari di meccanica e delle facoltà mentali di base. Se il prodotto non verrà manipolato in maniera sicura e responsabile potrebbero risultare delle lesioni, dei gravi danni a persone, al prodotto o all'ambiente circostante. Questo prodotto non è concepito per essere usato dai bambini senza una diretta supervisione di un adulto. Il manuale del prodotto contiene le istruzioni di sicurezza, di funzionamento e di manutenzione del prodotto stesso. È fondamentale leggere e seguire tutte le istruzioni e le avvertenze nel manuale prima di mettere in funzione il prodotto. Solo così si eviterà un utilizzo errato e di preverranno incidenti, lesioni o danni.

domande, assistenZa e riParaZioni

Il vostro negozio locale e/o luogo di acquisto non possono fornire garanzie di assistenza o riparazione senza previo colloquio con Horizon. Questo vale anche per le riparazioni in garanzia. Quindi in tale casi bisogna interpellare un rivenditore, che si metterà in contatto subito con Horizon per prendere una decisione che vi possa aiutare nel più breve tempo possibile.

Se il prodotto deve essere ispezionato o riparato, si prega di rivolgersi ad un rivenditore specializzato o direttamente ad Horizon. Il prodotto deve essere Imballato con cura. Bisogna far notare che i box originali solitamente non sono adatti per effettuare una spedizione senza subire alcun danno. Bisogna effettuare una spedizione via corriere che fornisce una tracciabilità e un'assicurazione, in quanto Horizon non si assume alcuna responsabilità in relazione alla spedizione del prodotto. Inserire il prodotto in una busta assieme ad una descrizione dettagliata dei problemi e ad una lista di tutti i singoli componenti spediti. Inoltre abbiamo bisogno di un indirizzo completo, di un numero di telefono per rivolgere ulteriori domande e di un indirizzo e-mail.

garanzia a riParaZione

Le richieste in garanzia verranno elaborate solo se è presente una prova d'acquisto in originale proveniente da un rivenditore specializzato autorizzato, nella quale è bon visibile la data di acquisto. Se la garanzia viene confermata, allora il prodotto verrà riperato o sostituito. Questa decisione spetta esclusivamente a Horizon Hobby.

riParaZioni a Pagamento

Se bisogna effettuare una riparazione a pagamento, effettueremo un preventivo che verrà inoltrato al vostro rivenditore. La riparazione verrà effettuata dopo l'autorizzazione da parte del vostro rivenditore. La somma per la riparazione dovrà essere pagata al vostro rivenditore. Le riparazioni a pagamento avranno un costo minimo di 30 minuti di lavoro e in fattura includeranno le spese di restituzione. Qualsiasi riparazione non pagata e non richiesta entro 90 giorni verrà considerata abbandonata e verrà gestita di conseguenza.

ATTENZIONE: Le riparazioni a pagamento sono

disponibili solo sull'elettronica e sui motori. Le riparazioni a livello meccanico, soprattutto per gli elicotteri e le vetture RC sono molto costose e devono essere effettuate autonomamente dall'acquirente.

garanZia e assistenZa informaZioni Per i contatti

stato in cui il Prodotto e stato acQuistato		horizon hobby indiriZZo e-mail/telefono indiriZZo
Germania Horizon Technischer Serviqe [e-mail]		[phone]	Christian-Junge-Straße 125337 Elmshorn
		Sales: Horizon Hobby GmbH

SmaLtlmentO aLL'InteRnO deLL'unlOne euROPea

Questo prodotto non deve essere smaltito assieme ai rifiuti domestici. Invece è responsabilità dell'utente lo smaltimento di tali rifiuti, che devono essere portati in un centro di raccolta designato per il riciclaggio di rifiuti elettronici. Con tale procedimento si aiuterà preservare l'ambiente e le risorse non verranno sprecate. In questo modo si proteggerà il benessere dell'umanità. Per maggiori informazioni sui punti di riciclaggio si prega di contattare il proprio ufficio locale o il servizio di smaltimento rifiuti.

VATERRA®
