MANUALE UTENTE XF 300 POP Trevi

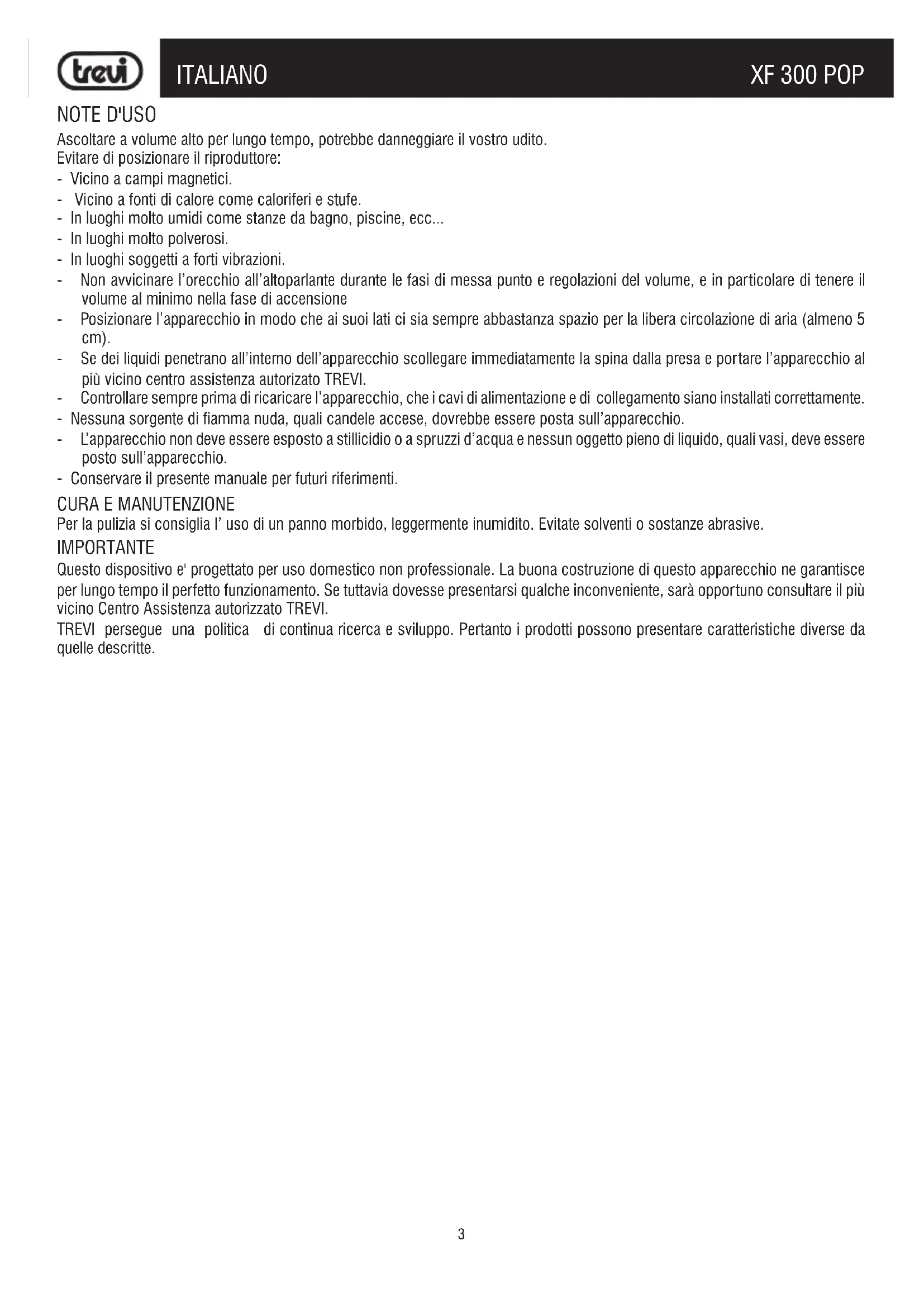

Ascoltare a volume alto per lungo tempo, potrebbe danneggiare il vostro udito.

Evitare di posizionare il riproduttore:

• Vicino a campi magnetici.
• Vicino a fonti di calore come caloriferi e stufe.
• In luoghi molto umidi come stanze da bagno, piscine, ecc...
• In luoghi molto polverosi.
• In luoghi soggetti a forti vibrazioni.
• Non avvicinare l'orecchio all'altoparlante durante le fasi di messa punto e regolazioni del volume, e in particolare di tenere il volume al minimo nella fase di accensione
• Posizionare l'apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la libera circolazione di aria (almeno 5 cm).
• Se dei liquidi penetrano all'interno dell'apparecchio scollegare immediatamente la spina dalla presa e portare l'apparecchio al più vicino centro assistenza autorizzato TREVI.
• Controllare sempre prima di ricaricare l'apparecchio, che i cavi di alimentazione e di collegamento siano installati correttamente.
• Nessuna sorgente di fiamma nuda, quali candele accese, dovrebbe essere posta sull'apparecchio.
• L'apparecchio non deve essere esposto a stillicidio o a spruzzi d'acqua e nessun oggetto pieno di liquido, quali vasi, deve essere posto sull'apparecchio.
• Conservare il presente manuale per futuri riferimenti.

CURA E MANUTENZIONE

Per la pulizia si consiglia l'uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

IMPORTANTE

Questo dispositivo e' progettato per uso domestico non professionale. La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza autorizzato TREVI.

TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte.

DESCRIZIONE CONNETTORI/COMANDI

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ 10 11 12 13 14 15 16 ⑰ ⑱ trevi XFEST

1. Presa ricarica batteria.
2. Tasto ◀◀, selezione traccia precedente.
3. Tasto ▶▶, selezione traccia successiva.
4. Tasto ▶ II, riproduzione e pausa.
5. Tasto MODE, selezione della funzione (Bluetooth, USB, SD, FM e AUX-IN).
6. Display a LED.
7. Ingresso SD Card.
8. Regolazione toni bassi.

CONTENUTO DELLA CONFEZIONE

• Unità
  • Cavo di ricarica (USB/ presa DC)
  • Cavo stereo Jack/Jack 3.5mm

• Microfono con filo

• Controllo Volume.

• Commutatore principale ON/OFF, accensione/spegnimento.

• Ingresso MICROFONO 1.
• Ingresso USB.
• Ingresso MICROFONO 2.
• Ingresso AUX-In.
• Regolazione ECHO Microfono.
• Regolazione Volume Microfono.
• Sub-Woofer.

• Maniglie per il trasporto.

• Manuale istruzioni

• Garanzia

Nota: Conservare il presente manuale per futuri riferimenti

TRASPORTO

Per il trasporto dell'apparecchio potete utilizzare le apposite maniglie(18) estraendole dal mobile.

ALIMENTAZIONE

Questa unità funziona con una batteria interna ricaricabile al litio.

Al primo utilizzo dello speaker, caricarlo per 4-6 ore (NON CARICARE ininterrottamente per più di 8 ore). Il diffusore può essere ricaricato sia da spento che da acceso, noi consigliamo di ricaricarlo sempre con il commutatore di accensione (10) sulla posizione OFF.

Quando la batteria e' in fase di esaurimento o l'apparecchio non si accende, utilizzare il cavo di ricarica in dotazione. Collegare il lato con lo spinotto sul dispositivo nella presa di ricarica batteria (1) e la presa USB alla porta USB del PC o ad un alimentatore esterno da 5V, 1A (non in dotazione).

Stati della spia Led di ricarica sul lato sinistro del display:

• Spia LED ROSSA fissa: con il dispositivo spento o in uso indica che la batteria e' in fase di ricarica.
• Spia LED ROSSA spenta: con il dispositivo spento o in uso indica che l'operazione di ricarica è terminata, la batteria è carica.

Attenzione:

• Non collegare l'apparecchio a prese con tensione diversa da quella indicata (5V).
• Non utilizzare cavi differenti da quello in dotazione.

FUNZIONI DI BASE

ACCENSIONE/SPEGNIMENTO

Premere l'interruttore principale ON/OFF(10) e portarlo in posizione ON per accendere l'apparecchio.

Premere l'interruttore principale ON/OFF(10) e portarlo in posizione OFF per spegnere l'apparecchio.

SELEZIONE DELLA FUNZIONE

Per cambiare la modalità di funzionamento, premere piu' volte il tasto MODE(5) per selezionare RADIO(sul display compare la frequenza), BLUETOOTH(sul display compare "Bt"), USB(solo se sulla presa USB(12) vi è collegata una memoria, sul display compare "Lod" per qualche secondo con una scritta USB sul display), SD (solo se sull'ingresso SD(7) vi è collegata una memoria, sul display compare "Lod" per qualche secondo con una scritta SD sul display), AUX (solo se sull'ingresso Aux-in(14) è collegato il cavo stereo Jack/Jack 3.5mm in dotazione sul display compare "Aux").

REGOLAZIONE DEL VOLUME

1. Ruotare la manopola del volume VOL.(9) per aumentare o diminuire il volume generale di riproduzione.
2. Ruotare la manopola MIC VOL(16) per regolare il volume del segnale sugli ingressi MICROFONI(11) (13). La regolazione agisce sui due ingressi contemporaneamente

REGOLAZIONE TONI BASSI

Ruotare la manopola BASS(8)per regolare i toni bassi.

EFFETTO ECHO

Ruotare la manopola ECHO(15) per aumentare o diminuire l'effetto eco sugli ingressi MICROFONI(11) (13).

Nota: l'effetto eco agisce unicamente sugli ingressi microfonici.

FUNZIONE RADIO FM

L'apparecchio ha al suo interno un'antenna per ricevere le stazioni Radio in FM, se si vuole migliorare la ricezione utilizzare il cavo Jack/Jack stereo

3.5mm in dotazione e collegarlo all'ingresso AUX-IN (14).

RICERCA AUTOMATICA

1. Accendere l'apparecchio e premere più volte il tasto MODE(5) sull'unità e selezionare la funzione RADIO (sul display comparirà l'indicazione della frequenza).
2. Premere il tasto ▶ II (4) sull'unità per attivare la memorizzazione automatica delle emittenti (la radio inizia una ricerca automatica delle stazioni radio e le salva automaticamente in memoria). Il numero delle stazioni memorizzate dipende dal segnale radio nella vostra zona. Durante la ricerca premere il tasto ▶ II (4) per arrestare la memorizzazione.
3. Utilizzare i tasti ▶▶(3) e ◀◀(2) per l'ascolto delle varie emittenti radio salvate in memoria.

1. Accendere l'apparecchio e premere il tasto MODE(5) sull'unità e selezionare la funzione bluetooth, sul display comparirà la scritta "Bt".
2. Nella modalità Bluetooth, la scritta "Bt" sul display(9) comincerà a lampeggiare, si udiranno due leggeri beep, il sistema entra automaticamente in ricerca.
3. Attivare la funzionalità Bluetooth sul dispositivo esterno da accoppiare.
4. Avviare la ricerca dei dispositivi. Al termine selezionare il dispositivo "XF 300 POP".
5. Inserire la password "0000" se richiesta. Ad accoppiamento avvenuto si udiranno tre leggeri beep.
6. Premere il tasto ▶ II (4) per avviare la riproduzione e utilizzare i tasti ▶(3) e ◀(2) per la selezione dei brani.

RIPRODUZIONE SU INGRESSO USB/SD

1. Accendere l'apparecchio.
2. Inserire una memoria USB o una scheda SD nei corrispettivi ingressi, USB(12), SD(7). La riproduzione viene avviata automaticamente.
3. Per mettere in pausa la riproduzione, premere il tasto ▶ II (4), sul display comparirà l'icona II.

4. Per riprendere la riproduzione, premere nuovamente il tasto ▶ II (4).

5. Premere il tasto ▶(3) durante l'ascolto per passare alla traccia audio successiva. Premere il tasto ◀(2) per passare alla traccia audio precedente.

6. Premere e tenere premuto il tasto ▶(3) o il tasto ◀(2) durante l'ascolto per ricercare velocemente un particolare passaggio musicale. Rilasciare il tasto per tornare alla normale riproduzione.

Nota:

• Il lettore potrebbe non supportare alcuni dispositivi USB, questo è dovuto all'incompatibilità di alcuni processori.
• Per evitare interferenze dannose, collegare sempre le periferiche USB direttamente all'unità, non utilizzare cavi di prolunga.
• Dal computer formattare le memorie USB/SD in FAT (16 o 32).

AUX-IN

1. Accendere l'apparecchio.
2. Collegare una qualsiasi unità provvista di uscita audio, tramite apposito cavo Jack da 3,5mm, all'ingresso AUX IN (14).
3. L'apparecchio si porterà automaticamente sulla funzione "AUX IN", sul display comparirà la scritta "AUX".
4. Utilizzare i comandi del dispositivo esterno per gestire i file da nirpodurre eccetto la regolazione del volume.
5. Premere il tasto ▶ II (4) per attivare la funzione MUTE, premerlo nuovamente per disattivare la funzione MUTE.

UTILIZZO DEL MICROFONO

1. Collegare il microfono in dotazione ad uno degli ingressi MICROFONI(11) o (13).
2. Accendere il microfono agendo sull'interruttore presente sul manico del microfono stesso portandolo in posizione ON.
3. Regolare il volume di ingresso del Microfono(16) e l'effetto Eco(15) come desiderato tramite gli appositi comandi.

Nota:

• E' possibile utilizzare due microfoni contemporaneamente (secondo microfono non in dotazione).
• Con il microfono inserito la Radio non funziona, togliere il Jack del microfono per il normale funzionamento.
• Il microfono è attivo sulle funzioni Bluetooth, USB/SD e AUX-IN.

INFORMATIVA SULLA RIMOZIONE E LO SMALTIMENTO DELLE BATTERIE

Attenzione: Questa operazione è riservata esclusivamente al personale tecnico specializzato!

PROCEDURA PER LA RIMOZIONE DELLA BATTERIA DALL'ALTOPARLANTE AMPLIFICATO

Operare esclusivamente in assenza di collegamento dell'apparecchio alla rete elettrica!

1. Rimuovere le viti che serrano il pannello frontale;
2. Rimuovere il pannello plastico;
3. Individuare la batteria;
4. Scollegare la batteria rimuovendo il suo connettore.

Qualunque sia il tipo di batteria esaurita, essa non deve essere gettata tra i rifiuti domestici, nel fuoco o nell'acqua. Ogni tipo di batteria esaurita deve essere riciclata oppure smaltita presso gli appositi centri raccolta dedicati.

CARATTERISTICHE TECNICHE

GENERALI

Capacità Batteria ricaricabile: batteria interna al Litio 3.7V, 1800mAh

Tensione di alimentazione: 5V ---

Versione Bluetooth: 2.1 + A2DP

Potenza di trasmissione Bluetooth: 2,5mW

Frequenza di trasmissione Bluetooth: 2,4GHz

Frequenza ricezione radio FM: 87.5 - 108.0 MHz

Risposta in Frequenza: 100Hz - 20KHz

Dimensioni Subwoofer: 6 inch

Dimensioni altoparlanti: 3 inch

Formato audio supportato: MP3

Capacità max supportabile USB/SD: 32GB

Potenza massima Audio: Max 15W

Dimensioni: 310x215x225mm

Peso: 2,9 Kg

NOTES ON USE

INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014

"Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA

Il fabbricante TREVI dichiara ch eil tipo di apparecchiatura radio XF 300 POP è conforme alla direttiva 2014 / 53 / UE.

Il testo completo della dichiarazione di conformità EU è disponibile al seguente indirizzo Internet www.trevi.it
