Z30914 - Campanelli per porte SILVERCREST - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo Z30914 SILVERCREST in formato PDF.
| Marca | SilverCrest |
| Modello | Z30914 |
| Tipo | Campanello senza fili |
| Portata (zona libera) | 100 m |
| Frequenza di emissione | 433 MHz |
| Alimentazione ricevitore | 2 batterie 1,5 V tipo AA/LR6 |
| Alimentazione trasmettitore | 1 batteria 3 V tipo CR2032 |
| Volume massimo | ≥ 73 dB a 1 m |
| Protezione trasmettitore | IPX4 |
| Numero di suonerie | Più di 36 |
| Livelli di volume | 5 (molto alto, alto, medio, basso, molto basso) |
| Tipi di segnale | Ottico, acustico, o entrambi |
| Sincronizzazione trasmettitore/ricevitore | Sì, tramite tasto di sincronizzazione |
| Accessori inclusi | 1 trasmettitore, 1 ricevitore, 1 supporto, 2 batterie AA, 1 batteria CR2032, 3 viti, 3 tasselli, 5 placche porta intercambiabili, 1 copri-placca, manuale di istruzioni |
| Utilizzo previsto | Trasmissione senza fili del segnale del campanello |
| Montaggio a muro | Possibile per trasmettitore e ricevitore (viti e tasselli inclusi) |
| Pulizia | Panno morbido e asciutto, non utilizzare liquidi |
| Materiali di imballaggio | Ecologici, riciclabili |
| Conformità | Direttiva 1999/5/CE |
| Produttore | OWIM GmbH & Co. KG |
Domande frequenti - Z30914 SILVERCREST
Domande degli utenti su Z30914 SILVERCREST
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Campanelli per porte in formato PDF gratuitamente! Trova il tuo manuale Z30914 - SILVERCREST e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Z30914 del marchio SILVERCREST.
MANUALE UTENTE Z30914 SILVERCREST
Campanello Senza Fili
Indicazioni per l'uso e per la sicurezza
NL
DraaDlozeDeurbel
IT / CH Indicazioni per l'uso e per la sicurezza Pagina 33
NL Bedienings- en veiligheidsinstrumenties Pagina 46
SILVERCREST
3
B
SILVERCREST
5
6
SILVERCREST
Einleitung
Scopo d'impiego 34
Dati tecnici.. 34
Dotazione.. 35
uadro sinottico dei componenti.. 35
Sicurezza 36
Avvisi di sicurezza generali.. 37
Indicazioni di sicurezza relative alle batterie.. 38
Montaggio 39
Avvio
Inserimento / sostituzione delle batterie 40
Funzionamento
Sincronizzazione dell'emettitore / ricevitore. 41
Impostazione del tipo di segnale.. 41
Impostazione del volume.. 42
Scelta del segnale acustico.. 42
Eliminazione di errori 42
Pulizia e manutenzione. 43
Smaltimento 43
Informazioni
Dichiarazione di conformità ..... 44
SILVERCREST
IT/CH 33
Introduzione
Campanelloenza fili
Introduzione
Conservate quest'istruzione per bene. Consegnate altresi tutti i documenti quando date quello prodotto a terzi.
Scopo d'impiego
Questo prodotto è stato realizzato per il trasferimento alla fili del segnale del campanello. Questo prodotto non è stato realizzato per l'uso professionale.
Datitecnici
Portata: 100 m (zona aperta)
Frequenza di
Tipi di batteria: Ricevitore: 2 × 1,5 ~V = - (Tipo AA/LR6),
Emettitore: 1 × 3V
(Tipo CR2032),
Ricevitore: Volume del segnale acustico (in caso di regolazione del volume al livello massimo): min. 73 dB (a u distanza dall'apparecchio di 1 m)
IT/CH34
SILVERCREST
Emettitore: Tipo di protezione: IPX4
- Dotazione
1 emettitore
1 ricevitore
1 base (per il ricevitore)
2 batterie 1,5 V---, Tipo AA (ricevitore)
1 batteria 3 V--- Tipo CR2032 (emettitore)
3 viti (per emettitore e per il montaggio a parete del ricevitore)
3 tasselli
5 targhette sostituibili (per il campanello per porta)
1 copertura per targhetto di campanello
1 libretto di istruzioni d'uso
- Quadro sinottico dei componenti

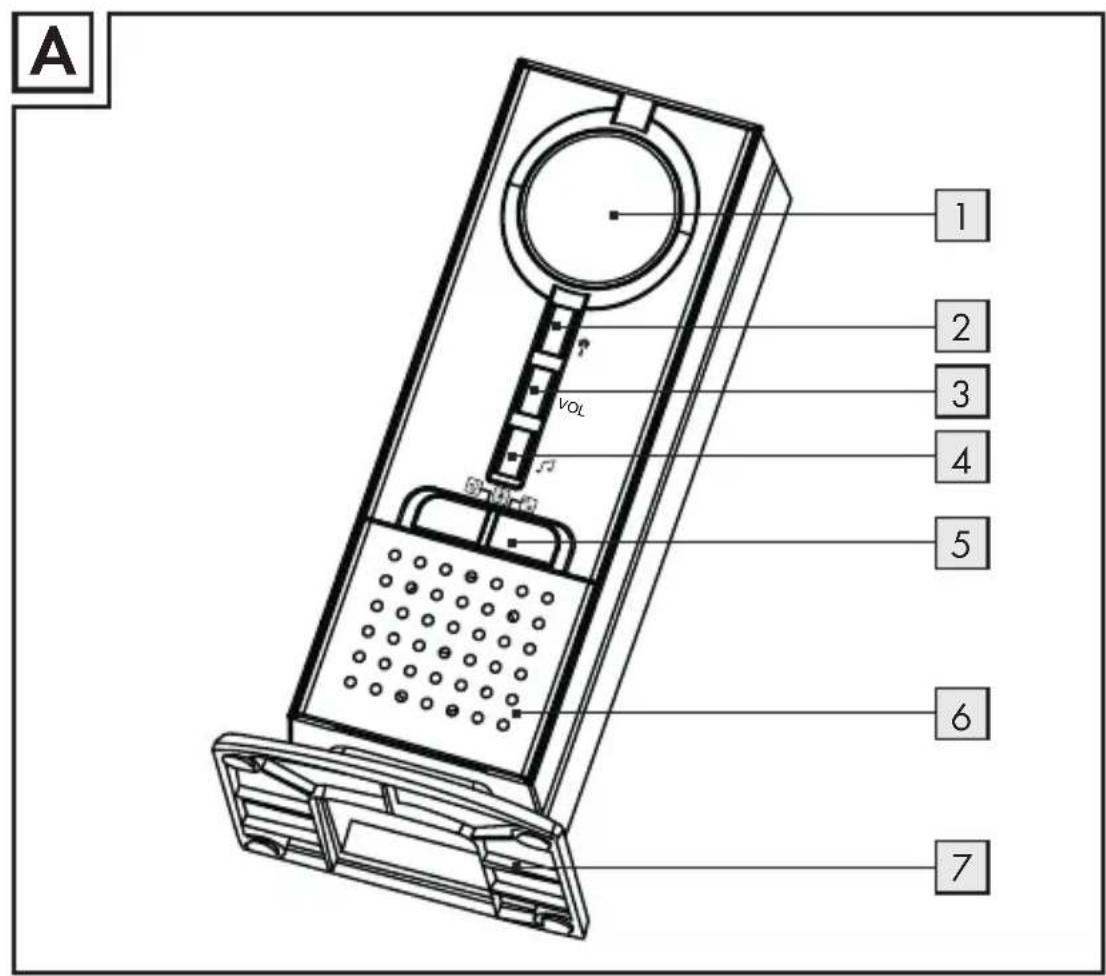

Ricevitore (vedi figg. A / B)
1 Indicatore del segnale
2 Tasto di sincronizzazione
3 Tasto del volume
4 Tasto di selezione della suoneria
5 Tasto di selezione del tipo di segnale (segnale ottico, acustico, ottico e acustico)
6 Altoparlante
SILVERCREST
IT/CH 35
Introduzione / Sicurezza

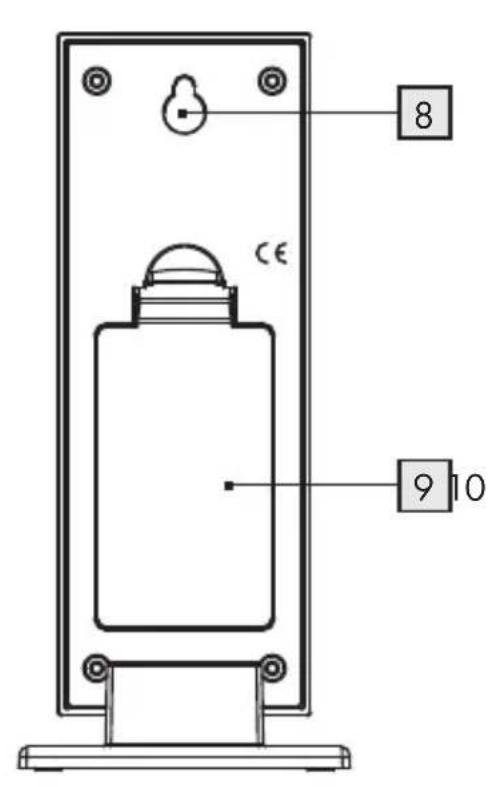

7 Base
Dispositivo di sospensione
9 Coperchio del vano portabatterie
10 Vano portabatterie

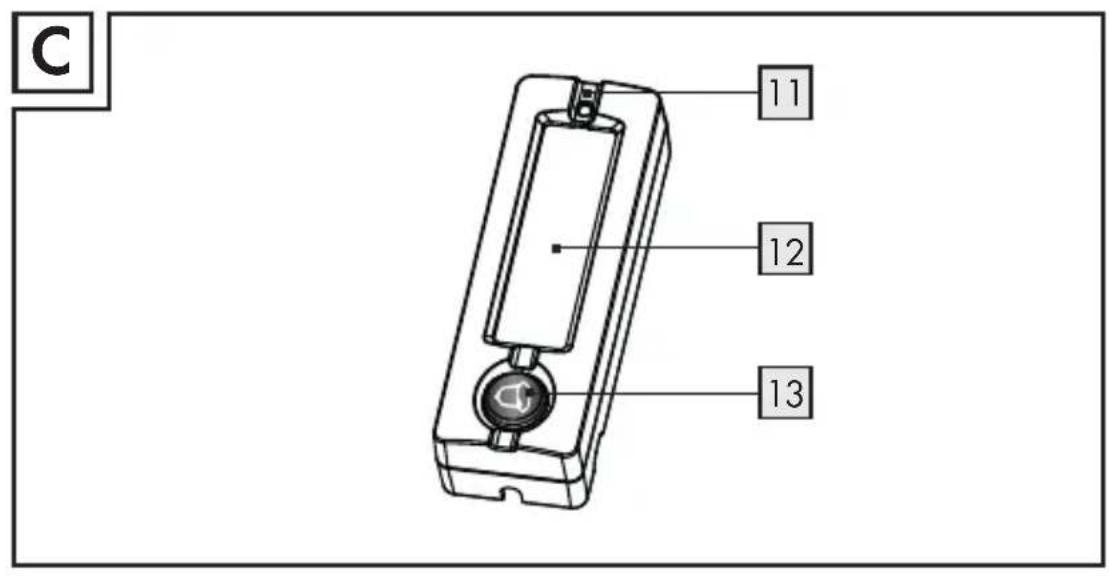

Emettitore (vedi figg. C / D)
11 Indicatore del segnale
12 Targhetta
13 Tasto della suoneria
14 Vano portabatterie
15 Supporto (per montaggio a parete)
Montaggio (vedi figg. E / F):
16 Vite
17 Tassello
18Vite (per l'emettitore)
Sicurezza
ATTENZIONE! Leggere tutte leindicazioni di sicurezza e le istruzioni riportate. Il mancato rispetto delleindicazioni di sicurezza e delleistruzioni d'uso cui provocare incendi e / o gravi lesioni.
CONSERVI TUTTE LE ISTRUZIONI E GLI AVVISI DI SICUREZZA PER CONSULTARLI IN FUTURO!
IT/CH36
SILVERCREST
Avvisi di sicurezza generali
PERGOATENZIONEPIN
FORTUNI PER BABBINI ED INFANTI! Non lasciate
mai bambini inossevati con il materiale d'imballaggio, poichè persiste pericolò di soffocamento. I bambini spesso sottovolutano i pericoli. Tenete sempre i bambini lontani alla portata del prodotto. Non è un giocattolo.
Senza la sorveglianza o la guida di una persona responsable, quello apparecchio non deve essere utilizzato da bambini né da persone non in possesso della conoscenza e dell'esperienza necessarie per maneggiarlo, o le cui capità corporali, sensoriali o intellettuali fosso rilettate. I bambini devono essere sorvegliati affinché non giochino con l'apparecchio.
- Controllate che tutti i peszzi siano impeccabili. Il montaggio di peszzi danneggiati cui poto presentare un pericolo di lesioni.
Controllate che tutti i peszzi siano montati in modo giusto. Un montaggio scorretto cui presentare dei pericoli di lezione.
Tenere l'apparecchio lontano da fiamme libero e da fonti di calore (ad esempio, da candele accese).
SILVERCREST
IT/CH 37
Sicurezza
Indicazioni di sicurezza relative alle batterie
ATENZIONE! PERICOLO DI MORTE! Le batterie potrebbero
essere inghiottile, circostanza che cui rappresentare un pericolo di morte. In caso di ingerimento di una batteria chiedere subito l'intervento di un medico.
PERICOLO DI ESPLOSIONE! Non ricaricare mai bat
terie non ricaricabili, non cortocircuitare ne aprirle. Ci o potrebbe causarne il surriscaldamento, l'incendio o
I'esplosione.
Non gettare mai le batterie nel fuoco o in acqua. Le batterie potrebbero infatti esplodere.
Rimuovere subito dall'apparecchio le batterie esaurite. Sussiste un notevole pericolodi perdita!
Sostituire sempre tutte le batterie contemporaneamente e insere solamente batterie nuove dello stesso tipo.
Non utilizzato tipi diversi di batteria oppure batterie usate e nuove contemporaneamente.
Le batterie non devono essere gettate nella spazzatura domestica! Smaltire batterie usate in modo non dannoso per l'ambiente.
Ogni consumatore è obbligato alla legge di smaltire regolarmente lepile!
Tenete le pile lontano dalla portata dei bambini, non gettatele nel fuoco, non sottoponetelo sotto corto circuito e non smontatele.
IT/CH38
SILVERCREST
In caso di inosservanza delle avventenze lepile si possono scaricaretramite la loro tensione finale. Persiste poi il pericolo d'uscita dell'acidodallepile.Incase I'accido delle pile sua fuoruscito nellepile si trovavano dentro I'apparecchio,toglietele subito per evitare danni al prodotto!
Evitate il contatto con la pelle, gli occhi e mucosa. In caso di contatto con l'acido dellepile, lavate subito la parte colpita con molta acqua e / o consultate un medico!
Nonutilizzate pile che si possano ricaricare.
Non sottoponete i poli d'attacco sotto corto circuito.
Non impiegate mai insieme pile vecchie con pile nuove.
Rimuovere le batterie dall'apparecchio qualora quello non venisse utilizzato per lungo tempo.
Inserendo le batterie fare attenzione a che la polarità sia corretta.
- Montaggio

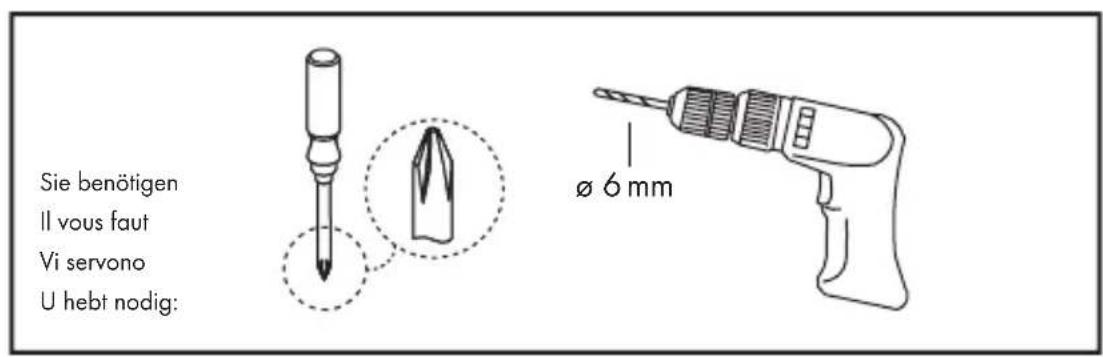

Nota: Per il montaggio del campanello per porta, è necessario utilizzato un cacciavite e un trapano.
Nota: Per il montaggio utilizzato solamente le viti e i tasselli in dotazione.

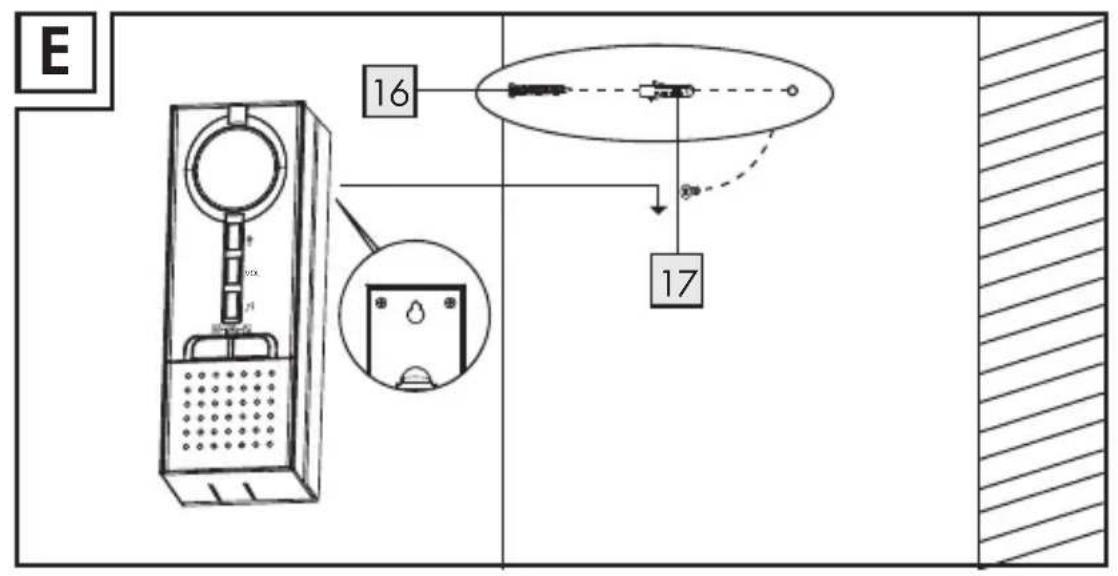

Montaggio del ricevitore (vedi fig. E)

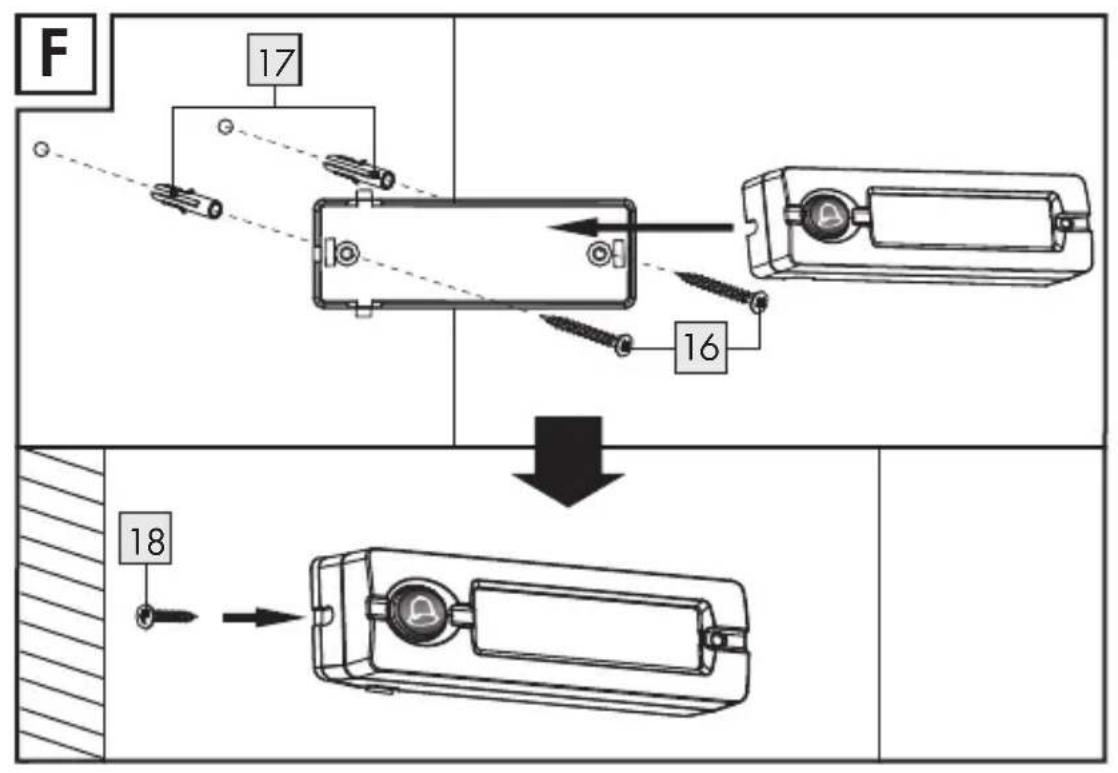

Montaggio dell'emettitore (vedi fig. F)
SILVERCREST
IT/CH 39
Avvio
- Avvio
- Inserimento / sostituzione delle batterie
- Prima di avviare l'apparecchio insere le batterie per l'alimentazione di energia.
ATTENZIONE! Utilizzare solamente il tipo di batteria indicato. In caso contrario vi è il pericolo di danneggiamento del prodotto.
Ricevitore:
Rimuovere il coperchio del vano portabatterie 9 posto sul lato posteriori.
Se necessario, rimuovere le batterie scariche.
□ Inserire due batterie (1,5 V di tipo AA). Nota: Facendo quello, tenereconto della polarità corretta. Questa viene migliorata nel vano portabatterie 10.
Chiudere il vano portabatterie 10.
Emettitore:
Rimuovere il supporto 15 posto sul retro dell'emettitore.
Apriere il vano portabatterie 14, ruotando il coperchio del vano portabatterie in senso antiorario.
Inserire una batteria (3 V di tipo CR 2032). Il punto contrassegnato con " ^+ "deve essere rivolto verso l'alto.
Porre il coperchio del vano portabatterie sul vano portabatterie medesimo e stringerlo in senso orario.
Fissare nuovamente il supporto dell'emettitore sul lato posteriore dell'apparecchio.
- Funzionamento
Sincronizzazione dell'emettitore/ricevitore
Sincronizzare l'emettitore e il ricevitore nel modo seguente:
Premere il tasto di sincronizzazione 2.
Premere il tasto del campanello 13, la visualizzazione del segnale 1 lampeggia di colore rosso. La tonalità di segnale programmata risuona e l'indicatore del segnale 1 si spegne.
Se il ricevitore non reagisce come descripto, premere nuovamente il tasto di sincronizzazione 2. La funzione di sincronizzazione viene terminata. Ripetere la procedura di sincronizzazione.
L'emettitore visualità la trasmissione del segnale al ricevitore con un breve lampeggio dell'indicatore di segnale [11].
- Impostazione del tipo di segnale
Il ricevitore può visualizzare il segnale ricevuto alla porta otticamente o acusticamente, oppure sia otticamente sua acusticamente.
□ Operando sul tasting di selezione del tipo di segnale 5, scegliere se il segnale debba essere visualizzato otticamente o acusticamente, oppure sia otticamente che acusticamente.
SILVERCREST
IT/CH41
Funzionamento
- Impostazione del volume
Premere il tasto del volume 3, sono a quando il volume desiderato è stato raggiunto. Vi sono complessivamente 5 possibilità di regolazione del volume: altissimo, alto, medio, basso, molto basso.
Scelta del segnale acustico
Nota: Questo campanello per porta dispone di 36 segnali acustici diversi.
Premere il tasto di selezione della suoneria 4. Il primo segnale acustico risuona.
Per accedere al segnale acustico successivo, premere nuovamente il tasto di selezione dei segnale acustico 4.
Ripetere la procedura fino a quando si è giunti al segnale acustico scelto. L'ultimo segnale acustico scelto viene memorizzato automaticamente.
- Eliminazione di errori
Con l'influenza di condizioni ambientali straordinarie (per es. un forte campo elettromagnetico), il prodotto probabilmente non potra più funzionare in modo impeccabile. Togliete in questo caso per ca. 2 minuti lepile di tutti e due gli appearecchi. Procedete infine come descririto quello "Sincronizzazione dell'emettitore / ricevitore".
Funzionamento / Pulizia e manutenzione / Smaltimento
Scariche eletrostatiche possono portare a disturbi nella funzione. Togliete in caso di tali disturbi per breve tempo lepile e insertele nuovamente.Procedete infine come descripto在整个“Sincronizzazione dell'emettitore/ricevitore".
Pulizia e manutenzione
Non utilizzato per nessuna ragione liquidi o detergenti che dannegerebbero l'apparecchio.
Pulite esclusivamente l'esterno dell'apparecchio con un panno morbido ed asciutto.
Smaltimento
La confezione è prodotta in materiale riciclabile e biodegradabile, smaltibile nei luoghi di raccolta differenziati.
Potete informarvi sulle possibilità di smaltimento del prodotto consumato dall'amministrazione comunale e cittadina.
Per la salvaguardia della tutela ambientale, quando il vosto prodotto non funzione più, non gettatelo nei rifiuti domestici bensi nei luoghi adatti di raccolta. Potete informarvi sui luoghi di raccolta e i loro orari di aperture dall'aministrazione competente.
SILVERCREST
IT/CH 43
Smaltimento/Informazioni
Gli accumulatori difettosi o ESAusti devono essere riciclati in base alla direttiva 2006 / 66 / EC. Riconsegnare gli accumulatori e / o i carica-batteria presso gli apposti centri di raccolta.
Vi possono essere consequences negative per l'ambiente a seguito di uno smaltimento non corretto delle batterie!
Le batterie non devono essere smaltite nella spazzatura domestica. Esse possono contentere metalli pesanti velenosi e devono essere trattate quali rifiuti speciali. I significi chimici dei metalli pesanti sono i seguenti: Cd = cadmio, Hg = mercurio, Pb = piombo. Consegnare quindi le batterie usate ad un punto di raccolta comunale.
- Informazioni
Dichiarazione di conformità
Noi, OWIM GmbH & Co. KG, Stiftsbergstraße 1, D-74167 Neckarsulm, dichiariamo sotto la nostra esclusiva responsabilità che il prodotto: Campanelloenza fili, Modello n° Z30914, Versione: 06 / 2013, alla quale si riferisce la presente dichiarazione, è conforme alle norme / ai documenti normativi di cui alla Direttiva 1999/5/EC.
IT/CH44
SILVERCREST
In caso di necessità, tale documentazione può essere scaricata dal site Internet www.owim.com.
EMC C
Inhoudsopgave
Inleiding
Versione delle informazioni. Stand van de informatatie:
02/2013·Ident-No.:Z30914022013-1
