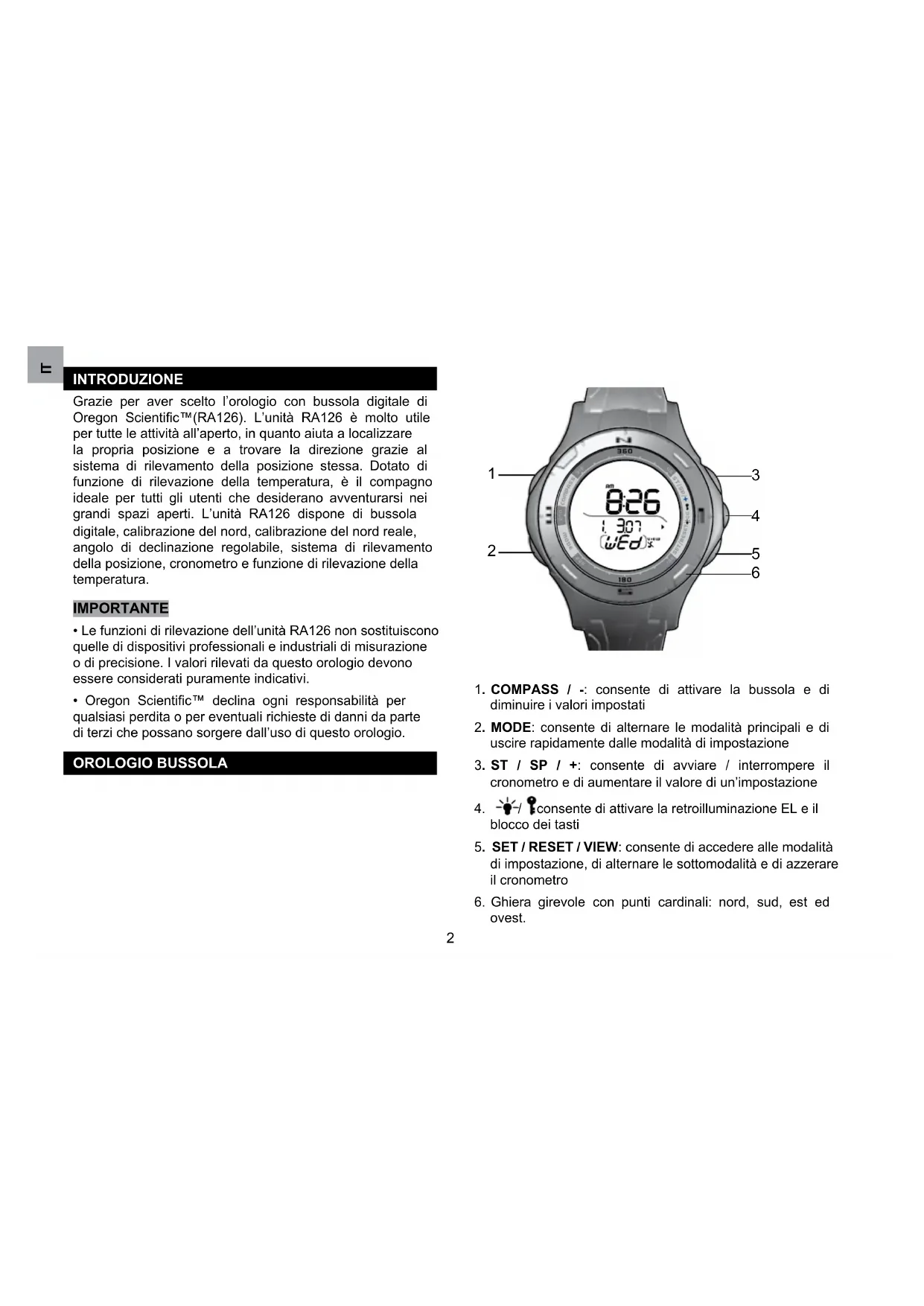

INTRODUZIONE

Grazie per aver scelto l'orologio con bussola digitale di Oregon ScientificTM (RA126). L'unità RA126 è molto utile per tutte le attività all'aperto, in quanto aiuta a localizzare la propria posizione e a trovare la direzione grazie alsystema di rilevamento della posizione stessa. Dotato di funzione di rilevazione della temperatura, è il compagno ideale per tutti gli utenti che desiderano avventurarsi nei grandi spazi aperti. L'unità RA126 dispone di bussola digitale, calibrazione del nord, calibrazione del nord reale, angolo di declinazione regolabile,SYSTEMA DI RILEVAMENTO della posizione, cronometro e funzione di rilevazione della temperatura.

IMPORTANTE

• Le funzioni di rilevazione dell'unità RA126 non sostituiscono delle di dispositivi professionali e industriali di misurazione o di precisione. I valori rilevati da quello orologio devono essere considerati puramente indicativi.
• Oregon Scientific™ declina agli responsabilità per qualiasi perdita o per eventuali richieste di danni da parte di terzi che possano sorgere dall'uso di quello orologio.

OROLOGIO BUSSOLA

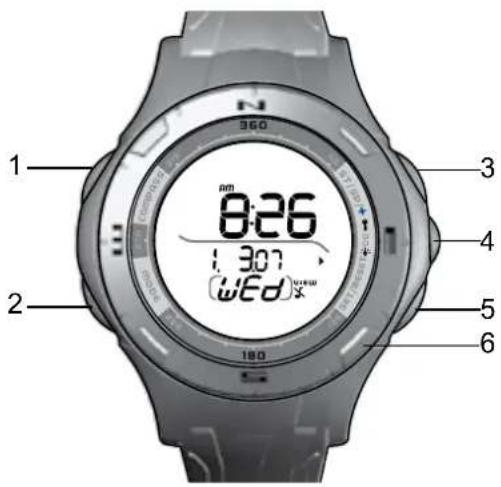

1. COMPASS / : consente di attivare la bussola e di diminuire i valori impostati
2. MODE: consente di alternare le modalità principali e di uscire rapidamente delle modalità di impostazione
3. ST / SP / +: consente di avviare / interrompere il cronometro e di augmentare il valore di un'impostazione
4. consente di attivare la retroilluminazione EL e il blocco dei tasti
5. SET/RESET/VIEW: consente di accedere alle modalità di impostazione, di和其他i le sottomodality e di azzerare il cronometro
6. Ghiera girevole con punti cardinali: nord, sud, est ed ovest.

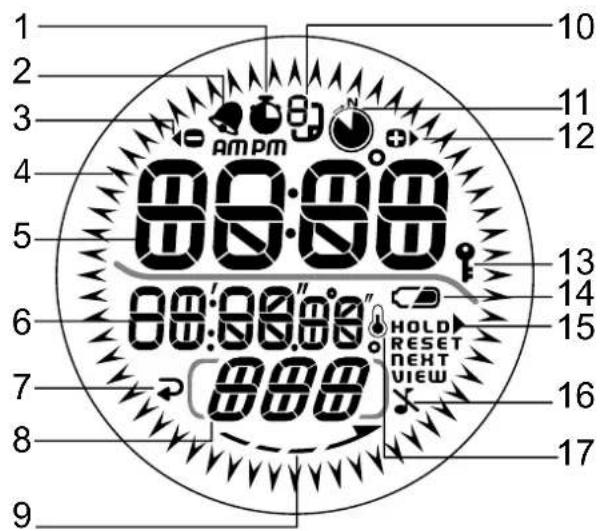

DISPLAY LCD

1. :onometro è visualizzato o in funzione
2. La sveglia è impostata; quando è attiva, lampeggia
3. Indicatore smart: diminuisce i valori in fase di impostazione

4. “: Freccce direzionali indicanti la propria posizione

5. 5

6. 8888 Cifre piccole: ad es. cronometro
7. P: Indicatore smart: Torna indietro / conferma rapida
8. Punto cardinale
9. : Indica da che parte girare l'orologio quando si procede alla calibrazione della bussola
10. : Indicatore della pagina delle sottomodalità
11. : Indica che il sistema di rilevamento della posizione è attivo

12. Smart indicator: aumenta i valori in fase di impostazione

13. Blocco dei tasti attivo

14. D: Batteria in esaurimento
15. Indicatore smart
16. X: Tono dei tasti disattivato
17. : Icona della temperatura

OPERAZIONI PRELIMINARI

AVVIO DELL'OROLOGIO (SOLO LA PRIMA VOLTA)

Per attivare il display LCD, tenere premuto un tasting qualsiasi per almeno 2 secondi.

#

ALIMENTAZIONE

Questo orologio funziona con una batteria al litio tipo CR2032, già inserta. Cfr. la tabella sottostante per le informazioni sulla batteria.

ICONA BATTERIA IN ESAURIMENTO	DESCRIZIONE
	La batteria dell'orologio è in esaurimento.
	Appare quando la carica è troppo debole perMETTERe in funzione il sensore. “- - ”viene visualizzato alinki dei valori della temperatura e della bussola.

Sostituzione della batteria:

1. Con una moneteta, ruotare la copertura dello scomparto in senso antiorario fino a farlo uscire alla sede.

2. Togliere le batterie vecchie ed insere le nuove rispettando la polarità indicata.

3. Riposizionare la copertura ruotandola in senso orario finché non è in posizione.

NOTA Quando la batteriaiene sostituita, è importante ricalibrare il sensore magnetico.

USO IN ACQUA

L'orologio RA126 è resistente all'acqua fino a 50 metri.

	PIOGGIA SPRUZZI ETC.	DOCCIA	NUOTATE NON IMPEGNATIVE / ACQUA BASSA	TUFFI IN ACQUA BASSA/ SURF/ SPORT ACQUATICI	IMMERSIONI TUFFI IN ACQUA PROFONDA
50M / 164 PIEDI	SI SI SI S				NO

NOTA Impostare l'unità prima di immergerla in acqua. Se i pulsanti vengono premuti quando si è in acqua, l'acqua potrebbe entrare nell'unità.

FUNZIONAMENTO

RETROILLUMINAZIONE E BLOCCO DEI TASTI

Premere per attivare la retroilluminazione per 5 secondi.

NOTA La funzione di retroilluminazione non si attiva quando è visualizzata l'icona della batteria in esaurimento e torna alla normalità dopo la sostituzione delle batterie.

Attivazione / disattivazione del blocco dei tasti: Tenere premuto -/ L'icona inica che la tastiera è bloccata.

MODALITA DI FUNZIONAMENTO

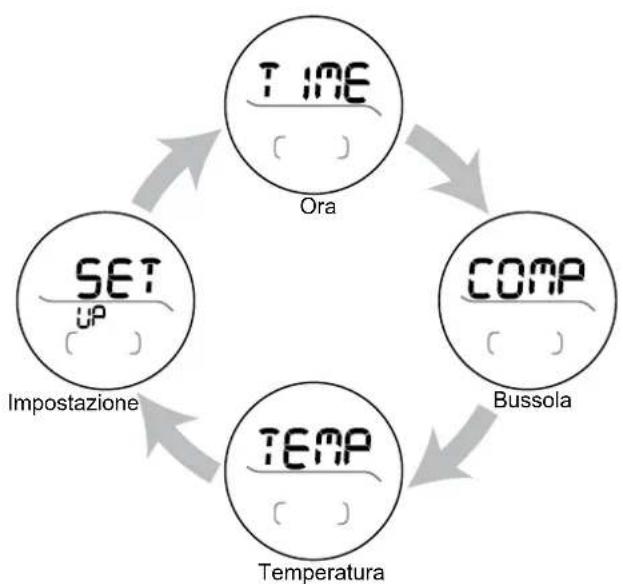

Premere MODE per scorrere tra:

• Modalità TIME (orario)
• Modalità COMPASS (bussola)
• Modalità TEMP (temperatura)
• Modalità SET (impostazioni)

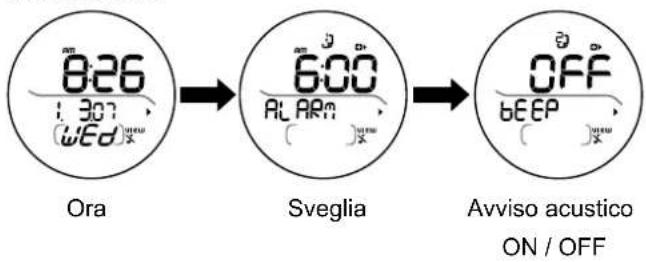

Alternanza delle sottomodalità:

Premere SET per scorrere le opzioni presenti in ciascuna modalità. Esse sono le seguenti:

Modalità Ora:
Modalità Bussola:

Modalità Temperatura:
Temperatura

Modalità impostazioni:

MODALITA ORA

IMPOSTAZIONE DI ORA E DATA

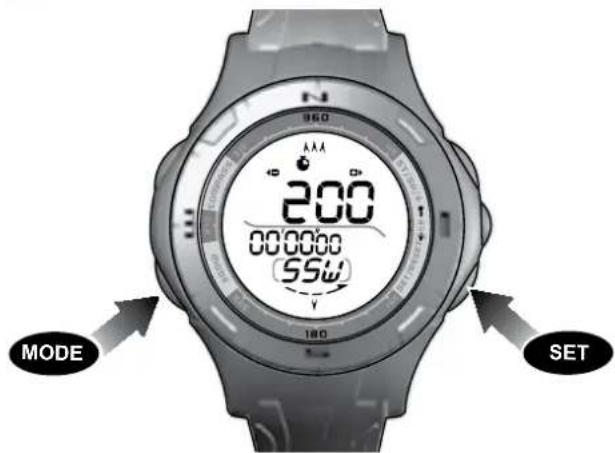

1. Premere MODE per passare alla modalità ora.
2. Premere SET per accedere a ora e data.
3. Tenere premuto SET per accedere alle impostazioni.
4. Premere ST / SP / + per incrementare e COMPASS / - per ridurre le opzioni di impostazione. L'ordine delle impostazioni è: fornato ora 12 / 24, ore, minuti, anno, fornato giorno-mese / mese-giorno, mese, giorno, unità di misura della temperature.
5. Premere SET per conformare.

NOTA Se non viene premuto nessun tasto per dieci secondi, il display tornerà in modalità ora.

CRONOMETRO

1. Premere MODE per passare alla modalità bussola.
2. Premere SET per accedere alla bussola con cronometro.
3. Premere ST / SP / + per avviare e interrompere il cronometro.
4. Tenere premuto SET per azzerarlo.

NOTA A meno che il cronometro non venga fermato,

lampeggerà l'icona " ” in tutte le modalità, per ricordare che il cronometro sta ancor registrando i tempi.

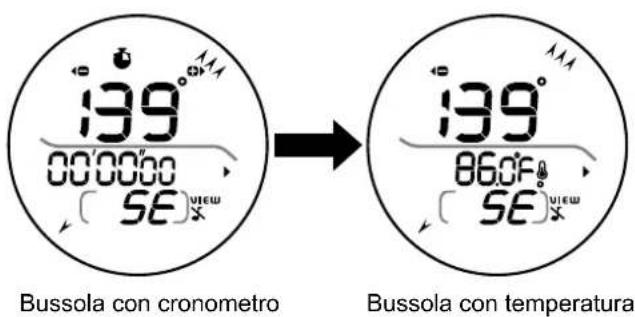

Visualizzazione della bussola con temperatura:

• Premere MODE per passare alla modalità bussola.
• Premere SET per acceder e a bussola con temperatura.

NOTA La visualizzazione della bussola rimane attiva per 30 secondi. Dopoto questo lasso di tempo, la bussola enterra in modalità risparmio energetico e sul display apparirà l'icona

Per riattivare la bussola, premere COMPASS.

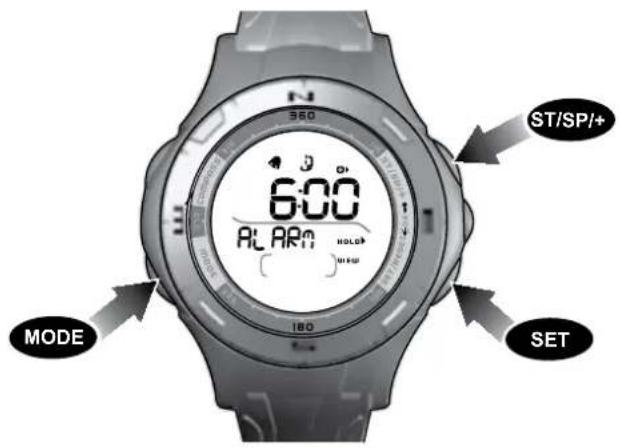

IMPOSTAZIONE DELLA SVEGLIA

1. Premere MODE per passare alla modalità ora.
2. Premere SET per passare alla modalità sveglia.
3. Tenere premuto SET per accederere alle impostazioni.
4. Premere ST / SP / + per augmentare e COMPASS / - per ridurre le opzioni di impostazione. L'ordine delle impostazioni è: ore / minuti.
5. Premere SET per conformare.

Attivazione e disattivazione della sveglia:

• Premere MODE per passare alla modalità ora.
• Premere SET per accedere alla sveglia e premere ST / SP/+ per attivarla o disattivarla. Apparirà l'icona ad indicate che la sveglia è stata attivata.
• Premere SET per confirmare.

#

NOTA Quando la sveglia è attiva, suonera all'ora impostata agli giorno. Premere un tasto qualsiasi per interrompere la sveglia per il giorno corrente. La sveglia è ancor attiva e suonera nuovamente il giorno successivo.

Silenziamoledo tasti:

• Premere MODE per passare alla modalità ora.
• Premere SET per accedere all'opzione Avviso acustico ON/OFF.
• Premere ST / SP / + per silanziare o per attivare i suoni dei tasti.

BUSSOLA

INFORMAZIONI SULLA BUSSOLA

La bussola indica la propria posizione in gradi rispetto al nord. La circonferenza esterna del display consta di 60 segmenti che indicano graficamente la propria posizione. Tre segmenti illuminati rappresentano il sud, nelle uno illuminato rappresenta il nord, come nell'immagine qui sotto.

1. Sud
2. Posizione
3. Cronometro
4. Punto cardinale
5. Nord

BUSSOLA E CALIBRAZIONE

Prima diutilizzare la bussola per la prima volta,si consiglia di calibrarne il sensore.

Calibrazione del sensore della bussola:

• Premere MODE per passare alla modalità impostazioni.
• Premere SET per accederare all'opzione modalità calibrazione.

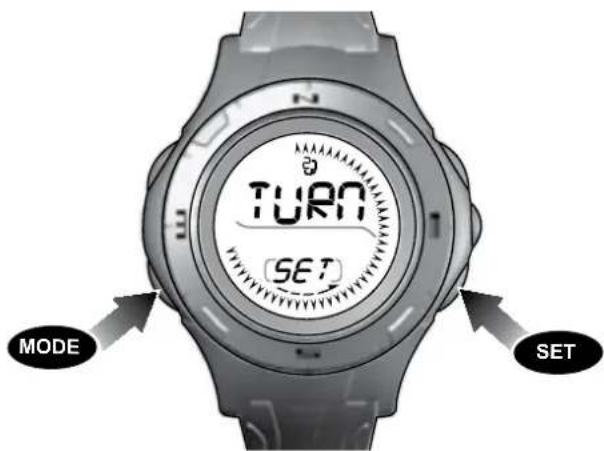

• Tenere premuto SET per avviare la calibrazione della bussola.

Ruotare l'orologio in senso antiorario alla stessa velocità dei segmenti che si muovono intorno alla circonferenza del display. La rotazione termina quando è stato effettuato 1 giro e 14 , e quando ci si avvicina al termine della calibrazione, la visualizzazione del display sare那一quella migliorata nelle'imagine qui sotto.

NOTA É nécessario calibrare la bussola:

• Prima di utilizzarla per la primaolta.
• Dopo la sostituzione della batteria.
• Prima di uscire per una lunga attività all'aperto.
• Ogni volta che viene esposta a forti sorgenti elettromagnetiche, freddo estremo, o se si sospettano altre condizioni ambientali che potrebbero influenzarne le rilevazioni.
• Se ci si rendeiconto che la bussola non staindicando la direzione corretta.

IMPOSTAZIONE DELLA CALIBRAZIONE DEL NORD REALE

Quando non si conosce l'angolo di declinazione, per compensare la differenza tra nord magneto e nord reale si cui ricorrere alla funzione di calibrazione del nord reale. Per farlo, è sufficiente conoscere la direzione del nord reale (può essere rilevata grazie a punti di riferimento nelle immeditate vicinanze). L'impostazione della calibrazione del nord reale rende le rilevazioni molto più precise.

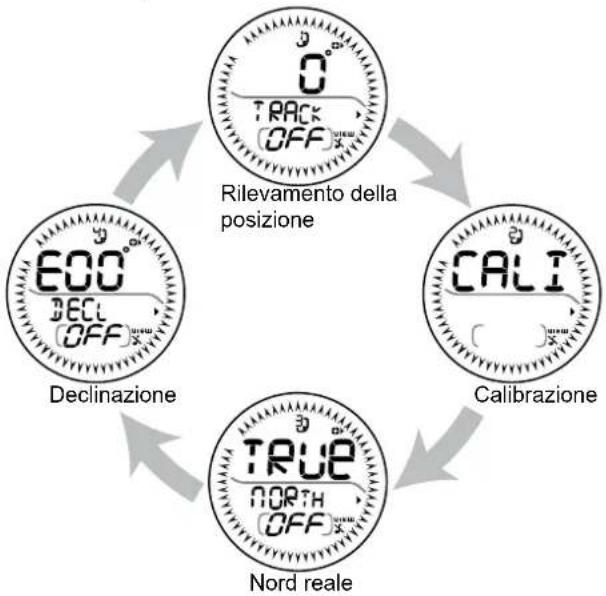

1. Premere MODE per passare alla modalità impostazioni.
2. Premere SET per accedere all'opzione modalità nord reale (TRUE NORTH).
3. Ruotare la bussola nella direzione del nord reale e premere ST/SP/+

Attivazione / disattivazione della calibrazione del Nord reale:

• Premere MODE per passare alla modalità impostazioni.

• Premere SET per accedere all'opizione modalità nord reale.

• Premere ST/SP/+ per attivare e disattivare la modalità nord reale.

NOTA Se l'angolo di declinazione è attivo, la funzione nord reale si disattiverà automaticamente, e viceversa.

ANGOLO DI DECLINAIZIONE

INFORMAZIONI SULLA DECLINAZIONE

La declinazione è l'angolo che si forma tra l'ago della bussola (Polo Nord magnetico) e il Polo Nord reale. L'angolo di declinazione può variarre tra gli 0 e i 30 gradi est (E) o ovest (W), e si può trovare sulla maggior parte delle mappe o su internet.

In Italia l'angolo di declinazione è attualmente compreso tra 1 e 2 grade,

Per le declinazioni negli Stati Uniti, si veda: http://www.ngdc.noaa.gov/seg/geomag/jsp/Declination.jsp

1. Inserire il proprioio codice postale nell'area individata
2. Fare clinic "Get location"
3. Scorrere verso il basso e fareciesu "Compute"

Per le declinazioni in Canada:

http://www.geolab.nrcan.gc.ca/geomag/apps/mdcal_e.php

Quando si imposta l'angolo di declinazione nella bussola, si compensate la differenza tra il nord reale e quello magnetico. In quello modo, si aumento la precisione dello strumento.

Impostazione dell'angolo di declinazione:

1. Premere MODE per passare alla modalità impostazioni.

#

1. Premere SET per accedere all'opzione modalità declinazione (EOO DECL).
2. Tenere premuto SET per accedere alla modalità impostazioni.
3. Premere ST / SP / + o COMPASS / - per alternare le impostazioni. Le opzioni di impostazione sono: Angolo di declinazione OVEST / EST.
4. Premere SET per conformare.

SISTEMA DI RILEVAMENTO DELLA POSIZIONE

INFORMAZIONI SUL SISTEMA DI RILEVAMENTO DELLA POSIZIONE

Ilsystemadi rilevamento della posizione consente di fissare una posizione che potra poi essere ritrovata con la bussola. Fissando la posizione, sare possibile vedere quando ci si allontana dal proprio itinerario e di甚么 si deve correggere la posizione per ritornare sul percorso corretto.

IMPOSTAZIONE DEL SISTEMA DI RILEVAMENTO DELLA POSIZIONE

1. Premere MODE per passare alla modalità impostazioni.
2. Tenere premuto SET per accedere alla modalità impostazioni.
3. La figura in alto indica l'ultima posizione fissata.
4. La figura in basso indica la posizione attuale.

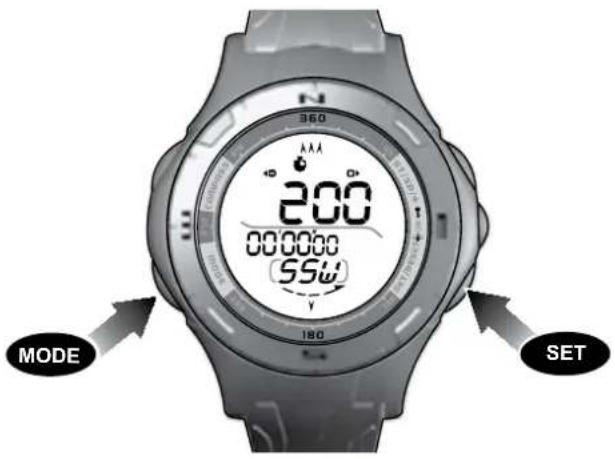

1. Puntare la bussola verso la direzione desiderata e premere SET.
2. Premere SET perMETTERa punto la posizione.Premere ST/SP/+per aumentare il valore della posizionee COMPASS/-per diminuirlo.
3. Premere SET per conformmare.
4. In modalità bussola, la posizione fissata apparirà al除去 della rilevazione del punto cardinale.

Dopo aver impostato ilsystemadi rilevamento della posizione, i segmenti della bussola presenti sul display indicheranno di quanto ci si è allontanati dall'itinerario fissato. Vedere gli esempi seguenti:

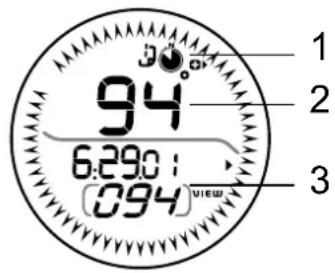

A. La posizione fissata è 94 e quella attuale è 94.

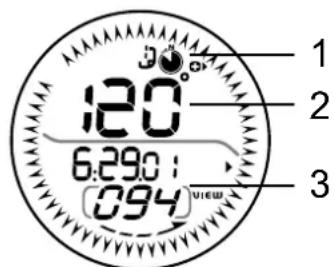

B. La posizione fissata è 94 quando quella attuale è 120.

A

1. Indica che il sistema di rilevamento della posizione è attivo.
2. Posizione attuale della bussola
3. Posizione fissata dalla bussola

B

1. Indica che il sistema di rilevamento della posizione è attivo.
2. Posizione attuale.
3. Posizione fissata.

I segmenti della bussola ora indicano l'angolo tra la posizione fissata e quella attuale. Pertanto, è necessario cancellare direzione per tornare sul percorso fissato.

Attivazione / disattivazione del sistema di rilevamento della posizione:

• Premere MODE per passare alla modalità impostazioni.
• Premere SET per accedere alsystemadi rilevamento

della posizione.
- Premere ST / SP / + per attivarlo / disattivarlo.

NOTA è necessario calibrare il sensore della bussola prima di utilizzare il systemà di rilevamento della posizione.

SPECIFICHE TECNICHE

Orario	12/24 ore con ore / minuti / secondi
Cronometro	Da 00:00:00 a 99:59:59 (h: min:sec)
Campo di misurazione del termometro	Da -5°C a 50°C
Risoluzione 0,1°C
Alimentazione	Per l'orologio 1 batteria CR2032 da 3 V
Temp. di esercizio Da -5°C a 50°C
Temp. di stoccaggio Da	-20°C a 60°C
Resistente all'acqua	Fino a 50 metri alla premere i tasti

PRECAUZIONI

Perutilizzareil prodotto in modo sicuroe corretto,leggerequeste avventenze e tutto il manuale prima dell'uso.

• Utilizzare un panno morbido, leggermente inumidito. Non utilizzare prodotti di pulizia abrasivi o corrosivi, in quanto potrebbero causare danni. Non utilizzare mai i prodotti in acqua calda né riporli se bagnati.

• Non sottoporre il prodotto a forza eccessiva, urti, polvere, variazioni di temperatura o a umidità. Non esporre il prodotto a luce solare diretta per lunghi periodi. Un simile trattamento più comportare il malfunzionamento del prodotto.

• Non manomettere i componenti interni. In quello modo si invalida la garanzia del prodotto e si possono provocare danni. L'unità principale non contiene componenti che possono essere riparati dall'utente.
• Non graffiti il display LCD con oggetti duri in quanto si potrebbero causare danni.
• Manipolare le batterie con attenzione.
• Togliere le batterie agli volta che si prevede di lasciare inutilizzato il prodotto per un lungo periodo di tempo.
• Al momento della sostituzione delle batterie, utilizzare batterie nuove comeindicato in questo manuale per l'utente.
• Il prodotto è uno strumento di precisione. Non tentare mai di aprirlo. Contattare il proprio rivenditore o il nostro servizio clienti se il prodotto necessita di riparazioni.
• Non toccare il circuito elettrico esposto, poiché quello cui quod provocare scosse elettriche.
• Controllare tutte le funzioni più importanti se il prodotto non è stato utilizzato per un lungo periodo di tempo. Controllare e pulire l'apparecchio regolarmente. Far controllare l'orologio presso un centro autorizzato una volta all'anno.
• Al momento dello smaltimento di quello prodotto, agire in conformità con i regolamenti locali sullo smaltimento dei rifui.
• A causa di limitazioni di stampa, le immagini di quello

manuale possono differire alla realta.
- Il contentuto di questo manuale non può risistampato perché l'autorizzazione del fabbricante.

NOTA Le specifiche tecniche del prodotto e il contento del manuale per l'utente possono essere modificati nella preavviso.

INFORMAZIONI SU OREGON SCIENTIFIC

Per averere maggiori informazioni sui nuovi prodotti Oregon Scientific visita il nostro situ internet

www.oregon scientific.it, dove potrai trovare tutte le informazioni di cui hai bisogno.

Per ricerche di tipo internazionale puoi visitare invoce il sito www2.oregon scientific.com/about/international.asp.

DICHIARAZIONE DI CONFORMITA' UE

Oregon Scientific dichiara che questo prodotto (Modello RA126) è conforme alla direttiva EMC 89/336/CE. Una copia firmata e datata della Dichiarazione di Conformità è disponibile, su richiesta, tramite il servizio clienti della Oregon Scientific.

KOMPAS HORLOGE

MODEL: RA126

HANDLEIDING

INHOUDSOPGAVE
