Tipo di prodotto	Condizionatore d'aria portatile monoblocco
Modello	EXP09CKEWI
Marca	Electrolux
Modalità raffreddamento	Sì
Modalità riscaldamento	Sì (su alcuni modelli)
Modalità ventilatore	Sì
Modalità deumidificazione	Sì
Alimentazione elettrica	220-240 V ~ 50 Hz, 10 A
Refrigerante	R290, 235 g o 245 g (secondo l'etichetta)
Dimensioni (L × P × A)	Circa 35 × 35 × 70 cm
Peso	Circa 25 kg
Livello sonoro	Circa 65 dB(A)
Capacità di raffreddamento (stimata)	9000 BTU/h (circa 2,6 kW)
Superficie consigliata	Fino a 25-30 m²
Lunghezza del tubo di scarico	38 cm a 150 cm (estensibile)
Filtro lavabile	Sì, pulizia ogni 2 settimane
Telecomando	Sì (con pile AAA)

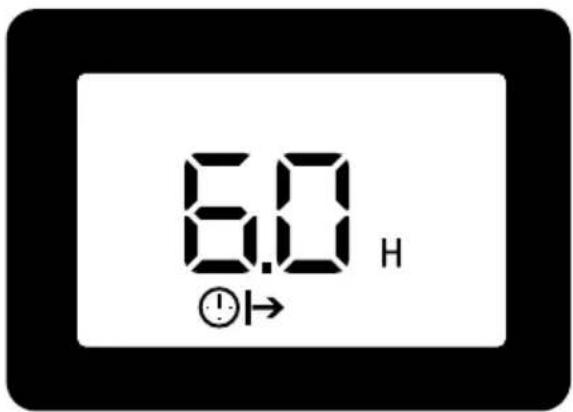

Timer	Sì, 24 ore
Funzione notte	Sì
Oscillazione del deflettore	Sì
Ruote	Sì, per facilitare lo spostamento
Accessori inclusi	Kit finestra, guarnizioni in schiuma, tubo di scarico, telecomando, pile, viti
Sicurezza	Protezione dal surriscaldamento, riavvio ritardato di 3 min, spegnimento automatico in caso di serbatoio pieno
Manutenzione	Pulizia del filtro ogni 2 settimane, svuotamento della condensa prima dello stoccaggio
Conservazione	In un luogo fresco e asciutto, al riparo dal sole

Domande frequenti - EXP09CKEWI ELECTROLUX

Cosa fare se lo schermo mostra il codice di errore P1?

Il codice P1 indica che il vassoio inferiore è pieno. Spegnere l'apparecchio, scollegarlo, quindi svuotare l'acqua rimuovendo il tappo di scarico inferiore. Dopo lo svuotamento, ricollegare e riaccendere. Se il problema persiste, contattare il servizio clienti.

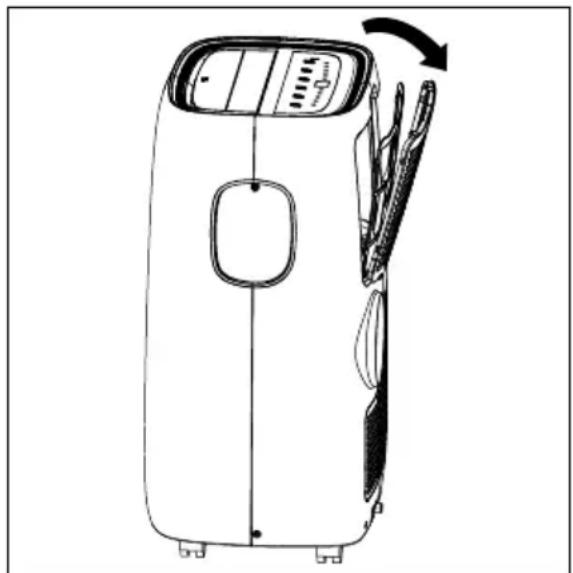

Come pulire il filtro dell'aria?

Rimuovere il pannello anteriore e il filtro. Lavarlo con acqua calda (max 40°C) con un detergente delicato per piatti, risciacquare abbondantemente e lasciare asciugare completamente prima di rimontarlo. Pulire il filtro ogni 2 settimane per un funzionamento ottimale.

Qual è la tensione di alimentazione richiesta?

L'apparecchio richiede un'alimentazione di 220-240 V ~ 50 Hz con un circuito dedicato da 10 A. Utilizzare una presa con messa a terra e non collegare altri apparecchi sulla stessa presa.

Posso utilizzare il condizionatore senza il tubo di scarico?

No, in modalità raffreddamento, riscaldamento e automatico, il tubo di scarico deve essere collegato per evacuare l'aria calda all'esterno. In modalità ventilatore o deumidificazione, il tubo non è necessario.

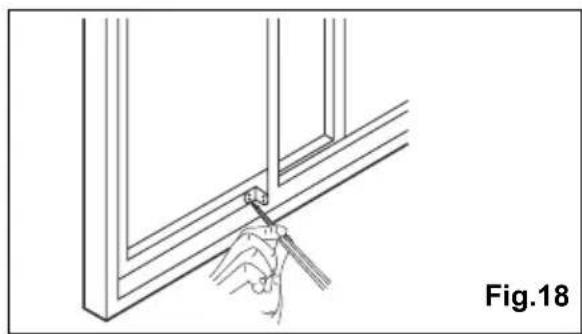

Come installare il condizionatore in una finestra scorrevole?

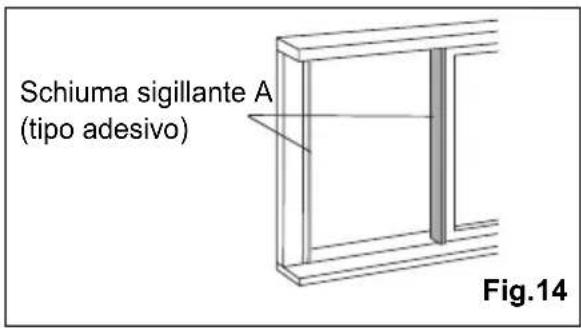

Fissare le guarnizioni in schiuma adesive sul telaio della finestra. Posizionare il kit per finestra scorrevole sul davanzale e regolare la sua lunghezza all'altezza della finestra (da 67,5 a 123 cm). Avvitare il kit in posizione, quindi chiudere il telaio contro il kit. Fissare con viti e installare il blocco di sicurezza.

Cosa fare se il condizionatore non raffredda abbastanza?

Controllare prima che il filtro non sia sporco e pulirlo se necessario. Assicurarsi che il tubo di scarico non sia ostruito e che la temperatura impostata sia inferiore alla temperatura ambiente. Se la stanza è molto calda, lasciare funzionare l'apparecchio più a lungo. Evitare fonti di calore e chiudere porte/finestre.

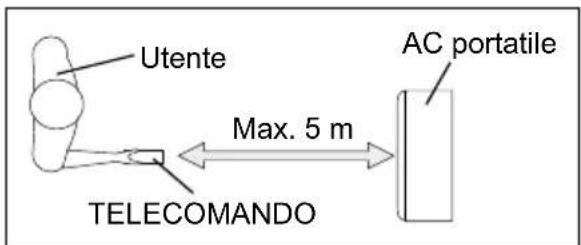

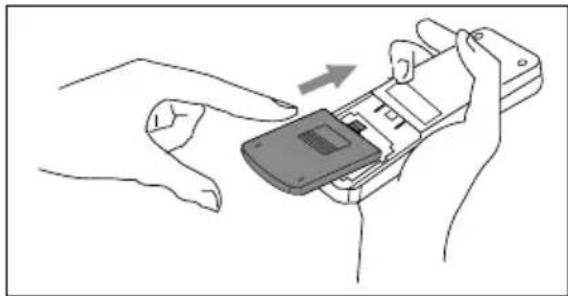

Come utilizzare il telecomando?

Inserire due pile AAA (incluse) rispettando la polarità. Puntare il telecomando verso l'apparecchio a meno di 5 metri. Utilizzare i pulsanti Mode per scegliere la modalità, Fan Speed per la velocità, e le frecce per regolare la temperatura. Il pulsante Swing attiva l'oscillazione dell'uscita dell'aria.

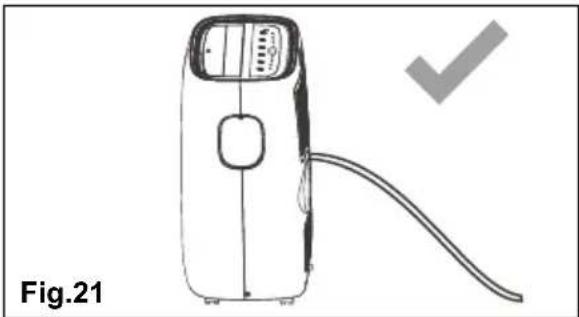

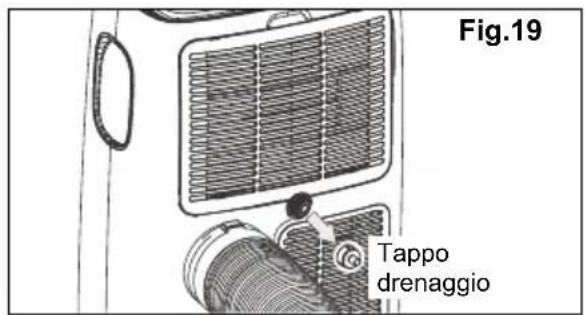

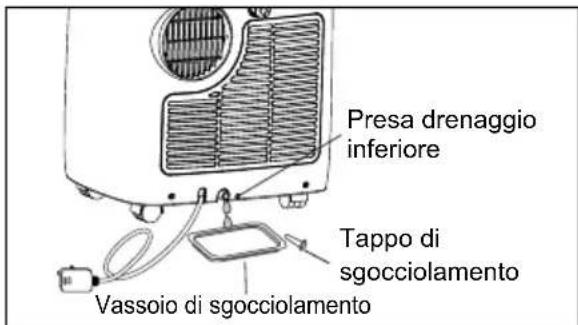

Come svuotare l'acqua dal serbatoio?

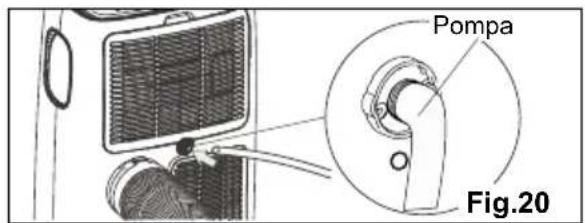

In modalità deumidificazione, è possibile utilizzare un tubo da giardino (non fornito) collegato all'uscita di scarico continuo. Per uno svuotamento completo (ad esempio prima dello stoccaggio), posizionare un vassoio sotto l'uscita di scarico inferiore, rimuovere il tappo e lasciare scorrere l'acqua. Inclinare leggermente l'apparecchio per far defluire tutta l'acqua.

Cosa fare in caso di odore di bruciato o fumo?

Spegnere immediatamente l'apparecchio premendo il pulsante Accensione/Spegnimento e scollegare la spina. Contattare un tecnico autorizzato. Non utilizzare l'apparecchio finché non è stato ispezionato da un professionista.

Dove trovare il numero di serie e il PNC dell'apparecchio?

Il numero di serie e il PNC si trovano sulla targhetta segnaletica applicata sull'apparecchio (di solito sul retro o sul lato). Queste informazioni sono necessarie per contattare il servizio clienti o ordinare pezzi di ricambio.

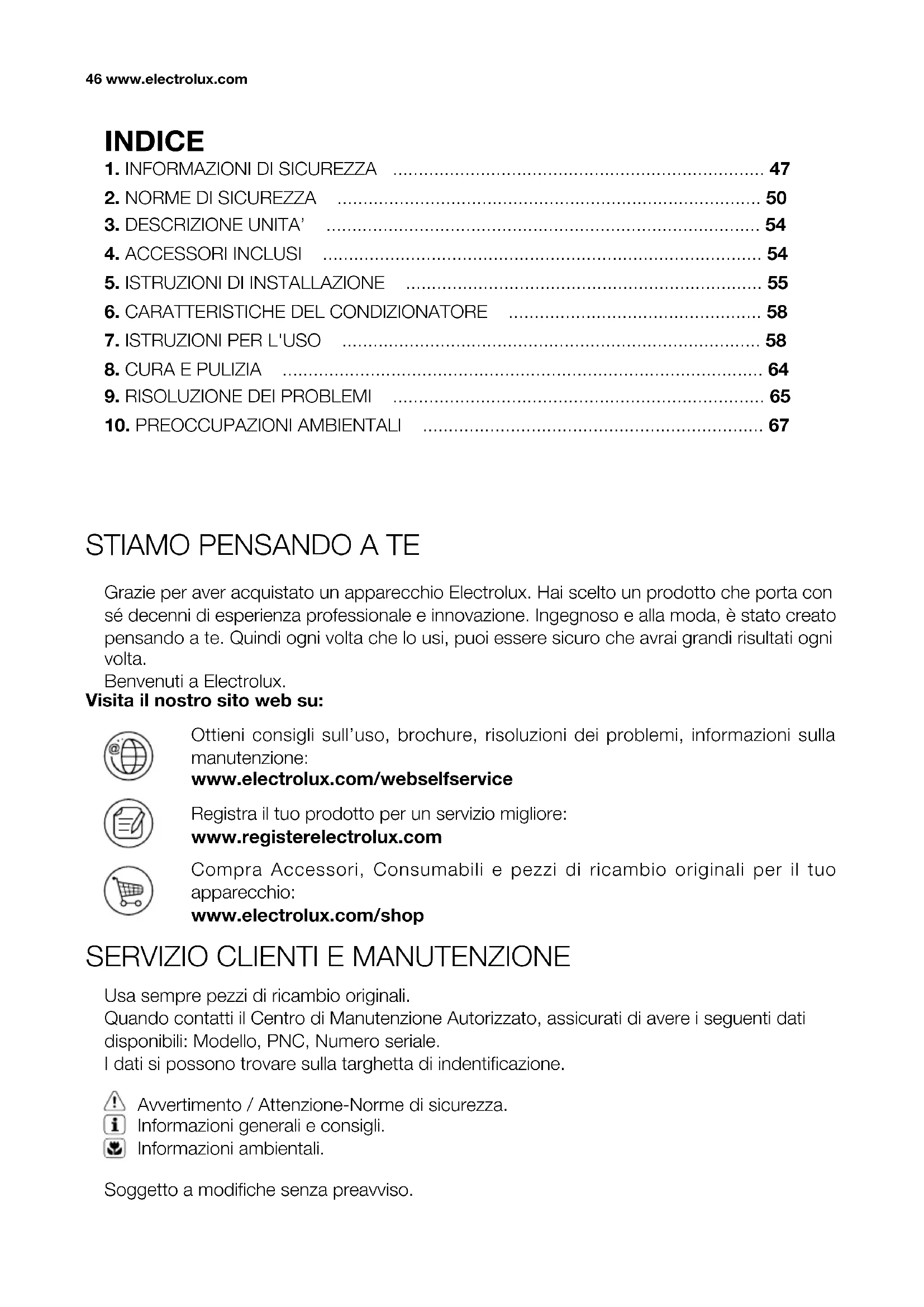

MANUALE UTENTE EXP09CKEWI ELECTROLUX

1. INFORMAZIONI DI SICUREZZA 47
2. NORME DI SICUREZZA 50
3. DESCRIZIONE UNITA' 54
4. ACCESSORI INCLUSI 54
5. ISTRUZIONI DI INSTALLAZIONE 55
6. CARATTERISTICHE DEL CONDIZIONATORE 58
7. ISTRUZIONI PER L'USO 58
8. CURA E PULIZIA 64
9. RISOLUZIONE DEI PROBLEMI 65
10. PREOCCUPAZIONI AMBIENTALI 67

Grazie per aver acquistato un apparecchio Electrolux. Hai scelto un prodotto che porta con sé decenni di esperienza professionale e innovazione. Ingegnoso e alla moda, è stato creato pensando a te. Quindi ogni volta che lo usi, puoi essere sicuro che avrai grandi risultati ogni volta.

Benvenuti a Electrolux.

Visita il nostro sito web su:

Ottieni consigli sull'uso, brochure, risoluzioni dei problemi, informazioni sulla manutenzione:

www.electrolux.com/webselfservice

Registra il tuo prodotto per un servizio migliore:

www.registerelectrolux.com

Compra Accessori, Consumabili e pezzi di ricambio originali per il tuo apparecchio:

www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Usa sempre pezzi di ricambio originali.

Quando contatti il Centro di Manutenzione Autorizzato, assicurati di avere i seguenti dati disponibili: Modello, PNC, Numero seriale.

I dati si possono trovare sulla targhetta di indentificazione.

Avvertimento / Attenzione-Norme di sicurezza.

Informazioni generali e consigli.

Informazioni ambientali.

Soggetto a modifiche senza preavviso.

1. ⚠ INFORMAZIONI DI SICUREZZA

ATTENZIONE!

• Quest'apparecchio può essere usato dai bambini di 8 anni e oltre e da persone con ridotte capacità fisiche, mentali o sensoriali o con mancanza di esperienza e conoscenza se sono supervisionati o istruiti riguardo l'uso dell'applicazione in modo sicuro e consapevole dei pericoli.
• I bambini non devono giocare con l'apparecchio.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un suo agente di manutenzione o da persone parimente qualificate per evitare pericoli.

Questo manuale spiega l'uso corretto del tuo nuovo condizionatore. Leggi questo manuale attentamente prima di usare il prodotto. Questo manuale va conservato in un posto sicuro per una consultazione a portata di mano.

! AVVERTENZA!

• Contatta un tecnico di manutenzione autorizzato per la riparazione o la manutenzione di quest'unità.
• Contatta un installatore autorizzato per l'installazione di quest'unità.
• Il condizionatore non è inteso per essere usato da bambini di persone malate senza supervisione.
• I bambini devono essere supervisionati per assicurarsi che non giochino con il condizionatore.
• Ci sono regole del consiglio locali riguardo i livelli massimi di rumore consentiti emessi dai condizionatori.
• Se la prolunga deve essere sostituita, la sostituzione deve essere eseguita esclusivamente da personale autorizzato.
• Il lavoro di installazione deve essere eseguito secondo gli standard di cablaggio nazionale esclusivamente da personale autorizzato (se applicabile). La connessione sbagliata può causare surriscaldamento e incendio.

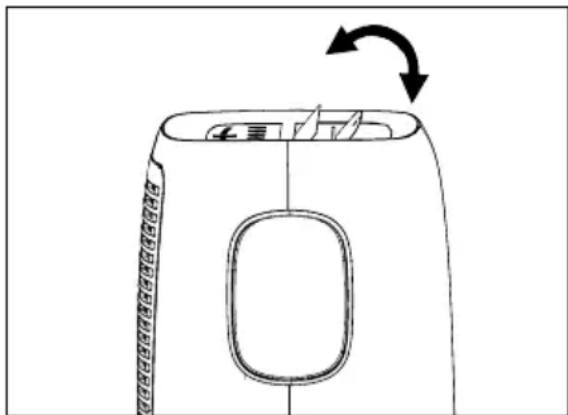

• Attenzione a non infilare le dita sulla ventola quando si regolano le griglie orizzontali.

1.1 note importanti

1. Non mettere in funzione senza il filtro dell'aria.
2. Non mettere in funzione vicino a una qualsiasi fonte di calore o fuoco vivo.
3. Non esporre l'unità alla luce solare diretta.
4. Conservare o spostare sempre l'unità in posizione verticale.
5. Non coprire l'apparecchio quando in funzinoe o immediatamente dopo l'uso.
6. Asciugare sempre la condensa prima di conservare l'unità.

1.2 Punti da tenere a mente quando si usa il condizionatore

AVVERTENZA!

Avvertenze per l'uso

• Non modificare alcuna parte del prodotto.
• Non inserire nulla in nessuna parte dell'unità.
• Assicurati che l'alimentazione usata abbia un corretto voltaggio nominale. Usare solo un'alimentazione elettrica di 220V - 240V, 50Hz, 10A. Usare un'alimentazione con un voltaggio nominale scorretto può portare a danni all'unità e a un possibile incendio.
• Usare sempre un interruttore o fusibile con la valutazione di ampere adatta. Non usare, in nessun caso, fili, puntine o altri oggetti al posto del fusibile adatto.
• Nel caso di una qualsiasi anomalia con il condizionatore (es. odore di bruciato), spegnere immediatamente e scollegare l'alimentazione.

AVVERTENZA!

Avvertenze per il cavo di alimentazione

• Questa spina deve essere solo collegata in una presa a muro appropriata. Non usare insieme a prolunghe.
• Spingi la spina in sicurezza nella presa e assicurati che non sia allentata.
• Non tirare, deformare o modificare il cavo di alimentazione o immergerlo in acqua. Tirare o non utilizzare in maniera sbagliata il cavo di alimentazione può portare danni all'unità e causare scossa elettrica.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un suo agente di

manutenzione o da persona parimente qualificata per evitare pericoli. Usare soltanto il cavo di alimentazione specificato del produttore per la sostituzione.

- Quest'apparecchio deve essere messo a terra.

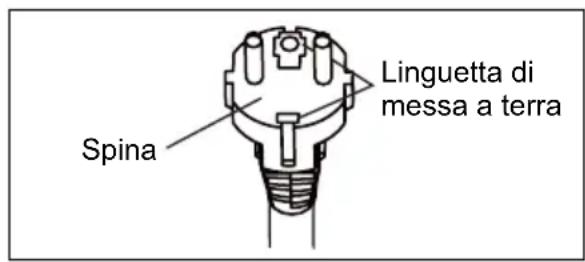

Quest'apparecchio è fornito di un cavo che ha una messa a terra. La spina deve essere collegata alla presa elettrica che è installata correttamente e messa a terra.

Spina Linguetta di messa a terra

- Quest'apparecchio è fornito di un cavo che ha un filo a terra collegato a un piedino a terra. La spina deve essere collegata a una presa che è installata correttamente e messa a terra. Non tagliare o rimuovere il piedino di forma quadrata dalla spina in nessun caso.

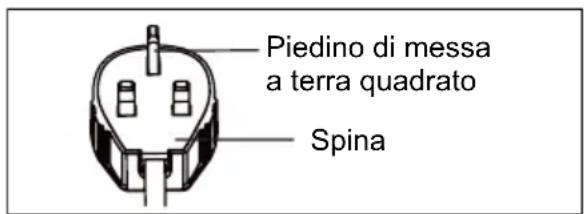

Piedino di messa a terra quadrato Spina

(solo per Regno Unito)

1.3 Avvertenze per l'uso

• Assicurarsi di spegnere l'unità e di scollegare il cavo di alimentazione prima di eseguire qualsiasi manutenzione o pulizia.
• Non schizzare o versare acqua direttamente nell'unità. L'acqua può causare una scossa elettrica o danni all'apparecchio.
• Il drenaggio deve essere eseguito ogni volta che si sposta il condizionatore (vedi pagina 14). Se rimane dell'acqua nel serbatoio, potrebbe uscire fuori quando viene spostato.
• Per assicurare un drenaggio corretto, il tubo di drenaggi non deve avere difetti e non deve essere elevato durante la modalità di deumidificazione. In caso contrario, l'acqua drenata potrebbe riversarsi nella stanza.

• La temperatura attorno al tubo di drenaggi non deve essere sotto il punto di congelamento durante l'uso. L'acqua drenata può gelare all'interno del tubo, causando il traboccare dell'acqua all'interno nella stanza.

• Non bloccare la presa dell'aria di scarico. La prestazione di raffreddamento potrebbe essere ridotta o interrompersi completamente.

• Fornire un dispositivi a corrente residua (RCD) per proteggersi da scossa elettrica secondo gli Standard inglesi e le Regole di cablaggio.
• L'esposizione al flusso dell'aria diretto per un periodo esteso di tempo potrebbe essere pericoloso per la tua salute. Non esporre gli occupanti, gli animali domestici o le piante al flusso d'aria diretto per estesi periodi di tempo.
• Non usare questo condizionatore per scopi speciali non specificati (ad es. preservazione dei dispositivi di precisione, di cibo, animali domestici, piante e oggetti d'arte). Un tale utilizzo potrebbe danneggiare tale proprietà.

2. NORME DI SICUREZZA

2.1 Note sul funzionamento

- Consenti 3 minuti al compressore per riavviare il raffreddamento. Se spegni il condizionatore e lo riavvii immediatamente, consenti 3 minuti al compressore per riavviare il raffreddamento. C'è un dispositivo elettronico nell'unità che mantiene il compressore spento per 3 minuti per sicurezza.

- Nel caso di un guasto elettrico durante l'uso, consenti 3 minuti prima di riavviare l'unità. Dopo che la corrente è ripristinata, riavviare il condizionatore. Se la corrente stata scollegata per meno di tre minuti, assicurati di aspettare almeno tre minuti prima di riavviarla. Se riavvii il condizionatore entro tre minuti, un dispositivo protettivo nell'unità può causare lo spegnimento del compressore. Il dispositivo protettivo preverrà il raffreddamento per circa 5 minuti. Qualsiasi impostazione precedente sarà annullata e l'unità tornerà alla sua impostazione iniziale.

- Bassa temperatura di funzionamento: La tua unità si sta congelando? Potrebbe verificarsi il congelamento quando l'unità è impostata vicino a 18°C in condizioni di temperature

ambientali basse, specialmente di notte. In queste condizioni, un ulteriore calo di temperatura potrebbe causare il congelamento dell'unità. Impostare l'unità a una temperatura più alta preverrà il congelamento.

• La modalità deumidificazione aumenta la temperatura ambiente. L'unità genera calore durante la modalità di deumidificazione e la temperatura ambiente aumenterà. L'aria calda sarà soffiata via dalla presa di scarico dell'aria, ma questo è normale e non indica un problema con l'unità.
• Questo condizionatore soffia l'aria calda generata dall'unità fuori dalla stanza via dal tubo di scarico durante la modalità di raffreddamento. Nel frattempo, la stessa quantità d'aria entrerà nella stanza dall'esterno attraverso qualsiasi apertura della stanza.
• Non usare mezzi per accelerare il procedimento di scongelamento o di pulizia diversi da quelli consigliati dal produttore.
• L'apparecchio deve essere conservato in una stanza senxza fornti di accensione continuamente in funzione (per esempio:

fiamme vive, un apparecchio che funziona a gas o una stufa elettrica in funzione).

• Non forare o bruciare.
- Sarà osservata la conformità con le norme del gas nazionale.
- Mantenere i fori di ventilazione liberi da ostruzioni.
- L'apparecchio sarà conservato in un'area ben ventilata in cui la dimensione della camera è più grande di 13 m².
- Qualsiasi persona coinvilta nel funzionamento o nell'interruttore di un circuito refrigerante deve tenere un certificato di corrente valido da un'autorità di valutazione accreditata dall'industria, che autorizza la loro competenza a gestire i refrigeranti secondo le specifiche di valutazione riconosciute dell'industria.

• La manutenzione deve solo essere eseguita come consigliato dal produttore dell'attrezzatura. La manutenzione e la riparazione che richiedono l'assistenza di altro personale qualificato devono essere eseguite sotto la supervisione della persona competete nell'uso di refrigeranti infiammabili.
• Questo prodotto contiene un batteria a cellula/pulsante al litio. Se una batteria a cellula/pulsante al litio è ingoiata o entra nel corpo, può causare gravi ustioni interne e può portare alla morte in poco più di 2 ore. Assicurare completamente sempre il vano batteria. Se il vano batteria non si chiude in sicurezza, interrompi l'uso del prodotto, rimuovi le batterie e tienilo lontano dai bambini. Se pensi che le batterie possano essere state ingoiate o messe all'interno di una qualche parte del corpo, cerca immediatamente un parere medico.

Per prevenire lesioni all'utente o ad altre persone e danni alla proprietà, devono essere eseguite le seguenti istruzioni. Il funzionamento non corretto dovuto al non rispetto di queste istruzioni può causare pericolo o danni. La serietà è classificata dalle seguenti indicazioni:

ATTENZIONE!

Il simbolo indica la possibilità di morte o di serie lesioni.

AVVERTENZA!

Il simbolo indica la possibilità o di lesioni o di danni alla proprietà.

I significati dei simboli usati in questo manuale sono mostrati in basso:

Questo simbolo indica di non farlo mai.

Questo simbolo indica di farlo.

2.2 Avvertenze durante l'uso

ATTENZIONE!

Avvertenze durante l'uso

avvertenza significato
Collega la spina correttamente In caso contrario, potrebbe causare una scossa elettrica o un incendio dovuto a un'eccessiva generazione di calore
Non mettere in funzione o fermare l'unità inserendo o estraendo la spina di corrente	Potrebbe causare una scossa elettrica o un incendio dovuto a un'eccessiva generazione di calore
Non danneggiare o usare un cavo della corrente non specificato	Può causare scosse elettriche o incendio. Se il cavo della corrente è danneggiato, deve essere sostituito dal produttore, da un centro di manutenzione autorizzato o da persona parimente qualificata per evitare pericoli
Non modificare la lunghezza del cavo di alimentazione o condividere la presa di corrente con altri apparecchi	Potrebbe causare una scossa elettrica o un incendio dovuto a un'eccessiva generazione di calore
Non mettere in funzione con le mani bagnate o in un ambiente umido	Questo potrebbe causare una scossa elettrica
Non dirigere il flusso dell'aria diretta agli occupanti della stanza	Questo potrebbe danneggiare la tua salute
Assicurare sempre una messa a terra efficace	Una messa a terra scorretta può essere causa di scosse elettriche
Non consentire all'acqua di scorrere nelle parti elettriche	Potrebbe causare guasti dell'unità o scossa elettrica
Installare sempre l'interruttore e un circuito elettrico dedicato	Un'installazione scorretta può essere causa di scosse elettriche
Scollegare l'unità se provengono da essa suoni strani, odori o fumo	Può essere causa di scosse elettriche
Non usare la presa elettrica se larga o danneggiata	Può essere causa di scosse elettriche
Non aprire l'unità durante il funzionamento Può essere causa di scosse elettriche
Tenere lontano le armi da fuoco Potrebbe provocare un incendio
Non usare il cavo di corrente vicino a riscaldamenti	Può essere causa di scosse elettriche
Non usare il cavo di corrente vicino a gas infiammabile o a combustibili, quali benzina, benzene, diluenti, ecc.	Può causare un esplosione o un incendio
Arieggiare la stanza prima di mettere in funzione il condizionatore se c'è una perdita di gas da un altro apparecchio	Può causare esplosioni, incendio e ustioni
Non smontare o modificare l'unità Può essere causa di guasto o scossa elettrica

AVVERTENZA!

attenzione significato
Quando il filtro dell'aria deve essere rimosso, non toccare le parti metalliche dell'unità	Può causare una lesione
Non pulire il condizionatore d'aria con l'acqua	L'acqua potrebbe entrare nell'unità e degradare l'isolamento. Questo potrebbe causare una scossa elettrica
Arieggiare bene la stanza quando si usa insieme a una cucina, ecc.	Potrebbe verificarsi una mancanza d'ossigeno
Quando l'unità deve essere pulita, spegnere e spegnere l'interruttore	Non pulire l'unità quando la corrente è accesa poiché potesse causare incendio e scossa elettrica, potrebbe causare una lesione
Non posizionare un animale domestico o la pianta domestica dove sarà esposto al flusso d'aria diretto	Questo potrebbe lesionare l'animale domestico o la pianta
Non usare per scopi speciali Non usare questo condizionatore per preservare dei dispositivi di precisione, di cibo, animali domestici, piante e oggetti d'arte. Potrebbe causare il deterioramento della qualità ecc.
Interrompere il funzionamento e chiiudere la finestra in caso di tempesta o ciclone	Il funzionamento con le finestre aperte potrebbe causare l'umidificazione e l'inzuppamento dell'arredamento domestico interno
Tieni la spina per la testa quando la si estrae Può causare scosse elettriche e danni
Spegnere l'interruttore di rete quando non si usa l'unità per un lungo tempo	Potrebbe causare un guasto al prodotto o incendi
Non posizionare ostacoli attorno alle prese d'aria o all'interno della presa d'aria	Potrebbe causare un guasto all'apparecchio o un incidente
Inserire sempre i filtri in sicurezza. Pulire il filtro una volta ogni due settimane	Il funzionamento senza filtri può causare guasti
Non usare un detergente forte come la cera o un diluente - usa un panno morbido	L'apparecchio potrebbe essere deteriorato a causa del cambiamento del colore del prodotto o al graffiamento della sua superficie
Non posizionare un oggetto pesante sul cavo di alimentazione e assicurarsi che il cavo non sia compresso	C'è pericolo di incendio o di scossa elettrica
Non bere l'acqua che scorre dal condizionatore	Contiene contaminanti che potrebbero farti ammalare
Fare attenzione durante il disimballaggio e l'installazione	Le estremità appuntite possono causare lesioni
Se l'acqua entra nell'unità, spegnere quest'ultima dalla presa e spegnere l'interruttore. Isolare l'alimentazione estraendo la spina e contattando un tecnico di manutenzione qualificato	Può causare scosse elettriche e danni

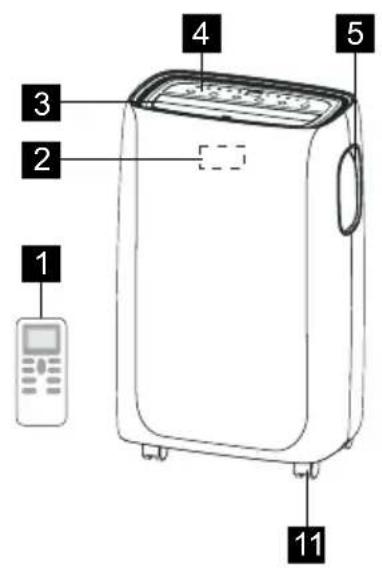

3. DESCRIZIONE UNITA'

1 2 3 4 5 11

1 Telecomando
2 Segnale ricevitore
3 Stanza presa d'aria Presa drenaggio inferiore
4 Pannello di controllo
5 Manico di trasporto (entrambi i lati)

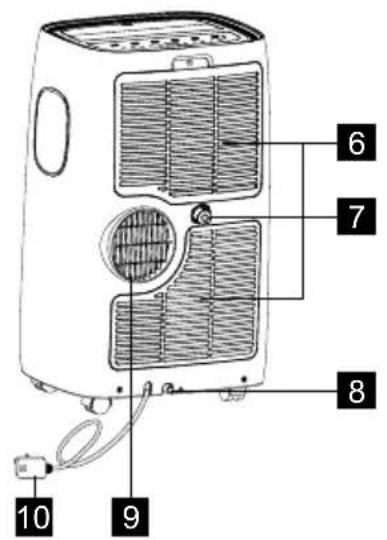

6 7 8 9 10

6 Presa d'aria
7 Presa drenaggio continua
8
9 Scarico aria
10 Cavo di alimentazione
11 Rotella

1	[ESA6]	Kit finestra connettore A 1 pezzo
2	[STV8]	Scarico connettore B 1 pezzo

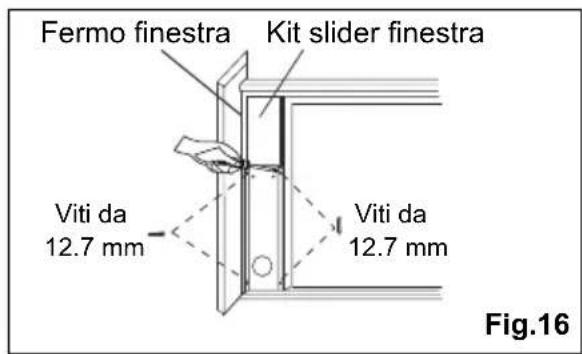

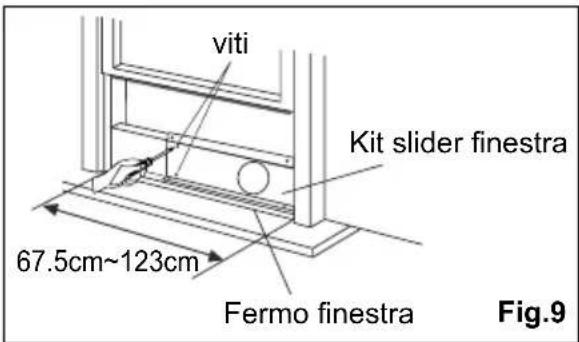

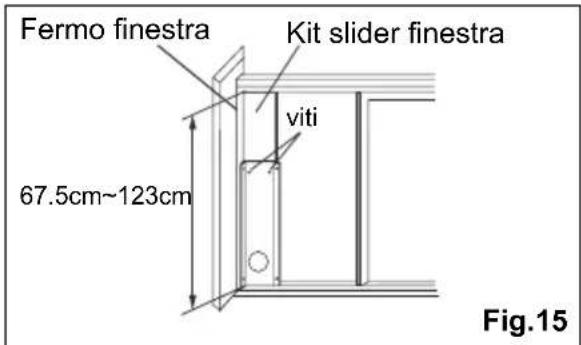

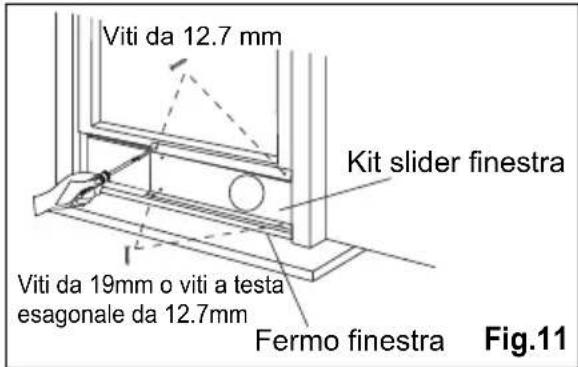

3		Kit slider finestra 1 set
4		Tubo di scarico 1 pezzo
5	[GCWS]	Viti	4 pezzi viti da 12.72 pezzi viti da 19
6	[3B6Y]	Blocco di sicurezza 1 pezzo
7	[3TZ3]	Bulloni 2 pezzi
8		Schiuma sigillante A 2 pezzi
9		Schiuma sigillante B 1 pezzo
10	[KXY2]	Telecomando 1 set
11		Batteria 2 pezzi

- Verifica che tutti gli accessori siano inclusi nel pacchetto e fai riferimento alle istruzioni di installazione per il loro utilizzo.

5. ISTRUZIONI DI INSTALLAZIONE

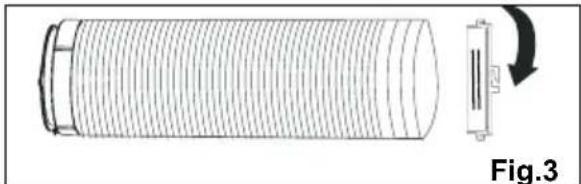

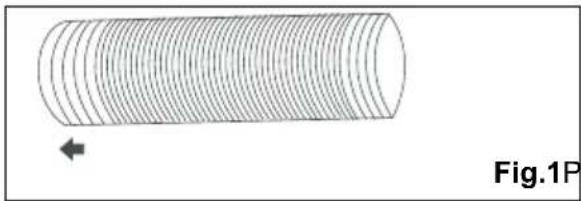

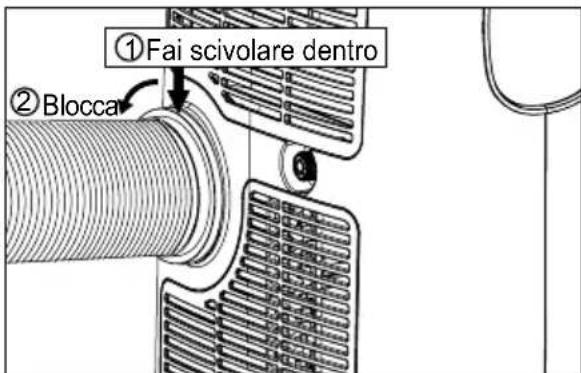

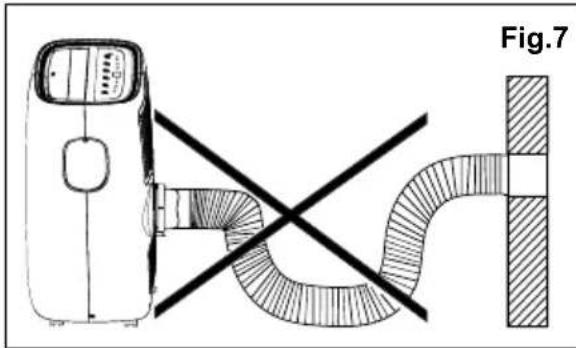

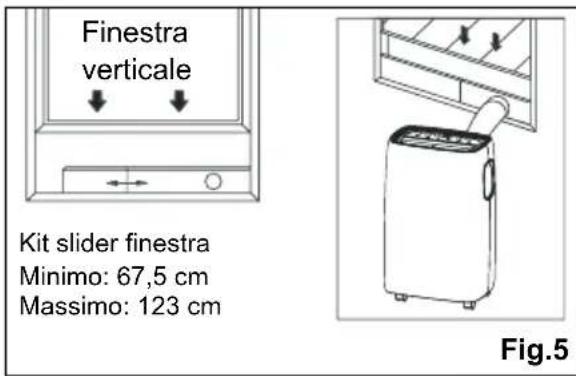

5.1 Aria calda di scarico

In Cool Mode (Modalità raffreddamento) l'apparecchio deve essere posizionato vicino alla finestra o all'apertura in modo che l'aria di scarico calda possa essere diretta all'esterno. Per prima cosa posizionare l'unità su una superficie piana e assicurarsi che ci sia un minimo di 30 mm di spazio attorno a essa, entro una fonte di energia elettrica del circuito.

1. Prolungare un lato del tubo o l'altro (Fig.1) e avvitare il tubo al connettore A (Fig.2).

1. Prolungare l'altro lato del tubo e avvitarlo al connettore B (Fig.3).

1. Installare il connettore B nell'unità (Fig.4).

①Fai scivolare dentro ②Blocca

Fig.4

1. Attaccare il connettore A al kit slider della finestra e sigillare. (Fig.5 e 6)

Finestra verticale Kit slider finestra Minimo: 67,5 cm Massimo: 123 cm Fig.5

Finestra orizzontale ng→il lato del tubo Kit slider finestra Minimo: 67,5 cm Massimo: 123 cm Fig.6

Il tubo può essere allungato dalla sua lunghezza originale di 38cm fino a 150cm, ma è meglio tenere la lunghezza al minimo richiesto. Assicurarsi inoltre che il tubo non abbia alcuna piega o afflosciamento. (Fig. 7)

5.2 Installazione di una finestra a doppia fascia sospesa

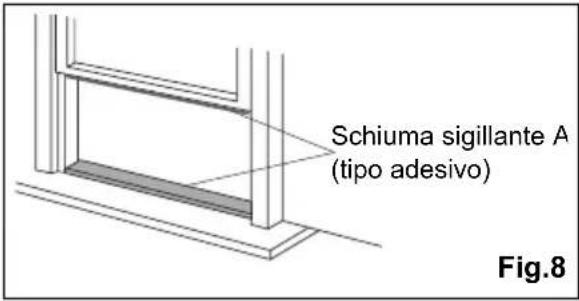

1. Taglia le schiume sigillanti A (tipo adesivo) della lunghezza adatta e attaccarli alla finestra e alla base. (Fig. 8)

Schiuma sigillante A (tipo adesivo) Fig.8

1. Aprire la finestra a fascia e posizionare il kit slider della finestra sulla base della finestra (Fig.9). Attaccare il kit slider della finestra alla base della finestra. Regolare la lunghezza del kit slider della finestra secondo l'ampiezza della finestra. Avvitare le due viti nel kit slider della finestra. Si veda la Fig.9.

viti Kit slider finestra 67.5cm~123cm Fermo finestra Fig.9

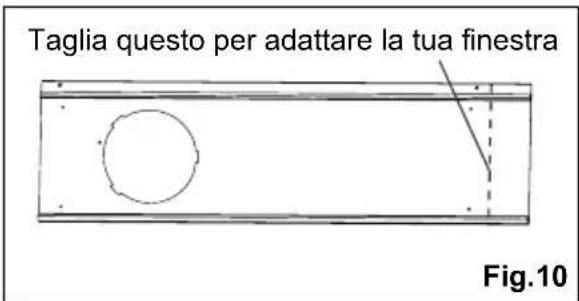

Tagliare il kit slider della finestra regolabile se l'ampiezza della finestra è meno di 67.5 cm (Fig.10).

Taglia questo per adattare la tua finestra Fig.10

1. Chiudere la fascia della finestra in sicurezza contro il kit slider della finestra. (Fig.11)

2. Avvita due viti da 12.7mm per assicurare il kit slider della finestra alla fascia della finestra.(Fig.11)

3. Assicurare il kit slider della finestra alla base della finestra (Fig.11):

A: Per la finestra in legno: Usa viti da 19mm per assicurarli.
B: Per le finestre Vinyl-Clad: Usare la vite a testa esagonale da 12.7 per assicurarli.

Viti da 12.7 mm Kit slider finestra Viti da 19mm o viti a testa esagonale da 12.7mm Fermo finestra Fig.11

1. Per assicurare la fascia inferiore in posizione, attaccare la fascia di bloccaggio con angolo a destra con una vite da 12.7 mm come mostrato (Fig.12).

E' difficile bloccare le finestre con il blocco di sicurezza per le finestre Vinyl-Clad, in modo che tu possa usare il blocco con la finestra stessa.

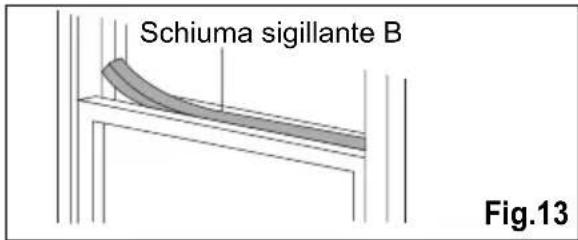

1. Taglia il sigillo di schiuma B di una lunghezza appropriata e sigillare lo spazio aperto tra la fascia della finestra superiore e la fascia della finestra esterna, come mostrato nella Fig.13.

Schiuma sigillante B Fig.13

5.3 Installazione di una finestra scivolante sospesa

1. Taglia le schiume sigillanti A (tipo adesivo) della lunghezza adatta e attaccarli alla finestra e alla base. Si veda la Fig.14.

Schiuma sigillante A (tipo adesivo) Fig.14

1. Aprire la finestra a fascia e posizionare il kit slider della finestra sulla base della finestra (Fig.15). Attaccare il kit slider della finestra alla base della finestra. Regolare la lunghezza del kit slider della finestra secondo l'altezza della finestra. Avvitare le due viti nel kit slider della finestra. Si veda la Fig.15. Tagliare il kit slider della finestra regolabile se l'altezza della finestra è meno di 67.5cm (Fig.10).

Fermo finestra Kit slider finestra viti 67.5cm~123cm Fig.15

1. Chiudere la fascia della finestra in sicurezza contro il kit slider della finestra. (Fig.16)

2. Avvita due viti da 12.7 mm per assicurare il kit slider della finestra alla fascia della finestra. (Fig.16)

3. Avvita due viti da 19 mm per assicurare il kit slider della finestra alla base della finestra.(Fig.16)

Fermo finestra Kit slider finestra Viti da 12.7 mm Viti da 12.7 mm Fig.16

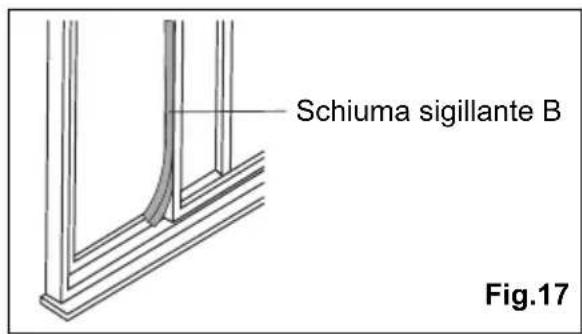

1. Taglia il sigillo di schiuma B di una lunghezza appropriata e sigillare lo spazio aperto tra la fascia della fascia scivolante della finestra esterna, come mostrato nella Fig.17.

Schiuma sigillante B Fig.17

1. Per assicurare la fascia scivolante in posizione, attaccare la fascia di bloccaggio con angolo a destra con una vite da 12.7 mm come mostrato (Fig.18).

2 Power ON/OFF (Accensione/Spegnimento)

3 Velocità ventilatore / Reset filtro

4 Regola temperatura o timer

5 Modalità Selezione

6 Timer

7. ISTRUZIONI PER L'USO

i Alcune delle seguenti istruzioni possono solo essere usati con il Pannello di Controllo.

7.1 Uso del pannello di controllo

Modalità Heating (Riscaldamento) (su alcuni modelli)

In questa modalità DEVE essere usato il tubo adattatore di scarico. In questa modalità non può essere selezionata la velocità della ventola.

1. Premere il pulsante "mode (modalità)" fino a che è acceso l'indicatore "Calore".

2. Premere i pulsanti "V" e "Λ" Temperatura per l'impostazione desiderata.

3. Tubo di drenaggio collegato. Vedere la sezione 7.3 Drenaggio.

Modalità Cooling (Raffreddamento) In questa modalità DEVE essere usato il tubo adattatore di scarico.

1. Premere il pulsante "mode (modalità)" fino a che è acceso l'indicatore Raffreddamento.

2. Premere il pulsante "fan speed (velocità ventola)" per scegliere la velocità della ventola secondo l'illuminazione dell'indicatore della velocità della ventola. Puoi scegliere tra l'impostazione della velocità della ventola "hi (alto)", "med (medio)", "low (basso)", o "auto (auto)".

3. Premere il pulsante "v" o "∧" per scegliere la temperatura che desideri.

Non è necessario usare il tubo di drenaggio in modalità "raffreddamento".

Modalità Dry (Asciutta)

Premere il pulsante “mode (modalità)” fino a che è acceso l’indicatore “Dry (Asciutta)”. Lo schermo mostra la temperatura ambiente.

Contemporaneamente si accende l'indicatore della ventola "low (basso)".

Nota: In questa modalità non può essere selezionata la velocità della ventola.

Modalità Fan (Ventola)

In questa modalità, non c'è bisogno di usare il tubo di scarico o di drenaggio.

1. Premere il pulsante “mode (modalità)” fino a che è acceso l'indicatore “Fan (Ventola)”.
2. Premere il pulsante "Fan speed (Velocità ventola)" per scegliere la velocità della ventola desiderata.
3. La ventola si accenderà alla velocità selezionata e i display mostrerà la temperatura ambiente.

Modalità Auto (Automatica)

In questa modalità avere sempre il tubo di scarico attaccato. Quando imposti il condizionatore in Modalità automatica, selezionerà automaticamente il raffreddamento, il riscaldamento (non applicabile per i modelli a solo raffreddamento), o il funzionamento a solo ventola a seconda di quale temperatura hai selezionato e della temperatura ambiente. Il condizionatore controllerà la temperatura ambiente automaticamente attorno al punto di temperatura da te impostato. In modalità AUTOMATICA, non puoi cambiare la velocità della ventola.

1. Premere il pulsante “mode (modalità)” fino a che non sono accese le spie “Auto mode (Modalità automatica)”.

Dopo che è stata selezionata la “Auto mode (Modalità automatica)”, l’unità si avvierà automaticamente secondo la temperatura ambiente dell’aria.

Modalità Timer (Timer)

Il timer facilita l'utente per ritardare l'avvio o la chiusura dell'unità.

Come ritardare l'avvio

Collegare l'unità, in modo che l'unità passi in standby.

Premere il pulsante “timer (timer)”, quindi l'indicatore del Timer e il numero di ore sullo schermo lampeggerà.

Tocca o tieni premuto la freccia SU“^” o la freccia GIU“v” per cambiare il ritardo del timer di avvio a incrementi di 0.5 ore fino a 10 ore, quindi a incrementi di 1 ora fino a 24 ore.

Dopo 5 secondi, l'indicatore del Timer e il display smettono di lampeggiare. Il comando eseguirà il conto alla rovescia del tempo rimanente fino all'avvio.

L'unità si avvierà nella modalità precedentemente impostata.

Per cancellare l'impostazione premere di nuovo il pulsante "timer (timer)".

L'indicatore del timer di spegnerà.

Come ritardare lo spegnimento

Puoi ritardare lo spegnimento quando l'unità è accesa.

Premere il pulsante “timer (timer)”, quindi l'indicatore del Timer e il numero di ore sullo schermo lampeggerà.

Tocca o tieni premuto la freccia SU“∧” o la freccia GIU“∨” per cambiare il ritardo del timer di interruzione a incrementi di 0.5 ore fino a 10 ore, quindi a incrementi di 1 ora fino a 24 ore.

Dopo 5 secondi, l'indicatore del timer e il display smetteranno di lampeggiare e il display mostrerà il tempo rimanente fino allo spegnimento dell'unità.

Per cancellare l'impostazione premere di nuovo il pulsante "timer (timer)".

L'indicatore del timer di spegnerà.

Reset filtro

Questa caratteristica è un promemoria per pulire il filtro dell'aria (Vedere Cura e Pulizia) per un funzionamento più efficiente.

L'indicatore de filtro si illuminerà dopo le 250 ore di funzionamento. Per resettare dopo aver pulito il filtro, tenere premuto il pulsante "fan speed (velocità della ventola)" per 5 secondi, poi l'indicatore "filter (filtro)" si spegnerà.

7.2 Telecomando

1 2 3 4 5 timer on timer off sleep mode F / °C swing fan speed on/off 6 7 8 9 10 Electrolux

1 Schermata telecomando
2 Pulsante Timer On (Timer On)
3 Pulsante Timer Off (Timer Off)
4 Pulsante Sleep (Sleep)
5 Pulsante Mode (Modalità)
6 Pulsante impostazione Temp/Timer (Temperatura/Timer)
7 Pulsante °F/°C (°F/°C)
8 Pulsante Swing (Oscilla)
9 Pulsante Fan Speed (Velocità ventola)
10 Pulsante On/Off (On/Off)

Installazione batteria e istruzioni importanti

Rimuovere il coperchio sul retro del telecomando.

Inserire le batterie fornite correttamente (vedere le istruzioni all'interno del vano batteria).

Chiudere il coperchio.

Sostituire le batterie vecchie (che sono state usate)

Con due nuove batterie R03P "AAA" da 1.5V, ripetere i passi summenzionati.

Se il telecomando è sostituito o gettato, le batterie devono essere rimosse e smaltite secondo le norme locali poiché danneggiano l'ambiente.

Non mescolare batterie vecchie e nuove. Non mescolare batterie alcaline, standard (zinco-carbone) o ricaricabili (nichel-cadmio).

Non smaltire le batterie nel fuoco. Le batterie possono esplodere o avere perdite. Se il telecomando non viene usato per lungo tempo, rimuovere le batterie dal telecomando.

Il telecomando deve essere gestito con estrema cura. Non lasciarlo cadere o esporlo alla luce solare diretta o a fonti di calore.

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

(1) Il dispositivo potrebbe non causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, incluso l'interferenza che possa causare un'operazione indesiderata.

Puntare il telecomando al punto del segnale del ricevitore. Il telecomando non deve stare a più di 16 ft(5 metri) lontano dall'unità (senza ostacoli tra il telecomando e l'unità).

Utente TELECOMANDO Max. 5 m AC portatile

Come usare il telecomando

ACCENDERE L'UNITA'

Collega l'unità, poi premi il pulsante "on/off (on/off)" (quando acceso, l'unità funzionerà nell'ultima modalità prima dello spegnimento).

Per spegnere l'unità, premere di nuovo il pulsante "on/off (on/off)", poi rimuovere la spina.

NON spegnere l'unità rimuovendo la spina.

Spegnere sempre l'unità premendo il pulsante "on/off (on/off)" e attendere qualche minuto prima di rimuovere la spina.

Modalità Cool ( Raffreddamento)

Premere il pulsante “mode (modalità)” fino a che il lato sinistro dello schermo LCD visualizzerà “*”.

Premere il pulsante “fan speed (Velocità ventola)” per scegliere la velocità della ventola “Hi (Alto)”, “Med (Medio)”, “Low (Basso)”, e “Auto (Auto)”.

Premere il pulsante “v” e “∧” per scegliere la temperatura che desideri

Alto Medio Basso Automatico

AUTO

Modalità Dry (Asciutta)

Premere il pulsante “mode (modalità)” fino a che il lato sinistro dello schermo LCD visualizzerà “💧”.

Contemporaneamente, il simbolo della ventola apparirà il simbolo “low (basso)” sullo schermo.

Nota: In questa modalità non può essere selezionata la velocità della ventola.

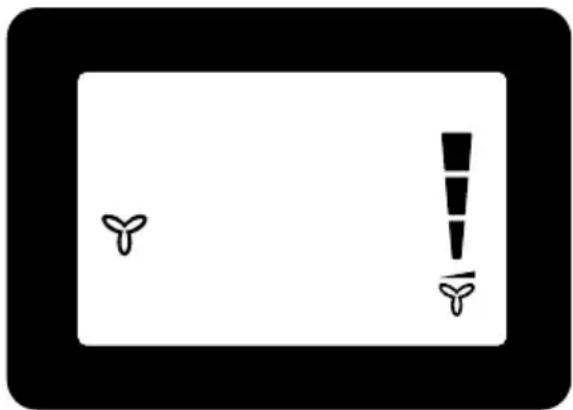

Modalità Fan (Ventola)

Premere il pulsante “mode (modalità)” fino a che il lato sinistro dello schermo LCD visualizzerà “♀”.

In questa modalità, puoi selezionare la velocità della ventola “Hi (Alto)”, “Med (Medio)”, “Low (Basso)” o “Auto (Auto)” premendo il pulsante di velocità della Ventola e fare riferimento allo schema.

Nota: In questa modalità, il tubo di scarico dell'aria non deve essere collegato.

Heat mode (Modalità riscaldamento) (Solo per i modelli riscaldamento e raffreddamento)

Premere il pulsante “mode (modalità)” fino a che il lato sinistro dello schermo LCD visualizzerà “💡”.

Premere il pulsante “V” e “Λ” per scegliere la temperatura che desideri.

Contemporaneamente si accende l'indicatore della ventola "low (basso)".

Nota: In questa modalità non può essere selezionata la velocità della ventola.

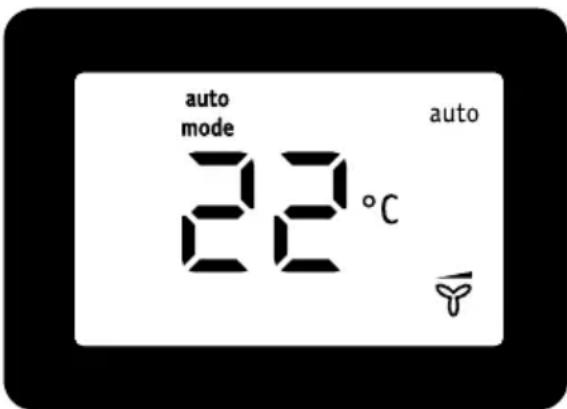

Modalità AUTO (AUTOMATICA)

Premere il pulsante “mode (modalità)” fino a che il lato sinistro dello schermo LCD visualizzerà “auto (auto)”.

In modalità AUTOMATICA, non puoi cambiare la velocità della ventola.

Premere il pulsante “v” e “∧” per scegliere la temperatura che desideri.

auto mode 22°C auto

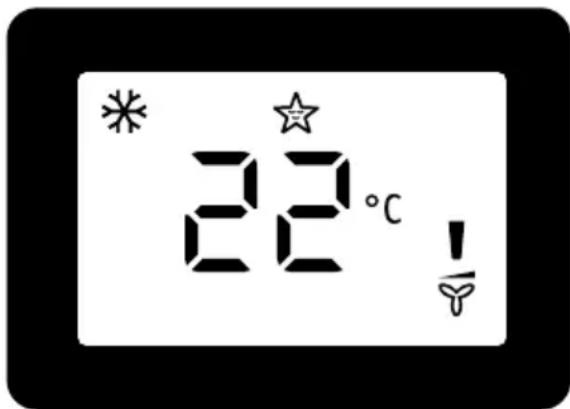

Modalità Sleep (Sleep)

Quando l'unità è in modalità

Raffreddamento, Riscaldamento o automatico, puoi premere il pulsante “sleep (sleep)” per avviare l’unità in modalità

Sleep. In questa modalità, la velocità della ventola sarà impostata su “low (basso)” automaticamente, che non può essere cambiata.

In modalità Raffreddamento la temperatura selezionata aumenterà di 1°C 30 minuti dopo che la modalità è selezionata. La temperatura selezionata aumenterà di 1°C 30 minuti. Questa nuova temperatura sarà mantenuta per 7 ore prima che ritorni alla temperatura selezionata in origine. Questo termina la modalità “Sleep (Sleep)” e l'unità si spegne.

Il programma della modalità "Sleep

(Sleep)” può essere cancellato in qualsiasi momento durante il funzionamento premendo il pulsante “Sleep (Sleep)”, “mode (modalità)” o “fan speed (velocità ventola)”.

Nota: In modalità Ventola o Asciuga, la modalità Sleep non può essere selezionata.

22°C !

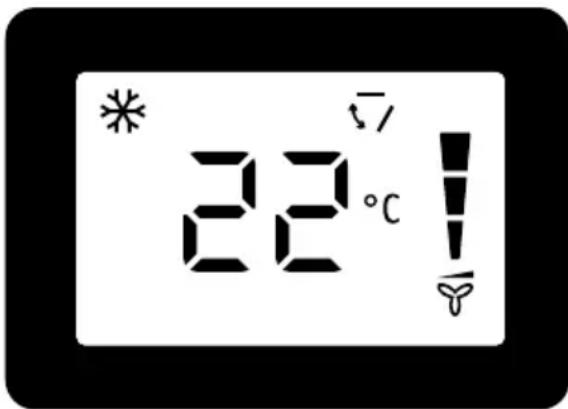

Funzione Oscilla Griglia

Premere il pulsante “swing (oscilla)” per abilitare la funzione dell’oscillazione della griglia e sulla parte superiore dello schermo apparirà“√”. La griglia sul pannello superiore oscillerà su e giù.

Premere di nuovo il pulsante per disabilitare la funzione oscilla griglia.

22°C!

Premere il pulsante “°F/°C” per passare dai gradi Fahrenheit ai gradi Celsius.

In modalità Asciutta/Ventola, non puoi cambiare la °F/°C.

Modalità Timer (Timer)

Come ritardare l'avvio

Collegare l'unità, in modo che l'unità passi in standby.

Premere il pulsante “timer on (timer on)”, la schermata visualizzerà “💡→” e “H”.

Tocca o tieni premuto la freccia SU“^” o la freccia GIU“v” per cambiare il ritardo del timer di avvio a incrementi di 0.5 ore fino a 10 ore, quindi a incrementi di 1 ora fino a 24 ore. Dopo 2 secondi, l'impostazione sarà memorizzata. Il

comando eseguirà il conto alla rovescia del tempo rimanente fino all'avvio. L'unità si avvierà nella modalità precedentemente

impostata.

Per cancellare l'impostazione premere di nuovo il pulsante "timer on (timer on)".

6.0 H ①→

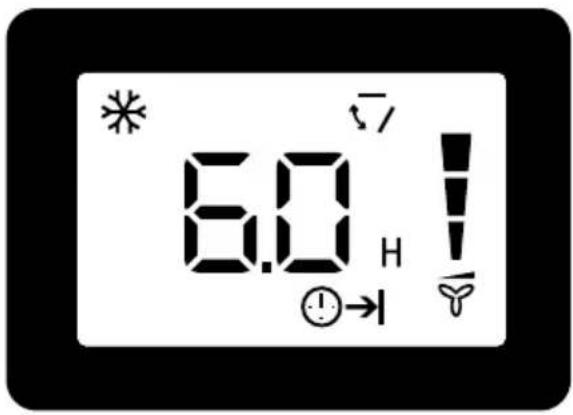

Come ritardare lo spegnimento

Puoi ritardare lo spegnimento quando l'unità è accesa.

Premere il pulsante "timer off (timer off)", la schermata visualizzerà "→" e "H".

Tocca o tieni premuto la freccia SU“^” o la freccia GIU“▼” per cambiare il ritardo del timer di interruzione a incrementi di 0.5 ore fino a 10 ore, quindi a incrementi di 1 ora fino a 24 ore. Dopo 2 secondi, l'impostazione sarà memorizzata e il display smetteranno di lampeggiare e il display mostrerà il tempo rimanente fino allo spegnimento dell'unità.

Per cancellare l'impostazione premere di nuovo il pulsante "timer off (timer off)".

6.0 H !

7.3 Codice guasto

Se il display mostra "AS", il sensore della temperatura della stanza si è guastato. Contatta il tuo Centro di Manutenzione Electrolux autorizzato.

Se il display mostra "ES", il sensore dell'evaporatore della temperatura della stanza si è guastato. Contatta il tuo Centro di Manutenzione Electrolux autorizzato.

Se il display mostra "P1" il vassoio in basso è pieno. Spostare attentamente l'unità in un posto asciutto, rimuovere la spina di drenaggio inferiore e lascia che l'acqua sia drenata. Riavviare la macchina fino a che non appare il simbolo "P1". Se l'errore si ripete, chiamare la manutenzione.

7.4 Istruzioni per il drenaggio

Drenaggio continuo

Durante la modalit ASCIUTTO, avrai bisogno di un tubo da giardino (venduto separatamente) per drenare la condensa dall'unità.

Segui i passi in basso:

• Svita il tappo di drenaggio della presa del drenaggio continuo (Fig.19).
• Collegare un'estremità del tubo da giardino (venduto separatamente) alla presa di drenaggio poi porta l'altra estremità in un drenaggio che è più basso dell'unità (Fig.20).

Fig.19 Tappo drenaggio

• La condensa potrebbe defluire dopo aver rimosso il tappo di drenaggio, se l'unità è attiva in modalità Raffreddamento o Automatica. Quando desideri rimuovere il tubo da guardino, preparare una vaschta di drenaggio (non fornita) per raccogliere la condensa dalla presa di drenaggio.
• Assicurarsi che l'altezza del drenaggio e la sezione del tubo di drenaggio non sia più alta di quella della presa di drenaggio o che il drenaggio continuo possa non funzionare correttamente.
• Durante la modalità di raffreddamento o Automatica, si consiglia di disabilitare il drenaggio continuo sostituendo il tappo di drenaggio alla presa di drenaggio, per raggiungere la massima prestazione

Svuotare il residuo di condensa all'interno dell'unità durante la conservazione invernale.

Mettere una vaschetta di drenaggio (non fornita) sotto la presa di drenaggio inferiore, poi estrai il tappo del drenaggio per consentire alla condensa di fluire nella vaschetta del drenaggio.

Sostituire il tappo di drenaggio alla presa di drenaggio continuo quando non fuoriesce nessuna condensa.

Mettere la vaschetta di drenaggio sotto la presa di drenaggio inferiore, poi rimuovere la plastica dalla presa del drenaggio per consentire alla condensa di fluire nella vaschetta del drenaggio. Se la tua vaschetta per il drenaggio non può trattenere tutto il condensato, serviranno diverse ricariche.

Sostituire il tappo di drenaggio alla presa di drenaggio inferiore quando non fuoriesce nessuna condensa.

Presa drenaggio inferiore Tappo di sgocciolamento Vassoio di sgocciolamento

NOTA: Per assicurarsi che tutto il residuo di condensa sia stato rimosso, inclinare l'unità sollevandola leggermente verso l'alto dalla parte anteriore fino a che non esce più della condensa dalla presa di drenaggio.

8. CURA E PULIZIA

Pulire il tuo condizionatore occasionalmente per farlo sembrare nuovo. Assicurarsi di scollegare l'unità prima di pulire per prevenire scosse o pericoli di incendio

8.1 Pulizia dell'unità

La struttura e la parte anteriore potrebbero essere pulite con un panno senza olio o lavate con un panno inumidito in una soluzione di acqua calda e

un leggero detergente per lavastoviglie liquido.

Non usare mai detergenti forti, cera o lucidante sulla parte anteriore dell'armadietto.

Assicurarsi di cablare l'acqua in eccesso dal panno prima di asciugarlo attorno ai comandi. L'acqua in eccesso dentro o attorno ai comandi può causare danni al condizionatore.

8.2 Pulizia dei filtri

Per far continuare a funzionare con efficienza il tuo condizionatore devi pulire i filtri ogni due settimane di utilizzo.

1. Afferrare la linguetta del pannello superiore e togliere il filtro che sta dietro alla griglia del pannello posteriore come mostrato nella figura in basso.

1. Lavare il filtro usando un detergente lliquido per lavastoviglie e acqua calda sotto i 40°C. Sciacquare il filtro accuratamente. Agitare delicatamente l'acqua in eccesso dal filtro. Assicurarsi che il filtro sia accuratamente asciutto prima della sostituzione. Oppure, invece di lavare puoi aspirare il filtro per pulirlo.

9. RISOLUZIONE DEI PROBLEMI

Prima di chiamare la manutenzione, rivedi quest'elenco. Potrebbe salvare tempo e denaro. Questo elenco include presenze comuni che non sono il risultato di manodopera e materiali difettosi in quest'apparecchio.

Il condizionatore non funzionerà.

• Spina a muro scollegata. Spingi la spina con decisione nella presa a muro.

• Fusibile esploso o interruttore rotto. Sostituire il fusibile con il tipo di ritardo temporale o il reset dell'interruttore.

• Sostituire il filtro dopo che è asciutto.

i Assicurarsi che il filtro sia accuratamente asciutto prima della sostituzione.

8.3 Conservazione invernale

Se il condizionatore non sar usato per un lungo periodo di tempo:

1. Drenare la vaschetta di raccolta dell'acqua completamente e lasciare il tappo di drenaggio inferiore e la spina di gomma abbastanza a lung da consentire a qualsiasi acqua residua di fuoriuscire. Una volta che la vaschetta è completamente drenata e non fuoriesce acqua, reinstallare la spina di gomma e il tappo.
2. Rimuovere e pulire il filtro, fallo asciugare completamente, poi reinstallarlo.
3. Rimuovere le batterie dal telecomando.
4. Conservare il condizionatore in un luogo fresco e asciutto, lontano dalla luce solare diretta, da temperature estreme e da polvere eccessiva.

Prima di usare di nuovo il condizionatore:

1. Assicurati che il filtro e il tappo di drenaggio siano a posto.
2. Verificare il cavo per assicurarti che sia in buone condizioni, senza rotture o danni.
3. Inserire nuove batterie nel telecomando.

4. Installare il condizionatore come descritto nelle istruzioni di installazione.

5. Il comando è SPENTO. Accendi il comando e impostare l'impostazione desiderata.

6. P1 compare nell'area display. Drenare l'acqua come descritto nella 7.3 Sezione Drenaggio.
7. La temperatura ambiente è più bassa della temperatura impostata (Modalità Raffreddamento). Resettare la temperatura.

L'aria dall'unità non è abbastanza fredda.

• Temperatura ambiente sotto i 16 °C. Il raffreddamento non avverrà fino a che la temperatura ambiente si alza oltre i 16 °C.
• Resetta a una temperatura più bassa.
• Il compressore si spegne cambiando modalità. Attendere circa 3 minuti e ascolta il riavvio del compressore quando si imposta la modalità RAFFREDDAMENTO.

Il condizionatore raffredda, ma la stanza è troppo calda - NIENTE ghiaccio si forma sulla spirale raffreddante dietro la parte anteriore decorativa.

• Temperatura esterna sotto i 16 °C. Per decongelare la spirale, imposta la modalità ventola.
• Il filtro dell'aria potrebbe essere sporco. Pulire il filtro. Fare riferimento a 8. Sezione Cura e Pulizia. Per decongelare, imposta la modalità Ventola.
• La temperatura è impostata troppo bassa per il raffreddamento notturno. Per decongelare la spirale, imposta la modalità Ventola. Quindi impostare la temperatura a un'impostazione più alta.
• Condotto di scarico non collegato o bloccato. Vedere sezione 5.1 aria calda di scarico.

Il condizionatore raffredda, ma la stanza è troppo calda - Ghiaccio si forma sulla spirale raffreddante dietro la parte anteriore decorativa

• Filtro dell'aria sporco - aria limitata. Pulire il filtro dell'aria. Fare riferimento a 8. Sezione Cura e Pulizia.
• La temperatura è impostata troppo alta. Impostare la temperatura a un'impostazione più bassa.
• Le griglie direzionali dell'aria sono state posizionate in modo corrente. Posizionare le griglie per una migliore distribuzione dell'aria.

• La parte anteriore dell'unità è bloccata dai drappi, da tendine, dal mobilio, ecc. - restringe la distribuzione dell'aria. Pulisci il blocco davanti all'unità.

• Porte, finestre, registratori, ecc aperto - l'aria fredda scappa. Chiudere porte, finestre, registratori ecc aperti - l'aria fredda scappa.

• Unità accesa di recente in una stanza calda. Consentire ulteriore tempo per rimuovere lo “calore conservato” da pareti, soffitto, pavimento e mobili.

Il condizionatore si accende e spegne rapidamente.

- Filtro dell'aria sporco - aria limitata. Pulire il filtro dell'aria.

- La temperatura era estremamente calda. Imposta la velocità della VENTOLA a un'impostazione più veloce per portare l'aria attraverso le spirali di raffreddamento più frequentemente.

Stanza da raffreddare.

- Imposta la temperatura troppo bassa. Aumenta la temperatura impostata.

NOTA: CONTROLLA IL PIATTO PER IL TIPO DI GAS REFRIGRANTE USATO NEL TUO APPARECCHIO.

ATTENZIONE!

Informazioni specifiche riguardo gli apparecchi con gas refrigerante R290.

• Leggere accuratamente tutti gli avvenimenti.
• Quando si scongela e si pulisce l'apparecchio, non usare strumenti diversi dal quelli consigliati dall'azienda produttrice.
• L'apparecchio deve essere posizionato in un'area senza alcuna fonte di accensione continua (ad esempio: fiamme vive, gas o apparecchi elettrici in funzione).
• Non effettuare punture e non bruciare.
• I gas refrigeranti possono essere inodori.
• L'apparecchio deve essere installato, usato e conservato in un'area che è più grande di 13 m ^2 .

• Quest'apparecchio contiene 235g o 245g (vedere l'etichetta di valutazione sul retro dell'unità) del gas refrigerante R290.

• R290 è un gas refrigerante che è conforme alle direttive eropee sull'ambiente. Non puntellare nessuna parte del circuito refrigerante.

• Se l'apparecchio è installato, messo in funzione o memorizzato in un'area non ventilata, Is stanza deve essere progettata per prevenire l'accumulo delle perdite del refrigerante comportando un rischio di incendio o di esplosione dovuto all'accensione del refrigerante causato dai riscaldamenti elettrici, dalle stufe o da altre fonti di accensione.

• L'apparecchio deve essere conservato in modo da prevenire un guasto meccanico.

• Gli individui che mettono in funzione o lavorano sul circuito devono avere la certificazione corretta emessa da un'organizzazione accreditata che assicuri la competenza nel gestire i refrigeranti secondo una valutazione specifica riconosciuta dalle associazioni nell'industria.

• Le riparazioni devono essere eseguite in base ai consigli dell'azienda produttrice. La manutenzione e le riparazioni che richiedono l'assistenza di altro personale qualificato devono essere eseguite sotto la supervisione della persona competete nell'uso di refrigeranti infiammabili.

10. PREOCCUPAZIONI AMBIENTALI

Riciclare i materiali con il simbolo.

Mettere l'imballaggio in contenitori adatti per riciclarli. Aiutare a proteggere l'ambiente e la salute umana e riciclare rifiuti di apparecchi elettrici ed elettronici.

Non smaltire gli apparecchi contrassegnati con il simbolo ✉ insieme ai rifiuti domestici. Restituire il prodotto nella struttura per il riciclaggio locale o contattare l'ufficio municipale.

INHOUD

1. VEILIGHEIDSINFORMATIE 69
2. VEILIGHEIDSAANWIJZIGINGEN 72
3. BESCHRIJVING VAN DE EENHEID 76
4. MEEGELEVERDE ACCESSOIRES 76
5. INSTALLATIE INSTRUCTIES 77
6. EIGENSCHAPPEN AIRCONDITIONER 80
7. GEBRUIKSAANWIJZING 80
8. ZORG EN REINIGING 87
9. PROBLEEMOPLOSSING 88
10. MILIEUOVERWEGINGEN 89

WE DENKEN AAN U
