Produkttyp	Monoblock-Mobilklimagerät
Modell	EXP09CKEWI
Marke	Electrolux
Kühlmodus	Ja
Heizmodus	Ja (bei einigen Modellen)
Lüftermodus	Ja
Entfeuchtungsmodus	Ja
Stromversorgung	220-240 V ~ 50 Hz, 10 A
Kältemittel	R290, 235 g oder 245 g (je nach Etikett)
Abmessungen (L × T × H)	Ca. 35 × 35 × 70 cm
Gewicht	Ca. 25 kg
Geräuschpegel	Ca. 65 dB(A)
Kühlleistung (geschätzt)	9000 BTU/h (ca. 2,6 kW)
Empfohlene Fläche	Bis zu 25-30 m²
Länge des Abluftschlauchs	38 cm bis 150 cm (ausziehbar)
Waschbarer Filter	Ja, Reinigung alle 2 Wochen
Fernbedienung	Ja (mit AAA-Batterien)

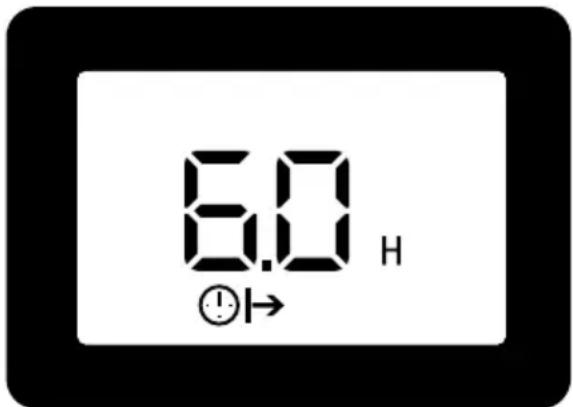

Timer	Ja, 24 h
Schlaffunktion	Ja
Luftauslass-Schwenkfunktion	Ja
Rollen	Ja, für einfachen Transport
Im Lieferumfang enthalten	Fensterkit, Schaumstoffdichtungen, Abluftschlauch, Fernbedienung, Batterien, Schrauben
Sicherheit	Überhitzungsschutz, verzögerter Neustart (3 Min.), automatische Abschaltung bei vollem Wassertank
Wartung	Filterreinigung alle 2 Wochen, Kondensatablass vor Lagerung
Lagerung	An einem kühlen, trockenen Ort, vor Sonne geschützt

Häufig gestellte Fragen - EXP09CKEWI ELECTROLUX

Was tun, wenn auf dem Display der Fehlercode P1 angezeigt wird?

Der Code P1 zeigt an, dass der untere Wassertank voll ist. Schalten Sie das Gerät aus, ziehen Sie den Stecker, entleeren Sie das Wasser durch Entfernen des unteren Ablassstopfens. Nach dem Entleeren wieder einstecken und neu starten. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

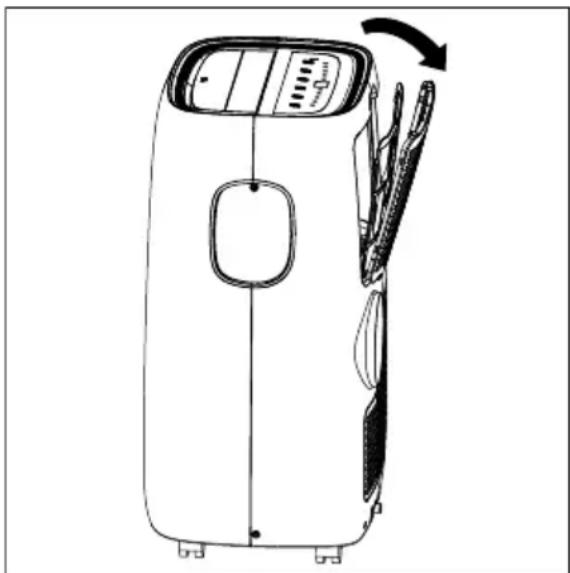

Wie reinige ich den Luftfilter?

Entfernen Sie die Frontplatte und den Filter. Waschen Sie ihn mit warmem Wasser (max. 40°C) und einem milden Spülmittel, spülen Sie ihn gründlich ab und lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen. Reinigen Sie den Filter alle 2 Wochen für einen optimalen Betrieb.

Welche Versorgungsspannung wird benötigt?

Das Gerät benötigt eine Stromversorgung von 220-240 V ~ 50 Hz mit einem dedizierten Stromkreis von 10 A. Verwenden Sie eine Steckdose mit Erdung und schließen Sie keine anderen Geräte an derselben Steckdose an.

Kann ich das Klimagerät ohne Abluftschlauch verwenden?

Nein, im Kühl-, Heiz- und Automatikmodus muss der Abluftschlauch angeschlossen sein, um die warme Luft nach außen zu leiten. Im Lüfter- oder Trocknungsmodus ist der Schlauch nicht erforderlich.

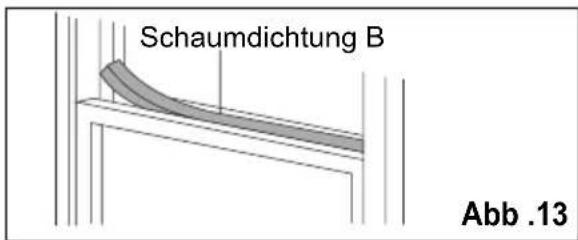

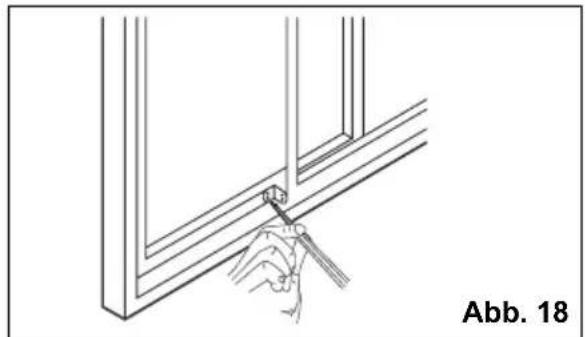

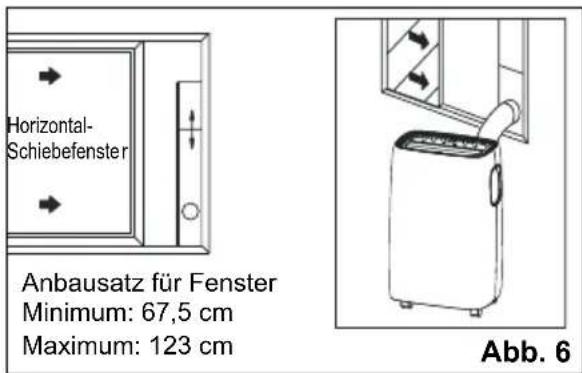

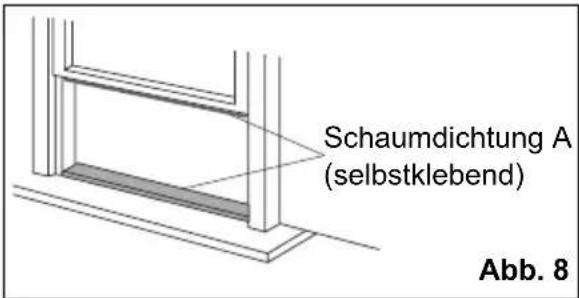

Wie installiere ich das Klimagerät in einem Schiebefenster?

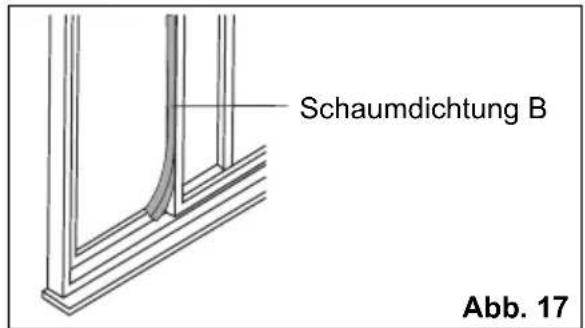

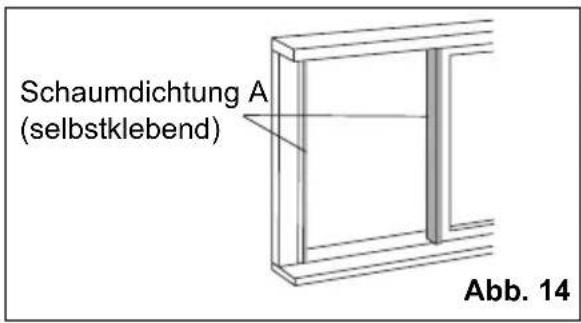

Befestigen Sie die selbstklebenden Schaumstoffdichtungen am Fensterrahmen. Legen Sie das Fensterschieber-Kit auf die Fensterbank und passen Sie die Länge an die Fensterhöhe an (67,5 bis 123 cm). Schrauben Sie das Kit fest, schließen Sie den Fensterflügel gegen das Kit. Befestigen Sie es mit Schrauben und installieren Sie die Sicherheitsverriegelung.

Was tun, wenn das Klimagerät nicht genug kühlt?

Überprüfen Sie zuerst, ob der Filter verschmutzt ist, und reinigen Sie ihn gegebenenfalls. Stellen Sie sicher, dass der Abluftschlauch nicht verstopft ist und die eingestellte Temperatur niedriger als die Raumtemperatur ist. Wenn der Raum sehr warm ist, lassen Sie das Gerät länger laufen. Vermeiden Sie Wärmequellen und schließen Sie Türen/Fenster.

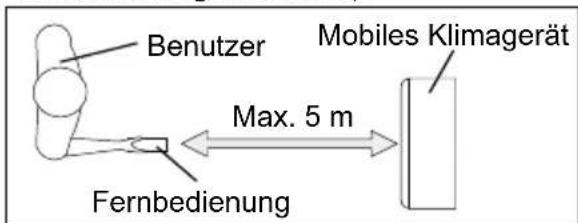

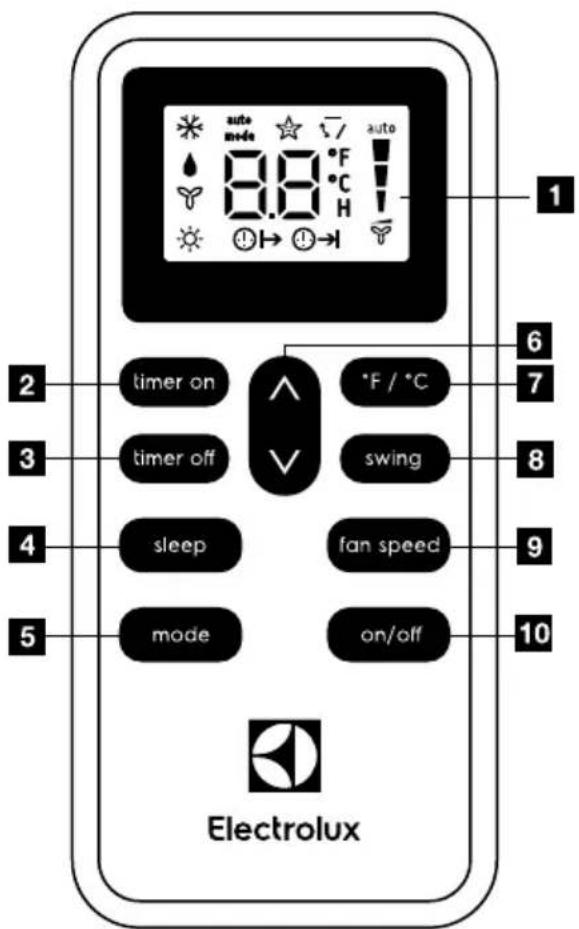

Wie verwende ich die Fernbedienung?

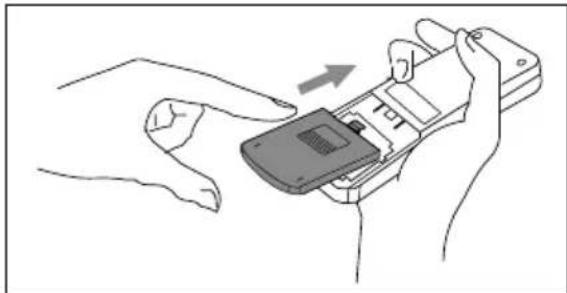

Legen Sie zwei AAA-Batterien (im Lieferumfang enthalten) unter Beachtung der Polarität ein. Richten Sie die Fernbedienung auf das Gerät innerhalb von 5 Metern. Verwenden Sie die Tasten Mode zur Auswahl des Modus, Fan Speed für die Geschwindigkeit und die Pfeile zur Temperatureinstellung. Die Taste Swing aktiviert die Schwenkfunktion des Luftauslasses.

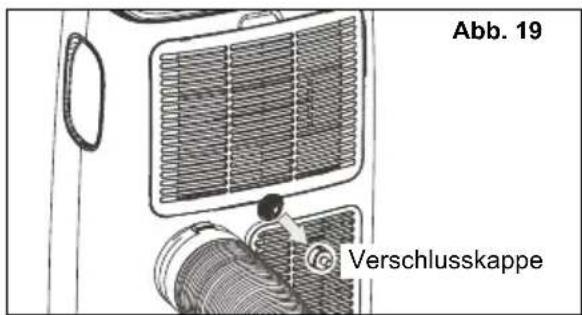

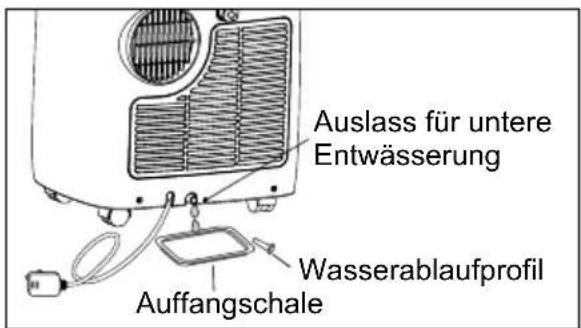

Wie entleere ich den Wassertank?

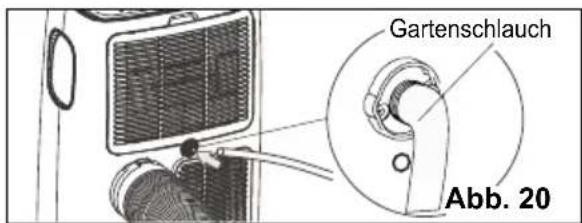

Im Trocknungsmodus können Sie einen Gartenschlauch (nicht im Lieferumfang) an den Dauerablassausgang anschließen. Für eine vollständige Entleerung (z. B. vor der Lagerung) stellen Sie eine Schale unter den unteren Ablassausgang, entfernen Sie den Stopfen und lassen Sie das Wasser ablaufen. Neigen Sie das Gerät leicht, um das gesamte Wasser abzulassen.

Was tun bei Brandgeruch oder Rauchentwicklung?

Schalten Sie das Gerät sofort mit der Taste Ein/Aus aus und ziehen Sie den Netzstecker. Wenden Sie sich an einen autorisierten Techniker. Verwenden Sie das Gerät nicht, bis es von einem Fachmann überprüft wurde.

Wo finde ich die Seriennummer und die PNC des Geräts?

Die Seriennummer und die PNC befinden sich auf dem Typenschild am Gerät (normalerweise auf der Rückseite oder Seite). Diese Informationen werden benötigt, um den Kundendienst zu kontaktieren oder Ersatzteile zu bestellen.

BEDIENUNGSANLEITUNG EXP09CKEWI ELECTROLUX

BEDIENUNGSANLEITUNG 90

INSTRUKCJA OBSŁUGI 112

UŽIVATELSKÁ PŘÍRUČKA 134

CONTENTS

1. SAFETY INFORMATION ...... 3
2. SAFETY INSTRUCTION 6
3. UNIT DESCRIPTION 10
4. ACCESSORIES INCLUDED 10
5. INSTALLATION INSTRUCTIONS 11
6. AIR CONDITIONER FEATURES 14
7. OPERATING INSTRUCTIONS 14
8. CARE & CLEANING 20
9. TROUBLE SHOOTING 21
10. ENVIRONMENTAL CONCERNS 23

Cooling mode (Koelmode)

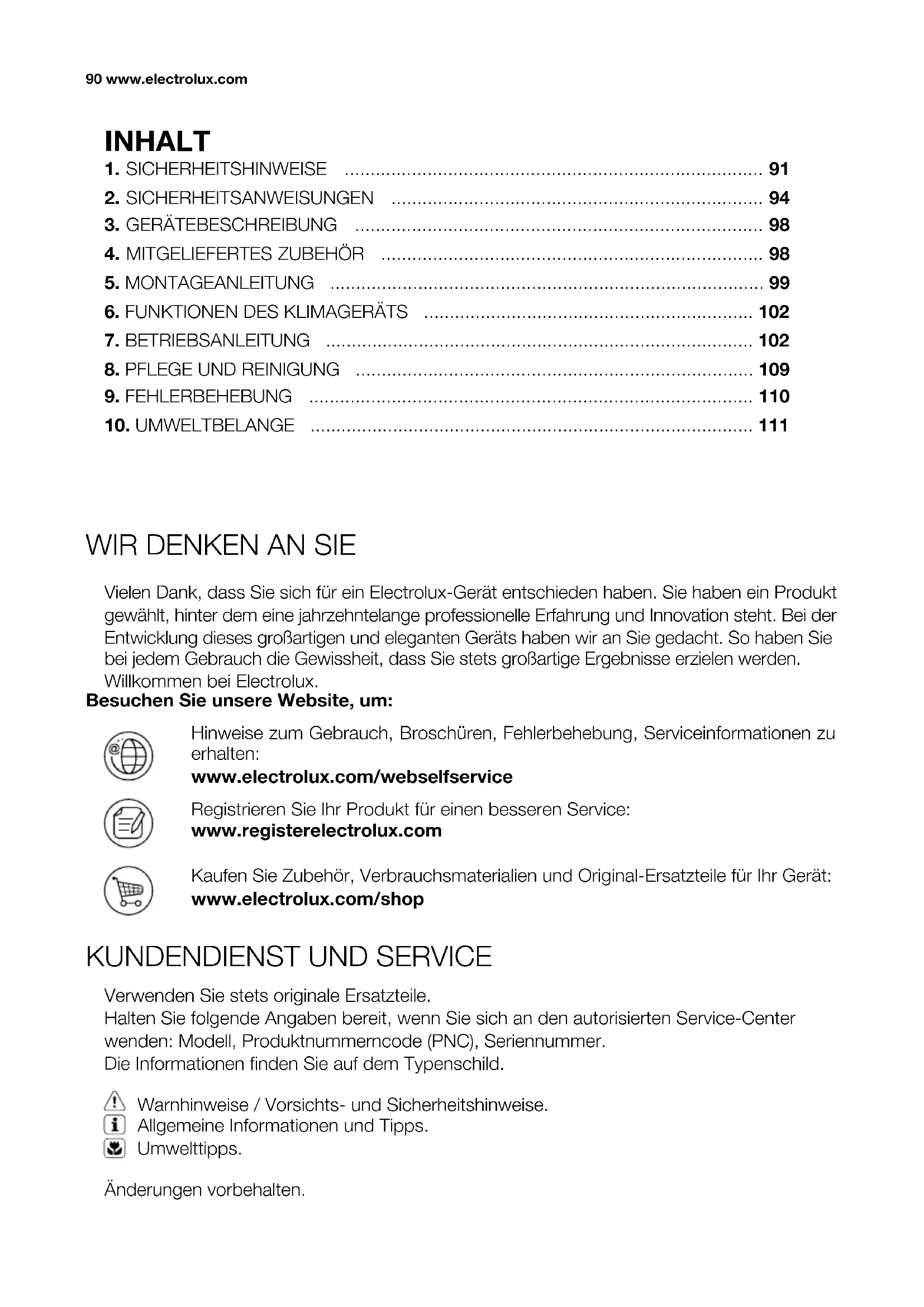

1. SICHERHEITSHINWEISE 91
2. SICHERHEITSANWEISUNGEN 94
3. GERÄTEBESCHREIBUNG 98
4. MITGELIEFERTES ZUBEHÖR 98
5. MONTAGEANLEITUNG 99
6. FUNKTIONEN DES KLIMAGERÄTS 102
7. BETRIEBSANLEITUNG 102
8. PFLEGE UND REINIGUNG 109
9. FEHLERBEHEBUNG 110
10. UMWELTBELANGE 111

WIR DENKEN AN SIE

Vielen Dank, dass Sie sich für ein Electrolux-Gerät entschieden haben. Sie haben ein Produkt gewählt, hinter dem eine jahrzehntelange professionelle Erfahrung und Innovation steht. Bei der Entwicklung dieses großartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden. Willkommen bei Electrolux.

Besuchen Sie unsere Website, um:

Hinweise zum Gebrauch, Broschüren, Fehlerbehebung, Serviceinformationen zu erhalten:

www.electrolux.com/webselfservice

Registrieren Sie Ihr Produkt für einen besseren Service:

www.registerelectrolux.com

Kaufen Sie Zubehör, Verbrauchsmaterialien und Original-Ersatzteile für Ihr Gerät:

www.electrolux.com/shop

KUNDENDIENST UND SERVICE

Verwenden Sie stets originale Ersatzteile.

Halten Sie folgende Angaben bereit, wenn Sie sich an den autorisierten Service-Center wenden: Modell, Produktnummercode (PNC), Seriennummer.

Die Informationen finden Sie auf dem Typenschild.

Warnhinweise / Vorsichts- und Sicherheitshinweise.

Allgemeine Informationen und Tipps.

Umwelttipps.

Änderungen vorbehalten.

1. ⚠️ SICHERHEITSHINWEISE

WARNUNG!

• Dieses Gerät darf nicht von Kindern unter acht Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen, die nicht über ausreichende Erfahrung und Kenntnisse verfügen, verwendet werden, es sei denn, sie wurden von einer Person über die sichere Benutzung des Geräts angewiesen oder von ihr beaufsichtigt und über die Gefahren unterrichtet.
• Kinder dürfen nicht mit dem Gerät spielen.
• Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, seinem Dienstleister oder von ähnlich qualifizierten Personen ersetzt werden, um Gefahren zu vermeiden.

In diesem Handbuch wird erläutert, wie Sie Ihr neues Klimagerät ordnungsgemäß verwenden. Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Produkt verwenden. Dieses Handbuch sollte an einem sicheren Ort griffbereit aufbewahrt werden.

VORSICHT!

• Kontaktieren Sie einen autorisierten Service-Techniker, der das Gerät repariert oder wartet.
• Kontaktieren Sie den Installateur, der das Gerät montiert.
• Das Klimagerät ist nicht zur Verwendung von Kleinkindern oder gebrechlichen Personen ohne Aufsicht vorgesehen.
• Bei Kleinkindern empfiehlt sich die Aufsicht durch Erwachsene, um zu verhindern, dass das Klimagerät als Spielzeug verwendet wird.
• Der maximal zulässige Geräuschpegel, der von Klimageräten ausgeht, wird von den Bestimmungen der Gemeindeverwaltung geregelt.
• Das Ersetzen des Netzkabels darf ausschließlich von autorisiertem Personal vorgenommen werden.
• Montagearbeiten müssen in Übereinstimmung mit dem nationalen Verkabelungsstandard durch autorisiertes Personal vorgenommen werden (falls zutreffend). Ein falscher Anschluss kann zu Überhitzung und Brand führen.

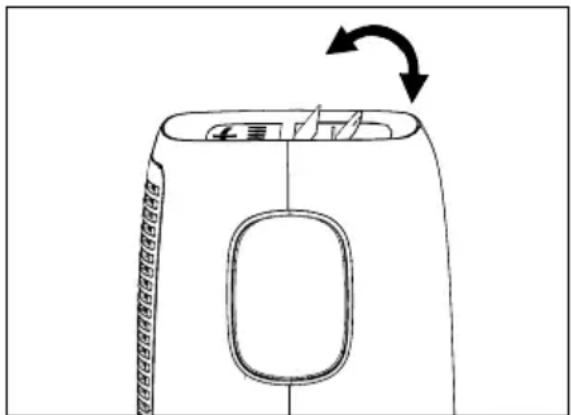

• Achten Sie beim Einstellen der horizontalen Luftschlitze darauf, dass Ihre Finger nicht in das Gebläse geraten.

1.1 Wichtige Hinweise

1. Gerät nicht ohne Luftfilter betreiben.
2. Gerät nicht in der Nähe einer Wärmequelle oder eines Kamins betreiben.
3. Gerät keinem direkten Sonnenlicht aussetzen.
4. Gerät stets aufrecht transportieren und immer aufrecht hinstellen.
5. Gerät während des Betriebs oder kurz danach nicht abdecken.
6. Kondensat vor dem Wegstellen des Geräts stets ablassen.

1.2 Bei der Verwendung des Klimageräts ist Folgendes zu beachten

! VORSICHT!

Warnhinweise für den Gebrauch

• Ändern Sie keines der Teile an diesem Produkt.
• Stecken Sie keine Gegenstände in irgendein Teil des Geräts.
• Stellen Sie sicher, dass die Stromversorgung über eine geeignete Bemessungsspannung verfügt. Es darf nur eine Netzstromversorgung von 220 V - 240 V, 50 Hz und 10 A verwendet werden. Die Verwendung einer Stromversorgung mit einer ungeeigneten Bemessungsspannung kann zu Schäden am Gerät und möglicherweise zu einem Brand führen.

- Verwenden Sie stets einen Leistungsschalter oder eine Sicherung mit geeignetem Ampere-Wert. Verwenden Sie auf gar keinen Fall Draht, Stifte oder andere Objekte anstelle einer richtigen Sicherung.

- Im Falle von Unregelmäßigkeiten mit dem Klimagerät (z. B. verbrannter Geruch), schalten Sie es umgehend aus und trennen Sie die Stromversorgung.

! VORSICHT!

Warnhinweis für Stromkabel

• Dieser Netzstecker darf nur in eine geeignete Wandsteckdose gesteckt werden. Nicht zusammen mit Verlängerungskabeln verwenden.
• Stecken Sie den Netzstecker fest in die Steckdose und stellen Sie sicher, dass dieser nicht locker ist.

• Nicht am Stromkabel ziehen, es nicht verformen oder verändern bzw. in Wasser tauchen. Ziehen oder falsche Anwendung des Stromkabels kann zu Schäden am Gerät führen und einen elektrischen Schlag verursachen.

• Wenn das Stromkabel beschädigt ist, muss es vom Hersteller oder seinem Dienstleister bzw. von einer ähnlich qualifizierten Person ersetzt werden, um Gefahren zu vermeiden. Verwenden Sie hierzu ausschließlich das vom Hersteller angegebene Stromkabel.

• Dieses Gerät muss geerdet werden. Dieses Gerät ist mit einem Kabel ausgerüstet, das über eine Erdungsleitung verfügt. Der Stecker muss in eine richtig angebrachte und geerdete Steckdose gesteckt werden.
• Wenn das Stromkabel beschädigt ist, muss es vom Hersteller oder seinem Dienstleister bzw. von einer ähnlich qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.
  Verwenden Sie hierzu ausschließlich das vom Hersteller angegebene Stromkabel.
• Dieses Gerät muss geerdet werden. Dieses Gerät ist mit einem Kabel ausgerüstet, das über eine Erdungsleitung verfügt. Der Stecker muss in eine richtig angebrachte und geerdete Steckdose gesteckt werden.

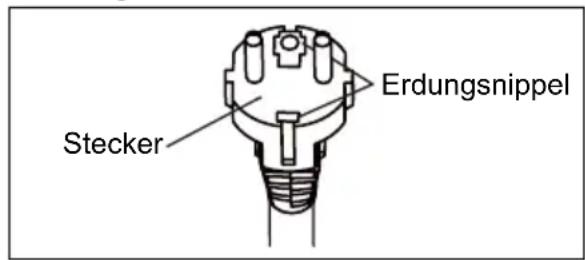

Erdungsnippel Stecker

- Dieses Gerät ist mit einem Kabel ausgerüstet, das über eine Erdung verfügt, die mit einem Schutzkontaktstift verbunden ist. Der Stecker muss in eine richtig angebrachte und geerdete Steckdose gesteckt werden. Schneiden Sie auf gar keinen Fall den viereckigen Schutzkontaktstift von diesem Stecker ab oder oder entfernen Sie ihn.

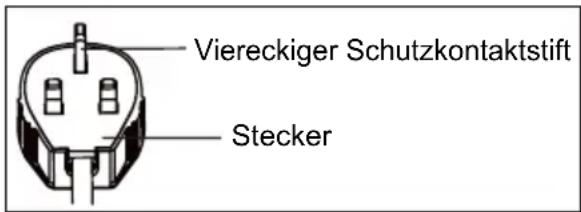

Viereckiger Schutzkontaktstift Stecker

(nur für England)

1.3 Vorsichtshinweise für die Verwendung

• Stellen Sie sicher, dass das Gerät ausgeschaltet ist und das Stromkabel von der Steckdose getrennt wurde, bevor Sie Reinigungs- oder Wartungsarbeiten vornehmen.
• Lassen Sie kein Wasser und auch keine Wasserspritzer in direkten Kontakt mit dem Gerät kommen. Wasser kann zu einem elektrischen Schlag oder zu Schäden am Gerät führen.
• Vor jedem Transport sollte das Wasser aus dem Klimagerät entfernt werden (siehe Seite 14). Falls Wasser im Tank verbleibt, kann dieses während des Transports auslaufen.
• Um sicherzustellen, dass das Wasser ordnungsgemäß aus dem Gerät entfernt wird, darf der Abflussschlauch nicht geknickt sein und während des Entfeuchtungsmodus nicht angehoben werden. Falls nicht, kann das abgelassene Wasser in den Raum laufen.
• Die Temperatur in der Nähe des Abflussschlauchs darf während der Benutzung nicht unter den Gefrierpunkt sinken.

Abgelassenes Wasser kann im Schlauchinneren gefrieren, was dazu führt, dass sich Wasser im Gerät ansammelt und in den Raum zurückläuft.

• Blockieren Sie den Abluftauslass nicht mit irgendwelchen Gegenständen. Die Kühlleistung wird dadurch reduziert oder stoppt vollständig.
• Installieren Sie ein Reststromgerät (residual current device, RCD) gemäß British Standard and Wiring Rules, um vor sich elektrischen Schlägen zu schützen.
• Eine Exposition gegenüber direktem Luftstrom über einen längeren Zeitraum kann gefährlich für die Gesundheit sein. Setzen Sie Bewohnern, Haustieren oder Pflanzen keinen direkten Luftstrom über längere Zeiträume aus.
• Verwenden Sie dieses Klimagerät nicht für unspezifizierte Sonderzwecke (z. B. zur Lagerung von Präzisionsgeräten, Nahrungsmitteln, Haustieren, Pflanzen und Kunstobjekten). Eine solche Verwendung könnte bei diesen Gegenständen/Tieren einen Schaden verursachen.

2. SICHERHEITSANWEISUNGEN

2.1 Hinweise zum Betrieb

- Warten Sie 3 Minuten, bis der Kompressor die Kühlung hochfährt. Wenn Sie das Klimagerät ausschalten und sofort danach wieder einschalten, warten Sie 3 Minuten, bis der Kompressor die Kühlung wieder hochgefahren hat. Im Gerät befindet sich ein elektronisches Teil, das den Kompressor sicherheitshalber für 3 Minuten ausgeschaltet lässt.

- Bei einem Stromausfall während des Betriebs warten Sie 3 Minuten, bis das Gerät erneut gestartet wird. Nachdem der Strom wieder hergestellt wurde, starten Sie das Klimagerät erneut. Wenn der Stromausfall kürzer als drei Minuten war, stellen Sie sicher, dass Sie mindestens drei Minuten warten, bevor Sie das Gerät erneut starten. Wenn Sie das Klimagerät innerhalb von drei Minuten erneut starten, kann eine Schutzvorrichtung im Gerät den Kompressor ausschalten. Diese Schutzvorrichtung verhindert die Kühlung für etwa 5 Minuten. Jede zuvor vorgenommene Einstellung wird gelöscht und das Gerät kehrt in seinen Ausgangszustand zurück.

• Niedrigtemperaturbetrieb: Friert Ihr Gerät ein? Ein Einfrieren tritt auf, wenn das Gerät auf etwa 18 °C bei niedriger Umgebungstemperatur gestellt ist, insbesondere nachts. Unter diesen Umständen kann ein weiterer Temperaturabfall dazu führen, dass das Gerät einfriert. Wird das Gerät auf eine höhere Temperatur eingestellt, wird ein Einfrieren verhindert.
• Der Entfeuchtungsmodus erhöht die Umgebungstemperatur. Das Gerät erzeugt im Entfeuchtungsmodus Wärme und die Umgebungstemperatur steigt. Warme Luft wird aus dem Abluftauslass geblasen, aber das ist normal und stellt kein Problem mit dem Gerät dar.
• Dieses Klimagerät bläst im Kühlmodus die vom Gerät erzeugte warme Luft über den Abluftschlauch nach draußen. In der Zwischenzeit wird die gleiche Menge an Luft von außen durch beliebige Öffnungen in den Raum gelangen.

• Verwenden Sie keine Mittel, um den Abtauprozess zu beschleunigen, und auch nicht für die Reinigung, außer solche, die der Hersteller empfiehlt.

• Das Gerät soll in einem Raum aufgestellt werden, in dem keine kontinuierlich arbeitenden Zündquellen vorhanden sind (zum Beispiel: offene Flammen, ein laufendes Gasgerät oder ein laufendes Heizgerät).

• Nicht hineinstechen oder anbrennen.
• Einhaltung der nationalen Bestimmungen muss beachtet werden.
• Belüftungsöffnungen nicht abdecken.
• Das Gerät soll in einem gut belüfteten Raum von mindestens 13 m ^2 aufgestellt werden.
• Jede Person, die sich mit der Arbeit am oder dem Eindringen in einen Kältemittelkreislauf befasst, sollte im Besitz eines aktuell gültigen Zertifikats von einer von der Branche akkreditierten Zertifizierungsstelle sein, das die Kompetenz mit dem sicheren Umgang mit Kältemitteln gemäß einer von der Branche anerkannten Beurteilungsspezifikation bescheinigt.

Um Verletzungen des Benutzers oder anderer Personen sowie Sachschäden zu vermeiden, müssen die folgenden Anweisungen eingehalten werden. Der falsche Betrieb aufgrund von Missachtung der Anweisungen kann zu Schäden führen. Die Schwere der Schäden ist wie folgt eingeteilt:

WARNUNG!

Dieses Symbol zeigt die Möglichkeit von Tod oder schweren Verletzungen an.

VORSICHT!

Dieses Symbol zeigt die Möglichkeit von Verletzungen oder Schäden an einer Sache an.

• Die Instandhaltung darf nur in der Form stattfinden wie vom Gerätehersteller empfohlen. Wartung und Reparatur, bei denen die Hilfe von anderem Fachpersonal benötigt wird, muss unter der Aufsicht der Person erfolgen, die auf dem Gebiet der entflammbaren Kältemittel fachkundig ist.
• Dieses Produkt enthält eine Lithium-Knopfzelle. Falls eine neue oder gebrauchte Lithium-Knopfzelle verschluckt wird oder in den Körper gelangt, kann sie ernsthafte innerliche Verbrennungen verursachen und in weniger als zwei Stunden zum Tod führen. Schließen Sie das Batteriefach immer vollständig. Falls das Batteriefach nicht vollständig geschlossen wird, verwenden Sie das Produkt nicht mehr, entfernen Sie die Batterien und halten Sie sie von Kindern fern. Wenn Sie der Meinung sind, dass Batterien verschluckt oder in ein Körperteil hineingesteckt worden sind, suchen Sie sofort einen Arzt auf.

Bedeutungen der in diesem Handbuch verwendeten Symbole werden unten dargestellt:

Verboten.

Unbedingt beachten.

2.2 Warnung während des Gebrauchs

WARNUNG!

Warnung während des Gebrauchs

warnung bedeutung
Den Stecker immer ganz in die Steckdose einstecken	Ansonsten kann es aufgrund von übermäßiger Hitzebildung zu einem elektrischen Schlag oder Brand kommen
Das Gerät nicht einfach durch Herausziehen bzw. Einstecken des Netzsteckers aus- bzw. einschalten	Ansonsten kann es aufgrund von Hitzebildung zu einem elektrischen Schlag oder Brand kommen
Ein fremdes Netzkabel darf weder verwendet noch beschädigt werden	Es kann zu einem elektrischen Schlag oder Brand kommen.Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder einem autorisierten Service-Center bzw. von einer ähnlich qualifizierten Person ersetzt werden, um Gefahren zu vermeiden
Die Länge des Netzkabels nicht verändern oder die Steckdose mit anderen Geräten teilen	Ansonsten kann es aufgrund von Hitzebildung zu einem elektrischen Schlag oder Brand kommen
Niemals mit nassen Händen oder in feuchter Umgebung verwenden	Es kann zu einem elektrischen Schlag kommen
Niemals den Luftstrom direkt auf Personen im Raum richten	Hierdurch könnte die Gesundheit gefährdet werden
Stets für eine effektive Erdung sorgen Eine falsche Erdung kann zu einem elektrischen Schlag führen
Kein Wasser in elektrische Bauteile laufen lassen	Hierdurch kann das Gerät ausfallen oder es kann zu einem elektrischen Schlag kommen
Stets einen Leistungsschalter installieren und für einen geeigneten Stromkreis sorgen	Eine falsche Montage kann zu einem Brand und elektrischen Schlag führen
Den Netzstecker des Geräts ziehen, sobald ein eigenartiges Geräusch, ein seltsamer Geruch oder Rauch aus dem Gerät austritt	Es kann zu einem Brand und elektrischen Schlag kommen
Steckdose nicht verwenden, wenn diese Locker oder beschädigt ist	Es kann zu einem Brand und elektrischen Schlag kommen
Gerät während des Betriebs nicht öffnen Es kann zu einem Brand und elektrischen Schlag kommen
Schusswaffen vom Gerät fernhalten Es kann zu einem Brand kommen
Das Netzkabel nicht in der Nähe von Heizgeräten verwenden	Es kann zu einem Brand und elektrischen Schlag kommen
Das Netzkabel nicht in der Nähe von entzündbaren Gasen oder Brennstoffen, wie Benzin, Benzol, Verdünner etc. verwenden.	Es kann zu einer Explosion oder einem Brand kommen
Raum vor Betrieb des Klimageräts lüften, falls aus einem anderen Gerät Gas austritt	Es kann zu einer Explosion, einem Brand oder Verbrennungen kommen
Gerät nicht zerlegen oder modifizieren Es kann zu einem Ausfall und elektrischen Schlag kommen

VORSICHT!

vorsicht bedeutung
Wenn der Luftfilter entfernt werden soll, nicht die Metallteile des Geräts berühren	Es kann zu einer Verletzung kommen
Klimagerät nicht mit Wasser reinigen Wasser könnte in das Gerät eintreten und die Isolierung beschädigen. Es kann zu einem elektrischen Schlag kommen
Raum gut lüften, wenn das Gerät in einem Raum steht, in dem sich auch ein Ofen etc. befindet.	Es kann zu Sauerstoffmangel kommen
Wenn das Gerät gereinigt werden soll, Leistungsschalter trennen	Gerät nicht reinigen, wenn es eingeschaltet ist, da es zu einem Brand oder elektrischen Schlag kommen bzw. eine Verletzung verursachen kann
Niemals den Luftstrom direkt auf Haustiere oder Zimmerpflanzen richten	Dadurch könnte das Haustier oder die Pflanze verletzt werden
Gerät nicht für Sonderzwecke verwenden Dieses Gerät nicht im Zusammenhang mit der Lagerung von Präzisionsgeräten, Nahrungsmitteln, Haustieren, Pflanzen und Kunstobjekten verwenden. Die Qualität des Geräts etc. kann darunter leiden.
Bei einem Sturm oder Zyklon Betrieb einstellen und Fenster schließen	Durch den Betrieb bei geöffnetem Fenster kann es hinein regnen und die Möbel durchnässen
Stecker beim Herausziehen mit beiden Händen festhalten	Ansonsten kann es zu einem elektrischen Schlag und Schäden kommen
Betriebsschalter ausschalten, wenn das Gerät für längere Zeit nicht verwendet wird	Hierdurch kann das Gerät ausfallen oder es kann zu einem Brand kommen
Niemals Gegenstände in den Lufteinlass oder den Luftauslass einführen	Hierdurch kann das Gerät ausfallen oder es kann zu einem Unfall kommen
Filter stets fest einsetzen. Filter alle zwei Wochen reinigen	Ein Betrieb ohne Filter kann zu einem Ausfall des Geräts führen
Keine scharfen Reinigungsmittel, wie etwa Wachs oder Verdünner verwenden - nehmen Sie ein weiches Tuch	Das Aussehen kann sich aufgrund einer Änderung der Gerätefarbe oder Zerkratzen der Oberfläche verschlechtern
Keine schweren Gegenstände auf das Netzkabel stellen und sicherstellen, dass das Kabel nicht gequetscht wird	Es besteht Brandgefahr oder Gefahr eines elektrischen Schlages
Niemals das Wasser aus dem Klimagerät trinken	Es enthält kontaminierte Stoffe und könnte Sie krank machen
Beim Auspacken und Montieren ist Vorsicht geboten	Scharfe Kanten könnten zu Verletzungen führen
Wenn Wasser in das Gerät eintritt, schalten Sie es am Netzschalter aus und trennen Sie den Leistungsschalter. Stromversorgung durch Herausziehen des Netzsteckers trennen und einen qualifizierten Service-Techniker kontaktieren	Es könnte zu einem elektrischen Schlag und Schäden kommen

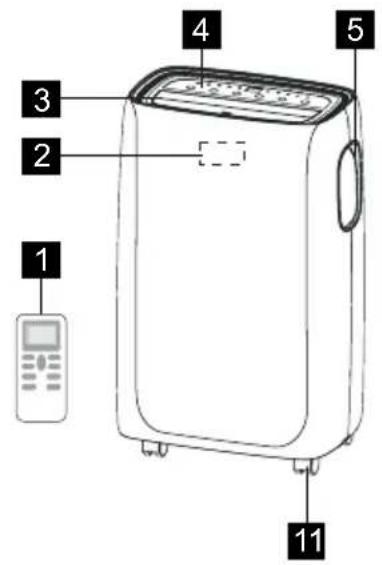

3. GERÄTEBESCHREIBUNG

1 2 3 4 5 11

1 Fernbedienung
2 Signalempfänger
3 Auslass für Raumluft Auslass für untere Entwäßerung
4 Bedienfeld
5 Tragegriff (beidseitig)
3erung

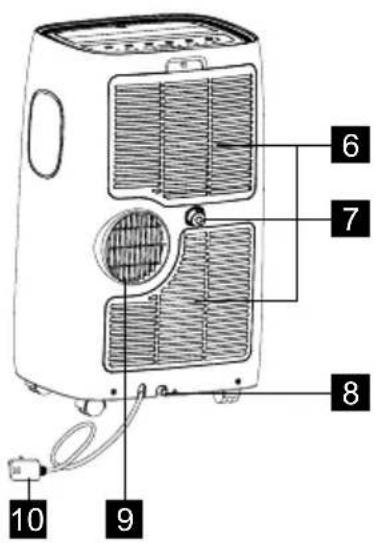

6 7 8 9 10

6 Lufteintritt
7 Auslass für Dauerentwässerung
9 Luftauslass
10 Netzkabel
11 Rollen

4. MITGELIEFERTES ZUBEHÖR

TEILE TEILENAME: MENGE:

1		[SIGNATURE]	Satz für die Fenstermontage - Verbindungsstück A	1 Stck.
2		[SIGNATURE]	Auslass - Verbindungsstück B 1 Stck.
3			Anbausatz für Fenster 1 Satz
4		[SIGNATURE]	Abluftschlauch 1 Stck.

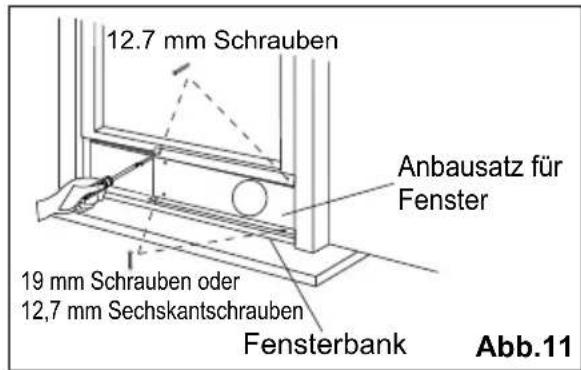

5		[SIGNATURE]	Schrauben	4 Stck. 12,7 mm Schrauben2 Stck. 19 mm Schrauben
6		[SIGNATURE]	Sicherheitsverschluss 1 Stck.
7		[SIGNATURE]	Bolzen 2 Stck.
8			Schaumdichtung A 2 Stck.
9		[SIGNATURE]	Schaumdichtung B 1 Stck.
10		[SIGNATURE]	Fernbedienung 1 Satz
11			Batterien 2 Stck.

- Überprüfen Sie, ob sämtliches Zubehör im Paket vorhanden ist. Lesen Sie bitte auch die Montageanleitung für den Gebrauch des Zubehörs durch.

5. MONTAGEANLEITUNG

5.1 Ablassen warmer Luft

Im Cool Mode (Kühlmodus) muss das Gerät in der Nähe eines Fensters oder einer Öffnung platziert werden, sodass die warme Abluft nach draußen gelangen kann. Stellen Sie das Gerät zuerst auf eine flache Oberfläche und vergewissern Sie sich, dass um das Gerät ein Freiraum von mindestens 30 mm besteht und es in der Nähe einer Stromversorgung mit einer einzelnen Steckdose steht.

1. Beide Seiten des Schlauchs (Abb. 1) in die Länge ziehen und den Schlauch an Verbindungsstück A anschrauben (Abb. 2).

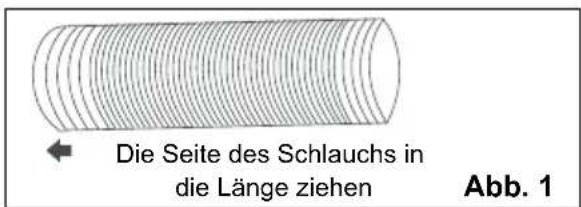

Die Seite des Schlauchs in die Länge ziehen Abb. 1

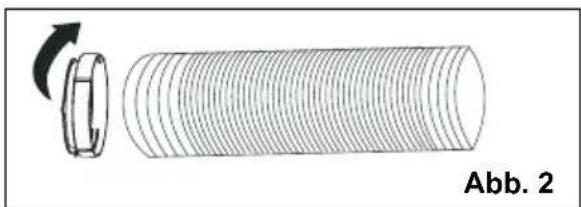

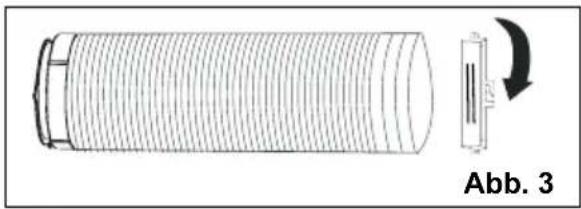

1. Die andere Seite des Schlauchs in die Länge ziehen und an Verbindungsstück B (Abb. 3) anschrauben.

1. Verbindungsstück B in das Gerät einbauen (Abb. 4).

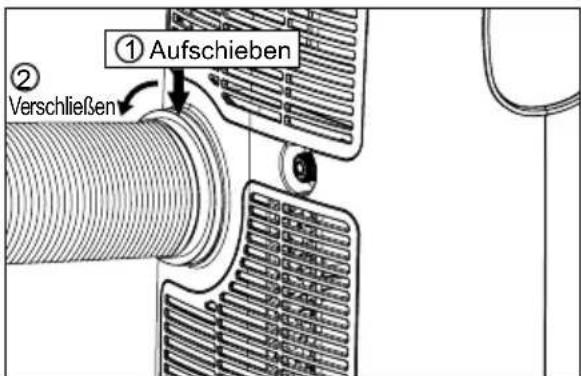

① Aufschieben ② Verschließen

1. Verbindungsstück A in den Anbausatz für Fenster befestigen und schließen. (Abb. 5 und 6)

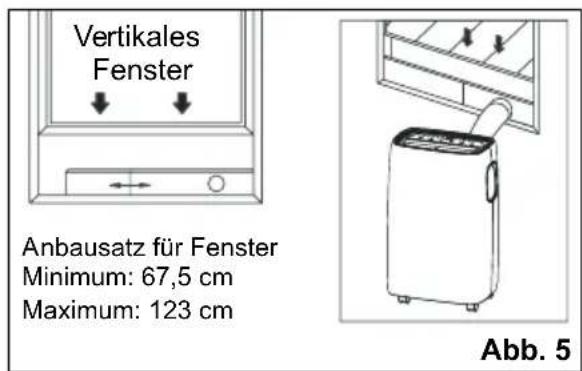

Vertikales Fenster Anbausatz für Fenster Minimum: 67,5 cm Maximum: 123 cm Abb. 5

Horizontal- Schiebefenster Anbausatz für Fenster Minimum: 67,5 cm Maximum: 123 cm Abb. 6

Der Schlauch kann von 38 cm auf bis zu 150 cm in die Länge gezogen werden. Am besten ist jedoch, die Länge möglichst gering zu halten. Sicherstellen, dass der Schlauch keine scharfen Kanten hat und nicht verbogen ist. (Abb. 7)

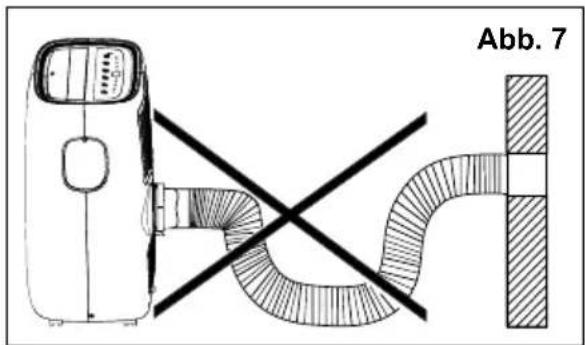

Abb. 7

Abb. 4

5.2 Installation in ein doppelflügeliges Schiebefenster

1. Schaumdichtungen A (selbstklebend) auf die richtige Länge schneiden und an Fenster und Fensterbank anbringen. (Abb. 8)

Schaumdichtung A (selbstklebend) Abb. 8

1. Den Fensterflügel öffnen und den Anbausatz für Fenster auf die Fensterbank platzieren (Abb. 9). Anbausatz für Fenster auf Fensterbank anbringen. Die Länge des Anbausatzes für Fenster entsprechend der Breite des Fensters anpassen. Die beiden Schrauben in den Anbausatz für Fenster einschrauben. Siehe Abb. 9.

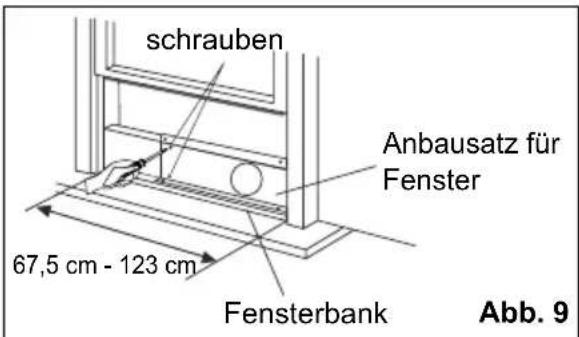

schrauben Anbausatz für Fenster 67,5 cm - 123 cm Fensterbank Abb. 9

Den einstellbaren Anbausatz für Fenster auf die richtige Länge schneiden, falls die Breite des Fensters geringer als 67,5 cm (Abb. 10) ist.

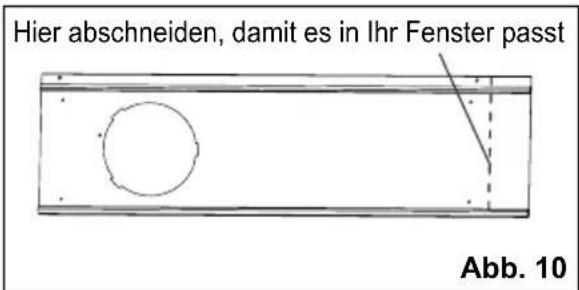

Hier abschneiden, damit es in Ihr Fenster passt Abb. 10

1. Den Fensterflügel fest gegen den Anbausatz für Fenster schieben. (Abb. 11)

2. Zwei 12,7 mm Schrauben einschrauben, um den Anbausatz für Fenster am Fensterflügel zu befestigen. (Abb. 11)

3. Anbausatz für Fenster auf Fensterbank befestigen (Abb. 11):

A: Für Holzfenster: Zum Befestigen sind 19 mm Schrauben erforderlich.

B: Für vinylverkleidete Fenster: 12,7 mm Sechskantschrauben zum Befestigen verwenden.

12.7 mm Schrauben Anbausatz für Fenster 19 mm Schrauben oder 12,7 mm Sechskantschrauben Fensterbank Abb.11

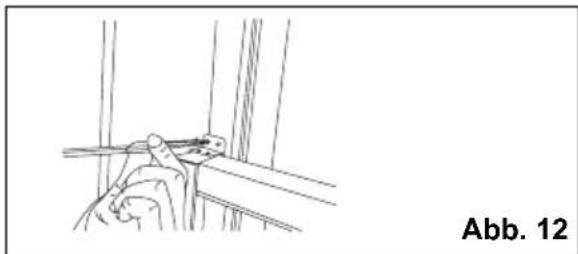

1. Zum Befestigen des unteren Flügels, den rechtwinkeligen Vorreiber mit einer 12,7 mm Schraube anbringen (Abb. 12).

Es ist schwierig, die Fenster mit dem Sicherheitsverschluss für vinylverkleidete Fenster zu verschließen. Es kann also das Fensterschloss selbst verwendet werden.

1. Die Schaumdichtung B auf die geeignete Länge schneiden und den Zwischenraum zwischen dem oberen Fensterflügel und dem äußeren Fensterflügel, wie in Abb. 13 dargestellt, abdichten.

Schaumdichtung B Abb .13

5.3 Installation in ein Schiebefenster

1. Schaumdichtungen A (selbstklebend) auf die richtige Länge schneiden und am Fensterrahmen anbringen. Siehe Abb. 14.

Schaumdichtung A (selbstklebend) Abb. 14

1. Den Fensterflügel öffnen und den Anbausatz für Fenster auf der Fensterbank platzieren (Abb. 15). Anbausatz für Fenster auf Fensterbank anbringen. Die Länge des Anbausatzes für Fenster entsprechend der Höhe des Fensters anpassen. Die beiden Schrauben in den Anbausatz für Fenster einschrauben. Siehe Abb. 15. Den einstellbaren Anbausatz für Fenster auf die richtige Länge schneiden, falls die Höhe des Fensters geringer als 67,5 cm (Abb. 10) ist.

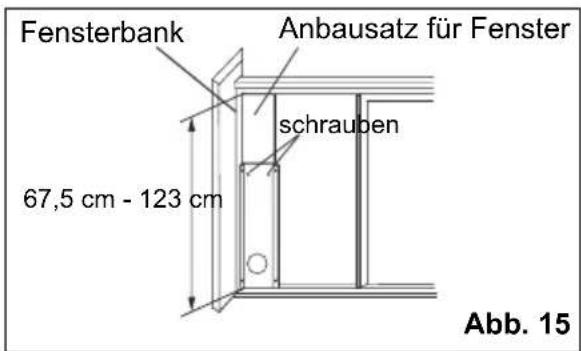

Fensterbank Anbausatz für Fenster schrauben 67,5 cm - 123 cm Abb. 15

1. Den Fensterflügel fest gegen den Anbausatz für Fenster schieben. (Abb. 16)

2. Zwei 12,7 mm Schrauben einschrauben, um den Anbausatz für Fenster am Fensterflügel zu befestigen. (Abb. 16)

3. Zwei 19 mm Schrauben einschrauben, um den Anbausatz für Fenster an der Fensterbank zu befestigen. (Abb. 16)

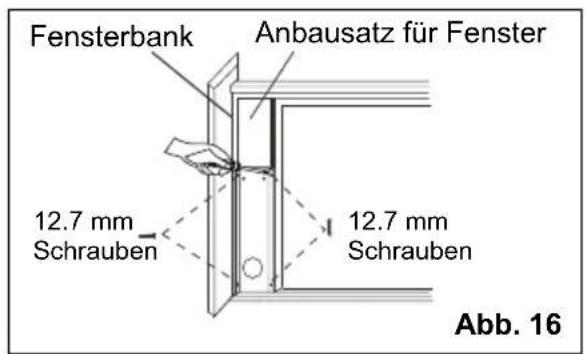

Fensterbank Anbausatz für Fenster 12.7 mm Schrauben 12.7 mm Schrauben Abb. 16

1. Die Schaumdichtung B auf die geeignete Länge schneiden und den Zwischenraum zwischen dem Schiebeflügel und dem äußeren Fensterflügel, wie in Abb. 17 dargestellt, abdichten.

Schaumdichtung B Abb. 17

1. Zum Befestigen des Schiebeflügels, den rechtwinkeligen Sicherheitsverschluss mit einer 12,7 mm Schraube anbringen (Abb. 18).

1 Zeigt Temperatur/Uhrzeit an
2 EIN/AUS
3 Lüfterstufe / Filterrücksetzung

4 Anpassung Temperatur oder Timer
5 Modusauswahl
6 Timer

7. BETRIEBSANLEITUNG

i Einige der folgenden Anweisungen können nur bei Verwendung des Bedienfelds umgesetzt werden.

7.1 Verwendung des Bedienfelds

Modus Heating (Heizen) (bei einigen Modellen)

In diesem Modus MUSS der Adapter für den Abluftschlauch verwendet werden. In diesem Modus kann die Lüfterstufe nicht ausgewählt werden.

1. Drücken Sie die Taste "Mode" (Modus), bis die Anzeige "Heat" (Heizen) aufleuchtet.
2. Drücken Sie die Tasten "v" und "∧" Temp (Temperatur nach unten und Temperatur nach oben), um die gewünschte Einstellung zu erhalten.
3. Angeschlossener Abflussschlauch. Siehe unter Abschnitt 7.3 Entwässerung.

Modus Cooling (Kühlen)

In diesem Modus MUSS der Adapter für den Abluftschlauch verwendet werden.

1. Drücken Sie die Taste "Mode" (Modus), bis die Anzeige für Modus Kühlen aufleuchtet.
2. Drücken Sie die Taste "Fan speed" (Lüfterstufe), um die Lüfterstufe entsprechend der Anzeige für Lüfterstufe auszuwählen. Sie können zwischen der Lüfterstufe "Hi" (Hoch), "Med" (Mittel), "Low" (Niedrig) oder "Auto" (Auto) wählen.
3. Drücken Sie die Taste "V" oder "A", um die gewünschte Temperatur auszuwählen.

Es ist nicht erforderlich, den Abflussschlauch im Modus "Cool" (Kühlen) zu verwenden.

Modus Dry (Trocknen)

Drücken Sie die Taste "Mode" (Modus), bis die Anzeige für Modus Trocknen aufleuchtet. Im Bildschirm wird die Raumtemperatur angezeigt. Gleichzeitig leuchtet die Anzeige "Low" (Niedrig) für Lüfterstufe.

Hinweis: In diesem Modus kann die Lüfterstufe nicht ausgewählt werden.

Modus Fan (Lüften)

In diesem Modus ist es nicht erforderlich, den Abluftschlauch oder Abflussschlauch zu verwenden.

1. Drücken Sie die Taste "Mode" (Modus), bis die Anzeige für Modus Lüften aufleuchtet.
2. Drücken Sie die Taste "Fan speed" (Lüfterstufe), um die gewünschte Lüfterstufe auszuwählen.
3. Der Lüfter läuft in der ausgewählten Stufe und die Anzeige zeigt die Raumtemperatur an.

Modus Auto (Auto)

In diesem Modus muss der Abluftschlauch immer aufgesteckt sein. Wenn Sie das Klimagerät in den Modus Auto stellen, wählt es automatisch Kühlen, Heizen (trifft nicht zu bei Modellen, mit denen nur gekühlt werden kann) oder nur Lüfterbetrieb aus, abhängig von der Temperatur, die Sie gewählt haben und von der Raumtemperatur. Das Klimagerät kontrolliert die Raumtemperatur automatisch und zwar nahezu in der von Ihnen eingestellten Temperatur. Im Modus AUTO können Sie keine Lüfterstufe auswählen.

1. Drücken Sie die Taste "Mode" (Modus), bis die Anzeige für "Auto mode" (Auto-Modus) aufleuchtet. Nachdem der "Auto mode" (Auto-Modus) ausgewählt wurde, läuft das Gerät automatisch entsprechend der tatsächlichen Temperatur der Raumluft.

Modus Timer (Timer)

Mit dem Timer kann der Benutzer das Ein- oder Ausschalten des Geräts bequem verzögern.

Wie das Einschalten verzögert wird

Schalten Sie das Gerät ein. Das Gerät befindet sich im Standby-Modus. Drücken Sie die Taste "Timer" (Timer). Es erscheint die Timer-Anzeige und die Zahl der Stunden auf dem Bildschirm blinkt. Tippen Sie oder halten Sie den Pfeil UP (AUFWÄRTS) "∧" oder den Pfeil DOWN (ABWÄRTS) "∨" gedrückt, um den Einschalttimer in Schritten von 0,5 Stunden bis zu 10 Stunden, anschließend in Schritten von 1 Stunde bis zu 24 Stunden, zu verzögern.

Nach 5 Sekunden hören die Timer-Anzeige und Anzeige auf zu blinken. Die Fernbedienung zählt die Zeit herunter, die bis zum Start verbleibt.

Das Gerät startet in dem Modus, der zuvor eingestellt wurde. Um die Einstellung zu löschen, drücken Sie die Taste "Timer" (Timer) erneut. Die Timer-Anzeige schaltet sich aus.

Wie das Ausschalten verzögert wird

Sie können das Ausschalten verzögern, wenn das Gerät eingeschaltet ist. Drücken Sie die Taste "Timer" (Timer). Es erscheint die Timer-Anzeige und die Zahl der Stunden auf dem Bildschirm blinkt. Tippen Sie oder halten Sie den Pfeil AUFWÄRTS "Λ" oder den Pfeil ABWÄRTS "V" gedrückt, um den Ausschalttimer in Schritten von 0,5 Stunden bis zu 10 Stunden, anschließend in Schritten von 1 Stunde bis zu 24 Stunden, zu verzögern. Nach 5 Sekunden hören die Timer-Anzeige und Anzeige auf zu blinken und die Anzeige zeigt die verbleibende Zeit an, bis das Gerät herunterfährt. Um die Einstellung zu löschen, drücken Sie die Taste "Timer" (Timer) erneut. Die Timer-Anzeige schaltet sich aus.

Filterrücksetzung

Diese Funktion dient der Erinnerung zur Reinigung des Luftfilters (siehe Kapitel Pflege und Reinigung) für einen effizienteren Betrieb.

Nach 250 Betriebsstunden leuchtet die Filteranzeige. Zum Zurücksetzen nach der Reinigung des Filters, halten Sie die Taste "Fan speed" (Lüfterstufe) für 5 Sekunden gedrückt. Danach geht die Anzeige "Filter" (Filter) wieder aus.

7.2 Fernbedienung

1 2 3 4 5 timer on timer off sleep mode F / °C swing fan speed on/off 6 7 8 9 10 Electrolux

1 Bildschirm der Fernbedienung
2 Taste Timer on (Timer Ein)
3 Taste Timer off (Timer Aus)
4 Taste Sleep (Nachtbetrieb)
5 Taste Mode (Modus)
6 Taste Temp/Timer setting (Temp.-/Timereinstellung)
7 Taste °F/°C (°F/°C)
8 Taste Swing (Luftverteilung)
9 Taste Fan Speed (Lüfterstufe)
10 Taste On/Off (Ein-/Ausschalter)

Batterieeinlegen und wichtige Anweisungen

Entfernen Sie die Abdeckung an der

Rückseite der Fernbedienung.

Legen Sie die entsprechenden Batterien richtig ein (siehe Anweisungen im Inneren des Batteriefachs).

Schließen Sie die Abdeckung.

Um die alten Batterien (die verbraucht worden sind) Mit den beiden neuen R03P "AAA" 1,5 V Batterien zu ersetzen, wiederholen Sie die oben angezeigten Schritte.

Wenn die Fernbedienung ersetzt oder ausrangiert wird, müssen die Batterien entfernt und entsprechend der lokalen Gesetzgebung entsorgt werden, da sie schädlich für die Umwelt sind.

Alte und neue Batterien nicht zusammen verwenden.

Alkaline-, Standard- (Kohle-Zink) oder wiederaufladbare (Nickel-Cadmium)

Batterien nicht zusammen verwenden.

Batterien nicht ins Feuer werfen. Sie könnten explodieren oder auslaufen. Wenn die Fernbedienung für längere Zeit nicht verwendet wird, nehmen Sie die Batterien aus dem Fach heraus.

Die Fernbedienung muss extrem vorsichtig behandelt werden. Lassen Sie sie nicht fallen oder setzen Sie sie keinem direkten Sonnenlicht oder Wärmequellen aus.

Das Gerät erfüllt Teil 15 der FCC-Regeln. Der Betrieb unterliegt den beiden nachfolgenden Bedingungen:

(1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) es muss alle empfangenen Interferenzen akzeptieren, darunter auch Interferenze die Funktionsstörungen verursachen könnten.

Halten Sie die Fernbedienung auf den Signalempfänger. Die Fernbedienung darf nicht mehr als 5 Meter (16 Fuß) vom Gerät entfernt sein (ohne Hindernisse zwischen Fernbedienung und Gerät).

Benutzer Max. 5 m Fernbedienung Mobiles Klimagerät

Wie die Fernbedienung verwendet wird

EINSCHALTEN DES GERÄTS

Stecken Sie das Gerätekabel ein und drücken Sie anschließend die Taste

"On/Off" (Ein/Aus). (Wenn das Gerät eingeschaltet wird, erfolgt der Betrieb in der Einstellung, die vor dem letzten Ausschalten vorgenommen wurde).

Zum Ausschalten des Geräts drücken Sie erneut "On/Off" (Ein/Aus) und entfernen dann den Stecker.

Schalten Sie das Gerät nicht durch

Herausziehen des Steckers aus.

Schalten Sie das Gerät stets aus, indem Sie die Taste "On/Off" (Ein/Aus) drücken und einige Minuten warten, bevor Sie den Stecker entfernen.

Modus Cool (Kühlen)

Drücken Sie die Taste "Mode" (Modus), bis die linke Seite des LCD-Bildschirms "*" anzeigt.

Drücken Sie die Taste "Fan speed"

(Lüfterstufe), um die Stufe "Hi" (Hoch),

"Med" (Mittel), "Low" (Niedrig) oder "Auto" (Auto) auszuwählen.

Drücken Sie die Taste "v" oder "∧", um die gewünschte Temperatur auszuwählen

Hoch Mittel Niedrig Auto

AUTO

Modus Dry (Trocknen)

Drücken Sie die Taste "Mode" (Modus), bis die linke Seite des LCD-Bildschirms "♠" anzeigt.

Gleichzeitig erscheint das Lüftersymbol "Low" (Niedrig) auf dem Bildschirm.

Hinweis: In diesem Modus kann die Lüfterstufe nicht ausgewählt werden.

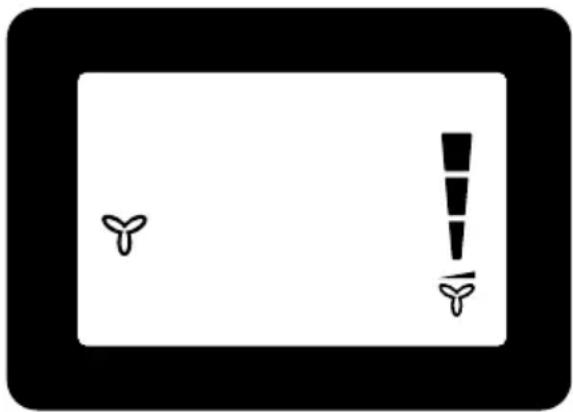

Drücken Sie die Taste "Mode" (Modus), bis die linke Seite des LCD-Bildschirms "Y" anzeigt.

In diesem Modus können Sie die Lüfterstufen "Hi" (Hoch), "Med" (Mittel), "Low" (Niedrig) oder "Auto" (Auto) auswählen, indem Sie auf die Taste "Fan speed" (Lüfterstufe) drücken und das Diagramm zu Rate ziehen.

Hinweis: In diesem Modus muss der Abluftschlauch nicht angeschlossen werden.

Modus Heat (Heizen) (Nur bei Modellen mit den Funktionen Heizen und Kühlen)

Drücken Sie die Taste "Mode" (Modus), bis die linke Seite des LCD-Bildschirms "☀️" anzeigt.

Drücken Sie die Taste "v" oder "Λ", um die gewünschte Temperatur auszuwählen.

Gleichzeitig leuchtet die Anzeige "Low" (niedrig) für Lüfterstufe.

Hinweis: In diesem Modus kann die Lüfterstufe nicht ausgewählt werden.

Modus Auto (Auto)

Drücken Sie die Taste "Mode" (Modus), bis die obere Seite des LCD-Bildschirms "Auto" (Auto) anzeigt.

Im Modus AUTO Sie können keine Lüfterstufe auswählen.

Drücken Sie die Taste "V" oder "Λ", um die gewünschte Temperatur auszuwählen.

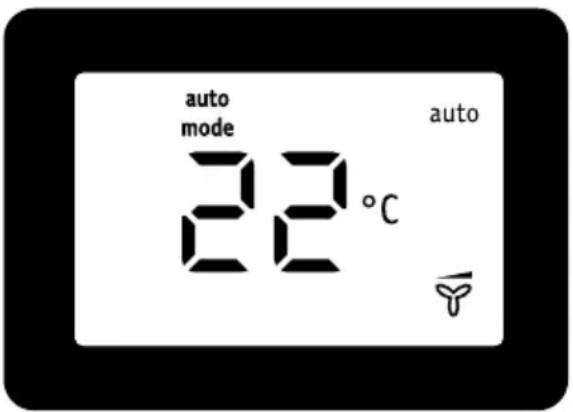

auto mode 22°C auto

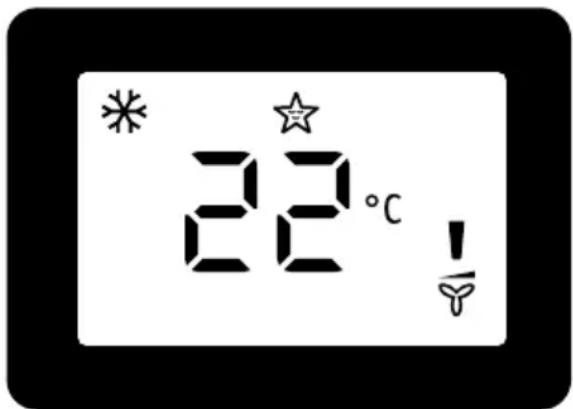

Modus Sleep (Nachtbetrieb)

Wenn sich das Gerät im Modus Kühlen, Heizen oder Autobefindet, können Sie die Taste "Sleep" (Nachtbetrieb) drücken, damit das Gerät im Modus Nachtbetrieb läuft. In diesem Modus wird die Lüfterstufe automatisch auf "Low" (Niedrig) gestellt, was nicht geändert werden kann. Im Modus Kühlen steigt die ausgewählte Temperatur um 1 °C 30 Minuten nachdem der Modus ausgewählt wurde. Nach weiteren 30 Minuten steigt die Temperatur erneut um 1 °C. Diese neue Temperatur bleibt 7 Stunden lang bestehen, bevor sie in die ursprünglich ausgewählte Temperatur zurückkehrt. Hiermit wird der Modus "Sleep" (Nachtbetrieb) beendet und das Gerät schaltet sich aus. Das Programm mit dem Modus "Sleep" (Nachtbetrieb) kann jederzeit während des Betriebs abgebrochen werden, indem Sie die Taste "Sleep" (Nachtbetrieb), "Mode" (Modus) oder "Fan speed" (Lüfterstufe) drücken. Hinweis: Im Modus Lüften oder Trocknen kann der Modus Nachtbetrieb nicht eingestellt werden.

22°C !

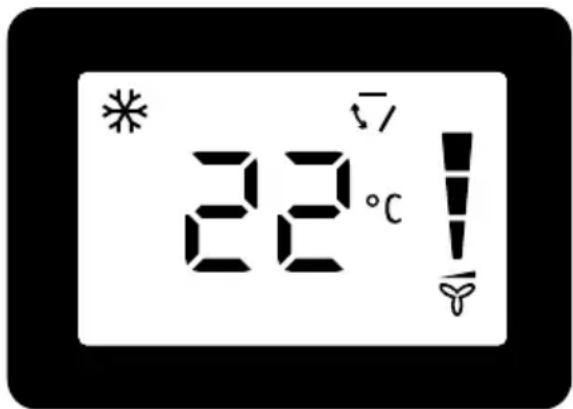

Funktion Luftleitlamellen

Drücken Sie die Taste "Swing", um die Funktion Luftleitlamellen zu aktivieren; oben im Bildschirm wird "√" angezeigt. Die obere Luftleitlamelle bewegt sich hin und her.

Drücken Sie die Taste erneut, um die Funktion Luftleitlamellen zu deaktivieren.

22°C!

Drücken Sie die Taste "°F/°C" (°F/°C), um zwischen Grad Fahrenheit und Grad Celsius hin- und herzuschalten. Im Modus Trocknen/Lüften können Sie keine °F/°C.

Modus Timer (Timer)

Wie das Einschalten verzögert wird

Schalten Sie das Gerät ein. Das Gerät befindet sich im Standby-Modus.

Drücken Sie die Taste "Timer on" (Timer ein); der Bildschirm zeigt "→" und "H" (H) an.

Tippen Sie oder halten Sie den Pfeil UP (AUFWÄRTS) "∧" oder den Pfeil DOWN (ABWÄRTS) "∨" gedrückt, um den Einschalttimer in Schritten von 0,5 Stunden bis zu 10 Stunden, anschließend in Schritten von 1 Stunde bis zu 24

Stunden, zu verzögern. Nach 2 Sekunden wird die Einstellung gespeichert. Die Fernbedienung zählt die Zeit herunter, die bis zum Start verbleibt. Das Gerät startet in dem Modus, der zuvor eingestellt wurde.

Um die Einstellung zu löschen, drücken Sie die Taste "Timer on" (Timer ein) erneut.

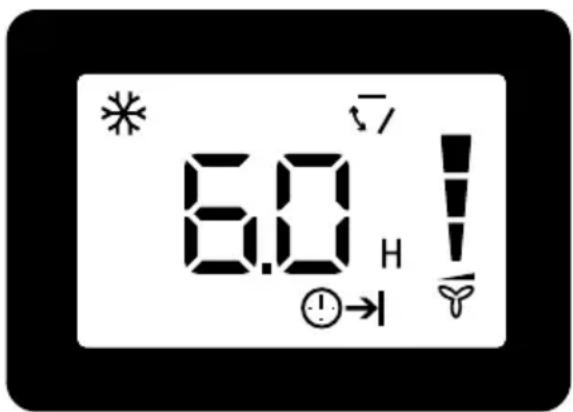

6:0 H ①→

Wie das Ausschalten verzögert wird

Sie können das Ausschalten verzögern, wenn das Gerät eingeschaltet ist.

Drücken Sie die Taste "Timer off" (Timer aus); der Bildschirm zeigt "→" und "H" an.

Tippen Sie oder halten Sie den Pfeil AUFWÄRTS "∧" oder den Pfeil ABWÄRTS

"v" gedrückt, um den Ausschalttimer in Schritten von 0,5 Stunden bis zu 10 Stunden, anschließend in Schritten von 1 Stunde bis zu 24 Stunden, zu verzögern. Nach 2 Sekunden wird die Einstellung gespeichert und die Anzeige zeigt die verbleibende Zeit an, bis das Gerät herunterfährt.

Um die Einstellung zu löschen, drücken Sie die Taste "Timer off" (Timer aus) erneut.

6.0 H !

7.3 Fehlercode

Wenn auf der Anzeige "AS" steht, besteht ein Fehler mit dem Raumtemperatursensor. Kontaktieren Sie Ihren autorisierten Electrolux Service-Center.

Wenn auf der Anzeige "ES" steht, besteht ein Fehler mit dem Verdampfer. Kontaktieren Sie Ihren autorisierten Electrolux Service-Center.

Wenn auf der Anzeige "P1" steht, ist das untere Fach voll. Transportieren Sie das Gerät vorsichtig an einen Ort, an dem das Wasser abgelassen werden kann, entfernen Sie den unteren Abflussstopfen und lassen Sie das Wasser ablaufen. Starten Sie das Gerät neu, bis das Symbol "P1" ausgeblendet ist. Falls sich der Fehler wiederholt, rufen Sie den Kundenservice.

7.4 Anweisung zur Entwässerung

Dauerentwässerung

Im Modus Trocknen benötigen Sie einen Gartenschlauch (separat zu beziehen), um das Kondensat aus dem Gerät abzulassen.

Befolgen Sie die nachfolgenden Schritte:

• Schrauben Sie die Verschlusskappe am Auslass für Dauerentwässerung an (Abb. 19).
• Verbinden Sie das eine Ende des Gartenschlauchs (separat zu beziehen) an den Entwässerungsauslass, führen Sie danach das andere Ende in den Abfluss ein, der tiefer liegen muss als das Gerät (Abb. 20).

Abb. 19 Verschlusskappe

Gartenschlauch Abb. 20

HINWEIS:

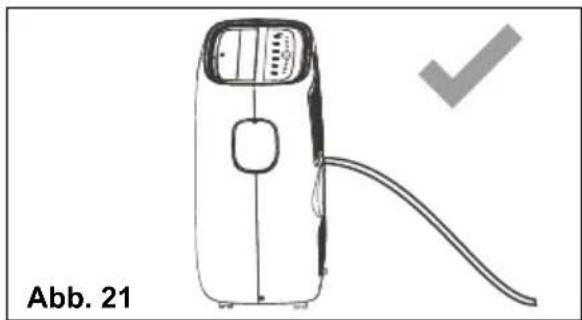

• Wenn sich das Gerät im Modus Kühlen oder Auto befindet, kann es sein, dass nach dem Entfernen der Verschlusskappe Kondensat austritt. Wenn Sie den Gartenschlauch entfernen möchten, stellen Sie eine Auffangschale auf (nicht im Lieferumfang enthalten), um das Kondensat aus dem Entwässerungsauslass aufzufangen.
• Stellen Sie bitte sicher, dass die Höhe des Abflusses und der Abschnitt des Abflussschlauchs nicht höher liegen sollten als die des Entwässerungsauslasses. Ansonsten funktioniert die Dauerentwässerung möglicherweise nicht richtig.
• Während des Modus Kühlen oder Auto wird empfohlen, die Dauerentwässerung auszuschalten. Stecken Sie hierfür die Verschlusskappe auf den Entwässerungsauslass, um eine maximale Leistung zu erzielen

Entleeren des Restkondensats im Inneren des Geräts während der Wintermonate.

Stellen Sie eine Auffangschale (nicht im Lieferumfang enthalten) unter den Auslass für die untere Entwässerung, ziehen Sie anschließend die Verschlusskappe ab und lassen Sie das Kondensat in die Auffangschale fließen.

Setzen Sie die Verschlusskappe wieder auf den Auslass für Dauerentwässerung, wenn kein Kondensat herausfließt. Stellen Sie die Auffangschale unter den Auslass für die untere Entwässerung, ziehen Sie anschließend den Gummistöpsel vom Entwässerungsauslass und lassen Sie das Kondensat in die Auffangschale fließen. Sollte Ihre Auffangschale nicht alles Kondensat aufnehmen, müssen Sie sie mehrmals unterstellen.

Setzen Sie die Verschlusskappe wieder auf den Auslass für die untere Entwässerung, wenn kein Kondensat herausfließt.

Auslass für untere Entwässerung Wasserablaufprofil Auffangschale

HINWEIS: Um sicherzustellen, dass das gesamte Restkondensat entfernt wurde, kippen Sie das Gerät, indem Sie es vorne etwas anheben, bis kein Kondensat mehr aus dem Entwässerungsauslass kommt.

8. PFLEGE UND REINIGUNG

Reinigen Sie Ihr Klimagerät gelegentlich, damit es weiterhin neu aussieht. Stellen Sie sicher, den Stecker des Geräts vor der Reinigung herauszuziehen, um einen Schlag oder Brandgefahren zu vermeiden

8.1 Reinigen des Geräts

Das Gehäuse und die Vorderseite müssen mit einem fettfreien Tuch von Staub befreit werden oder mit einem in einer Lösung aus warmem Wasser und milden flüssigen Geschirrspülmittel angefeuchteten Tuch abgewaschen werden.

Niemals scharfe Reiniger, Wachs oder Putzmittel auf der Gehäusevorderseite verwenden.

Stellen Sie sicher, das Tuch auszuwringen, bevor Sie um die Bedienelemente herum wischen. Zu viel Wasser in oder um den Bedienelementen kann Schäden am Klimagerät verursachen.

8.2 Reinigen der Filter

Damit Ihr Klimagerät effektiv arbeitet, sollten Sie die Filter alle zwei Wochen reinigen.

1. Nehmen Sie die obere Abdeckung des Bedienfelds und entfernen Sie den Filter zwischen dem Grill und der Rückseite des Bedienfelds, wie in nachfolgender Abbildung dargestellt.

1. Waschen Sie den Filter mit flüssigem Geschirrspülmittel und warmem Wasser unter 40 °C ab. Spülen Sie den Filter vollständig. Schütteln Sie überschüssiges Wasser vom Filter ab. Stellen Sie sicher, dass der Filter vor dem Wiedereinsetzen vollständig trocken ist. Sie können den Filter aber auch absaugen.

2. Setzen Sie den Filter wieder ein, wenn er trocken ist.

Stellen Sie sicher, dass der Filter vor dem Wiedereinsetzen vollständig trocken ist.

8.3 Aufbewahrung im Winter

Falls das Klimagerät für einen längeren Zeitraum nicht verwendet wird:

1. Lassen Sie den Wassersammeltank vollständig ablaufen und setzen Sie die untere Verschlusskappe und den Gummistopfen solange nicht auf, bis alles Restwasser abgelaufen ist. Sobald der Tank vollständig leer ist und es fließt kein Wasser mehr heraus, setzen Sie die Verschlusskappe und den Gummistopfen wieder auf.
2. Entfernen und reinigen Sie den Filter, lassen Sie ihn vollständig trocknen und setzen Sie ihn wieder ein.
3. Entfernen Sie die Batterien aus der Fernbedienung.
4. Bewahren Sie das Klimagerät an einem kühlen, trockenen Ort ohne direktes Sonnenlicht, extremer Temperatur und übermäßigen Staub auf.

Bevor Sie das Klimagerät wiederverwenden:

1. Stellen Sie sicher, dass der Filter und die Verschlusskappe ein- bzw. aufgesetzt sind.
2. Überprüfen Sie den guten Zustand des Kabels. Es darf keine Risse oder sonstige Schäden aufweisen.
3. Setzen Sie neue Batterien in die Fernbedienung ein.
4. Montieren Sie das Klimagerät wie in der Montageanleitung beschrieben.

9. FEHLERBEHEBUNG

Bevor Sie den Kundenservice rufen, gehen Sie diese Liste durch. Dies erspart Ihnen Zeit und Geld. In dieser Liste stehen allgemeine Vorfälle, die sich nicht aus einer mangelhaften Ausführung oder aus den Materialien in diesem Gerät ergeben.

Klimagerät funktioniert nicht.

• Wandsteckdose abgeklemmt. Stecker fest in die Wandsteckdose stecken.
• Haussicherung durchgebrannt oder Leistungsschalter ausgelöst. Sicherung mit Zeitverzögerung einsetzen oder Leistungsschalter zurücksetzen.
  • Die Fernbedienung ist AUS. Schalten Sie die Fernbedienung EIN und nehmen Sie die gewünschte Einstellung vor.
• P1 erscheint im Anzeigefenster. Lassen Sie das Wasser ab, wie im Abschnitt 7.3 Entwässerung beschrieben.
• Raumtemperatur niedriger als die eingestellte Temperatur (Modus Kühlen). Stellen Sie die Temperatur erneut ein.

Die Luft aus dem Gerät fühlt sich nicht kalt genug an.

• Raumtemperatur unter 16 °C. Es wird möglicherweise nicht gekühlt, solange die Raumtemperatur über 16 °C ansteigt.
  • Stellen Sie die Temperatur niedriger ein.
• Kompressor schaltet nach Ändern des Modus aus. Warten Sie ungefähr 3 Minuten ab und hören Sie, ob der Kompressor wieder anspringt, wenn das Gerät in den Modus KÜHLEN gestellt wird.

Klimagerät kühlt, aber der Raum ist zu warm - KEINE Eisbildung auf Kühlspirale hinter dekorativer Vorderseite.

• Außentemperatur unter 16 °C. Zum Auftauen der Spirale auf Modus Lüften stellen.

• Luftfilter möglicherweise verschmutzt. Filter reinigen. Lesen Sie Kapitel 8. Abschnitt Pflege und Reinigung. Zum Auftauen auf Modus Lüften stellen.

• Temperatur ist für Kühlung über Nacht zu niedrig eingestellt. Zum Auftauen der Spirale auf Modus Lüften stellen. Stellen Sie dann die Temperatur höher ein.

• Abluftleitung nicht angeschlossen oder verstopft. Siehe 5.1 Abschnitt Ablassen warmer Luft.

Klimagerät kühlt, aber der Raum ist zu warm - Eisbildung auf Kühlspirale hinter dekorativer Vorderseite

• Verschmutzter Luftfilter - eingeschränkte Luftzufuhr. Luftfilter reinigen. Lesen Sie Kapitel 8. Abschnitt Pflege und Reinigung.
• Temperatur zu hoch eingestellt. Stellen Sie die Temperatur niedriger ein.
• Gerichtete Lüftungsschlitze unsachgemäß eingestellt. Lüftungsschlitze für bessere Luftverteilung einstellen.
• Gerätevorderseite durch Vorhänge, Jalousien, Möbel etc. blockiert - Luftverteilung wird verhindert. Blockierung vor dem Gerät entfernen.
• Türen, Fenster, Register etc. geöffnet - kühle Luft entweicht. Türen, Fenster, Register etc. schließen.
• Gerät zuvor in warmem Raum eingeschaltet. Lassen Sie etwas Zeit, damit sich die "gespeicherte Wärme" aus Wänden, Decken, Flure und Möbeln verflüchtigt.

Klimagerät schaltet sich schnell ein und aus.

• Verschmutzter Luftfilter - eingeschränkte Luftzufuhr. Luftfilter reinigen.
• Außentemperatur extrem heiß. Lüften auf eine höhere Stufe einstellen, um die Luft häufiger durch die Kühlspiralen zirkulieren zu lassen.

Raum zu kalt.

- Eingestellte Temperatur zu niedrig.
Eingestellte Temperatur erhöhen.

BITTE BEACHTEN: ÜBERPRÜFEN SIE DEN TYP DES KÄLTEMITTELGASES IN IHREM GERÄT.

WARNUNG!

Sonderinformationen bezüglich Geräten mit Kältemittel R290.

- Lesen Sie alle Warnhinweise vollständig durch.

- Beim Abtauen und Reinigen des Geräts verwenden Sie keine anderen Werkzeuge als die vom Hersteller empfohlenen.

- Das Gerät muss in einem Bereich ohne Dauerzündquellen (zum Beispiel: offene Flammen, Gas oder elektrische Geräte in Betrieb) aufgestellt werden.

- Nicht durchstechen und nicht abbrennen.

- Kältemittelgase können geruchlos sein.

- Das Gerät muss in einem Raum größer als 13 m² aufgestellt, verwendet und aufbewahrt werden.

- Dieses Gerät enthält 235 g oder 245 g (siehe Typenschild auf Geräterückseite) Kältemittel B290.

- R290 ist ein Kältemittel, das die Europäischen Umweltrichtlinien erfüllt. Keinen Abschnitt des Kältemittelkreislaufs durchstechen.

- Wenn das Gerät in einem nicht belüfteten Raum aufgestellt, betrieben oder aufbewahrt wird, muss der Raum so ausgelegt sein, dass ein vermehrtes Austreten von Kältemittel verhindert wird, da sonst die Gefahr eines Brandes oder einer Explosion aufgrund von Entzündung des Kältemittels besteht, die durch elektrische Heizgeräte, Öfen oder anderen Zündquellen verursacht wird.

- Das Gerät muss so aufbewahrt werden, dass ein technisches Versagen verhindert wird.

- Personen, die den Kältemittelkreislauf betreiben oder daran arbeiten, müssen über ein geeignetes Zertifikat verfügen, das von einer akkreditierten Stelle ausgestellt wurde, wodurch die Kompetenz mit dem sicheren Umgang mit Kältemitteln gemäß einer speziellen von Industrievereinigungen anerkannten Beurteilung, sichergestellt wird.

- Reparaturen müssen auf Grundlage der Empfehlungen des Herstellers erfolgen. Wartung und Reparatur, bei denen die Hilfe von anderem Fachpersonal benötigt wird, muss unter der Aufsicht der Person erfolgen, die auf dem Gebiet der entflammbaren Kältemittel fachkundig ist.

10. UMWELTBELANGE

Recyclen Sie Materialien mit dem Symbol.

Entsorgen Sie die Verpackung in entsprechende Behälter zum Recyclen. Unterstützen Sie den Umweltschutz und die Gesundheit der Menschen. Recyclen Sie Abfälle von elektrischen

und elektronischen Geräten. Werfen Sie keine Geräte mit dem Symbol ✉ in den Hausmüll. Geben Sie das Produkt an Ihre Reststoffverwertungsanlage vor Ort zurück oder kontaktieren Sie Ihre Gemeindebehörde.

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA 113
2. INSTRUKCJE BEZPIECZEŃSTWA 116
3. OPIS URZADZENIA 120
4. ZAŁĄCZONE AKCESORIA 120
5. INSTRUKCJA MONTAŻU 121
6. CECHY KLIMATYZACJI 124
7. INSTRUKCJA OBSŁUGI 124
8. PIELEGNACJA I CZYSZCZENIE 131
9. ROZWIAZYWANIE PROBLEMÓW 132
10. KWESTIE ŚRODOWISKOWE 133

MYŚLIMY O TOBIE
