Tipo di prodotto	Condizionatore mobile monoblocco con pompa di calore
Marca	Electrolux
Modello	EXI12HD1WE
Capacità di raffreddamento (BTU)	12 000 BTU/h
Capacità di riscaldamento (BTU)	12 000 BTU/h
Superficie consigliata	Fino a 35 m²
Alimentazione elettrica	220-240 V ~ 50 Hz, 10 A
Potenza assorbita (raffreddamento)	Circa 1300 W
Potenza assorbita (riscaldamento)	Circa 1200 W
EER (Energy Efficiency Ratio)	2,7 (classe A)
COP (Coefficiente di Prestazione)	3,0 (classe A)
Refrigerante	R32
Carica di refrigerante	350 g
Livello sonoro (max)	55 dB(A)
Dimensioni (L x P x H)	450 x 700 x 750 mm
Peso netto	32 kg
Funzioni principali	Raffreddamento, riscaldamento, deumidificazione, ventilazione, modalità automatica, timer 24h, telecomando, oscillazione automatica
Filtro	Filtro aria lavabile (protezione contro polvere e allergeni)
Termostato	Regolazione da 16°C a 30°C
Manutenzione e pulizia	Pulizia del filtro ogni 2 settimane; svuotamento del serbatoio dell'acqua in modalità deumidificazione
Accessori inclusi	Telecomando, kit di scarico, adattatore per finestra
Sicurezza	Protezione contro perdite di refrigerante, spegnimento automatico in caso di surriscaldamento, blocco bambini
Riparabilità	Indice di riparabilità: 7,5/10; pezzi di ricambio disponibili (motore, compressore, scheda elettronica)

Domande frequenti - EXI12HD1WE ELECTROLUX

Come pulire il filtro del condizionatore EXI12HD1WE?

Spegnere l'apparecchio e scollegarlo. Rimuovere il filtro situato sul retro o sul lato. Lavarlo con acqua tiepida e sapone, risciacquare e asciugare completamente prima di rimetterlo. Si consiglia una pulizia ogni due settimane.

Come utilizzare la funzione di riscaldamento?

Premere il pulsante 'Mode' del telecomando fino a selezionare il simbolo di riscaldamento (sole). Impostare la temperatura desiderata con i tasti + e -. L'apparecchio inizierà a riscaldare dopo qualche istante.

Cosa fare se il condizionatore visualizza il codice di errore E1?

Il codice E1 indica un problema del sensore di temperatura. Spegnere l'apparecchio, scollegarlo per 10 minuti, quindi ricollegarlo. Se il codice persiste, contattare il servizio clienti.

Come impostare il timer per l'accensione automatica?

Premere il pulsante 'Timer' del telecomando. Utilizzare le frecce per impostare il numero di ore prima dell'accensione desiderata. Confermare con il pulsante 'OK' o 'Timer' di nuovo.

Il serbatoio dell'acqua si riempie rapidamente in modalità deumidificazione, cosa fare?

In modalità deumidificazione, l'apparecchio estrae l'umidità dall'aria. È possibile svuotare il serbatoio manualmente o installare un tubo di scarico continuo (in dotazione) per uno scarico automatico verso uno scarico.

Qual è la potenza di raffreddamento dell'EXI12HD1WE?

L'apparecchio ha una capacità di raffreddamento di 12.000 BTU/h, ovvero circa 3,5 kW, adatta per una stanza fino a 35 m².

Si può usare il condizionatore senza tubo di scarico?

No, il tubo di scarico è indispensabile per evacuare l'aria calda all'esterno. Senza di esso, l'apparecchio non raffredderà efficacemente e potrebbe surriscaldarsi.

Come attivare la modalità silenziosa?

Premere il pulsante 'Silence' o 'Night' del telecomando. Il ventilatore girerà più lentamente per ridurre il rumore, ideale per la notte.

Qual è l'altezza minima per una finestra durante l'installazione?

Il kit di scarico richiede un'apertura della finestra di almeno 30 cm di altezza. Seguire le istruzioni del manuale per un'installazione sicura.

Dove trovare il manuale d'uso e i pezzi di ricambio?

Il manuale è disponibile gratuitamente su notice-facile.com per il modello EXI12HD1WE. Per i pezzi di ricambio, contattare il servizio Electrolux o un rivenditore autorizzato.

MANUALE UTENTE EXI12HD1WE ELECTROLUX

IT CONDIZIONATORE SPLIT PER AMBIENTI

MANUALE PER 68 L'INSTALLAZIONE

Complimenti e grazie per aver scelto un condizionatore split. È un condizionatore di qualità studiato per un uso pratico e semplice.

Prima di iniziare a usare il condizionatore, leggere attentamente il libretto di istruzioni, contenente la descrizione dell'apparecchiatura e delle sue funzioni.

Come per tutte le apparecchiature elettriche, è importante eseguire l'installazione correttamente e leggere attentamente le avvertenze per la sicurezza, per evitare usi impropri e condizioni di pericolo.

Conservare questo manuale di istruzioni per riferimenti futuri e consegnarlo al nuovo proprietario in caso di cessione dell'apparecchiatura.

Dopo avere estratto il condizionatore dall'imballaggio, controllare che non sia danneggiato. In caso di dubbi, non utilizzare il condizionatore e contattare un centro di assistenza autorizzato.

protezione dell'ambiente

Informazioni sullo smaltimento

• La maggior parte dei materiali di imballaggio è riciclabile. Consegnare questi materiali al centro di smaltimento e riciclaggio più vicino o usare i contenitori di raccolta appropriati.
• Al termine della durata utile del condizionatore, rivolgersi all'ufficio di competenza locale per informazioni sul metodo di smaltimento corretto.

Condizioni d'uso

L'apparecchiatura è destinata all'uso domestico e applicazioni simili, tra cui:

• Cucine di negozi, uffici e altri ambienti di lavoro.
- Fattorie.
- Clienti di hotel, motel e altri ambienti residenziali.
• Nei bed and breakfast.

Indice

Congratulazioni 68

Norme di sicurezza 69

Avvertenze per l'installazione ....69

Prima dell'installazione

Strumenti necessari per l'installazione .... 70
Descrizione del prodotto 71
Istruzioni per l'installazione sul posto ..... 72
Estensione lunghezza tubo e Quantità aggiuntiva di gas 73
Installazione dell'unità esterna 74

Installazione

Installazione della piastra di fissaggio ..... 74
Foro per tubazione 76

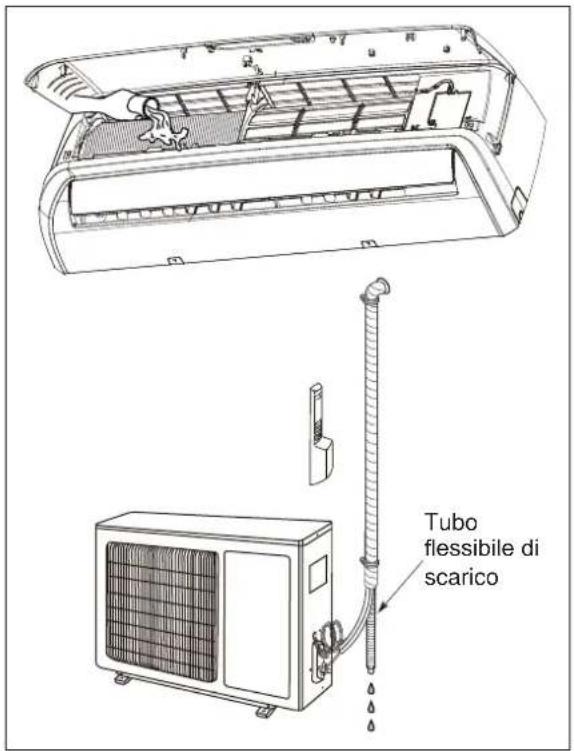

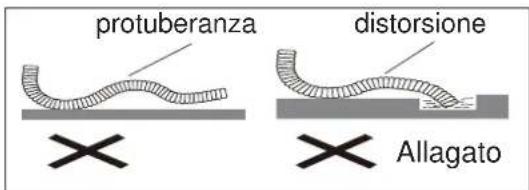

Installazione del tubo flessibile di scarico 76

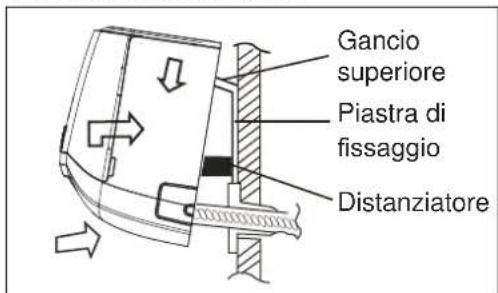

Installazione dell'unità interna 77
Installazione del tubo di collegamento .... 80

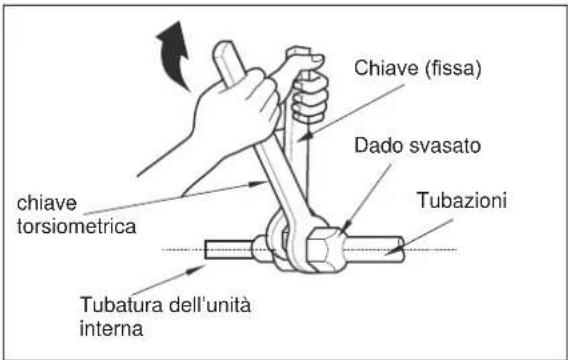

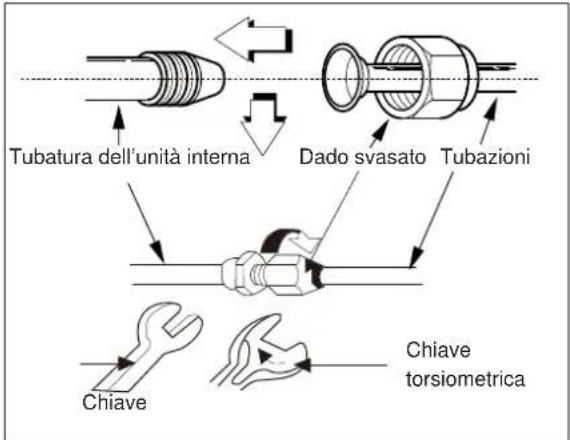

Collegamento tubazioni-unità interna ..... 81

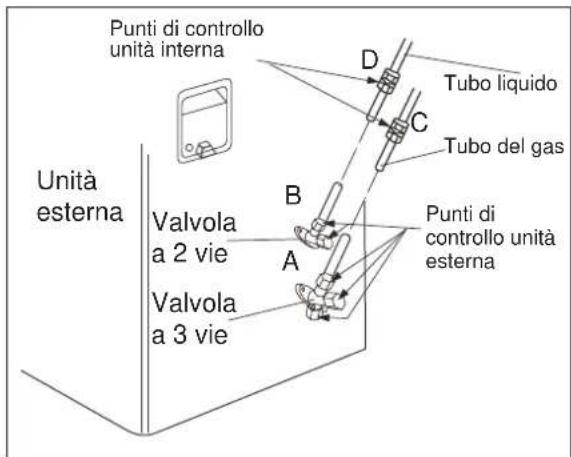

Collegamento tubazioni-unità esterna ..... 82

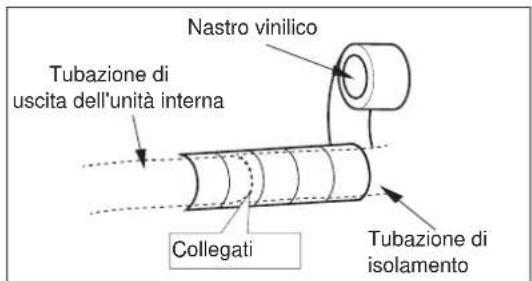

Assemblaggio della tubazione 82

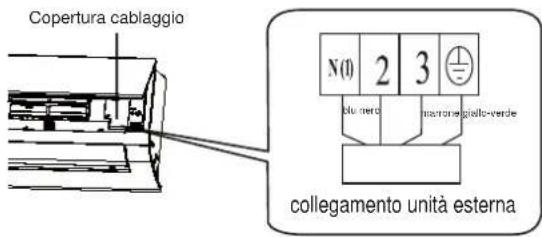

Installazione dell'impianto elettrico 83
Verifica dello scarico 86
Spurgo aria e test perdite 87

Test e funzionamento 88

avvertenza

• Non azionare l'unità con i deflettori orizzontali nella posizione chiusa.

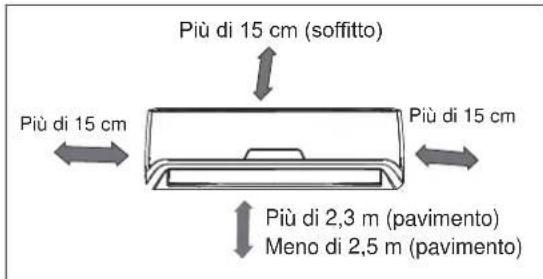

• L'unità interna dovrebbe essere installata a parete a un'altezza di 2,3 metri o più dal pavimento.
- L'unità interna deve essere installata in modo da consentire uno spazio di almeno 15 cm dal soffitto.
- Prima di accedere ai terminali, tutti i circuiti di alimentazione devono essere scollegati.

Norme di sicurezza

Si prega di tenere a portata questo manuale d'installazione e il manuale dell'utente in fase di installazione. Quindi, conservare in luogo pratico per poterlo consultare in futuro.

All'interno del manuale sono riportati molti consigli utili per il corretto utilizzo e la manutenzione del condizionatore.

Sarà necessario far eseguire gli interventi elettrici a un elettricista autorizzato. Verificare di servirsi della presa di corrente e del circuito della potenza corretta per l'installazione del modello in questione.

Un'errata installazione a causa del mancato rispetto di questa istruzione provocherà lesioni o danni, e la gravità di queste ultime viene classificata in base alle seguenti indicazioni.

Altri simboli usati in questo libretto:

avvertenza

Suggerimenti e informazioni relativi alla sicurezza personale dell'utente.

attenzione

Suggerimenti e informazioni legate alla sicurezza personale e alle modalità per evitare di danneggiare l'apparecchiatura.

suggerimenti e informazioni

Questo simbolo indica la disponibilità di suggerimenti e informazioni sull'utilizzo dell'apparecchiatura.

protezione dell'ambiente

Questo simbolo indica la disponibilità di suggerimenti e informazioni sull'utilizzo economico ed ecologico dell'apparecchiatura.

Questo simbolo indica le operazioni da evitare.

Cosa fare.

Avvertenze per l'installazione

attenzione

1 L'unità deve essere installata solo da un tecnico esperto di dispositivi refrigeranti e gli interventi elettrici da un elettricista qualificato in linea con le disposizioni governative e in conformità col presente manuale.

2 Prima dell'installazione, contattare un installatore di condizionatori qualificato. In caso contrario, il malfunzionamento potrebbe non essere risolto a causa di un'installazione eseguita scorrettamente.

3 Se il cavo di alimentazione è danneggiato, può essere sostituito solo dal personale autorizzato.

4 Nel cablaggio fisso è consigliabile collegare in tutti i poli uno switch di scollegamento onnipolare corredato di dispositivo di separazione con un'apertura di contatto di minimo 3 mm. Per i modelli corredati di spina di alimentazione, accertarsi che la spina rimanga accessibile dopo l'installazione.

5 La temperatura del circuito refrigerante sarà alta. Tenere lontano il cavo di interconnessione dal tubo in rame.

6 Questa apparecchiatura non è destinata all'uso da parte di bambini o adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura stessa, a meno che non siano sorvegliati o istruiti da una persona responsabile della loro sicurezza.

È consigliabile controllare che i bambini non giochino con il condizionatore.

7 Prima di spostare l'unità in un altro luogo o smaltirla, contattare il personale autorizzato.

8 Prestare attenzione a non incastrare le dita nella ventola durante la regolazione dei deflettori verticali.

9 Questo condizionatore può utilizzare gas refrigeranti R22 o R410A (chiedere conferma prima dell'installazione).

Prima dell'installazione

Strumenti necessari per l'installazione

1 Livella 10 Rilevatore fughe di gas
2 Cacciavite 11 Pompa a vuoto
3 Trapano elettrico 12 Collettore calibrato
4 Punta da trapano cava ( 55 mm/ 70 mm) 13 Manuale per l'utente

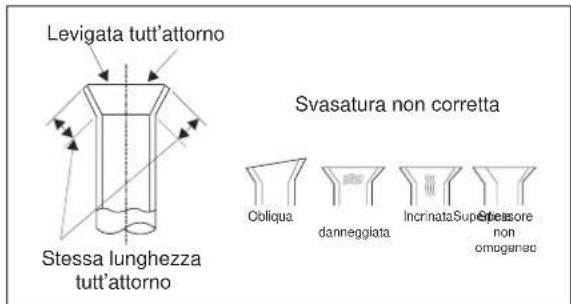

5 Set strumenti di svasatura 14 Termometro
6 Chiavi torsiometriche specificate 15 Multimetro
7 Chiave (unione parziale) 16 Tagliatubi
8 Un bicchiere di acqua 17 Nastro di misurazione
9 Chiave a testa esagonale (4 mm)

Oggetti richiesti per l'installazione

Numero	Denominazione degli accessori Quantità
1	Piastra di fissaggio interna 1
2	Tasselli di ancoraggio Non in dotazione
3	Vite autofilettante ST4 x 25 5 o 10
4	Telecomando	1
5	Supporto telecomando Non in dotazione
6	Vite per telecomando Non in dotazione
7	Batteria (AAA 1,5 V)	2
8	Materiale isolante	Non in dotazione
9	Gruppo collegamento tubazioni (consultare pagina 6)	Varia a seconda del paese
10	Tubo flessibile di isolamento per tubazione refrigerante	Non in dotazione
11	Sistema di fissaggio a parete	Non in dotazione
12	Tubo flessibile di scarico	Non in dotazione
13	Cavo di collegamento elettrico	Non in dotazione

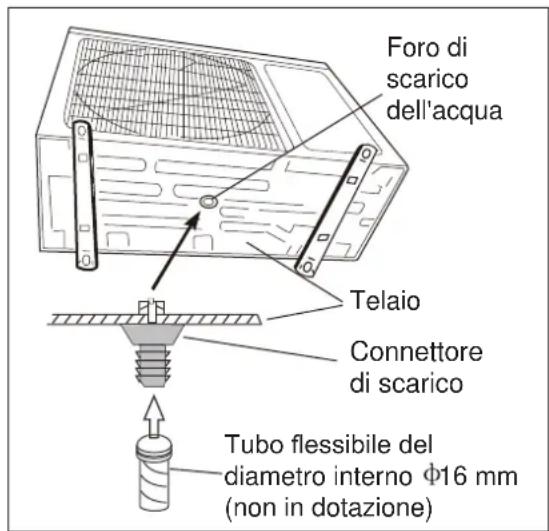

14	Connettore di scarico (solo modello con pompa di calore, pagina 7)	1
15	Presa di scarico (modello con pompa di calore con capacità superiore ai 4500 W)	3
16	Tubo di isolamento termico per estensione del tubo flessibile di scarico	1
17	Dado svasato (per condotto di aspirazione)	1

Nota: Altre componenti necessarie per l'installazione, oltre a quelle indicate, devono essere fornite dal cliente/installatore.

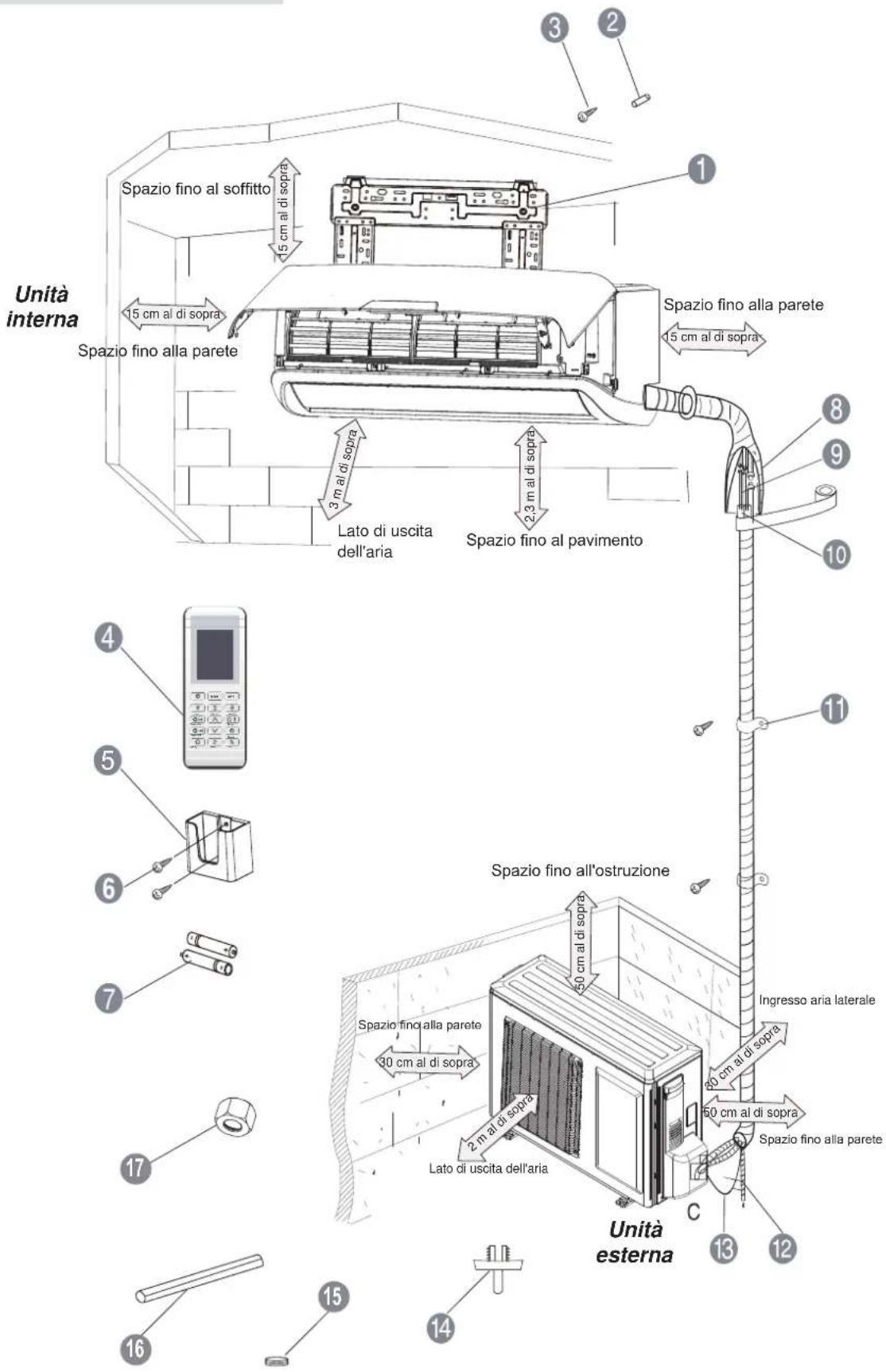

Descrizione del prodotto

Istruzioni per l'installazione sul posto

Un punto di installazione adatto è di vitale importanza per un funzionamento corretto ed efficace dell'unità.

Evitare i siti in cui:

• forti fonti di calore, vapore, gas infiammabile o liquidi volatili vengono emessi.
• onde elettromagnetiche ad alta frequenza vengono generate da strumentazione radio, saldatrici o dispositivi medicali.
• prevale un'aria carica di sale (ad esempio nelle vicinanze delle zone costiere).
  • l'aria è contaminata da vapori e oli industriali.
• l'aria contiene gas solforoso come ad esempio nelle zone con fonti di acqua calda.
• è presente corrosione oppure la qualità dell'aria è scadente.

Unità interna

1 L'entrata e l'uscita dell'aria dovrebbero essere lontane dalle ostruzioni. Accertarsi che l'aria possa spostarsi liberamente in tutta la stanza.
2 Individuare un punto in cui sia possibile scaricare facilmente l'acqua di condensa e dove si possa facilmente collegare l'unità esterna.
3 Individuare un punto che sia fuori dalla portata dei bambini.
4 Individuare il punto in cui la parete sia sufficientemente resistente per sopportare il peso e le vibrazioni dell'unità.
5 Accertarsi di lasciare abbastanza spazio per consentire gli interventi di ordinaria manutenzione.
Per garantire prestazioni ottimali, l'unità interna deve essere installata su una parete ad un'altezza di 2,3 metri o superiore, ma inferiore a 2,5 metri dal pavimento.
6 Accertarsi che l'unità interna sia installata conformemente alle dimensioni di installazione di seguito indicate:

7 Individuare un punto a circa 1 m o più da una TV o da qualsiasi altra apparecchiatura elettrica.
8 Individuare un punto in cui sia possibile estrarre il filtro con facilità.
9 Non usare l'unità in lavanderia o nei pressi di una piscina, ecc.
10 Si richiede una lunghezza minima dei tubi di 3 metri per ridurre al minimo le vibrazioni e i rumori.
11 Utilizzare un rilevatore di montanti per individuare eventuali montanti ed evitare di danneggiare inutilmente la parete.
12 Eventuali variazioni della lunghezza dei tubi possono richiedere la regolazione della carica refrigerante.
13 Non installarla in prossimità di un passaggio con porta.

Unità esterna

1 Individuare un punto in cui il rumore e l'aria emessa dall'unità non arrechino disturbo ai vicini.
2 Individuare un punto in cui vi sia una ventilazione sufficiente.
3 Individuare un punto in cui non vi siano ostruzioni che bloccano l'entrata e l'uscita.
4 Il punto individuato deve poter sopportare il peso e le vibrazioni dell'unità.
5 Individuare un luogo asciutto, ma non esporre l'unità alla luce solare diretta o a venti forti.
6 Verificare che l'unità esterna sia stata installata conformemente alle istruzioni di installazione e si trovi in un luogo comodo per essere sottoposta a manutenzione e riparazione.
7 Selezionare un punto che sia fuori dalla portata dei bambini e lontano da animali o piante.
8 Selezionare un punto in cui l'unità mantenga la posizione orizzontale e allineata.
9 Selezionare un punto che rispetti le distanze minime intorno all'unità esterna secondo quanto qui descritto:

Installazione sul tetto

1 Se l'unità esterna è installata su un tetto, verificare che sia in piano.
2 Verificare che la struttura del tetto e il metodo di ancoraggio siano adeguati per il collocamento dell'unità.

3 Se l'unità esterna è installata sulla struttura del tetto o sulle pareti esterne, ciò può determinare rumori e vibrazioni eccessivi e la classificazione dell'apparecchiatura come installazione non pratica.

Estensione lunghezza tubo e Quantità aggiuntiva di gas

Capacità di raffreddamento (W)	Diametro del condotto aspirazione	Diametro del tubo di scarico	Lunghezza standard (m)	Lunghezza massima (m) A	Altezza massima (m) B	Refrigerante aggiuntivo (g/m)
2640 ∅ 6,35	mm (1/4") ∅ 9,52 mm (3/8") 5 15 5 15
3520 ∅ 6,35	mm (1/4") ∅ 12,7 mm (1/2") 5 15 5 15
5270 ∅ 6,35	mm (1/4") ∅ 12,7 mm (1/2") 5 20 10 15
6450 ∅ 6,35	mm (1/4") ∅ 15,88 mm (5/8") 5 20 10 15

attenzione

• L'unità esterna viene caricata col refrigerante per la lunghezza standard del tubo.
- Se il tubo di collegamento è più lungo dello standard, deve essere aggiunto altro refrigerante nell'unità, conformemente alla tabella precedente, attraverso l'apertura di servizio sulla valvola di servizio a 3 vie sull'unità esterna.
- Invitiamo a mantenere la distanza più breve possibile (dai 3 ai 5 metri) fra l'unità interna e quella esterna. Invitiamo inoltre a ridurre al minimo le tratte in cui i tubi non sono allineati.

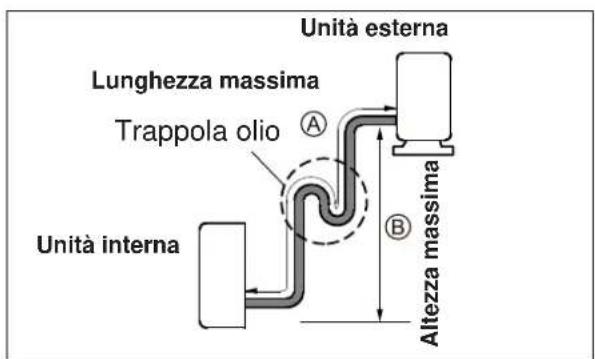

• La tolleranza massima in termini di lunghezza e altezza si basa sull'affidabilità.
- Il superamento del valore di tolleranza massimo può comportare prestazioni scadenti o malfunzionamenti.
- Quando la differenza di livello fra l'unità interna e quella esterna è superiore all'altezza massima, o quando l'unità esterna viene installata sopra all'unità interna, consigliamo di installare una trappola per l'olio a intervalli di 5 - 7 metri.

Lunghezza tubazione inferiore a 5 m

Lunghezza tubazione 5 m o superiore

Installazione dell'unità esterna

Fase 1: Fissaggio dell'unità esterna

- Ancorare l'unità esterna fissando i 4 fori esistenti alla base con 4 bulloni e dadi di 10 mm saldamente (non in dotazione).

Posizionare l'unità esterna su una superficie orizzontale in cemento o comunque rigida (mai direttamente su erba o terra).

attenzione

• Nel caso in cui sia necessario ricorrere a un'installazione sospesa, la staffa di installazione dovrà essere fissata secondo le dimensioni dell'immagine qui sopra.
• La parete su cui verrà installata l'unità deve essere in pietra oppure dotata di altri strumenti di rinforzo per tenere in posizione la staffa. Il fissaggio della staffa a parete e della staffa al condizionatore deve essere solido, fisso e a livello.

Installazione

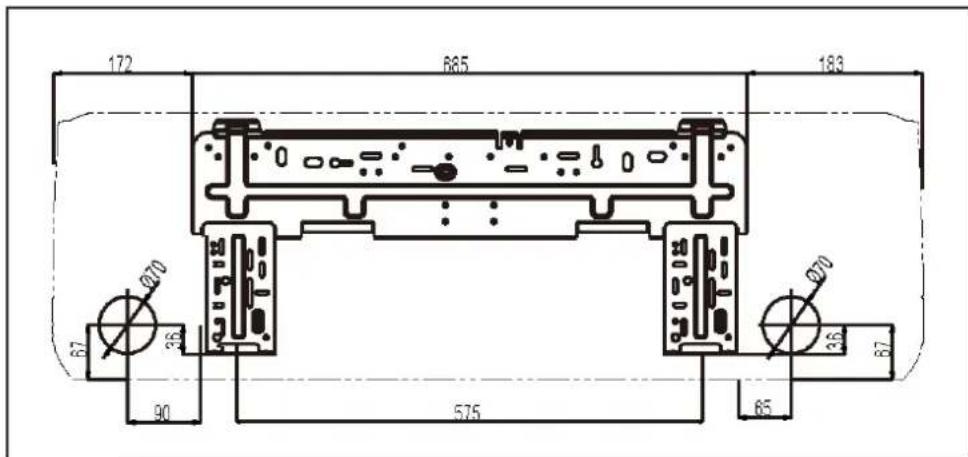

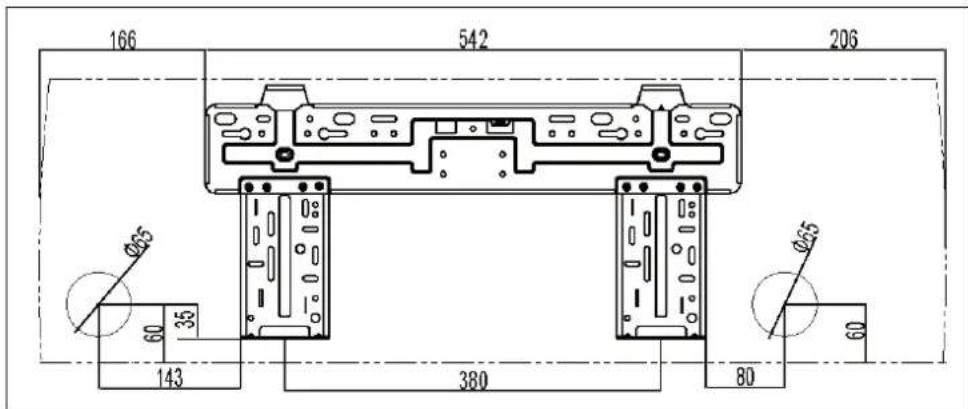

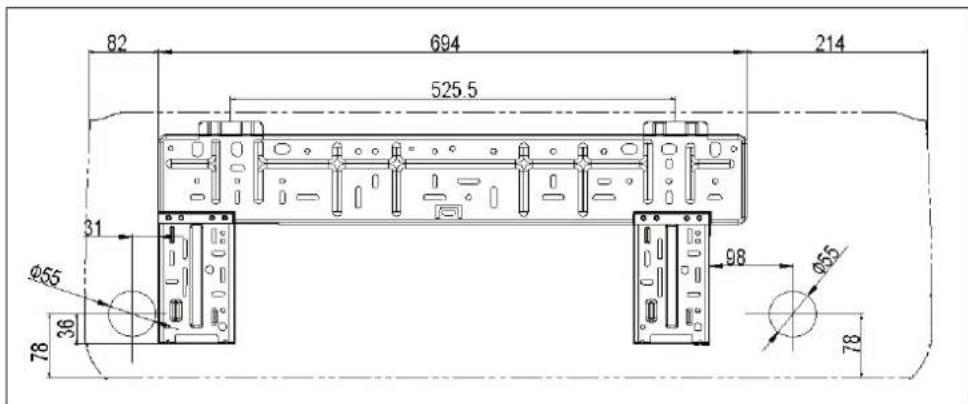

Fase 1: Installazione della piastra di fissaggio

1 Posizionare la piastra di fissaggio in orizzontale sulla parete con cinque o più viti autofilettanti (tipo ST4 x 25, articolo 3 a pagina 3).
2 Verificare che la piastra di fissaggio sia stata fissata saldamente per sopportare almeno 60 kg. Nel frattempo, dividere il peso sulle diverse viti.
3 Se la parete è in mattone, calcestruzzo o simili praticare nella parete cinque (5) o più fori da 5 mm nella parete. Inserire dei tasselli di ancoraggio (articolo 2 a pagina 3) adatti alle viti di fissaggio.
4 L'uscita del recipiente dell'acqua per l'unità interna è stata pensata con una struttura di scarico a due vie. In fase di installazione, l'unità interna dovrebbe essere leggermente inclinata

Fase 2: Scarico esterno della condensa (solo per modello con pompa di calore)

• Durante l'operazione di riscaldamento, la condensa e l'acqua di scongelamento dovrebbe essere scaricata in modo affidabile tramite il tubo flessibile di scarico.
• Installare il connettore di scarico esterno nel foro di scarico dell'acqua sul telaio dell'unità esterna e fissare il tubo flessibile di scarico al connettore di modo che l'acqua di scarico formatasi nell'unità esterna possa essere scaricata.
• Il tubo flessibile di scarico dell'acqua deve essere collegato.
  L'eventuale necessità di collegare altri fori verrà stabilita dall'installatore in linea con le condizioni del momento.
• In caso di un tubo flessibile di scarico, l'unità dovrà essere installata su una base alta più di 3 cm.

verso il recipiente di uscita dell'acqua di modo che l'acqua del condensatore possa fluire senza eccessivi problemi.

Montare la piastra di fissaggio e praticare i fori nella parete in base alla struttura della stessa e in corrispondenza dei punti di fissaggio sulla piastra. (le dimensioni sono in mm tranne qualora diversamente specificato)

Capacità di raffreddamento (W/h)	Tipo di piastra di fissaggio
2640	A
3520	B
5270	C
6450 D
8210	E

Piastra di fissaggio Tipo A

Piastra di fissaggio Tipo B

Piastra di fissaggio Tipo C

Piastra di fissaggio Tipo D

Fase 2: Foro per tubazione

1 Determinare le posizioni dei fori conformemente al diagramma. Fare un (1) foro col trapano (Φ 55 o Φ 70 mm) nella parete, che sia leggermente inclinato verso il basso dal lato uscita.

Foro della tubazione	Modello
Φ 55 mm	Capacità di raffreddamento < 6000 W
Φ 70 mm	Capacità di raffreddamento > 6000 W

2 L'inclinazione deve essere fra 5 - 10 mm per garantire un buono scarico dell'acqua di condensa generata dall'unità interna.

3 Inserire la tubazione a parete nel foro per evitare che il cablaggio venga danneggiato in fase di passaggio attraverso la parete.

4 Usare sempre un condotto che attraversi il foro eseguito nella parete quando si bucano delle griglie o della piastre di metallo o simili.

5 Per i modelli con capacità di raffreddamento superiore ai 4500 W, rimuovere e smaltire i due supporti posteriori laterali in polistirolo dall'unità interna prima di procedere con l'installazione.

Fase 3: Installazione del tubo flessibile di scarico

1 Collegare il tubo flessibile di scarico alla tubazione di uscita dell'unità interna. Fissare il giunto con nastro vinilico.

2 Posizionare il flessibile di scarico all'interno della tubazione di isolamento.

3 Avvolgere la tubazione di isolamento con un nastro vinilico largo per evitare lo spostamento della tubazione. Inclinare leggermente il tubo flessibile di scarico verso il basso per uno scarico fluido dell'acqua di condensa.

attenzione

1 La tubazione di isolamento dovrebbe essere collegata in modo saldo con il manicotto che esce dal tubo di uscita.

2 Il tubo flessibile di scarico dovrebbe essere leggermente inclinato verso il basso, senza distorsioni, protuberanze o fluttuazioni.

3 Non immergere l'uscita in acqua.

Fase 4: Installazione dell'unità interna

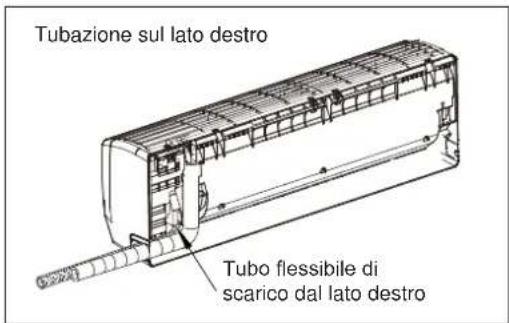

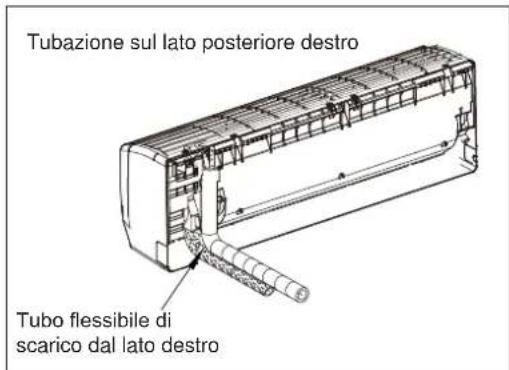

La tubazione può essere fatta uscire da destra, dalla parte posteriore destra, da sinistra o dalla parte posteriore sinistra.

1 In fase di posizionamento delle tubazioni e del cablaggio dal lato sinistro o destro dell'unità interna, tagliare le estremità dal telaio ove necessario (vedi immagine).

• Tagliare l'estremità 1 solo in fase di posizionamento del cablaggio.
• Tagliare l'estremità 1 e l'estremità 2 in fase di posizionamento del cablaggio e delle tubazioni.

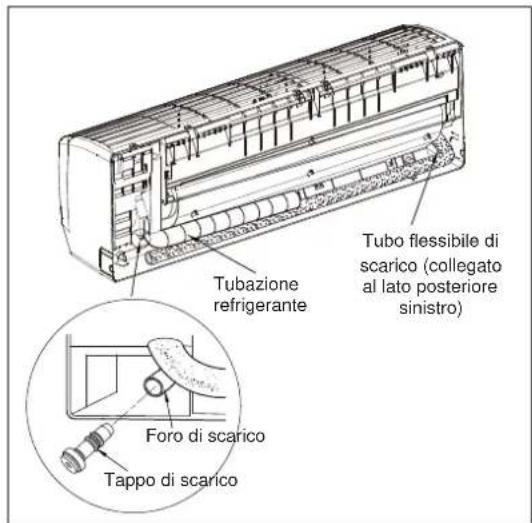

2 Il tubo flessibile di scarico può essere collegato in due posizioni diverse. Servirsi della posizione più comoda e, ove necessario, scambiare la posizione del tappo di scarico e del tubo flessibile di scarico.

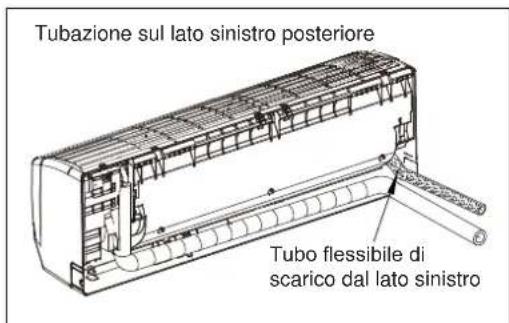

- Il tubo flessibile di scarico è collegato al lato posteriore sinistro dell'unità interna nel momento in cui si riceve il prodotto.

- Attenersi alle seguenti istruzioni per sostituire la posizione del tappo di scarico e del tubo flessibile di scarico, ove necessario, da sinistra a destra.

(a) Estrarre il tappo di scarico sul lato posteriore destro dell'unità interna.

(b) Estrarre il tubo flessibile di scarico sul lato posteriore sinistro dell'unità interna.

(c) Mettere il tappo di scarico nel foro di scarico sul lato posteriore sinistro dell'unità interna.

(d) Inserire il tubo flessibile di scarico nel foro di scarico sul lato posteriore destro dell'unità interna.

3 Disposizione del tubo

- Disporre il tubo nella direzione e nella posizione più comode.

- Non disporre sia la tubazione refrigerante che il tubo flessibile di scarico da destra a sinistra per evitare che vi siano delle distanze troppo elevate fra l'unità interna e la parete.

4 Estrarre le tubazioni dal case del corpo principale, avvolgere le tubazioni, i cavi di alimentazione, il tubo flessibile di scarico con del nastro e poi farli passare attraverso il tubo flessibile.

Non mettere oggetti nella vaschetta di scarico ubicata sulla parte posteriore dell'unità interna, perché qui viene raccolta l'acqua di condensa per essere poi condotta tramite tubazioni all'esterno della stanza.

attenzione

• Collegare dapprima l'unità interna, poi quella esterna.

• Non collegare il cablaggio all'unità interna. Sarà possibile eseguire questa operazione in seguito.

• Ruotare leggermente il cavo per semplificare l'operazione di collegamento.

• Accertarsi che il tubo flessibile di scarico non si allenti.
• Isolare dal caldo il tubo di collegamento.
• Assicurarsi che il tubo flessibile di scarico sia posizionato nella parte più bassa del fascio. Un eventuale posizionamento in alto potrebbe causare un trabocco dell'acqua nella vaschetta di scarico all'interno dell'unità.
  • Non incrociare né avvolgere mai il cavo elettrico con nessun altro filo.
  • Non lasciare esposte le tubazioni nella parte posteriore dell'unità interna.
• Nel caso in cui parte del tubo flessibile di scarico si trovi all'interno dell stanza, avvolgerlo con materiali isolanti di modo da evitare il gocciolio dell'acqua di condensa.

5 Appendere gli alloggiamenti di installazione dell'unità interna sui ganci superiori della piastra di fissaggio e verificare che siano sufficientemente saldi.

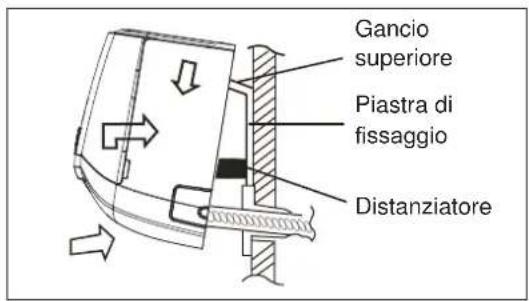

Per facilitare l'installazione delle tubazioni, inserire un distanziatore fra l'unità interna e la parete.

Al termine del procedimento di installazione, rimuovere il distanziatore.

6 Esercitare una pressione nella parte inferiore sinistra e destra dell'apparecchiatura in direzione della piastra di fissaggio fino a quando i ganci si incastrano nelle loro sedi. Verificare che l'unità sia saldamente fissata.

7 Il punto dell'installazione dovrebbe essere a un'altezza di 2,3 metri o superiore dal pavimento.

Fase 5: Installazione del tubo di collegamento Collegamento tubazione refrigerante

1 Svasatura

La principale causa delle fughe di gas refrigerante è dovuta a difetti nella svasatura. Eseguire una corretta svasatura procedendo nel modo seguente:

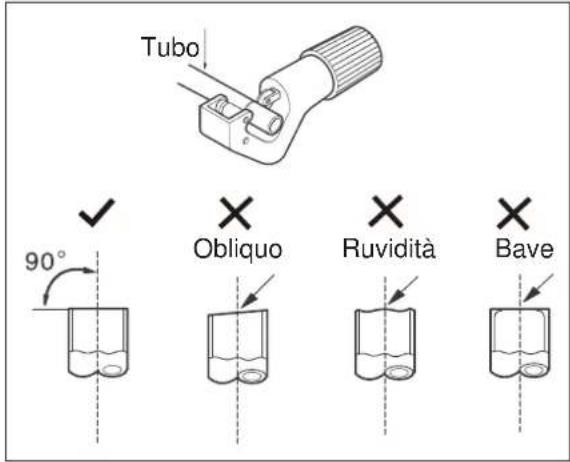

A: Tagliare i tubi e il cavo.

• Utilizzare il kit di svasatura (se disponibile) o tubi acquistati localmente.
• Misurare la distanza tra l'unità interna e quella esterna.
• Tagliare i tubi leggermente più lunghi della distanza misurata.
• Tagliare il cavo di una lunghezza maggiore di 1,5 m rispetto alla lunghezza dei tubi.

B: Eliminazione delle bave

• Rimuovere completamente le bave dall'estremità del tubo tagliato.
• Rivolgere verso il basso l'estremità del tubo in rame man mano che si eliminano le bave per evitare che alcune scivolino nel tubo.

C: Inserimento di un dado svasato

- Svitare i dadi svasati forniti con l'unità interna ed esterna e montarli sul tubo dopo aver rimosso le bave.

attenzione

Non è possibile metterli dopo il lavoro di svasatura.

D: Svasatura.

- Eseguire una corretta svasatura utilizzando gli strumenti appositi descritti di seguito.

- Tenere saldamente il tubo di rame sul dado in base alle dimensioni riportate nella tabella seguente.

Diam. esterno (mm)		A (mm)
		Max	Min
Φ 6,35 (1/4")	1,3 0,7
Φ 9,52 (3/8")	1,6 1,0
Φ 12,70 (1/2")	1,8 1,0
Φ 15,88 (5/8")	2,4 2,2

E: Controlli

• Verificare il lavoro eseguito con quanto illustrato.
• In caso di difetti del tubo, tagliare la sezione allargata ed eseguire nuovamente il lavoro.

• Realizzare una copertura indipendente per ogni tubazione con l'isolamento tubolare adeguato.

Fase 6: Collegamento tubazioni - Unità interna

A: Collegamento delle tubazioni dell'unità interna alla tubazione di collegamento:

- Allineare come prima cosa centralmente i tubi e unirli serrando manualmente il dado svasato.

- Quindi, serrare il dado svasato con una chiave e una chiave torsiometrica facendo riferimento a quanto segue:

Diam. esterno (mm)	Coppia di serraggio (Nm)	Coppia aggiuntiva (Nm)
6,35 (1/4")	15,7 (1,6 kg.m)	19,6 (2,0 kg.m)
9,52 (3/8")	29,4 (3,0 kg.m)	34,3 (3,5 kg.m)
12,70 (1/2")	49,0 (5,0 kg.m)	53,9 (5,5 kg.m)
15,88 (5/8")	73,6 (7,5 kg.m)	78,6 (8,0 kg.m)

attenzione

A seconda delle condizioni dell'installazione, serrare a una coppia eccessiva può rompere il dado.

B: Avvolgere il materiale isolante attorno alla parte di collegamento:

- Coprire il tubo dell'unità interna e il tubo di collegamento col materiale isolante dal calore. Unirli con del nastro vinilico in modo tale che non vi siano interstizi.

- Verificare di isolare separatamente il tubo di aspirazione dal tubo liquido.

- Avvolgere i tubi isolati con nastro vinilico nella sezione posteriore per l'alloggiamento del tubo. Fissare il cavo di alimentazione ai tubi con nastro vinilico.

- Avvolgere la tubazione, il tubo flessibile di scarico e il cavo di alimentazione con nastro vinilico di modo che entrino nella sezione di alloggiamento della tubazione posteriore.

C: Individuazione della posizione dell'unità interna:

• Rimuovere il distanziale.

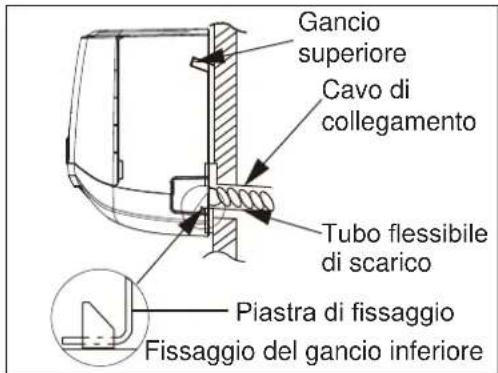

- Agganciare l'unità interna alla parte superiore della piastra di fissaggio (incastrare i ganci della piastra nelle feritoie nella parte posteriore in alto dell'unità interna).

Assicurarsi che i ganci siano ben inseriti nella piastra di fissaggio muovendo l'unità in tutte le direzioni.

- Esercitare una pressione nella parte inferiore sinistra e destra dell'apparecchiatura in direzione della piastra di fissaggio fino a quando i ganci si incastrano nelle loro sedi (si sentirà un clic).

Fase 7: Collegamento tubazioni - Unità esterna

A: Allineare i centri dei tubi e unirli serrando manualmente il dado svasato.

B: Quindi, serrare il dado svasato con una chiave torsiometrica fino a quando non fa un clic.

Accertarsi di seguire il valore della tabella torsiometrica secondo quanto qui di seguito indicato:

Diam. esterno (mm)	Coppia di serraggio (Nm)	Coppia aggiuntiva (Nm)
6,35 (1/4")	15,7 (1,6 kg.m)	19,6 (2,0 kg.m)
9,52 (3/8")	29,4 (3,0 kg.m)	34,3 (3,5 kg.m)
12,70 (1/2")	49,0 (5,0 kg.m)	53,9 (5,5 kg.m)
15,88 (5/8")	73,6 (7,5 kg.m)	78,6 (8,0 kg.m)

Fase 8: Assemblaggio della tubazione

A: Assemblare la tubazione avvolgendo la parte di collegamento dell'unità interna con materiale isolante e fissandola con nastro vinilico stretto e nastro vinilico largo.

- Se si desidera collegare un altro tubo flessibile di scarico, l'estremità dell'uscita del tubo flessibile di scarico deve essere orientata sopra al terreno. Fissare il tubo flessibile di scarico correttamente.

B. Qualora l'unità esterna sia installata più in basso dell'unità interna:

• Avvolgere con nastro la tubazione, il tubo flessibile di scarico e il cavo di collegamento dal basso verso l'alto.
• Fissare la tubazione avvolta nel nastro lungo la parete esterna mediante un dispositivo a sella o equivalente.

C. Qualora l'unità esterna sia installata più in alto dell'unità interna:

• Avvolgere con nastro la tubazione di collegamento e il cavo di collegamento dal basso verso l'alto.
• Formare una trappola per impedire che l'acqua entri nella stanza.
• Fissare la tubazione avvolta nel nastro lungo la parete esterna mediante un dispositivo a sella o equivalente.

Fase 9: Installazione dell'impianto elettrico

Norme di sicurezza

Regole di sicurezza elettrica prima di iniziare l'installazione:

1 Per i prodotti non dotati di un cavo di servizio e di una presa in linea con le normative sulla sicurezza elettrica locale è opportuno fornire un circuito di alimentazione e un interruttore dedicati.
2 L'interruttore deve disporre delle funzioni di interruttore magnetico e interruttore di calore per evitare cortocircuiti e sovraccarichi.
3 L'apparecchiatura dovrà essere installata in linea con le disposizioni nazionali in materia di cablaggio.
4 Sarà necessario installare un interruttore della capacità giusta attenendosi alla seguente tabella.

Raffreddamento Capacità (w)	Interruttore
2600 10 A
3500 16 A
5275 25 A
6450 25 A

5 In caso di problemi a livello di alimentazione suggeriamo di non installare il condizionatore fino a che il cliente non ha risolto il problema.
6 Verificare che l'alimentazione dell'impianto corrisponda a quella del condizionatore.
7 Verificare che i cavi di corrente, quelli neutri e quelli di messa a terra nella presa di corrente siano stati collegati in modo giusto.
8 Dei collegamenti inadeguati o eseguiti in modo sbagliato possono provocare scosse elettriche, incendi o malfunzionamento di alcune componenti elettriche.
9 Prima di eseguire qualsiasi lavoro di natura elettrica, disattivare l'alimentazione dal sistema.

Requisiti di messa a terra

1 Il condizionatore è un'apparecchiatura elettrica di tipo I. L'unità deve essere messa a terra e collegata al dispositivo speciale di messa a terra da un elettricista qualificato.

2 Il cavo giallo-verde nel condizionatore dell'aria è il cavo di massa che non può essere usato per altri scopi. Una messa a terra eseguita in modo sbagliato può essere causa di scosse elettriche.
3 La resistenza di terra dovrebbe essere in linea con le normative nazionali sul cablaggio.
4 La potenza dell'utente deve disporre di un terminale adeguato di messa a terra. Non collegare il cavo di messa a terra ai seguenti elementi:

• Tubo dell'acqua
• Tubo del gas
  • Tubo di contaminazione

Installazione dei cavi elettrici interni

1 Aprire il pannello anteriore e togliere il coperchio del cablaggio allentando la vite.

2 Far passare il cavo di alimentazione e il cavo di controllo del segnale (solo per i modelli con pompa di calore) dalla parte posteriore dell'unità interna e farlo passare sul davanti tramite il foro di cablaggio per eseguire il collegamento.

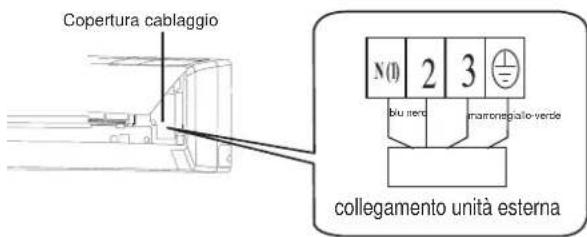

3 Collegare e avvitare i cavi sul blocco terminali seguendo la corrispondenza dei colori.

2600\~5275 W, modelli con pompa di calore

6450 W, modelli con pompa di calore

4 Avvolgere i cavi che non sono collegati con del nastro isolante in modo tale che essi non tocchino alcuna parte elettrica o metallica.
5 Fissare saldamente i cavi con una morsettiera.
6 Riposizionare il coperchio del cablaggio e avvitare.
7 Reinstallare il pannello anteriore.

attenzione

Tutti i cavi fra l'unità interna e quella esterna devono essere collegati da un elettricista qualificato.

- Ne caso in cui la lunghezza del cavo di alimentazione non sia sufficiente, contattare il fornitore per ricevere del cavo in più. Non è consentito cercare di allungare il cavo di alimentazione da soli.

attenzione

• Dopo aver serrato le viti, tirare leggermente il cavo per verificare che sia effettivamente fissato in modo saldo.
  • Non utilizzare prolunghe per alimentare il condizionatore.
  • Non allungare il cavo tagliandolo e facendo aggiunte.

Installazione dei cavi elettrici esterni

1 Rimuovere la maniglia sulla piastra del lato destro dell'unità interna allentando la vite.

2 Estrarre la morsettiera. Collegare e avvitare il cavo di collegamento elettrico e il cavo di controllo del segnale (solo per i modelli con pompa di calore) al blocco terminali seguendo i numeri e i colori di identificazione sui blocchi terminali delle unità interne ed esterne.
3 Per evitare che entri acqua, realizzare una trappola ("U") nei cavi di collegamento (vedere pagina 16).
4 Avvolgere i cavi che non sono collegati con del nastro isolante in modo tale che essi non tocchino alcuna parte elettrica o metallica.
5 Fissare il collegamento elettrico con dei morsetti.
6 Reinstallare la maniglia.

2600\~5275 W, modelli con pompa di calore

6450 W, Modelli con pompa di calore

attenzione

Dopo avere confermato le condizioni precedenti, preparare i cavi nel modo seguente:

• Le viti che serrano il cablaggio alla morsettiera si potrebbero allentare a causa di vibrazioni in fase di trasporto.

- Verificare che tutte le viti siano saldamente fissate. In caso contrario si potrebbero bruciare dei cavi.

- Accertarsi che la capacità del circuito sia sufficiente.

- Verificare che la tensione di partenza sia mantenuta a più del 90% della tensione nominale indicata sulla piastra.

- Verificare che lo spessore del cavo sia come quello indicato nelle specifiche di alimentazione.

• Installare sempre un interruttore differenziale (RCD) nelle aree bagnate o umide.

- Un calo di tensione può causare quanto segue: Vibrazione di un contattore, che danneggia il punto di contatto, scoppio del fusibile, disturbi della funzione normale di sovraccarico.

- I dispositivi di interruzione della corrente di alimentazione devono essere incorporati nel cablaggio fisso e prevedere una distanza di almeno 3 mm che eviti il contatto in ciascun conduttore attivo (fase).

Fase 10: Verifica dello scarico

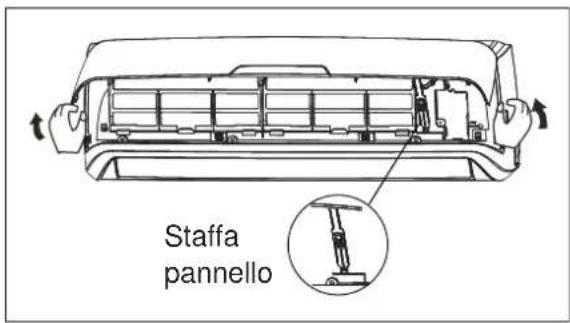

A. Aprire e sollevare il pannello anteriore dell'unità interna.

- Tenere la parte inferiore dei lati sinistro e destro del pannello, tirarli verso di se' e sollevarli per poi fissarli con la staffa.

B. Verifica dello scarico

• Versare un bicchiere di acqua sull'evaporatore.
• Verificare che l'acqua scorra attraverso il tubo flessibile di scarico dell'unità interna senza nessuna perdita e che fuoriesca dall'uscita di scarico.

C. Tubo di scarico

- Il tubo flessibile di scarico dovrebbe puntare verso il basso per facilitare il flusso di scarico.

• Non posizionare la tubazione di scarico come di seguito indicato:

Fase 11: Spurgo aria e test perdite

L'aria e l'umidità del sistema refrigerante hanno i seguenti effetti indesiderati:

• Aumento della pressione del sistema.
• Aumento della corrente operativa.
- Calo dell'efficienza di raffreddamento o riscaldamento.
• L'umidità nel circuito refrigerante può congelare e bloccare i tubi capillari.
- L'acqua può causare la corrosione di parti del sistema refrigerante.

Pertanto, l'unità interna e i tubi tra l'unità interna e quella esterna devono essere controllati per verificare eventuali perdite e svuotati per eliminare dal sistema eventuali sostanze non condensabili e umidità.

Evacuazione dell'aria mediante pompa a vuoto

- Preparazione

Controllare che ogni tubo (sia quelli della linea del liquido che quelli del gas) tra le unità interna ed esterna sia stato correttamente collegato e che tutti i cablaggi per la prova di funzionamento siano stati completati. Togliere i coperchi della valvola di servizio della linea del gas e del liquido sull'unità esterna.

• Per informazioni dettagliate sulla lunghezza dei tubi e sul quantitativo di refrigerante rimandiamo a pagina 6.

attenzione

• Si noti che le valvole di servizio sulla linea del liquido e del gas sull'unità esterna sono generalmente chiuse in questa fase.
• Quando l'unità viene spostata in un altro luogo, eseguire un'operazione di evacuazione servendosi di una pompa a vuoto.
• Verificare che il refrigerante aggiunto al condizionatore sia comunque in forma liquida.

Precauzioni durante l'uso della valvola di stop

• Apertura della valvola di stop:

Aprire lo stelo valvola fino a quando urta con il dispositivo di arresto. Non cercare di aprirlo ulteriormente.

• Chiusura della valvola di stop:

Serrare saldamente lo stelo della valvola con uno strumento speciale. Quindi, fissare saldamente il coperchio dello stelo della valvola usando una chiave per dadi o altro attrezzo simile.

suggerimenti e informazioni

• A: Valvola a bassa pressione (3 vie) - lato gas.
• B: Valvola ad alta pressione (2 vie) - lato liquido.
• C e D: si tratta delle estremità del collegamento dell'unità interna

Consultare il valore di coppia del serraggio del tappo della valvola secondo quanto qui indicato:

Diam. esterno (mm)	Coppia di serraggio (Nm)	Coppia aggiuntiva (Nm)
Φ 6,35 (1/4")	15,7 (1,6 kg.m)	19,6 (2,0 kg.m)
Φ 9,52 (3/8")	29,4 (3,0 kg.m)	34,3 (3,5 kg.m)
Φ 12,70 (1/2")	49,0 (5,0 kg.m)	53,9 (5,5 kg.m)
Φ 15,88 (5/8")	73,6 (7,5 kg.m)	78,6 (8,0 kg.m)

Quando di usa la pompa a vuoto

1 Serrare completamente i dadi svasati, A, B, C, D, collegare il tubo di carico della valvola del collettore (blu) a una presa di carico della valvola di riempimento a bassa pressione (valvola a 3 vie) sul lato del tubo del gas.
2 Collegare l'altro tubo flessibile di carico (giallo) del collettore alla pompa a vuoto.
3 Aprire completamente la maniglia a bassa pressione della valvola del collettore.
4 Aprire la pompa a vuoto per l'operazione di estrazione aria. All'inizio, allentare leggermente il dado svasato della valvola a bassa pressione per verificare la presenza di aria all'interno (se il rumore di funzionamento della pompa a vuoto è cambiato, la lettura del multimetro è 0 anziché meno). Quindi, serrare il dado svasato.
5 Continuare l'estrazione per più di 15 minuti e verificare che la lettura del multimetro sia -1,0 x 10 ^5 Pa (-76 cm Hg). Quindi chiudere completamente la maniglia a bassa pressione della valvola del collettore e interrompere il funzionamento della pompa a vuoto.
6 Ruotare lo stelo della valvola di stop B (valvola a 2 vie) di circa 45° in senso antiorario 6 - 7 secondi dopo l'uscita del gas, quindi serrare nuovamente il dado svasato. Verificare che l'indicatore della pressione sia leggermente più alto di quello della pressione atmosferica.
7 Scollegare il tubo flessibile di carico dalla porta di carico a bassa pressione.
8 Aprire completamente gli steli della valvola A (valvola a 3 vie) e B (valvola a 2 vie).
9 Serrare saldamente il coperchio dello stelo.

Test e funzionamento

Test fughe di gas

1 Metodo con acqua insaponata:

Applicare acqua saponata o detergente liquido naturale su tutte le valvole e tutti i collegamenti dei tubi (A, B, C e D, consultare la seguente immagine) compresi nell'installazione con una spazzola morbida per verificare la presenza di eventuali perdite.

Se si formano delle bolle, vi sono fughe dai tubi.

2 Rilevatore di perdite

Usando il rilevatore di perdite controllare che non vi siano fughe.

Controllo sicurezza elettrica

Eseguire i controlli elettrici di sicurezza al termine dell'installazione:

1 Messa a terra

Dopo avere finito la messa a terra, misurare la resistenza mediante rilevamento visivo e un dispositivo di misurazione della resistenza di messa a terra.

2 Controllo di perdite elettriche (eseguire durante la prova di funzionamento)

Durante la prova di funzionamento dopo l'installazione, la persona addetta alla manutenzione può utilizzare elettrosonda e multimetro per eseguire il controllo delle perdite elettriche. Spegnere immediatamente l'unità qualora si riscontri una perdita di refrigerante. Controllare e trovare una soluzione in modo che l'unità funzioni correttamente.

Test di funzionamento

1 Prima del test di funzionamento

• Non accendere prima di aver completato l'installazione.
• Il cablaggio elettrico deve essere collegato in modo giusto e sicuro.
- Le valvole di stop sui tubi di collegamento devono essere completamente aperte.
- Tutte le impurità, come ad esempio briciole e rifiuti dovranno essere tolte dall'unità.

2 Metodo del test di funzionamento

• Scollegare l'alimentazione e premere il tasto "ON/OFF" sul telecomando per avviare il funzionamento.
• Mediante il tasto MODE selezionare COOL, HEAT (ove presente), FAN per controllare che tutte le funzioni operino correttamente.
• Quando la temperatura ambiente è inferiore a 16°C, non sarà possibile, dal telecomando, impostare l'unità perché funzioni in modalità COOL. Servirsi della modalità di funzionamento di emergenza, usata unicamente quando il telecomando non è disponibile o in caso di manutenzione.

Pompaggio

In fase di spostamento o riposizionamento del condizionatore, svuotare il sistema con la seguente procedura di modo che non venga rilasciato del refrigerante nell'atmosfera.

• Collegare il tubo flessibile della valvola del collettore alla porta di carico della valvola di stop sul lato tubo del gas dell'unità esterna.
  • Chiudere la valvola di stop sul lato tubo del gas quasi completamente.
  • Chiudere completamente la valvola di stop sul lato del tubo liquido.
  • Accendere l'unità in modalità COOL.
• Chiudere completamente la valvola di stop sul lato tubo del gas quando il manometro indica 1 - 0,5 kgf/cm² (100 \~ 50 kPa).
• Interrompere l'esecuzione del test spegnendo l'unità. Tutti i gas refrigeranti sono stati raccolti nell'unità esterna.

Verifiche dopo l'installazione

Elementi da verificare	Possibile malfunzionamento
L'unità è stata fissata saldamente?	L'unità potrebbe cadere, muoversi o emettere rumori.
È stato eseguito il test di perdita refrigerante?	Potrebbe provocare un raffreddamento insufficiente (riscaldamento)
L'isolamento termico è sufficiente?	Potrebbe provocare condensa.
Lo scarico dell'acqua è soddisfacente?	Potrebbe provocare perdite d'acqua.
La tensione è in linea con la tensione nominale indicata sulla targhetta?	Potrebbe provocare malfunzionamenti elettrici o danneggiare l'unità.
Il cablaggio elettrico o le tubazioni sono state installate in modo corretto e sicuro?	Potrebbe provocare malfunzionamenti elettrici o danneggiare le componenti.
L'unità è stata messa a terra in modo sicuro?	Potrebbe provocare perdite elettriche.
Il cavo di alimentazione è stato specificato?	Potrebbe provocare malfunzionamenti elettrici o danneggiare le componenti.
L'entrata o l'uscita sono bloccate?	Potrebbe provocare un raffreddamento insufficiente (riscaldamento)
La lunghezza dei tubi di collegamento e la capacità refrigerante sono state registrate?	La capacità del refrigerante non è accurata.

Enhorabuena
