EXM18HV1WE - Condizionatore ELECTROLUX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Condizionatore d'aria a split
Marca	Electrolux
Modello	EXM18HV1WE
Refrigerante	R410a
Modalità operative	Auto, Raffreddamento, Riscaldamento, Ventilazione, Deumidificazione
Funzioni del telecomando	Timer On/Off, Turbo, X-Fan (Autopulente), I Feel, Eco, Swing, Luce
Tipi di filtro	Filtro antipolvere, Filtri aria sani (Carbone attivo, BIO, Vitamina C, Ioni d'argento)
Frequenza di pulizia dei filtri	Filtro antipolvere: ogni mese o più; Filtri sani: ogni 3 mesi
Autopulizia (X-Fan)	Sì, la ventola funziona per 10 minuti dopo lo spegnimento in modalità Raffreddamento/Deumidificazione
Timer	Timer programmabile 24 ore (On/Off e combinato)
Orologio	Display orologio 24 ore sul telecomando
Riavvio intelligente	Riprende le impostazioni precedenti dopo un'interruzione di corrente
Autodiagnosi	Codici di errore visualizzati sull'unità interna (es. H1 per sbrinamento)
Protezione compressore	Ritardo di 3 minuti prima del riavvio
Protezione antigelo	Il compressore si ferma se la temperatura dello scambiatore di calore è inferiore a 0°C in modalità Raffreddamento
Funzione sbrinamento	Sbrinamento automatico in modalità Riscaldamento (3-12 minuti)
Antiaerea fredda	Ritardo ventola in modalità Riscaldamento finché lo scambiatore non si riscalda
Direzione del flusso d'aria	Oscillazione orizzontale (telecomando), lamelle verticali manuali
Funzionamento di emergenza	Pulsante di controllo manuale sull'unità interna (modalità AUTO)
Temperatura di funzionamento (Raffreddamento)	Interno: fino a 32°C BS, Esterno: fino a 43°C BS
Temperatura di funzionamento (Riscaldamento)	Interno: fino a 27°C BS, Esterno: fino a 24°C BS
Batteria del telecomando	2 x AAA 1.5V alcaline; durata circa 6 mesi
Display unità interna	Temperatura, indicatori di modalità, timer, codici di errore

Domande frequenti - EXM18HV1WE ELECTROLUX

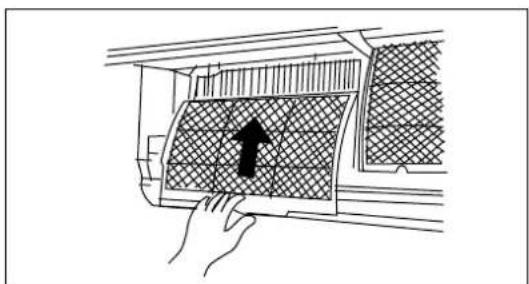

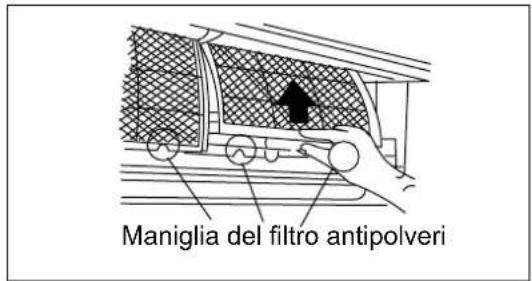

Con quale frequenza devo pulire i filtri dell'aria?

Pulire il filtro antipolvere ogni mese o più spesso se necessario. Pulire i filtri aria sani ogni 3 mesi. Sostituire i filtri sani ogni 6 mesi.

Come imposto il timer per accendere automaticamente il condizionatore?

Premere il pulsante Timer-On sul telecomando. Usare i pulsanti + o - per impostare l'ora desiderata, quindi puntare il telecomando verso l'unità interna e premere di nuovo Timer-On per confermare. L'indicatore del timer si accenderà sull'unità.

Cosa significa il codice di errore H1 sul display dell'unità interna?

Il codice di errore H1 indica che l'unità è in modalità sbrinamento. È normale durante il funzionamento in riscaldamento quando si forma brina sull'unità esterna. L'unità riprenderà il riscaldamento automaticamente in 3-12 minuti.

Come funziona la funzione I Feel?

Premere il pulsante I Feel sul telecomando. Il telecomando invia la temperatura nella sua posizione all'unità interna ogni 10 minuti e il condizionatore si regola per raggiungere la temperatura impostata in quel punto. La funzione si annulla se non viene ricevuto alcun segnale per 11 minuti.

Cos'è la funzione X-Fan e come si usa?

X-Fan è una funzione di autopulizia per le modalità Raffreddamento e Deumidificazione. Premere il pulsante X-Fan (o premere contemporaneamente i pulsanti Turbo e Healthy per i modelli con Cold-Plasma). Dopo lo spegnimento, la ventola interna funziona per 10 minuti per asciugare l'unità e prevenire la muffa.

Posso usare il condizionatore senza telecomando?

Sì. Premere il pulsante di controllo manuale sull'unità interna per avviare in modalità AUTO. L'unità selezionerà automaticamente Raffreddamento, Riscaldamento o Ventilazione in base alla temperatura ambiente. Premere di nuovo per spegnere.

Come pulire l'unità interna e il telecomando?

Usare un panno morbido asciutto. Per l'unità interna, se molto sporca, usare un panno inumidito con acqua fredda (non più calda di 40°C). Non usare benzina, diluente o lucidanti. Non usare mai acqua all'interno dell'unità.

Cosa devo fare se il condizionatore non si accende?

Verificare che l'alimentazione sia inserita, la spina collegata e l'interruttore non sia scattato. Assicurarsi che le batterie del telecomando siano nuove e che il timer non sia impostato in modo errato. L'unità ha anche un ritardo di protezione del compressore di 3 minuti dopo lo spegnimento.

Perché l'unità interna emette nebbia durante il raffreddamento?

Può apparire una nebbia bianca a causa di una grande differenza di temperatura tra l'aria in ingresso e in uscita in alta umidità. È normale e scomparirà man mano che la stanza si deumidifica.

Come regolare la direzione del flusso d'aria?

Usare il pulsante Swing sul telecomando per muovere automaticamente le lamelle orizzontali su e giù. Per le lamelle verticali, regolare manualmente le leve sinistra/destra prima di avviare l'unità per evitare lesioni.

MANUALE UTENTE EXM18HV1WE ELECTROLUX

Congratulazioni ....23

Norme di sicurezza 24

Descrizione del prodotto 26

Display unità interna ....27

Telecomando 27

Descrizione del telecomando ....28

Indicatori del display del telecomando 29

Primo utilizzo ....30

Come usare il telecomando....30

Come usare l'unità interna ....35

Funzionamento di emergenza ....36

Funzionamento ottimale ....36

Pulizia e manutenzione ....37

Suggerimenti per il funzionamento ....39

Risoluzione dei problemi ....40

Promemoria importante

• Tenere il telecomando in un punto da cui il segnale possa raggiungere il ricevitore dell'unità interna.
• Quando si usa il condizionatore, verificare che il telecomando stia puntando al ricevitore di segnale dell'unità interna.
• Quando il telecomando lancia un segnale, il simbolo lampeggia per circa 1 secondo sul display del telecomando.
• L'unità interna riconoscerà il segnale con un bip quando riceve il segnale dal telecomando.
• Premere il tasto del telecomando e inviare nuovamente il segnale nel caso in cui non si sia sentito il bip dall'unità interna.

Congratulazioni

Complimenti e grazie per aver scelto un condizionatore split Electrolux. È un condizionatore di qualità studiato per un uso pratico e semplice.

Prima di iniziare a usare il condizionatore, leggere attentamente il libretto di istruzioni, contenente la descrizione dell'apparecchiatura e delle sue funzioni.

Come per tutte le apparecchiature elettriche, è importante eseguire l'installazione correttamente e leggere attentamente le avvertenze per la sicurezza, per evitare usi impropri e condizioni di pericolo.

Conservare questo manuale di istruzioni per riferimenti futuri e consegnarlo al nuovo proprietario in caso di cessione dell'apparecchiatura.

Dopo avere estratto il condizionatore dall'imballaggio, controllare che non sia danneggiato. In caso di dubbi, non utilizzare il condizionatore e contattare un centro assistenza autorizzato Electrolux.

protezione dell'ambiente

Informazioni sullo smaltimento

• La maggior parte dei materiali di imballaggio è riciclabile.
• Consegnare questi materiali al centro di smaltimento e riciclaggio più vicino o usare i contenitori di raccolta appropriati.
• Al termine della durata utile del condizionatore, rivolgersi all'ufficio di competenza locale per informazioni sul metodo di smaltimento corretto.

attenzione

• Il condizionatore non deve essere utilizzato da bambini o da persone inferme senza la supervisione di una persona responsabile.
• È consigliabile controllare che i bambini non giochi con il condizionatore.
• Contattare un installatore autorizzato per installare questo condizionatore.
• Contattare un tecnico autorizzato per riparare o eseguire la manutenzione di questa apparecchiatura.
• Se il cavo di alimentazione è danneggiato, può essere sostituito solo dal personale autorizzato.
• I lavori di installazione possono essere eseguiti conformemente agli standard nazionali vigenti dal personale autorizzato.

Condizioni d'uso

L'apparecchiatura è destinata all'uso domestico e applicazioni simili, tra cui:

• Cucine di negozi, uffici e altri ambienti di lavoro.
• Fattorie.
• Clienti di hotel, motel e altri ambienti residenziali.
  • Nei bed and breakfast.

Note importanti

Contattare un installatore autorizzato per installare questa apparecchiatura.

Contattare un tecnico autorizzato per riparare o eseguire la manutenzione di questa apparecchiatura.

• La presa di corrente deve essere collegata da un ente autorizzato.
• Questa apparecchiatura non è destinata all'uso da parte di bambini o adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura stessa, a meno che non siano sorvegliati o istruiti da una persona responsabile della loro sicurezza.
• È consigliabile controllare che i bambini non giochino con il condizionatore.
• Se il cavo di alimentazione è danneggiato, può essere sostituito solo dal personale autorizzato.
• I lavori di installazione possono essere eseguiti conformemente agli standard nazionali vigenti e alle regole dei fornitori di corrente elettrica esclusivamente da personale autorizzato.
• Prima di spostare l'unità in un altro luogo o smaltirla, contattare il personale autorizzato.
• Prestare attenzione a non incastrare le dita nella ventola durante la regolazione dei deflettori verticali.
• Questo condizionatore può utilizzare gas refrigeranti R410a.

Norme di sicurezza

All'interno del manuale sono riportati molti consigli utili per il corretto utilizzo e la manutenzione del condizionatore. Con pochi accorgimenti preventivi è possibile risparmiare tempo e denaro per l'intera durata del condizionatore. Troverete molte risposte a problemi comuni nella tabella dei suggerimenti per la risoluzione dei problemi di pagina 80 - 81. Analizzando prima questa tabella, potrebbe non essere necessario richiedere l'intervento di un tecnico.

Altri simboli usati in questo libretto:

attenzione

Suggerimenti e informazioni legate alla sicurezza personale e alle modalità per evitare di danneggiare l'apparecchiatura.

suggerimenti e informazioni

Questo simbolo indica la disponibilità di suggerimenti e informazioni sull'utilizzo dell'apparecchiatura.

protezione dell'ambiente

Questo simbolo indica la disponibilità di suggerimenti e informazioni sull'utilizzo economico ed ecologico dell'apparecchiatura.

Questo simbolo indica le operazioni da evitare.

Cosa fare.

Note importanti:

1 Non azionare l'unità con i deflettori orizzontali nella posizione chiusa.
2 Non azionare l'unità senza il filtro per l'aria.

avvertenza

	Nel caso in cui si riscontri una situazione anomala, ad esempio odore di bruciato, scollegare l'alimentazione al condizionatore e contattare un agente di servizio Electrolux. Nel caso in cui questo stato anomalo si protragga, il condizionatore potrebbe essere danneggiato o produrre scosse elettriche o fuoco.
	Non utilizzare il condizionatore con le mani bagnate. Può essere causa di scosse elettriche.
	Non danneggiare o tagliare il cavo di alimentazione o altri cavi. Nel caso in cui ciò si verifichi, chiedere la riparazione o la sostituzione dello stesso da parte di un tecnico accreditato
	Non collegare questo condizionatore a una ciabatta di corrente.
	Scollegare l'alimentazione al condizionatore nel caso in cui si preveda di non usarlo a lungo. In caso contrario l'apparecchiatura accumulerà sporco e potrebbe provocare un incendio.
	Prima di pulire il condizionatore, scollegare l'alimentazione al fine di eliminare la possibilità di scosse elettriche.
	L'alimentazione dovrebbe corrispondere a quella del condizionatore, come da manuale di installazione. I condizionatori forniti con un cavo di alimentazione dovrebbero essere collegati direttamente a una presa di corrente con un interruttore di sicurezza adatto. I condizionatori cablati devono essere collegati a un interruttore di sicurezza adeguato come da manuale di installazione.
	Verificare che l'alimentazione al condizionatore sia stabile e soddisfi i requisiti delineati nel manuale di installazione.
	Verificare sempre che il prodotto disponga di una messa a terra adeguata.
	Per motivi di sicurezza invitiamo a spegnere l'interruttore del circuito prima di eseguire eventuali interventi di manutenzione o pulizia o quando si prevede di non usare il prodotto a lungo. La polvere accumulata potrebbe provocare incendi o scosse elettriche.

attenzione

!	Selezionare la temperatura più adeguata. Ciò consente di risparmiare elettricità.
	Non tenere finestre e porte aperte a lungo in fase di funzionamento. Le prestazioni non risulterebbero soddisfacenti.
	Non bloccare l'ingresso o l'uscita dell'aria. Le prestazioni non risulterebbero soddisfacenti con anomalie di funzionamento.
	Tenere i materiali combustibili lontani dalle unità di almeno 1 m. Potrebbe provocare incendi.
	Non salire sopra all'unità esterna e non appoggiare oggetti pesanti sulla stessa. Ciò potrebbe provocare danni o lesioni.
	Non cercare di riparare il condizionatore da soli. Una riparazione sbagliata può essere causa di scosse elettriche o incendio. Contattare il centro di assistenza locale autorizzato.
	Non inserire mani od oggetti all'interno dell'entrata o dell'uscita dell'aria. Potrebbe provocare lesioni.
	Non esporre animali o piante direttamente al flusso d'aria.
	Non usare l'unità per altri scopi, ad esempio conservare alimenti o asciugare indumenti.
	Non spruzzare acqua sul condizionatore. Ciò può causare scosse elettriche o anomalie di funzionamento.

Prima dell'uso

1 Rivolgersi a un installatore qualificato.
2 Inserire correttamente la spina nella presa.
3 Non utilizzare un cavo di alimentazione danneggiato o non idoneo.
4 Non utilizzare prese multiple.
5 Non utilizzare una prolunga.
6 Non accendere/spegnere l'apparecchiatura inserendo/estraendo la spina dalla presa di corrente.

Uso

Esporsi al flusso diretto dal condizionatore a lungo potrebbe provocare rischi per la salute.

Non esporre persone, animali od oggetti al flusso diretto a lungo.

Pulizia e manutenzione

1 Quando si pulisce l'apparecchiatura, verificare che l'alimentazione e il disgiuntore siano scollegati.
2 Quando si estrae il filtro dell'aria, non toccare le parti metalliche dell'unità. Attenzione a non ferirsi toccando le parti metalliche affiliate.
3 Non pulire la parte interna del condizionatore con acqua. L'esposizione all'acqua potrebbe portare a scosse elettriche.

Assistenza Tecnica

Per le operazioni di riparazione e manutenzione rivolgersi a un centro di assistenza autorizzato.

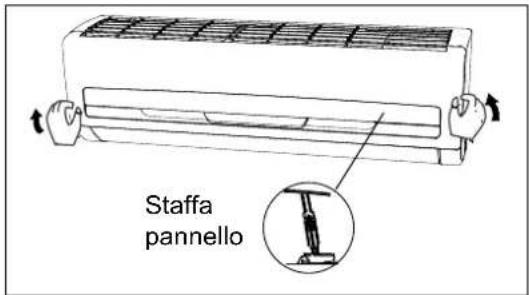

1 Pannello anteriore
2 Display digitale

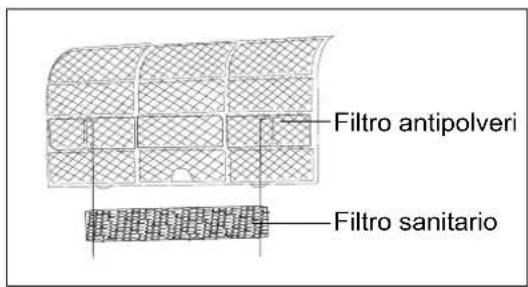

3 Filtro aria sana (dietro al filtro della polvere)
4 Filtro pre-polvere
5 Deflettori dell'aria orizzontali
6 Deflettori dell'aria verticali
7 Generatore di plasma freddo (se disponibile)
8 Tasto controllo manuale

9 Telecomando
10 Supporto telecomando
11 Tubo del refrigerante (se disponibile)
12 Tubo flessibile di scarico (se disponibile)
13 Cavo di alimentazione (se disponibile)
14 Piastra di fissaggio
15 Cavo di collegamento (se disponibile)

Nota: I disegni precedenti hanno unicamente uno scopo esemplificativo.

Il vostro condizionatore potrebbe essere leggermente diverso.

Sarà la forma del condizionatore che si possiede ad avere la priorità.

Display unità interna

1 Indicatore Modalità Riscaldamento

Si accende quando è attivata la funzione riscaldamento

2 Indicatore Modalità Raffreddamento

Si accende quando è attivata la funzione raffreddamento

3 Indicatore Alimentazione ON/OFF

Si accende quando l'apparecchiatura è in funzione o in modalità standby

4 Indicatore Deumidificazione

Si accende quando è attivata la funzione deumidificazione

5 Indicatore della temperatura

Visualizza la temperatura impostata quando il condizionatore è in funzione

6 Ricevitore di segnale

Telecomando

Come usare il telecomando

• Puntare il telecomando sul ricevitore del segnale dell'unità interna.
• Verificare che non vi siano ostacoli che potrebbero interferire col segnale.

Posizione del telecomando

• Mantenere il telecomando a una distanza tale da potere raggiungere il ricevitore sull'unità interna (distanza massima 8 m).

• Se si seleziona il funzionamento con il timer, il telecomando trasmette automaticamente all'unità interna il segnale all'ora specificata.

• Se si tiene il telecomando in una posizione che impedisce la corretta trasmissione del segnale, possono passare anche 15 minuti prima che il segnale sia ricevuto.

• Quando il telecomando lancia un segnale, il simbolo ≈ lampeggia per circa 1 secondo sul display. L'unità interna conferma la ricezione del segnale con un bip quando riceve un segnale.

attenzione

• Il condizionatore non funziona se tende, porte o altri oggetti ostruiscono la ricezione dei segnali del telecomando da parte dell'unità interna.
• Evitare di versare liquidi sul telecomando. Non esporre il telecomando alla luce diretta del sole o a fonti di calore.
• Se il ricevitore dei segnali infrarossi sull'unità interna è esposto alla luce diretta del sole, il condizionatore può non funzionare correttamente. Usare delle tende per evitare che la luce solare diretta colpisca il ricevitore.
• Se altre apparecchiature elettriche rispondono al telecomando, spostarle oppure consultare il rivenditore locale.

Installazione/sostituzione della batteria

• Togliere il coperchio dell'alloggiamento delle batterie e inserire due nuove batterie alcaline secche (2x AAA 1,5 volt). Verificare che la polarità (+) o (-) sia stata rispettata.
  • Riposizionare il coperchio

suggerimenti e informazioni

• In fase di sostituzione delle batterie, non usarne di vecchie e non mescolare batterie di tipo diverso. Ciò potrebbe provocare dei problemi di funzionamento al telecomando.
• Nel caso in cui il telecomando non venga usato a lungo, estrarre le batterie, dato che quelle vecchie potrebbero perdere o corrodersi danneggiando il telecomando.
• La normale durata delle batterie con impiego normale è di circa sei mesi.
• Nel caso in cui il telecomando non funzioni normalmente, estrarre e inserire nuovamente le batterie. Nel caso in cui il comportamento anomalo continui, sostituire con batterie nuove.

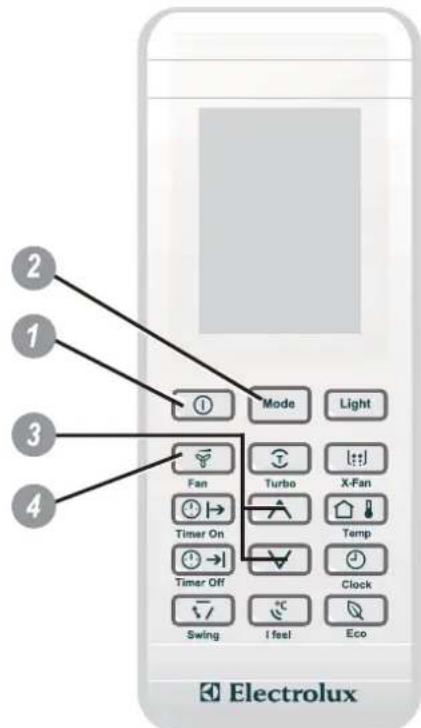

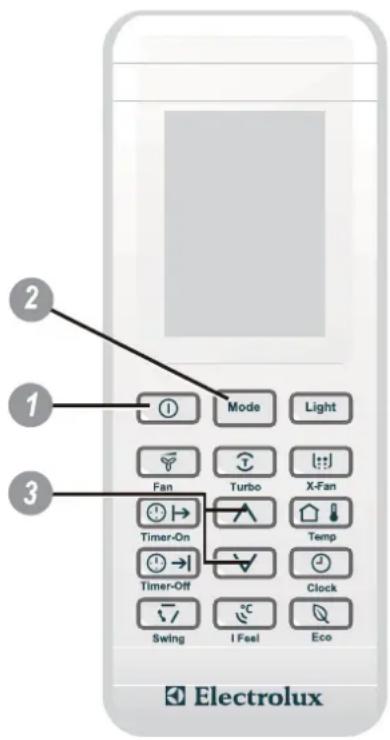

Descrizione del telecomando

1 Tasto ON/OFF

Premere questo tasto per ACCENDERE o SPEGNERE il condizionatore.

2 Tasto modalità

Premendo questo tasto sarà possibile scegliere, in sequenza, una delle seguenti modalità: AUTO, DEHUMIDIFY, FAN, COOL, e HEAT (solo il modello COOL non ha la funzione HEAT).

La modalità AUTO viene impostata in automatico all'accensione dell'apparecchiatura. Nella modalità AUTOMATICA, il valore iniziale non verrà visualizzato e l'apparecchiatura funzionerà secondo la temperatura desiderata.

In modalità HEAT, il valore iniziale è 28°C;

Nelle altre modalità il valore iniziale è 25°C.

3 Tasto Luce

Premere questo tasto per accendere le spie che indicano se l'unità interna è su ON od OFF.

La condizione normale, l'avvio, è ON.

4 Tasto FAN

Premendo questo tasto, sarà possibile selezionare, in successione, la velocità Auto, Basso, Medio e Alto.

Quando l'unità viene accesa, la velocità della ventola auto è impostata in modo predefinito.

In modalità DEHUMIDIFY, la velocità della ventola è impostata a bassa velocità.

5 Tasto Turbo

Premere questo tasto in modalità COOL o HEAT per mettere la ventola in modalità Turbo ad alta velocità e il condizionatore funzionerà alla potenza massima.

Premere nuovamente per annullare questa funzione.

6 Tasto della ventola X (X-Fan)

In modalità Raffreddamento e Deumidificazione, premere il tasto X-Fan per attivare la pulizia automatica. Dopo aver spento l'apparecchiatura, la ventola interna continuerà a funzionare per 10 minuti per asciugare l'unità interna ed impedire la proliferazione di batteri e muffe.

7 Tasto di avvio con il timer (Timer On)

Premere questo tasto per impostare l'orario di accensione.

8 Tasto di arresto con il timer (Timer Off)

Premere questo tasto per impostare l'orario di spegnimento.

9 Tasto di rotazione (Swing):

Premendo questo tasto, l'aletta verrà inclinata e sollevata automaticamente. Premere di nuovo per annullare il comando: l'aletta manterrà l'ultima posizione assunta.

10 Tasto temperatura percepita (I Feel):

Premendo questo tasto, il telecomando invierà le informazioni sulla temperatura all'unità interna ogni 10 minuti. L'unità funzionerà per raggiungere la temperatura impostata rispetto alla posizione del telecomando. Premere di nuovo per annullare questa funzione.

11 Tasto di controllo (Control):

^Avanti Indietro ∨

Premere questo tasto ∧ per aumentare la temperatura impostata.

Premere questo tasto ∨ per ridurre la temperatura impostata.

Nelle funzioni On/Off o Clock, utilizzare questi tasti per impostare l'orologio o il timer.

12 Tasto dell'orologio (Clock):

Premendo questo tasto, il simbolo dell'orologio inizierà a ⏻ lampeggia. Premere il tasto Control /e per impostare l'orario desiderato.

13 Tasto della temperatura (Temp)

Premere questo tasto per sostituire il contenuto visualizzato dall'unità interna relativo alla temperatura impostata con la temperatura ambiente.

14 Tasto Eco (Economy)

Premere questo tasto per attivare la modalità di Risparmio di energia. Questa funzione è perfetta per utilizzare la temperatura quando si dorme.

Premere di nuovo per annullare questa funzione.

Nota

In modalità riscaldamento, premere i tasti Temp e Orologio per attivare la funzione di riscaldamento della temperatura interna a 8°C.

Indicatore del display del telecomando

1 Indicatore di trasmissione:

Visualizza quando il telecomando trasmette segnali verso l'unità interna.

2 Display Turbo

Compare quando è selezionata la funzione Turbo.

3 Display I Feel

Si accende quando è attivata la funzione I Feel.

4 Display Eco

Compare quando è selezionata la funzione Eco.

5 Display Healthy

Viene visualizzata quando si preme il tasto Healthy. Premere nuovamente il tasto Healthy per toglierla.

N.B. questo indicatore non è previsto nei modelli senza funzione Plasma Freddo.

6 Display Temperatura della stanza

Visualizza quando la temperatura indicata sullo schermo LCD è la temperatura della stanza. Può essere accesa/spenta premendo il tasto Temp.

7 Display Temperatura Programmata

Si accende quando il telecomando visualizza la temperatura impostata. Può essere accesa/spenta premendo il tasto Temp.

Visualizza quando la funzione Timer On/Off è attivata.

9 Display della velocità della ventola

Visualizza la velocità della ventola selezionata nella seguente sequenza:

“—” (Low - Bassa), “” (Medium - Media), “—” (High - Alta) e Auto.

In velocità Auto, compare solo il simbolo "W".

10 Display oscillazione

Visualizza quando viene selezionata la funzione Swing (Oscillazione).

11 Display X-Fan

Visualizza quando è attivata la funzione X-Fan premendo contemporaneamente i tasti Turbo e Healthy (per i modelli con funzione Plasma Freddo) oppure premendo il tasto X-Fan (per i modelli senza funzione Plasma Freddo).

12 Display della temperatura

Visualizza la temperatura della stanza o la temperatura impostata in °C o °F.

Nessuna visualizzazione in modalità Fan.

13 Display ora

Visualizza l'ora dell'orologio (deve essere impostata) e/o l'ora on/off del timer.

14 Display modalità

Visualizza la modalità operativa corrente, compresa Auto ( ), Dehumidify ( ), Fan ( ) Cool ( * e Heat (

N.B. Il modello Cool non offre l'opzione Riscaldamento.

Primo utilizzo

1 Verificare che la spina dell'unità sia inserita e che vi sia corrente.
2 Verificare che le batterie siano state inserite correttamente nel telecomando (le spie sul telecomando sono accese).
3 Impostare l'ora con i tasti di Controllo e confermare premendo il tasto Clock.
4 Puntare il telecomando verso l'unità interna e premere il tasto ON/OFF per accendere l'unità.

La modalità di funzionamento predefinita è AUTO. Dopo avere selezionato la modalità operativa col telecomando, le condizioni di funzionamento sono memorizzate nella memoria del microcomputer dell'unità interna. Pertanto il condizionatore incomincia a funzionare alle stesse condizioni semplicemente premendo il tasto ON/OFF sul telecomando.

Come usare il telecomando

Funzionamento automatico

Quando viene selezionata la modalità AUTO, il condizionatore imposta automaticamente il funzionamento COOL, HEAT (ove presente), o solo FAN, a seconda della temperatura programmata e/o della temperatura ambiente.

Inizio

1 Tasto ON/OFF

Premere questo tasto per accendere il condizionatore.

L'indicatore della temperatura sul display dell'unità interna si accende.

2 Premere il tasto Modalità per selezionare AUTO.
3 Il condizionatore inizia a funzionare dopo circa 3 minuti.

Arresto

1 Tasto ON/OFF

Premere nuovamente questo tasto per spegnere il condizionatore. Il deflettore orizzontale torna alla posizione di spegnimento.

Se non si gradisce la modalità AUTO, selezionare manualmente le condizioni desiderate.

i suggerimenti e informazioni

Quando si imposta la modalità AUTO, la velocità della ventola e la temperatura verranno controllate automaticamente e non potranno essere impostate.

Funzionamento di deumidificazione

La modalità DEHUMIDIFY funziona sulla base della differenza fra la temperatura impostata e la temperatura reale della stanza.

La temperatura viene regolata durante la deumidificazione mediante successiva attivazione/disattivazione della funzione COOLING o solo FAN.

Funzionamento di deumidificazione

Inizio

1 Tasto ON/OFF

Premere questo tasto per accendere il condizionatore.

L'indicatore della temperatura sul display dell'unità interna si accende.

2 Tasto Modalità

Premere e selezionare DEHUMIDIFY.

3 Tasti di controllo

Impostare la temperatura desiderata.

Di norma, impostare fra 21°C e 28°C.

Arresto

1 Tasto ON/OFF

Premere nuovamente questo tasto per spegnere il condizionatore. Il deflettore orizzontale torna alla posizione di spegnimento.

i suggerimenti e informazioni

In modalità DEHUMIDIFY la velocità della ventola è impostata su Low (Bassa), e non è possibile usare la funzione Turbo.

Funzionamento della ventola

Quando viene selezionata la modalità di funzionamento FAN il condizionatore muove semplicemente l'aria interna.

1 Tasto ON/OFF

Premere questo tasto per accendere il condizionatore.

L'indicatore della temperatura sul display dell'unità interna si accende.

2 Tasto Modalità

Premere e selezionare FAN.

3 Tasto FAN

Premere per selezionare la velocità della ventola desiderata: Auto, Bassa, Media e Alta. La velocità predefinita della ventola è Auto.

Arresto

1 Tasto ON/OFF

Premere nuovamente questo tasto per spegnere il condizionatore. Il deflettore orizzontale torna alla posizione di spegnimento.

i suggerimenti e informazioni

- Nessuna indicazione della velocità della ventola compare sul telecomando se la velocità della ventola è impostata su Auto.

Funzione di raffreddamento e riscaldamento

Inizio

1 Tasto ON/OFF

Premere questo tasto per accendere il condizionatore.

L'indicatore della temperatura sul display dell'unità interna si accende.

2 Tasto Modalità

Premere per selezionare la modalità COOL o HEAT (ove presente).

3 Tasti di controllo

Impostare la temperatura desiderata. Di norma, impostare fra 21°C e 28°C.

4 Tasto FAN

Premere per selezionare la velocità della ventola desiderata: Auto, Bassa, Media e Alta.

La velocità predefinita della ventola è Auto.

i suggerimenti e informazioni

Nessuna indicazione della velocità della ventola compare sul telecomando se la velocità della ventola è impostata su Auto.

Arresto

1 Tasto ON/OFF

Premere nuovamente questo tasto per spegnere il condizionatore. Il deflettore orizzontale torna alla posizione di spegnimento.

Impostazione timer Funzionamento Timer On

1 Premere il tasto Timer-On,

8:00 lampeggia sul display del telecomando nel caso in cui si tratti del primo uso della funzione Timer-On. In caso contrario, lampeggerà l'ultimo orario impostato.

2 Impostare l'orario desiderato premendo i tasti di controllo: △ Avanti √ndietro

Ogni volta che vengono premuti questi tasti, l'ora si sposta avanti o indietro di 1 minuto.

Tenendo premuto il tasto ci si sposterà più rapidamente all'interno della visualizzazione dell'ora.

3 Puntare il telecomando all'unità interna, confermare l'ora impostata premendo il tasto Timer-On.

→ resterà presente sul display del telecomando.

Verificare che l'indicatore del timer sul pannello del display dell'unità interna sia illuminato.

Annullamento delle impostazioni

Puntare il telecomando all'unità interna e premere nuovamente il tasto Timer-On. Accertarsi che il simbolo ⏻ sul telecomando sia spento.

Funzionamento Timer Off

1 Premere il tasto Timer-Off,

17:00 lampeggia sul display del telecomando nel caso in cui si tratti del primo uso della funzione Timer-Off. In caso contrario, lampeggerà l'ultimo orario impostato.

2 Impostare l'orario desiderato premendo i tasti di controllo: Avanti Indietro

Ogni volta che vengono premuti questi tasti, l'ora si sposta avanti o indietro di 1 minuto.

Tenendo premuto il tasto ci si sposterà più rapidamente all'interno della visualizzazione dell'ora.

3 Puntare il telecomando all'unità interna, confermare l'ora impostata premendo il tasto Timer-Off.

resterà presente sul display del telecomando.

Verificare che l'indicatore del timer sul pannello del display dell'unità interna sia illuminato.

Annullamento delle impostazioni

Puntare il telecomando verso l'unità interna e premere nuovamente il tasto Timer-Off. Accertarsi che il simbolo ⏻ sul telecomando sia spento.

i suggerimenti e informazioni

- L'orario di funzionamento della funzione timer impostato dal telecomando dipende dall'ora dell'Orologio. Verificare che l'Orologio sul telecomando sia impostato correttamente per evitare malfunzionamenti.

• L'orario effettivo di funzionamento impostato mediante il telecomando è limitato a 24 ore.

Esempio di impostazione del timer

Funzionamento Timer On (Funzionamento Timer Start)

Questa funzione è consigliata quando si vuole che l'unità venga accesa in automatico prima di tornare a casa. Il condizionatore si accende automaticamente all'ora impostata.

Esempio: Sono le 8 di mattina e si vuole che il condizionatore inizi a funzionare alle ore 18:00.

1 Premere il tasto Timer-On.
2 Impostare l'ora desiderata premendo ripetutamente o tenendo premuti i tasti di controllo fino a che sul display del telecomando non compare 18:00.

3 Confermare l'ora impostata puntando il telecomando verso l'unità interna e premendo nuovamente il tasto Timer-On.

① resterà presente sul display del telecomando.

L'indicatore del timer sul pannello del display dell'unità interna è illuminato.

Funzionamento Timer Off (Funzionamento Timer Stop)

Questa funzione è consigliata quando si vuole che l'unità venga spenta in automatico prima di andare a letto.

Il condizionatore si ferma automaticamente all'ora impostata.

Esempio: Sono le 18 e si vuole che il condizionatore si spenga alle 23:55.

1 Premere il tasto Timer-Off.

2 Impostare l'ora desiderata premendo ripetutamente o tenendo premuti i tasti di controllo fino a che sul display del telecomando non compare 23:55.
3 Confermare l'ora impostata puntando il telecomando verso l'unità interna e premendo nuovamente il tasto Timer-Off.

① resterà presente sul display del telecomando.

L'indicatore del timer sul pannello del display dell'unità interna è illuminato.

Timer combinato

Timer On → Timer Off

(spento – avvio – arresto funzionamento)

Questa funzione è consigliata quando si vuole accendere il condizionatore prima di svegliarsi e spegnerlo dopo essere usciti di casa.

Esempio: Sono le 22:00 e si vuole far partire il condizionatore alle 6:30 e farlo fermare alle 9:30.

1 Premere il tasto Timer On.
2 Impostare l'ora desiderata premendo ripetutamente o tenendo premuti i tasti di controllo fino a che sul display del telecomando non compare 06:30.

3 Confermare l'ora impostata puntando il telecomando verso l'unità interna e premendo nuovamente il tasto Timer-On.
4 Premere il tasto Timer-Off.
5 Impostare l'ora desiderata premendo ripetutamente o tenendo premuti i tasti di controllo fino a che sul display del telecomando non compare 09:30.

6 6 Confermare l'ora impostata puntando il telecomando verso l'unità interna e premendo nuovamente il tasto Timer-Off.

→ questo simbolo compare sul telecomando è la funzione è attivata.

Timer Off → Timer On

(acceso – spento – avvio funzionamento)

Questa funzione è consigliata quando si vuole spegnere il condizionatore dopo essere andati e letto e riavviarlo prima di svegliarsi alla mattina o prima di tornare a casa la sera.

Ad esempio: sono le 8:00 e si vuole fermare il condizionatore alle 9:30 per riavviarlo alle 18:00

1 Premere il tasto Timer-Off.
2 Impostare l'ora desiderata premendo ripetutamente o tenendo premuti i tasti di controllo fino a che sul display del telecomando non compare 09:30.

3 Confermare l'ora impostata puntando il telecomando verso l'unità interna e premendo nuovamente il tasto Timer-Off.
4 Premere il tasto Timer-On.
5 Impostare l'ora desiderata premendo ripetutamente o tenendo premuti i tasti di controllo fino a che sul display del telecomando non compare 18:00.

6 Confermare l'ora impostata puntando il telecomando verso l'unità interna e premendo nuovamente il tasto Timer-On.

→ questo simbolo compare sul telecomando è la funzione è attivata.

Impostazione dell'orologio

Prima di azionare il condizionatore, impostare l'orologio del telecomando seguendo la procedura indicata in questa sezione Il pannello dell'orologio sul telecomando visualizza l'ora indipendentemente che il condizionatore sia in funzione o meno.

Dopo che le batterie vengono inserite all'interno del telecomando, 12:00 si illumina e inizia a lampeggiare.

1 Tasti di controllo

Premere i tasti di controllo per impostare l'ora desiderata.

^ Avanti Indietro

Ogni volta che vengono premuti questi tasti, l'ora si sposta avanti o indietro di 1 minuto.

Tenendo premuto il tasto ci si sposterà più rapidamente all'interno della visualizzazione dell'ora.

2 Tasto Clock

Quando viene raggiunto il tempo desiderato, premere nuovamente il tasto Clock per 5 secondi senza funzionamento; l'ora dell'orologio smette di lampeggiare e l'orologio sarà stato impostato.

3 Reimpostare l'orologio

Premere il tasto Orologio e il display orologio inizierà a lampeggiare.

Seguire i passaggi 1 e 2 per impostare nuovamente l'ora.

i suggerimenti e informazioni

• Il timer dell'orologio usa un orologio in modalità 24 ore.
• L'ora predefinita per il telecomando sono le 12:00 e tornerà a questa impostazione ogni volta che vengono sostituite le batterie.

Funzionamento Economy (Eco)

Premere il tasto Eco in modalità COOL o HEAT (ove presente), il condizionatore aumenterà la temperatura (in modalità COOL) o la diminuirà (in modalità HEAT) di 1 °C all'ora per un periodo di 2 ore. La temperatura impostata rimarrà fissa per le 5 ore successive; quindi l'unità si interromperà.

Questa funzione consente una maggiore comodità e consente di risparmiare energia. Il funzionamento è consigliato per quando si va a letto la sera.

Raffreddamento

Riscaldamento

Funzionamento I Feel

Il telecomando funziona come termostato remoto, e fornisce un accurato controllo della temperatura oltre che una comodità ottimale.

Puntare il telecomando verso l'unità interna e premere il tasto I Feel; un bip dall'unità interna conferma che la funzione è stata attivata.

Il simbolo I Feel rimane sul display del telecomando fino a che il tasto I Feel non viene nuovamente premuto.

Il condizionatore funzionerà per raggiungere la temperatura impostata nella posizione del telecomando.

Il telecomando invia le informazioni della temperatura nella sua posizione all'unità interna ogni 10 minuti. Il condizionatore uscirà dalla funzione I Feel nel caso in cui non vengano ricevute informazioni sulla temperatura dal telecomando per i 11 minuti successivi.

Come usare l'unità interna

Opzioni aggiuntive

1 Funzione di Riavvio Rapido

Il condizionatore riprende automaticamente con le impostazioni precedenti dopo un possibile guasto di corrente.

2 Autodiagnosi e autoprotezione

Questo condizionatore è in grado di rilevare anomalie di funzionamento mostrando la diagnosi sul display dell'unità interna tramite un codice errore.

Il condizionatore cambia automaticamente modalità di funzionamento come forma di auto-protezione.

Controllo della direzione del flusso di aria

• Regolare la direzione del flusso d'aria correttamente, per evitare di creare situazioni sgradevoli o creare differenze di temperatura in un locale.
• Regolare i deflettori orizzontali col telecomando.
• Regolare i deflettori verticali manualmente.

Per impostare la direzione del flusso dell'aria verticale (su/giù) in modo automatico

• Eseguire questa funzione mentre l'unità è in funzione.

• Premere il tasto Swing sul telecomando per muovere il deflettore orizzontale verso l'alto e il basso automaticamente.

• Quando il deflettore si porta nella direzione desiderata, premere nuovamente il tasto Swing e il deflettore rimarrà nella posizione in cui si trova.

• Premendo nuovamente il tasto Swing, il deflettore inizierà ad oscillare in alto e in basso automaticamente.

Per regolare la direzione del flusso dell'aria orizzontale (sinistra/destra) manualmente

• Regolare i deflettori verticali tramite la leva Sinistra/Destra del braccio verticale del deflettore.
• Eseguire queste regolazioni prima di accendere l'apparecchiatura perché, se accesa, le dita potrebbero rimanere intrappolate nella ventola.

Flusso dell'aria verso sinistra e verso destra

attenzione

• Il tasto di Oscillazione verrà disattivato quando il condizionatore non è in funzione (anche quando è impostata la funzione Timer On).

• Non azionare il condizionatore per lunghi periodi con la direzione del flusso d'aria rivolta verso il basso nelle modalità COOL o DEHUMIDIFY. In caso contrario si potrebbe formare della condensa sulla superficie del deflettore orizzontale che a sua volta potrebbe far cadere delle gocce sul pavimento o sugli arredi.

• Non spostare manualmente i deflettori orizzontali. Utilizzare sempre il tasto Swing. Uno spostamento manuale del deflettore può provocare anomalie in fase di funzionamento. Qualora i deflettori non funzionino correttamente, spegnere immediatamente e riavviare il condizionatore.

• Non si dovrebbe impostare un angolo di apertura del deflettore orizzontale troppo piccolo, poiché sia il raffreddamento che il riscaldamento potrebbero non funzionare adeguatamente a causa di una superficie per il flusso d'aria troppo limitata.
• Non azionare il condizionatore con il deflettore orizzontale nella posizione chiusa.
• Quando il condizionatore viene collegato all'alimentazione (funzionamento iniziale), il deflettore orizzontale può emettere un suono per circa 10 secondi: tutto ciò è normale.

Funzionamento di emergenza

Quando il telecomando va smarrito o non funziona, servirsi dell'interruttore manuale sull'unità interna. Il condizionatore funziona in modalità AUTO e l'impostazione della temperatura o la velocità della ventola non potranno essere modificate.

- Premere il tasto di Controllo manuale per accedere alla Modalità AUTO. Il condizionatore selezionerà la modalità COOL, HEAT (solo modello con pompa di calore) e FAN in automatico conformemente alla temperatura della stanza per raggiungere un ottimo livello di comodità.

- Premere nuovamente il tasto di Controllo Manuale per spegnere il condizionatore.

La modalità di funzionamento viene vista nella seguente tabella.

Modalità	Modello	Impostazione temperatura	Flusso dell'aria
AUTO	HEAT PUMP 25°C	COOL/FAN
AUTO	HEAT PUMP 20°C	HEAT/FAN

Temperatura di funzionamento

Intervalli di temperature di funzionamento
	Lato interno DB (°C)	Lato esterno DB (°C)
Raffreddamento massimo	32 43
Riscaldamento massimo	27 24

Se il condizionatore viene impiegato in condizioni diverse da quelle precedenti, alcune funzioni di protezione possono essere attivate e causare un funzionamento anomalo dell'apparecchiatura.

Funzionamento ottimale

Per raggiungere le prestazioni ottimali, si noti quanto segue:

• Indirizzare la direzione del flusso d'aria in modo che non investa direttamente le persone.
• Regolare la temperatura per raggiungere il più alto livello di comfort. Non regolare l'unità a livelli eccessivi di temperatura.
• Chiudere porte e finestre quando l'apparecchiatura funziona in modalità COOL o HEAT; in caso contrario, le prestazioni dell'apparecchiatura potrebbero risentirne.
• Servirsi dei tasti Timer On e Timer Off sul telecomando per impostare l'ora desiderata di avvio e spegnimento.
• Non posizionare alcun oggetto vicino alle prese di entrata o uscita, dato che l'efficacia dell'apparecchiatura potrebbe essere ridotta e il condizionatore potrebbe smettere di funzionare.
• Pulire frequentemente il filtro dell'aria per non ridurre la capacità di raffreddamento/ riscaldamento dell'apparecchiatura.

Pulizia e manutenzione

Manutenzione

Occorre eseguire con regolarità le seguenti operazioni di manutenzione.

Voci	Operazioni di manutenzione	Frequenza consigliata
Filtro antipolveri Pulire	Ogni mese o più spesso,	se necessario
Filtri aria sana Sostituire/pulire Ogni 3 mesi o più spesso, se necessario
Unità interna Pulire Ogni mese o più spesso, se necessario
Vaschetta dell'acqua e tubazione di evacuazione	Pulire ed eliminare eventuali intasamenti	Ogni stagione prima di avviare l'apparecchiatura*
Bobine interne ed esterne	Pulire Ogni stagione prima di avviare l'apparecchiatura*

* Questa operazione deve essere eseguita esclusivamente da personale qualificato.

avvertenza

- Spegnere il condizionatore e scollegare l'alimentazione prima di procedere alla pulizia.

Pulizia dell'unità interna e del telecomando

• Utilizzare un panno asciutto per pulire l'unità interna e il telecomando.
• Se l'unità interna dovesse essere eccessivamente sporca, si può utilizzare un panno bagnato con acqua fredda.
• Il pannello anteriore dell'unità interna può essere smontato e pulito con acqua. Asciugare poi con un panno asciutto.
  • Non usare spazzole, carta smerigliata o strumenti di lucidatura per pulire l'unità, in quanto si potrebbe danneggiare.
  • Per pulire l'unità non utilizzare panni o piumini imbevuti di sostanze chimiche.
• Non usare benzene, solvente, polveri per la lucidatura o solventi simili per le operazioni di pulizia. Ciò potrebbe provocare crepe o deformazioni sulla superficie in plastica.
  • Non usare mai acqua tiepida al di sopra dei 40°C per pulire il pannello anteriore. Potrebbe provocare deformazioni o scolorimenti.

Pulizia dei filtri

Nota: Prima di eseguire qualsiasi operazione di pulizia occorre disattivare l'alimentazione elettrica.

Se il filtro antipolveri è intasato, l'efficienza di raffreddamento/riscaldamento dell'unità è limitata. Pulire il filtro ogni mese o più spesso, se necessario.

1 Afferrare e sollevare il pannello anteriore dell'unità interna fino a che non si sente che è saldamente bloccato dalla staffa.

2 Tenere la maniglia del filtro antipolveri e sollevarlo leggermente per estarlo dal supporto filtro.

3 Quindi, estrarre il filtro antipolveri dal basso dell'unità interna.

Pulire il filtro antipolveri con un aspirapolvere o con acqua, poi asciugarlo in un luogo fresco.

4 Il filtri rinfrescanti per avere un'aria sana (se disponibili), come ad esempio il filtro a carboni attivi / filtro BIO / filtro vitamina C / filtro agli ioni d'argento sono fissati sul filtro antipolveri.

Rimuovere i filtri sanitari dal telaio di supporto del filtro antipolveri.

Pulire i filtri sanitari almeno ogni tre (3) mesi e sostituirli ogni 6 mesi.

Pulire con un aspirapolvere, ove possibile.

5 Reinstallare i filtri per rinfrescare l'aria in posizione.

6 Inserire la parte superiore del filtro antipolveri nell'unità, prestando attenzione che i bordi sinistro e destro siano correttamente installati e rimontare il filtro.

avvertenza

Non toccare o cercare di pulire il generatore di plasma freddo (se disponibile). Può essere causa di scosse elettriche.

Manutenzione generale

Se non si prevede di utilizzare il condizionatore per lunghi periodi di tempo:

• Azionare l'apparecchiatura nella modalità solo FAN per 3\~4 ore per asciugare completamente l'unità
• Spegnere l'apparecchiatura e togliere la spina. Estrarre le batterie dal telecomando.
  • L'unità esterna richiede operazioni di manutenzione e pulizia periodiche. Non cercare di eseguire tali operazioni personalmente. Contattare il rivenditore o il centro di assistenza locale.

Controlli da eseguire prima della messa in funzione

• Controllare che i cavi non siano rotti o scollegati
- Controllare che il filtro per la polvere sia installato.
- Controllare che l'entrata e l'uscita dell'aria non siano ostruite se il condizionatore è rimasto inoperativo per un lungo periodo di tempo.

avvertenza

• Quando si estrae il filtro dell'aria, non toccare le parti metalliche dell'unità. Attenzione a non ferirsi toccando le parti metalliche affiliate.
• Non pulire la parte interna del condizionatore con acqua. La penetrazione di acqua all'interno può danneggiare l'isolamento e portare a scosse elettriche.
• Quando si pulisce l'apparecchiatura, verificare che l'alimentazione e il disgiuntore siano scollegati.

Suggerimenti per il funzionamento

Quanto segue può verificarsi durante il normale funzionamento:

1. Protezione del condizionatore.

• Protezione del compressore

Dopo un'interruzione il compressore deve attendere 3 minuti prima di potere essere riacceso.

- Anti-congelamento

Nel caso in cui l'unità stia funzionando in modalità COOL e con una temperatura ambiente bassa, si potrebbe formare del gelo sullo scambiatore di calore. Quando la temperatura dello scambiatore di calore interno scende al di sotto dei 0°C, il compressore smette di funzionare per proteggere l'unità.

- Sbrinamento

Si potrebbe formare del gelo sull'unità esterna durante l'operazione di riscaldamento quando la temperatura esterna è bassa ma l'umidità è alta. Il che porta a una scarsa efficacia a livello di riscaldamento.

In tali casi, il condizionatore interrompe il riscaldamento e avvia automaticamente lo sbrinamento. Il tempo di sbrinamento può variare dai 3 ai 12 minuti.

In fase di sbrinamento, i motori delle ventole dell'unità interna e dell'unità esterna si interrompono; sull'indicatore interno lampeggia la dicitura "H1" e dall'unità esterna potrebbero fuoriuscire dei vapori. Non si tratta di un'anomalia di funzionamento. Al termine dello sbrinamento, l'operazione di riscaldamento ripartirà in modo automatico.

• Dispositivo anti aria fredda

In modalità HEAT la ventola interna non funziona per evitare che venga soffiata dell'aria fredda all'interno della stanza (entro 2 minuti), nel caso in cui lo scambiatore di calore interno non raggiunga una temperatura minima nelle seguenti condizioni:

(1) L'opzione di riscaldamento si è appena attivata.
(2) Al termine dell'opzione di sbrinamento automatico.
(3) Riscaldamento a bassa temperatura.

2. Venticello delicato

L'unità interna può emettere un venticello delicato e far ruotare il deflettore in una determinata posizione nella seguente situazione:

(1) In modalità HEAT, l'unità viene accesa, il compressore non raggiunge la condizione di avvio.
(2) In modalità HEAT, la temperatura raggiunge il valore impostato e il compressore smette di funzionare per circa 1 minuto.

3. Una nebbia bianca esce dall'unità interna.

• Si potrebbe generare una nebbia bianca a causa di una grande differenza di temperatura fra l'ingresso e l'uscita dell'aria in modalità COOL in un ambiente chiuso con un'elevata umidità relativa.
• L'umidità derivante dal processo di sbrinamento può determinare la formazione di una nebbia bianca quando il condizionatore viene riacceso in modalità HEAT dopo lo sbrinamento.

4. Leggero rumore del condizionatore

• Quando il compressore funziona o ha appena smesso di funzionare si può sentire un leggero suono sibilante. Si tratta dello scorrere o del fermarsi del refrigerante.
• Quando il compressore funziona o ha appena smesso di funzionare si può sentire anche un basso "cigolio". Si tratta dell'espansione dovuta al calore e della contrazione dovuta al freddo delle parti in plastica nell'unità quando la temperatura cambia.
• Un rumore può inoltre essere dovuto al ritorno alla posizione originale dei deflettori alla prima accensione.

5. Dall'unità interna esce della polvere

Si tratta di un fenomeno normale quando il condizionatore non è stato utilizzato per un lungo periodo o al primo impiego dell'apparecchiatura.

6. Dall'unità interna esce un odore particolare

Ciò è causato dal fatto che l'unità interna rilascia odori permeati da materiali di costruzione, mobili o fumo.

7. Il condizionatore passa alla modalità FAN solo dalle modalità COOL o HEAT

Quando la temperatura interna raggiunge il valore dell'impostazione, il compressore si ferma automaticamente e il condizionatore passa in modalità FAN.

Il compressore si avvia nuovamente quando la temperatura interna si alza o si abbassa rispetto a quella impostata, rispettivamente nella modalità COOL o HEAT.

8. Condensa

L'acqua di condensa si potrebbe formare all'uscita dell'aria se l'apparecchiatura ha raffreddato o asciugato a lungo con una temperatura relativa superiore all'80% (con porte e finestre chiuse).

Impostare il deflettore verticale alla sua angolazione massima (verso il pavimento) e la velocità della ventola su High. Chiudere porte e finestre.

1. I lampi o la vicinanza di telefoni senza fili possono determinare il cattivo funzionamento dell'unità.

Scollegare e successivamente ricollegare l'alimentazione all'unità. Per riprendere il funzionamento, premere il tasto ON/OFF sul telecomando.

10. Funzione X-Fan

L'unità interna potrebbe continuare a funzionare anche dopo aver spento l'unità premendo il tasto ON/OFF.

Verificare che la funzione X-Fan sia disattivata.

Risoluzione dei problemi

Il condizionatore non può essere riparato dall'utente. Una riparazione sbagliata può essere causa di scosse elettriche o incendio. Rivolgersi a un centro di assistenza autorizzato per una riparazione di livello professionale.

avvertenza

Nel caso in cui si verifichi una delle seguenti situazioni, fermare subito il condizionatore, scollegare l'alimentazione e contattare il centro di assistenza autorizzato.

• Nel caso in cui compaia un errore (ad eccezione di H1) sul display dell'unità interna.
• L'indicatore di potenza o un altro indicatore lampeggia rapidamente; non sarà possibile interrompere questo lampeggiamento scollegando l'alimentazione e ricollegandola nuovamente.
  • Il fusibile salta spesso o l'interruttore scatta frequentemente.

• Acqua o altri liquidi vengono spruzzati nell'unità.
• C'è una perdita di acqua dall'unità.
- Si sente un suono brusco durante il funzionamento.
- Durante il funzionamento vengono emessi dei forti odori.
- Il cavo di alimentazione e la presa si stanno surriscaldando.
• Altre situazioni anomale.

La pressione nel sistema refrigerante è bassa e potrebbe comportare una rottura dell'unità.

Chiedere a un installatore certificato di eseguire un controllo.

Difetti Causa Intervento
L'unità non si avvia Interruzione alimentazione Attendere il ripristino della corrente.

Invitiamo a eseguire i seguenti controlli prima di contattare qualsiasi installatore al fine di risparmiare tempo e soldi.

Difetti Causa
L'apparecchiatura non funziona	L'apparecchiatura non funziona se viene accesa subito dopo essere spenta. Ciò serve per proteggere l'unità. Attendere circa 3 minuti.
Vengono emessi degli odori	• L'unità interna potrebbe emettere degli odori. Si tratta del risultato degli odori della stanza (ad esempio mobili, tabacco, ecc.) che sono stati assorbiti dall'unità.• Rivolgersi a un centro di assistenza autorizzato per l'esecuzione della pulizia nel caso in cui gli odori persistano.
Rumore di "acqua che scorre"	Il sibilo simile all'acqua che scorre è causato dal refrigerante che scorre all'interno dell'unità.
In modalità COOL viene emessa della nebbia	Durante l'opzione di raffreddamento, l'unità interna potrebbe emettere della nebbia fine a causa dell'elevata temperatura della stanza e dell'umidità.Dopo un po' di tempo la nebbia sparisce, mano a mano che la temperatura della stanza e l'umidità diminuiscono.
Rumore simile a crepitio	Questo è il rumore dell'attrito causato dall'espansione e/o dalla contrazione del pannello di altre componenti a causa della variazione di temperatura.
Non è possibile avviare l'unità	• È stata tolta la corrente?• La spina è allentata? (ove prevista)• È saltato il salvavita dell'impianto?• La tensione è più alta o più bassa? (testata da professionisti)• Il TIMER è stato usato in modo corretto?• Le batterie sono scariche?
L'effetto di raffreddamento/ riscaldamento è scadente	• L'impostazione della temperatura è adeguata?• L'entrata/uscita dell'aria sono bloccate?• Il filtro è sporco?• La porta o la finestra sono aperte?• È stata impostata la velocità bassa della ventola?• Vi sono fonti di calore nella stanza?

Difetti Causa
Perdite di acqua dell'unità interna	• L'umidità è elevata.• L'acqua di condensa fuoriesce.• Il tubo flessibile di scarico è allentato od ostruito.
Perdite di acqua dell'unità esterna	• Durante l'operazione di raffreddamento, l'acqua si condensa intorno ai tubi e ai giunti di collegamento.• Durante l'operazione di sbrinamento, l'acqua sbrinata fuoriesce.• Durante l'operazione di riscaldamento, gocciola dell'acqua dallo scambiatore di calore.
Rumore dall'unità interna	• Il rumore emesso quando la ventola o il relè del compressore vengono accesi o spenti.• Quando lo sbrinamento viene avviato o interrotto, si sente un rumore: si tratta del liquido refrigerante che scorre in direzione opposta.
L'unità interna non emette aria	• In modalità HEAT, quando la temperatura dello scambiatore di calore interno è molto bassa, il flusso dell'aria viene interrotto per evitare l'emissione di aria fredda. (per 2 minuti)• In modalità HEAT, quando la temperatura esterna è bassa o l'umidità è alta, si forma del gelo sullo scambiatore di calore esterno. L'unità si sbrina in modo automatico e l'unità interna smette di emettere aria per alcuni minuti.• Durante l'operazione di sbrinamento potrebbe fuoriuscire dell'acqua o potrebbero essere emessi dei vapori.• In modalità DEHUMIDIFY, la ventola interna smette di emettere aria per 3 - 12 minuti per evitare che l'acqua di condensa venga nuovamente vaporizzata.
Umidità sull'uscita dell'aria	Nel caso in cui l'unità funzioni con un'umidità elevata a lungo, si potrebbe generare dell'umidità sulla griglia di uscita aria che potrebbe poi portare a dei gocciolamenti.
Codice di errore H1: sbrinamento	È normale. L'unità si trova in modalità di sbrinamento e il riscaldamento riprenderà a breve.

Non smaltire questo prodotto come rifiuto comunale non classificato. Sarà necessario smaltire questo dispositivo separatamente, in quanto viene trattato in modo speciale.

Índice

Enhorabuena 43
