MANUAL DE UTILIZADOR EXI12HD1WE ELECTROLUX

ES ACONDICIONADOR DE AIRE TIPO SPLIT

PT AR CONDICIONADO DE SALA, TIPO SPLIT

MANUAL DE INSTALAÇÃO 112

Congratulations

Parabéns e obrigado por ter escolhido um aparelho de ar condicionado tipo split. Temos a certeza de que vai achar a utilização do seu novo ar condicionado muito agradável.

Antes de utilizar o ar condicionado, é recomendável que leia todo o manual do utilizador, que descreve o ar condicionado e as respectivas funções.

Para evitar riscos que estão sempre presentes quando se utiliza um aparelho eléctrico, é importante que o ar condicionado seja instalado correctamente e que o utilizador leia todas as instruções de segurança atentamente para evitar utilizações incorrectas e perigos.

Recomendamos que conserve este livro de instruções para consultas futuras e que o entregue a quaisquer futuros proprietários.

Quando retirar o ar condicionado da embalagem, certifique-se de que não está danificado. Se tiver dúvidas, não utilize o ar condicionado e contacte um centro de assistência técnica autorizado.

sugestão ambiental

Informação para os utilizadores acerca da eliminação

• A maior parte dos materiais de embalagem é reciclável. Elimine esses materiais através de um centro de reciclagem local ou colocando-os nos pontos de recolha apropriados.
• Se pretender eliminar este ar condicionado, contacte as suas autoridades locais e pergunte qual é o método de eliminação correcto.

Condições de utilização

Este aparelho destina-se exclusivamente a utilizações domésticas ou semelhantes, tais como:

• Áreas de cozinha em lojas, escritórios e outros ambientes de trabalho.
• Turismo rural.
• Utilização por clientes de hotéis, motéis e outros ambientes do tipo residencial.
• Ambientes hoteleiros do tipo residencial.

Índice

Parabéns 112

Precauções de segurança .....113

Aviso para a instalação ....113

Antes da instalação

Ferramentas necessárias para a instalação ....114
Descrição do produto ....115
Instruções sobre o local de instalação ....116
Aumento do comprimento do tubo e quantidade adicional de gás ....117
Instalação do aparelho exterior .....118

Instalação

Instalação da placa de montagem ..... 118

Perfurar o orifício para os tubos .....120

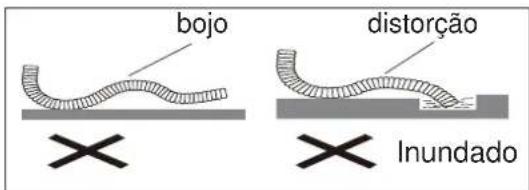

Instalação da mangueira de escoamento ....120

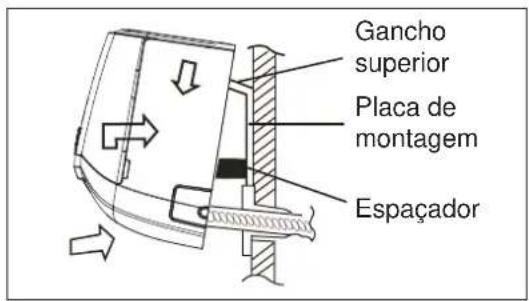

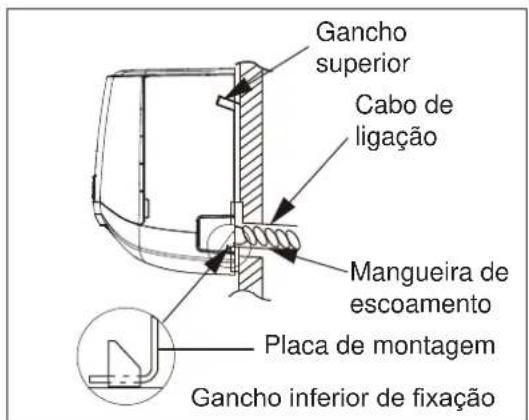

Instalação do aparelho interior .....121

Instalação do tubo de ligação .....124

Ligação dos tubos - Aparelho interior .....125

Ligação dos tubos - Aparelho exterior .....126

Formação da tubagem ....126

Instalação eléctrica 127

Verificar o escoamento 130

Purga do ar e teste de fugas .....131

Teste de funcionamento .....132

aviso

• Não deixe o aparelho funcionar com o direcionador horizontal fechado.
• O aparelho interior deve ser instalado numa parede a uma altura de 2,3 metros ou mais do chão.
• O aparelho interior deve ser instalado a uma distância de 15 cm ou mais do tecto.
• Antes de aceder aos terminais, certifique-se de que o circuito de alimentação está desligado.

Precauções de segurança

Leia este manual de instalação e o manual do utilizador antes da instalação e guarde-os num local prático para os consultar futuramente.

Este manual contém várias sugestões úteis para utilizar o seu ar condicionado correctamente e mantê-lo em bom estado.

Os trabalhos eléctricos têm de ser executados por um electricista certificado. Certifique-se de que a ficha eléctrica e o circuito eléctrico utilizados têm a classificação correcta para o modelo que vai instalar.

Uma instalação incorrecta por ignorar esta instrução pode causar ferimentos ou danos, cuja gravidade é classificada pelas seguintes indicações.

Os significados dos símbolos utilizados neste manual são apresentados em baixo:

a viso

Este símbolo indica informação importante para a sua segurança pessoal.

atenção

Isto indica informação importante para a sua segurança pessoal e para evitar danos no aparelho.

suggestões e informação

Este símbolo indica sugestões e informações relativas à utilização do aparelho.

sugestão ambiental

Este símbolo indica sugestões e informações para uma utilização económica e ecológica do aparelho.

Este símbolo indica uma acção que nunca deve fazer.

Faça sempre isto.

Aviso para a instalação

atenção

1 O aparelho tem de ser instalado por um técnico de refrigeração qualificado e os trabalhos eléctricos têm de ser efectuados por um electricista qualificado, em total respeito pelos regulamentos nacionais e em conformidade com este manual.

2 Antes da instalação, contacte um instalador de ar condicionado qualificado. Caso contrário, poderá não conseguir reparações de avarias por ter uma instalação imprópria.

3 Se o cabo de alimentação estiver danificado, o trabalho de substituição deve ser efectuado apenas por pessoal autorizado.

4 É necessário um interruptor que desligue todos os pólos e tenha uma separação de contacto de, pelo menos, 3 mm em todos os pólos e fixação dos condutores. No caso dos modelos que possuem ficha de alimentação, certifique-se de que a ficha fica acessível após a instalação.

5 A temperatura do circuito do refrigerante será elevada, pelo que deve manter o cabo de interligação afastado do tubo de cobre.

6 Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou motoras reduzidas ou falta de experiência e conhecimentos, a menos que recebam supervisão ou instrução relativamente à utilização do aparelho por uma pessoa responsável pela sua segurança.

As crianças devem ser vigiadas para garantir que não brincam com o ar condicionado.

7 Se for necessário mover o aparelho para outro local ou eliminá-lo, essa tarefa só pode ser efectuada por pessoal qualificado para tais trabalhos.

8 Tenha cuidado para não tocar com os dedos na ventoinha quando ajustar o direcionador vertical.

9 Este ar condicionado utiliza refrigerante R22 ou R410A (confirme antes da instalação).

Antes da instalação

Ferramentas necessárias para a instalação

1 Nível
2 Chave de parafusos
3 Berbequim eléctrico
4 Berbequim de alargamento ( 55 mm / 70 mm)

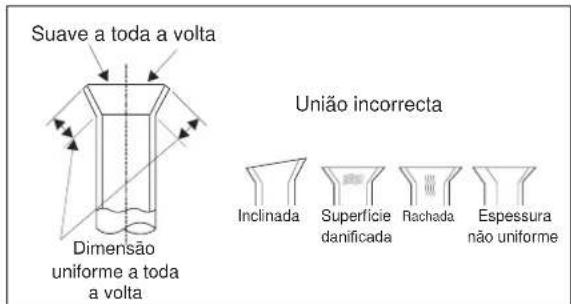

5 Conjunto de ferramentas de alargamento
6 Chaves dinamométricas especificadas
7 Chave de porcas (meia união)
8 Um copo de água
9 Chave sextavada (4 mm)

Peças necessárias para a instalação

Número	Nome do acessório Quantidade
1	Placa de montagem do aparelho interior 1
2	Gancho	Não
3	Parafuso auto-roscante ST4 x 25 5 ou 10
4	Controlo remoto 1
5	Suporte do controlo remoto	Não fornecido
6	Parafuso para o suporte do controlo remoto	Não fornecido
7	Pilha (AAA 1,5 V)	2
8	Material de isolamento	Não fornecido
9	Conjunto de tubos de ligação (consulte a página 6)	Varia consoante o país
10	Mangueira isolante para o tubo do refrigerante	Não fornecido
11	Fixador de parede	Não fornecido
12	Mangueira de escoamento	Não fornecido
13	Cabo de ligação da alimentação	Não fornecido
14	Conector de escoamento (apenas modelo com bomba de calor, página 7)	1
15	Tampão do escoamento (modelo de bomba de calor com capacidade superior a 4500 W)	3

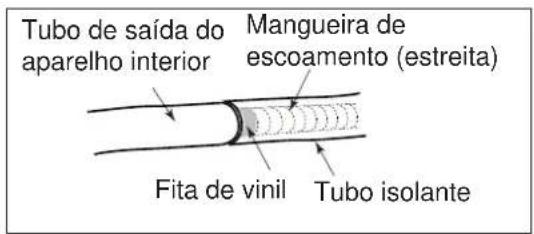

16	Tubo isolante térmico para prolongar a mangueira de escoamento	1
17	Porca de união (para o tubo de sucção)	1

Nota: Se a instalação exigir outras peças além das mencionadas acima, terá de ser o cliente/instalador a fornecê-las.

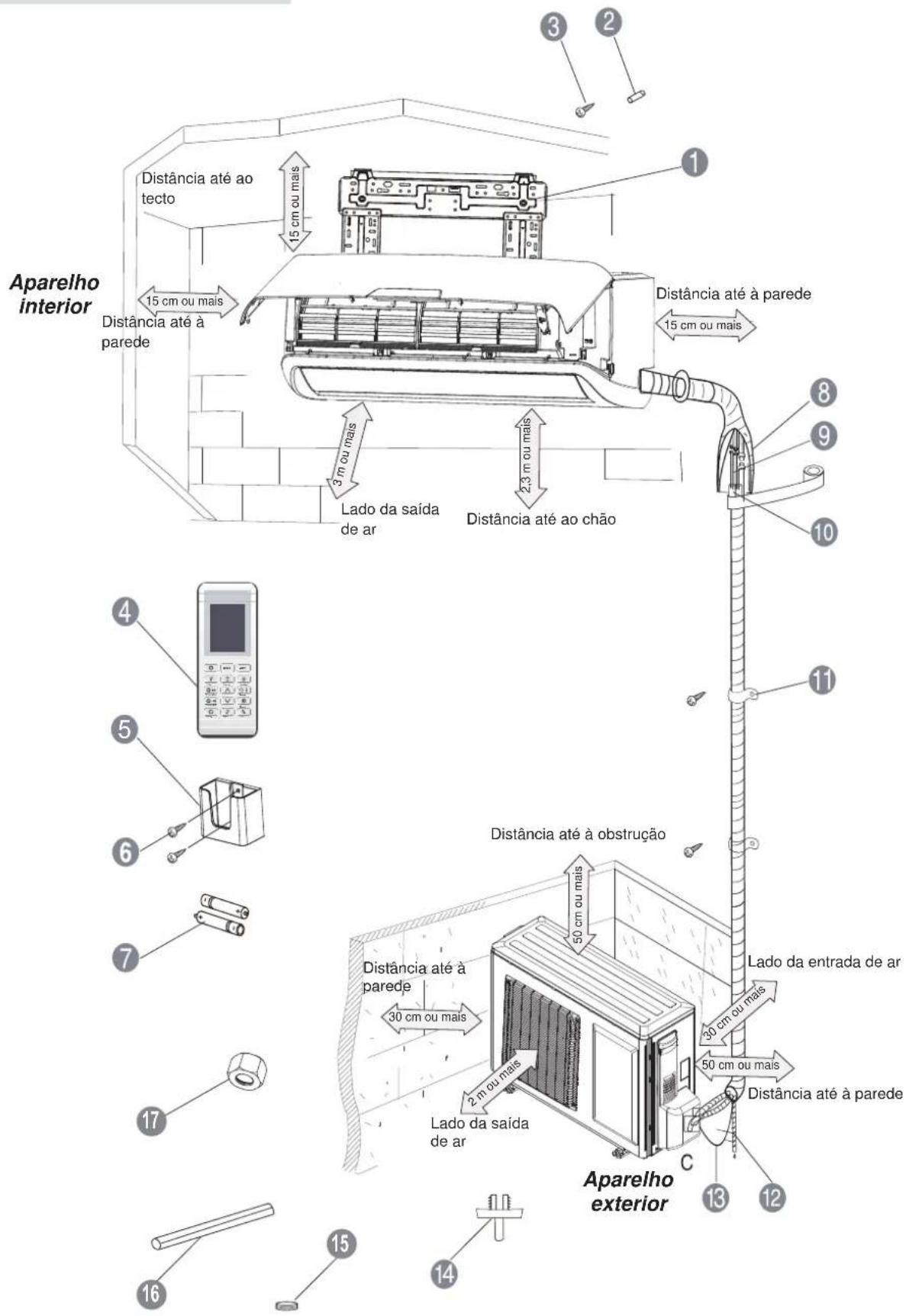

Descrição do produto

Instruções sobre o local de instalação

É essencial que o local de instalação seja adequado para que o aparelho funcione de forma correcta e eficiente.

Evite locais de instalação onde existam:

• fontes de calor forte ou emissão de vapores, gás inflamável ou líquidos voláteis.
• equipamento de rádio, de soldagem ou médico que emita ondas electromagnéticas de alta frequência.
• ar com muita concentração de sal (por exemplo, áreas costeiras).
• ar contaminado com vapores e óleos industriais.
• ar que contenha gás sulfuroso, por exemplo, perto de fontes de água termal.
  • corrosão ou má qualidade de ar.

Aparelho interior

1 A entrada de ar e a saída de ar devem ficar afastadas de obstruções. Certifique-se de que o ar pode ser enviado para toda a divisão.
2 Seleccione um local onde a água da condensação possa ser facilmente escoada e onde a ligação ao aparelho exterior seja fácil.
3 Seleccione um local que fique fora do alcance de crianças.
4 Seleccione um local onde a parede seja suficientemente forte para suportar todo o peso e as vibrações do aparelho.
5 Certifique-se de que deixa espaço suficiente para permitir as acções de manutenção de rotina.

Para um desempenho óptimo, o aparelho interior deve ser instalado na parede a uma altura de 2,3 metros ou mais acima do chão, mas que não exceda os 2,5 metros.

6 Certifique-se de que o aparelho interior é instalado de acordo com as dimensões de instalação indicadas em baixo:

7 Seleccione um local que fique a 1 metro ou mais de um televisor ou outro aparelho eléctrico.
8 Seleccione um local onde o filtro possa ser removido facilmente.
9 Não utilize o aparelho em áreas de lavandaria, piscina, etc.
10 Para minimizar a vibração e o ruído, é necessário um tubo com 3 metros ou mais.
11 Utilize um detector de metais para localizar metais e evitar danos desnecessários na parede.
12 Qualquer variação no comprimento do tubo pode obrigar a um ajuste da carga de refrigerante.
13 Não instale perto de uma porta.

Aparelho exterior

1 Seleccione um local onde o ruído e o fluxo de ar emitido não incomodem os vizinhos.
2 Seleccione um local onde exista ventilação suficiente.
3 Seleccione um local onde não exista qualquer obstrução que bloqueie a entrada e a saída.
4 O local deve ser capaz de suportar todo o peso e as vibrações do aparelho.
5 Seleccione um local seco, mas não exponha o aparelho à luz solar directa ou a ventos fortes.
6 Certifique-se de que o aparelho exterior é instalado de acordo com as instruções de instalação e em local que seja prático para manutenção e reparações.
7 Seleccione um local que fique fora do alcance de crianças e afastado de animais e plantas.
8 Seleccione um local onde o aparelho fique na posição horizontal e alinhado.

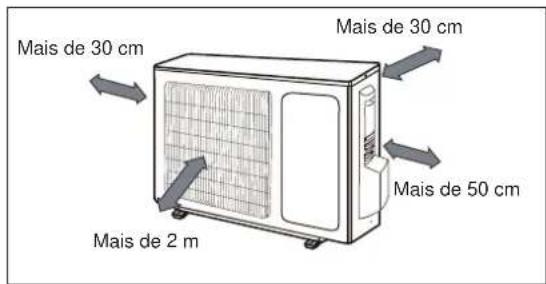

9 Seleccione um local que respeite as distâncias mínimas em torno do aparelho exterior, conforme indicado em baixo:

Instalação no telhado

1 Se o aparelho exterior for instalado numa estrutura no telhado, não se esqueça de nivelar o aparelho.

2 Certifique-se de que a estrutura do telhado e o método de fixação são adequados ao aparelho.

3 Se o aparelho exterior for instalado em estruturas no telhado ou em paredes externas, isso pode causar ruído e vibração em excesso e até uma classificação de instalação sem assistência.

Aumento do comprimento do tubo e quantidade adicional de gás

Capacidade de refrigeração (W)	Diâmetro do tubo de sucção	Diâmetro do tubo de descarga	Comprimento standard (m)	Comprimento máximo (m)A	Altura máxima (m)B	Refrigerante adicional (g/m)
2640 6,35	mm (1/4") 9,52 mm (3/8") 5 15 5 15
3520 6,35	mm (1/4") 12,7 mm (1/2") 5 15 5 15
5270 6,35	mm (1/4") 12,7 mm (1/2") 5 20 10 15
6450 6,35 mm (1/4") 15,88 mm (5/8") 5 20 10 15

atenção

• O aparelho exterior está carregado com refrigerante para o comprimento de tubo standard.
• Quando o comprimento do tubo de ligação for superior ao comprimento standard, deve ser adicionado refrigerante ao aparelho de acordo com a tabela, através da entrada de serviço da válvula de 3 vias do aparelho exterior.

• Faça os possíveis para minimizar a distância (3 a 5 metros) e o desalinhamento entre o aparelho interior e o aparelho exterior.

• O comprimento máximo e a altura máxima estão associados à fiabilidade.

• Exceder o máximo pode causar fraco desempenho ou anomalia.
• Se a diferença de nível entre o aparelho interior e o aparelho exterior for superior à altura máxima, ou se o aparelho exterior ficar instalado acima do aparelho interior, deve ser instalado um colector de óleo a cada 5-7 metros.

Comprimento do tubo inferior a 5 m

Comprimento do tubo igual ou superior a 5 m

Instalação do aparelho exterior

Etapa 1: Fixação do aparelho exterior

- Fixe o aparelho exterior nos 4 orifícios existentes na base, com 4 parafusos e porcas de 10 mm com firmeza (não incluídos).

Coloque o aparelho exterior sobre uma superfície de cimento ou outro material rígido (nunca directamente sobre relva ou terra).

atenção

• Se for necessária uma instalação suspensa, o suporte de instalação tem de permitir a fixação de acordo com as dimensões da figura acima.
• A parede em que o aparelho ficará instalado tem de ser feita de tijolo, betão ou dotada de algum reforço que permita a fixação do suporte. A fixação do suporte na parede e a fixação do ar condicionado no suporte têm de ser firmes, fortes e niveladas.

Instalação

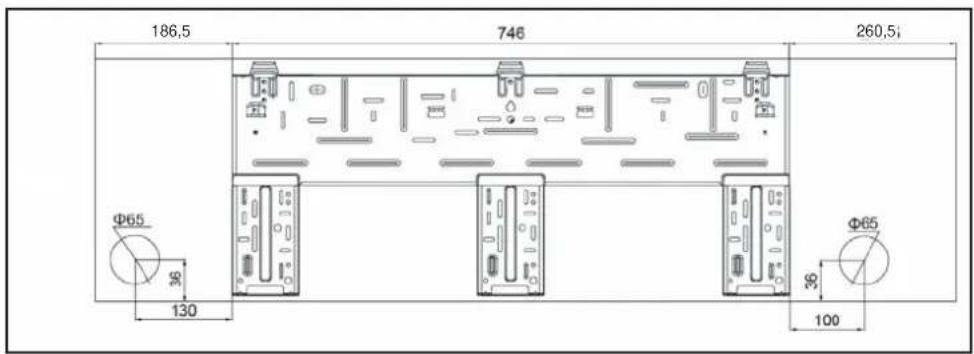

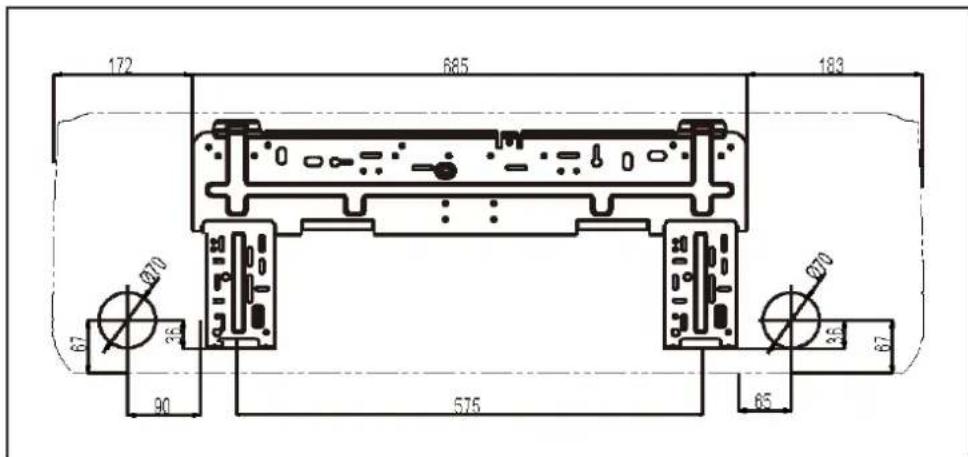

Etapa 1: Instalação da placa de montagem

1 Instale a placa de montagem horizontalmente na parede com cinco ou mais parafusos auto- roscantes (tipo ST4x25, item 3 na página 3).
2 Certifique-se de que a placa de montagem fica suficientemente firme para suportar cerca de 60 kg. Por outro lado, o peso deve ficar distribuído uniformemente por todos os parafusos.
3 Se a parede for feita de tijolo, betão ou material semelhante, faça cinco (5) ou mais furos com 5 mm de diâmetro na parede. Coloque os ganchos (item 2 na página 3) nos parafusos de montagem.
4 A saída do tabuleiro da água do aparelho interior está concebida para escoamento em duas vias. Ao fazer a instalação, o aparelho

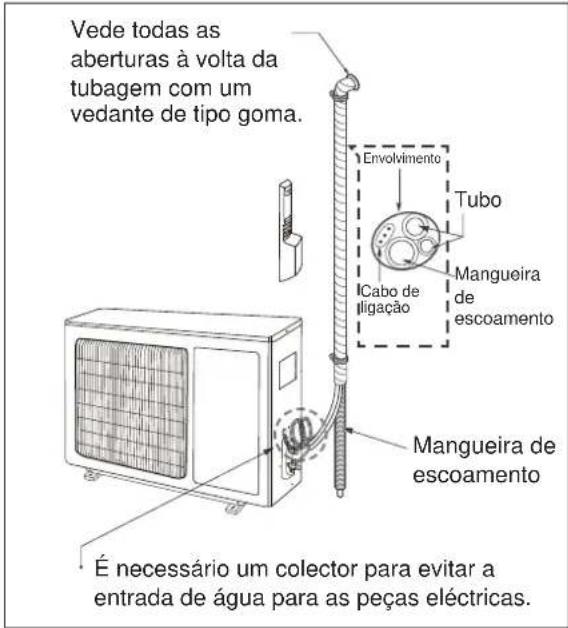

Etapa 2: Escoamento dos condensados para o exterior (apenas modelo com bomba de calor)

• Durante o funcionamento em modo de aquecimento, a água condensada e descongelada deve ser escoada com fiabilidade através da mangueira de escoamento.
• Instale o conector de escoamento para o exterior no orifício de escoamento da água do aparelho exterior e encaixe a mangueira de escoamento no conector, para que a água produzida pelo aparelho exterior possa ser escoada.
• O orifício de escoamento tem de ficar tapado. A necessidade de tapar outros orifícios será determinada pelo instalador em função das condições reais.
• Se for instalada uma mangueira de escoamento, o aparelho tem de ficar instalado a uma altura superior a 3 cm.

interior deve ficar ligeiramente inclinado para a saída do tabuleiro da água, para facilitar o escoamento da água condensada.

Fixe a placa de montagem e faça furos na parede de acordo com a estrutura da parede e respectivos pontos de montagem da placa de montagem.

(dimensões em mm salvo indicação em contrário)

Capacidade de refrigeração (W/h)	Tipo de placa de montagem
2640	A
3520	B
5270	C
6450 D
8210	E

Placa de montagem Tipo A

Placa de montagem Tipo B

Placa de montagem Tipo C

Placa de montagem Tipo D

Etapa 2: Perfurar o orifício para os tubos

1 Determine as posições do orifício de acordo com o diagrama. Perfure um (1) orifício (Φ55 ou Φ70 mm) na parede ligeiramente inclinado para baixo na direcção do exterior.

Orifício para os tubos	Modelo
Φ55 mm	Capacidade de refrigeração < 6000 W
Φ70 mm	Capacidade de refrigeração > 6000 W

2 A inclinação deve ser entre 5 e 10 mm para garantir um bom escoamento da água condensada produzida pelo aparelho interior.

3 Introduza o tubo de parede no orifício para evitar que os cabos sejam danificados quando forem passados através do orifício.

4 Utilize sempre um condutor de furação em parede quando furar em grelha metálica, placa metálica ou semelhante.

5 No caso dos modelos com capacidade de refrigeração superior a 4500 W, remova e elimine os dois suportes laterais traseiros de polistireno do aparelho interior antes da instalação.

Etapa 3: Instalação da mangueira de escoamento

1 Ligue a mangueira de escoamento ao tubo de saída do aparelho interior. Fixe a união com fita de vinil.

2 Introduza a mangueira de escoamento no tubo isolante.

3 Envolva o tubo isolante com fita de vinil larga para evitar o deslocamento do tubo isolante. Incline a mangueira de escoamento ligeiramente para baixo, para que a água da condensação escoe facilmente.

atenção

1 O tubo isolante deve ficar bem ligado à manga exterior do tubo de saída.
2 A mangueira de escoamento deve ficar ligeiramente inclinada para baixo, sem distorções, bojos ou flutuações.

3 Não coloque a saída dentro de água.

Etapa 4: Instalação do aparelho interior

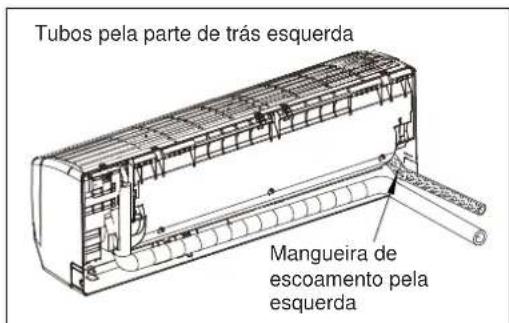

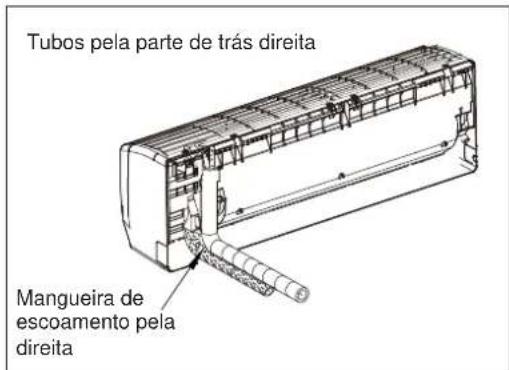

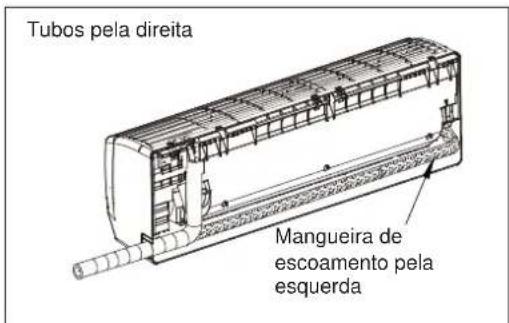

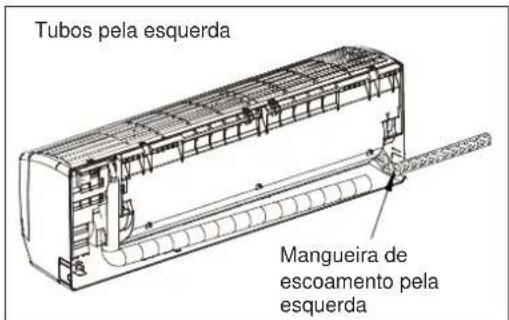

Os tubos podem sair pelo lado direito, traseiro direito, esquerdo ou traseiro esquerdo.

1 Se passar cabos e tubos pelo lado esquerdo ou pelo lado direito do aparelho interior, corte as aberturas do chassis conforme necessário (ver figura em baixo).

• Corte a abertura 1 se pretender passar apenas cabos.
• Corte a abertura 1 e a abertura 2 se pretender passar cabos e tubos.

2 A mangueira de escoamento pode ser ligada em duas posições diferentes. Utilize a posição mais conveniente e, se necessário, troque as posições do tampão de escoamento e da mangueira de escoamento.

- A mangueira de escoamento encontra-se ligada na parte de trás esquerda do aparelho interior quando o produto é fornecido.

- Siga as instruções dadas em baixo para trocar a posição do tampão de escoamento e da mangueira de escoamento, para o caso de mudar do lado esquerdo para o direito.

(a) Retire o tampão de escoamento da parte de trás direita do aparelho interior.

(b) Retire a mangueira de escoamento da parte de trás esquerda do aparelho interior.

(c) Coloque o tampão de escoamento no orifício de escoamento da parte de trás esquerda do aparelho interior.

(d) Coloque a mangueira de escoamento no orifício de escoamento da parte de trás direita do aparelho interior.

3 Disposição dos tubos

- Disponha os tubos na direcção e na posição mais convenientes.

- Não encaminhe o tubo de refrigerante e a mangueira de escoamento em conjunto do lado direito para o lado esquerdo, para evitar ficar com uma folga grande entre o aparelho interior e a parede.

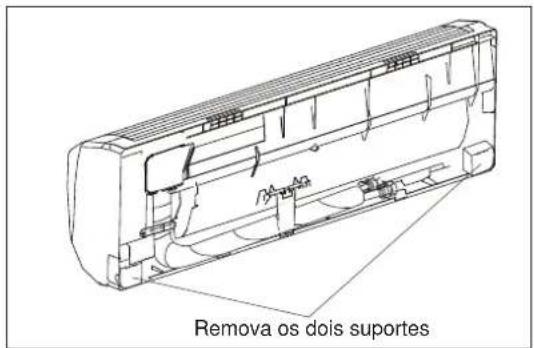

4 Remova o tubo da estrutura do aparelho, envolva o tubo, os cabos de alimentação e a mangueira de escoamento com fita e, de seguida, passe-os pela mangueira de tubos.

Não coloque qualquer objecto no tabuleiro de escoamento da parte de trás do aparelho interior, porque a água condensada é recolhida nele e enviada para fora da divisão pelo tubo.

atenção

• Ligue primeiro o aparelho interior e só depois o aparelho exterior.

• Não ligue o cabo ao aparelho interior. Isso terá de ser feito mais tarde.

• Vire ligeiramente o cabo para facilitar a ligação mais tarde.

• Tenha cuidado para não deixar a mangueira de escoamento solta.
• Isole termicamente o tubo de ligação.
• Certifique-se de que a mangueira de escoamento fica no lado mais baixo do grupo. Se ficar na parte de cima, pode fazer com que o tabuleiro de escoamento transborde para o interior do aparelho.
• Nunca cruze ou entrelace o cabo de alimentação com qualquer outro cabo.
• Não deixe o tubo exposto na parte de trás do aparelho interior.
• Se alguma parte da mangueira de escoamento for encaminhada pelo interior da divisão, envolva-a com material isolante para evitar a condensação de água e o consequente gotejar.

5 Pendure o aparelho interior pelas ranhuras de montagem nos ganchos superiores da placa de montagem e verifique se fica firme.

Para facilitar a instalação dos tubos, coloque um espaçador entre o aparelho interior e a parede.

Remova o espaçador quando terminar.

6 Pressione os lados inferiores esquerdo e direito do aparelho contra a placa de montagem até que os ganchos inferiores engatem nas respectivas ranhuras.

Certifique-se de que o aparelho fica firme.

7 O ponto de instalação deve ficar 2,3 metros ou mais acima do chão.

Etapa 5: Instalação do tubo de ligação

Ligação do tubo de refrigerante

1 Trabalho de união

A principal causa de fugas de refrigerante é um trabalho de união defeituoso. Execute o trabalho de união correctamente seguindo este procedimento:

A: Corte os tubos e o cabo.

• Utilize o acessório do kit de tubos (se aplicável) ou tubos adquiridos localmente.
• Meça a distância entre o aparelho interior e o aparelho exterior.
• Corte os tubos um pouco mais compridos do que a distância medida.
  • Corte o cabo com mais 1,5 m do que os tubos.

B: Remoção da rebarba

• Retire toda a rebarba da secção transversal cortada nos tubos.
• Vire a extremidade do tubo de cobre para baixo quando retirar as rebarbas para evitar que estas entrem para o tubo.

C: Colocar a porca de união

- Retire as porcas de união que foram fornecidas fixadas aos aparelhos interior e exterior e coloque-as no tubo quando acabar de remover a rebarba.

atenção

Não é possível colocá-las depois do trabalho de união.

D: Trabalho de união

- Execute o trabalho de união com a ferramenta indicada em baixo.

- Segure com firmeza o tubo de cobre numa matriz de acordo com a dimensão indicada na tabela em baixo.

Diâm. exterior (mm)	A (mm)
	Máx.	Mín.
∅6,35 (1/4") 1,3 0,7
∅9,52 (3/8") 1,6 1,0
∅12,70 (1/2") 1,8 1,0
∅15,88 (5/8") 2,4 2,2

E: Verifique

• Compare o trabalho de união com o diagrama adjacente.
• Se o tubo tiver algum defeito, corte a secção alargada e volte a fazer o trabalho.

- Faça um vedante diferente para cada tubo com um isolante apropriado para tubos.

Etapa 6: Ligação dos tubos - Aparelho interior

A: Ligar o tubo do aparelho interior ao tubo de ligação:

- Alinhe os centros dos tubos e aperte a porca de união suficientemente com as mãos, para já.

- De seguida, aperte a porca de união com a chave de porcas e a chave dinamométrica tendo em consideração o seguinte:

Diâm. exterior (mm)	Binário (N.m)	Binário adicional (N.m)
∅6,35 (1/4") 15,7 (1,6 kg.m)	19,6 (2,0 kg.m)
∅9,52 (3/8") 29,4 (3,0 kg.m)	34,3 (3,5 kg.m)
∅12,70 (1/2") 49,0 (5,0 kg.m)	53,9 (5,5 kg.m)
∅15,88 (5/8") 73,6 (7,5 kg.m)	78,6 (8,0 kg.m)

atenção

Dependendo das condições de instalação, um binário excessivo pode partir a porca.

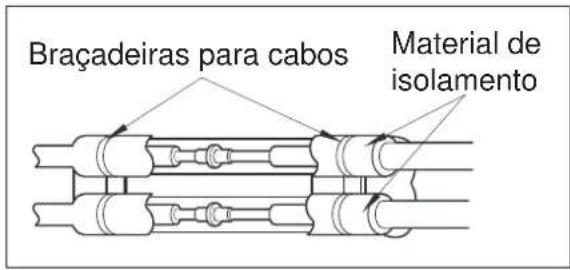

B: Enrole o material de isolamento à volta da secção da ligação:

- Cubra o tubo do aparelho interior e o tubo de ligação com o material de isolamento térmico. Una-os com fita de vinil de forma a não existirem folgas.

- Certifique-se de que isola o tubo de sucção separado do tubo do líquido.

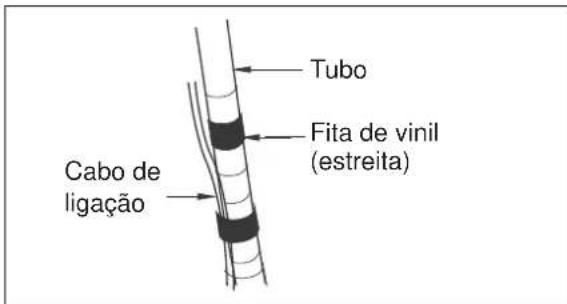

- Envolva os tubos isolados com fita de vinil para que possam encaixar na secção da entrada de tubos, na parte de trás do aparelho. Fixe o cabo de alimentação aos tubos com fita de vinil.

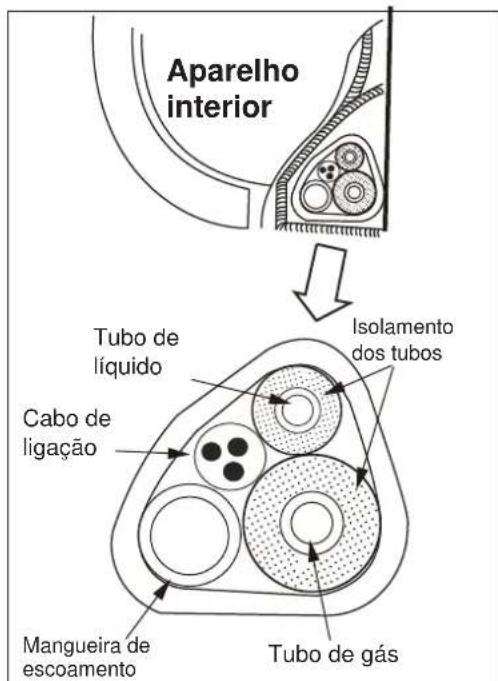

- Envolva os tubos, a mangueira de escoamento e o cabo de alimentação com fita de vinil, bem apertada para que possam encaixar na secção da entrada de tubos na parte de trás do aparelho.

C: Posicionamento do aparelho interior:

• Remova o espaçador.
• Engate o aparelho interior na posição superior da placa de montagem (engate os ganchos da placa de montagem nas aberturas da parte superior traseira do aparelho interior).

Certifique-se de que os pontos de engate ficam bem encaixados na placa de montagem, tentando mover o aparelho interior em todas as direcções.

- Pressione os lados inferiores esquerdo e direito do aparelho contra a placa de montagem até que os ganchos engatem nas respectivas ranhuras (ouve-se um clique).

Etapa 7: Ligação dos tubos - Aparelho exterior

A: Alinhe os centros dos tubos e aperte a porca de união suficientemente com as mãos.

B: De seguida, aperte a porca de união com a chave dinamométrica até ouvir um clique.

Certifique-se de que segue o valor indicado nesta tabela de binários:

Diâm. exterior (mm)	Binário (N.m)	Binário adicional (N.m)
6,35 (1/4") 15,7 (1,6 kg.m)	19,6 (2,0 kg.m)
9,52 (3/8") 29,4 (3,0 kg.m)	34,3 (3,5 kg.m)
12,70 (1/2") 49,0 (5,0 kg.m)	53,9 (5,5 kg.m)
15,88 (5/8") 73,6 (7,5 kg.m)	78,6 (8,0 kg.m)

Etapa 8: Formação da tubagem

A: Forme a tubagem envolvendo a parte de ligação do aparelho interior com material isolante e fixe-o com fita de vinil estreita e fita de vinil larga.

- Se pretender ligar uma mangueira de escoamento adicional, a extremidade da saída da mangueira de escoamento deve ser encaminhada acima do chão. Fixe a mangueira de escoamento correctamente.

B. Nos casos em que o aparelho exterior seja instalado abaixo do nível do aparelho interior:

• Envolva os tubos, a mangueira de escoamento e o cabo de ligação de baixo para cima.
• Fixe a tubagem envolvida ao longo da parede exterior com braçadeiras ou equivalentes.

C. Nos casos em que o aparelho exterior seja instalado acima do nível do aparelho interior:

• Envolva os tubos e o cabo de ligação de baixo para cima.
• Forme um colector para evitar a entrada de água para a divisão.
• Fixe a tubagem envolvida ao longo da parede exterior com braçadeiras ou equivalentes.

Etapa 9: Instalação eléctrica

Precauções de segurança

Regras de segurança eléctrica a cumprir antes de iniciar a instalação:

1 Deve existir um circuito de alimentação com disjuntor dedicado para os produtos que não forem fornecidos com cabo e ficha de alimentação em conformidade com os regulamentos de segurança eléctrica locais.

2 O disjuntor deve ter as funções de accionamento por magnetismo e por calor, para evitar curto-circuitos e sobrecargas.
3 O aparelho deve ser instalado em conformidade com os regulamentos eléctricos nacionais.
4 É necessário instalar um disjuntor com capacidade adequada, de acordo com a tabela em baixo.

ArrefecimentoCapacidade (W)	Disjuntor
2600 10 A
3500 16 A
5275 25 A
6450 25 A

5 Se houver algum problema de alimentação eléctrica, o ar condicionado não deve ser instalado enquanto o cliente não resolver o problema.
6 Certifique-se de que a alimentação eléctrica corresponde à alimentação que o ar condicionado requer.
7 Certifique-se de que os condutores de fase, neutro e terra estão ligados correctamente na tomada de alimentação.
8 Ligações eléctricas impróprias ou incorrectas podem causar choque eléctrico, incêndio ou anomalias em algumas pecas eléctricas.
9 Antes de executar qualquer trabalho eléctrico, desligue a alimentação eléctrica no disjuntor geral do sistema.

Requisitos de ligação à terra

1 O ar condicionado é um aparelho eléctrico do tipo I. O aparelho tem de ser devidamente ligado à terra e a um dispositivo de terra especial por um electricista qualificado.

2 O condutor amarelo-verde do ar condicionado é o fio de terra e não pode ser utilizado para outros fins. Uma ligação à terra incorrecta pode causar choque eléctrico.
3 A resistência da ligação à terra deve respeitar os regulamentos de ligações eléctricas nacionais.
4 O sistema eléctrico do cliente tem de ter um terminal de ligação à terra fiável. Não ligue o fio de terra aos seguintes itens:

• Tubo de água
• Tubo de gás
• Tubo de contaminação

Instalação dos cabos eléctricos no interior

1 Abra o painel frontal e remova a tampa da caixa de ligações desapertando o parafuso.

2 Encaminhe o cabo de ligação da alimentação e o cabo de sinal de controlo (apenas no modelo de bomba de calor) pela parte de trás do aparelho interior e puxe-o para a frente através do orifício destinado aos cabos eléctricos.
3 Ligue e aperte os condutores no bloco de terminais, conforme identificado pelas respectivas cores.

4 Envolva com fita isoladora os condutores que não foram ligados para que não toquem em peças eléctricas ou metálicas.
5 Fixe bem os condutores com um grampo de cabos.
6 Volte a colocar a tampa e aparafuse-a.
7 Volte a instalar o painel frontal.

atenção

A ligação de todos os cabos entre o aparelho interior e o aparelho exterior tem de ser efectuada por um electricista qualificado.

- Se o comprimento do cabo de alimentação não for suficiente, contacte o fornecedor para obter um cabo de alimentação novo. Não permitimos que o cliente prolongue o cabo por si próprio.

atenção

• Após apertar os parafusos, puxe o cabo ligeiramente para verificar se ficou firme ou não.
• Não ligue dois cabos de alimentação em conjunto para fornecer energia ao ar condicionado.
• Não prolongue os condutores do cabo de alimentação através de uniões.

Instalação dos cabos eléctricos no exterior

1 Remova a pega da placa do lado direito do aparelho exterior desapertando o parafuso.

2 Retire o grampo de fixação dos cabos. Ligue e aperte o cabo de ligação da alimentação e o cabo de sinal de controlo (apenas no modelo de bomba de calor) no bloco de terminais, seguindo os números e as cores de identificação correspondentes nos blocos de terminais do aparelho exterior e do aparelho interior.
3 Para evitar a entrada de água, faça uma curva ("U") nos cabos de ligação (ver página 16).
4 Envolva com fita isoladora os condutores que não foram ligados para que não toquem em peças eléctricas ou metálicas.
5 Fixe os condutores de ligação da alimentação com grampos.
6 Volte a instalar a pega.

atenção

Após confirmar as condições indicadas acima, prepare a ligação dos fios da seguinte forma:

- Os parafusos que apertam os fios no bloco de terminais podem ter-se soltado devido às vibrações no transporte.

- Certifique-se de que todos os parafusos estão bem fixos. Caso contrário, podem fazer com que os fios queimem.

- Certifique-se de que a capacidade do circuito é suficiente.

- Certifique-se de que a voltagem de arranque é mantida acima dos 90% da voltagem nominal indicada na placa de características.

- Confirme que a espessura do cabo é a indicada na especificação da fonte de alimentação.

- Instale sempre um dispositivo de corrente residual (RCD) (ou diferencial), nos circuitos eléctricos de zonas molhadas ou húmidas.

- Uma queda de voltagem pode causar as seguintes situações: Vibração de um contactor, que irá danificar o ponto de contacto, fusível queimado, falhas no funcionamento normal da carga.

- Os meios de desconexão da fonte de corrente devem ser incorporados na cablagem fixa e ter um intervalo entre os contactos de, pelo menos, 3 mm em cada condutor activo (fase).

Etapa 10: Verificar o escoamento

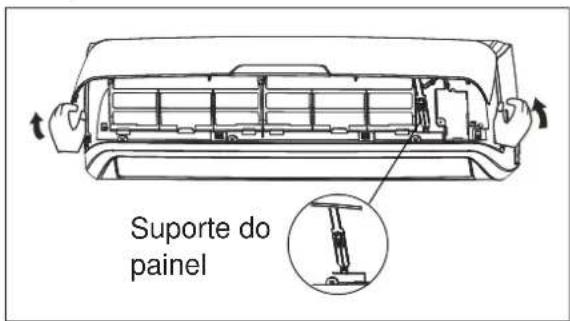

A. Abra e levante o painel frontal do aparelho interior.

- Segure nas partes inferiores do lado esquerdo e do lado direito do painel, puxe-o para si e levante-o até parar e ficar totalmente suportado.

B. Verificar o escoamento

• Com cuidado, verta um copo de água no evaporador.
• Certifique-se de que a água flui sem fugas pela mangueira de escoamento do aparelho interior e sai pela saída de escoamento.

• A mangueira de escoamento deve ficar virada para baixo, para facilitar o escoamento.

- Não disponha o tubo de escoamento como indicado em baixo:

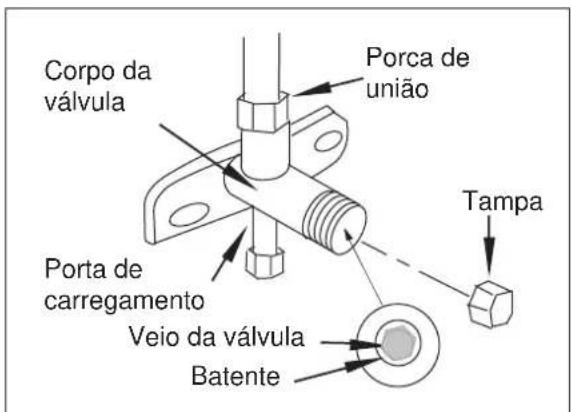

Etapa 11: Purga do ar e teste de fugas

O ar e a humidade no sistema de refrigeração têm efeitos indesejáveis, tal como indicado em baixo:

• Aumento da pressão do sistema.
- Aumento da corrente de funcionamento.
- Diminuição da eficiência do arrefecimento ou aquecimento.
- A presença de humidade no circuito de refrigeração pode congelar e bloquear a tubagem capilar.
- A presença de água pode originar corrosão das peças do sistema de refrigeração.

Por conseguinte, o aparelho interior e a tubagem entre os aparelhos interior e exterior têm de ser testados quanto a fugas e drenados para remoção de todos os não condensáveis e humidade do sistema.

Purga do ar com uma bomba de vácuo

- Preparação

Verifique se todos os tubos (tanto de líquido como de gás) entre os aparelhos interior e exterior foram ligados correctamente e se foram efectuadas todas as ligações para o teste de funcionamento. Remova as tampas das válvulas de serviço do lado do gás e do lado do líquido do aparelho exterior.

- Consulte os dados de comprimento de tubo e quantidade de refrigerante na página 6.

atenção

• As válvulas de serviço no lado do líquido e do gás no aparelho exterior são mantidas fechadas nesta etapa.
• Quando deslocar o aparelho para outro local, faça a drenagem com uma bomba de vácuo.
• Certifique-se de que o refrigerante adicionado ao ar condicionado está sempre em estado líquido.

Tenha cuidado ao usar a válvula

- Operação de abertura da válvula: Abra o veio da válvula até bater contra o batente. Não tente abrir para além disso.

- Operação de fecho da válvula:

Aperte bem o veio da válvula com uma ferramenta especial. De seguida, aperte bem a tampa do veio da válvula com uma chave de porcas ou algo semelhante.

sugestões e informação

• A: Válvula de baixa pressão (3 vias) - lado do gás.
- B: Válvula de alta pressão (2 vias) - lado do líquido.
- C e D: são as extremidades da ligação no aparelho interior

Consulte o valor do binário de aperto da tampa da válvula em baixo:

Diâm. exterior (mm)	Binário (N.m)	Binário adicional (N.m)
6,35 (1/4") 15,7 (1,6 kg.m)	19,6 (2,0 kg.m)
9,52 (3/8") 29,4 (3,0 kg.m)	34,3 (3,5 kg.m)
12,70 (1/2") 49,0 (5,0 kg.m)	53,9 (5,5 kg.m)
15,88 (5/8") 73,6 (7,5 kg.m)	78,6 (8,0 kg.m)

Quando usar a bomba de vácuo

1 Aperte totalmente as porcas de união A, B, C e D e ligue a mangueira de carga (azul) da válvula do colector à porta de carga da válvula de baixa pressão (válvula de 3 vias) no lado do tubo de gás.
2 Ligue a outra mangueira de carga (amarela) da válvula do colector à bomba de vácuo.
3 Abra completamente o manípulo Lo da válvula do colector.
4 Active a bomba de vácuo para aspirar. Depois de iniciar, desaperte ligeiramente a porca de união da válvula de baixa pressão para verificar se há ar a entrar (se o ruído de funcionamento da bomba de vácuo tiver mudado, a leitura no multímetro é 0 em vez de um valor negativo). De seguida, aperte a porca de união.
5 Continue a aspirar durante mais de 15 minutos e certifique-se de que a leitura no multímetro é -1.0 x 10 ^5 Pa (-76 cmHg). De seguida, feche totalmente o manípulo Lo da válvula do colector e pare a bomba de vácuo.
6 Rode o veio da válvula B (2 vias) cerca de 45° no sentido anti-horário, mantenha nessa posição durante 6\~7 segundos depois de começar a sair gás e volte a apertar a porca de união. Certifique-se de que a pressão indicada no manómetro é ligeiramente superior à pressão atmosférica.
7 Remova a mangueira de carga da porta de carga de baixa pressão.
8 Abra totalmente os veios das válvulas A (3 vias) e B (2 vias).
9 Aperte bem a tampa do veio.

Teste de funcionamento

Verificação de fuga de gás

1 Método da água com sabão:

Aplique água com sabão ou detergente líquido neutro com uma esponja macia em todas as ligações de válvulas e tubos (A, B, C e D - observe a figura em baixo) da instalação para verificar se há fugas.

Se observar a formação de bolhas, os tubos têm fugas.

2 Detector de fugas

Utilize o detector de fugas para verificar se há fugas.

Verificação da segurança eléctrica

Efectue a verificação de segurança eléctrica quando concluir a instalação:

1 Trabalho de ligação à terra

Quando terminar o trabalho de ligação à terra, meça a resistência à terra através de detecção visual e do aparelho de teste da resistência à terra.

2 Verificação de fuga eléctrica (efectuada durante o teste de funcionamento)

Durante o teste de funcionamento que é feito após terminada a instalação, o técnico de assistência pode usar a sonda eléctrica e o multímetro para efectuar a verificação de fuga eléctrica. Desligue o aparelho imediatamente se ocorrer alguma fuga de refrigerante. Faça a verificação e resolva os problemas encontrados até que o aparelho funcione correctamente.

Teste de funcionamento

1 Antes do teste de funcionamento

• Não ligue a alimentação eléctrica antes de ter a instalação concluída.
• As ligações eléctricas têm de ser efectuadas com correção e segurança.
• As válvulas dos tubos de ligação devem estar totalmente abertas.
• Limpe todos os fragmentos e resíduos resultantes da instalação do aparelho.

2 Método do teste de funcionamento

• Ligue a alimentação eléctrica e prima o botão "ON/OFF" (ligar/desligar) do controlo remoto para iniciar o funcionamento.
• Utilize o botão MODE para seleccionar FRIO, CALOR (se aplicável) ou VENTILADOR para verificar se todas as funções trabalham bem.

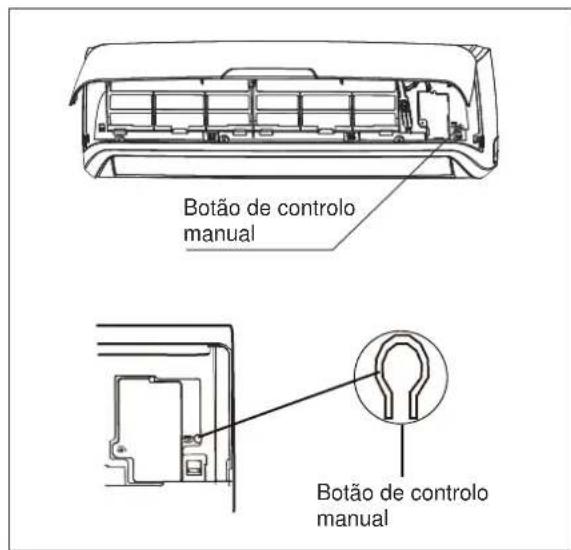

• Quando a temperatura ambiente é inferior a 16 °C, o aparelho não pode ser colocado no modo FRIO através do controlo remoto. Utilize o modo Emergency Operation (Funcionamento de emergência), que só deve ser utilizado quando o controlo remoto não está disponível e em acções de manutenção.

Drenagem

Quando tiver de deslocar ou eliminar o ar condicionado, drene o sistema seguindo o procedimento descrito em baixo, para que não seja libertado refrigerante para a atmosfera.

• Ligue a mangueira da válvula do colector na porta de carga da válvula do lado do tubo de gás do aparelho exterior.
• Feche a válvula do lado do tubo de gás quase completamente.
• Feche totalmente a válvula do lado do tubo de líquido.
  • Ligue o aparelho no modo FRIO.
• Feche totalmente a válvula do lado do tubo de gás quando o manómetro de pressão indicar 1 - 0,5 kgf/cm² (100 \~ 50 kPa).
• Pare o teste de funcionamento desligando o aparelho e todo o refrigerante já terá sido recolhido no aparelho exterior.

Verificação após a instalação

Itens que deve verificar	Possível anomalia
O aparelho foi fixado com firmeza?	O aparelho pode cair, abanar ou emitir ruído.
Efectuou o teste de fuga de refrigerante?	Isso pode ser a causa do arrefecimento (aquecimento) insuficiente
O isolamento térmico é suficiente?	Um mau isolamento pode causar condensação.
O escoamento da água é satisfatório?	Um mau escoamento pode causar fuga de água.
A voltagem está de acordo com a voltagem nominal indicada na placa de características?	Uma incorrecção pode causar anomalias eléctricas ou danos no aparelho.
As ligações eléctricas e as ligações dos tubos estão correctas e seguras?	Uma incorrecção pode causar anomalias eléctricas ou danos em peças.
O aparelho foi correctamente ligado à terra?	Uma incorrecção pode causar fuga eléctrica.
O cabo de alimentação é o especificado?	Uma incorrecção pode causar anomalias eléctricas ou danos em peças.
Existe alguma obstrução na entrada ou na saída de ar?	Isso pode ser a causa do arrefecimento (aquecimento) insuficiente
O comprimento dos tubos de ligação e o volume de refrigerante ficaram registados?	O volume de refrigerante não está correcto.

www.electrolux.com/shop

CE
