UXJ33 - Altoparlante JVC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Catena hi-fi con lettore CD, sintonizzatore FM, ingresso USB, dock iPod/iPhone
Marca	JVC
Modello	UXJ33
Dimensioni (unità principale)	214 mm (L) × 119,5 mm (A) × 238,5 mm (P)
Peso (unità principale)	2,2 kg
Dimensioni (casse acustiche)	156 mm (L) × 262 mm (A) × 222 mm (P) ciascuna
Peso (casse acustiche)	2,7 kg ciascuna
Consumo elettrico (funzionamento)	45 W
Consumo elettrico (standby)	0,50 W o meno
Potenza di uscita	30 W + 30 W (su 4 Ω, 10% THD)
Impedenza delle casse acustiche	4 Ω – 16 Ω
Formati audio supportati (CD/USB)	MP3, WMA, WAV (CD-R/RW, dispositivo USB)
Connettività	Ingresso audio analogico (mini-jack 3,5 mm), ingresso digitale ottico, uscita subwoofer, porta USB, dock per iPod/iPhone, antenna FM
Funzioni principali	Riproduzione CD/USB/iPod/iPhone, radio FM con RDS, equalizzatore 3 bande + bass boost, timer di spegnimento e riproduzione, ripetizione/casuale/programmazione, standby automatico
Tipo di cassa acustica	Bass-Reflex 2 vie, 2 altoparlanti (woofer 12 cm, tweeter 4 cm)
Gamma di frequenze (cassa acustica)	47 Hz – 20 000 Hz
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; per le macchie ostinate, utilizzare un panno umido con una soluzione detergente neutra, quindi asciugare con un panno asciutto. Non utilizzare solventi.
Sicurezza	Prodotto laser classe 1; non aprire l'involucro; garantire una corretta ventilazione; evitare umidità, polvere e temperature estreme; scollegare prima della pulizia.
Ricambi e riparabilità	Nessuna parte riparabile dall'utente all'interno; affidare qualsiasi riparazione a personale qualificato.
Accessori forniti	Telecomando, pile (×2), antenna FM, cavi per casse acustiche (×2), nuclei di ferrite (×2)

Domande frequenti - UXJ33 JVC

Come impostare l'orologio?

Per impostare l'orologio, premere CLOCK/TIMER finché l'ora non lampeggia. Utilizzare i tasti + o - per regolare ore e minuti, quindi premere ENTER. Successivamente, impostare il giorno della settimana allo stesso modo.

Come collegare le casse acustiche?

Collegare ciascuna cassa acustica al terminale corrispondente sul retro dell'unità principale. Utilizzare i cavi per casse acustiche forniti rispettando le polarità (+/-). NON collegare più di una cassa per terminale e non lasciare che i fili nudi si tocchino.

Posso leggere file MP3 su una chiave USB?

Sì, collegare la chiave USB alla porta USB anteriore. Selezionare la sorgente USB. I file MP3, WMA e WAV sono supportati. La chiave deve essere formattata in FAT16 o FAT32.

Come utilizzare il timer di riproduzione per svegliarsi?

Impostare prima l'orologio. Premere più volte CLOCK/TIMER finché non lampeggia 'ON'. Utilizzare i tasti per regolare ora di inizio, ora di fine, frequenza (giornaliera, settimanale), giorno, sorgente e volume. Premere ENTER per confermare. Quindi mettere il sistema in standby.

Perché il suono è distorto durante la riproduzione di un iPod/iPhone?

Ciò può accadere se il livello di registrazione è troppo alto. Si consiglia di disattivare l'equalizzatore dell'iPod/iPhone nelle sue impostazioni. È anche possibile regolare il livello di ingresso audio tramite il menu del sistema.

Come pulire l'apparecchio?

Utilizzare un panno morbido e asciutto. Per lo sporco ostinato, inumidire leggermente il panno con una soluzione di acqua e detergente neutro, quindi strofinare. Terminare con un panno asciutto. Non utilizzare mai diluente, benzene o insetticidi, ed evitare il contatto prolungato con gomma o plastica.

Cosa fare se il telecomando non funziona?

Verificare che non ci siano ostacoli tra il telecomando e il sensore (lato sinistro del display). Se le pile sono scariche, sostituirle con altre nuove rispettando le polarità. Se il problema persiste, resettare il sistema scollegandolo per alcuni secondi.

Come regolare l'equalizzatore?

Premere SOUND (o TONE) per scegliere la banda (LOW, MIDDLE, HIGH). Utilizzare i tasti del volume per regolare il livello da -5 a +5. Per il BASS BOOST, selezionare ON o OFF. Ripetere per ogni banda.

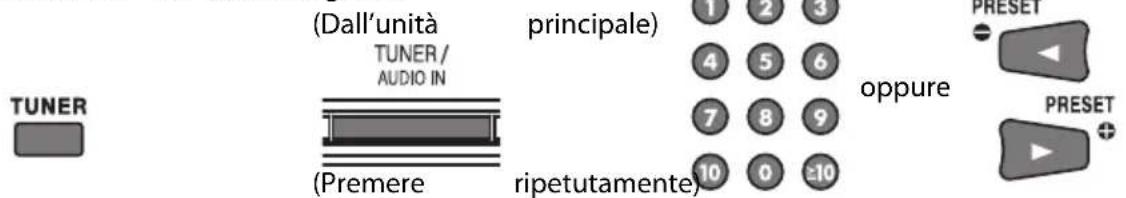

Come cercare le stazioni FM automaticamente?

Selezionare la sorgente FM. Premere il tasto TUNING + o - per avviare la ricerca. Si fermerà sulla prima stazione trovata. Per una ricerca manuale, premere più volte i tasti di sintonizzazione.

Posso collegare un dispositivo esterno tramite l'ingresso digitale?

Sì, l'ingresso digitale ottico accetta segnali PCM lineari (32, 44,1 o 48 kHz). Collegare il dispositivo, selezionare la sorgente DIGITAL IN e avviare la riproduzione. Assicurarsi che il dispositivo emetta un segnale PCM.

MANUALE UTENTE UXJ33 JVC

Vi ringraziamo innanzi tutto per averere acquistato quello prodotto JVC.

INSTRUCTIONS

BEDIENUNGSCANLEITUNG
MANUEL D'INSTRUCTIONS
GEBRUIKSAANWIJZING
ISTRUZIONI

GVT0356-001A

[E8]

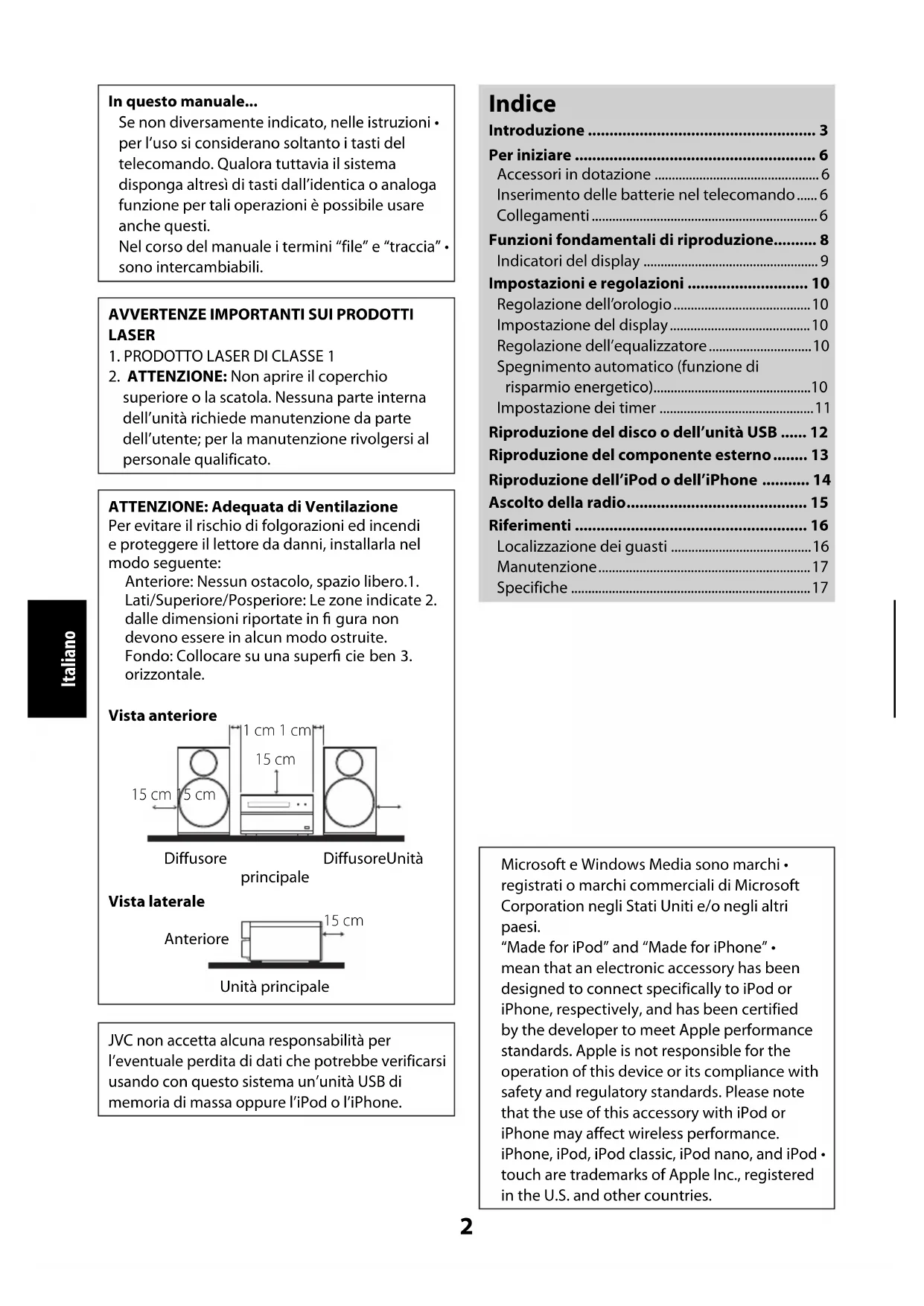

In questo manuale...

Se non diversamente indicate, nelle istruzioni · per l'uso si considerano sostanto i tasti del telecomando. Qualora tuttavia ilsystema disponga altresi di tasti dall'identica o analoga funzione per tali operazioni è possibile usare ancche questi.

Nel corso del manuale i termini "file" e "traccia" - sono intercambiabili.

AVVERTENZE IMPORTANTI SUI PRODOTTI LASER

1.PRODOTTO LASER DI CLASSE 1
2. ATTENZIONE: Non aprire il coperchio superiore o la scatola. Nessuna parte interna dell'unità richiede manutenzione da parte dell'utente; per la manutenzione rivolgersi al personale qualificato.

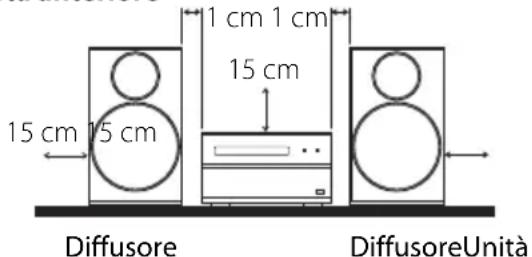

ATTENZIONE: Adequata di Ventilazione

Per evitare il rischio di folgorazioni ed incendi e proteggere illettore da danni, installarla nel modo seguente:

Anteriore: Nessun ostacolo, spazio libero.1. Lati/Superiore/Posperiore: Le zone indicate 2. dalle dimensioni riportate in fi gura non devono essere in alcun modo ostruite. Fondo: Collocare su una superfi cie ben 3. orizzontale.

Vista anteriore

principal

Vista laterale

Unità principale

JVC non accetta alcuna responsabilità per l'eventuale perdita di dati che potrebbe verificarsi usando con questoSYSTEMA un'unità USB di memoria di massa oppure I'iPod o I'iPhone.

Indice

Introduzione 3

Per iniziare 6

Accessori in dotazione 6
Inserimento delle batterie nel telecomando 6

Collegamenti 6

Funzioni fondamentali di riproduzione. 8

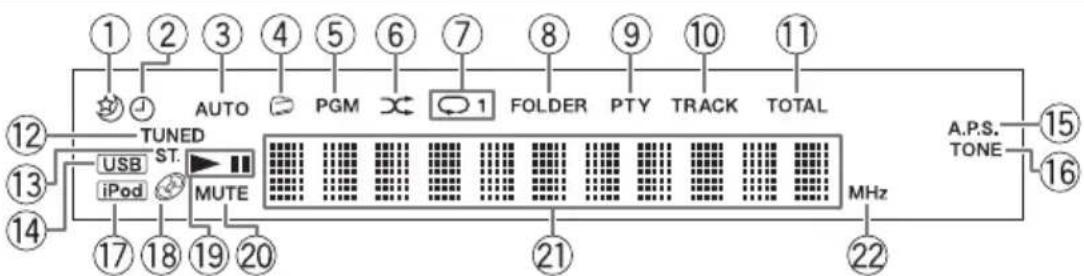

Indicatorieldisplay 9

Impostazioni e regolazioni 10

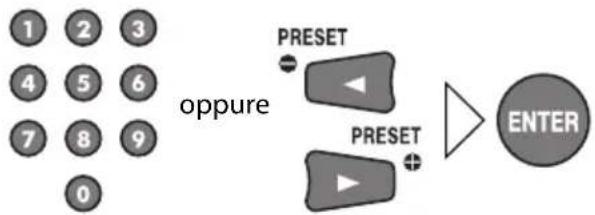

Regolazione dell'orologio 10

Impostazione del display 10

Regolazione dell'equalizzatore 10

Spegnimento automatico (funzione di risparmio energetico) 10

Impostazione dei timer 11

Riproduzione del disco o dell'unità USB .... 12

Riproduzione del componente esterno 13

Riproduzione dell'iPod o delliPhone 14

Ascolto della radio. 15

Riferimenti 16

Localizzazione dei guasti 16
Manutenzione 17
Specifiche 17

Microsoft e Windows Media sono marchi. registrati o marchi commerciali di Microsoft Corporation negli Stati Uniti e/o negli altri paesi.

Note sul cavo di alimentazione

Quando si prevede di non usare l'apparecchio per - lungo tempo si raccomanda di scollegarlo alla presa di rete.

Per scollegare ilsystema dalla presa di corrente, scollegare la spina senza tirare il cavo di alimentazione.

Non toccare il cavo di alimentazione con le mani -bagnate.

Prima di pulire o spostare ilsystema, scollegare ilcavo di alimentazione.

Non modificare, attorcigliare o tirare il cavo di alimentazione, né appoggiarvi oggetti pesanti pena la possibilità di incendio, scossa elettrica o altri tipo d'incidente alla.

Evitare umidità, acqua, polvere e alte temperature

Non posizionare ilsystema in luoghi umidi o - polverosi.

Se si verifica un'infiltrazione di acqua nelsystema, specnere ilsystema, scollegare il cavo alla presa di corrente e consultare il rivenditore. L'utilizzo del systemain queste condizioni potrebbe provocare un incendio o una scossa elettrica.

Non esporre ilsystema alla luce solare diretta e non posizionarla in prossimità di dispositivi di riscaldamento.

Note sull'installazione

Scegliere un luogo piano, asciutto e né troppo · caldo né freddo, ad esempio a una temperatura compresa tra 5 e 35^

Non installare il sistema in una posizione soggetta a vibrazioni.

Non posizionare oggetti pesanti sulsystema.

Per prevenire i malfunzionamenti o il danneggiamento del sistema

Non inseire oggetti metallici, quali cavi, fermagli, monete e casi via, nel sistema.

Non ostruire le feritoie di ventilazione.

Non vi sono pezzi di ricambio sostituibili dall'utente all'interno. Qualora si noti un funzionamento anomalo, scollegare il cavo di alimentazione e consultare il rivenditore.

Note sull'installazione dei diffusori

ATTENZIONE:

NON trascinare né spingere i diffusori sul pavimento né su altri tipi di supporto. In caso contrario i piedini applicati sul fondo potrebbero distaccarsi.

I diffusori devono essere collocati su una. superficie pianae e piatta affinché producano la miglior qualità audio possibile.

-Il luogo d'installazione scelto potrebbe influenzare la qualità del suono. Affinché sia la migliorie possibile si suggerisce di provare a collocare e/od orientare i diffusori in modo diverso.

Installazione vicino a un tevisore con tubo a raggi catodici:

• Se li si colloca vicino a un tevisore i colori dello schermo potrebbero subire una distorsione.

Per impedire quello fenomeno, prima di posizionare i diffusori si suggerisce di spegnere il teilevisore o di sfilarne il cavo di alimentazione alla presa elettrica. Attendere quindi almeno 30 minuti prima di riaccenderlo.

• Se il problema persiste occorre allontanare l'apparecchio dal teilevisore.

Dischi/file riproducibili

Tipidischicompatibilii

Comuni CD Potrebbe non essere possibile riproduire i dischi non conformi allosten standard CD, ad esempio i CD provvisti del logo Copy Control.
Dischi CD-R/CD-RW registrati nel formato CD-DA
Dischi CD-R/CD-RW contenenti file MP3, WMA o WAV	Dopo la registrazione è necessario finalizzarli.Fornati dei dischi: ISO 9660 Level 1, ISO 9660 Level 2, Joliet o Romeo

File audio compatibili

La riproduzione di dischi e/o file diversi da quelli qui sotto specificati cui cause la generation di rumore e il danneggiamento dei diffusori.

Supporto	Tipodi file	Estensione	Frequenza di campionamento	Velocità di conversione	Limite del numero di file e cartelle
CD MP3 .mp	p3 32 kHz	- 48 kHz 32 kbps	- 320 kbps Num.	mass. di file: 999	Num. mass. di cartelle: 512 Num. di file per cartella: 999
	WMA .wma	32 kHz - 48 kHz	32 kbps - 320	kbps
	WAV .wav	32 kHz - 48 kHz, 16 bit		—
USB MP3 .mp	mp3 32 kHz	- 48 kHz 32	kbps - 320 kbps Num.	mass. di file: 65025	Num. mass. di cartelle: 999 Num. di file per cartella: 255
	WMA .wma	32 kHz - 48 kHz	32 kbps - 320	kbps

• Questo problema non permette la riproduzione di dischi "packet write",cision con scrittura a pacchetto.
• La riproduzione di alcuni file potrebbe non riuscire a causa delle loro condizioni di registrazione.
• Questo sistema visualizza i dati di tag.

• Ilsystemariproducelecartelleinordine cronologico.Riproduce inordine cronologico anchei file registrati nelle cartelle.

• L'ordine di riproduzione può differire secondo il metod di registrazione.

• Se si cambia il nome di una cartella o di un file potrebbe variarne l'ordine di riproduzione.

• Per la riproduzione dei file contenuti nell'unità USB di memoria di massa:

• Non è possibile riproduire file di dimensione superiore a 2 GB.
• Questoistema non è in grado di riproduire alcune unità USB di memoria di massa e non supporta la funzione DRM (Digital Rights Management).

Note sul collegamento delle unità USB di memoria di massa

• Scollegare l'unità USB di memoria di massa solo après averne arrestato la riproduzione. Se la si scollega durante la riproduzione si potrebbero verificare problemi sua con这对于 this is the case, and it is important to be aware that there are no issues with this.
• Non fare uso di centraline hub USB.
• Per la connessione USB si raccomanda di usare un cavo USB 2.0 di lunghezza inferiore a 1 metro.
• Quando è selezionata la sorgente "CD" o "USB" l'unità USB di memoria di massa si ricarica attraverso la presa.
• LiPod e i'Phone non possono essere collegati alla presa del sistema.
• Non è possible collegare un computer al terminal del sistema.
• Un'eventuale scarica elettrostatica all'atto del collegamento di un'unità USB di memoria di massa può essere anomiale durante la riproduzione. In tal caso si suggerisce di scollegare l'unità USB di memoria di massa e di resettare suaQLA sIA il systema.

iPod e iPhone compatibili

Compatible con Audio Video
iPod nano (sesta generazione)	✓	✓ (Escludivamente con le immagini fisse)
iPod nano (quinta generatione)	✓	✓
iPod nano (quarta generatione)	✓	✓
iPod nano (terza generatione)	✓	✓
iPod nano (seconda generatione) —	✓
iPod touch (quarta generatione)	✓	✓
iPod touch (terza generatione)	✓	✓
iPod touch (seconda generatione)	✓	✓
iPod touch*	✓	✓
iPod classic	✓	✓
iPhone 4S	✓	✓
iPhone 4	✓	✓
iPhone 3GS	✓	✓
iPhone 3G	✓	✓

• Solo con il software versione 3.1.3 o successiva

Se la riproduzione dell'iPod o dell'iPhone non avviene correttamente si suggerisce di aggiornarne il software alla versione più recente.

• Per maggiori informazioni sull'aggiornamento del software s'invita a vedere il site Apple all'indirizzo http://www.apple.com.

Note sul collegamento dell'iPod/iPhone

Non si deve collegare o scollegare l'iPod o l'iPhone quando ilsystema è acceso.

Tenere l'ipod o l'iPhone ben verticale durante l'insertimento e il disinserimento.

Collegare I'Pod o I'iPhone saldamente.

Rimuovere dall'iPod o dall'iPhone l'eventuale custodia prima di collegarlo.

• Con alcuni modelli di iPod (ad esempio i'Pod nano della sesta generazione) e di iPhone non è necessario usare l'adattatore per base di supporto (dock).
• Fare attenzione a non toccare né colpire i contatti del dock e dell'iPod o dell'iPhone. Cosi facendo, infatti, i contatti del connettore si danneggerebbero.
• Non trasportare ilsystema con l'iPod/iPhone collegato. In caso contrario il dock si potrebbe danneggiare oppure l'iPod o l'iPhone cadere.

Quando l'iPod/iPhone non è in uso è raccomandabile scollegarlo e quando chiudere il coperchio della base di supporto (dock) per proteggerla.

Dal systemd non è possible inviare dati all'iPod/iPhone.

• La riproduzione di sorgenti audio registrate con un alto livello di uscita cui potte causare distorsione. In tal caso si suggerisce di disattivare l'equalizzatore dell'iPod/iPhone.

Per iniziare

Accessorini dotazione

Telecomando (× 1)

Batteria (× 2)

Antenna FM (× 1)

Cavo del diffusore (× 2)

Filtro di ferrite (× 2)

Qualora vi siano dei componenti mancanti si raccomanda di rivolgersi immediatamente al proprio rivenditore.

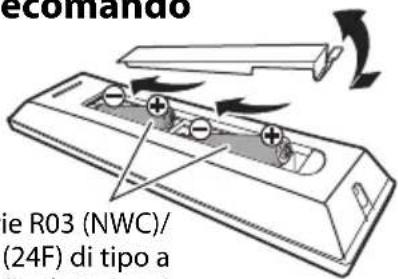

Inserimento delle batterie nel telecomando

Batterie R03 (NWC)/

AAA (24F) di tipo a secco (in dotazione)

• Le polarità delle batterie (⊕ e ⊙) devono essere correttamente orientate.

Data la breve durata delle batterie fornite con il sistema le si deve usare esclusivamente per verificarne il funzionamento generale.

Se il raggio d'azione del telecomando · diminuisce, sostituire entrambé le batterie.

ATTENZIONE:

Si raccomanda di conservare le batterie in un luogo non accessibile ai bambini. In caso d'ingerimento è necessario fare intervenire immediatamente un medico.

Non esporre le batterie a fonti di calore o fiamme.

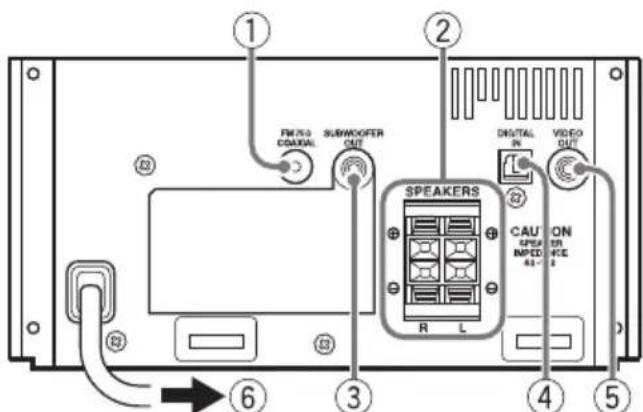

Collegamenti

Collegare il cavo di alimentazione solo dopo aver effettuato tutti gli altri collegamenti.

Alla presa di corrente

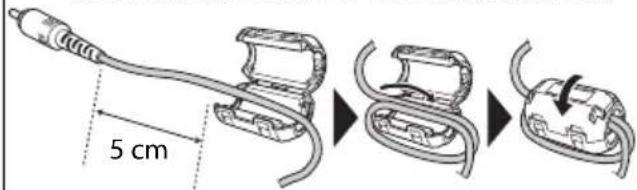

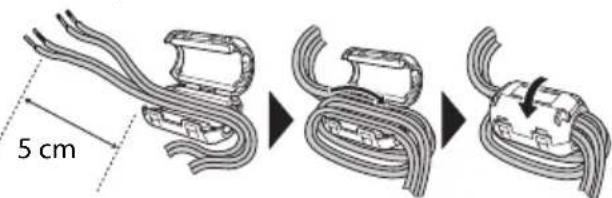

Installazione del filtro di ferrite

Per ridurre le interferenze è necessario applicare al cavi di collegamento dell'apparecchio i filtri a nucleo di ferrite forniti in dotazione.

Fare scorrere il cavo nelhetto avvolgendovelo saldamente. Chiudere ilhetto a nucleo di ferrite sino ad avvertire uno scatto.

• Come usare i filtri a nucleo di ferrite:

-Cavi dei diffusori: Unire i cavi con un unico avvolgimento.

-Cavo video composito proveniente dal monitor:Deve essere avvolto una sola volta.

ATTENZIONE:

Durante l'avolgimento del cavo si raccomanda di non danneggiarlo applicandovi eccessiva forza.

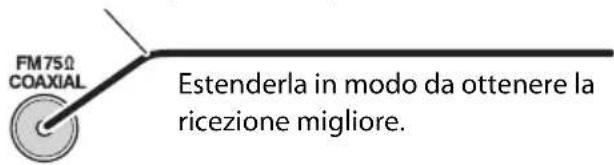

① Come collegare l'antenna FM

Antenna FM (in dotazione)

Ci si deve accertare che il conduttore dell'antenna non tocchi altri terminali, i vari cavi di collegamento né il cavo di alimentazione.

Tenere l'antenna lontana delle parti metalliche del sistema, dai cavi di collegamento e dal cavo di alimentazione. In caso contrario se ne potrebber ridurre la capacité di ricezione.

Per una migliorie ricezione FM, di scollegare l'antenna FM fornita e collegarla a un'antenna FM esterna (non in dotazione) utilizzando un cavo da 75 con un connettore di tipo coassiale.

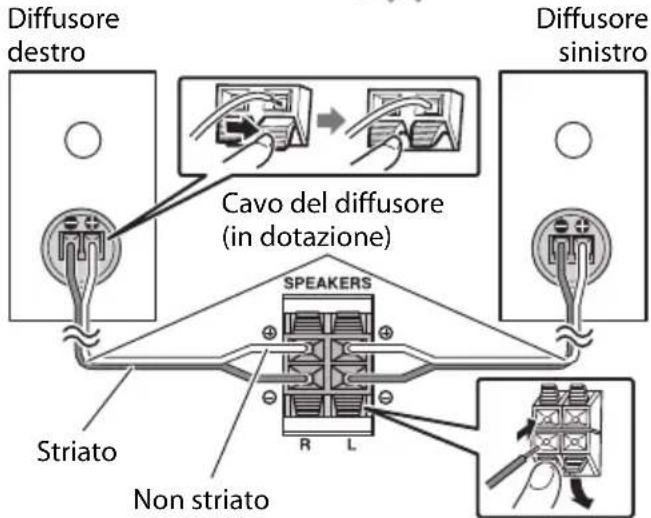

② Come collegare i diffusori

Cavo del diffusore (in dotazione)

NON collegare più di un diffusore a ciascun· terminale.

I conduttori dei cavi dei diffusori NON devono toccare in alcun modo le parti metalliche del sistema.

Per istruzioni sull'installazione dei diffusori si prega di essere la sezione "Note sull'installazione dei diffusori" a pagina 3.

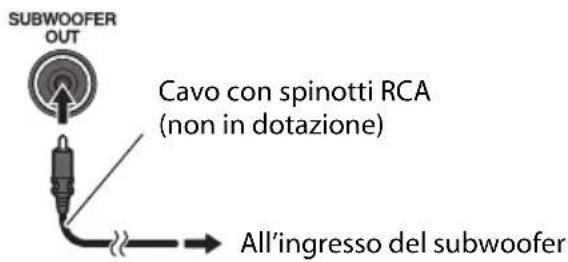

③ Come collegare il subwoofer

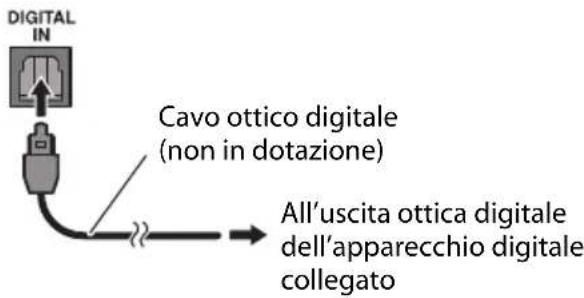

④ Come collegare un apparecchio digitale quale un registratore di dischi Blu-ray:

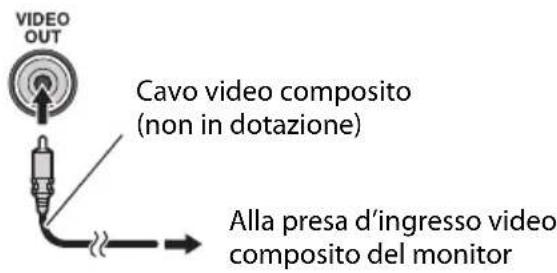

⑤ Come collegare il teilevisore

Con il cavo video collegato al tevisore si possono videere i file video e le foto presenti nell'iPod o nell'iPhone.

⑥ Come collegare il cavo di alimentazione CA:

Collegare il cavo di alimentazione solo dopo aver effettuato tutti gli altri collegamenti.

Prima di scollegare il cavo di alimentazione si deve spegnere il systema con il tasto /1

• L'indicatore STANDBY si spegne 10 secondi dello scollegamento del cavo di alimentazione.

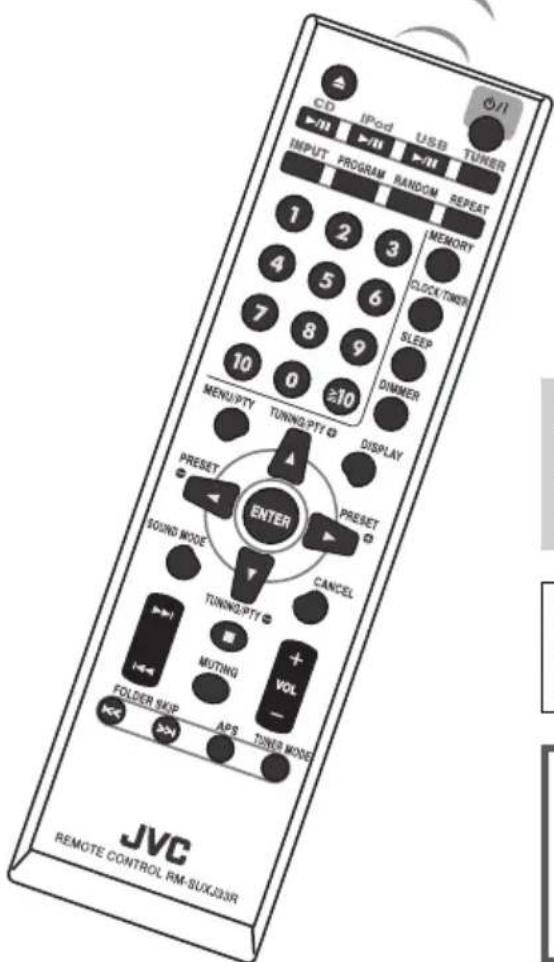

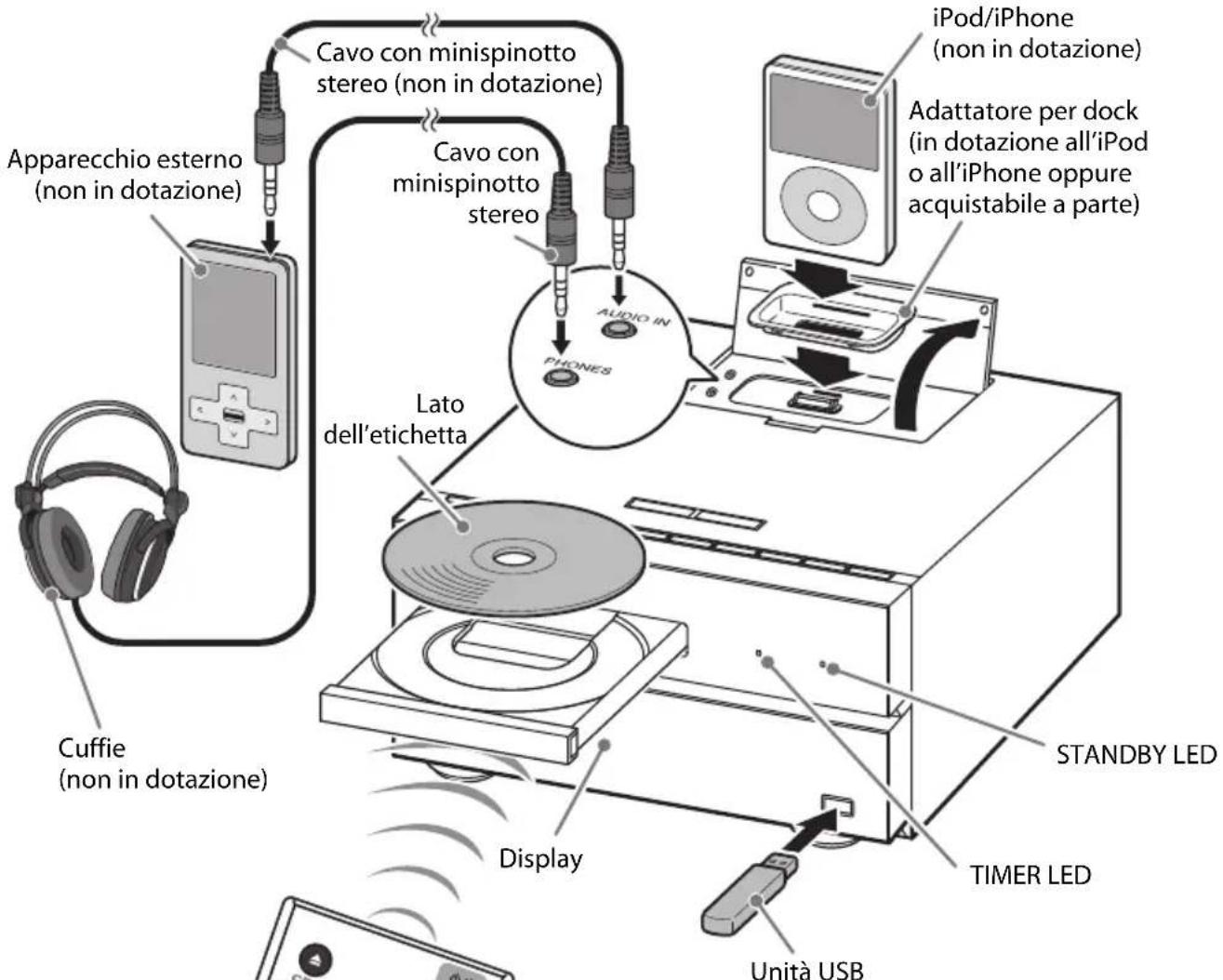

Funzioni fondamentali di riproduzione

Impostazione iniziale

Prima di usare il sistema si suggerisce di regolare l'orologio (vedere al riguardo la sezione "Regolazione dell'orologio" a pagina 10).

NOTA:

quando il cassetto portadisco è aperto suntare il telecomando direttamente verso il display.

Uso delle cuffie

Accertarsi di abbassare il volume prima di collegare o indossare le cuffie.

Durante la riproduzione dell'iPod o dell'iPhone il suono non è udibile dalle cuffie collegiate alsystema.

Accensione e spegnimento

Quando il sistema è in standby l'indicatore • STANDBY è acceso di colore rosso.

Selezione della sorgente

(Dall'unità principale)

Per aprire e chiudere il cassetto portadisco

Regolazione del volume

Per silenziare il suono

Sul display l'indicatore MUTE inizia a lampeggiare. Per ripristinare il volume è sufficiente premere MUTING oppure regolarlo direttamente.

Selezione dei numeri con il telecomando

Esempi:

Per selezionare 5 è sufficiente premere il tasto 5. Per selezionare il numero 27 premere10,2 e quindi 7.

Per selezionare il numero 138 premere 已 10, 1, 3 e quindi 8.

NON spegnere ilsystema mentalile volumethe impostato a un livello molto alto. In casocontrario, l'improvvisi emissione di energia sonoraall'accensione dell'unità o all'avvio della riproduzionepuo danneggiare I'udito,i diffusori e le cuffie.

Indicatori del display

① S'illumina quando è attivo il timer di autospeedimento.
② S'illumina quando si attiva il timer di riproduzione.
③ S'illumina quando ilsystema selezione automaticamente la ricezione FM monofonica.
S'illumina quando si attiva la funzione di ripetizione di riproduzione per la cartella attualmente selezionata.
⑤ S'illumina quando si attiva la modalità di riproduzione programmata.
⑥ S'illumina quando si attiva la modalità di riproduzione in ordine casuale.
⑦ S'illumina quando si attiva la funzione di ripetizione di riproduzione.
S'illumina quando sul display appeare il numero di una cartella.
S'illumina quando si attiva la ricerca PTY.
S'illumina quando sul display appeare il numero di una traccia.
① S'illumina quando sul display appeare il tempo di riproduzione totale.

② S'illumina durante la ricezione di una stazione radio.
③ S'illumina durante la ricezione di una stazione FM stereo dal segnale sufficientemente forte.
S'illumina quando come sorgente si selezione l'unità USB.
S'illumina quando si attiva la funzione di risparmio energetico.
16 S'illumina quando si regola I'equalizzatore.
S'illumina quando si seleziona iPod/iPhone come sorgente.
S'illumina quando come sorgente si selezione il disco.
19 S'illumina durante la riproduzione o la pausa di riproduzione (II) di un brano.
② Lampeggia contre il suono è silenziato.
21Display principale
22 S'illumina durante la ricezione di una stazione FM.

Impostazioni e regolazioni

Regolazione dell'orologio

1 Visualizzare lo schermo d'impostazione dell'ora:

L'indicazione delle ore inizia a lampeggiare sul display.

• Se l'orologio era più stato impostato premere quante volte necessario CLOCK/TIMER finché l'indicazione oraria inizia a lampeggiare.

2 Regolare l'ora e quindi i minuti:

3 Regolare il giorno della settimana:

• Per tornare al passo precedente, premere CANCEL.
  L'orologio più perdere o guadagnare 1 o 2 minuti al mese. Potrebbe essere quindi necessario regolarlo periodicamente.

Per visualizzare I'orologio

• Mention il sistema è acceso: premere ripetutamente DISPLAY.
• Mention il Sistema è in standby: premere ■.

Impostazione del display

Informazioni visualizzate

É possibileambiarele informazionivisualizzate sul display:

DISPLAY

Ogni volta che si preme DISPLAY le informazioni visualizzate cambiano.

• Le informazioni visualizzate dipendono dal tipo di sorgente.
• Durante la riproduzione dei file MP3 e WMA sul display appaiono le informazioni di tag.

Luminosità del display e del sistema

L'intensità luminosa del display e del sistema è regolabile:

Regolazione dell'equalizzatore

Il livello sonoro di ciascuna banda (LOW, MIDDLE, HIGH e BASS BOOST) è regolabile individualmente.

1 Selezionare la banda:

Sul display l'indicatore TONE inizia a lampeggiare.

2 Regolare il livello:

Il livello delle bande LOW, MIDDLE e HIGH è regolabile da -5 a +5.

L'impostazione BASS BOOST può essere "ON" od "OFF".

3 Ripetere i passi 1 e 2 per regolare le altre bande.

Spegnimento automatico (funzione di risparmio energetico)

Si cui stabilire di far spegnere automaticamente ilsystema per risparmiare energia:

Ilsystemasispwegene automaticamentealpersistedesiuna delle seguenti condizioni per 15 minutivolume azzerato o funzione di silenziamento -attivata

Sorgente "CD" o "USB" selezionata e riproduzione -ferma

Sorgente "iPod" selezionata e iPod o iPhone non - collegato

Ingresso "DIGITAL IN" selezionato, "UNLOCK" visualizzato sul display e assenza di segnale d'ingresso

Al verificarsi di una di queste condizioni sul display inizia a lampeggiare l'indicatore A.P.S.

Quindi trenta secondi prima che il systema di spenga inizia a lampeggiare "APS STANDBY".

Impostazione dei timer

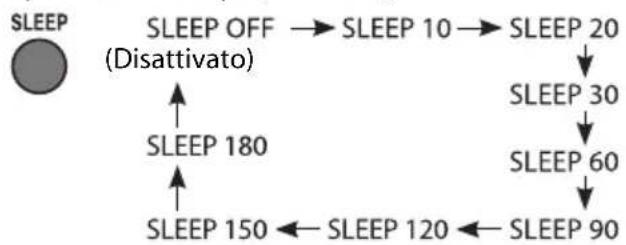

Timer di autospeedimento

Specificare il tempo (in minuti.)

Quando il timer di autospeedimento è attivo il display si oscura.

Per controllare il tempo mancante allo spegnimento del sistema è sufficiente premere una volta il tasting SLEEP.

Timer di riproduzione

Utilizzato il timer di riproduzione è possibile svegliarsi con la musica preferita.

Il timer di riproduzione è utilizzabile sostanto...\ dopo ave regolato l'orologio.

Innanzi tutto sintonizzato una stazione, inseire • un disco o collegare alsystema l'unità USB oppure l'iPod, l'iPhone o un altro componente esterno.

1 Apriere il menu d'impostazione del timer:

CLOCK/TIMER

Premere ripeturamente il tasting sino afare apparire l'istante di attivazione ("ON" e indicazione oraria).

2 Impostare il timer:

Ora e minuti dell'istante di attivazione ("ON") e di quello di spegnimento ("OFF")

Frequenza d'uso

"WEEKLY": attiva il timer periodicamente.
"ONCE": attiva il timer una sola volta.
Giorno (SUN, MON, TUE, WED, THU, FRI, SAT, MON→FRI, MON→SAT o EVERY)

• Quando si selezione "MON→FRI" il timer di riproduzione si attiva agli giorni da lunedi a venerdi (solo con l'impostazione "WEEKLY")
• Quando si selezione "MON→SAT" si attiva agli giorni da lunedi a sabato (solo con l'impostazione "WEEKLY")

• Quando si selezione "EVERY" si attiva agli giorni (solo con l'impostazione "WEEKLY").
  Sorgente di riproduzione
  Volume

• Per correggere un erre di impostazione, premere CANCEL. Sarà quindi possibile tornare al passo precedente.

• Per terminare l'impostazione del timer di riproduzione premere CLOCK/TIMER quante volte necessario.

3 Spagnere il sistema:

Quando il timer di riproduzione è attivo la spia. TIMER è accesa di colore arancione.

• Per annullare il timer di riproduzione premere CLOCK/TIMER. Sul display iniziano a lampeggiare "ON?ENTER" e "OFF? CANCEL". Premere quindi CANCEL. Sul display appeare "TIMER OFF".
  Per riattivare il timer di riproduzione alla cambiare le impostazioni premere CLOCK/TIMER, ENTER e quindi /1

Riproroduzione del disco o dell'unità USB

Operazioni di riproduzione

Per avviare la riproduzione o sospenderla

Coni dischi:

CD

11

Con l'unità USB:

USB

11

Per interrompere la riproduzione

• Se si preme nuovamente CD /II o USB /II dopo avee arrestato la riproduzione, il brano prima in esecuzione viene riprodotto dall'inizio (funzione "Resume Play", o ripristino della riproduzione). Per annullare esta funzione è sufficiente premere nuovamente.

Per selezionare una traccia

Per scorrere velocemente in avanti o all'indietro lungo una traccia

(Mantenerepremuto)

Per arrestare l'avanzamento o l'inversione rapida · rilasciare il tasting.

Per selezionare una cartella

FOLDERSKIP

Per impedire l'espulsione del disco

Épossiblebloccare ilcassetto del disco.

Mentre il sistema è in standby...

Sull'unità principale:

(Mantenere premuto)

LOCKED UNLOCKED (Bloccato) (Disattivato)

Modi di riproduzione

Riproduzione ripetuta*1

Display Indicatore Funzione
REPEAT 1	1	Ripete la traccia attuale.
REPEAT FOLD*2		Ripete la riproduzione della cartella attualmente selezionata.
REPEAT ALL		Ripete tutti i conteniuti o tutti i file programmati.
REPEAT OFF —		Cancellazione della riproduzione ripetuta.

Riproduzione casuale*1

A riproduzione ferma...

1

RANDOM

RANDOM NORMAL

(Attivato) (Disattivato)

Sul display appeare I'indicatore (riproduzione in ordine casuale).

2 Premere CD /II o USB /II per avviare la riproduzione casuale.

Riproduzione programmata*1

A riproduzione ferma...

1 Visualizzare lo schermo di accesso ai programmi:

PROGRAM

Sul display appeare I'indicatore PGM.

2 Selezionare un numero di traccia (sino a 32 tracce):

Con il CD selezionare un numero di traccia. Con i file MP3, WMA e WAV selezionare un numero di cartella e quindi un numero di file.

Per annullare un passo di programmazione - premere CANCEL.

Per annullare l'intera programmazione premere a lungo CANCEL.

Se si tenta di programmare la traccia numero 33 appare "PGM FULL" e non è possibile procedere.

3 Premere CD /II o USB /II per avviare la riproduzione programmata.

Per controllare il contento della programmazione • premere I_▲ o ▷I a riproduzioneferma.

Per uscire alla riproduzione programmata-premere PROGRAM a riproduzione ferma. Sul display apparirà "NORMAL".

Il programma salvato si cancella.

*1 Questi modi di riproduzione s'interrompono nei seguenti casi:

Quando si spegne il sistema.

Quando il cassetto portadisco è aperto quando è selezionata la sorgente "CD".

Quando non è collegata un'unità USB di memoria di massa quando è selezionata la sorgente "USB".

*2 Appare solo con i file MP3/WMA/WAV.

Riproroduzione del componente esterno

Lettore audio ecc.

1 Selezionare la sorgente "AUDIO IN":

(Dall'unità principale)

TUNER/ AUDIO IN

(Premere ripetutamente) (Premere ripetutamente)

2 Avviare la riproduzione dall'apparecchio esterno.

Regolazione del livello di ingresso audio

Il livello dell'ingresso audio è modificabileattraverso la presa AUDIO IN:

• Il massimo livello d'ingresso audio selezionabile è "A.IN LEVEL3".

Dispositivo digitale

• Per istruzioni sul collegamento si prega di vedere la sezione "Collegamento dell'apparecchio digitale" a pagina 7.
• Questoistema è compatibile con il formato PCM lineare (con frequenza di campionamento di 32, 44,1 o 48 kHz).

1 Selezionare la sorgente"DIGITAL IN":

(Dall'unità principale)

TUNER/ AUDIO IN

(Premere ripetutamente) (Premere ripetutamente)

2 Avviare la riproduzione dall'apparecchio esterno.

Riproduzione dell'iPod o dell'iPhone

Operazioni di riproduzione

Per avviare la riproduzione o sospenderla

Per selezionare una traccia

Per fare avanzare o retrocedere rapidamente la traccia

(Mantenerepremuto)

Per selezionare una lista di riproduzione

(1)

1

1

1

Per selezionare la riproduzione casuale

Suldis

(riproduzione in ordine casuale).

Per riproduire ripetutamente le trace

Suldis

(riroduzione in modalità di ripetizione).

Per porre l'iPod/iPhone nel modo di risparmio energetico

(Mantenerepremuto)

Le informazioniamente sullo schermodell'iPod o iPhone differiscono in base al modello.

Ricarica della batteria dell'iPod o delliPhone

Sull'unità principale:

(Mantenere

premuto)

(L'iPod o l'iPhone

si ricarica)

(Disattivato)

Quando sicollege l'iPod o l'iPhone

all'apparecchio contre si trova in st.

quest'ultimo si accende selezionando

automatically la sorgente iPod.

Uso dei menu

Per visualizzare un menu o ritornare a quello precedente

Per selezionare una voce del menu

TUNING/PTY

NOTA:

Alcuni iPod e iPhone potrebbero non operare nel · modo atteso.

Alcuni iPod e iPhone sono gestibili escludivamente · dal proprio menu.

L'iPod touch o l'iPhone delve essere usato

direttamente nei seguenti casi:

Per premere il tasto Home.

Per selezionare le icone applicative sullo - schermo Home.

Per fare scorrere il cursore.

• Per maggiori informazioni sul loro uso si rimanda al relativo manuale.

Impostazione dell'uscita video dell'iPod/iPhone

Prima di riproduire file video o foto sul teilevisore o sull'iPod/iPhone selezionare l'uscita video appropriata.

Mentre il sistema è in standby...

V.OUT ON	Visualizza i file video o le fotto sullo schermo del teilevisore.
V.OUT OFF	Visualizza i file video o le foto sull'iPod/iPhone.

Ascolto della radio

Ricerca delle stazioni

1 Selezionare "FM" come sorgente:

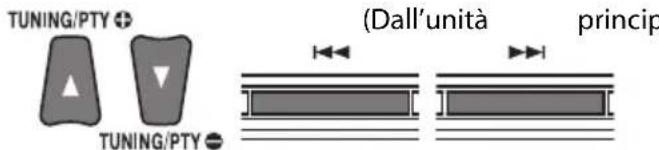

2 Ricercare una stazione:

(MantenerMantenere premuto) premuto)

Ilsystemaarresta la ricerca delle stazioni quando ne individuauna dal segnale sufficientementeforte.

Per arrestare manualmente la ricerca premere

TUNING o TUNING (oppure i o del'unita principale).

• Quando si preme ripetutamente TUNING

o TUNING (oppure 丨 < 口 > dell'unita principale) la frequenza cambia a passi fissi.

Miglioramento della ricezione

Se la ricezione FM è debole

TUNER MODE

FM MONO FM AUTO

(Modo monofonico) (Disattivato)

Quando si attiva il modo monofonico ("FM MONO") la riscione migliorara. Si perdeuggastia I'effetto stereo.

Per ripristinare l'effetto stereo premere nuovamente TUNER MODE sino a selezionare "FM AUTO".

• Quando si selezione "FM AUTO", in funzione della forza del segnale l'apparecchio selezione automaticamente il modo di ricezione automatico o manuale.

Preimpostazione delle stazioni

É possible predefinire fino a 30 stazioni FM.

Mentre si ascolta la stazione d'interesse...

1 Visualizzare lo schermo d'impostazione del canale preimpostato:

MEMORY

2 Scegliere un numero di preimpostazione e salvarvi la stazione sintonizzata:

PRESET

Sintonizzazione su una stazione preimpostata

oppure

PRESET

PRESET

Ricezione di stazioni FM con il Radio Data System

Radio Data System consente alle stazioni FM di inviare un segnale aggiuntivo insieme ai segnali dei programmi normali.

• Per ulteriori informazioni sul Radio Data System, visitare il site Web all'indirizzo http://www.rds.org.uk.

Peramente le informazioni dei segnali Radio Data System

AUTO	Visualità la frequenza e quindi il nome del servizio di programmi
PS	Visualità il nome del servizio di programmi
RT Visualità i testi radio

• Se le stazioni non trasmettono i relativi segnali sul display apparente "NO PS" o "NO RT".
• Quando ilsystema non riceve i segnali Radio Data System appeare la frequenza.

Ricerca PTY

Specificandone il codice PTY è possibile cercare tra le stazioni preimposte il programma di tipo desiderato.

Mentre si ascolta una stazione...

1

MENU/PTY

2 Selezionare un codice PTY e avviare la ricerca:

TUNING/PTY

TUNING/PTY

Sul display appaiono "SEARCH" e i codici PTY selezionati. Non appena la trova, il sistema sintonizza la stazione selezionata.

• Per terminare la ricerca, premere CANCEL.
• Se non viene individuato alcun programma, viene visualizzato "NOT FOUND".

Localizzazione dei guasti

In caso di problemi con il sistema, prima di rivolgersi all'assistenza tecnica controllare se l'élenco presente contiene la soluzione al problema.

Generali
Ilsystema non si accende.	La spina del cavo di alimentazione non è stata inserita saldamente. Inserirla in modo corretto.
Le regolazioni o le regolazioni vengono cancellate improvisamente prima di completare l'operazione.	Esiste un limite di tempo. Ripetere la procedura.
È impossibile utilizzato il telecomando per gestire il systema.	Il segnale del telecomando incontrà un ostacolo prima di raggiungere il sensore del systema (ubicato a sinistra del display). La batteria è scarica.
Non si sente alcun suono dai diffusori.	I collegamenti dei diffusori non sono corretti o sono allentati. Le cuffie sono colgate.
Timer
Il timer di riproduzione non funziona.	Il systema è stato accesso prima dell'istante di attivazione del timer. Il timer inizia ad operare soltanto quando si spegne il systema.
Disco/USB
Non si riesce a riproduire il disco o l'unità USB di memoria di massa.	Il disco non è stato inserto correttamente. Reinserire il disco nellettore con l'etichetta rivolta verso l'alto. Il disco è stato registrato con la "scrittura a pacchetto (sistema di file UDF)". La riproduzione non riesce. L'unità USB di memoria di massa non è correttamente collegata.
La riproduzione delle cartelle e delle tracce non avviene nell'ordine atteso.	Ordine di riproduzione viene determinato al momento della registratione delle cartelle e delle tracce. Esso dipende infatti dal programma applicativo impiegato per la scrittura dei file.
Il suono riprodotto dai dischi o dall'unità USB di memoria di massa presente discontinuità.	disco è graffiti o sporco. I file MP3 o WMA non sono stati registrati correttamente.
Il suono proveniente dall'unità USB di memoria di massa subisce interruzioni.	I disturbi e l'elettricità statica sono in grado di interrompere il suono. In tal caso si suggerisce di spegnere il systema e di sc Collegare e quindi ricollegare l'unità USB di memoria di massa.
Non è possibile aprire o chiudere il cassetto del disco.	Il cavo di alimentazione non è collegato alla rete elettrica. L'espulsione del disco è stata proibita. Appare"LOCKED"(vedere la sezione "Per impedire l'espulsione del disco" a pagina 12).
Apparechio esterno
Quando si selezione la sorgia "DIGITAL IN" non si sente alcun suono.	Controllare l'impostazione d'uscita dell'apparecchio digitale collegato. Impostarla come per il segnale PCM.
iPod/iPhone
· Ilsystema non riconosce l'iPod o l'iPhone. · Non è POSSIBLE gestire l'iPod o l'iPhone dal systema.	iPod o l'iPhone non è correttamente collegato. Collegarlo correttamente usingando l'adattatore per base di supporto (dock).
Ilsystema non ricarica l'iPod o l'iPhone.	È selezionato "CHARGE OFF". Selezionare "CHARGE ON"(vedere la sezione "Ricarica della batteria dell'iPod o dell'iPhone" a pagina 14).
Radio FM
L'ascolto di trasmissioni è disturbato da interferenze.	Il collegamento dell'antenna non è corretto oppure è allentato. L'antenna FM non è stata estesa e posizionata correttamente. Le scariche elettrostatiche emesse dal proprio corso possono essere disturbi. Qualora è accaada si raccomanda di spegnere e quando riaccendere l'apparecchio.

Manutenzione

Per ottenerile glioriperestazioni dal systemasi raccomanda di mantenere ben puliti i dischi e il meccanismo di rotazione.

Manipolazione dei dischi

Per rimuovere il disco alla custodia, tenerlo per il - bordo e premere leggermente nel foro centrale.

Non toccare la superficie lucida del disco; non piegarlo.

Dopo l'uso, riporre il disco nella custodia.

Nel rimetterlo nella sua custodia, fare attenzione a non graffiti il disco.

Evitare l'esposizione alla luce solare diretta, a - temperature estreme e all'umidità.

Per pulire il disco:

Pulire il disco con un panno morbido con un movimento diretto dal centro verso il bordo.

Pulizia del sistema

Eliminare le macchie con un panno morbido.

Se ilsystema è molto sporco, pulirlo con un panno inumidito con una soluzione di acqua e detergente neutro e ben strizzato; quando asciugare con un panno asciutto.

Per evitare di deteriorare, danneggiare o rimuovere la vernice dal systema, fare attenzione a quanto segue:

NON delve essere pulito conecessiva forza. - NON usare solvente o benzina. -

NON applicarvi sostenze volatili, ad esempio - insetticidi.

NON lasciare plastica o gomma a contatto con le superfici dell'unità per lungo tempo.

Specifiche

Unità principale (CA-UXJ33)

Generali

Alimentazione: CA 230V 50 Hz

Consumo elettrico (durante l'uso): 45 W

Consumo elettrico (in standby): 0,50 W o meno

Dimensioni (approssimative) (L× A× P)

214mm× 119,5mm× 238,5mm

Peso (approssimativo): 2,2 kg

Amplificatore

Potenza uscita: 30W + 30W a 4 (10% THD)

Ingresso audio: AUDIO IN: Cavo con minispinotto stereo (Ø 3,5 mm)

500 mV/50 kΩ (presso "Level 1")

250 mV/50 kΩ (presso "Level 2")

125 mV/50 kΩ (presso "Level 3")

Uscita audio: SUBWOOFER OUT: 2 V/10 kΩ

PHONES: Cavo con minispinotto stereo (ø 3,5 mm): 5 mW/32 Ω

Ingresso digitale (ottico):

DIGITAL IN: da -15 dBm a -24 dBm (660 nm ± 30 nm)

Compatible con il fornato PCM lineare

(con frequenze di campionamento di 32, 44,1 e 48 kHz)

Impedenza dei diffusori: 4Ω-16Ω

Sintonizzatore

Frequenza FM: 87,50 MHz - 108,00 MHz

USB

Specifiche USB: compatible con l'interfaccia USB 2.0 Full-Speed

Apparecchi compatibili: memoria di massa

Sistema compatibile: FAT16 e FAT32

Potenza uscita: 5VCC = 1A

iPod/iPhone

Potenza uscita: 5VCC = 1A

Uscita video:VIDEO OUT: Composito

Diffusore (SP-UXJ33)

Tipodi diffusori: 2 diffusori Bass-Reflex a 2 vie

Diffusori:

Woofer: 12,0 cm cono × 1

Tweeter: 4,0cm cono × 1

Capacità di gestione di energia: 30 W

Impedenza: 4Ω

Gamma di frequenza: 47 Hz a 20 000 Hz

Livello di pressione sonora: 83 dB/W·m

Dimensioni (approssimative) (L× A× P)

156mm× 262mm× 222mm

Peso (approssimativo): 2,7 kg ciascuno

Design e specifiche soggetti a modifiche alla preavviso.

JVC
