MANUALE UTENTE PDP5080XA PIONEER

Il simbolo del lampo con terminale a forma di freccia situato all'internalo di un triangolo equilatero serve ad awvisare l'utilizzatore della presenza di una "tensione pericolosa" non isolata nella struttura del prodotto che potrebbe essere di un'intensità tale da provocare scosse elettriche all'utilizzatore.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENZIONE:

PER EVITARE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), NON CI SONO PARTI INTERNE LA CUI MANUTENZIONE POSSA ESSERE EFFETTUATA DALL'UTENTE. IN CASO DI NECESSITA, RIVOLGERSI ESCLUSIVAMENTA A PERSONALE DI SERVIZIO QUALIFICATO.

Il punto esclamativo in un triangolo
equilatero serve ad visare l'utilizzatore
della presenza di importanti istruzioni di funzionamento e manutenzione riportate nel libretto allegato al prodotto.

D3-4-2-1-1_It

Se si vuole eliminare quello prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un systema di raccolta differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e riciclo.

I privati cittadini dei paesi membri dell'UE, di Svizzera e Norvegia, possono restituire alla cun costo i loro prodotti elettronici usati ad appositi servizi di raccolta o a un rivenditore (se si desidera acquistare uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In quost mode, si e sicuri che il proprio prodotto eliminato subir il tratamento, il recupero e il riciclo necessari per prevenire gli effetti potenzialmente negativi sull'ambiente e sulla vita dell'uomo.

K058_A_It

AVVERTENZA

L'interruttore principale (G) dell'apparecchio non stagca complemente il flusso di corrente elettrica alla presa di corrente alternata di rete. Dal momento che il cavo di alimentazione costituisce l'unico dispositivo di distacco dell'apparecchio alla sorgente di alimentazione, il cavo stesso deve essere staccato alla presa di corrente alternata di rete per sospendere complemente qualsi asi flusso di corrente. Verificare quindi che l'apparecchio sia stato installato in modo da poter procedere con facilità al distacco del cavo di alimentazione alla presa di corrente, in caso di necessità. Per prevenir pericoli di incendi, inoltre, il cavo di alimentazione deve essere staccato alla presa di corrente alternata di rete se si pensa di non utilizzato l'apparecchio per periodi di tempo relativamente lunghi (ad esempio, durante una vacanza). D3-4-2-2-a_A_It

ATTENZIONE

Questo apparecchio non è impermeabile. Per prevenir pericoli di incendi o folgorazioni, non posizionare nelle vicinanze di questo apparecchio contentitori pieni di liquidi (quali vasi da fiori, o simili), e non esporre l'apparechio a sgocciolii, schizzi, pioggia o umidità.

D3-4-2-1-3 AIt

Questo prodotto è conforme con la Direttiva Bassa Tensione 2006/95/CE e con la Direttiva EMC 89/336/CEE, emendra datedle Direttive 92/31/CEE e 93/68/CEE.

ATTENZIONE

Prima di collegare per la prima volta l'apparecchio alla sorgente di alimentazione leggere attendamente la sezione che segue.

La tensione della sorgente di elettricità differisce da Paese a Paese e da regione a regione. Verificare che la tensione di rete della zona in cui si intende utilizzato l'apparechio sua quale corretta, come indicato sul pannello posteriori dell'apparechio stesso (ad es.: 230 V o 120 V).

D3-4-2-1-4_A_It

ATTENZIONE

Questo appearechio è dotato di una spina con messa a terra,一则 di una spina con un terzo spinotto (per la messa a terra). Questo tipo di spine si inserisce solamente in prese di corrente dello stesso tipo,一则 con attacco per messa a terra. Se non si riesce ad insereire la spina nella presa di corrente di casa, rivolgersi ad un elettricista qualificato per far sostituire la presa alla parete con una dotata di attacco per la messa a terra. Non annullare la scopo di sicurezza della spina con messa a terra.

Condizioni ambientali di funzionamento

Gamma ideale della temperatura ed umidità dell'ambiente di funzionamento:
da +0 °C a +40 °C (da +32°F a +104°F), umidità relativiva inferiore all'85 % (fessure di ventilazione non bloccate)
Non installare l'apparecchio in luoghi poco ventilati, o in luoghi esposti ad alte umidità o alla diretta luce del sole (o a sorgenti di luce artificiale molto forti).

Sulle etichette affisse a quello apparecchio appaiano i simboli più autrescritti. Essi hanno lo scopo di allertare l'utilizzatore ed il personale di manutenzione dell'apparecchio sulle condizioni di potenziale pericolò.

AVVERTENZA

Questo symbolo si riferisce a pratiche rischioe o non sicure delle quali possono derivare lesioni personali ovvero danneggiamenti alle cose.

ATTENZIONE

Questo symbolo si riferisce a pratiche rischiose o non sicure delle quali possono derivare lesioni personali gravi o fatali.

ATTENZIONE

Per evitare il pericolò di incendi, non posizionare sull'apparecchio dispositivi con fiamme vivie (ad esempio una candela accesa, o simili).

D3-4-2-1-7a A It

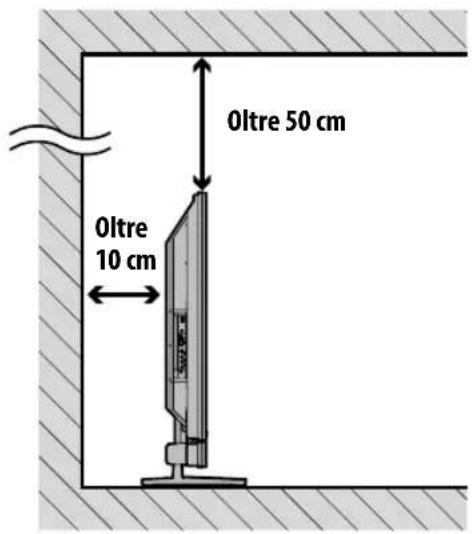

AVVERTENZA PER LA VENTILAZIONE

Installare l'apparecchio avendo cura di lasciare un certo spazio all'intorno dello stesso per consentire una adeguata circolazione dell'aria e migliorare la dispersione del calore. Nelle pagna 14 troverete informazioni sullo spazio minimo da riservare all'installazione.

ATTENZIONE

L'apparecchio è dotato di un certo numero di fissure e di aperture per la ventilazione, allo scopo di garantirne un funzionamento affidabile, e per proteggerlo dal surriscaldamento. Per prevenire possibili pericoli di incendi le aperture non devono mai venire bloccate o coperte con oggetti vari (quali giornali, tovaglie, tende o tendaggi, ecc.), e l'apparecchio non deve essere utilizzato appoggiandolo su tappeti spessi o suletto.

Tasto STANDBY/ON

STANDBY: Quando si trovav in modalità di attesa (standby), il flusso di corrente elettrica s'interrompe e l'unità non è più completeness operativa.

Indicatore STANDBY/ON: L'indicatore si accende di luce rossa quando l'unità si trova in modalità di attesa (standby), perché si accende di blu quando è accesa.

Indice

Grazie per averere acquistato quello apparecchio Pioneer.

Vi preghiamo di leggere a fondo queste istruzioni per l'uso, in modo da impiegare l'apparecchio in modo corretto. Una volta letto il presente manuale di istruzioni, conservato in un luogo sicuro per riferimento futuro. In alcuni Paesi o Regioni del mondo, la forma della spina di alimentazione e della presa di rete potrebbe differire da quella illustrata nei disegni. Il metod di collegamento e di utilizzo dell'unità rimane tutte invariato.

Se non specificato diversamente, le figure in questo manuale si riferiscono al modello PDP-5080XA.

#

01 Informazioni importanti per l'utilizzatore. 6
02 Precauzioni per la sicurezza. 8
Precauzioni per l'installazione. 9

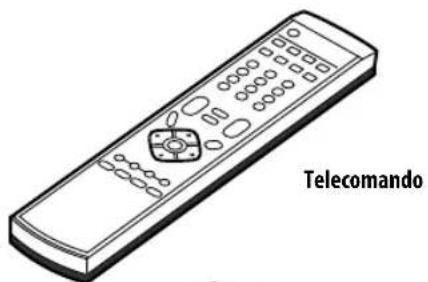

03 Accessori forniti in dotazione 10

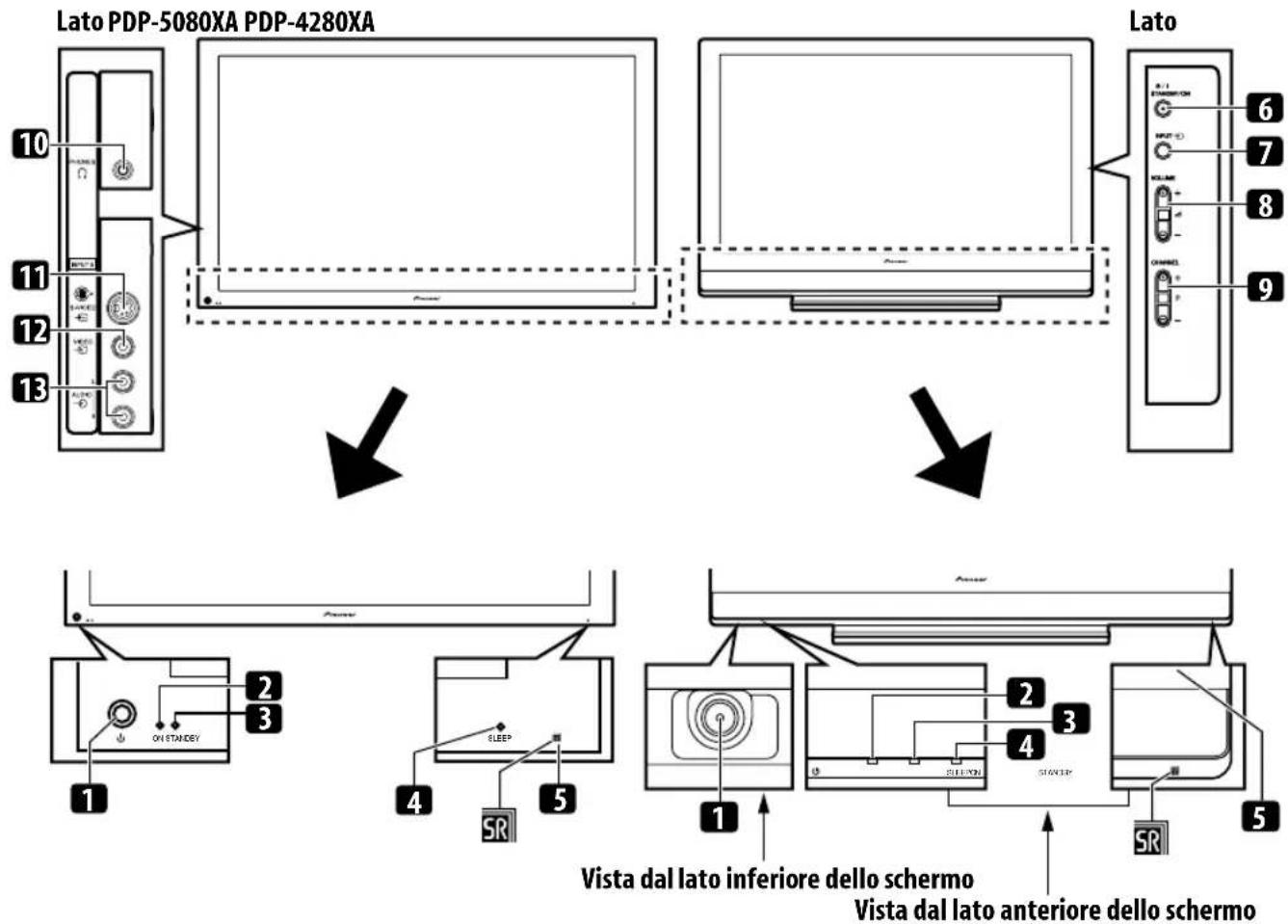

04 Denominazione delle parti 11
Televisore al plasma 11

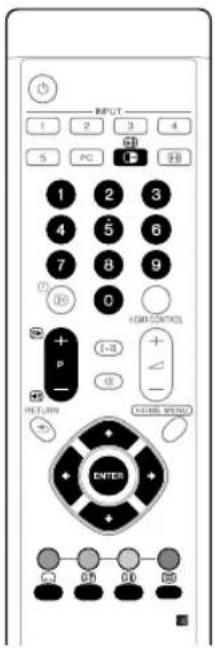

Telecomando 13
05 Preparazione. 14
Installazione del teilevisore al plasma. 14
Spostamento del teilevisore al plasma. 14

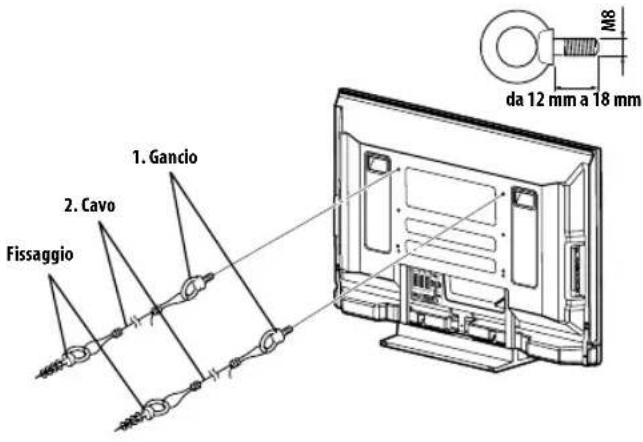

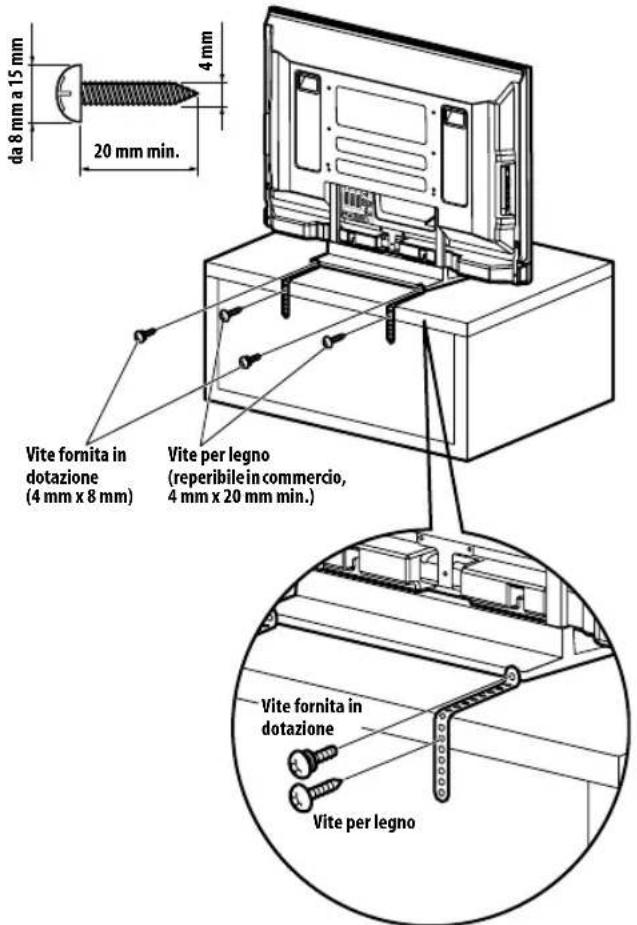

Prevenire il ribaltamento del teilevisore al plasma. 15

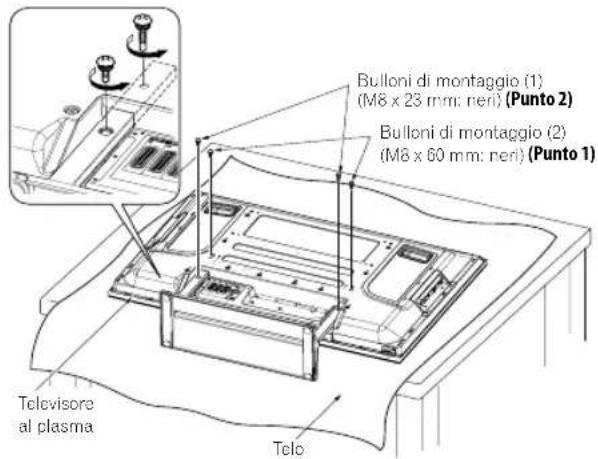

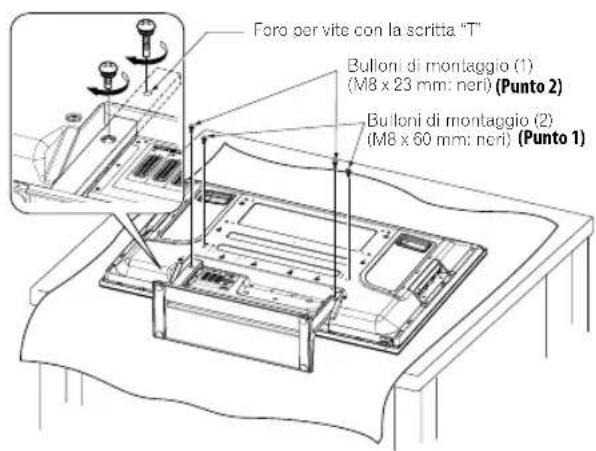

Montaggio/smontaggio del supporto Pioneer (solo per PDP-4280XA). 16

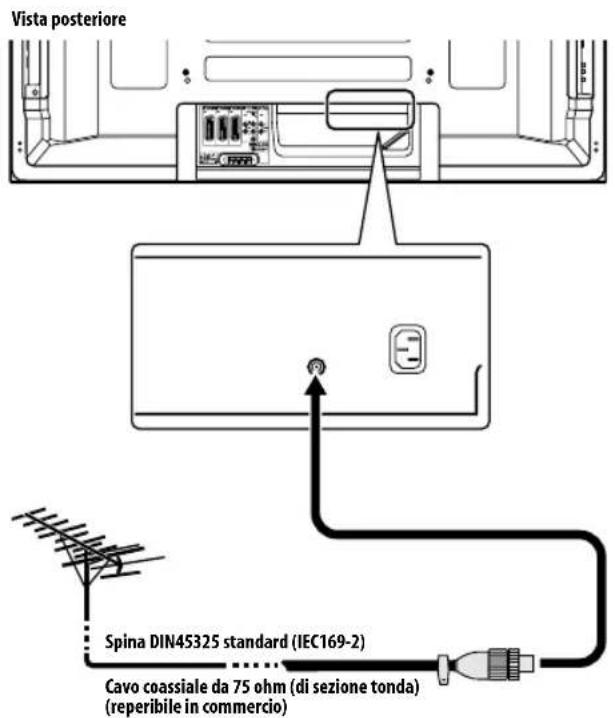

Collegamenti di base. 17
Preparazione del telecomando. 19

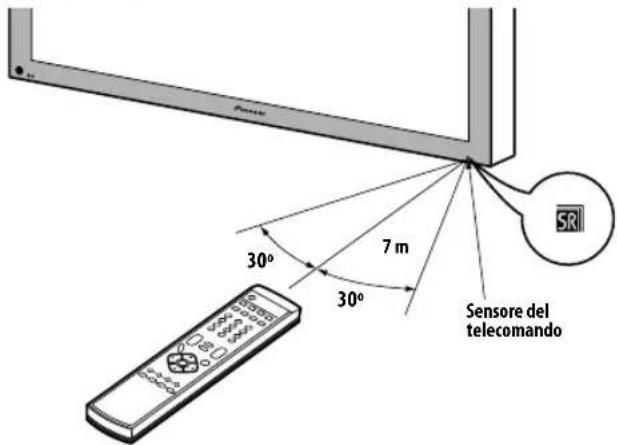

Raggio di azione del telecomando. 19
06 Visione dei programmi TV 20
Accensione dell'apparecchio. 20
Messa in attesa (standby) del systema 20
Perambiare canale 21

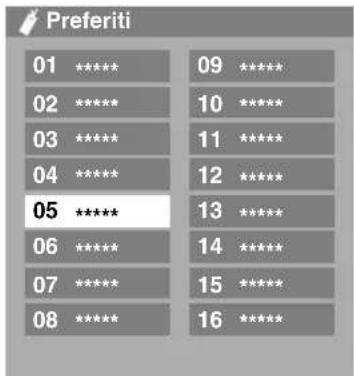

Sintonizzazione dei canali preferiti 21
Variazione del volume e audio 21
Cambiare il canale audio delle trasmissioni. 22

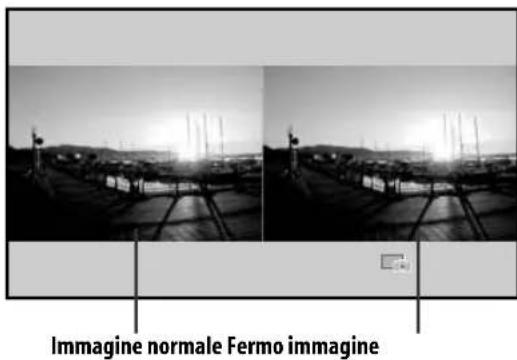

Blocco delle immagini 22

07 Il Menu Principale (HOME MENU). 23
Panorama del Menu Principale (HOME MENU). 23
Utilizzo del Menu Principale (HOME MENU). 23

08 Impostazione 24
Impostazione dei canali TV. 24

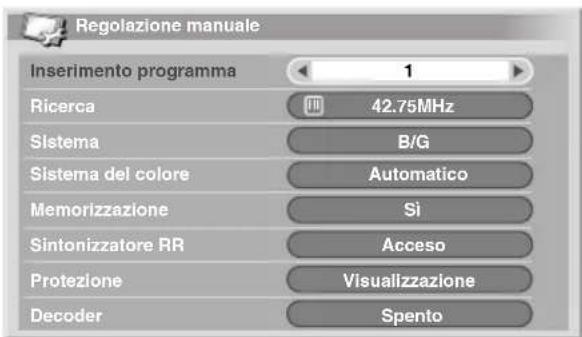

Impostazione manuale dei canali TV analogici 24
Riduzione del rumore video 25
Impostazione della protezione bambini 25
Selezione del terminale di ingressso per il decoder 25

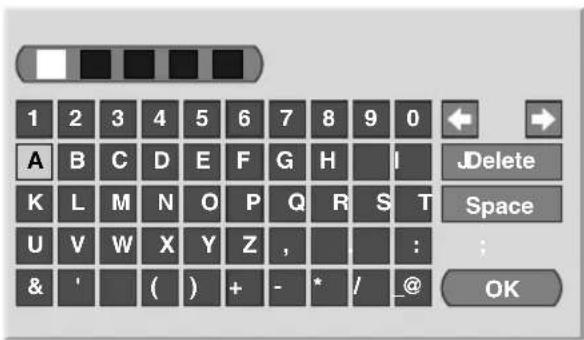

Etichettatura dei canali TV. 26

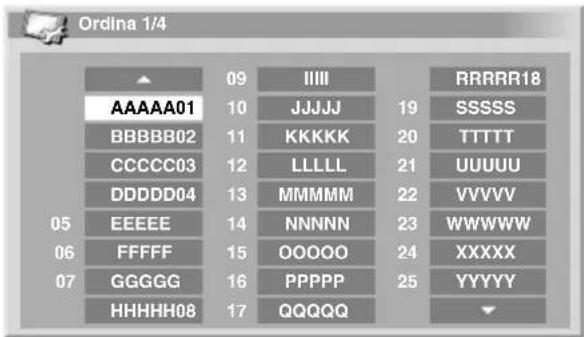

Ordinamento dei canali TV preimpostati 26
Impostazione della lingua 27

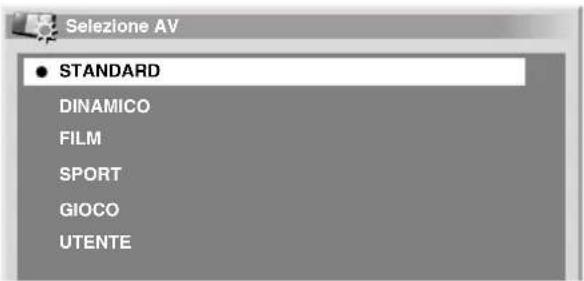

Selezione AV 27

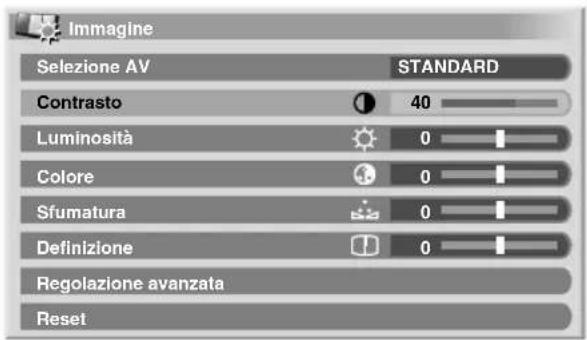

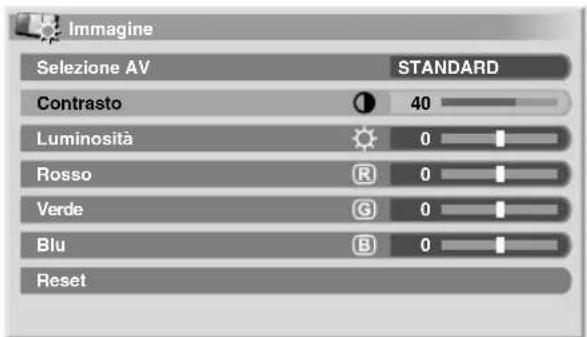

Regolazioni di base dell'immagine 28
Regolazione avanzata dell'immagine 29
Confronto delle regolazioni delle immagini sullo schermo 32

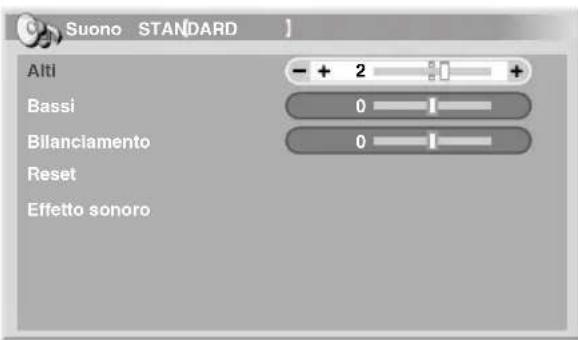

Regolazioni del suono 33
Comando di accensione 33

Indice

09 Utili impostazioni di regolazione . . . 35

Commutazione della modalità verticale di attivazione (solo sorgente AV) 35
Regolazione della posizione dell'immagine (solo sorgente AV) 35
Regolazione automatica della posizione dell'immagine e dell'orologio (solo sorgente PC) 36
Regolazione manuale della posizione dell'immagine e dell'orologio (solo sorgente PC) 36
Selezione di un tipo di segnale di ingressso. 36
Impostazione del systemà di colore 36
Selezione di una modalità di gioco. 37

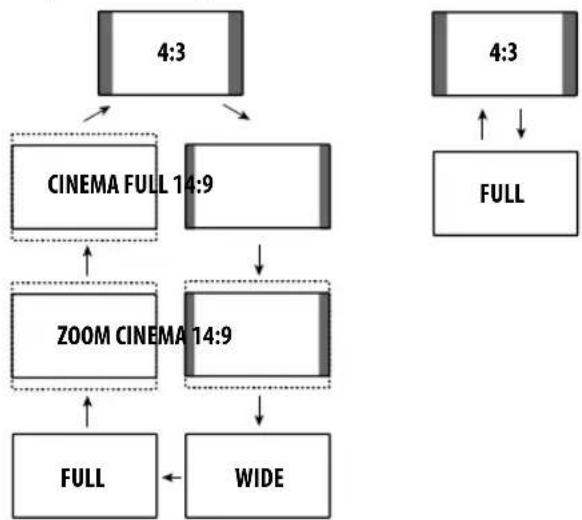

Selezione manuale delle dimensioni dello schermo . . . 37
Selezione automatica delle dimensioni dello schermo 38
Rilevazione delle maschere laterali 38
Modifica della luminosità di entrambi i lati dello schermo (Maschere laterali). 38
BluLED 39
Orbiter 39
Procedura video 39
Spegnimento con Timer. 39

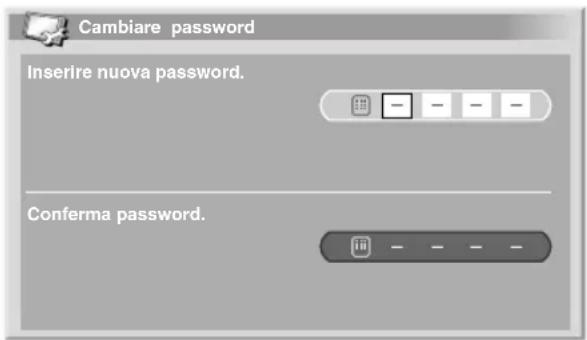

Utilizzo della password. 39

10 Utilizzo con altri appearecchi 41

Collegamento di unlettore DVD. 41

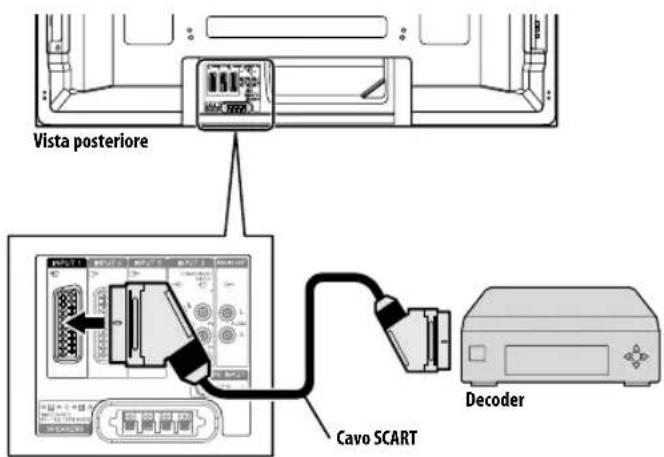

Collegamento di un decoder 41

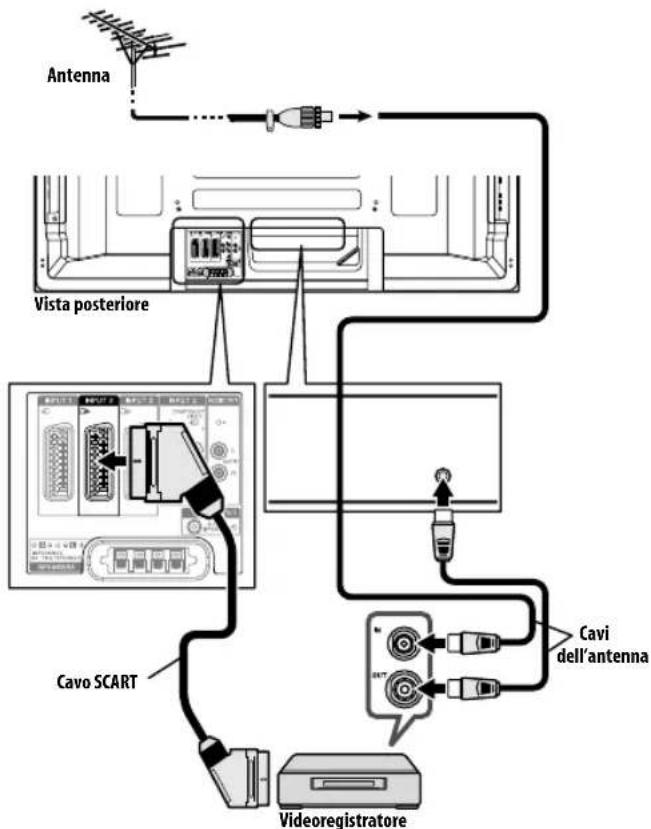

Collegamento di un videoregistratore. 42
Collegamento di una console per giochi o di una videocamera. 42

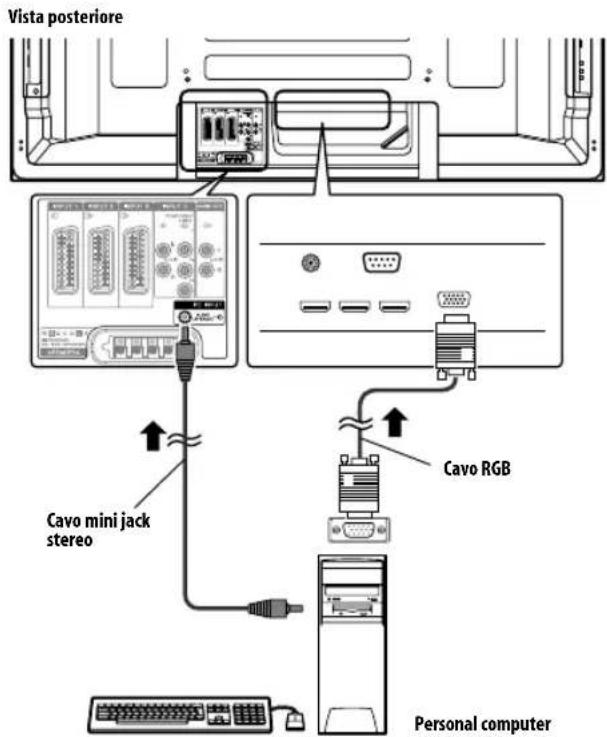

Collegamento di un personal computer 43

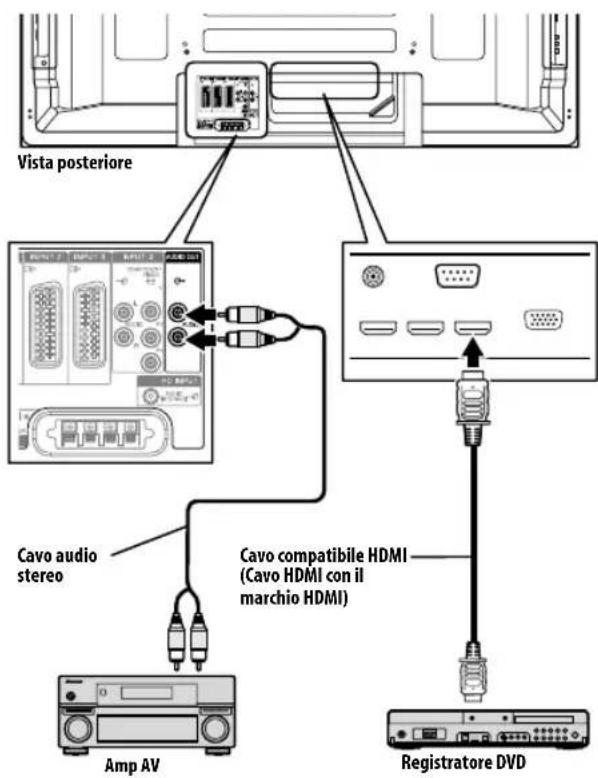

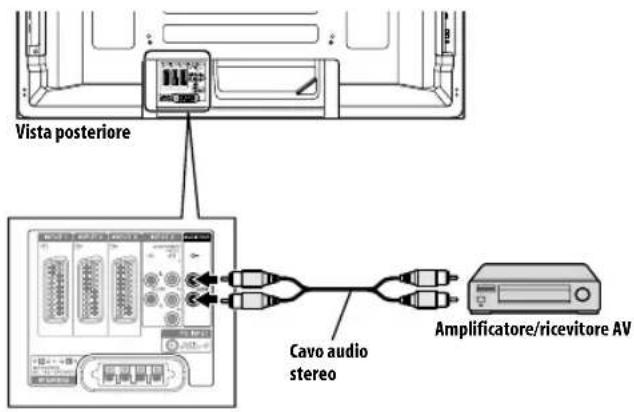

Collegamento di un amplificatore/ricevitore AV....43

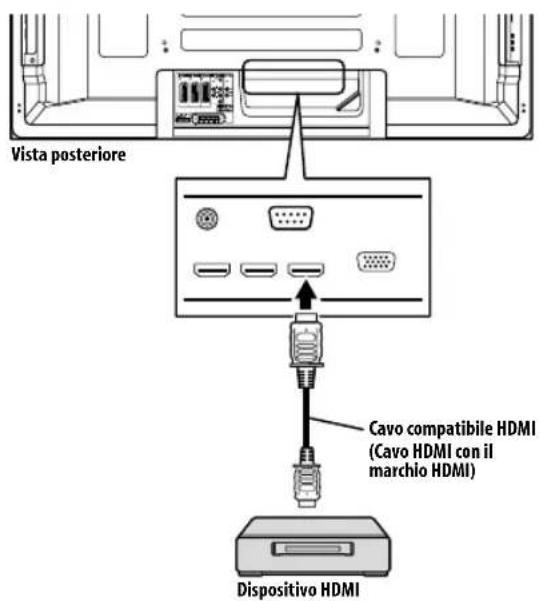

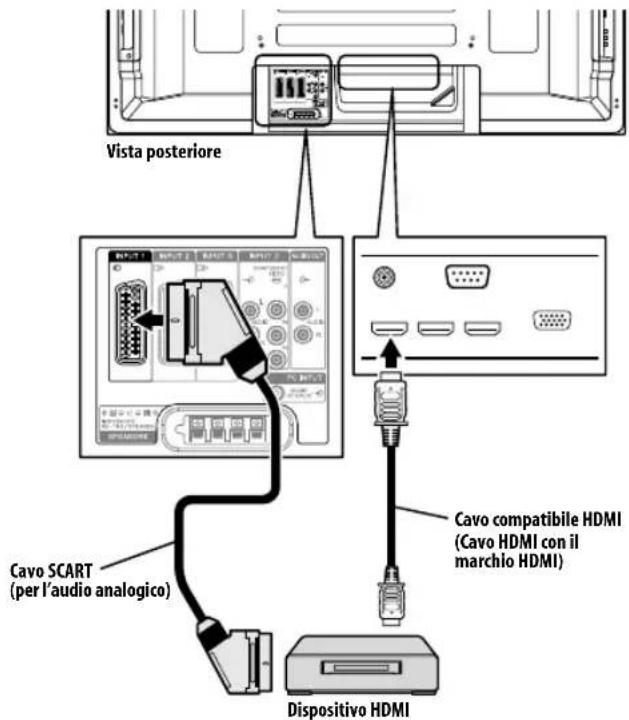

Utilizzo dell'ingresso HDMI 44

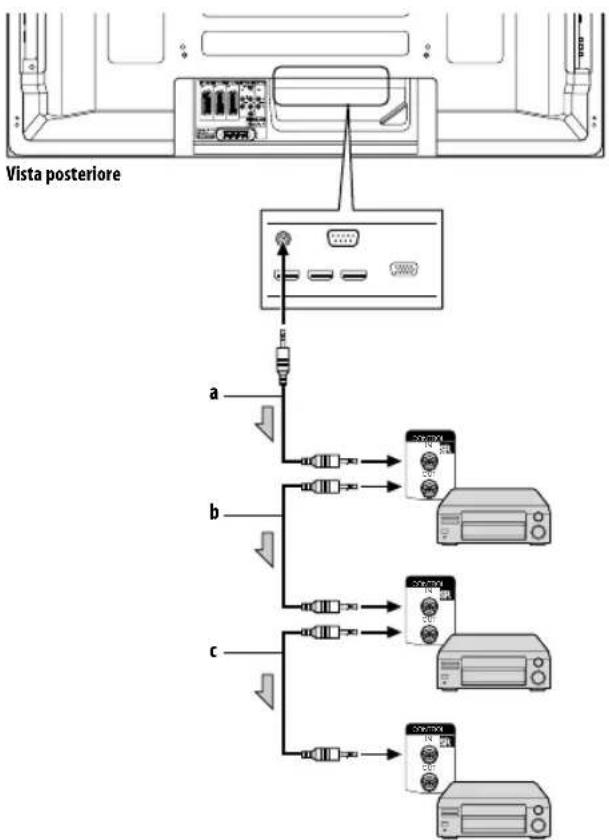

Collegamento dei cavi di controllo 46
Utilizzo della funzione i/o link.A 47

11 Utilizzo del Controllo HDMI 48

Utilizzo delle funzioni di Controllo HDMI 48

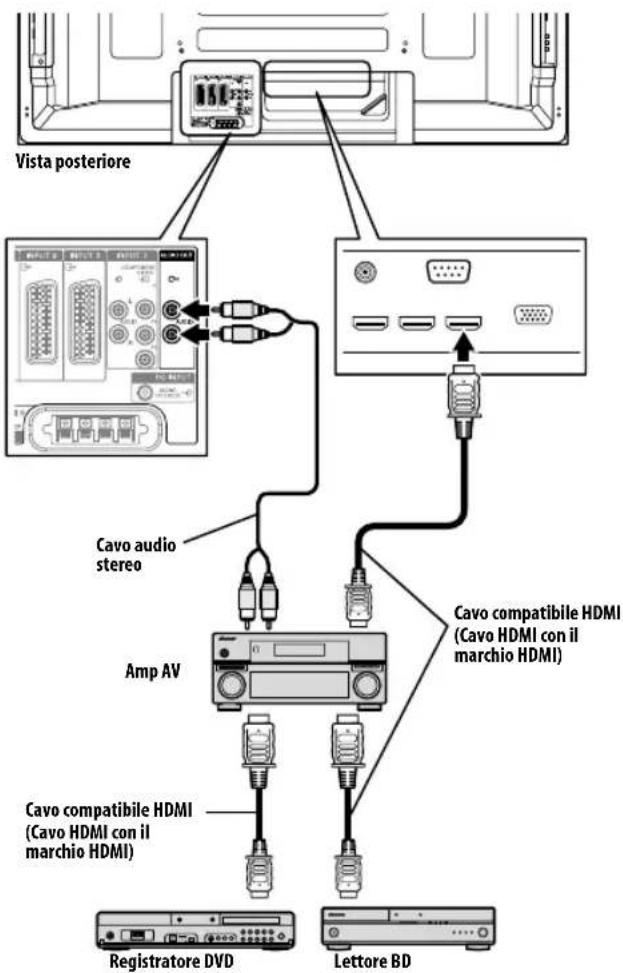

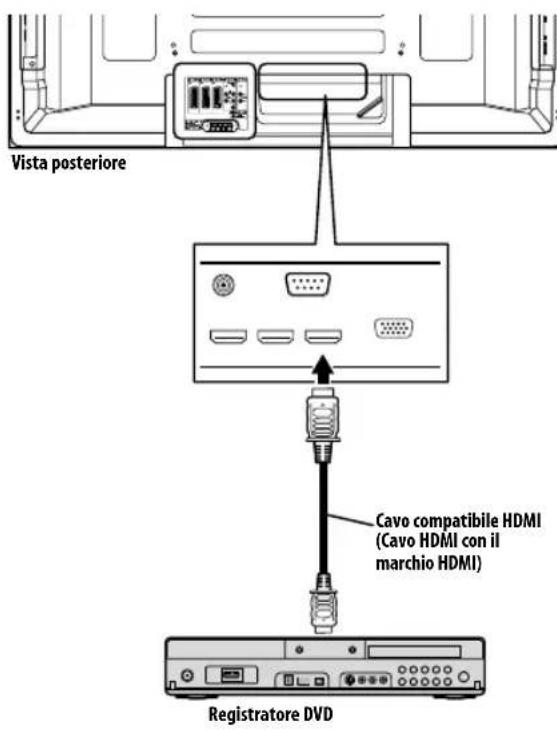

Effettuare i collegamenti del Controllo HDMI . 49

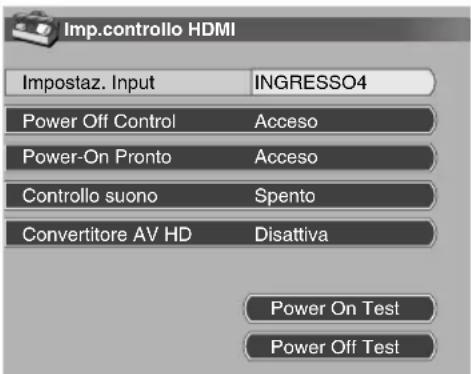

Impostazione del Controllo HDMI. 51
Utilizzo dei menu del Controllo HDMI. 53

12 Utilizzo del Televideo 54

Utilizzato delle funzioni Televideo 54

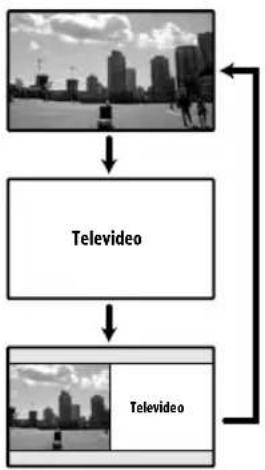

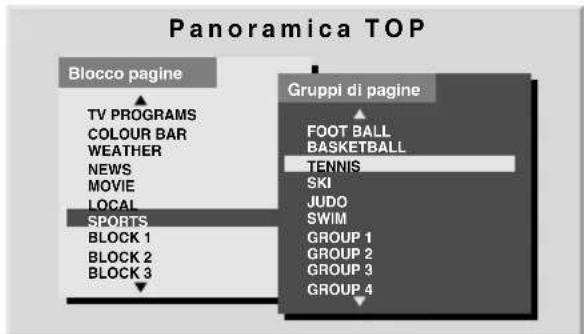

Utilizzo di base di Televideo 54

13 Informazioni aggintive 56

Risoluzione dei problemi 56

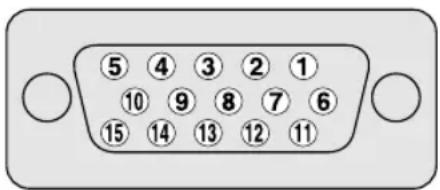

Denominazione dei segnali del connettore D-sub a 15 contatti 58

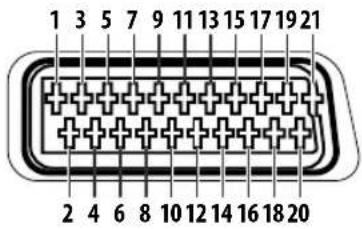

Assegnazione dei pin della presa SCART 59

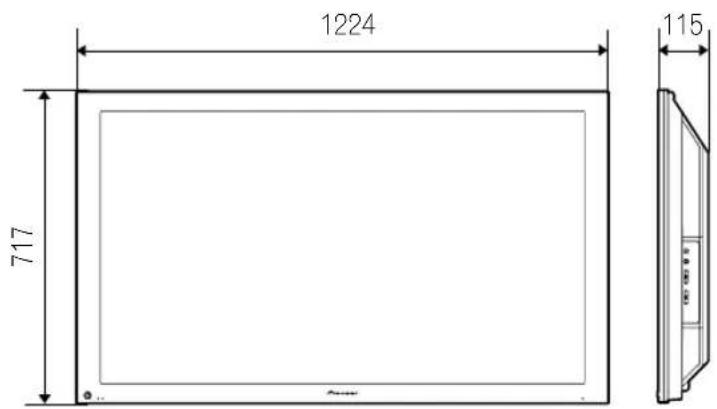

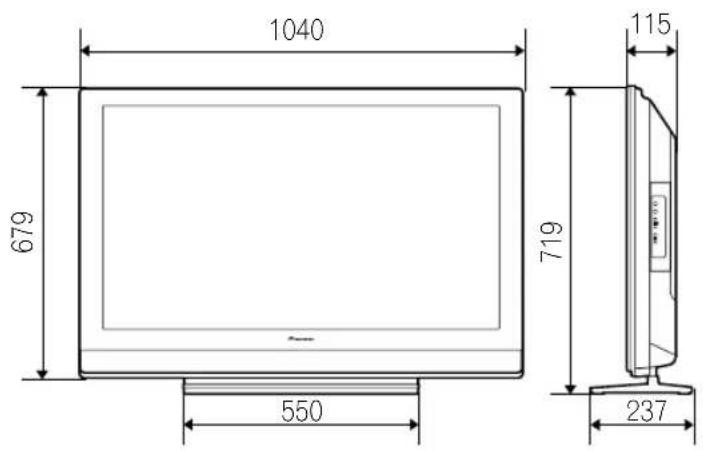

Caratteristiche tecniche 60

Capitolo 1

Informazioni importanti per l'utilizzatore

Lalettura anticipata delle informazioni che seguono vi consentiradi massimizzare il piacere che trarrete nell'utilizzo di questo tevisore al plasma Pioneer PDP-5080XA/PDP-4280XA.

Questo Pioneer PDP-5080XA/PDP-4280XA vi garantirà inoltre un'elevata qualità, durata ed fidabilità. Per ottenere immagini di eccezionale qualità, quello tevisore al plasma Pioneer incorpora una progettazione e costruzione all'avanguardia, con le technologie più precise e avanzate.

I teilevisori al plasma Pioneer PDP-5080XA/PDP-4280XA offrono quanti di meglio attualmente disponibile in fatto di Tecnologia di filtraggio del colore, in particolare la technologia denominata Direct Colour Filter. In questi modelli alla migliorara la riproduzione dei colori e dell'immagine rispetto ai modelli precedenti. Elimina inoltre la necessità di collocare fisicamente un pannello di vetro di fronte allo schermo al plasma,vantaggio che avicina sempre di più Pioneer al costante obiettivo di ridurre l'impatto ambientaleattraverso la riduzione degli scarti di materiale elettronico, sia durante la fase di produzione via durante il processo di riciclaggio.

Nel corso della propria vita operativa, la luminosità del teilevisore al plasma PDP-5080XA/PDP-4280XA di Pioneer si ridurà molto lentamente come si verifica nel caso di tutti gli schermi al fosforo (quali ad esempio i tradizionali tevisori a tubo catodico). Per godere a lungo delle immagini di eccezionale luminosità che questo tevisore al plasma Pioneer vi può offrire, vi raccomandiamo di leggere con attenzione e quindi osservare i consigli sull'utilizzo di seguito riportati:

Consigli sull'utilizzo

Tutti gli schermi al fosforo (compresi i convenzionali teilevisori a tubocatodico) subiscono l'influenza delle immagini statiche visualizzate per periodi estesi. I teilevisori al plasma non fanno eccezione a esta regola. Con I'adozione di alcune precauzioni fondamentali, è tuttavia possibile evitare la visualizzazione sullo schermo degli effetti post-immagne permanenti. Osservando le raccomandazioni di seguito illustrate, potrete quando garantire al vostro teilevisore al plasma una vita più lunga nonché risultati visivi di grande soddisfazione:

• Ogni qualvolta vi è possibile, evitate di visualizzare frequentemente la stessa immagine oppure immagini dinamiche virtually immobili, quali ad esempio le immagini rawvicinate oppure di video giochi caratterizzati da porzioni statiche.
  Non visualizzate le trasmissioni Televideo per periodi estesi.
• Evitate la visualizzazione prolungata sullo schermo dei testi OSD, quelli provenienti da un decoder, da unlettore DVD, da un videoregistrar o da altri componenti.
• Durante la visione di immagini fisse provenienti da un appearecchio TV, da un videoregistrar, da unlettore DVD o da altricont componenti alla, non mantenete visualizzata per lunghi periodi la stessa immagine in modalità di fermo immagine o di pausa continua.
• Evitate di visualizzare per lunghi periodi immagini caratterizzate contemporaneamente da aree molto luminose e da aree molto scure affiancate l'una all'altra.
• Durante l'esecuzione di videogiochi, vi raccomandiamo di fare utilizzato delle impostazioni offerte alla modalità "GIOCO" apparente alla funzione "Selezione AV". Si sconsiglia tutte di usare questa modalità per periodi di tempo prolongati.

• Successivement all'esecuzione di un videogioco, oppure alla visualizzazione di un'imagine fissa, è consigliabile vedere normali immagini dinamiche con l'impostazione di schermo "WIDE" o "FULL" di durata superiore a tre volte la durata della precedente imagine fissa.

• Successivamente all'utilizzo del teilevisore al plasma, ricordatevisi sempre di riportarlo nella modalità "STANDBY".

Consiglio sull'installazione

Il tevisore al plasma Pioneer PDP-5080XA/PDP-4280XA è molto sottile. Per garantire la sicurezza, durante il montaggio o l'installazione del tevisore al plasma, non mancate di adottare le misure più opportune affinchéesso non cada al verificarsi di vibrazioni o di movimenti accidentali.

Questo apparecchio deve essere installato utilizzato solamente le parti e gli accessori progettati da Pioneer. L'utilizzo di accessori di altra provenienza in luogo del supporto o delle apposite staffe di installatione realizzate da Pioneer cui rendere l'apparechio instabile e quindi divenire causa di lesioni personali. In caso di installatione personalizzata, vi raccomandiamo di rivolgervi al vostro rivenditore. La corretta installatione dell'apparechio cui essere garantita solamente da tecnici esperti e qualificati.

Pioneer non si assumera alcuna responsabilita in seguito ad incidenti o danni causati dall'utilizzo di parti ed accessori costruiti da alte società, da un'installazione o stabilizzazione inadequate inadeguata, da un uso errato, dall'apporto di modifiche non consentite o da catastrofi naturali.

Per evitare malfunzionamenti e surriscaldamenti, durante l'installazione accerlatevi che le prese di ventilazione dell'unità principale non siano bloccate e che vi sia un'adeguata dispersione di calore:

Funzione di protezione del teilevisore al plasma

L'intensità dello schermo si riduce lievamente quando"This visualizzazione per lungo tempo immagini fisse (quali ad esempio fotografia ed immagini provenienti da un computer). Questo comportamento è dovuto alla funzione di protezione teilevisore al plasma, la quale automaticamente regola la luminosità in modo da proteggere lo schermo al rilevamento di immagini fisse; non si tratta pertanto di un malfunzionamento. La riduzione di intensità aviene molto快来 che un'immagine fissa viene rilevata per circa tre minuti.

Informazioni sulla difettosità dei pixel

I teilevisori al plasma visualizzano le informazioni per mezzo dei pixel. I pannelli al plasma dei teilevisori Pioneer sono caratterizzati da un numero elevatissimo di pixel. (Dipendenteamente alla grandezza del pannello: otre 2,3 milioni di celle nei pannelli da 42 pollici, otte 3,1 milioni in quelli da 50 pollici). Tutti i pannelli al plasma di Pioneer nascono da un elevatissimo livllo technologico di precisione ed inolre sono sottoposti a rigorosi controli di qualità. In casi molto rari, tuttavia, alcuni pixel rimangono permanentemente spenti oppure permanentente accesi, risultando nella visualizzazione sullo schermo di corrispondenti pixel neri o colorati. Questo effetto d'altra parte è comune a tutti i teilevisori al plasma come seguenza del tipo di TECHNOologia impiegato.

Se tali pixel difettosi sono visibili alla normale distanza di visione compresa tra 2,5 metri e 3,5 metri durante la visualizzazione di normali trasmissioni (escludecio le schede di prova,le immagini fisse e le visualizzazioni a singolo colore),Vi preghiamo di rivolgervi al vostro rivenditore.

Tale fenomeno sarebbe tuttavia considerato del tutto normale per il tipo di TECHNOologia impiegato qualora essi siano osservabili solamente ad una distanza molto ravicinata allo schermo o nelle immagini a singolo colore.

Informazioni importanti per l'utilizzatore

Raggi infrarossi

Per via delle proprie caratteristiche, il tevisore al plasma emette raggi infrarossi. Dipendenteamente delle modalità di funzionamento del tevisore al plasma, il telecomando di apparecchi adiacenti potrebbe subire influenze negative oppure nelle cuffie senza filo ad infrarossi si potrebbero generare interferenze. All'eventuale verificarsi di queste condizioni, collocate questi apparecchi in puntin cui il proprio telecomando non subisce disturbi.

Interferenze radio

Pur rispettando le necessarie caratteristiche tecniche, quello apparecchio emete una piccola quantità di rumore. Collocando nelle sue vicinanze altri apparecchi quali un ricevitore radio AM, un personal computer o un videoregistratore, su di anni si potrebbero osservare interferenze. In tal caso, allontanateli sufficientemente dal display.

Rumore di eccitazione del teilevisore al plasma

Lo schermo del televisore al plasma si compone di pixel estremamente piccoli che emettono luce in funzione dei segnali video ricevuti. Questa condizione cui renderere udibile un certo ronzio proveniente dai circuiti elettrici del televisore al plasma.

Non affiggete sull'apparecchio etichette o nastri adesivi.

In caso contrario se ne potrebbe ottenero lo scolorimento o la graffiti del mobile.

Inutilizzo prolongato dell'apparecchio

Lasciando l'apparecchio inutilizzato per lungo tempo,esso potrebber dar luogo a malfunzionamenti. Vi suggeriamo pertanto di accenderlo e di spegnerlo di tanto in tanto.

Condensa

Trasferendo velocamente l'apparecchio da un luogo freddo a un luogo caldo, owero, ad esempio, subito dopo ave accesso un apparecchio di riscaldamento durante le mattine invernali, sulla superficie dello scherm o all'interno dell'apparecchio stesso si potrebbe creare della condensa. All'eventuale formarsi di condensa, prima di accendere l'apparecchio attendete che esta si completamente scomparsa. Il suo utilizzo in presenza di condensa potrebbe infatti generare malfunzionamenti.

Pulizia della superficie dello schermo e della parte lucida anteriore del mobile

La pulizia della superficie dello schermo e della parte lucida anteriore del mobile va effettuata strofinandole delicatamente con un panno morido e asciutto; per questa operazione utilizzate il panno di pulizia formito in dotazione oppure un prodotto analogo (ad esempio di cotone o di flanella). Al contrario, l'utilizzo di un panno ruvido o polveroso oppure lo strofinamento a forza dello schermo cui determinarne la rigatura della superficie.

Pulendo la superficie dello schermo con un panno bagnato, le gocce d'acqua che si depositano sulla superficie potrebbero penetrare nell'apparecchio dando origine a malfunzionamenti.

Pulizia del mobile

La pulizia del mobile dell'apparecchio va effettuata strofinandolo delicatamente con un panno morbido e pulito (ad esempio di cotone o di flanella). Al contrario, l'utilizzo di un panno ruvido o polveroso oppure lo strofinamento a forza del mobile può determinarne la rigatura della superficie.

Il mobile dell'apparecchio è prevalentemente costruito in plastica. Per la sua pulizia non utilizzate pertanto prodotti chimici quali la benzina e i solventi. L'utilizzo di prodotti chimici cui, infatti, deteriorare la qualità del materiale o l'asportazione del rivestimento.

Non esponete l'apparecchio a gas volatili o a fluidi quali, ad esempio, i pesticidi. Non lasciate inoltre che vada a contatto per lungo tempo con prodotti di gomma o di plastica. L'effetto del plastificante potrebbe, infatti, deteriorare la qualita del materiale o l'asportazione del rivestimento.

Pulendo la superficie del mobile con un panno bagnato, le gocce d'acqua che si depositano sulla superficie potrebbero penetrare nell'apparecchio dando cosi origine a malfunzionamenti.

Maniglie sul lato posteriore del tevisore al plasma

Non rimuovete le maniglie situate sul lato posteriore del tevisore al plasma.

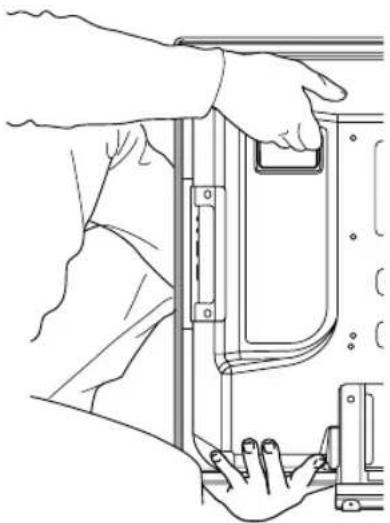

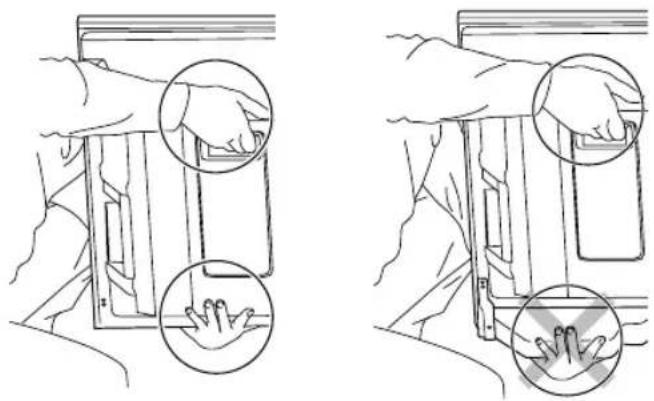

Durante lo spostamento del teilevisore al plasma, richiedete I'assistenza di un'altra persona accertrandovi che venga afferrato per le maniglie posteriori. Non trasportate il teilevisore al plasma afferrandolo per una sola maniglia.

Non utilizzato le maniglie per appendere l'apparecchio durante l'installazione o il trasporto. Infine, non utilizzato le maniglie per impedire il capovolgimento dell'apparecchio.

Rumore del motore della ventola

La velocità di rotazione del motore della ventola di raffreddamento auminata all'autentare della temperatura ambientale del teilevisore al plasma. In tale condizione è infatti possibile udire persino il rumore prodotto alla ventola.

Utilizzo prolongato dell'apparecchio

La funzione di Risparmio energia consente di mantenere a lungo l'efficienza dello schermo. Per mantenere a lungo l'efficienza dello schermo si raccomanda di impostare la funzione di Risparmio energia su "Modalità 1".

Attenzione

Blocco e latenza post-immagine del pannello

La visualizzazione per lungo tempo della stessa immagine puocausare il fenomeno della latenza post-immagine. Ciò si puovicaricare nei seguenti due casi.

Latenza post-imagine dovuta al carico elettrico residuo

Quando si visualizzano per essere un minuto motivi caratterizzati da elevati picchi di luminanza, si cui presentare della latenza post-imagine dovuta al carico elettrico residuo. Gli effetti post-imagine che rimangono sullo schermo scompaiano tuttavia alla visualizzazione di immaginini dinamiche. Il tempo necessario alla scomparsa dell'effetto post-imagine dipende alla luminanza dell'imagine fissa e dal proprio tempo di visualizzazione sullo schermo.

Effetto post-immagine (imagine latente) dovuto a bruciatura

Evitate di visualizzare sul teilevisore al plasma la stessa imagine in modo continuo per lunghi periodi.

Se un'immagine viene visualizzata in modo continuo per un periodo di tempo prolongato, oppure per periodi più brevima per alcuni giorni consecutivi, sullo schermo vuo rimanere un effetto post-immagine permanente dovuto alla bruciatura del materiale fluorescente di cui lo schermo stesso è composto. Le imagini residue possono divenire meno evidenti una volta visualizzate successivement immagini dinamiche; tuttavia non scompariranno completeness.

Nota

• Quando un'imagine fissa, quale il menu di un programma, viene visualizzata per 5 minuti e 10 minuti, ilsystema spegne automaticamente l'imagine per prevenir il danneggiamento dovuto alla bruciatura dello schermo.
• Per prevenir il danneggiamento dovuto alla bruciatura dello schermo, la posizione di visualizzazione viene leggermente modificata in modo automatico durante la visione del teilevisore al plasma (consultate la sezione Orbiter a pagina 39).

Prevenzione del danneggiamento dovuto alla bruciatura dello schermo

• Si raccomanda di visualizzare le immagini a grande schermo, salvo che ciò non costituisca una violazione del copyright (vedete a pagina 37).
• Impostate la funzione di rilevazione delle maschere laterali su "Acceso": in quello modo vengono rilevate le immagini ad alla definizione in formato 16:9 che contengono maschere laterali, e le maschere laterali vengono aggiunte automaticamente oppure le immagini vengono visualizzate a grande schermo, contrastando più efficamente il danneggiamento dovuto alla bruciatura dello schermo (consultate la sezione Rilevazione delle maschere laterali a pagina 38).

Capitolo 2

Precauzioni per la sicurezza

L'eletricità trova applicazione in molte funzioni utili, ma può divenire causa di lesioni personali o danni alle cose qualora sa impegata in modo non appropriato. Questo apparentecchio è stato progettato e costruito assegnando alla sicurezza la più elevata priorità possibile. Tuttavia, quale sa impeggato in modo non adeguato potrebbe dar luogo a scosse elettriche e/o a incendi. Per prevenir potenziali pericolì, si raccomanda pertanto di osservare le struczioni di seguito riportare relative alla sua INSTALLazione, all'utilizzo e alla pulizia. Prima di utilizzato l'apparentecchio e al fine di garantire la vostra sicurezza, nonché aumentoe la vita operativa, leggete attendamente le seguenti precauzioni.

1. Leggete le istruzioni fornite - Tutte le istruzioni relative all'uso del prodotto devono essere lette e comprese prima di metterlo in funzione per la prima volta.
2. Conservate il presente manuale in un luogo sicuro - Queste istruzioni relative alla sicurezza e al funzionamento dell'apparecchio devono essere mantenute in un luogo sicuro per pronta consultrazione in caso di necessità futura.
3. Osservate i segnali di pericolo - Tutti i segnali di pericolo e di attenzione predispositi sull'apparecchio e nel manuale di istruzioni devono essere osservati con scrupolo.
4. Osservate le istruzioni - Tutte le istruzioni relative all'uso devono essere osservate.
5. Pulizia - Prima di procedere con la pulizia dell'apparecchio, estraete la spina del cavo di alimentazione alla presa di rete CA. Per pulire l'apparecchio fate uso del panno di pulizia fornito in dotazione oppure prodotti analoghi (ad esempio di cotone o di flanella). Non fate utilizzato di prodotti di pulizia liquidi o spray.
6. Accessori - Non utilizzate accessori che non siano tra quelli raccomandati dal costruttore. L'utilizzo di accessori non adeguati cui potere determinare il verificarsi di incidenti.
7. Acqua e umidità - Non utilizzate l'apparecchio in prossimità vicino all'acqua, come ad esempio in prossimità di vasche da bagno, lavandini, lavelli di cucina, tinoze di lavanderia, piscine o in seminterrati umidi.
8. Supporto - Non collocate l'apparecchio su carrelli, supporti, treppiedi e tavoli instabili. La sua collocazione su basi instabili poto determinarne la caduta, con segnenti gravi danni personali e danneggiamenti all'apparecchio"This. Utilizzate solamente un carrelio, supporto, treppiede o tavolo raccomandato dal costruttore overo venduto insieme all'apparecchio. In caso di installmenta a parete, osservate le istruzioni predisposte dal costruttore. Infine, fate utilizzo solamente degli elementi di montaggio raccomandati dal costruttore.
9. Durante lo spostamento dell'apparecchio per mezzo di un carrello, è necessario applicare la massima cautela possible. Un arresto improvioso, l'applicazione di effecssiva forza o una superficie di appoggio non livellata possono infatti causarne la caduta dal carrello.

1. Ventilazione - Le aperture di ventilazione e le altre aperture presenti sul mobile dell'apparecchio hanno lo scopo di mantenerio ventilato. Evitate quando di ostruire, poiché in caso contrario l'insufficienza di ventilazione derivante più essereare surriscaldamente e/o abbreviare la vita operativa dell'apparecchio. Non posizionate l'apparecchio su letti, poltrone, tappetti od altri superfici analoghe che possano ostruire le aperture predisposte per la ventilationazione. Questo apparecchio non è stato concepito per installazioni ad incasso; non collocatexo quindi in luoghi chiusi quali liberarie o scaffali, a meno che non sia stata predisposta un'adeguata ventilazione o non si sono osservate le struzioni dei costruttore.

2. Sorgente di alimentazione - Questo appearecchio deve essere fatto funzionate alle caratteristiche di alimentazione elettrica ricortate sui'etichetta delle specifiche. Qualora non siate sicuri sul tipo di alimentazione elettrica presente nell'ambiente ove l'apparecchio andra installato, consultate il vostro rivenditore oppure la vostra società elettrica.

3. Protezione del cavo di alimentazione - Il cavo di alimentazione deve essere disposito in modo adeguato, evitandone il calpestio da parte delle persone e lo schiaccimento da parte di oggetti. Controllate inoltre il cavo nei punti di collegamento sull'apparecnio e di connessiona alla presa di rete.

4. Il display al plasma utilizzato in quello apparecchio è realizzato in vetro. Di seguenza"This si potrebbe rompere qualora l'appareccchio stesso cadesse oppure fosse sotoposto ad urli. In caso di rotture, fale estrema attenzione a non ferivrì con i frammenti di vetro.
5. Sovraccarico - Non sovraccaricate le prese CA e i cavi di prolunga. Il sovraccarico cui infatti causare incendi o scosse elettriche.
6. Penetrazione di corpi estranei e di liquidi - Non inserite mai corpi estranei nell'apparecchio attraverso le aperture di ventilazione o qualsiasi alla aperture. L'a Alta tensione che scorrare all'interno potrebbe infatti causare scosse elettriche e/o mettere in cortocircuito i componenti interni. Per la stessa ragione, non fate mai penetrare all'interno acqua od altri liquidi.
7. Manutenzione - Non tente mai di effettuare voi stessi la manutenzione dell'apparecchio. La rimazione dei pannelli cui, infatti, esporvi all'alta tensione o ad altre condizioni di pericolo. In caso di necessità di manutenzione, fate piuttosto intervenire un technician qualificato.
8. Riparazione - All'eventuale verificarsi di una delle condizioni di seguito descritte, estraele la spina del cavo di alimentazione dall'a presa di rete CA e fate quando intervenire un technician di riparazione qualificato. a. Qualora il cavo di alimentazione si danneggi.

b. All'eventuale penetrazione nell'apparecchio di liquidi o di corpi estranei.
c. In caso di esposizione dell'apparecchio alla pioggia o all'acqua.
d. Qualora l'apparecchio non funzioni correttamente secondo quanto descritto nelle istruzioni per l'uso.

Intervenite escludivamente sui comandi descritti nelle istruzioni per l'uso. L'inappropriata regolazione dei comandi o dei controlli non descritti nelle presenti istruzioni - che spesso richiedono lunghe operazioni di regolazione da parte di tecnici qualificati - potrebbe infatti divenire causa di danneggiamenti.

e. In caso di caduta o di danneggiamento dell'apparecchio.
f. Qualora l'apparecchio si comporti in modo anomalo. Qualsiasi anomalia mostrata dall'apparecchio indica la necessita di un intervento di riparazione.

1. Parti di ricambio - Qualora l'apparecchio necessiti della sostituzione di alcune parti, accertatevi che il tecnico di riparazione utilizzi escludamente che while di ricambio specificate dal costruttore, overo parti aventi caratteristiche e prestazioni identiche a quella originali. L'utilizzo di parti non autorizzato potrebbe infatti causare incendi, scosse elettriche e/o altri tipi di danneggiamento.
2. Controlli di sicurezza - Al completeness di un'operazione di manutenzione o di riparazione, richiedete al technique intervenuto di eseguire i necessari controlli di sicurezza, in modo da garantire che l'apparecchio operi nuovamente nelle corrette condizioni di impiego.
3. Montaggio a parete o a soffitto - In caso di montaggio dell'apparecchio a parete o a soffitto, accertatevi che esso venga installato in ottemperanza al metodo raccommando dal costruttore.
4. Sorgenti di calore - Tenete l'apparecchio lontano da sorgenti di calore quali radiatori, caloriferi, stufe o altri fonte che generano calore (ivi compresi gli amplificatori).
5. Prima di procedere con l'installazione degli alltoparanti, estraete la spina del cavo di alimentazione nella presa di rete CA. (solo per PDP-5080XA)
6. Non sottomone mai lo schermo del tevisore al plasma a forti impatti, ad frantemarsi, divendendo perdotca duea Li incendio o di lesioni personali.
7. Non esponete il teilevisore al plasma alla luce solare diretta per lunghi periodi. Le caratteristiche ottiche del pannello di protezione frontale potrebbero infatti modificarsi, con seguente scolorimento o deformazione.
8. Il teilevisore al plasma pesa circa 34.4 kg nel caso del modello PDP-5080XA e circa 31.2 kg nel caso del modello PDP-4280XA (incluso il supporto). Per via del ridotto spessore e dell'inbastilità che caratterizzato quello teilevisore al plasma, l'imballaggio, il trasporto e l'installazione devono essere effettuali con l'auto di una o più personne facendo presa sulle apposite maniglie.

Precauzioni per l'installazione

Durante l'installation di uno qualsi degli accessori, quale ad esempio il gruppo di supporto opzionale, osservate le precauzioni di seguito riportate.

In caso di utilizzo del gruppo di supporto, delle staffe o di accessori analoghi

• Richiedete l'installatione da parte del vostro rivenditore.
• Fate utilizzato dei bulloni forniti in dotazione.
  Per ulteriori dettagli, consultate il manuale di istruzioni fornito insieme al gruppo di supporto (o accessorio analogo).

In caso di utilizzo di altri accessori

Richiedete la consulenza del vostro rivenditore.

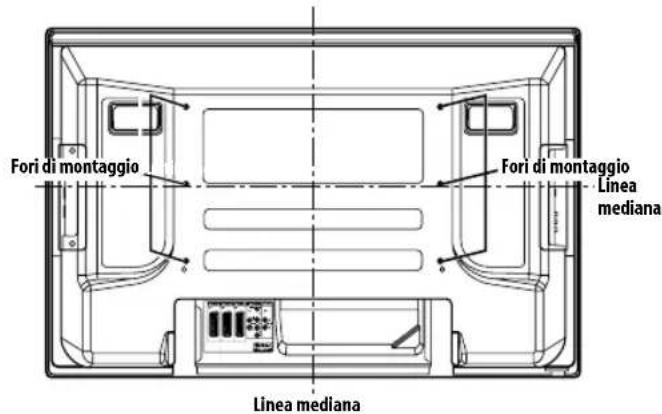

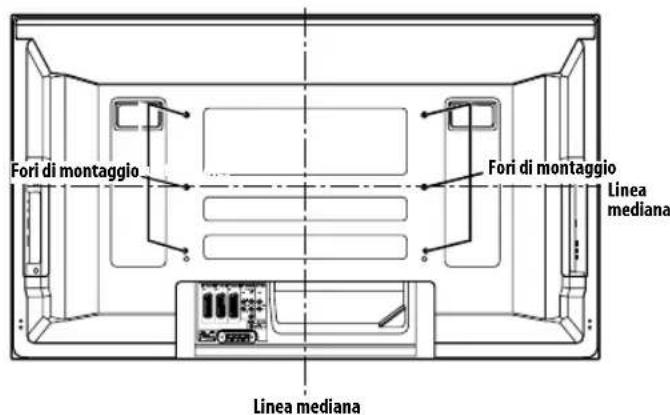

- Per l'installazione possono essere utilizzati i seguenti sei fornidi di montaggio:

Vista posteriore (PDP-5080XA)

(PDP-4280XA)

O Attenzione

Utilizzate quattro o più fori di montaggio in modo simmetrico rispetto alle linee mediane verticali e orizzontali.

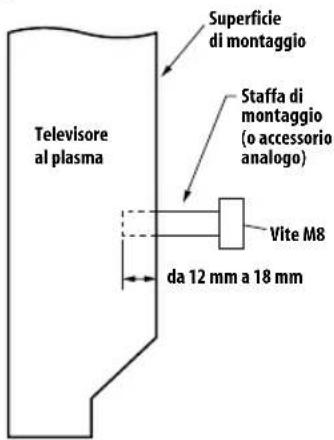

Le viti M8 - da 12 mm a 18 mm - vanno inserte a fondo nella superficie di montaggio del teilevisore al plasma. Fate riferimento alla vista laterale riportata sotto.
- Fate attenuazione a non ostruire l'apertura di ventilazione situata sul lato posteriore del teilevisore al plasma.
- Poiché la costruzione del teilevisore al plasma comprende altresi l'uso del vetro, installate l'unità su una superficie piatta.
I fori per viti che non siano tra quelli illustrati a sinistra devono essere utilizzati solamente per i relativi accessori. Non utilizzateli quando mai per il montaggio di accessori che non siano tra quelli specificati.
Non montate o rimuovete il teilevisore al plasma dal proprio gruppo di supporto con gli altoparlanti montati (solo per il modello PDP-5080XA).

Nota

Vi raccommandiamo fortemente di fare utilizzato solamente dei prodotti di montaggio forniti da Pioneer.
- Pioneer non si assumera alcuna responsabilità per qualsiasi lezione personale o danneggiamento all'apparecchio che possa risultare dall'utilizzo di accessori di montaggio diversi da quelli opzionali forniti da Pioneer stessa.

Vista laterale

Capitolo 3

Accessoriforniti indotazione

Accertare che tutti i seguenti accessori siano presenti nella confezione.

N.2 batterie AA (per il telecomando)

N.2 viti (4 mm x 8 mm)
(per le fascette in plastica)
(solo per PDP-4280XA)

N.2 fascette in plastica (solo per PDP-4280XA)

Cavo di alimentazione

Viene fornito solamente il cavo di alimentazione appropriato al Paese o alla Regione in cui l'apparecchio è stato fornito:

Per l'Europa, ad eccezione del Regno Unito e dell'Irlanda

Per il Regno Unito e l'Irlanda

Capitolo 4 Denominazione delle parti

Televisore al plasma

(Frontale)

I terminali sui pannelli laterali sono comuni per i modelli PDP-5080XA e PDP-4280XA.

1 Tasto (Se il tasting è in posizione di spento, non è possibile accenderere l'apparecchio premendo i tasting o da 0 a 9 del telecomando o il tasting STANDBY/ON del teilevisore al plasma.)
2 Indicatore POWER ON
3 Indicatore STANDBY
4 Indicatore SLEEP
5 Sensore del telecomando
6 Tasto STANDBY/ON

7 Tasto INPUT
8 Tasti VOLUME + / -
9 Tasti CHANNEL +/-
10 Terminale di uscita PHONES
11 Terminale INPUT 5 (S-VIDEO)
12 Terminale INPUT 5 (VIDEO)
13 Terminal Input 5 (AUDIO)

Televisore al plasma

(Posteriore)

I terminali da 1 ad 8 sono gli stessi del modello PDP-5080XA.

1 Terminale AC IN
2 Terminale RS-232C

(uselizzato durante l'impostazione in fabbrica)

3 Terminale CONTROL OUT (supporta SR+)
4Terminale INPUT 1 (HDMI)
5 Terminate INPUT 3 (HDMI)
6 Terminale INPUT 4 (HDMI)
7 Terminale PC INPUT (RGB analogico)
8 Terminale di ingresso ANT (antenna)

9 Terminale INPUT 1 (SCART)
10 Terminale INPUT 2 (SCART)
11 Terminale INPUT 3 (SCART)
12 Terminali INPUT 2 (Audio)
13 TerminalI INPUT 2 (COMPONENTVIDEO:Y, P B, P R)
14 Terminali AUDIO OUT
15 Terminale PC INPUT (Audio)
16 Terminali SPEAKERS (destro/sinistro)

Denominazione delle parti

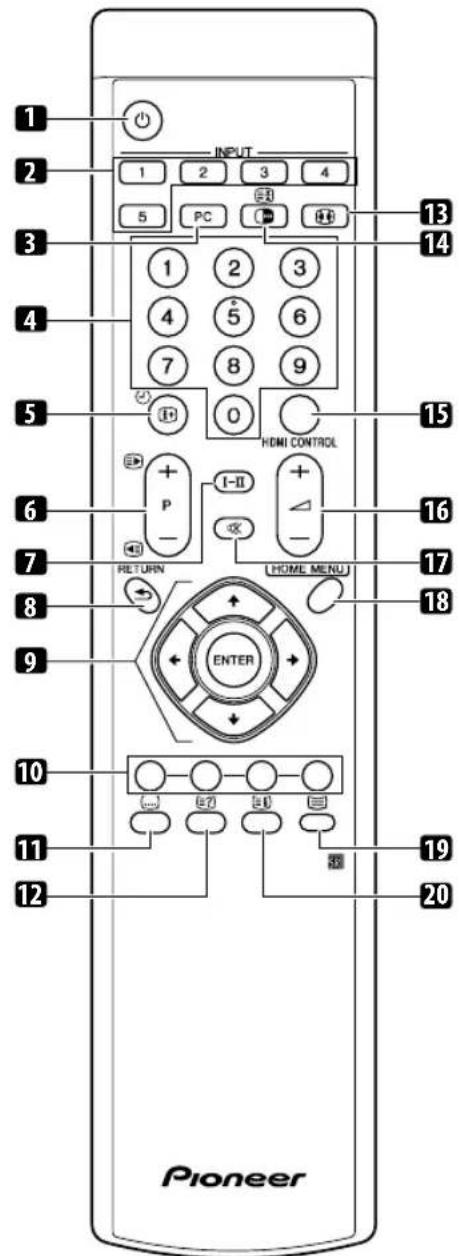

Telecomando

Quando si utilizes il telecomando, lo si deve punhare verso il teilevisore al plasma.

10

Consente di accedere il teilevisore al plasma oppure di metterlo in modalità di attesa (standby).

2 INPUT

Consente di selezionare una sorgente di ingresso del teileso al plasma. ("INGRESSO 1", "INGRESSO 2", "INGRESSO 3", "INGRESSO 4", "INGRESSO 5")

3PC

Selezione il terminale PC come sorgente di ingresso.

40a9

Modalità TV/ingresso esterno: Seleziona un canale. Modalità Televideo: Seleziona una pagina. Accende l'apparecchio quando I'indicatore STANDBY è accesso di colore rosso.

5 i+

Visualizza le informazioni sui canali.

6P+/P-

Modalità TV/ingresso esterno: Seleziona un canale.

Modalità Televideo: Seleziona una pagina.

7I-Ⅱ

Selezione la modalità audio multiplex.

8 RETURN

Ripristina il menu precedente.

9↑/↓/←/→

Selezione l'opzione desiderata sullo schermo di impostazione.

ENTER

Eseguei comandi impostati.

10 Colore (ROSSO/VERDE/GIALLO/BLU)

Modalità Televideo: Seleziona una pagina.

11

Per passare alla pagina dei sottotololi del televideo.

12 E?

Visualizza i caratteri nascosti.

13

Consente di selezionare le dimensioni dello schermo.

14

Modalità TV/ingresso esterno: Blocca un fotogramma dell'immagine dinamica. Premendolo nuovamente, si annulla l'azione.

Modalità Televideo: arresta l'aggiornamento delle pagine di Televideo. Premendolo nuovamente, si sblocca la modalità di arresto.

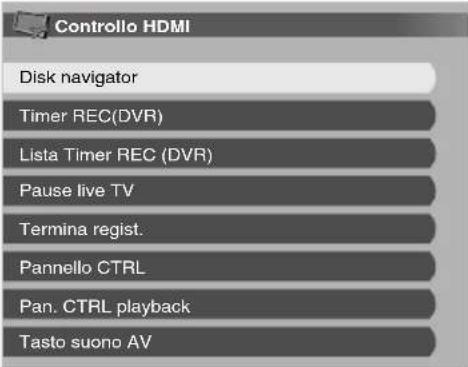

15 HDMI CONTROL

Visualizza il menu Controllo HDMI.

16 +/4

Imposta il volume.

17

Azzera il volume del suono.

18 HOME MENU

Visualizza la schermata del Menu Principale (HOME MENU).

19

Selezione la modalità Televideo (solo imagine TV, solo imagine TEXT, imagine TV/TEXT).

20 Ei

Visualizza I'indice delle pagine relative al formato CEEFAX/ FLOF. Visualizza la pagina Panorama cia TOP per il formato TOP.

Capitolo 5

Preparazione

Installazione del teilevisore al plasma

Posizionamento

Evitate l'esposizione diretta alla luce del sole. Mantenete inoltre un'adeguata ventilazione.

Attenzione

Non lasciando spazio sufficiente sopra il tevisore al plasma, si potrebbe impedirne la necessaria ventilazione otre che il corretto funzionamento.
- Pioneer non si assumera alcuna responsabilita in seguito ad incidenti o danni causati da un'installazione o stabilizzazione inadequata, da un uso errato, dall'apporto di modifiche non consentite o da catastrofi naturali.

Nota

• Per garantire sufficiente ventilazione sul lato posteriori dell'apparecchio, durante la fase di installation mantenete spazio sufficiente intorno al lato superiore e al lato posterioro stesso.
• Assicuratevi di installare il teilevisore al plasma su una superficie pianae e stabile.

Utilizzato del gruppo di supporto opzionale di Pioneer (solo per PDP-5080XA)

Per informazioni sull'installazione consultate il manuale d'istruzioni fornito con il supporto.

Utilizzo degli altoparlanti opzionali di Pioneer (solo per PDP-5080XA)

Per informazioni sull'installazione consultate il manuale di istruzioni fornito con gli altoparlanti.

Spostamento del teilevisore al plasma

Per installare il teilevisore al plasma su uno scaffale ecc., sostenerlo come illustrato quello. Poiché il teilevisore al plasma è pesante, richiedete l'assistenza di altre persone per spostarlo.

(per PDP-5080XA)

Nota

Non usate l'altoparlante per sostenere il peso del teilevisore al plasma.
- Rimuovete sempre gli altoparlanti prima di spostare il tevisore al plasma. Non sostene il tevisore al plasma afferrandolo per i dispositivi di montaggio degli altoparlanti.

(per PDP-4280XA)

Preparazione

Prevenire il ribaltamento del tevisore al plasma

Dopo avee installato il supporto è necessario accertarsi che il teilevisore al plasma non possa ribaltarsi e che sia stabilizzato sua sul muro, sua sullo scaffale.

Stabilizzazione su un ravolo o su uno scaffale

Il teilevisore al plasma deve essere stabilizzato nel modo illustrato di seguito, facendo uso delle fascette in plastica e delle viti fornite in dotazione.

Nota

• Per stabilizzare il teilevisore al plasma su un ravolo o su uno scaffale, impiegate viti per legno reperibili in commercio aventi diametro nominale di 4 mm e lunghezza di almeno 20~mm

Praticate un foro al centro sul lato posteriore del piano d'appoggio prima di usare la vite per legno. Questa operazione deve essere condotta sua sul lato destro sua su quello sinistro.

Stabilizzazione mediante fissaggio a parete

1 Fissate bulloni (ganci) con resistenza idonea al teilevisore al plasma per impedirne la caduta.

2 Con cavi resistenti fissatelo quindi saldamente ad una parete, una colonna o ad altri elementi architettonici di adeguata robustezza.

Questa operazione deve essere condotta sua sul lato destro sua su quello sinistro.

Impiegate ganci, cavi ed elementi di fissaggio comunamente disponibili in commercio. Gancio raccomandato: Diametro nominale 8 mm, lunghezza da 12 mm a 18 mm

Attenzione

• Per sostenere il teilevisore al plasma è necessario impiegare un tavolo oppure uno scaffale sufficientemente robusto. In caso contrario, in caso di ribaltamento,esso potrebbe causare lesions alle persone nonché danneggiare l'apparecchio.
• Prima di installare il teilevisore al plasma, è necessario predisporre agli necessaria misura di sicurezza in modo da impedirne la caduta in caso di situazioni di emergenza quali, ad esempio, i terremoti.
• La mancata attuazione di queste precauzioni cui causare il ribaltamento del teilevisore al plasma con seguente pericolò di lesioni per le persone.
  Le viti, iganci, le corde e gli altri elementi di fissaggio usati per bloccare il teilevisore al plasma in modo da impedirne il ribaltamento devono possedere caratteristiche diverse in funzione della superficie che lo accogliera.
• Vi raccomandi lo pertanto di selezionare viti, ganci, corde ed elementi di fissaggio appropriati solamente dopo avee ben determinato le caratteristiche della sudetta superficie, in particolare lo spessore e la composizione, con l'aiuto di un tecnico installatore professionista.

Montaggio/smontaggio del supporto Pioneer (solo per PDP-4280XA)

Attenzione

• Un teilevisore al plasma da 42 pollici pesa circa 29,5 kg, ha uno spessore ridotto ed è alquanto instabile. Per quello l'installazione e il montaggio devono essere effettuali da almeno due persone.

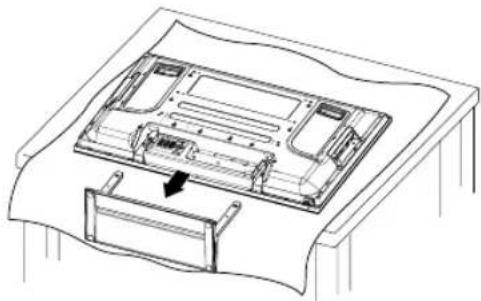

Smontaggio del supporto

In caso di utilizzo di un supporto, staffe e altri elementi di fissaggio, per rimuovere il supporto osservate la segunte procedura:

1 Con il tevisore al plasma posato orizzontalmente, allentate e rimuovete i bulloni di montaggio (1) e (2) servendovi di un cacciavite.

2 Rimuovete il tevisore al plasma dal supporto.

• Assicuratevi di conservare i bulloni di montaggio (1) e (2) che sono stati rimossi, in quanto dovranno essere riutilizzati per fissare nuovamente il supporto al tevisore al plasma.

Nota

• Assicuratevi di installare il teilevisore al plasma su una superficie piana e stabile.
• Usate un telo o una coperta di protezione per evitare di graffiare o danneggiare lo schermo.
• Operate unicamente con lo schermo al plasma posato orizzontalmente su un tavolo o una superficie simile.
• Nel porre lo schermo al plasma in posizione orizzontale, fate attenzione a non graffiarlo o danneggiarlo.

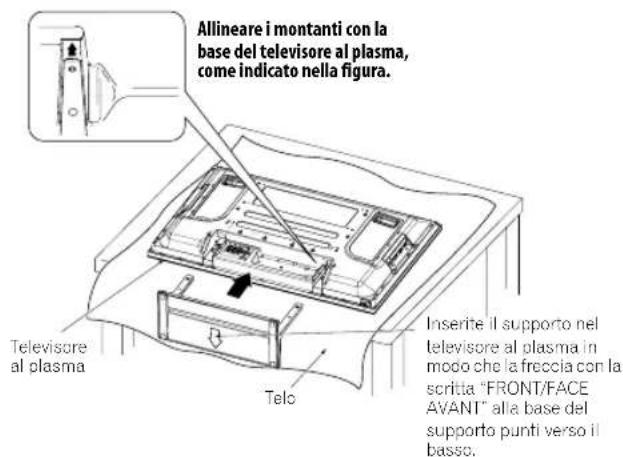

Rimontaggio del supporto.

1 Con il tevisore al plasma posato orizzontalmente, posizionate i montanti del supporto contro la base del tevisore al plasma, come indicato delle frece, quando inserteti lentamente in direzione verticale.

• Prestate la massima attenzione ad insere i montanti del supporto esclusivamente nelle apposite aperture e non in qualiasi altra parte del teilevisore al plasma. Ciò potrebbe infatti danneggiare il pannello del teilevisore al plasma o le sue aperture oppure deformare il supporto.

2 Fissate il supporto ai puniti indicati delle frece e serrate saldamente i bulloni di montaggio (2) e (1) usando un cacciavite.

Nota

• Assicuratevi di installare il teilevisore al plasma su una superficie pianae stabile.
• Inserite le viti verticalmente nei fore serratele.
• Usate un telo o una coperta di protezione per evitare di graffiare o danneggiare lo schermo.
• Operate unicamente con lo schermo al plasma posato orizzontalmente su un tavolo o una superficie simile.
• Nel porre lo schermo al plasma in posizione orizzontale, fate attenzione a non graffiarlo o danneggiarlo.

Preparazione

Collegamenti di base

Collegamento dell'antenna

Utilizzato un'antenna esterna, è possibile ottenere immagini più nitide. Di seguito si riporta una breve descrizione dei tipi di collegamento dautilizzare con il cavo coassiale.

- Collegate al terminale ANT un cavo coassiale da 75 ohm (reperibile in commercio).

Cavo dell'antenna (reperibile in commercio)

Se la vostra antenna per esterni utilizza di un cavo coassiale da 75 ohm provisto di spina DIN45325 standard (IEC169-2), insertela direttamente nell'apposto terminale situato sul lato posteriore del teilevisore al plasma.

Nota

• Se l'antenna non è collegata correttamente, la qualità della richezione potrebbe risultare compromessa. Se le immagini non vengono visualizzate correttamente, controllate che l'antenna sia collegata in modo corretto.

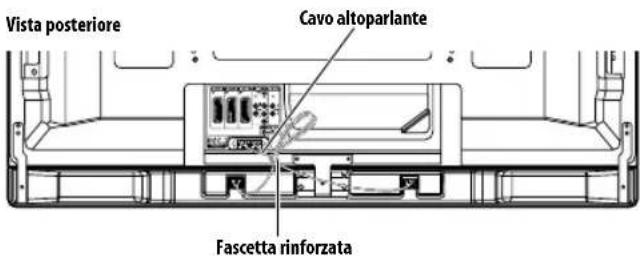

Convogliamento dei cavi

Quando l'altoparlante viene installato molto il pannello del teilevisore al plasma (solo per PDP-5080XA):

Nota

• Se necessario fate uso delle fascette rinforzate fornite con l'apparecchio.
• Nel riordinare i cavi degli altoparlanti, acceratevi di fissarli assieme in modo che non siano soggetti ad alcuna pressione.

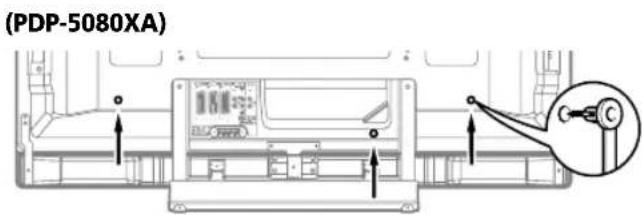

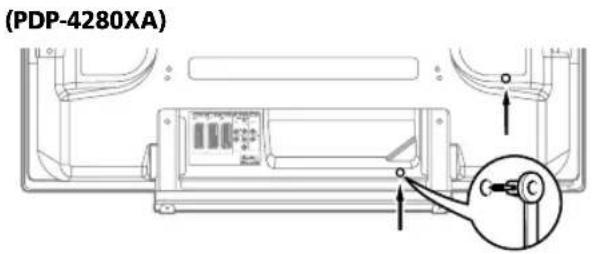

Fissaggio delle fascette di chiusura rapida all'unità principale

Per disponore opportunamente i cavi di connessione, utilizzate le fascette a chiusura rapida. La figure che seguono illustrano la posizione dei fori sul lato posteriore del teilevisore al plasma.

Preparazione

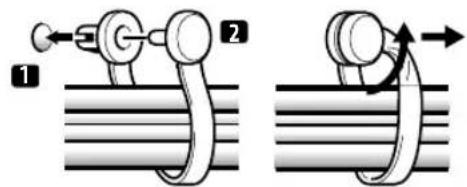

Fissaggio e rimozione delle fascette a chiusura rapida

Inserite [1] nel corrispondente foro situato sul lato posteriore del teilevisore al plasma e quindi premete [2] nel lato posteriori di [1] in modo da fissare la fascetta.

• Le fascette a chiusura rapida sono costruite in modo da renderne dificile l'apertura una volta bloccate in posizione. Fissatele quindi con molta attenzione.
• Con una pinzetta torcete la fascetta di 90^ e tiratela quindi verso l'esterno. Con il tempo la fascetta si può consumare e quando danneggiarsi se rimossa.
• Fate attenzione a non sottoporre i cavi di collegamento a sollecitazioni.

Nota

• Se necessario fate uso delle fascette a chiusura rapida.

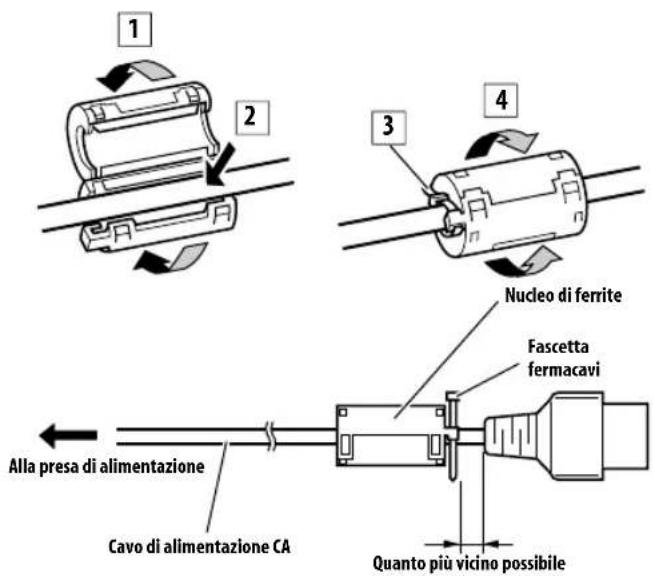

Installazione del nucleo di ferrite

Installate il nucleo di ferrite fornito all'estremità del cavo di alimentazione nel modo indicate nella figura. Per impedire che il nucleo di ferrite scivoli lungo il cavo fate uso della fascetta, anch'essa fornita in dolazione.

Non esuguendo esta operazione, il teilevisore al plasma non è conformeagli standard CE obbligatori.

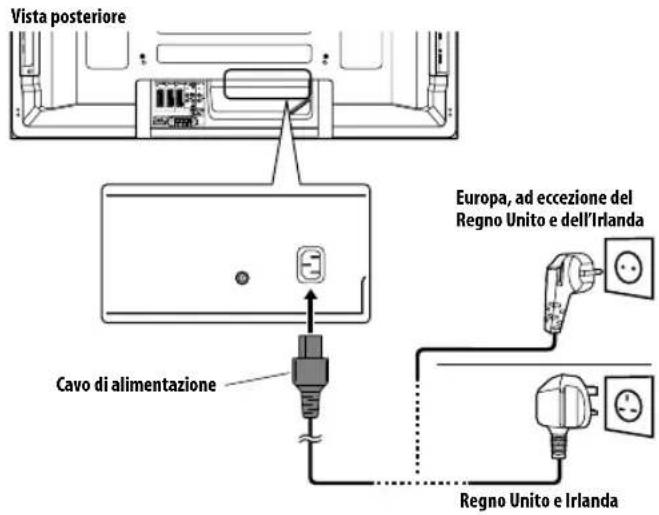

Collegamento del cavo di alimentazione

Nota

• Qualora non intendiate utilizzato ilsystema per molto tempo, scollegate il cavo di alimentazione nella presa di alimentazione.
• Inserite la spia di alimentazione nella presa di rete CA solo dopo aver collegato tutti gli altri componenti.

Preparazione

Preparazione del telecomando

Inserimento delle batterie

1 Aprite il coperchio del comparto batterie.

2 Inserite le due batterie di formato AA, fornite in dotazione, introducendone prima il polo negativo (-).

Le batterie vanno inserte orientandone i terminali in accordoagli indicatori (+) e (-) che troverete nel comparto delle batterie stesse.

3 Richiudete il coperchio del comparto batterie.

Attenzione

L'uso improprio delle batterie cui determinarne la fuoriuscita di liquido chimico oppure l'esplosion. Osservate pertanto le seguenti istruzioni.

• Sostituite le batterie esaurite con altrettante al manganese o alcaline.
• Fate corrispondere le polarita delle batterie con gli indicatori (+) e (-).
• Non mischiate fra loro batterie di tipo diverso. Tipi diversi di batterie possiedono infatti caratteristiche diverse.
  Non mischiate batterie scariche con batterie nuove, Inserendo contemporaneamente batterie scariche e batterie nuove, si riduce infatti la vita operativa di quale nuove, oppure si puo causare la fuoriuscita di liquido chimico dalle batterie scariche.
• Rimuovete le batterie non appena si scaricano. I liquidi chimici che fuoriescono dalles batterie possono causare irritazioni. All'eventuale individuatione di perdite di liquido chimico, ripulite bene il comparto con un panno.
• In base alle condizioni di conservazione, le batterie fornite in dotazione a questo appearecchio sono fornire una durata inferiore al previsto.
• Qualora interdiate non utilizzato il telecomando per un periodo di tempo prolongato, rimuovetene le batterie.
• LO SMALTIMENTO DELLE BATTERIE SCARICHE DEVE ESSERE EFFETTUATO IN CONFORMITA ALLE NORME GOVERNATIVE O ALLE DISPOSIZIONI DELLE ISTITUZIONI AMBIENTALI DEL PAESE O DELL'AREA PERTINENTE.

Raggio di azione del telecomando

Il telecomando deve essere puntato in direzione del corrispondente sensore (s) situato nell'angolo inferiore destro del pannello anterioi del teilevisore al plasma. La distanza massima entro la quale il telecomando funziona è di 7 metri, nelle l'angolo di puntamento massimo è di 30 gradi nella direzione destra, sinistra, in alto e in basso.

Nota

• Nel modello PDP-4280XA, il logo SR è posto in basso a destra dell'altoparlante, ma la posizione del sensore del telecomando è la stessa del modello PDP-5080XA.

Attenzione

Non sottoponee il telecomando ad urti. Inoltre, non lasciate che esso entri in contatto con liquidi e che rimanga in ambienti molto umidi.
Non esponete il telecomando alla luce diretta del sole. Il calore potrebbe infatti causame la deformazione.
- Il telecomando potrebbe non operare correttamente qualora il correspondente sensore situato sul tevisore al plasma si trovi esposto alla diretta luce del sole o a forte illuminazione. Al verificarsi di tale condizione variate I'angolazione di illuminazione o del tevisore al plasma, oppure avicinate il telecomando al sensore che ne riceve i segnali.
- Il telecomando potrebbe non funzionare qualora tra esse ed il corrispondente sensore risulti frapposto un ostacolo.
- La distanza efficace del telecomando pud o inoltre ridursi, rispetto al sensore, nel caso in cui le batterie si scarichino. Provedete quando a sostituire, con sufficiente anticipo, le batterie scariche con batterie nuove.
- Il televisore al plasma emette dallo schermo radiazioni infrarosse molto deboli. Collocando nelle vicinanze dell'apparecchio altri apparecchi gestiti tramite comandi all'infrarosso, quali ad esempio un videoregistratore,QUESTi potrebbero non ricevere adeguatamente, oppure non ricevere affatto, le emissioni del proprio telecomando. All'eventuale verificarsi di但这a condizione, allontanate quando basta i suddetti apparecchi dal televisore al plasma.
- Dipendenteamente dall'ambiente in cui si esegue l'installazione, i raggi infrarossi emessi dal teilevisore al plasma potrebbero impedire la corretta ricezione dei segnali provenienti dal proprio telecomando, oppure la distanza efficace tra telecomando e sensore potrebber ridursi. L'intensità dei raggi infrarossi emessi dallo schermo differisce a seconda delle immagini visualizzate.

Capitolo 6

Visione dei programmi TV

Importante

• Per poter vedere i canali tevisi è necessario prima impostare il sintonizzatore incorporeto. Per maggiori informazioni a quello riguardo, consultate la sezione Impostazione dei canali TV a pagina 24.

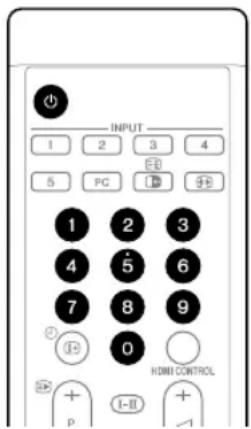

Accensione dell'apparecchio

• Se gli indicatori POWER ON e STANDBY sono spenti, premete il tasting sul teilevisore al plasma.

• Il sistema è acceso.
  L'indicatore POWER ON si accende di colore blu.

• Se l'indicatore STANDBY è acceso di colore rosso, premete il tasting o un tasting numerico da 0 a 9 del telecommando, oppure il tasting STANDBY/ON del tevisore al plasma.

L'indicatore POWER ON si accende di colore blu.
- Premendo il tasto 0 del telecomando appaiono le immagini provenienti alla sorgente INPUT 1.
- Premendo i tasti da 1 a 9 appaiano invece le immagini televisive.

Messa in attesa (standby) del sistema

Premete del telecomando oppure il tasto STANDBY/ON del tevisore al plasma.

L'indicatore STANDBY si accende di colore rosso.
- Ilsystema passaa modalita di attesa (standby) e l'imagine sullo schermoscompare.

Nota

• Se ① del televisore al plasma è in posizione di spento, non è possibile accenderlo premendo il tasto ② o i tasti da 0 a 9 del telecomando oppure il tasto STANDBY/ON del televisore al plasma.
• Quando ilsystema si trovain modalità di attesa, il flusso di corrente elettrica si interrompe e il systema stesso non è più completeness operativo. In这么e circolera solamente una piccolissima quantità di corrente in modo da mantenerlo pronto ad un nuovo utilizzo.
• Qualora intendiate non utilizzato il teilevisore al plasma per un periodo di tempo prolongato, scollegate il cavo di alimentazione alla presa di rete.

Indicatori di stato del teilevisore al plasma

La tabella qui sotto riportata nostra gli stati di funzionamento del teilevisore al plasma. Lo stato attuale del sistema più essere verificato osservando gli indicatori sul teilevisore al plasma.

Stato dell'indicatore Stato del systema

POWER ON STANDBY

●	●	Il cavo di alimentazione del televisione al plasma è scollegato. Oppure il cavo di alimentazione del televisione al plasma è collegato, ma il tasting non è stato premuto.
●	●	Ilsystema è accesso.
●	●	Ilsystema si trovina in modalità di attesa.

Per altri condizioni più que qu'elle supra riportate, consultate la sezione Risoluzione dei problemi a pagina 56.

Nota

• É possibile impostare la luminosità dei led dell'indicatore POWER ON selezionando "Alti", "Medi" o "Bassi" (consultate la sezione Blu LED a pagina 39).

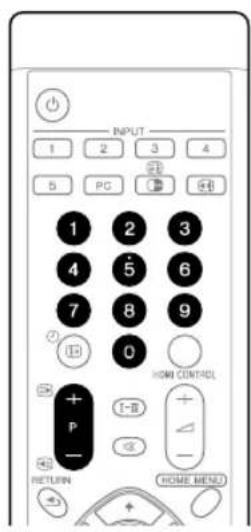

Per cantiare canale

Per cancellare canale usate il telecomando o il pannello di controllo sul lato destro del teilevisore al plasma.

Visualizzazione dei canali

Utilizzo dei tasti P + /P- del telecomando

Per passare ad un canale di numero superiore, premete +
Per passare ad un canale di numero inferiore, premete P-

Nota

• Il tasto CHANNEL +/- del televisore al plasma svolge la stessa funzione dei tasti P+/P-.
• I tasti P + / P non sono in grado di richiamare i canali impostati per essere saltati. Per quanto riguarda la funzione Salta canale, consultate i punti 13 e 14 della sezione Impostazione manuale dei canali TV analogici a pagina 24.

Utilizzo dei tasti da 0 a 9 del telecomando

• Premendo i tasti da 0 a 9 si selezionano direttamente i canali.

Ad esempio:

Per selezionare il canale 2 (canale con numero ad una cifra), premete 2.

Per selezionare il canale 12 (canale con numero a due cître), premete 1 e poi 2.

Nota

• Con l'apparecchio in modalità di attesa, premendo il tasto 0, il sistema si accende e le immagini provengono alla sorgente INPUT 1. Premendo uno dei tasti da 1 a 9 appaiano le immagini teilevisive.

Sintonizzazione dei canali preferiti

Dopo aveo registrar i canali preferiti, il modo più rapido per sintonizzarli è selezionandoli alla lista dei preferiti.

1 Per richiamare la lista dei canali preferiti durante la visualizzazione di una stazione analogica è sufficiente premere il tasto ENTER.

2 Scegliete un canale preferito da sintonizzato (/, / e poi ENTER).

• Premete RETURN per uscire dall'Elenco dei canali preferiti.

Nota

• E possibile registrazione sino a 16 canali preferiti. Per la registrazione, consultate i punti 13 e 14 della sezione Impostazione manuale dei canali TV analogici a pagina 24. Accertatevi di selezionare "Si (In elenco)" al punto 14.

Variazione del volume e audio

Per regolare il volume usate il telecomando o il pannello di controlo sul lato destro del teilevisore al plasma.

Utilizzo dei tasti +1 - del telecomando

Per aumentare il volume premete +
Per ridurre il volume premete

Regolazione del volume

Il tasto VOLUME + / - del tevisore al plasma svolge la stessa funzione dei tasti + / -

Visione dei programmi TV

Utilizzo del tasting del telecomando

1 Premete per azzerare il volume del suono.

2 Premete nuovamente + per ripristinare il volume del suono.

Cambiare il canale audio delle trasmissioni

A seconda della trasmissione e possibile cantiare il canale audio.

• Premete I-II perambiare il canale audio.

La tabella qui除去 riportata alla canali audio disponibili per tipo di audio trasmemso.

A2		Impostazione
		I	II	MONO
Transmission NICAMTransmission		1AAASTEREO NICAM10:00	1AASTEREO NICAM10:00	1AAAMONO10:00
		2BBBNICAM I10:00	2BBBNICAM II10:00	2BMBMONO10:00
		3CCCMONO NICAM10:00	3CCCMONO NICAM10:00	3CCCMONO10:00
	Stereofonico	4DDDSTEREO10:00	4DDDSTEREO10:00	4DDDMONO10:00
	Bilingue	5EEEQUALI10:00	5EEEQUALI10:00	5EEEMONO10:00
	Monofonico	6FFFMONO10:00	6FFFMONO10:00	6FFFMONO10:00

Nota

• In ciascuna modalità audio multipla selezionata con il tasto I-II, la visualizzazione sullo schermo varia a seconda segnali ricevuti.
• Se si selezione MONO, l'audio del teilevisore al plasma rimane monofonicoanche se ilsystemariceve stazioni stereofoniche. Per ascoltare I'audio stereofonico e quindi necessario ripristinare la modalità I o II.
• Se la sorgente di ingresso è da "INGRESSO 1" a "INGRESSO 5", la selezione di una modalità audio multipla non determina alcuna variazione del tipo di suono. In tal caso le caratteristiche audio vengono determinate alla sorgente video.

Blocco delle immagini

Per catturare e bloccare un fotogramma appartenente ad un'immagine in movimento visualizzata, osservate le seguente procedura.

Importante

• La visualizzazione di un'immagine statica per un periodo di tempo prolongato, oppure per periodi più brevi agli giorni, cui provocare la ritenzione dell'imagine.

1 Premete

Sullo schermo di destra appare un'immagine fissa, cioè su quello di sinistra continua ad apparire l'imagine in movimento.

2 Premendo nuovamente

^m si annulla la funzione.

Nota

• Nei casi in cui esta funzione non è disponibile, sullo schermo appara un messaggio di avviso.

Capitolo 7

II Menu Principale (HOME MENU)

Panorama del Menu Principale (HOME MENU)

Per la sorgente AV

HOME MENU Voce Pagina
Imagine Selezione AV 27
	Contrasto 28
	Luminosità 28
	Colore 28
	Sfumatura 28
	Definizione 28
	Regolazione avanzata	29
	Reset	28
Suono	Alti	33
	Bassi	33
	Bilanciamento	33
	Reset	33
	Effetto sonoro	33
Comando di accensione	Risparmio energia	33
	Nessun segnale Off	34
	Nessuna operazione Off	34
Spegnimento con Timer	-	39

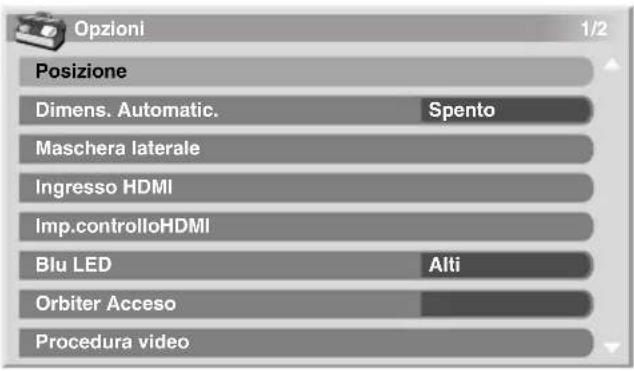

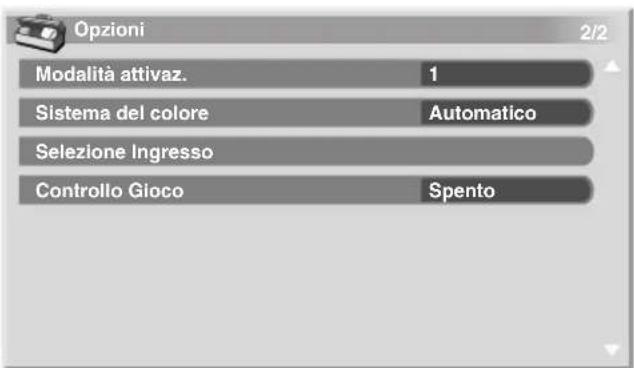

Opzioni	Posizione	35
	Dimens. Automatic.	38
	Maschera laterale	38
	Ingresso HDMI	44
	Imp.controllo HDMI	51
	Blu LED	39
	Orbiter	39
	Procedura video	39
	Modalità arrivaz.	35
	Sistema del colore	36
	Selezione Ingrassso	36
	Controllo gioco	37
Setup	Autoinstallazione	24
	Impost. TV analogica	24
	i/o link.A	47
	Password	39
	Lingua	27
Controllo HDMI	-	53

Per la sorgente PC

HOME MENU Voce Pagina
Immagine Selezione AV 27
	Contrasto 28
	Luminosità 28
	Rosso	28
	Verde	28
	Blu	28
	Reset	28
Suono	Come per la sorgente AV	33
Comando di accensione	Risparmio energia	33
	Gestione alimentazione	34
Spegnimento con Timer	-	39
Opzioni	Setup automatico	36
	Setup manuale	36
	Ingresso HDMI	44
	Imp.controllo HDMI	51
Controllo HDMI	-	53

Utilizzo del Menu Principale (HOME MENU)

Di seguito è illustrata la procedura standard di impostazione dei menu. Per altri procedure, consultate le relative pagine in cui sono descrirente le singole funzioni.

1 Premete HOME MENU.

2 Pre m e t e ↑/↓ per selezionare una voce del menu e premete ENTER.

3 Ripetete il punto 2 sono ad accedere alla voce del sottomenu desiderata.

Il numero di livelli del menu varia in base alle voci del menu stesso.

4 Pre m e t e ←/→ per selezionare un'opzione (o un parametro) e poi premete ENTER.

Per alcune voci di menu, premete / invece di / .

5 Premete HOME MENU per uscire dal menu.

Nota

• Premete RETURN per ritornare ai livelli superiori del menu.

Capitolo 8 Impostazione

Impostazione dei canali TV

Questa sezione describes the modalità di ricerca automatica e di impostazione dei canali TV.

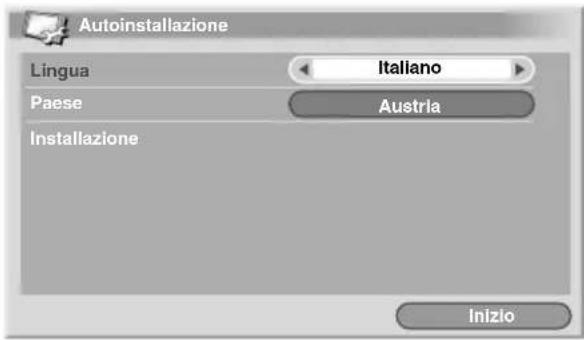

Utilizzo dell'autore INSTALLazione

Alla prima accensione del tevisore al plasma dopo l'acquisto, si avvia l'autoinstallazione iniziale. Nel corso delle operazioni successive è quindi possibile impostare automaticamente la lingua, il Paese e i canali.

1 Selezionate "Lingua" (↑/↓).
2 Selezionate una lingua ( / ) .

É possibile selezionale una lingua fra le 17 disponibili: Ingese, Tedesco, Francese, Italiano, Spagnolo, Olandese, Svedese, Portoghese, Greco, Finlandese, Russo, Turco, Norvegese, Danese, Ceco, Polacco e Ucrainio.

3 Selezionate "Paese" (↑/↓).

4 Selezionate un Paese ( / ) .

5 Selezionate "Inizio" ( ↑/↓ e poi ENTER).

L'autoinstallazione si avvia casi automaticamente.

• Per uscire dall'autoinstallazione, premete RETURN.

Nota

• L'autoinstallazione può essere inoltre avviata dal Menu Principale (HOME MENU), ad esempio, dopo avereambiato il Paese. Prima di avviare l'Autoinstallazione, eseguite i seguenti passaggi: Premete HOME MENU, selezionate "Setup" ( / e poi ENTER), quindi "Autoinstallazione" ( / e poi ENTER). Appare quando la schermata di inserimento della password. Agendo sui tisti da 0 a 9, inserite la password composta da quello ci fibre.
• Qualora non troviate alcun canale, controllate i collegamenti dell'antenna e quindi riaviate l'Autoinstallazione.

Impostazione manuale dei canali TV analogici

Per impostare manualmente i canali TV utilizzate la funzione Regolazione manuale.

1 Premete HOME MENU.
2 Selezionate "Setup" (↑/↓ e poi ENTER).
3 Selezionate "Impost. TV analogica" (↑/↓ e poi ENTER). Appare quando la schermata di inserimento della password. Agendo sui tasti da 0 a 9, inserite la password composta da quattro cifre. Per maggiori informazioni sull'impiego della password leggete la sezione Utilizzo della password a pagina 39.
4 Selezionate "Regolazione manuale" (↑/↓ e poi ENTER).
5 Selezionate "Inserimento programma" (↑/↓).
6 Selezionate un numero di programma ( / ) .

Sono selezionabili numeri da 1 a 99.

7 Selezionate "Ricerca" (↑/↓).
8 Inserite una frequenza usingo i tasti da 0 a 9 e poi ENTER.
La frequenza cui inolte essere insertita con tasti /
9 Selezionate "Sistema" (↑/↓).
10 Selezionate un sistema audio ( / ) .
La selezione può essere effettua tra le opzioni "B/G", "D/K", "I", "L" e "L".
11 Selezionate "Sistema del colore" (/) .
12 Selezionate un sistema del colore ( / ) .
La selezione può essere effettuata tra le opzioni "Automatico", "PAL", "SECAM" e "4.43NTSC".
13 Selezionate "Memorizzatoe" (/) .
14 Selezionate "Si", "Si (In elenco)" oppure "No" ( / ) .

Vocescrizione

Si	Potete selezionare il canale con P+/P-.
Si (In elenco)	Selezionando esta opzione si registra il canale desiderato nell'élenco dei canali preferiti. Potete selezionare il canale usando l'Elenco dei canali preferiti e P+/P-.
No	Non potete selezionare il canale con P+/P-.

15 Premete HOME MENU per uscire dal menu.

• In alternatively, per procedere con l'impostazione di un alto canale, ripetete i punti da 6 a 14.

Nota

• La procedura sopra illustrata consente di trasferire ed impostare nell'apparecchio di registrazione collegato - quale ad esempio un videoregistratore o un registratore DVD/HDD (DVR) - le informazioni relative ai canali selezioniati.
• Anche la funzione Regolazione manuale consente di selezionare le impostazioni desiderate per Sintonizzatore RR, Protezione e Decoder. Consultate al riguardo lesezioni Riduzione del rumore video, Impostazione della protezione bambini e Sezione del terminale di ingresso per il decoder.

Riduzione del rumore video

Per i canali individuali è possibile specificare se il tevisore al plasma deve ridurre il rumore video in funzione del livello dei segnali ricevuti.

1 Premete HOME MENU.

2 Selezionate "Setup" (↑/↓ e poi ENTER).
3 Selezionate "Impost. TV analogica" ( ↑/↓ e poi ENTER).
Appare quindi la schermata di inserimento della password. Agendo sui tasti da 0 a 9, inserite la password composta da quattro cifre. Per maggiori informazioni sull'impiego password, consultate la sezione Utilizzo della password a pagina 39.
4 Selezionate "Regolazione manuale" (↑/↓ e poi ENTER).
5 Selezionate "Inserimento programma" (↑/↓).
6 Selezionate il numero di un programma ( / ) .
Sono selezionabili numeri da 1 a 99.
7 Selezionate "Sintonizzatore RR" (↑/↓).
8 Selezionate "Acceso" ( / ) .
9 Premete HOME MENU per uscire dal menu.

Nota

• Dipendenteamente dalladicondizione dei segnali di diffusione.
  questa funzione potrebber non fornire risultati soddisfacenti.
• Durante l'impiego di un decoder con un terminale di decoder selezionato esta funzione potrebbe non fornire buoni risultati.
  L'impostazione predefinita è "Acceso".

Impostazione della protezione bambini

La protezione bambini impedisce la sintonizzazione e la visione dei canali TV selezionati.

1 Ripetete i puncti da 1 a 6 specificati per Riduzione del rumore video.

Dopo ave selezionato il canale desiderato (per mezzo della funzione Inserimento programma), eseguite i seguenti passaggi:

2 Selezionate "Protezione" (↑/↓).

3 Selezionate "Blocco" ( / ) .

• Le selezioni possibili sono "Visualizzazione" (impostazione predefinita) e "Blocco".

4 Premete HOME MENU per uscire dal menu.

Selezione del terminale di ingresso per il decoder

Se alsysteme é collegato un decoder, selezionate il relativo terminale di ingresso (INPUT 1).

1 Ripetete i punti da 1 a 6 specificati per Riduzione del rumore video.

Dopo ave selezionato il canale desiderato (per mezzo della funzione Inserimento programma), eseguite i seguenti passaggi:

2 Selezionate "Decoder" ( / ) .
3 Selezionate "INGRESSO 1" ( / ).
4 Premete HOME MENU per uscire dal menu.

Nota

• Se risultata selezionato "Spento" (impostazione predefinita), non è possibile vedere le immagini provenienti dal decoder.

Etichettatura dei canali TV

Ai canali TV impostati è possibile assegnare un nome composto da un massimo di cinque caratteri. Questa funzione consente quando di identificarli confacilityà durante la successiva selezione.

1 Premete HOME MENU.
2 Selezionate "Setup" ( ↑/↓ e poi ENTER).
3 Selezionate "Impost. TV analogica" (↑/↓ e poi ENTER).

Appare quindi la schermata di inserimento della password. Agendo sui tasti da 0 a 9, inserite la password composta da quattro cifre.

4 Selezionate "Etichetta" ( / e poi ENTER).
5 Selezionate "Inserimento programma" (↑/↓).
6 Selezionate un numero di programma ( / ) .
Sono selezionabili numeri da 1 a 99.

7 Selezionate "Etichetta" ( / e poi ENTER).
Appare cosi la schermata di inserimento del nome.
8 Selezionate il primo carattere ( / / / e poi ENTER).

• Il Cursese quindi si sposta nella posizione di inserimento del carattere successivo.

9 Ripetete il punto 8 sino all'insertimento complessivo di cinque caratteri al massimo.

• Per correggere i caratteri inserti, selezionate [←] o [→] sullo schermo e quindi premete ENTER. Il cursore si spostaosi sul carattere precedente o successivo.
• Per cancellare il carattere attualmente selezionato, selezionate [Delete] sullo schermo e quindi premete ENTER.
• Per insere uno spazio al posto del carattere currentemente selezionato sullo schermo, selezionate [Space] e quindi premete ENTER.

10 Per completing la procedura di inserimento del nome, premete / o / sino a selezionare [OK] sullo schermo, quando premete ENTER.

11 Premete HOME MENU per uscire dal menu.

Nota

• La procedura sopra illustrata consente di trasferire ed impostare nell'apparecchio di registrazione collegato - quale ad esempio un videoregistratore o un registraratore DVD/HDD (DVR) - le informazioni relative ai canali selezioniati.

Ordinamento dei canali TV preimpostati

L'utilizzo della procedura illustrata di seguito consente di modificare la sequenza dei programmi TV preimpostati.

1 Premete HOME MENU.

2 Selezionate "Setup" (↑/↓ e poi ENTER).
3 Selezionate "Impost. TV analogica" ( ↑/↓ e poi ENTER).

Appare quando la schermata di inserimento della password. Agendo sui tasti da 0 a 9, inserite la password composta da quattro cifre.

4 Selezionate "Ordina" ( ↑/↓ e poi ENTER).

Appare cosi la schermata di ordinamento.

5 Selezionate un canale da spostare ( / / / e poi ENTER).

6 Selezionate la nuova posizione ( / / / e poi ENTER).

Viene cosi eseguito I'ordinamento dei canali.

7 Premete HOME MENU per uscire dal menu.

Nota

• Per cancellare una pagina della schermata di ordinamento al punto 6, selezionate / sullo schermo con / sino a selezionare la pagina desiderata e quando premete ENTER.
• La procedura sopra illustrata trasferisce ed imposta nelle'apparecchio di registrazione collegato, quale un videoregistratore o un registraratore DVD/HDD (DVR), solamente le informazioni relative al canale del quale si è modificata la posizione.

Impostazione

Impostazione della lingua

La lingua in cui ottenere le visualizzazioni sullo schermo, vale a dire i menu e le istruzioni, poi essere selezionata tra le seguenti 17 lingue disponibili: Inglese, Tedesco, Francese, Italiano, Spagnolo, Olandese, Svedese, Portoghese, Greco, Finlandese, Russo, Turco, Norvegese, Danese, Ceco, Polacco e Ucrainio.

Per la lingua di visualizzazione nella modalità Televideo è inoltre possibile scegliere tra le opzioni Europa occid., Europa orientale, Grecia/Turchia, Cirillico e Arabia.

1 Premete HOME MENU.
2 Selezionate "Setup" ( ↑/↓ e poi ENTER).
3 Selezionate "Lingua" (↑/↓ e poi ENTER).
4 Selezionate "Menu" (↑/↓).
5 Selezionate una lingua ( / ) .

6 Selezionate "Television" (↑/↓).
7 Selezionate una lingua ( / ) .
8 Premete HOME MENU per uscire dal menu.

Selezione AV

Dalle sei opzioni di visualizzazione, a seconda dell'ambiente (ad esempio della luminosità della stanza), selezione il tipo di programma TV corrente oppure il tipo di ingresso delle immagini dalsystema esterno.

1 Premete HOME MENU.
2 Selezionate "Immagine" ( ↑/↓ e poi ENTER).
3 Selezionate "Selezione AV" (↑/↓ e poi ENTER).
4 Selezionate I'opzione desiderata ( / e poi ENTER).

Per la sorgente AV

Per la sorgente AV

Vocescrizione

STANDARD Immagine ben definita in un ambiente con illuminazione normale. Questa impostazione è condivisa dagli ingressi esterni e dalle sorgenti d'ingresso TV.

DINAMICO Imagine nitida con il massimo contrasto. Si tengaa presente che in questa modalita non è possibile regolare manualmente la qualita delle immagini. Questa impostazione è condivisa dagli ingressi esterni e dalle sorgenti d'ingresso TV.

FILM Immagine ottimizzata per la visualizzazione di film.
Questa impostazione è condivisa dagli ingressi esterni e dalle sorgenti d'ingresso TV.

SPORT Imagine ottimizzata per la visualizzazione di programmi sportivi. Questa impostazione è condivisa dagli ingressi esterni e dalle sorgenti d'ingresso TV.

GIOCO Riduce la luminosità dell'imagine in modo da consentirne una più agevole visione. Questa impostazione è condivisa dagli ingressi esterni e dalle sorgenti d'ingresso TV.

UTENTE Consente all'utente di personalizzare le impostazioni secondo le proprie necessità. La modalità cui essere impostata per ciascuna sorgente di ingressso.

Per la sorgente PC

Vocescrizione

STANDARD Per immagini ad alta definizione in luoghi normalmente illuminati

UTENTE Consente all'utente di personalizzare le impostazioni secondo le proprie necessità. La modalità cui essere impostata per ciascuna sorgente di ingressso.

5 Premete HOME MENU per uscire dal menu.

Nota

• Selezionando "DINAMICO" non è possibile selezionare le opzioni "Contrasto", "Luminosità", "Colore", "Sfumatura", "Definizione", "Regolazione avanzata" e "Reset"; queste voci di menu sono oscurate.

Regolazioni di base dell'immagine

E possibile regolare a piacimento le immagini per l'opzione Selezione AV selezionata (ad eccezione dell'opzione DINAMICO).

1 Premete HOME MENU.
2 Selezionate "Immagine" (↑/↓ e poi ENTER).
3 Selezionate la voce da regolare ( / e poi ENTER).

Per la sorgente PC appara la seguente schermata:

4 Selezionate il livello desiderato (

Quando viene visualizzata una schermata di regolazione, premendo il tasto ↑/↓ si può cancellare l'elemento da regolare.
5 Premete HOME MENU per uscire dal menu.

Per la sorgente AV

Voce Tasto ← Tasto →
Contrasto Minor contrasto Maggior contrasto
Luminosità Minor luminosità Maggior luminosità
Colore Minor intensità di colore	Maggior intensità di colore
Sfumatura Le tonalità della pelle si fanno violacee	Le tonalità della pelle si fanno verdognole
Definizione Minor definizione Maggior definizione

Per la sorgente PC

Voce Tasto ← Tasto →
Contrasto	Minor contrasto Maggior contrasto
Luminosità	Minor luminosità Maggior luminosità
Rosso	Rosso più debole Rosso più intenso
Verde	Verde più debole	Verde più intenso
Blu	Blu più debole	Blu più intenso

Nota

• Per eseguire le regolazioni avanzate dell'immagine, al punto 3 selezione "Regolazione avanzata" e quando premete ENTER. Per le rimanenti procedure consultate la sezione Regolazione avanzata dell'immagine a pagna 29.
• Per ripristinare i valori predefiniti di tutti gli elementi, al punto 3 premete ↑/↓ sino a selezionale "Reset" e quindi premete ENTER. Appare una schermata di conferma. Premete ←/→ per selezionale "Si" e poi premete ENTER.

Regolazione avanzata dell'immagine

Il teilevisore al plasma offre sviate funzioni avanzate di ottimizzazione della qualita delle immagini. Per maggiori informazioni in merito a queste funzioni consultate le relative tabelle.

Utilizzo di PureCinema

1 Premete HOME MENU.

2 Selezionate "Immagine" ( ↑/↓ e poi ENTER).
3 Selezionate "Regolazione avanzata" (↑/↓ e poi ENTER).
4 Selezionate "PureCinema" ( ↑/↓ e poi ENTER).
5 Selezionate "Modo cinema" o "Ottimiz. testo" ( ↑/↓ e poi ENTER).
6 Selezionate il parametro desiderato ( / e poi ENTER).

Per informazioni sui parametri selezionabili, consultate la tabella.

PureCinema

Questa funzione rileva automaticamente le sorgenti dei film (originariamente codificate a 24 fotogrammi al secondo), le analizza e quindi ricrea ciascun fotogramma in modo da generare un'immagine ad alta definizione

Modocinema	Spento Disattiva la funzione PureCinema
	Standard	Produce immagini dinamiche vivide e regolari (peculiari dei film) rilevando automaticamente le informazioni registrate relative alle immagini DVD o ad alta definizione visualizzate (ad esempio film) e caratterizzato da 24 fotogrammi al secondo
	Liscio Produce immagini dinamiche più vivide e regolari
	Avanzamento Produce immagini dinamiche regolari e di qualità (quali ad esempio le immagini su schermocinetematografico) attraverso la conversione a 72 Hz durante la visualizzazione di immagini DVD (ad esempio film) e caratterizzato da 24 fotogrammi al secondo
Ottimiz. testo	Spento Disattiva l'Ottimizzazione testo
	Acceso Migliora la qualità di visualizzazione dei sottotitoli

Nota

"Standard" non é selezionabile per i seguenti segnali di ingressso: 480p, 576p, 720p@50 Hz, 720p@60 Hz, 1080p@24 Hz, 1080p@50 Hz, 1080p@60 Hz.
Avanzamento" non e selezionabile per i seguenti segnali di ingressso: PAL, SECAM, 576i, 576p, 720p@50 Hz, 1080p@24 Hz, 1080@50 Hz, 1080p@50 Hz/60 Hz.
"Liscio" non è selezionabile per i seguenti segnali di ingresso: 1080p@50 Hz, 1080p@60 Hz.
- Selezionando "Acceso" per "Controllo gioco" nel menu "Opzioni", l'impostazione "PureCinema" è disattivata.

Utilizzo della funzione Intelligent Mode

1 Premete HOME MENU.

2 Selezionate "Imagine" ( ↑/↓ e poi ENTER).
3 Selezionate "Regolazione avanzata" (↑/↓ e poi ENTER).
4 Selezionate "Intelligent Mode" ( ↑/↓ e poi ENTER).
5 Selezionate il parametro desiderato ( / e poi ENTER).

Intelligent Mode

Esegue una compensazione volta all'ottimizzazione delle tonalità di colore e della luminosità delle immagini

Selezioni Spento Disattiva la funzione Intelligent Mode

Acceso Attiva la funzione Intelligent Mode

6 Premete HOME MENU per uscire dal menu.

Nota

• Poiché esta funzione ottimizza automaticamente la qualità dell'immagine, sullo schemo si potrebbe vedere il processo di graduale cambiamento delle caratteristiche dell'immagine quali la luminosità e la sfumatura. Non si tratta di un malfunzionamento.

Utilizzato della funzione Dettagli immagine

1 Premete HOME MENU.
2 Selezionate "Imagine" ( / e poi ENTER).
3 Selezionate "Regolazione avanzata" (↑/↓ e poi ENTER).
4 Selezionate "Dettagli imagine" (↑/↓ e poi ENTER).
5 Selezionate la voce da regolare ( / e poi ENTER).
- É possibile selezionare "Imagine DRE", "Livello Nero", "ACL", "Modalità aumenta" o "Gamma".
6 Selezionate il parametro desiderato ( / e poi ENTER).

Imagine DRE

Aumenta il contrasto delle immagini in modo che la differenza tra le aree luminose e le aree scure divenga più evidente

Selezioni Spento Disattiva la funzione Immagine DRE

Alto Funzione Immagine DRE potenziata

Medio Funzione Immagine DRE standard

Basso Funzione Imagine DRE moderata

Impostazione

Livello Nero

Fa risaltare le aree scure delle immagini in modo che la differenza tra queste e le aree luminose divenga più apparente

Selezioni Spento Disattiva la funzione Livello Nero

Acceso Attiva la funzione Livello Nero

ACL

Esegue una compensazione volta all'ottimizzazione delle caratteristiche di contrasto delle immagini

Selezioni Spento Disattiva la funzione ACL

Acceso Attiva la funzione ACL

Modalità augmenta

Selezione l'elaborazione delle aree ad alta frequenza (dettagliate) dell'imagine

Selezioni 1 Selezione l'imagine Vivida (DEFINIZIONE)

2 Seleziona l'immagine Naturale (DEFINIZIONE)

3 Seleziona l'immagine Morbida (DEFINIZIONE)

Gamma

Regola le caratteristiche gamma delle immagini (sfumature)

Selezioni 1 Selezione le caratteristiche gamma 1

2 Seleziona le caratteristiche gamma 2

3 Seleziona le caratteristiche gamma 3

Utilizzo della funzione Temp. Colore

1 Premete HOME MENU.
2 Selezionate "Imagine" ( ↑/↓ e poi ENTER).
3 Selezionate "Regolazione avanzata" (↑/↓ e poi ENTER).
4 Selezionate "Dettaglio Colore" (↑/↓ e poi ENTER).
5 Selezionate "Temp. Colore" (↑/↓ e poi ENTER).
6 Selezionate il parametro desiderato ( ↑/↓ e poi ENTER).

Temp. Colore

Consente di regolare la temperatura del colore, producendo un migliorie bilanciamento del bianco

Selezioni Alto Bianco con sfumature bluastre

Medio alto Sfumatura intermedia tra Alto e Medio

Medio Tonalità naturale

Medio basso Sfumatura intermedia tra Medio e Basso

Basso Bianco con sfumature rossastre

Manuale La temperatura del colore è regolabile a piacimento

• Se lo si desidera è altresi possibile eseguire una regolazione più accurata. A quello scopo selezionate "Manuale" e poi premete per essere tro secondi il tasto ENTER. Appare così lo schermode delle regolazioni manuali. Passate quindi al punto 7.

7 Selezionate la voce da regolare ( / e poi ENTER).

8 Selezionate il livello desiderato ( / ) .

Vocet		Tasto ←	Tasto →
R Alto	Sintonizzazione fine di aree luminose	Rosso più debole	Rosso più intenseo
G Alto		Verde più debole	Verde più intenseo
B Alto		Blu più debole	Blu più intenseo
R Basso	Sintonizzazione fine di aree scure	Rosso più debole	Rosso più intenseo
G Basso		Verde più debole	Verde più intenseo
B Basso		Blu più debole	Blu più intenseo

Per eseguire la regolazione di un'altra opzione, premete RETURN, e ripetete quindi i punti 7 e 8.
- Per selezionare direttamente un'altra opzione da regolare premete / .

9 Premete HOME MENU per uscire dal menu.

Utilizzato delle funzioni CTI e Spazio Colore

1 Ripetete i punti da 1 a 4 specificati per Utilizzo della funzione Temp. Colore.
2 Selezionate "CTI" o "Spazio colore" (↑/↓ e poi ENTER).
3 Selezionate il parametro desiderato ( / e poi ENTER).

CTI

Consente di riproduire immagini con contorni del colore più chiari. L'acronimo CTI è usato per Color Transient Improvement, owero miglioramento transitorio del colore.

Selezioni Spento Disattiva la funzione CTI

Acceso Attiva la funzione CTI

Spazio colore

Modifica lo spazio di riproduzione del colore

Selezioni 1 Ottimizzata per una riproduzione

vivida e vivace del colore

2 Riproduzione del colore standard

4 Premete HOME MENU per uscire dal menu.

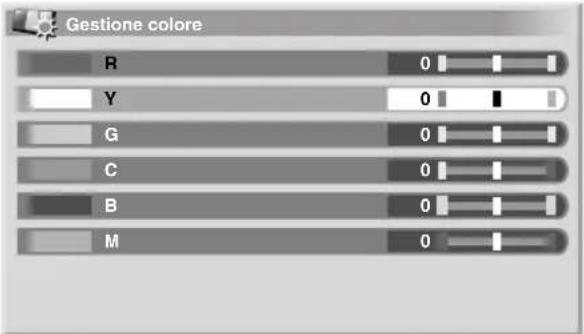

Utilizzo della funzione Gestione colore

1 Premete HOME MENU.
2 Selezionate "Immagine" ( ↑/↓ e poi ENTER).
3 Selezionate "Regolazione avanzata" (↑/↓ e poi ENTER).
4 Selezionate "Dettaglio Colore" ( ↑/↓ e poi ENTER).
5 Selezionate "Gestione colore" ( ↑/↓ e poi ENTER).
6 Selezionate la voce da regolare ( / e poi ENTER).

7 Selezionate il livello desiderato ( / ).

Voce	Tasto ←	Tasto →
R Più prossimo al magenta		Più prossimo al giallo
Y Più prossimo al rosso Più prossimo al verde
G Più prossimo al giallo Più prossimo al ciano
C Più prossimo al verde Più prossimo al blu
B Più prossimo al ciano Più prossimo al magenta
M Più prossimo al blu Più prossimo al rosso

• Per eseguire la regolazione di un'altra opzione, premete RETURN, e ripetete quindi i punti 6 e 7.
  Per selezionare direttamente un'altra opzione da regolare premete /

8 Premete HOME MENU per uscire dal menu.

Eliminazione del rumore delle immagini

1 Premete HOME MENU.

2 Selezionate "Imagine" ( / e poi ENTER).
3 Selezionate "Regolazione avanzata" (↑/↓ e poi ENTER).
4 Selezionate "Riduzione rumore" ( / e poi ENTER).

5 Selezionate la voce da regolare ( / e poi ENTER).
E possible selezionare "3DNR", "Campo NR", "Blocco NR" o "Ronzio NR".
6 Selezionate il parametro desiderato ( / e poi ENTER).

3DNR

Consente di eliminare il rumore video per la riproduzione di immagini pulite e nitide. L'acronimo 3DNR sta per 3-dimensional Noise Reduction, overo riduzione tridimensionale del rumore.

Selezioni Spento	Disattiva la funzione 3DNR
Alto	Funzione 3DNR potenziata
Medio	Funzione 3DNR standard
Basso	Funzione 3DNR moderata

Campo NR

Rimuove lo sfarfallio per immagini piu naturali

Selezioni Spento	Disattiva la funzione Campo NR
Alto	Funzione Campo NR potenziata
Medio	Funzione Campo NR standard
Basso	Funzione Campo NR moderata

Blocco NR

Contribuisce a ridurre il rumore che può essere presente nelle immagini ad alla definizione

Selezioni Spento	Disattiva la funzione Blocco NR
Acceso	Attiva la funzione Blocco NR

Ronzio NR

Consente di eliminare i disturbi dalle immagini dei DVD e ad alla definizione, producendo immagini nella disturbi

Selezioni Spento	Disattiva la funzione Ronzio NR
	Acceso	Attiva la funzione Ronzio NR

7 Premete HOME MENU per uscire dal menu.

Utilizzo della funzione 3DYC e della Modalità I-P

1 Premete HOME MENU.
2 Selezionate "Imagine" ( ↑/↓ e poi ENTER).
3 Selezionate "Regolazione avanzata" (↑/↓ e poi ENTER).
4 Selezionate "Altri" ( / e poi ENTER).
5 Selezionate "3DYC" o "Modalità I-P" (↑/↓ e poi ENTER).
6 Selezionate il parametro desiderato ( / e poi ENTER).

3DYC

Ottimizza le caratteristiche di separazione dei segnali di luminosità da quelli del colore. Questa funzione opera sa con le immagini in video sua con le immagini fisse.

Selezioni Spento Disattiva la funzione 3DYC

Alto Funzione 3DYC potenziata

Medio Funzione 3DYC standard

Basso Funzione 3DYC moderata

Modalità I-P

Convert in modo ottimale i segnali da interlacciati a progressivi. Questa funzione opera sua con le immagini in video sua con le immagini fisse.

Selezioni 1 Ottimale per le immagini video

2 Impostazione standard

3 Ottimale per le immagini fisse

7 Premete HOME MENU per uscire dal menu.

Nota

• Nella modalità 3DYC i singoli parametri sono selezionabili esclusivamente quando:
• come sorgente d'ingresso si è selezionato "INGRESSO 1", "INGRESSO 2" o "INGRESSO 3" e come tipo di segnale d'ingresso si è selezionato "Video" (consultate la sezione Sezione di un tipo di segnale di ingresso a pagina 36); oppure - come sorgente d'ingresso si è selezionato "INGRESSO 5" -, nonza ave tutte collegato il cavo S-Video; oppure ancora si è selezionato il sintonizzatore analogico.
  L'impostazione 3DYC è inefficace quando i segnali in ingresso sono SECAM, PAL60 o 4,43NTSC.
• Selezionando "Acceso" per "Controllo Gioco" nel menu "Opzioni" quando si utilizza una sorgente di ingresso esterna, l'impostazione "Modalità I-P" è disattivata.
  Per la Modalità I-P i singoli parametri non sono selezionabili con i seguenti segnali d'ingresso: 480p, 576p, 720p, 1080p.

Confronto delle regolazioni delle immagini sullo schermo

Durante la regolazione delle immagini potete rapidamente fare riferimento all'imagine impostata in precedenza molto lo stesso parametro, ecisioni consente di confrontare e selezionare lavoramente la qualità dell'imagine che preferite.

1 Premete HOME MENU.

2 Selezionate "Immagine" (↑/↓ e poi ENTER).
3 Selezionate la voce da regolare ( / e poi ENTER).

4 Nel corso della regolazione, premete il tasto BLU del telecomando.

Appare "Prima" e viene visualizzata l'imagine regolata in precedenza per il confronto.

Prima

5 Premete nuovamente il tasto tornare all'imagine con le nuove regolazioni.

Adgni pressione del tasto la visualizzazione passa tra "Prima" e "Dopo".

6 Ripetete i punti da 1 a 5 per gli altri parametri.

7 Premete HOME MENU per uscire dal menu.

Attenzione

• Se uscite dal menu premendo HOME MENU oppure non eseguite alcuna operazione per 60 secondi, tutte le impostazioni dei parametri visualizzati per ultimi vengono memorizzate.
• Per uscire dal menu senza effettuare regolazioni (o per lasciare le impostazioni disattivate) alla schermata "Dopo", passate alla schermata "Prima" e quindi uscite.

Nota

• Nella schermata "Prima" non è possibile effettuare alcuna regolazione. Se si cercà di procedere in tal senso, apparirà un messaggio di avviso.
• Prima di passare a un'alto parametro, assicuratevi di cancellare la visualizzazione da "Prima" a "Dopo", altrimenti poi non potrete selezionare "Prima". Se non lo fate, apparirà un messaggio di avviso.
• Uscendo alla selezione alla schermata "Prima", vengono memorizzate le impostazioni precedenti e il tasto non funziona più.
• Uscendo alla selezione alla schermata "Dopo", vengono memorizzate le ultime impostazioni effettuate e il tasto non funziona più.
• Spostandosi e modificando il parametro "Sezione AV", vengono memorizzate le ultime impostazioni effettuate per il parametro corrente e il tasto continua a funzionare.
  Non è possibile confrontare le immagini tra diversi parametri del menu "Sezione AV" ("STANDARD" e "FILM" ad esempio).
• Quando si selección esta funzione, la funzione "Intelligent Mode" di "Regolazione avanzata" nel menu "Immagine"iene disattivata e la qualità delle immagini torna alle impostazioni predefinite.

• Questa funzione non è selezionabile:

• quando é selezionato "Selezione AV"

• quando é selecionato "Si" o "No" nella schermata di conferma per "Reset" nel menu "Imagine", oppure
• quando é selecionato un menu dalla sorgente PC

Regolazioni del suono

Effettuant le impostazioni descripte di seguito, si può regolare a piacimento la qualità del suono.

É possible regolare a piacimento il suono per l'opzione desiderata relativà alla selezione AV. Consultate la sezione Selezione AV a pagina 27.

1 Premete HOME MENU.
2 Selezionate "Suono" ( ↑/↓ e poi ENTER).
3 Selezionate una voce da regolare ( /)
4 Selezionate il livello desiderato ( / ).

Voce	Tasto ←	Tasto →
Alti Rende più deboli gli alto Rende più forti gli alto
Bassi Rende più deboli i bassi Rende più forti i bassi
Bilancimiento	Sosta il bilancimiento audio a sinistra	Sosta il bilancimiento audio a destra

5 Premete HOME MENU per uscire dal menu.

Nota

• La qualita del suono non può essere regolata per l'ascolto in cuffia.
• Se si regola il suono con le cuffie collegate, le nuove impostazioni risulteranno effettive una volta scollegate le cuffie stesse.
• Per ripristinare i valori predefiniti di tutti gli elementi, al punto 3 premete ↑/↓ sino a selezionare "Reset" e quindi premete ENTER. Appare una schermata di conferma. Premete ←/→ per selezionare "Si" e poi premete ENTER.

Effetto sonoro

Si può selezionare tra SRS FOCUS, SRS o SRS TruBass.

1 Premete HOME MENU.
2 Selezionate "Suono" ( / e poi ENTER).
3 Selezionate "Effetto sonoro" (↑/↓ e poi ENTER).
4 Selezionate "SRS FOCUS", "SRS" o "SRS TruBass" (↑/↓).
5 Selezionate il parametro desiderato ( / ).

SRS FOCUS

Selezioni Spento Disattiva la funzione SRS FOCUS

Acceso Attiva la funzione SRS FOCUS

Questa funzione sposta verso l'alto la direzione di provenienza apparente del suono, in modo da produrre un suono più definite

SRS

Selezioni Spento Disattiva la funzione SRS

Acceso Attiva la funzione SRS Riproduce un suo tridimensionale di grande effetto

SRS TruBass

Selezioni Spento Disattiva la funzione SRS TruBass

Acceso Attiva la funzione SRS TruBass Produce bassi pienie profondi utilizzato una nuova Tecnologia

6 Premete HOME MENU per uscire dal menu.

Nota

Il simbolo (Identifica la condizione di
attivazione delle funzioni SRS FOCUS, SRS e SRS TruBass.
- La qualita del suono non può essere regolata per l'ascolto in cuffia.
- Se si regola l'effetto sonoro con le cuffie collegate, le nuove impostazioni risulteranno effettive una volta scollegate le cuffie stesse.
Gli effetti di questa funzione variano secondo il segnale trattato.

Comando di accensione

Il Comando di accensione rende disponibili utili funzioni per conseguire il risparmio energetico.

Risparmio energia

Per ridurre il consumo elettrico è possibile selezionare una tra tre modalità Risparmio energia disponibili.

1 Premete HOME MENU.
2 Selezionate "Comando di accensione" (↑/↓ e poi ENTER).
3 Selezionate "Risparnio energia" ( ↑/↓ e poi ENTER).
4 Selezionate "Modalità 1", "Modalità 2" o "Immagine disattivata" (↑/↓ e poi ENTER).

Risparmio energia

Selezioni Spento Non riduce la luminosità dell'imagine
	Modalità 1 Riduce lieventamente il consumo elettrico sopprimando lievamente il livello di caduta della luminosità
	Modalità 2 Riduce sia la luminosità dell'imagine, sia il consumo elettrico
	Imagine disattivata Per risparmiare corrente, viene disattivato lo schermo. Per ripristinare la visualizzazione dello schermo, premete qualsiasi tasto ad eccezione di +/−e. Questa impostazione non è memorizzata dal sistema.

5 Premete HOME MENU per uscire dal menu.

Nota

Modificando la modalità di Risparmio energia, si potrebbe notare una variazione nel suono del pannello. Questo fenomeno è normale.
- La funzione di Risparmio energia consente di mantenere a lungo l'efficienza dello schermo. Permantere a lungo l'efficienza dello schermo si raccomanda di impostare la funzione di Risparmio energia su "Modalità 1".

Nessun segnale Off (solo sorgente AV)

Ilsystema entra automaticamente in modalità di attesa se non riceve alcun segnale per 15 minuti.

1 Premete HOME MENU.
2 Selezionate "Comando di accensione" (↑/↓ e poi ENTER).
3 Selezionate "Nessun segnale Off" (↑/↓ e poi ENTER).
4 Selezionate "Attiva" ( ↑/↓ e poi ENTER).

Nessun segnale Off

Selezioni Disattiva	Ilsystema nonviene postoin
(impostazione predefinita)	modalità di attesa
Attiva Ilsystema viene postoin modalità di attesa (standby) qualora non riceva alcun segnale per 15 minuti

5 Premete HOME MENU per uscire dal menu.

Nota

Cinque minuti prima della commutazione del sistema nella modalità di attesa, agli minuto appara un messaggio.
- Non è possibile porre ilsystema in modalità di attesa qualora, al termine di un programma TV, nel teilevisore al plasma siano presenti segnali di rumore.

Nessuna operazione Off (solo sorgente AV)

Ilsystema entra automaticamente in modalità di attesa se non riceve alcun dato per tre ore.

1 Premete HOME MENU.
2 Selezionate "Comando di accensione" (↑/↓ e poi ENTER).
3 Selezionate "Nessuna operazione Off" (↑/↓ e poi ENTER).
4 Selezionate "Attiva" ( / e poi ENTER).

Nessuna operazione Off

Selezioni Disattiva(impostazione predefinita)	Ilsystema non viene postoin modalità di attesa
Attiva	Pone il systemain modalità di attesa (standby) qualora per tre ore non venga effettata alcuna operazione

5 Premete HOME MENU per uscire dal menu.

Nota

• Cinque minuti prima della commutazione del systema nella modalità di attesa, ogni minuto appeare un messaggio.

Gestione alimentazione (solo sorgente PC)

Se ilsystema non riceve alcun segnale dal personal computer, automaticamente si porta in modalità di attesa.

1 Premete HOME MENU.

2 Selezionate "Comando di accensione" (↑/↓ e poi ENTER).
3 Selezionate "Gestione alimentazione" (↑/↓ e poi ENTER).
4 Selezionate "Modalità 1" o "Modalità 2" (↑/↓ e poi ENTER).

Voce Descrizione

Spento	Gestione alimentazione disattivata
(impostazion e predefinita)

Modalità 1 - Pone automaticamente il sistema in modalità di attesa qualora per essere non riceva alcun segnale dal personal computer.

• Ilsystemarimane disattivatoanche quando,se si inizia nuovamente adutilizzare il computer, da quest'ultimo giunge un segnale.
  Il sistema si accende nuovamente premendo il tasto STANDBY/ON del teilevisore al plasma o il tasto del telecomando.

Modalità 2 Pone automaticamente il sistema in modalità di attesa qualora per otto secondi non riceva alcun segnale dal personal computer.

Se sinizia nuovamente ad usare il computer e si inserisce quando un segnale, il sistema si accende.
Il systema si accende nuovamente premendo il tasto STANDBY/ON del teilevisore al plasma o il tasto del telecomando.

5 Premete HOME MENU per uscire dal menu.

Nota

• Questa funzione non è selezionabile se il PC è collegato al terminale HDMI.

Capitolo 9

Utili impostazioni di regolazione

Informazioni sul menu "Opzioni"

Il menu "Opzioni" è composto da due schermate. Per selezionare il menu desiderato e passare tra la Schermata 1 e la Schermata 2, premete ripetutamente i tasti / . Il numero della schermata corrente appeare nell'angolo superiore destro dello schermo.

(Per la sorgente AV)

Commutazione della modalità verticale di attivazione (solo sorgente AV)

Potete selezionare la modalità di attivazione in base al programma che state guardando.

1 Premete HOME MENU.
2 Selezionate "Opzioni" (↑/↓ e poi ENTER).
3 Selezionate "Modalità attivaz." (↑/↓ e poi ENTER).
4 Selezionate "1", "2" o "3" (↑/↓ e poi ENTER).
5 Premete HOME MENU per uscire dal menu.

Nota

• Questa impostazione è eseguibile separatamente per ciascuna sorgente d'ingresso.
• Questa impostazione non è eseguibile quando vi sono in ingressso segnali da 480i, 480p, 1080i@60 Hz, 720p@60 Hz, 1080p@24 Hz o 1080p@60 Hz.
• La Modalità attivazione non è disponibile se per "Controllo Gioco" è selezionato "Acceso".

Regolazione della posizione dell'immagine (solo sorgente AV)

Questa impostazione consente di regolare la posizione orizzontale e verticale delle immagini visualizzate sul tevisore al plasma.

1 Premete HOME MENU.
2 Selezionate "Opzioni" (↑/↓ e poi ENTER).
3 Selezionate "Posizione" ( ↑/↓ e poi ENTER).
4 Selezionate "Regolazione posizione Oriz/vert" ( ↑/↓ e poi ENTER).
5 Regolate la posizione verticale (↑/↓) o quella orizzontale ( / ) .
6 Premete HOME MENU per uscire dal menu.

Nota

• Per ripristinare i valori predefiniti di tutti gli elementi, al punto 4 premete ↑/↓ sino a selezionare "Reset" e quindi premete ENTER. Appare una schermata di conferma. Premete ←/→ per selezionare "Si" e poi premete ENTER.
• Le regolazioni effettuate vengono memorizzate separatamente in funzione della sorgente di ingresso.
• Dipendenteamento dal video visualizzato, la posizione dell'imagine potrebbe non cambiare neppure dopo la regolazione.

Regolazione automatica della posizione dell'immagine e dell'orologio (solo sorgente PC)

Per regolare automaticamente la posizione dell'immagine e le informazioni sull'ora provenienti da un personal computer, utilizzate la funzione "Setup automatico".

1 Premete HOME MENU.
2 Selezionate "Opzioni" (↑/↓ e poi ENTER).
3 Selezionate "Setup automatico" (↑/↓ e poi ENTER).
Appare una schermata di avviso e ha avvio il "Setup automatico".
4 Premete HOME MENU per uscire dal menu.

Nota

• Al termine dell'operazione di Setup automatico, appare il messaggio "Impostazione automatica completata."
• Anche se appeare il messaggio "Impostazione automatica completata," a seconda delle condizioni, l'impostazione automatica potrebbe non essere stata eseguita correttamente.
• La funzione Setup automatico può non riuscire se l'immagine del PC presenta motivi similari oppure monocromatici. In caso di insuccesso, cambiate l'imagine sul PC e riprovate.
• Prima di avviare la funzione Setup automatico, accertatevi che il computer sia collegato al teilevisore al plasma e che inolte sua accesso.
• Questa funzione non è selezionabile se il PC è collegato al terminale HDMI.

Regolazione manuale della posizione dell'imagine e dell'orologio (solo sorgente PC)

Normalmente le posizioni dell'orologio e dell'imagine sono essere regolate confacilityutilizzando la funzione"Setup automatico". Essa va quando utilizzata per ottimizzare la suddetta posizione agli qualvolta lo si ritenga necessario.

1 Premete HOME MENU.
2 Selezionate "Opzioni" (↑/↓ e poi ENTER).
3 Selezionate "Setup manuale" (↑/↓ e poi ENTER).
4 Selezionate la voce da regolare (1/4 e poi ENTER).
5 Effettuate la regolazione (/ e / ) .
Mentre sono selezionati "Orologic" oppure "Fase", è possibile modificare il parametro usando / .
6 Premete HOME MENU per uscire dal menu.

Nota

• Per ripristinare i valori predefiniti di tutti gli elementi, al punto 4 premete ↑/↓ sino a selezionare "Reset" e quindi premete ENTER. Appare una schermata di conferma. Premete ←/→ per selezionare "Si" e poi premete ENTER.
• Questa funzione non è selezionabile se il PC è collegato al terminale HDMI.

Selezione di un tipo di segnale di ingressso

Dopo ave eseguito il collegamento al terminale INPUT 1, INPUT 2 o INPUT 3, specificate il tipo di segnali video che desiderate ricevere dall'apparecchio collegato. Per quanto riguarda i tipi di segnale, consultate il manuale di istruzioni dell'apparecchio collegato.

Prima di aprire il menu, premete il tasto INPUT 1. INPUT 2, o INPUT 3 del telecomando oppure premete INPUT del teilevisore al plasma per selezionare una sorgente d'ingresso.

1 Premete HOME MENU.
2 Selezionate "Opzioni" (↑/↓ e poi ENTER).
3 Selezionate "Sezione Ingresso" ( ↑/↓ e poi ENTER).
4 Selezionate "Input" o "Selez. Audio" (↑/↓ e poi ENTER).
5 Selezionate un tipo di segnale ( / e poi ENTER).

Potete selezionare il terminale di ingresso video per "Input".

• Per "INGRESSO 1" potete selezionare "Video" o "RGB".
  Per "INGRESSO 2" potete selezionare "Video", "S-Video" o "COMPONENTE".
  Per "INGRESSO 3" potete selezionare Video", "S-Video o RGB".

Potete selezionare il terminale di ingresso video per "Selez. Audio".

• Selezionate "SCART" o "RCA".

6 Premete HOME MENU per uscire dal menu.

Nota

• INPUT 1 o INPUT 3 possono essere selezionati solo se, nel menu "Ingresso HDMI", per "Impostazione" è stato selezionato "Disattiva".
• Potete selezionare il segnale per ciascun terminale di ingresso.
  "Selez. Audio" é disponible solo se, nel menu "Selezione Ingresso", per "Input" é selezionato "COMPONENTE".
• Se non appare alcuna immagine, oppure i colori dell'immagine che appare non sono corretti, specificate un tipo di segnale video diverso.
• Per quanto riguarda i tipi di segnale che si possono specificare, consultate il manuale di istruzioni dell'apprecchio collegato.

Impostazione del sistema di colore

Se l'imagine non apparse in modo biano, selezionate un sistema di colore diverso (ad esempio PAL oppure NTSC).

1 Premete HOME MENU.

2 Selezionate "Opzioni" (↑/↓ e poi ENTER).

3 Selezionate "Sistema del colore" ( / e poi ENTER).

4 Selezionateistema di segnale video ( ↑/↓ e poi ENTER).

• La selezione può essere effettuata tra le opzioni "Automatico", "PAL", "SECAM", "NTSC" e "4.43NTSC".
• Se si selezione l'opzione "Automatico", il sistema identifica automaticamente il tipo di segnale in ingresso.

5 Premete HOME MENU per uscire dal menu.

Nota

L'impostazione predefinita è "Automatico".
- Se è selezionato "Ingresso HDMI", non è necessario effettuare alcuna impostazione.
- Per le opzioni "INGRESSO 1", "INGRESSO 2", "INGRESSO 3" e "INGRESSO 5" è necessario impostare ilsystema del colore.
- Per quanto riguarda l'impostazione del sistema di colore, vedete i punti 11 e 12 della sezione Impostazione manuale dei canali TV analogici a pagina 24.

Selezione di una modalità di gioco

Questa funzione consente di specificare la propria preferenza per la qualita dell'immagine o per la funzionalità.
1 Premete HOME MENU.
2 Selezionate "Opzioni" (↑/↓ e poi ENTER).
3 Selezionate "Controllo Gioco" ( ↑/↓ e poi ENTER).
4 Selezionate "Acceso" o "Spento" (↑/↓ e poi ENTER).
5 Premete HOME MENU per uscire dal menu.

Nota

• La funzione "Controllo Gioco" è disponibile quando si utilizes un ingresso esterno (che non sia una sorgente PC) e per "Selezione AV" è selezionato "GIOCO".
• Le opzioni "Controllo Gioco" non sono operative quando vengono ricevuti segnali PC (quando sullo schermo è visualizzata una sorgente PC).
  L'impostazione "Acceso" non è operativa durante il blocco delle immagini.

Voce Descrizione

Acceso Specifica la preferenza per la funzionalità

Spento Specifica la preferenza per la qualità dell'imagine

Selezione manuale delle dimensioni dello schermo

Per commutare le opzioni di dimensione dello schermo selezionabili per il tipo di segnale video correntemente ricevuto, premete. Ad ogni pressione di si passa a un'altra selezione.

Le dimensioni dello schermo selezionabili variano in base al tipo di segnale in ingresso.

Importante

• Se immagini con bande nere su entrambi i lati o sul bordo superiore e inferiore dello schermo vengono visualizzate in modo continuo per un periodo di tempo prolongato oppure per periodi più brevi ma per alcuni giorni consecutivi, quando si utilizzato ad esempio le modalità "4:3", "FULL 14:9" o "CINEMA 14:9", si cui verificare la ritenzione dell'imagine. Si raccomanda di visualizzare le immagini a grande schermo, salvo che ci sono non costituisca una violazione del copyright.

Sorgente AV

Voce Desrizione

4:3 Per le immagini standard 4:3. Su ciascun lato appara una maschera laterale.

FULL 14:9 Per le immagini compresse a 14:9. Su ciascun lato appara una sottile maschera laterale.

Vocescrizione

CINEMA 14:9 Per le immagini di tipo letterbox a 14:9. Con alcuni programmi, su ciascun lato appeare una sottile maschera laterale ed è inoltre possibile vedere una barra superiore ed una inferiore.

WIDE Con但这a modalità l'immagine viene progressivamente allargata verso le estremità laterali dello schermo

FULL Per le immagini compresse a 16:9

ZOOM Per le immagini di tipo letterbox a 16:9. Con alcuni programmi possono apparire una barra superiore ed una inferiore.

CINEMA Per le immagini di tipo letterbox a 14:9. Con alcuni programmi cui apparire una barra superiore ed una inferiore.

Sorgente PC

Voce Desrizione

4:3 Riempie lo schermo perché il fornato del segnale in ingresso

FULL Visualizzazione a schermo intero a 16:9

Sorgente AV Sorgente PC

Nota

• Durante la visione di segnali video ad alla definizione, la pressione del tasto consente di passare tra "FULL", "WIDE", "4:3" e "ZOOM".
• Alcune trasmissioni HD possono visualizzare contenti in formato 4:3 con maschere laterali, che possono provocare un'usura non uniforme. Dopo averle guardate, si raccomanda di visualizzare immagini in movimento a grande schermo (consultate la sezione Rilevazione delle maschere laterali a pagna 38).
• Le caratteristica illustrate per la sorgente PC si riferisce al modello PDP-5080XA. Nel modello PDP-4280XA il numero di pixel dello schermo è diverso e perdanto l'elaborazione del segnale e le condizioni effettive di visione variano lieveamente.

Selezione automatica delle dimensioni dello schermo

Questo teilevisore al plasma selezione automaticamente un fornato di visualizzazione appropriato quando i segnali video ricevuti contengono le informazioni WSS (wide screen signaling), oppure quando i segnali video provengono dall'apparecchio HDMI collegato (vedete a pagina 44). Per attivare esta funzione eseguite la segmente procedura:

1 Premete HOME MENU.
2 Selezionate "Opzioni" ( ↑/↓ e poi ENTER).
3 Selezionate "Dimens. Automatic." ( ↑/↓ e poi ENTER).
4 Selezionate "Naturale" o "Zoom panoramicica" ( ↑/↓ e poi ENTER).

Voce Descrizione

Spento Disattiva la funzione Dimens. automatic
Naturale Adatta in modo naturale l'imagine allo schermo
Zoom panoramaica	Ingrandisce l'imagine e visualità solo la parte compresa nel formato 4:3 in pieno schermo and grande schermo

5 Premete HOME MENU per uscire dal menu.

Nota

• Qualora l'immagine passi automaticamente un formato corretto dello schermo, selezionato manualmente.
• Se il segnale video non contiene informazioni sul formato, la funzione non opera neppure selezionando "Naturale" o "Zoom panoramicà".

Rilevazione delle maschere laterali

Alcune trasmissioni HD possono visualizzare contenti in formato 4:3 con maschere laterali. Il teilevisore al plasma rileva automaticamente tali maschere laterali e fornisce maschere laterali grigie quando per "Dimens. Automatic." è selezionato "Naturale", oppure visualizza le immagini a piano schermo eliminando le maschere laterali quando è selezionato "Zoom panoramicà". Questa funzione non è operativa quando per "Dimens. Automatic." è selezionato "Off".

1 Premete HOME MENU.
2 Selezionate "Opzioni" (↑/↓ e poi ENTER).
3 Selezionate "Maschera laterale" ( / e poi ENTER).
4 Selezionate "Rivelazione" (↑/↓).
5 Selezionate "Acceso" ( / ) .

Voce Descrizione

Spento	Disattiva la funzione di rilevazione delle maschere laterali
Acceso Attiva la funzione di rilevazione delle maschere laterali

6 Premete HOME MENU per uscire dal menu.

Importante

L'impostazione previene l'usura non uniforme in presenza di contenuti in formato 4:3 e le maschere laterali sono ridurre la possibilità di ritenzione dell'imagine.

Nota

• Se "Dimens. Automatic." è impostato su "Spento" non è possibile impostare la rilevazione delle maschere laterali su "Acceso" o su "Spento".
• La rilevazione delle maschere laterali non funziona con contentuti in formato 4:3 visualizzati in segnali SD.
• Quando esta funzione è attiva, nel display dei canali appara "AUTO".
• Impostate la funzione di rilevazione delle maschere laterali su "Acceso": in quello modo vengono rilevate le immagini ad alta definizione in formato 16:9 che contengono maschere laterali, e le maschere laterali vengono aggiunte automaticamente oppure le immagini vengono visualizzate a grande schermo, contrastando più efficacemente il danneggiamento dovuto alla bruciatura dello schermo.
• A seconda dei contenuti HD si potrebbero verificare degli errorsi di rilevazione. Se si dovessero verificare errori di rilevazione, impostate manualmente il fornato dello schermo.

Modifica della luminosità di entrambi i lati dello schermo (Maschere laterali)

Con il formato di visualizzazione 4:3, FULL 14:9 o CINEMA 14:9 è possibile variare la luminosità delle maschere laterali grigie che appaiono sullo schermo.

1 Ripetete i puncti da 1 a 3 specificati per Rilevazione delle maschere laterali.
2 Selezionate "Sinc. Luminosita" (↑/↓).
3 Selezionate il parametro desiderato ( / ) .

Voce Descrizione

Fissa (impostazione predefinita)	Imposta sempre la stessa luminosità per le maschere laterali grigie
Automatico	Regola la luminosità delle maschere laterali grigie in funzione della luminosità delle immagini

Importante

L'impostazione "Automatico" regola la luminosità delle maschere laterali in funzione della luminosità dello schermo e cui po ridurre la possibilità di ritenzione dell'immagine.

4 Premete HOME MENU per uscire dal menu.

Utili impostazioni di regolazione

Blu LED

Potete regolare la luminosità dell'indicatore POWER ON in base al livello di luminosità dell'area di visualizzazione.

1 Premete HOME MENU.
2 Selezionate "Opzioni" (↑/↓ e poi ENTER).
3 Selezionate "Blu LED" (↑/↓ e poi ENTER).
4 Selezionate "Alti", "Medi" o "Bassi" (↑/↓ e poi ENTER).
5 Premete HOME MENU per uscire dal menu.

Orbiter

Questa funzione sposta automaticamente l'immagine in modo impercettibile per prevenire il danneggiamento dovuto alla bruciatura dello schermo.
1 Premete HOME MENU.
2 Selezionate "Opzioni" (↑/↓ e poi ENTER).
3 Selezionate "Orbiter" (↑/↓ e poi ENTER).
4 Selezionate "Acceso" (↑/↓ e poi ENTER).
5 Premete HOME MENU per uscire dal menu.
Per disattivare questa funzione selezionate "Spento" al punto 4.

Nota

• Quando la funzione Orbiter è impostata su "Acceso", l'imagine può essere sperimenti leggermente sullo schermo.
• Questa funzione non è operativa quando vengono ricevuti segnali dal PC.

Procedura video

Potete visualizzare la schermata "Procedura video", che contribuisce a eliminare la post-imagine quando si verifica.

1 Premete HOME MENU.
2 Selezionate "Opzioni" (↑/↓ e poi ENTER).
3 Selezionate "Procedura video" (↑/↓ e poi ENTER).
Appare una schermata di conferma.
4 Selezionate "Inizio" (ENTER).
Viene visualizzata la schermata Procedura video.

Nota

• Ilsystema viene messo automaticamente in attesa (standby) un'ora dopo l'inizio della Procedure video.
• Mentre è attiva la Procedura video, Nessun tasto è operativo ad eccezione dei tasti del telecomando, STANDBY/ON e del teilevisore al plasma.
  Per disattivare la Procedure video premete il tasto del telecomando, oppure i tasti STANDBY/ON o del tevisore al plasma.
• Il timer della Procedure video ha la priorità sullo spegnimento con timer. Quando la Procedure video è attiva, lo spegnimento con timer diviene inefficace.

Spegnimento con Timer

Una volta trascorso l'intervallo di tempo specificato, la funzione Spegnimento con Timer pone automaticamente il sistema in modalità di attesa (standby).

1 Premete HOME MENU.
2 Selezionate "Spegnimento con Timer" ( ↑/↓ e poi ENTER).
3 Selezionate il tempo desiderato ( ↑/↓ e poi ENTER).
É possibile selezionare tra le opzioni "Spento" (annulla), "30 min", "60 min", "90 min" e "120 min".
4 Premete HOME MENU per uscire dal menu.

Nota

• Cinque minuti prima dello scadere dell'intervallo di tempo selezionato, agli minuto appare il tempo residuo.
• Per controllare il tempo residuo, eseguite i punti 1 e 2 sopra descritti. Dopo avee controllato il tempo premete HIOME MENU in modo da ripristinare la precedente visualizzazione.
• Quando sl imposta la funzione Spgnimento con timer, I'indicatore SLEEP sul lato anteriore del teilevisore al plasma si accende in arancione.

Utilizzo della password

Il teilevisore al plasma è provistoto della funzione Protezione bambini, il cui scopo è impedire ai bambini di vedere programmi ad dati non appropriati. Per vedere i programmi per i quali è stato impostato "Blocco", è necessario insere una password. Quando il systema lascia la fabbrica, la password predefinita è "1234". Essa può tutvía essere modificata a piacimento.

La password deve essere inscription per poter usare le funz

"Autoinstallazione", "Impost. TV analogica" o "Password" del Menu Principale. Ciò impedisce modifiche non autorizzate delle impostazioni.

Insetimento della password

Dopo ave selezionato un canale bloccato con la funzione Protezione bambini e prima di usare alcune delle funzioni dei menu è necessario insere la password.

• Agendo sui tasti da 0 a 9, inserte la password composta da quattro ciire.

Nota

• Al perso tentativo consecutivo di inserimento di una password non corretta, appeare il messaggio "Password invalida," e il menu si chiude. Per visualizzare nuovamente il menu di inserimento della password, apritelo nuovamente oppure selezionate il canale bloccato.

Utili impostazioni di regolazione

• Qualora la schermata di immissione della password scompaia, ancor prima di insereire la password, potete richiamarlo, premendo ENTER.

Modifica della password

Per modificare la password, osservate la procedura descritta di seguito.

1 Premete HOME MENU.
2 Selezionate "Setup" ( ↑/↓ e poi ENTER).
3 Selezionate "Password" (↑/↓ e poi ENTER).

Appare quando la schermata di inserimento della password. Agendo sui tasti da 0 a 9, inserite la password corrente composta da quattro cifre.

4 Selezionate "Cambiare password" ( ↑/↓ e poi ENTER).
5 Tempre con i tasti da 0 a 9 inserite la nuova password composta da quattro cifre.

6 Inserte la stessa password gia inserta al punto 5.

• Se si inserisce una password diversa, l'operazione torna al punto 5 in modo da ripetere la procedura dall'inizio.
• La conferma della nuova password può essere tentata per tre volte, dopodiché la schermata Cambiare password viene chiusa automaticamente.

7 Premete HOME MENU per uscire dal menu.

Nota

• Prendetenota della nuova password appena impostata e tenetela quindi a portata di mano.

Ripristino della password

1 Premete HOME MENU.
2 Selezionate "Setup" (↑/↓ e poi ENTER).
3 Selezionate "Password" ( / e poi ENTER).

Appare quando la schermata di inserimento della password. Agendo sui tasti da 0 a 9, inserite la password composta da quattro cifre.

4 Selezionate "Reset" (↑/↓ e poi ENTER).
5 Selezionate "Si" ( / e poi ENTER).
6 Premete HOME MENU per uscire dal menu.

Nota

• La procedura sobre illustrata ripristina la password predefinita (cioe 1 2 3 4).

Disabilitazione della password

Per disattivare la funzione di protezione che invita ad inserire la password osservate la segunte procedura: L'impostazione predefinita è "Attiva".
1 Premete HOME MENU.
2 Selezionate "Setup" (↑/↓ e poi ENTER).
3 Selezionate "Password" (↑/↓ e poi ENTER).
Appare quando la schermata di inserimento della password. Agendo sui tasti da 0 a 9, inserite la password composta da quattro cifre.
4 Selezionate "Impostaz. password" ( ↑/↓ e poi ENTER).
5 Selezionate "Disattiva" ( ↑/↓ e poi ENTER).
6 Premete HOME MENU per uscire dal menu.

Nota

• La procedura sobre illustrata ripristina la password predefinita (cioe 1 2 3 4).
• Una volta disattivata la password non è più possible modificare le impostazioni della funzione Protezione bambini. Vedere Impostazione della protezione bambini a pagina 25.
• Una volta disattivata la password non è più possible modificare né ripristinare la password stessa.
• Attivando nuovamente la password après averla disattivata, viene ripristinata la password predefinita (1 2 3 4).

Vi suggeriamo di scrivere qui la password in modo da non dimenticarla.

Se avete dimenticato la password

Quando appeare il messaggio "Inserire Password.", tenete premuto il tasto ENTER del telecomando per almeno tre secondi.

Viene cosi ripristinata la password "1234".

Capitolo 10

Utilizzo con altri apparecchi

Al tevisore al plasma è possibile collegare svariati tipi di apparecchi esterni, quali un decoder, un videoregistratore, unlettore DVD, una console per giochi, un personal computer oppure una videocamera.

Per la visualizzazione delle immagini provenienti da un apparecchio esterno selezionate la sorgente d'ingresso desiderata con tasti INPUT del telecomando (pagina 13) oppure il tasto INPUT del teilevisore al plasma.

Attenzione

• Per assicurarme la protezione, prima di collegare un decoder, un videoregistratore, unlettore DVD, una console per giochi, un personal computer, una videocamera o un altro tipo di apparecchio esterno, scollegate sempre alla presa di rete il cavo di alimentazione del teilevisore al plasma.

Nota

• Prima di eseguirne il collegamento, leggete con attenzione il manuale di istruzioni degli apparecchi esterni collegati (lettore DVD ecc.).
• Se non specificato diversamente, i cavi di connessione illustrati nelle figure sono disponibili reperibilli in commercio, ma non sono forniti in dotazione con questo prodotto.

Collegamento di unlettoreDVD

Per il collegamento di unlettore DVD e di otheri apparecchi audiovisivi,utilizzate il terminale INPUT 2.
Per l'utilizzo di un cavo componente video,nel menu "Selezione Ingresso" selezionate "COMPONENTE" e nel menu "Selez.Audio" selezionate "SCART"(vedere la sezione Selezione di un tipo di segnale di ingresso a pagina 36).In questo caso, il segnale audio sera fornitdo dal cavo SCART.
Perché il segnale audio venga fornito dal cavo audio, collegate il cavo audio al terminale INPUT 2 (Audio) e nel menu "Selez.Audio" selezionate "RCA".

Riproduzione di un DVD

Per guardare un DVD premete il tasto INPUT 2 del telecomando oppure il tasto INPUT del teilevisore al plasma e selezionate "INGRESSO 2".

Nota

• Se le immagini del DVD non appaiano in modo chiaro, potrebbe essere necessario modificare, atraverso il menu, l'impostazione relativa al tipo di segnale in ingresso. Vedere a pagina 36.
• Per informazioni sul tipo di segnale, consultate il manuale di istruzioni dellettore DVD.

Collegamento di un decoder

Per il collegamento di un decoder o di altri apparecchi audiovisivi, utilizzate il terminale INPUT 1.

Visualizzazione di immagini provenienti da un decoder

Premete i tasti da 0 a 9 o P + / P- per selezione are un programma specificato per l'impostazione del decoder (pagina 25).

Premete il tasto INPUT 1 del telecomando oppure il tasto INPUT del tevisore al plasma e selezionate "INGRESSO 1".

Nota

• Accertatevi che il decoder sia collegato al terminale "INGRESSO 1".
• Se le immagini del decoder non appaiano in modo bianro, potrebbe essere necessario modificare, atraverso il menu, l'impostazione relativa al tipo di segnale in ingresso. Vedere a pagina 36.
• Per informazioni sul tipo di segnale, consultate il manuale di istruzioni del decoder.

Collegamento di un videoregistratore

Per il collegamento del videoregistratore o di altri apparetti audiovisivi, utilizzate il terminale INPUT 2. Se il vostro videoregistratore supporti sistemi avanzati TV-Videoregistratore di tipo "AV link", lo potete collegare al terminale INPUT 2 o 3 del teilevisore al plasma utilizzato il cavo SCART con tutti i 21 pin collegati.

Sistema AV link avanzato

• Le informazioni di sintonizzazione vengono scaricate direttamente dall'apparecchio TV al videoregistratore (Download preimpostato).
• Durante la visione di un programma TV, lo potete registrar con un uncommon dato premendo l'apposto tasto di registrazione del videoregistrar, (WYSIWYR*)
• Poiché alcuni videoregistratori dispongono di un apposto tasto per la funzione WYSIWYR, consultare il relativo manuale di istruzioni.
• Se si preme il tasto di riproduzione del videoregistratore, il sistema automaticamente si attiva alla modalità di attesa e visualizza quindi le immagini provenienti dall'apparecchio collegato.

Nota

I sistemi TV-Visideregistratore avanzati di tipo "AV link potrebbero non essere compatibili con alcune sorgenti esterne.

Riproduzione di una videocassetta

Per guardare una videocassetta premete il tasto INPUT 2 del telecomando oppure il tasto INPUT del teilevisore al plasma e selezionate "INGRESSO 2".

Nota

• Se le immagini del videoregistratore non appaiano in modo chiaro, potrebbe essere necessario modificare, atraverso il menu, l'impostazione relativa al tipo di segnale in ingresso. Vedere a pagina 36.
• Collegate gli apparecchi esterni solamente ai terminali che vanno effettivamente utilizzati.
• Per informazioni sul tipo di segnale consultate il manuale di istruzioni del videoregistratore.

Collegamento di una console per giochi o di una videocamera

Per il collegamento di una console per giochi, di una videocamera e di altri apparecchi audiovisivi, utilizzate il terminale INPUT 5.

Visualizzazione delle immagini provenienti da una console per giochi o da una videocamera

Per visualizzare le immagini provenienti da una console per giochi o da una videocamera premete il tasto INPUT 5 del telecomando oppure il tasto INPUT del tevisore al plasma e selezionate "INGRESSO 5".

Nota

• Ilsystema esgue il controlo dei cavi collegati ai terminali INPUT 5 nel seguente ordine:1) S-Video,2) Video.
• Collegate gli apparecchi esterni solamente ai terminali che vanno effettivamente utilizzati.

Collegamento di un personal computer

Per il collegamento di un personal computer utilizzato i terminali PC.

Nota

• I terminali di ingresso PC sono compatibili con lo standard DDC2B.

Visualizzazione di immagini provenienti da un personal computer

Per visualizzare le immagini provenienti da un personal computer, premete il tasto PC del telecomando oppure il tasto INPUT del teilevisore al plasma e selezionate "PC".

Una volta collegato il personal computer, ne viene automaticamente rilevato il tipo corretto di segnale in ingresso. Qualora le immagini provenienti dal personal computer non appaiano in modo chiaro, potrebbe essere necessario utilizzare il menu Setup automatico. Vedere a pagina 36.

Nota

I terminali PC non possono essere utilizzati per gli apparecchi audiovisivi.

Tabella di compatibilità con i computer

Risoluzione Frenenza

720×400 70 Hz

640×480(VGA) 60 Hz

800× 600 (SVGA) 60Hz

1280x72060Hz

1024 x 768 (XGA) 60 Hz

1360×768（Wide-XGA）60 Hz

1280× 1024 (SVGA) 60Hz

Collegamento di un amplificatore/ ricevitore AV

Se si collegano al teilevisore al plasma degli appearecchi esterni quali un amplificatore o un ricevitore AV, il systema è in grado di produire un suono ancora più potente.

Nota

• Per ulteriori dettagli in merito, consultate il manuale di istruzioni dell'apparecchio audio da collegare.
• I segnali audio sincronizzati con le immagini attualmente visualizzate sono sempre posti in uscita dai terminali AUDIO OUT.

Utilizzo dell'ingresso HDMI

I terminali INPUT 1, INPUT 3 e INPUT 4 sono terminali HDMI相对较 es possible immettere segnali video e audio digitali. Perutilizzare il terminale HDMI,attivatelo e quindi specificate il tipo di segnale audio e video che desiderate ricevere dall'apparecchio collegato.Per quanto riguarda questi tipi di segnale,consultate il manuale di istruzioni dell'apparecchio collegato.

Prima di aprire il menu, premete il tasto INPUT 1, INPUT 3 o INPUT 4 del telecomando oppure il tasto INPUT del teilevisore al plasma e selezionate "INGRESSO 1", "INGRESSO 3" o "INGRESSO 4".

Segnali video supportati

720 (1440) x 576i@50 Hz

720 x 576p@50 Hz

1280 x 720p@50 Hz

1920 x 1080i@50 Hz

720 (1440) x 480i@59,94 Hz/60 Hz

720 x 480p@59,94 Hz/60 Hz

1280 x 720p@59,94 Hz/60 Hz

1920 x 1080i@59,94 Hz/60 Hz

1920 x 1080p@24 Hz

1920 x 1080p@50 Hz

1920 x 1080p@60 Hz

Segnali PC supportati

640 x 480 (VGA) 60 Hz

800 x 600 (SVGA) 60 Hz

1024 x 768 (XGA) 60 Hz

1360 x 768 (Wide - XGA) 60 Hz

1280 x 1024 (SXGA) 60 Hz

Per quanto riguarda la funzione audio il sistema è compatibile con:

• Linear PCM (2 canali stereo)
• Frequenza di campionamento: 32 kHz, 44,1 kHz, 48 kHz

Supporto del Controllo HDMI

Il tevisore al plasma supporta le funzioni di Controllo HDMI.
Collegando al tevisore al plasma dispositivi che supportano le funzioni di Controllo HDMI, potete controllare il dispositivo o i dispositivi collegati direttamente dal tevisore al plasma o dal telecomando del tevisore al plasma. Vedere Utilizzo del Controllo HDMI nel Capitolo 11.

Supporto del Deep Colour

Deep Colour significa la profondita del colore che descrive il numero di bit usati per rappresentare il colore di un singolo pixel in un'immagine bitmap. Oltre ai convenzionali segnali RGB/YCbCr16 bit/20 bit/24 bit, il tevisore al plasma supporta anche i segnali RGB/YCbCr30 bit/36 bit. Ciò consente una riproduzione dei colori più precisa e dettagliata quando al tevisore al plasma è collegato un dispositivo che supporta i segnali Deep Colour (HDMI1.3). Durante la riscezione di segnali Deep Colour, la profondita del colore viene visualizzata nel display dei canali.

Nota

• A seconda dell'apparecchio collegato, la visualizzazione dell'imagine cui richiedere del tempo.
• Per il collegamento di un PC al terminale HDMI utilizzate un PC o una schedà video compatibile con HDMI.
• Se si collega un PC al terminale HDMI'utilizzando un terminale di uscita DVI, il teilevisore al plasma potrebbe non visualizzare correttamente le immagini. In tal caso rivolgetevi al produttore del PC.

Collegamento di un appearechio HDMI

In caso di utilizzo del terminale HDMI INPUT 1:

In caso di utilizzo del terminale HDMI INPUT 4:

Attivazione del terminale HDMI

Quandoutilizzate il terminale HDMI INPUT1 o INPUT3, selezione il terminale per la sorgente di ingresso desiderata e quando osservate la seguente procedura per attivare il terminale.

1 Premete HOME MENU.
2 Selezionate "Opzioni" (↑/↓ e poi ENTER).
3 Selezionate "Ingresso HDMI" ( ↑/↓ e poi ENTER).
4 Selezionate "Impostazione" (↑/↓ e poi ENTER).
5 Selezionate "Attiva" ( ↑/↓ e poi ENTER).

Voce Descrizione

Disattiva

Disattiva il terminale HDMI

(impostazione predefinita)

Attiva Attiva il terminale HDMI

6 Premete HOME MENU per uscire dal menu.

Impostazione del tipo di segnali in ingresso

1 Ripetete i puncti da 1 a 3 riportati nella sezione Attivazione del terminale HDMI
2 Selezionate "Tipo segnale" (↑/↓ e poi ENTER).
3 Selezionate "Video" o PC" ( 1/4 e poi ENTER).

Voce Descrizione

Video

Selezionate questa opzione quando non è

(impostazione predefinita)

collegato un PC

PC Selezionate questa opzione quando al

terminale di ingresso HDMI è collegato un PC

4 Premete HOME MENU per uscire dal menu.

Attenzione

• Assicuratevi di selezionare "PC" quando al terminale di ingresso HDMI è collegato un PC.

Nota

• In modalità "Video" l'imagine è visualizzata in "overscan" (ingrandita) e quando vengono ricevuti segnali PC la modalità passa automaticamente a "PC".
• In modalità "PC", per garantire una qualità ottimale dell'immagine, l'imagine viene visualizzata nelle dimensioni originali.

Impostazione del tipo di segnali video digitali

1 Ripetete i puncti da 1 a 3 riportati nella sezione Attivazione del terminale HDMI.
2 Selezionate "Video" ( ↑/↓ e poi ENTER).
3 Selezionare il tipo di segnali video digitali ( / e poi ENTER).

• Se si selezione "Automatico" e vengono ricevuti segnali video digitali, il sistema cercà di identificarli.

Voce Descrizione

Automatico

Identifica automaticamente i segnali video

(impostazione predefinita)

digital in ingresso

Colore-1 Segnali digitali video componente (4:2:2) bloccati

Colore-2 Segnali digitali video componente (4:4:4) bloccati

Colore-3 Segnali digitali RGB (16 a 235) bloccati

Colore-4 Segnali digitali RGB (0 a 255) bloccati

4 Premete HOME MENU per uscire dal menu.

Nota

• Se selezionate un parametro diverso da "Automatico", eseguite le impostazioni necessarie ad ottener colori naturali.
• Se non appeare alcuna imagine, specificate un altro tipo di segnale video digitale.
• Per quanto riguarda i tipi di segnali video digitali che si possono specificare, consultate il manuale di istruzioni dell'apparecchio collegato.

Impostazione del tipo di segnali audio

Quandoutilizzateil terminaleHDMI INPUT1oINPUT3, selezionate il terminale per la sorgente di ingresso desiderata e quando osservate la segunte procedura per specificare il tipo di segnali audio.

1 Premete HOME MENU.
2 Selezionate "Opzioni" ( ↑/↓ e poi ENTER).
3 Selezionate "Ingresso HDMI" ( ↑/↓ e poi ENTER).
4 Selezionate "Audio" ( ↑/↓ e poi ENTER).
5 Selezionare il tipo di segnali audio ( / e poi ENTER).

• Se si selezione "Automatico" e vengono ricevuti segnali audio, il sistema perché di identificarli.

Voce Desrizione

Automatico

Identifica automaticamente i segnali in

(impostazione predefinita)

ingresso

Digitale Accetta i segnali audio digitali

Analogico Accetta i segnali audio analogici

6 Premete HOME MENU per uscire dal menu.

Nota

• Se non viene emesso alcun suono, specificate un tipo diverso di segnale audio.
  Per i tipi di segnali audio da specificare, consultate il manuale di istruzioni dell'apparecchio collegato.
• A seconda dell'apparecchio da collegare, potrebbe essere anche necessario utilizzato cavi audio analogici.

Collegamento dei cavi di controllo

Collegate i cavi di controllo tra il teilevisore al plasma e gli altri apparecchi Pioneer provisti del logo SR. In tal modo è possibile gestire i suddetti apparecchi utilizzando i rispettivi telecomandi puntandoli in direzione del sensore del telecomando situato sul teilevisore al plasma.

Una volta eseguito il collegamento ai terminali CONTROL IN, i
sensori del telecomando situati sugli apparecchi collegati cessioni di accettare i segnali di lavoro provenienti dai relativi
telecomandi. Durante la gestione dei suddetti apparecchi, punctate quindi rispettivi telecomandi in direzione del sensore del
telecomando situato sul teilevisore al plasma.

Nota

• Durante l'esecuzione dei collegamenti accertatevi che cavo di alimentazione sua scollegato alla presa di rete.
• Prima di collegare i cavi di controllo, completate le connessioni di tutti gli appearecchi.

Informazioni sulla capacité SR+

Il terminale CONTROL OUT situato sul lato posteriore del teilevisore al plasma supporta la capacité SR+ ,la quale consente di eseguire operazioni associate con un ricevitore AV Pioneer. La capacité SR+ offre funzioni quali la commutazione di ingresso in associazione e la modalità di visualizzazione DSP surround.Per ulteriori informazioni consultate il manuale di istruzioni del ricevitore AV Pioneer compatible con la capacité SR+

Nota

• Nel corso di un collegamento SR+ , il volume audio del sistema viene temporaneamente ridotto al minimo.
  Per effettuare i collegamenti del cavo di controllo, usare il cavo SR+.
• Per effettuare i collegamenti del cavo di controllo con uno o più apparecchi Pioneer, collegate direttamente il tevisore al plasma e l'amplificatore Pioneer che supporta SR+ . Non collegate altri apparecchi traQUESTi.

Quando non si usesR+ (a, b e c):
I cavi di controlo (reperibili in commercio) sono del tipo monofonico con mini spinotto (senza resistenza).
Quando si usa SR + (a)
Usate il cavo SR+ (disponibile separamente come opzione).

Utilizzo della funzione i/o link.A

Il tevisore al plasma è provistido tre tipiche funzioni i/o link. A che consentono il corretto collegamento tra il tevisore al plasma e gli altri appearecchi audiovisivi.

Riproduzione a singolo dato

Quando il televisore al plasma si trova in modalità di attesa,esso si accende automaticamente alla riscione di segnali provenienti da una sorgente audiovisiva (quale ad esempio un videoregistratore o unlettore DVD),visualizzandone quindi le immagini.

WYSIWYR (Cio che vedi è ciò che registri)

Se il telecomando del videoregistratore collegato è provistodel tasto WYSIWYR, la sua semplice pressione determina l'avvio automatico della registrazione.

Download preimpostato

Trasferisce automaticamente dal sintonizzatore del teilevisore al plasma a quello dell'apparecchio audiovisivo collegato (quale ad esempio un videoregistratore) -attraverso il terminale INPUT 2 o INPUT 3 -le informazioni preimposte relative ai canali.

Selezione del terminale SCART per l'uso con i/o link.A

I terminali INPUT 2 e INPUT 3 del teilevisore al plasma sono disponibili per l'uso con i/o link.A. Selezionate quello dautilizzare.

1 Premete HOME MENU.
2 Selezionate "Setup" (/ e poi ENTER).
3 Selezionate "i/o link.A" (↑/↓ e poi ENTER).
4 Selezionate un'impostazione (↑/↓ e poi ENTER).

Voce Desrizione

INGRESSO 2 INPUT 2 é disponible per i/o link.A. (impostazione predefinita)

5 Premete HOME MENU per uscire dal menu.

Nota

• Le funzioni di i/o Link.A sono disponibili solamente quando l'apparecchio audiovisivo è collegato al terminale INPUT 2 o INPUT 3 del teileatore al plasma con i/o link.A per mezzo di un cavo SCART a 21 contatti totalmente cablate.
  Per maggiori informazioni sugli apparecchi esterni da collegare, consultate i relativi manuali di istruzioni.
• Se al terminale INPUT 3 è collegato un cavo SCART e la funzione di i/o link. A è attivata, vengono automaticamente identificati e quindi visualizzati i segnali in ingresso (ad eccezione di Componente). Se la funzione di i/o link. A è stata disattivata, poichè il sistema non è in grado di identificare il segnale tra quelli di tipo RGB, Y/C (S-Video) e CVBS (Video), per i segnali che non siano del tipo RGB risulta essere sempre selezionata la funzione Video: ad esempio, la ricezione dei segnali Y/C (S-Video) determina la visualizzazione in bianco e nero.

Capitolo 11

Utilizzo del Controllo HDMI

Utilizzato delle funzioni di Controllo HDMI

Con il telecomando del teilevisore al plasma è possiblere controllare dispositivi Pioneer quali un registraratore, unlettore, unsystema AV o un convertitore AV HD che supporti le funzioni di Controllo HDMI.

Le funzioni di Controllo HDMI includono la riproduzione di contentuti usando il pannello di controllo su schermo del teilevisore al plasma, la registrazione di un programma TV durante la visione, la registrazione con timer usando un elenco di programmi nel registraratore collegato e la confirma della registrazione con timer registrata nel registraratore.

Per maggiori informazioni consultate la tabella sotto.

Nota

• Il massimo numero di dispositivi che possono essere collegati e controllati con il telecommando del televisione al plasma è il seguente: n. 2 registratori, n.2lettori, n.1systema AV o convertitore AV HD.
• Le operazioni dei dispositiivi potrebbero non essere tutte disponibili per le funzioni di Controllo HDMI.

Funzioni di Controllo HDMI

Funzione Descrizione		Dispositiviutilizzabili
Riproduzione di contentuti	Premendo PLAY sul dispositiivo collegato, viene selezionata automaticamente la sorgente di ingressso corretta e vengono riprodotti i contentuti	Registrarotlettre
Controllo su schermo	Il funzionamento del registratore/lettore più essere controllato su schermo o con il telecomando del teilevisore al plasma (riroduzione, arresto, avanzamento/riavolgimento rapido ecc.)	Registrarotlettre
Registrazione di un programma TV	Usando il telecomando del teilevisore al plasma è possible registrare il programma che si sta guardando	Registrarot
Registrazione con timer	Registrazione con timer usando un elenco di programmi nel registratore collegato	Registrarot
Conferma del programma di registrazione	Usando il telecomando del teilevisore al plasma è possible visualizzare e confirmare su schermo il programma di registrazione impostato nel registratore	Registrarot
Impostazione della lingua del display	Le informazioni sulla lingua in cui sono visualizzati i menu su schermovengonotrasferite al registratore o allettorecollegato al teilevisore al plasma. Per maggiori informazioni a quello riguardo, consultate il manuale d'istruzioni del registratore o dellettore.	Registrarotlettore

Funzione Descrizione		Dispositiviutilizzabili
Controllo delsystema AV	Il funzionamento del ricevitore/amplificatore più agli esserecontrolato con il telecomando deltevisore al plasma (volume,modalità surround e selezione dell'ingresso del terminale HDMI)	Sistema AV
Accensione	Il registratore più essere accesso quando viene accesso il tevisore alplasma.II tevisore al plasma più essere accesso quando viene accesso il registratore o illettore collegato e leimmagini vengono inviate altevisore alplasma.	RegistratoreRegistatore/lettore
Spegnimento	Il disposittivo o i dispositivi collegatipossono essere spenti quandoviene spento il tevisore alplasma.	Registratore/lettore/systema AV
Controllo del ConvertitoreAV HD	È possibile collegare e controllareanche un Convertitore AV HD (permagnori informazioni vedetepagea 51)	ConvertitoreAV HD

Per regolare il volume del systema AV premete +/0
Per usare funzioni quali la navigazione del disco e la guida elettronica dei programmi (EPG) del registratore olettore collegato, premete i tasti ,

Nota

• Per l'utilizzo delle funzioni di Controllo HDMI, il telecommando deve essere puntato in direzione del corrispondente sensore (SR) situato nell'angolo inferiore destro del pannello anteriore del teilevisore al plasma.
  Non è possibile utilizzare contemporaneamente due o più terminali HDMI sul lato posteriore del teilevisore al plasma, tranne che le funzioni "Spegnimento" e "Impostazione della lingua del display".

Pannello di controllo su schermo

Per un sistema AV

1

Cambia la modalità surround nell'ordine
Cambia la sorgente di ingressso in ordine inverso
73 Cambia la modalita surround in ordine inverso
Chiude la schermata e torna al menu Controllo HDMI
Visualizza il numero di modello del dispositivo collegato
6 Nessuna funzione
7 Cambia la sorgente di ingresso nell'ordine

Per cancellare la modalità surround nell'ordine o in ordine inverso premete i tasti o del telecomando del teilevisore al plasma, perché per cancellare la sorgente di ingressso nell'ordine o in ordine inverso premete i tasti o . Premendo HDMI CONTROL si chiude la schermata del pannello di controllo e si torna al menu Controllo HDMI.

Nota

• Quando si premono i tasti o per cancellare la sorgente di ingressso durante il funzionamento, non è possibile azionare il registraratore/lettore. Per riprenderne il funzionamento tornate al menu Controllo HDMI e selezionate nuovamente la funzione desiderata.

Per un registrarole

Salta la pubblicità
-32 Riavolgimento rapido
3 Arresta la riproduzione
Chiude la schermata e torna al menu Controllo HDMI
Visualizza il numero di modello del dispositivo collegato
Avvia la riproduzione
Avanzamento rapido

Per selezionare l'avanzamento o il riavolgimento rapido premete i tasti o del telecomando del teilevisore al plasma, per saltare le pubblicità premete e per arrestare la riproduzione premete . Premendo ENTER si avvia la riproduzione e premendo HDMI CONTROL si chiude la schermata del pannello di controllo e si torna al menu Controllo HDMI.

Per unlettore

Visualizza il menu del disco DVD o il menu a compara del disco Blu-ray che si trova nellettore

2 Riavolgimento rapido
7 3 Arresta la riproduzione
Chiude la schermata e torna al menu Controllo HDMI
Visualizza il numero di modello del dispositivo collegato
6 Avvia la riproduzione
7 Avanzamento rapido

Per selezionare l'avanzamento o il riawolgimento rapido premete i tasti o del telecomando del tevisore al plasma, per visualizzare il menu del disco DVD o il menu a compara sa del disco Blu-ray

presente nellettore premete e perarrestare la riproduzione premete . Premendo ENTER si awia la riproduzione e premendo HDMI CONTROL si chiude la schermata del pannello di controllo e s itorna al menu Controllo HDMI.

Effettuare i collegamenti del Controllo HDMI

Per apportare delle modifiche ai collegamenti tra il teilevisore al plasma e il dispositivo o i dispositivi che supportano le funzioni o le impostazioni per "Imp.controllo HDMI", osservate la segunte procedure:

1 Accendete il teilevisore al plasma e tutti i dispositivi collegati.
2 Accerate che "Impostaz. Input" per "Imp.controllo HDMi" ia impostato correttamente in base ai dispositivi collegati. Verificate anche l'impostazione del menu "Controllo HDMi" per i dispositivi collegati.
3 Passate ai terminali di ingressro HDMI a cui solo collegati i dispositivi per verificare che vengano emessi correttamente l'audio e le immagini video.
4 Spegnete eriaccendete il tevisore al plasma.

Collegamento di un amp AV/Registraratore DVD/lettore BD

Il tevisore al plasma PDP-5080XA/PDP-4280XA non supporto lo standard S/PDIF. Quando collegate il tevisore al plasma a un sistema AV,utilizzate il terminale analogico AUDIO OUT.

Collegamento di un registraratore DVD

Nota

• Il massimo numero di dispositivi che possono essere collegati e controllati con il telecomando del teilevisore al plasma è il seguente: n. 2 registratori, n. 2lettori, n. 1systema AV o convertitore AV HD.
• Quando collegate un sistema AV o un Convertitore AV HD, assicuratevi di posizionario e collegarlo tra il tevisore al plasma e il registratore o illettore.

• Evitate di collegare unsystema AV che non supporti le funzioni di Controllo HDMI Tra il teilevisore al plasma e il registraratore/lettore, in quanto ciò può compensettere il corretto funzionamento delle funzioni di Controllo HDMI.

• Per collegare al tevisore al plasma unsystema AV che non supporta le funzioni di Controllo HDMI e unlettore/registratore che inceve le supporta, collegate il systema AV al terminale AUDIO OUT del tevisore al plasma usando un cavo audio stereo, e collegate il registratore/lettore al terminale HDMI usando un cavo compatible con HDMI (vedete la figura sotto).

• Dopo aver effettuato i collegamenti, impostate correttamente "Impostaz. Input" per "Imp.controllo HDMI". Assicuratve di effettuire l'impostazione per ciascun terminale di ingresso HDMI a cui siano collegati dispositivi.
  Non è possible collegare eutilizzare contemporaneamente unsystema AV e un Convertitore AV HD.
• Per poter usare le funzioni di Controllo HDMI è necessario impostare adeguatamenteanche il dispositivo o i dispositivi collegati.Per maggiori informazioni a questo riguardo, consultate il manuale d'istruzioni del dispositivo o dei dispositivi collegati.
• Per amplificare le operazioni di registrazione, quando è collegato un registratore, quello viene accesso automaticamente all'accensione del teilevisore al plasma
• Per maggiori informazioni sui dispositivi che supportano le funzioni di Controllo HDMI, consultate il site Web di Pioneer (vedete la copertina).

Impostazione del Controllo HDMI

Selezione del terminale di ingresso

Perutilizzarelefunzioni diControlloHDMI selezionateil terminale HDMIa cui è collegato il dispositivo esterno.

1 Premete HOME MENU.
2 Selezionate "Opzioni" (↑/↓ e poi ENTER).
3 Selezionate "Imp.controllo HDMI" ( ↑/↓ e poi ENTER).

4 Selezionate "Impostaz. Input" ( ↑/↓ e poi ENTER).
5 Selezionate "INGRESSO 1", "INGRESSO 3" o "INGRESSO 4" ( ↑/ ↓ e poi ENTER).
Per essere disponibile per le funzioni di Controllo HDMI, il dispositivo collegato deve supportare il Controllo HDMI e deveseccoconnesso al terminale di ingresso selezionato.
6 Premete HOME MENU per uscire dal menu.

Nota

• Se avete selezionato "Attiva" per "Convertitore AV HD" non è necessario effettuare alcuna impostazione "Impostaz. Input".
• "INGRESSO 1" o "INGRESSO 3" possono essere selezionati solo se nel menu "Ingresso HDMI" è stato selezionato "Attiva" (consulcate la sezione Attivazione del terminale HDMI a pagina 45).
• Se al punto 5 avete selezionato "Spento", premendo il tasto HDMI CONTROL del telecomando viene visualizzato il messaggio "Operazione non possibile. Confermare le impostazioni del controllo HDMI."

Selezione di Power Off Control

Potete selezionare se il dispositivo o i dispositivi collegati debbano.
essere spenti quando viene spento il tevisore al plasma. (l'impostazione predefinita è "Acceso", ossia l'opzione è attiva)

1 Ripetete i punti da 1 a 3 specificati per Sezione del terminale di ingresso.
2 Selezionate "Power Off Control" (↑/↓ e poi ENTER).
3 Selezionate "Acceso" ( / e poi ENTER).
4 Premete HOME MENU per uscire dal menu.

Nota

• La funzione di controllo "Spegnimento" è valida per i dispositivi collegati ai terminali HDMI posti sul lato posteriore del teilevisore al plasma.

Selezione di Power-On Pronto

Potete selezionare se accendere o meno il tevisore al plasma quando viene acceso il registraratore o illettore Pioneer collegato e le immagini vengono inviate al tevisore al plasma. (l'impostazione predefinita è "Acceso", ossia l'opzione è attiva)

1 Ripetete i punti da 1 a 3 specificati per Sezione del terminale di ingresso.
2 Selezionate "Power-On Pronto" ( ↑/↓ e poi ENTER).
3 Selezionate "Acceso" ( ↑/↓ e poi ENTER).
4 Premete HOME MENU per uscire dal menu.

Selezione di Controllo suono

Potete selezionare se mantenere o meno la funzione per ilsystema AV Pioneer collegatoanche se ilsystema vieneiggs in attesa (standby) durante le operazioni di Controllo HDMI. (l'impostazione predefinita è "Spento", ossia l'opzione è inattiva)

1 Ripetete i punti da 1 a 3 specificati per Sezione del terminale di ingresso.
2 Selezionate "Controllo suono" (↑/↓ e poi ENTER).
3 Selezionate "Acceso" ( ↑/↓ e poi ENTER).
4 Premete HOME MENU per uscire dal menu.

Selezione di Convertitore AV HD

Il Convertitore AV HD è un selettore di ingresso HDMI che verrà lanciato sul mercato da Pioneer. Dispone di terminali di ingresso HDMI e analogici che supportano le funzioni di Controllo HDMI. Quando è selezionata la modalità Convertitore AV HD, è possible cancellare i terminali di ingresso del Convertitore AV HD using il telecomando del teilevisore al plasma. è possibileanche regolare la qualita dell'imagine e del suono per ciascun terminale di ingresso del Convertitore AV HD. Per maggiori informazioni sulla selezione della modalità Convertitore AV HD, consultate quanto segue: (l'impostazione predefinita è "Disattiva")

1 Ripetete i punti da 1 a 3 specificati per Sezione del terminale di ingresso.
2 Selezionate "Convertitore AV HD" ( ↑/↓ e poi ENTER).
3 Selezionate "Attiva" ( ↑/↓ e poi ENTER).
4 Premete HOME MENU per uscire dal menu.

Modalità Convertitore AV HD

In modalità Convertitore AV HD sono disponibili funzioni e menu escludivi del Convertitore AV HD:

Visualizzazione dei canali

In modalità Convertitore AV HD, la visualizzazione dei canali appara come uno dei terminali di ingressso (INPUT 1 a INPUT 5) selezionato. Il terminale di ingresso visualizzato nella parte superiore dello schermo è per il Convertitore AV HD collegato, seguito da "Convertitore AV HD".

INGRESSO3

Convertore AV HD

STANDARD CINEMA 14:9

Selezione dell'ingresso per il Convertitore AV HD

In modalità Convertitore AV HD, è possible selezionare l'ingresso INGRESSO 1 a INGRESSO 5 del Convertitore AV HD usando "INPUT 1 a INPUT 5" del telecomando o INPUT sul lato destro del teilevisore al plasma.

Scaricamento delle impostazioni di menu

In modalità Convertitore AV HD, le impostazioni per i seguenti menu di "INGRESSO 1 a INGRESSO 5" del teilevisore al plasma vengono trasferite a "INGRESSO 1 a INGRESSO 5" del Convertitore AV HD collegato:

• Impostazioni della qualità dell'immagine in "Immagine"
• Impostazioni del suono in "Suono"
• Impostazioni relative a HDMI in "Ingresso HDMI" per "Opzioni" Come per il tevisore al plasma, queste impostazioni sono dell'esere modificare in ciascuno degli ingressi, INGRESSO 1, INGRESSO 2, INGRESSO 3, INGRESSO 4 o INGRESSO 5 del Convertitore AV HD. Se si esce alla modalità Convertitore AV HD quando aver modificato le impostazioni, le impostazioni modificate vengono trasferite a ciascun ingresso del tevisore al plasma.

Nota

• Per usare la modalità Convertitore AV HD è necessario un Convertitore AV HD Pioneer. Per informazioni aggiornate sul Convertitore AV HD consultate il site Web di Pioneer (vedete la copertina).
• Quando si usa un Convertitore AV HD, è necessario effettuare le impostazionianche sul Convertitore AV HD.Per maggiori informazionia a questo riguardo, consultate il manuale d'istruzioni del Convertitore AV HD.
• Se non'utilizzate un Convertitore AV HD, non selezionate "Attiva" nel menu "Convertitore AV HD".
• Quando selezionate "Attiva" nel menu "Convertitore AV HD", assicuratve di collegare il Convertitore AV HD all'ingresso INPUT 4 del tevisore al plasma.
• In modalità Convertitore AV HD, vengono emessi solo i segnali audio e video provenienti da "INGRESSO 1 a INGRESSO 5" del Convertitore AV HD Collegato all'ingresso INPUT 4 del teilevisore al plasma. Non collegate dispositiivi che non siano decoderagli ingressi da INPUT 1 a INPUT 3 o INPUT 5. Quando collegate un

decoder, assicuratevi di usare l'ingresso INPUT 1 del teilevisore al plasma. (consultate lesezioni Selezione del terminale di ingresso per il decodera pagina 25 e Collegamento di un decoder a pagina 41).
- Non é possible collegare e'utilizzare contemporaneously unsystema AV e un Convertitore AV HD.

Power On/Off Test

Potete verificare se la funzione di controllo Power On/Off (Accensione/Spegnimento) è operativa tra il tevisore al plasma e il dispositorio collegato.

1 Premete HOME MENU.

2 Selezionate "Opzioni" (↑/↓ e poi ENTER).
3 Selezionate "Imp.controllo HDMI" ( ↑/↓ e poi ENTER).
4 Selezionate "Power On Test" o "Power Off Test" ( ↑/↓ e poi ENTER).

Quando ai terminali HDMI sono collegati più dispositiivi HDMI, viene visualizzato un elenco di tali dispositiivi.

5 Selezionate il dispositorio desiderato ( ↑/↓ e poi ENTER).
6 Premete HOME MENU per uscire dal menu.

Nota

• I dispositiivi su cui è possibile effettuare la verifica Power On/Off Test sono quelli collegati ai terminali HDMI, come impostato in "Impostaz. Input".
  Se il Power On/Off Test non riesce, controllate la connessione e le impostazioni.
• II Power On/Off Test non pud essere eseguito sui Convertitore AV HD.

Utilizzo dei menu del Controllo HDMI

Poteteutilizzarevariefunzioni sul registratore,lettore o sistema AV Pioneer collegato che supporti le funzioni di Controllo HDMI selezionandoeusandoirelativenu delControlloHDMI.

1 Premete HOME MENU.

2 Selezionate "Controllo HDMI" ( / e poi ENTER). Viene visualizzato il menu Controllo HDMI.

Menu Controllo HDMI

Voce Descrizione

Disk navigator Visualizza un elenco dei titoli del registraratore olettore collegato

Timer REC (DVR) Visualizza una guida elettronica dei programmi (EPG) del registraratore collegato

Lista Timer REC (DVR) Visualizza un elenco delle registrarazioni con timer del registraratore olettore collegato

Pause Live TV Se è collegato un registraratore, avvia la registrazione del canale TV currente, ma mettendo in pausa la riproduzione,Viena messa in pausaanche la visualizzazione della trasmissione

Termina regist. Arresta la registrazione dal registraratore collegato

Pannello CTRL Visualizza il pannello di controllo delsystema AV Collegato sul tevisore al plasma

Pan. CTRL playback Visualizza il pannello di controllo del registraratore olettore collegato sul tevisore al plasma

Tasto suono AV (Tasto suono PDP) Passa tra il tevisore al plasma e il systema AV Collegato da cui viene emesso l'audio

Nota

• Per usare le funzioni di Controllo HDMI è necessario un registratore,lettore ochestra AV Pioneer supporti le funzioni di Controllo HDMI.
• Le operazioni dei dispositivi collegati potrebbero non essere tutte controllabili.
• Il menu Controllo HDMI non è selezionabile se "Impostaz. Input" del menu "Imp.controllo HDMI" è impostato su "Spento".
• Anche se il programma registrato è terminato, la registrazione non viene arrestata automaticamente nel menu Pause Live TV.
• Il menu Pannello CTRL è disponibile solo se l'audio viene emesso dalsystema AV.
• Il menu Pan, CTRL playback é selezionabile se il registraratore olettore collegato è pronto per il funzionamento.
• Poteteanche visualizzare il menu ControlloHDMI premendo il tastoHDMI CONTROL del telecomando del tevisore al plasma.

Capitolo 12

Utilizzo del Televideo

Utilizzo delle funzioni Televideo

Cos'è il Televideo?

Televideo diffonde page con informazioni e notizie di intrattenimento ricevibili solamente dagli appearecchi tevisivi appositamente equipaggiati. Questo tevisore al plasma riceve le trasmissioni Televideoattraverso leteri tevisive,decodificandole in formato grafico per la loro corretta visualizzazione. Tra i multi servizi a disposizione, vi sono i notiziani,let notizie meteorologiche esportive,le informazioni sulla borsa e le anteprime dei programmi.

Importante

• La visualizzazione delle pagine Televideo per un periodo di tempo prolongato, oppure per periodi più brevi agli giorni, cui provocare la ritenzione dell'imagine.

Utilizzo di base di Televideo

Attivazione e disattivazione di Televideo

1 Selezionate un canale TV o una sorgente esterna di ingresso che via in grado di fornire un programma Televideo.

2 Premete il tastinge per visualizzare il Televideo (a pieno schemo).

3 Premete nuovamente il tasting per visualizzare il Televideo sul lato destro dello schermo e le immagini normali sul lato sinistro.

• Adgni pressione del tasting, la visualizzazione dello schermocambia come illustrato sopra.
• Se si selezione un programma sprovwisto del segnale Televideo, appare il messaggio "Non è possibile visualizzare il televideo".

Selezione eutilizzato delle pagine di Televideo

Per selezionare ed utilizzato le pagine di Televideo, fate uso dei tasti del telecomando descritti di seguito.

Tasti colorati (ROSSO/VERDE/GIALLO/BLU):

Premendo i tasti colorati (ROSSO/VERDE/GIALLO/BLU) del telecomando, è possibile selezionare il corrispondente gruppo o blocco di pagine visualizzato tra parentesi nella parte inferiore dello schermo.

Da 0 a 9:

Selezionate direttamente qualsiasi pagina da 100 a 899 usingi tasti da 0 a 9.

Per passare alla pagina di numero superiore, premete

Per passare alla pagina di numero inferiore, premete

Utilizzo del Televideo

E?

Premete il tasto e per visualizzare le informazioni nascoste quali, ad esempio, le risposta ad un quiz.

Per nascondere le informazioni, premete nuovamente il tasto [e?].

图：

Premete il tasto r interrompere l'aggiornamento delle pagine Televideo.

Premendo nuovamente lo stesso tasto annulla la modalità di blocco.

图1

Visualizza l'indice delle pagine relative al formato CEEFAX/FLOF. Visualizza la pagina Panorama cTOP per il formato TOP.

Nota

• Prima di visualizzare le pagine Televideo, riportate la visualizzazione nella modalità a singolo schermo.

Visualizzazione delle sottopagina

E possible visualizzare alcune pagine di Televideo man mano che esse vengono trasmesse.

1 Premete per visualizzare il Televideo.

• Se si après una pagina che a sua volta contiene soppagina, queste vengono automaticamente visualizzate in sequenza.

2 Per disattivare la funzione dichio automatico di soppagina, premete

• Potete tuttavia cambiare manuallynte le sottopagina premendo i tasti /

Nota

• La pressione dei tasti / determina ilchio della pagana e la scomparsa dello schermo delle sottompage.
• Oltre che eseguire la funzione propria del tasto, premendo si arrestaanche ilchio automatico di sottopagina.

Visualizzazione della panorama tOP

Durante la ricezione di Televideo TOP, è possible ottener una panoramicà dei relativi testi TOP.

1 Premete per visualizzare il Televideo.
2 Durante la riscione di Televideo TOP, premete i per visualizzare la panoramicica TOP.
3 Premete / e / per selezionare i blocchi o i gruppi di pagine desiderati e quindi premete ENTER.

Visualizzazione delle pagine dei sottotitoli

Potete visualizzare diversi sottitoli durante la relativa trasmissione.

1 Premete per visualizzare i sottotitoli.
I sottotitoli vengono aggiornati con le informazioni inviate alla stazione emittente.
2 Premete nuovamente per accedere alla successiva schermata di sottitololi disponibile.

Capitolo 13

Informazioni aggintive

Risoluzione dei problemi

Problema Possibile soluzione
GENERALE
· Nessuna alimentazione.	· Il cavo di alimentazione è scollegato? (Vedere a paglia 18.)
· Ilsystema non si accende.	· Il tasto ⊙ del tevisore al plasma è stato premuto? (Vedere a paglia 20.) · Controllate se avete premuto un tasto da 0 a 9 o il tasto ⊙ del telecomando. (Vedere a paglia 20.) · Se l'indicatore del systema si accende di colore rosso, premete un tasto da 0 a 9 o il tasto ⊙ del telecomando, oppure il tasto STANDBY/ON del tevisore al plasma.
· Ilsystema si spegne improvvisamente.	· La temperature interna del systema è augmentata. Rimuovete qualsiasi oggettoto che ostruisca le apertura de ventilazione oppure pulitele. (Vedere a paglia 14.) · Controllate l'impostazione del lavoro di accensione. (Vedere a paglia 33.) · Controllate l'impostazione della funizione Spegnimento con Timer. (Vedere a paglia 39.)
·È impossibile usare ilsystema.	· Influenze esterne quali problemi di tensione, elettricità statica ecc. possono causare malfunzioniamenti. In tal caso scollegate il cavo di alimentazione del tevisore al plasma e quando ricollegatelo dopo uno o due minuti.
·Il Telecomando non funziona.	· Agite sul telecomando dopo averlo puntato in direzione del relative sensore sul tevisore al plasma. (Vedere a paglia 19.) · Le batterie sono inserte con le polarità (+, -) correttamente allineate? (Vedere a paglia 19.) · Le batterie sono scariche? Sostituite con batterie nuove. (Vedere a paglia 19.) · State usingo il telecomando in condizioni di forte illuminazione o di illuminazione fluorescente? · Una luce fluorescente sta illuminando il sensore del telecomando? · Controllate che tra il telecomando e il sensore del telecomando non vi siano ostacoli.
·Suoni/rumori del pannello.	· I rumori generati dal pannello, quali ad esempio quello del motore della ventola e il ronzio dei circuiti elettrici e del vetro del pannello stesso, costituiscono un fenomeno normale per gli schermi a matrice di fosfuri. · Modificando la modalità di Risparmio energia, si potrebbe notare una variazione nel suono del pannello. Questo fenomeno è normale.
IMMAGINE/SUONO
·Non si hanno né immagini né suono.	·Controllate di non essere involontariamente selezionato la sorgente di ingresso video o PC nelle al contrario desiderate guardare un canale TV. (Vedere a paglia 21.) ·Verificate se avee selezionato un canale bloccato con la funizione Protezione bambini. (Vedere a paglia 25.) ·Inserire la password per cancellare temporaneamente la Protezione bambini. (Vedere a paglia 39.) ·Controllate se avee selezionato "Attiva" in "Convertore AV HD" per "Imp.controllo HDMI"enza che sia collegato nessun convertitore AV HD. In tal caso selezionate "Disattiva". (Vedere a paglia 51.) ·Verificate il corretto collegamento del cavo dell'antenna. (Vedere a paglia 17.) ·Verificate il corretto collegamento con gli altri apparetcchi. (Vedere alle paglia da 41 a 47.)
·Le immagini non vengono visualizzate.	·Il collegamento con gli altri apparetcchi è corretto? (Vedere alle paglia da 41 a 47.) ·L'impostazione Selectione Ingresso è corretta? (Vedere a paglia 36.) ·È stato posto in ingresso un segnale PC nonCompatible? (Vedere a paglia 43.)
·Il suono è invertito tra destra e sinistra.	·Verificate che i cavi degli altoparlanti non siano stati invertiti o che non siano scollegati (solo per PDP-5080XA). (Vedere a paglia 12.)
·Il suonoViene emesso da un solo altoparlante.	·Il bilanciamento è stato effettuito correttamente? (Vedere a paglia 33.)
·L'audio viene emesso, ma non viene visualizzata l'immagine.	·Controllate se per "Risparmio energia" è stata selezionata l'opzione "Immagine disattivata". Se questa opzione è selezionata, lo schermo è disattivato e viene emesso solo l'audio. Per ripristinare la visualizzazione dello schermo, premete un tasto qualsiasi tanto ad eccezione di +/−- o※. (Vedere a paglia 33.)

Informazioni aggintive

Problema Possibile soluzione

Appaiono le immagini ma non sente l'audio.	Verificate che il volume non si al minimo. (Vedere a paglia 21.) Verificate che non siano collegate le cuffie. Verificate che l'audio non si stato silenziato. (Vedere a paglia 21.) In caso di utilizzo della sorgente di ingressso "INGRESSO 5", verificate che sua collegato correttamenteanche il terminale audio. (Vedere a paglia 42.) In caso di utilizzo della sorgente di ingressso PC, verificate che sua collegato correttamenteanche il terminale audio. (Vedere a paglia 43.) In caso di utilizzo di "COMPONENTE" per "INGRESSO 2", verificate che le impostazioni effettuate siano corrette. (Vedere alle paglia 36 e 41.)
L'imagine si presenta tagliata.	La posizione dell'imagine è corretta? (Vedere a paglia 35 e 36.) Per l'imagine è stato selezionato il correto formato di visualizzazione? (Vedere a paglia 37.)
Appaiono colori anomali, i colori sono deboli o scuri oppure non sono allineati.	Regolate le tonalità dell'imagine. (Vedere alle paglia da 28 a 32.) L'ambiente èccessivamente luminoso? In ambienticcessivamente luminosi le immagini possono infatti apparire scure. Controllate l'impostazione del systema di colore. (Vedere a paglia 36.)
Latenza post-imagine.	Dopo aver visualizzato un'imagine fissa o un'imagine molto luminosa per un dato periodo di tempo, se lo schermo passa a una scena più scura. l'imagine precedente può apparire come post-imagine. Questo problema cui è essere risolto visualizzando un'imagine in movimento piuttosto luminosa per alcuni minuti. La visualizzazione di un'imagine fissa per periodi di tempo troppo lunghi può tuttavia provocare il deterioramento permanente dello schermo. Potete visualizzare la schermata "Procedura video", che contribuisce a eliminare la post-imagine quando si verifica. (Vedere a paglia 39.)
Nella modalità 4:3, la luminosity la tonalità del colore su entrambi i lati sono diverse rispetto a quella presente al centro.	Se immagini in modalità 4:3 o letterbox vengono visualizzate in modo continuo per un dato di tempo prolongato oppore per periodi più brevima per alcuni giorni consecutivi, la bruciatura può dar luogo a una post-imagine. Questa è una caratteristica degli schermi al plasma. Si raccomandi da visualizzazione quanti più POSSIBLE le immagini a grande schermo. (Vedere a paglia 37.) Consigliamo di selezione "Automatico" per "Sinc. Luminosità," nell'impostazione Mascherà laterale. In quello modulo la luminosity delle maschere laterali rigie viene regolarata in funzione della luminosity dell'imagine principale. (Vedere a paglia 38.)
Controllo HDMI
Le funzioni Controllo HDMI non funzionano.	Verificate che il televisore al plasma sia collegato correttamente con il dispositivo che supporte le funzioni di Controllo HDMI. (Vedere a paglia 49.) Accertate di aver effettuto le impostazioni corrette per "Imp.controllo HDMI". (Vedere a paglia 51.) Verificate che le impostazioni per le funzioni di Controllo HDMI siano valide per il dispositivo o i dispositivi collegati. Per maggiori informazioni a questo riguardo, consultate il manuale d'istruzioni del dispositivo.
Non si hanno né immagini né suono.	Verificate che il televisore al plasma sia collegato correttamente con il dispositivo che supporte le funzioni di Controllo HDMI. (Vedere a paglia 49.) Accertate di aver effettuto le impostazioni corrette per "Imp.controllo HDMI". (Vedere a paglia 51.) Controllate se avee selezionato "Attiva" in "Convertore AV HD" per "Imp.controllo HDMI" perché sua collegato Nessun convertitore AV HD. In tal caso selezionate "Disattiva". (Vedere a paglia 51.) Se avee selezionato "Attiva" in "Convertore AV HD" per "Imp.controllo HDMI", assicuratevi che il Convertitore AV HD sia collegato a INPUT 4. (Vedere a paglia 51.)
Le immagini non vengono visualizzate	Verificate che il televisore al plasma sia collegato correttamente con il dispositivo che supporte le funzioni di Controllo HDMI. (Vedere a paglia 49.) Accertate di aver effettuto le impostazioni corrette per "Imp.controllo HDMI". (Vedere a paglia 51.) Verificate che la colonna siera collegato correttamente con il dispositivo che supporte le funzioni di Controllo HDMI. (Vedere a paglia 49.) Accertate di aver effettuto le impostazioni corrette per "Imp.controllo HDMI". (Vedere a paglia 51.)
Non viene emesso alcun suono

Informazioni aggintive

Problema Possibile soluzione

• Appare il messaggio di erre
  "La periferica non funziona.
  Controllare la connessione."

• Verificate che il tevisore al plasma sia collegato correttamente con il dispositivo che supporta le funzioni di Controllo HDMI. (Vedere a pagna 49.)

• Accertate di averere effettuato le impostazioni corrente per "Lmp.controllo HDMI". (Vedere a pagna 51.)

ALTRO

L'indicatore POWER ON o I'indicatore STANDBY lampeggia rapidamente.

• Potrebbero essere stati attivati i circuiti di protezione interna. Per prima casa spegnete il tevisore al plasma premendo il tasto del tevisore stesso, quando riaccendetelo dopo almeno uno o due minuti premendo nuovamente il tasto. Se l'indicatore lampeggia ancora, scollegate il cavo di alimentazione del tevisore al plasma alla presa di alimentazione. Attendete uno o due minuti e quando ricollegate il tevisore al plasma. Se ciò non consente di risolverve il problema, rivolgelevi a un centro di assistenza Pioneer. Questi sono elencati, per agli Paese, nella vostra schedà di garanzia. Altrimenti consultate il site Web di Pioneer (vedete la copertina) per informazioni a quello riguardo.

Se sullo schermo appaioni gli errors qui di seguito elencati, controllate quanto riportato nella tabella.

Codice Messaggio Controllo

SD04 e SD11	Spagnimento dell'apparecchio. Temperatura interna troppo elevata.Controllare la temperatura in PDP.	Controllate che la temperature dell'ambiente in cui si trovale televisore al plasma non siaccessivamente elevata.
SD05 (PDP-5080XA)	Il circuito di protezione interna spegne l'apparecchio.Si è verificato un corto circuito nel cavo del diffusore? (PDP-4280XA)Il circuito di protezione interna spegne l'apparecchio.	Controllate il collegamento dei cavi tra il tevisore al plasma e gli altoparlanti. Rivolgetevi a un centro di assistenza Pioneer. Questi sono elencati, per agli Paese, nella vostra schedà di garanzia. Altrimenti consultate il site Web di Pioneer (vedete la copertina) per informazioni a quello riguardo.

Denominazione dei segnali del connettore D-sub a 15 contatti

N.conto	Denominazione del segnale			N.conto	Denominazione del segnale
1	R	9	+	5	V
2 G 10 GND (terra)
3	B	1	1	N	o	n	c
4 Non collegato			12 SDA
5 Non collegato			13 HD
6 GND (terra)			14 VD
7 GND (terra)			15 SCL
8 GND (terra)

Assegnazione dei pin della presa SCART

Al terminale SCART è possibile collegare vari apparetti audio e video.

SCART (INPUT 1)
1	Uscita audio di destra	2	Ingresso audio di destra	3 Uscita audio di sinistra
4	Terra comune per l'audio	5	Terra del blu	6 Ingresso audio di sinistra
7	Ingresso del blu	8	Controllo audio-video	9 Terra del verde
10	Non utilizzato	11	Ingresso del verde	12 Non utilizzato
13	Terra del rosso	14	Terra del controllo rosso/verde/blu	15 Ingresso del rosso
16	Controllo rosso/verde/blu	17	Terra dell'uscita video	18 Terra dell'ingresso video
19	Uscita video	20	Ingresso video	21 Schermatura del connettore

SCART (INPUT 2)
1	Uscita audio di destra	2	Ingresso audio di destra	3 Uscita audio di sinistra
4	Terra comune per l'audio	5	Terra	6 Ingresso audio di sinistra
7	Non utilizzato	8	Controllo audio-video	9 Terra
10	Controllo AV link	11	Non utilizzato	12 Non utilizzato
13	Terra	14	Terra	15 Ingresso della crominanza S-Video
16	Non utilizzato	17	Terra dell'uscita video	18 Terra dell'ingresso Video/S-Video
19	Uscita video	20	Ingresso Video/S-Video	21 Schermatura del connettore

SCART (INPUT 3)
1	Uscita audio di destra	2	Ingresso audio di destra	3 Uscita audio di sinistra
4	Terra comune per l'audio	5	Terra del blu	6 Ingresso audio di sinistra
7	Ingresso del blu	8	Controllo audio-video	9 Terra del verde
10	Controllo AV link	11	Ingresso del verde	12 Non utilizzato
13	Terra del rosso	14	Terra del controllo rosso/verde/blu	15 Ingresso della crominananza S-Video
16	Controllo rosso/verde/blu	17	Terra dell'uscita video	18 Terra dell'ingresso Video/S-Video
19	Uscita video	20	Ingresso Video/S-Video	21 Schermatura del connettore

Caratteristiche tecniche

Voce		Televisore al plasma da 50", modello: PDP-5080XA	Televisore al plasma da 42", modello: PDP-4280XA
Numero di pixel 1365 x 768 pixel 1024		x 768 pixel
Amplificatore audio		17 W + 17 W (1 kHz, 10 %, 6 Ω)	17 W + 17 W (1 kHz, 10 %, 6 Ω)
Altoparlanti - Woofer: a cono da 4,8 cm x 13 cm		cm x 13 cm	Tweeter: a semicupola da 2,5 cm
Effetto sonoro SRS FOCUS/SRS/SRS TruBass
Requisiti di alimentazione		Da 220 V a 240 V CA, 50 Hz/60 Hz, 361 W (0,3 W Standby)	Da 220 V a 240 V CA, 50 Hz/60 Hz, 298 W (0,3 W Standby)
Peso 34,4 kg Unità principale: 29,5 kg			Supporto: 1,7 kg (bulloni inclusi) Totale: 31,2 kg
Sistema del colore PAL/SECAM/NTSC C 3.58/NTSC 4.43/PAL 60
Funzione TV	Sistema di ricezione B/G,	D/K, I, L/L'
	Sintonizzatore VHF/UHF Can	E2-E69, can. F2-F10, can. I21-I69, can. IRA-IR J
	CATV Iperbanda, can. S1-S41
	Preimpostazione automatica canali	99 can., Preimpostazione automatica, Etichettatura automatica, Ordinamento automatico
	STEREO	NICAM/A2
Terminali	Posteriors	INPUT 1	SCART (AV in, RGB in, TV out), HDMI in*
		INPUT 2	SCART (AV in/out, S-VIDEO in, AV link*2), Componente Video in, AUDIO in
		INPUT 3	SCART (AV in/out, S-VIDEO in, RGB in, AV link*2), HDMI in*1
		INPUT 4	HDMI in*
		CONTROL OUT	1
		SPEAKERS	6 Ω a 16 Ω
		Antenna	75 Ω tipo Din Ingresso bande VHF/UHF
		PC INPUT	RGB analogico in, AUDIO in
		AUDIO OUT	Uscita AUDIO (Fissa)
	Lato	INPUT 5	S-VIDEO, ingresso AV
		PHONES	16 Ω a 32 Ω consigliati

^* Conforme a HDMI1.3 and HDCP1.1, HDMI (High Definition Multimedia Interface) è un'interfaccia digitale che, mediate un unico cavo, gestisce via segnali audio che quelli video. HDCP (High-bandwidth Digital Content Protection) è una Tecnologia impiegata per proteggere i contentuti protetti da copyright utilizzanti l'interfaccia Digital Visual (DVI).
^2 Commutabile da menu.

L'aspetto e le caratteristiche tecniche sono soggetti a modifiche alla preavviso.

Informazioni aggintive

Dimensioni

PDP-5080XA

Unità: mm

PDP-4280XA

Unità: mm

Marchi di fabbrica

• e u SRS Cio registrato di SRS Labs, Inc.
• La Tecnologia WOW è incorpORA su licenza di SRS Labs, Inc.
• Questo prodotto include caratteri FontAvenue © concessions in licenza da NEC Corporation. FontAvenue è un marchio registrato di NEC Corporation.
• DDC è un marchio registrato di Video Electronics Standards Association.
• Il termine HDMI, il logo HDMI ed il termine High-Definition Multimedia Interface sono marchi di fabbrica o marchi di fabbrica depositati della HDMI Licensing LLC.
• I nomi delle società o delle istituzioni sono marchi di fabbrica oppure marchi di fabbrica registrati delle rispettive società ed istituzioni.

Publicicato da Pioneer Corporation.

Tutti diritti riservati.

BELANGRIJK

3 Selezione "Pais" (↑/↓).

4 Selegione un pays ( / ) .

5 Seleezione "Iniciar"( / y , a continuacion, ENTER).

La instalacion automatica comienza automatisticamente.

7Selezione "Busqueeda" ( /)

9Selezione "Sistema" ( /)

10 Selezione un sistema de sonido ( / ) .

Registra il tuo prodotto su http://www.pioneer.it (o http://www.pioneer.eu) e scopri subito quali vantagei puoi ottenere!

Ontdek nu de Voordelen van online registratie! Registreer uw Pioneer product via http://www.pioneer.nl - http://www.pioneer.be (of http://www.pioneer.eu)

Stampato su cartariciiclata.
