Quando effettuate i collegamenti assicuratevi di:

Spegnere tutti i componenti del sistema prima di collegare qualsiasi componente, inclusi diffusori.

Spegnere tutti i componenti del sistema prima di modificare qualsiasi connessione nel sistema.

Vi racomandiamo inoltre di:

Portare il volume a zero prima di accendere o spegnere l'amplificatore.

Viktigt

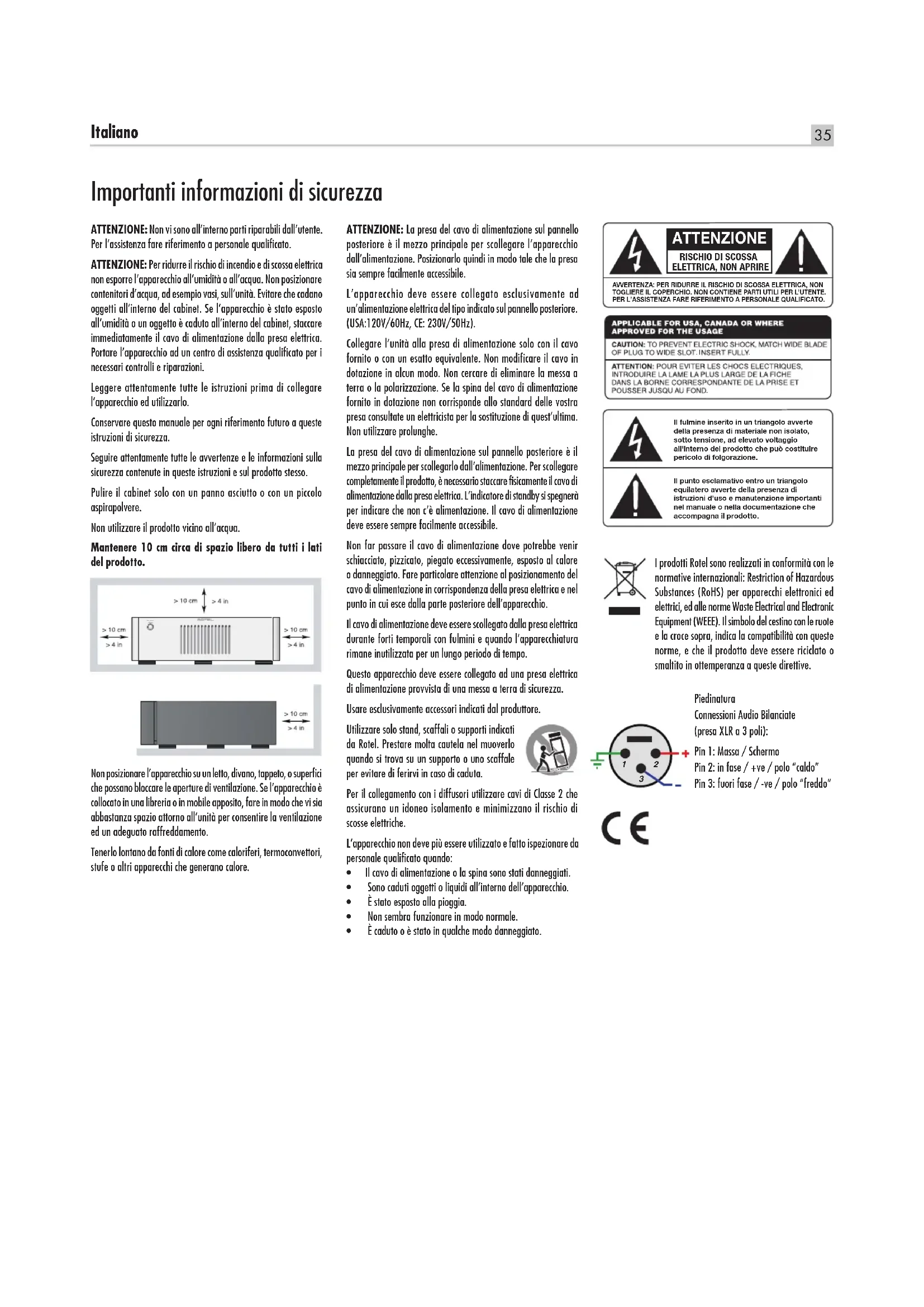

Importanti informazioni di sicurezza

ATTENZIONE: Non vis sono all'interno parti riparabili dall'utente. Per l'assistenza fare riferimento a personale qualificato.

ATTENZIONE: Per ridurre il rischio di incendio e di scioso elettrico non esporre l'apparechio all'umidità o all'acqua. Non posizionare contentitori d'acqua, ad esempio vasi, sull'unità. Evitare che codano oggetti all'interno del cabinet. Se l'apparechio è stato esposto all'umidità o un oggettò è caduto all'interno del cabinet, staccare immediamente il carrì di alimentazione nella presa elettrica. Portare l'apparechio ad un centro di assistenza qualificato per i necessari controlli e riparazioni.

Leggere attentamente tutte le struczioni prima di collegare l'apprecchio ed utilizzato.

Conservare"Thisamento,perogni riferimento futuro aqueste istruzioni di sicurezza.

Seguire attentamente tutte le avventenze e le informazioni sulla sicurezza contente in queste istruzioni e sul prodotto dello.

Pulire il cabinet solo con un panno asciutto o con un piccolo aspirapolvere.

Nonutilizzareilprodotto vicinoallacqua.

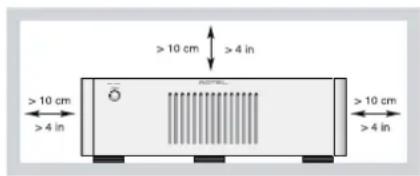

Mantenero 10 cm circa di spazio libero da tutti i lati del prodotto.

Non posizioniare l'apparecchio su un letto, divano, tappeto, o superfici che possano bloccare le aperture di ventilazione. Se l'apparecchio è collocato in una libreria o in mobile apposto, fare in modo che vi sia abbastanza spazio attorno all'unità per consentire la ventilazione ed un adeguato raffreddamento.

Tenerlo lontano da fonti di calore come caloriferi, termoconvettori, stufe o altri apparecchi che generano calore.

ATTENZIONE: La presa del cavo di alimentazione sul pannello posteriore è il mezzo principale per scollegare l'apparecchio dall'alimentazione. Positiano lo quindi in modo tale che la presa sia sempre facilemente accessibile.

L'apparecchio deve essere collegato esclusivamente ad un'alimentazione elettrica del tipo indicate sul pannello posteriore. (USA:120V/60Hz, CE:230V/50Hz).

Collegare l'unità alla presa di alimentazione solo con il cavo fornito o con un esatto equivalente. Non modificare il cavo in dotazione in alcun modo. Non cercare di eliminare la messa a terra o la polarizzazione. Se la spina del cavo di alimentazione fornito in dotazione non corrisponde allo standard delle vostra presa consultate un elettricista per la sostituzione di quest's ultima. Non utilizzato prolonghe.

La presa del cavo di alimentazione sul pannello posteriore è il mezzo principale per scollegarlo dall'alimentazione. Per scollegare completamente il prodotto, è necessario staccare fisicamente il cavo di alimentazione della presa elettrica. L'indicatore di standby si spegnerà per indicare che non c'e alimentazione. Il cavo di alimentazione deve essere sempre facilemente accessibile.

Non far passare il cavo di alimentazione dove potrebbe venir schiacciato, pizzicato,iegatoecessivamente, esposto al calorie o danneggiato. Fare particolare attenzione al posizionamento del cavo di alimentazione in corrispondenza della presa elettrica e nel punto in cui esce alla parte posteriore dell'apparecchio.

Il cavo di alimentazione deve essere scollegato alla preso elettrica durante forti temporali con fulmini e quando l'apparecchiatura rimane inutilizzata per un lungo periodo di tempo.

Questo apparecchio deve essere collegato ad una presa elettrica di alimentazione provvista di una messa a terra di sicurezza.

Usare esclusivamente accessori indicat dal produtlore.

Utilizzato solo stand,caffali o supporti indicati da Rotel. Prestare molta cautela nel muoverlo quando si trova su un supporto o uno scaffale per evitare di ferirvi in casa di caduta.

Per il collegamento con i diffusori utilizzare cavi di Classe 2 che assicurano un idoneo isolamento e minimizzato il rischio di scisse elettriche.

L'apprecchio non deve più essere utilizzato e fatto ispezionare da personale qualificato quando:

Il cavo di alimentazione o la spina sono stati danneggiati.
- Sono caduti oggetti o liquidi all'intero dell'apparecchio.
E stato esposto alla pioggia.
Non sembra funzionare in modo normale.
- É caduto o é stato in quale modo danneggiato.

ATTENZIONE

RISCHIO DISCOSSA ELETTRICA, NON APRIRE

AWERTENZA: PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA, NON TGOGIERLE I. COPEROCHIC. NON CONTIENE PARTI UTILI PER L'ENTE. PER L'ASSISTENZA FARE RERIMENTO A PERSONALE QUALIFICATO.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCES ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Il fulmine inserto in un triangolo averte della presenza di materiale non isolato, sous tension, ad elevato voltaggio all'interno del prodotto che cui costitultre pericolato di folgorazioni.

Il punto esclammativo entro un triangolo equilatero averthe della presenza di struzioni d'uso o manutenzione importante nel manuale o nella/documentation che accompaniesa Il prodotto.

I prodotti Rotel sono realizzati in conformità con le normative internazionali: Restriction of Hazardous Substances (RoHS) per apparecchi elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Il significato del cestino con le ruote e la croce sopra, indica la compatibilità con queste norme, e che il prodotto deve essere riciclato o smoltito in attemporanza a queste dirette.

Piedinatura

Connessioni Audio Bilanciate (presa XLR a 3 poli):

Pin 1: Massa / Schermo

Pin 2: in fase / +ve / polo "caldo"

Pin 3: fuori fuse / -ve / polo "freddo"

Sommario

Figura 1-1: RMB-1555 Controlli e connessioni 3

Figura 1-2: RMB-1585 Controlli e connessioni 4

Figura 2: Collegamenti ingressi analogici ed uscite diffusori 5

Figure 3: Ingressi analogiic bilanciati (XLR) 6

Note important 7

Important informazioni di sicurezza 35

Alcune informazioni su Rotel. 36

Considerazioni sulla potenza d'uscita 36

Per Comincare. 36

Alcune precazioni 37

Posizionamento 37

Alimentazione AC e comandi 37

Ingresso alimentazione 37

Interrutlore d'accensione ed indicatore 37

Seletto funzione Trigger 12 V 37

Ingressi / uscite segnali Trigger 12 V 38

Circuiti protezione 38

Collegamento segnali d'ingresso 234 38

Uscite diffusori 38

Sezione dei diffusori 38

Scelta del cavo diffusori 38

Polarite e fase 38

Collegamento diffusori 38

Ventole di raffreddamento 39

Risoluzione dei problemi 39

L'indicatore di accensione non si illumina 39

Sostituzione del fusibile 39

Nessun suono 39

Indicatore di protezione 39

Caratteristica techniche. 39

Alcune informazioni su Rotel

La nostra storia ha avuto inizio quasi 50 anni fa. Nel corso del tempo abbiamo ricevuto centinaia di riconoscimenti per la qualità dei nostri prodotti e soddisfatto centinaia di miglioria di audiofili ed amanti della musica. Proprio come vo!

Rotel è stata fondata da una famiglia la cui passione per la musica ha portato alla realizzazione di componenti alla fedeltà di qualità sulla compromessi. Attraverso gli anni quella passione non si è affievoluta e l'obbiettivo di realizazare apparenti di straordinario valore per veri audiofili, indipendente delle loro budget, continua ad essere condiviso da tutti coloro che vi lavorano.

I nostri progettisti operano in stretto contatto tra loro ascoltando ed affinando agli nuovo prodotto fino a raggiungere determinati standard qualitativi. Viene loro offerta una totale libertà di scelta sui componenti per otenere le migliorioni prestazioni possibili. Non è raro quando trovare in un Rotel condensatori di fabbricazione inglesse o tetesca, semiconduitori giapponesi o americani, con la sola eccezione dei trasformatori di alimentazione, prodotti come tradizione nelle nostre fabbriche.

Noi tutti abbiamo a cuore i temi dell'ambiente. Pensando che al termine della loro vita operativa gli apparecchi elettronici verranno dismessi, è molto importante per un costruttore responsablefare tutto il possibile affinché abbiano un impatto ambientale il più disponibile ridotto.

Alla Rotel siamo orgogliosi di fare la nostra parte riducendo il contentuto di piombo nei nostri apparente rispetto rigosamente la normativa RoHS. Inoltre abbiamo sviluppato amplificatori finali in Classe D (non digitale) fino a cinque volte più efficienti rispetto ai modelli tradizionali a partir di potenza e prestazioni. Questi modelli non producono calore durante il funzionamento, dissipando quando pochissima energia ed offrono un suono perfino migliorie.

Da ultimo poi, abbiamo stampato queste pagine su carta riciclata.

Certamente si tratta di piccoli passi, ma importanti perché nella giusta direzione. Ed è notre intentione proseguire, cercando di migliorare i processi produttivi ed utilizzato materiali sempre più rispettoi dell'ambiente.

Noi tutti di Rotel vi ringraziamo per aver acquistato quello prodotto che, siamo sicuri, vi arrivapagnerà per molti anni di puro divertimento e soddisfazione.

Considerazioni sulla potenza d'uscita

La potenza d'uscita dichiarata dell'RMB-1555 è pars a 120 watt continui per ciascun canale,QLlla dell'RMB-1585 200 watt continui per canale.Per entrambi i modelli, il dato è riferito al funzionamento in contemporanea di tutti i canali alla massima potenza.Rotel ha scelto di specificare i valori di potenza in questa maniera poiché, sulla base della propria esperienza,essa riflette meglio l'effettiva,reale capacità di erogazione di un amplificatore.

Quando si comparano le caratteristiche tecniche di prodotti di varie marche è necessario tenere presente che il dato della potenza può essere dichiarato secondo altri criteri, spesso nonosi rigorosi. Ad esempio, la potenza massima può essere dichiarata con un solo canale in funzione ed il dato che ne risulta è solitamente maggiore.

L'impedenza nominale di un diffusore poi indica il carico che l'amplificatore trovava ai loro terminali d'uscita, normalmente 4 oppure 8 ohm. Piè è Bassa, più potentenza richiede il diffusore. In effetti un diffusore da 4 ohm nécessita di una potenza doppià rispetto ad uno da 8 ohm.

Gli amplificatori Rotel sono progettati per lavorare con anni diffusore di impedenza nominale compresa tra 4 e 8 ohm e con tutti i canali in funzione alla massima potenza. Dal momento che anni progettò ottimizzato per utilizzato contemporaneamente tutti i canali a disposizione, Rotel è in grado diindicare la vera potenza sempre disponibile all'uscita di anni canale.

Cio più essere importanteanche per il vosto divertimento. Guardando un film, ad esempio, è bello sapere di poter contare su un amplificatore capace di erogare tutte la sua potenza su agli canale dello stesso istante, specialmente nel caso vi fosso da riproduire gli effetti di un vulcano in piena eruzione!

Per Cominciare

Grazie per aver acquistato l'amplificatore finale multicanale Rotel RMB-1555 o RMB-1585. Utilizzato in unsystema di riproduzione audio home theatre di qualità vi garantirà numerousi anni di gradevole intrattenimento.

Questi amplificatori sono fornire grande potenze con prestazioni audio di assoluto rilevo. Stadi di amplificazione a componenti discreti, un'imponente sezione di alimentazione, resistenze e condensatori accuratamente scelti e la raffinata filosofia progettuale Balanced Design assicurano un suono di alta qualità. La grande capacité di erogare corrente consente poi ad entrambi i finali di pilotare con disinvoltura andere i diffusori più difficili.

Si tenga presente che l'RMB-1555 e l'RMB-1585 sono in grado di erogare una potenza di altri 120 watt il primo ed altri 200 watt il secondo su ciascuno dei loro canali. Assicurarsi pertanto che i diffusori che si andranno a collegare a quosti amplificatori possano所提供 rali potenze. In caso di dubbi sui diffusori, contattare il vostro rivenditore autorizzato Rotel.

L'installazione e l'utilizzo di questi finali non potrebbe essere più simplice. Se si ha dimestichezza con questo genere di apparecchi, non rimane che collegarli all'impianto ed iniziare ad apprezzarne le qualità.

Alcune precauzioni

ATTENZIONE: Per evitare danni ai componenti dell'impianto, assicurarsi sempre che siano tutti Completely spenti prima di eseguire o modificare i collegamenti tra loro o con i diffusori. Non riaccendere alcuno dei componenti prima di aver controllato tutti i collegamenti. Prestare particolare attenzione ai cavi dei diffusori per evitare che alcuni fili lasciati liberi possano toccare un'alto cavo, il connettore adiacente o il mobile dell'amplificatore.

Vi preghiamo di leggere con attenzione questo manuale. Insieme alle istruzioni d'uso e di installmente di base, fornisce informazioni che vi aiuteranno a sfruttare al meglio il vostro sistema. Si prega di contattare il vosto rivenditore autorizzato Rotel per eventuali domande o dubbi. Inoltre tutti nei in Rotel saremmo lieti di rispondere ai vostri quesiti.

Conservare la scatola dell'imballo ed il materiale di protezione interno per eventuali necessità future. La spedizione o lo spostamento dell'apparecchio in qualsiasi altri contentatore che non sa l'imballo originale potrebbe causare seri danni al prodotto ed invalidare la garanzia.

Se presente nell'imballo, compilate e spedire il certificato di garanzia. Conservare la ricevuta d'acquisto originale che costituisce la miglior prova della data di acquisito del prodotto, necessaria nell'eventualità di dovere ricorrere ad interventi di riparazione in garanzia.

Posizionamento

Entrambi quosti amplificatori generano calore durante il normale funzionamento. I dissipatori interni e le aperture sul coperchio sono previsti per smaltire il calore prodotto: non ostruire quando le fissure di ventilazione e lasciare almeno 10cm di spazio libero attorno all'unità per consentire un adeguato passaggio dell'aria e prevenir ruriscaldamenti.

Considerare il peso e le dimensioni dell'apparecchio. Nel caso si desideri posizionarlo su una mensola o in un mobile, accertarsi che possano sosturare il peso. Si consiglia di installer lo in una struttura progettata per ospitare componenti audio e ridurre o suprimere le vibrazioni indotte dall'esterno. Consultare il rivenditore Rotel per conoscere il tipo di mobile più adatto e ricevere consigli sulla corretta installmente dei componenti dell'impianto.

Alimentazione AC e comandi

Ingresso alimentazione

L'amplificatore è configurato in fabbrica per funzionare alla tensione di alimentazione del Paese in cui è stato acquistato (USA: 120V/60Hz, Europa: 230V/50Hz). La tensione di alimentazione AC impostata è indicata su un adesivoippo sul retro.

NOTA: In caso di trasferimento in un Paese con diversa tensione elettrica, è possibile riconfigurare internamente gli amplificatori. Questa operazione deve essere svolta da personale qualificato e non dall'utente. All'interno sono infatti presenti tensioni potenzialmente pericolose. Consultare il rivenditore Rotel o il servizio di assistenza autorizzato.

NOTA: Alcune versioni sono previste per la vendita in più di un Paese e pertanto vengono forniti cavi di alimentazione diversi. Utilizzare solo quello adatto alle prese elettriche in uso nel dostro Paese.

A causa dell' Elevata erogazione di potenza, entrambi quosti amplificatori assorbono considerevoli quantità di corrente alla rete elettrica. É necessario collegare i rispetti cavi di alimentazione ad una presa elettrica a tre poli con messa a terra di sicurezza evitando l'uso di prolonghe. Puo essere impiegata una presa multipla (comunamente chiamata 'ciabatta') perché di buona qualità ed in grado di supportare, comeanche la presa elettrica a muro alla quale verrà collegata, le currenti richieste da tutti gli apparecchi che vi fanno capo.

Assicurarsi che l'interruttore d'accensione sul frontale sia in posizione di "spento" (tasto versuso l'esterno), quando collegare un capo del cavo di alimentazione fornito in dotazione alla presa sul pannello posteriori dell'apparecchio e l'alto capo alla presa della rete elettrica.

Se si preveDE di non utilizzARE l'apparecchio per un certo periodo di tempo (ad esempio durante le vacanze), è buona precauzione scollegare alla presa elettrica il cavo di alimentazione dell'amplificatore e degli altri componenti dell'impianto.

Interruttore d'accensione ed indicatoro

Premere il pulsante d'accensione sul frontale per attivare l'amplificatore. L'indicatore attorno adesso di illumina quando I'apparecchio è acceso. Ripremere il pulsante per spegnere l'amplificatore.

NOTA: Se si ritiene che la luminosità dell'indicatore sia eccessiva, posizionare l'adesivo fornito attorno all'interruttore d'accensione.

Selettore funzione Trigger 12 V

L'amplificatore può essere accesso e spento sua in modalità manuale (tramite il tasto di accensione frontale) o automatica (con un segnale trigger fornito da altri apparecchi). Per la scelta della modalità utilizzare il selettore 12V Trigger sul retro dell'apparecchio.

Con la levetta del selettore in posizione ON (funzione attivata) l'amplificatore viene acceso automaticamente quando all'apposto ingresso a bianco è presente un segnale trigger a 12 V e spento (standby) quando la tensione viene a mancare. Il tasto di accensione sul pannello frontale è prioritario rispetto a但这a funzione e pertanto per poter utilizzato il segnale trigger deve trovarsi in posizione di accesso (tasto premuto). Ripremendo il tasto infatti l'amplificatore si spegne indipendentemente dalla presenza o meno del segnale trigger. Con la levetta del selettore in posizione OFF (funzione disattivata) l'amplificatoreiene accesso e spento manually degli agenda sul tasto del pannello frontale.

Ingressi /uscite segnali Trigger 12 V

La presa mini-jack mono da 3,5 mm denominata IN viene'utilizzata per collegare un cavo bipolare che trasporta il segnale trigger a 12 V proveniente da un altro apparecchio per accendere e spegnere l'amplificatore. Perutilizzare esta funzione la levetta del selettore a bianco delve trovarsi in posizione ON. Quito ingresso accetta qualsiastensione di controllo (AC o DC) compresa tra 3 e 30 volt.

La presa mini-jack mono da 3,5 mm denominata OUT è utile per trasferiretramite un carrà a due poli il segnale trigger 12 V verso altri componenti. La tensione in uscita è disponibile ogniqualvolta un segnale trigger viene fatto pervenire alla presa IN.

Circuiti di protezione

L'RMB-1555 e l'RMB-1585 sono dotati di protezioni sua termiche, sua contro sovracorrenti in uscita per salvaguardare gli stadi di amplificazione in condizioni di funzionamento estreme o di malfunzionamento. Diversamente da quanto avviene in altri appearechi, i circuitti di protezione sono independenti da quelli audio e pertanto non influscono sulle prestazioni sonore. Controllano la temperatura dei dispositivi finali ed eventualmente disattivano gli stadi di potenza quando il calore prodotto superi i limiti di sicurezza.

Difficilmente accadra che quosti circuiti si attivino, tutvavia in caso di problemi l'amplificatore cesserà funzionare e l'indicatore di accensione sul pannello frontale inizierà a lampeggiare per segnalare l'intervento delle protezioni.

Qualora ciò si verificchi, spegnere l'apparecchio ed attendere il suo completeness raffreddamento (parecchi minuti), cercando nel contempo di identificare e correggere le cause che hanno provocato l'intervento delle protezioni. Riaccendendo l'amplificatore il circuito di protezione si resetta e l'indicatore di accensione si dovrebbe accendere stabilmente ad indicare il normale funzionamento.

Nella maggior parte dei casi le protezioni si attivano in presenza di un cortocircuito alle uscite o ventilazione inadequata. In casi più rari, intervengono quando l'impedenza dei diffusori assume valori molto bassi oppure altamente reattivi.

Se dovessero ripeturamente intervenire alla che si sua riusciti ad individuare e correggere il problema, contattare il rivenditore Rotel per assistenza.

Collegamento segnali d'ingresso 2 3 4

Sia l'RMB-1555 che l'RMB-1585 sono dotati di ingressi audio con prese RCA per i cinque canali, nelle solo RMB-1585 possiede anche ingressi bilanziati con prese. Collegare solo uno tipo di ingresso alla volta, mai RCA ed assieme.

NOTA: Per prevenire rumori ancche forti, potenzialmente in grado di danneggiare i diffusori, assicurarsi sempre che tutti gli appearechi dell'impiano siano spenti prima di effettuare agli tipo di collegamento.

Utilizzato per i collegamenti cavi schermati audio di alta qualità, prestando attenzione a connettere le uscite del preamplificatore o processore surround ai corrispondenti ingressi dei vari canali dell'amplificatore.

Uscite diffusori

Selezione dei diffusori

Si raccomanda di collegareagli amplificatori RMB-1555ed RMB-1585 diffusori con impedenza nominale parla 4 ohm o superiore. è necessaria una certa cautela nell'utilizzare coppie di diffusori in parallelo dal momento che la loro impedenza, vista dall'amplificatore, si dimezza. Due diffusori da 8 ohm in parallelo divengono infatti un carico da 4 ohm per l'amplificatore, due da 4 ohm, 2 ohm, etc. Volendo collegarne due a ciascuna uscita è necessario quando scegliere modelli da 8 ohm nominali o più, considerandoanche che il dato nominale dell'impenanza è un'indicazione di massima e che poàanche risultare inferiore non essendo costante a tutte le frequenze. Nella pratica comunique solo pochissimi diffusori possono rappresentare un reale problema per questi amplificatori. In caso di dubbi, contattare il vosto rivenditore autorizzato Rotel.

Scelta del cavo diffusori

Per il collegamento tra amplificatore e diffusori utilizzare un cavo multifilare a due poli. La sezione e la sua qualità influiscono in maniera sensibile sul suono dell'impianto. Qualsiasi tipo di cavo vuo essere utilizzato, ma soprattutto in caso di distanze molto lunghe, è preferibile che la sezione sia elevata per evitare una riduzione della potenza effettivement disponibile oppure di ottenere un suono povero in gamma bassa. Per le migliorie prestazioni esistono in commercio speciali cavi per diffusori di alta qualità che il rivenditore Rotel potra consigliare in base alle caratteristiche dell'impianto.

Polarità e fase

La polarità dei collegamenti (corretto orientamento dei conduitori positivo e negativo) deve essere sempre rispetto e risultare per tutti i diffusori uguale affinché si trovino tutti in fase. Se per erre si inverte il collegamento positivo e negativo sono di uno solo di anni, la gamma Bassa risulterà peu incisiva e l'imagine compromessa. Per agevolare l'identificazione dei poli, nei cavi per diffusori i conduitori normalmente presentano un colore differente, dei segni stampati su uno di anni oppure un forma dell'isolante esterno leggermente diversa. Identificare i conduitori positivo e negativo ed assicurarsi di collegare agli diffusore rispettoando la corretta polarità.

Collegamento diffusori

NOTA: I paragrafi che seguono descrivono sua il metod di collegamento tramite cavo spellato, sua tramite terminali a forcella. NON utilizzare entrambi i tipi di connessione in combinazione per collegare più diffusori.

Prima di procedere coi collegamenti verso i diffusori accertarsi che tutti i componenti dell'impiano siano spenti. L'RMB-1555 e l'RMB-1585 possiedono sul retro due gruppi di morsetti, contrassegnati da colore diverso a seconda della polarità, per ciascuno dei canali. In Europa la legislazione vigente impedisce l'uso di morsetti capaci di accettare spinotti a banana, pertanto sugli appearechi previsti per quosti mercati, sono disponibili solo morsetti in grado di accogliere terminali a forcella o direttamente cavo spellato.

Stendere il cavo della lunghezza necessaria al collegamento di ciascuno dei diffusori verso l'amplificatore lasciando unarto margine idoneo a poter muovere liberamente i componenti dell'impianto per l'accso alle connessioni posteriori.

Se si utilizzato terminali a forcella, applicarli ai cavi. Se si preferisce collegare direttamente i cavi, separarli e quando spellarne le estremità per esporre il conduzione. Prestare molta attenzione a non tagliareanche il conduzione quando si incide la guaina. Svitare (in senso antiorario) i collari a vite dei morsetti. Posizionare la forcella a contatto della parte metallica del morsetto, il cavo spellato, invece, nel foro centrale. Avvitare il collare in senso orario per bloccare saldamente la forcella o il cavo.

NOTA: Assicurarsi che spezzoni di filo libero non vadano a toccare il morsetto o il cavo adiacente.

Ventole di raffreddamento

L' amplificatore Rotel RMB-1585 è dotato di due ventole di raffreddamento per favore la ventilazione dei componenti interni. Sul pannello posteriore dell'apparecchio è presente un selezione a 3 positioni che agisce sulla loro velocità di rotazione. Le opzioni sono: Fan Off (ventole spente), Fan Low Speed (ventole a bassa velocità) e Fan High Speed (ventole alla massima velocità). Selezionare la velocità di rotazione che meglio si adatta alle esigenze dell'installazione, considerando che a velocità più elevata corrisponde una maggior ventilazione e quindi un più efficace smaltimento del calore prodotto.

NOTA: L'amplificatore RMB-1585 è in grado di erogare potenze elevate e quando generare significative quantità di caloreanche con le ventole in funzione. Per garantire il suo corretto funzionamento è pertanto richiesto un tipo di installmente in grado di assicurare un'adeguata ventilazione.

Risoluzione dei problemi

La maggior parte dei problemi nei sistemi audio è dovuta a collegamenti non corretti o regolazioni errate. Se si riscontrano problemi, isolare l'area interessata, verificare le impostazioni, quando determinarne la causa ed apportare le necessarie correzioni. Qualora non si riuscisse a risolvere il problema, provare con i suggerimenti qui riportati.

L'indicatore di accensione non si illumina

L'indicatore attorno al tasto di accensione che segnala l'attivazione dell'amplificatore dovrebbe illuminarsi quando l'apparecchioiene collegato alla rete elettrica ed accesso. Se non si illumina controllare la presa di alimentazione con un'alto dispositivo elettrico, come ad esempio una lampada. Assicurarsi che la presa di alimentazione in uso non sa controllata da un interruptore disattivato.

Sostituzione del fusibile

Se un'alto dispositivo elettrico collegato alla stessa presa di alimentazione funziona regolarmente quando I'indicatore non si illumina dopo aver acceso l'amplificatore, con ogni probabilità si è interrotto il fusibile di protezione interno. In tale eventualità contattare il rivenditore Rotel per la sostituzione del fusibile.

Nessun suono

Controllare che l'indicatore di protezione non segnali l'attivazione dei circuitti, nel qual caso si veda il paragrafo seguente. Assicurarsi che i collegamenti del segnale audio siano corretti. Verificare che I'ingresso al quale viene fatto pervenire il segnale della sorgente sua effettivement selezionato sul preamplificatore o processore e che il volume non sia azzerato. Esaminare i collegamenti tra amplificatore e diffusori.

Indicatore di protezione

L'indicatore d'accensione iniziata a lampegliare quando i circuiti di protezione intervengono spegnendo l'amplificatore. Generalmentecisioni si verifica solo quando le aperture di ventilazione sono ostruite, quando c'è un problema nei collegamenti con i diffusori (cortocircuito) oppure dato un prolongato periodo di intenso utilizzo. Spagnere l'impianto ed attendere che l'amplificatore si raffreddi. Quindi premere e ripremere l'interruttore di accensione sul pannello frontale per resettare i circuiti di protezione. Se il problema persistsiste o si rappresenta subito, è probabile vi sua un difetto nel systemo o nell'amplificatore stesso.

Caratteristiche tecniche

RMB-1555

Potenza d'uscita continua 120 watt per canale

20 - 20.000 Hz, < 0,03% ,8 ohm 5 canali in funzione

contemporamente

Distorsione armonica tole (20-20.000 Hz, 8 ohm) < 0,03%

Distorsione dintermodulazione (60 Hz:7 kHz, 4:1) < 0,03%

Risposina in frequenza (+0,5, - 3dB) 10Hz - 100kHz

Fattore di smorzamento (20-20.000 Hz, 8 ohm) 180

Impedenza diffusor minimo 4 ohm

Rapporto S/R (pesato "A" IHF) 116 dB

Sensibilità ingresso / Impedenza 1,5 V/ 12 kohm

Guadagno 26,5 dB

Alimentazione AC 120 V, 60 Hz (USA)

AC 230 V, 50 Hz (Europa)

Assorbimento alla potenza dichiarata 650 watt

Dimensioni (L× A× P) 431x188x454mm

Altezza palle frontale 176,8 mm, 4U rack

Peso (netto) 21,8 kg

RMB-1585

Potenza d'uscita continua 200 watt per canale

(20-20.000 Hz, < 0,03%, 8 ohm) 5 canali in funzione

contemporamente

Distorsione armonica tole (20-20.000 Hz, 8 ohm) < 0.03%

Distorsione dintermodulazione (60 Hz: 7 kHz, 4:1) < 0,03%

Risposin frequenza (+0,5, - 3dB) 10Hz - 100kHz

Fattore di smorzamento (20-20.000 Hz, 8 ohm) 260

Impedenza diffusori minimo 4 ohm

Rapporto S/R (pesato "A" IHF) 116 dB

Sensibilità ingresso / Impedenza

Ingressi non bilanciati (RCA) 1,9 V / 12 kohm

Ingressi bilanciati (XLR) 3,8 V / 100 kohm

Guadagno 26,5 dB

Alimentazione AC 120 V,60 Hz (USA)

AC 230 V, 50 Hz (Europa)

Assorbimento alla potenza dichiarata

1100 watt

Dimensioni [L× A× P]

431× 237× 454mm

Altezza panello frontale

221 mm, 5U rack

Peso (netto)

36 kg

Tutte le caratteristiche dichiarate sono esatte al momento della stampa.

Rotel si riserva il diritto di apportare miglioramenti perché alcun preavviso.

Rotel e il logo Rotel HiFi sono marchi registrati della The Rotel Co. Ltd. Tokyo Japan.
