MANUALE UTENTE CDX496 YAMAHA

MANUALE DI ISTRUZIONI

Uso di controli o regolazioni o procedure non specificamente descritte cui causare l'esposizione a radiazioni di livello pericoloso.

PRECAUCION

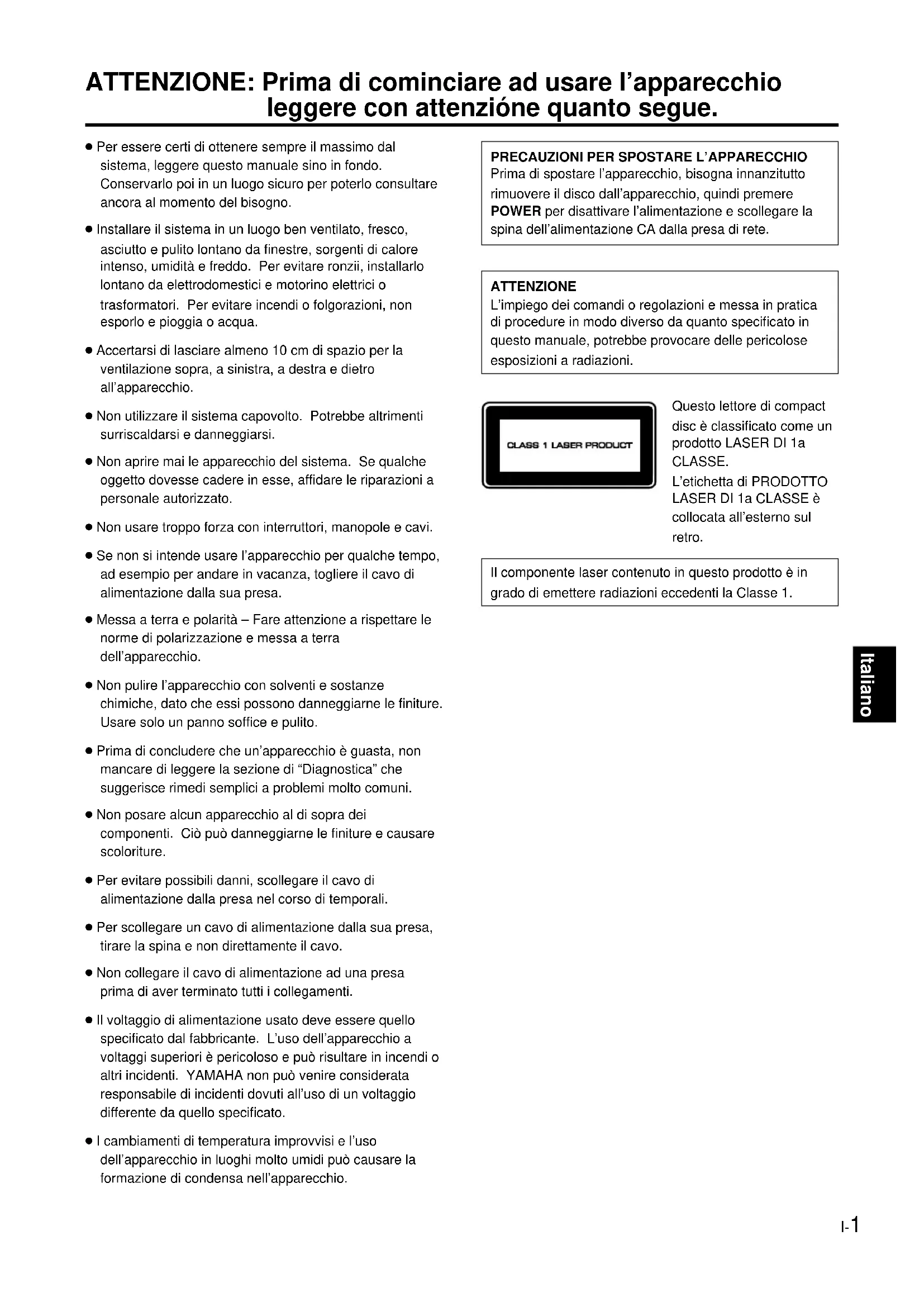

ATTENZIONE: Prima di cominciare ad usare l'apparecchio leggere conattenzione quanto segue.

• Per essere certi di ottenerere sempre il massimo dal systema, leggere quello manuale sino in fondo. Conservarlo poi in un luogo sicuro per poterlo consultare più al momento del bisogno.
• Installare ilsystemain unluogobenventilato,fresco, asciuttoepulito lontano da finestre,sorgenti di calore intenso,umiditàe freddo.Per evitare ronzii,installarlo lontano da elettrodomestici e motorino elettrici otrasformatori.Per evitare incendi o folgorazioni,non esporlo e pioggia o acqua.
• Accertarsi di lasciare almeno 10 cm di spazio per la ventilazione sopra, a sinistra, a destra e dietro all'apparecchio.
• Non utilizzato il sistema capovolto. Potrebbe altrimenti surriscaldarsi e danneggiarsi.
• Non après mai le appearecchio del systema. Se quale oggetto dovesse cadere in esse, affidavitare le riparazioni a personale autorizzato.
• Non usare troppo forza con interruptori, manopole e cavi.
• Se non si intende usare l'apparecchio per quale tempo, ad esempio per andare in vacanza, togliere il cavo di alimentazione alla sua presa.
• Messa a terra e polarità - Fare attenzione a rispettoare le norme di polarizzazione e messa a terra dell'apparecchio.
• Non pulire l'apparecchio con solventi e sostanze chimiche, dato cheeci possono danneggiare le finiture. Usare solo un panno soffice e pulito.
• Prima di conclusere che un'apparecchio è guasta, non mancare di leggere la sezione di "Diagnostica" che suggerisce rimedi semplici a problemi molto comuni.
• Non posare alcun appearecchio al di sopra dei componenti. Ciò può danneggiarne le finiture e causare scoloriture.
• Per evitare possibili danni, scollegare il cavo di alimentazione alla presa nel corso di temporali.
• Per scollegare un cavo di alimentazione alla sua presa, tirare la spina e non direttamente il cavo.
  Non collegare il cavo di alimentazione ad una presa prima di aver terminato tutti i collegamenti.
• Il voltaggio di alimentazione usato deve essere quello specificato dal fabbricante. L'uso dell'apparecchio a voltaggi superiori è pericoloso e può risultare in incendi o altri incidenti. YAMAHA non può considerata responsable di incidenti dovuti all'uso di un voltaggio differente da quello specificato.
• I cambiamenti di temperatura improvisi e l'uso dell'apparecchio in luoghi molto umidi cui causare la formazione di condensa nell'apparecchio.

PRECAUZIONI PER SPOSTARE L'APPARECCHIO Prima di spostare l'apparecchio, bisogna innanzitutto rimuovere il disco dall'apparecchio, quindi premere POWER per disattivare l'alimentazione e scollegare la spina dell'alimentazione CA alla presa di rete.

ATTENZIONE

L'impiego dei comandi o regolazioni e messa in praticadi procedure in modo diverso da quanto specificato inquesto manuale, potrebbe provocare delle pericoloseesposizioni a radiazioni.

Questolettore di compact disc èclassificato come un prodotto LASER DI 1a CLASSE.

L'etichetta di PRODOTTO LASER DI 1a CLASSE è collocata all'esterno sul retro.

Il componente laser contento in quello prodotto è in grado di emettere radiazioni accedenti la Classe 1.

Dischi che possono essere riprodotti con quest'apparecchio

Questolettore per compact disc è stato studiato espressamente per la riproduzione di compact disc recanti i marchi mostrati sotto. Evitare di insertire nell'apparecchio dischi di tipi diversi. Questolettorepuò riproduireanche compact disc da 8 cm.

... Compact disc (audio digitali)

I dischi più popolari fra quelli disponibili in commercio per CD audio.

... Dischi audio digitali CD-RW (Riscrivibili)

I dischi che possono essere registrati ripetutamente utilizzato registratori CD per registrazioni audio. I dischi CD-RW registrati possono essere riprodotti solo conlettori CD che abbiano la capacità di riproduire dischi CD-RW.

Note

• Si raccomanda di utilizzato solo un CD-RW fabbricato da un produttore affidavitile.
  Utilizzare sostanto CD-RW che rechino almeno una delle seguenti frasi sul disco o sull'astuccio del disco. FOR CONSUMER FOR CONSUMER USE FOR MUSIC USE ONLY

... Dischi CD-TEXT

I dischi registrati con dati di testo quali titoli di album, titoli di brani e nomi di artisti. Questi dischi possono essere riprodotti utilizzando normali letteri CD, tuttavia i dati di testo possono essere visualizzati solo con letteri CD che abbiano la capacité di visualizzare questi dati.

Il CDX-596 puo visualizzare dati di testo registrati sui dischi CD-TEXT.

Nota

Questolettore di compact disc potrebbe non essere in grado di leggere alcuni CD-RW o dischi che non fosso rostati registrati correttamente.

Per evitare un malfunzionamento di quest'apparecchio:

Non usare nessuno dei dischi di fornato non standard (a forma di cuore, ecc.), disponibili in commercio, in quanto potrebbero danneggiare l'apparecchio.

Non usare un disco con del nastro adesivo, sigilli o colla. Se si usano dischi di quello tipo, potrebbe capitare che un disco rimanga incastrato nell'apparecchio, o l'apparecchio stessa potrebbe danneggiarsi.

Note su come managgiare i compact disc

• Trattare sempre i dischi con attenzione, per evitare di danneggiare la superficie.

• I compact disc non si usurano con la continua riproduzione, ma agli eventuale danno alla superficie del disco causato da un uso improprio più avere effetti negativi sulla qualità della riproduzione.
• Per scrivere sul lato dell'etichetta del disco, usare solo un pennarello o altri tipo simile di penna. Non usare penne a sfera, matite o altri strumenti aguzzi, dato che possono danneggiare il disco e influenzare negativamente la riproduzione del disco.
• Fare attenuation a che i dischi non si deformino.
• Quando un disco non viene'utilizzato, rimuoverlo dall'apparecchio e conservarlo nella sua custodia.
• Fare attenuationa non graffiare la superficie di riproduzione del disco al momento di rimuovere o conservare un disco.
• Il suono dei compact disc non viene influenzato delle piccole particelle di polvere, o dalle impronte digitali eventualmente accumulatesi sulla sua superficie. Si consiglia comunique di tenerli sempre puliti usando un panno asciutto e pulito. Non strofinare i dischi con moto circolare, ma in linea retta dal centro verso l'esterno.

• Per la pulizia della superficie del disco NON usare alcun tipo di soluzioni o spray per pulizia dei dischi, liquidi o spray anti-statici, o qualsiasi另一tra sostanza chimica. Tali sostanze potrebbero danneggiare irreparabilmente la superficie di plastica del disco.
  Non esporre i dischi per prolongati periodi di tempo alla diretta luce del sole, ad alte temperature e all'umidità, per evitare deformazioni o danni al disco stesso.

Lettura di CD da 8 cm

Inserire i CD da 8 cm nell'apposita zona incavata del piatto portadischi. Non sovrapporre normali CD da 12 cm su CD da 8 cm.

CARATTERISTICHE

• Capacità di riproduzione dischi CD-RW (Riscrivibili)

• Per i dettagli, vedere a pag. 2.

Riproduzione programmata
Riproduzione in ordine casuale
- Riproduzione ripetuta di tutto il disco o di un singolo brano
Funzione di spaziatura automatica
- Utile funzione di programmazione brani per registrarli conveniente su nastro independentemente alla lunghezza del nastro

• Funzione di ricerca automatica del livello di picco
• Registrazione sincronizzata del CD
  Luminosità quadrantre regolabile
  Telecomandabile
  Uscita digitale ottica

Solo per il CDX-596

Uscita digitale per cavo coassiale
Capacità visualizzazione dati CD-TEXT

INDICE

ATTENZIONE 1

NOTE SUI DISCHI 2

CARATTERISTICHE 3

DISIMBALLAGIO 4

NOTE SUL TELECOMANDO 4

COLLEGAMENTI 5

NOME E UBICAZIONE DELLE PARTI 6

FUNZIONAMENTO 8

Pausa dellalettura 9

Arresto dellalettura 9

Per spagnere 9

Lettura a parte da un brano desiderato 9

Per saltare all'inizio del brano desiderato (RICERCA CON SALTO) 10

Lettura veloc in avanti o all'indietro (RICERCA MANUALE) 10

Altreutilifunzioni 11

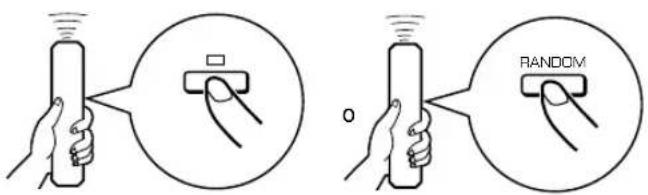

RIPRODUZIONE IN ORDINE CASUALE.... 13

RIPRODUZIONE RIPETUTA 13

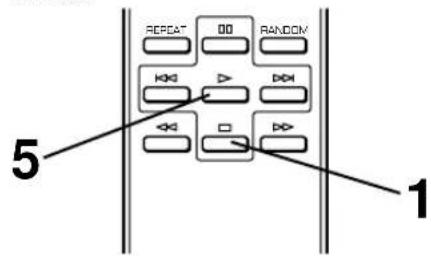

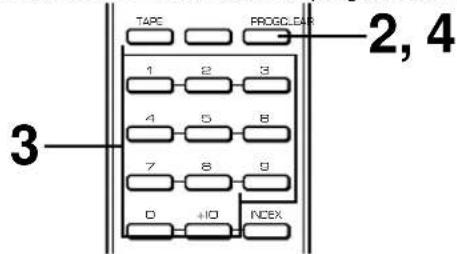

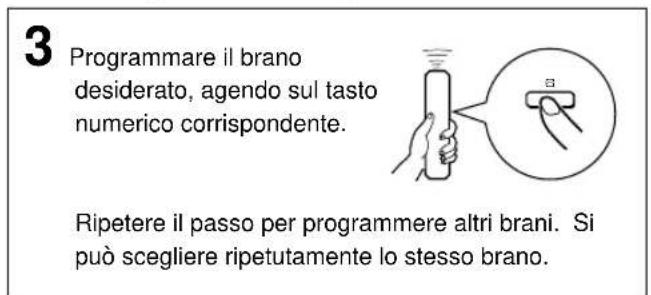

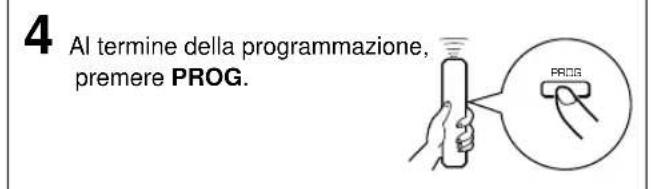

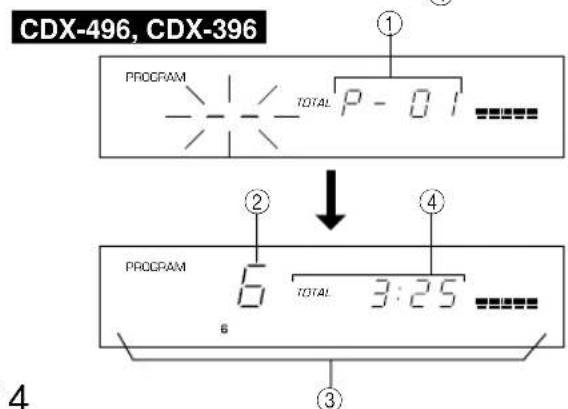

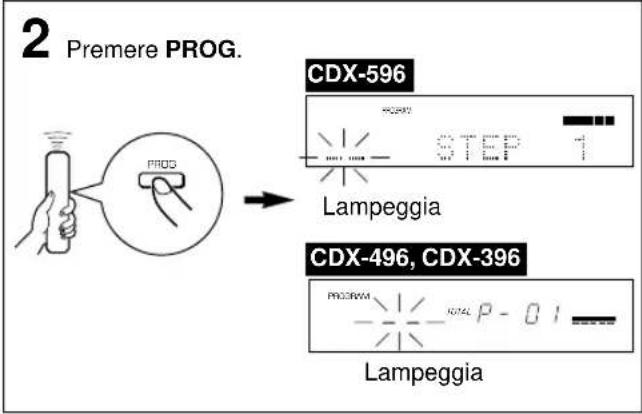

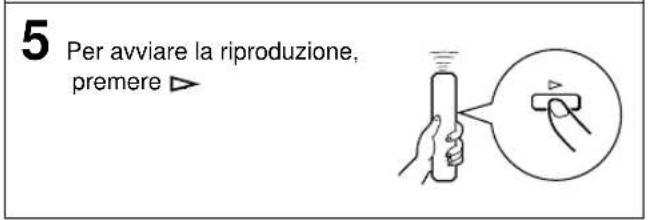

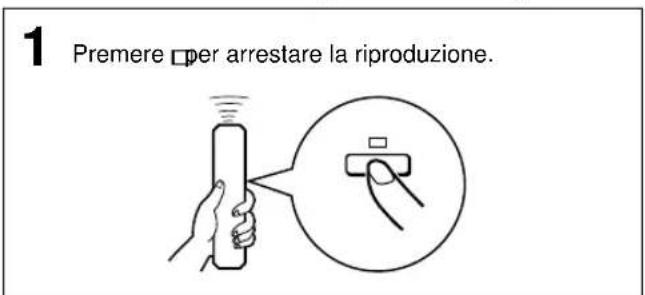

RIPRODUZIONE PROGRAMMATA 14

RICERCA DEGLI INDICI 15

PROGRAMMAZIONE BRANI PER LA REGISTRAZIONE SU CASSETTA 16

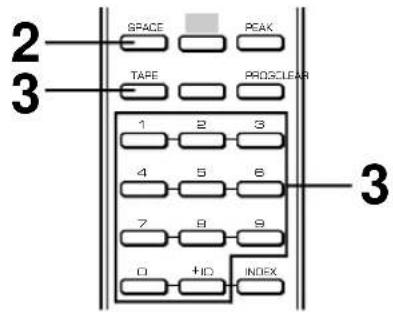

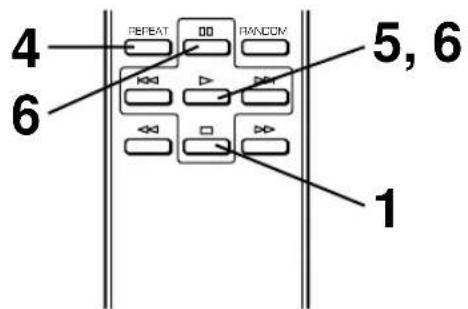

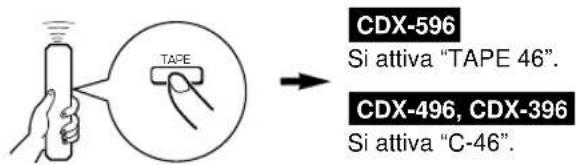

Programmazione automatica della cassetta. 16

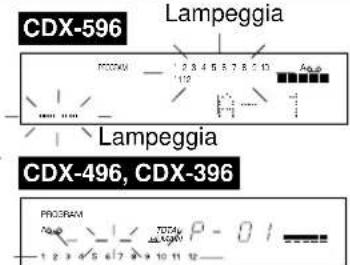

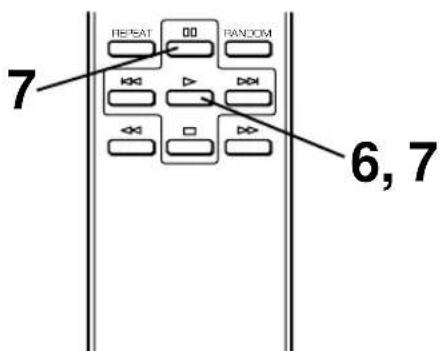

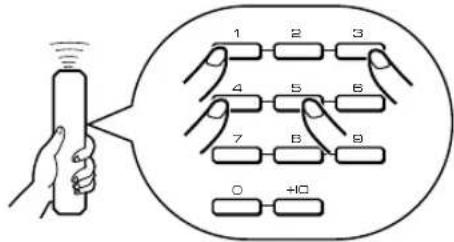

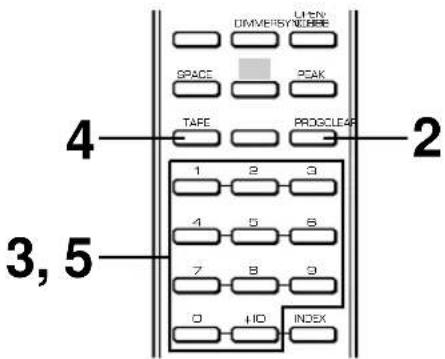

Programmazione manuale della cassetta 18

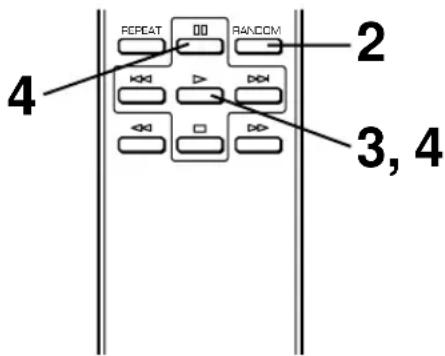

Programmazione casuale per registrazione su cassetta 19

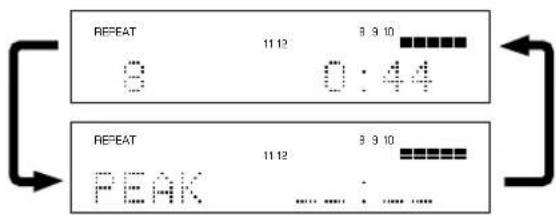

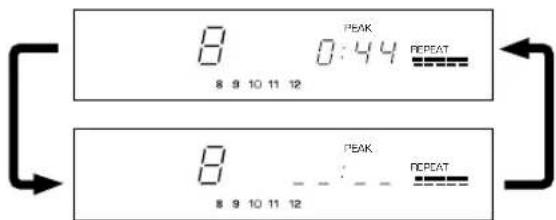

Ricerca automatica del livello di picco di un disco 20

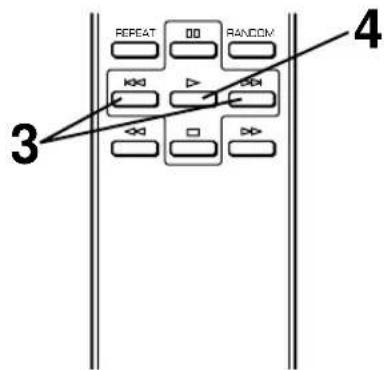

REGISTRAZIONE SINCRONIZZATA DA

COMPACT DISC. 21

DIAGNOSTICA 22

DATI TECNICI 23

Estrarre con attenzione l'apparecchio ed i relativi accessori alla scatola di imballaggio. Nella scatola,或者其他 apparecchio, devono essere presenti i seguenti accessori.

Telecomando Cavo con spinotto RCA

CDX-596

CDX-398

13/14

Batterie (pseudo AA, o R6, o UM-3) x 2

NOTE SUL TELECOMANDO

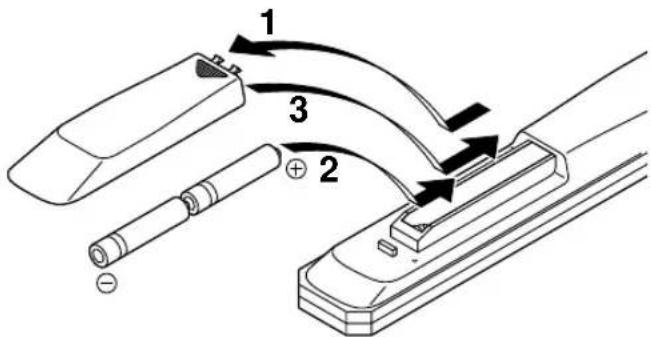

Installazione delle batterie

1. Rovesciare il telecomando e far scorrere e rimuovere il coperchietto del vano portabatterie nella direzione della freccia.
2. Inserire le batterie (tipAA, R6, o UM-3), facendo attenzione ad allinearle con i contrassegni di polarità presenti all'interno del vano.
3. Richidere il coperchietto del vano portabatterie.

Sostituzione delle batterie

Se diviene necessario usare il telecomando sempre più vicino all'apparecchio, ciò significica che le batterie sono in via di esaurimento. Sostituirle entrambe con altri nuove. Note

Per la sostuzione usare solamente batterie dei tipi AA, o R6, o UM-3.
- Verificare che le polarità siano disposce correttamente (vedere il disegno all'internalo del vano portabatterie).
- Togliere le batterie dal telecomando se si pensa di non utilizzato per quale tempo.
- Se le batterie perdono sostituirle immediatamente. Evitare che il liquido fuoriuscito venga a contatto con l'epidermide, il vestiario, e simili. Pulire metricolosamente il vano portabatterie prima di installare nuove batterie.

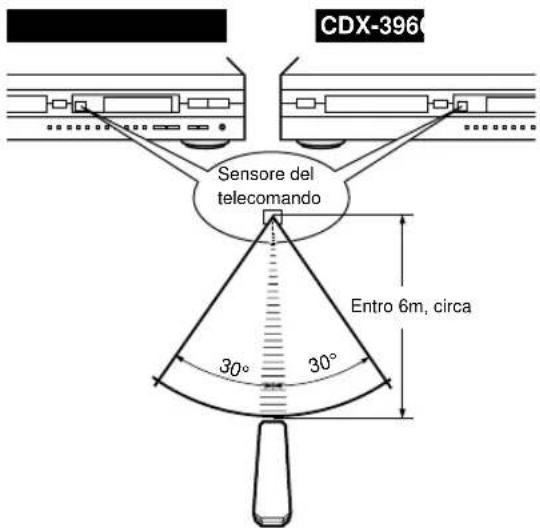

Raggio di azione del telecomando

Note

• Fra il telecomando e il sensore dell'apparecchio non devono frapporsi ostacoli.
• Una forte luce (specialmente se del tipo fluorescente con inverter) che illumini direttamente il sensore del telecomando potrebbe impedire il corretto funzionamento del telecomando stesso. Posizionare I'apparecchio in modo da evitare la diretta illuminazione del sensore.

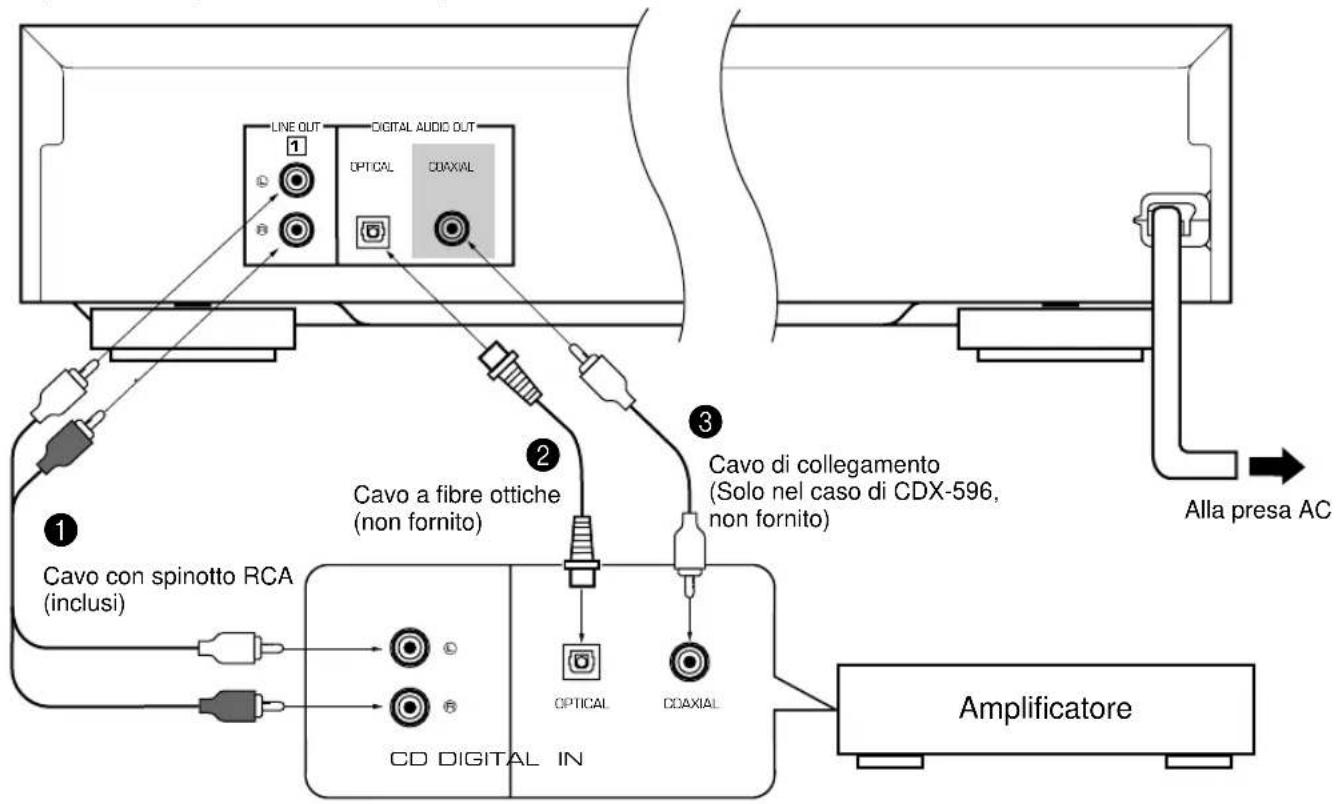

COLLEGAMENTI

• Prima di procedere ad un collegamento qualsiasi, interrompere l'alimentazione dell'apparecchio, dell'amplificatore o altri componenti.

• Eseguire correttamente i collegamenti ai terminali di ingresso dell'amplificatore o di altri componenti.

• Se il posizionamento di quello appearecchio è tale da subire disturbi a causa di un'alto appearecchio vicino, ad esempio una radio, allontanarli in modo sufficiente da far cesserare il rumore.

La parte ombreggiata ( )iene fornita solo nel caso di CDX-596.

Scegliere uno dei seguenti modi per il collegamento con l'amplificatore.

Per usare le prese di uscita (analogiche) LINE OUT di quello appareccchio ( 1 )

Collegare quosti terminali ai terminali "CD" (o "AUX") dell'amplificatore. Per maggiori informazioni su quosti collegamenti, vedere le istruzioni dell'amplificatore in uso.

• Verificare che i terminali LINE OUT sinistro (L) e destro (R) siano collegati ai terminali corrispondenti (sinistro e destro) dell'amplificatore o di un'alto componente.

Solo per il CDX-596 e il CDX-496

• Il livelo di uscita segnali da uno di questi terminali in un amplificatore cui è essere regolato utilizzato i tasti -OUTPUT LEVEL +.
• Quando si usano i terminali DIGITAL AUDIO OUT (OPTICAL o COAXIAL), regolare sul massimo il livello dei segnali di uscita verso l'amplificatore, utilizzato i tasti - OUTPUT LEVEL +.

Per usare la presa di uscita digitale ottica DIGITAL AUDIO OUT (OPTICAL) di但这a unità (2)

• Prima di usare esta presa, rimuovere il coperchio della presa.

• Effettuare il collegamento tra quello terminale e quello ottico di entrata di un amplificatore utilizzando un cavo a fibre ottiche disponibile in commercio.

• Usare un cavo a fibre ottiche in conformitàagli standard EIAJ. Cavi differenti possono non funzionare in mode corretto.

• Rimettere sempre il coperchio della presa quando esta presa non viene usata, per proteggerla alla polvere.

• Questo terminale può essere essere collegato al terminale ottico di entrata di un registraratore MD etc., per registrarare il CD direttamente su un MD.

Per usare la presa di uscita digitale coassiale DIGITAL AUDIO OUT (COAXIAL) di但这a unità. ( 3 )

Solo per il CDX-596

Effettuare il collegamento tra quello terminale e quello digitale di ingresso di un amplificatore utilizzato il cavo di collegamento.

NOME E UBICAZIONE DELLE PARTI

In parentesi ( )iene indicato il numero della pagina dove i comandi sono descriitti in dettaglio.

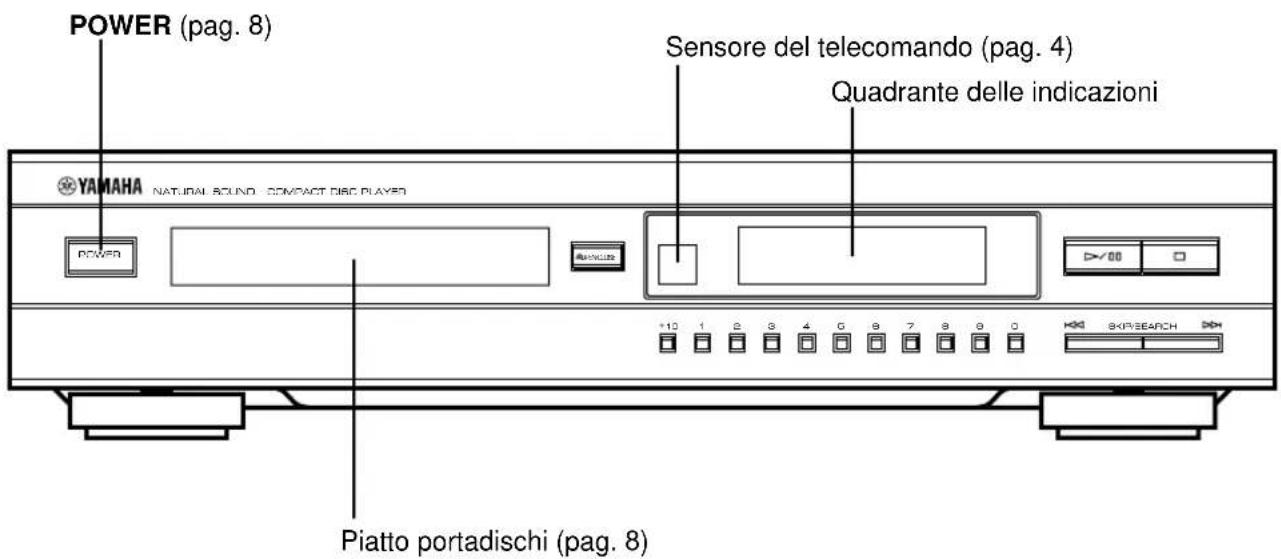

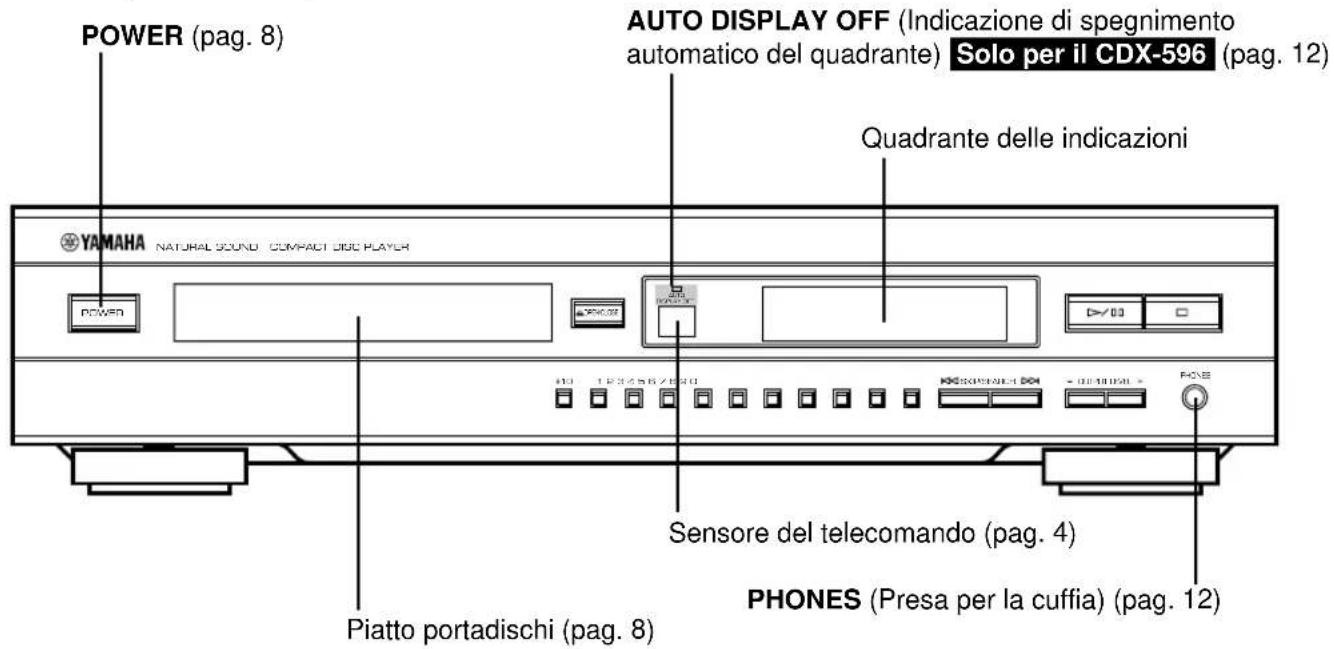

PANNELLO ANTERIORE

• I tasti di lavoro dell'apparecchio principale e del telecomando sono praticamente identici, salvo le eccezioni qui sotto riportate.

• (riproduzione/pausa) dell'apparecchio principale ha sua le funzioni (riproduzione) che le funzioni (pausa) del telecomando.

• SKIP/SEARCH dell'apparecchio principale ha sua le funzioni (sate) che le funzioni / (ricerca) del telecomando.

CDX-596, CDX-496

La parte ombreggiata ( )iene fornita solo nel caso di CDX-596.

CDX-396

In parentesi ( ) viene indicato il numero della pagina dove i comandi sono descriitti in dettaglio.

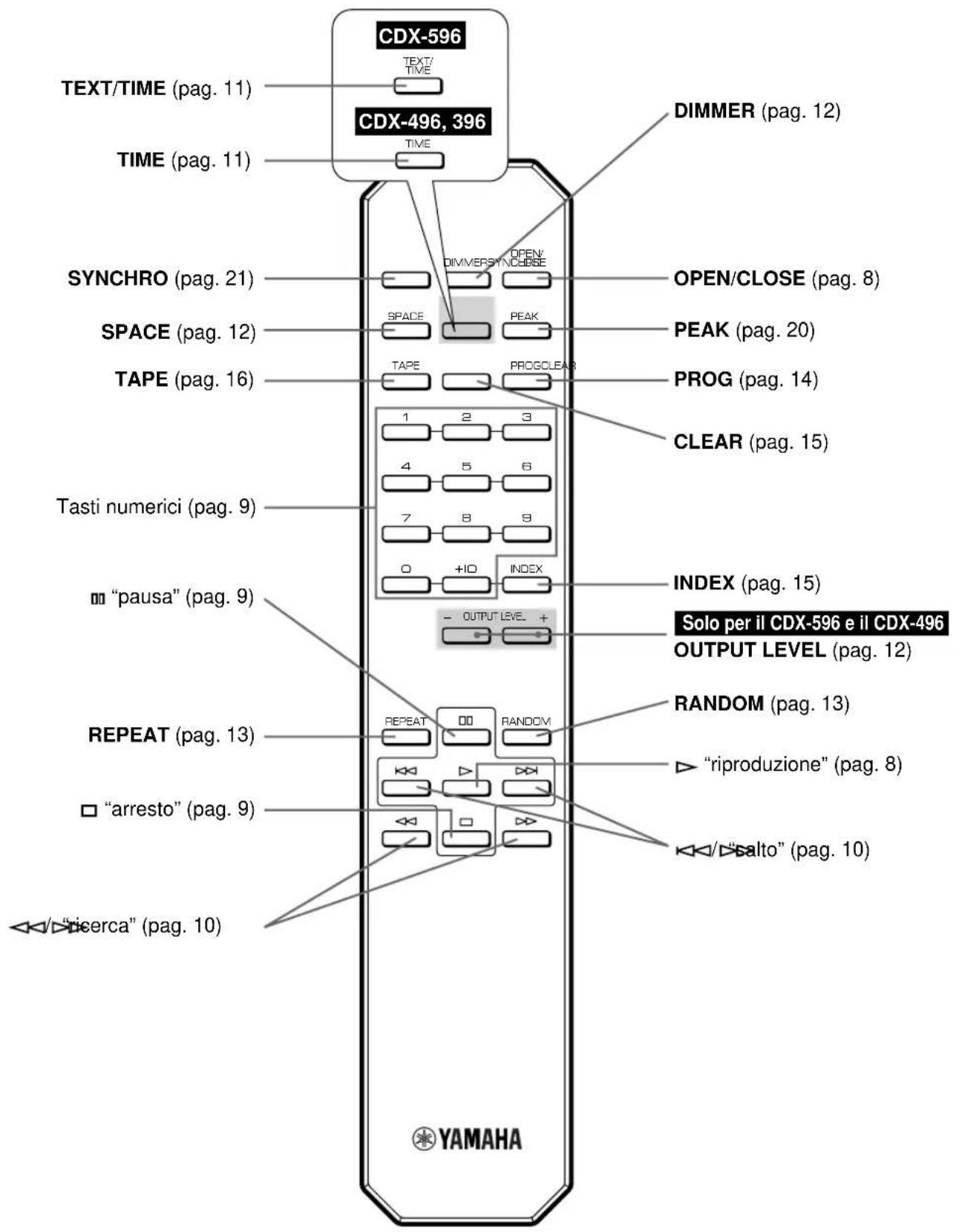

TELECOMANDO

Le parti ombreggiate ( ) variano a seconda del modello.

Questo manuale descrive le procedure operative dell'apparecchio per mezzo del telecomando. Per far funzionare l'apparecchio con i comandi del pannello anteriore usare i corrispondenti tasti del pannello anteriore.

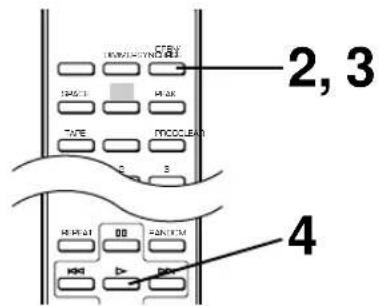

FUNZIONAMENTO

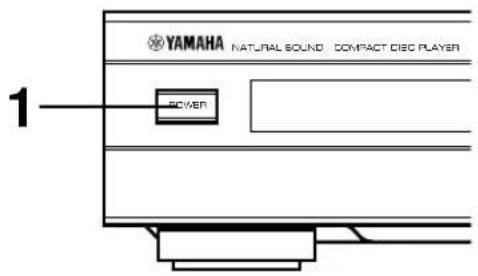

1 Premere POWER per accendere l'apparecchio.

3 Premere OPEN/CLOSE per chiudere il piatto portadischi.

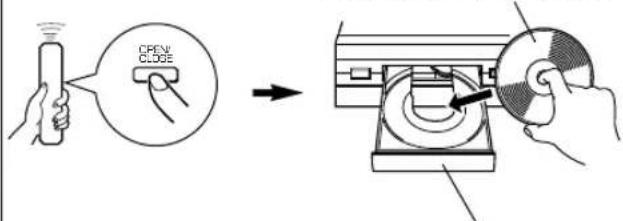

2 Premere OPEN/CLOSE per aprire il vassoio portadischi e insere un disco.

Lato etichettato versus l'alto

Piatto portadischi

4 Premere ) perarviare la riproduzione.

La riproduzione ha inizio dal primo brano del disco.

Informazioni visualizzate

CDX-596

CDX-496, CDX-396

①Numero del brano selezionato o riprodotto.
2 Numeri corrispondenti ai numero dei brani (20 al massimo) del disco. Al termine della riproduzione di ciascun brano il relative numero scompare, permettendo di vedere a colpo d'occhio i brani, ed i relativi numero, che devono alla sua essere riprodotti.
3 Solo per il CDX-596 e il CDX-496

Livello dei segnali in uscita verso l'amplificatore, o livello del suono nella cuffia, regolato premendo - OUTPUT LEVEL +.

4 Indicazioni relative ai tempi. Per dettagli, vedere il paragrafo "Perambiare tipo di tempo visualizzato", a pag. 11.

Pausa dellalettura

Premere

Per riprendere lalettura, premere nuovamente 1o)

• L'arresto temporaneo e la ripresa dellagettura possono anche essere effettuati agenda su annello anteriore dell'appareccchio.

Arresto dellalettura

Premere

Per spagnere

Premere di nuovo POWER.

• Se si riaccende l'apparecchio con un disco presente nel pietto portadischi, la riproduzione del disco comincia automaticamente, dal primo brano.

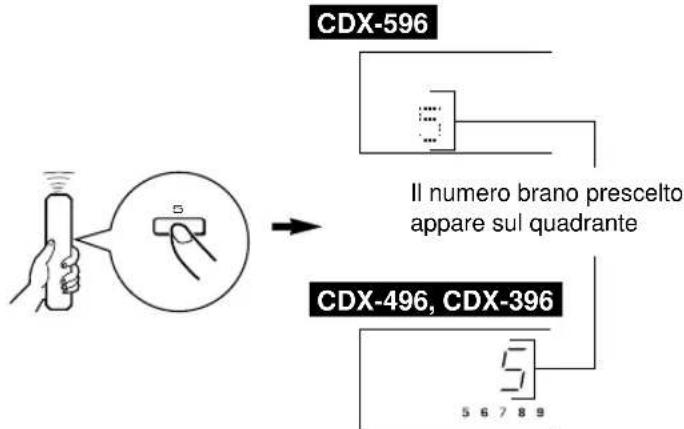

Lettura a parte da un brano desiderato

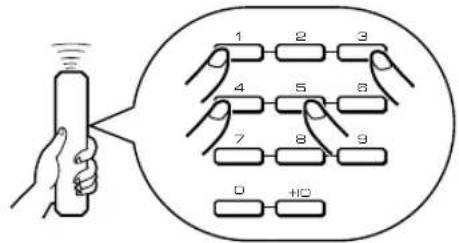

Scegliere il brano desiderato usingi tasti numerici.

Per selezionare un numero di brano 10 o più alto

Premere +10 per selezionare la prima cifra e poi premere un tasto numero (da 1 a 0) per selezionare la seconda cifra.

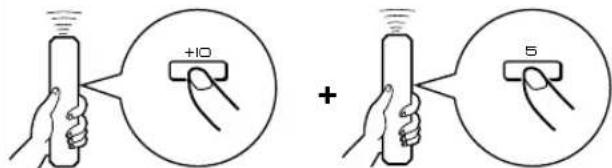

Esempio: Per scegliere il brano 25

Premere +10 due volte, e premere poi subito 5 una volta.

• Se viene selezionato un numero superiore al più alto numero di brano sul disco, verra esgetuito l'ultimo brano del disco.

Note

• Dopo aver chiuso il pietto portadischi premendo OPEN/ CLOSE, sul quadrante compaiono, per alcuni secondi, il numero totale dei brani e la durata totale del disco.

CDX-596

CDX-496, CDX-396

Il piatto portadischi può essere richiuso premendo (Dastato numero o RANDOM, oppure spingendo dolcamente il bordo anteriore del piatto portadischi. Se il piatto viene chiuso in uno di questi modi, lalettura incomincera automaticamente, ma sul quadrante non appariranno ne il numero totale dei brani né la durata totale del disco.

Solo per il CDX-596

Se si inserisce un disco CD-TEXT, dopo le informazioni su numero totale di brani e tempo di registrazione totale sul quadrante apparaanche il titolo del disco.

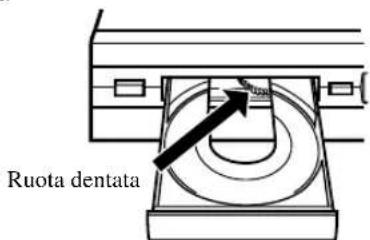

Avvertenza

Con il piatto portadischi aperto, non toccare la ruota dentata interna. Toccandola, le dita potrebbero rimanere pizzicate nel piatto portadischi che si richiude, c subire lesions.

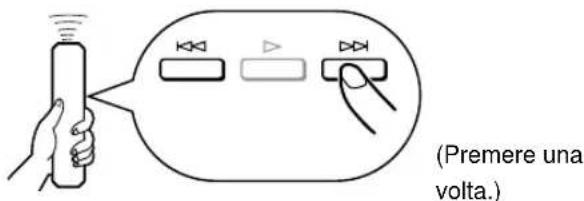

Per saltare all'inizio del brano desiderato (RICERCA CON SALTO)

Per riproduire dall'inizio il brano successivo

Per riproduire dall'inizio il brano in corso dilettura

(Premere una volta.)

Per leggere dall'inizio il brano precedente

(Premere due volte.)

• Queste operazioni possono essere eseguiteanche quando l'apparecchio si trova in modalità di pausa o di arresto.
• Quando si usa «sul» telegomando: Premendo e tenendo premuto (10), i riceri dei brani cambiano progressivement in avanti (o all'indietro).
• Quando si usa SKIP/SEARCH sul pannello anteriore: Fare attenzione a non premere e tener premuto il tasto, perché in tal caso il brano prescelto viene riprodotto rapidamente in avanti (o all'indietro).

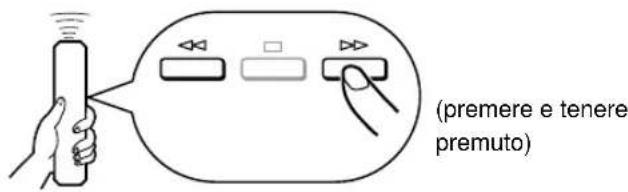

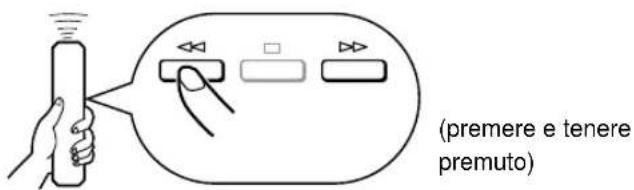

Lettura veloc in avanti o all'indietro (RICERCA MANUALE)

Avanzamento rapido

Inversione rapida

• Durante la ricerca manuale in entrambé le direzioni si cui sono sentire il suono (anche se leggermente deformato). Cio è conveniently per individuire una certa posizione all'interno di un brano o per passare velocemente in rassegna il contento.
• Éanche possibile effettuare la ricerca manuale durante la pausa, ma in tal caso non si percepisce alcun suono.
  In caso di uso SKIP/SEARCH del papenello
  anteriori: Fare attenzione a non lasciar andare il tasto subito
  dopo averlo premuto perché in tal caso la riproduzione
  salta all'inizio del brano successivo oppure ritorna
  all'inizio del brano in corso dilettura.

Altre utili funzioni

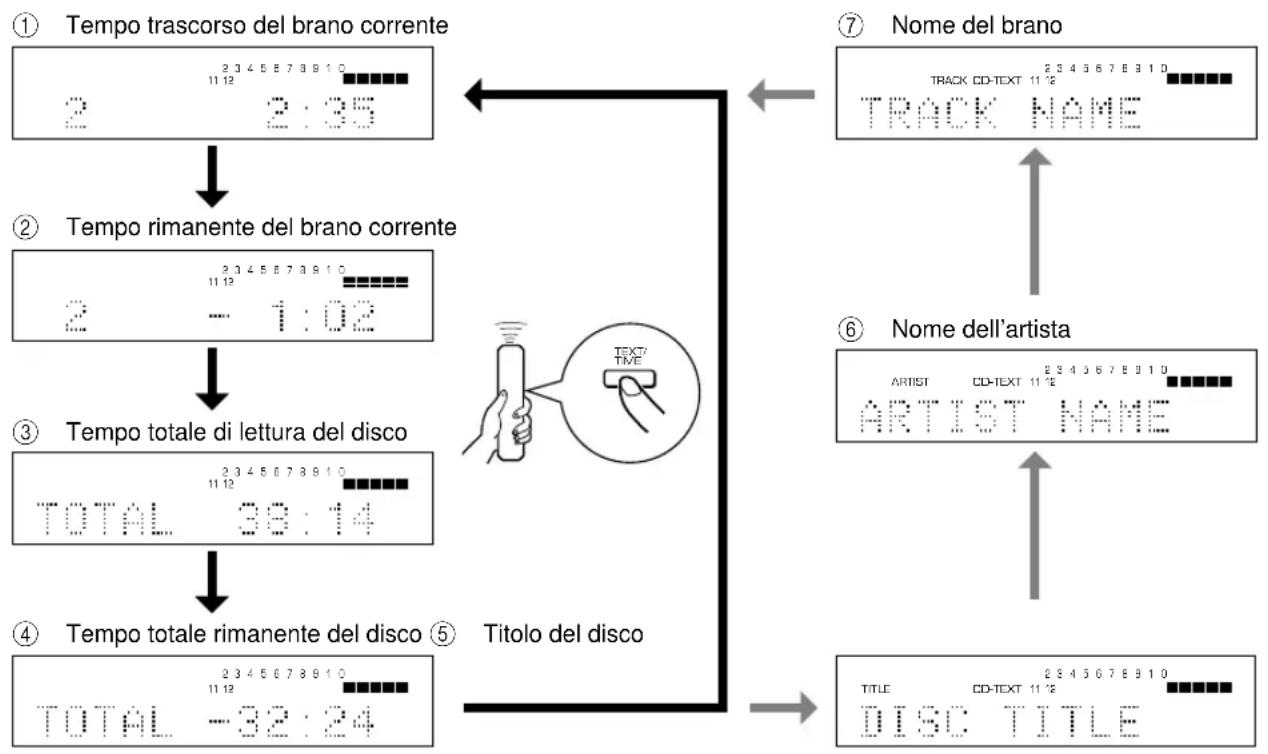

Perambiare tipo di tempo visualizzato

CDX-596

Premendo TEXT/TIME é possibl selezionare una delle quattro visualizzazioni (1 - 4) relative ai tempi. Quando si riproduce un disco CD-TEXT vengono visualizzati anche il titolo del disco, il nome dell'artista e il nome del brano (5 - 7).

Note

• Con alcuni dischi CD-TEXT potrebbero non essere visualizzati il titolo del disco, il nome dell'artista o il nome del brano. Se questo accade, sul quadrante appeare "(NO ENTRY)".
• Quando si riproducc un disco CD-TEXT, sul quadrantte apparae anche "CD-TEXT"oltre alle visualizzazioni ① - 4

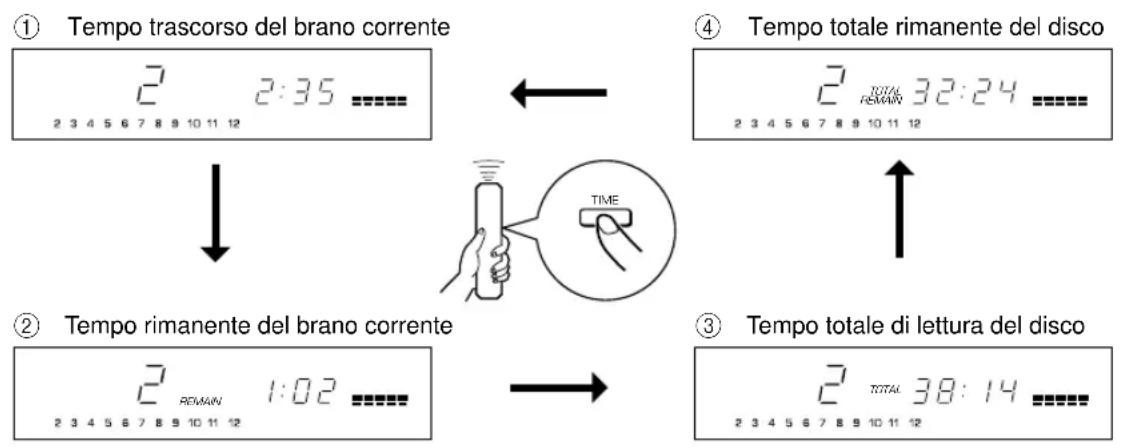

CDX-496 and CDX-396

Premendo TIME si possono selezionare le seguenti quattro modalità di visualizzazione.

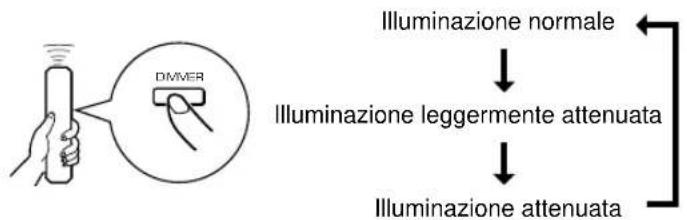

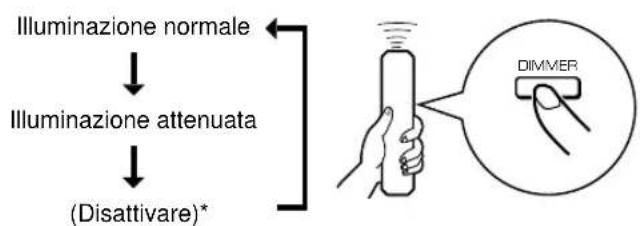

Cambiamento di luminosità del quadrante

CDX-596

Premendo DIMMER si possono scegliere tre diversi livelli di luminosità delle indicazioni del quadrante.

Durante la riproduzione

• Quando l'illuminazione del quadrante è spenta, l'indicazione AUTO DISPLAY OFF sul pannello anteriore è accesa.

In modalità di arresto o di停下a

• L'indicazione AUTO DISPLAY OFF è accesa. Se si procede alla riproduzione di un disco in quella condizione, l'illuminazione del quadrante viene spenta.

CDX-496, CDX-396

Se desiderato, la luminosità del quadrante può essere regolata su tre livelli diversi premendo DIMMER.

Inserimento automatico di spazi

Registrarando un disco su nastro e se i brani del disco sono registrati con uno spazio di tempo troppo breve tra l'uno e l'altro, il registratore non è in grado di eseguire in modo corretto la ricerca dei brani. Per evitare un erre di ricerca del registratore premere SPACE eosi illuminare "SPACE" sul quadrante, prima della registrazione. Spazi di 4 secondi circa tra i brani al momento della registrazione.

Nota

Quando la funzione di spaziatura automatica è attivata, nell'indicazione del tempo totale e del tempo totale rimanente sono compresi gli intervalli di 4 secondi tra agli brano.

Cancellazione della funzione automatica di spaziatura Premere SPACE.

Regolare il livello del segnale di uscita mandato all'amplificatore e il volume di ascolto in cuffia Solo per il CDX-596 e il CDX-496

É possible regolare il livello del segnale di uscita mandato all'amplificatore premendo - OUTPUT LEVEL +.

In caso di ascolto con cuffia, collegare la cuffia alla presa PHONES e regolare il volume usando -OUTPUT LEVEL+. Notare che esta regolazione fa variate ancche l'uscita del livello del segnalevero I'amplificatore.

RIPRODUZIONE IN ORDINE CASUALE

I brani del disco possono essere riprodotti dall'apparecchio in ordine casuale.

Per la riproduzione in ordine casuale Premere RANDOM.

Per cancellare la riproduzione in ordine casuale Premere RANDOM.

Note

• Questa funzione non può essere attivata durante la programmazione, o durante la riproduzione programmata.
• Se si preme (SKIP/SEARCH ) nel corso della riproduzione casuale, la riproduzione passa al successivo brano casualmente scelto dall'apparecchio. Premendo inceve (SKIP/SEARCH), si ritorna all'inizio del brano in corso di lettura.
• Mentre V apparecchio sta proccdendo alla selezione "casuale" dei brani, sul quadrante compare questa indicazione.
• Il tempo totale rimanente del disco non viene visualizzato durante la riproduzione in ordine casuale.
  Solo per il CDX-596 e il CDX-496

Se l'apparecchio si trovato in modalità di riproduzione casuale e viene spento, alloreché si preme di nuovo POWER per riaccenderlo viene ripristinata la modalità di riproduzione casuale.

RIPRODUZIONE RIPETUTA

Sicouldegereripetutamentequalsiasibrano desiderato,olintero disco,premendoREPEAT.Lamodalita di ripetizione cambiaognvota che sipreme REPEAT.

CDX-596

CDX-496, CDX-396

SINGLE REPEAT (S)

Viene riprodotto ripeturamente un solo brano.

• Questa funzione èanche operativa nelle modalità di riproduzione programmata e di riproduzione in successione casuale. Se si disattiva la ripietizione della riproduzione, ridiventa attiva la riproduzione programmata o la riproduzione in successione casuale.

FULL REPEAT (F)

Tutti brani (l'intero disco) vengono riprodotti ripetutamente.

• In riproduzione programmata, tutti i brani programmati vengono rirpodotti ripetutamente, nell'ordine.
• In riproduzione casuale, i brani scelti in ordine casuale dall'apparecchio, vengono riprodotti ripetutamente dello stesso ordine casuale.
• Solo per il CDX-596 e il CDX-496

Se l'apparecchio si trovato in modalità di riproduzione ripetuta e viene spento, allorché si preme di nuovo POWER per riuccenderlo essere ripristinata la modalità di riproduzione ripetuta.

RIPRODUZIONE PROGRAMMATA

La funzione di programmazione consente di selezionare solo i brani che si desiderano ascoltare, e di predisporli in un certo ordine desiderato per l'ascolto. Posso sono essere programmati sino a 40 brani.

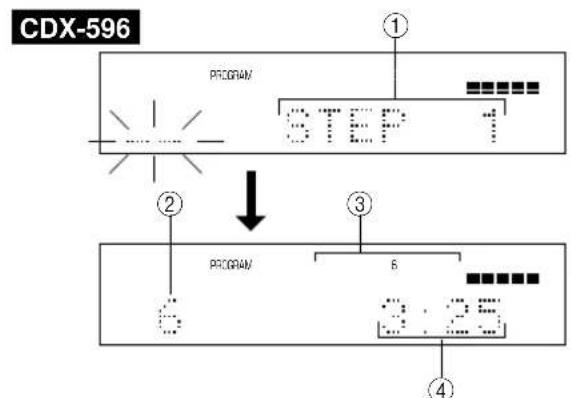

Indicazioni sul quadrante durante la programmazione

①Numero in programma del brano che verrà programmato successivamente.
②Numero del brano prescelto.
③ Numeri dei soli brani programmati.
④ Durata totale dei brani in programma sino a quel momento.

• Se il tempo totale raggiunge o supera i 100 minuti, la prima cifra non verrà indicata.

Note

• Se durante la predispositione del programma si vuole temporaneamnte visualizzare il tempo totale deibrani programmati sino aquel punto, premere TIME per far passare leindicazioni del quadrante da quale relative alla programmazione a quale del tempo totale dei brani programmati. Premere di nuovo TIME per ritornare alle indicazioni precedenti.
• SKIP/SEARCH) cui esccr usato.
  durante la riproduzione, ma solo nell'arco dei brani programmati.
• SKIP/SEARCH) cui sasi brano,
  anche non apparntenente al programma.

Arresto dellalettura programmata

Premere Il numero del primo brano programmatico apparirà sul quadrante.

Per riprendere lalettura, premere Lalettura incomincia dall'inizio del programma.

Cancellazione del programma

Agire in uno dei modi seguenti.

• Premere o CLEAR ad apparecchio fermo.
• Premere il piatto portadischi.
• Spegnere l'alimentazione.

Controllo dei dati programmati

1. Se l'apparecchio si trova nella funzione di programmazione, premere
2. Premere PROG.
3. La successiva pressione di (SKIP/SEARCH) consente di controllare i numero e l'ordine progressivo di programmazione dei brani. Premendo (SKIP/SEARCH) se ne ottiene la visualizzazione in ordine inverso.

Correzione dei dati programmati

1. Eseguire la procedura descritta al punto precedente "Controllo dei dati programmati".
2. Premere SKIP/SEARCH sino a visualizzare il numero del brano che si intende correggere.
3. Premere il tasto numero del telecomando corrispondente al numero del brano che si intende sostuire a quello visualizzato sul quadrante. Il numero precedente viene cancellato alla memoria, e viene sostuito da quello nuovo.
4. Premere PROG per completing la correzione. Per avviare immeditamente la riproduzione, una volta completata la correzione, premere Divece di PROG.

RICERCA DEGLI INDICI

Se il disco contiene dei numero indices, lagettura poe assere iniziata da qualsiasi numero index desiderato.

1 Premere un taste numerico per scegliere il brano che contiene i numero indice.

2 Premere INDEX.

CDX-596

112 1

CDX-496, CDX-396

3 Premere un tasto numerico per scegliere il numero indice desiderato.

Cancellazione della funzione di ricerca indica Premere INDEX.

Note

• Qualche disco ha numero d'indice,QUALCHE altro no. Inoltre, non necessariamente tutti i dischi con numero d'indice hanno più di un numero d'indice.
• Ilsystemadi indicizzazione e un metodo per suddividere i brani insezioni piupiccole per poter individuare piùfacilitmente quale parti.Nel libretto che accompagna il disco viene indicata I'eventuale presenza di numero di indice con I'indicazione
• Se un numero d'indice prescelto è più alto di quelli contentuti nel disco, la riproduzione inizia dall'ultimo punto d'indice del disco.
• In certi dischi la riproduzione può essere leggermente prima del punto effettivamente designato.
• Se il disco non contiene numero di indice, la riproduzione inizierà dall'inizio del brano selezionato.
• Il numero indice cui si èsso designato soltanto se "INDEX" è illuminato.

PROGRAMMAZIONE BRANI PER LA REGISTRAZIONE SU CASSETTA

L'apparecchio è in grado di programmare i brani presenti su un disco per la registrazione su nastro. Valutando il tempo totale di registrazione possibile della cassetta, l'apparecchio programmerà automaticamente i brani o aiuterà a programmare i brani in modo cheassi entrino nella cassetta con il minimo di spazio non registrato ad agli fine di lato.

■ Programmazione automatica della cassetta

L'apparecchio programma automaticamente i brani del disco lasciandoli nel loro ordine originale.

1 Premere per arrestare la riproduzione.

• La funzione di ricerca del livello di picco è assai utile per la regolazione del livello di registrazione su registraratore a nastro. Vedere in proposo a pag. 20.

Velendo, si può essere inseire manually il tempo totale del nastro utilizzato per la registrazione. Esempio: Per un nastro C-64 (32 minuti per lato), premere "6" e "4".

2 Se desiderato, premendo SPACE sul quadrante si illumino "SPACE" e si può insertire automaticamente tra i brani un intervallo aggiuntivo. Vedere a pag. 12.

3 Premere TAPE per visualizzare sul quadrante il tempo di registrazione totale possibile.

Premendo TAPE si può scegliere fra quattro diversi tipi di lunghezza del nastro.

4 Premere REPEAT.

L'apparecchio programma automaticamente dei brani per entrambi i lati A e B, considerando il tempo totale della cassetta.

5 Avviare la registrazione sul registratore e poi premere du quest'apparecchio.
6 L'apparecchio entra in pausa alla fine del lato A della cassetta. Girare la cassetta sul lato opposto B. Riprendere la registrazione e poi premere

Note

• Al punto 4, si possono controllare i dati del programma per il lato A e il lato B.

CDX-596

CDX-496, CDX-396

① Appena terminata la programmazione,iene inizialmente visualizzato il numero dei brani per ciascun lato, uno dopo l'alto, e l'indicazione passa poi a quella del numero del primo brano programmato per il lato A.
② Numeri dei brani programmati per ciascun lato.
③ Tempo totale dei brani programmati per ciascun lato.
Lato del nastro.

• Non tutti i brani vengono programmati se la lunghezza della cassetta non è sufficiente. Per poter programmare tutti i brani usare una cassetta di lunghezza maggiore del tempo di riproduzione effettivo.
• Per controllare, cancellare o correggere i dati del programma, vedere a pag. 15.
• Durante il controllo dei dati del programma, notare che "PAUSE" o "Pu" appeare tra i numeroi dei brani per il dato A e il dato B.
• Il numero massimo dei brani che sono essere programmati è 40. Una pausa insertita tra i lati A e B viene contata come un brano.
• Il sistema di registrazione sincronizzata del CD può essere utilizzato solo se il registratore a cassette èCompatible con il sistema stesso. In quello caso, ai punti 5 e 6, premere prima SYNCHRO e poi del telecomando. La registrazione ha inizio automaticamente. Per dettagli vedere a pag. 21.

■ Programmazione manuale della cassetta

Per la registrazione sul nastro dei brani desiderati in un qualsiasti ordine.

1 Eseguire le operazioni da 1 a 3 di pag. 16.

2 Premere PROG.

Lampeggia

3 Usare i tasti numerici per selezionare i brani desiderati (da registrare sul lato A) nell'ordine che si desida.

• I numero dei brani programmati si illuminano sul quadrante. Fra i brani indicate con un numero lampeggiante è possibile scegliere un brano che può essere programmato per il tempo rimanente sul lato A. Non è,,invece,possibile scegliere un numero di brano non illuminato.

4 Quando si è terminato di selezionare i brani del lato A, premere TAPE.

Viene inserta una停下a.

5 Usare i tasti numerici per scegliere i numero del brano (da registrare sul lato B) nell'ordine.

6 Avviare la registrazione sul registratore e poi premere su quest'apparecchio.

7 L'apparecchio entra in pausa alla fine del lato A della cassetta. Girare la cassetta sul lato opposto B. Riprendere la registrazione e poi premere o

Note

• Se, ai punti 3 o 5, appare sul quadrante l'indicazione "ERROR" o "E r r" il numero del brano appena selezionato non puo essere programmato perché non c'e abbastanza tempo rimasto sul nastro. Se, a quello punto, un qualsiasi altri numero di brano lampeggia di continuo sul quadrante, lo si puo programmare alinki di quello non programmabile.
• Ai punti 3 o 5, agli volta che si fa una selezione, il numero del brano e il tempo rimanente del nastro appariranno sul quadrante, che cambieraindicando il numero del brano seguente.

• Per controllare, cancellare o correggere i dati del programma, vedere a pag. 15.

• Durante il controllo dei dati del programma, notare che "PAUSE" o "Pu" appeare tra i numeroi dei brani per il dato A e il dato B.

• Il numero massimo dei brani che sono essere programmati è 40. Se si inscrisce una pausa, questa viene contata come un brano.

• Il sistema di registrazione sincronizzata del CD può essere utilizzato solo se il registratore a cassette èCompatible con il sistema stesso. In quello caso, ai punti 6 e 7, premere prima SYNCHRO e poi del telecomando. La registrazione ha inizio automaticamente. Per dettagli vedere a pag. 21.

■ Programmazione casuale per registrazione su cassetta

L'apparecchio programma automaticamente i brani in ordine casuale.

1 Eseguire le operazioni da 1 a 3 di pag. 16.

2 Premere RANDOM.

• L'apparecchio programma automaticamente e in ordine casuale dei brani per entrambi i lati A e B, considerando il tempo totale della cassetta.
  3 Avviare la registrazione sul registratore e poi premere du quest'apparecchio.
  4 L'apparecchio entra in pausa alla fine del lato A della cassetta. Girare la cassetta sul lato opposto B. Riprendere la registrazione e poi premere

Note

• Dal momento che il dato programmato cambia agli volta che si preme RANDOM,anche lo spazio rimanente alla fine di ciascun lato del nastro cambia in proportione.
• Non tutti i brani vengono programmati se la lunghezza della cassetta non è sufficiente. Per poter programmare tutti i brani usare una cassetta di lunghezza maggiore del tempo di riproduzione effettivo.
• Al punto 2, si possono controllare i dati del programma per il lato A e il lato B.

CDX-596

CDX-496, CDX-396

① Appena terminata la programmazione,iene inizialmente visualizzato il numero dei brani per ciascun lato, uno dopo l'alto, e l'indicazione passa poi a quella del numero del primo brano programmatico per il lato A.
② Numeri dei brani programmati per ciascun lato.
③ Tempo totale dei brani programmati per ciascun lato.
Lato del nastro.

• Il numero massimo dei brani che sono essere programmati è 40. Una pausa inserta tra i lati A c B viene contata come un brano.
• Il sistema di registrazione sincronizzata del CD può essere utilizzato solo se il registratore a cassette èCompatible con il sistema stesso. In quello caso, ai punti 3 e 4, premere prima SYNCHRO e poi Del telecommando. La registrazione ha inizio automaticamente. Per dettagli vedere a pag. 21.

Ricerca automatica del livello di picco di un disco

L'apparecchio automaticamente ricerca una parte del disco che contiene un picco di livello di volume e poi avvia la riproduzione ripetuta di quella parte. In caso di registrazione su nastro但这a caratteristica si rivela particolaremente utile per la regolazione del livello di volume di registrazione da parte del registratore.

1 Premere per arrestare la riproduzione.

2 Premere PEAK.

Sul quadrantesiillumina“PEAKe la ricerca del livello di picco del disco verradcondotta per tutta la duranta del disco.

La ricerca del livello di picco richiede pochi minuti.

In seguito, la porzione di brano che contiene il picco verrà riprodotta ripetutamente.

Regolare il livello di registrazione del registratore ascoltando quello suono.

CDX-596

CDX-496, CDX-396

Per disattivare la funzione di ricerca del livello di picco

Premere (E possible usare anche altri tasti.)

Note

Ripetendo più volte sullo stesso disco l'operazione di ricerca del livello di picco, non vince necessariamente sempre selezionata la stessa porzione di brano. Questo perché l'apparecchio ricerca il livello di picco fra le parti del disco selezionate a caso dal micro-computer incorporado.
- Nella modalità di riproduzione programmata, questa caratteristica funziona soltanto per i brani programmati. Se nel corso della riproduzione programmata, premere anzitutto poi PEAK. Se"Invece non si attiva la riproduzione programmata premere solamente PEAK.

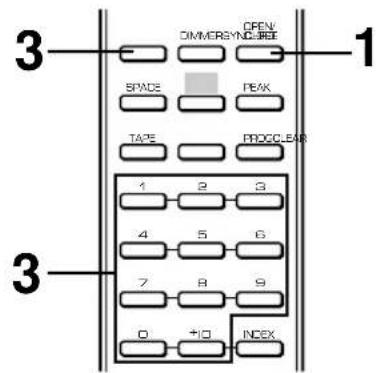

REGISTRAZIONE SINCRONIZZATA DA COMPACT DISC

Questo appearecchio è in grado di effettuare automaticamente delle registrazioni su nastro sincronizzate con la riproduzione del compact disc che si intende registrar. La funzione consente quando di effettuare tali registrazioni in modo facile e preciso. Per questo tipo di registrazioni è perché necessario l'impiego di un registratore a cassette YAMAHA compatibile con但这a funzione. (L'eventuale compatibilità, o meno, del registratore utilizzato è individata nel manuale di istruzioni del registratore stesso.)

• Questo apparecchio ed il registraratore devono essere posizionati vicino l'uno all'alto, in modo da poter ricevere entrambi contemporaneamente i segnali provenienti dal telecomando.

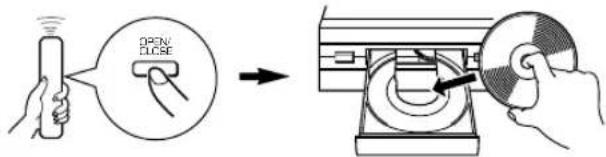

1 Premere OPEN/CLOSE per aprire il vassoio portadischi e insere il disco.

2 Inserire nel registratore il nastro sul quale si vuole effettuare la registrazione.

• La funzione di ricerca del livello di picco è assai utile per la regolazione del livello di registrazione su registratore a nastro. Vedere in proposito a pag. 20.

3 Premere SYNCHRO.

QuestolettoreCDentra in modalitàdi pausa,mente il registraratoreacassette passaaalla modalitàdi pausa della registrazione.

• In questa condizione, l'indicazione dell'ora lampeggia sul quadrante di quello apparecchio.

Se del caso, designare il brano desiderato premendo un tastingo numero o SKIP/SEARCH

La riproduzione del CD e la registrazione sul nastro hanno inizio.

• La riproduzione del CD inizia con un leggero ritardo rispetto all'avvio della registrazione.

5 Per arrestare temporaneamente la registrazione e iniziare nuovamente a registrar parte da un brano prescelto, arrestare il funzionamento dell'apparecchio premendo e sono arrestrare ancche il registratore a cassette, dopo di che ripetere le operazioni 3 e 4.

Per annullare la funzione di registrazione sincronizzata CD-nastro

Premere

Note

• Per arrestare la registrazione, temporaneamente o definitivement, agire sul registratore come opportunamente necessario. (Per i dettagli, consultare il manuale di istruzioni del registratore a cassette.)
• Con esta funzione si può essere procedere alla registrazione di seci di brani programmati. Vedere alle pagg. 14 a 15 per la procedura di programmazione.
• Questa funzione puòanche essereutilizzata insieme alla funzione di programmazione automatica del nastro. Vedere alle pagg. da 16 a 19.

Se l'apparecchio non funzione correttamente, controllare i punti seguenti per videere se il problema è risolubile con le semplici soluzioni proposto. In caso nevativo, o se il problema non risulta prevista nella colonna "SINTOMO", staccare il cavo di alimentazione e rivolgersi ad un rivenditore autorizzato YAMAHA, o ad un centro di servizio.

SINTOMO	CAUSA PROBABILE	RIMEDIO
L'apparecchio no si accende quando si preme POWER.	Il cavo di alimentazione è staccato, o inserito in modo non corretto.	Collegare il cavo di alimentazione ben a fondo.
Il piatto portadischi non si richiude completeness.	Un quale oggetto estraneo impedisce la chiusura del piatto.	Esaminare attendentamente il piatto e togliere l'eventuale impedimento.
La riproduzione non ha inizio.	Il disco è danneggiato.	Problema probabilitmente insoluble. Ascoltare qualcos'alto.
	Si è formata della condensa sul pickup laser.	Accendere l'apparecchio ed attendere 20 o 30 minuti prima di avviare la riproduzione.
	Il disco è stato inserito capovolto.	Inserire il disco in modo corretto, con il lato etichettato rivolto verso l'alto.
	Il disco è sporco.	Pulirlo.
	Il disco CD-RW (Riscrivibile) non è registrato correttamente.	Sostituire il disco con un disco registrato correttamente e che possa essere letto da quest'apparecchio.
	Il disco non è di tipo standard e non èssere letto con quest'apparecchio.
La riproduzione inizia con ritardo, o in un punto diverso da quello previsto.	Il disco è forse rigato o danneggiato.	Problema probabilitmente insoluble. Ascoltare qualcos'alto.
Nessun suono.	Errato collegamento dei cavi di uscita.	Verificare il collegamento dei cavi. Se il problema persistsiste, i cavi sono probabilmente difettosi.
	L'amplificatore non è predispoto in modo corretto.	Regolare i comandi dell'amplificatore in modo da selezionare l'ingresso corretto.
	I tasti - OUTPUT LEVEL + sono impostati su livello minimo. (Solo per il CDX-596 e CDX-496)	Regolare il volume utilizzato i tasti - OUTPUT LEVEL+. (Solo per il CDX-596 e CDX-496)
L'audio "saltella".	L'apparecchio subisce vibrazioni o altri disturbi.	Modificare l'installazione dell'apparecchio.
	Il disco è sporco.	Pulirlo.
L'audio "ronza".	Cavi collegati in modo difettoso.	Verificare il collegamento dei cavi. Se il problema persistsiste, i cavi sono probabilmente difettosi.
Disturbi dovuti ad una radio vicina.	La radio è troppo vicina all'apparecchio.	Allontanare adeguatamente i due apparecchi.
Rumore dall'interno del piatto portadischi.	Il disco è probabilitmente ondulato.	Nulla da fare. Ascoltare qualcos'alto.
Non si ascolta suono in cuffia. (Solo per il CDX-596 e CDX-496)	I tasti - OUTPUT LEVEL + sono impostati su livello minimo.	Regolare il volume utilizzato i tasti - OUTPUT LEVEL++.
Il telecomando non funziona.	Le batterie del telecomando sono esaurite.	Sostituirle con altre nuove.
	Il telecomando viene usato da troppo lontano o ad una angolatura sbagliata.	Usare entro 6 m, ad una deviazione massima di 30°.
	La luce solare, o una luce da lampada fluorescente con inverter, ecc., colpiscono direttamente il sensore dell'apparecchio principale che riceve i raggi delltelecomando.	Cambiare di posting dell'apparecchio principale.
Il teilevisore funziona in modo strano quando viene usato il telecomando.	Il telecomando è stato usato vicino ad apparecchi TV dotati di fotosensore a raggi infrarossi.	Cercare un altroippo per quello apparecchio, lontano dal televisore.

Sezione audio

Risposta in frequenza. 2 Hz - 20 kHz, ±0,5 dB

Distorsione armonica ^+ rumore (1 kHz)

0,0025% o meno

0,003% o meno

Rapporto segnale/rumore

115 dB o piu

105 dB o piu

Gamma dinamica

100 dB o piu

95 dB o piu

Fluttuazioni e fruscii Non misurabili

Tensione di uscita (1 kHz, 0 dB) 2,0±0,5V

Uscita della cuffia (-20dB)

200±40 mV/150 ohm

Proprietà diodo laser

Materiale .GaAIAs

Lunghezza d'onda 780 nm

Durata emissioni. continue

Uscita laser max. 44,6 W^*

• Questa uscita è il valore misurato ad una distanza di circa 200 mm alla superficie della lente dell'obiettivo sul blocco pick-up ottico.

Dati generali

Alimentazione

Modelli per gli USA e il Canada. 120V, 60 Hz

Modello per Australia 240V, 50 Hz

Modelli per l'Europa e Gran Bretagna 230V, 50 Hz

Modello generale 110, 120, 220 e 240V, 50/60 Hz

Consumo

10W

9W

Dimensioni (× × ) 435x96x277mm

Peso 3,7 kg

Accessori Cavo con spinotto RCA x 1

Telecomando

Batterie (como AA, R6, UM-3) x 2

Tutti i dati tecnici sono soggetti a variazionienza preavviso.
