Caractéristiques techniques	Détails
Type de produit	Lecteur/enregistreur de CD
Formats de lecture	CD, CD-R, CD-RW
Connectivité	Sortie audio analogique, sortie numérique optique
Alimentation	AC 100-240V, 50/60Hz
Dimensions	Largeur : 430 mm, Hauteur : 105 mm, Profondeur : 320 mm
Poids	Environ 3,5 kg
Utilisation	Conçu pour la lecture et l'enregistrement de CD audio, idéal pour les audiophiles.
Maintenance	Nettoyage régulier de la lentille avec un kit de nettoyage approprié recommandé.
Réparation	Réparation par un technicien qualifié recommandée en cas de dysfonctionnement.
Sécurité	Ne pas exposer à l'humidité, éviter les chocs et les températures extrêmes.
Informations générales	Vérifier la compatibilité des CD avant l'utilisation, garantie limitée de 1 an.

FOIRE AUX QUESTIONS - CDX496 YAMAHA

Comment puis-je résoudre un problème de lecture de CD sur le YAMAHA CDX496 ?

Vérifiez d'abord si le CD est propre et exempt de rayures. Nettoyez le disque avec un chiffon doux. Si le problème persiste, essayez un autre CD pour voir si le problème vient du disque ou de l'appareil.

Le lecteur ne s'allume pas, que faire ?

Assurez-vous que l'appareil est correctement branché à une prise électrique fonctionnelle. Vérifiez également si le câble d'alimentation est en bon état. Si l'appareil ne s'allume toujours pas, il pourrait nécessiter une réparation.

Comment puis-je enregistrer un CD sur le YAMAHA CDX496 ?

Pour enregistrer un CD, insérez un disque vierge dans le lecteur, sélectionnez les pistes que vous souhaitez enregistrer, puis appuyez sur le bouton d'enregistrement. Suivez les instructions à l'écran pour finaliser l'enregistrement.

Le son est distordu lors de la lecture, que faire ?

Vérifiez les connexions des câbles audio pour vous assurer qu'ils sont bien fixés. Testez également avec d'autres haut-parleurs ou écouteurs pour déterminer si le problème vient des enceintes. Si le problème persiste, l'appareil pourrait nécessiter une vérification technique.

Comment réinitialiser le YAMAHA CDX496 aux paramètres d'usine ?

Pour réinitialiser le lecteur, consultez le manuel d'utilisation pour les instructions spécifiques, souvent cela implique de maintenir enfoncé un certain bouton ou une combinaison de boutons lors de la mise sous tension de l'appareil.

Pourquoi le lecteur ne reconnaît-il pas mon CD ?

Cela peut être dû à un CD rayé, sale ou non compatible. Essayez de nettoyer le disque ou d'essayer un autre CD. Si d'autres CD fonctionnent, le problème est probablement lié au disque en question.

Comment mettre à jour le firmware du YAMAHA CDX496 ?

Vérifiez le site officiel de YAMAHA pour voir s'il y a des mises à jour de firmware disponibles. Suivez les instructions fournies pour télécharger et installer la mise à jour.

Le lecteur fait un bruit étrange pendant la lecture, que faire ?

Cela peut indiquer un problème mécanique. Éteignez l'appareil et vérifiez s'il y a des objets bloquant le mécanisme. Si le bruit persiste, il est recommandé de contacter un technicien pour une inspection.

MODE D'EMPLOI CDX496 YAMAHA

Lecteur Compact Disque

OWNER'S MANUAL

MODE D'EMPLOI

L'emploi de commandes, de réglages ou un besoin de procédures différents des spécifications de cette brochure peut entraîner une exposition à des radiations pouvant être dangereuses.

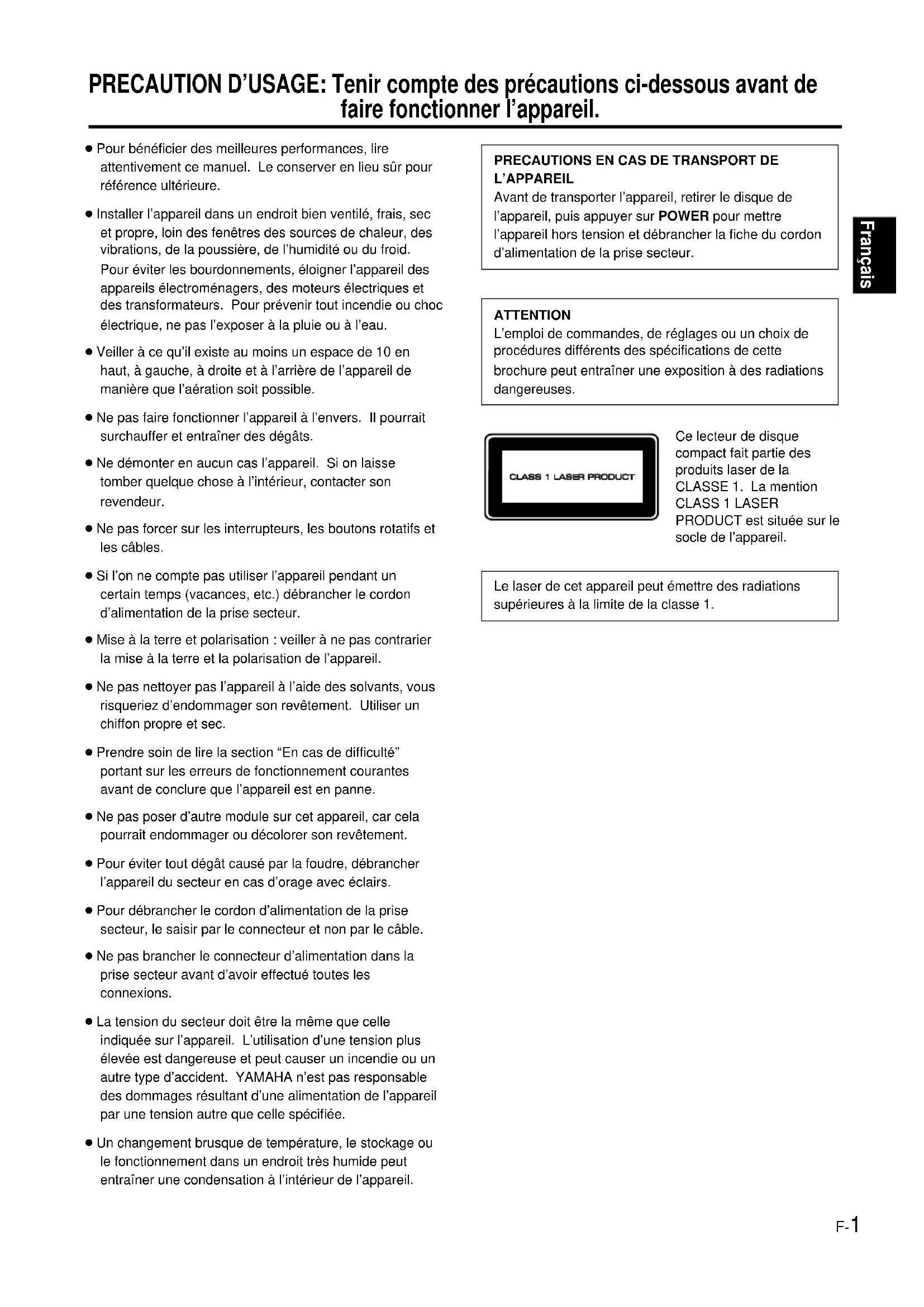

PRECAUTION D'USAGE: Tenir compte des précautions ci-dessous avant de faire fonctionner l'ordinateil.

• Pour bénéficier des meilleures performances, lire attentivement ce manuel. Le conserver en lieu sûr pour référence ultérieure.
• Installer l'appareil dans un endroit bien ventilé, frais, sec et propre, loin des fenêtres, des sources de chaleur, des vibrations, de la poussière, de l'humidité ou du froid. Pour éviter les bourdonnements, éloigner l'appareil des appareils électroménagers, des moteurs électriques et des transformateurs. Pour prévenir tout incendie ou short électrique, ne pas l'exposer à la pluie ou à l'eau.
• Veiller à ce qu'il existe au moins un espace de 10 cm en haut, à gauche, à droite et à l'arrière de l'appareil de manière que l'aération soit possible.
• Ne pas faire fonctionner l'appareil à l'envers. Il pourrait surchauffer et entraîner des dégâts.
• Ne démonter en aucun cas l'appareil. Si on laisse tomber quelque chose à l'intérieur, contacter son revendeur.
• Ne pas forcer sur les interrupteurs, les boutons rotatifs et les câbles.
• Si l'on ne compte pas utiliser l'appareil pendant un certain temps (vacances, etc.), débrancher le cordon d'alimentation de la prise secteur.
• Mise à la terre et polarisation : veiller à ne pas contrarier la mise à la terre et la polarisation de l'appareil.
• Ne pas nettoyer l'appareil à l'aide de solvants, vous risqueriez d'endommager son revêtement. Utiliser un chiffon propre et sec.
• Prendre soin de consulter la section "En cas de difficulté" portant sur les erreurs de fonctionnement courantes avant de conclure que l'appareil est en panne.
• Ne pas poser d'autre module sur cet appareil, car cela pourrait endommager ou décolorer son revêtement.
• Pour éviter tout dégât causé par la foudre, débrancher l'appareil du secteur en cas d'orage avec éclairs.
• Pour débrancher le cordon d'alimentation de la prise secteur, le saisir par le connecteur et non par le cable.
• Ne pas brancher le connecteur d'alimentation dans la prise secteur avant d'avoir effectué toutes les connexions.
• La tension du secteur doit être la même que celle indiquée sur l'appareil. L'utilisation d'une tension plus élevée est dangereuse et peut causer un incendie ou un autre type d'accident. YAMAHA n'est pas responsable des dommages résultant de l'alimentation de l'appareil par une tension autre que celle spécifiée.
• Un changement brusque de température, le stockage ou le fonctionnement dans un endroit très humide peut entraîner une condensation à l'intérieur de l'appareil.

Precautions en cas de transport de l'appareil

Avant de transporter l'appareil, retirer le disque de l'appareil, puis appuyer sur POWER pour mettre l'appareil hors tension et débrancher la fiche du cordon d'alimentation de la prise secteur.

Attention

L'emploi de commandes, de réglages ou un besoin de procédures différents des spécifications de cette brochure peut entraîner une exposition à des radiations dangereuses.

Ce lecteur de disque compact fait partie des produits laser de la CLASSSE 1. La mention CLASS 1 LASER PRODUCT est située sur le socle de l'appareil.

Le laser de cet appareil peut émettre des radiations supérieures à la limite de la classe 1.

Disques pouvant être utilisés sur cet appareil

Cet appareil est destiné exclusivement à la lecture de disques compacts portant les marques indiquées ci-dessous. Aucun autre disque ne doit être mis en place dans le lecteur. L'appareil peut aussi faire la lecture de disques compacts de 3 in. (8 cm).

Disques compacts (audio-numériques)

Disques les plus couramment utilisés disponibles sur le marché.

Disques audionumériques CD-RW (réinscriptibles)

Ces disques peuvent etre enregistrres plusieurs fois en utilisant des enregistrures de disques compact pour I'enregistrement audio. Les disques CDRW enregistrres peuvent etre lus seulement par les lecteurs de disques dotés d'une fonction de lecture des disques CD-RW.

Remarques

Veiller à utiliser un disque CD-RW fabriqué par un fabricant bien connu. - Veiller à utiliser un disque CD-RW portant au moins une des phrases suivantes sur le disque ou sur le boîtier du disque.

FOR CONSUMER

FOR CONSUMER USE

FOR MUSIC USE ONLY

Disques cd-text

Disques enregistrés avec des données textuelles telles que le titre des albums, le titre des plages et le nom des artistes. Ces disques peuvent être lus avec des lecteurs de disque compact ordinaires; toutefois, les données textuelles ne peuvent être affichées que sur des lecteurs de disque compact dotés d'une fonction de lecture de telles données. Le modèle CDX-596 peut afficher les données textuelles enregistrées sur les disques CD-TEXT.

Remarque

Il est possible que ce lecteur de disque compact ne puisse pas effectuer la lecture de certains disques CD-RW ou de disques sur lesquels l'enregistrement n'a pas été effectué correctement.

Pour éviter toute anomalie de fonctionnement sur cet appareil:

• Ne pas utiliser de disques de formes non standard (cœur, etc.) en vente sur le marché, car ils risquent d'abîmer l'appareil.
• Ne pas utiliser de disques du ruban adhesif, des joints ou de la colle. Si on utilise un tel disque, un disque risquera de se coincer dans l'appareil, et on risquera d'endommager l'appareil.

Remarques concernant la manipulation des disques compact

• Manipuler avec soin le disque compact afin de ne pas rayer la surface de lecture.

• Bien que les disques compact ne soient pas soumis à l'usure pendant la lecture, un endommagement de la surface de lecture causé par une manipulation incorrecte risque de provoquer des irrégularités dans la lecture.
• Pour écrire sur la face portant l'étiquette, utiliser un feutre ou un instrument similaire. N'utiliser ni stylo à bille, ni crayon, ni autre instrument pointu qui peuvent endommager le disque et sérieusement diminuer la lecture sur le disque.
• Ne pas voiler les disques.
• Lorsque le disque n'est plus utilisé, le retirer de l'appareil et le ranger dans son coffret.
• Lorsqu'on retire ou qu'on met un disque en place, veiller à ne pas rayer la surface de lecture.
• Bien que de minuscules particules de poussière ou des empreintes digitales n’aient aucune effet sur la lecture, il est préférable de nettoyer la surface de lecture du disque compact. Pour ce faire, essuyer avec un chiffon propre et sec du centre vers le bord en un mouvement droit.

• Ne jamais utiliser de nettoyeur pour disque ordinaire, d'atomiseurs pour disque, d'atomiseur antistatique, de liquides ni de solutions chimiques pour nettoyer la surface des disques car la surface du disque risque d'être irrémédiablement endommagée.
• Éviter d'exposer les disques directement au soleil, à des températures élevées ou à une forte humidité pendant une période de temps prolongée, car cela risque de voiler les disques.

NON!

Pour tirer un disque compact de 8 cm

Le placer dans le renforcement du tiroir des disques. Ne pas mettre de disque compact de taille normale (12 cm) sur un disque compact de 8 cm.

• Possibilité d'utiliser les disques CD-RW (réinscriptibles)
• Pour plus de détails, se reporter à la page 2.

• Lecture programmée • Lecture en série aléatoire - Lecture répétée de plage unique/disque entier • Fonction d'espacement automatique - Fonction de programmation de plage utile pour enregistrer les plages comprises dans n'importe quelle longueur de bande

• Fonction de recherche automatique du niveau de crête
• Enregistrement synchronisé de disque compact Luminosité d'affichage réglable • Fonctionnement par télécommande
• Sortie numérique optique

• Sortie numérique coaxiale
• Possibilité d'afficher les données CDTEXT

TABLE des matières

PRECAUTION D'USAGE 1

REMARQUES CONCERNANT LES

DISQUES 2

CHARACTERISTIQUES

DEBALLAGE

REMARQUES CONCERNANT LA

TELECOMMANDE 4

RACCORDEMENTS.

IDENTIFICATION DES COMPOSANTS 6

FONCTIONNEMENT DE BASE 8

Pour interrompre momentanément la lecture 9

Pour arrêter la lecture 9

Pour permettre l'appareil hors tension 9

Pour effectuer directement la lecture d'une plage 9

Pour sauter jusqu'au début de la plage désirée (RECHERCHE AVEC SAUT) 10

Recherche manuelle rapide en avant ou en arrière (RECHERCHE MANUELLE) 10

Autres fonctions utiles 11

LECTURE EN SEQUENCE ALEATOIRE.... 13

LECTURE REPETEE 13

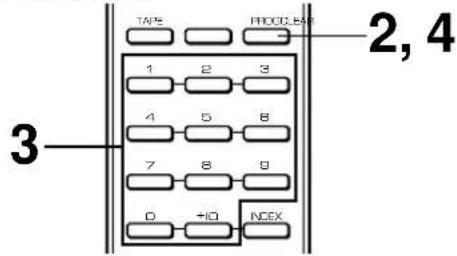

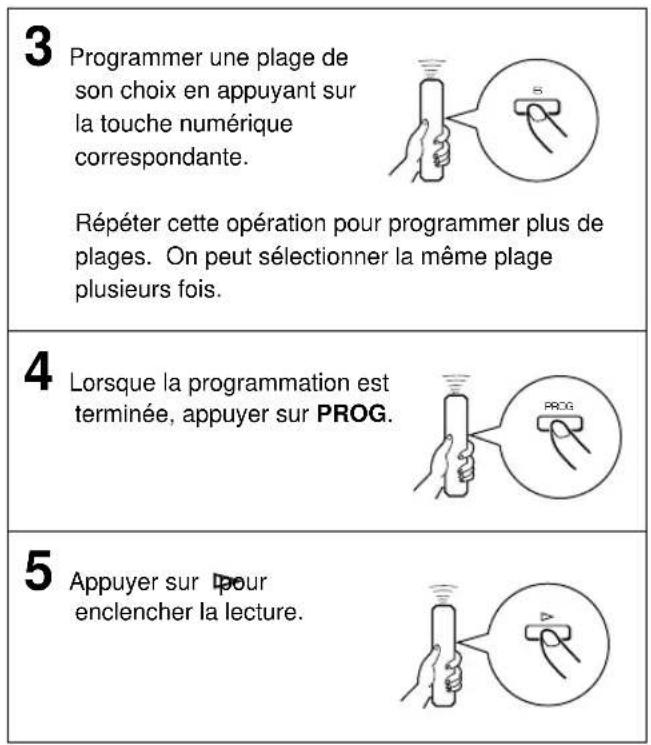

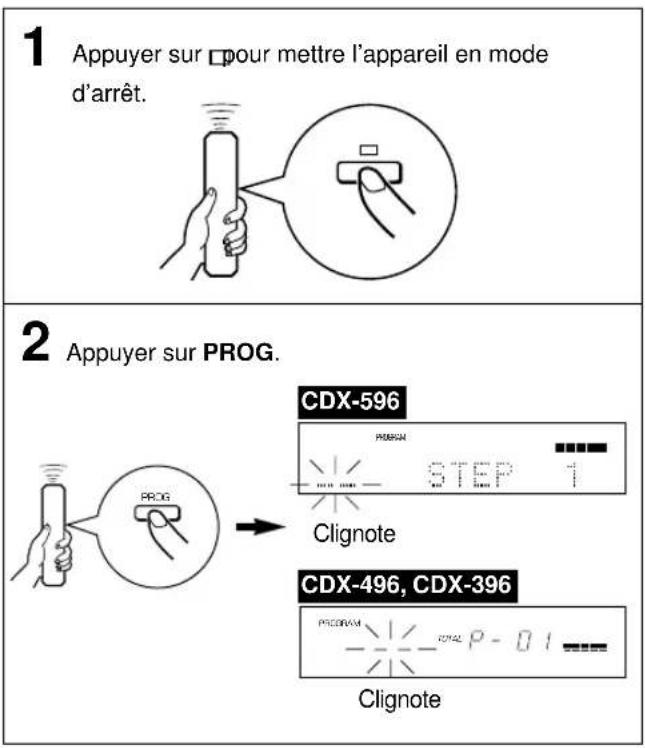

LECTURE PROGRAMMEE 14

Recherche d'index 15

PROGRAMMATION DES PLAGES POUR

ENREGISTREMENT SUR BANDE 16

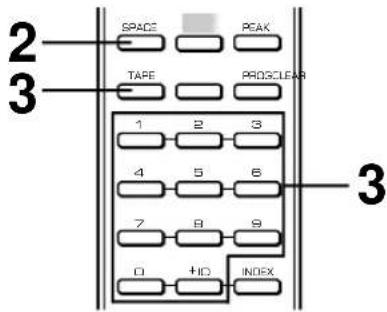

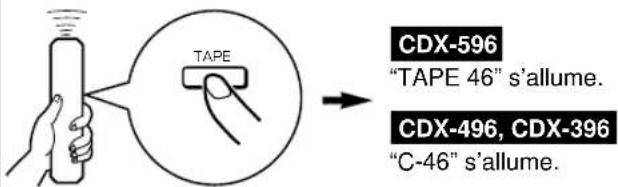

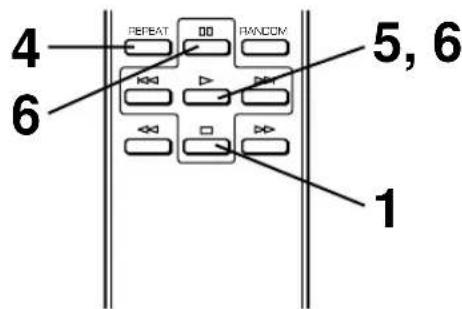

Programmation automatique de bande 16

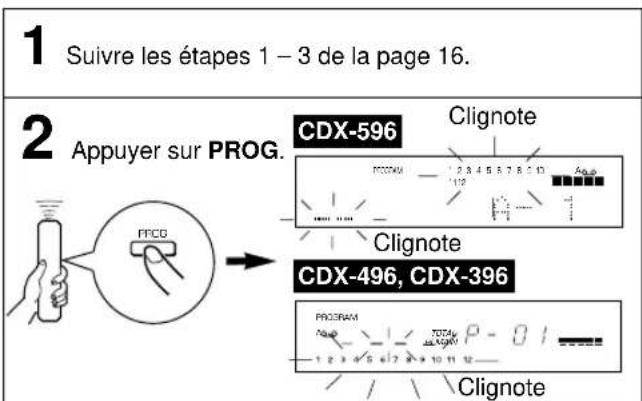

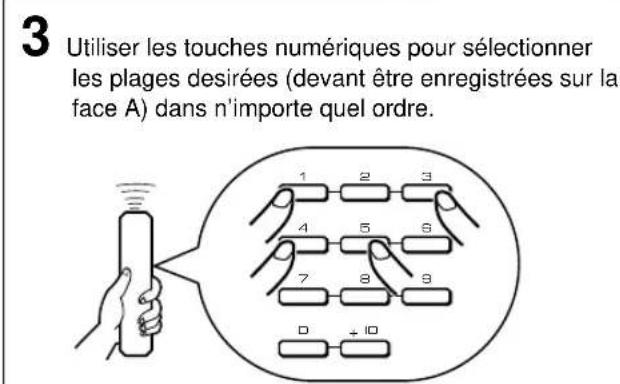

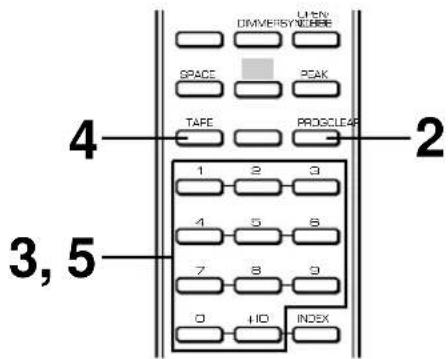

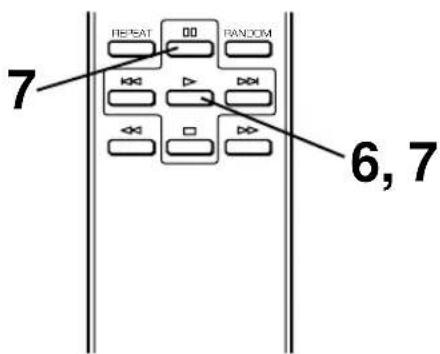

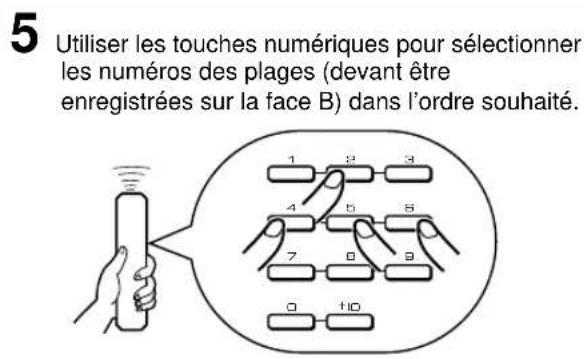

Programmation manuelle de bande 18

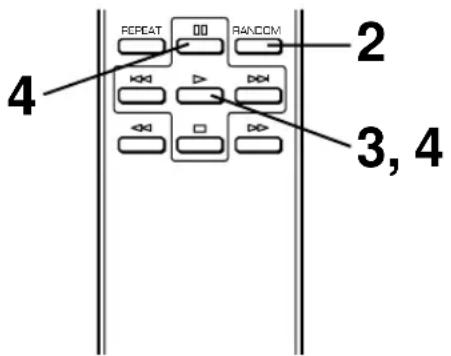

Programmation de bande par séquence aléatoire 19

Recherche automatique du niveau de craate d'un disque. 20

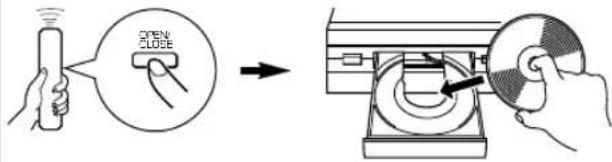

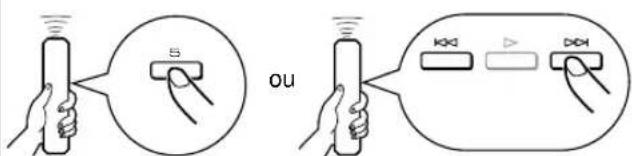

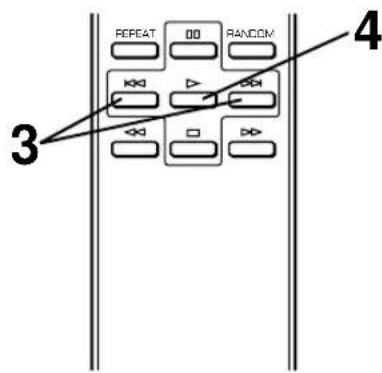

ENREGISTREMENT SYNCHRONISE D'UN

DISQUE COMPACT 21

EN CAS DE DIFFICULTE 22

CHARACTERISTIQUES TECHNIQUES. 23

Retirer soigneusement cet appareil et ses accessoires du carton d'emballage. Le carton doit contenir cet appareil et les accessoires suivants.

Télécommande Câble à broche RCA

CDX-596

6 CDX-39

13/14

Pile (format AA, R6, UM-3) × 2

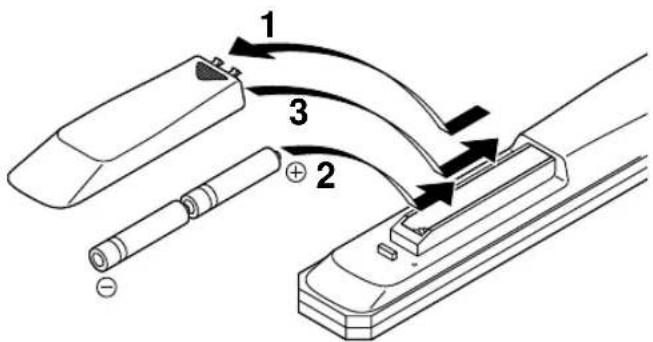

Mise en place des piles

1. Retourner la télécommande et retirer le couvercle du compartiment des piles en le faisant glisser dans le sens indiqué par la flèche.
2. Introduire les piles (format AA, R6, UM-3), en respectant les indications de polarité situées à l'intérieur du compartiment des piles.
3. Remettre le couvercle du compartiment en place.

Remplacement de piles

Si lorsque on utilise la télécommande il est nécessaire de la rapprocher de l'appareil, les piles sont sans doute déchargées. Dans ce cas, remplacer les deux piles par des neuves.

Remarques

• Si le remplacement des piles s'avère nécessaire, n'utiliser que des piles AA, R6, UM-3.
• Veiller à ce que les polarités soient respectées. (Voir l'illustration se trouvant dans le compartiment des piles.)
• Lorsque l'on n'utilise pas la télécommande pendant un certain temps, retirer les piles de la télécommande.
• Si les piles fuient, les jeter immédiatement. Ne pas toucher l'électrolyte et veiller à ce qu'il n'entre pas en contact avec des vêtements. Nettoyer soigneusement le compartiment des piles avant de mettre en place des piles neuves.

Portée de fonctionnement de la télécommande

• En outre, veiller à ce qu'il n'y ait aucun obstacle entre la télécommande et l'appareil.
• Si le détecteur de télécommande est exposé directement à une forte lumière (provenant d'une lampe fluorescente de type inverseur, etc.), il se peut que la télécommande ne fonctionne pas correctement. Dans ce cas, changer la position de l'appareil principal de façon à éviter une exposition directe.

Raccordements

• Couper l'alimentation de l'appareil et de l'amplificateur ou des autres composants avant d'effectuer les connexions.
• Lors des connexions, veiller à ce que les bornes d'entrée de l'amplificateur ou de tout autre apparéil soient celles appropriées.
• Il se peut que des parasites soient évidents si cet appare eils les uns des autres afin d'éliminer ces parasites.

La partie hachurée () est fournie pour le modèle CDX-596 seulement.

Choisir l’une des procédures suivantes pour raccorder cet appareil à l’amplificateur utilisé.

Lors de l'utilisation des bornes LINE OUT (sortie analogique) de cet appareil (1)

Connecter ces bornes aux bornes "CD" (ou "AUX") de l'amplificateur. Pour plus de détails concernant ces connexions, se reporter au mode d'emploi de l'amplificateur utilisé.

• Veiller à ce que le câble provenant des bornes de sortie gauche ("L") et droite ("R") LINE OUT soit connecté correctement aux bornes correspondantes (gauche et droite) de l'amplificateur ou de tout autre appareil.

CDX-596 Et CDX-496

• Le niveau des signaux émis par l'une quelconque de ces bornes vers un amplificateur peut être réglé en utilisant les touches - OUTPUT LEVEL +.
• Lorsqu'on utilise les bornes DIGITAL AUDIO OUT (OPTICAL ou COAXIAL), mettre le niveau de sortie des signaux vers l'amplificateur au niveau maximum au moyen de la touche -OUTPUT LEVEL+.

Lors de l'utilisation de la borne digital AUDIO out/optical (sortie numérique) (2)

• Avant d'utiliser cette borne, stérilez le cache de la borne.
• âble à fibre optique disponible sur le marché.
• Utilisez un câble à fibre optique conforme aux normes EIAJ. Les autres câbles risquent de ne pas fonctionner correctement.
• Veiller à remettre le cache de la borne lorsque cette borne n'est pas utilisée, afin de protéger la borne de la poussière.
• Cette borne peut aussi être raccordée à la borne d'entrée optique d'un enregistrateur de minidisc, etc., pour enregistrer directement un disque compact sur un minidisc.

Lors de l'utilisation de la borne digital AUDIO out/coaxial (sortie numérique) (3) cdx-596 seulement

Faire la connexion de cette borne à la borne d'entrée numérique d'un amplificateur à l'aide du câble de connexion.

Identification des composants

( ) indique le numéro de la page à laquelle les commandes sont le plus complètement décrites.

Panneau avant

• Les fonctions des commandes figurant sur l'appareil principal et la télécommande sont pratiquement identiques, avec les exceptions décrites ci-dessous.
• La touche (lecture/pause) de l'appareil principal possède à la fois les fonctions de la touche (lecture) et de la touche (pause) de la télécommande.
• La touche SKIP/SEARCH (saut recherche) de l'appareil principal possède a la fois les fonctions de la touche / (saut) et de la touche / (recherche) de la télécommande.

CDX-596, CDX-496 La partie hachurée () est fournie pour le modèle CDX-596 seulement.

CDX-396

( ) indique le numéro de la page à laquelle les commandes sont le plus complètement décrites.

TELECOMMANDE Les parties hachurées ( ) peuvent varier selon les modèles.

Ce mode d'emploi décrit la manière de faire fonctionner cet appareil au moyen de la télécommande.

Pour faire fonctionner cet appareil au moyen des commandes du panneau avant, utiliser les touches correspondantes du panneau avant.

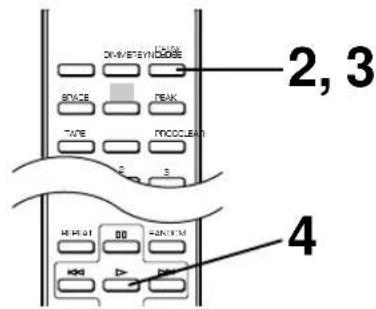

Fonctionnement de BASE

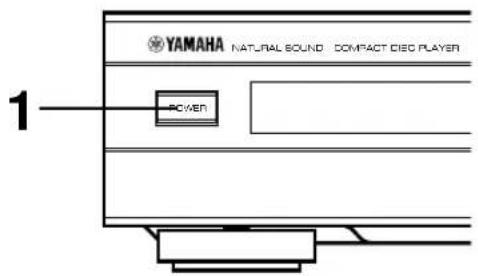

1 Appuyer sur POWER pour mettre l'appareil sous tension.

3 Appuyer sur OPEN/CLOSE pour fermer le tiroir des disques.

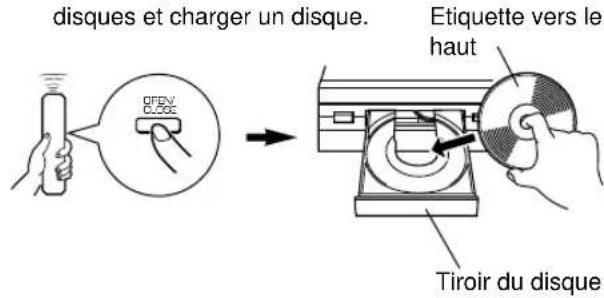

2 Appuyer sur OPEN/CLOSE pour ouvrir le tiroir des disques et charger un disque. Etiquette vers le

Appuyer sur (ou sur) pour enclencher la lecture.

La lecture commence à partir de la première plage du disque.

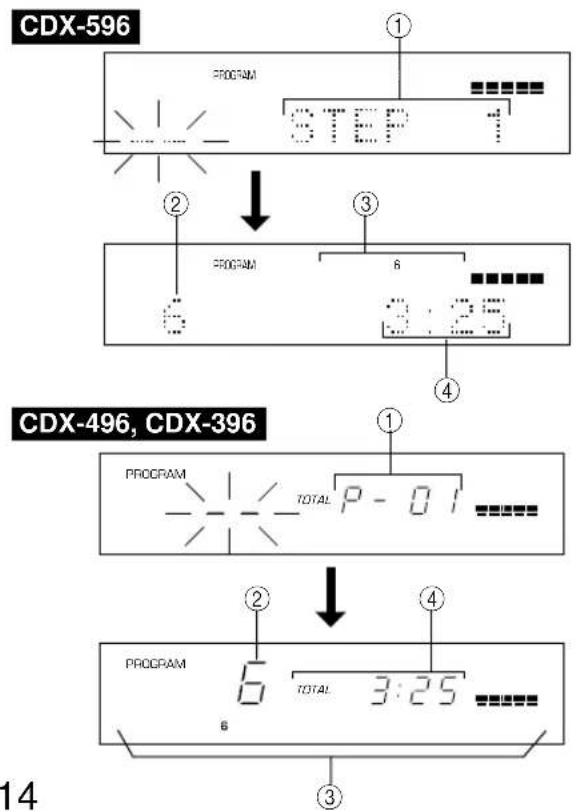

Affichage de l'information

CDX-596

CDX-496, CDX-396

Indique la plage sélectionnée ou lue. Affiche les chiffres correspondant aux numéros des plages du disque (jusqu'à 20). Après la lecture de chaque plage, le numéro correspondant disparaît de façon à pouvoir consulter d'un coup d'œil le nombre des plages restantes (et leur numéro). CDX-596 et CDX-496 seulement

Indique le niveau de sortie des signaux dans l'amplificateur ou le niveau des signaux du casque d'écoute réglés en appuyant sur - OUTPUT LEVEL +.

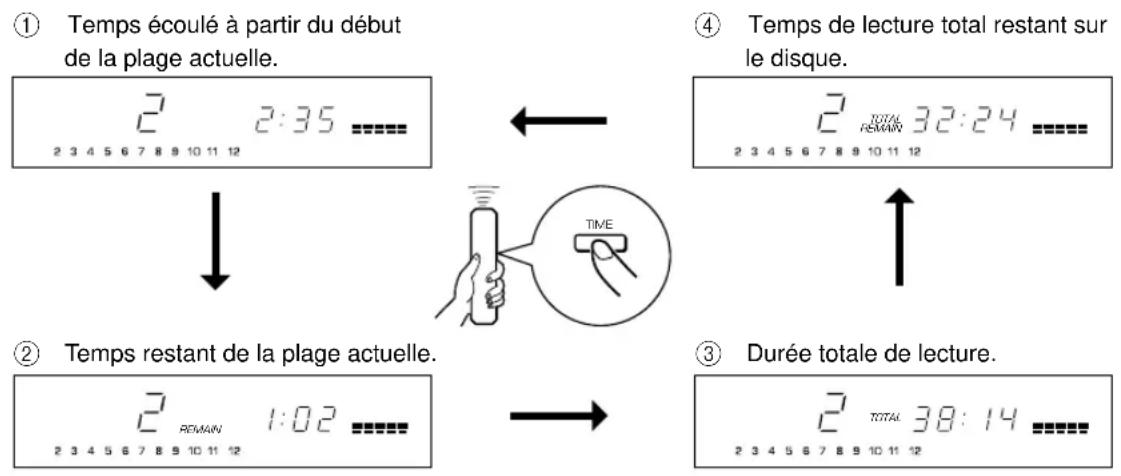

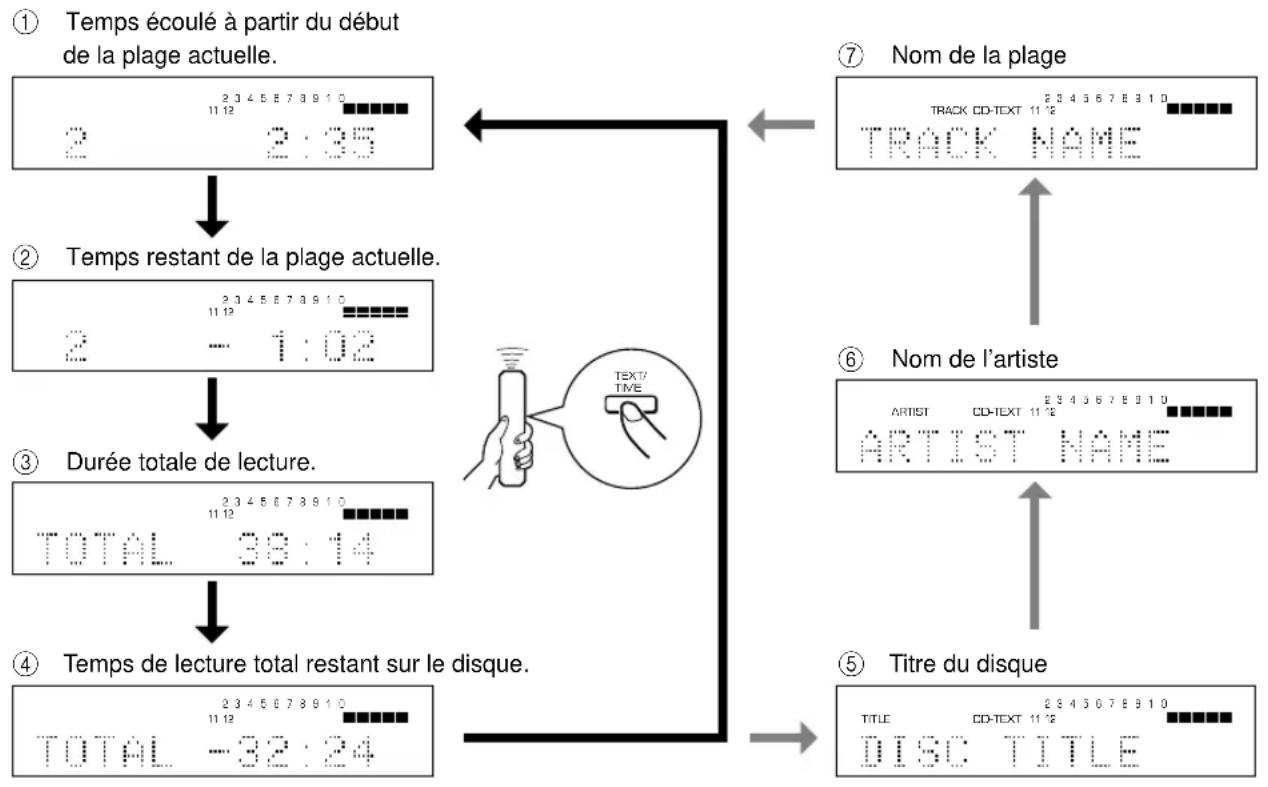

Indique les affichages de temps. (Se reporter à "Changement des affichages" à la page 11.)

Pour interrompre momentanément la lecture

Appuyersur

Pour reprendre la lecture, appuyer à nouveau sur ou appuyer sur

• Il est aussi possible d'utiliser la touche du peintneau avant de l'appareil pour arrêter temporairement la lecture ou pour reprendre la lecture.

Pour arrêter la lecture

Appuyersur

Pour permettre l'appareil hors tension

Appuyer à nouveau sur POWER.

• Si l'on rétablit l'alimentation électrique pendant qu'un disque se trouve encore sur le tiroir, la lecture du disque s'enclenche automatiquement à partir de la première plage.

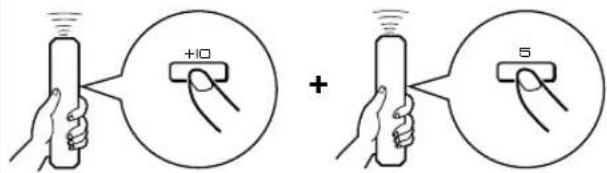

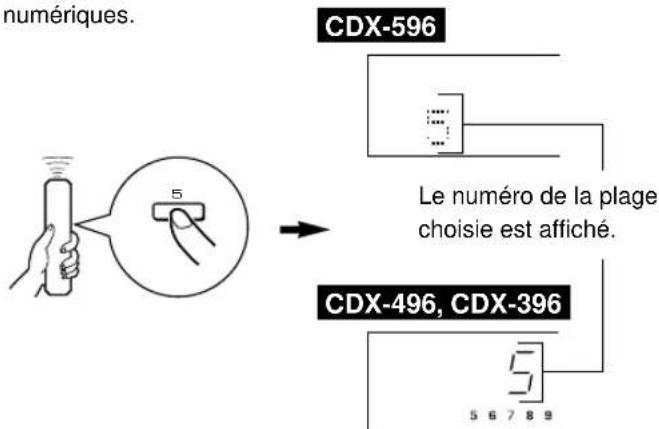

Pour effectuer directement la lecture d'une plage

Sélectionner la plage voulue à l'aide des touches numériques. CDY 596

Pour sélectionner une plage portant le numéro 10 ou un numéro plus grand

Appuyer sur +10 pour sélectionner le premier chiffre, puis appuyer sur une touche numérique (1 à 9) pour sélectionner le deuxième chiffre.

Exemple : Pour sélectionner la plage 25, appuyer deux fois sur +10, puis immédiatement appuyer une fois sur 5.

• Si un numéro de plage supérieur au numéro de plage le plus élevé est choisi, la dernière plage du disque sera lue.

Remarques

• Après la fermeture du tiroir des disques en appuyant sur OPEN/CLOSE, l'affichage montrera, pendant quelques secondes, le nombre total de plages et le temps total d'enregistrement du disque.

CDX-496, CDX-396

• De plus, on peut refermer le tiroir des disques en appuyant sur (D) une touche numérique ou sur RANDOM ou en appuyant légèrement sur l'avant du tiroir. Si le tiroir est fermé d'une des manières décrites ici, la lecture commencera automatiquement; toutefois, l'affichage ne montrera ni le nombre total de plages ni le temps total d'enregistrement du disque.

Si on charge un disque compact, l'affichage indique aussi le titre du disque après avoir indiqué le nombre total de plages et la durée d'enregistrement totale du disque.

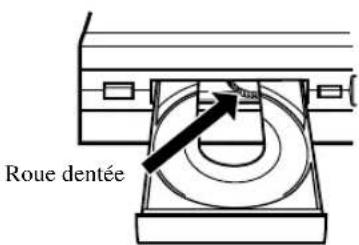

Lorsque le plateau à disque est ouvert, ne pas toucher la roue dentée à l'intérieur. Si l'on touche la roue dentée, on risquera de se coincer le doigt lorsque le plateau se referme et de se blesser.

Pour sauter jusqu'au début de la plage désirée (Recherche avec SAUT)

Pour lire à partir du début de la plage suivante.

(Appuyer une fois.)

Pour lire à partir du début de la plage actuelle.

(Appuyer une fois.)

Pour lire à partir de la plage précédente.

(Appuyer deux fois.)

• Ces opérations peuvent aussi être effectuées même si l'unité est dans le mode de pause ou d'arrêt.

Lors de l'utilisation de la touche de télécommande:

Si la touche ( ) est maintenue enfoncée, les nombres de plage changent sans interruption dans l'ordre croissant ( ou décroissant).

Lors de l'utilisation de la touche SKP/SEARCH du panneau avant:

Veiller à ne pas maintenir la touche enfoncée, car sinon la plage sélectionnée sera lue rapidement vers l'avant (ou vers l'arrière).

Recherche manuelle rapide en avant ou en arrêté (recherche manuelle)

Recherche manuelle rapide en avant

(maintenir enfoncée)

Recherche manuelle rapide en arrêté

(maintenir enfoncée)

L'écoute est possible (cependant légèrement altérée) pendant la recherche manuelle dans les deux sens. Cela est très pratique pour localiser un endroit précis dans une plage, ou pour examiner rapidement le contenu. - La recherche manuelle peut aussi être effectuée pendant que la lecture du disque est en mode de pause, mais dans ce cas, aucun son ne pourrait être entendu. Lors de l'utilisation de la touche SKP/SEARCH du panneau avant:

Veiller à ne pas relâcher la touche immédiatement après l'avoir enfoncé, car sinon la lecture sautera jusqu'au début de la plage suivante ou retournera au début de la plage actuelle.

CDX-596

Il est possible de sélectionner n'importe lequel des quatre affichages de temps (1 - 4) en appuyant sur TEXT/TIME. Lorsqu'on effectue la lecture d'un disque compact, le titre du disque, le nom de l'artiste et le nom de la plage (5 - 7) sont aussi affichés.

Remarques

• Sur certains disques compact, il est possible que le titre du disque, le nom de l'artiste ou le nom de la plage ne soient pas affichés. Dans ce cas, l'indication "(NO ENTRY)" apparaît sur l'affichage. Lorsqu'on effectue la lecture d'un disque compact, l'indication "CD-TEXT" s'allume aussi sur l'affichage (1 - 4).

CDX-496 Et CDX-396

Vous pouvez choisir entre quatre modes d'affichage de temps en appuyant sur TIME.

CDX-596

Il est possible de modifier la luminosité de l'affichage (ou de couper l'éclairage) en appuyant sur DIMMER.

Lors d'un arrêt ou d'une pause

• Lorsque l'éclairage de l'affichage est coupé, le témoin AUTO DISPLAY OFF s'allume sur le panneau avant.

• Le témoin AUTO DISPLAY OFF s'allume. Dans ce cas, si la lecture d'un disque est effectuée, l'éclairage de l'affichage reste éteint.

CDX-496, CDX-396

Si nécessaire, il est possible de régler la luminosité de l'affichage à trois niveaux, en appuyant sur DIMMER.

Insertion d'espace

Si l'on enregistre un disque sur une bande sans laisser suffisamment d'espace entre les morceaux, la platine cassette ne sera pas capable d'effectuer correctement la recherche des blancs sur la bande. Pour éviter une telle erreur de la platine, appuyer sur SPACE et allumer "SPACE" sur l'affichage avant d'enregistrer. Des espaces de 4 secondes environ sont insérés entre les pistes.

Remarque

Lorsque la fonction d'insertion d'espaces est utilisée, l'affichage du temps total et du temps total restant comprend les espaces de quatre secondes entre les morceaux.

Pour annuler la fonction automatique d'espace, appuyer sur SPACE.

CDX-596 Et CDX-496 seulement

Il est possible de régler le niveau de sortie des signaux vers l'amplificateur en appuyant sur - OUTPUT LEVEL+.

Lorsqu'on effectue une écoute au casque, brancher le casque d'écoute à la prise (PHONES) et régler le volume en utilisant la touche - OUTPUT LEVEL+. Dans ce cas, noter que ce réglage modifie aussi le niveau de sortie de l'amplificateur.

Lecture en sequence aleatoire

L'appareil peut effectuer la lecture des plages d'un disque dans une série aléatoire.

Remarques

• Pendant la programmation ou pendant la lecture programme, la lecture aléatoire ne fonctionne pas.

Si l'on appuie sur SHP/SEARCH) lors de la lecture en séquence aléatoire, la plage suivante programmée aléatoirement sera lue. Si l'on appuie sur SKP SEARCH), la lecture reprendra au début de la plage actuelle.

• Ceci apparait pendant que l'unité mélange les plages.
• Le temps de lecture total restant sur le disque n'est pas affiché lors de la lecture en sequence aléatoire.

CDX-596 Et CDX-496 seulement

Si on met l'appareil hors tension pendant la lecture en séquence aléatoire, lorsqu'on appuie à nouveau sur POWER pour remettre l'appareil sous tension, la lecture en séquence aléatoire sera rétablie automatiquement.

Lecture repetee

Il est possible de sélectionner n'importe quelle plage désirée ou un disque entier en lecture répétée en appuyant sur REPEAT. Le mode de lecture répétée change à chaque fois qu'on appuie sur REPEAT.

CDX-596, CDX-496, CDX-396

Une seule plage est lue en lecture répétée.

• Ceci fonctionne aussi pour la lecture programmée et pour la lecture en série aléatoire. (Au cas où la lecture repétée est mise hors-circuit, la lecture programmée ou la lecture en série aléatoire reprendra.)

FULL REPEAT (f)

Effectue la lecture répétée de toutes les plages (l'ensemble du disque).

• Pendant la lecture programmée, l'appareil effectue la lecture repétée de toutes les plages programmes.
• Pendant la lecture en séquence aléatoire, toutes les plages de lecture aléatoire sont lues en lecture repétée dans le même ordre.

CDX-596 Et CDX-496 seulement

Si on met l'appareil hors tension pendant la lecture FULL REPEAT, lorsqu'on appuie à nouveau sur POWER pour remettre l'appareil sous tension, la lecture FULL REPEAT sera rétablie automatiquement.

Lecture programmee

Si on programme des plages, on peut écouter ses plages préférences dans n'importe quel ordre. On peut programmer jusqu'à 40 plages dans un ordre souhaité.

Affichage de l'information en cours de programmation

① Indique le nombre de programme de la plage suivante à être programmée. ② Indique le numéro de la plage sélectionnée. Indique uniquement les numéros des plages programmées sur le disque sélectionné. Indique le temps total de plages en cours de programmation.

• Si le temps total est égal ou supérieur à 100 minutes, le premier chiffre ne sera pas affiché.

• Si, lors du réglage du programme, la touche TIME est pressée, l'affichage du nombre de programmes peut être remplacé par un affichage de la durée totale des plages programmées. Pour revenir à l'affichage précédent, appuyer à nouveau sur TIME. La touche (SKIP/SEARCH) peut encore être utilisée pendant la lecture, mais uniquement dans la portée qui comprend les plages programmées restantes.
• La touche (SKIP/SEARCH) peut être utilisée pendant la lecture pour effectuer une recherche sur toutes les plages, y compris celles non programmées.

Pour arrêter la lecture programme

Appuyer sur Le nombre de la première plage programmée sera affiché. Pour reprendre la lecture, appuyer sur La lecture commence au début du programme.

Pour annuler des données de programmation

Il existe plusieurs méthodes. Celles-ci sont décrites ci-dessous.

• Appuyer sur ou sur CLEAR pendant que l'appareil est à l'arrêt. Ouvrir le tiroir du disque.
• Couper l'alimentation de l'appareil.

Pour vérifier les données de la programmation

1. Si l'appareil effectue une lecture programmée, appuyer sur
2. Appuyer sur PROG.
3. Chaque fois que la touche (SKIP/SEARCH) est pressée, les numéros de plage et la séquence des plages programmées peuvent être vérifiés consécutivement. L'affichage des numéros de plages peut être inversé (en ordre séquentiel inverse) en appuyant sur (SKIP/SEARCH).

Pour corriger les données de la programmation

1. Suivre la méthode "Pour vérifier les données de la programmation".
2. Afficher le numéro de plage à être corrigé en appuyant sur SKHP/SEARCH).
3. Appuyer sur une touche numérique pour sélectionner une plage désirée pour remplacer la plage dont le numéro est affiché. La plage précédemment programmée sera effacée (de la mémoire) et la nouvelle plage sera programmée.
4. Appuyer sur PROG pour terminer la correction. Pour enclencher la lecture immédiatement après avoir effectué la correction, appuyer sur PROG.

Recherche d'index

Si le disque est muni de nombres d'index, on peut commencer la lecture à partir de n'importe quel numéro d'index.

1 Appuyer sur une touche numérique pour sélectionner une plage munie de nombres d'index.

2 Appuyer sur INDEX.

CDX-496, CDX-396

3 Appuyer sur une touche numérique pour sélectionner le numéro d'index voulu.

Remarques

• Certains disques sont dotés de ces nombres d'index et d'autres pas. En outre, parmi ces disques possédant des nombres d'index, tous les disques n'ont pas nécessairement plus d'un nombre d'index.
• Ces nombres sont utilisés sur de tels disques pour diviser des plages en petits morceaux afin de localiser plus facilement ces passages. Les remarques du livre contenues dans le boîtier du disque indiquent généralement que le disque est muni de nombres d'index à l'aide de la marque [S: EX]
• Si un numéro d'index dépassant le numéro d'index le plus élevé du disque est spécifié, la lecture commencera à partir du dernier index sur le disque.
• Sur certains disques, la lecture risque de commencer légèrement avant le point d'index spécifique.
• Si aucun numéro d'index n'est codé sur le disque, la lecture commencera partir du début de la plage.
• Le numéro d'index ne peut être spécifique que lorsque l'indication "INDEX" s'allume.

Programmation des PLAGES pour enregistrement sur BANDE

L'appareil peut programmer les plages sur un disque pour effectuer l'enregistrement sur une bande. En considérant la durée d'enregistrement maximale possible sur la bande, cet appareil programme automatiquement les plages ou aide à réaliser la programmation des plages de façon à ce qu'elles tiennent sur la bande en laissant le moins d'espace vierge possible à la fin de chaque face de la bande.

Programmation automatique de bande

L'appareil programmera automatiquement les plages d'un disque en les laissant dans leur ordre initial.

Appuyer sur pourmettre l'appareil en mode d'arrêt.

• La fonction de recherche de niveau de crête de cet appareil est utile pour régler le niveau d'enregistrement de la platine cassette. (Se reporter à la page 20.)

Le cas échéant, il est possible d'enregistrer automatiquement un espace supplémentaire entre les plages en appuyant sur SPACE pour allumer "SPACE" sur l'affichage. (Se reporter à la page 12.)

Appuyer sur TAPE pour afficher la durée d'enregistrement maximale possible sur la bande.

Il est possible de sélectionner parmi quatre durées en appuyant sur TAPE.

Au besoin, on peut aussi entrer manuellement la durée d'enregistrement maximale possible de la bande.

Exemple : Pour régler une bande C-64 (32 minutes sur chaque face), appuyer sur "6" et "4".

Appuyer sur REPEAT.

Cet appareil programme automatiquement les plages des deux faces A et B, en fonction de la durée totale de la bande.

Commencer l'enregistrement avec la platine cassette, puis appuyer sur de cet appareil.

L'appareil passe en mode de pause à la fin de la face A de la cassette. Retourner la cassette sur la face B. Continuer l'enregistrement, puis appuyer sur le bouton de l'appareil.

Remarques

• Dans l'opération 4, il est possible de vérifier les données de programmation de la face A et de la face B.

CDX-496, CDX-396

Indique le nombre des plages programmées sur chaque face juste après la fin de la programmation. Ensuite, le nombre de la première plage programmée sur la face A apparaît. Indique les numéros des plages programmées sur chaque face. Indique la durée totale des plages programmées sur chaque face. Indique la face de la bande.

• Si la durée de la bande est insuffisante, il n'est pas possible de programmer toutes les plages. Pour pouvoir programmer toutes les plages, utiliser une bande plus longue que le temps de lecture actuel. Pour vérifier, annuler ou corriger les données de programmation, se reporter à la page 15.
• Lors de la vérification des données de programmation, note que l'indication "PAUSE" ou "PU" apparait entre les nombres des plages de la face A et ceux de la face B.
• Il est possible de programmer jusqu'à 40 plages. Une pause insérée entre la face A et B est comptée comme une plage. La fonction d'enregistrement synchronise de disque compact peut être utilisée si la platine cassette est compatible avec le lecteur de disques compact. Dans ce cas, lors des étapes 5 et 6, appuyer sur SYNCHRO puis appuyer sur de la télécommande du lecteur de disques compact. L'enregistrement commence alors automatiquement. (Pour plus de détails, se reporter à la page 21.)

Programmation manuelle de bande

Cette fonction permet d'enregistrer sur la bande les plages choisies dans n'importe quel ordre.

• Les numéros des plages programmées s'allument sur l'affichage. Il est possible de sélectionner une plage pouvant être programmée pour le temps restant sur la face A parmi les numéros de plage qui clignotent sur l'affichage. Toutefois, il n'est pas possible de sélectionner ceux qui sont éteints.

4 Lorsque la sélection de plage est terminée pour la face A, appuyer sur TAPE.

Une pause est insérée.

6 Commencer l'enregistrement avec la platine cassette, puis appuyer sur cet appareil.

7 L'appareil enne mode de pause à la fin de la face A de la cassette. Retourner la cassette sur la face B. Continuer l'enregistrement, puis appuyer sur de cet appareil.

Remarques

Si, dans l'opération 3 ou 5, l'indication "ERROR" ou "Err" apparait sur l'affichage, cela signifie que le numéro de plaque qui vient d'être sélectionné ne peut pas être programmé parce que la durée restante sur la bande est insuffisante. Cependant, si à ce moment un autre numéro de plaque clignote de façon continue sur l'affichage, il peut être programmé à la place de celui qu'il est impossible de programmer. - À l'étape 3 ou 5, chaque fois que l'on effectue une sélection, le numéro de la plage et la durée restante de la bande seront affichés, et ensuite l'affichage changera pour indiquer le numéro du programme suivant. - Pour vérifier, annuler ou corriger les données de programmation, se reporter à la page 15. * Lors de la vérification des données de programmation, noter que l'indication "PAUSE" ou "Pu" apparait entre les numéros des plages de la face A et ceux de la face B. - Il est possible de programmer jusqu'à 40 plages. Cependant, si une pause est insérée, elle compte comme une plage. La fonction d'enregistrement synchronisé de disque compact peut être utilisée si la platine cassette est compatible avec le lecteur de disques compact. Dans ce cas, lors des étapes 5 et 6, appuyer sur SYNCHRO puis appuyer sur la télécommande du lecteur de disques compact.

L'enregistrement commence alors automatiquement. (Pour plus de détails, se reporter à la page 21.)

Programmation de bande par séquence aléatoire

L'appareil programme automatiquement en séquence aléatoire les plages pour l'enregistrement sur bande.

1 Suivre les étapes 1-3 de la page 16.

2 Appuyer sur RANDOM.

• Cet appareil programme automatiquement les plages des deux faces A et B de manière aléatoire, en fonction de la durée totale de la bande. 3 Commencer l'enregistrement avec la platine cassette, puis appuyer sur de cet appareil. 4 L'appareil passe en mode de pause à la fin de la face A de la cassette. Retourner la cassette sur la face B. Continuer l'enregistrement, puis appuyer sur ce bouton de cet appareil.

Remarques

• Etant donné que les données programmes changent à chaque fois qu'on appuie sur RANDOM, l'espace non enregistré à la fin de chaque face de la bande varie en conséquence.
• Si la durée de la bande est insuffisante, il n'est pas possible de programmer toutes les plages. Pour pouvoir programmer toutes les plages, utiliser une bande plus longue que le temps de lecture actuel.
• Dans l'opération 2, il est possible de vérifier les données de programmation de la face A et de la face B.

CDX-596

CDX-496, CDX-396

Indique le nombre des plages programmées sur chaque face juste après la fin de la programmation. Ensuite, le nombre de la première plage programmée sur la face A apparaît. Indique les numéros des plages programmées sur chaque face. Indique la durée totale des plages programmées sur chaque face. Indique la face de la bande.

• Il est possible de programmer jusqu'à 40 plages. Une pause insérée entre la face A et B est comptée comme une plage.
• La fonction d'enregistrement synchronisé de disque compact peut être utilisée si la platine cassette est compatible avec le lecteur de disques compact. Dans ce cas, lors des étapes 5 et 6, appuyer sur SYNCHRO puis appuyer sur la télécommande du lecteur de disques compact.

L'enregistrement commence alors automatiquement. (Pour plus de détails, se reporter à la page 21.)

Recherche automatique du niveau de création d'un disque

L'appareil recherche automatiquement la partie du disque ou le niveau de la source est en crête, et effectue ensuite la lecture répétée de cette partie. Lors d'un enregistrement sur bande, cette fonction est très utile pour régler le niveau d'enregistrement sur la platine.

1 Appuyer sur POURMETTRE l'appareil en mode d'arrêt.

2 Appuyer sur PEAK.

L'indication "PEAK" s'allume sur l'affichage, et la recherche du niveau de crête est effectuée sur le disque.

Il faut quelques minutes pour rechercher le niveau de crête.

Ensuite, la lecture répétée de la partie où le niveau de source atteint la crête est effectuée.

Régler le niveau d'enregistrement sur la platine cassette en écoutant ce son.

CDX-596

CDX-496, CDX-396

Pour annuler la fonction de recherche du niveau de crête

Appuyer sur □ (D'autres touches peuvent aussi être utilisées.)

Remarques

• Même si la recherche de niveau de crête est effectuée plusieurs fois sur le même disque, la même partie ne sera pas forcément toujours sélectionnée. La raison en est que cet appareil effectue la recherche de niveau de crête parmi des parties de disque sélectionnées au hasard par le micro-ordinateur incorporé.
• En mode de lecture programmée, cette fonction sera utilisée seulement parmi les plages programmées. Pendant la lecture d'un programme, appuyer en premier sur puis appuyer sur PEAK. Si un programme n'est pas en cours de lecture, appuyer seulement sur PEAK.

Enregistrement synchronise d'un DISQUE compact

Avec cet appareil, il est possible de synchroniser automatiquement la lecture du disque compact avec l'enregistrement de la platine cassette. Cette fonction permet d'enregistrer facilement et précisément un disque compact sur une cassette. Pour que cette méthode d'enregistrement soit réalisable, il faut utiliser une platine cassette YAMAHA compatible avec cette fonction. (Vérifier sur le mode d'emploi de la platine cassette si celui-ci est compatible ou pas.)

• Ce lecteur de disque compact et la platine cassette doivent être placés à proximité l'un de l'autre afin que tous deux puissent recevoir simultanément les signaux de la télécommande de cet appareil.

1 Appuyer sur OPEN/CLOSE pour ouvrir le tiroir des disques et charger un disque.

2 Charger une cassette dans la platine cassette. * La fonction de recherche de niveau de crête de cet appareil est utilisée pour régler le niveau d'enregistrement de la platine cassette. (Se reporter à la page 20.)

3 Appuyer sur SYNCHRO.

Le lecteur de disque compact se met dans le mode de pause, et la platine cassette se met dans le mode d'enregistrement/pause REC/PAUSE.

• Dans cet état, l'affichage du temps de l'appareil clignote.

En cas de nécessité, sélectionner une plage voulue en appuyant sur une touche numérique ou sur (SKIP/SEARCH).

La lecture du disque compact et la platine cassette s'enclenchent respectivement.

• La lecture du disque compact s'enclenche peu après le début de l'enregistrement.

5 Si on désire interrompre temporairement l'enregistrement et reprendre l'enregistrement à partir d'une plage désirée, arrêter cet appareil en appuyant sur ce bouton ainsi que la platine cassette, puis effectuer à nouveau les étapes 3-4.

Pour annuler la fonction de l'enregistrement synchronisé disque-cassette

Appuyer sur

Remarques

• Pour arrêter ou finir l'enregistrement, effectuer les opérations adéquates sur la platine cassette. (Pour plus de détails, se reporter au mode d'emploi de la platine cassette.)
• Cette fonction permet aussi d'enregistrer une séquence programmée de plages plus que d'enregistrer un disque tout entier. (Se reporter aux pages 14 à 15 pour la méthode de programmation.)
• Il est aussi possible d'utiliser cette fonction avec la fonction de programmation automatique de bande. (Se reporter aux pages 16 à 19.)

Si l'appareil ne fonctionne pas correctement, avant de conclure qu'il est en panne, le vérifier selon la liste de problèmes possibles suivante. Cette liste donne des détails sur les remèdes que l'on peut appliquer soi-même sans avoir à appeler un spécialiste. Si l'on a quelquedoute ou question, consulter son revendeur officiel YAMAHA le plus proche.

SYMPTOME	CAUSE PROBABLE	REMEDE
L'appareil n'est pas sous tension lorsqu'on appuie sur POWER.	Le cordon d'alimentation n'est pas branché ou la fiche n'est pas enforcée complètement.	Brancher le cordon convenablement.
Le tiroir du disque ne se ferme pas complètement.	Un objet obtrue le tiroir.	Vérifier attentivement le tiroir et retirer l'objet.
La lecture ne commence pas.	Le disque est endommagé.	Vérifier attentivement le disque et le changer si cela s'avéré nécessaire.
	Il y a de l'humidité sur le bloc optique.	Attendre 20 à 30 minutes après avoir mis l'appareil sous tension, et commencer ensuite la lecture.
	Le disque est placé en sens inverse.	Remettre le disque en place avec son étiquette dirigée vers le haut.
	Le disque est sale.	Nettoyer le disque.
	Le disque CD-RW (réinscriptible) n'a pas été enregistré correctement.	Remplacer le disque par un disque correctement enregistré qui peut être lu par cet apparéil.
	Le disque est d'un format non standard qui ne peut pas être lu sur cet apparéil.
La lecture est retardée ou commence au mauvais endroit.	Le disque est sans doute rayé ou endommagé.	Vérifier le disque et le remplaçer si cela s'avéré nécessaire.
Pas de son.	Connexions des cables incorrectly.	Connector correctement les cables. Si le problème persististe, les cables sont sans doute défectueux.
	Fonctionnement incorrect de l'amplificateur.	Régler les commandes de l'amplificateur sur la sélection d'entrecorrecte.
	Les touches - OUTPUT LEVEL + sont régliées au niveau minimum. (CDX-596 et CDX-496 seulement)	Régler le volume en utilisant les touches - OUTPUT LEVEL+. (CDX-596 et CDX-496 seulement)
Existence de "souts".	L'appareil est soumis à des vibrations ou à des chocs.	Placer l' apparéil dans un autre endroit.
	Le disque est sale.	Nettoyer le disque.
Existence de "ronflement".	Connexions des cables incorrectly.	Connector les cables correctement. Si le problème persististe, les cables sont sans doute défectueux.
Parasites provenant d'un tuner proche.	Le tuner est trop près de l' apparéil.	Eloigner le tuner de l' apparéil principal.
Parasites provenant de l'intérieur du tiroir.	Le disque est sans doute voilé.	Remplacer le disque.
Aucun son n'est émis par le casque. (CDX-596 et CDX-496 seulement)	Les touches - OUTPUT LEVEL + sont régliées au niveau minimum.	Régler le volume en utilisant les touches - OUTPUT LEVEL+.
La télécommande de fonctionne pas.	Les piles de la télécommande sont trop faibles.	Remplacer les piles.
	Télécommande trop éloignée ou trop inclinée.	L'utiliser à moins de 6 m et dans un rayon de moins de 60°.
	Le détecteur de télécommande de l' apparéil principal est exposé à la lumière directe du soleil. (ou d'une lampe fluorescente de type inverseur, etc.)	Repositionner l' apparéil principal.
Télévision fonctionnant anormalement lorsqu'on utilise la télécommande.	Télécommande utilisée à proximé d'un télévisuer avec capteur de télécommande.	Eloigner l' apparéil principal du télévisuer ou couvir le capteur de télécommande du télévisuer.

Section audio

Réponse en fréquence 2 Hz - 20 kHz, ±0,5 dB

Distorsion harmonique + bruit (1 kHz)

0,0025% ou moins

0.003% ou moins

Rapport signal/bruit

115 dB ou plus

105 dB ou plus

Gamme dynamique

100 dB ou plus

95 dB ou plus

Pluie et scintillement... Non mesurables

Tension de sortie (1 kHz, 0 dB) 2,0±0,5V

Sortie de casque d'écoute (-20 dB)

200±40 mV/150 ohms

Caractéristiques de la diode laser

Matériau : GaAlAs

Longueur d'onde 780 nm

Durée d'émission continue

Puissance du laser max. 44,6 W*

• Cette puissance est la valeur mesurée à une distance d'environ 200 mm à partir de la surface objective de la lentille sur le bloc de lecteur optique.

Générales

Alimentation

Modèles pour les Etats-Unis et le Canada 120V, 60Hz

Modèle pour l'Australie 240V, 50 Hz

Modèles pour l'Europe et le Royaume-Uni 230V, 50 Hz

Modèle général 110/120/220/240V, 50/60 Hz

Consummation

10W

Noter que toutes les caractéristiques techniques sont modifiables sans préavis.

4 Optoma ( ) par a empezar a reproducir.
