MANUALE UTENTE EIE AKAI

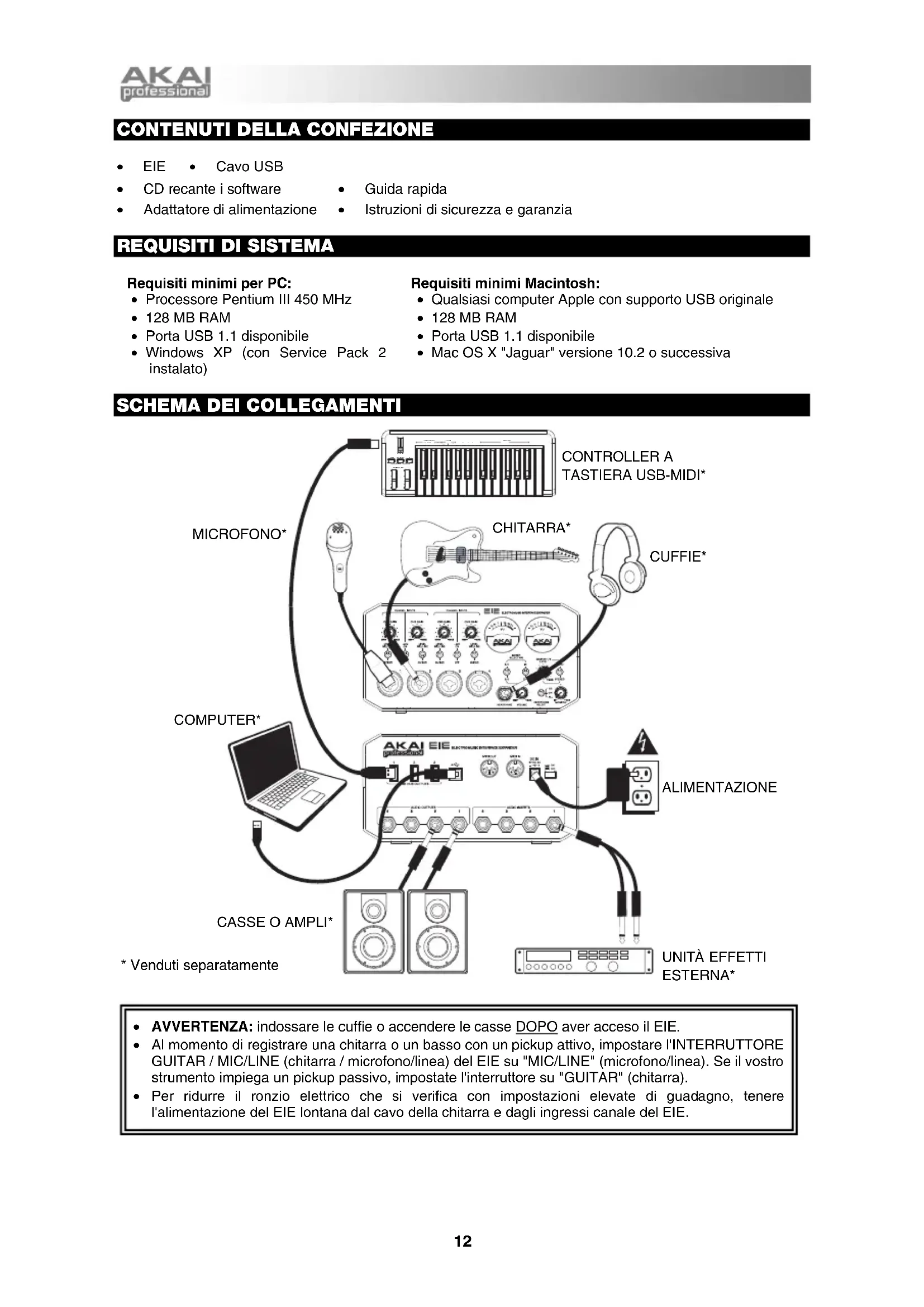

CONTENUTI DELLA CONFEZIONE

• EIE • Cavo USB
• CD recante i software • Guida rapida
- Adattatore di alimentazione - Istruzioni di sicurezza e garanzia

REQUISITI DI SISTEMA

Requisiti minimi per PC:

• Processore Pentium III 450 MHz
- 128 MB RAM
- Porta USB 1.1 disponibile
- Windows XP (con Service Pack 2 instalato)

Requisiti minimi Macintosh:

• Qualsiasi computer Apple con supporto USB originale
• 128 MB RAM
• Porta USB 1.1 disponibile
  • Mac OS X "Jaguar" versione 10.2 o successiva

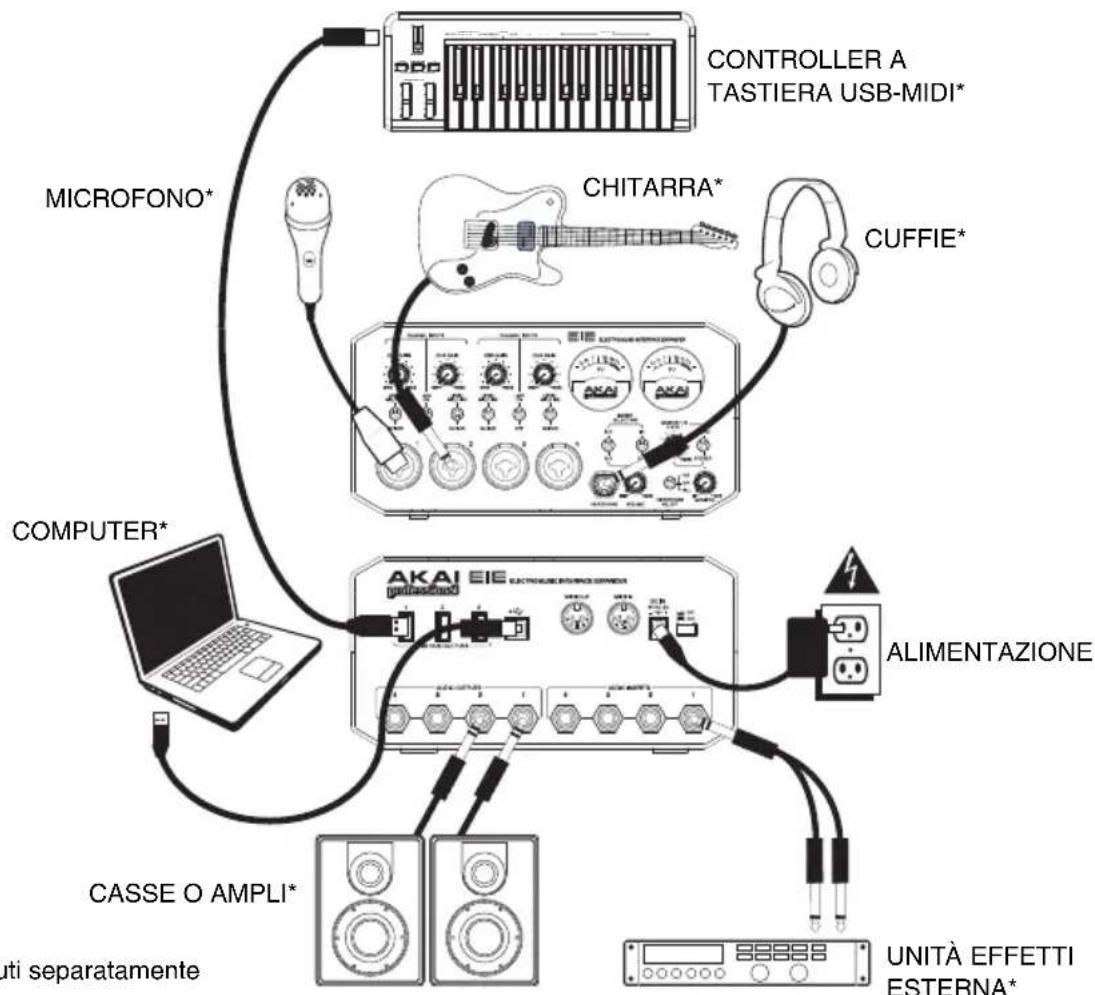

SCHEMA DEI COLLEGAMENTI

• AVVERTENZA: indossare le cuffie o accendere le casse DOPO aver acceso il EIE.
- Al momento di registrare una chitarra o un basso con un pickup attivo, impostare l'INTERRUTTORE GUITAR / MIC/LINE (chitarra / microfono/linea) del EIE su "MIC/LINE" (microfono/linea). Se il vostro strumento impiega un pickup passivo, impostate l'interruttore su "GUITAR" (chitarra).
- Per ridurre il ronzio elettrico che si verifica con impostazioni elevate di guadagno, tenere l'alimentazione del EIE lontana dal cavo della chitarra e dagli ingressi canale del EIE.

CONFIGURAZIONE AUDIO

L'EIE è un dispositivo compatibile che può essere utilizzato con qualsiasi workstation audio digitale o software di registrazione che supporti l'audio USB. Per abilitare l'EIE a ricevere e inviare audio da e al computer, seguire le istruzioni qui di seguito per il sistema operativo presente sul proprio computer:

WINDOWS 7:

1. Collegare l'EIE ad una fonte di alimentazione servendosi dell'adattatore di alimentazione in dotazione (6V, 3A, positiva centrale).
2. Servirsi del cavo USB in dotazione per collegare il EIE ad un computer.
3. Recarsi su Start ▶ Pannello di controllo ▶ Hardware e Audio ▶ Audio.
4. Cliccare sulla linguetta Riproduzione e selezionare EIE come periferica predefinita.
5. Cliccare sulla linguetta Registrazione e selezionare EIE come periferica predefinita.
6. Cliccare su OK per chiudere il pannello di controllo Audio.

WINDOWS VISTA:

1. Collegare l'EIE ad una fonte di alimentazione servendosi dell'adattatore di alimentazione in dotazione (6V, 3A, positiva centrale).

2. Servirsi del cavo USB in dotazione per collegare il EIE ad un computer.

3. Recarsi su Start ▶ Pannello di controllo ▶ Audio. (Se non viene visualizzato Audio, selezionare "Visualizzazione classica" ed il Pannello di controllo Audio dovrebbe diventare disponibile.)

4. Cliccare sulla linguetta Riproduzione e selezionare EIE come periferica predefinita.

5. Cliccare sulla linguetta Registrazione e selezionare EIE come periferica predefinita.

6. Cliccare su OK per chiudere il pannello di controllo Audio.

Assicuratevi che il vostro programma audio sia configurato per ricevere audio da EIE. Questo può essere fatto solitamente a livello delle "Preferenze" o della "Configurazione periferica". Per maggiori informazioni, consultate il manuale del vostro software.

* Qualora fossero presenti altri dispositivi audio USB collegati al computer, che potrebbero avere nomi identici, provare a selezionarli a uno a uno fino a quando il EIE non viene riconosciuto.

Qualora si dovesse verificare un'eccessiva latenza dopo averne sistemato la configurazione a livello del vostro software, si consiglia il driver gratuito ASIO4ALL (Audio Stream Input/Output) per PC alla pagina www.asio4all.com. Solitamente, i driver ASIO hanno prestazioni migliori e con una minore latenza, in quanto creano una comunicazione più efficiente tra dispositivi audio e software.

WINDOWS XP:

1. Collegare l'EIE ad una fonte di alimentazione servendosi dell'adattatore di alimentazione in dotazione (6V, 3A, positiva centrale).
2. Servirsi del cavo USB in dotazione per collegare il EIE ad un computer.
3. Recarsi su Start ▶ Pannello di controllo ▶ Suoni e periferiche audio.
4. Fare clic sulla linguetta "Audio".
5. Sotto Riproduzione suoni e Registrazione suoni selezionare USB Audio CODEC* come periferica predefinita.
6. Cliccare su "OK".

MAC:

1. Collegare l'EIE ad una fonte di alimentazione servendosi dell'adattatore di alimentazione in dotazione (6V, 3A, positiva centrale).
2. Servirsi del cavo USB in dotazione per collegare il EIE ad un computer.
3. Recarsi su Applicazioni ▶ Utilità ▶ Audio MIDI Setup.
4. Nella linguetta Dispositivi Audio sotto Impostazioni di sistema, selezionare USB Audio Codec* come Ingresso predefinito e come Uscita predefinita.
5. Chiudere la finestra.

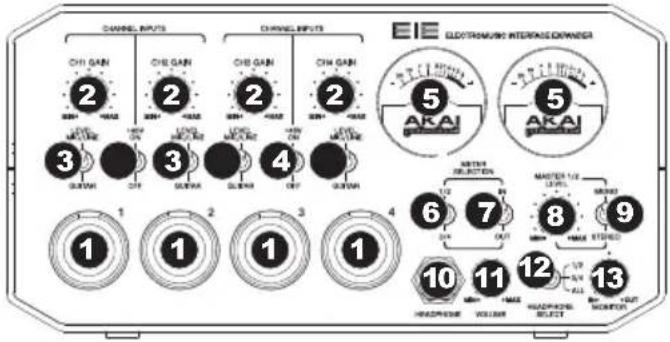

CARATTERISTICHE PANNELLO ANTERIORE

1. INGRESSO DI MICROFONO/LINEA / CHITARRA - Collegare un dispositivo a livello di linea, un microfono o una chitarra servendosi di i cavi XLR o TRS da 1/4".
2. GAIN – Regola il livello di guadagno audio dell'ingresso.
3. INTERRUTTORE DI LIVELLO MICROFONO / LINEA / CHITARRA - Quando questo interruttore è impostato su "MIC/LINE" (microfono/linea), il Canale fungerà da ingresso ad elevata impedenza per il collegamento di chitarre o bassi. Quando

l'interruttore è impostato su "GUITAR" (chitarra), il Canale accetterà segnali mic o a livello di linea.

1. INTERRUTTORE ALIMENTAZIONE PHANTOM - Questo interruttore attiva e disattiva l'alimentazione phantom per ciascuna coppia di canali (Canali 1 e 2 e/o Canali 3 e 4). Quando attivata, l'alimentazione phantom fornisce +48V a entrambi gli ingressi mic XLR. Va notato che la maggior parte dei microfoni dinamici non richiede alimentazione phantom, mentre la maggior parte dei microfoni a condensatore si. Consultare la documentazione del microfono per scoprire se necessita di alimentazione phantom.
2. MISURATORI VU – Questi visualizzano a display il livello del volume delle coppie di canali, a seconda delle configurazioni dell'INTERRUTTORE CANALE SCELTA MISURATORE. Quando l'EIE è acceso, questi misuratori saranno accesi. La spia rossa indica che il segnale è distorto o "salta." Se il segnale salta regolarmente, ridurre il volume del mix e/o dei singoli canali.
3. INTERRUTTORE CANALE SCELTA MISURATORE - Questo interruttore seleziona quali coppie canali verranno mostrate a display dai MISURATORI VU di sinistra e di destra (rispettivamente): i Canali 1 e 2 ("1/2") o i Canali 3 e 4 ("3/4").
4. INTERRUTTORE MONITOR SCELTA MISURATORE – Questo interruttore seleziona se i MISURATORI VU mostreranno a display il livello di volume degli ingressi ("IN") o delle uscite ("OUT").
5. LIVELLO MASTER – Regola il volume di uscita delle USCITE AUDIO 1 e 2.
6. MONO / STEREO – Regola il mix principale per mono o stereo.
7. CUFFIE – Collegare le cuffie TRS da 1/4" a questa uscita.
8. VOLUME CUFFIE – Regola il livello del volume dell'uscita cuffie.
9. INTERRUTTORE CUFFIE – Questo interruttore seleziona quali canali verranno inviati all'uscita CUFFIE: i Canali 1 e 2 ("1/2"), Canali 3 e 4 ("3/4"), o tutti i canali ("ALL").
10. MANOPOLA MONITOR MIX – Mescola qualsiasi quantità di segnale a latenza zero dagli ingressi ("IN") con l'uscita del computer ("OUT").

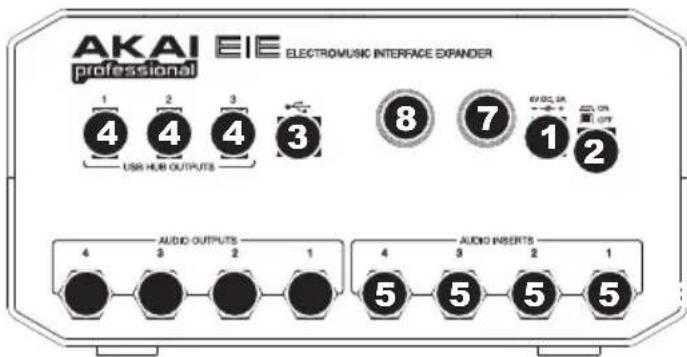

CARATTERISTICHE PANNELLO POSTERIORE

1. INGRESSO CC – Collegare l'adattatore di alimentazione in dotazione (6V, 3A, positiva centrale) a questo livello, quindi collegarlo ad una presa elettrica a parete.
2. INTERRUTTORE DI ALIMENTAZIONE (POWER) – Accende e spegne l'EIE.
3. USB MIDI - Questo collegamento consente di inviare informazioni MIDI da/a un computer. Servirsi di un cavo USB per collegare l'EIE ad un computer.
4. USCITE HUB USB – Si possono collegare ulteriori dispositivi USB (controller, hard drive, ecc.) a queste porte USB. Oltre ad funzionare come un hub USB.
5. INGRESSI AUDIO (INSERT) – Servirsi di cavi standard TRS da 1/4" per collegare questi jack a processori esterni (quali compressori, limitatori, EQ esterni, ecc.). Il segnale sarà preso dopo il controllo di guadagno del canale e inviato prima che l'audio USB del canale sia inviato al computer.
6. USCITE AUDIO - Servirsi di cavi standard TRS da 1/4" per collegare queste uscite a monitor, sistemi di amplificazione, ecc. Il livello delle USCITE AUDIO 1 e 2 è controllato dalla manopola MASTER LEVEL. Il livello delle USCITE AUDIO 3 e 4 è sempre a pieno volume.
7. USCITA MIDI – Servirsi di un cavo MIDI standard a cinque poli per collegare questa uscita all'ingresso MIDI di un dispositivo MIDI esterno.
8. INGRESSO MIDI – Servirsi di un cavo MIDI standard a cinque poli per collegare questo ingresso all'uscita MIDI di un dispositivo MIDI esterno.
