MANUALE UTENTE MINIAK AKAI

CONTENUTI DELLA CONFEZIONE

• Adattatore di alimentazione

• Manuale di riferimento

• Libretto di istruzioni di sicurezza e garanzia

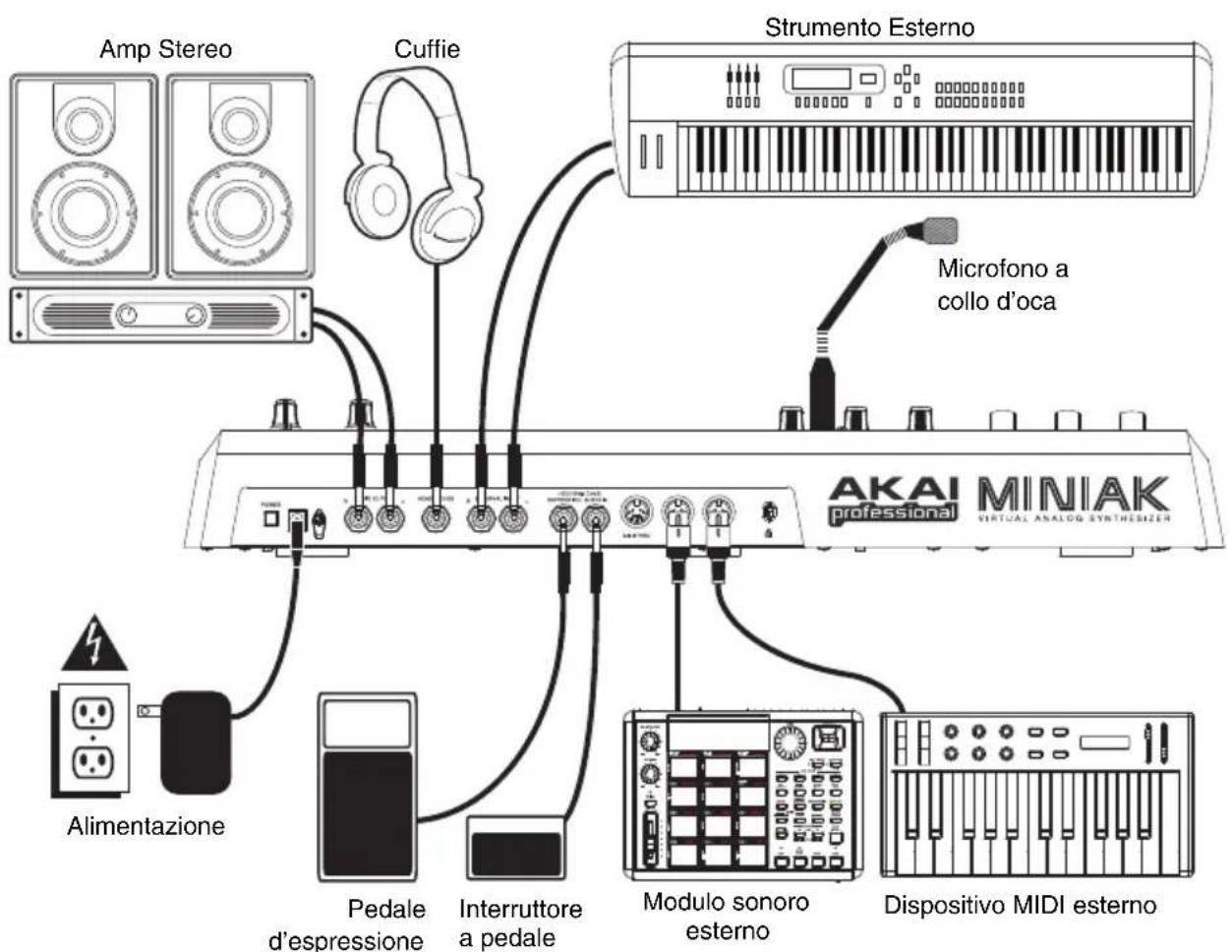

COLLEGAMENTO ALIMENTAZIONE CA

Prima di effettuare qualsiasi collegamento all'alimentazione, assicuratevi che l'interruttore di alimentazione del Miniak sia spento. Quindi, inserire l’adattatore di alimentazione all'ingresso di alimentazione del Miniak e ad una presa di corrente. COLLEGAMENTI AUDIO Stereo. Collegare due cavi a partire dalle uscite sinistra e destra del Miniak ai due ingressi di un amp o di un mixer. Cuffie. Inserire un set di cuffie nel jack cuffie situato sul pannello posteriore.

COLLEGAMENTO DEI FOOT PEDAL

Collegare un pedale di sostegno da tastiera (non incluso) all’ingresso (SUSTAIN). Al momento dell’accensione del Miniak, il Miniak rileverà automaticamente il pedale e si calibrerà su di esso. È inoltre possibile inserire un pedale di espressione a controllo continuo opzionale all’ingresso (EXPRESSION). Alimentazione Amp Stereo Cuffie Pedale d’espressione Interruttore a pedale Strumento Esterno Dispositivo MIDI esterno Modulo sonoro esterno Microfono a collo d’oca14

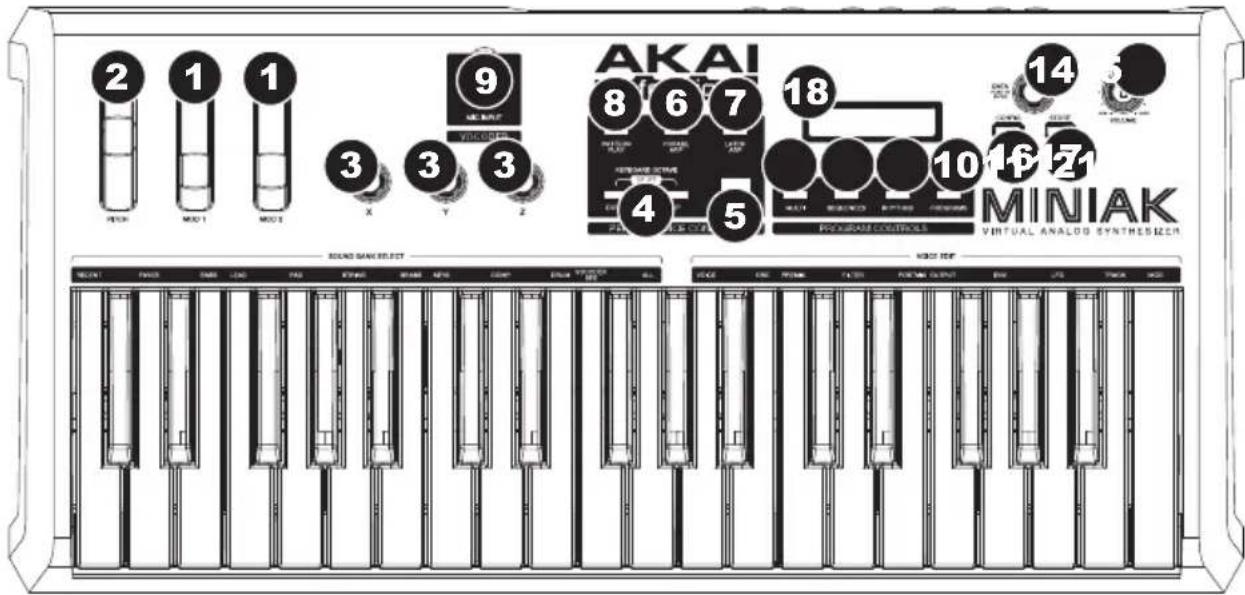

Nonostante le sue dimensioni compatte, il Miniak è dotato di sei potenti comandi in tempo reale. Questi comandi conferiscono alle vostre dita tutta l’eccezionale espressività della sintesi analogica virtuale.

1. Rotelle (MOD1) e (MOD2): La rotella (MOD1) solitamente aggiunge il vibrato. (MOD2) più spesso

2. Rotella del (PITCH): La rotella del (PITCH) tipicamente aumenta o diminuisce l’intensità del pitch di

un’intera fase, consentendo di desintonizzare il suono delicatamente o pesantemente.

3. Manopole (X/Y/Z): Alle manopole (X/Y/Z) sono assegnati diversi effetti a seconda del programma.

COMANDI DI PRESTAZIONE

I tasti di prestazione sono raggruppati a sinistra del display.

4. [OCTAVE]: È possibile estendere l’ampiezza di riproduzione del Miniak servendosi dei due tasti

[OCTAVE]. Ad ogni pressione del tasto [DOWN] o [UP] si passa alla trasposizione di un’ottava. Il giusto tasto si illumina sempre più all’aumentare della trasposizione delle ottave.

5. [TAP TEMPO]: Il LED [TAP TEMPO] lampeggia sempre al tempo corrente. Battere il pulsante al

tempo desiderato per determinare il tempo. (Per un controllo più fine, è anche possible mantenere la pressione sul tasto [TAP TEMPO] e girare la MANOPOLA DATA.)

6. [PHRASE ARP]: Servirsi di [PHRASE ARP] per cogliere e riprodurre i riff che vengono suonati sulla

7. [LATCH ARP]: [LATCH ARP] funziona come un pedale di sostegno. Quando [LATCH ARP] è

selezionato, le note continuano a suonare anche dopo aver tolto le mani dalla tastiera. Premere [LATCH ARP] una seconda volta per spegnere la funzione.

8. [PATTERN PLAY]: [PATTERN PLAY] funziona con le impostazioni. Quando [PATTERN PLAY] si

illumina, la funzione di accompagnamento è attiva, permettendovi di innescare Sequenze e Ritmi all’interno della Modalità di Multi. Quando [PATTERN PLAY] non è illuminato, tutte le funzioni di sequenziamento sono disabilitate, ed il Miniak suona unicamente i tasti che vengono premuti.

9. INGRESSO MIC: collegare il microfono a collo d’oca in dotazione a questo ingresso. (Va notato che il

microfono verrà bypassato quando viene utilizzata il ingresso audio di sinistra.)15

COMANDI DI PROGRAMMA

Il tasti del comandi di programma accedono alle diverse modalità del Miniak: Programs (programmi), Rhythms (ritmi), Sequences (sequenze) e Multi. Premere uno dei tasti per entrare in quella determinata modalità. Quindi far ruotare la MANOPOLA DATA per ricercare i diversi suoni.

10. PROGRAMS: I programmi sono il cuore del Miniak – i suoi ottoni, bassi, percussioni, pad, ed altri suoni

analogici virtuali. Per saltare ad una determinata categoria di Programma, mantenere la pressione sul tasto [PROGRAMS] premendo contemporaneamente il tasto bianco adatto sulla tastiera. La categoria "recent" ricorda i Programmi da voi utilizzati di recente. È possibile aggiungere un Programma alla categoria "faves" (favoriti) premendo due volte il MANOPOLA DATA.

11. RHYTHMS: Groove di percussioni che comprendono uno o più suoni di percussioni che suonano

ciascuno al proprio Ritmo. Suonare la parte sinistra della tastiera per ascoltare l'interna gamma del groove. Innescare le single percussioni servendovi dei tasti situati sul lato destroy.

12. SEQUENCES: Passaggi melodici che potete comporre ed avviare cromaticamente, iniziando con

13. MULTI: La modalità più potente e sofisticata del Miniak, che combina simultaneamente programmi

multipli, ritmi, schemi e più, in combinazioni potenti ed espressive.

COMANDI DI DATA E VOLUME

14. MANOPOLA DATA – Questa rotella può a sua volta essere utilizzata per aumentare e diminuire i

valori e le impostazioni.

15. MANOPOLA VOLUME – Regola il livello del volume principale del Miniak.

16. [CONFIG]: Le opzioni di configurazione del Miniak. Trasposizione globale e sintonia, curva di velocità

della tastiera, impostazioni MIDI e molto altro.

17. [STORE]: Il tasto [STORE] si illumina in seguito all’apporto di modifiche. Premere questo tasto per

salvare le modifiche.

18. LCD: Il display serve per navigare tra i menu, visualizzare i dati ed apportare modifiche alle opzioni e ai

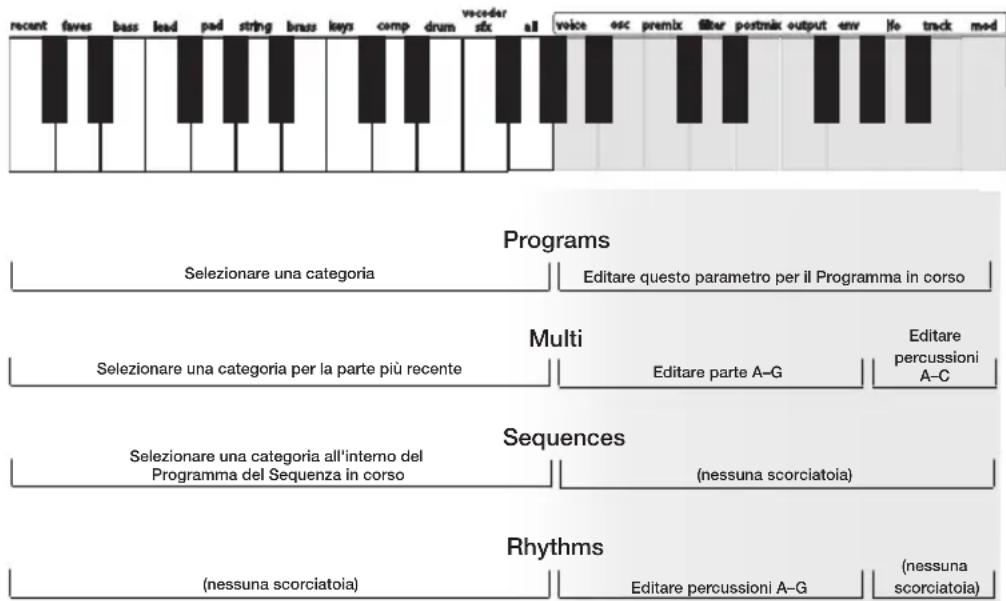

parametri del Miniak. SCORCIATOIE SCORCIATOIE "PREMI-E-MANTIENI" PER IL CERCHIO DELLA COMANDI DI PROGRAMMA Mantenere la pressione su uno dei seguenti tasti: [PROGRAMS], [RHYTHMS], [SEQUENCES] o [MULTI] suonando la tastiera per accedere a varie scorciatoie di editing e di selezione. Il testo stampato al di sopra della tastiera fornisce una chiave a molte di queste scorciatoie. Programs Multi Sequences Rhythms Selezionare una categoriaSelezionare una categoria per la parte più recenteSelezionare una categoria all'interno del Programma del Sequenza in corsoEditare questo parametro per il Programma in corsoEditare parte A–GEditare percussioni A–C (nessuna scorciatoia)Editare percussioni A–G(nessuna scorciatoia)(nessuna scorciatoia)16 SCORCIATOIE PER IL PASSAGGIO DA UNA MODALITÀ ALL’ALTRA Accedere a ciascuna di queste scorciatoie tenendo premuto uno dei tasti [PROGRAMS], [RHYTHMS], [SEQUENCES] o [MULTI] (Programmi, Ritmi, Sequenze e Multi) e premendo quindi uno degli altri tasti. [PROGRAMS] (programmi) Premere [MULTI]: imposta il Programma della parte più recente. Premere [SEQUENCES]: imposta il Programma del Sequenza. Premere [RHYTHMS]: imposta il Programma di batteria più recente (unicamente per programmi di batteria).

[MULTI] Premere [PROGRAMS]: passa al Programma più recente di quella parte. Premere [SEQUENCES]: passa al Sequenza della parte più recente (se esistente). Premere [RHYTHMS]: passa al Ritmo del beat più recente (se esistente). [SEQUENCES] (sequenze) Premere [PROGRAMS]: passa al Programma del Sequenza. Premere [MULTI]: imposta il Sequenza della parte più recente. Premere [RHYTHMS]: (nessuna scorciatoia). [RHYTHMS] (ritmi) Premere [PROGRAMS]: passa al Programma delle percussioni più recenti. Premere [MULTI]: imposta il Ritmo del beat più recente. Premere [SEQUENCES]: (nessuna scorciatoia). ALTRE SCORCIATOIE Nella maggior parte delle aree, premendo due volte la manopola di controllo (doppio clic), viene ripristinato il valore predefinito. Scorciatoie specifiche per ciascun pulsante: [OCTAVE]: premere entrambi i tasti [OCTAVE] contemporaneamente per tornare alla gamma di ottave predefinita da C3 a C6.

[TAP TEMPO]: tenere premuto [TAP TEMPO] e girare la manopola di controllo per una regolazione fine del tempo.

[PROGRAMS]: quando si modifica un parametro, tenere premuta la manopola di controllo e muovere una manopola (X/Y/Z) per assegnarla a quel parametro.

[MULTI]: per ciascuna parte, tenere premuto [MULTI] e muovere un cursore o la rotella del pitch per passare alle opzioni di assegnazione del controller per quella determinata parte. Procedere allo stesso modo con le manopole (X/Y/Z).

EDITARE CON IL MINIAK

Appena fuori dalla sua confezione, il Miniak offre tutti gli eccezionali suoni e le funzioni che la maggior parte degli utenti possano desiderare. Ma, nel caso in cui siate un utente potente, troverete un’infinità di capacità di editing di facile accesso. Per indagare in profondità le capacità del Miniak, premere la MANOPOLA DATA per editare i parametri associati alla modalità operativa corrente (Programs, Multis, Sequences, Rhythms o Config). La luce relativa alla modalità in corso di esecuzione diventerà rossa quando inizierete le operazioni di editing. Girare la MANOPOLA DATA per far scorrere i vari parametri. Premere e girare la MANOPOLA DATA per editare; premere ulteriormente per accettare le modifiche . Premere la MANOPOLA DATA due volte in successione rapida per resettare un parametro al suo valore originario (di fabbrica). Per ulteriori dettagli sull’editing, vedi il manuale di riferimento. Il tasto [STORE] si illumina quando sono state effettuate modifiche. Premere questo tasto per salvare le modifiche apportate.17
