Produkttyp	Virtueller analoger Synthesizer
Marke	AKAI
Modell	MINIAK
Stromversorgung	Netzteil (Stromkabel enthalten)
Audioanschlüsse	Stereoausgänge L/R, Mikrofoneingang, Kopfhöreranschluss, Sustain-Eingang, Expression-Eingang
MIDI-Anschlüsse	MIDI-Eingang/-Ausgang (nicht spezifiziert, aber wahrscheinlich)
Hauptbedienelemente	Räder MOD1, MOD2, PITCH-Rad, Potentiometer X/Y/Z, Tasten OCTAVE, TAP TEMPO, PHRASE ARP, LATCH ARP, PATTERN PLAY
Betriebsmodi	Programs, Rhythms, Sequences, Multi
Erweiterte Funktionen	Arpeggiator, Riff-Aufnahme, Parameterbearbeitung, Controller-Zuordnung
Mitgeliefertes Zubehör	Richtmikrofon, Bedienungsanleitung, Referenzhandbuch, Sicherheitsheft
Anzeige	LCD-Bildschirm für Navigation und Parameter
Sicherheit	Detaillierte Hinweise im beiliegenden Heft

Häufig gestellte Fragen - MINIAK AKAI

Wie schließe ich das Miniak an einen Verstärker an?

Verwenden Sie zwei Audiokabel, um die linken und rechten Ausgänge des Miniak mit den Eingängen des Verstärkers oder Mischpults zu verbinden.

Wie verwende ich das mitgelieferte Richtmikrofon?

Schließen Sie das Mikrofon an den MIC-Eingang auf der Rückseite an. Beachten Sie, dass das Mikrofon stummgeschaltet wird, wenn der linke Audioeingang verwendet wird.

Wie wechsle ich die Programm-Kategorie?

Halten Sie die Taste [PROGRAMS] gedrückt, während Sie die entsprechende weiße Taste auf der Tastatur drücken, um eine Kategorie auszuwählen.

Wie speichere ich eine Änderung im Miniak?

Nach dem Vornehmen von Änderungen leuchtet die Taste [STORE] auf. Drücken Sie sie, um die Änderungen im aktuellen Programm zu speichern.

Wie setze ich den Standard-Oktavbereich zurück?

Drücken Sie gleichzeitig die beiden Tasten [OCTAVE] (DOWN und UP), um zum Standardbereich C3 bis C6 zurückzukehren.

Wie weise ich einem Drehregler (X/Y/Z) einen Parameter zu?

Halten Sie im Parameterbearbeitungsmodus die DATA-Taste gedrückt und drehen Sie den gewünschten Regler, um ihn zuzuweisen.

Was macht der Modus 'Multi'?

Der Modus Multi ermöglicht die gleichzeitige Verwendung mehrerer Programme, Rhythmen und Sequenzen. Die linke Seite der Tastatur spielt die vollständige Sequenz, die rechte startet einzelne Drum-Sequenzen.

Wie stelle ich das Tempo manuell ein?

Tippen Sie die Taste [TAP TEMPO] im gewünschten Rhythmus. Für eine präzise Einstellung halten Sie die Taste gedrückt und drehen Sie den DATA-Regler.

Wie verwende ich die LATCH ARP-Funktion?

Drücken Sie [LATCH ARP], um die gespielten Noten auch nach dem Loslassen der Tastatur zu halten. Drücken Sie erneut, um zu deaktivieren.

Kann ich ein Expression-Pedal anschließen?

Ja, schließen Sie ein progressives Expression-Pedal an den EXPRESSION-Eingang auf der Rückseite an. Das Miniak erkennt und kalibriert das Pedal automatisch beim Start.

BEDIENUNGSANLEITUNG MINIAK AKAI

KURZANLEITUNG DEUTSCH (17 – 20)

BOX CONTENTS

• Miniak
• Gooseneck microphone
• Power adapter
• Quickstart Guide
  • Reference Manual

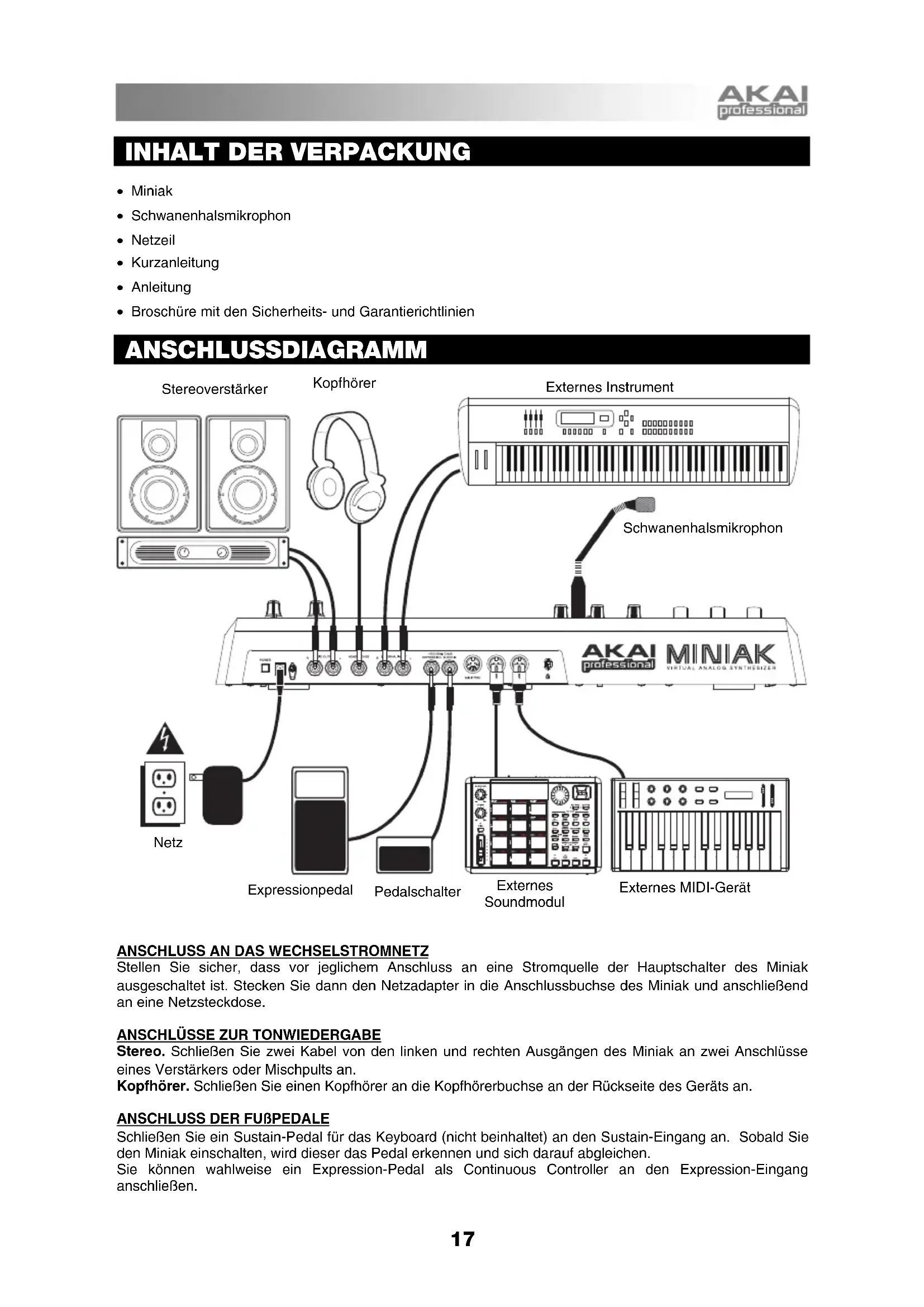

INHALT DER VERPACKUNG

• Miniak
  • Schwanenhalsmikrophon
• Netzeil
• Kurzanleitung
  • Anleitung

- Broschüre mit den Sicherheits- und Garantierichtlinien

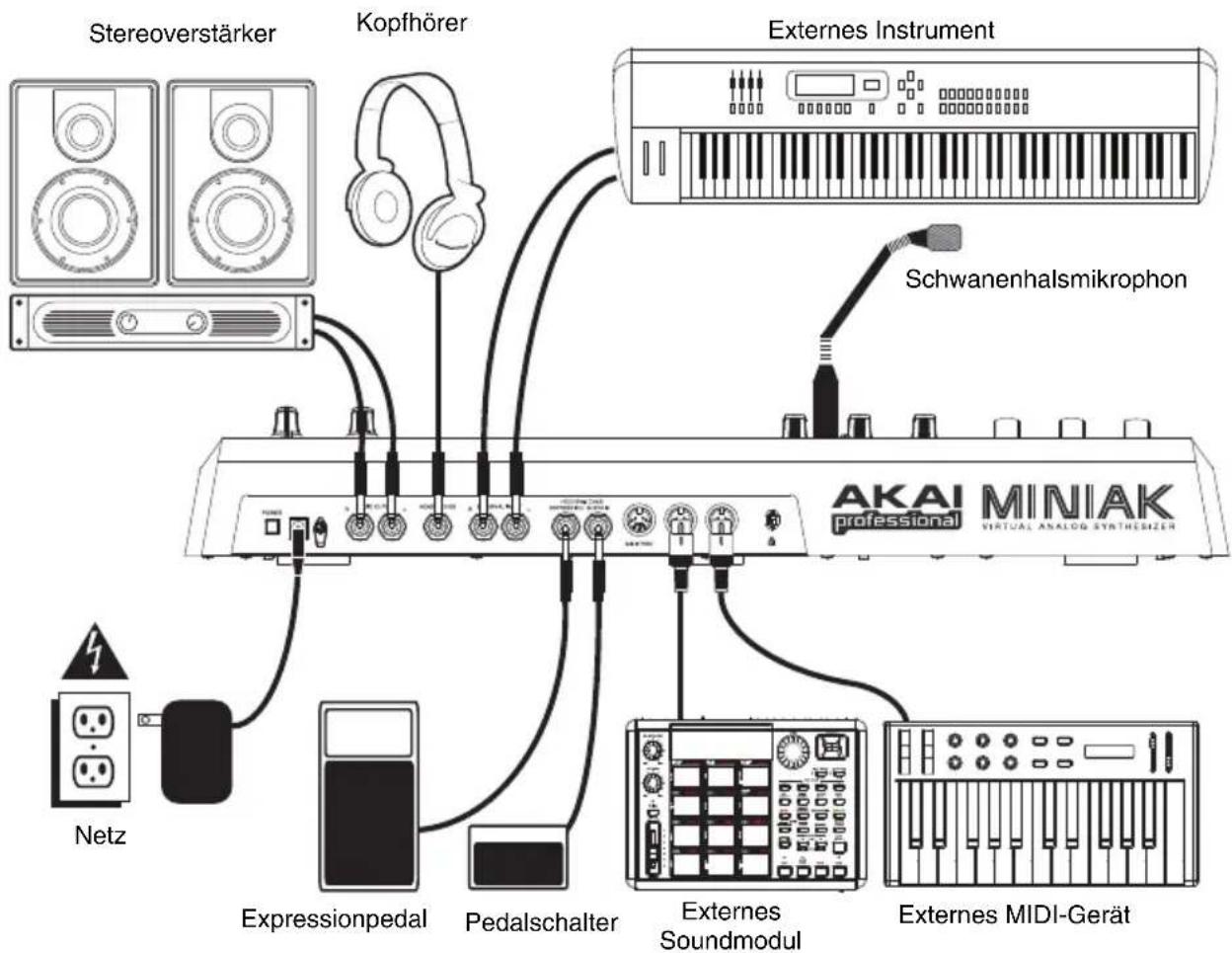

ANSCHLUSSDIAGRAMM

ANSCHLUSS AN DAS WECHSELSTROMNETZ

Stellen Sie sicher, dass vor jeglichem Anschluss an eine Stromquelle der Hauptschalter des Miniak ausgeschaltet ist. Stecken Sie dann den Netzadapter in die Anschlussbuchse des Miniak und anschließend an eine Netzsteckdose.

ANSCHLÜSSE ZUR TONWIEDERGABE

Stereo. Schließen Sie zwei Kabel von den linken und rechten Ausgängen des Miniak an zwei Anschlüsse eines Verstärkers oder Mischpults an.

Kopfhörer. Schließen Sie einen Kopfhörer an die Kopfhörerbuchse an der Rückseite des Geräts an.

ANSCHLUSS DER FUßPEDALE

Schließen Sie ein Sustain-Pedal für das Keyboard (nicht beinhaltet) an den Sustain-Eingang an. Sobald Sie den Miniak einschalten, wird dieser das Pedal erkennen und sich darauf abgleichen.

Sie können wahlweise ein Expression-Pedal als Continuous Controller an den Expression-Eingang anschließen.

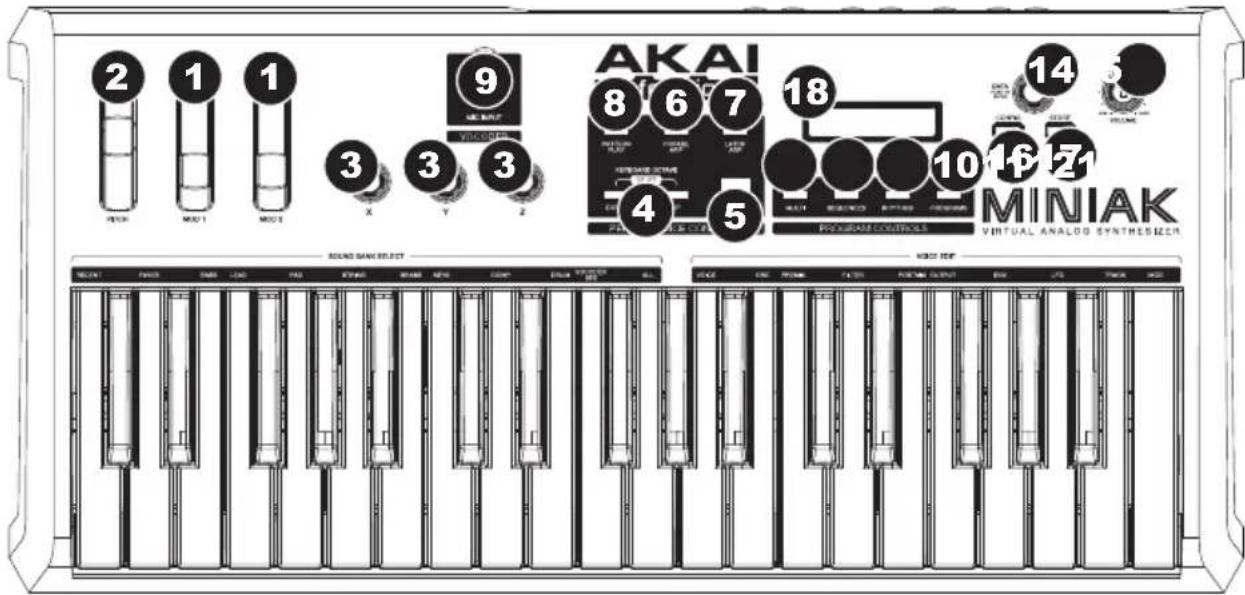

ÜBERBLICK ÜBER DIE BEDIENELEMENTE

Trotz seiner kleinen Größe hat der Miniak sechs leistungsfähige Echtzeit-Controller. Diese Steuerungen ermöglichen es Ihnen, der virtuellen Analogsynthese eine unglaubliche Expressivität zu verleihen.

1. Rädern (MOD1) und (MOD2): Im allgemeinen fügt der (MOD1)-Rads Vibrato hinzu. (MOD2) tastet meist den Filter ab.
2. (TONLAGE) Rad: Die typische Verwendung des (TONLAGE) Rads dient zur Hebung oder Senkung der Tonlage um eine ganze Stufe, was es Ihnen ermöglicht, Ihren Sound sanft oder stark umzustimmen.
3. (X/Y/Z)-Regler: Die (X/Y/Z)-Regler haben verschiedene, vom jeweiligen Programm abhängige Effekte.

LEISTUNG-CONTROLLER

Die Leistungstasten sind als Gruppe zur Linken der Anzeige angeordnet.

1. [OCTAVE]: Erweitern Sie den Spielbereich des Miniak indem Sie die beiden [OCTAVE]-Tasten benutzen. Jedes Drücken der [DOWN]- oder [UP]-Tasten führt zu einer Verlagerung um eine Oktave. Die entsprechende Taste leuchtet mit zunehmender Stärke im gleichen Maß, wie die Verlagerung zunimmt.
2. [TAP TEMPO]: Das [TAP TEMPO]-LED blinkt immer im augenblicklichen Tempo. Um das Tempo zu bestimmen, diese Taste im gewünschten Tempo antippen. (Zur Feineinstellung können Sie auch die [TAP TEMPO]-Taste gedrückt halten und den DATAREGLER drehen.)
3. [PHRASE ARP]: Verwenden Sie [PHRASE ARP] um Riffs, welche Sie auf dem Keyboard spielen, aufzunehmen und Wiederzugeben.
4. [LATCH ARP]: [LATCH ARP] funktioniert wie ein Sustain-Pedal. Wenn [LATCH ARP] gewählt wurde, werden Noten sogar nachdem Sie das Keyboard nicht weiter betätigen weitergespielt. Drücken Sie [LATCH ARP] ein zweites Mal, um diese Funktion auszuschalten.
5. [PATTERN PLAY]: [PATTERN PLAY] funktioniert zusammen mit Multis. Sobald [PATTERN PLAY] aufleuchtet, ist die Begleitfunktion aktiv und ermöglicht es Ihnen, Sequenzen und Rhythmen innerhalb des Multi-Modus auszulösen. Wenn [PATTERN PLAY] nicht aufleuchtet, bedeutet dies, dass sämtliche Reihenfolgefunktionen ausgeschaltet sind und der Miniak spielt nur die Tasten, welche Sie drücken.
6. MIC INPUT: Dieser Eingang dient zum Anschluss des beiliegenden Schwanenhalsmikrophons. (Beachten Sie, dass das Mikrophon bei Verwendung des linken Audioeingangs überbrückt wird.)

PROGRAMME-CONTROLLER

Die Tasten des Programme-Controller ermöglichen Zugang zu den verschiedenen Betriebsarten des Miniak: Programs (Programme), Rhythms (Rhythmen), Sequences (Sequenzen) und Multi. Drücken Sie eine der Tasten, um diese Betriebsart abzurufen. Drehen Sie dann den DATAREGLER, um verschiedene Töne zu erzeugen.

1. PROGRAMS: Die Programme sind das Herzstück des Miniak - die Lead-, Bass-, Drum-, Pad- und andere virtuelle Analogtöne. Um zu einer bestimmten Programmkategorie zu gelangen, halten Sie die [PROGRAMS]-Taste gedrückt, während Sie die entsprechende weiße Taste auf dem Keyboard drücken. Die Kategorie "Vorher" speichert die Programme, welche Sie kurz vorher benutzt haben. Fügen Sie ein Programm zur Kategorie "Faves" hinzu, indem Sie den DATAREGLER zweimal drücken.
2. RHYTHMS: Schlagzeug-Kompositionen, welche aus einem oder mehreren Trommeltönen bestehen, wobei jeder dieser in seinem eigenen Rhythmus spielt. Spielen Sie die linke Seite des Keyboards, um das gesamte Stück zu hören. Rufen Sie individuelle Trommeln mit den Tasten auf der rechten Seite ab.
3. SEQUENCES: Melodische Passagen, welche Sie komponieren und dann, beginnend mit einem beliebigen Ton, in Halbtönen fortschreitend abrufen können.
4. MULTI: Dies ist die stärkste und raffinierteste Betriebsart des Miniak, welche mehrere Programme, Rhythmen, Tonmuster und weitere im Simultanbetrieb zu noch leistungs- und ausdrucksfähigeren Kombinationen zusammenfügt.

DATA- UND LAUTSTÄRKE-CONTROLLER

1. DATAREGLER – Dieses Regler wird auch zum Ändern von Werten oder Einstellungen verwendet.
2. LAUTSTÄRKE-REGLER – Adjustiert die Master-Lautstärke des Miniak.
3. [CONFIG]: Die Konfigurationsoptionen des Miniak. Umfassende Verlagerungen und Einstellungen, Geschwindigkeitsverlauf des Keyboards, MIDI-Einstellungen und mehr.
4. [STORE]: Die [STORE]-Taste leuchtet immer dann auf, wenn Sie editiert haben. Drücken Sie diese, um Ihre Veränderungen abzuspeichern.
5. LCD: Das Display wird zur Navigation durch Menüs, zur Datenanzeige und zur Anzeige der Werteänderungen der Optionen und Parameter des Miniak verwendet.

TASTENKOMBINATIONEN

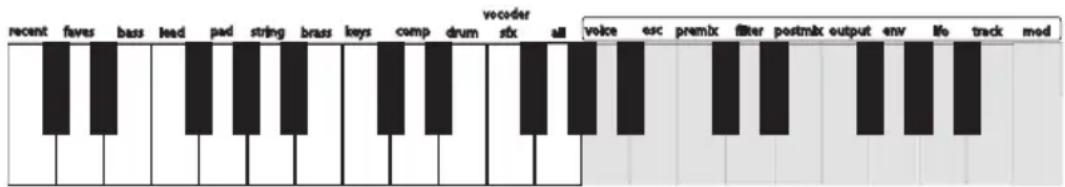

SCHNELLBEDIENUNG DES PROGRAMME-CONTROLLER MIT DRÜCKEN UND FESTHALTEN

Halten Sie eine der Tasten [PROGRAMS], [RHYTHMS], [SEQUENCES] oder [MULTI] gedrückt, während Sie das Keyboard bedienen, um auf verschiedene Editier- und Auswahlfunktionen zugreifen zu können.

Die sich über dem Keyboard befindliche Beschriftung dient als Anleitung für viele dieser Tastenkombinationen.

Programs
Kategorie auswählen
Parameter für gewähltes Programm editieren
Multi
Kategorie für zuletzt gewählten Teil auswählen
Teil A-G editieren
Trommel A-C editieren
Sequences
Kategorie für das derzeitige Programmsequenz wählen
(keine Tastenkombination)
Rhythms
(keine Tastenkombination)
Edit drum A-G
(keine Tasten- kombination)

TASTENKOMBINATIONEN FÜR SCHNELLEN MODUSWECHSEL

Die nachstehenden Tastenkombinationen, bei denen eine der Tasten [PROGRAMS], [RHYTHMS], [SEQUENCES] oder [MULTI] und eine weitere Taste gedrückt werden, gestatten schnelle Moduswechsel.

Mit [PROGRAMS]

[MULTI] drücken: Programm des kurz zuvor gespielten Stückes einstellen.

[SEQUENCES] drücken: Programmsequenz einstellen.

[RHYTHMS] drücken: kurz zuvor verwendetes Schlagzeugprogramm einstellen (nur für Schlagzeugprogramme).

Mit [MULTI]

[PROGRAMS] drücken: zum Programm des zuletzt gespielten Stückes navigieren.

[SEQUENCES] drücken: zum Programmsequenz des zuletzt gespielten Stückes navigieren (falls vorhanden).

[RHYTHMS] drücken: zum Rhythmus des letzten Takts navigieren (falls vorhanden).

Mit [SEQUENCES]

[PROGRAMS] drücken: zum Programmsequenz navigieren.

[MULTI] drücken: Sequenz des zuletzt gespielten Stückes einstellen.

[RHYTHMS] drücken: (keine gültige Tastenkombination).

Mit [RHYTHMS]

[PROGRAMS] drücken: zum Programm des zuletzt gespielten Schlagzeugs navigieren.

[MULTI] drücken: den Rhythmus des zuletzt verwendeten Takts einstellen.

[SEQUENCES] drücken: (keine gültige Tastenkombination).

ANDERE TASTENKOMBINATIONEN

Ein zweimaliges Drücken (Doppelklick) des Steuerreglers führt in den meisten Bereichen zur Rückstellung auf den vom Werk eingestellten Wert. Tastenspezifische Kombinationen:

[OCTAVE]: Werden beide [OCTAVE]-Tasten gleichzeitig gedrückt, erfolgt die Rücksetzung auf den vom Werk eingestellten Oktavbereich C3 bis C6.

[TAP TEMPO]: [TAP TEMPO] gedrückt halten und durch Drehen des Steuerreglers das Tempo feineinstellen.

[PROGRAMS]: Bei Änderung eines Parameters den Steuerregler gedrückt halten und durch Betätigen eines (X/Y/Z)-Reglers diesen Regler dem Parameter zuordnen.

[MULTI]: Für jeden Abschnitt die [MULTI]-Taste herunterdrücken und mit dem Schieberegler oder dem Tonhöhenrad zu den Optionen für die Steuerungsbelegung dieses Abschnitts navigieren. Das Gleiche kann mit den (X/Y/Z)-Reglern gemacht werden.

EDITIEREN MIT DEM MINIAK

Kaum ausgepackt bietet der Miniak alle die coolen Sounds und Bedienfunktionen, welche die meisten Benutzer wollen. Falls Sie jedoch ein professioneller Benutzer sind, werden Sie eine Vielfalt an leicht zu bedienenden Editierfunktionen entdecken.

Um die gesamten Möglichkeiten des Miniak zu erschließen, drücken Sie den DATAREGLER und können dann die mit dem augenblicklichen Betriebsmodus (Programme, Multis, Konfiguration, Tonmuster oder Rhythmen) in Verbindung stehenden Parameter editieren. Die Leuchtanzeige des augenblicklichen Betriebsmodus wird in Rot aufleuchten, sobald Sie mit dem Editieren beginnen.

Die [STORE]-Taste leuchtet immer dann auf, wenn Sie Editiert haben. Drücken Sie diese, um Ihre Veränderungen abzuspeichern.

Drehen Sie den DATAREGLER, um verschiedene Parameter zu durchlaufen. Drücken und drehen Sie den DATAREGLER zum Editieren; zum Bestätigen Ihrer Änderungen drücken Sie diesen erneut.

Drücken Sie den DATAREGLER zweimal schnell hintereinander, um den Parameter auf den vom Werk eingestellten Wert zurückzusetzen.

Wesentlich mehr Einzelheiten zum Editieren können aus der Anleitung entnommen werden.
