BEDIENUNGSANLEITUNG SynthStation 49 AKAI

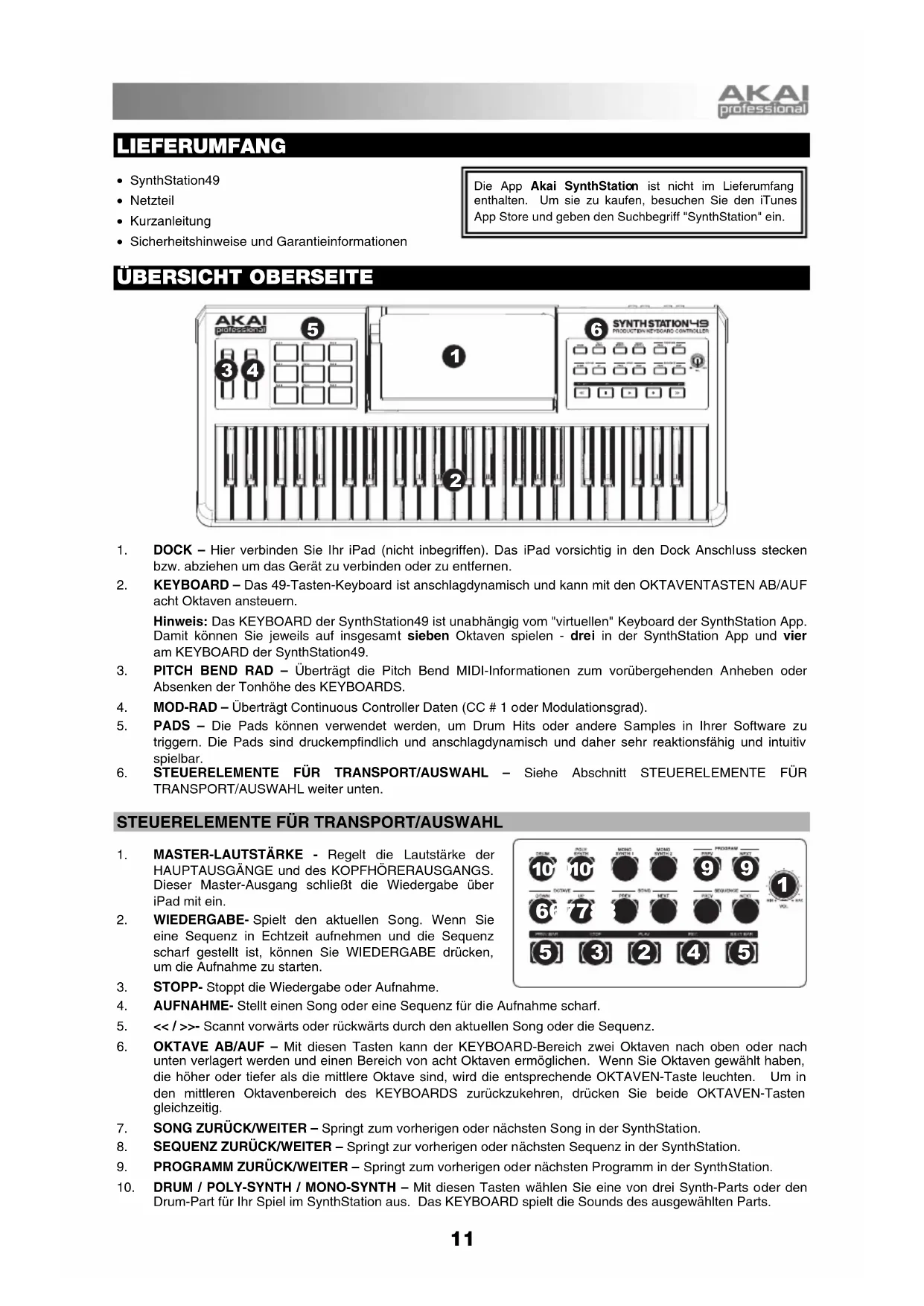

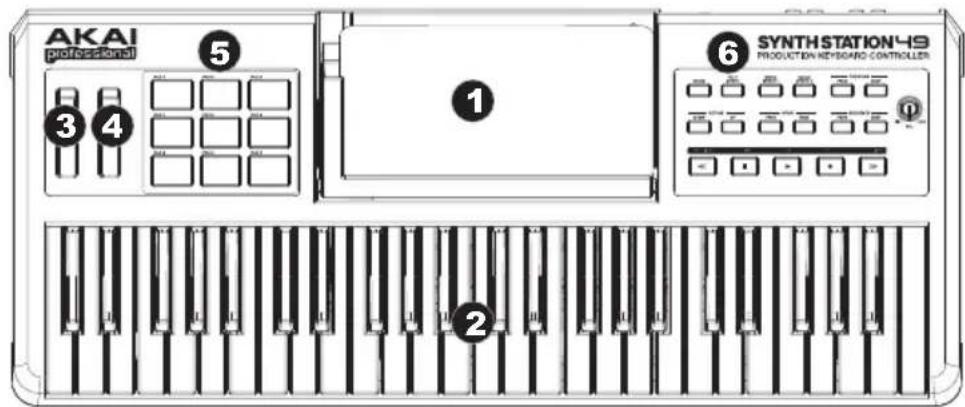

• SynthStation49 • Netzteil • Kurzanleitung • Sicherheitshinweise und Garantieinformationen ÜBERSICHT OBERSEITE

1. DOCK – Hier verbinden Sie Ihr iPad (nicht inbegriffen). Das iPad vorsichtig in den Dock Anschluss stecken

bzw. abziehen um das Gerät zu verbinden oder zu entfernen.

2. KEYBOARD – Das 49-Tasten-Keyboard ist anschlagdynamisch und kann mit den OKTAVENTASTEN AB/AUF

acht Oktaven ansteuern. Hinweis: Das KEYBOARD der SynthStation49 ist unabhängig vom "virtuellen" Keyboard der SynthStation App. Damit können Sie jeweils auf insgesamt sieben Oktaven spielen - drei in der SynthStation App und vier am KEYBOARD der SynthStation49.

3. PITCH BEND RAD – Überträgt die Pitch Bend MIDI-Informationen zum vorübergehenden Anheben oder

Absenken der Tonhöhe des KEYBOARDS.

4. MOD-RAD – Überträgt Continuous Controller Daten (CC # 1 oder Modulationsgrad).

5. PADS – Die Pads können verwendet werden, um Drum Hits oder andere Samples in Ihrer Software zu

triggern. Die Pads sind druckempfindlich und anschlagdynamisch und daher sehr reaktionsfähig und intuitiv spielbar.

6. STEUERELEMENTE FÜR TRANSPORT/AUSWAHL – Siehe Abschnitt STEUERELEMENTE FÜR

TRANSPORT/AUSWAHL weiter unten.

STEUERELEMENTE FÜR TRANSPORT/AUSWAHL

1. MASTER-LAUTSTÄRKE - Regelt die Lautstärke der

HAUPTAUSGÄNGE und des KOPFHÖRERAUSGANGS. Dieser Master-Ausgang schließt die Wiedergabe über iPad mit ein.

2. WIEDERGABE- Spielt den aktuellen Song. Wenn Sie

eine Sequenz in Echtzeit aufnehmen und die Sequenz scharf gestellt ist, können Sie WIEDERGABE drücken, um die Aufnahme zu starten.

3. STOPP- Stoppt die Wiedergabe oder Aufnahme.

4. AUFNAHME- Stellt einen Song oder eine Sequenz für die Aufnahme scharf.

5. << / >>- Scannt vorwärts oder rückwärts durch den aktuellen Song oder die Sequenz.

6. OKTAVE AB/AUF – Mit diesen Tasten kann der KEYBOARD-Bereich zwei Oktaven nach oben oder nach

unten verlagert werden und einen Bereich von acht Oktaven ermöglichen. Wenn Sie Oktaven gewählt haben, die höher oder tiefer als die mittlere Oktave sind, wird die entsprechende OKTAVEN-Taste leuchten. Um in den mittleren Oktavenbereich des KEYBOARDS zurückzukehren, drücken Sie beide OKTAVEN-Tasten gleichzeitig.

7. SONG ZURÜCK/WEITER – Springt zum vorherigen oder nächsten Song in der SynthStation.

8. SEQUENZ ZURÜCK/WEITER – Springt zur vorherigen oder nächsten Sequenz in der SynthStation.

9. PROGRAMM ZURÜCK/WEITER – Springt zum vorherigen oder nächsten Programm in der SynthStation.

10. DRUM / POLY-SYNTH / MONO-SYNTH – Mit diesen Tasten wählen Sie eine von drei Synth-Parts oder den

Drum-Part für Ihr Spiel im SynthStation aus. Das KEYBOARD spielt die Sounds des ausgewählten Parts. Die App Akai SynthStatio

ist nicht im Lieferumfang enthalten. Um sie zu kaufen, besuchen Sie den iTunes App Store und geben den Suchbegriff "SynthStation" ein.

1. NETZEINGANG - Verbinden Sie ein 6V

DC - 3A Netzteil (mittlerer Pin mit positiver Polarität) mit dieser Buchse und einer Steckdose.

2. NETZSCHALTER - Schaltet die

SynthStation49 ein oder aus.

3. USB-ANSCHLUSS - Stecken Sie ein Standard-USB-Kabel (nicht im Lieferumfang enthalten) in diese Buchse

und in den USB-Anschluss Ihres Computers. Wenn Sie die SynthStation49 mit Ihrem Mac oder PC verbinden, kann sie als USB-MIDI-Controller verwendet werden. Die SynthStation49 ist klassenkonform und kann ohne separate Treiberinstallation verwendet werden.

4. HAUPTAUSGÄNGE - Schließen Sie ein Lautsprechersystem oder ein anderes Ausgabegerät mithilfe von 1/4"

(6,3mm)-Kabeln an diese Ausgänge an. Sie können die Lautstärke dieser Ausgänge mit dem MASTER- LAUTSTÄRKEREGLER einstellen.

5. SUSTAIN PEDAL INPUT – Verbinden Sie ein 1/4" (6,3mm) TS Sustain-Pedal (separat erhältlich) mit diesem

6. KOPFHÖRERAUSGANG - Schließen Sie 1/8" (3,5mm) Stereo-Kopfhörer an diesen Ausgang an. Sie können

die Lautstärke dieses Ausgangs mit dem MASTER-LAUTSTÄRKEREGLER einstellen. FEHLERBEHEBUNG Wenn Sie irgendwelche Probleme im Zusammenhang mit einer verzögerten, fehlerhaften oder gar fehlenden Reaktion der Software haben, versuchen Sie eine der folgenden Lösungen:

• Schließen Sie die SynthStation App und steigen Sie komplett aus, damit die App nicht im Hintergrund weiterläuft (Multitasking). Öffnen Sie die App dann erneut

• Trennen Sie die Verbindung Ihres iPad zur SynthStation49 und schließen Sie es danach erneut an.

• Stellen Sie sicher, dass Ihr iPad ordnungsgemäß mit der SynthStation49 verbunden ist. Um dies zu tun, wählen Sie Einstellungen Allgemein Info auf Ihrem iPad und scrollen anschließend zum unteren Rand der Seite. "SynthStation49" sollte nun angezeigt werden.

• Schalten Sie Ihr iPad zuerst aus und anschließend wieder an und öffnen dann die SynthStation App.

• Schalten Sie die SynthStation49 zuerst aus und danach wieder ein. (Wenn Sie das Gerät über ihren USB- Anschluss mit Strom versorgen, trennen Sie das Gerät und schließen es danach wieder an Ihren Computer an. Versuchen Sie auch die SynthStation49 an einen USB-Anschluss Ihres Computers anzuschließen – nicht an einen USB-Hub.)

• Löschen Sie die SynthStation App von Ihrem iPad und laden Sie sie danach erneut herunter. (Vergewissern Sie sich, dass Sie eine Sicherungskopie der App auf Ihrem Computer gespeichert haben bevor Sie sie von Ihrem iPad löschen.) APPS Die App Akai SynthStation ist nicht im Lieferumfang enthalten. Um sie zu kaufen, besuchen Sie www.synthstationapp.com oder den iTunes App Store und geben den Suchbegriff "SynthStation" ein. Für die vollständige Liste der anderen Apps, die SynthStation49 unterstützen, besuchen Sie www.synthstationapp.com

TECHNISCHE DATEN Keyboard-Tasten: 49 (anschlagdynamisch) Pads: 9 (anschlagdynamisch) Eingänge/Ausgänge: 2 1/4" (6,3mm) Hauptausgänge 1 1/8" (3,5mm) Stereo-Kopfhörerausgang 1 USB-Anschluss 1 1/4" (6,3mm) Sustain-Pedal-Eingang Stromversorgung: 6V DC, 3A, mittlerer Pin mit positiver Polarität, Abmessungen: 737mm x 330mm x 191mm / 29" x 13" x 7.5" (Breite x Tiefe (Dock eingeklappt) x Höhe (Dock ausgeklappt)) Gewicht: 3,4kg / 7,5 lb
