Tipo di prodotto	Catena Hi-Fi con lettore DVD/CD, sintonizzatore FM/AM, USB e amplificatore integrato
Marca	JVC
Modello	CAUXG950
Potenza di uscita	160 W (80 W + 80 W) su 6 Ω, 10% DHT
Dimensioni (unità principale)	166 mm × 252 mm × 304 mm (L × A × P)
Peso (unità principale)	5,4 kg
Dimensioni dei diffusori	160 mm × 250 mm × 179 mm (L × A × P) ciascuno
Peso dei diffusori	2,2 kg ciascuno
Alimentazione	CA 230 V, 50 Hz
Consumo elettrico	155 W (funzionamento), 18 W (standby), <1 W (modalità ECO)
Formati disco supportati	DVD Video, DVD-VR, CD Audio, CD Video, SVCD, CD-R/RW, DVD±R/RW, DVD-ROM (MP3/WMA/WAV)
Formati file USB	MP3, WMA, WAV, JPEG, MPEG-1, MPEG-2, DivX

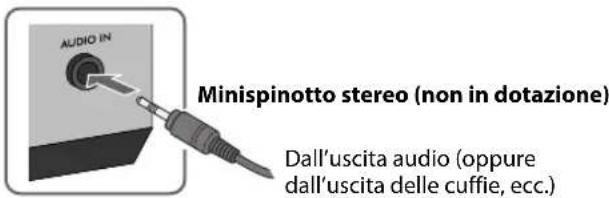

Ingressi audio	Presa AUDIO IN 3,5 mm stereo, ingresso TV (Péritel), USB MEMORY REC/PLAY
Uscite audio	Presa cuffie 3,5 mm, uscita subwoofer (SUBWOOFER OUT), uscita digitale ottica
Uscite video	Péritel (Composite, Y/C, RGB), video componente (Y, Pb, Pr)
Gamma di frequenze sintonizzatore FM	87,50 MHz – 108,00 MHz
Gamma di frequenze sintonizzatore AM	522 kHz – 1629 kHz
Funzioni audio speciali	MY SOUND, 3D Phonic, Clear Voice, Sound Turbo II, AHB Pro, Surround EALA, modalità ECO

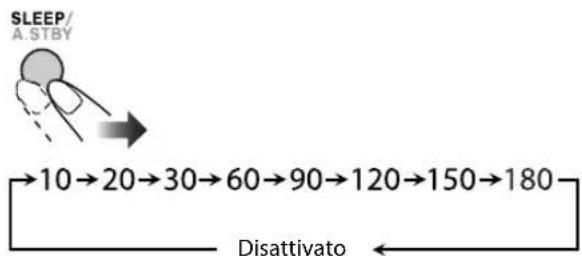

Timer	Timer giornaliero (3 impostazioni), timer di spegnimento (SLEEP), standby automatico
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; per le macchie, utilizzare un panno leggermente inumidito con un detergente neutro. Non utilizzare solventi, benzene o insetticidi.
Istruzioni di sicurezza	Prodotto laser classe 1; non aprire l'involucro; non esporre a pioggia o umidità; assicurare una corretta ventilazione; scollegare in caso di anomalia.
Pezzi di ricambio e riparabilità	Nessun pezzo riparabile dall'utente; affidare qualsiasi riparazione a personale qualificato. Contattare il servizio post-vendita JVC.
Accessori forniti	Telecomando RM-SUXG500VR, batterie (×2), antenna FM, antenna a telaio AM, nucleo di ferrite

Domande frequenti - CAUXG950 JVC

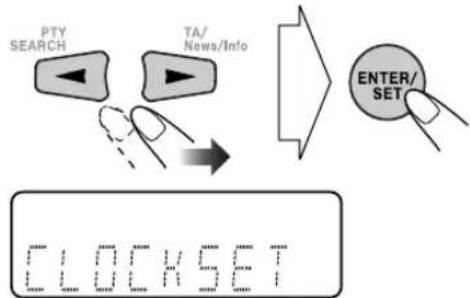

Come impostare l'orologio sulla catena JVC CAUXG950?

Premere più volte CLOCK/TIMER finché non viene visualizzata la modalità di impostazione dell'orologio. Utilizzare i tasti numerici per inserire ore e minuti. Confermare con ENTER/SET. L'orologio integrato si avvia.

Posso registrare CD su una chiavetta USB?

Sì, collegare una chiavetta USB alla presa USB MEMORY REC/PLAY. Inserire un CD, scegliere la prima traccia da registrare, quindi premere CD▶USB REC sull'apparecchio. Il sistema converte le tracce in formato MP3. La registrazione parte automaticamente.

Come ascoltare la radio con il sistema RDS?

Selezionare la banda FM. Premere RDS per visualizzare le informazioni (nome stazione, tipo di programma, testo radio). Per cercare un programma per tipo (PTY), premere PTY SEARCH, scegliere un codice PTY (es. NEWS, SPORT) e lasciare che la catena cerchi tra le stazioni preimpostate.

Cosa fare se il telecomando non funziona?

Verificare che non ci siano ostacoli tra il telecomando e il sensore. Sostituire le batterie rispettando le polarità. Se il problema persiste, scollegare la catena dalla rete elettrica e ricollegarla per resettare il microprocessore.

Come collegare la catena a un televisore?

Utilizzare un cavo Péritel (SCART) o un cavo video componente (Y, Pb, Pr) tra l'uscita della catena e l'ingresso del televisore. Per l'audio, impostare la sorgente su TV SOUND (tasto AUDIO IN/TV). Assicurarsi che la modalità di scansione sia corretta (vedere menu IMMAGINE).

Quali tipi di file USB sono leggibili?

La catena legge i file MP3, WMA, WAV, JPEG, MPEG-1, MPEG-2 e DivX memorizzati su dispositivi USB formattati in FAT16 o FAT32. Collegare un dispositivo USB 2.0 (cavo < 1 m). Selezionare il tipo di file con il tasto FILE TYPE.

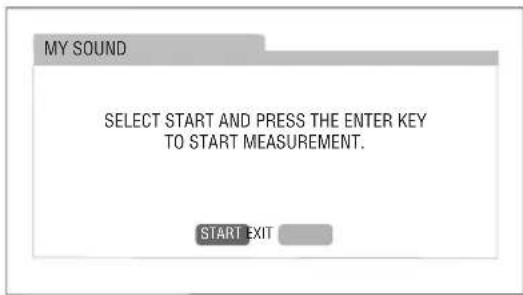

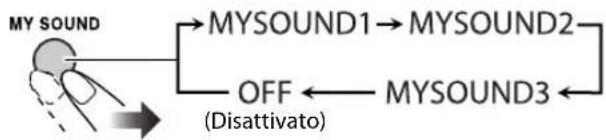

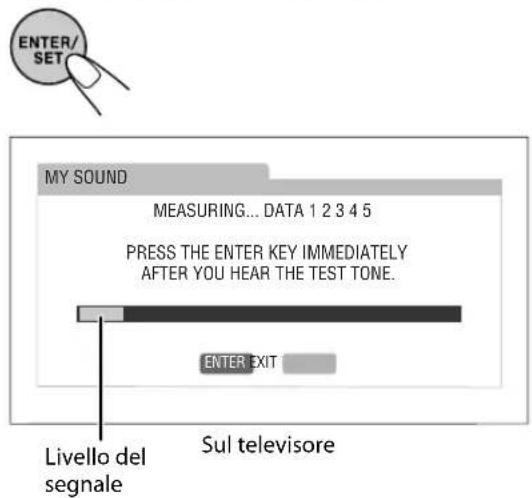

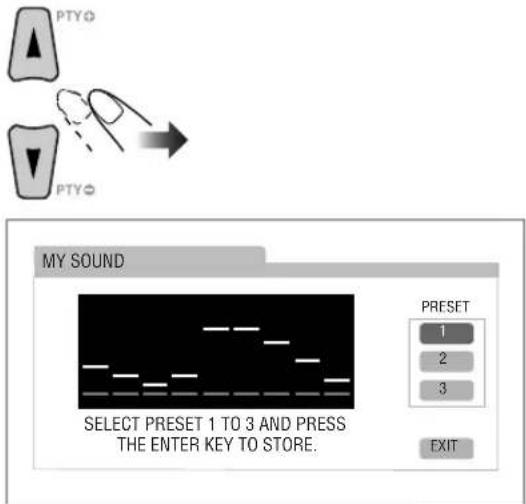

Come utilizzare la funzione MY SOUND per personalizzare l'audio?

Durante la riproduzione, tenere premuto MY SOUND. La catena emette 5 toni di test. Premere il tasto ogni volta che si sente il suono. Dopo la misura, scegliere una preimpostazione (da 1 a 3) e confermare con ENTER/SET. La curva di equalizzazione personalizzata viene memorizzata.

Perché il vassoio del disco non si apre?

Verificare che il cavo di alimentazione sia collegato. Se il blocco genitori è attivo, viene visualizzato LOCKED. Per disattivarlo, tenere premuto il tasto 0/1 (o STANDBY) sull'apparecchio in standby finché non appare UNLOCKED.

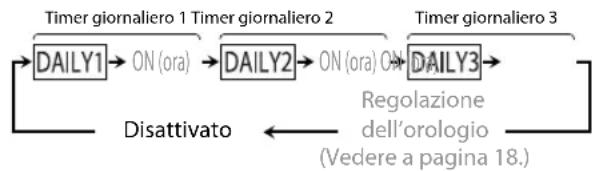

Come programmare il timer giornaliero per svegliarsi con la musica?

Premere CLOCK/TIMER per accedere all'impostazione del timer. Scegliere DAILY 1, 2 o 3. Impostare l'ora di accensione, l'ora di spegnimento, la sorgente (TUNER-FM, DISC, USB, ecc.) e il volume. Mettere la catena in standby. Il timer si attiva all'ora impostata.

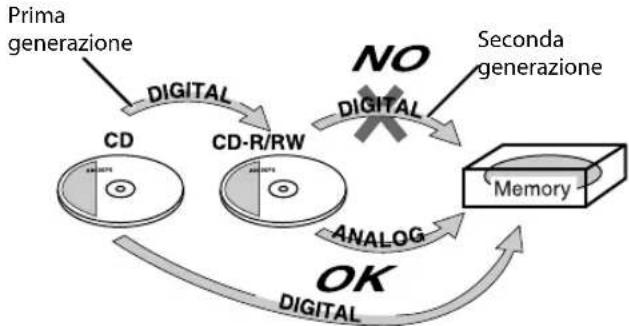

Cosa significa il messaggio 'SCMS VLT' durante la registrazione?

SCMS VLT (Serial Copy Management System Violation) appare se si tenta di registrare una copia digitale di un CD-R o CD-RW già copiato. Il sistema SCMS consente solo copie di prima generazione da un CD originale. Utilizzare un disco originale per la registrazione.

MANUALE UTENTE CAUXG950 JVC

Il tasto è / non scollega in nessun caso la linea principale. Per interrompere completamente l'alimentazione, scollegare il cavo di alimentazione alla presa a muro (la spia STANDBY si spegne).

Se per disconnettere l'apparecchio alla rete si sfila la spina del cavo di alimentazione o dall'accoppiatore elettrico cui è collegata, l'apparecchio stesso rimarrà disponibile per l'uso. - Quando l'unità è in standby, la spia STANDBY si accende in rosso. - Quando l'unità è accesa, la spia STANDBY si spegne. L'accensione può essere controllata anche dal telecomando.

Per ridurre il rischio di shock elettrici, incendi, ecc. 1. Non togliete viti, coperchi o la scatola. 2. Non esponete l'apparecchio alla pioggia e all'umidità.

Per l'Italia:

"Si dichiara che il prodotto di marca JVC è conforme alle prescrizioni del Decreto Ministeriale n.548 del 28/08/95 pubblicato sulla Gazzetta Ufficiale della Repubblica Italiana n.301 del 28/12/95."

• Evitare di ostruire le aperture o i fori di ventilazione con giornali, indumenti etc., in quanto s'impedirebbe al calore di fuoriuscire. Non collocare fiamme libere (es. candele accese) sull'apparecchio.
• Le batterie devono essere smaltite nel rispetto dell'ambiente, attenendosi ai regolamenti locali in materia.
• Non esporre l'apparecchio a pioggia, umidità, gocciolamenti e spruzzi d'acqua ed evitare di sovrapporvi oggetti contenenti liquidi (vasi etc.).

La pressione acustica eccessiva degli auricolari e delle cuffie può causare la perdita dell'udito.

Attenzione: Per una corretta ventilazione

Per prevenire il rischio di scosse elettriche e di incendio ed evitare possibili danni, collocate le apparecchiature nel modo seguente:

1. Parte anteriore: Nessun ostacolo e spazio libero.
2. Lati/Parte superiore/Retro: Lasciare libere le zone indicate delle dimensioni di seguito.
3. Base: Collocare su una superficie piana. Consentire un'adeguata ventilazione dell'impianto appoggiandolo su un tavolinetto alto almeno 10 cm.

1. PRODOTTO LASER DI CLASSE 1 2. ATTENZIONE: Non aprire il coperchio superiore o la scatola. Nessuna parte interna dell'unità richiede manutenzione da parte dell'utente; per la manutenzione rivolgersi al personale qualificato. 3. ATTENZIONE: Radiazione laser di classe 1M visibile e/o invisibile quando aperto. Non osservare direttamente con strumenti ottici. 4. RIPRODUZIONE DELL'ETICHETTA: ETICHETTA DI AVVERTENZA, POSIZIONATA SULLA SUPERFICIE INTERNA DELL'UNITÀ.

CAUTION VALE BE AND/OR INVOLVE CLASS 1M LASER RADIAN WHEN OPEN,DO NOT VIEW DIRECTLY WITH OFFICIAL DETAILS #68625-12001

ATTENTION RAYONNEMENT LASER VOLUME ET/OU INVOLVE DE CLASSES UNI FONE DU OVERT, ME PAS REHARDAN DE PRACTICE AVI DES NTRUMENTS OPTICS

AVISO RADIONOIN LASER DE CLASSES 1M VOLUME TO INVISIBLE CUANDA EXTRA ABETIO,NO MAR DISTRIBUTE CON INSTRUMENTAL OPTIC. (PIR)

VARNING SYNG OCHI BELL OSYNUM LASES STRUNING CLASS 1M,NA DARNA EL AR OPINAO, BRETAKIN, STUDIO WED OPTICK INSTRUMENT. (SHE)

注意 二元或三元（可调 及/或/不调） 的大小1M 的一般一致 光滑度重要 不均之[在]色 LPN

CAUTION VALE BE AND/OR INVOLVE CLASS LASER RADIAN WHEN OPEN, DO NOT SWEAR INTO BAND POA 21 OR 3004 LPH 44600-0504

Questa apparecchiatura è conforme alle direttive e alle norme europee relative alla compatibilità elettromagnetica e alla sicurezza elettrica.

Il rappresentante europeo di Victor Company of Japan, Limited è:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Germania

Informazioni per gli utenti sullo smaltimento delle apparecchiature obsolete

Attenzione:

Questo simbolo è valido solo nell'Unione Europea.

[Unione Europea]

Questo simbolo indica che l'apparecchiatura elettrica ed elettronica a cui è relativo non deve essere smaltita tra i rifiuti domestici generici alla fine della sua vita utile. Il prodotto, invece, va consegnato a un punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche, per il trattamento, il recupero e il riciclaggio corretti, in conformità alle proprie normative nazionali.

Mediante lo smaltimento corretto di questo prodotto, si contribuisce a preservare le risorse naturali e a prevenire potenziali effetti negativi sull'ambiente e sulla salute umana che potrebbero essere provocati, altrimenti, da uno smaltimento inappropriato del prodotto. Per ulteriori informazioni sul punto di raccolta e il riciclaggio di questo prodotto, contattare la sede comunale locale, il servizio di smaltimento rifiuti domestici o il negozio in cui si è acquistato il prodotto.

L'utente è responsabile del conferimento dell'apparecchio a fine vita alle appropriate strutture di raccolta, pena le sanzioni previste dalla vigente legislazione sui rifiuti.

(Per gli utenti aziendali)

Qualora si desideri smaltire il prodotto, visitare la nostra pagina web www.jvc-europe.com per ottenere informazioni sul ritiro del prodotto.

(Per altre nazioni al di fuori dell'Unione Europea)

Qualora si desideri smaltire questo prodotto, effettuare lo smaltimento in conformità alla normativa nazionale applicabile o alle altre leggi della propria nazione relative al trattamento delle apparecchiature elettriche ed elettroniche obsolete.

Introduzione

La ringraziamo per aver acquistato un prodotto JVC. La invitiamo a leggere le presenti istruzioni prima di utilizzare l'apparecchio in modo da poterne sfruttare al meglio le prestazioni.

Precauzioni

Installazione

• Per evitare il surriscaldamento all'interno del sistema, installarlo in una posizione adeguatamente ventilata.

NON installare il sistema vicino a sorgenti di calore o in una posizione esposta a luce solare diretta, polvere o vibrazioni eccessive.

• Installare l'unità in una posizione piana, asciutta e né troppo calda né troppo fredda, con una temperatura compresa tra 5°C e 35°C.
• Lasciare spazio sufficiente tra il sistema e il televisore.
• Per evitare interferenze con il televisore, lasciare spazio sufficiente tra i diffusori e il televisore.

Sorgenti di alimentazione

• Quando si scollega il sistema dalla presa di corrente, tirare sempre la spina e non il cavo.

NON toccare il cavo di alimentazione con le mani bagnate.

Formazione di umidità

L'umidità può condensarsi sulla lente interna del Sistema nei seguenti casi:

• Dopo l'accensione dell'impianto di riscaldamento nel locale di ascolto In un locale umido
• Quando il sistema viene spostato rapidamente da un luogo freddo a un luogo caldo.

Di conseguenza, il sistema può funzionare in modo non corretto. In tal caso, lasciare il sistema acceso per alcune ore fino alla completa evaporazione dell'umidità, quindi scollegare il cavo di alimentazione e ricollegarlo.

Calore interno

• Verificare che vi sia una buona ventilazione attorno al sistema. Una scarsa ventilazione può provocare il surriscaldamento con seguenti danni al sistema.

NON ostruire le aperture o i fori di ventilazione. Se fossero bloccati da giornali, stoffa, ecc., il calore potrebbe non venire disperso.

Varie

Qualora un oggetto metallico oppure del liquido penetrino nel sistema, scollegare il cavo di alimentazione e consultare il rivenditore senza effettuare alcuna operazione.

NON smontare il sistema, in quanto non sono presenti componenti interni per i quali la manutenzione può essere effettuata dall'utente.

• Qualora si preveda un lungo periodo di inattività del sistema, scollegare il cavo di alimentazione dalla presa di corrente.

In caso di problemi, scollegare il cavo di alimentazione e consultare il rivenditore.

Come leggere il presente manuale

• La tabella che segue descrive le operazioni eseguite dai pulsanti e dai comandi.
• Alcuni suggerimenti e note correlate vengono illustrati di seguito nelle sezioni "Ulteriori informazioni su questo sistema" e "Localizzazione dei guasti", ma non nella stessa sezione in cui vengono illustrate le operazioni (INFO) indica che sono presenti alcune informazioni in materia).

	Indica una pressione leggera del tasting.
→	Indica una pressione leggera e ripetuta del tasting, finché viene selezionata l'opzione desiderata.
	Indica la pressione di un tasting.
2seg.	Vi dice di mantenere premuto il tasting per un numero di secondi specificato.
	Indica la rotazione della manopola nella o nelle direzioni specificate.

Indica che questa operazione è possibile solo tramite il telecomando.

Indica che questa operazione è possibile solo utilizzando l'unità principale.

Per annullare la dimostrazione

Mentre l'apparecchio è in standby, tenere premuto il tasto DEMO dell'unità principale (sino a quando sul display appare "DEMO CLR"). - Si prega di leggere la scheda "Informazioni sulla funzione dimostrativa" allegata.

Indice

Collegamenti. 4

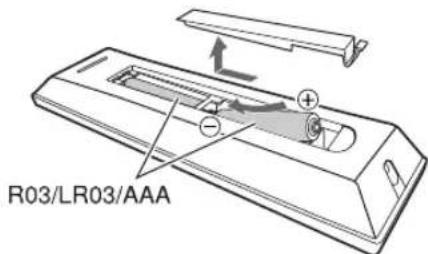

Preparazione del telecomando 6

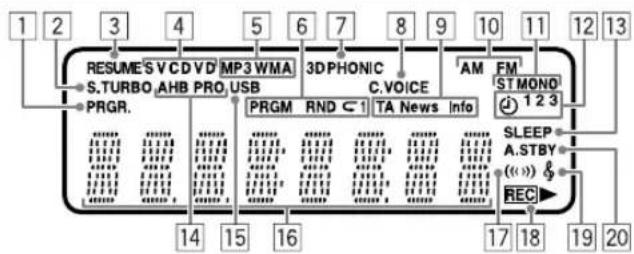

Indicatori del display 7

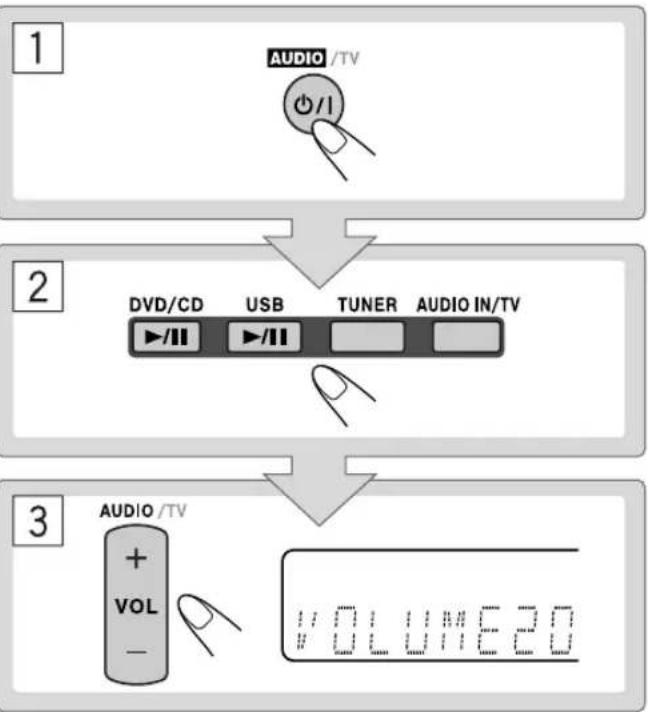

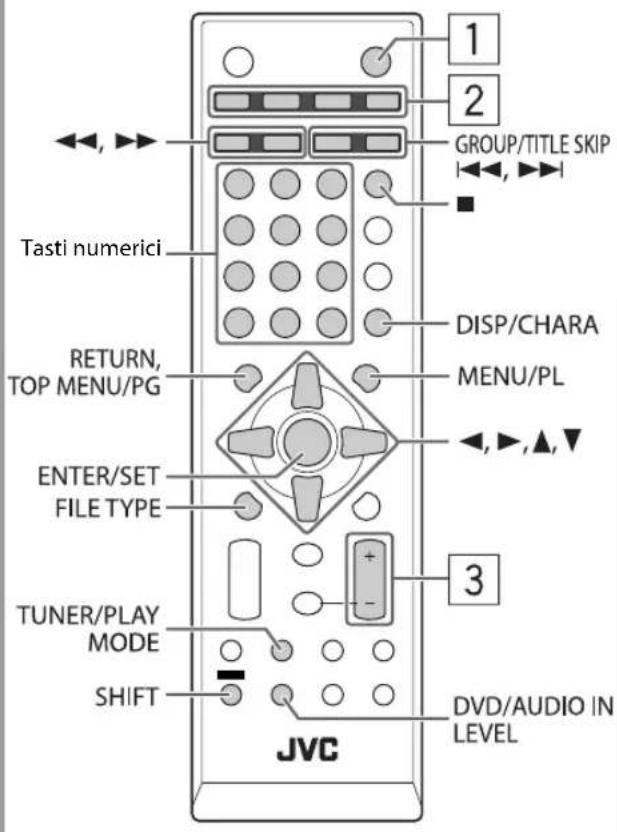

Operazioni giornaliere—Riproduzione 8

Ascolto della radio 9 Ascolto dell'audio dell'apparecchio TV 10 Riproduzione di un disco/unità USB di memoria di massa 10 Riproduzione con un lettore audio digitale 12

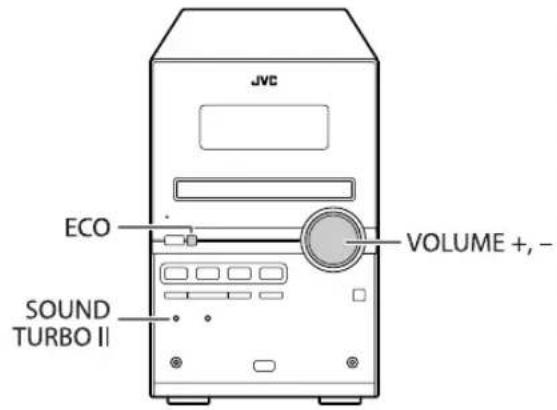

Operazioni giornaliere—Regolazioni audio e generali 13

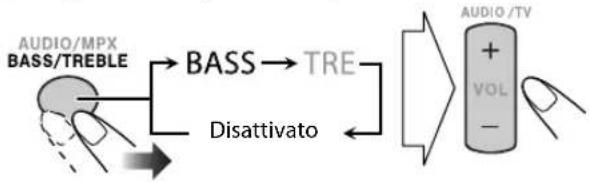

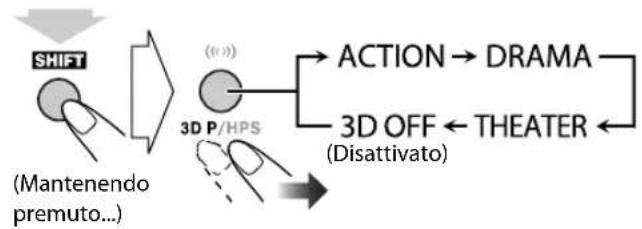

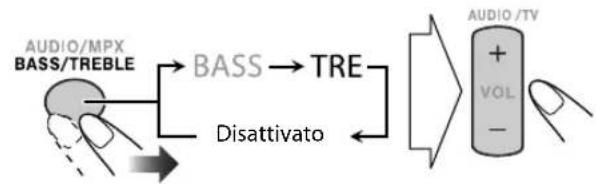

Regolazione del volume 13 Regolazione del suono 13 Creazione di toni più rilassanti per l'udito —Funzione MY SOUND 14 Creazione di un Campo sonoro tridimensionale 3D Phonic 15 Per una maggiore chiarezza dei dialoghi— Clear Voice 15 Preimpostazione dell'aumento automatico del volume di un DVD 16 Regolazione della luminosità del display 16 Impostazione della modalità ECO (risparmio energetico) 16 Cambiamento del modo di scansione 16 Cambio del tono dell'immagine 17 Impostazione dell'orologio 18 Spegnimento automatico dell'unità 18

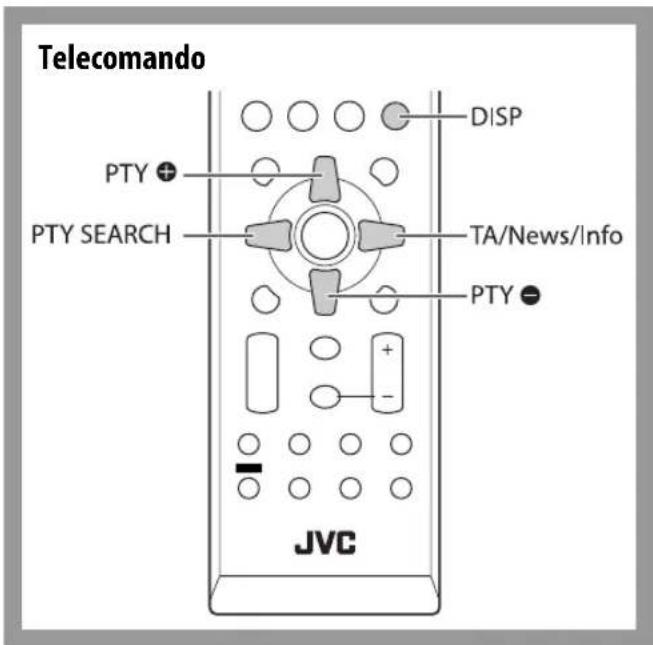

Operazioni avanzate con la radio 19

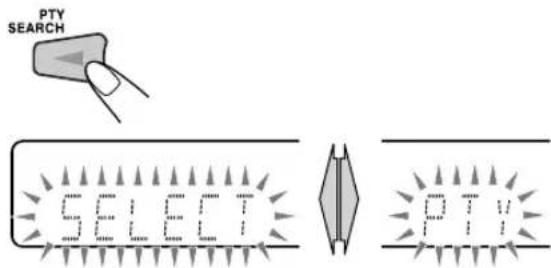

Ricezione di stazioni FM con il Radio Data System .... 19 Ricerca di un programma tramite i codici PTY 19 Passaggio temporaneo a un programma di propria scelta in modo automatico 20

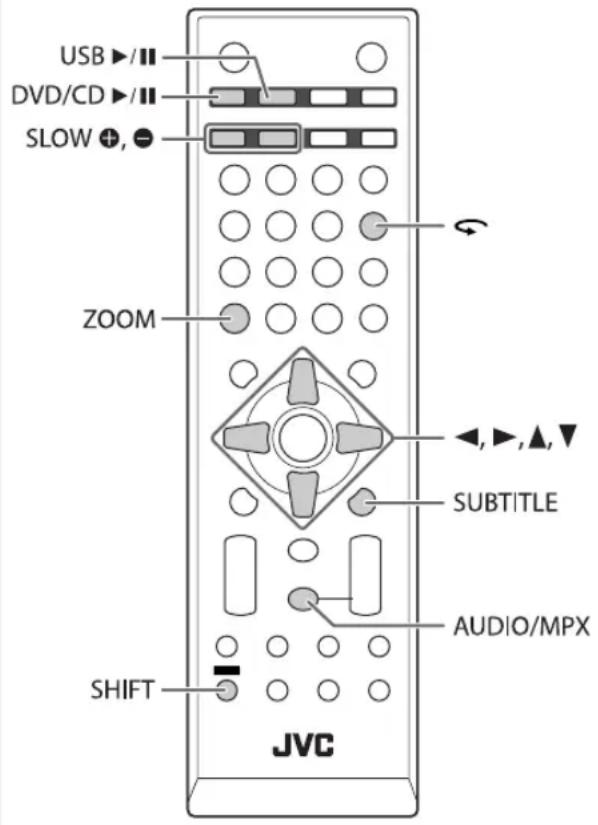

Operazioni particolari con i dischi e i file 21

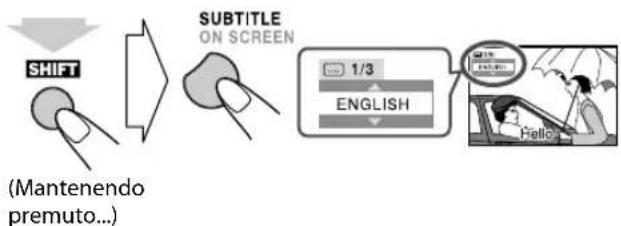

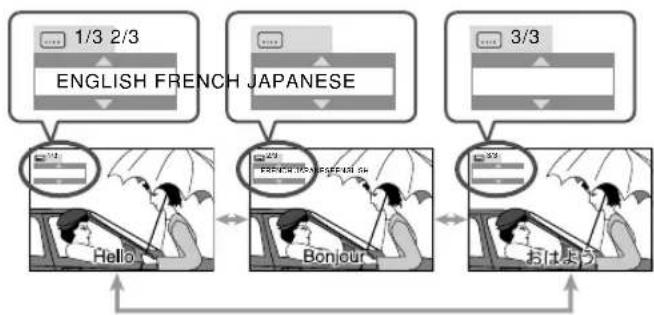

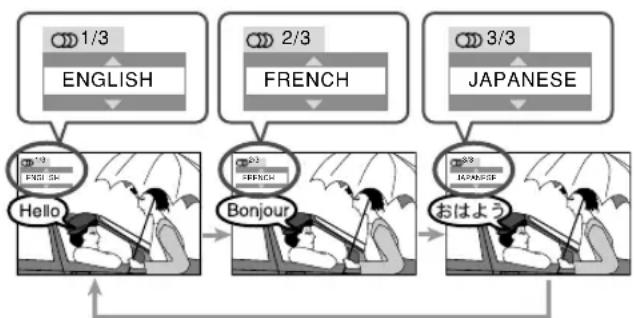

Scelta della pista audio 21 Scelta della lingua dei sottotitoli 22 Riproduzione con effetti speciali 23

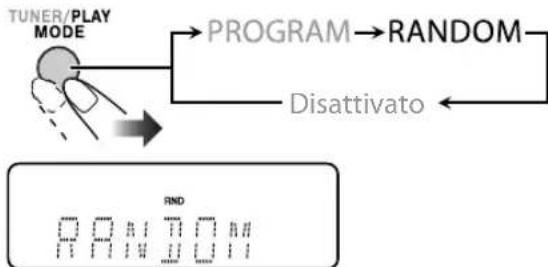

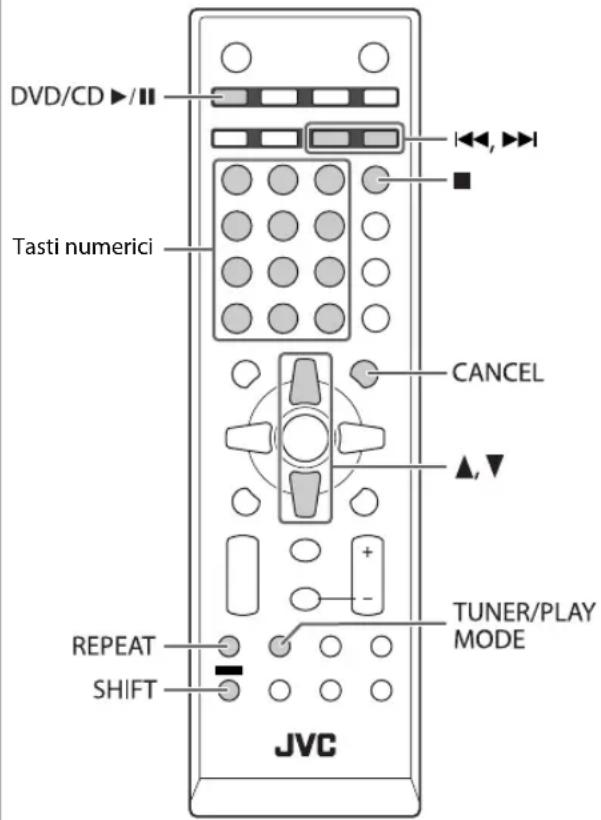

Modalità di riproduzione avanzata 24

Programmazione dell'ordine di riproduzione—Riproduzione programmata 24 Riproduzione in modalità casuale— Riproduzione casuale 25 Riproduzione ripetuta 26 Per impedire l'espulsione del disco—Blocco bambini ... 26

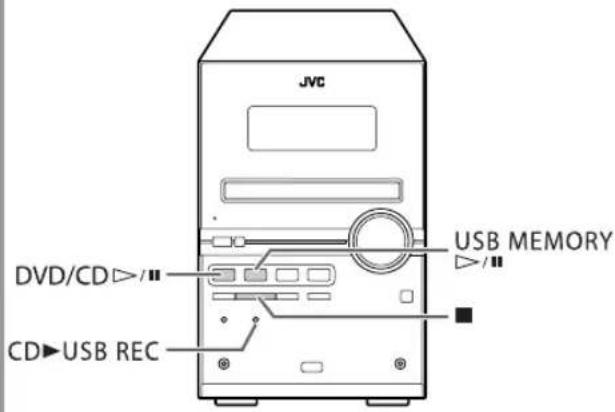

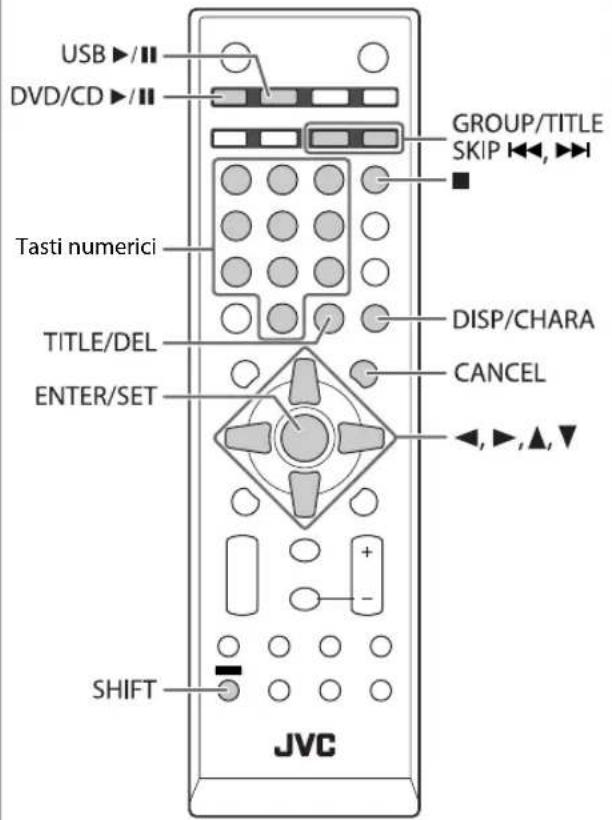

Operazioni di registrazione e modifica 27

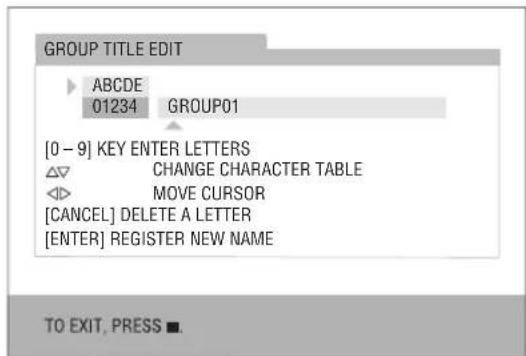

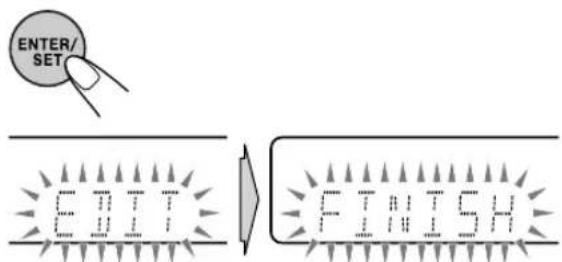

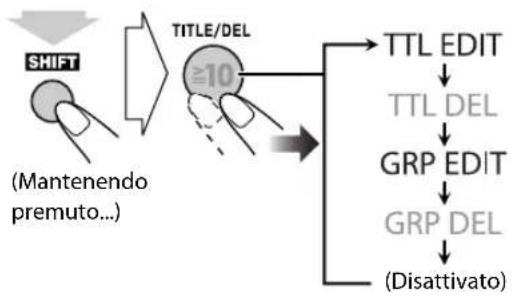

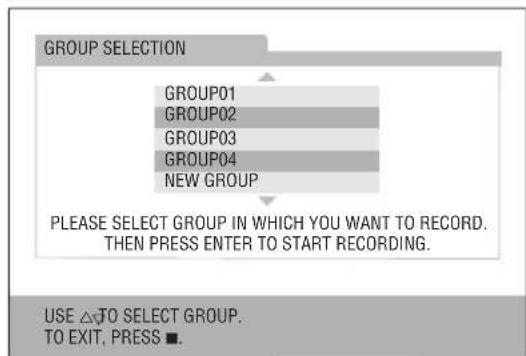

Registrazione da un disco 28 Assegnazione (modifica) del titolo delle tracce o dei gruppi 28 Cancellazione di tracce o di gruppi 30

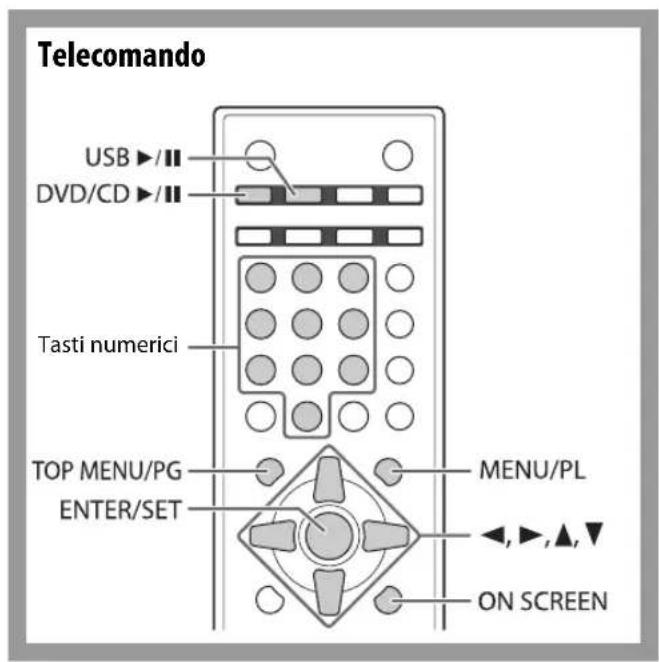

Comandi sullo schermo 31

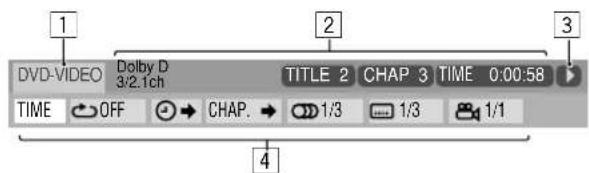

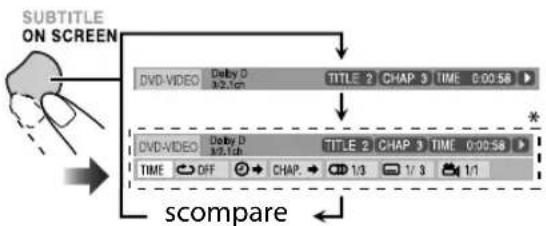

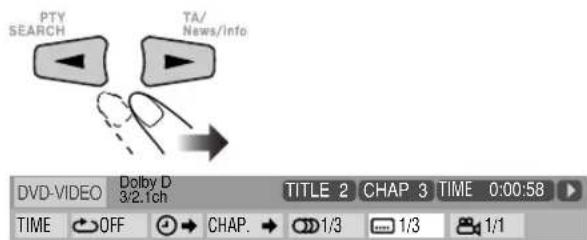

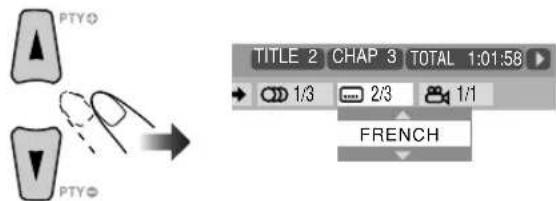

Uso della barra sullo schermo 31 Operazioni dallo schermo di controllo 34

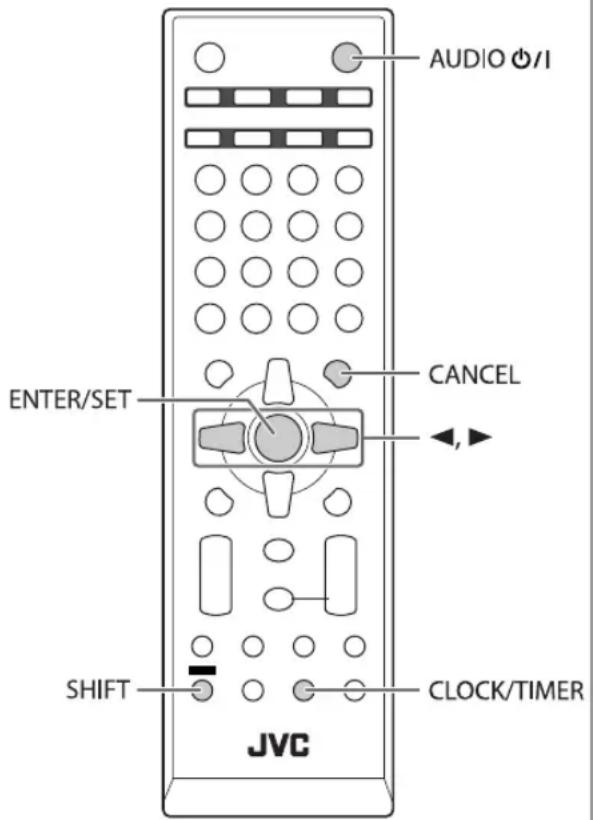

Operazioni con il timer giornaliero 36

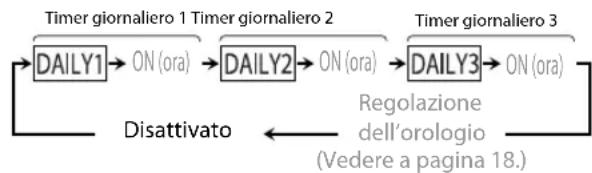

Impostazione del timer giornaliero 36

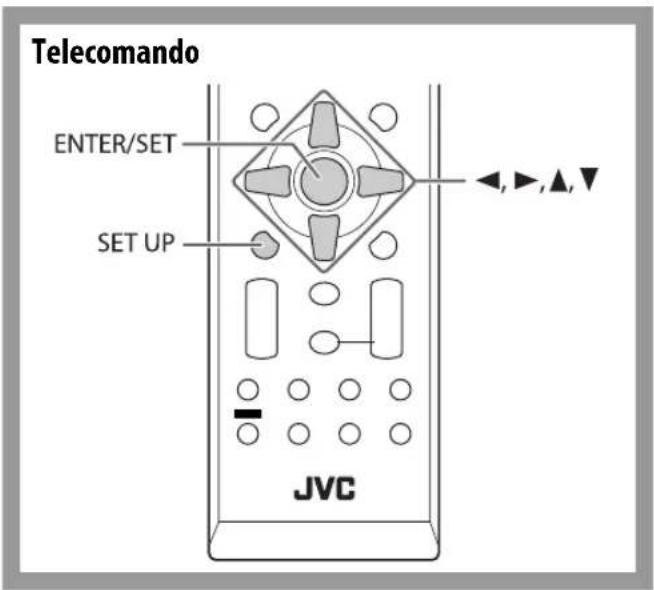

Operazioni con i menu di impostazione 38

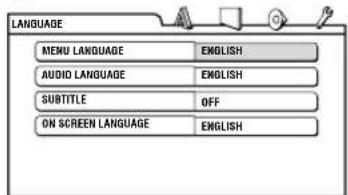

Impostazioni iniziali 38

Ulteriori informazioni 40

Ulteriori informazioni su questo sistema 40 Manutenzione 42 Localizzazione dei guasti 43 Messaggi visualizzati durante le operazioni di registrazione o di modifica 44 Elenco dei codici lingua 45 Segnali di uscita ottica digitali 46 Utilizzo dei televisori JVC tramite il telecomando 46 Specifiche 47

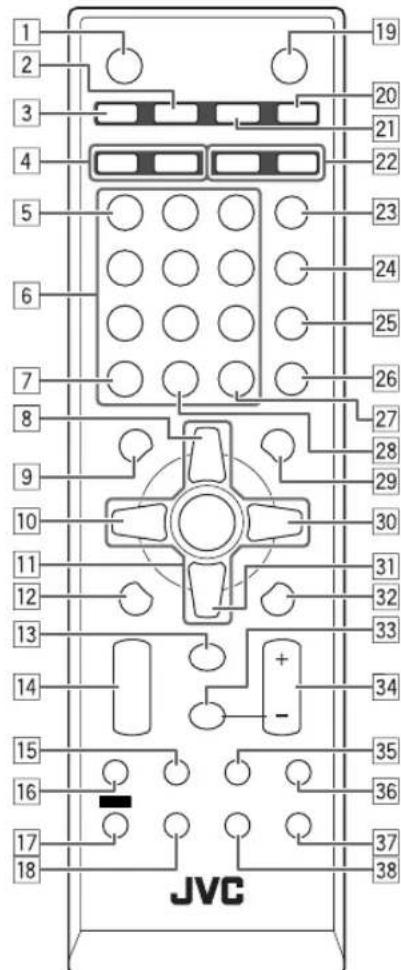

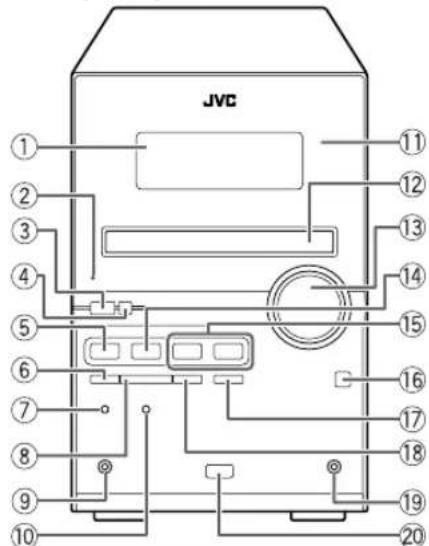

Indice delle parti 48

Tipi di disco o file utilizzabili

MP3/WMA/WAV

VIDEO VIDEO CD COMPACT Digital Audio CD COMPACT Video CD MPEG-1, MPEG-2 e DivX CD Digital Audio CD-R/-RW: Registrati nei formati Audio CD, Video CD e SVCD. è altresi possibile utilizzare file MP3, WMA, WAV, JPEG, MPEG-1, MPEG-2 e DivX registrati in formato "ISO 9660".

DVD-R/-RW, +R/+RW: Registrati nel formato DVD Video. è altresi possibile utilizzare file MP3, WMA, WAV, JPEG, MPEG-1, MPEG-2 e DivX registrati in formato UDF-Bridge.

DVD-R/-RW: Registrati nel formato DVD Video Recording (VR).

DVD-ROM: Registrati nel formato MP3, WMA o WAV.

Unità USB di memoria di massa: File MP3, WMA, WAV, JPEG, MPEG-1, MPEG-2 e DivX*.

Oltre ai dischi e ai file appena menzionati, il sistema può riprodurre i file audio registrati nel formato CD-Extra e CD-G (CD Graphics).

Non è possibile riprodurre i seguenti dischi: DVD-RAM, CD-I (CD-I Ready), CD-ROM e Photo CD. La riproduzione di questi dischi genererà dei disturbi e danneggerà i diffusori. - Mentre è possibile riprodurre i CD-Text e i DVD-Text, sul display non ne appaiono le informazioni di testo. - In questo manuale i termini "file" e "traccia" sono intercambiabili. - È possibile riprodurre i dischi +R/+RW finalizzati (ma solo nel formato DVD-Video). Quando si inserisce un disco +R/+RW sul display anteriore appare l'indicatore DVD. - Il "Logo DVD" è un marchio della DVD Format/Logo Licensing Corporation. - Questo sistema può riprodurre file EVERIO (si prega di vedere a pagina 41) registrati su dischi DVD o CD* oppure in unità USB di memoria di massa*. * Solo quando la velocità massima di conversione è inferiore a 2 Mbps.

Informazioni sul sistema di colore

Il sistema è compatibile con il formato video PAL. Non è possibile riprodurre correttamente i dischi registrati nel formato NTSC.

Nota sui codici area

Sia il lettore DVD che i DVD possiedono un numero di regione interno. Il presente sistema consente solo la riproduzione di DVD il cui codice di area contiene il numero "2".

• Quando si inserisce un disco di codice regionale diverso appare "RG ERROR".

Es.:

Avvertenza per la riproduzione di DualDisc

Il dato non DVD di un "DualDisc" non è conforme allo standard "Compact Disc Digital Audio". Con questo apparecchio potrebbe pertanto non essere raccomandabile usare il dato non DVD dei dischi DualDisc.

IMPORTANTE: Prima di riprodurre un disco/file, fare quanto segue...

• Accendere il televisore e selezionare una modalità di ingresso del televisore adatta per riprodurre immagini e visualizzazioni sullo schermo.
• Per riprodurre dischi/file, cancellare a piacere le impostazioni iniziali. Vedere al riguardo la sezione "Operazioni con i menu di impostazione" a pagina 38. Se premendo un tasto sullo schermo TV appare "$", significa che al disco/file non è consentito eseguire l'operazione tentata.
• Quando si riproduce del software con codifica multicanale, il sistema ne converte correttamente i segnali in codifica a due canali, riproducendoli con i diffusori. Per riprodurre il suono di questo software multicanale usando tutta la sua potenza, è necessario collegare al terminale OPTICAL DIGITAL OUT del pannello posteriore un decodificatore oppure un amplificatore provvisto di decodificatore di caratteristiche adeguate.

Collegamenti INFO

Non collegare il cavo di alimentazione finché non sono stati effettuati tutti gli altri collegamenti.

• Collegare l'uscita AV (SCART) direttamente all'ingresso video del televisore. La connessione dell'uscita AV (SCART) a un televisore attraverso un videoregistratore potrebbe impedire la corretta visualizzazione durante la riproduzione di dischi o di file provvisti della funzione di protezione da copia. La visualizzazione potrebbe risultare altresì impedita collegando l'uscita AV (SCART) a un televisore con videoregistratore integrato.

Accessori in dotazione

Verificare che siano presenti tutti i seguenti elementi.

Antenna FM (×1) - Antenna a telaio AM (×1) Telecomando, RM-SUXG500VR (×1) - Batterie (×2) - Filtro di ferrite (×1); per informazioni dettagliate si prega di vedere a pagina 44

In caso di mancata fornitura di alcune di queste parti si prega di rivolgersi al proprio rivenditore.

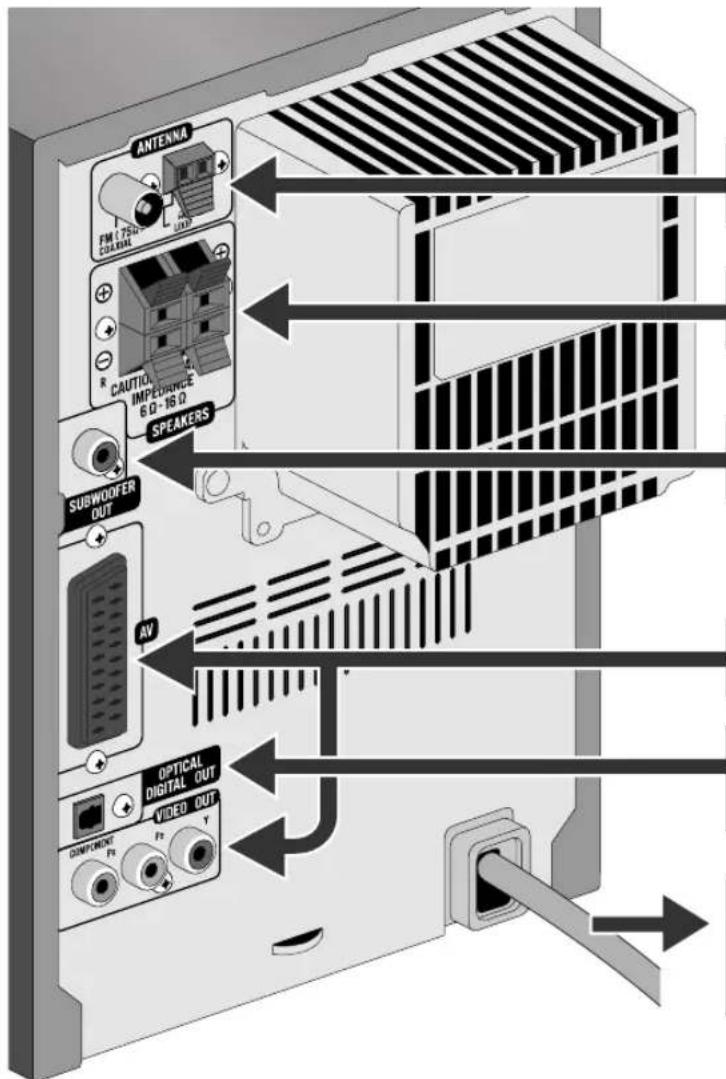

Pannello posteriore

Dall'antenna AM/FM Vedere pagina 5. Dai diffusori Vedere pagina 5. Dal subwoofer alimentato Vedere pagina 6.

Dall'ingresso del televisore/monitor Vedere pagina 6. Dall'ingresso digitale del componente audio digitale Vedere pagina 5. 6 Alla presa di corrente Il cavo di alimentazione deve essere collegato solamente dopo aver eseguito tutti gli altri collegamenti.

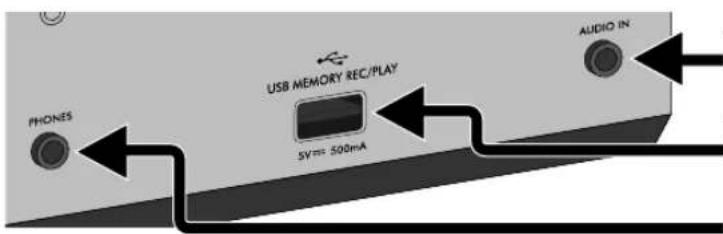

Pannello anteriore

Dall'ingresso audio digitale Vedere pagina 6. Dall'unità USB di memoria di massa Vedere pagina 6. Alle cuffie

Antenna AM/FM

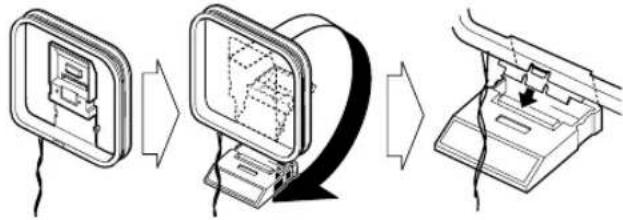

Per montare l'antenna a telaio AM

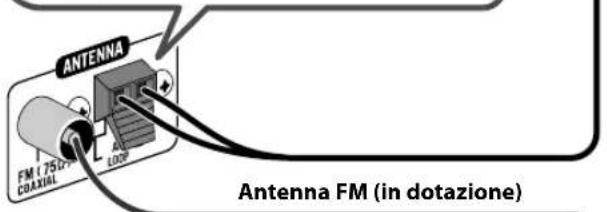

Per collegare un'antenna AM/FM

Antenna a telaio AM (in dotazione) ruotarla finché si ottiene la ricezione migliore.

Se il rivestimento plastico dei cavi dei diffusori si estende per la loro intera lunghezza, alle estremità è necessario asportarlo in modo da esporre i punti di contatto.

Estenderla in modo da ottenere la ricezione migliore.

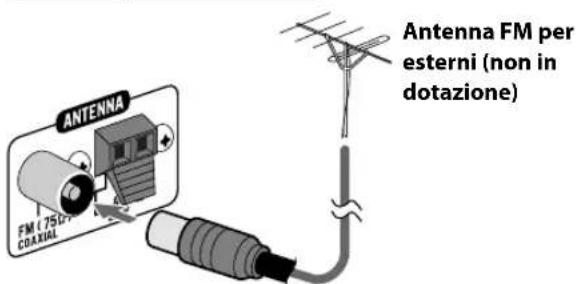

Per migliorare la ricezione FM

Scollegare l'antenna FM fornita e collegarla a un'antenna FM esterna utilizzando un cavo da 75 Ω con un connettore di tipo coassiale (IEC o DIN 45325).

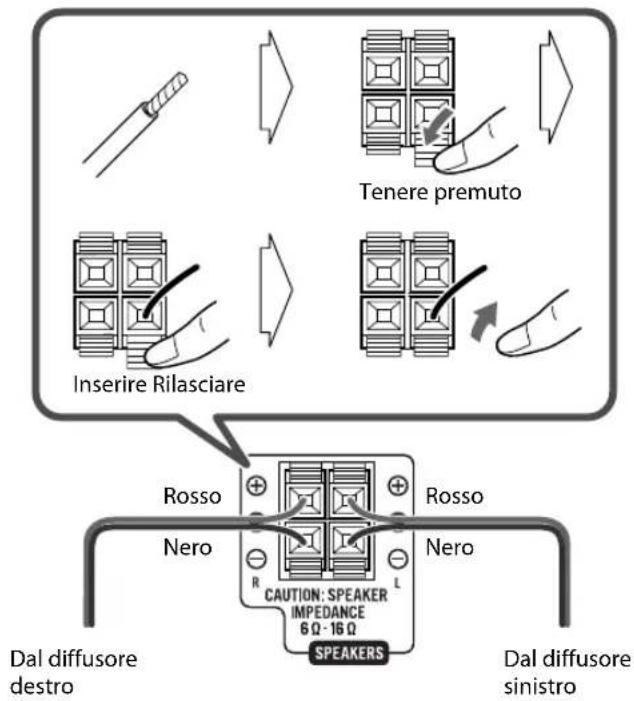

Diffusori

• Quando vengono collegati i cavi dei diffusori, abbinare la polarità dei terminali dei diffusori come segue: il rosso corrisponde alla polarità positiva (+) e il nero a quella negativa (-).

• NON collegare più di un diffusore a ciascun terminale.
• NON spingere o tirare i diffusori, dato che ciò danneggia i piedini che li sorreggono.

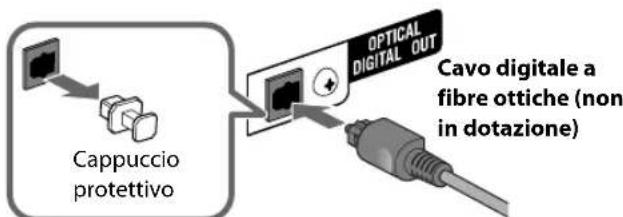

3 Componente audio digitale

• Impostare correttamente "DIGITAL AUDIO OUTPUT" nel menu "AUDIO" in base al dispositivo audio digitale collegato (vedere a pagina 39).
• Il segnale digitale si trasmette attraverso il terminale OPTICAL DIGITAL OUT solamente quando la sorgente selezionata è "DVD/CD".

4 Per collegare il subwoofer alimentato

Dal subwoofer alimentato (non in dotazione)

Il subwoofer collegato è in grado di riprodurre le basse frequenze registrate nei canali anteriore sinistro e destro, ma non i segnali LFE codificati nei software multicanale.

• Prima di collegare il sistema alla presa di rete è necessario accertarsi che il subwoofer sia spento.

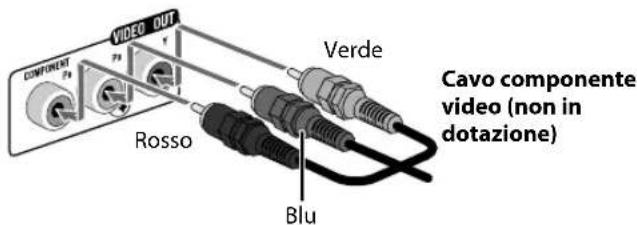

Televisore/monitor

Collegare il cavo componente oppure il cavo SCART:

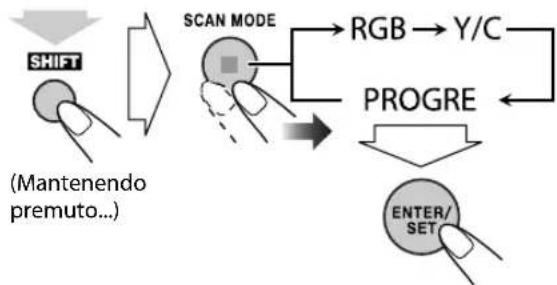

• Con questo tipo di collegamento è disponibile la modalità di scansione progressiva. Per selezionare la modalità di scansione progressiva (PROGRE) (vedere a pagina 16) si devono usare le prese VIDEO OUT (COMPONENT).

• Con questi collegamenti si inviano segnali video (composito, Y/C o RGB) e si ricevono segnali audio dal televisore. Per ascoltare l'audio del televisore, vedere a pagina 10.
• Dopo aver collegato il televisore occorre selezionare l'uscita video più appropriata al metodo di connessione scelto. Vedere la sezione "Cambiamento del modo di scansione" a pagina 16.

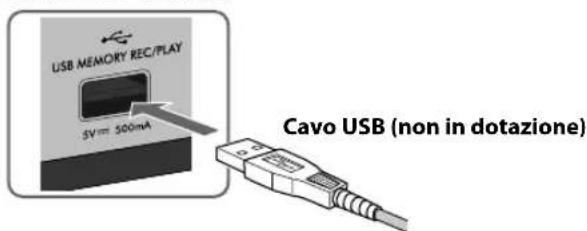

Collegamento di un'unità USB di memoria di massa

Sul pannello anteriore

• Per la connessione USB si raccomanda di usare un cavo USB 2.0 di lunghezza inferiore a 1 metro.
• Al sistema è possibile collegare un'unità USB di memoria di massa quale, ad esempio, un'unità di memoria flash, un disco fisso, un lettore di schede oppure una fotocamera digitale.
• Non è possibile collegare un computer al terminale USB MEMORY REC/PLAY ( ) di questo sistema.
• Non è possibile collegare la videocamera JVC Everio al terminale USB MEMORY REC/PLAY (·) di questo sistema.
• È possibile che, a causa delle interferenze e dell'elettricità statica, il suono riprodotto dall'unità USB di memoria di massa subisca delle interruzioni. In tal caso si suggerisce di spegnere il sistema e di scollegare e quando ricollegare l'unità USB di memoria di massa.

Connessione a un lettore audio digitale

Sul pannello anteriore

Preparazione del telecomando

Inserire la batteria sul telecomando abbinando la polarità (+e - ) in modo corretto.

Se il raggio d'azione del telecomando si riduce, sostituire entrambe le batterie.

Attenzione

Le batterie non devono essere esposte al calore eccessivo, ad esempio al sole, al fuoco o ad altre sorgenti di alta temperatura.

Se si usa il telecomando

Puntare la parte superiore del telecomando frontalmente verso il sensore presente sul televisore. Se si utilizza il telecomando da una posizione diagonale, la lunghezza operativa (che è di circa 5m ) potrebbe essere inferiore.

Indicatori del display

Le indicazioni sul display offrono numerose significazioni durante l'utilizzo del sistema.

Prima di utilizzare il sistema, è necessario comprendere le modalità di funzionamento degli indicatori sul display.

Indicatore PRGR. (progressivo) - Si illumina quando la modalità di scansione progressiva è stata scelta. 2 Indicatore S.TURBO (Sound Turbo) - S'illumina quando viene attivata la funzione Sound Turbo II. 3 Indicatore RESUME S'illumina quando il sistema memorizza il punto d'interruzione della riproduzione. 4 Indicatori di formato dei dischi - SVCD: s'illumina durante la riproduzione dei dischi SVCD. VCD: s'illumina durante la riproduzione dei dischi VCD. CD: s'illumina durante la riproduzione dei dischi CD. DVD: s'illumina durante la riproduzione dei dischi DVD. 5 Indicatori del formato audio - MP3: s'illumina quando viene rilevato un file MP3. WMA: s'illumina quando viene rilevato un file WMA. 6 Indicatori della modalità di riproduzione - PRGM: s'illumina quando è attiva la riproduzione programmata. - RND: s'illumina quando è attiva la riproduzione casuale. - Indicatori della modalità di ripetizione: 一 1 : s'illumina quando la modalità di ripetizione di una traccia, file, capitolo o a passi è attiva. : s'illumina quando si attiva una modalità di ripetizione qualsiasi diversa da quella qui sopra indicate. 7 Indicatore 3D PHONIC S'illumina quando 3D Phonic è attenuato. [8] Indicatore C. VOICE (voce chiara) - S'illumina quando viene attivata la funzione Clear Voice. 9 Indicatori della funzione Enhanced Other Networks TA/News/Info: - S'illumina per indicare il tipo di programma selezionato correntemente per la ricezione in PTY Standby. - Lampeggia quando avviene la sintonizzazione automatica su un programma con la ricezione in PTY Standby. Indicatori delle bande radio AM: s'illumina quando si sintonizza una stazione AM. FM: s'illumina quando si sintonizza una stazione FM.

11 Indicatori della ricezione FM

• ST (stereo): s'illumina quando avviene la sintonizzazione di una stazione stereo FM con una forza di segnale sufficiente.
• MONO (monofonia): s'illumina durante la ricezione mono di una stazione stereo.

12 Indicatori dei timer giornalieri

• : s'illumina quando il timer giornaliero è in standby oppure è in fase d'impostazione; lampeggia quando è attenuato. 1/2/3: s'illumina quando uno dei timer giornalieri (1, 2 o 3) è in standby oppure è attenuato; lampeggia quando è in fase d'impostazione.

Indicatore SLEEP

• S'illumina quando è attivo il timer di autospegnimento.

14 Indicatore AHB PRO

• S'illumina quando viene attivata la funzione AHB Pro (Active Hyper Bass Pro).

15 Indicatore USB

S'illumina quando l'apparecchio rileva quale sorgente "USB MEM".

16 Display principale

• Durante l'ascolto della radio: la banda di frequenza (o il numero di preimpostazione) e la frequenza della stazione appaiono.
• La sorgente del segnale "AUDIO IN" è selezionata. Sul display appare "AUDIO IN".
• La sorgente del segnale "TV" è selezionata. Sul display appare "TV SOUND".
• Durante la riproduzione di un disco o di un file, viene visualizzato lo stato corrente.

17 Indicatore (()) (modalità surround EALA)

Si illumina quando viene attivata la modalità surround EALA.

18 Indicatore REC (registrazione): si illumina all'avvio della registrazione. 19 Indicatore (My Sound): si illumina quando viene attivata la funzione MY SOUND.

20 Indicatore A.STBY (Auto Standby)

• Si illumina quando viene attivata la funzione di standby automatico.
• Lampeggia quando la riproduzione si ferma con la funzione di standby automatico attiva.

Operazioni giornaliere — Riproduzione

Nel presente manuale vengono illustrate principalmente le operazioni di utilizzo del telecomando. Tuttavia, è possibile utilizzare i pulsanti e i comandi direttamente sull'unità principale se i nomi e i contrassegni sono uguali o simili.

Telecomando

1 Accendere l'unità.

La spia di STANDBY sull'unità principale si spegne.

• Il sistema può essere acceso, oltre che premendo AUDIO/TV, anche premendo uno dei tasti di selezione della sorgente.

2 Selezionare la sorgente.

• Se la sorgente selezionata è pronta, la riproduzione si avvia automaticamente.

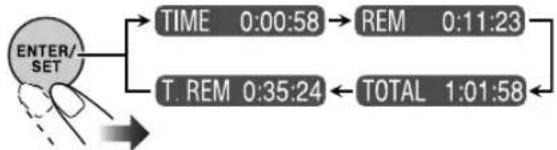

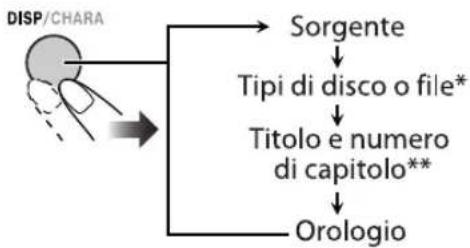

• La pressione di DISP/CHARA determina il cambio delle informazioni visualizzate. Per maggiori informazioni al riguardo, si prega di vedere a pagina 18.

3 Regolare il volume.

Per spegnere (mettere in standby) il sistema

La spia STANDBY dell'unità principale si illumina in rosso. - Un consumo minimo di energia si verifica anche in modalità standby.

Ascolto in cuffia

Collegare le cuffie alla presa PHONES sull'unità principale. Il suono cesserà di uscire dagli altoparlanti. Per qualche istante sul display appare "H-PHONE". Accertarsi di abbassare il volume prima di collegare o indossare le cuffie.

• Quando vengono scollegate le cuffie, i diffusori vengono riattivati.

NON spegnere il sistema (modalità standby) mentre il volume è impostato a un livello molto alto. In caso contrario, l'improvvisa emissione di energia sonora all'accensione dell'unità o all'avvio della riproduzione può danneggiare l'udito, i diffusori e/o le cuffie.

Selezione dei numeri

MARK

ABC

DEF

Esempi:

Per selezionare il numero 5, premere 5.

Per selezionare il numero 10, premere 10.

Per selezionare il numero 15, premere 10 e quindi 5.

Per selezionare il numero 30, premere 3 e quindi 0.

Per selezionare il numero 125, premere 1, 2 e quindi 5.

Ascolto della radio (INFO)

Per selezionare la banda (FM o AM)

Per sintonizzarsi su una stazione

Mentre viene selezionato FM o AM...

Sul display viene visualizzato il valore di frequenza. Quando il sistema si sintonizza su una stazione (frequenza) con una potenza di segnale sufficiente, la ricerca della frequenza si arresta.

• Premendo ripetutamente il tasto, la frequenza cambia un passo alla volta.

Per terminare la ricerca manualmente, premere uno dei due tasti.

Se la ricezione FM è debole, premere ONLT

Sul display si illumina l'indicatore MONO (monofonia). La ricezione risulta migliorata anche se viene perduto l'effetto stereo—Ricezione mono.

Per ripristinare l'effetto stereo, si deve premere di nuovo il tasto. L'indicatore MONO (suono monofonico) scompare.

Per memorizzare le stazioni Remote ONEY

È possibile predefinire fino a 30 stazioni FM e 15 stazioni AM.

1. Sintonizzare l'unità sulla stazione che si desidera memorizzare.

• Se selezionata, per le stazioni FM predefinite è altresì possibile memorizzare la modalità di ricezione monofonica.

2. Attivare la modalità di immissione del numero predefinito.

• Completare il processo seguente quando l'indicazione sul display lampeggia.

3. Selezionare un numero predefinito per la stazione da memorizzare.

Per istruzioni sulla selezione dei numeri, si prega di vedere la sezione "Selezione dei numeri" a sinistra nella pagina.

4. Memorizzare la stazione.

Per sintonizzarsi su una stazione predefinita

1. Selezionare la banda (FM o AM).

2. Selezionare il numero predefinito corrispondente alla stazione memorizzata.

Per istruzioni sulla selezione dei numeri, si prega di vedere la sezione "Selezione dei numeri" a sinistra nella pagina.

Ascolto dell'audio dell'apparecchio TV

Con questo sistema è possibile ascoltare le stazioni televisive ricevute dall'apparecchio TV collegato con il cavo SCART (vedere a pagina 6).

Riproduzione di un disco/unità USB di memoria di massa INFO

Per inserire un disco

• I dischi da 8 cm vanno posizionati in corrispondenza del circolo più interno del cassetto. Per chiudere il cassetto del disco, premere nuovamente \(\triangle\)
• Se si preme DVD/CD \(\triangleright\) /II, il cassetto del disco si chiude automaticamente e la riproduzione ha inizio (a seconda di come il disco è costruito internamente).

Per collegare un'unità USB di memoria di massa

• Per informazioni sul collegamento dell'unità USB di memoria di massa si prega di vedere la sezione a pagina 6.
• Prima di collegare o scollegare l'unità USB di memoria di massa si raccomanda di regolare il volume al minimo.
• Per scollegare un'unità USB di memoria di massa in sicurezza si raccomanda di spegnere innanzi tutto il sistema.

Riproduzione di un disco o di unità USB di memoria di massa

Per avviare:

Unità USB di memoria di massa Disco

Per fermare: Per interrompere:

Per rilasciare è necessario premere nuovamente lo stesso tasto.

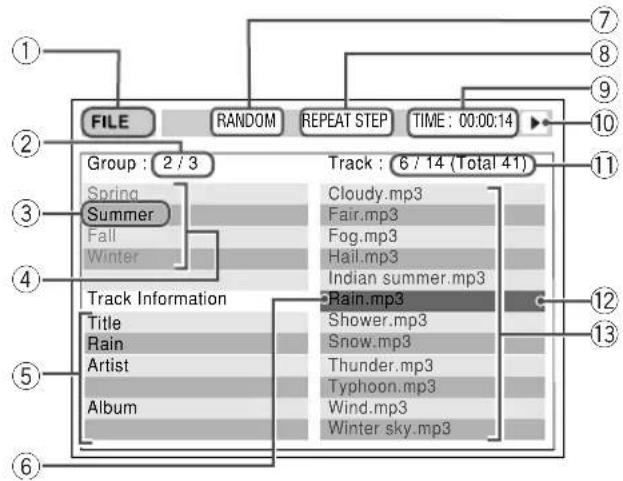

• Si può usare lo schermo di controllo che appare sul televisore (con le immagini fisse e dinamiche appare solo a riproduzione ferma). Per maggiori informazioni al riguardo si prega di vedere a pagina 34.
• Questo sistema può memorizzare il punto di arresto e, quando si riprende la riproduzione premendo DVD/CD \(\triangleright\) /I o USB \(\triangleright\) /I (anche in modalità di attesa), esso riprende alla posizione dove si era fermato — Ripresa della riproduzione. (L'indicatore "RESUME" appare sul display quando si ferma la riproduzione.)

Per fermare il sistema completamente a funzione di ripresa della coproduzione attivata, premere due volte. (Per disabilitare la funzione di ripresa della coproduzione si prega di attivare l'opzione "RESUME" del menu "OTHERS" a pagina 39.)

Icone della guida su schermo

• Durante la riproduzione, le seguenti icone appaiono sullo schermo del televisore:

All'inizio di una scena che contiene visioni da angoli diversi.

All'inizio di una scena che contiene suoni da angoli diversi.

All'inizio di una scena che contiene sottotitoli diversi.

• Le seguenti icone appaiono inoltre sul televisore ad indicare l'operazione che state eseguendo.

Per informazioni sulla disattivazione delle icone di guida che appaiono sullo schermo si prega di vedere l'opzione "ON SCREEN GUIDE" del menu "OTHERS" a pagina 39.

Per selezionare il tipo di file

Se sono registrati tipi diversi di file riproducibili (audio, immagini fisse e immagini dinamiche) occorre selezionare quello desiderato.

(Mantenendo premuto...)

• I tipi di file sono altresì selezionabili con il menu d'impostazione. A questo riguardo si prega di vedere "FILE TYPE" del menu "PICTURE" a pagina 38.

Per selezionare un titolo/gruppo

Non applicabile ai dischi DVD-VR.

Durante la riproduzione...

Per selezionare un capitolo/traccia/file

• Con i SVCD e gli VCD annullare la funzione PBC (vedere a pagina 12).

Durante la riproduzione...

La prima volta che si preme il Sistema ritorna all'inizio del capitolo/traccia/file attualmente selezionato.

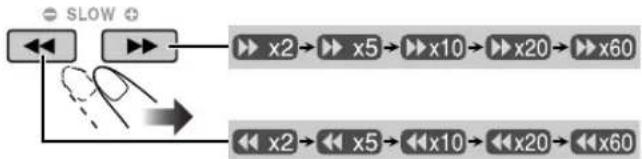

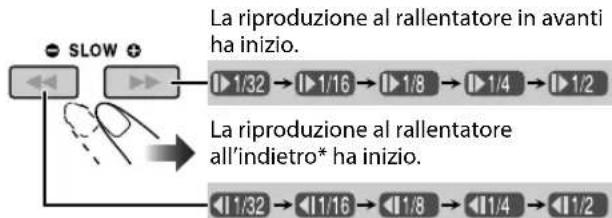

Per individuare una parte particolare

• Questo non funziona con i file JPEG.

Durante la riproduzione...

• Con i file MP3/WMA/WAV/MPEG-1/MPEG-2/DivX la velocità di ricerca e le indicazioni che appaiono sullo schermo del televisore differiscono da quelle qui sopra riportate. Non viene riprodotto alcun suono se la ricerca viene effettuata quando viene visualizzato un film.

Per ripristinare la riproduzione normale è sufficiente premere DVD/CD ▸/II o USB ▸/II a seconda della sorgente attualmente selezionata.

A seconda dei file DivX/MPEG-1/MPEG-2 attualmente selezionato, ogni qualvolta si preme il tasto ⇔ o si saltano le scene di 30 secondi o di 5 minuti.

Per trovare un passaggio direttamente

Potete selezionare un titolo/capitolo/traccia/file direttamente e riprodurlo subito. - Per i DVD Video, potete selezionare un titolo prima di iniziare la riproduzione, quando scegliete un capitolo dopo aver iniziato la riproduzione.

Per istruzioni sulla selezione dei numeri si prega di vedere la sezione "Selezione dei numeri" a sinistra nella pagina.

Per riprodurre usando il menu del disco Per DVD Video:

1 Fare comparire il menu del disco.

2 Selezionare una voce dal menu del disco.

• Con alcuni di questi dischi è altresì possibile selezionare le opzioni con i tasti numerici.

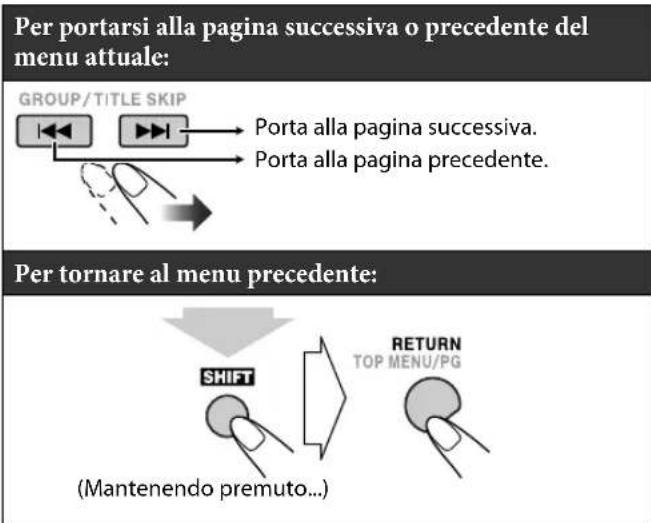

Per SVCD/VCD con funzione PBC:

Durante la riproduzione di un disco con funzione PBC, l'indicazione "PBC" appare sul display. Quando il menu del disco appare sullo schermo, selezionare una voce dal menu. La riproduzione della voce scelta inizia.

Per istruzioni sulla selezione dei numeri si prega di vedere la sezione "Selezione dei numeri" a sinistra nella pagina.

Per annullare la funzione PBC è necessario premere e selezionare una traccia con i tasti numerici (vedere a pagina 9). La riproduzione si avvierà quando alla traccia selezionata.

Per riattivare la funzione PBC è necessario premere (due volte se la funzione Resume è attiva) e quando DVD/CD ▸/II.

Riproduzione con un lettore audio digitale

• Per informazioni sul collegamento del lettore audio digitale si prega di vedere a pagina 6.

Con Anything Sistema è possibile ascoltare il lettore audio digitale collegato alla presa AUDIO IN.

• Prima di avviare la riproduzione si raccomanda di ridurre al minimo il volume del sistema.

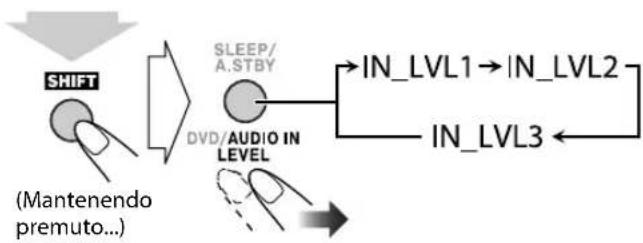

Regolazione del livello dell'ingresso audio

Se il suono proveniente dall'apparecchio collegato alla presa AUDIO IN è eccessivamente forte oppure eccessivamente debole, attraverso quello stesso jack è possibile preimpostare il livello (senza dover ricorrere alla regolazione del volume).

Mentre "AUDIO IN" è scelto come sorgente di segnale...

• Il livello d'ingresso preimpostato aumenta all'aumentare del numero selezionato.

Operazioni giornaliere—Regolazioni audio e generali

Telecomando

Unità principale

Regolazione del volume

È possibile regolare il livello del volume da "VOL MIN" (livello 0) a "VOL MAX" (livello 40).

Telecomando: Unità principale:

Per silenziare il volume immediatamente

FADE MUTING

Per ripristinare il volume, premere nuovamente o regolare il livello del volume.

Regolazione del suono INFO

Per attivare la modalità surround EALA

• L'effetto surround diviene più evidente all'aumentare del numero della modalità surround.

Per rinforzare il suono

È possibile aumentare le frequenze basse e alte—Sound Turbo II.

• Quando si attiva la funzione Sound Turbo II si attiva altresì automaticamente la funzione AHB Pro (vedere sopra), che non è possibile disattivare. (L'indicatore AHB PRO non si illumina nemmeno se la funzione è attiva.)

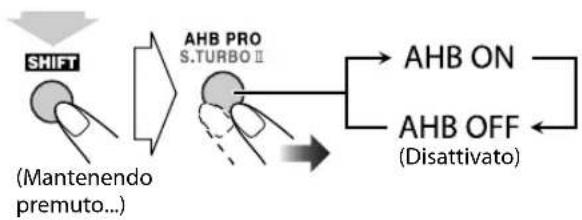

Per rinforzare i suoni bassi

Quando si disattiva la funzione Sound Turbo II, la ricchezza e la pienezza dei suoni bassi si conservano in modo indipendente dalla regolazione del volume—AHB Pro (Active Hyper Bass Pro).

Per regolare il tono Remote ONLY

È possibile regolare il livello delle frequenze basse e alte da -3 a +3.

Per regolare le frequenze basse

Per regolare le frequenze alte

Creazione di toni più rilassanti per l'udito —Funzione MY SOUND INFO

I toni udibili differiscono a seconda dell'ascoltatore. La funzione MY SOUND è capace di creare una curva di equalizzazione appropriata alla propria condizione di ascolto.

Per impostare la funzione MY SOUND

1 Durante la riproduzione...

2 Accedere all'impostazione della funzione MY SOUND:

Sul televisore

Sul display appaiono alternatamente "MYSOUND" e "MEASURE".

3 Avviare la misura.

I diffusori emettono un tono di prova.

4 Salvare la misura eseguita:

Premere questo tasto ogni volta che si sente un tono di prova. I diffusori ne produrranno cinque.

5 Selezionare un numero di preselezione da 1 a 3 in corrispondenza del quale salvare la curva di equalizzazione creata.

Al termine della misura si crea una curva di equalizzazione appropriata alla condizione di ascolto, apparente di colore bianco sullo schermo del televisore.

Sul televisore

• L'ultima curva di equalizzazione salvata in corrispondenza dello stesso numero appare di colore verde.
• Per ritornare alla funzione di misura occorre selezionare "EXIT" sullo schermo del televisore e premere quindi ENTER/SET.

Continua alla pagina seguente

6 Salvare la curva di equalizzazione.

• Per salvare altre curve di equalizzazione è necessario premere nuovamente il tasto e ripetere i passi da 3 a 6.

Per uscire dalla procedura d'impostazione della funzione MY SOUND

Per selezionare i dati MY SOUND preimpostati

• Questa operazione non opera con i file DivX.

Creazione di un campo sonoro tridimensionale—3D Phonic

• Questa capacità è disponibile esclusivamente durante la riproduzione dei dischi o dell'unità USB di memoria di massa.
• Questo non funziona con i file MPEG-1/MPEG-2/DivX.

Durante la riproduzione...

ACTION	Adatto a film d'azione e programmi sportivi.
DRAMA	Crea un suono caldo e naturale. Potrete godervi un film in un'atmosfera rilassata.
THEATER	Potrete ottenere gli effetti sonori di un grande cinema.

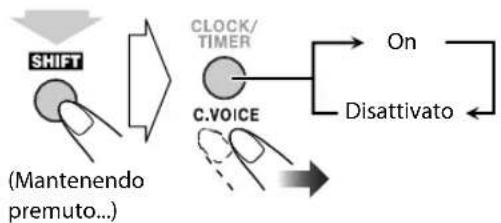

Per una maggiore chiarezza dei dialoghi

—Clear Voice

La funzione Clear Voice opera esclusivamente con i file multi-canale provvisti di canale centrale e con i file bicanale con la funzione 3D Phonic attenuata.

• Questa funzione è disponibile esclusivamente durante la riproduzione dei dischi o dell'unità USB di memoria di massa.

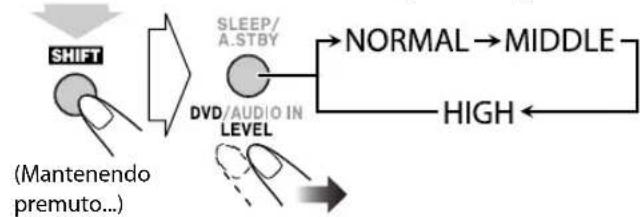

Preimpostazione dell'aumento automatico del volume di un DVD Remote ONLY

Il suono di un DVD è a volte registrato ad un livello inferiore a quello di altri dischi o sorgenti. È possibile preimpostare un aumento di livello per il DVD attualmente inserito, in modo da non dover regolare il volume ogni volta che si cambia sorgente.

• Questa funzione è disponibile soltanto con i dischi DVD Video e i dischi DVD-VR.

Mentre "DVD/CD" è scelto come sorgente di segnale...

NORMAL	Livello di registrazione originale.
MIDDLE	Il livello di uscita viene aumento (meno che con “HIGH”).
HIGH	Il livello di uscita viene aumento (più che con “MIDDLE”). [Impostazione iniziale]

Regolazione della luminosità del display

La luminosità del display può essere ridotta.

Mentre il sistema è acceso...

DIM 1/2	Attenua la luminosità del display.
AUTO	Attenua la luminosità del display durante la riproduzione delle immagini fisse o dinamiche.La funizione di oscuramento del display si annulla all'arresto della riproduzione.

Impostazione della modalità ECO (risparmio energetico)

La selezione della modalità ECO consente di ridurre il consumo energetico spegnendo il display quando il sistema accede alla condizione di standby.

Mentre il sistema è in standby...

Cambiamento del modo di scansione INFO

Questo sistema supporta la scansione progressiva. Selezionare l'uscita del segnale video in funzione del tipo di apparecchio TV in uso. Quando alle prese VIDEO OUT (COMPONENT) si collega un televisore a scansione progressiva, selezionando "PROGRE" si ottengono immagini ad alta qualità.

Prima della riproduzione...

RGB	Per un tevisore a scansione interlacciata. Da selezionare per mandare segnale video composito o RGBattraverso il terminale AV (SCART).
Y/C	Per un tevisore a scansione interlacciata. Da selezionare per inviare i segnali S-video attraverso il terminale AV (SCART).
PROGRE	Per un tevisore a scansione progressiva. Da selezionare per vedere le immagini a scansione progressiva attraverso le prese VIDEO OUT (COMPONENT).L'indicatore PRGR.(Progressive) si accende sulla finestrella del display.

Cambio del tono dell'immagine

Durante la riproduzione di un'immagine sull'apparecchio TV è possibile selezionare un valore di tono preimpostato oppure regolarlo e memorizzarlo a piacere.

Per selezionare un tono preimpostato dell'immagine

1 Durante la riproduzione, far comparire la schermata di impostazione VFP.

GAMMA	0
BRIGHTNESS	0
CONTRAST	0
SATURATION	0
TINT	0
SHARPNESS	0

2 Selezionare un tono preimpostato dell'immagine.

NORMAL	Usare normalmente questa posizione.
CINEMA	Adatto per riproduire film.
USER1/USER2	Potete regolare parametri e memorizzare le impostazioni fatto. (Vedere la colonna a destra.)

Per cancellare il contenuto dello schermo è sufficiente premere nuovamente VFP mentre si mantiene premuto SHIFT.

Per regolare il tono dell'immagine

1 Selezionare "USER1" o "USER2".

• Osservare i passi 1 e 2 illustrati nella sezione "Per selezionare un tono preimpostato dell'immagine".

2 Selezionare il parametro da regolare.

GAMMA	Da regolare se il colore normale è troppo chiaro o scuro (da -3 a +3).
BRIGHTNESS	Da regolare se l'intera immagine è troppo chiara o scura (da -8 a +8).
CONTRAST	Da regolare se il rapporto di luminosità è innaturale (da -7 a +7).
SATURATION	Da regolare se l'immagine è sbiadita o troppo cupa (da -7 a +7).
TINT	Da regolare se l'incarnato delle persone è innaturale (da -7 a +7).
SHARPNESS	Da regolare se l'imagine non è chiara. (da -8 a +8).

3 Regolare il parametro.

4 Ripetere i punti 2 e 3 per regolare gli altri parametri.

Per cancellare il contenuto dello schermo è sufficiente premere nuovamente VFP mentre si mantiene premuto SHIFT.

Impostazione dell'orologio (INFO Remote ONLY)

Non è possibile utilizzare i timer giornalieri perché è necessario prima impostare l'orologio incorporato (vedere a pagina 36).

• Per annullare la procedura d'impostazione dell'orologio è sufficiente premere CLOCK/TIMER.
• Per correggere un errore di impostazione, premere CANCEL (tenendo premuto SHIFT). Sarà così possibile tornare al punto precedente.

1 Attivare la modalità di impostazione dell'orologio.

• Se l'orologio è già stato impostato in precedenza, premere ripetutamente il tasto finché viene selezionata la modalità di impostazione dell'orologio.

2 Regolare l'ora e quindi i minuti.

L'orologio incorporato è ora in funzione.

Per visualizzare l'ora attuale durante la riproduzione

Es.: Durante la riproduzione di un disco...

• Soltanto durante la riproduzione di un disco o di un'unità USB di memoria di massa. ** Soltanto durante la riproduzione dei seguenti tipi di dischi o di file:

DVD-VR: Numero di programmazione o di lista di riproduzione e numero del capitolo.

File MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX: Numero del gruppo e del file.

DVD Video: numero del titolo e del capitolo.

Spegnimento automatico

dell'unità

Standby automatico

• Questa funzione è disponibile esclusivamente durante la riproduzione dei dischi o dell'unità USB di memoria di massa.

Sul display si illumina l'indicatore A.STBY.

Quando la riproduzione cessa, l'indicatore A.STBY inizia a lampeggiare. Se non viene eseguita alcuna operazione entro circa 3 minuti mentre l'indicatore lampeggia, il sistema si spegne (modalità standby) automaticamente.

• Il passaggio alla sorgente "TUNER FM", "TUNER AM", "AUDIO IN" o "TV SOUND" disattiva temporaneamente la funzione di standby automatico.

Per annullare questa funzione si deve premere nuovamente e a lungo il tasto SLEEP/A.STBY.

Timer di autospegnimento

È possibile impostare l'ora di spegnimento per consentire di addormentarsi senza spegnere direttamente il sistema.

1 Specificare il tempo (in minuti).

2 Attendere finché il valore impostato scompare.

Per controllare il tempo rimanente allo spegnimento è sufficiente premere una volta SLEEP/A.STBY.

• Se viene premuto il tasto ripetutamente, è possibile modificare il tempo di spegnimento.

Operazioni avanzate con la radio INFO

Ricezione di stazioni FM con il Radio Data System

Radio Data System

Radio Data System consente alle stazioni FM di inviare un segnale aggiuntivo insieme ai segnali dei programmi normali.

Questo sistema consente di ricevere i seguenti tipi di segnali Radio Data System.

PS (Servizi associati al programma)	Mostra i nomi delle stazioni conosciute.
PTY (Tipo di programma)	Mostra il tipo di programma trasmesso.
RT (Testo radio)	Mostra i messaggi di testo trasmessi alla stazione.
Enhanced Other Networks	Fornisce informazioni relative ai tipi di programmi trasmessi da stazioni Radio Data System di reti diverse.

Per visualizzare le informazioni dei segnali Radio Data System

Mentre si ascolta una stazione FM...

DISP/CHARA Frequenza (segnale non Radio Data System)
PS	Vengono visualizzati i nomi delle stazioni. Se la stazione non trasmette alcun segnale, sul display viene visualizzato "NO PS".
PTY	Viene visualizzato il tipo di programma trasmesso. Se la stazione non trasmette alcun segnale, sul display viene visualizzato "NO PTY".
RT	Vengono visualizzati i messaggi di testo inviati alla stazione. Se la stazione non trasmette alcun segnale, sul display viene visualizzato "NO RT".

Ricerca di un programma tramite i

codici PTY

È possibile individuare un tipo di programma particolare dai canali predefiniti (vedere a pagina 9) specificando i codici PTY.

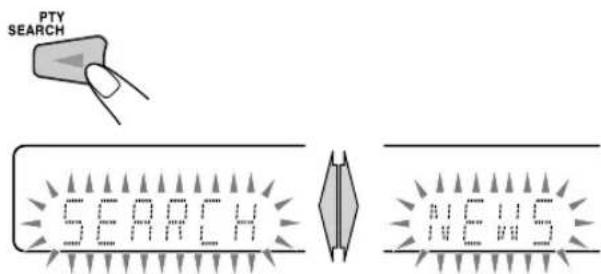

Per cercare un programma tramite i codici PTY

1 Mentre si ascolta una stazione FM...

2 Selezionare un codice (vedere a pagina 20).

3 Iniziare la ricerca.

Es.: È stato selezionato "NEWS"

Il sistema ricerca 30 stazioni FM preimpostate, fermandosi quando trova la stazione richiesta sulla quale si sintonizza.

• Se non viene individuato alcun programma, sul display viene visualizzato "NOT FOUND". Per terminare la ricerca in qualsiasi momento, premere PTY SEARCH.

Per continuare la ricerca se viene trovata una stazione non desiderata

Mentre le indicazioni sul display stanno lampeggiando, premere nuovamente PTY SEARCH.

Passaggio temporaneo a un programma di propria scelta in modo automatico

La funzione Enhanced Other Networks (segnalazione altre reti) consente al sistema di passare temporaneamente a una stazione FM predefinita che trasmette un programma di propria scelta (TA, NEWS o INFO).

• Questa funzione viene utilizzata durante l'ascolto di una stazione FM che fornisce i segnali richiesti.

Mentre si ascolta una stazione FM...

TA Informazioni sul traffico nella zona

NEWS Notizie

INFO Programmi informativi, nel senso più ampio del termine

Informazioni sulla funzione Enhanced Other Networks:

CASO 1

Se una stazione non sta trasmettendo il programma scelto

Il sistema rimane sintonizzato sulla stazione attuale.

Quando inizia a ricevere dalla stazione corrispondente uno dei programmi definiti tra i preferiti, il sistema commuta automaticamente a quella stessa stazione. L'indicatore Enhanced Other Networks inizia a lampeggiare.

Al termine del programma, il sistema ritorna sulla stazione precedentemente sintonizzata, ma la funzione rimane attiva (l'indicatore termina di lampeggiare e rimane acceso).

CASO 2

Se una stazione trasmette il programma scelto

Il sistema si sintonizza automaticamente su tale stazione. L'indicatore Enhanced Other Networks inizia a lampeggiare.

Al termine del programma, il sistema ritorna sulla stazione precedentemente sintonizzata, ma la funzione rimane attiva (l'indicatore termina di lampeggiare e rimane acceso).

CASO 3

Se la stazione sintonizzata inizia la trasmissione del programma scelto

L'indicatore Enhanced Other Networks inizia a lampeggiare.

Al termine del programma, l'indicatore termina di lampeggiare (la funzione rimane ancora attiva).

Descrizione dei codici PTY

NEWS: Notiziari.

AFFAIRS: Programmi per argomenti che approfondiscono o ampliano le notizie: dibattiti o analisi.

INFO: Programmi il cui scopo è fornire consigli in senso lato.

SPORT: Programmi riguardanti tutti gli aspetti del mondo dello sport.

EDUCATE: Programmi educativi.

DRAMA: Tutti i radiodrammi e le serie a puntate.

CULTURE: Programmi relativi a qualsiasi aspetto della cultura nazionale o regionale, inclusi lingua, teatro, ecc.

SCIENCE: Programmi relativi alle scienze naturali e alla tecnologia.

VARIED: Utilizzato per programmi basati principalmente sui dialoghi, quali quiz, giochi con risposte di esperti alle domande del pubblico e interviste a personalità.

POP M: Musica commerciale di interesse popolare. ROCK M: Musica rock.

EASY M: Musica contemporanea considerata "musica leggera".

LIGHT M: Musica strumentale e opere vocali o corali.

CLASSICS: Concerti di grandi opere orchestrali, sinfonie, musica da camera, ecc.

OTHER M: Musica che non rientra in nessuna delle altre categorie.

WEATHER: Programmi meteorologici e previsioni del tempo.

FINANCE: Servizi e notizie delle borse valori, di economia, finanza, ecc.

CHILDREN: Programmi destinati ad un pubblico giovane.

SOCIAL: Programmi relativi a sociologia, storia, geografia, psicologia e società. RELIGION: Programmi religiosi.

PHONE IN: Programmi che prevedono la partecipazione del pubblico, che esprime le sue opinioni per telefono o in un forum aperto a tutti.

TRAVEL: Informazioni di viaggio.

LEISURE: Programmi su attività ricreative.

JAZZ: Musica jazz.

COUNTRY: Canzoni che derivano dalla tradizione musicale del Sud degli Stati Uniti o che la seguono.

NATION M: Musica popolare contemporanea nazionale o regionale nella lingua di quel paese.

OLDIES: Musica appartenente alla cosiddetta "età dell'oro" della musica pop.

FOLK M: Musica che ha le sue radici nella cultura musicale di una nazione specifica. DOCUMENT: Programmi relativi ad argomenti basati su fatti realmente accaduti, presentati con stile investigativo.

TEST: Segnale di prova per verificare l'idoneità delle apparecchiature per la ricezione degli annunci di emergenza.

ALARM: Annunci di emergenza.

NONE: Nessun tipo di programma, programma non definito o difficile da categorizzare in tipi specifici.

• La classificazione dei codici PTY per alcune stazioni FM può differire dall'elenco precedente.

Operazioni particolari con i dischi e file

Telecomando

Scelta della pista audio

INFO

Con i file DivX e i dischi DVD Video: durante la riproduzione di un capitolo/file che contiene il sonoro in varie lingue, potete selezionare quella che desiderate.

Per DVD-VR/SVCD/VCD: durante la riproduzione di una traccia è possibile selezionare il canale audio da ascoltare.

• Per DVD Video/DVD-VR/SVCD/VCD: potete anche selezionare il canale audio della traccia con la barra sullo schermo (vedere a pagina 31).

Durante la riproduzione di DVD Video...

Es.:

Durante la riproduzione di un file DivX...

Durante la riproduzione di DVD-VR o SVCD/VCD...

ST1/ST2/ST	Per riproduire segnale stereo normale (a 2 canali).
L1/L2/L	Per riproduire il canale audio sinistro.
R1/R2/R	Per riproduire il canale audio destro.

• Un SVCD può avere 4 canali audio. Gli SVCD usano questi 4 canali per registrare due registrazioni a 2 canali (ST1/ST2).

Scelta della lingua dei sottotitoli

Con i file DivX e i dischi DVD Video: durante la riproduzione di un capitolo/file contenente sottotitoli in differenti lingue, potete selezionare la lingua dei sottotitoli da visualizzare sul televisore.

Per DVD-VR: durante la riproduzione è possibile visualizzare o rimuovere i sottotitoli.

Per SVCD: durante la riproduzione, potete selezionare i sottotitoli anche se questi non sono presenti sul disco.

• Per DVD Video/DVD-VR/SVCD: potete anche selezionare la lingua dei sottotitoli con la barra sullo schermo (vedere a pagina 31).

Durante la riproduzione di un file DivX o di un DVD Video...

1

2 Es.:

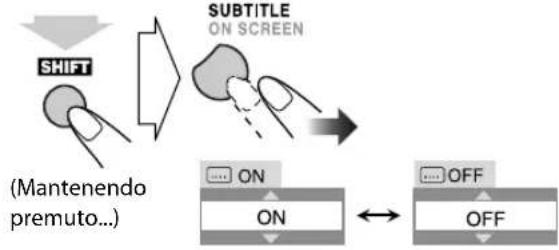

Durante la riproduzione di un DVD-VR...

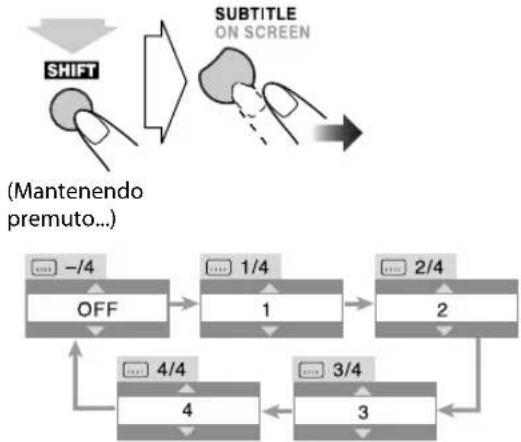

Durante la riproduzione di un SVCD...

Per selezionare la vista multiangolazione si può usare la barra su schermo (vedere a pagina 31).

Riproduzione con effetti speciali INFO

■ Riproduzione di immagini ferme

Per visualizzare l'immagine fissa:

Durante la riproduzione...

Disco Unità USB di memoria di massa

Per ripristinare la riproduzione normale è sufficiente premere DVD/CD ► o USB ► a seconda della sorgente attualmente selezionata.

Riproduzione di immagini ferme Remote ONLY

• Questa funzione viene usata solo per la riproduzione di DVD Video/DVD-VR/SVCD/VCD.

1 Durante la riproduzione...

2 Cambiare le immagini ferme visualizzate una alla volta.

Per tornare alla riproduzione normale, premere DVD/CD ►/II.

■ Riproduzione al rallentatore Remota

• Questa funzione viene usata solo per la riproduzione di DVD Video/DVD-VR/SVCD/VCD.

1 Durante la riproduzione...

2 Selezionare la velocità del rallentatore.

• Disponibile esclusivamente con i dischi DVD Video.

Per tornare alla riproduzione normale, premere DVD/CD ►/II.

Per ripetere scene più viste (Ripetizione con un solo tasto)

• Questa funzione viene usata solo per la riproduzione di DVD Video/DVD-VR.

Durante la riproduzione...

La posizione di riproduzione si sposta all'indietro di circa 10 secondi rispetto alla posizione attuale (solo nell'ambito dello stesso titolo dei DVD Video).

Zoom

1 Durante la riproduzione...

(Mantenendo premuto...)

Durante la riproduzione di dischi DVD Video/DVD-VR/SVCD/VCD o di file MPEG-1/MPEG-2/DivX:

Durante la riproduzione di un file JPEG (funzione non disponibile con la visualizzazione in sequenza):

2 Cambiare la posizione ingrandita.

Per cancellare lo zoom, premere ZOOM ripetutamente (tenendo premuto SHIFT) finché "ZOOM OFF" non appare sul televisore.

Modalità di riproduzione avanzata

Telecomando

Unità principale

Programmazione dell'ordine di riproduzione

Riproduzione programmata INFO ONLY

È possibile impostare l'ordine di esecuzione dei capitoli, delle tracce o dei file (fino a 99) prima di iniziare la riproduzione.

• La riproduzione programmata non è utilizzabile con le unità USB di memoria di massa, con i DVD-VR e con i file JPEG/MPEG-1/MPEG-2/DivX su disco.
• Durante la riproduzione programmata la funzione Resume non opera.

1 Prima di iniziare la riproduzione, attivare la Riproduzione programmata.

Sul televisore

2 Con i tasti numerici selezionare i capitoli, le tracce o i file da usare per la riproduzione programmata.

• Per istruzioni sulla selezione dei numeri si prega di vedere la sezione "Selezione dei numeri" a sinistra nella pagina 9. ① Con i dischi DVD Video e i file MP3/WMA/WAV: Selezionare un numero di titolo o gruppo. ② Selezionare un numero di capitolo o traccia/file.

3 Ripetere il passo 2 sino al completamento della programmazione.

4 Iniziare la riproduzione.

La riproduzione inizia nell'ordine di programmazione.

Per saltare: Per la pausa: Per	interrompere:
GROUP/TITLE SKIP	Per rilasciare è necessario premere nuovamente lo stesso tasto.

Per visualizzare i contenuti programmati

Prima di avviare la riproduzione...

Per cancellare l'ultimo punto:

• Per controllare il contenuto del programma, potete anche usare |< o >.

Per modificare il programma

Prima di avviare la riproduzione...

(Mantenendo premuto...)
Per cancellare l'interoprogramma:	Peraggiungereun altri passo allaprogrammazione:
2 seg.CANCELLED菜单/PL(Mantenendo premuto...)	Ripetere il punto 2 aagina 24.

Per uscire dalla riproduzione programmata

Prima di avviare la riproduzione...

Riproduzione in modalità casuale

—Riproduzione casuale

È possibile riprodurre capitoli o tracce in ordine casuale.

• La riproduzione casuale non è utilizzabile con le unità USB di memoria di massa, con i dischi DVD-VR e con i file JPEG/MPEG-1/MPEG-2/DivX su disco.

1 Prima di avviare la riproduzione, attivare la Riproduzione casuale.

2 Iniziare la riproduzione.

Viene avviata la riproduzione in ordine casuale. La riproduzione casuale termina quando l'intero disco è stato riprodotto.

Per saltare un capitolo/traccia:	Per la pausa: Per	interrompere:
	DVD/CD Per rilasciare è necessario premere nuovamente lo stesso tasto.	SCAN MODE

Per uscire dalla Riproduzione casuale

Prima di avviare la riproduzione...

Riproduzione ripetuta INFO Remote ONLY

• Con i dischi DVD Video/DVD-VR/SVCD/VCD/CD: è anche possibile selezionare la modalità di riproduzione ripetuta tramite la barra sullo schermo (vedere le pagine 32 e 33).

Per DVD Video:

Durante la riproduzione...

Per CD/SVCD/VCD:

Durante la riproduzione (senza PBC per SVCD/VCD) o prima della riproduzione...

Per DVD-VR:

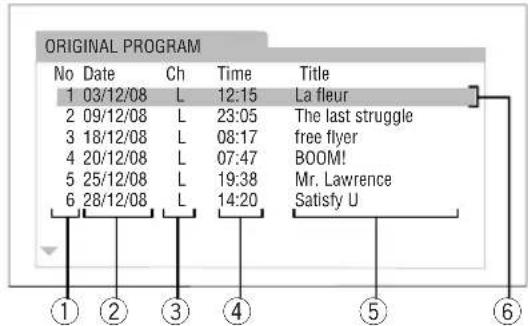

Durante l'esecuzione di un programma originale...

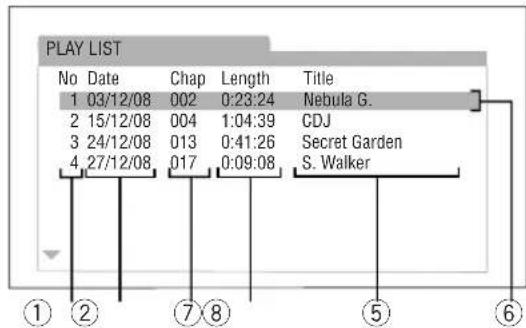

Durante l'esecuzione di un elenco di riproduzione...

Con file MPEG-1/MPEG-2/DivX/MP3/WMA/WAV:

Durante l'esecuzione o prima dell'avvio della riproduzione...

Con i file JPEG durante la visualizzazione in sequenza:

Durante l'esecuzione o prima dell'avvio della riproduzione...

REP CHAP * [←1]	Fa ripetere il capitolo attuale.
REP TTL [←]	Fa ripetere il titolo attuale.
REP TRK * [←1]	Ripete la traccia o il file attualmente selezionato.
REP GRP [←]	Fa ripetere il gruppo attuale.
REP PG [←]	Ripete il programma attuale.
REP PL [←]	Ripete l'élenco di riproduzione attuale.
REP ALL [←]	Ripete tutti i contentuti o tutte le tracce o i file programmati.

• Durante la riproduzione programmata e quella casuale, in luogo di queste indicazioni appare "REP STEP" e la modalità di ripetizione cambia per tutti i dischi nel seguente modo.

Per impedire l'espulsione del disco — Blocco bambini

È possibile bloccare il cassetto del disco affinché il disco non possa essere espulso.

• Questa funzione è disponibile esclusivamente nei sistemi in standby.

Mentre il cassetto del disco è chiuso...

Per annullare il blocco, ripetere la stessa procedura. Sul display verrà visualizzata la dicitura "UNLOCKED".

Operazioni di registrazione e modifica INFO

Telecomando

Unità principale

Prima di avviare la registrazione

• La registrazione di materiale registrato su supporto audio o video, trasmesso via etere o via cavo con contenuto letterario, drammatico, musicale o artistico è soggetta al preventivo consenso del proprietario, pena la violazione delle vigenti leggi sui diritti d'autore.
• La regolazione del volume non influenza il livello di registrazione.
• Le funzioni Active Hyper Bass Pro, di regolazione del tono e/o della modalità audio (vedere a pagina 13) non influenzano la registrazione.
• Quando si seleziona la modalità di registrazione, le modalità casuale e di ripetizione si annullano.
• Nell'unità USB è possibile registrare fino a 999 tracce. Qualora si tenti di registrare una traccia oltre la 999esima, il sistema la rifiuterebbe e sul display apparirebbe il messaggio "FILEFULL".
• Le tracce registrate nell'unità USB saranno convertite nel formato MP3.
• Non è possibile avviare la registrazione nell'unità USB quando sul display appare "READING".
• Alcune unità USB sono limitate nel numero di tracce registrabili nel gruppo base. Per registrare le tracce il cui numero eccede tale limite, è pertanto necessario selezionare un altro gruppo oppure crearne uno nuovo.
• Non si deve scollegare l'unità USB mentre è in corso la riproduzione, la registrazione o una modifica. In caso contrario si verificherebbe un malfunzionamento.

Informazioni sul sistema SCMS (sistema di gestione delle copie eseguite in serie)

Il sistema usa la funzione di gestione delle copie eseguite in serie, la quale permette di eseguire esclusivamente copie digitali di prima generazione da software pre-masterizzato quale, ad esempio, i CD.

Quando si tenta di registrare nell'unità USB da un CD-R o da un CD-RW duplicato, sul display appare "SCMS VLT".

Registrazione da un disco

Nell'unità USB è possibile registrare le tracce digitali contenute nei CD.

• Non si deve sottoporre il sistema a vibrazioni durante la registrazione o la modifica delle tracce. Occorre in particolare prestare attenzione quando sul display appare l'indicazione "WAIT". In caso contrario, le tracce registrate nel sistema potrebbero danneggiarsi.

Prima di registrare...

Collegare al terminale USB MEMORY REC/PLAY un'unità USB registrabile (vedere anche a pagina 6).

1 Avviare e arrestare la riproduzione del disco.

2 Selezionare la prima traccia da registrare:

Il sistema registra le tracce

da quella selezionata sino all'ultima.

3 Accedere alla modalità di registrazione.

CD-USBREC

(Dall'unità principale)

4 Selezionare il gruppo in cui registrare le tracce.

• Il gruppo è altresì selezionabile dall'elenco che appare sullo schermo del televisore.

• Se si seleziona "NEW GROUP", il sistema crea automaticamente un nuovo gruppo denominato "001_group". Se il gruppo "001_group" esiste già, il sistema crea "002_group", "003_group", ecc.

5 Avviare la registrazione.

Registrazione e riproduzione si avviano contemporaneamente. Al termine della riproduzione si arresta anche la registrazione.

• Durante la registrazione non è possibile cancellare la sorgente del segnale.
• Quando si attiva la riproduzione programmata (vedere al riguardo la sezione "Programmazione dell'ordine di riproduzione—Riproduzione programmata" a pagina 24) le tracce vengono registrate nell'ordine programmato.

Per interrompere manualmente la registrazione:	Per registrarare la traccia in riproduzione (1 traccia):
SCAN MODE	Durante la riproduzione o la pausa... CD▶USB REC (Dall'unità principale)
	Ripetere quando il passo 4 qui a sinistra nella pagina.

Assegnazione (modifica) del titolo delle tracce o dei gruppi INFO Remale ONLY

Alle tracce e ai gruppi contenuti nell'unità USB è possibile assegnare un titolo (di lunghezza massima rispettivamente di 24 e di 28 caratteri).

• Durante la riproduzione non è possibile modificare il titolo delle tracce e dei gruppi.

1 Avviare e arrestare la riproduzione dell'unità USB.

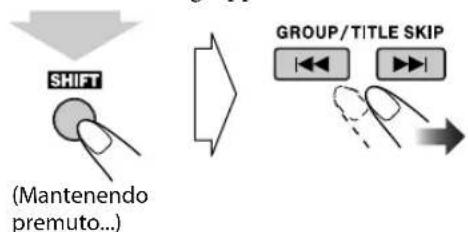

2 Selezionare la traccia o il gruppo del quale modificare il titolo.

Per selezionare una traccia:

Per selezionare un gruppo:

Continua alla pagina seguente.

3 Selezionare la modalità di modifica della traccia o del gruppo.

TTLEdit Per modificare il titolo della traccia.

GRPEDIT Per modificare il titolo del gruppo.

4 Confermare la selezione.

5 Inserire il titolo desiderato.

Es.: In caso di selezione di "GRP EDIT" al passo 3

• Per istruzioni sull'inserimento dei titoli si prega di vedere la sezione "Come inserire i titoli" qui a destra.[24]
• Il titolo può altresì essere inserito dallo schermo del televisore.

6 Completare la procedura.

Per assegnare un titolo ai gruppi o alle tracce, ripetere i passi da 2 a 6.

• Quando al passo 4 della sezione "Registrazione da un disco" di pagina 28 si registrano tracce in "NEW GROUP", al gruppo si può assegnare un titolo ancor prima di avviare la registrazione.

Dopo aver selezionato "NEW GROUP" al passo 4 della sezione "Registrazione da un disco" di pagina 28..

② Modificare il titolo del gruppo seguendo la procedura illustrata al passo 5 della colonna qui a sinistra. ③ Completare la procedura:

Si avvia la registrazione.

Per informazioni sui messaggi d'allarme che appaiono sul display, si prega di vedere a pagina 44.

Come inserire i titoli

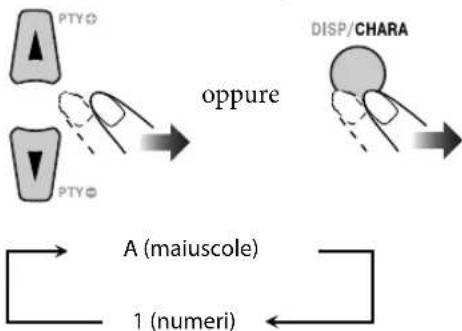

1 Selezionare il carattere tipo.

2 Inserire i caratteri.

• Con ciascun tasto è possibile inserire più caratteri. Per visualizzare quello desiderato è necessario premere ripetutamente il tasto. Per informazioni sui caratteri disponibili, si prega di vedere la tabella "Caratteri disponibili" a pagina 30.

3 Confermare l'inserimento fatto.

Se al passo 2 non s'inserisce alcun carattere, sul display appare "NO NAME". Inserire il titolo desiderato.

Caratteri disponibili

Tasto Maiuscole Numeri
1 (Spazio),!,#,$,%,&,'( ),+,-, ,=,@,- Alcuni simboli potrebbero non apparire sul display.	1
ABC 2 ABC 2	ABC 2
DEF 3 DEF 3	DEF 3
GHI 4 GHI 4	GHI 4
JKL 5 JKL 5	JKL 5
MNO 6 MNO 6	MNO 6
PQRS 7 PQRS 7	PQRS 7
TUV 8 TUV 8	TUV 8
WXYZ 9WXYZ 9	WXYZ 9
0 - 0	0

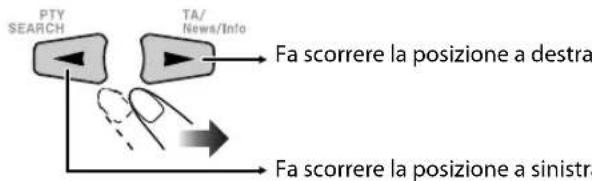

Per far scorrere la posizione d'inserimento del carattere

Per cancellare un carattere

Quando la posizione di inserimento del carattere si trova su quello che si desidera cancellare...

Per inserire uno spazio

Lo spazio deve essere selezionato da "Simboli". (Vedere la sezione "Caratteri disponibili" qui sopra.)

• Per inserire uno spazio in coda al titolo è sufficiente premere.

Per uscire dalla modalità di inserimento dei caratteri

SCAN MODE

• In tal caso i caratteri inseriti non rimangono salvati.

Cancellazione di tracce o di gruppi

È possibile cancellare le tracce e i gruppi registrati nell'unità USB.

• Le tracce cancellate dalla memoria non possono più essere recuperate.

1 Avviare e arrestare la riproduzione dell'unità USB.

2 Selezionare la traccia o il gruppo da cancellare.

Per selezionare una traccia:

Per selezionare un gruppo:

(Mantenendo premuto...)

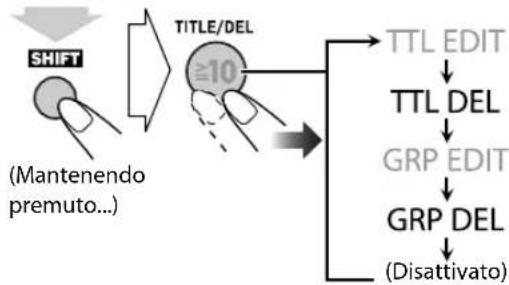

3 Selezionare la modalità di cancellazione delle tracce o dei gruppi.

TTL DEL Per cancellare una traccia.

GRP DEL Per cancellare un gruppo.

4 Confermare la selezione.

• Per uscire dalla modalità di cancellazione si deve premere CANCEL (mentre si tiene premuto SHIFT).

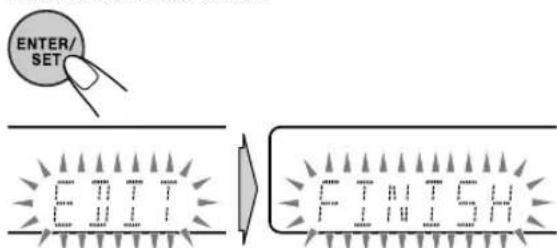

5 Cancellare la selezione.

• Quando si cancella l'ultima traccia di un gruppo si cancella anche il gruppo stesso.

Comandi sullo schermo

Uso della barra sullo schermo

INFO ONLY

Usando la barra sullo schermo è possibile controllare le informazioni sulla sorgente (disco o unità USB di memoria di massa) e lo stato della riproduzione (funzione non disponibile con i file MP3/WMA/WAV/JPEG). Durante la riproduzione dei dischi DVD Video/DVD-VR/SVCD/VCD/CD sono altresì disponibili alcune funzioni.

Informazioni della barra sullo schermo

DVD Video

DVD-VR

SVCD

VCD

CD

File MPEG-1/MPEG-2/DivX su disco

File MPEG-1/MPEG-2/DivX contenuti nell'unità USB di memoria di massa

Disco/sorgente 2 Informazioni di riproduzione Dolby D Formato audio

3/2.1ch, 2/0.0 ch Numero canale

PROGRAM, RANDOM Modalità di riproduzione attualmente selezionata

TITLE 2 Titolo attuale CHAP 3 Capitolo attuale TRACK 14 Traccia corrente

PG 2 Programma attuale

PL 2 Attuale lista di riproduzione TIME 0:00:58 Indicazione del tempo

3 Modalità di uso

Riproduzione Ricerca in avanti/all'indietro Rallentatore in avanti/all'indietro Pausa Arresto

4 Icone di funzione (del menu a comparsa)

TIME Da selezionare per cancellare l'indicazione del tempo. • OFF Da selezionare per ottenere la ripetizione della riproduzione. Da selezionare per ottenere la ricerca a tempo. CHAP. Da selezionare per ottenere la ricerca di capitoli. Da selezionare per cancellare la lingua audio o il canale (vedere anche pagina 21). 1/3 Da selezionare per cancellare la lingua dei sottotitoli (vedere anche pagina 22). 1/3 Da selezionare per cancellare l'angolazione di visione (vedere anche pagina 10).

Uso della barra sullo schermo

Es.: Per selezionare i sottotitoli (francesi) di un DVD Video

Mentre "DVD/CD" è scelto come sorgente di segnale...

1 Visualizzare completamente la barra sullo schermo.

• Questo non compare con i file MPEG-1/MPEG-2/DivX.

2 Selezionare (evidenziare) la voce desiderata.

3 Far comparire la finestra a comparsa.

4 Selezionare alla finestra a comparsa l'opzione desiderata.

5 Terminare quando la regolazione.

La finestra a comparsa scompare.

Per rimuovere la barra dallo schermo

Per cambiare le informazioni sul tempo

È possibile cancellare l'informazione temporale che appare nella barra sullo schermo e sul display dell'unità principale.

1 Visualizzare completamente la barra sullo schermo durante la riproduzione.

2 Controllare che TIME sia scelto (evidenziato).

3 Cambiare l'indicazione del tempo.

TIME Durata di riproduzione trascorsa per il capitolo o la traccia attualmente selezionata (funzione non disponibile con i dischi DVD-VR).

REM Durata di riproduzione residua per il capitolo o la traccia attualmente selezionata (funzione non disponibile con i dischi DVD-VR).

TOTAL Tempo trascorso complessivo. T. REM Durata di riproduzione residua per il titolo (DVD Video), il programma (DVD-VR) o il disco (SVCD/VCD).

Per rimuovere la barra dallo schermo

■ Riproduzione ripetuta

• Vedere altra pagina 26.

1 Durante la riproduzione (senza PBC per SVCD/VCD), visualizzare completamente la barra sullo schermo.

• La modalità di ripetizione è anche selezionabile prima di avviare la riproduzione (ad eccezione dei dischi DVD Video e DVD-VR).

2 Selezionare OFF

3 Far comparire la finestra a comparsa.

Continua alla pagina seguente

4 Selezionare la modalità di ripetizione desiderata.

A-B	Ripete una porzione del disco desiderata (vedere除去).
TITLE*	Fa ripetere il titolo attuale.
ALL	Ripete la riproduzione del disco (ad eccezione dei dischi DVD) o delle tracce programmate.
CHAPTER**	Fa ripetere il capitolo attuale.
TRACK**	Ripete la traccia attuale.
OFF	Cancellazione della riproduzione ripetuta.

• Durante la riproduzione dei dischi DVD-VR appare "PG", perché durante la riproduzione degli elenchi di riproduzione appare "PL".

** Durante la riproduzione programmata e casuale appare l'indicazione "STEP".

5 Terminare quando la regolazione.

Ripetizione A-B

Potete ripetere la riproduzione di una porzione desiderata specificandone l'inizio (punto A) e la fine (punto B).

• La ripetizione A-B non può venire usata per file MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX e per alcuni DVD. 1 Visualizzare completamente la barra sullo schermo durante la riproduzione. 2 Selezionare OFF. 3 Far comparire la finestra a comparsa.

4 Selezionare "A-B".

5 Selezionare il punto d'inizio (A).

6 Selezionare il punto di fine (B).

La ripetizione della riproduzione della porzione A-B ha inizio. La porzione selezionata viene riprodotta ripetutamente.

• Potete ricercare il punto di fine usando il tasto.

Per annullare la ripetizione A-B, ripetere i punti da 1 a 3, quindi selezionare "OFF" al punto 4.

• La ripetizione A-B viene annullata anche quando si ferma la riproduzione o si seleziona un capitolo o traccia.

Ricerca a tempo

Potete portarvi in un punto particolare specificando il tempo di riproduzione trascorso dall'inizio della traccia.

• Questa funzione non è disponibile durante la riproduzione programmata o casuale.

1 Durante la riproduzione (senza PBC per SVCD/VCD), visualizzare completamente la barra sullo schermo.

• La ricerca a tempo è altresì selezionabile prima di iniziare la riproduzione e non è utilizzabile con i dischi DVD Video/DVD-VR.

2 Selezionare 3 Far comparire la finestra a comparsa.

4 Impostare il tempo.

Potete specificare il tempo in ore/minuti/secondi.

Esempi: Per portarsi in un punto ad 1 (ora) dall'inizio: 02 (minuti): 00 (secondi), premere 1, 0, 2, 0, quindi 0. Per portarsi in un punto a 54 (minuti) dall'inizio: 00 (secondi), premere 0, 5, 4, 0, quindi 0.

• È sempre necessario inserire l'ora (anche quando è "0"), quando non è necessario inserire gli zero finali (le ultime due cifre degli esempi qui sopra mostrati).
• In caso di inserimento non corretto, premendo si cancella l'ultimo carattere.

5 Confermare l'inserimento.

Il sistema inizia la riproduzione del disco dal punto nel tempo scelto.

Ricerca di capitoli

Per DVD Video/DVD-VR: è possibile ricercare il numero del capitolo da riprodurre. - Questa funzione non è disponibile durante la riproduzione programmata o casuale. 1 Visualizzare completamente la barra sullo schermo durante la riproduzione. 2 Selezionare CHAP. 3 Far comparire la finestra a comparsa.

4 Impostare il numero di capitolo desiderato.

Esempi:

Per selezionare il capitolo numero 5, premere 5.

Per selezionare il capitolo numero 10, premere 1 e quindi 0.

Per selezionare il capitolo numero 15, premere 1 e quindi 5.

Per selezionare il capitolo numero 30, premere 3 e quindi 0.

• Per correggere un errore di digitazione, premere i tasti numerici fino a che il numero desiderato appare nella finestra a comparsa.

5 Confermare l'inserimento.

Il sistema inizia a riprodurre un capitolo selezionato.

Operazioni dallo schermo di controllo

Con i dischi DVD-VR e i file MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX dallo schermo di controllo è possibile effettuare la ricerca degli elementi desiderati ed avviare la riproduzione.

Schermata di controllo per i dischi DVD-VR

Quando si richiama il programma originale (PG) o l'elenco di riproduzione (PL) lo schermo di controllo appare in sovraimpressione sullo schermo del televisore.

Per selezionare il tipo di riproduzione

Per visualizzare i programmi originali:	Per visualizzare gli elenchi di riproduzione:
RETURN TOP MENU/PG	CANCEL MENU/PL
Per rimuovere l'elenco si deve premere nuovamente lo stesso tasto.

Es.: Quando viene selezionato il programma originale.

Es.: Quando viene selezionato l'elenco di riproduzione (PL).

①Numero di elenco ② Data di registrazione o di creazione ③ Canali di registrazione ④Tempo di registrazione ⑤ Titolo ⑥ Barra di evidenziazione (selezione corrente) ⑦ Capitoli inclusi Tempo di riproduzione

Per selezionare una voce dall'elenco ed avviare la riproduzione

• Se si sposta la barra evidenziata durante la riproduzione, la voce scelta viene riprodotta automaticamente.

■ Schermata di controllo per file MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX

Lo schermo di controllo appare sullo schermo del televisore non appena il sistema rileva nel disco inserito, oppure nell'unità USB di memoria di massa collegata, la presenza di file MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX.

• Con i file JPEG/MPEG-1/MPEG-2/DivX appare all'arresto della riproduzione.

Es.: Durante la riproduzione dei file MP3 su disco.

① Sorgente attuale FILE: la sorgente attualmente selezionata è "DVD/CD". USB: la sorgente attualmente selezionata è "USB MEM". ② Numero gruppo attuale/numero gruppi in totale ③ Gruppo attuale ④ Lista dei gruppi ⑤ Informazioni sul file (solo quelli di tipo MP3/WMA/WAV) ⑥ File attuale ⑦ Impostazione della riproduzione casuale o programmata (non disponibile con i file contenuti nell'unità USB di memoria di massa) ⑧ Impostazione della riproduzione ripetuta ⑨ Durata di riproduzione trascorsa per il file attualmente selezionato (non disponibile con i file JPEG) ⑩ Icona dello stato di funzionamento ⑪ Numero del file attuale/numero totale dei file nel gruppo attuale (numero totale dei file del disco caricato o dell'unità USB di memoria di massa) ⑫ Barra di evidenziazione (selezione corrente) ⑬ Lista file - Se il disco o l'unità USB di memoria di massa contiene file riproducibili di diverso tipo (audio, immagini fisse o immagini dinamiche) è necessario selezionare quello d'interesse (vedere a pagina 10).

Per spostare la barra evidenziata fra la lista dei gruppi e quella dei file

Porta la barra nella lista dei file.

Porta la barra nella lista dei gruppi.

Per selezionare una voce in elenco

Trascinare sulla voce desiderata la barra evidenziata.

• Se si sposta la barra evidenziata durante la riproduzione di file MP3/WMA/WAV, la traccia scelta viene riprodotta automaticamente.

Per dare inizio alla riproduzione

Per file JPEG:
ENTER/SET	Il file selezionato (imagine fissa) rimane visualizzato sino alla selezione di un altro file.
DiscoDVD/CDUnità USB di memoria di massaUSB	Premere uno dei tasti in funzione della sorgente attualmente in uso.La riproduzione a slide-show ha inizio. Ciacuno file (imagine ferma) appeare per 3 secondi circa, quando viene sostituito.Per annullare la visualizzazione in successione (slide-show) e mantenere visualizzata l'attuale imagine fissa si deve premere nuovamente il tasto.

Per altri file:

La riproduzione si avvierà quando alla traccia selezionata.

• Si può dare inizio alla riproduzione anche premendo DVD/CD

▶ / I USB ▶ / I.

• Lo schermo di controllo scompare non appena si riproduce un'immagine.
• Per mostrarlo nuovamente è necessario premere TOP MENU/PG o MENU/PL.

Operazioni con il timer giornaliero

Telecomando

Impostazione del timer

giornaliero INFO

Utilizzando il timer giornaliero, è possibile svegliarsi ascoltando la musica preferita.

È possibile memorizzare sino a tre timer giornalieri; tuttavia è possibile attivarne solamente uno alla volta.

• Per annullare la procedura d'impostazione del timer è sufficiente premere CLOCK/TIMER.
• Per correggere un errore di impostazione, premere CANCEL (tenendo premuto SHIFT). Sarà così possibile tornare al punto precedente.

Impostazioni iniziali del timer giornaliero al momento della spedizione:

DAILY 1: ON Time (8:00)/OFF Time (10:00)/Sorgente (TUNER FM 1)/Livello del volume (1) DAILY 2: ON Time (6:00)/OFF Time (8:00)/Sorgente (TUNER FM 1)/Livello del volume (1) DAILY 3: ON Time (12:00)/OFF Time (14:00)/ Sorgente (TUNER FM 1)/Livello del volume (1)

Informazioni sul funzionamento del timer giornaliero

Una volta impostato il timer giornaliero, l'indicatore del timer (e) e l'indicatore del numero del timer (1 / 2 / 3) si accendono sul display. Il timer giornaliero si attiva alla stessa ora ogni giorno finché viene disattivato manualmente (vedere la sezione "Attivazione e disattivazione del timer giornaliero" a pagina 37) o viene attivato un altro timer.

Al momento dell'attivazione

Il sistema si accende, si sintonizza sulla stazione selezionata oppure inizia a riprodurre la sorgente specificata, e quindi aumenta gradualmente il volume sino a raggiungere, in circa 30 secondi, il livello preimpostato.

• Mentre il timer giornaliero è in funzione, sul display lampeggiano l'indicatore del timer (⊙) e quello del numero del timer (1/2/3).

Al momento della disattivazione

Il sistema ferma la riproduzione e si spegne (in standby) automaticamente. - L'impostazione del timer rimane memorizzata fino a quando viene modificata.

1 Selezionare la modalità desiderata d'impostazione del timer: DAILY 1 ON time, DAILY 2 ON time o DAILY 3 ON time.

Timer giornaliero 1, Timer giornaliero 2, Timer giornaliero 3

Es.: Quando viene selezionata la modalità di impostazione Daily Timer 1

• Se l'ora esatta non è stata regolata, premendo CLOCK/TIMER si porta il sistema in modalità di regolazione dell'orologio (vedere a pagina 18).

2 Regolare il timer secondo necessità.

Ripetere la stessa procedura d'impostazione sino al completamento.

① Impostare l'ora e i minuti per l'ora di attivazione. ② Impostare l'ora e i minuti per l'ora di disattivazione. ③ Selezionare la sorgente di riproduzione: "TUNER-FM", "TUNER-AM", "DISC", "AUDIO IN", "TV SOUND" o "USB".

Per "TUNER-FM" o "TUNER-AM": selezionare un canale preimpostato.

Per "DISC": selezionare un numero di titolo/gruppo, quando il numero di capitolo/traccia/file*.

Per "USB": selezionare il numero del gruppo e quindi quello della traccia o del file*.

⑤ Selezionare il livello del volume.

• È possibile regolare il livello del volume (da "0" a "40" e "VOL - -"). Se si seleziona "VOL - -", il volume si regola allo stesso livello impostato all'atto dell'ultimo spegnimento del sistema.

Una volta completate le impostazioni, le informazioni per l'impostazione del timer appaiono in sequenza.

3 Spegnere l'unità (in attesa) se il timer è stato impostato con il sistema acceso.

• Non è selezionabile dal 151° in poi.

■Attivazione o disattivazione del timer giornaliero

Poiché il timer giornaliero viene attivato alla stessa ora ogni giorno, potrebbe essere necessario cancellarlo per alcuni giorni particolari.

Per disattivare il timer giornaliero

1 Selezionare il timer (DAILY 1, DAILY 2 o DAILY 3) da cancellare.

CLOCK/ TIMER

Es.: Per disattivare il timer giornaliero 1

2 Spegnere il timer selezionato.

CANCEL MENU/PL (Mantenendo premuto...)

Per attivare il timer giornaliero

1 Selezionare il timer (DAILY 1, DAILY 2 o DAILY 3) da attivare.

2 Attivare il timer scelto.

Es.: in cui Daily Timer 1 (DAILY 1) è attenuato.

3 Attendere che l'indicazione si spenga.

Operazioni con i menu di impostazione INFO

Impostazioni iniziali

Le impostazioni del sistema sono modificabili.

• Il menu di avviamento è disponibile esclusivamente quando la sorgente selezionata è "DVD/CD" oppure "USB MEM".

1 Premere SET UP quando non è in corso la riproduzione.

2 Premere ▸ (o ◉) per selezionare il menu. 3 Premere ▽ (o △) per spostarsi e selezionare la voce. 4 Premere ENTER/SET. 5 Premere ▽ (o ◉) per selezionare le opzioni, quindi premere ENTER/SET.

Per cancellare una visualizzazione delle preferenze

Premere SET UP.

Menu	Regolazione Indice
LANGUAGE	MENU LANGUAGE	Con i file DivX e i dischi DVD Video è possibile selezionare la lingua iniziale del menu. (Vedere a paglia 45.)
	AUDIO LANGUAGE	Con i file DivX e i dischi DVD Video è possibile selezionare la lingua audio iniziale. (Vedere a paglia 45.)
	SUBTITLE	Con i file DivX e i dischi DVD Video è possibile selezionare la lingua iniziale dei sottotitoli. (Vedere a paglia 45.)
	ON SCREEN LANGUAGE	È possibile selezionare la lingua dello schermo tra “ENGLISH”, “FRENCH”, “GERMAN”, “CZECH”, “SLOVAK”, “POLISH” o “HUNGARIAN”.
PICTURE	MONITOR TYPE16:9 4:3 LB4:3 PS	Quando si riproducono le immagini registrate in formato cinematografico (wide-screen) diviene possibile selezionare il tipo di monitor corrispondente al proprio televisore.16:9 NORMAL (schermo in formato cinematografico, o wide-screen): Da selezionare quando il rapporto d’aspetto dello schermo tevisivo è fisso a 16:9.16:9 AUTO (schermo in formato cinematografico, o wide-screen): Da selezionare quando lo schermo del tevisore è in formato cinematografico ordinario.4:3 LB (Letter box conversion): Per un tevisore convenzionale (4:3). Visualizza un’immagine per schermo cinematografico adattandola alla larghezza dello schermo del tevisore mantenendo le stesse proportioni.4:3 PS (Pan Scan conversion): Per un tevisore convenzionale (4:3). L’imagine viene ingrandita per riempire lo schermo verticalmente, nelle i lati sinistro e destro dell’imagine vengono tagliati.
	PICTURE SOURCE	Selezionando il tipo della sorgente video è possibile ottenere una qualità d’immagine ottimore.AUTO: Modalità normalmente selezionata. Ilsystema riconosce il tipo d’immagine (sorgente video o film) in base alle informazioni fornite dalle immagini attualmente riprodotte.FILM: con le sorgenti d’immagini cinematografiche.VIDEO: con le sorgenti d’immagini video.
	SCREEN Saver	È possibile impostare la funzione di screen saver (ON o OFF). Se non si esgue alcuna operazione entro circa 5 minuti lo schermo del tevisore si oscura.
	FILE TYPE	È possibile selezionare il tipo di file da riproduire.AUDIO: Per riproduire i file MP3/WMA/WAV.STILL PICTURE: Per riproduire file JPEG.VIDEO: Per riproduire i file MPEG-1/MPEG-2/DivX.
Menu Regolazione Indice
AUDIO	DIGITAL AUDIO OUTPUT	Impostare correttamente questa voce quando si utilizza il terminale OPTICAL DIGITAL OUT nella parte posteriore.PCM ONLY: in caso di collegamento di un appearecchio audio compatibile escludvamente con i segnali PCM lineari.DOLBY DIGITAL/PCM: Per collegarsi ad un decodificatore Dolby Digital o amplificatore dotato di decodificatore Dolby Digital STREAM/PCM: Per collegarsi ad un decodificatore DTS o a un amplificatore con decodificatore DTS incorporato.
	DOWN MIX Questa impostazione	efficace per l'uscita audio digitale se "DIGITAL AUDIO OUTPUT" è impostato su "PCM ONLY".DOLBY SURROUND: Selezionare questa voce quando viene effettuato il collegamento a un decodificatore surround.STEREO: Selezionare questa impostazione quando viene effettuato il collegamento a un ricevitore stereo, riproduittore MD, ecc.
	D. RANGE COMPRESSION	Durante la produzione di software Dolby Digital software l'audio è potenteanche a basso volume.AUTO: Da selezionare per applicare l'effetto ai file multi-canale.ON: Da selezionare per usare sempre questa funzione.
OTHERS	RESUME	È possibile selezionare Resume.ON: Ilsystema riprende la riproduzione dal punto in cui è stata interrotta.OFF: La riproduzione viene disattivata.
	ON SCREEN GUIDE	Attiva (ON) o disattiva (OFF) la guida su schermo (vedere a pagina 10).
	DivX REGISTRATION	Il systemà dispone di un proprio codice di registrazione.Se necessario, è possibile confermarlo.Unea volta riprodotto un file DivX in cui è registrato il codice di registrazione, il codice di registrazione delsystema viene sovrascritto per la protezione dei diritti d'autore.

Ulteriori informazioni su questo sistema

Collegamenti (vedere alle pagine da 4 a 6)

• Accertarsi che i conduttori dell'antenna non tocchino altri terminali, i cavi di collegamento o il cavo di alimentazione. Tenere le antenne lontano dalle parti metalliche del sistema, dai cavi di collegamento e dal cavo di alimentazione. In caso contrario la capacità di ricezione ne potrebbe risentire.
• Usare solo diffusori con l'impedenza indicata dai terminali dei diffusori del retro del sistema.
• I diffusori sono schermati magneticamente per evitare le distorsioni del colore sul televisore. Tuttavia, se installati in modo scorretto, possono causare ugualmente disturbi. I diffusori vanno quindi installati con la dovuta cura.
• Quando si installano i diffusori vicino a un televisore, prima di cominciare l'installazione spegnere l'interruttore principale del televisore o scollegare il cavo di alimentazione. Attendere poi 30 minuti prima di riaccendere il televisore.
• Alcuni apparecchi TV potrebbero tuttavia continuare a subire questa influenza anche in seguito all'esecuzione della procedura illustrata. In tal caso, allontanarli dal televisore.

■ Operazioni giornaliere — Riproduzione (vedere alle pagine da 8 a 12)

Ascolto della radio:

• Se viene memorizzata una stazione in un numero predefinito già occupato, la stazione memorizzata in precedenza verrà cancellata.
• Se viene scollegato il cavo di alimentazione oppure se manca la corrente, le stazioni predefinite verranno cancellate in pochi giorni. In tal caso sarà necessario memorizzare nuovamente le stazioni.

Riproduzione di un disco/unità USB di memoria di massa:

JVC non accetta alcuna responsabilità per l'eventuale perdita di dati che potrebbe verificarsi nell'unità USB di memoria di massa durante l'utilizzo del sistema.

• La commutazione della sorgente tra "DVD/CD" e "USB MEM" potrebbe richiedere qualche istante prima dell'effettiva attivazione.
• Mentre il sistema sta leggendo un disco il passaggio alla sorgente "USB MEM" potrebbe non avvenire correttamente. In tal caso occorre premere e selezionare quando la sorgente "USB MEM".
• Con alcuni dischi, le operazioni effettive possono differire da quelle spiegate nel manuale a causa di caratteristiche della programmazione fatti e della struttura interna del disco. Tali differenze non sono dovute a guasti.
• Il sistema è in grado di riconoscere sino a 999 tracce (file) per gruppo e sino a 99 gruppi per disco o unità USB di memoria di massa. Il numero totale di tracce (file) che esso può rilevare è 4000.
• Se una cartella contiene file non riproducibili, essi vengono inclusi nel conteggio del numero totale di file.
• I file riproducibili che non appartengono tuttavia ad alcun gruppo vengono trattati come appartenenti al GROUP01.
• Per la riproduzione dei file contenuti nell'unità USB di memoria di massa...
• Prima di collegare l'unità USB di memoria di massa si raccomanda di consultarne il manuale.
• Non collegare al sistema più di una unità USB di memoria di massa alla volta. Non fare uso di centraline hub USB.
• L'unità USB di memoria di massa non può essere ricaricata attraverso il terminale USB MEMORY REC/ PLAY.
• Non scollegare l'unità USB di memoria di massa durante la riproduzione dei file. In caso contrario si potrebbero verificare malfunzionamenti nel sistema o nell'unità stessa.
• Questo sistema è compatibile con lo standard di comunicazione USB 2.0 Full Speed.
• Non è possibile riprodurre i file di grandezza superiore a 2 gigabyte.
• Durante la riproduzione di file caratterizzati da un'elevata velocità di trasferimento si potrebbe verificare la perdita di frame o di tratti dell'audio.
• Il Sistema non è in grado di riconoscere le unità USB di memoria di massa che richiedono un'alimentazione diversa da 5 V ed eccedente 500 mA.
• Questo sistema non è in grado di riprodurre alcune unità USB di memoria di massa e non è inoltre compatibile con la funzione DRM (Digital Rights Management).
• L'avvio di un lettore audio digitale da oltre 1 Gigabyte richiede del tempo.

Per la riproduzione di DVD-VR...

• Questo sistema è in grado di leggere esclusivamente i dischi registrati nel formato UDF-Bridge.
• Per informazioni sul formato DVD-VR e sull'elenco di riproduzione, fare riferimento al manuale del dispositivo di registrazione.

Per la riproduzione di file MP3/WMA/WAV...

• I dischi MP3/WMA/WAV richiedono un tempo di lettura più lungo rispetto ai comuni CD. (Esso dipende dalla complessità della configurazione dei file e dei gruppi.)
• Alcuni file MP3/WMA/WAV di cui non è possibile la riproduzione verranno ignorati. Ciò è dovuto al loro processo di registrazione e alle condizioni di registrazione.
• Questo sistema è in grado di leggere esclusivamente i dischi registrati secondo lo standard ISO 9660 Livello I o Livello 2.
• Questo sistema consente la riproduzione di file MP3/WMA/WAV con estensione .mp3, .wma, o .wav (la distinzione tra lettere maiuscole e minuscole è ininfluente).
• Si suggerisce di creare i file MP3/WMA/WAV rispettando le seguenti condizioni:
• Con i file MP3/WMA: alla frequenza di campionamento di 44,1 kHz e alla velocità di trasferimento di 128 kbps. Il sistema non consente la riproduzione di file con un bitrate inferiore a 64 kbps.
• Per i file WAV: alla frequenza di campionamento di 44,1 kHz e alla velocità di quantizzazione di 16 bit PCM lineari.

Per la riproduzione di file JPEG... - Si raccomanda di memorizzare file con una risoluzione da 640 x 480 pixel. (Se un file è stato memorizzato ad una risoluzione superiore a 640 x 480, la sua visualizzazione richiede molto tempo.) - Questo sistema consente la riproduzione di file JPEG con estensione .jpg o .jpeg (sia maiuscola che minuscola). - Questo sistema potrebbe non essere in grado di riprodurre correttamente i file JPEG registrati da un apparecchio che non sia una fotocamera digitale. Per la riproduzione dei file MPEG-1/MPEG-2... - Il sistema può riprodurre i file MPEG-1/MPEG-2 con estensione .mpg, .mpeg o .mod. * .mod è l'estensione usata per i file MPEG-2 registrati con le videocamere JVC Everio. Non è possibile riprodurre i file MPEG-2 con estensione .mod registrati nel formato HD o a una velocità di conversione massima di altri 2 Mbps. - Il formato di stream deve essere conforme a quello del sistema MPEG o del programma. - Per ottenere la maggior risoluzione possibile si raccomandano 720 x 576 pixel (25 fps)/720 x 480 pixel (30 fps). - Il sistema è altresì compatibile con le risoluzioni di 352 x 576/480 x 576/352 x 288 pixel (25 fps) e 352 x 480/480 x 480/352 x 240 pixel (30 fps). - Il formato del file deve essere MP@ML (Main Profile at Main Level)/SP@ML (Simple Profile at Main Level)/ MP@LL (Main Profile at Low Level). Gli stream audio devono essere conformi al formato MPEG1 Audio Layer-2 o MPEG2 Audio Layer-2. Per la riproduzione di DivX... - Questo sistema è in grado di leggere esclusivamente i dischi registrati nel formato UDF-Bridge. Il formato "Multi-border" non è supportato. - Il sistema è compatibile con tutte le versioni video DivX® (compresso DivX® 6). - Il sistema supporta file DivX con risoluzione a 720 x 480 pixel o inferiore (30 fps) e 720 x 576 pixel o inferiore (25 fps). - Il flusso audio deve essere conforme a Dolby Digital, MPEG1 Audio Layer-2 o MPEG Audio Layer-3 (MP3). - Questo sistema consente la riproduzione di file DivX con estensione .divx, .div, .avi (sia maiuscola che minuscola). - Il sistema non supporta GMC (Global Motion Compression). - È possibile che i file codificati in modalità di scansione interlacciata non vengano eseguiti in modo corretto.

■ Operazioni giornaliere—Regolazioni audio e generali (vedere alle pagine da 13 a 18)

Regolazione del suono:

• Questa funzione influisce anche sul suono in uscita dalle cuffie.

Creazione di toni più rilassanti per l'udito —Funzione MY SOUND

• Non è possibile impostare la funzione MY SOUND con alcuni formati di file.

Cambiamento del modo di scansione:

• Non è possibile modificare la modalità di scansione in progressiva nei seguenti casi:
• Quando il proprio televisore non supporta il segnale video a scansione progressiva.
• Quando non si è collegato il televisore al sistema con un cavo componente video.

Impostazione dell'orologio:

I numeri "0:00" lampeggeranno sul display finché l'impostazione dell'orologio non sarà terminata. L'orologio può perdere o guadagnare 1 o 2 minuti al mese. Se ciò accade, regolare nuovamente l'orologio.

■ Operazioni avanzate con la radio (vedere le pagine 19 e 20)

• Per ulteriori informazioni sul Radio Data System, visitare il sito Web all'indirizzo «http://www.rds.org.uk».
• Se il sistema richiede tempo per visualizzare le informazioni Radio Data System, ovvero i segnali PS, PTY e RT, durante la ricerca viene visualizzato "WAIT PS", "WAIT PTY" o "WAIT RT".

- Operazioni particolari con i dischi e i file (vedere alle pagine da 21 a 23)

Scelta della pista audio:

• Alcuni dischi e file non permettono la scelta della lingua audio durante la riproduzione.

Riproduzione con effetti speciali:

• Durante la riproduzione al rallentatore, l'audio non viene riprodotto.
• Quando viene ingrandita, l'immagine può sgranarsi.

Modalità di riproduzione avanzata (vedere alle pagine da 24 a 26)

Programmazione dell'ordine di riproduzione—Riproduzione programmata:

• Durante i punti di programmazione... L'immissione verrà ignorata se è stato programmatico il numero di una voce non esistente (per esempio, è stata selezionata la traccia 14 su un disco che contiene solo 12 tracce).

- Operazioni di registrazione e modifica (vedere alle pagine da 27 a 30)

Assegnazione (modifica) del titolo delle tracce o dei gruppi:

• Quando si registrano le tracce, viene loro automaticamente assegnato un titolo. Per assegnarvi il titolo desiderato è innanzitutto necessario cancellare quello assegnato automaticamente dal sistema ed inserire quello desiderato.

Comandi sullo schermo (vedere alle pagine da 31 a 35) Uso della barra sullo schermo:

• La riproduzione ripetuta A-B è disponibile esclusivamente all'interno per lo stesso titolo, programma o traccia.

- Operazioni con il timer giornaliero (vedere le pagine 36 e 37)

Impostazione del timer giornaliero:

• Se non si specifica la stazione prefissata o il numero di traccia correttamente durante l'impostazione del timer, all'attivazione del timer viene riprodotta la stazione o traccia al momento scelta.
• Se viene scollegato il cavo di alimentazione o nel caso in cui manchi la corrente, l'impostazione del timer verrà annullata. Sarà necessario impostare nuovamente prima l'orologio, poi il timer.
• Se si è scelto un DVD Video come sorgente di segnale, il timer giornaliero non funziona correttamente.
• Se il timer di autospegnimento viene impostato dopo che è stata avviata la riproduzione della sorgente selezionata tramite il timer giornaliero, l'impostazione del timer giornaliero viene cancellata.

- Operazioni con i menu di impostazione (vedere le pagine 38 e 39)

Dati generali:

• Se le parti superiore e inferiore del menu vengono tagliate, regolare il comando delle dimensioni dell'immagine sul televisore.

Menu LINGUA:

• Quando la lingua scelta per "MENU LANGUAGE", "AUDIO LANGUAGE" o "SUBTITLE" (lingua dei sottotitoli) non è presente, viene usata come lingua iniziale quella originale.

Menu IMMAGINE-TIPO MONITOR:

• Anche se si seleziona "4:3 PS", durante la riproduzione di un disco o di un file il formato dello schermo potrebbe divenire 4:3 LB (letter box). Ciò è dovuto al modo in cui i dischi sono registrati.
• Se si sceglie "16:9" per un'immagine il cui rapporto di forma è 4:3, l'immagine viene allungata e si deforma leggermente.

Menu ALTRO-GUIDA SU SCHERMO:

• Vengono visualizzati (e registrati) il menu di impostazione e la barra sullo schermo anche se questa funzione viene impostata su "OFF".

I sottotitoli e le informazioni sull'ingrandimento appaiono sempre sul display indipendentemente da questa impostazione.

Manutenzione

Per ottenere le migliori prestazioni dal sistema, mantenere i dischi ed i meccanismi puliti.

■Come mantenere i dischi

• Per rimuovere il disco dalla custodia, tenerlo per il bordo e premere leggermente nel foro centrale.
• Non toccare la superficie lucida del disco; non piegarlo.
• Dopo l'uso, riporre il disco nella custodia per evitare di danneggiarlo.
• Nel rimetterlo nella sua custodia, fare attenzione a non graffiare il disco.
• Evitare l'esposizione alla luce solare diretta, a temperature estreme e all'umidità.

Per pulire il disco:

Pulire il disco con un panno morbido con un movimento diretto dal centro verso il bordo.

Pulizia del sistema

• Eliminare le macchie con un panno morbido. Se il sistema è molto sporco, pulirlo con un panno inumidito con una soluzione di acqua e detergente neutro e ben strizzato; poi asciugare con un panno asciutto.
• Per evitare di deteriorare, danneggiare o rimuovere la vernice dal sistema, fare attenzione a quanto segue:
• NON usare panni ruvidi.
• NON pulire con eccessiva forza.
• NON usare solventi o benzina.
• NON utilizzare sostanze volatili, per esempio insetticidi.
• NON lasciare plastica o gomma a contatto con le superfici dell'unità per lungo tempo.

Per rimuovere le schermature dei diffusori

Localizzazione dei guasti

Generali

Le regolazioni o le impostazioni vengono cancellate improvvisamente prima di completare l'operazione.

⇒ Esiste un limite di tempo. Ripetere l'intera procedura.

È impossibile eseguire alcune operazioni.

⇒ Il microprocessore incorporato non funziona correttamente a causa di interferenze elettriche esterne. Scollegare il cavo di alimentazione dalla presa e collegarlo nuovamente.

È impossibile utilizzare il telecomando per gestire il sistema.

⇒ Il segnale del telecomando incontra un ostacolo prima di raggiungere il sensore sul sistema. ⇒ Le batterie sono scariche.

Non si sente alcun suono.

⇒ I collegamenti dei diffusori non sono corretti o sono allentati. ⇒ Le cuffie sono collegate.

Sullo schermo del televisore non appare un'immagine. ⇒ Il cavo video è collegato male o staccato.

Il televisore non visualizza un'immagine, l'immagine è sfuocata o è divisa in due.

⇒ Il sistema è collegato a un televisore che non supporta il segnale video a scansione progressiva. ⇒ È stata selezionata una modalità di scansione non appropriata (vedere a pagina 16). ⇒ Quando si scollega e quando si ricollega il cavo di alimentazione, la modalità di scansione potrebbe ritornare all'impostazione iniziale ("RGB") (vedere a pagina 16).

I bordi destro e sinistro dell'immagine mancano.

⇒ Selezionare "4:3 LB" per "MONITOR TYPE" (vedere a pagina 38).

Operazioni con la radio

L'ascolto di trasmissioni è disturbato da interferenze.

⇒ I collegamenti dell'antenna non sono corretti o sono allentati. ⇒ L'antenna a telaio AM è troppo vicina al sistema. ⇒ L'antenna FM non è stata estesa e posizionata correttamente.

■Riproduzione di dischi e di unità USB di memoria di massa

⇒ È stato inserito un disco il cui codice di area non è “2”. (sul display appare l'indicazione “RG ERROR”). ⇒ Il disco è capovolto. Reinserire il disco nel lettore con l'etichetta rivolta verso l'alto.

Non viene visualizzato il tag ID3 di un file MP3.

⇒ Esistono due tipi di tag ID3, i Versione 1 ed i Versione 2. Quest'unità può utilizzare solo i tag ID3 di Versione 1.

I gruppi e le tracce non vengono eseguiti nel modo previsto.

⇒ L'ordine di riproduzione viene determinato al momento della registrazione dei gruppi e delle tracce. Esso dipende infatti dal programma applicativo impiegato per la scrittura dei file.

I file MP3, WMA, WAV, JPEG, MPEG-1, MPEG-2 o DivX non vengono riprodotti.

⇒ Il disco o l'unità USB di memoria di massa potrebbe contenere tipi diversi di file (ad esempio MP3/WMA/WAV/JPEG). In tal caso è possibile riprodurre soltanto i file selezionati premendo FILE TYPE (mentre si mantiene premuto SHIFT) (vedere a pagina 38). ⇒ L'impostazione relativa a "FILE TYPE" è stata modificata dopo che il sistema ha letto il disco o l'unità USB di memoria di massa. In tal caso è necessario reinserire il disco oppure scollegare l'unità USB di memoria di massa e quando ricollegarla.

L'audio del disco non viene riprodotto in modo omogeneo.

⇒ Il disco è graffiato o sporco. Sul display non appaiono sottotitoli nonostante si sia scelta la lingua dei sottotitoli iniziale. ⇒ Alcuni DVD e file DivX sono programmati per non visualizzare i sottotitoli all'inizio della riproduzione. Se questo accade si può premere SUBTITLE (tenendo premuto SHIFT) dopo aver avviato la riproduzione (vedere a pagina 22).

La lingua audio è differente da quella scelta come lingua audio iniziale.

⇒ Alcuni DVD/file DivX sono programmati per fare sempre uso inizialmente della lingua originale. Se questo accade si può premere AUDIO/MPX (tenendo premuto SHIFT) dopo aver avviato la riproduzione (vedere a pagina 21).

Non è possibile aprire o chiudere il cassetto del disco.

⇒ Il cavo elettrico non è inserito. ⇒ Il blocco bambini è attivo. Sul display appare "LOCKED" (vedere a pagina 26).

■ Operazioni di registrazione e modifica

Non è possibile registrare nell'unità USB.

⇒ La memoria dell'unità USB si è esaurita. È necessario rimuovere alcune tracce. ⇒ L'unità USB in cui si desidera registrare contiene più di 999 tracce o gruppi. È necessario rimuovere le tracce non più d'interesse. ⇒ L'unità USB è protetta dalla scrittura. ⇒ L'unità USB connessa non è compatibile con il sistema.

Impossibile assegnare il titolo alle tracce nell'unità USB.

⇒ Quando una traccia è danneggiata non è possibile modificarla. In tal caso si suggerisce di spegnere e riaccendere il sistema. ⇒ L'unità USB è protetta dalla scrittura.

Operazioni con il timer

Il timer giornaliero non funziona.

⇒ Il sistema è stato acceso al momento dell'attivazione del timer. Il timer funziona solo quando viene spento il sistema.

Il timer giornaliero non avvia la riproduzione.

⇒ Il disco caricato è un DVD Video. Sostituire il disco.

Messaggi visualizzati durante le operazioni di registrazione o di modifica

NODEVICE

• Non è collegata alcuna unità USB, oppure l'unità USB collegata non è compatibile con il sistema.

PROHIBIT

• L'unità USB non è autorizzata alla modifica dei file o dei gruppi.

D. (dati) FULL

• La memoria dell'unità USB è completamente occupata.

FILEFULL

• Nell'unità USB è registrato il numero massimo possibile di file.

W. PROT (protezione da scrittura)

L'unità USB è protetta dalla scrittura.

SCMS VLT (violazione)

• Si è tentato di copiare nell'unità USB un disco duplicato.

DUPLI. (duplicato)

• È già stato registrato lo stesso titolo.

NO NAME

• Durante l'operazione di modifica del file o del gruppo non è stato inserito alcun nome (campo vuoto).

D. (unità) FAIL

• La lettura dell'unità USB non è riuscita

Come applicare il filtro a nucleo di ferrite

Fissare il filtro di ferrite al cavo USB per ridurre le interferenze.

Rilasciare il fermo del filtro di ferrite. [2] Fare scorrere il filtro a nucleo di ferrite sul cavo USB lasciando circa 2cm dall'estremità lato unità. Avvolgere saldamente una sola volta il cavo USB nell'apposito incavo ricavato nel filtro di ferrite. 3 Serrare il filtro di ferrite sino ad avvertirne lo scatto di chiusura. - Durante l'avvolgimento del cavo si raccomanda di non danneggiarlo applicandovi eccessiva forza.

Lista dei codici di lingua

AA	Afar	GD	Scozzese gaelico	MI	Maori	SN	Shona
AB	Abcaso	GL	Galiziano	MK	Macedone	SO	Somali
AF	Afrikaans	GN	Guarani	ML	Malayalam	SQ	Albanese
AM	Amarico	GU	Gujarati	MN	Mongolo	SR	Serbo
AR	Arabo	HA	Hausa	MO	Moldavo	SS	Siswati
AS	Assamese	HI	Hindi	MR	Marathi	ST	Sesotho
AY	Aymara	HR	Croato	MS	Malese (MAY)	SU	Sundanese
AZ	Azerbaijani	HY	Armeno	MT	Maltese	SV	Svedese
BA	Bashkir	IA	Interlingua	MY	Birmano	SW	Swahili
BE	Bielorusso	IE	Interlingue	NA	Nauruano	TA	Tamil
BG	Bulgaro	IK	Inupiak	NE	Nepali	TE	Telugu
BH	Bihari	IN	Indonesiano	NL	Olandese	TG	Tagiko
BI	Bislama	IS	Islandese	NO	Norvegese	TH	Tailandese
BN	Bengalese	IW	Ebraico	OC	Occitano	TI	Tigrinya
BO	Tibetano	JI	Yiddish	OM	Oromo (afan)	TK	Turkmen
BR	Bretone	JW	Gianeanese	OR	Oriya	TL	Tagalog
CA	Catalano	KA	Georgiano	PA	Panjabi	TN	Setswana
CO	Corso	KK	Kazakh	PS	Pashtu	TO	Tonga
CY	Gallese	KL	Groenlandese	PT	Portoghese	TR	Turco
DA	Danese	KM	Cambogiano	QU	Quechua	TS	Tsonga
DZ	Bhutani	KN	Kannada	RM	Reto-romancio	TT	Tataro
EL	Greco	KO	Coreano	RN	Kirundi	TW	Twi
EO	Esperanto	KS	Kashmiri	RO	Rumeno	UK	Ucraino
ET	Estone	KU	Curdo	RW	Kinyarwanda	UR	Urdu
EU	Basco	KY	Kirghizo	SA	Sanscrito	UZ	Uzbeko
FA	Persiano	LA	Latino	SD	Sindhi	VI	Vietnamita
FI	Finlandese	LN	Lingala	SG	Sangho	VO	Volapuk
FJ	Fiji	LO	Lao	SH	Serbo-croato	WO	Wolof
FO	Faroese	LT	Lituano	SI	Cingalese	XH	Xhosa
FY	Frisone	LV	Lettone	SL	Sloveno	YO	Yoruba
GA	Irlandese	MG	Malgascio	SM	Samoano	ZU	Zulu

Segnali di uscita ottica digitali

DIGITAL AUDIO OUTPUT		Segnali d'uscita
Dischi e file riproducibili		STREAM/PCM DOLBY DIGITAL/PCM PCM		ONLY
DVD Video	con PCM da 48 kHz lineare a 16/20/24 bit	PCM da 48 kHz lineare a 16 bit*
	con PCM da 96 kHz lineare PCM da 48 kHz	lineare a 16 bit
	con Dolby Digital	Bitstream Dolby Digital		PCM da 48 kHz lineare a 16 bit
	con DTS Bitstream DTS PCM da 48 kHz lineare a 16 bit
DVD-R/-RW in formato DVD-VR	con PCM da 48 kHz lineare a 16/20/24 bit	PCM da 48 kHz lineare a 16 bit*
	con Dolby Digital	Bitstream Dolby Digital		PCM da 48 kHz lineare a 16 bit
SVCD/VCD/CD		PCM lineare da 44,1 kHz a 16 bit/PCM lineare da 48 kHz a 16 bit
CD con DTS		Bitstream DTS PCM da 44,1 kHz lineare a 16 bit
MP3/WMA/WAV/MPEG-1/MPEG-2		PCM da 32/44,1/48 kHz lineare a 16 bit
DivX	con MP2, MP3 PCM da 32/44,1/48 kHz lineare a 16 bit
	con Dolby Digital	Bitstream Dolby Digital		PCM da 32/44,1/48 kHz lineare a 16 bit

• Durante la riproduzione di alcuni DVD, i segnali digitali vengono emessi con 20 bit o 24 bit (al bitrate originale) attraverso il terminale OPTICAL DIGITAL OUT, perché i dischi non siano protetti alla duplicazione.

Utilizzo dei televisori JVC tramite il telecomando

Telecomando

È possibile utilizzare il telecomando con i televisori JVC.

TV/VIDEO	Modifica della modalità di immissione.
TV CH UP, DOWN	Per cancellare canale.
Tenendo premuto SHIFT, premere...
TV Ⓞ/I	Accensione/spegnimento teilevisore.
TV VOL +, -	Regolare il volume del teilevisore.

Specifiche

Sezione amplificatore—CA-UXG950V

Potenza d'uscita: 160 W (80 W + 80 W) a 6 Ω (10% di distorsione armonica totale)

Ingresso audio: AUDIO IN: Stereo min. ( 3,5mm) 500mV / 47kΩ (presso "IN_LVL1") 250mV / 47kΩ (presso "IN_LVL2") 125mV / 47kΩ (presso "IN_LVL3")

Ingresso/uscita audio: AV-Scart: Ingresso: solo l'audio TV SUBWOOFER OUT: 500mV / 10kΩ

Uscita digitale: OPTICAL DIGITAL OUT: Da -21 dBm a -15 dBm (660 nm ±30 nm)

Ingresso digitale: USB MEMORY REC/PLAY AV (SCART):

Sistema di colore: PAL (scansione interlacciata/progressiva)

1 V(p-p)/75 Ω

S-VIDEO: Y (luminanza) 1 V(p-p)/75 Ω

C (crominanza, raffica) 0,3 V(p-p)/75 Ω

RGB: 0,7 V(p-p)/75 Ω VIDEO OUT (COMPONENT): (Y) 1 V(p-p)/75 Ω

(PB/PR) 0,7 V(p-p)/75 Ω

Impedenza dei diffusori: 6Ω-16Ω

Sezione sintonizzatore

Gamma di sintonizzazione FM: 87,50 MHz - 108,00 MHz Gamma di sintonizzazione AM (MW): 522 kHz - 1629 kHz

Sezione lettore dischi

Dischi riproducibili:

DVD Video/CD/VCD/SVCD/ CD-R/CD-RW (formati CD/SVCD/VCD/MP3/WMA/WAV/JPEG/MPEG1/MPEG-2/DivX) DVD-R/-RW (formati DVD-VR/DVD Video/MP3/WMA/WAV/JPEG/MPEG1/MPEG-2/DivX) +R/+RW (formati DVD Video/MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX) DVD-ROM (formato MP3/WMA/WAV)

Gamma dinamica: 80 dB Risoluzione orizzontale: 500 linee Fluttazione e wow: non misurabile

Sezione USB

File riproducibili: formati MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX

Specifiche USB: Compatibile con l'interfaccia USB 2.0 Full Speed

Apparecchi compatibili: Di tipo per memorizzazione di massa

Sistema di file compatibile: FAT16, FAT32

Alimentazione del bus: 5 VCC, 500 mA

Generali

Alimentazione: 230 VCA, 50 Hz

Consumo di energia: 155 W (in funzionamento), 18 W (in standby), 1 W o meno (nella modalità ECO)

Dimensioni (approssimative): 166 mm × 252 mm × 304 mm (L/A/P)

Peso (approssimativo): 5,4 kg

Diffusori—SP-UXG950V

Unità diffusore: Tweeter: 4 cm a cono × 1, Woofer: cono da 12 cm × 1

Impedenza: 6 Ω

Dimensioni (approssimative): 160 mm × 250 mm × 179 mm (L/A/P)

Peso (approssimativo): 2,2 kg ciascuno

Accessori in dotazione

Vedere pagina 4.

Design e specifiche soggetti a modifiche senza preavviso.

• Prodotto su licenza dei Dolby Laboratories. "Dolby", "Pro Logic" e il simbolo della doppia D sono marchi dei Dolby Laboratories.
• "DTS" è un marchio di fabbrica registrato della DTS, Inc. e "DTS2.0 + Digital Out" è un marchio di fabbrica della DTS, Inc.
• "Prodotto DivX® Ultra Certified originale" "Riproduce tutte le versioni di video DivX® (incluso DivX® 6) con riproduzione avanzata di file multimediali DivX® e del formato DivX® Media Format" "DivX, DivX Ultra Certified e i relativi logo sono marchi di DivX, Inc. e vengono utilizzati dietro licenza".
• Microsoft e Windows Media sono marchi registrati o marchi di fabbrica di Microsoft Corporation negli Stati Uniti e/o in altri paesi.
• In questo prodotto è integrata una tecnologia di protezione del copyright, a sua volta protetta da brevetti concessi negli Stati Uniti e da altri diritti sulla proprietà intellettuale. L'uso di questa tecnologia di protezione deve essere autorizzato da Macrovision ed è inteso esclusivamente per uso domestico o per altri scopi limitati, se non diversamente autorizzato da Macrovision. L'uso di tecniche di inversione o lo smontaggio è proibito.
• È NECESSARIO AVVERTIRE I CONSUMATORI CHE NON TUTTI I TELEVISORI AD ALTA DEFINIZIONE SONO PIENAMENTE COMPATIBILI CON QUESTO PRODOTTO E POTREBBERO VENIRE VISUALIZZATE IMMAGINI DISTORTE. IN CASO DI PROBLEMI DI IMMAGINE DA SCANSIONE PROGRESSIVA 525 O 625, È CONSIGLIATO DI PASSARE AL COLLEGAMENTO DI USCITA DI 'DEFINIZIONE STANDARD'. IN CASO DI DOMANDE PER LA COMPATIBILITÀ DEL NOSTRO TELEVISORE CON QUESTO MODELLO DI UNITÀ DVD 525p E 625p, CONTATTARE IL CENTRO DI ASSISTENZA ALLA CLIENTELA.

Indice delle parti

Telecomando

Nome Pagina Nome Pagina
AUDIO/TV 0/1	19	8,37,46 MY SOUND	D	36	14,15
	23	10,12,14,24,25,28,30,40	Tasti numerici e tasti d'inserimento caratteri	6	9,11,12,29,30,33,34
←,▶	|4|	11,33 ON SCREEN		32	32
↓,▶	|22|	9,11,12,24,25,28,30	PTY ①	8|	19
▲,▼,◇, ENTER/SET	11	9,11,14-18,22,23,25,28-30,32-35,37,38	PTY ②	31	19
( Rietazione con un solo tasting)	|24|	23 PTY SEARCH		10|	19
( ①)	37	13 REPEAT		16	26
3D P/HPS	|37|	15 RETURN		9|	12
AHB PRO	|35|	13 S.TURBO II		35|	13
AUDIO IN/TV	20	8,10,12 SCAN MODE	DE	23	16
AUDIO/MPX	33	21 SET UP		12	38
AUDIO/ TV VOL +,-	|34|	8,13,14,46 SHIFT		17|	10-13,15-18,21-23,25,28-30,36,37,46
BASS/TREBLE	33	14 SLEEP/A.STBY		18	18
C.VOICE	38	15	SLOW ①, ②	4	23
CANCEL	29	18,25,30,36,37 SQ	BTITLE	32	22
CLOCK/TIMER	38	18,36,37 TA/New	Info	30	20
DIMMER	1	16 TITLE/DEL		27	29,30
DISP/CHARA	26	8,18,19,29 TOP M	ENU/PG	9	11,34,35
DVD/ AUDIO IN LEVEL	18	12,16 TUNER		21	8,9
DVD/CD ▷/①	3	8,10-12,23-25,28,35	TUNER/PLAY MODE	15	9,24,25
ECO	|1|	16 TV CH UP,	DOWN	14|	46
FADE MUTING	13	13 TV/VIDEO		25	46
FILE TYPE	|12|	10	USB ▷/①	2|	8,10,11,23,28,30,35
GROUP/ TITLE SKIP	|22|	11,28,30 VFP		28|	17
MARK	5	30 ZOOM		7	23
MENU/PL	29	11,34,35

Telecomando È possibile utilizzare questo telecomando anche con televisori JVC (vedere a pagina 46).

Unità principale

Nome Pagina Nome Pagina
∅/1	3	8, 46	DVD/CD▶/II	5	8, 10, 23, 28, 35
■	8	10, 12, 26, 28, 40	ECO	4	16
▲	16	10, 26 Presa PHO	NES	9	4, 8
Presa AUDIO IN	19	4, 6, 12 Sensore del telecomando	11	6
AUDIO IN, TV SOUND	17	8, 10, 12	SOUND TURBO II	7	13
CD▶USB REC	10	28	Spia STANDBY	2	8
DEMO	7	1	TUNER FM, AM	15	8, 9
Cassetto portadisco	12	10, 26	USB MEMORY▶/II	14	8, 10, 23, 35
Display	1	7	USB MEMORY REC/PLAY (●←)	20	4, 6
DOWN▶UP▶	6, 18	9, 11, 12, 25, 28	VOLUME+, -	13	8, 13

Unità principale

JVC

JVC

Istruzioni

SISTEMA MICRO COMPONENT
