MANUALE UTENTE MXP124 SAMSON

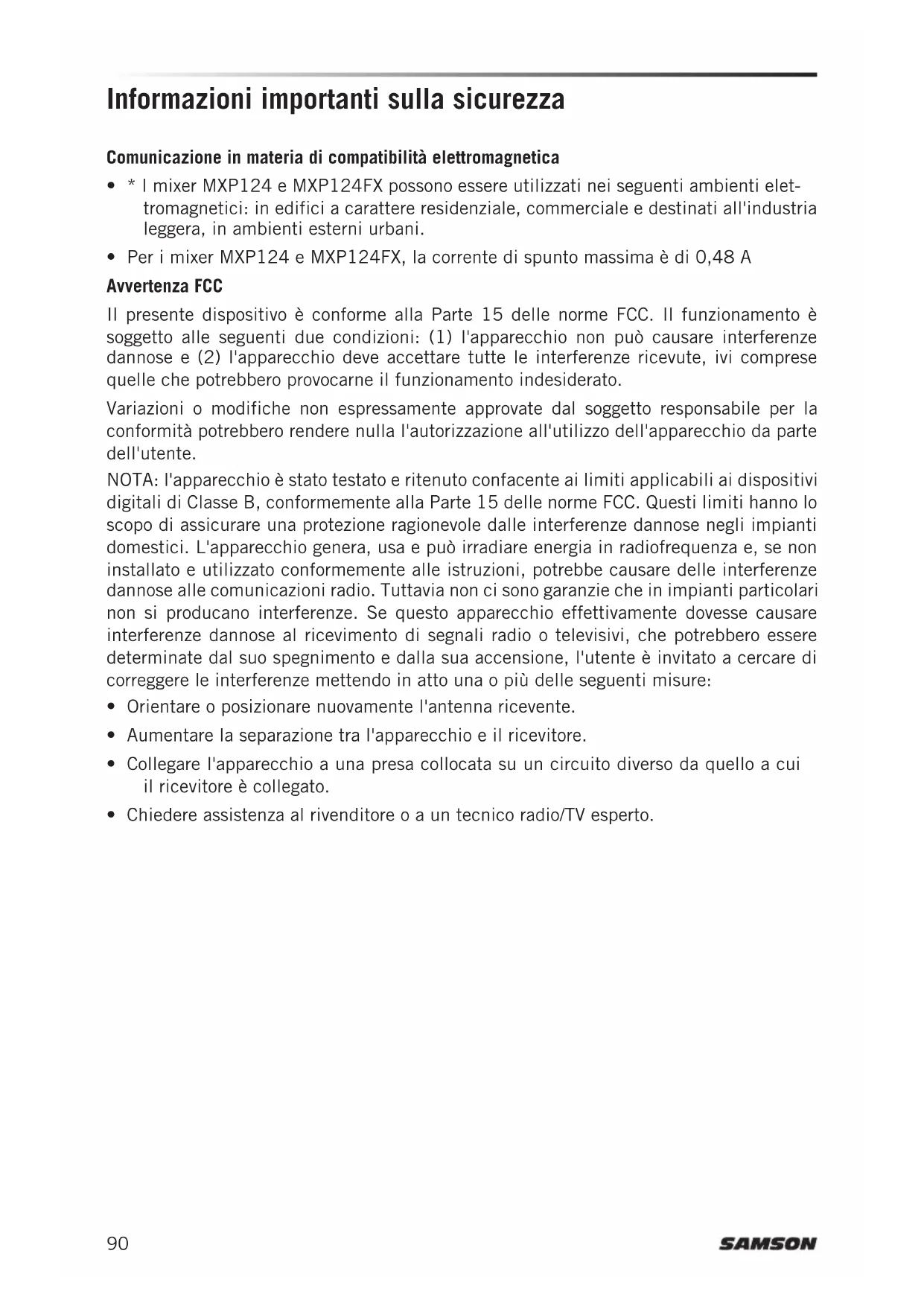

Informazioni importanti sulla sicurezza

Comunicazione in materia di compatibilità elettromagnetica

• • I mixer MXP124 e MXP124FX posso sono essere utilizzati nei seguenti ambienti eletromagneti: in edifici a carattere residenziale, commerciale e destinati all'industria leggera, in ambienti esterni urbani.
    Per i mixer MXP124 e MXP124FX, la corrente di spunto massima è di 0,48 A

Avverenza FCC

Il presente dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetti alle seguenti due condizioni: (1) l'apparecchio non può causare interferenze dannose e (2) l'apparecchio deve accettare tutte le interferenze ricevute, ivi comprese quella che potrebbero provocare il funzionamento indesiderato.

Variazioni o modifiche non espressamente approbate dal soggetto responsable per la conformità potrebbero renderere nulla l'autorizzazione all'utilizzo dell'apparecchio da parte dell'utente.

NOTA: l'apparecchio è stato testato e ritenuto confacente ai limiti applicabili ai dispositivi digitali di Classe B, conformmente alla Parte 15 delle norme FCC. Questi limiti hanno lo scopo di assicurare una protezione ragionevole delle interferenze dannose negli impianti domestici. L'apparecchio genera, usa e può irradiare energia in radiofrequency e, se non installato e utilizzato conformmente alle istruzioni, potrebbe causare delle interferenze dannose alle comunicazioni radio. Tuttavia non ci sono garanzie che in impianti particolari non si producano interferenze. Se questo apparecchio effettivement dovesse causare interferenze dannose al ricevimento di segnali radio o teilevisivi, che potrebbero essere determinate dal suo spegnimento e alla sua accensione, l'utente è invitato a cercare di correggere le interferenze mettendo inatto una o più delle seguenti misure:

• Orientare o posizionare nuovamente l'antenna ricevente.
• Augmente la separazione tra l'apparecchio e il ricevitore.
• Collegare l'apparecchio a una presa collocata su un circuito diverso da quello a cui il ricevitatore è collegato.
• Chiedere assistenza al rivenditore o a un technician radio/TV esperto.

Informazioni importanti sulla sicurezza

ATTENZIONE RISCHIO DI FOLGORAZIONE - NON APRIRE

AVERTIMENO: PER RIDURE IL RISCHIO DI FOLGORAZIONI, NON ASPOR-TARE IL COPERCHIO (O LA PARTE POSTERiore) IN QUANTO ALL'INTERNO DELL'APPARECCHIO NON CI SONO COMPONENTI RIPARABILI DALL'UTENTE. PER LE RIPARAZIONI RIVOLGERSI A PERSONALE DI ASSISTENZA QUALIFICATO.

Il significato del fulmine con la punta a forma di freccia all'interno di un triangolo equilatero ha lo scopo di avvisare l'utente della presenza di "tensioni pericolose" non isolate nella cassa del prodotto, di ampiezza sufficiente a costituire un rischio di folgorazione.

Il punto esclamativo all'interno di un triangolo equilatero ha lo scopo di avvisare l'utente della presenza di importanti istruzioni di funzionamento e manutenzione nella documentazione a corollario dell'apparecchio.

Se si desidera smaltire il prodotto, non gettarlo con i rifiuti domestici generici. Esiste unsystema di raccolta separato per i prodotti elettronici usati conformmente alla normativa che richiede un trattamento, un recupero e un riciclo corretti.

Gli utenti privati residenti nei ventotto stati membri dell'UE, in Svizzera e in Norvegia possono portare Gratisamente i propri prodotti elettronici usati presso strutture di raccolta a cui preposte o a un rivenditore (se si acquista un appearecchio nuovo analogo).

Per i Paesi non ricordati sopra, contattare le autorità locali per conoscere il metod di smaltimento corretto.

Facendo ciò si garantirà che il prodotto smaltito sia sottoposto al trattamento, al recupero e al ricicchio necessari, evitandoosi possibili consequence negative per I'ambiente e la salute umana.

Informazioni importanti sulla sicurezza

1. Leggere le presenti istruzioni.
2. Conservare le presenti istruzioni.
3. Prestare attenzione a tutte le awertenze.
4. Osservare toutes le istruzioni.
5. Non utilizzato l'apparecchio vicino all'acqua.
6. Pulire unicamente con un panno asciutto.
7. Non bloccare alcuna delle aperture di ventilazione. Eseguire l'installazione conformmente alle istruzioni della società produttrice.
8. Non installare nei pressi di sorgenti di calore come termosifoni, registri di calore, stufe o altri appearecchi (compresi gli amplificatori) che producono calore.
9. Non注意事项
   9.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.2
   9.2.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.4
   9.2.4 9
   9.2.5 9
   9.2.6 9
   9.2.7 9
   9.2.8 9
   9.2.9 9
   9.2.10 9
   9.2.11 9
   9.2.12 9
   9.2.13 9
   9.2.14 9
   9.2.15 9
   9.2.16 9
   9.2.17 9
   9.2.18 9
   9.2.19 9
   9.2.20 9
   9.2.21 9
   9.2.22 9
   9.2.23 9
   9.2.24 9
   9.2.25 9
   9.2.26 9
   9.2.27 9
   9.2.28 9
   9.2.29 9
   9.2.30 9
   9. 9. 9. 9. 9. 9. 9. 9. 9 9. 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9
10. Proteggere il cavo di alimentazione in modo che non venga calpestato o schiacciato, soprattutto in corrispondenza delle spine, dei connettori e del punto in cui essi escono dall'apparecchio.
11. Usare sostanto dispositivi/accessori specificati alla società produttrice.
12. Usare unicamente con il carrello, la base, il treppiede, il sostegno o il davolo specificati alla società produttrice o venduti con l'apparecchio. Quando si utilizza un carrello,

fare attenzione
nello spostamento
dell'insieme carrello/
apparecchio per
evitare lesioni da
ribaltamento.

1. Staccare la spina dell'apparecchio alla presa di corrente all'imperversare di temporali con fulmini o quando non è utilizzato per lunghi periodi di tempo.
2. Per qualsi asi riparazione rivolgersi a personale di assistenza qualificato. Eventuali riparazioni sono necessarie se l'apparecchio è stato danneggiato in quale modo, come nel caso di guasti al cavo di alimentazione o alla spina, danni provocati dal rovesciamento di liquido o alla caduta di oggetti sull'apparecchio, esposizione alla pioggia o all'umidità, o se l'apparecchio non funziona in modo normale o è stato fatto cadere.
3. L'apparecchio non dovrè essere esposto a sgocciolamento o schizzi di acqua e su diesso non deve essere posato alcun oggetto contente liquido, come per esempio un vaso.
4. Fare attenzione ad evitare folgorazioni, inseire completamente la lamalarga della spina nella fessura larga della presa.
5. Mantenere una corretta ventilazione attorno all'intera unità.
6. Per evitare lesioni, l'apparecchio deve essere collegato in modo sicuro al supporto come indicato nelle istruzioni di installmente.
7. ATTENZIONE: se la batteria viene sostituita in modo scorretto c'è pericolo di esplosione. Sostituire solo con batterie del medesimo tipo o di tipo equivalente.

Indice

Introduzione 94
Modalità di funzionamento basilare 95
Aggiunta di effetti digitali (unicamente per il modello MXP124FX) . 96
Connettivita USB (solo per il modello MXP124FX) 97
Caratteristiche 98
Comandi del pannello superiore 99
Sezione canali di ingresso mono 99
Sezione canali di ingresso stereo 101
Sezione Digital Effects (Effetti digitali, solo per il modello MXP124FX) 102
Master 103
Collegamenti del pannello posteriore 105
Guida al cablaggio 106
Specifiche 107
Elenco dei programmi degli effetti digitali
(solo per il modello MXP124FX). 109

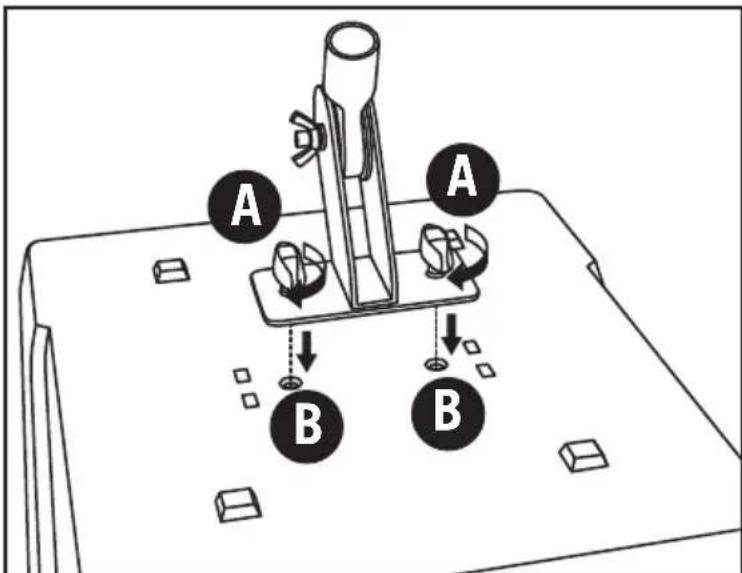

Base/supporto per microfono (accessorio venduto separatamente). 110

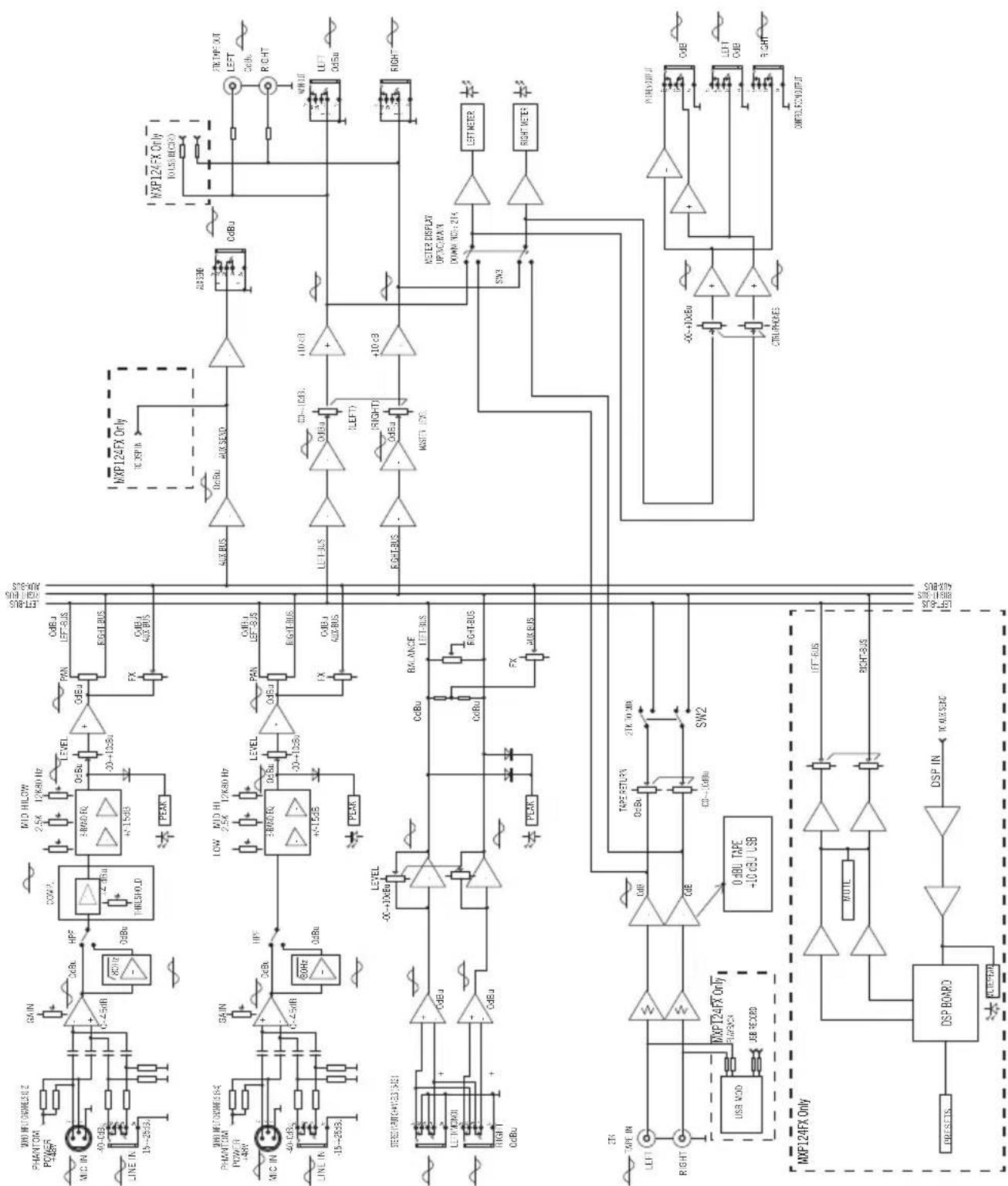

Schema a blocchi 111

Introduzione

Ci congratuliamo per il vosto acquiso di un mixer MixPad modello MXP124 o MXP124FX di Samson! I modelli MXP124 e MXP124FX sono mixer a dodici canali, con quattro canali mic/linea a basso rumore, preamplificatori microfonici及其他 quattro canali di ingresso di linea stereo impilati. I quattro ingressi mic/linea sono dotati di equalizzatore a tre bande, controlli del guadagno e filtri passa alto sugli ingressi del microfono. I primi due canali dispongono di comandi per il controllo della compressione per augmentare il livello d'ingresso, una caratteristica utile per controllare distorsioni o sovraccarico.

Per aggiungere profundità al mix, il modello MXP124FX è dotato di cento effetti a 24 bit di qualità comparabile conQLa ottenibile in uno studio di registrazione, tra cui Delays, Chorus, Flanging e dei Riverberi ricchi e profondi. Grazie all'ampio display a LED a sette segmenti è facile collegare le impostazioni predefinite dei propri effetti preferiti. Il mixer MXP124FX inoltre integra un'interfaccia digitale USB che consente la registrazione di audio digitale su un computer su cui si possa eseguire la maggior parte dei software di registrazione e la sua riproduzione daesso. L'opzione di intradamento flessibile del segnale consente di assegnare il segnale di ritorno USB al bus mix stereo principale o al bus mix 2 e delle cuffie.

Una riproduzione del suono pulita e cristallina, l'equalizzazione precise e l'instradimento flessibile del segnale in una struttura robusta assicurano un suono affidabile di alta qualità, esecuzione dopo esecuzione. Ottimizzati per la registrazione, l'amplificazione di suoni dal vivo e installazioni di carattere commerciale, i modelli MXP124 e MXP124FX sono le soluzioni di mixer ideali, dal momento che offrono una fantastica qualità del suono e hanno una struttura compatta.

In queste pagine troverete una descrizione dettagliata delle caratteristiche dei mixer MixPad,或者其他 a una descrizione dei loro pannelli frontali e posteriori, istruzioni passo per passo riguardo alla loro configurazione e al loro utilizzo e le loro specifiche complete. Se il mixer è stato acquistato negli Stati Uniti, trovereteanche un certificato di garanzia, vi preghiamo di compilarlo e spedirlo in modo da poter ricevere assistenza tecnica on-line e da permefterci di inviarvi informazioni aggiornate su quello e altri prodotti Samson in futuro.

Vi raccomandiamo di annotare il numero di serie del vostro prodotto nelle spazio apposto sottostante, in modo da farvi riferimento in futuro.

Numero di serie:

Data di acquireo:

Con le dovute cure e manutenzione, il mixer MixPad funzioneraenza problemi per molti anni. Se il mixer dovesse necessitate riparazioni, bisognerà ottenere un numero di autorizzazione al reso (RA) prima di spedire l'unità a Samson. Senza questo numero, l'unità non sare accettata. Vi preghiamo di contattare Samson allo 1-800-3SAMSON (1-800-372-6766) per ottenere un numero RA prima di spedire la vostra unità. Conservare la confezione originale e, se possibile, effettuire il reso dell'unità nel suo imballaggio originario. Se il mixer è stato acquistato fuori dal territorio degli Stati Uniti, contattare il distributore locale per dettagli sulla garanzia e informazioni sull'assistenza.

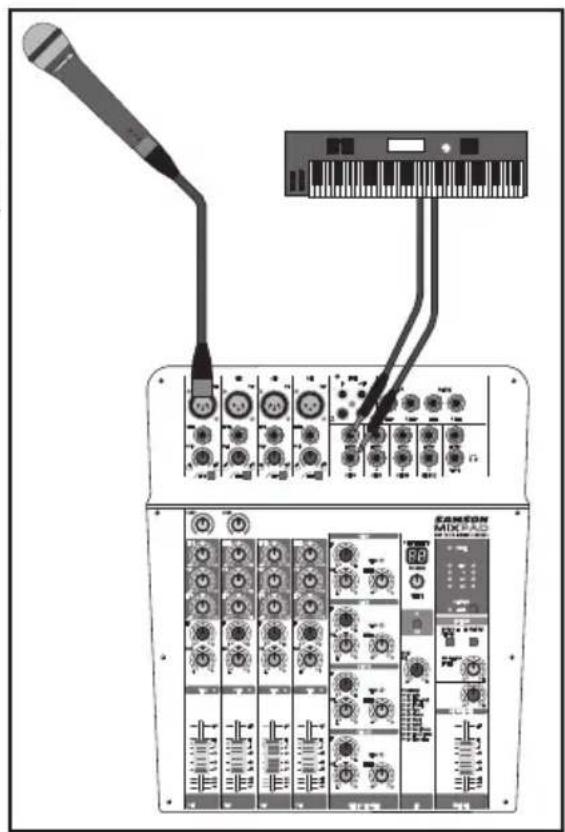

Modalità di funzionamento basilare

La trattazione segunte illustra la configurazione e la modalità di funzionamento di base dei mixer MixPad MXP124 e MXP124FX.

1. Prima di collegare microfoni o strumenti, accertarsi che l'alimentazione di tutti i componenti delsystema,ivi compreso il mixer MixPad, sua disattivata.Accertarsi che i comandi MAIN MIX (MIX PRINCIPALE) e MIX 2/PHONES (CUFFIE) siano stati abbassati completeness.
2. Collegare i cavi dai microfoni e dagli strumenti al mixer. I microfoni dovranno essere collegatiagli ingressi XLR dei canali 1-4.Gli appearecchi a livello di linea possono essere inserti nei canali di ingresso monoda 1 / 4'' (1-4) o nei canali di ingresso stereo impilati (5-12). Prima di essere collegati al mixer gli strumenti acustici, le chitarre elettriche e i bassi devono essere collegati a una direct box o a un preamplificatore.
3. Accendere l'alimentazione dei dispositivi periferici e poi quella del mixer MixPad.

NOTA: è importante ricordare la regola aurea in materia di audio... "L'ULTIMO APPARECCchio AD ESSERE ACCESO è IL PRIMO AD ESSERE SPENTO." In sostanza ciò significica che quando si accende ilsystema, bisogna sempre accendere gli amplificatori di potenza o i diffusori potenziati PER ULTIMI e quando si spegne ilsystema bisogna spegnere gli amplificatori di potenza PER PRIMI. Ciò contribuisce ad evitare dei pop sonori causati da una corrente di spunto in fase di accensione o di spegnimento, che talvolta possono danneggiare gli altoparlanti.

1. Accendere gli amplificatori di potenza o i diffusori potenziati e alzare il regolatore di livello portandolo al livello di funzionamento consigliato alla casa produttrice.
2. Impostare il guadagno di ingresso di ciascun canale di ingresso in modo che le spie indicanti il picco (PEAK) si accendano solo occasionally durante gli ingressi a volume più alto che ciascun canale sperimenterà.
3. Impostare il fader MAIN MIX (MIX PRINCIPALE) sulla posizione "0".
4. Mentre si parla nei microfoni (a livello di esecuzione) o si suona uno strumento, alzare lentamente i potenziometri del volume del canale di ingressso fino a raggiungere il livello desiderato.
5. Se si desidera regolare il tono di ciascun canale, regolare i comandi dell'equalizzatore come desiderato. É possibile che si debba regolare nuovamente il volume del canale.

Aggiunta di effetti digitali (unicamente per il modello MXP124FX)

I mixer MXP124FX incorporano dei processors multi-effetto a 24 bit di elevata qualità, che offrono cento impostazioni predefinite di effetti comparabili con quelli ottenibili in uno studio di registrazione. La sezione denominata DIGITAL EFFECTS (EFFETTI DIGITALI) dispone di effetti come Delays puliti, Reverb ricchi e profondi e di multi-effetti come Delay + Reverb. La trattazione

seguente esporrà in dettaglio il funzionamento degli effetti del DSP interno alla sezione EFFETTI DIGITALI.

1. Collegare un microfono o uno strumento al canale desiderato, regolare il livello e l'equalizzatore a proprio piacimento e accertarsi che il livello del fader MAIN MIX (MIX PRINCIPALE) sia impostato in modo da poterlo udire nei propri altoparlanti.
2. Premere il pulsante di attivazione degli effetti (ON) per attivare il canale degli effetti digitali.
3. Selezionare il programma di effetti desiderato using la manopola di regolazione della selezione (SELECT) posizionata al centro del channel strip. Ruotare l'interruttore di selezione SELECT positizonandolo su uno dei cento effetti e premerlo per confirmare la selezione.
4. Impostare il controllo degli effetti MAIN MIX (MIX PRINCIPALE) sulla posizione "ore 12".
5. Usare il controllo degli effetti FX sul canale di ingressso per regolare il livello del segnale da inviareagli effetti. Se la spia che indica il livello di picco assume colore rosso e lampeggia, il segnale sta sovraccaricando il DSP, abbassare i comandi FX del canale fino a che la spia non è più accesa e rossa.

Nota: il segnale che alimenta il controllo degli effetti FX è inviato dopo il fader del canale,osi il fader del canale incide su quel livello, ciò significata che il livello di FX sale escende con il fader del canale.

Connettività USB (solo per il modello MXP124FX)

Il mixer MXP124FX incorpora un'interfaccia audio USB stereo che consente all'utente di registrarare suoni su un computer using praticamente qualsiasi software di registrazione digitale e di riproduurli daesso. Configurare il mixer per uso con un computer è una procedura semplice che richiede solo pochi minuti. La trattazione seguente descrive come collegare il mixer MXP124FX a

un computer e come configurarlo.

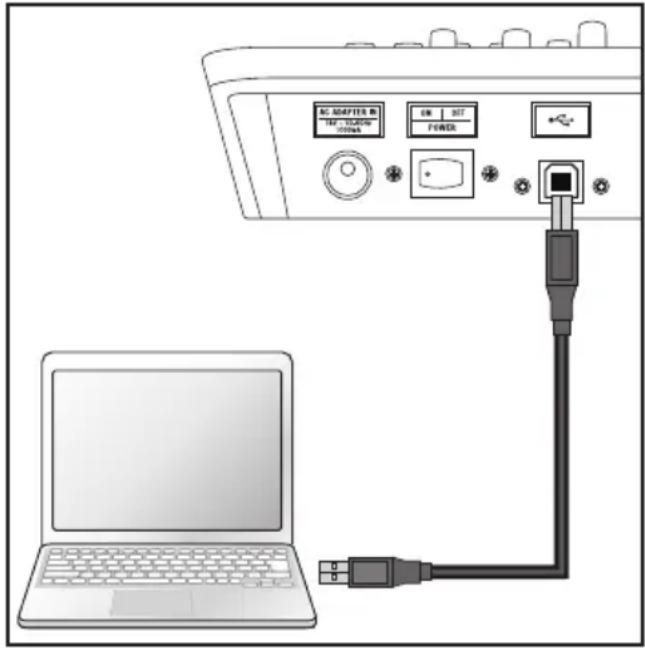

1. Collegare il mixer MXP124FX al computer con un cavo USB standard (non fornito).
2. All'interno del software audio, configurare il mixer MXP124FX come dispositivo di ingressso e di uscita.
3. L'audio inviato dal mixer
   MXP124FX al computer segue il bus Main Mix (Mix principale).
4. Per la riproduzione, si può far tornare il segnale stereo USB

direttamente nei bus Mix principale di sinistra e di destra sono che sulla console la riproduzione dal PC si sommi a quella del mix PRINCIPALE (MAIN). Per ascoltare la riproduzione USB nel MIX PRINCIPALE premere l'interruttore TAPE/USB TO MAIN MIX.

1. L'interruttore TAPE/USB TO MIX 2 + PHONES è usato per assegnare il ritorno USB al bus Mix 2 e delle cuffie. Ciò consente di mixare la riproduzione all'interno di monitor da studio o di isolare la riproduzione in una zona di mixaggio.

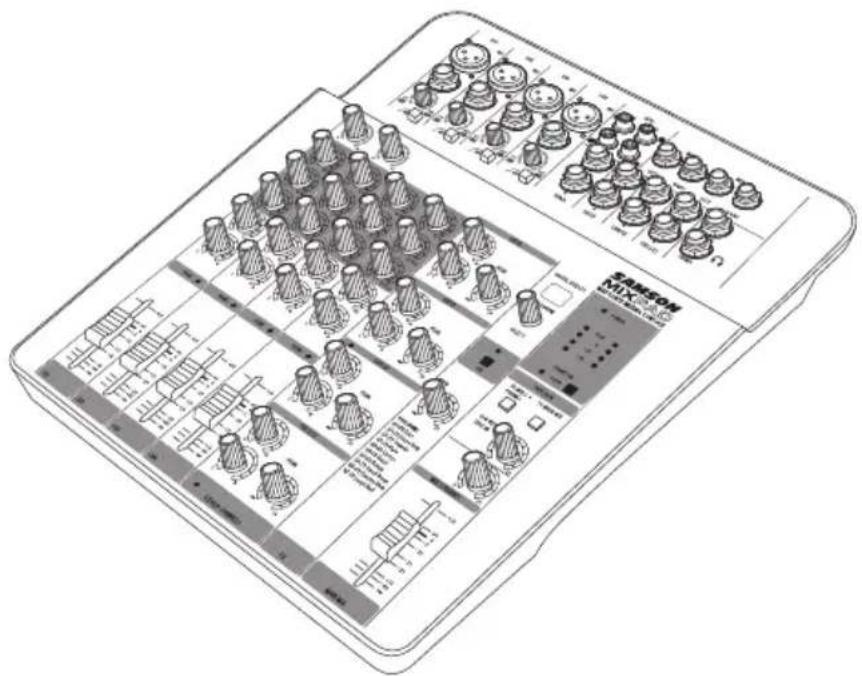

Caratteristiche

I mixer MixPad di Samson sono soluzioni complete, "tutto in uno" per applicazioni di suono dal vivo, registrazione, installazioni fisse e post-produzione. Di seguito ne vengono esposte alcune delle principali caratteristiche:

• Mixer analogico a headroom elevato e rumore ultra basso
• Quattro preamplificatori per microfono MDR (con gamma dinamica massima) di classe A con EQ a tre bande
  Quattro canali stereo impilati
• Fader di precisione di elevata qualità
• Centro effetti digitali a basso rumore a 24 bit (solo per il modello MXP124FX)
• Interfaccia USB bidirezionale ad alta integrità (solo per il modello MXP124FX)
• Due compressori a manopola singola con qualità da studio
• Una mandata ausiliaria per canale
• Tutti i canali dei microfoni sono dotati di guadagno in ingresso e filtri passa alto
• Alimentazione phantom da 48 Volt per i microfoni a condensatore
• Uscite multiple: Main Mix, Mix 2, Phones e Tape
• Ingressi USB (MXP124FX) e Tape assegnabili alle uscite Main Mix o Mix 2/ Phones
• Supporto/base per microfono disponibile a livello opzionale

Comandi del pannello superiore

Sezione canali di ingresso mono

La trattazione seguente describing in dettaglio quattro canali di ingressso mono.

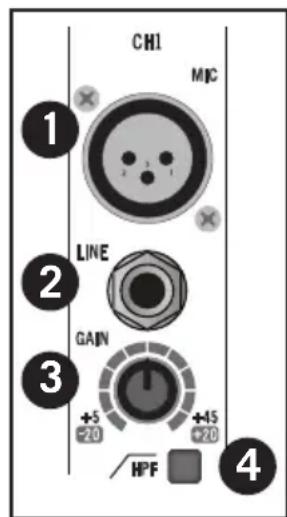

1. Ingressi MIC - Usare quosti ingressi XLR bilanziati per collegare microfoni a bassa impedenza e segnali di livello bassi da direct box. Gli ingressi MIC sono dotati di alimentazione phantom da +48V , che consente l'uso di microfoni a condensatore. Connettore XLR pinout - Polo 1: Terra, Polo 2: Caldo (+), Polo 3: Freddo (-)
2. Ingresso a livello di linea - Usare quosti ingressi TRS bilanciati da 14 per collegare sintetizzatori, drum machine, processori di effetti o qualsiasi segnale a livello di linea. A quosti ingressi è possibile collegare dispositivi bilanciati e sbilanciati. Jack Telefonici TRS Connettore pinout - Manica: Terra, Punta: Caldo (+), Anello: Freddo (-)
3. Controllo del GUADAGNO (GAIN) - Controllo del guadagno variabile con un Campo di regolazione che va da +5 a +45 dB sull'ingresso MIC e da -20 a +20 dB sull'ingresso LINE (LINEA).
4. Interruttore HPF (FPA) - Il filtrlo passa alto attenua leasse frequenze dagli ingressi MIC XLR a partire da 80Hz e al di sotto con una velocità di 12 dB per ottava. Il filtrlo passa alto consente di eliminare le frequenze più basse che non si vuole che il microfono colga. In applicazioni di suono dal vivo, il filtrlo passa alto è utile per eliminare il frastuono del palco.

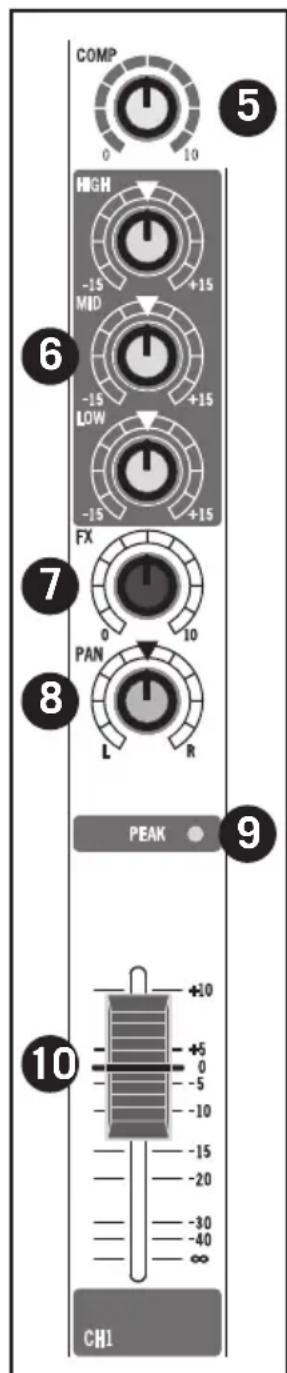

5. Comando COMP (CH1 e CH2) - La manopola COMP regola il livello di compressione applicato al canale. Quando la manopola COMP viene girata in senso orario, il rapporto di compressione viene alzato e il guadagno in uscita viene regolato di conseguenza. L'ampiezza dinamica del canale viene ristretta, i segnali più bassi verranno amplificati e quelli alto saranno attenuati per adattarsi meglio al mix. Troppa compressione può creare l'effetto di un suono palpitante, eliminando del tutto l'ampiezza dinamica e producendo feedback acustico.

Comandi del pannello superiore

1. Equalizzatore (HIGH, MID e LOW, ALTO, MEDIO e BASSO) - Questo equalizzatore a tre bande consente di contornare le bande di frequenza alta, media e Bassa di un canale. Quando il dato èosto in posizione ore 12 (arresto), non ci sono effetti sul segnale. Ruotare i dati interamente in senso orario alzerà il livello della banda di frequenza di +15 dB, nelle ruotare i dati interamente in senso antiorario abbasserà il livello della banda di frequenza di -15 dB.

2. Controllo ausiliario degli effetti FX (MXP124FX) - I comandi a manopola degli effetti FX del canale controllano la quantità di segnale che viene inviata ai bus degli effetti. Il segnale del bus degli effetti FX nel mixer MXP124FX è indirizzato alla sezione degli effetti digitali per un'elaborazione interna del segnale. Il segnale FX può essereanche inviato a un elaboratore di effetti esterno collegato al jack FX SEND situato nell'area dei jack sul pannello frontale.

Controllo ausiliario MON (MXP124) - Controlla la quantità di segnale di quel canale che è inviata all'uscita MON. Il segnale che alimenta il controllo MON viene inviato prima rispetto al fader del canale, o pre-fader, così il fader del canale non incide in alcun modo sul livello MON. Il controllo MON di solito viene usato per creare un mix separato per un impianto di diffusione da pavimento.

1. Controllo PAN - Il controllo PAN viene utilizzato per assegnare o posizionare il segnale mono nei bus del mix stereo principale sinistro e destro. Si può create un'immagine stereo effettuando un bilanciamento di alcuni segnali di ingresso a sinistra e di altri a destra.
2. Indicatore di picco PEAK - Questa spia a LED lampeggerà assumendo colore rosso a fronte di picchi del segnale di ingresso del canale. Per ridurre la distorsione, ruotare in senso antiorario il commando del guadagno (GAIN) fino a che l'indicatore di clipping cessa di accendersi durante l'uso normale.
3. Potenziometro del volume - Il dato potenziometro del VOLUME regola il livello di ciascun canale di ingressso mono.

Comandi del pannello superiore

Sezione canali di ingresso stereo

La trattazione seguente descrive in dettaglio quattro canali di ingresso stereo impilati.

1. Jack di ingressso stereo da 14 - Usare i jack da 14 per collegare delle sorgenti a livello di linea stereo. Per gli ingressi stereo usare l'ingresso di linea sinistro (LINE L) per collegare il canale di sinistra e l'ingresso di linea destro (LINE R) per collegare il canale di destra. Usare l'ingresso di sinistra (LEFT) quando si collega un segnale di ingressso mono ai canali di ingressso stereo. Si possono collegare a

questi ingressi uscite da microfoni con alta impedenza, sintetizzatori e drum machine. Gli ingressi di tipo LINEA (LINE) hanno livelli di fu nominali che vanno da -40 dBV a -10 dBV.

Jack Telefonici TRS Connettore pinout - Manica: Terra, Punta: Caldo (+), Anello: Freddo (-)

1. Controllo ausiliario degli effetti FX (MXP124FX) - I comandi a manopola degli effetti FX del canale controllano la quantità di segnale che viene inviata ai bus degli effetti. Il segnale del bus degli effetti FX nel mixer MXP124FX è indirizzato alla sezione degli effetti digitali per un'elaborazione interna del segnale. Il segnale FX può essereanche inviato a un

elaboratore di effetti esterno collegato al jack FX SEND situato nell'area dei jack sul pannello frontale.

Controllo ausiliario MON (MXP124) - Controlla la quantità di segnale di quel canale che è inviata all'uscita MON. Il segnale che alimenta il controllo MON viene inviato prima rispetto al fader del canale, o pre-fader,osi il fader del canale non incide in alcun modo sul livello MON. Il controllo MON di solito viene usato per create un mix separato per un impianto di diffusione da pavimento.

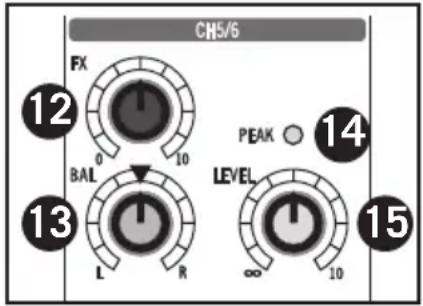

1. Controllo del bilanciamento BAL - Questo dato viene utilizzato per assegrare o posizionare il segnale stereo nel Campo del mix stereo principale sinistro e destro. è possibile creare un'immagine stereo effettuando il bilanciamento di alcuni segnali in ingresso a sinistra e di altri a destra.
2. Indicatore di picco PEAK - Questa spia a LED lampeggerà assumendo colore rosso a fronte di picchi del segnale di ingresso del canale. Per ridurre la distorsione, ruotare in senso antiorario il regolatore di livello LEVEL o abbassare il volume del dispositivo di ingresso fino a che l'indicatore di clipping cessa di accendersi durante l'uso normale.
3. Regolatore di livello LEVEL - Questa manopola controlling il volume degli ingressi del canale e viene utilizzata per regolare in maniera ininterrotta il livello sonoro dei vari segnali che vengono miscelati insieme in corrispondenza delle uscite principali.

Comandi del pannello superiore

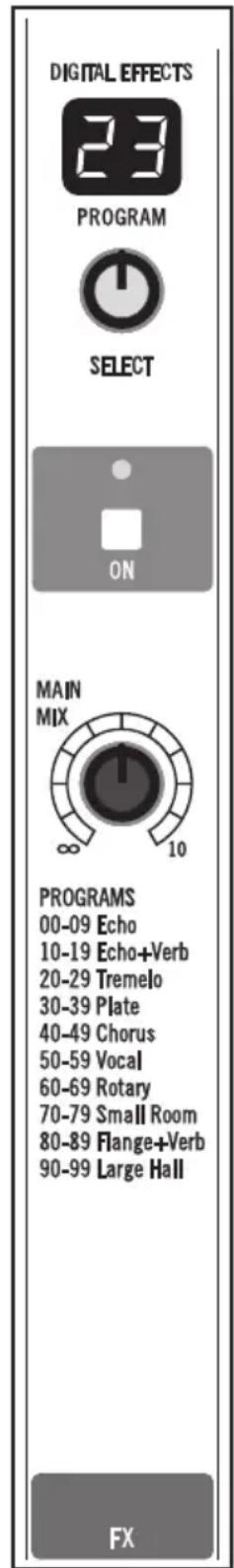

Sezione Digital Effects (Effetti digitali, solo per il modello MXP124FX)

La trattazione seguente describes i comandi caratteristic di della sezione in cui è possibile gestire i multi-effetto digitali a 24 bit integrati.

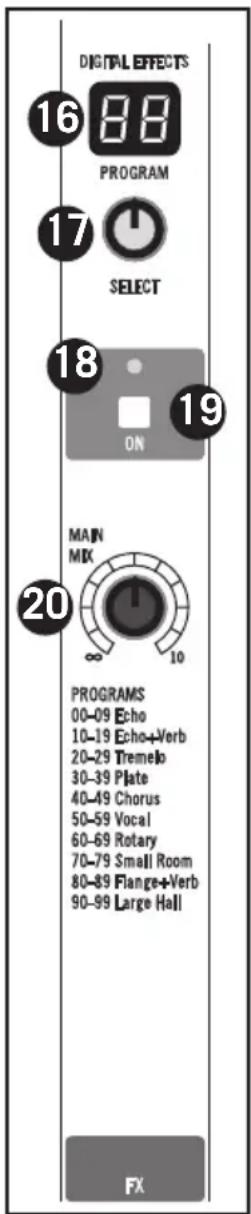

1. Display degli effetti PROGRAM (PROGRAMMA) - I processori multi-effetto del mixer sono dotati di un display numerico a sette segmenti con visualizzazione a dopbia cifraindicante il numero del PROGRAMMA degli effetti entro un intervallo compreso tra 00 e 99.
2. Manopola di regolazione della selezione SELECT - La manopola di regolazione della selezione SELECT è un encoder a variazione continua che attiva una delle impostazioni predefinite dei cento effetti digitali integrati. Ruotare la manopola SELECT per scorrereattraverso i programmi predefiniti e premerla per caricare l'effetto selezionato.
3. Spia On/Peak (Picco) - Questa spia a LED si accende assu-mendo colore verde quando la sezione Digital Effects (Effetti digitali) è attivata. La spia si accende assumendo colore rosso quando il segnale di ingresso per accedere ai processori di effetti digitali interni è sovraccarico.
4. Interruttore ON - L'interruttore ON viene utilizzato per attivare e disattivare gli effetti del DSP interno della sezione Effetti digitali. Quando l'interruttore non è premuto gli effetti sono by-passati.
5. Comando MAIN MIX (MIX PRINCIPALE) - Il dato MIX (MIX PRINCIPALE)iene utilizzato per regolare il livello degli effettiattraverso I'effetto digitale incorpore che viene inviato al bus MIX PRINCIPALE.Ci o consente all'utente di sentire gli effetti del DSP negli altoparlanti principali.

Comandi del pannello superiore

Master

La trattazione seguente describes in dettaglio la parte denominata master del mixer.

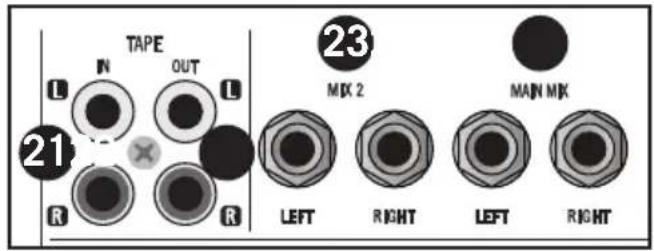

1. INGRESSO TAPE (jack RCA) - Ingresso a livello di linea stereo, su connettori RCA, per il collegamento dell'uscita di dispositivi comelettori MP3,lettori CD,schede audio di computer, o qualsiasi alto dispositivo a livello di linea.

1. USCITA TAPE (jack RCA) - Il segnale presente in corrispondenza di quello connettore è il segnale del bus PRINCIPALE prima che sia passatoattraverso il regolatore di livello MASTER e l'equalizzatore grafico. Il livello di uscita nominale è -10 dBV e l'impenenza è 100 ohm.

2. MIX 2 - Queste uscite MIX 2 a livello di linea possono essere utilizzate per gestire un secondochestra di altoparlanti o per il collegamento a un dispositivo stereo come una scheda audio di un computer, unlettore MP3 o un registratore. Il segnale in corrispondenza dei jack MIX 2 segue quanto impostato con la manopola di regolazione del livello MIX 2 consentendo all'utente di impostare un livello diverso in corrispondenza delle uscite.

3. MAIN MIX (MIX PRINCIPALE) - I jack da 14 " MAIN MIX (MIX PRINCIPALE) possono essere collegati a un amplificatore di potenza, a unsystema di altoparlanti amplificati oagli ingressi di un registratore digitale. Il segnale in corrispondenza dei jack MAIN OUT (USCITA PRINCIPALE) segue il potenziometro del volume PRINCIPALE (MAIN).

1. FX SEND (modello MXP124FX) - Il segnale presente all'uscita FX SEND viene inviato dal bus FX, che è alimentato dalle mandate effetti sui canali di ingressso.

MON SEND (modello MXP124) - Il segnale presente all'uscita MON SEND viene

inviato dal bus MON, che è alimentato dalle mandate monitor sui canali di ingressso.

1. Uscita PHONES (CUFFIE) - Collegare cuffie stereo TRS standard da 14 , con resistenza da 60 a 600 ohm. Il livello dell'uscita PHONES (CUFFIE) è controllato dal lavoro MIX 2/PHONES.

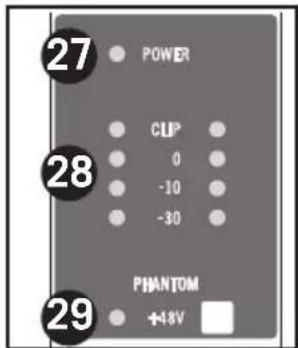

1. Indicatore di ALIMENTAZIONE (POWER) - La spia a LED dell'ALIMENTAZIONE si accende perindicare che l'interruttore di ALIMENTAZIONE principale (POWER, posizionato sul pannello posteriore) è accesso.

Comandi del pannello superiore

1. Misuratore del livello di uscita - Il misuratore del livello di uscita consente di monitorare il livello del segnale, che viene inviato ai jack MAIN MIX (MIX PRINCIPALE).
   NOTA: per evitare distorsioni, regolare il regolatore di livello MAIN MIX (MIX PRINCIPALE) in modo che il LED che indica 0 si accenda di tanto in tanto.
2. Interruttore e spia alimentazione PHANTOM - Il mixer integra un alimentatore phantom da 48 Volt che consente di azionare i microfoni a condensatore. Quando l'interruttore è premuto, il LED si accenderàindicando che l'alimentazione phantom èutilizzabile con i preamplificatori microfonici.
   NOTA IMPORTANTE: per evitare un pop sonoro, quando l'alimentazione phantom è in uso accertarsi di abbassare i regolatori di livello del master prima di insertire e di staccare i cavi del microfono. Accertarsi che il fader di livello MAIN (PRINCIPALE) sia interamente abbassato prima di attivare l'alimentazione phantom in modo da evitare che dei pop entrino da dispositivi esterni collegati al mixer. Inoltre, accertarsi che l'alimentazione phantom sua DISATTIVATA quando si collegano o si staccano dei microfoni.

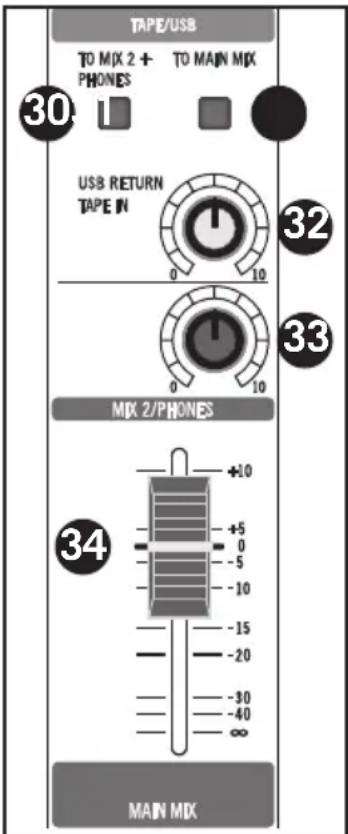

3. Interruttore TAPE & USB (solo per il modello MXP124FX) TO MIX 2 + PHONES - Questo interruptatore è utilizzato per assegnare gli ingressi TAPE e USB (solo per il modello MXP124FX) alle uscite MIX 2 e PHONES (CUFFIE).
4. Interruttore TAPE & USB (solo per il modello MXP124FX) TO MAIN MIX - Questo interruptore è utilizzato per assegnare gli ingressi TAPE e USB (solo per il modello MXP124FX) all'uscita MAIN MIX (MIX PRINCIPALE).
5. Comandi USB RETURN (RITORNO USB, solo per il modello MXP124FX) e TAPE IN (INGR. TAPE) - Questi regolatori di livello vengono utilizzati per regolare il volume del segnale di ritorno da un computer attraverso l'ingresso USB (solo per il modello MXP124FX) e l'audio collegato ai jack RCA TAPE IN (INGR. TAPE)
6. Controllo MIX 2/PHONES (CUFFIE) - Il mixer possiede una seconda series di connettori di uscita che veicolano un duplicato del segnale MAIN MIX (MIX PRINCIPA-LE) al fine di alimentare un'altra area dell'altoparlante o un altro registratore. La manopola di regolazione MIX 2/PHONES (CUFFIE) viene usata per impostare il volume dell'uscita MIX 2 e il livello complessivo dell'uscita delle cuffie.
7. Fader MAIN MIX (MIX PRINCIPALE) - Il potenziometro di livello MAIN MIX (MIX PRINCIPALE) regola il livello del mix stereo sinistro e destro inviato alle uscite MAIN MIX (MIX PRINCIPALE).

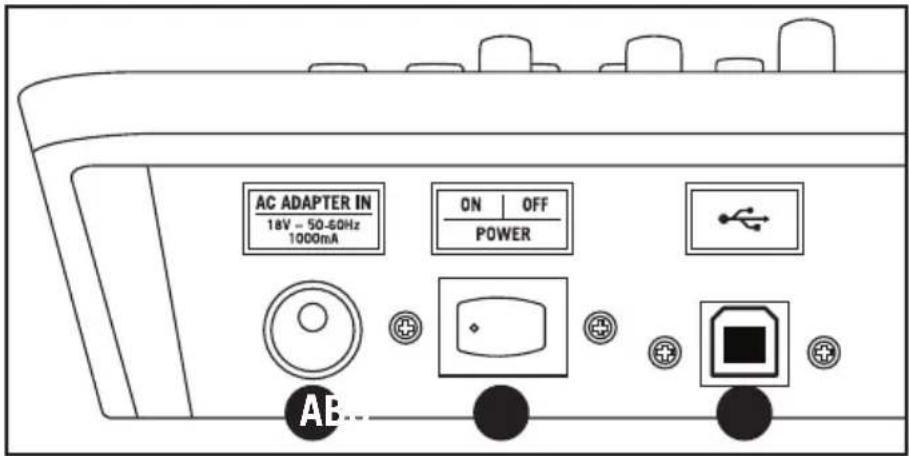

Collegamenti del pannello posteriore

La trattazione seguente descrive in dettaglio i collegamenti del pannello posteriore.

A. INGRESSO ADATTATORE A C.A. (AC ADAPTER INLET) - Collegare in quello punto l'alimentatore c.a. esterno fornito
B. ALIMENTAZIONE (POWER) - Collega alla rete elettrica i mixer MXP124 e MXP124FX.
C. Porta USB (solo per il modello MXP124FX) - Collegare il mixer MixPad a un computer inserendo in quello punto un cavo USB standard.

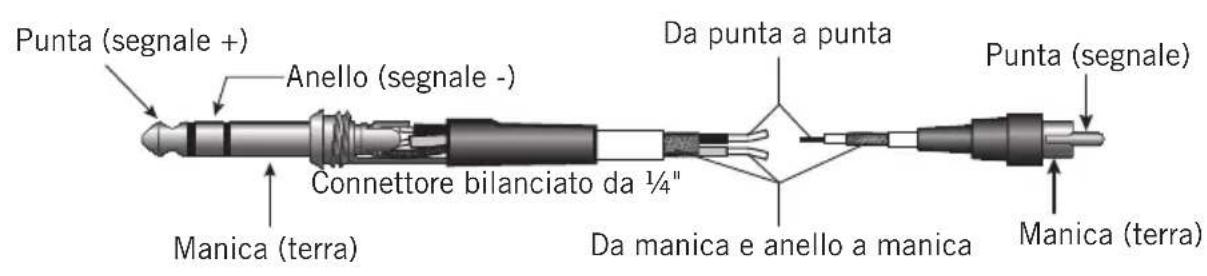

Guida al cablaggio

Molteplici sono i modi per interfacciare un mixer MXP a supporto di svariate applicazioni. Per collegare il mixer fare riferimento ai diagrammi di cablaggio riportati di seguito.

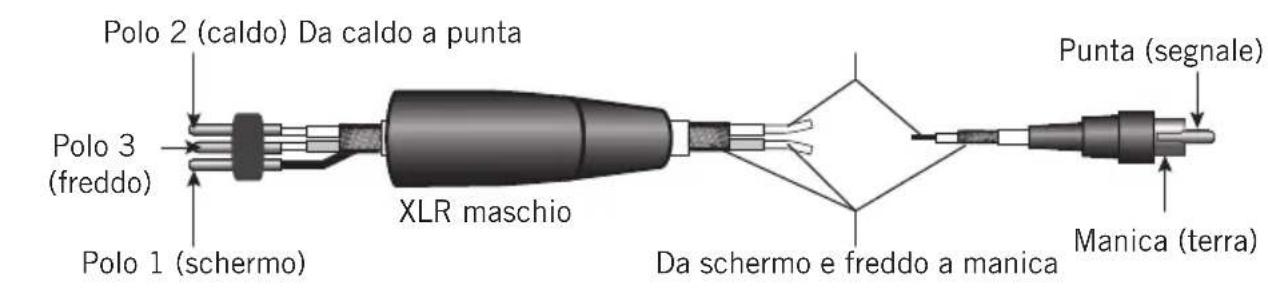

RCA

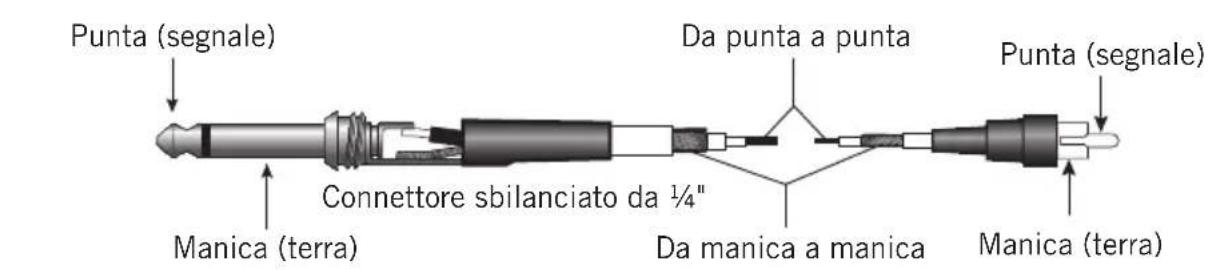

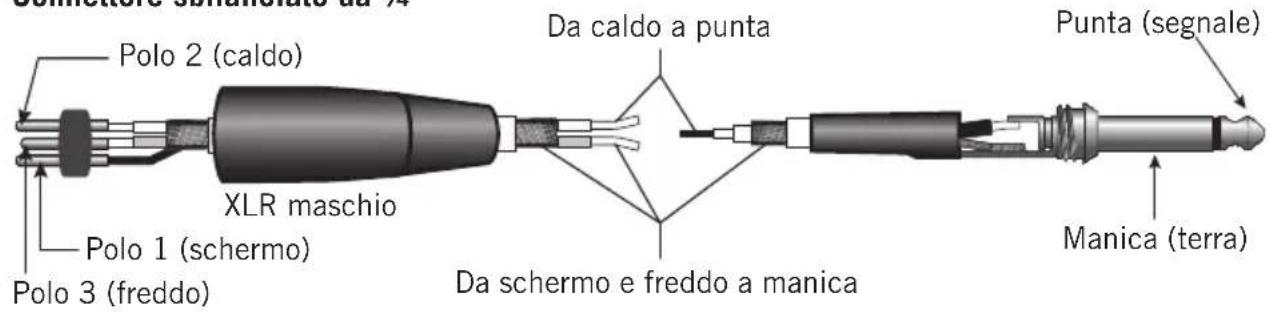

Connetto sbilanciato da 14

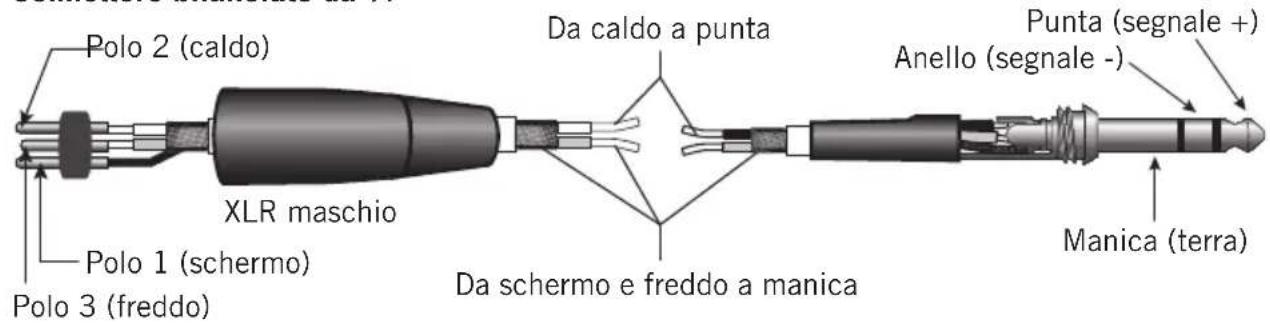

Connettore bilanciato da 14

Specifice

Risposta in frequenza (regolazione sul minimo, guadagno unitario ± 3 dB)

Da mic a princ. (Mic to Main) 20Hz 30kHz

Da linea a princ. (Line to Main) 20Hz 30kHz

Da ritorno aus. a princ.

(Aux Return to Main) 20Hz 30kHz

Da linea a mandata aus.

(Line to Aux Send) 20Hz 30kHz

Distorsione armonica totale (regolazione sul minimo, uscita +4 dBu, guidagno unitario, FPB 1 kHz /30 kHz)

Da mic/linea a princ.

(Mic/Line to Main) (canale mono) < 0.03%

Da linea a princ.

(Line to Main) (canale stereo) < 0.03%

Da linea a mandata aus.

(Line to Aux Send) < 0.03%

Rumore equivalente in ingresso (Filtro "A" attivo, ingresso in certo)

Mic (regolazione sul minimo,

impostazione fader "0") < -90 dB 20 HZ 30 KHZ ponderato A

Linea (Line) (regolazione sul minimo,

impostazione fader "0") < -90 dB 20 Hz 30 KHZ ponderato A

Guadagno di tensione massimo

Da mic a princ. 63 dB

Da linea a princ.

(Mic to Main) (canale mono) 39 dB

Da linea/tape a princ.

(Line/Tape to Main) (canale stereo) 26 dB

Da mic a mandata aus. (Mic to Aux Send) 63 dB

Da linea a mandata aus.

(Line to Aux Send) (canale stereo) 29 dB

Rumore residuo (FPB da 30 kHz, tutti i comandi sul minimo)

Principale (Main), tutti i fader sul min - 105 dBu ponderato A

tutti i fader sul min - 94 dBu ponderato A

Canale - Canale (regolazione sul minimo,

impostazione fader "0") > 75 dB ponderato A

Ingresso - uscita > 60 dB ponderato A

Specifiche

Indicatori di PICCO

Mic (canale mono) + 16 dBu

Linea (Line) (canale stereo) + 16 dBu

Uscita cuffie (carico 600 ohm) + 20 dBu

Livello di ingresso massimo (1 kHz, ± 3 dB)

Ingresso mic (canale mono) + 16 dBu

Ingresso di linea (canale mono) + 40 dBu

Equalizzatore dei canali di ingressso (± 3dB)

Alto ± 15 dBu

Medio ± 15 dBu

Basso ± 15 dBu

Alimentazione phantom 48V± 3V

Requisiti di alimentazione 18 V c.a. 1.000 mA

Consumo di potenza < 18W

Dimensioni (Largh., Prof., Alt.) 12,9'' × 11,7'' × 3''

327 mm x 298 mm x 75 mm

Peso 5,0 lb / 2,3 kg

Alimentazione bus USB

USB 2,0 + 5 V c.c. 0,5 A max.

USB A-TIPO FEMMINA

Effetti DSP interno

100 predefiniti

Elenco dei programmi degli effetti digitali (solo per il modello MXP124FX)

Numero Effetto	Parametro
00-09 Echo	Intervallo di ritardo: 145 ~ 205 ms
10-19 Echo	+ Verb Intervallo di ritardo: 208 ~ 650 msTempo di decadimento: 1,7~2,1 s
20-29 Tremolo Velocità: 0,6 ~	5 Hz
30-39 Plate	Tempo di decadimento: 0,9 ~ 3,6 s
40-49 Chorus	Velocità: 0,92 ~ 1,72 Hz
50-59	Vocal	Tempo di decadimento riverb.: 0,8 ~ 0,9 sPre-ritardo: 0 ~ 45 ms
60-69	Rotary	Profondità di modulazione: 20 ~ 80 %
70-79 Smal	Room Tempo di decadimento: 0,7~2,1 sPre-ritardo: 20 ~ 45 ms
80-89	Flanger + Verb	Tempo di decadimento: 1,5 ~ 2,9 sVelocità: 0,8 ~ 2,52 Hz
90-99 Large	Hall	Pre-ritardo: 23 ~ 55 ms

Base/supporto per microfono (accessorio venduto separatamente)

I mixer MixPad MXP124 e MXP124FX possono essere montati su un supporto per microfono facendo ricorso al kit supporto per microfono, che è un accessorio opzionale. Le operazioni seguenti descrivono come montare il

mixer MixPad a un supporto per microfono.

1. Capovolgere il mixer.
2. Allineare le viti di montaggio del supporto del microfono (A) con gli inserti filettati del MixPad (B).
3. Avvitare il supporto del microfono al mixer MixPad, accertandosi che le due viti siano serrate in modo saldo.
4. Capovolgere nuovamente il mixer e fissare il supporto a una base per microfono.
5. Per regolare l'angolazione del mixer, allentare il galletto (C), ruotare il mixer nell'angolazione desiderata e serrare nuovamente il galletto.

Note:fare attenzione quando si posizione il mixer su un supporto, in modo da essere certi che si trovi su una superficie stabile e in piano e che non si ribalti. Disporre i cavi paralleamente alla base del microfono con sufficiente gioco in modo che non siano tirati.

Schema a blocchi

Samson Technologies Corp.

45 Gilpin Avenue

Hauppauge, New York 11788-8816

Phone: 1-800-3-SAMSON (1-800-372-6766)

Fax: [phone]

www.samsontech.com
