MANUAL DE USUARIO MXP124 SAMSON

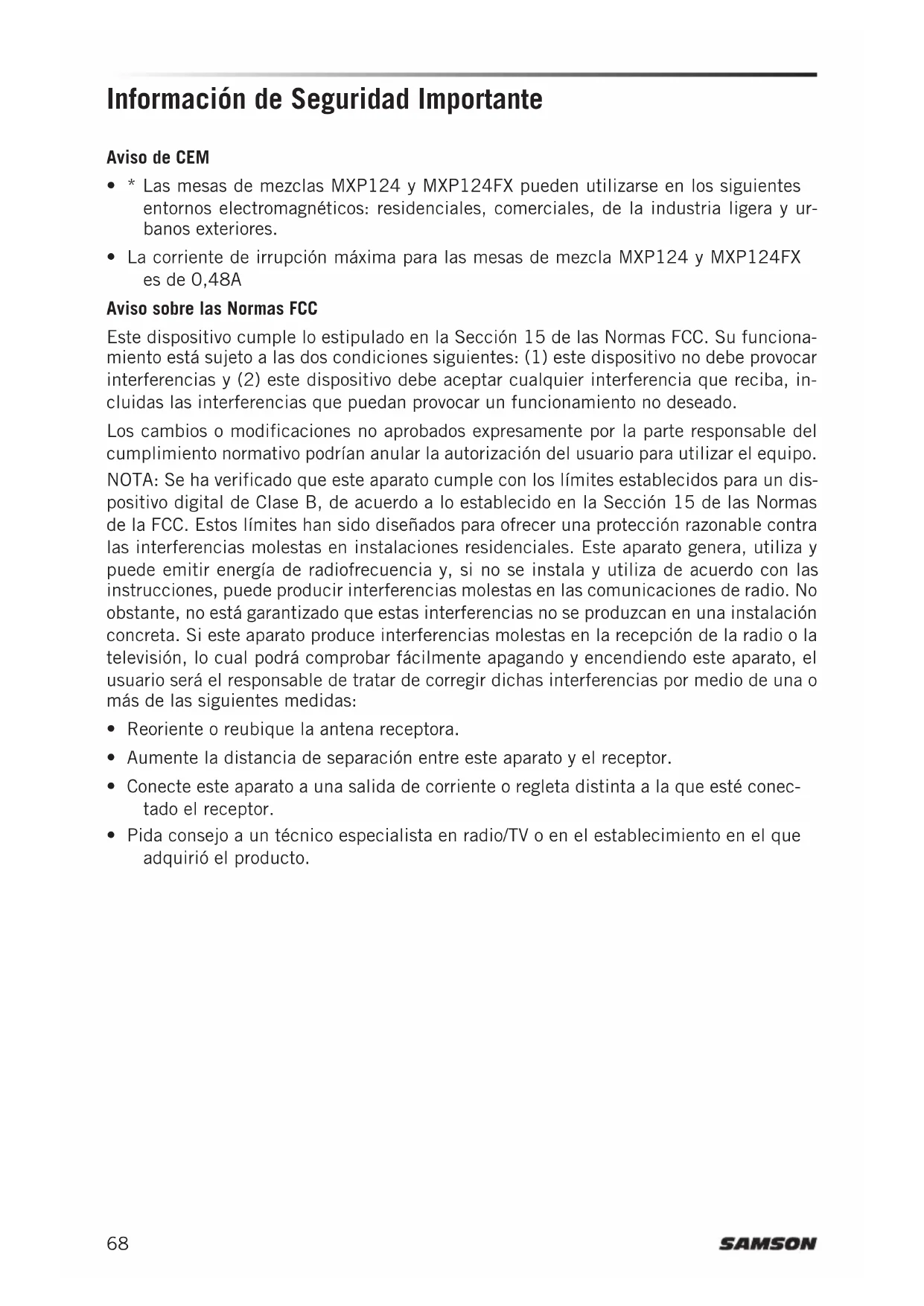

Información de Seguidad Importante

Aviso de CEM

• • Las pesas de mezclas MXP124 y MXP124FX peuvent utiliser en los siguientes enterornos electromagnéticos: residencias, commerciales, de laindustry ligera y urbanos exteriores.
• La corriente de irrupción Tmaxa para las mesas de mezcla MXP124 y MXP124FX es de 0,48A

Aviso sobre las Normas FCC

Este dispositivo cumple lo estipulado en la Seccion 15 de las Normas FCC. Su funciona está sujejo a las dos conditiones siguientes: (1) este dispositivo no debe provocar interferencias y (2) este dispositivo debe acceptarrialquier interferencia que reciba, incluidas las interferencias que poderan provocar un funcionaiento no deseado.

Los Cambios o modificaciones no abrobados expresamente por la parte responsable del complimiento normativo podrjan anular la autorizacion del usuario para utiliser el equipo. NOTEA: Se ha verificado que este aparato cumple con los limites establishados para un dispositivo digital de Clase B, de acuerdo a lo establishido en la Seccion 15 de las Normas de la FCC. Estos limites han sido diseñados para.Ofrecer una proteccion razonable contra las interferencias molestas en instalaciones residenciales. Este aparato genera,utiliza y pueda emitir energia de radiofrecuencia y, si no se instala y utilizes de acuerdo con las instrucciones,uede produir interferencias molestas en las comunicaciones de radio.No obstarce, no está garantizo que estas interferencias no se produzcan en una instalacion concreta. Si este aparato produce interferencias molestas en la recepcion de la radio o la television, loQUAL Podra comprar fácilmente apagando y encendiando este aparato,el usuario sera el responsable de tratar de corrigir dichas interferrencias por medio de una or mas de las seguidentes medidas:

• Reoriente o reubique la antenna receptora.
• Augmente la distancia de separacion entre este aparato y el receptor.
• Conecte este aparato a una salute de corriente o regletadistincta a la que esté conec-tado el receptor.
• Pida consejo a un的技术ico especialista en radio/TV o en el establishimiento en el que配音irio el producto.

Información de Seguidad importante

ADVERTENCIA PELIGRO DE SACUDIDA ELECTRICA - NO ABRIR

ADVERTENCIA: CON EL FIN DE REDUCIR EL PELIGRO DE SACUDIDA ELECTRICA, NO RETIRE LA TAPA (O LA PARTE POSTERIOR). NO HAY PIEZAS CUYA REPARACION PUEDA SER EFFECTUADA POR EL USuario EN EL INTERIOR DEL APARATO. EN-CARGUE LAS REPARACIONES A PERSONAL TECNICO DEBIDAMENTE CUALIFICADO.

Este símbolo de un relámpago con cabeza de flecha situado en el interior de un triángulo equilatoro tiene como objecto alertar al usuario de la presencia de "tensión peligrosa" no aisla da en el interior del alojamento del producto que pourrait tener la magnitud suficiente para presentar un riesgo de sacudida electrica.

El símbolo de un signo de exclamación situado en el interior de un triángulo equilatoro tiene como的对象o alertar al usuario de la presencia de instrucciones de operación y mantenimiento importantes en la documentación que accompanies a aparato.

A la hora de deshacerse de este aparato al final de su vida de service, no lo elimine jusqu'à con la basura domestica general. Existe un procedimiento spécifique para la eliminacion de los aparatos electricos usados de wayra conforme a la legislacion actual que requiere el tratamento, la recuperacion y el reciclaje apropiados de los mismos.

Los)."s y electricos.

En el caso de los paises no indicados arriba,pongase en contacto con las autoridades locales para determinar el método de eliminación correcto.

Mediante la eliminacion correcta de su aparato uso se asegurar de que este se someta al tratamento, la recuperacion y el reciclaje apropiados, evitandose asi los efectos adversos sobre el medio ambiente y la salute humana.

Información de Seguidad importante

1. Lea cuidadosamente estas instrucciones.
2. Conserve estas instrucciones para cadaquier consulta en el futuro.
3. Siga@cuidadosamente todas las advertencias.
4. Observe y siga todas las instrucciones del fabricante.
5. No utilise este aparato cerca del agua.
6. Limpie el aparato solo con un traposeco.
7. No bloquee las aperturas de ventilacion. Instale el aparato de acuero con las instrucciones del fabricante.
8. No instale el aparato cerca de fuentes de calor como, por exemple, rejillas de calefacción, estufas uthers aparatos (incluyendo amplificadores) que produzan calor.
9. No anule el sistema de seguridad del enchufe de tipo polarizzato o con toma de tierra. Un enchufe polarizzato tiene dos patillas, una másancha que la otra. Un enchufe con toma de tierra tiene dos patillas normales y una cercera para la connexion a tierra. La patilla ancha o la和技术a patilla se incluyen como medida de seguridad. Si el enchufe no encajara en su toma de corriente, llama a un electricista para que le cambie su toma anticuada.
10. Evite que el cable de corriente quede en una posicion en la que pueda ser pisado o aplastado, especially en los enchufes, receptaculos y en el punto en el que sale de la unidad.
11. Utilice solo las conexiones/accerosios relacionados por el fabricante.
12. Utilice solo el soporte de carro, el soporte de tripode o la mesa especialidades por el fabricante o vendidos+junto con el aparato. Si utilizes un carro, es necesario que proceda con precaución

a la hora de mover el Conjunto del carro/ aparato con el fin de evaporar que vuelque y las lesiones personales que ello podra acarrearle.

1. Desenchufe este aparato durante las tormentas electricas o cuando no vaya a utiliserdo durante un periodo de tiempo prolongado.
2. Dirijaequalquierposiblereparacion soloa personaltechnicodebidadentequalificado.Deberahacerque su aparatosea reparadocuando estede dañado deequalquiermanera,como porejemplo si el cable de corrientoe el enchufe estandañados,o sise handerramadoliquidos,o seha introducidoalgun objectodentrode la unidad, si esta ha quedado expuesta a la lluvia o la humedad,si no funciona normalmenteo si ha caido al suejo.
3. Este aparato no debe exponsere al goteo o a las salpicaduras de liquidos. Tampoco deben colocarse sobre el objetos llenos de liquidos, como por exemple jarrones.
4. Atencion - para evaporar descargas electricas, introduzca totalmente las patillas del enchufe en las ranuras de la toma.
5. Mantenga este aparato en un entorno con buena ventilacion.
6. Con el fin deatar lesionesresultantes de la caida del aparato,este debefijarse deforma segura al soporte deacuerdo con las instrucciones para la instalacion.
7. PRECAUCION: Existe el peligro de explosión si la pila se cambia de manière

incorrecta. Cambie la pila solo por otra iguala de un tipo equivalente.

Índice

Introduccion. 72
Funcionamento Básico 73
Adicón de Efectos Digitales (solo MXP124FX) 74
Conectividad USB (solo MXP124FX). 75
76
Controles del Panel Superior 77
Seccion de los Canales de Entrada Mono. 77
Seccion de los Canales de Entrada Estereo 79
Seccion de Efectos Digitales (solo MXP124FX) 80
Seccion Maestra 81
Conexiones del Panel Trasero 83
Guia de Cableado 84
Especificaciones 85
Lista del Programa de Efectos Digitales (solo MXP124FX) 87

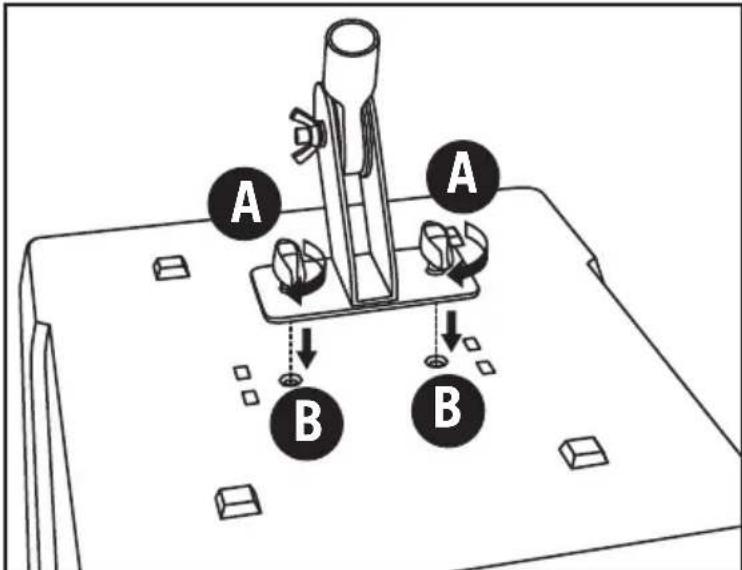

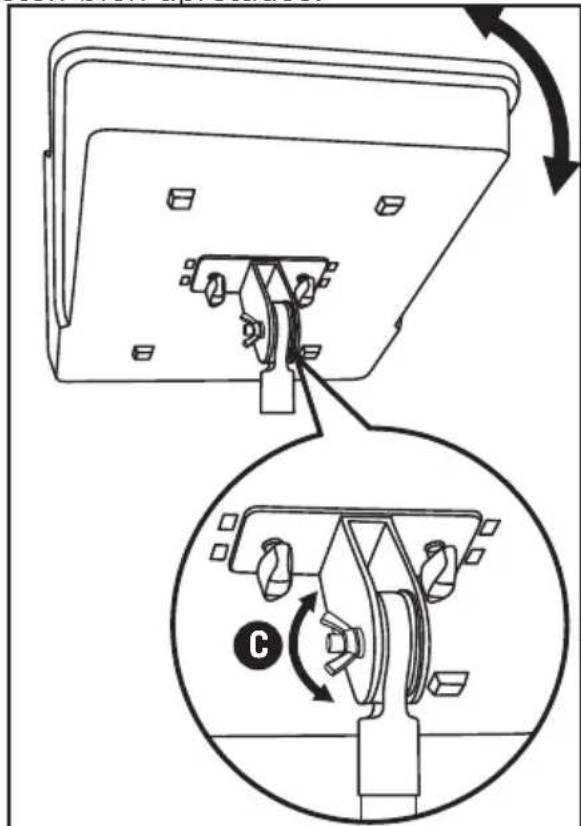

Accesorio de Montura de Soporte de Micrófono
(se vende por分开). 88
DiagramadeBloques. 89

Introduccion

Le felicitamos por haber adquirido una mesa de mezclas MixPad MXP124 o MXP124FX de Samson. Las mesas de mezclas MXP124 y MXP124FX son mesas de mezclas de 12 canales, con cinco canales micro/ínea de bajo ruido, previos de micro y cinco canales de entrada de linea estéreo apilados. Las cinco entradas micro/ínea disponibles de un ecualizador de tres bandas, controlles de ganancia y filtros para lowered las entradas de micrófono. Los primeros dos canalesCNTAN con controlles de compresión para incrementar el nivel de las entradas, lo cual permite controlar la saturación o la sobrecarga.

Paraañadir profundidad a la mezcla, la mesa de mezclas MXP124FX dispone de 100 efectos digitales de 24 bits de calidad de estudio, incluyendo Retardos, Chorus, Flanger e impresionantes Reverbs. Es muy sencillo elegir su preset de efectos preferido mediante la pantalla LED de siete segmentos de granño. La mesa de mezclas MXP124FX también incluye una interfaz digital USB interna que le permittedo grabar y reproducir audio digital desde un ordinador utilizinga la mayoría de los programas de software de grabacion. La optación de enrutamente flexible le permittedo asignar la sealsl del returno USB a la mezcla estéreo principal o a los auricULARs y el bus de mezcla 2.

La reproduccion sonora limpia y clara con ecualizacion precisea y el enrutimiento de senal flexible en un recinto robusto de gran resistencia aseguran una gran calidad de sonido friable dia tras dia y gira tras gira. Optimizadas para aplicaciones de grabacion, refuerzo del sonido en vivo e instalaciones commerciales, las mesas de mezclas MXP124 y MXP124FX son las solutiones de mezcla perfectas, ofreciendo un gran sonido en un paquete compacto.

En estas páginas, encontrará una descripción detallada de las característica de las mesas de mezclas MixPad, como un recorrocido guiado por sus paneles frontal y trasero, instructaciones bajo el pasos a pasos para su configuración y uso y las specifications痫icas completas del dispositivo. Si ha adquirido la mesa de mezclas en los Estados Unidos, también incluyó una tarjeta de garantía adjunta – no olvide rellenarla y enviárnosa por correto para que pueda recibir soporte的技术ico online y para que le podamos-ofrecer informaciónactualizada sobre este y otros productos de Samson en el futuro.

Le recomendamos que apunte el número de série en el espacio reservado paraarlo por si tiene que hacerrialquier consulta enel futuro.

Numero de série:

Fecha de compra:

Con todos cuidados y mantenimiento adecuados, su mesa de mezclas MixPad funciona para sin ningún problema durante muchos años. En el caso improbable de que eneldom活动现场 tuviera que reparar este aparato, deben Solicitararnos un número de Autorizacion de Devolucion (RA) para poder enviar su unidad a Samson. Sin este numero no se aceptrar el aparato. Pongase en contacto con Samson en el número 1-800-3SAMSON (1-800-372-6766) para que le facilidades este numero de autorizacion de devolucion antes deenviarnos la unidad. Si Fuera possible, conserve el embalaje original y los materiales de proteccion para devolvernos la unidad bajo el aldo. Si compró su unidad fuera de los Estados Unidos, pongase en contacto con su distribuidor en lo relativo a los detalles de la garantia y la informacion de service.

En lasuma seccion se explican la configuracion y el functiunamento basicos de las mesas de mezclas MixPad MXP124 y MXP124FX.

1. Antes de conectar microfonos e instrumentos, asegúrese de que estén apagados todos los componentes del sistemas, incluyendo la mesa de mezclas MixPad. Compruebe también que los 控les de MEZCLA PRINCIPAL y MEZCLA 2/ AUTICULARES estén ajustados en el minimo.
2. Conecte los cables de sus micrófonos e instrumentos a la mesa de mezclas. Los micrófonos deben connectarse a las entradas XLR de los canales 1-4. Los dispositivos de nivel de linea peuvent enchufarse en los canales de entrada de 14 " mono (1-4) o en los canales de entrada estéreo apilados (5-12). Los instrumentos acústicos y los bajos y las gutarras electricas deben connectarse a un preamplificador o a una caja directa antes de conectarlos a la mesa de mezclas.
3. Encienda la alimentación de los dispositivos periféricos y encienda a continuación la mesa de mezclas MixPad. NOTEA: Es importante que teng aIELDa la regla de or del audio... "EL ULTIMO EN SER ENCENDIDO ES EL QUE DEBE APAGARSE EN PRIMER LUGAR". Esto significa que cuando ponga en marcha su systema, siempre debe encender los amplificadores de potencia o monitores autoamplificados AL FINAL, y cuando vaya a desconectarlo, debe apagar los amplificadores EN PRIMER LUGAR Este le ayudar a Severity petardeos producidos por los picos de corriente durante el encendido o apagado, que podrian和睦 a dañar los altavoces
4. Encienda su amplificador o monitores autoamplificados y suba el control de nivel al nivel de configuracionmente recommendado por el fabricante.
5. Ajuste la ganancia de entrada de cada canal de entrada se modo que losindicadores PICO solo se enciendan occasionalmente durante la entrada más intensa que vaya a producirse en cada canal.
6. Ajuste el fader de MEZCLA PRINCIPAL en la posicion "0".
7. Mientras habla a los microfonos (con el nivel de una actuación) o toca un instrumento, suba lentamente los faders de volumen del canal de entrada hasta alcanzar el nivel deseado.
8. Si deseña ajustar el tono de cada canal, ajuste a su gusto los controlles del ecualizador. Es posible que afterwardsonga que reajustar el volumen del canal.

Adicción de Efectos Digitales (solo MXP124FX)

La mesa de mezclas MXP124FX incluye Procesadores Multiefectos internos de 24 bits de alta calidad que ofrecen 100 presets de efectos con calidad de estudio. La seccion de EFFECTOS DIGITALES incluye Retardos limpios, suntuosas Reverbs y multiefectos como Retardo + Reverb. A continuacion se detalla el functionamento de los efectos DSP internos de la section de EFFECTOS DIGITALES.

1. Conecte un micro o un instrumento al canal que dese, ajuste el nivel y el ecualizador a su gusto y compruebe que el nivel del fader de MEZCLA PRINCIPAL está ajustado de modo que pueda eschar la seals a工程技术 de los altavoces.
2. Pulse el botón ON de efectos para activar la banda de canales de efectos digitales.
3. Selección el programa de efectos que deseeyutilizando el mando de control SELECTIONAR situado en medio de la banda de canales. Gire el mando SELECTIONAR para seleccionar uno de los 100 efectos y pulselo para confirmar la seleccion.
4. Ajuste los efectos al control de MEZCLA PRINCIPAL en la posicion de las doce en punto del reloj.
5. Utilice el control FX del canal de entrada paraaabustar el nivel de la senal para el envio a los efectos. Si elindicador Pico parpadea en color rojo,elo indica que la senal esta sobrecargando el DSP.En ese caso,baje los controles FX del canal hasta que elindicadordeje de parpadear en color rojo. Nota:La alimentacion de senal al control FX se envia afterwards del Fader del canal, de mannersque el Fader de canal tiene un efecto en ese nivel, lo que significa que el nivel FX se incrementa o se reduce siguiendo al Fader de canal.

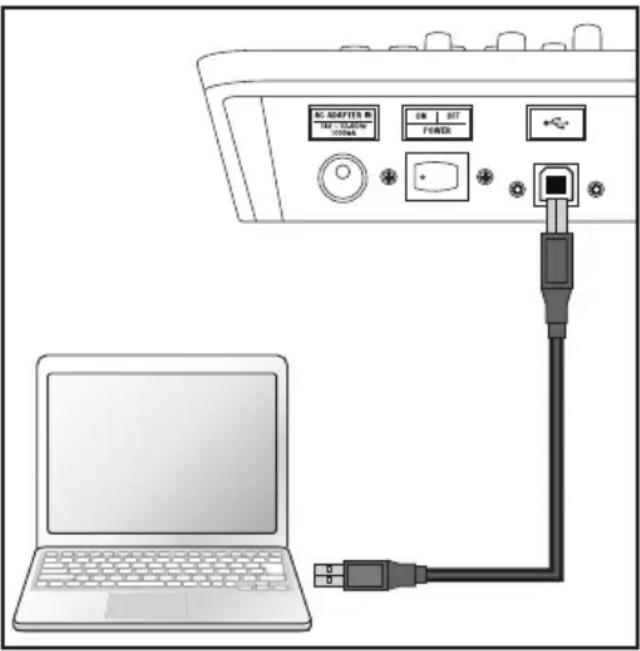

Conectividad USB (solo MXP124FX)

La mesa de mezclas MXP124FX tiene una interfaz de audio USB estéreo integra de que le permite grabar y reproducir desde un ordinador utilizing la practica totalidad de los programas de software de grabacion digital existentes. La configuracion de su mesa de mezclas es un proceso muy simple que solo leloveraunos微量元素.En la?siguele sectionse describe la manera de

conectar y configurar la mesa de mezclas MXP124FX con un ordinador.

1. Conecte la mesa de mezclas MXP124FX al ordinador utilizing un cable USBstoodar (no incluido).
2. En su software de audio, configure la mesa de mezclas MXP124FX como el dispositivo de entrada y calidad.
3. El audio enviado desde la mesa de mezclas MXP124FX alordenador sigue el bus de MEZCLA PRINCIPAL.

1. Para la reproduccion,uede returnar la senal estereo USB directamente al bus de mezcla derecha e izquierda principal de manera que la reproduccion del PC se aada a la mezcla PRINCIPAL en la consola. Para escuchar la reproduccion USB en la MEZCLA principal, pulse el interruptor CINTA/USB A MEZCLA principal.
2. El interruptor CINTA/USB A MEZCLA 2 + AURICULARES se usa para asignar el returno USB al bus de auriculares y Mezcla 2. Esto le permite mezclar la reproduccion en monitores de estudio o aislar la reproduccion a una zona de mezcla.

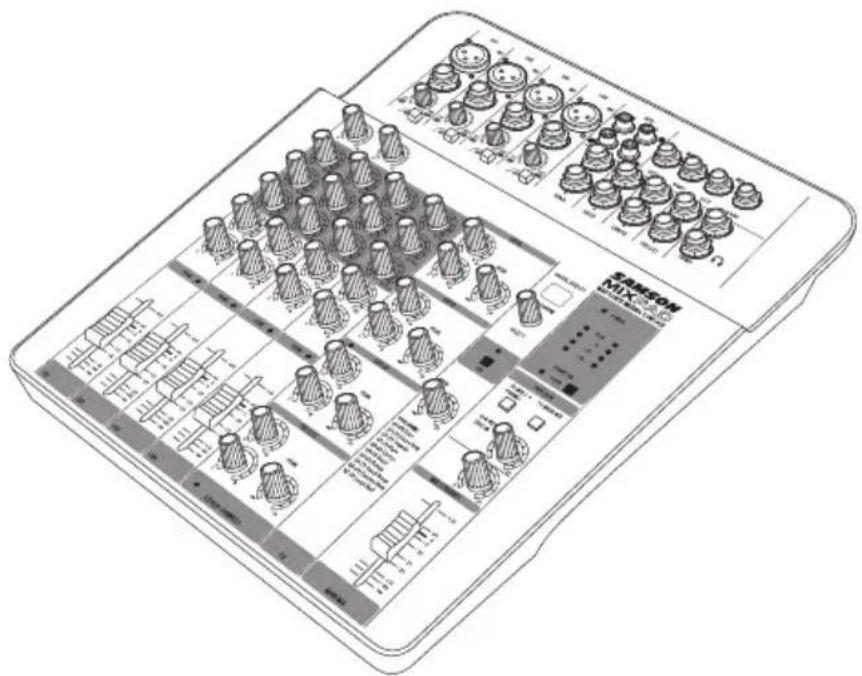

Characteristicas

Las pesas de mezclas MixPad de Samson son una solución integral "todo en uno" para aplicaciones de sonido en vivo, grabacion, fijas y post-production. Estas son的一些les de suscharacteristicasprimipales:

• Mesa de mezclas analógica de alto techo dinámico y ruido ultra bajo
• Cuatro previos de micro MDR (Máximo Rango Dinámico) de Clase A con ecualizador de tres bandas
• Cuatro canales Estéreo Apilados
• Faders de precision de alta calidad
• 100 efectos digitales de bajo ruido de 24 bits (solo MXP124FX)
• Interfaz USB bidirectional de alta integridad (solo MXP124FX)
• Dos compresores de calidad de estudio con mando simple
• Un envío auxiliar por canal
• Todos los canales de micro equipos con ganancia de entrada y filtrosupon altos
• Alimentación fantasma de 48 voltios para microfonos condensadores
• Múltuples salidas: Mezcla Principal, Mezcla 2, Auriculares y Cinta
• Entradas USB (MXP124FX) y de Cinta asignables a salidas de Mezcla Principal o Mezcla 2/Auriculares
• Montura para soporte de micrófono optional disponible

Controles del Panel Superior

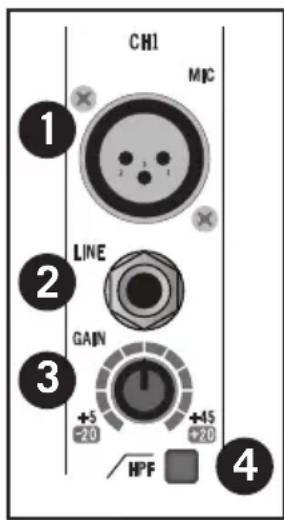

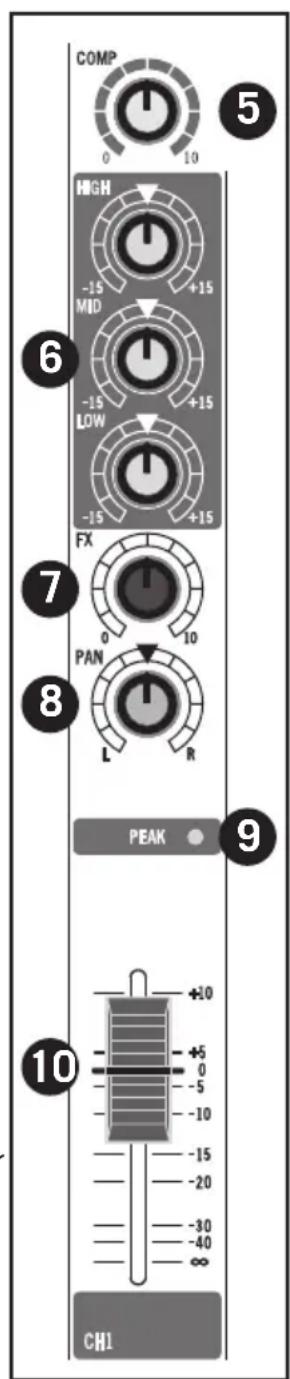

Sección de los Canales de Entrada Mono

En lasuma sección se describes con detaille quatre canales de entrada mono.

1. Entradas MIC - Utilice estas entradas XLR balanceadas para conectar microfonos de baja impedancia y senales de bajo nivel de cajas directas. Estas entradas MIC también disponible de una alimentacion fantasma de +48V ,que le permite conectar microfonos condensadores. Distribución de clavijas del conductor XLR - Clavija 1: Masa, Clavija 2: Activa (+), Clavija 3: Pasiva (-)
2. Entrada de Nivel de Linea - Utilice estas entradas TRS 14 " balanceadas para conectar sintetizadores, cajas de ritmos, procesadores de efectos orialquier señal de nivel de linea. Puede conectar dispositivos balanceados y no balanceados a estas entradas. Distribución de clavijas del conductor de auriculas - Lateral: Masa, Punta: Activ (+), Anillo: Pasiva (-)
3. Control de GANANCIA - Control de GANANCIA variable de un rango de +5 a +45dB en la entrada MIC y de -20 a +20dB en la entrada de LINEA.
4. Interruptor HPF - El filtroENA y el graves de las entradas MIC XLR por debajo de 80 Hz a una velocidad de 12 dB por octava. El filtroena los permite eliminar los graves que no desee que capte el micrófono. En las aplicaciones de sonido en vivo, el filtropasa altos resulta uyil para eliminar el ruido del escenario.
5. Control COMP (CANAL 1 Y CANAL 2) - El mando COMP ajusta el nivel de comprisión aplicado al canal. Cuando gire este mando en el sentido de las agujas del reloj, el ratio de comprisión aumento y la ganancia de salute se ajustará en consecuencia. El rango dinámico del canal se estrecha, por lo que las señales suaves se

intensificarán y las más potentes se reducirán para hacer que todo ajuste mejor en la mezcla. Una comprisión excessiva puede create un effet de petardeo, eliminando todo el rango dinámico y dando lugar a realimentación.

Controles del Panel Superior

1. Ecualizador (AGUDOS, MEDIOS y GRAVES) - Este ecualizador de tres bandas le permiteJKLM las bandas de fecuencia aguda, media y grave en cada canal. Cuando el mando está ajustado en la posicion de las 12 en punto, no hay efecto en la sealsal. Si se giran los controles totalmente en el sentido de las agujas del reloj, el nivel de la banda de fecuencia se incrementará +15 dB,@masonas que si se giran totalmente en el sentido contrario a las agujas del reloj, el nivel de la banda de fecuencia se reducirá -15 dB

2. Control Auxiliar FX (MXP124FX) - El mando FX del canal controla la cantidad de senal que se envía al bus de efectos. La senal del bus FX en la mesa de mezclas MXP124FX se enruta a la sección de Efectos Digitales para el procesamento de la senal interno. La senal FX también puede enviarse a un dispositivo de efectos externo connectado al conector ENVÍO FX situado en la zona de connectores del panel frontal.

Control MON Auxiliar (MXP124) - Controla la cantidad de la seals de ese canal que se envia a la Salida MON. La alimentacion de seals MON se envia antes del fader del canal, de manners que el fader del canal noiene ningun efecto sobre el nivel MON. El control MON se utilizes normalmente para create una mezcla independiente para un systema de monitor de suelo.

1. Control PAN - El control PAN se usa para colocar la seals mono en el bus de mezcla principal izquierda y derecha estereo. Puede create una imagen estereo colocandounas senalesde entrada a la izquierda y othera la derecha.
2. Indicador PICO - Este indicator LED parpadeará en rojo cuando la seals de entrada del canal se está saturando. Para reducir la distorsión, gire el control de GANANCIA en el sentido contrario a las agujas del reloj hasta el que haya que este indicator no está iluminado durante el uso normal.
3. Fader de Volumen - El control de Fader de VOLUMEN ajusta el nivel de cada canal de entrada mono.

Controles del Panel Superior

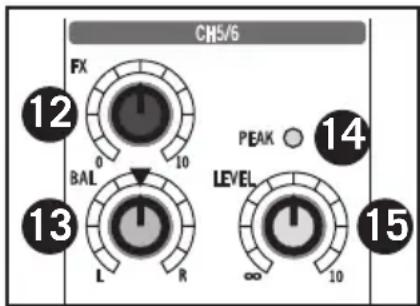

Sección de los Canales de Entrada Estéreo

En lasuma seccion se describes con detalle quatre canales de entrada estereo apilados.

1. Conectores de Entrada de 14 Estéreo - Utilice los conectores de 14 para conectar fuentes de nivel de linea estéreo. Para las entradas estéreo, utilise la LINEA L para conectar el canal izquierdo y la LINEA R para conectar el canal derecho. Utilice la entrada IZQUIERDA para conectar una señal de entrada mono a los canales de entrada estéreo. Puede conectar salidas

de microfonos de baja impedancia, sintetizadores y cajas de ritmos a estas entradas. Las entradas de LINEA tienen un nivel operativo nominal de -40dBV hasta - 10dBV.

Distribución de clavijas del conector de auriculares - Lateral: Masa, Punta: Activ (+), Anillo: Pasiva (-)

1. Control Auxiliar FX (MXP124FX) - Control Auxiliar FX - El mando FX del canal controla la cantidad de senal que se envía al bus de efectos. La senal del bus FX en la mesa de mezclas MXP124FX se enruta a la sección de Efectos Digitales para el

procesamente de la seals interno. La seals FX también puede enviarse a un dispositivo de efectos externo conectado al conductor ENVIVO FX situado en la zona de connectores del panel frontal.

Control MON Auxiliar (MXP124) - Controla la cantidad de la seals de ese canal que se envía a la Salida MON. La alimentación de seals MON se envía antes del fader del canal, de manière que el fader del canal no Tiene ningún efecto sobre el nivel MON. El control MON se utilizes normalmente para create una mezcla independiente para un sistema de monitor de sueño.

1. Control BAL - Este control se usa para colocar o.positionar la seals estéreo en el camino de mezcla principal izquierda y derecha estéreo. Puede create una imagen estéreo colocandounas senales de entrada a la izquierda y otheras a la derecha.
2. Indicador PICO - Este indicator LED parpadeará en rojo cuando la seals de entrada del canal se está saturando. Para reducir la distorsión, gire el control NIVEL en el sentido contrario a las agujas del reloj o reduzca el volumen del dispositivo de entrada hasta el que haya que este indicator no está iluminado durante el uso normal.
3. Control de NIVEL - Este mando controla el volumen de las entradas de canal y se usa paraaabstarcontinuamente la intensidad de las diversas senales que se estan mezclando en las Salidas Principales.

Controles del Panel Superior

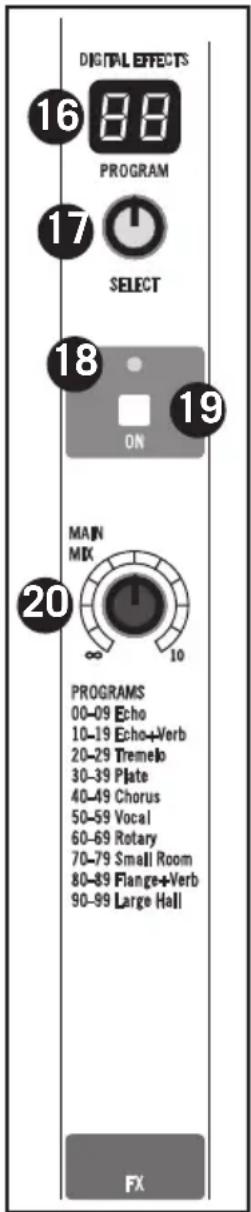

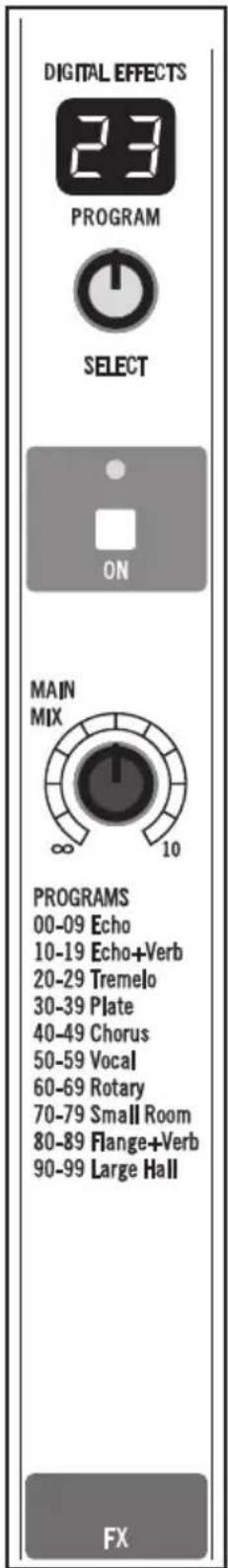

Sección de Efectos Digitales (solo MXP124FX)

En lasuma sección se describes los controlles de la sección de Multiefectos digitales de 24 bits internos.

1. Pantalla de PROGRAMA de Efectos - Los procesadores

multiefectos de la mesa de mezclas disponible de una pantalla numérica de 2 digitos y 7 segmentos para indicarle el número del PROGRAMA de efectos, con un valor comprehindo entre 00 - 99.

1. Mando de Control SELECTIONAR - El mando de control

SELECTIONAR es un codificador variable continuamente que le permite cargar uno de los 100 preset de efectos digitales internos. Simplemente gire el mando SELECTIONAR para ir avanzando a

través de los programas prefijados y pulselo para elegir el número de efecto que dese.

1. Indicador On/Pico - Este indicator LED se illumina en color verde cuando Efectos Digitales está activado. El indicator se illumina en color rojo cuando la seals a Efectos Digitales internos está sobrecargada.

2. Interruption de Efectos ON - El interruptor de efectos ON se utilizes para activar o desactivar los efectos digitales internos.

Cuando el interruptor está en la posición de no pulsado, los efectos estarán anulados.

1. Control de MEZCLA PRINCIPAL - El control de MEZCLA

PRINCIPAL se utilizes paraaabstar el nivel de los efectos de

Efectos Digitales internos que se envian al bus MEZCLA PRINCIPAL. Esto le permite eschar los efectos DSP en sus altavoces principales.

Controles del Panel Superior

Sección Maestra

En lasuma se describe con detailles la seccion maestra de la mesa de

mezclas.

21. ENTRADA DE CINTA (conectores

RCA) - Entrada de nivel de linea estéreo, con connectores RCA, para conectar la calidad de dispositivos como un MP3, CD, tarjeta de

sonido orialquier otros dispositivo de nivel de linea.

1. SALIDA DE CINTA (conectores RCA) - La seals presente en este conector es la seals del bus PRINCIPAL antes de que haya pasado a工程技术 del control de技术水平 MAESTRO y del ecualizador gráfico. El技术水平 de calidad nominal es -10 dBV y la impedancia es 100 ohmios.

2. MEZCLA 2 - Estassonianas MEZCLA 2 de niven de linea pueen utilizese para dar senal a un segudo systema de altavoces o para establecer la connexion a un dispositivo estereo, como por exemple una tarjeta de sonido, MP3 o grabadora. La senal en los connectores MEZCLA 2 sigue el mando de ajuste de niven de MEZCLA 2, permitiendole ajustar un niven differente en las salidas.

3. MEZCLA PRINCIPAL - Los connectores de MEZCLA PRINCIPAL de 14 "would be used to connect the two systems of motor vehicle and car engines. The system would be used to drive the motor vehicle, which is a motor with a power output of 100马力. The motor would be connected to the vehicle by a motor drive.

1. ENVIO FX (MXP124FX) - La seals presente en la calidad ENVIO FX se envia desde el bus FX, alimentandose desde ENVIO FX en los canales de entrada.

ENVIO MON (MXP124) - La seals presente en la calidad ENVIO MON se envía

desed el bus MON, alimentandose de sE NVO MON en los canales de entrada.

1. Salida de AURICULARES - Le permite conectarlos auriculares estereo 1/4 TRS estandar, con una impedancia entre 60 y 600 ohmios. El nivel de la calidad de AURICULARES se controla mediante el control MEZCLA 2/AURICULARES.

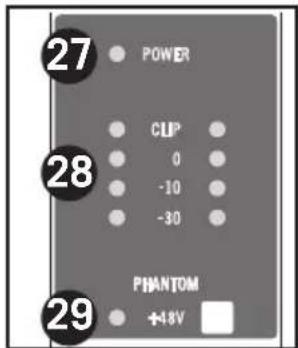

2. Indicador de ALIMENTACION - El LED de ALIMENTACION se ilumina para indicar que el interruptor de ALIMENTACION principal (situado en el panel trasero) está encendido.

3. Medidor de Nivel de Salida - El medidor de nivel de salute le permite MXP124/MXP124FX

Controles del Panel Superior

monitorizar el nivel de la seals que se está enviando a los conectores de MEZCLA PRINCIPAL.

NOTA: Con el fin deatar la distorsión,ajuste el control de nivel de MEZCLA PRINCIPAL deforma queelLEDindicadorOseillumine occasionalmente.

1. Interruptor e Indicador de Alimentacion FANTASMA - La mesa de mezclas dispone de alimentacion fantasma de 48 voltios interna que le permite connectar microfonos condensadores. Cuando pulse este interruptor, el LED se encendera para indicarle que está activada la alimentacion fantasma en los previos de micro.

NOTA IMPORTANTE: Para registrar un fuerte petardeo, asegürese de bajo al

minimo el control de nivel MASTER antes de conectar o desconectar los cables de micro cuando estáactivada la alimentacion fantasma. Compruebe que elfader de nivel PRINCIPAL este ajustado en el minimoantes de activar la Alimentacion Fantasma con el finde evaporar la entrada de petardeos en una unidadexterna connectada a la mesa de mezclas. Aseguressimilarde que la Alimentacion Fantasma estedesactivada cuando conecte o desconnecte microfonos.

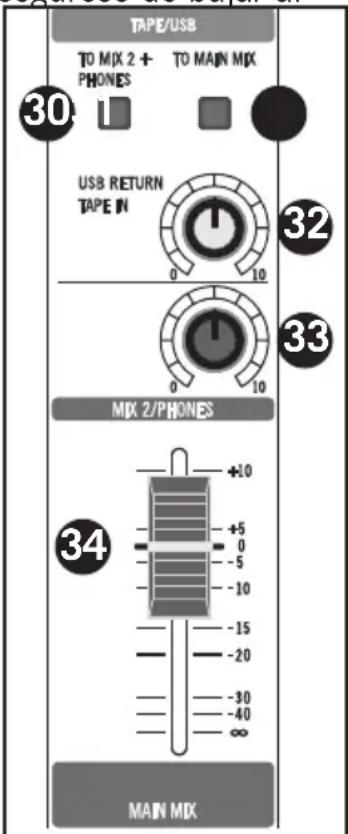

1. CINTA y USB (solo MXP124FX) A MEZCLA 2 +

AURICULARES - Este interruptor se usa para asignar las entradas de CINTA y USB (solo MXP124FX) a las salidas de MEZCLA 2 y AURICULARES.

1. CINTA y USB (solo MXP124FX) A MEZCLA PRINCIPAL -

Este interruptor se utilizes para asignar las entradas de CINTA y USB (solo MXP124FX) a las salidas de MEZCLA PRINCIPAL.

1. Control de RETORNO USB (solo MXP124FX) y ENTRADA

DE CINTA - Este control de nivel se usa paraaabustar el volumen de la sealsa que returna desde unordenador atramces de la entrada USB (solo MXP124FX) y el audio connectado a los connectores RCA de ENTRADA DE CINTA.

1. Control de MEZCLA2/AURICULARES - La mesa de mezclas dispone de un segundo juego de connectores de salute queloveran un duplicates de la seals de MEZCLA PRINCIPAL con el fin de alimentar other zona de altavoces o grabadora. El mando de control de MEZCLA2/AURICULARES se utilizes para ajustar el volumen de la salute MEZCLA 2 y el nivel global de la salute de AuricULARs.
2. Fader de MEZCLA PRINCIPAL - El fader de Nivel de MEZCLA PRINCIPAL ajusta el nivel de la mezcla estéreo izquierda y derecha principal que se envía a las salidas de MEZCLA PRINCIPAL.

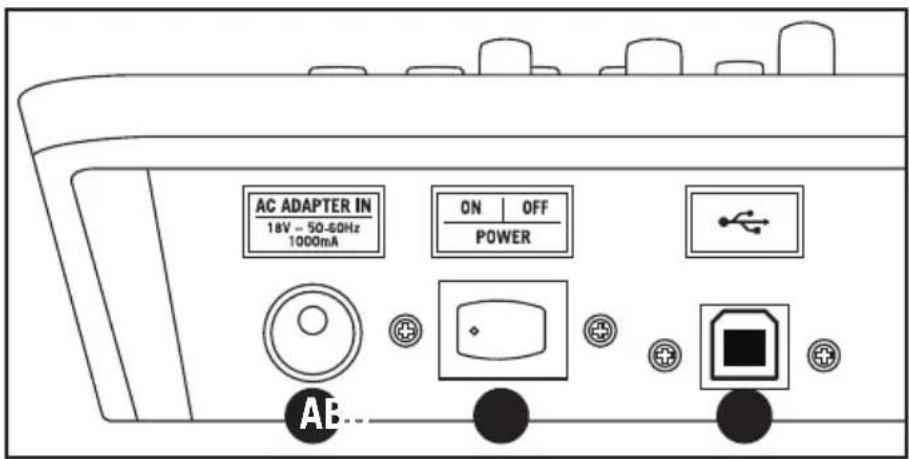

Conexiones del Panel Trasero

En esta sección se describe con detailles las conexiones del panel trasero.

A. ENTRADA DE ADAPTADOR DE CA - Conecte ahora launidad de alimentación de CA externa suministrada con el dispositivo.
B. ALIMENTACION - Conecta la alimentacion principal de la MXP124 y la MXP124FX.
C. Puerto USB (solo MXP124FX) - Conecte ahora la mesa de mezclas MixPad a un ordinador utilizing un cable USB estándar.

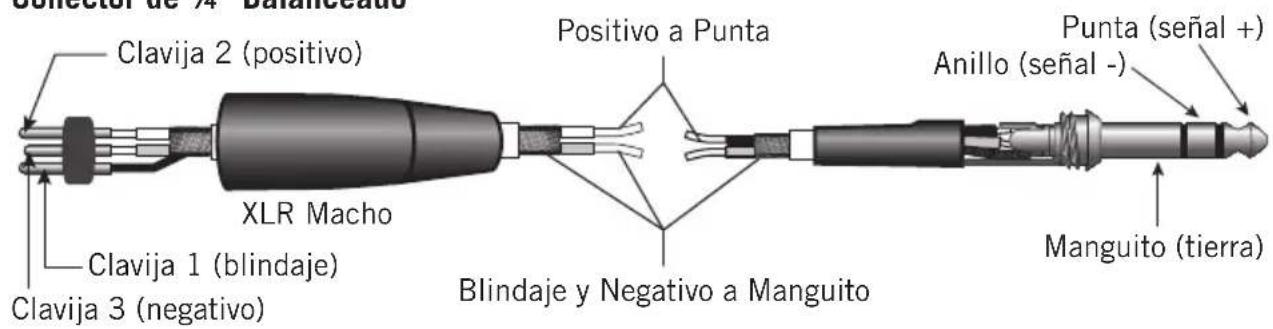

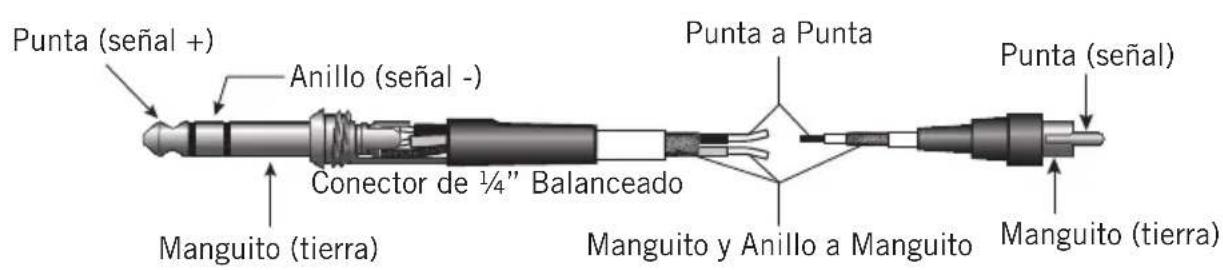

Guía de Cableado

Existen varias maneras de interconectar la mesa de mezclas MXP para su uso en una amplia gama de aplicaciones. Para la connexion de su mesa de mezclas, consulte los siguientes diagramas de cables.

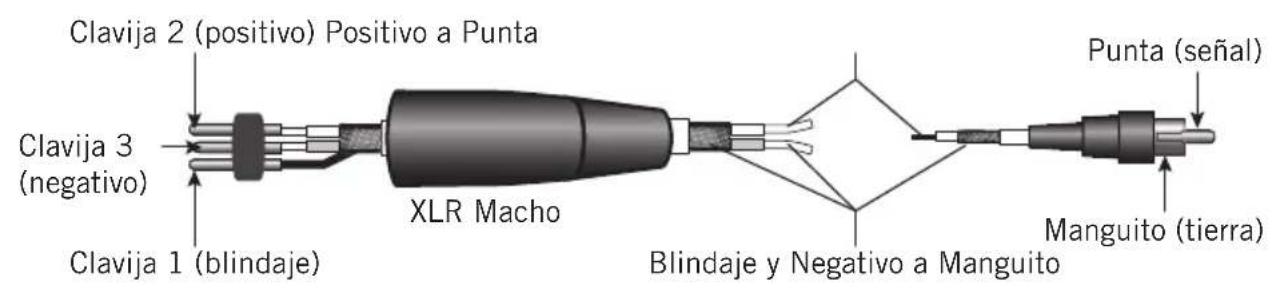

RCA

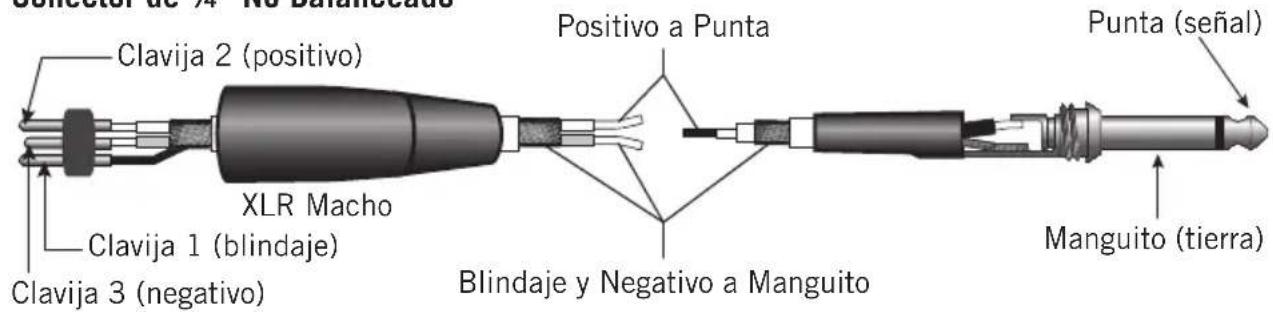

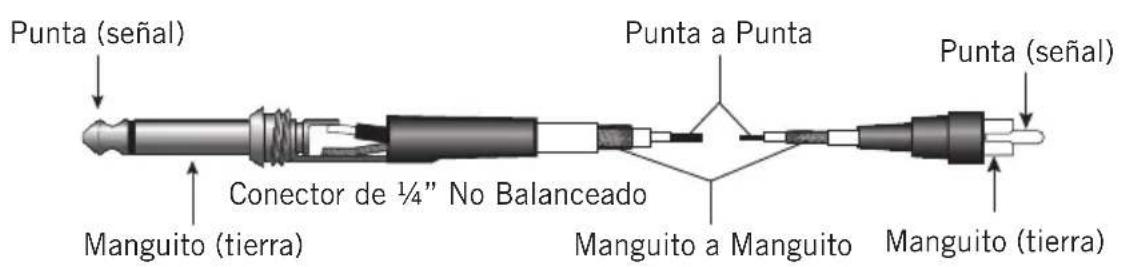

Conector de 1 / 4 " No Balanceado

Conector de 14 " Balanceado

Especificaiones

Respuesta de Frecuencia (Trim @ Min, ganancia unitaria ± 3 dB)

Entrada de Ruido Equivalente (filtro "A" aktivado, entrada cortada)

Micro (Trim @ Min, Fader ajustado "0") < -90dB 20HZ~30KHZ Ponderado en A

Linea (Trim @ Min, Fader ajustado "0") < -90dB 20HZ~30KHZ Ponderado en A

Ganancia de Voltaje Maxima

Ruido Residual (30 kHz LPF, todos los controlles al minimo)

Principal (Todos faders min.) -105dBu ponderado en A

Envio Aux (Todos faders min.) -94dBu ponderado en A

Cruz de Senal (a 1 kHz con 30 kHz LPF)

Canal-Canal (Trim a Fader min. ajustado 0) >75dB ponderado en A

Entrada-Salida >60dB A-ponderado en A

Indicadores de PICO

Micro (Canal Mono) +16dBu

Línea (Canal Estéreo) +16dBu

Salida de Auriculares (carga 600 ohmios) +20dBu

Nivel de Entrada Maximo (1 kHz, ± 3dB)

Entrada de Micro (Canal Mono) +16dBu

Entrada de Linea (Canal Mono) +40dBu

Evaluador de Canal de Entrada (± 3dB)

Agudos ±15 dBu

Medios ±15 dBu

Graves ±15 dBu

Especificaciones

Alimentación Fantasma 48V ± 3V

Requisito de Alimentacion CA18V 1000mA

Consumo de Energía <18W

Dimensiones (A x L x F) 327 mm x 298 mm x 75 mm

$$ (1 2, 9 ^ {\prime \prime} \times 1 1, 7 ^ {\prime \prime} \times 3 ^ {\prime \prime}) $$

Alimentación Bus USB USB2.0 +5V CC 0,5A max.

USB TIPO A HEMBRA

Efectos DSP Internos 100 preset

Lista del Programa de Efectos Digitales (solo MXP124FX)

Número Efecto Parámetro
00-09 Eco Tiempo de Retardo: 145~205ms
10-19 Eco + Verb Tiempo de Retardo: 208~650ms Tiempo de Decaimiento: 1,7~2,1s
20-29 Tremoloyo Velocidad: 0,6~5Hz
30-39 Placa Tiempo de Decaimiento: 0,9~3,6s
40-49 Chorus Velocidad: 0,92~1,72Hz
50-59	Vocal	Tiempo de Decaimiento de Reverberación: 0,8~0,9s Pre-Retardo: 0~45ms
60-69	Giratorio	Profundidad de Modulación: 20~80%
70-79	Sala Pequeña	Tiempo de Decaimiento: 0,7~2,1s Pre-Retardo: 20~45ms
80-89	Flanger + Verb	Tiempo de Decaimiento: 1,5~2,9s Velocidad: 0,8~2,52Hz
90-99	Sala Grande	Pre-Retardo: 23~55ms

Accesorio de Montura de Soporte de Micrófono (se vende por分开)

Las pesas de mezclas MixPad MXP124 y MXP124FXonian montarse en un soporte de micrófono utilizing el kit accesorio de Montura de Soporte de Micrófono. En los pasos siguientes se indica como montar la mesa de mezclas

MixPad en un soporte de micrófono.

1. Ponga la mezcludora al revés.
2. Alinee los tornillos de la Montura de Soporte de Micrófono (A) con los insertos roscados de la MixPad (B).
3. Atornille la Montura de Soporte de Micrófono en la mesa de mezcla MixPad, asegurándose de que los do

1. Dé la vuelta a la mesa de mezclas y fije la montura en un soporte de micrófono.
2. Paraajustar el angulo de la mesa de mezclas,afloje la tuerca de aletas (C),gire la mesa de mezclas al angulo deseado y apriete de nuevo la tuerca de aletas.

Note: Cuando coloque la mesa de mezclas en un soporte, asegúrese de que el soporte está apoyado sobre una superficie estable y nivelada con el fin dexitar su caía. Coloque los cables paralelos al soporte de micrófono, comprobando que no estén tensados deforma que pudieran hacer caer la mesa de mezclas.

Diagrama de Bloques
