MANUALE UTENTE CPDE230 SONY

• Trinitron è un marchio di fabbrica registrato di Sony Corporation.• Macintosh è un marchio di fabbrica concesso in licenza a Apple Computer, Inc., registrato negli U.S.A. e in altri paesi.•Windows e MS-DOS sono marchi di fabbrica registrati di Microsoft Corporation negli U.S.A. e in altri paesi.• IBM PC/AT e VGA sono marchi di fabbrica registrati di IBM Corporation degli U.S.A.• VESA e DDC sono marchi di fabbrica di Video Electronics Standard Association.

ENERGY STAR è un marchio di fabbrica registrato negli U.S.A.

• Tutti i nomi degli altri prodotti citati in questo manuale potrebbero essere marchi di fabbrica o marchi di fabbrica registrati delle rispettive compagnie.• Inoltre, “ ä” e “â” non sempre vengono riportati nel manuale. Installazione 1 Collegamento del monitor al computer Collegamento ad un computer Macintosh o compatibileSe questo monitor viene collegato ad un computer Macintosh utilizzare l’adattatore in dotazione, se necessario. Prima di procedere al collegamento del cavo, collegare l’adattatore Macintosh al computer. 2 Accensione del monitor e del computer 1 Collegare al monitor il cavo di alimentazione, quindi premere l’interruttore 1 (alimentazione) per accendere il monitor. 2 Accendere il computer. Non sono necessari driver specificiQuesto monitor è conforme allo standard Plug & Play “DDC” ed individua automaticamente tutte le informazioni relative al monitor. Non è dunque necessaria l’installazione di un driver specifico nel computer.La prima volta che si accende il computer dopo avere effettuato il collegamento del monitor, potrebbe venire visualizzata la finestra del programma di installazione guidata. In questo caso, seguire le indicazioni a schermo. Il monitor Plug & Play viene selezionato automaticamente ed è possibile procedere all’utilizzo. Note
• Non toccare i piedini del connettore del cavo del segnale video.• Controllare l’allineamento del connettore HD15 onde evitare il piegamento dei piedini del connettore del cavo del segnale video.Connettori di ingresso HD15* DDC (Display Data Channel) è uno standard di VESA. Indice Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Regolazioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Guida alla soluzione dei problemi . . . . . . . . . . . . . . 6 Caratteristiche tecniche . . . . . . . . . . . . . . . . . . . . . . 7 Precauzioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Appendix . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . iTCO’99 Eco-document. . . . . . . . . . . Pannello anterioreCavo del segnale video del monitor a HD15 del computer da collegare

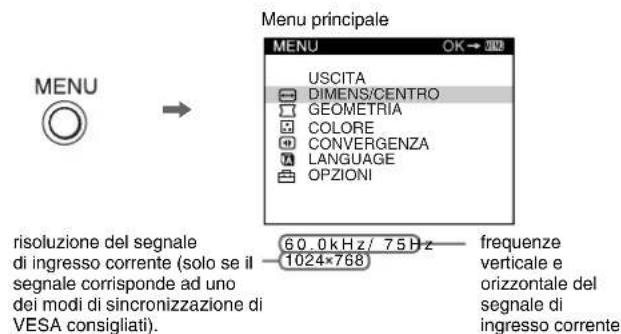

Numero piediniSegnale1Rosso Ve rd e (Sinc su verde)3Blu4 ID (Terra)5 Terra DDC*6 Terra rosso7 Terra verde8 Terra blu9 DDC HOST 5V*10 Terra11 ID (Terra) Dati bidirezionali (SDA)*13 Sincronia O14 Sincronia V Orologio Dati (SCL)*Numero piediniSegnale4 Regolazioni Come spostarsi all’interno dei menu 1 Premere il tasto MENU/OK per visualizzare il menu principale. 2 Spostare il joystick m/M per evidenziare il menu principale che si desidera regolare, quindi premere il tasto MENU/OK. 3 Spostare il joystick verso m/M per evidenziare il sottomenu per cui si desidera effettuare la regolazione. Quindi spostare il joystick verso </, per effettuare le regolazioni. Regolazione della luminosità e del contrasto Le regolazioni relative alla luminosità e al contrasto vengono effettuate utilizzando un menu LUMINOSITA/CONTRASTO separato. Tali regolazioni sono efficaci per tutti i segnali di ingresso. 1 Spostare il joystick in una direzione qualsiasi per visualizzare il menu LUMINOSITA/CONTRASTO. 2 Spostare il joystick m/M per regolare la luminosità () e </, per regolare il contrasto ( ). 60.0kHz/ 75Hz

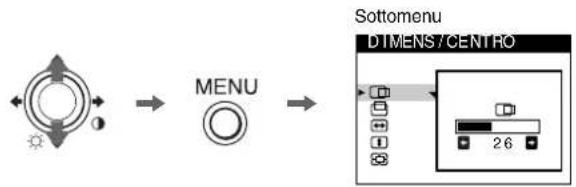

DIMENS/CENTROGEOMETRIACOLORECONVERGENZALANGUAGEOPZIONIUSCITAfrequenze verticale e orizzontale del segnale di ingresso correnterisoluzione del segnaledi ingresso corrente (solo se il segnale corrisponde ad uno dei modi di sincronizzazione di VESA consigliati).Menu principale Sottomenu

Regolazione dei menu a schermo : Per regolare il colore dell’immagine Le impostazioni del menu COLORE consentono di regolare la temperatura del colore dell’immagine modificando il livello del colore del campo di colore bianco. I colori appaiono rossastri se la temperatura è bassa e bluastri se la temperatura è alta. Questa regolazione risulta utile per fare corrispondere i colori del monitor ai colori di un’immagine stampata. x Voci di regolazione È possibile selezionare la temperatura del colore preimpostata a partire da 5000K o 9300K. L’impostazione predefinita è 9300K. Se desiderato, è possibile effettuare ulteriori regolazioni fini del colore selezionando . 0: Ripristino delle regolazioniL’opzione RIPRISTINO consente di annullare le impostazioni personalizzate. Per ripristinare il monitor sulle impostazioni predefinite, fare riferimento ai punti riportati di seguito. x Azzeramento della regolazione per il segnale di ingresso corrente Spostare il joystick verso , . x Azzeramento della regolazione per tutti i segnali di ingresso Tenere il joystick verso , per 2 secondi. Nota Quando vengono ripristinate le regolazioni per tutti i segnali di ingresso,la selezione della lingua personalizzata torna alla lingua inglese predefinita.Icone dei menu principali e voci di regolazioneIcone dei sottomenu e voci di regolazioneRegolazione delle dimensioni o della centratura dell’immagine

Posizione orizzontaleDimensione orizzontalePosizione verticaleDimensione verticaleIngrandimento/riduzioneRegolazione della forma dell’immagineRuotare l’immagine

Spostare i bordi dell’immagine verso sinistra o verso destra*

Regolare la larghezza dell’immagine nella parte superiore dello schermo*

Spostare l’immagine verso destra o verso sinistra nella parte superiore dello schermo*

Regolazione del colore dell’immagine

Vedere “ : Per regolare il colore dell’immagine”. Regolazione della convergenza

Per spostare le ombre blu o rosse in senso orizzontalePer spostare le ombre blu o rosse in senso verticaleSelezione della lingua Selezione della lingua dei menu a schermo

Impostazioni aggiuntiveSMAGNETIZZ: per smagnetizzare il monitor. REGOLAZ. MOIRE: per ridurre l’effetto moiré

0 Ved ere “Ripristino delle regolazioni”. Protezione dei dati di regolazione (BLOCCO MENU)

Questa regolazione funziona per il segnale di ingresso corrente.

Questa regolazione funziona per tutti i segnali di ingresso.

• ENGLISH: Inglese • NEDERLANDS: Olandese

• FRANÇAIS: Francese • SVENSKA: Svedese

• DEUTSCH: Tedesco • : Russo

• ESPAÑOL: Spagnolo • : Giapponese

Esempio di effetto moiré

Funzioneranno solo l’interruttore 1 (alimentazione), USCITA e il menu (BLOCCO MENU).6 Guida alla soluzione dei problemi x Assenza di immagini Se l’indicatore 1 (alimentazione) non è illuminato

• Controllare che il cavo di alimentazione sia collegato correttamente.
• Controllare che l’interruttore 1 (alimentazione) sia nella posizione di accensione. L’indicatore 1 (alimentazione) è arancione
• Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano inserite saldamente nelle apposite prese.• Controllare che i piedini del connettore di ingresso video HD15 non siano piegati o danneggiati.
• Controllare che l’alimentazione del computer sia attivata.
• Il computer si trova nel modo di risparmio energetico. Premere un tasto qualsiasi della tastiera o muovere il mouse.• Controllare che la scheda grafica sia inserita completamente nell’alloggiamento del bus corretto. Se l’indicatore 1 (alimentazione) è verde o lampeggia in arancione• Utilizzare la funzione di autodiagnostica. x L’immagine è tremolante, salta, oscilla oppure è confusa
• Isolare ed eliminare qualsiasi fonte potenziale di campi elettrici o magnetici quali altri monitor, stampanti laser, ventilatori, lampade a fluorescenza, o televisori.• Allontanare il monitor dalle linee di alimentazione oppure collocare uno schermo magnetico in prossimità del monitor.
• Collegare il monitor ad un’altra presa di rete CA, preferibilmente su un circuito differente.
• Ruotare il monitor di 90° verso sinistra o verso destra.
• Controllare il manuale della scheda grafica per le corrette impostazioni del monitor.• Assicurarsi che il modo grafica e la frequenza del segnale di ingresso siano supportati dal presente monitor (vedere la sezione “Preset mode timing table” a relativa alla tabella degli intervalli del modo di preselezione a pagina i). Anche se la frequenza rientra nella gamma prevista, alcune schede grafiche potrebbero avere un impulso sincronico insufficiente per consentire al monitor di sincronizzarsi correttamente.• Regolare la frequenza di refresh del computer (frequenza verticale) per ottenere immagini di qualità superiore. x L’immagine è sfocata

• Regolare la luminosità e il contrasto.
• Smagnetizzare il monitor.*
• Effettuare la regolazione per ridurre al minimo l’effetto moiré. x L’immagine appare sdoppiata
• Eliminare l’utilizzo di prolunghe del cavo video e/o di cassette per l’interruttore video.• Controllare che tutte le spine siano saldamente inserite nelle apposite prese. x L’immagine non è centrata o non è delle dimensioni corrette• Regolare la dimensione o la centratura. Con alcuni segnali di ingresso e/o schede grafiche lo schermo non viene utilizzato completamente.
• Dopo avere attivato l’interruttore dell’alimentazione, potrebbero essere necessari alcuni istanti prima che la dimensione/centratura venga regolata correttamente. x I bordi dell’immagine appaiono incurvati
• Regolare la geometria. x Sono visibili disturbi ondulati o ellittici (effetto moiré)

• Effettuare la regolazione per ridurre al minimo l’effetto moiré.
• Modificare il motivo del desktop. x Il colore non è uniforme

• Smagnetizzare il monitor.* Se in prossimità del monitor viene collocata un’apparecchiatura che genera campi magnetici quale ad esempio un diffusore oppure se si modifica la direzione del monitor, il colore potrebbe perdere uniformità. x Il bianco non è perfetto
• Regolare la temperatura del colore.x I tasti del monitor non funzionano ( appare sullo schermo)
• Se la funzione di bloccaggio dei comandi è impostata su SI, impostarla su NO.x Lettere e linee presentano ombre rosse o blu sui lati• Regolare la convergenza. x Non appena si accende l’apparecchio si avverte un ronzio•È il rumore del ciclo di smagnetizzazione automatica. Quando si attiva l’alimentazione, il monitor viene automaticamente smagnetizzato per cinque secondi.* Nel caso in cui sia necessario un secondo ciclo di smagnetizzazione, attendere almeno 20 minuti per ottenere il risultato ottimale. Potrebbe venire avvertito un ronzio che tuttavia non indica un problema di funzionamento. Messaggi a schermo 1 Se viene visualizzato il messaggio “FUORI GAMMA SCANS”: indica che il segnale di ingresso non è supportato dalle caratteristiche tecniche del monitor. Fare riferimento ai rimedi riportati di seguito.• Controllare che il campo di frequenza video rientri in quella specificata per il monitor. Se con questo monitor è stato sostituito un vecchio monitor, ricollegare il vecchio monitor e regolare il campo di frequenza come descritto di seguito.Orizzontale: da 30 a 85 kHzVerticale: da 48 a 170 Hz 1 Se viene visualizzato il messaggio “NO SEGNALE INGRESSO”: indica che non è presente alcun segnale di ingresso. Fare riferimento ai rimedi riportati di seguito.• Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano saldamente inserite nelle rispettive prese.• Controllare che i piedini del connettore di ingresso video HD15 non siano piegati o danneggiati.
• Controllare che l’alimentazione del computer sia attivata.
• Controllare che la scheda grafica sia completamente inserita nell’alloggiamento del bus corretto. 1 Se viene visualizzato il messaggio “IL MONITOR E IN MODO RISPARMO ENERGETICO”: indica che il computer è nel modo di risparmio energetico. Questo messaggio viene visualizzato solo quando il computer è nel modo di risparmio energetico e viene premuto uno dei tasti sul monitor. Fare riferimento ai rimedi riportati di seguito. Premere un tasto qualsiasi della tastiera o muovere il mouse.
• Controllare che l’alimentazione del computer sia attivata.
• Controllare che la scheda grafica sia completamente inserita nell’alloggiamento del bus corretto. Per visualizzare il nome, il numero di serie e la data di produzione del monitor. Per visualizzare la finestra di informazioni relative a questo monitor, premere e tenere premuto il tasto MENU/OK per più di cinque secondi mentre il monitor riceve il segnale video.FUORI GAMMA SCANSINFORMAZIONI

Se sullo schermo appaiono delle linee sottili (cavi di smorzamento)Queste linee non indicano un problema di funzionamento, ma sono il risultato del normale effetto del cinescopio a colori Trinitron con il presente monitor. Si tratta dell’ombra dei cavi di smorzamento utilizzati per stabilizzare la griglia di apertura. La griglia di apertura è l’elemento essenziale che caratterizza il cinescopio a colori Trinitron consentendo una maggiore illuminazione dello schermo con il risultato di immagini più nitide e dettagliate. Funzione di autodiagnostica Questo monitor è dotato di una funzione di autodiagnostica. Se si verificano problemi con il monitor o con i computer, lo schermo si oscura e l’indicatore 1 (alimentazione) si illumina in verde o lampeggia in arancione. Se l’indicatore 1 (alimentazione) si illumina in arancione, significa che il computer si trova nel modo di risparmio energetico. Premere un tasto qualsiasi della tastiera o muovere il mouse. x Se l’indicatore 1 (alimentazione) è verde 1 Scollegare il cavo di ingresso video oppure disattivare il computer collegato. 2 Premere due volte il tasto di alimentazione 1 per spegnere e accendere il monitor. 3 Spostare il joystick , per 2 secondi. Se vengono visualizzate le quattro barre del colore (bianco, rosso, verde, blu), significa che il monitor funziona correttamente. Ricollegare i cavi di ingresso video e controllare le condizioni dei computer.Se le barre del colore non vengono visualizzate, potrebbe trattarsi di un potenziale guasto al monitor. Rivolgersi ad un rivenditore Sony autorizzato. x Se l’indicatore 1 (alimentazione) lampeggia in arancioneSpegnere il monitor, quindi riaccenderlo. Se l’indicatore 1 (alimentazione) si illumina in verde, significa che il monitor funziona correttamente. Se l’indicatore 1 (alimentazione) continua a lampeggiare, potrebbe trattarsi di un potenziale guasto al monitor. Contare il numero di secondi che intercorrono tra i lampeggiamenti in arancione dell’indicatore 1 (alimentazione) e rivolgersi ad un rivenditore Sony autorizzato. Prendere nota del nome del modello e del numero di serie del monitor. Prendere inoltre nota della marca e del modello del computer e della scheda grafica. Caratteristiche tecniche Tubo a raggi catodici (CRT) Passo della griglia di apertura0,24 mm (centro)17 pollici misurati in diagonaleDeflessione 90 gradiFD TrinitronDimensioni dell’immagine visibile Circa 327 243 mm (l/a)Immagine visibileCirca 406 mm RisoluzioneMassima Orizzontale: 1600 puntiVerticale: 1200 lineeConsigliata Orizzontale: 1024 puntiVerticale: 768 lineeArea dell’immagine standard Circa 312 234 mm (l/a)Frequenza di deflessioneOrizzontale: da 30 a 85 kHzVerticale: da 48 a 170 HzTensione/corrente di ingresso CA Da 100 a 240 V, 50 – 60 Hz, 1,7 A maxConsumo energeticoCirca 115 W Temperatura di utilizzo Da 10 ºC a 40 ºC Dimensioni Circa 402

421 mm (l/a/p)Peso Circa 19 kg Plug and Play DDC2B/DDC2Bi GTF Accessori in dotazioneCavo di alimentazione (1)Scheda di garanzia (1)Note sulla pulizia della superficie dello schermo (1)Il presente manuale delle istruzioni Modo preimpostato e modo utenteSe il monitor riceve un segnale di ingresso, tale segnale viene fatto corrispondere automaticamente ad uno dei modi preimpostati in fabbrica contenuti nella memoria del monitor allo scopo di ottenere un’immagine di qualità superiore (vedere la sezione “Preset mode timing table” a relativa alla tabella degli intervalli del modo di preselezione a pagina i). Per i segnali di ingresso che non corrispondono ai modi preimpostati in fabbrica, la tecnologia Multiscan digitale di questo monitor garantisce una visualizzazione dell’immagine nitida per qualsiasi sincronizzazione nella gamma di frequenza del monitor (orizzontale: da 30 a 85 kHz, verticale: da 48 a 170 Hz). Se l’immagine viene regolata, i dati di regolazione vengono memorizzati come modo utente e richiamati automaticamente qualora venga ricevuto lo stesso segnale di ingresso.Funzione di risparmio energetico Questo monitor è conforme alle direttive sul risparmio energetico di VESA, ENERGY STAR e NUTEK. Se non riceve alcun segnale dal computer collegato, il monitor riduce automaticamente il consumo energetico nei modi descritti di seguito.

• Quando il computer è nel modo attivo-spento e sul monitor viene premuto un tasto qualsiasi, sullo schermo appare il messaggio IL MONITOR E IN MODO RISPARMO ENERGETICO. Dopo alcuni secondi, il monitor entra di nuovo nel modo di risparmio energetico.Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso. Cavi di smorzamento Modo di alimentazioneConsumo energetico Indicatore di accensione 1 (alimentazione)Funzionamento normale ≤ 115 W verde Attivo spento* ≤ 3 W arancione Spento 0 W (circa) Spento8 Precauzioni Avvertenze sui collegamenti dell’alimentazione

• Utilizzare il cavo di alimentazione in dotazione. Se si utilizza un cavo di alimentazione diverso, assicurarsi che sia compatibile con la tensione operativa locale. Per gli utenti nel Regno Unito Se si utilizza il monitor nel Regno Unito, utilizzare il relativo cavo di alimentazione in dotazione. Esempio di tipi di spine

• Prima di scollegare il cavo di alimentazione, attendere almeno 30 secondi dalla disattivazione dell’alimentazione per permettere la dispersione dell’elettricità statica sulla superficie dello schermo.

• Dopo aver acceso l’apparecchio, lo schermo viene smagnetizzato per circa 5 secondi. Questa operazione crea un forte campo magnetico attorno allo schermo che potrebbe danneggiare i dati memorizzati su nastri e dischi magnetici collocati in prossimità del monitor. Collocare le apparecchiature per le registrazioni, i nastri e i dischi magnetici lontano dal monitor. Installazione Non installare il monitor nei seguenti luoghi:

• su superfici (tappeti, coperte e così via) o in prossimità di materiali (tende, tessuti e così via) che potrebbero bloccarne le prese di ventilazione

• in prossimità di fonti di calore quali radiatori o condotti d’aria calda né in luoghi soggetti a luce solare diretta

• in luoghi soggetti a forti escursioni termiche

• in luoghi soggetti a scosse o vibrazioni di tipo meccanico

• su superfici instabili

• in prossimità di apparecchiature che generano campi magnetici, quali un trasformatore o linee ad alta tensione

• in prossimità o su superfici metalliche con carica elettrica

• all’interno di uno scaffale chiuso Manutenzione

• Pulire lo schermo con un panno morbido. Se si utilizza un detergente liquido per vetri, assicurarsi che non contenga soluzioni antistatiche o additivi simili onde evitare di graffiare il rivestimento dello schermo.

• Non strofinare, toccare o tamburellare la superficie dello schermo con oggetti appuntiti o abrasivi quali la punta di una penna o un cacciavite onde evitare di graffiare il cinescopio a colori.

• Pulire il rivestimento, il pannello e i comandi con un panno morbido leggermente inumidito con una soluzione detergente neutra. Non utilizzare alcun tipo di spugnetta o polvere abrasiva, né solventi quali alcool o benzina Trasporto Per trasportare il monitor o inviarlo in riparazione, utilizzare il materiale di imballaggio originale. Utilizzo del sistema orientabile Il presente monitor può essere regolato entro l’angolatura indicata a destra. Per ruotare il monitor orizzontalmente o verticalmente, afferrarlo alla base con entrambe le mani. Durante l’inclinazione verticale verso l’alto, fare attenzione a non incastrare le dita nella parte posteriore del monitor. Installare l’apparecchio in prossimità di una presa facilmente accessibile. da 100 a 120 V CA da 200 a 240 V CA solo 240 V CA 90° 90° 15°

Linea di centratura3
