Tipo di prodotto	Lettore DVD portatile
Marca	Denver
Modello	MTW1085TWIN
Alimentazione	100-240 VCA, 50/60 Hz
Consumo elettrico	< 15 W
Batteria ricaricabile	Li-ion, 7,4 V; carica standard 3-4 h
Schermi	Doppio schermo TFT (principale e secondario)
Formati supportati	DVD, VCD, CD, JPEG, MP3 (tramite USB/scheda)
Supporti rimovibili	USB, scheda SD/MMC
Sistema video	NTSC / PAL
Uscita video	1 Vp-p (75 Ω)
Uscita audio	1,0 Vrms (1 kHz, 0 dB)
Rapporto segnale/rumore	> 80 dB
Risposta in frequenza	20 Hz - 20 kHz (±1 dB)
Laser	Semiconduttore, 650 nm
Telecomando	Fornito con funzioni complete
Manutenzione e pulizia	Pulire con un panno morbido asciutto ; non utilizzare solventi
Sicurezza	Leggere le istruzioni prima dell'uso ; non esporre a umidità o urti
Informazioni generali	Importato da DENVER ELECTRONICS A/S, Stavneagervej 22, DK-8250 Egaa, Danimarca

Domande frequenti - MTW1085TWIN DENVER

Come accendere e spegnere l'apparecchio?

Utilizzare l'interruttore ON/OFF situato sul lato dell'apparecchio. Per spegnere, posizionarlo su OFF.

Come leggere un DVD?

Inserire il DVD nel lettore, la riproduzione inizia automaticamente. Utilizzare i pulsanti PLAY/PAUSA, STOP e i pulsanti di navigazione.

Come regolare il volume?

Utilizzare i pulsanti VOL+ e VOL- sul telecomando o i pulsanti Destro/Volume+ e Sinistro/Volume- sull'apparecchio.

Come utilizzare la funzione zoom?

Premere il tasto ZOOM durante la riproduzione. Ogni pressione cambia il livello di zoom: 2x, 3x, 4x poi riduzione. Utilizzare i tasti freccia per spostarsi nell'immagine ingrandita.

Come cambiare la lingua audio o i sottotitoli?

Durante la riproduzione di un DVD, premere più volte AUDIO per cambiare la traccia audio e SUBTITLE per cambiare i sottotitoli (se disponibili).

Come utilizzare la funzione ripetizione?

Premere REPEAT durante la riproduzione per scegliere la modalità: ripetere il capitolo, il titolo o disattivare (per DVD). Per VCD/CD: ripetere una volta, tutto o disattivare.

Come programmare una lista di riproduzione?

Premere PROGRAM. Inserire i numeri delle tracce/capitoli con i tasti numerici, quindi selezionare PLAY. Per uscire, premere nuovamente PROGRAM.

Come collegare l'apparecchio a un televisore?

Utilizzare l'uscita AV OUT (cinch) per collegare l'apparecchio all'ingresso AV del televisore. Selezionare la sorgente AV sul televisore.

Come ricaricare la batteria?

Collegare l'adattatore di rete fornito all'ingresso DC IN. La batteria si ricarica automaticamente. Il tempo di ricarica standard è di circa 3-4 ore.

Cosa fare se l'apparecchio non legge un disco?

Verificare che il disco sia pulito e inserito correttamente (lato stampato verso l'alto). Assicurarsi che il formato sia compatibile (DVD, VCD, CD). Provare a pulire il disco con un panno morbido.

MANUALE UTENTE MTW1085TWIN DENVER

Prima di collegare, far funzionare o impostare il prodotto,

leggere attentamente e per intero questo manuale.

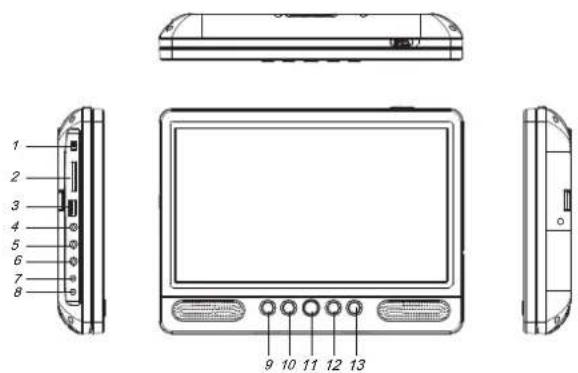

Identificazione dei comandi Unità principale

SCHERMO TFT UNITÀ PRIMARIA

1 2 3 4 5 6 7 8 9 10 11 12 13

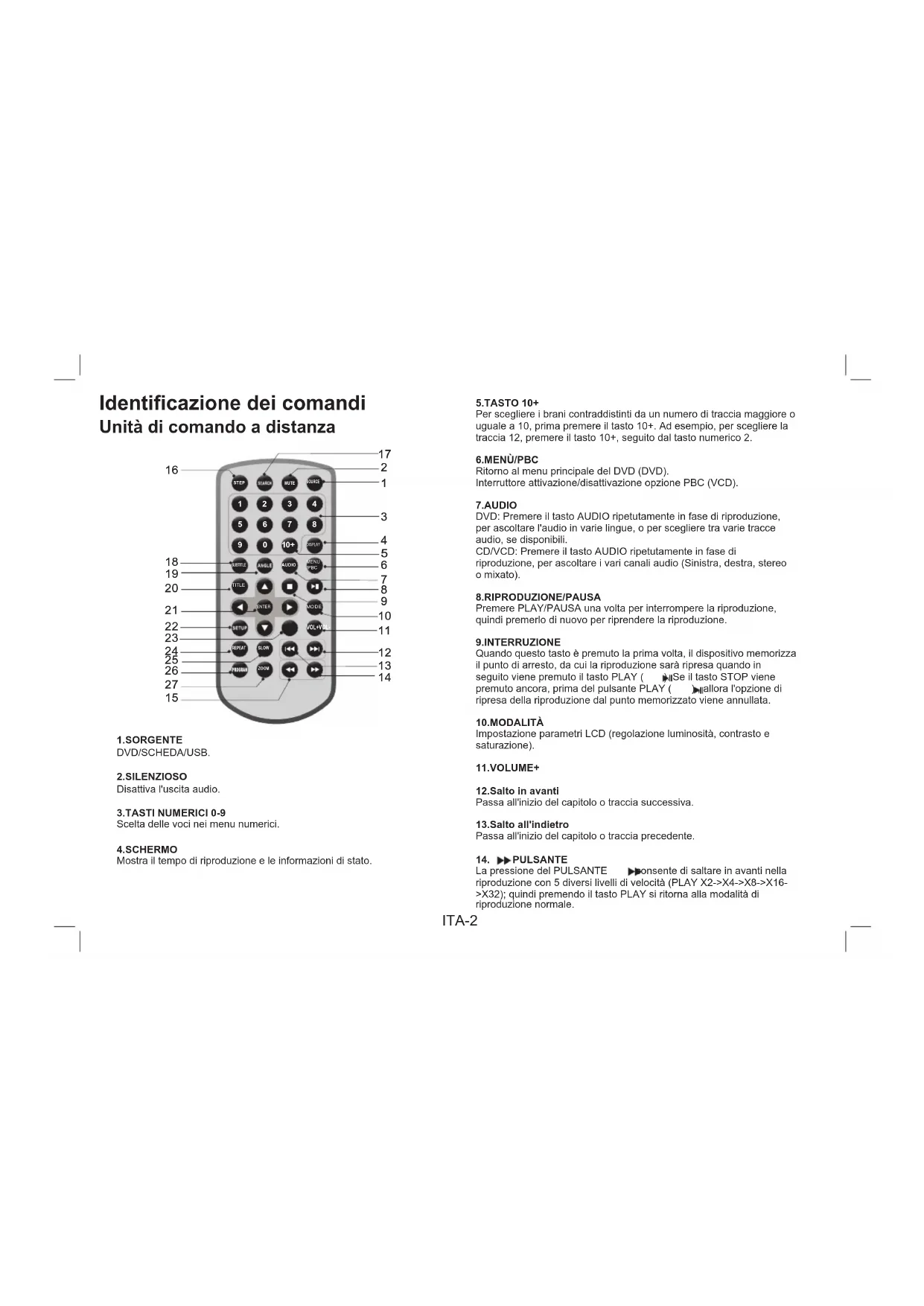

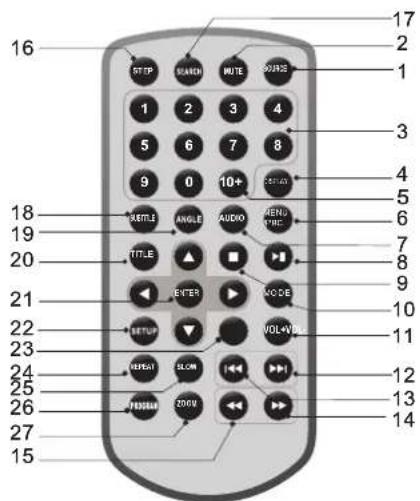

Identificazione dei comandi Unità di comando a distanza

16 STEP MUSH MUTE SAVE 17 2 1 1 2 3 4 5 6 7 8 9 0 10+ RESET 18 Kettle ANGLE AUDIO MENU PRIC 19 TITLE VOLUME 20 ENTER VOLUME 21 SETUP VOLUME 22 RESET SLOW VOLUME 23 10+ VOLUME 24 12 25 13 26 TONG 27 14

1.SORGENTE DVD/SCHEDA/USB
2.SILENZIOSO Disattiva l'uscita audio.
3.TASTI NUMERICI 0-9 Scelta delle voci nei menu numerici.
4.SCHERMO Mostra il tempo di riproduzione e le informazioni di stato.

5.TASTO 10+ Per scegliere i brani contraddistinti da un numero di traccia maggiore o uguale a 10, prima premere il tasto 10+. Ad esempio, per scegliere la traccia 12, premere il tasto 10+, seguito dal tasto numerico 2.

6.MENÙ/PBC Ritorno al menu principale del DVD (DVD). Interruttore attivazione/disattivazione opzione PBC (VCD).

7.AUDIO DVD: Premere il tasto AUDIO ripetutamente in fase di riproduzione, per ascoltare l'audio in varie lingue, o per scegliere tra varie tracce audio, se disponibili. CD/VCD: Premere il tasto AUDIO ripetutamente in fase di riproduzione, per ascoltare i vari canali audio (Sinistra, destra, stereo o mixato).

1. RIPRODUZIONE/PAUSA Premere PLAY/PAUSA una volta per interrompere la riproduzione, quindi premerlo di nuovo per riprendere la riproduzione.

2. INTERRUZIONE Quando questo tasto è premuto la prima volta, il dispositivo memorizza il punto di arresto, da cui la riproduzione sarà ripresa quando in seguito viene premuto il tasto PLAY ( Se il tasto STOP viene premuto ancora, prima del pulsante PLAY ( allora l'opzione di ripresa della riproduzione dal punto memorizzato viene annullata.

3. MODALITÀ Impostazione parametri LCD (regolazione luminosità, contrasto e saturazione).

11.VOLUME+

12.Salto in avanti Passa all'inizio del capitolo o traccia successiva.

1. Salto all'indietro Passa all'inizio del capitolo o traccia precedente.

2. ▶▶PULSANTE La pressione del PULSANTE ▶▶onsente di saltare in avanti nella riproduzione con 5 diversi livelli di velocità (PLAY X2->X4->X8->X16->X32); quindi premendo il tasto PLAY si ritorna alla modalità di riproduzione normale.

ITA-2

Identificazione dei comandi Unità di comando a distanza

15. PULSANTE

La pressione del PULSANTE X4->X8->X16->X32); quindi premendo il tasto PLAY si ritorna alla modalità di riproduzione normale.

16.PASSO

Riproduzione fotogramma per fotogramma in modalità DVD.

17.RICERCA

Per andare alla posizione temporale, al titolo o al capitolo desiderato, in modalità DVD.

18.SOTTOTITOLI

Premere il tasto SUBTITLE ripetutamente in fase di riproduzione, per selezionare le varie lingue dei sottotitoli.

19.ANGOLO

DVD: Premendo il tasto ANGLE, si cambierà l'angolo di visualizzazione, sui DVD che supportano questa funzione.

20. TITOLO

Ritorno al menu titoli del DVD

21.INVIO

Per confermare le scelte nei menu.

22.CONFIGURAZIONE

Per aprire o chiudere il menu delle impostazioni.

23.VOLUME-

Regolare il VOLUME

24.RIPETI

Premere il tasto REPEAT in fase di riproduzione per scegliere la modalità di ripetizione preferita. DVD: è possibile scegliere di riprodurre a ripetizione un capitolo o un titolo del DVD, o disattivare l'opzione. VCD/CD: è possibile scegliere di riprodurre a ripetizione una singola traccia, tutte, o disattivare l'opzione. JPG: è possibile scegliere di riprodurre a ripetizione una singola traccia, una cartella, o disattivare l'opzione.

25.MOVIOLA

Premere il pulsante Moviola ripetutamente per iniziare a riprodurre il video a rallentatore, e scegliere tra varie velocità di riproduzione. Le velocità disponibili sono 1/2, 1/4, 1/8, 1/16 e normale.

26.PROGRAMMA

DVD/VCD: La funzione di programmazione consente di memorizzare i brani preferiti di un disco. Premendo il pulsante PROGRAM, appare sullo schermo il menu Programmazione, che consente di usare i tasti numerici per scegliere direttamente i titoli, i capitoli o i numeri di traccia da inserire nel programma, quindi scegliere la voce PLAY. Per riprendere la riproduzione normale, premere il pulsante PROGRAM e scegliere dal menu programmazione l'opzione cancella programma, quindi premere di nuovo PROGRAM per lasciare il relativo menù.

27.ZOOM

DVD/VCD: Usare l'opzione ZOOM per allargare o restringere l'immagine video.

Premere il tasto ZOOM durante la riproduzione o fermare la riproduzione e quindi attivare la funzione Zoom. Un fotogramma quadrato appare per un breve tempo nella parte inferiore destra dell'immagine.

Ad ogni successiva pressione del pulsante ZOOM, la dimensione dello schermo TV varierà secondo la seguente successione:

Dimensione 2X Dimensione 3X Dimensione 4X Dimensione 1 / 2 -> Dimensione1/3 Dimensione1/4 Dimensione normale

JPEG: Usare l'opzione ZOOM per allargare o restringere l'immagine. Premere 'ZOOM'.

Usato "▶"per allargare o "◀"stringere l'immagine.

Usare il tasto ▲▼◀▶ per spostarsi nell'immagine oggetto di zoom.

Menù impostazioni schermo TFT secondario

Pagina immagini

PICTURE BRIGHT 50 CONTRAST 50 COLOUR 50 LANG ENGLISH SCREEN 16:9 RESET

Luminosità

Regolazione luminosità schermo.

Contrasto

Regolazione contrasto schermo.

Colore

Regolazione colore schermo.

LINGUA

Regolazione Lingua menù OSD

SCHERMO

Impostazione schermo 16:9 o 4:3

Parametri batteria

Specifiche della batteria:

Uscita: 7,4V

Tempo di carica/esaurimento:

Tempo di carica standard: 3h \~ 4h

Condizioni di conservazione e funzionamento:

1. Condizioni di conservazione	Temperatura	Umidità
6 mesi	-20^ +45^	65 ± 20%
1 settimana	-20^ +65^	65 ± 20%
2. Condizioni di funzionamento	Temperatura	Umidità
Carica standard	0^ +45^	65 ± 20%
Esaurimento standard	-20^ +65^	65 ± 20%

Parametri elettronici

Elemento		Requisiti standard
Requisiti di alimentazione		: CA 100-240 V, 50/60 Hz
Consumo		:<15W
Umidità di esercizio		:Dal 5 % a 90 %
Uscita	USCITA VIDEO	:1 Vp-p (75 )
	USCITA AUDIO	:1,0 Vrms (1 KHz, 0 dB)

Sistema

Laser	:Laser Semiconduttore, lunghezza d'onda 650 nm
Sistema di segnale	:NTSC/PAL
Frequenze	:Da 20Hz a 20 kHz (1dB)
Rapporto segnale-rumore	:Più di 80 dB (solo connettori ANALOG OUT)
Range dinamico	:Più di 80 dB (DVD/CD)

Nota: Caratteristiche tecniche ed estetiche soggette a cambiamenti previo avviso.
