MANUALE UTENTE ArtColor SEG

INFORMAZIONI SULLA SICUREZZA....3

Avviso sulle cuffie....4

Dove installare....4

Schermo LED....4

Dispositivo e accessori....5

Introduzione....5

Veduta anteriore....5

Telecomando....6

Funzioni dei pulsanti del telecomando....6

Impostazione del pulsante Modalità Multisatellite....8

Istallazione delle batterie nel telecomando 9

Uso del telecomando......9

Collegamento dell'antenna....9

Connessione dell'antenna TV

Collegamento PC....1

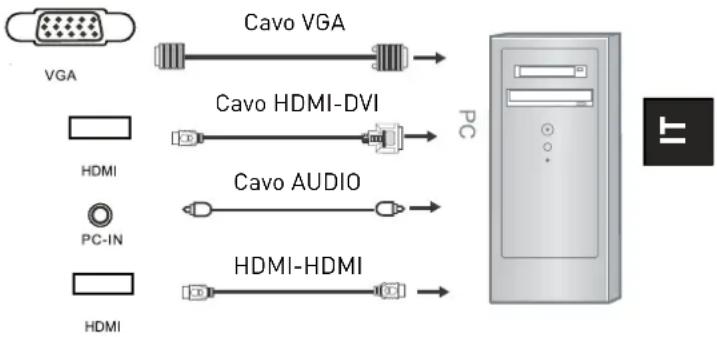

Collegamento al PC tramite VGA, HDMI....1

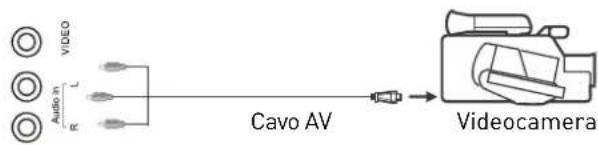

Collegamento di videocamere e videoregistratori....1

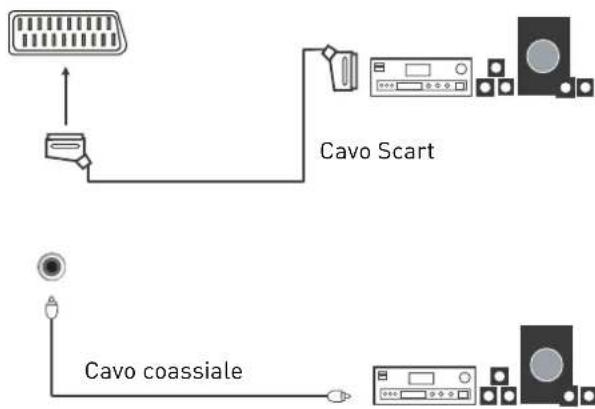

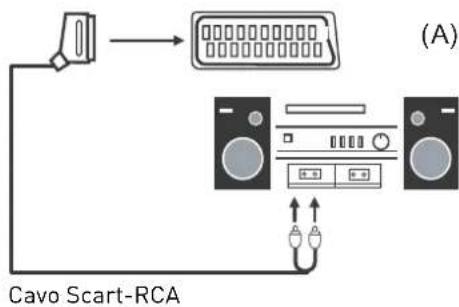

Collegamento a un impianto audio....1

Collegamento del lettore DVD....1

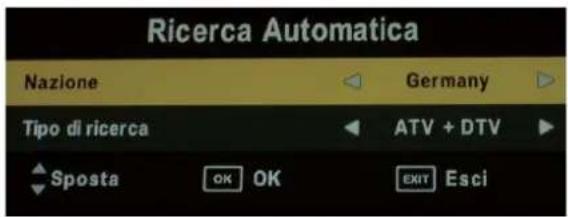

Configurazione autoinstallazione....13

Accendere/spegnere il televisore....13

Menu fonti....14

Impostazioni del menu....14

MENU IMPOSTAZIONI TV....14

MENU IMMAGINE....14

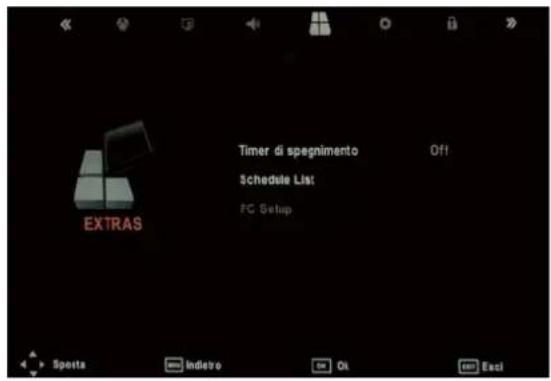

MENU EXTRA....14

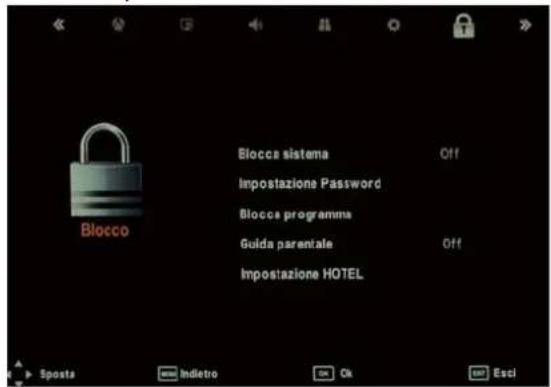

MENU BLOCCA 15

MENU OPZIONI 15

OPTIONS MENU....15

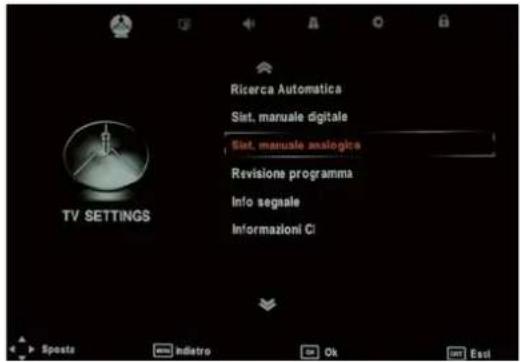

MENU IMPOSTAZIONI TV....15

Menu Immagine....16

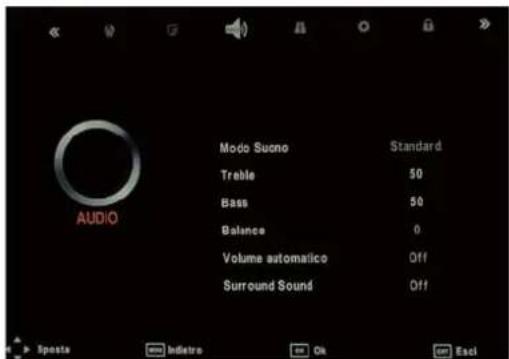

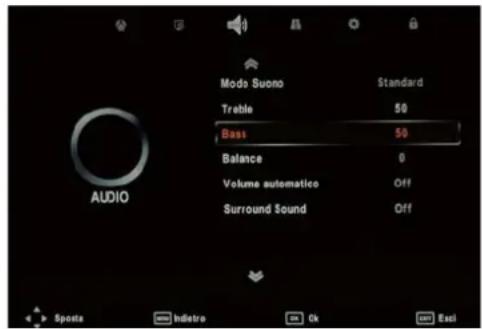

Menu Audio 16

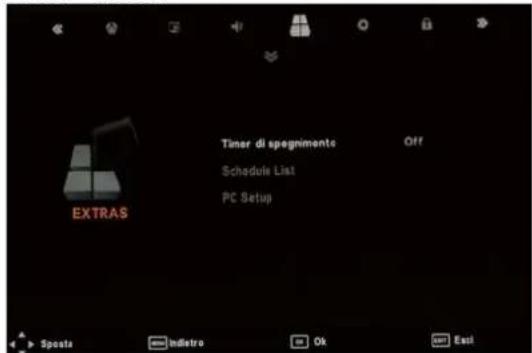

Menu EXTRA....17

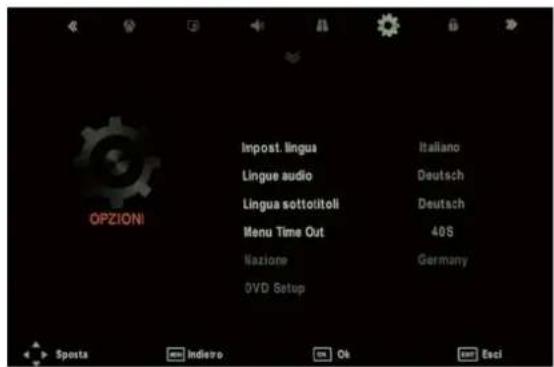

Menu OPZIONI....17

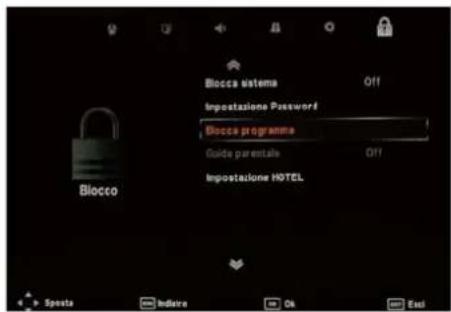

Menu blocco....17

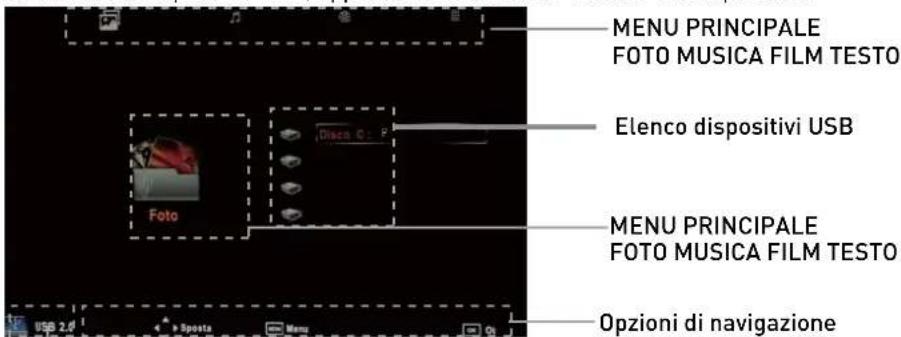

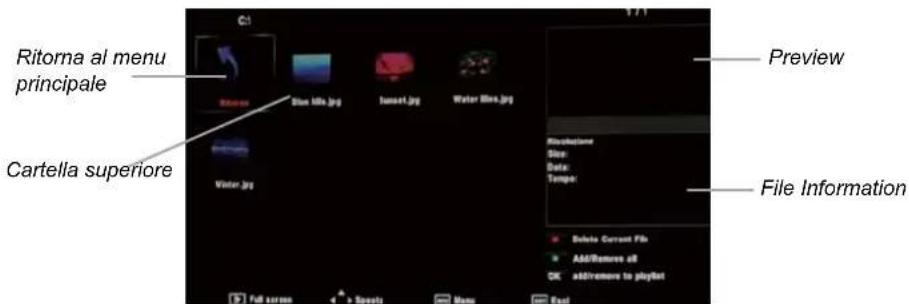

Funzioni multimediali....18

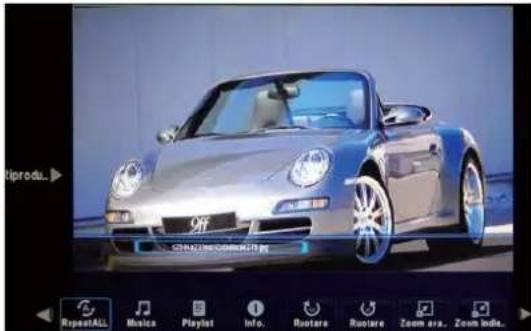

Foto....19

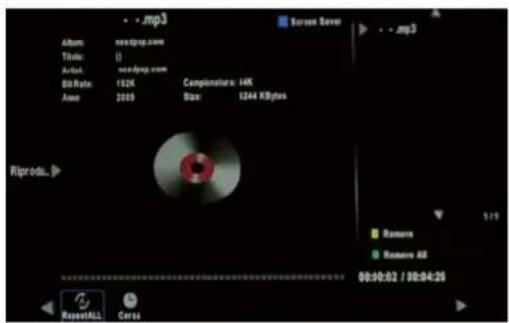

Musica....19

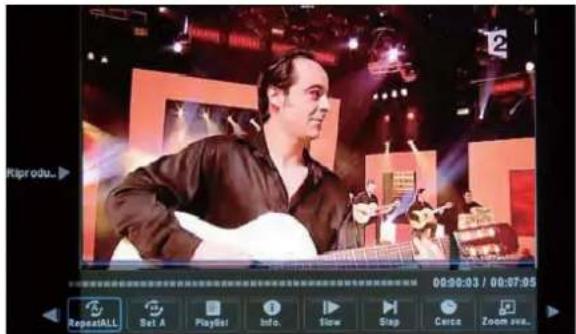

Film....19

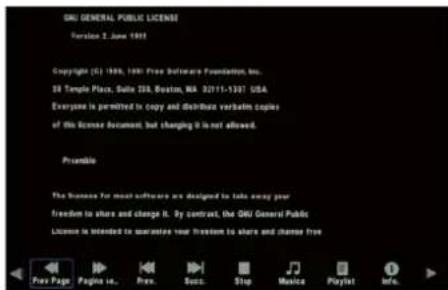

Testo....19

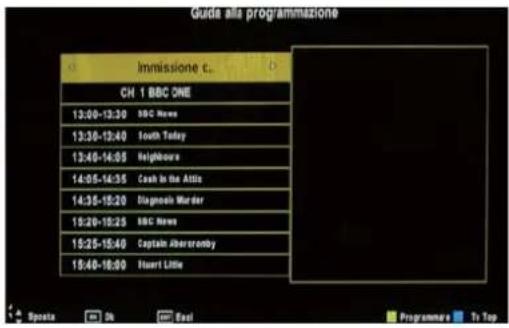

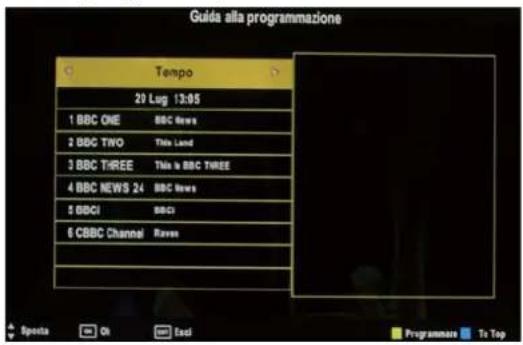

EPG....20

Funzionamento DVD 21

Funzionamento DVD....21

GUIDA ALLA RISOLUZIONE DEI PROBLEMI ......24

SPECIFICHE TECNICHE....24

Specifiche del televisore....24

Specifiche DVBS....24

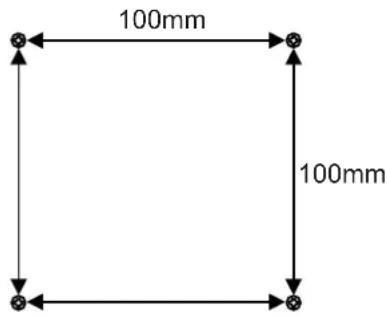

Montaggio a parete....25

Riciclaggio dei rifiuti elettrici....25

Smaltimento corretto del prodotto....25

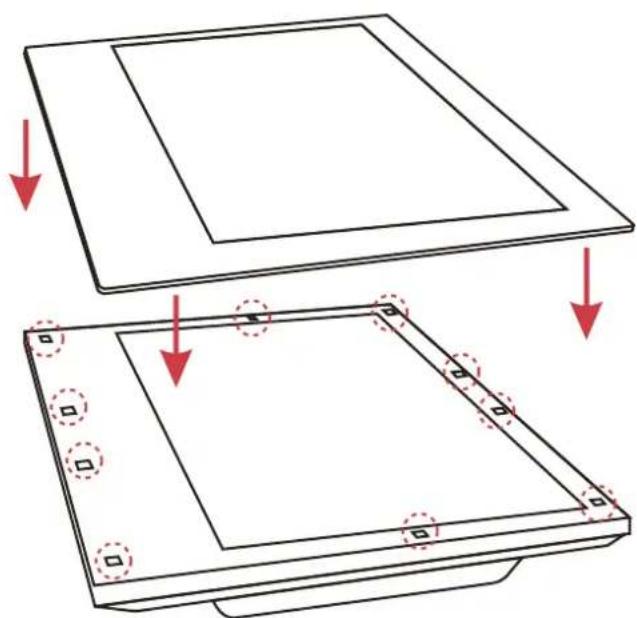

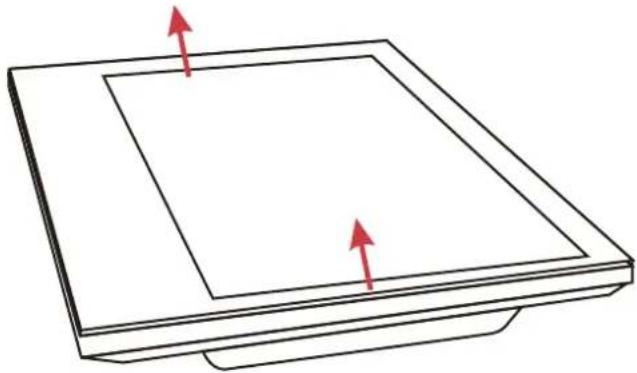

Istruzioni per modificare il mobile anteriore 26

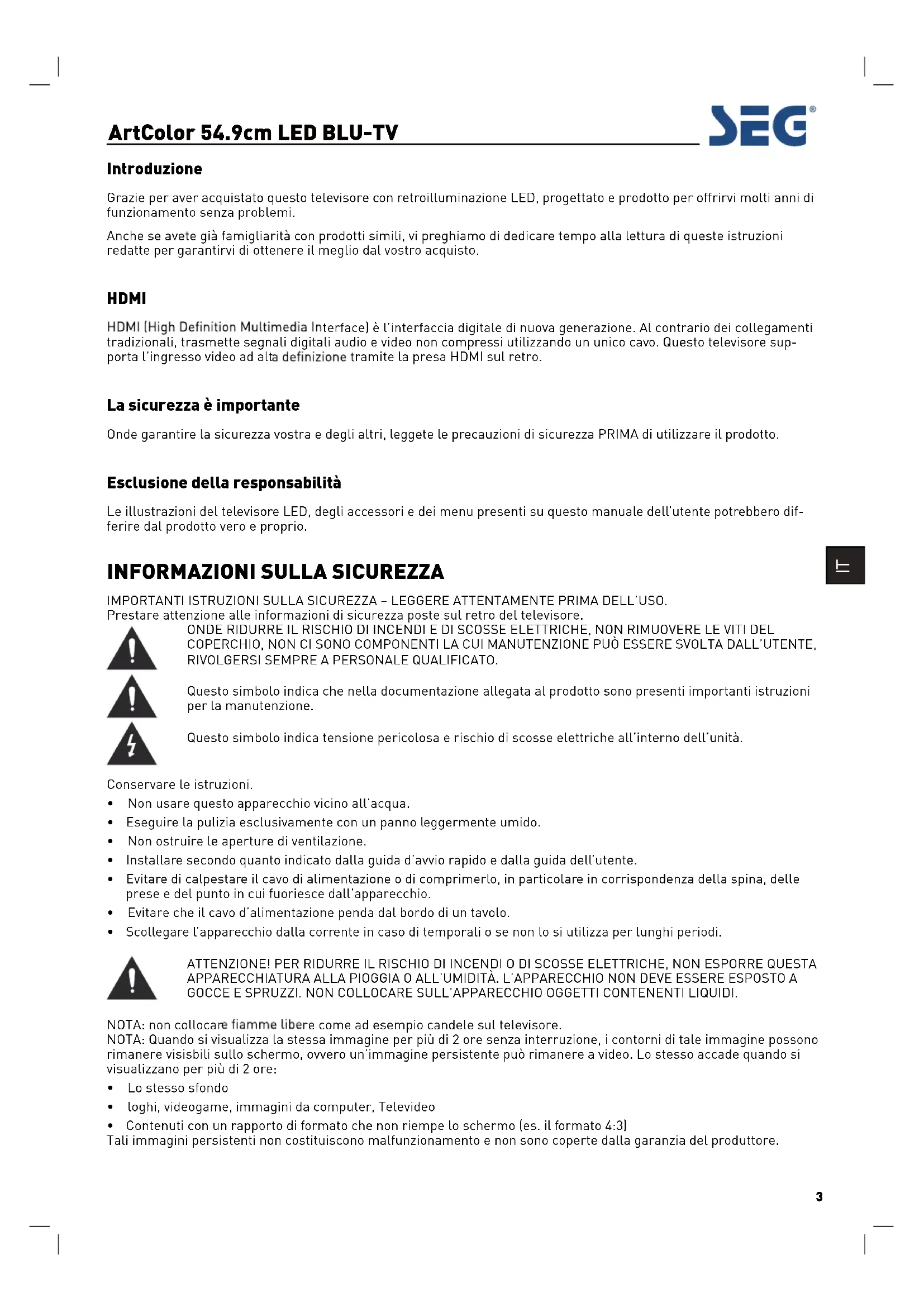

Introduzione

Grazie per aver acquistato questo televisore con retroilluminazione LED, progettato e prodotto per offrirvi molti anni di funzionamento senza problemi.

Anche se avete già famigliarità con prodotti simili, vi preghiamo di dedicare tempo alla lettura di queste istruzioni redatte per garantirvi di ottenere il meglio dal vostro acquisto.

HDMI

HDMI (High Definition Multimedia Interface) è l'interfaccia digitale di nuova generazione. Al contrario dei collegamenti tradizionali, trasmette segnali digitali audio e video non compressi utilizzando un unico cavo. Questo televisore supporta l'ingresso video ad alta definizione tramite la presa HDMI sul retro.

La sicurezza è importante

Onde garantire la sicurezza vostra e degli altri, leggete le precauzioni di sicurezza PRIMA di utilizzare il prodotto.

Esclusione della responsabilità

Le illustrazioni del televisore LED, degli accessori e dei menu presenti su questo manuale dell'utente potrebbero differire dal prodotto vero e proprio.

INFORMAZIONI SULLA SICUREZZA

IMPORTANTI ISTRUZIONI SULLA SICUREZZA - LEGGERE ATTENTAMENTE PRIMA DELL'USO.

Prestare attenzione alle informazioni di sicurezza poste sul retro del televisore.

ONDE RIDURRE IL RISCHIO DI INCENDI E DI SCOSSE ELETTRICHE, NON RIMUOVERE LE VITI DEL COPERCHIO, NON CI SONO COMPONENTI LA CUI MANUTENZIONE PUÒ ESSERE SVOLTA DALL'UTENTE, RIVOLGERSI SEMPRE A PERSONALE QUALIFICATO.

Questo simbolo indica che nella documentazione allegata al prodotto sono presenti importanti istruzioni per la manutenzione.

Questo simbolo indica tensione pericolosa e rischio di scosse elettriche all'interno dell'unità.

Conservare le istruzioni.

• Non usare questo apparecchio vicino all'acqua.
- Eseguire la pulizia esclusivamente con un panno leggermente umido.
• Non ostruire le aperture di ventilazione.
- Installare secondo quanto indicato dalla guida d'avvio rapido e dalla guida dell'utente.
- Evitare di calpestare il cavo di alimentazione o di comprimerlo, in particolare in corrispondenza della spina, delle prese e del punto in cui fuoriesce dall'apparecchio.
- Evitare che il cavo d'alimentazione penda dal bordo di un tavolo.
- Scollegare l'apparecchio dalla corrente in caso di temporali o se non lo si utilizza per lunghi periodi.

ATTENZIONE! PER RIDURRE IL RISCHIO DI INCENDI O DI SCOSSE ELETTRICHE, NON ESPORRE QUESTA APPARECCHIATURA ALLA PIOGGIA O ALL'UMIDITÀ. L'APPARECCHIO NON DEVE ESSERE ESPOSTO A GOCCE E SPRUZZI. NON COLLOCARE SULL'APPARECCHIO OGGETTI CONTENENTI LIQUIDI.

NOTA: non collocare fiamme libere come ad esempio candele sul televisore.

NOTA: Quando si visualizza la stessa immagine per più di 2 ore senza interruzione, i contorni di tale immagine possono rimanere visibili sullo schermo, ovvero un'immagine persistente può rimanere a video. Lo stesso accade quando si visualizzano per più di 2 ore:

• Lo stesso sfondo
• loghi, videogame, immagini da computer, Televideo
• Contenuti con un rapporto di formato che non riempe lo schermo (es. il formato 4:3)
  Tali immagini persistenti non costituiscono malfunzionamento e non sono coperte dalla garanzia del produttore.

L'unità è stata prodotta in accordo con tutte le attuali normative sulla sicurezza. I seguenti suggerimenti sulla sicurezza sono intesi a salvaguardare gli utenti da utilizzi sprovveduti e dai relativi pericoli.

• Sebbene l'apparecchio sia stato prodotto con cura e rigorosamente controllato prima di lasciare la fabbrica, come per tutti i prodotti elettrici è possibile l'insorgere di problemi. In caso di presenza di fumo, di surriscaldamento o di altri fenomeni imprevisti, scollegare immediatamente l'alimentazione.
• Assicurarsi che l'unità sia sufficientemente ventilata! Non collocare mai l'unità vicino o sotto alle tende!
• La spina della corrente viene utilizzata per collegare/scollegare il dispositivo dall'alimentazione e deve essere accessibile facilmente.
• Il dispositivo va collegato unicamente a un tipo d'alimentazione corrispondente a quanto indicato sul l'etichetta sul retro del dispositivo. Non collegare il dispositivo ad altri tipi d'alimentazione.
• La presa di corrente deve essere prossima all'apparecchio e facilmente accessibile.
• Per prevenire sovraccarichi, non collegare alla stessa presa troppi dispositivi.
  • Gli apparecchi di Classe 1 devono essere collegati a una presa di corrente dotata di messa a terra.
• Tenere l'apparecchio lontano dalla portata di roditori onde evitare che mordano i cavi.
• Tenere sempre ben salda la spina quando la si estrae dalla presa elettrica. Non tirar e il flessibile in quanto potrebbe sovraccaricarsi e provocare un cortocircuito.
• Collocare l'unità in modo da evitare che qualcuno inciampi sul flessibile.
• Non posizionar e oggetti pesanti sul flessibile, potrebbero danneggiarlo.
• Onde evitare infortuni, far e in modo che il flessibile non sia alla portata dei bambini piccoli.
• Non collocare l'unità in prossimità di fonti di calore. L'alloggiament o e il flessibile potrebbero danneggiarsi a causa del calore.
• Lo schermo è di plastica e potrebbe rompersi se danneggiato. Prestare attenzione quando si raccolgono schegge appuntite di plastica onde evitare infortuni.
• Evitare di collocare I unità su superfici soggette a vibrazioni o scosse.
• Per proteggere l'unità durante un temporale, scollegare il cavo d'alimentazione CA e l'antenna. Attenzione: non toccare il connettore dell'antenna (RF).
• In caso di assenza prolungata dall'abitazione, scollegare il cavo d'alimentazione CA per ragioni di sicurezza.
• L'unità si scalda durante il funzionamento. Non coprire l'unità con coperte o altri oggetti simili onde evitarne il surriscaldamento. Non ostruire i fori di ventilazione. Non posizionare l'unità in prossimità dei termosifoni. Non esporre l'unità alla luce diretta del sole. Se posizionata su uno scaffale, lasciare 5 cm di spazio interno all'intera unità.
• Il televisore non deve entrare in contatto con acqua o umidità. NON utilizzare l'apparecchio in luoghi umidi o bagnati come stanze da bagno, cucine piene di vapore o nei pressi di piscine.

• Non utilizzare l'unità in caso di condensa.
- Le riparazioni vanno effettuate unicamente da personale specializzato.
- Non aprire l'unità. Tentativi di riparazione da parte di persone non esperte possono risultare pericolosi e provocare il rischio d'incendio.
- La presenza di liquidi all'interno dell'unità può provocare seri danni. Spegnere l'unità, scollegare l'alimentazione e rivolgersi a personale d'assistenza qualificato prima di utilizzare nuovamente l'unità.
- NON rimuovere il coperchio di sicurezza. Non contiene parti utili o riparabili all'interno. Ciò potrebbe rendere nulla la garanzia. Per le riparazioni rivolgersi solo a personale specializzato.
- NON toccare o scuotere lo schermo TV, i circuiti interni potrebbero danneggiarsi. Prestare attenzione al telecomando, non farlo cadere.
- Non collocare mai oggetti boll enti o fiamme libere sopra o in prossimità del televisore.
- Le temperature elevate possono squagliare la plastica e provocare incendi.
- Per pulire il televisore utilizzare un panno morbido e asciutto. Non utilizzare solventi o liquidi a base di benzina. Rimuovere le macchie ostinate con un panno morbido inumidito con detergente diluito.

Avviso sulle cuffie

La musica ad alto volume può danneggiare irreparabilmente l'udito. Si sconsiglia quindi di non impostare il volume a un livello elevato quando si utilizzano I e cuffie, in particolare per lunghi periodi di tempo.

Dove installare

Collocare il televisore lontano dalla luce diretta del sole o forte illuminazione, per la visione, si raccomanda un'illuminazione leggera e indiretta. Utilizzare tende o tapparelle per evitare che la luce diretta del sole raggiunga lo schermo. Posizionare il televisore su una superficie solida, piatta e stabile. In questo modo si eviteranno cadute.

Assicurarsi che il televisore sia collocato in una posizione dove non possa essere spinto o entrare a contatto con oggetti, dato che la pressione potrebbe rompere o danneggiare lo schermo. Evitare che piccoli oggetti finiscano nei fori di ventilazione o nelle aperture del cabinet.

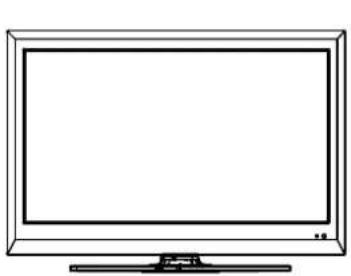

Schermo LED

I pannelli LED sono prodotti utilizzando tecnologia a elevatissimo livello di precisione. Ad ogni modo, alcune parti dello schermo potrebbero essere prive di elementi d'immagine o avere macchie luminose. Ciò non è indice di malfunzionamento.

Dispositivo e accessori

Cavo di conversione per video YPbPr

Batterie per il telecomando

Cavo d'alimentazione

I materiali di imballaggio non sono giocattoli. Tenere fuori dalla portata dei bambini. Le buste di plastica, se infilate sulla testa, possono provocare soffocamento.

Introduzione

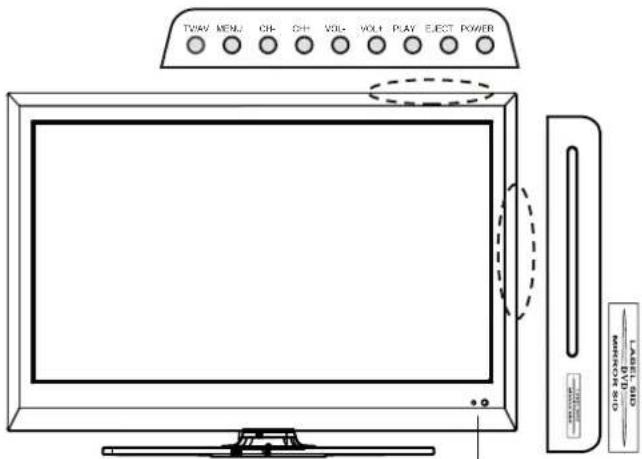

Veduta anteriore

TV/VY MENU CH CH VOL VOL PLAY ELECT POWER L-DALE 015 GIR MONITOR GIR PLOT

Indicatore LED
Ricevitore del telecomando [mantenere sgombro]

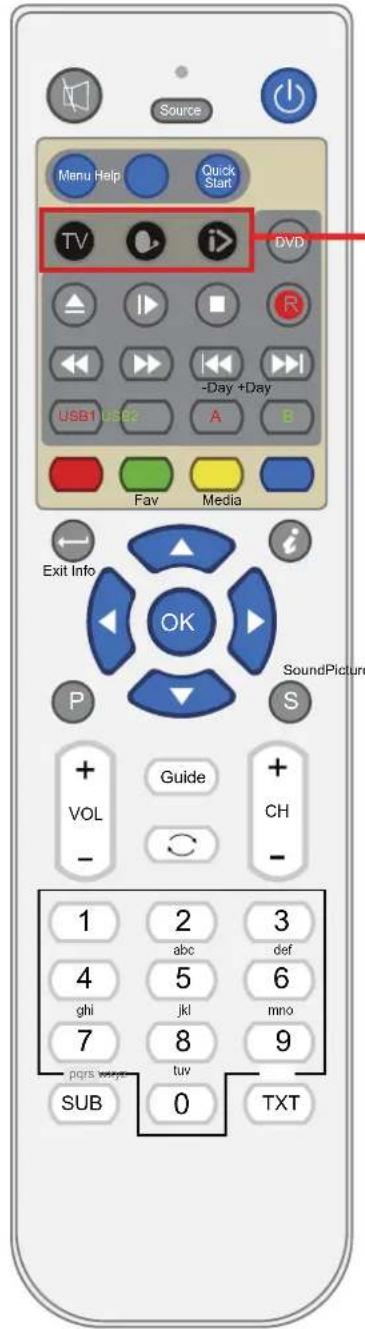

Telecomando

La forma del telecomando può differire da quello reale

Funzioni dei pulsanti del telecomando

In base al modello di televisore, alcuni pulsanti potrebbero non essere collegati a una funzione

Se il telecomando è stato impostato per operare con un ricevitore satellitare, premendo , controllerà solo il ricevitore e non il televisore. Premere tv per tornare a controllare il televisore. Utilizzato solo in televisori con applicazioni Internet Player*. In questa modalità, il telecomando non controlla il televisore. Premere tv per tornare a controllare il televisore. Utilizzato su televisori con DVD o PVR* Utilizzato su televisori con PVR* o Internet Player* 1 2 3 abc def 4 5 6 ghi jkl mno 7 8 9 pqrs tuv wxyz SUB 0 TXT

* A seconda del modello

Telecomando (continua)

Funzioni dei pulsanti del telecomando

In base al modello di televisore, alcuni pulsanti potrebbero non essere collegati a una funzione

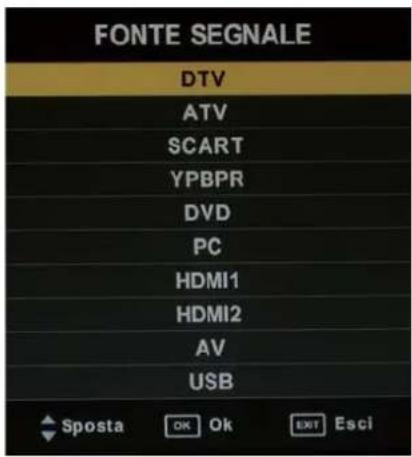

Menu sorgente

TV (Analogica)

DTV Freeview

SD1(USB 1)

SD2|USB 2)*

AV

Scart 1

Scarl 2*

DVD

DVBS*

HDMI 1

HDMI 2

HDMI 3*

YPbPr

PC

Menu

Impostazioni TV

Immagine

Sonoro

Extra

Opzione

Lingua

Impostazione DVD

Ripristina impostazioni

Blocca

TV - Imposta la TV sul modo DTV / Imposta il telecomando su modo TV TV/Radio (modo DTV)

Sat - Nel modo NO RICEVITORE assegna a questo tasto il menu di programmazione del display TV (modo predefinito) - Nei modi SAT.+, SAT.HD, SAT.DIGITALE imposta i codici del telecomando su Sky

- Nel modo FTA.DVBS* imposta il modo TV su DVBS* ed è il tasto TV/Radio nel modo DVBX.

Rimuovi DVD

Pausa / Riproduzione DVD, PVR* e Multimedia

Rev - DVD, PVR* e M.Media

FF - DVD, PVR* e M.Media

Esce da qualsiasi messaggio. Indietro di un livello di menu

Tasto Immagine / Aspetto

Guida

premere per visualizzare, premere di nuovo per uscire.

Vol +/-

Aumenta/Diminuisce il volume

Tasti alfanumerici

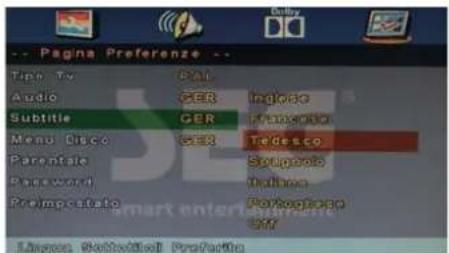

Sottotitoli

Modi DVD, DTV , DVBS*

* Dipendente dal modello

Guida

Questo visualizza la pagina che fornisce i numeri telefonici per il servizio. Premere per visualizzare, premere di nuovo per uscire

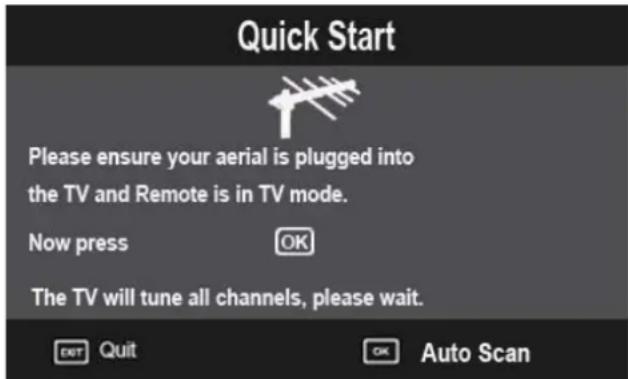

Quick Start (Avviamento rapido)

Modo TV - Cerca tutti i canali ATV e DTV

Modo DVBS - Cerca tutti i canali FTA su Astra 19,2E

Iviewer* - imposta il modo iViewer per la TV - imposta i codici del telecomando su IPTV

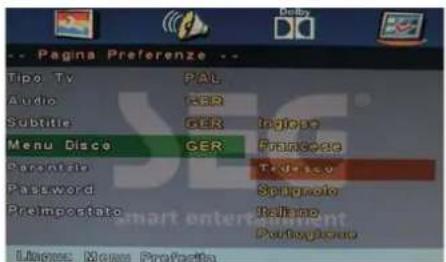

Menu disco DVD (modo DVD)

Modo DVD (Modo TV)

Stop

DVD, PVR* e Multimedia

Termina registrazione

Inizia la registrazione

Traccia, File, Giorno, precedenti (DVD, iPlayer*, PVR*, EPG)

Traccia, File, Giorno, successivi (DVD, iPlayer*, PVR*, EPG)

A. - PVR 1 Elenco programma (TV)*

B. - PVR 2 Elenco programma (SAT)*

Tasti virtuali

L'azione viene mostrata su menu e cambia per ogni menu. Riservato a MHEG* in DTV.

Tasto informazioni

Nel modo DTV - mostra ora/suessivo

pressione successiva

Informazioni programma estese

Durante la registrazione*

Mostra i dettagli relativi alla registrazione e lo spazio disponibile sulla scheda.

Modo TXT - Funzione di indice

tasto Audio / Nicam / Audio doppio

Pulsanti CH +/-

Tasto scambio immagine

• Indietro a l'ultimo canale
• Scambia tra l'immagine visualizzata e l'immagine in registrazione*.
• Scambia tra 2 immagini in registrazione*.

Televideo / MHEG5*

TXT / Mix / TV

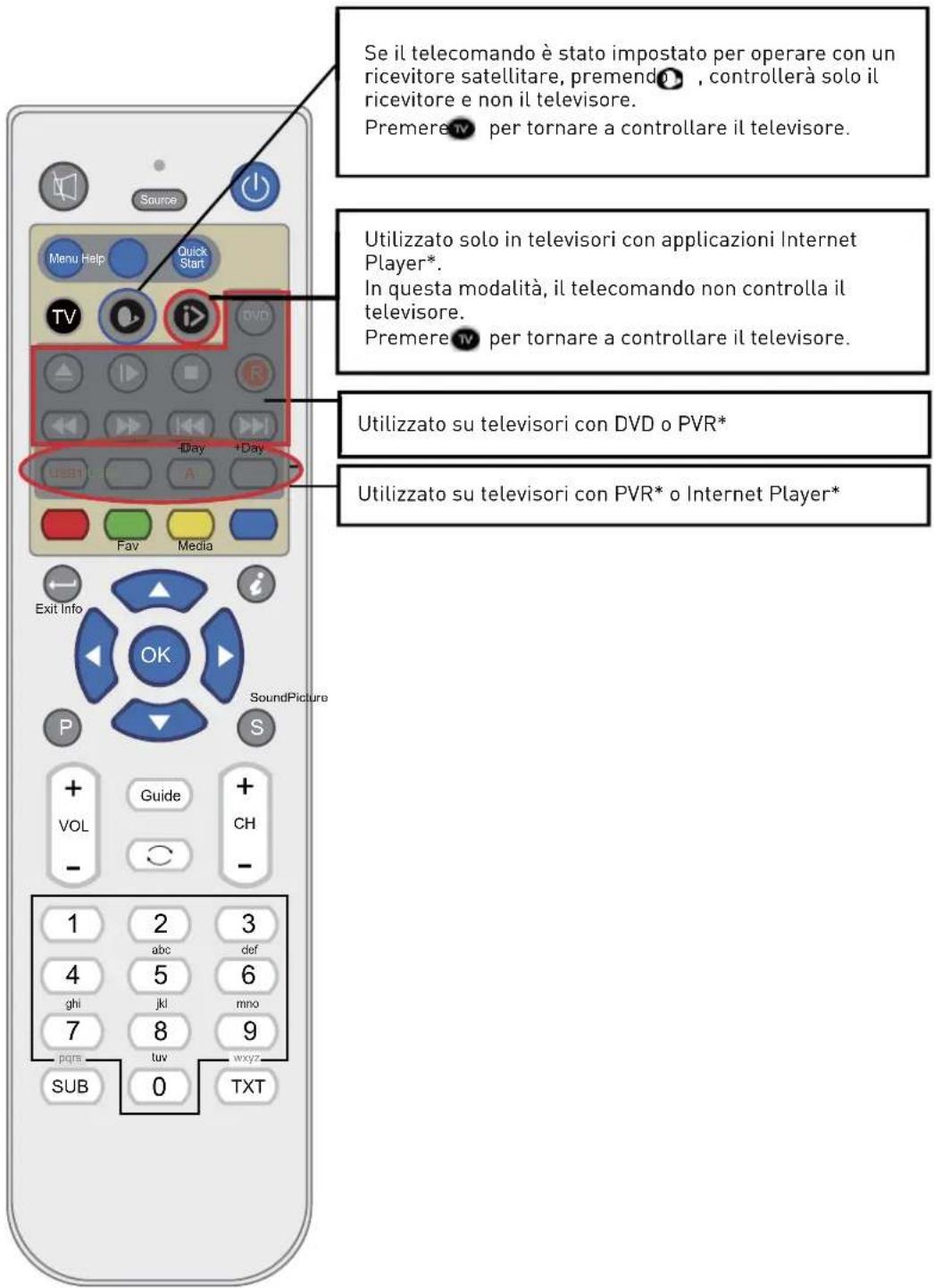

Telecomando (continua)

Source Menu Help Quick Start TV DVD USB1 USB2 -A B Fav Media Exit Info OK SoundPicture P S + VOL Guide + CH - 1 2 3 abc def 4 5 6 ghi jkl mno 7 8 9 pqrs ways tuv SUB 0 TXT

In base al modello di televisore, alcuni pulsanti potrebbero non essere collegati a una funzione *In base al modello

Questo pulsante fa passare il telecomando in modalità

Controllo TV

Questo pulsante fa passare il telecomando in modalità Controllo Multisatellite

* Sono disponibili varie modalità. Per dettagli, fare riferimento alle pagine successive

Questo pulsante fa passare il telecomando in modalità Internet Player\*

* Utilizzato solo con alcuni ricevitori digitali e televisivi

Impostazione del pulsante Modalità Multisatellite

Il pulsante Sat è programmabile sul telecomando e può essere impostato nelle seguenti modalità:

Impostazione del pulsante senza ricevitore satellitare: Premere e contemporaneamente premere 0.

Con ricevitore satellitare dotato di registratore (noto come di tipo “+”) Premere Ⓐ e contemporaneamente premere 1.

Con ricevitore satellitare dotato di alta definizione (noto come di tipo "HD") Premere e contemporaneamente premere 2.

Con ricevitore satellitare digitale normale (noto come di tipo "digitale") Premere Ⓐ e contemporaneamente premere 3.

Se si desidera utilizzare questo pulsante per passare al lettore DVBS*

Premere e contemporaneamente premere 4.

*Funzione disponibile solo con alcuni modelli di lettore DVBS.

O + 0 \~ NO RICEVITORE SAT
+ 1 SAT +
Q + 2 \~ SAT HD
Q + 3 \~ SAT DIGITALE
O + 4 \~ FTA DVBS

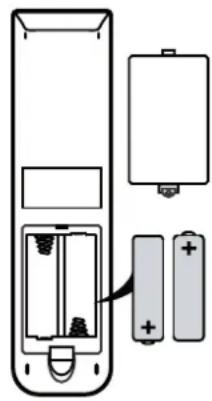

Istallazione delle batterie nel telecomando

1. Rimuovere il coperchio del vano batterie sul retro del telecomando spingendo la linguetta in avanti e tirando verso l'alto.
2. Inserire le batterie fornite in dotazione assicurandosi di rispettare la polarità indicata nel vano.
3. Chiudere il coperchio del vano batterie.

Per utilizzare il telecomando, puntarlo verso il televisore e premere i pulsanti richiesti. È necessario trovarsi entro 6 metri e a un angolo inferiore a 30 gradi dal centro del televisore.

NOTA: la luce solare o potenti fonti luminose possono interferire con il segnale del telecomando. In tal caso, allontanare il televisore dalla fonte luminosa.

ATTENZIONE! NON LASCIARE LE BATTERIE NEL TELECOMANDO PER PERIODI PRO-LUNGATI DATO CHE POTREBBERO SUBI-RE PERDITE DI SOSTANZE CORROSIVE E DANNEGGIARE IL TELECOMANDO. VERIFICARLE PERIODICAMENTE E SOSTITUIRLE SE NECESSARIO.

ATTENZIONE! NON UTILIZZARE CONTEMPORANEAMENTE DIVERSI TIPI DI BATTERIE. QUANDO S'INSERISCONO LE BATTERIE, SOSTITUIRE TUTTE NELLO STESSO MOMENTO. NON UTILIZZARE ASSIEME BATTERIE NUOVE E VECCHIE.

ATTENZIONE! LE BATTERIE ESAURITE VANNO TRATTATE CON CURA E SMALTITE SECONDO LE NORMATIVE DI SICUREZZA E RICICLAGGIO IN VIGORE NELLA PROPRIA ZONA. NON SMALTIRE MAI LE BATTERIE CON I RIFIUTI GENERICI O NEL FUOCO.

ATTENZIONE! NON ESPORRE MAI LE BATTERIE A FONTI DI CALORE ECESSIVO COME LUCE SOLARE, FUOCO O SIMILI.

Collegamento dell'antenna

ATTENZIONE! ASSICURARSI CHE IL TELEVISORE E LE APPARECCHIATURE ACCESSORIE SIANO SCOLLEGATI DALL'ALIMENTAZIONE DI RETE PRIMA DI EFFETTUARE ALCUN COLLEGAMENTO!

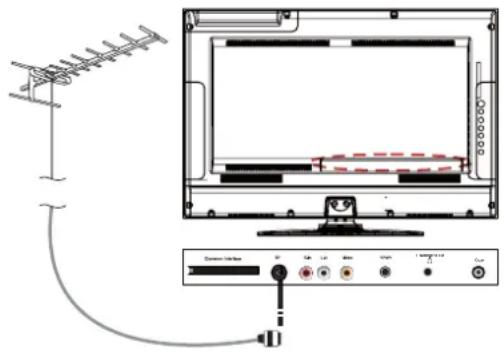

Connessione dell'antenna TV

Collegare l'antenna TV all'apposita presa con un connet- tore coassiale da 75 ohm. Per risultati migliori, utilizzare un'antenna TV con guadagno elevato, preferibilmente installata sul tetto o sul poggiolo.

• In aree con poco segnale, acquistare e installare un amplificatore di segnale per migliorare la qualità dell'immagine.
• Se l'antenna deve essere divisa fra due TV, installare uno splitter di segnale a 2 vie (non fornito).

Collegamento di dispositivi esterni

Il manuale d'istruzioni illustra la maniera più semplice ed efficace per connettere il televisore ad apparecchiature accessorie. I diversi metodi sono elencati di seguito.

Cavo HDMI

È possibile connettere il televisore a un dispositivo compatibile tramite un cavo HDMI. Questo metodo offre la migliore qualità visiva.

Collegare il cavo del dispositivo HDMI alla presa HDMI del televisore.

Cavo SCART

È possibile connettere il televisore a un dispositivo compatibile tramite un cavo SCART. Questa connessione utilizza segnali video component, ossia i contenuti RGB (rosso, verde e blu) del video sono inviati su segnali separati.

Cavo VGA

Il televisore LED può essere utilizzato come monitor del PC per mezzo di un cavo VGA. È possibile inoltre riprodurre l'audio del computer tramite il televisore.

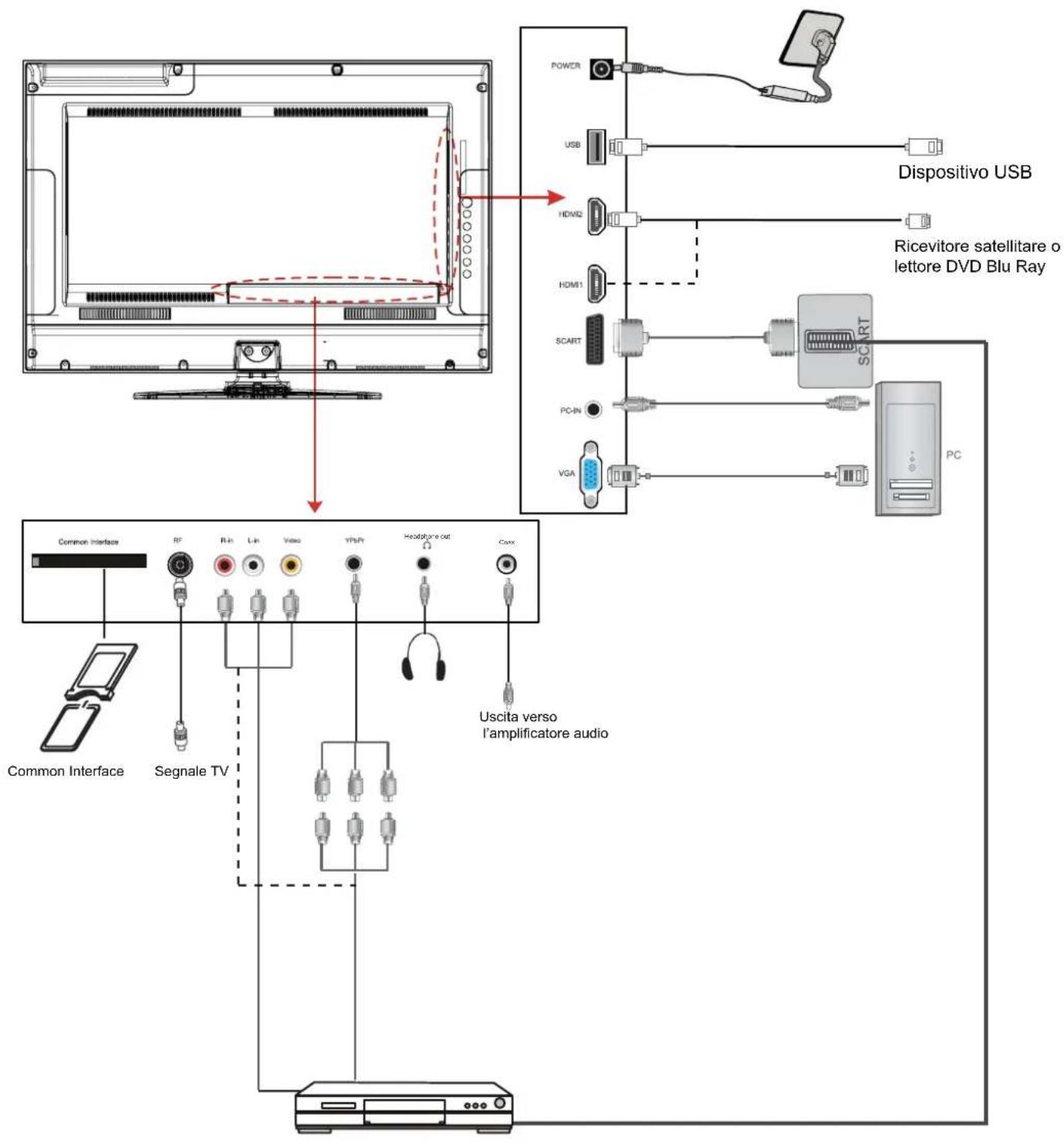

Collegamento di dispositivi esterni (continua)

Dispositivo USB Ricevitore satellitare o lettore DVD Blu Ray Common Interface Segnale TV Power USB HDMI2 HDMI1 SCART PC-IN VGA PC Uscita verso l'amplificatore audio

Collegamento di dispositivi esterni (continua)

COLLEGAMENTI

Nome Descrizione della funzione
POWER	Collegamento all'alimentazione
HDMI 1, 2	Collegamento alla presa HDMI del lettore DVD o del ricevitore satellitare.
VGA	Collegamento all'uscita VGA di un PC per visualizzare immagini dal computer.
PC-IN Entrata audio PC
mini YpbPr	Collegamento all'uscita YPbPr di una periferica.
Video Collegamento all' uscita cideo di una periferica
(AUDIO) L/R IN i N	GRESSO SEGNALE AUDIO PER va (condiciso con YPbPr)
USB	Collegamento a dispositivo multimediale USB
SCART	Collegamento all'entrata/uscita Scart di una periferica.
RF	Collegamento alla fonte via antenna o via cavo
Ω Headphone	Collegamento alle cuffie
CI	Alloggiamento CI (alloggiamento della scheda pay-per-view)
Coax Uscita verso l	'amplificatore audio

Attenzione:

Prima di collegare dispositivi esterni:

• Assicurarsi che i dispositivi siano scollegati dall'alimentazione onde evitare eventuali danni.
• Assicurarsi di effettuare il collegamento necessario.
• Assicurarsi che i connett ori siano fissati in maniera adeguata e corretta prima di collegare i dispositivi all'alimentazione.

Collegamento PC

Dato che a volte i PC sono ancora forniti con monitor CRT "convenzionali", potrebbe essere necessario regolare le impostazioni di visualizzazione della scheda grafica del PC altrimenti le immagini non appariranno correttamente. Accendere il PC (ancora collegato al monitor originale) e selezionare la risoluzione dello schermo e 60Hz come frequenza d'aggiornamento. Spegnere il PC e poi collegarlo al televisore quando entrambi i dispositivi sono ancora spenti.

Collegamento al PC tramite VGA, HDMI

Utilizzare un cavo PC-VGA (non fornito) per collegare il televisore al PC. È possibile anche utilizzare un cavo HDMI per collegarsi al PC (qualora la scheda grafica del PC supporti HDMI). Se si utilizza un cavo HDMI, non è più necessario un ulteriore cavo per trasmettere l'audio del PC. Se si utilizza un cavo HMDI-DVI, sarà invece necessario utilizzare un altro cavo per l'audio. Connettere tutti i cavi facendo attenzione a non piegare o spezzare i pin dei connettori.

Se si utilizza il cavo VGA

• Accendere il televisore
• Accendere il PC
• Selezionare PC/VGA come fonte d'ingresso
  Se si utilizza il cavo HDMI
• Selezionare HDMI come fonte d'ingresso

(Tutti i cavi illustrati non sono inclusi)

Utilizzare il cavo adattatore Scart

(Tutti i cavi illustrati non sono inclusi)

Collegamento a un impianto audio

È possibile trasmettere il segnale audio del televisore a un impianto stereo (A) tramite la presa Scart. Utilizzare un speciale cavo SCART-RCA. (Consultare le istruzioni dell'impianto hi-fi per ulteriori dettagli). Con un amplificatore/decoder surround (B), utilizzare il cavo Scart o lo speciale cavo Scart-RCA.

Cavo Scart-RCA (A)

(Tutti i cavi illustrati non sono inclusi)

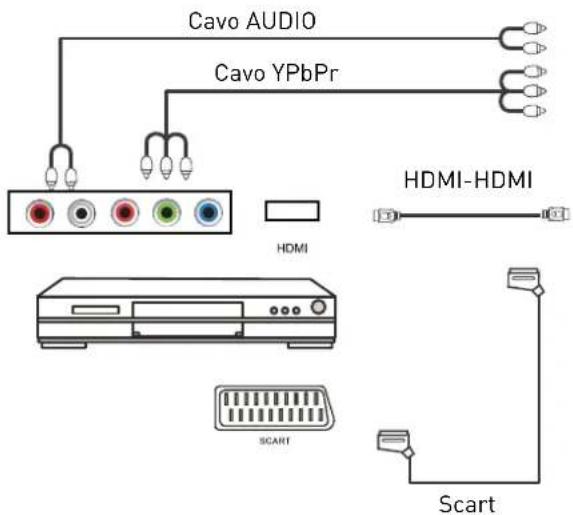

Collegamento del lettore DVD

Collegare un lettore DVD tramite cavo SCART, cavo HDMI o cavo YPbPr (solamente se il dispositivo esterno supporta HDMI).

Cavo AUDIO Cavo YPbPr HDMI HDMI-HDMI SCART Scart

(Tutti i cavi illustrati non sono inclusi)

Se si utilizza il cavo SCART

•Accendere il televisore

•Accendere il lettore DVD

- Selezionare SCART come fonte d'ingresso

Se si utilizza il cavo HDMI

- Selezionare HDMI come fonte d'ingresso

Se si utilizza il cavo YPbPr

- Selezionare YPbPr come fonte d'ingresso

• Fare attenzione al colore dello spinotto

•Collegare lo spinotto audio

Lo slot Common Interface (CI) è progettato per alloggiare il Conditional Access Module (CAM) e la Smart Card per consentire la visione dei programmi della pay TV e servizi aggiuntivi. Rivolgersi al proprio fornitore di TV Pay Per View per ottenere maggiori informazioni sui moduli e gli abbonamenti.

NOTA: i moduli CAM e le smart card sono venduti separa- tamente.

ATTENZIONE! SPEGNERE IL TELEVISORE PRIMA DI INSERIRE IL MODULO NELLO SLOT COMMON INTERFACE E POI INSERIRE LA SMART CARD NEL CAM.

Slot Cl CAM Smart Card

1. Accendere il televisore e assicurarsi che sia seleziona-ta la fonte "DTV".
2. Se viene rivelato il CAM, sul televisore apparirà il seguente messaggio: "Common Interface Module inserito", attendere alcuni istanti affinché la smart card venga attivata.
3. Selezionare il canale digitale Pay Per View.
4. Saranno visualizzate informazioni dettagliate sulla Smart Card in uso
5. Premere il pulsante OK per visualizzare il menu smart card. Consultare il manuale d'istruzioni del modulo per dettagli sulle impostazioni.
6. Una volta rimosso il modulo, apparirà a schermo il seguente messaggio: "Common Interface Module rimosso".

Configurazioni installazione

Accendere/spegnere il televisore

Per accendere il televisore

Premere il pulsante di accensione sul televisore o il pulsante 📍 sul telecomando e l'indicatore di standby si illuminerà di verde.

Per spegnere il televisore

Premere il pulsante di accensione sul televisore o il pulsante 📍 sul telecomando e l'indicatore di standby si illuminerà di rosso.

Quando si accende il televisore per la prima volta, comparirà il menu d'installazione iniziale:

Assicurarsi che l'antenna sia collegata al televisore, che il telecomando sia in modalità TV (premere il pulsante TV), passare sulla TV premendo. Apparirà il menu d'installazione iniziale.

Premere il pulsante OK sul telecomando per dare inizio alla procedura di sintonizzazione. Questo processo troverà tutti i canali ATV e DTV disponibili e li memorizzerà.

Premendo il pulsante Quick Start è possibile richiamare l'installazione iniziale in qualsiasi momento.

Menu fonti

È possibile selezionare il menu fonti d'ingresso in qualsiasi momento premendo il pulsante Source sul telecomando o quello TV/AV sul televisore LED.

FONTE SEGNALE DTV ATV SCART YPBPR DVD PC HDMI1 HDMI2 AV USB Sposta OK Ok EXIT Esci

Premere il pulsante Source sul telecomando. Utilizzare ▲▼ per spostarsi sulla fonte d'ingresso desiderata Premere CK per selezionare.

Impostazioni del menu

1. Accendere il televisore LED..
2. Premere il pulsante MENU sul telecomando.
3. Utilizzare i tasti e per spostarsi all'interno del menu.
4. Premere il pulsante EXIT per uscire dal menu.

MENU IMPOSTAZIONI TV

Consente di ricercare i canali e impostare diverse opzioni relative ad essi (selezionare per esempio la fonte DTV).

TV SETTINGS Ricerca Automatica Sint. manuale digitale Sint. manuale analogica Revisione programma Info segnale Informazioni CI Spasta Indetro OK Esci

MENU IMMAGINE

Consente di effettuare regolazioni delle impostazioni dell'immagine. (per es. selezionare la fonte DTV)

Modalità immagine Contrasto Luminosità Colore Nitidezza Colorazioni Standard 50 50 50 50 50 Sposta Indetro Ok Escl

MENU AUDIO

Consente di personalizzare le opzioni audio e gli effetti sonori. (per es. selezionare la fonte DTV)

AUDIO Mode Suono Standard Treble 50 Bass 50 Balance 0 Volume automatico Off Surround Sound Off

MENU EXTRA

Consente di impostare diverse opzioni di configurazione. (per es. selezionare la fonte DTV)

Timer di spegnimento Schedule List FC Setup EXTRAS Sposta Indietro Ok Easi

MENU BLOCCA

Consente di impostare diverse opzioni di configurazione di blocco. (per es. selezionare la fonte DTV)

Blocco Blocca sistema Off Impostazione Password Blocca programma Guida parentale Off Impostazione HOTEL

MENU OPZIONI

Consente di impostare diverse opzioni. (per es. selezionare la fonte DTV)

OPZIONI Impost. lingus Lingue audio Lingua sottoitoli Menu Time Out Nazione 0VD Setup Italiano Deutsch Deutsch 40S Germany Spasta Indistro Ok Esci

Impostazioni del menu (continua)

1. Menu IMPOSTAZIONI TV

Ricerca Automatica Sist. manuale digitale Sist. manuale analogica Revisione programma Info segale Informazioni Ci

Descrizione

Ricerca automatica

Premere OK per accedere al menu e selezionare il Paese le la modalità di sintonizzazione per il televisore e poi premere OK per avviare la ricerca automatica.

Ricerca Automatica Nazione Germany Tipo di ricerca ATV + DTV Sposta OK OK EXIT Esci

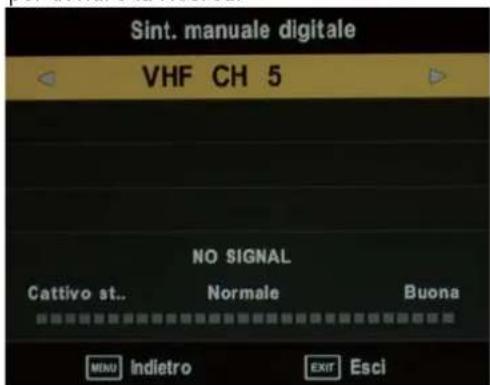

Sintonizzazione manuale DTV

Premere OK per accedere al menu Sintonizzazione manuale DTV, selezionare un canale DTV, premere OK per avviare la ricerca.

Sint. manuale digitale VHF CH 5 NO SIGNAL Cattivo st.. Normale Buona MENU Indietro EXIT Esci

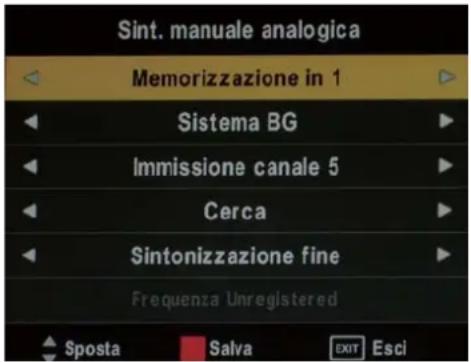

Sintonizzazione manuale ATV

Premere il pulsante OK per visualizzare il menu di sintonizzazione manuale ATV. Salva su: Selezionare una posizione in cui memorizzare il programma. Sistema: Selezionare un sistema TV per la ricerca. Canale attuale: Selezionare il canale da sintonizzare manualmente. Ricerca: Premere /per la ricerca manuale. Sintonia precisa: Premere /per una sintonizzazione precisa. Frequenza: Mostra la frequenza attuale. Nota: Premere il pulsante ROSSO per salvare l'impostazione.

Sint. manuale analogica Memorizzazione in 1 Sistema BG Immissione canale 5 Cerca Sintonizzazione fine Frequenza Unregistered Sposta Salva EXIT Esci

Impostazioni del menu (continua)

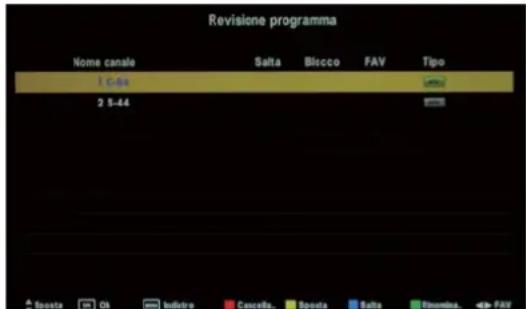

Modifica programma

Premere il pulsante OK per accedere al menu Modifica programma come descritto di seguito

Revisione programma Nome canale Salta Blocco FAV Tipo 1 C-9a 2 S-44

Cancella: Selezionare un canale e premere il pulsante ROSSO per eliminarlo.

Sposta: Selezionare un canale ATV e premere il pulsante GIALLO, utilizzare i pulsanti Perambiare la posizionedel programma e poi premere nuovamente il pulsante GIALLO per confermare la variazione. Premere Menu per uscire; le modifiche saranno salvate.

Salta: Selezionare un canale e premere il pulsante BLU per etichettare il canale. Fin tanto che il canale ha l'etichetta Salta, sarà ignorato durante la ricerca dei canali con i pulsanti CH+/-.

Rinomina: Selezionare un canale ATV e premere il pulsante VERDE per cambiare il nome del canale tramite i pulsanti

FAV: Selezionare un canale e premere ◀ o per aggiungere il canale all'elenco dei preferiti.

Informazioni segnale

Mostra le informazioni sul segnale della TV digitale (solo modalità DTV).

Informazioni CI

Contattare il fornitore del servizio "pay-per-view" che fornirà una scheda di visualizzazione e la videocamera con le istruzioni per l'uso.

Menu IMMAGINE

Modalità immagine Contrasto Luminosity Colore Ntidezza Colorazione Temp.del Colors Rosso Utente 50 50 50 50 Medio 50 Spasta Indetro On Excl

Modalità Immagine: Scegliere fra Standard, Dinamico, Utente e Soffuso.

Nota: Contrasto, luminosità, colore e nitidezza possonoessere regolati con l'opzione Personale nelle impostazioni modalità immagine.

Contrasto: Regola la differenza fra le zone più scure e quelle più luminose dell'immagine.

Luminosità: Controlla luminosità complessiva dell'immagine.

Colore: Regola il colore.

Nitidezza: Aumentare questo parametro per vedere i bordi dell'immagine più definiti; diminuirlo per sfumarli.

Tinta: Regola il tono (solo in modalità NTSC).

Temperatura colore:Scegliere fra Standard, Freddo, Utente e Caldo.

Rosso: Regola il colore rosso dell'immagine.

Verde: Regola il colore verde dell'immagine.

Blu: Regola il colore blu dell'immagine.

Rapp.formato: Scegliere fra Auto, 4:3, 16:9, Zoom1 e Zoom2, Just Scan e Panorama.

Riduz.disturbi: Scegliere tra le modalità Off, Bassa, Media, Alta e Predefinita.

Menu Audio

Mode Suono Standard Treble 50 Bass 50 Balance 0 Volume automatico Off Surround Sound Off Sposa Indistro Ok Exit

Modalità audio: Consente di selezionare tra Standard, Musica, Film, Sport o Utente.

Nota: È possibile regolare alti, bassi e bilanciamento soltanto in modalità Utente.

Alti: Regola l'intensità relativa dei suoni alti.

Bassi: Regola l'intensità relativa dei suoni bassi.

Bilanciamento: Regola il volume degli altoparlanti sinistro e destro.

Volume auto: Regola automaticamente il volume del televisore quando è impostato su ON

Audio Surround : Selezionando "off"/"surround" si attiva/disattiva la funzione audio surround.

Menu EXTRA

Timer di spegnimento Schedule List PC Setup EXTRAS Off Sposta Indletro Ok East

Spegnimento automatico: Consente d'impostare il timer di spegnimento automatico a intervalli di 10min, 20min, 30min, 60min, 90min, 120min, 180min, 240min o di disattivarlo.

Impostazioni PC (solo modalità PC): Premere il pulsante OK per accedere al sottomenu per regolare la posizione orizzontale/verticale, le dimensioni e la fase dell'immagine.

Menu OPZIONI

OPZIONI Import. Lingua Lingua audio Lingua sottetito Menu Time Out Nasione DVD Setup Italiano Deutsch Deutsch 408 Germany Spatia Indetro Ok Exit

Lingua OSD: Imposta la lingua per i menu

Lingua audio (selezionabile soltanto in modalità DTV) Imposta la lingua per l'audio.

Lingua sottotitoli (selezionabile soltanto in modalità DTV): Imposta la lingua per i sottotitoli.

Timeout menu: Consente di impostare la durata di visibilità dell'OSD: 5s, 10s, 15s, 20s, 25s, 30s, 35s, 40s.

Paese: Il Paese predefinito è il Regno Unito ma può essere modificato utilizzando la funzione di sintonizzazione automatica.

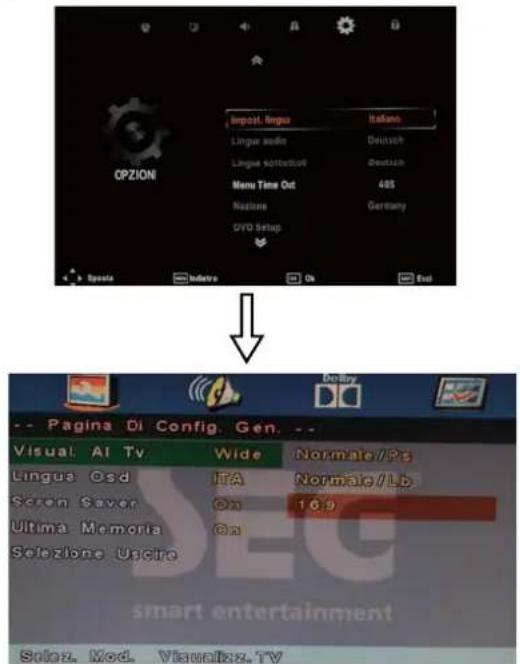

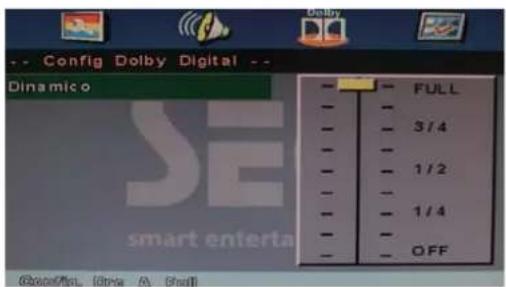

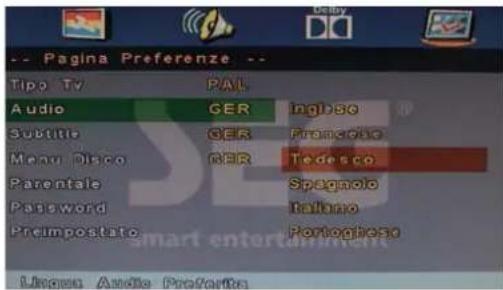

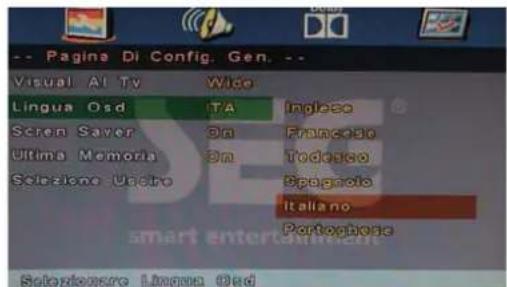

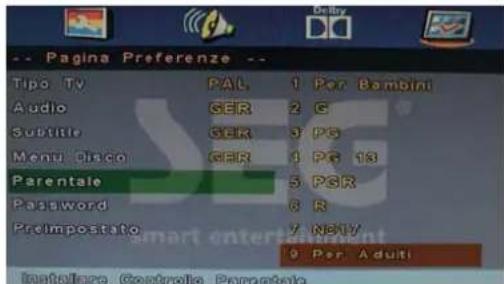

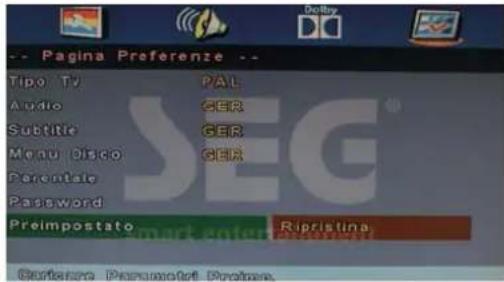

Impostazioni DVD: In modalità DVD, premere il pulsante OK per accedere al menu Impostazioni DVD (soltanto in modalità DVD).

Ripristina impostazioni: Premere il pulsante OK per ripristinare i valori d'impostazione di fabbrica.

Menu blocco

Blocco sistema Importazione Password Blocco programme Guide parentale Importazione HOTEL

Blocco sistema: Attiva/disattiva la funzione di blocco sistema.

Nota: inserire la password per utilizzare il menu La password predefinita è 0000.

Imposta password: Se la password è stata modificata, è necessario inserire quella attuale.

Nuova: Inserire nuova password

Conferma: Inserire nuova password

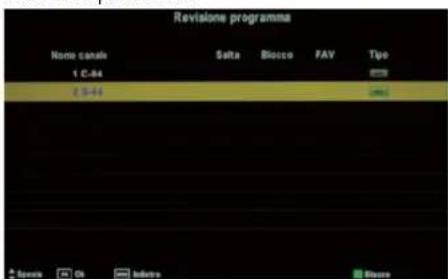

Blocca programma: Utilizzare i pulsanti per selezionare il canale e premere il pulsante VERDE sul telecomando per bloccare il canale.

Nota: per vedere i canali bloccati, è necessario inserire la password.

Revisione programma Nome canale 1 C-84 2.5-44 Salta Biocco FAV Tipo Fluori Blouse

Guida parentale: Consente di selezionare la modalità di guida parentale.

Impostazioni hotel

Premere ▲▼ per selezionare Blocco hotel, premere ▶ per attivare o disattivareSe attivata, tutte le seguenti funzioni saranno disponibili.

Blocco canale

Premere ▲ per selezionare Blocco canale, premere ▶ per attivare o disattivare Questa funzione nasconderà le opzioni Impostazioni TV dal menu principale.

Imposta sorgente

Premere ▲ per selezionare Imposta sorgente, premere pen attivare o disattivare Questa funzione consente di scegliere una sorgente per il televisore e costituirà la sorgente di avvio fino a quando la funzione non sarà disattivata o la sorgente modificata. Numero canale

Una volta attivata Imposta sorgente, sarà disponibile il numero del canale. Questa funzione consente di scegliere il numero del canale. Quando il televisore è sintonizzato sul numero di canale scelto, questo sarà il primo a essere visualizzato a schermo.

Blocco immagine

Premere per selezionare Blocco immagine, premere per attivare o disattivare Questa funzione nasconderà le opzioni immagine dal menu principale.

Blocco tasti

Premere ▲▼ per selezionare Blocco tasti, premere ▶per attivare o disattivare Questa funzione disabilità i tasti del televisore TV/AV / Menu/CH+ CH-/VOL+ VOL

Volume Max

Premere ▲ per selezionare Volume Max, premere ▶ per selezionare il livello di volume desiderato. Quando si accende il televisore, non sarà superato il volume impostato.

Blocco sorgente

Premere ▲▼ per selezionare Blocco sorgente, premere OK per attivare il menu. Premere ▶ per attivare o disattivare. Tutte le sorgenti attivate qui, saranno disattivate dal menu Sorgente TV.

Annulla blocco

Premere ▲▼ per selezionare Annulla blocco, premere OK per attivare.

Tutte le impostazioni hotel saranno disattivate fino alla prossima reimpostazione Blocco hotel.

Impostazione HOTEL Blocco hotel On Blocco Candie Off Importazione source Off Volume max 1 Blocco immagine Off Blocco testi Off Volume max 100 Blocco source Blocco tests clear Sposals Regolare Excl

Menu Impostazioni hotel

Impostazione HOTEL DTV Off SCAN Off YPSPR Off DVD Off PC Off HDMI Off HDMI2 Off AV Off USB Off Sposta Regolare Excl

Menu blocco sorgente

Funzioni multimediali

Funzionamento base

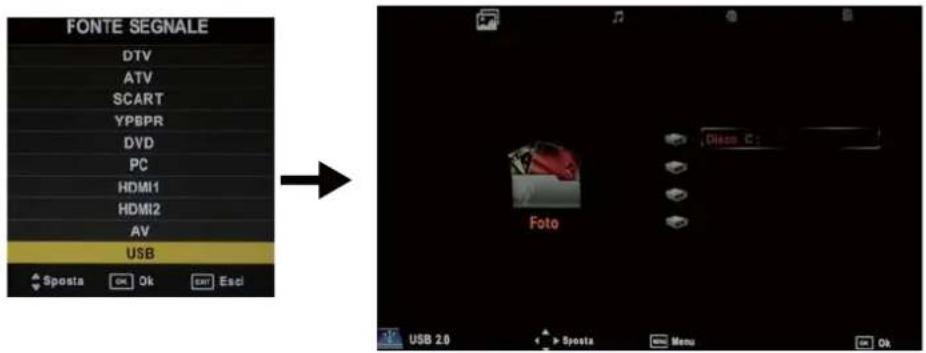

1). Premere SOURCE sul telecomando per visualizzare il menu delle sorgenti d'ingresso, selezionare la sorgente USB tramite i pulsanti ▼▲ premere OK per accedere al menu Multimedia.

FONTE SEGNALE DTV ATV SCART YPBPR DVD PC HDMI1 HDMI2 AV USB Sposta OK Ok ESCI → Classe C: Foto USB 2.0 Sposta Menu Ok

2). Inserire il dispositivo USB, apparirà sullo schermo il nome del dispositivo.

MENU PRINCIPALE FOTO MUSICA FILM TESTO Elenco dispositivi USB MENU PRINCIPALE FOTO MUSICA FILM TESTO Opzioni di navigazione

Informazioni sul dispositivo USB

3). Premere ◀ / ▶ per selezionare i file sul dispositivo USB (FOTO, MUSICA, FILM, TESTO) da visualizzare o riprodurre

Premere ◀ / ▶ / ▲ / ▼ per selezionare e OK per attivare il file o aprire la cartella. Premere T per riprodurre i file in modalità a pieno schermo. In modalità a pieno schermo, premere il pulsante OK per mostrare nella parte inferiore dello schermo il menu di opzioni di navigazione oppure premere x per ritornare ai file.

Foto

Visualizzare le foto

Premere 🚗 per selezionare l'opzione dal menu e premere OK per attivarla

Premere ↗ per selezionare l'opzione dal menu e premere OK per attivarla

Ripetizione: Selezionare la modalità di ripetizione tra Ripeti tutto, Ripeti 1, Ripeti nessuno.

Musica: Riproduce/Mette in pausa la musica di sottofondo scelta.

Playlist: Visualizza a schermo l'elenco di riproduzione e seleziona la foto desiderata.

Info: Visualizza le informazioni sul file.

Ruota: Ruota la foto in senso orario o antiorario

Zoom avanti/indietro: Effettua l'ingrandimento/rimpicciolimento della foto.

Sposta vista: Sposta la foto in modalità zoom.

Musica

Ascoltare la musica

Premere ▶ per selezionare l'opzione dal menu e premere OK per attivarla.

Premere ▼per▲elezionare la musica e premere OK per riprodurla.

Ripetizione: Selezionare la modalità di ripetizione tra Ripeti tutto, Ripeti 1, Ripeti nessuno.

Vai a tempo: Programma la riproduzione della musica a partire dal tempo impostato. Premere OK per visualizzare la durata e selezionare la posizione con i pulsanti ◀ Impostare la posizione con i pulsanti numerici del telecomando, selezionare "OK" e premere il pulsante OK per avviare la ricerca.

Screensaver: Premere il pulsante BLU per accedere alla modalità Screensaver, premere nuovamente per uscire.

Film

Riprodurre il filmato

Premere◀▶per selezionare l'opzione dal menu e premere OK per attivarla.

Riprodu... 02:26:03 / 08:27:05 RepeatALL Set A Playlist Info. Show Step Cerzz Zoom video...

Ripetizione: Selezionare la modalità di ripetizione tra Ripeti tutto, Ripeti 1, Ripeti nessuno.

Imposta A-B: Seleziona e riproduce la parte preferitadel file impostando il punto iniziale (A) e quello finale (B). Premere OK per annullare.

Playlist: Visualizza l'elenco di riproduzione sullo schermo.

Info: Visualizza le informazioni sul file del filmato.

Rallentatore: Riproduce i film a rallentatore, premere il pulsante T per annullare e riprendere la riproduzione a velocità normale

Avanzamento fotogramma: Riproduzione fotogramma per fotogramma.

Vai a tempo: Programma il film dalla posizione temporale impostata.

Zoom avanti/indietro: Effettua l'ingrandimento/rimpicciolimento del film.

Rapp.formato: Imposta il rapporto d'aspetto dello schermo. Sposta vista: Sposta le immagini in modalità zoom.

Testo

Visualizzare file di testo

Premere ▶ per selezionare l'opzione dal menu e premere OK per attivarla.

Pagina Prec/Succ: Passa alla pagina precedente/successiva del testo.

Prec/Succ: Passa al file precedente/successivo.

Stop: Interrompe l'avanzamento automatico delle pagine.

Musica: Riproduce/Mette in pausa la musica di sottofondo scelta.

Playlist: Visualizza l'elenco di riproduzione sullo schermo.

Info: Visualizza le informazioni sul file di testo.

Menu EPG

Visualizza la guida dei programmi premendo il pulsante GUIDE

Premere il pulsante BLU per selezionare in giallo la parte superiore della tabella, premere Apenselezionare CANALE o ORARIO.

Elenco programmi per ORARIO

Guida alla programmazione Tempo 20 Lug 13:05 1 BBC ONE BBC News 2 BBC TWO Title Land 3 BBC THREE This is BBC THREE 4 BBC NEWS 24 BBC News 5 BBCI BBCI 6 CBBC Channel Raves Spasta Ch Test Programms To Top

Premere ▼ par selezionare la data e i pulsanti / ◀ ▶ per selezionare la data da visualizzare (EPG a 7 giorni)

Elenco programmi per CANALE

Guide alle programmazione c Immissione c. CH 1 BBC ONE 13:00-13:30 NBC News 13:30-13:40 South Today 13:40-14:05 Neighbours 14:05-14:35 Cash In the Attis 14:35-15:20 Diagnosis Murder 15:20-15:25 BBC News 15:25-15:40 Captain Abercrumby 15:40-16:00 Stuart Little

Premere ▼ par selezionare l'opzione canale, premere ▶ per selezionare il canale da visualizzare

Promemoria: Premere il pulsante VERDE per visualizzare il menu promemoria e impostare l'ora. Quando il programma inizia, il televisore passerà automaticamente al programma.

Calendario: Premere il pulsante GIALLO per visualizzare il calendario.

Inizio pagina: Premere il pulsante BLU per ritornare all'inizio della tabella e a evidenziarla.

Funzionamento DVD

Funzionamento base

Premere il pulsante d'accensione del televisore o del telecomando e poi il pulsante TV/AV(SOURCE) per selezionare la modalità DVD. In assenza di disco nel lettore, a video apparirà "NO DISC".

Inserire un disco secondo le indicazioni accanto alla fessura Non toccare la superficie del disco.

Tenere il disco con le dita sui bordi esterni e inserirlo nella fessura. Il lettore preleverà automaticamente il disco al suo interno.

Per estrarre il disco, premere il pulsante "Z" del telecomando o quello EJECT sulla TV.

Menu Impostazioni DVD

- Impostazioni DVD è il menu che consente di configurare le impostazioni del DVD.

Accedere al menu Impostazioni DVD

Premere il pulsante Menu sul telecomando e selezionare il MENU OPZIONI. Scorrere verso il basso e selezionare Impostazioni DVD. Una volta nel menu Impostazioni DVD, utilizzare per navigare nel menu principale e per scorrere verso l'alto e il basso

Impost. linguo Italiano Lingue audio Deutsch Lingue scottica Deutsch Menu Time Out 40S Nastore Germany DVO Setup Spasta Indireta On End -- Pagina Di Config. Gen. -- Visual AI TV Wide Normate/Ps Lingua Osd ITA Normate/Lb Screen Savor On 16:9 Ultima Memoria On Sezione Usciro smart entertainment Soz. Mod. Visualizn.TV

Uscire dal menu Impostazioni DVD

Nella pagina generale delle opzioni, scorrere verso il basso fino a Selezione uscire e premere OK.

Configurazione generale

Schermo TV

4:3 PanScan

Selezionare questa opzione per guardare film datati registrati con rapporto d'aspetto 4:3. Le immagini widescreen vengono visualizzate a schermo ma tagliate automaticamente in alcune parti.nnected to a

4:3 Letter Box

Selezionare questa opzione per guardare film datati registrati con rapporto d'aspetto 4:3. Le immagini widescreen vengono visualizzate a schermo con bande nere nella parte superiore e inferiore dello schermo.

Schermo largo

Consigliamo di selezionare questa opzione poiché il televisore è a schermo largo e mostrerà sempre correttamente le immagini indipendentemente dal rapporto d'aspetto in cui il film sul DVD è stato registrato.

-- Pagina Di Config, Gen. -- Visual: AI TV Wide Normals/Ps Lingua Osd 17A Normatio/Lb Screen Saver On 169 Ultima Memora Op Sapaticoo Unetro smart entertainment Sales, Mod. Vismatica.TV

Lingua OSD

Utilizzato per selezionare la lingua dell'OSD

-- Pagina Di Config. Gen. -- Visual AI Ty Wide Lingua Osd TA Inglese Scren Saver 3n Francesco Ultima Memoria 3n Todogeo Sezione Uetro Spagnola Italiano Portoglossa Sezioneuro Lingua Oed

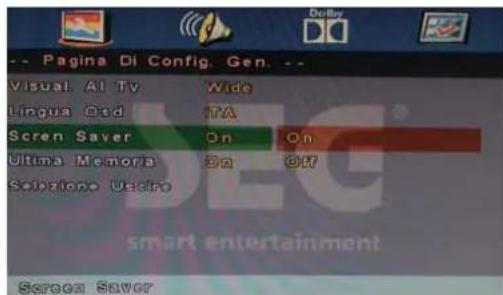

Screen Saver

Avvia lo screen saver. Apparirà l'immagine dello screen saver quando la riproduzione è arrestata o interrotta per alcuni minuti. La funzione serve a evitare che lo schermo subisca danni.

• On (Attiva lo screen saver)
•Off (Disattiva lo screen saver)

Pagina Di Config. Gen. -- Visual AI TV Wide lingua God ITA Screen Saver On On Ultima Memoria On Off Sezione Usopro smart entertainment Screen Saver

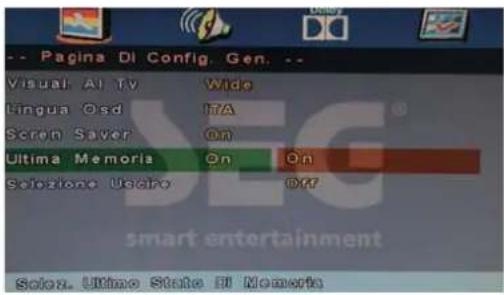

Ultima memorizzazione

Questa impostazione consente di guardare il DVD dall'ultimo punto in cui è stato spento (per esempio cambiando la sorgente d'ingresso del televisore)

•ON (Attiva la funzione di ultima memoria)
•OFF(Disattiva la funzione di ultima memoria)

Pagina Di Config. Gen. -- Visual AI TV Wide Lingua Osd ITA Scrion Saver On Ultima Memoria On On Sezione Usidro Off smart entertainment Salon. Ultimo State di Momenia

Impostazione audio

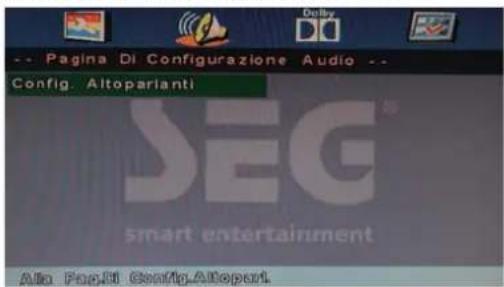

- Impostazione degli altoparlanti

Accedere al menu Impostazioni audio tramite il pulsante ▼premere OK per visualizzare le opzioni.

-- Pagina Di Configurazione Audio -- Config. Altoparianti SEG smart entertainment Alfa Paghi Config.Altopari

Downmix

LT/RT

In un disco con colonna sonora multicanale, il segnale d'uscita sarà distribuito sul canale sinistro e su quello destro.

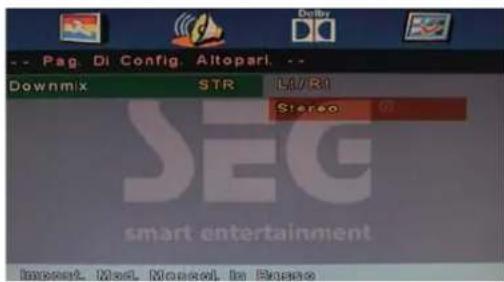

- Stereo

In un disco con colonna sonora multicanale, il segnale d'uscita sarà distribuito in modalità stereo.

Pag. Di Config. Altopari. Downmix STR L4/R1 Stereo SEG smart entertainment Import. Mod. Moncel. In Brusco

Impostazione Dolby Digital

Dinamica

Questa opzione imposta il rapporto di compressione per controllare il suono (contrasto di volume).

Config Dolby Digital Dinamico FULL 3/4 1/2 1/4 OFF Smart enierta Goodfin, Dina A. Urafi

Impostazione delle preferenze

-- Pagina Preferenze -- Tipo Tv PAL PAI Audio ### MoM Subtitle ##R 2000 Menu Disco ##R Passivate Password ProImpostato Soto#escore Passivate Tv

Il menu è disponibile soltanto in modalità DVD e quando nessun disco è in riproduzione.

Tipo TV

PAL

L'opzione è selezionabile solamente per la riproduzione di DVD in formato PAL (controllare l'etichetta sul disco).

MULTI

Consigliamo di utilizzare questa opzione poiché il lettore potrà così impostare automaticamente il sistema TV in base al disco inserito.

NTSC

L'opzione è selezionabile solamente per la riproduzione di DVD in formato NTSC (controllare l'etichetta sul disco).

Audio

Scegliere la lingua in cui guardare il DVD. L'opzione sarà attiva unicamente se sono presenti più lingue registrate sul DVD.

-- Pagina Preferenze -- Tipo Tv PAL Audio GER Ingloso Subtitle GER Froncoso Menu Disco GER Tedesco Parentale Spagnolo Password Italano Preimpostato Portoglioso Linqua Audio Preferta

Sottotitolit

Scegliere la lingua per i sottotitoli. L'opzione sarà attiva unicamente se sono presenti sottotitoli registrati sul DVD.

Page Preferences Time TV Audio Subtitle Menu Disco Parentale Pass Word Proimposte Linggen SoftMoll Prefecture CER GER GER GER Tedesco Spungolo Daburna Portogrisco SHP

Menu Disco

Scegliere la lingua in cui visualizzare il menu del DVD.

L'opzione sarà attiva unicamente se sono presenti più lingue registrate sul DVD.

-- Pagina Preferenze -- Tipo TV PAL Audio GER Subtitle GER Injogo Menu Disco GER Printcap Parentlab T. de 120 Password Sipupolo Preimpostate Trahino Printgate

Parentale

Il blocco parentale dà la possibilità di selezionare un livello di controllo per età. Per esempio, se è selezionato il livello PG, qualsiasi disco con una classificazione superiore non sarà riprodotto.

•KID SAFE

•G

• PG

• PG 13

•PGR

•R

•NC 17

•ADULT

-- Pagina Preferenze -- Tipo TV PAL 1 Por Bambini Audio GER 2 C Subtitle SER 3 PS Menu Disco GER 4 PS 18 Parentale 5 PSR Password 6 R Prelimpostato 7 MBTV Installare Controla Parentale 9 Per Aduti

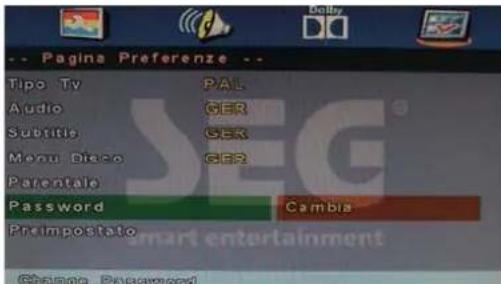

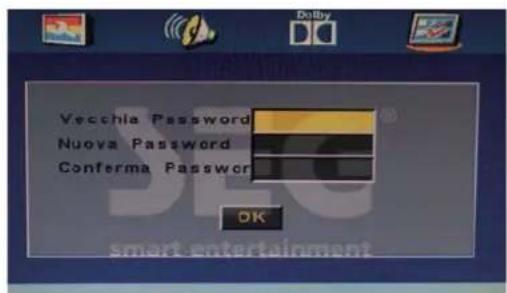

Password

La password serve a bloccare o sbloccare il blocco parentale.

Nota: (La password predefinita è 123456)

-- Pagina Preferenze -- Tipo Tv PAL Audio GER Subtitle GER Menu Disco GER Parentale Password Cambia Prismpostato Change Password

Per riportare le impostazioni DVD ai valori predefiniti di fabbrica, scegliere ripristina e premere OK.

Pagina Preferenze -- Tipo TV Audio Subtitle Menu Disco Parentale Password Preimpostato P&L GER GER GER Ripristina Gurierano Paramotri Proline

Terminologia dei dischi

Titolo

Di solito, le immagini o la musica compresse su un DVD sono divise in diverse sezioni chiamate "titoli".

Capitolo

La sottounità del titolo di un DVD di immagini o musica sono dette capitoli. Di solito un titolo è composto da uno o più capitoli, ognuno dei quali è numerato per facilitarne l'individuazione.

Alcuni dischi potrebbero non avere capitoli.

Traccia

Un segmento di immagini o musica su un CD. Ciascuna traccia è numerata.

Cura del disco

I video dischi contengono dati compressi ad alta densità e vanno maneggiati correttamente.

1. Tenere il disco con le dita sul bordo esterno e/o nel foro centrale. Non toccare la superficie del disco.
2. Non piegare o premere il disco.

1. Non esporre il disco alla luce solare diretta o a fonti di calore. Riporre i dischi in posizione verticale e all'asciutto.

Prevenire l'esposizione a:

Luce solare diretta

Calore o scarichi di impianti di riscaldamento

Umidità estrema

Pulire la superficie del disco con un panno morbido e asciutto. Passare il panno delicatamente sulla superficie del disco dal centro verso il bordo esterno.

Non applicare diluenti, alcol, solventi chimici o spray per la pulizia in quanto potrebbero danneggiare permanentemente la superficie del disco.

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

Per individuare possibili guasti, utilizzare la seguente guida

PROBLEMA SOLUZIONE AL PROBLEMAL
Assenza di immagini e suoni	Verificare che il televisore sia collegato correttamente. Verificare che il televisore sia collegato a una fonte di alimentazione idonea. Verificare che l'alimentazione sia accesa.
Assenza di immagini	Assicurarsi che il televisore sia acceso. Verificare che i cavi siano fissati saldamente. Assicurarsi che le sorgenti antenna o esterne siano collegate. Premere il pulsante SOURCE per cambiare sorgente. Accendere e spegnere il televisore.
Assenza di suoni	Premere il pulsante MUTE e verificare se il volume è azzerato. Cambiare canale e vedere se si ripresenta lo stesso problema. Premere il pulsante V+ per aumentare il volume.
Assenza di immagini su alcuni canali	Verificare che il canale corretto sia selezionato. Regolare l'antenna.
Assenza di colori su alcuni canali (bianco e nero)	Verificare se il problema affligge anche altri canali. Assicurarsi che siano selezionate le corrette impostazioni d'immagine.
Disturbi, neve, immagini sfocate.o	Verificare che l'antenna sia collegata correttamente. Verificare che l'antenna sia in buone condizioni. Provare a spostare l'antenna.
Il disco viene rifiutato	La modalità DVD non è selezionata. Selezionare la modalità DVD con il pulsante Source.
Su schermo appare "NO DISC"	Il disco non è inserito correttamente. In caso di dischi a faccia singola, il lato specchiato deve essere rivolto verso l'utente.
	Il disco è danneggiato o sporco. Controllare il disco. In caso di danni, gettarlo via. Se il disco è sporco, consultare la pagina "Cura del disco".
L'immagine si blocca o è frammentata	Il disco è sporco o danneggiato. Consultare la pagina "Cura del disco"
Alcune funzioni del disco non funzionano.	Il disco potrebbe non supportare tale funzione. Leggere le informazioni sul disco..

Se nessuno dei suggerimenti dovesse funzionare, provare a spegnere e riaccendere il televisore. Se il problema persiste, rivolgersi all'assistenza tecnica.

NOTA: il televisore deve essere riparato solamente da personale d'assistenza qualificato. Non tentare di rimuovere il pannello posteriore del televisore in quanto all'interno è presente tensione pericolosa che può provocare incendi o morte.

SPECIFICHE TECNICHE

Le specifiche del televisore appena acquistato possono differire dalle informazioni presenti nella seguente tabella a causa di innovazioni tecniche.

Specifiche del televisore

Sistema TV	PAL/BG/DK/I
Sistema audio	BG/DK/I
Dimensioni dello schermo	21,6 pollici (diagonale)
Risoluzione	1366 x 768 Pixel (RGB)
Ingresso antenna	75 Ohm (non bilanciati)c
Potenza audio in uscita	2 x 3W
Requisiti d'alimentazione	12V = 5A
Consumo elettrico	32Won
Consumo elettrico in standby	<1W
Peso	4,4kg

Segnale DVD: NTSC, PAL (codice regionale 2)

Avvertenza:

Questa unità è un prodotto laser di classe 1.

L'unità comunque utilizza un raggio laser visibile che può causare pericoli da esposizione diretta alle radiazioni. Assicurarsi di utilizzare il lettore correttamente come da istruzioni.

Specifiche del telecomando

	infrarossiTipo
Distanza di controllo 5m
Angolazione di controllo 30 gradi (orizzontale)
Batterie 2 x 1,5V di tipo AAA
Dimensioni	48 x193 x20mm
Peso	120g (senza batterie)

Montaggio a parete

1. Il supporto deve prima essere rimosso. Posizionare il televisore con lo schermo rivolto verso il basso.
2. Rimuovere le cinque viti sul retro del televisore per sbloccare la parte rimanente del supporto.
3. Rimuovere e riporre supporto e viti.
4. Utilizzare quattr o viti per fissare il televisore alla staffa.

L'unità è conforme VESA e progettata per il montaggio a parete con kit di montaggio conforme VESA da 100mm x 100mm. Montare l'unità seguendo le istruzioni per la staffa a parete (non fornita)

4 fori di montaggio per viti M4 x 10

Riciclaggio dei rifiuti elettrici

Smaltimentcorrett rotdel p odot

Questo simbolo indica che il prodotto non può essere smaltito con i normali rifiuti domestici. Il cliente è responsabile del riciclaggio e della raccolta differenziata di questo tipo di prodotti. Portare il prodotto nei punti di raccolta adeguati affinché sia possibile riciclare i

componenti elettrici ed elettronici. Se non si sa dove portare i propri rifiuti per il riciclaggio, rivolgersi all'ufficio ambiente del comune o all'azienda di raccolta dei rifiuti urbani.

Il simbolo del cestino dei rifiuti con la croce indica che batterie e/o accumulatori vanno raccolti e smaltiti separatamente dai rifiuti domestici.

Qualora la batteria o l'accumulatore contenga quantità di piombo (Pb), mercurio (Hg) e/o cadmio (Cd) superiori a quelle definite dalla Direttiva sulle batterie (2006/66/CE), allora appariranno i simboli chimici Hg Cd Pb per piombo (Pb), mercurio (Hg) e/o cadmio (Cd), appariranno sotto al simbolo del cestino.

Partecipando alla raccolta differenziata delle batterie, si assicura il corretto smaltimento di prodotti e batterie e così si prevengono conseguenze potenzialmente negative per l'ambiente e la saluta umana.

Per maggiori informazioni sulla raccolta e i programmi di riciclaggio disponibili nel proprio Paese, rivolgersi alle autorità locali o al negozio dove avete acquistato il prodotto.

Questo dispositivo è conforme alle direttive europee in materia di sicurezza ed elettricità.

Questo prodotto è conforme ai seguenti regolamenti UE:

En55013:2001+A1:2003+A2:2006

EN55020: 2007

EN61000-3-2: 2006 EN61000-3-3:1995+A1:2001+A2:2005

EN55022:2006(CLASS-A)

EN55024:1998+A1:2001+A2:2003

Prédue:

Istruzioni per modificare il mobile anteriore

Nota: le seguenti immagini servono unicamente da riferimento

Rimuovere il pannello anteriore

Posizionare il televisore su una superficie piana con il lato anteriore rivolto in avanti.

Fissare il pannello anteriore

1. Posizionare il televisore su una superficie piana con il lato anteriore rivolto in avanti.
2. Abbassare il nuovo mobiletto anteriore sul televisore assicurandosi che i fermagli corrispondano ai fori. Spingere verso il basso delicatamente fino a quando il mobiletto è sicuro e fissato saldamente.

Garanzia del produttore

Grazie per aver acquistato questo prodotto moderno! Tramite esso, speriamo di poterVi offrire ore e ore d'intrattenimento! La produzione di questo dispositivo avviene con un processo complesso che noi monitoriamo attentamente con costanti controlli di qualità. Questi controlli ci consentono di garantire l'alta qualità dei nostri prodotti. In ogni caso, in presenza di malfunzionamenti, offriamo una garanzia della durata di 2 anni dalla data d'acquisto, alle seguenti condizioni:

1. Questa garanzia non influisce sui diritti di reclamo del cliente nei confronti del venditore Tali diritti non vengono limitati dalla garanzia del produttore.
2. Questa garanzia del venditore è valida unicamente per un utilizzo privato del dispositivo e all'interno della Svizzera.
3. La durata della garanzia è di 2 anni dalla data d'acquisto.
4. Durante tale periodo di garanzia offriremo un'assistenza gratuita a nostra discrezione: sono previsti sia la riparazione del dispositivo sia il cambio con un altro di valore simile. Ci faremo carico dei costi di lavorazione, materiali e trasporto del dispositivo all'interno della Svizzera.
5. Nel caso in cui si desiderasse inoltrare un reclamo, contattare prima il nostro numero d'assistenza. Qui un nostro tecnico Vi comunicherà cosa fare per usufruire del servizio di riparazione del dispositivo.

È possibile contattare l'assistenza tecnica al seguente numero

CH

043 5080107

o scriverci all'indirizzo:

Sertronics AG

Fegistrasse 5

1. Tenere a portata di mano una prova d'acquisto. Sarà sufficiente accludere al dispositivo la prova d'acquisto al momento della spedizione. Purtroppo, senza una prova d'acquisto non sarà possibile eseguire alcun servizio gratuito in garanzia. Nel caso in cui il dispositivo venga spedito senza questa prova, la riparazione avverrà a pagamento. In questo caso, se si dovesse decidere di non far riparare il dispositivo, l'apparecchio verrà restituito al mittente. Inoltre, verrà richiesto il pagamento di una tariffa fissa per il trasporto e il preventivo.
2. I componenti sostituite rimarranno presso il nostro centro assistenza e verranno distrutte a nostra discrezione.
3. La garanzia diventa nulla nel caso in cui il cliente, o terze parti non esplicitamente autorizzate da noi, apra il dispositivo e/o apporti modifiche ad esso.
4. I seguenti casi non sono coperti dalla garanzia:

■ errata manipolazione
■ danni meccanici al dispositivo causati da fattori esterni
■ danni imputabili al trasporto
■ errori di utilizzo
- utilizzo del dispositivo in ambienti umidi o all'esterno
- malfunzionamenti di parti e componenti soggetti a usura (es. batterie, batterie ricaricabili, ecc.)
■ danni causati da forza maggiore, acqua, fulmini, picchi di tensione
■ danni causati da utilizzo eccessivo, soprattutto in caso d'impiego diverso da quello privato
■ per disattenzione di quanto scritto nel manuale operativo
■ se il dispositivo non presenta difetti tecnici
■ per errori di pixel compresi nei valori di tolleranza prestabiliti dallo standard ISO 13406-2 (errori di pixel di classe II).
In caso di assenza del numero d'identificazione e/o del numero di serie.

1. Allo scopo di verificare il reclamo e di garantire la corretta lavorazione, Vi chiediamo di inviarci tutto il contenuto della confezione, compresi tutti gli accessori. (es. Telecomando, supporto, supporto per il montaggio a parete, cavo A/V, ecc.)

2. La garanzia non copre altre responsabilità da parte nostra, in particolare i danni non originati dal dispositivo stesso o eventuali perdite legate alla spedizione del dispositivo malfunzionante per la riparazione (es. costi di trasporto, di manipolazione, ecc.) Le nostre responsabilità legali, in particolare sulla base della normativa in materia di responsabilità del prodotto, non sono escluse ne' subiscono alcuna influenza.

3. La data di restituzione del prodotto riparato, o dell'eventuale sostituzione di componenti, non estende il periodo di garanzia oltre i 2 anni dalla data d'acquisto.
