BEDIENUNGSANLEITUNG ArtColor SEG

SICHERHEITSHINWEISE ....3

Vorsicht bei Verwendung von Kopfhörern 4

Aufstellungsort ....4

LED-Bildschirm 4

Gerät und Zubehör 5

Erste Schritte ....5

Ansicht von vorn 5

Fernbedienung 6

Funktionen der Fernbedienungstasten 6

So programmieren Sie die Betriebsartentaste für einen Satellitenreceiver: 8

Batterien in die Fernbedienung einlegen 9

Handhabung der Fernbedienung 9

Antenne anschließen 9

Fernsehantenne anschließen 9

Externe Geräte anschließen 9

HDMI-Kabel 9

SCART-Kabel 9

VGA-Kabel 9

ANSCHLÜSSE 11

PC-Verbindung 11

PC-Verbindung über VGA- bzw. HDMI-Kabel 1

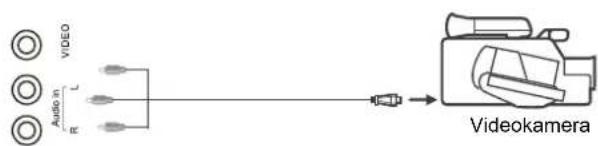

Videokamera und Videorecorder anschließen 11

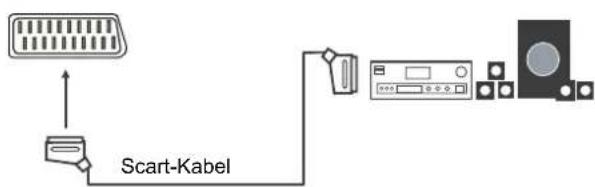

Mit einer Stereoanlage verbinden 12

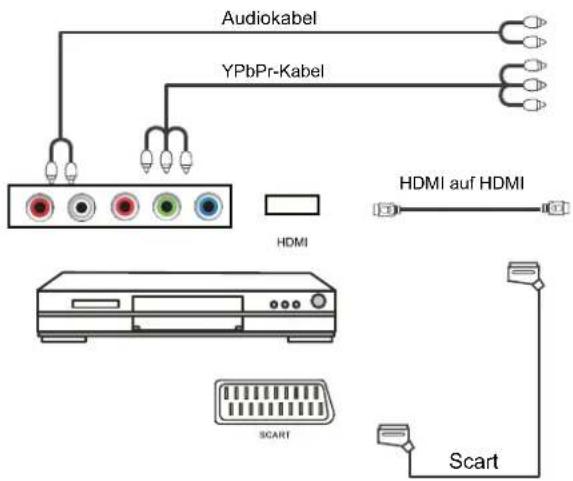

DVD-Player anschließen 12

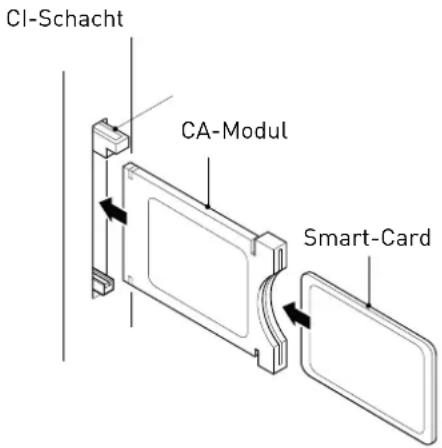

Common-Interface-Einschub....13

COMMON-INTERFACE-EINSCHUB VERWENDEN 13

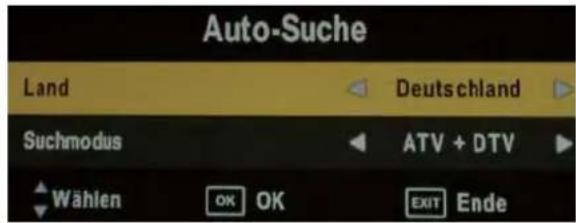

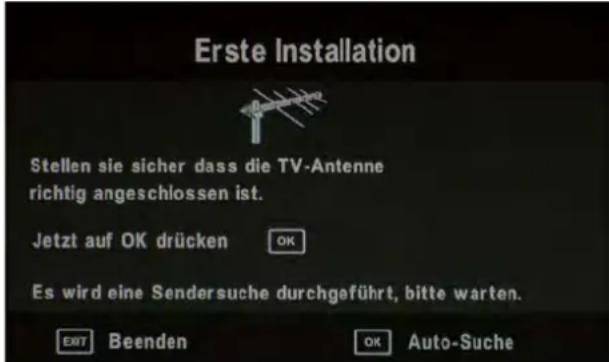

Automatische Installation 13

LED-TV ein-/ausschalten 13

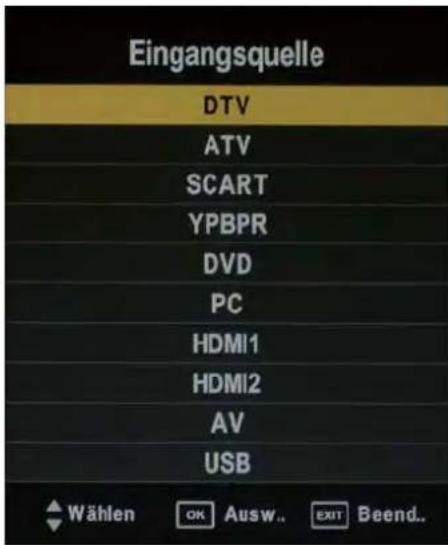

Menü Signalquelle ....14

Menüeinstellungen 14

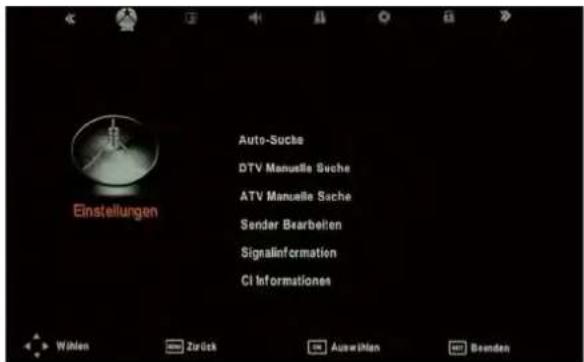

Menü TV SETTINGS (Fernseher einrichten) 14

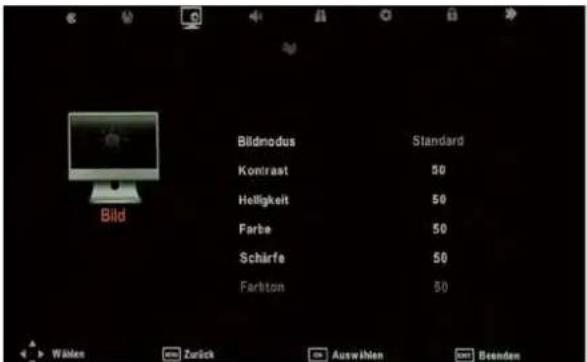

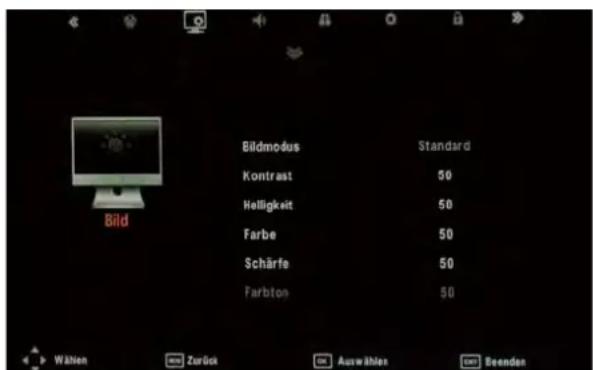

BILDMENÜ 14

TONMENÜ 14

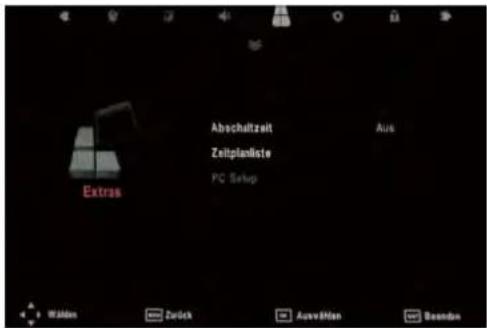

MENÜ EXTRAS 15

SCHUTZMENÜ 15

OPTIONSMENÜ 15

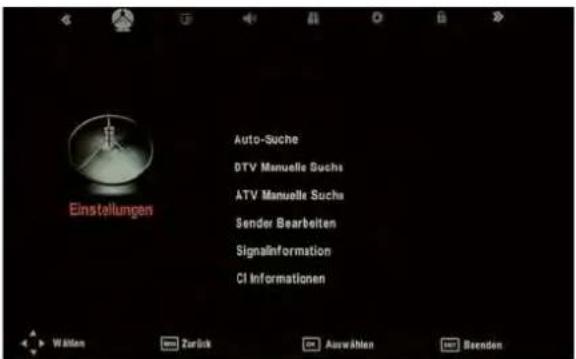

Menü TV SETTINGS (Fernseher einrichten) 15

Menü Bild 16

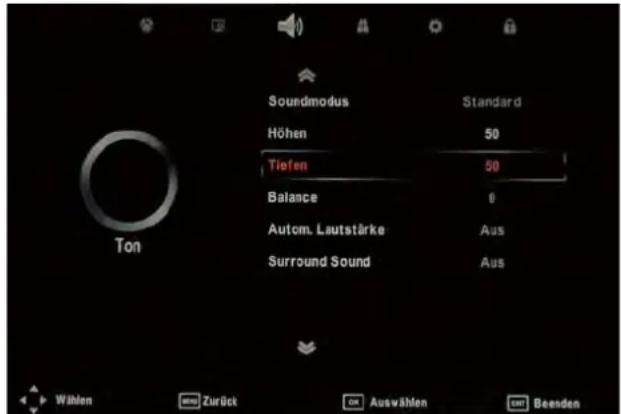

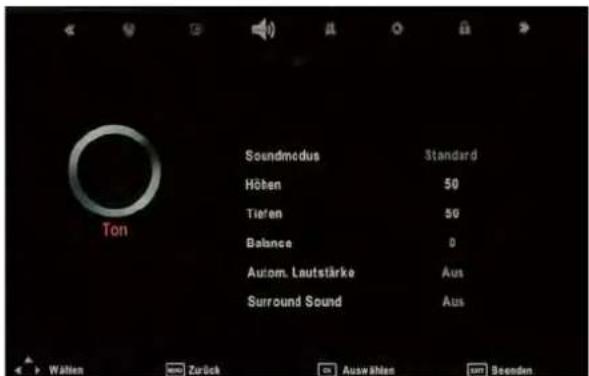

Menü Ton 16

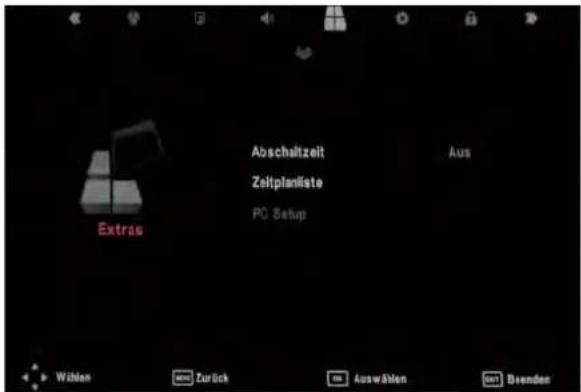

Menü Extras 17

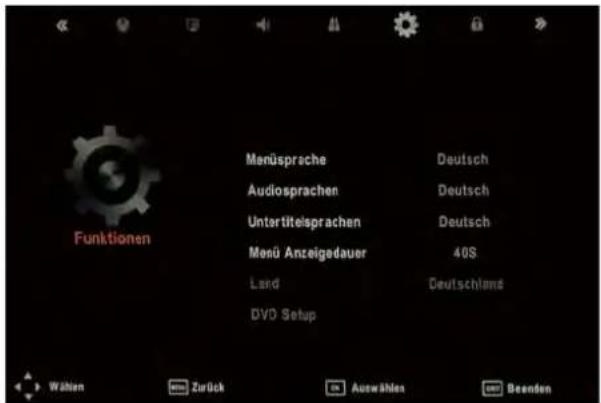

Optionsmenü 17

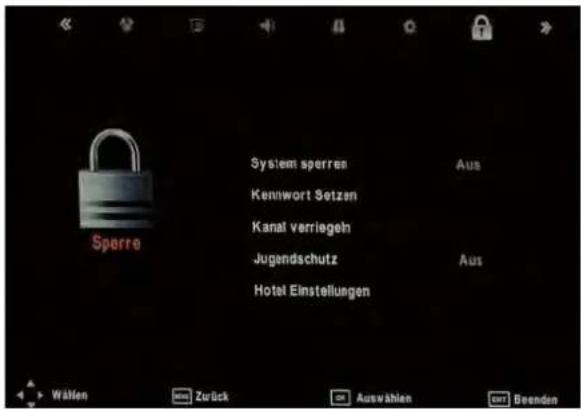

Menü Schutz 17

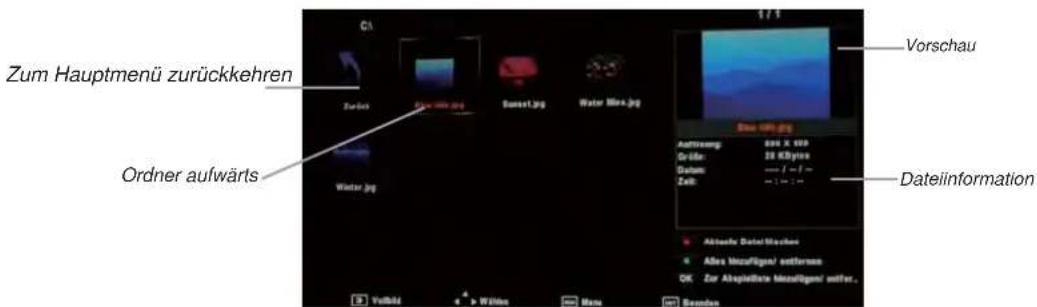

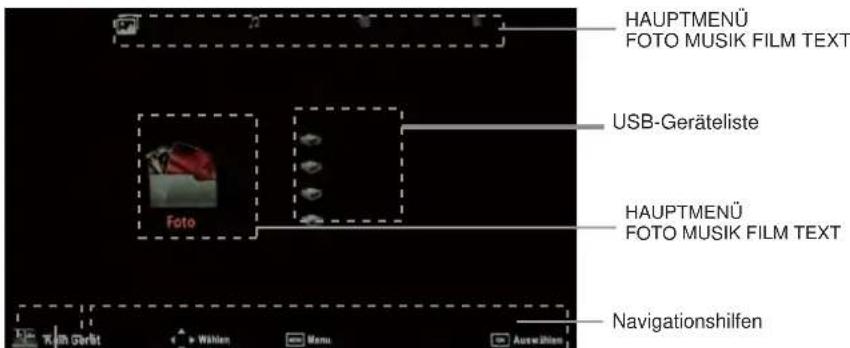

Multimediafunktionen ....18

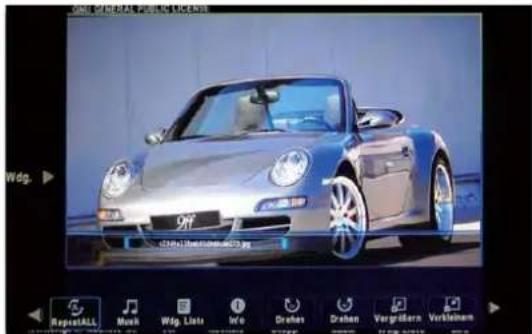

Foto 19

Musik....19

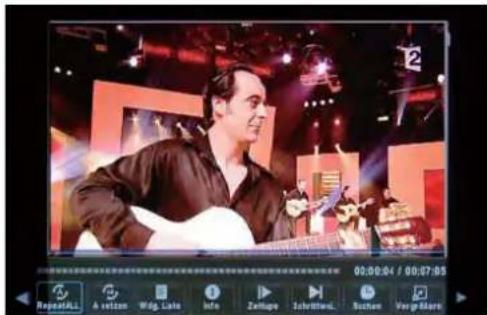

Film....19

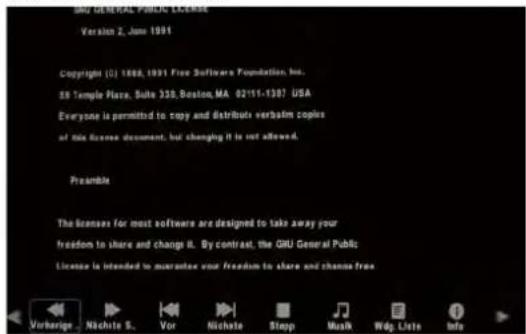

Text 19

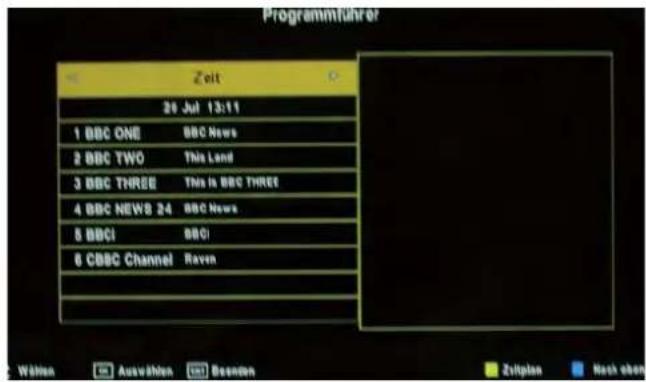

EPG (Elektronischer Programmführer) 20

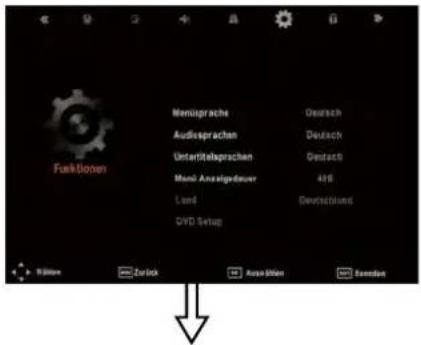

Bedienung des DVD-Teils 21

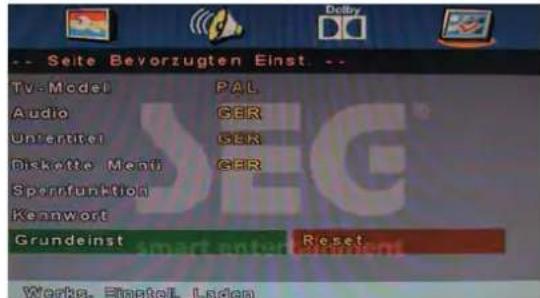

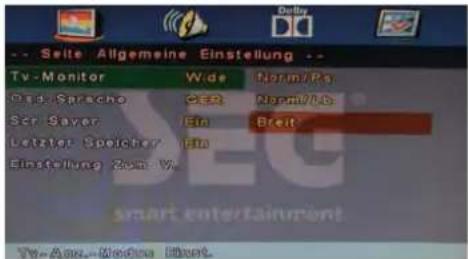

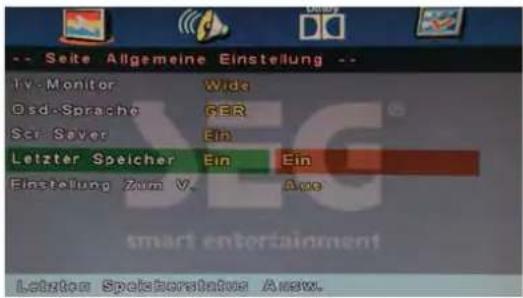

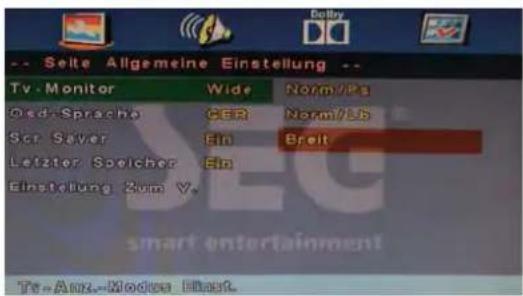

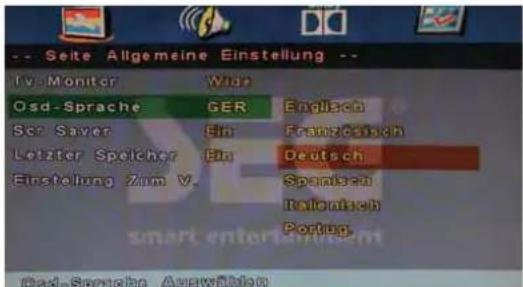

Allgemeine Einstellungen 21

Fehler eingrenzen und beheben 24

TECHNISCHE DATEN 24

Technische Spezifikationen des Fernsehgerätes 24

Wandmontage, De- und Montage des Standfusses....25

Entsorgung von Altgeräten 25

Richtige Entsorgung des Produktes 25

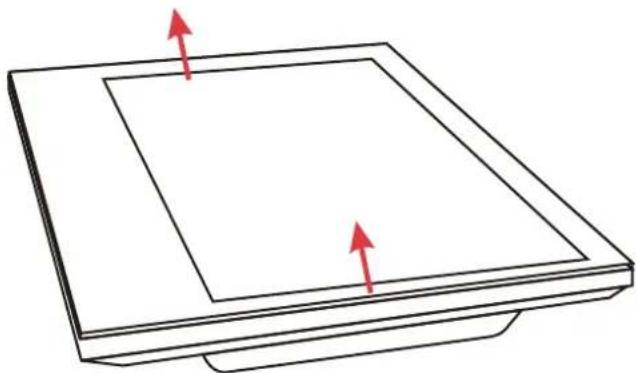

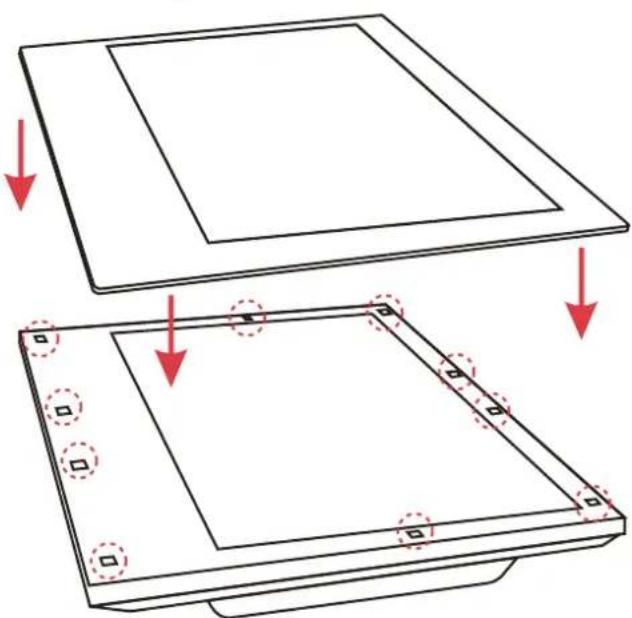

Vorderseitige Gehäuseblende austauschen 26

Einführung

Vielen Dank, dass Sie sich für diesen LED-TV entschieden haben. Wir hoffen, dass er Ihnen lange Freude bereitet. Sie werden sicher mit dem Umgang ähnlicher Produkte vertraut sein. Nehmen Sie sich trotzdem die Zeit, diese Anweisungen zu lesen, um einen bestmöglichen Betrieb des Gerätes zu gewährleisten.

HDMI

HDMI (High Definition Multimedia Interface) ist die neueste Generation digitaler Multimediaschnittstellen. Im Gegensatz zu traditionellen Anschlüssen werden unkomprimierte digitale Bild- und Tonsignale über ein einziges Kabel übertragen. Dieses Fernsehgerät unterstützt die Einspeisung von HD-Signalen über die HDMI-Eingangsbuchse auf der Gehäuserückseite.

Sicherheit ist wichtig

Um Ihre und die Sicherheit anderer Personen zu gewährleisten, lesen Sie die Sicherheitshinweise aufmerksam durch, BEVOR Sie das Gerät in Betrieb nehmen.

Haftungsausschluss

Die Abbildungen des LED-TVs, des Zubehörs und der Bildschirmmenüs in diesem Benutzerhandbuch können bei Ihrem tatsächlichen Produkt abweichen.

SICHERHEITSHINWEISE

WICHTIGE SICHERHEITSHINWEISE – VOR GEBRAUCH LESEN

Folgende Sicherheitshinweise sind auf der Geräterückseite des Fernsehers zu finden.

ACHTUNG! Um Stromschläge zu vermeiden, das Gerät nicht öffnen. Lassen Sie Reparaturarbeiten nur von qualifizierten Technikern ausführen.

Dieses Symbol kennzeichnet wichtige Bedienungs- oder Wartungshinweise, die in der dem Gerät beiliegenden Dokumentation zu finden sind.

Dieses Symbol kennzeichnet gefährliche Hochspannung, die Stromschläge verursachen kann.

Bewahren Sie das Handbuch mit den Anweisungen sorgfältig auf.

• Benutzen Sie das Gerät nicht in der Nähe von Wasser.
• Reinigen Sie das Gerät nur mit einem leicht angefeuchteten Tuch.
• Achten Sie darauf, die Lüftungsöffnungen nicht zu verdecken.
• Installieren Sie das Gerät gemäß der Anweisungen der mitgelieferten Kurzanleitung bzw. Bedienungsanleitung.
• Verlegen Sie das Netzkabel so, dass es niemanden behindert. Achten Sie außerdem darauf, dass das Kabel nicht abgeklemmt wird, insbesondere am Stecker, an den Anschlussbuchsen und dort, wo es aus dem Gerät austritt.
• Lassen Sie das Netzkabel nicht über eine Tischkante hinausragen.
• Trennen Sie das Gerät während eines Gewitters, oder wenn Sie es für eine längere Zeit nicht benutzen, vom Stromnetz.

ACHTUNG! Um elektrische Schläge oder Feuer zu vermeiden, achten Sie bitte darauf, das Gerät keinem Regen oder Feuchtigkeit auszusetzen. Das Gerät darf nicht mit Tropf- oder Spritzwasser in Berührung kommen. Ferner dürfen keine Behälter mit Flüssigkeit auf oder neben das Gerät gestellt werden.

HINWEIS: Stellen Sie kein offenes Feuer (z.B. Kerzen) auf dem Gerät ab.

HINWEIS: Werden Standbilder über einen Zeitraum von mehr als 2 Stunden ununterbrochen wiedergegeben, kann dies dazu führen, dass die Konturen der länger angezeigten Inhalte auf dem Bildschirm sichtbar bleiben, d.h. permanente Nachbilder auf dem Bildschirm verbleiben. Das Gleiche gilt, wenn über einen Zeitraum von mehr als 2 Stunden

• ein unveränderter Hintergrund
• Logos, Videospiele, Computerbilder, Teletext
• ein nicht bildschirmfüllendes Format (z.B. 4:3-Formate) wiedergegeben werden.
  Sie stellen kein Betriebsfehler dar und sind nicht durch die Herstellergarantie gedeckt.

Dieses Gerät wurde unter Berücksichtigung aller gegenwärtig zu erfüllenden Sicherheitsbestimmungen hergestellt. Folgende Sicherheitshinweise dienen zum Schutz gegen fahrlässigen Gebrauch und Folgeschäden.

• Ihr Fernsehgerät wurde vor dem Verlassen der Fertigungsstätte einer sorgfältigen Qualitätsprüfung unterzogen. Dennoch können immer Fehler auftreten. Falls Sie Rauch, starke Hitzeentwicklung oder andere unerwartete Vorgänge wahrnehmen, trennen Sie das Gerät sofort vom Stromnetz.
• Stellen Sie stets sicher, dass das Gerät ausreichend belüftet ist. Stellen Sie es nie in der Nähe oder gar hinter einer Gardine auf.
• Das Gerät ist nach dem Ausschalten nicht stromlos. Um es vollständig stromlos zu machen, ziehen Sie den Netzstecker aus der Steckdose.
• Schließen Sie das Gerät nur an ein Stromnetz an, das die Spezifikationen erfüllt, die auf der Plakette auf der Gehäuserückseite aufgedruckt sind.
  • Die Steckdose muss sich in der Nähe des Gerätes befinden und leicht zugänglich sein.
• Um eine Netzüberlastung zu vermeiden, schließen Sie nicht mehrere Verbraucher gleichzeitig an dieselbe Steckdose an.
• Geräte der Schutzklasse 1 müssen an eine Wechselstromsteckdose mit Erdleiter angeschlossen werden.
• Halten Sie das Gerät von Nagetieren fern. Nagetiere beißen gerne Elektroleitungen durch.
• Halten Sie das Netzkabel immer am Stecker und niemals am Kabel, wenn Sie es aus der Steckdose ziehen.
• Stellen Sie das Gerät so auf, dass niemand über das Netzkabel stolpern oder darauf treten kann.
• Stellen Sie keine schweren Gegenstände auf die Kabel. Anderenfalls könnten sie beschädigt werden.
• Achten Sie darauf, dass sich die Kabel außerhalb der Reichweite von Kindern befinden. Es besteht Verletzungsgefahr.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Durch Hitze kann die Gehäuseoberfläche bzw. das Netzkabel beschädigt werden.
• Der Bildschirm ist aus Kunststoff und kann leicht beschädigt werden. Seien Sie beim Aufheben gebrochener Kunststoffteile vorsichtig, um sich nicht zu verletzen.
• Stellen Sie das Gerät nicht auf Oberflächen, die Vibrationen oder Erschütterungen ausgesetzt sind.
• Trennen Sie das Gerät während eines Gewitters vom Stromnetz, und ziehen Sie auch den Antennenstecker ab. Achtung! Berühren Sie den Antennenstecker nicht.
• Falls Sie das Gerät über einen längeren Zeitraum nicht verwenden, ziehen Sie zur Sicherheit das Netzkabel aus der Steckdose.
• Das Gerät wird während des Betriebs warm. Decken Sie es nicht mit einer Decke oder Ähnlichem ab, um eine Überhitzung zu vermeiden. Die Lüftungsschlitze dürfen nicht verdeckt werden. Stellen Sie das Gerät nicht in die Nähe von Heizgeräten. Stellen Sie das Produkt nicht in direktes Sonnenlicht. Beim Aufstellen in einem Regal, lassen Sie mindestens 5 cm Abstand zu allen Seiten.
• Das Fernsehgerät darf nicht mit Wasser oder Feuchtigkeit in Berührung kommen. Gebrauchen Sie

dieses Produkt NICHT in Feuchträumen wie Badezimmern, Küchen oder in der Nähe von Schwimmbecken.

• Schalten Sie das Gerät aus, wenn Sie vermuten, dass Kondensflüssigkeit entstehen kann.
• Reparaturen dürfen nur von qualifizierten Technikern durchgeführt werden.
• Öffnen Sie das Gehäuse nicht. Eigenhändige Reparaturen können lebensgefährlich sein und Brände verursachen.
• Das Eindringen von Flüssigkeit in das Gerät kann schwere Schäden zur Folge haben. Schalten Sie das Gerät AUS, und trennen Sie es umgehend vom Stromnetz. Wenden Sie sich sofort an einen qualifizierten Techniker, bevor Sie das Produkt wieder gebrauchen.
• Entfernen Sie NICHT die Gehäuseabdeckungen. Im Gehäuseinnern befinden sich keine Bauteile, die eine Wartung Ihrerseits erfordern. Außerdem verlieren Sie dadurch Ihren Gewährleistungsanspruch. Das Öffnen des Gerätes darf nur durch Fachpersonal erfolgen.
• Kippen oder schütteln Sie das Gerät nicht. Anderenfalls können die internen Schaltkreise beschädigt werden. Handhaben und pflegen Sie die Fernbedienung sorgfältig, lassen Sie sie nicht fallen.
• Legen Sie keine heißen Gegenstände oder gar offenes Feuer auf oder in die Nähe des Fernsehgerätes.
• Hohe Temperaturen können Kunststoffteile schmelzen und Brand verursachen.
• Reinigen Sie das Fernsehgerät nur mit einem weichen und trockenen Tuch. Verwenden Sie NIEMALS Lösungsmittel oder Öle. Zum Reinigen von starken Verschmutzungen können Sie ein weiches Tuch verwenden, das leicht mit einem in Wasser verdünnten Reinigungsmittel angefeuchtet ist.

Vorsicht bei Verwendung von Kopfhörern

Laute Musik kann dauerhafte Gehörschäden verursachen. Verwenden Sie beim Hören des Tons über Kopfhörer keine hohen Lautstärkepegel, insbesondere, wenn Sie die Kopfhörer für eine längere Zeit aufsetzen.

Aufstellungsort

Stellen Sie das Fernsehgerät entfernt von direkter Sonneneinstrahlung und starken Lichtquellen auf. Eine indirekte Beleuchtung wird für ein für die Augen angenehmes Fernsehen empfohlen. Mit Gardinen oder Rollos können Sie direkten Sonneneinfall auf den Bildschirm verhindern. Stellen Sie den Fernseher auf eine ebene und stabile Oberfläche. So schützen Sie ihn davor, umzufallen.

Stellen Sie den Fernseher dort auf, wo er von anderen Gegenständen nicht umgestoßen werden kann, da er durch Stöße zerbrechen und der Bildschirm beschädigt werden kann. Achten Sie ebenso darauf, dass keine kleinen Fremdkörper durch die Lüftungsschlitze oder Gehäuseöffnungen in das Gerät gelangen können.

LED Bildschirm

Trotz hoher Qualitätskontrollen kann es vorkommen, dass bei der Auslieferung des Bildschirms einzelne Bildpunkte nicht oder dauerhaft leuchten bzw. fehlerhaft angezeigt werden. Dabei handelt es sich nicht um eine Fehlfunktion.

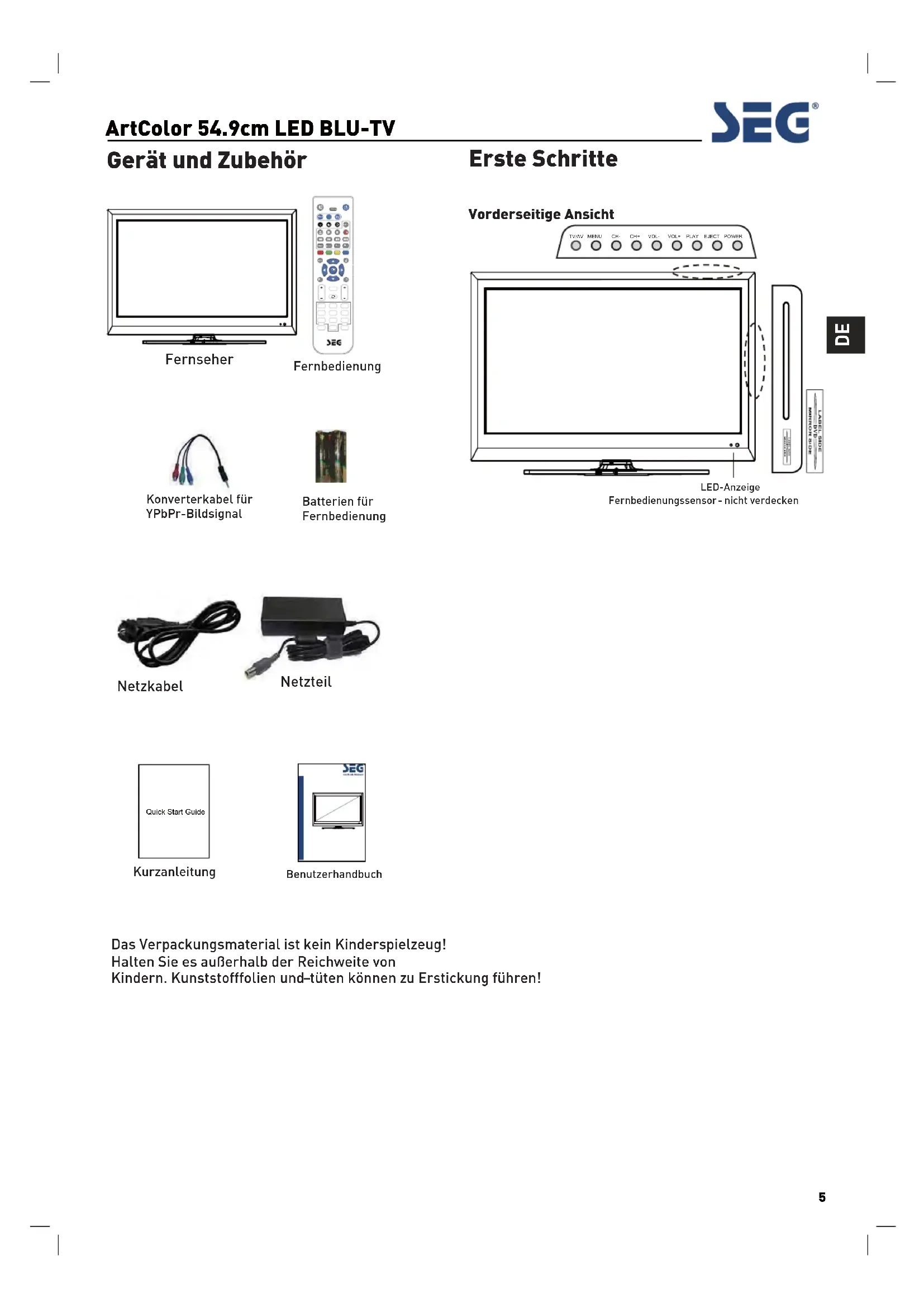

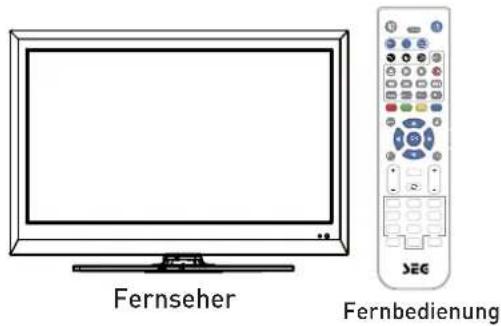

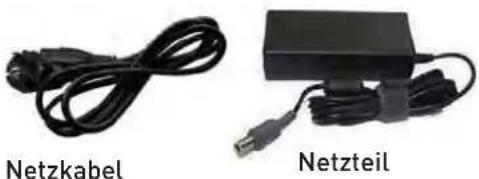

Gerät und Zubehör

Fernseher Fernbedienung

Konverterkabel für YPbPr-Bildsignal

Batterien für Fernbedienung

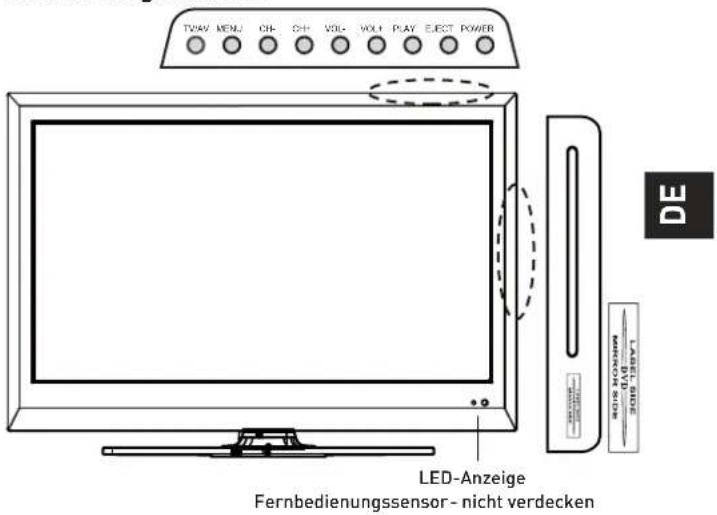

Vorderseitige Ansicht

TVWV MENU CH CH VOL VOL PLAY ELECT POWER LED-Anzeige Fernbedienungssensor - nicht verdecken DE

Das Verpackungsmaterial ist kein Kinderspielzeug! Halten Sie es außerhalb der Reichweite von Kindern. Kunststofffolien und-tüten können zu Erstickung führen!

Fernbedienung

Das Aussehen der hier abgebildeten Fernbedienung kann von Ihrem Modell abweichen.

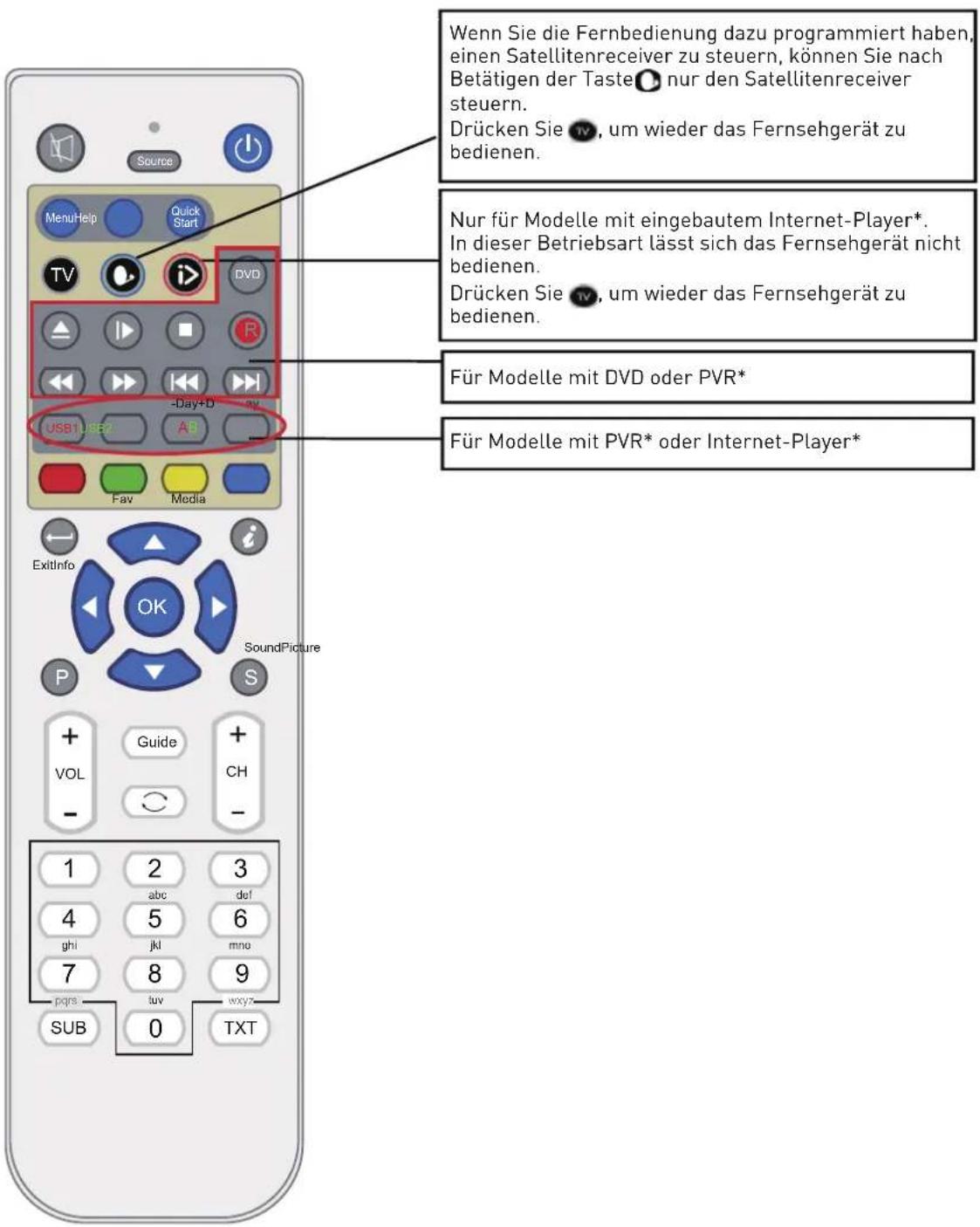

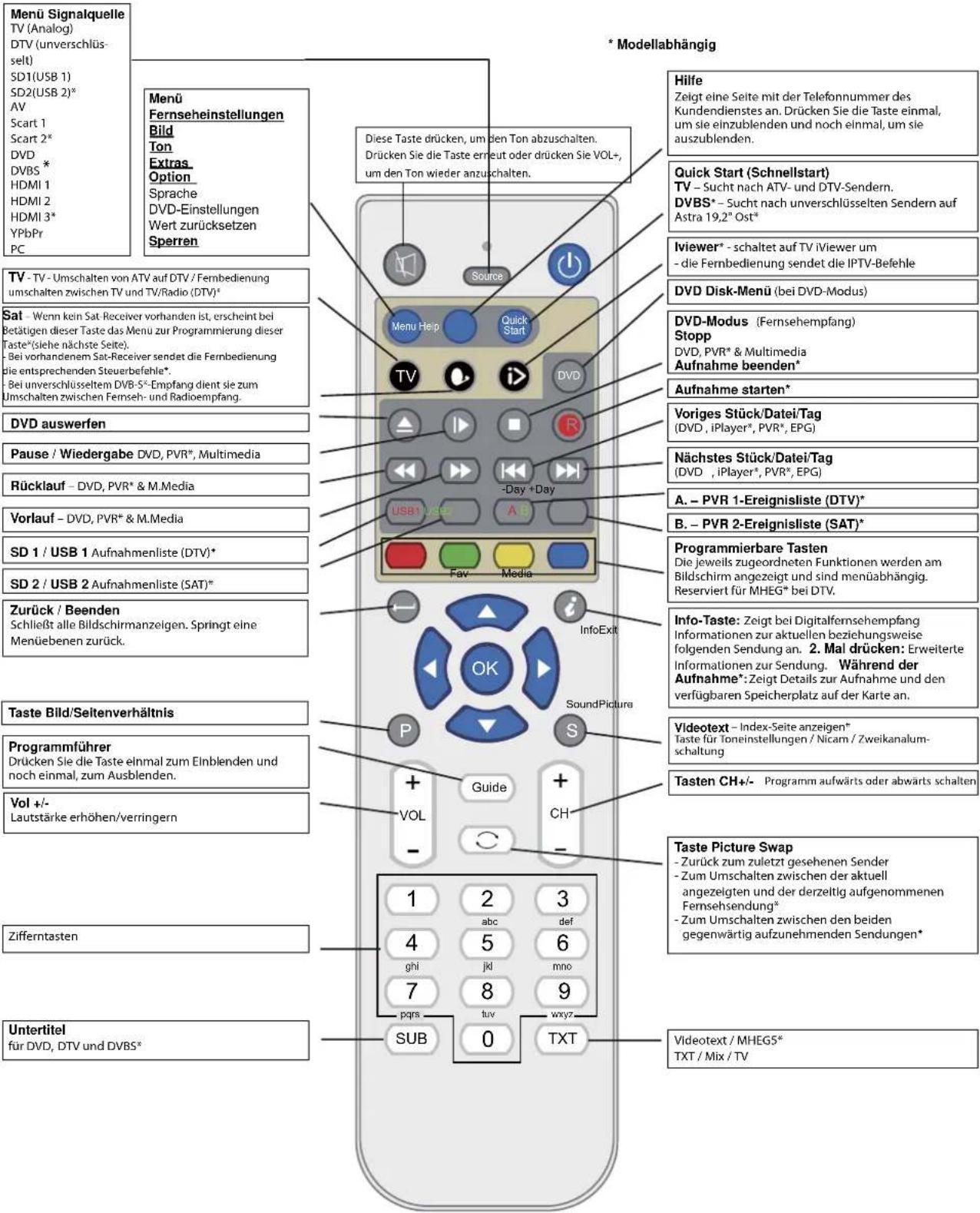

Funktionen der Fernbedienungstasten

Abhängig vom Modell Ihres Fernsehgerätes haben einige Tasten keine Funktion

Wenn Sie die Fernbedienung dazu programmiert haben, einen Satellitenreceiver zu steuern, können Sie nach Betätigen der Taste ☐ nur den Satellitenreceiver steuern. Drücken Sie 📦, um wieder das Fernsehgerät zu bedienen. Nur für Modelle mit eingebautem Internet-Player*. In dieser Betriebsart lässt sich das Fernsehgerät nicht bedienen. Drücken Sie 📦, um wieder das Fernsehgerät zu bedienen. Für Modelle mit DVD oder PVR* Für Modelle mit PVR* oder Internet-Player* MenuHelp Quick Start TV DVD -Day+D USB USB A Fav Media ExitInfo OK P S VOL Guide CH - 1 2 3 abc def 4 5 6 ghi jkl mno 7 8 9 pqs tuv wxyz SUB 0 TXT

Fernbedienung

Funktionen der Fernbedienungstasten

Abhängig vom Modell Ihres Fernsehgerätes haben einige Tasten keine Funktion

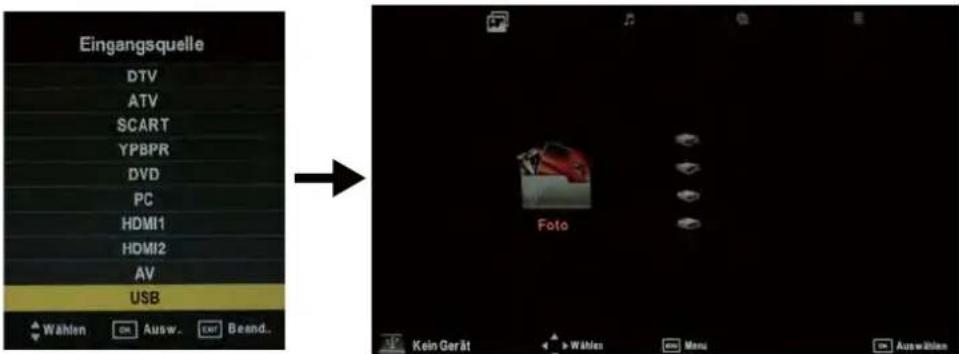

Menü Signalquelle TV (Analog) DTV (unverschlüss- selt) SD1(USB 1) SD2(USB 2)* AV Scart 1 Scart 2* DVD DVBS * HDMI 1 HDMI 2 HDMI 3* YPbPr PC * Modellabhängig Menü Fernseheinstellungen Bild Ton Extras Option Sprache DVD-Einstellungen Wert zurücksetzen Sperren TV - TV - Umschalten von ATV auf DTV / Fernbedienung umschalten zwischen TV und TV/Radio (DTV)* Sat - Wenn kein Sat-Receiver vorhanden ist, erscheint bei Betätigen dieser Taste das Menu zur Programmierung dieser Taste*(siehe nächste Seite). - Bei vorhandenem Sat-Receiver sendet die Fernbedienung die entsprechenden Steuerbefehle*. - Bei unverschlüsseltem DVB-S*-Empfang dient sie zum Umschalten zwischen Fernseh- und Radioempfang. DVD auswerfen Pause / Wiedergabe DVD, PVR*, Multimedia Rücklauf - DVD, PVR* & M.Media Vorlauf - DVD, PVR* & M.Media SD 1 / USB 1 Aufnahmenliste (DTV)* SD 2 / USB 2 Aufnahmenliste (SAT)* Zurück / Beenden Schließt alle Bildschirnanzeigen. Springt eine Menüebenen zurück. Taste Bild/Seitenverhältnis Programmführer Drücken Sie die Taste einmal zum Einblenden und noch einmal, zum Ausblenden. Vol +/- Lautstärke erhöhen/verringern Zifferntasten Untertitel für DVD, DTV und DVBS* Diese Taste drücken, um den Ton abzuschalten. Drücken Sie die Taste erneut oder drücken Sie VOL+, um den Ton wieder anzuschalten. Hilfe Zeigt eine Seite mit der Telefonnummer des Kundendienstes an. Drücken Sie die Taste einmal, um sie einzublenden und noch einmal, um sie auszublenden. Quick Start (Schnellstart) TV - Sucht nach ATV- und DTV-Sendern. DVBS*- Sucht nach unverschlüsselten Sendeurn auf Astra 19,2" Ost* Iviewer* - schaltet auf TV iViewer um - die Fernbedienung sendet die IPTV-Befehle DVD Disk-Menü (bei DVD-Modus) DVD-Modus (Fernsehempfang) Stopp DVD, PVR* & Multimedia Aufnahme beenden* Aufnahme starten* Voriges Stück/Datei/Tag (DVD , iPlayer*, PVR*, EPG) Nächstes Stück/Datei/Tag (DVD , iPlayer*, PVR*, EPG) A. - PVR 1-Ereignisliste (DTV)* B. - PVR 2-Ereignisliste (SAT)* Programmierbare Tasten Die jeweils zugeordneten Funktionen werden am Bildschirm angezeigt und sind menüabhängig. Reserviert für MHEG* bei DTV. Info-Taste: Zeigt bei Digitalfernsehempfang Informationen zur aktuellen beziehungsweise folgenden Sendung an. 2. Mal drücken: Erweiterte Informationen zur Sendung. Während der Aufnahme*: Zeigt Details zur Aufnahme und den verfügbaren Speicherplatz auf der Karte an. Videotext - Index-Seite anzeigen* Taste für Toneinstellungen / Nicam / Zweikanalum- schaltung Tasten CH+/- Programm aufwärts oder abwärts schalten Taste Picture Swap - Zurück zum zuletzt gesehenen Sender - Zum Umschalten zwischen der aktuell angezeigten und der derzeitig aufgenommenen Fernsehsendung* - Zum Umschalten zwischen den beiden gegenwärtig aufzunehmenden Sendungen* Videotext / MHEGS* TXT / Mix / TV

Fernbedienung (Fortsetzung)

Source Menu Help Quick Start TV DVD USB1 USB2 -Day +Day A B Fav Media ofnlitixE OK SoundPicture P S + Guide + VOL CH - - 1 2 3 4 abc def 5 6 ghi jkl mno 7 8 9 pqrs tuv wxyz SUB 0 TXT

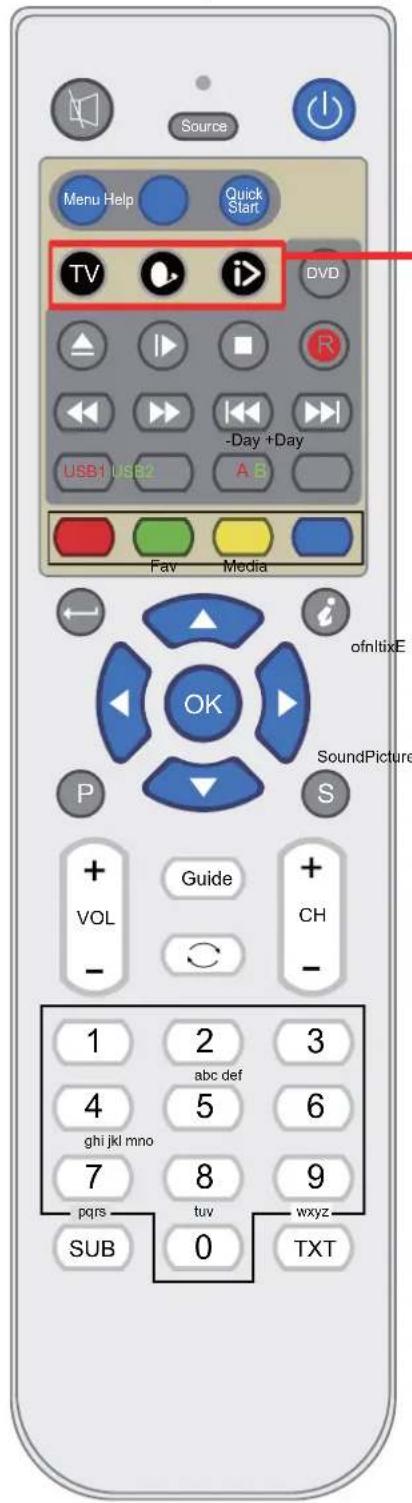

Abhängig vom Modell Ihres Fernsehgerätes haben einige Tasten keine Funktion.

* Modellabhängig

Diese Taste dient zum Steuern des Fernsehgerätes.

Diese Taste dient zum Steuern eines Satellitenreceivers.

* Es stehen zahlreiche Betriebsarten zur Verfügung. Für Details, siehe unten.

Diese Taste dient zum Steuern des Internet Players.\*

* Nur für einige Fernsehgeräte und Digital Decoder verfügbar.

So programmieren Sie die Betriebsartentaste für einen Satellitenreceiver:

Die Sat-Taste ☐ der Fernbedienung lässt sich folgendermaßen programmieren:

Programmierung, wenn Sie keinen Satellitenreceiver verwenden:

Drücken Sie die Taste ① und gleichzeitig 0.

Wenn Sie einen Satellitenreceiver mit Recorder besitzen: Drücken Sie die Taste ☐ und gleichzeitig 1.

Wenn Sie einen High Definition-Satellitenreceiver besitzen (auch als „HD“ bezeichnet):

Drücken Sie die Taste ☐ und gleichzeitig 2.

Wenn Sie einen digitalen Satellitenreceiver verwenden: Drücken Sie die Taste ☐ und gleichzeitig 3.

Wenn Sie diese Taste verwenden möchten, um das DVBS* Empfangsteil des Gerätes einzuschalten: *

Drücken Sie die Taste ☐ und gleichzeitig 4.

* Nicht alle Modelle besitzen ein DVBS Empfangsteil.

O + 0 \~ ohne Satellitenreceiver

Q + 1 \~ Satellitenreceiver mit Recorder

O + 2 \~ HD-Satellitenreceiver

O + 3 \~ Digitaler Satellitenreceiver

O + 4 \~ DVBS unverschlüsselt

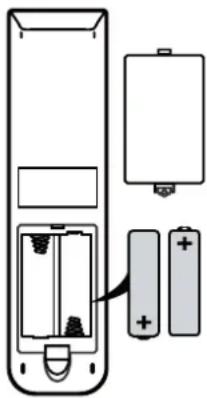

Batterien in die Fernbedienung einlegen

1. Öffnen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung. Schieben Sie den Riegel dazu vorwärts, und heben Sie die Abdeckung an.

2. Legen Sie die mitgelieferten Batterien unter Beachtung der Polarität (siehe Markierungen im Batteriefach) ein.

3. Setzen Sie die Abdeckung des Batteriefachs wieder ein.

ACHTUNG! Trennen Sie den Fernseher und alle hieran angeschlossenen Geräte vom Stromnetz, bevor Sie Kabel anschließen oder abziehen.

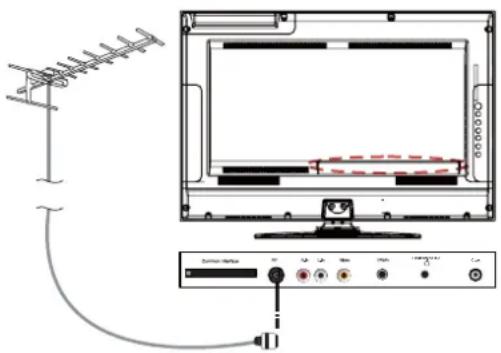

Fernsehantenne anschließen

Schließen Sie das 75-Ohm-Koaxialkabel Ihrer Antenne mit an die Antenneneingangsbuchse an. Wir empfehlen die Verwendung einer Außenantenne mit hohem Gewinn.

• In Gebieten mit schlechtem Empfang sollten Sie einen Signalverstärker verwenden.
• Wenn Sie die Antenne für mehrere Fernsehgeräte einsetzen möchten, müssen Sie eine Weiche einbauen (nicht im Lieferumfang enthalten).

Handhabung der Fernbedienung

Wenn Sie die Fernbedienung verwenden, richten Sie sie auf den Fernseher, und drücken Sie die gewünschten Tasten. Die maximale Reichweite beträgt 6 Meter, und Sie müssen sich innerhalb eines Winkels von 30° von der Mitte des Fernsehgerätes befinden.

HINWEIS: Sonneneinstrahlung oder starker Lichteinfall können die Signalübertragung von der Fernbedienung beeinträchtigen. Drehen Sie den Fernseher in einem solchen Fall von der Lichtquelle weg.

ACHTUNG! Lassen Sie die Batterien nicht dauerhaft in der Fernbedienung eingelegt. Sie können auslaufen und die Fernbedienung beschädigen. Überprüfen Sie sie von Zeit zu Zeit, und tauschen Sie sie ggf. aus.

ACHTUNG! Verwenden Sie keine unterschiedlichen Batterien gleichzeitig. Tauschen Sie immer alle Batterien gleichzeitig aus. Verwenden Sie stets zwei Batterien mit gleichem Ladestand.

ACHTUNG! Leere Batterien müssen behutsam gehandhabt und gemäß der geltenden Bestimmungen entsorgt werden. Batterien gehören nicht in den Hausmüll, und werfen Sie sie auch nicht ins Feuer.

ACHTUNG! Setzen Sie die Batterien keiner Hitze (z.B. Sonneneinstrahlung, Feuer o.ä.) aus.

Externe Geräte anschließen

Diese Bedienungsanleitung zeigt Ihnen, wie Sie Ihren Fernseher am einfachsten und bestmöglich an externe Zusatzgeräte anschließen können. Die verschiedenen Vorgehensweisen sind im Folgenden aufgelistet.

HDMI-Kabel

Sie können Ihren Fernseher über ein HDMI-Kabel mit einem kompatiblen Gerät verbinden. Dadurch erhalten Sie die bestmögliche Bildqualität.

Schließen Sie das Kabel an das HDMI-Gerät und an die HDMI-Buchse Ihres Fernsehgerätes an.

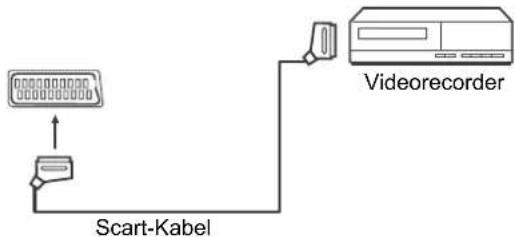

SCART-Kabel

Sie können Ihren Fernseher über ein SCART-Kabel mit einem kompatiblen Gerät verbinden. Dabei wird das Bildsignal nach Komponenten übertragen, d.h. die Signale für rot, grün und blau (RGB) werden als getrennte Signale übertragen.

VGA-Kabel

Sie können Ihren Fernseher als PC-Monitor einsetzen. Dazu benötigen Sie ein VGA-Kabel. Ebenso können Sie den vom Personal Computer erzeugten Ton über die Lautsprecher Ihres Fernsehers abspielen.

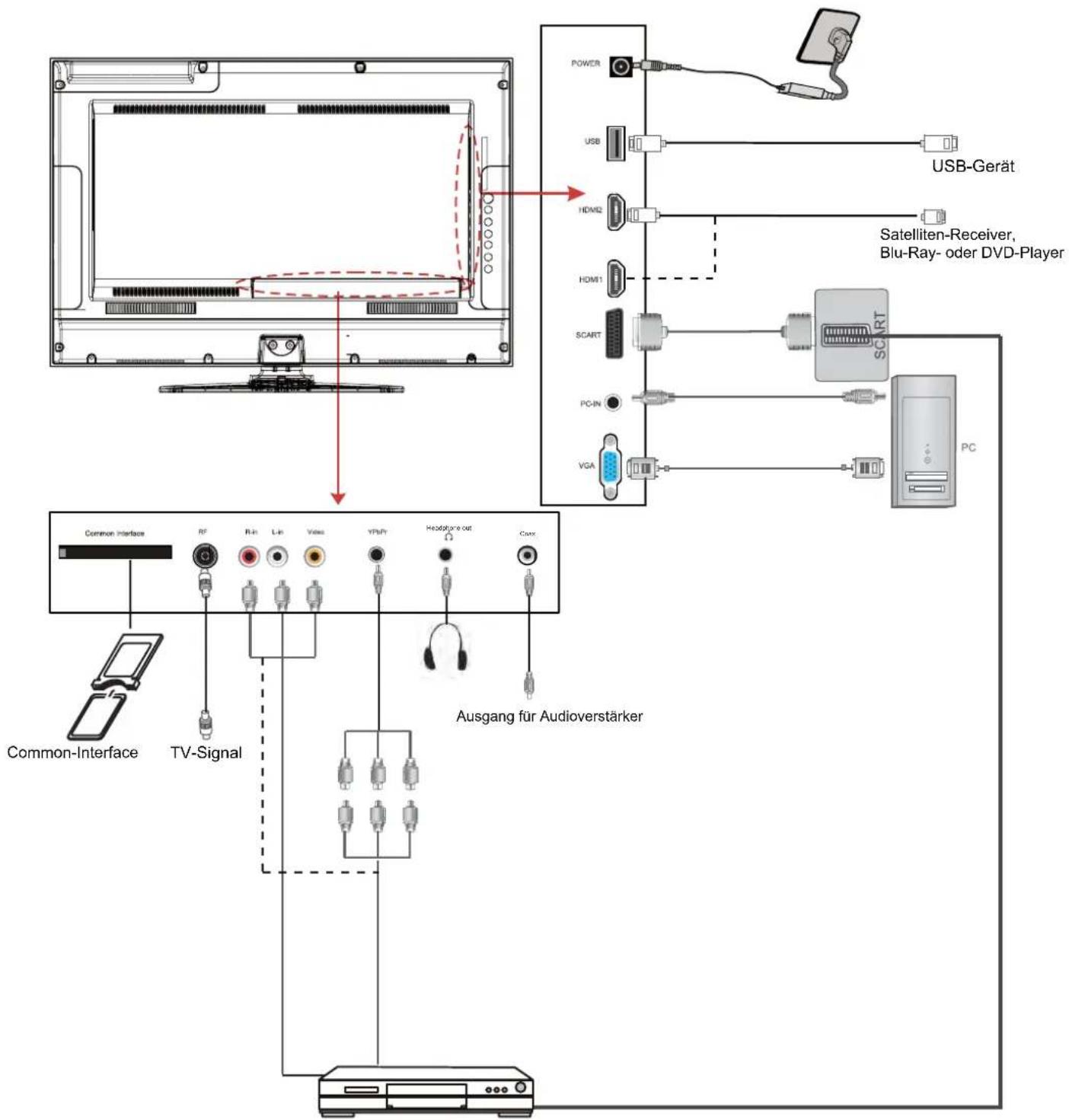

Externe Geräte anschließen (Fortsetzung)

Externe Geräte anschließen (Fortsetzung) ANSCHLÜSSE

Name Funktions	beschreibung
POWER	Anschluss an das Netzteil
HDMI 1, 2	Verbinden Sie diese Buchse mit dem HDMI-Anschluss Ihres DVD-Players oder Satellitenreceivers.
VGA	Verbinden Sie diese Buchse mit dem VGA-Ausgang der Grafikkarte Ihres PCs.
PC-IN	PC-Audioeingang
mini YPbPr	Verbinden Sie diese Buchse mit dem YPbPr-Ausgang des externen Geräts.
Video	Verbinden Sie diese Buchse mit dem Videoausgang eines externen Gerätes.
(AUDIO) L/R IN	Audioeingang für externe AV-Geräte (auch bei YPbPr-Anschluss)
USB	Zum Anschließen eines USB-Gerätes für die Wiedergabe von Multimedia-dateien
SCART	Diese Buchse können Sie mit dem Scart-Ein- bzw. -Ausgang externer Geräte verbinden.
RF	Anschluss für Antennenkabel bzw. Kabelfernsehen
Ω Headphone	Hier schließen Sie die Kopfhörer an.
CI	CI-Einschubfach (für Pay-TV-Karten)
Coax	Digitaler Ausgang für A/V-Verstärker

Achtung!

Bevor Sie externe Geräte anschließen:

• Trennen Sie zuerst alle anzuschließenden Geräte vom Stromnetz, um mögliche Schäden zu vermeiden.
• Stellen Sie sicher, dass Sie das richtige Kabel mit den richtigen Buchsen verbinden.
• Stellen Sie sicher, daß alle Stecker fest angeschlossen sind, bevor Sie die Geräte wieder an das Stromnetz anschließen.

PC-Verbindung

Eventuell müsere She eie Auflösung der G afikkar PCs auf eine kompatibles Auffeis und mir das Bild richtig angezeigt wird. Schalten Sie Ihren PC ein (zunächst mit Ihrem alten Monitor), und stellen Sie eine geeignete Bildschirmauflösung und eine Bildwiederholfrequenz von 60 Hz ein. Schalten Sie Ihren PC aus, und verbinden Sie ihn mit Ihrem Fernseher. Lassen Sie dabei beide Geräte zunächst ausgeschaltet.

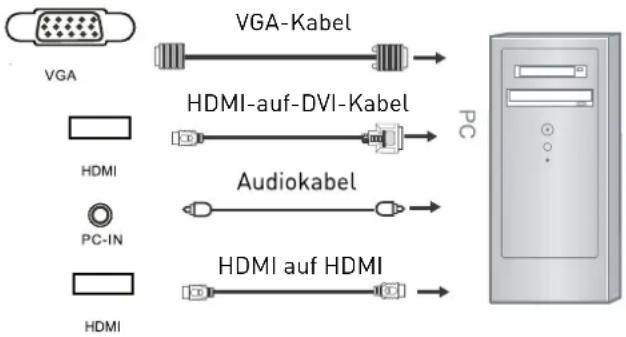

PC-Verbindung über VGA- bzw. HDMI-Kabel

Verwenden Sie ein VGA-Kabel (nicht im Lieferumfang enthalten), und verbinden Sie Ihren Fernseher mit dem PC. Oder verwenden Sie anstelle ein HDMI-Kabel (sofern Ihr PC einen HDMI-Ausgang besitzt). Wenn Sie das HDMI-Kabel verwenden, müssen Sie keine zusätzliche Verbindung zur Übertragung des Tonsignals vom PC herstellen. Wenn Sie ein HDMI-auf-DVI-Kabel verwenden, müssen Sie hierzu allerdings das Audiokabel vom PC anschließen. Verbinden Sie alle Kabel vorsichtig, und achten Sie darauf, dass keine Stifte der Anschlussstecker verbogen werden.

Bei Verwendung eines VGA-Kabels

• Schalten Sie den Fernseher ein.
• Schalten Sie den PC ein.
- Wählen Sie die Signalquelle PC/VGA.

Bei Verwendung eines HDMI-Kabels

- Wählen Sie die Signalquelle HDMI aus.

(Die abgebildeten Kabel gehören nicht zum Lieferumfang)

Videokamera und Videorecorder anschließen

Videokamera

• Schließen Sie das AV-Kabel an den Fernseher und an die Videokamera an.
• Schalten Sie die Videokamera und das Fernsehgerät ein.
• Wählen Sie die Signalquelle AV/CVBS aus.
• Daraufhin erscheint das von der Videokamera ausgesendete Bild.

Hinweis:

- Wenn Sie die Videokamera über ein anderes Kabel anschließen möchten, lesen Sie die Bedienungsanleitung Ihrer Videokamera.

Videorecorder

• Schließen Sie das Scart-Kabel an den Fernseher und an den Videorecorder an.
• Schalten Sie den Videorecorder und das Fernsehgerät ein.
• Wählen Sie die Signalquelle Scart aus.
• Daraufhin erscheint das vom Videorecorder ausgesendete Bild.

Hinweis:

- Wenn Sie den Videorecorder über ein anderes Kabel anschließen möchten, lesen Sie die Bedienungsanleitung Ihres Videorecorders.

Verwenden Sie ein Scart-Anschlusskabel

Verwenden Sie ein AV-Anschlusskabel

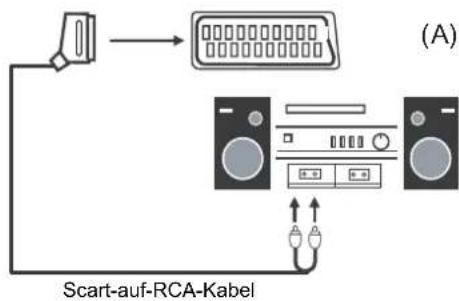

Mit einer Stereoanlage verbinden

Sie können den Ton des Fernsehgerätes auf Ihre Stereoanlage (A) übertragen. Dazu verwenden Sie die Scart-Buchse. (nur ATV-und DTV-Ton). Für diese Anschluss art ist ein spezielles SCART-auf-RCA-Kabel erforderlich. (Lesen Sie auch die Hinweise in der Bedienungsanleitung zu Ihrer Stereoanlage.) Wenn Sie einen Verstärker bzw. Decoder mit Surround-Sound (B) verwenden möchten, verwenden Sie ein Scart- auf Scart oder ein Koaxialkabel.

Scart-auf-RCA-Kabel (A)

Koaxialkabel (B)

(Die abgebildeten Kabel gehören nicht zum Lieferumfang)

DVD-Player anschließen

Sie können Ihren DVD-Player wahlweise über ein SCART-, das HDMI- (nur, wenn das externe Gerät einen HDMI-Anschluss besitzt) oder ein YPbPr-Kabel anschließen.

Audiokabel YPbPr-Kabel HDMI auf HDMI SCART Scart

(die abgebildeten Kabel gehören nicht zum Lieferumfang)

Bei Verwendung eines SCART-Kabels

• Schalten Sie den Fernseher ein.
• Schalten Sie den DVD-Player ein.
- Wählen Sie die Signalquelle SCART aus.

Bei Verwendung eines HDMI-Kabels

- Wählen Sie die Signalquelle HDMI aus.

Bei Verwendung eines YPbPr-Kabels

• Wählen Sie die Signalquelle YPbPr.
• Beachten Sie die Farben der Stecker.
  • Verbinden Sie die Audiostecker.

Common-Interface-Einschub

COMMON-INTERFACE-EINSCHUB VERWEN-DEN(nur für DVB-T)

Common-Interface

Der Common-Interface-Einschub (CI) dient zur Aufnahme von CA-Modulen und einer Smart-Card für Pay-TV und Zusatzdienste. Wenden Sie sich an Ihren Pay-TV-Anbieter, um weitere Informationen über die Module und Abonnements zu erhalten.

HINWEIS: CA-Module und Smart-Cards gehören nicht zum Lieferumfang.

ACHTUNG! Schalten Sie Ihr Fernsehgerät aus, bevor Sie ein Modul in den CI-Einschub stecken, und setzen Sie die Smart-Card in das CA-Modul ein.

CI-Schacht CA-Modul Smart-Card

1. Schalten Sie den Fernseher ein, und wählen Sie die Signalquelle „DTV“ aus.
2. Wird das CA-Modul erkannt, erscheint folgende Nachricht: „Common Interface Module inserted“. Warten Sie einen Moment, bis die Karte aktiviert wird.
3. Wählen Sie den gewünschten digitalen Pay-TV-Sender aus.
4. Daraufhin werden Detailinformationen zur Verwendung der Smart-Card angezeigt.
5. Betätigen Sie die Taste OK, um das Kartenmenü anzuzeigen. Weitere Informationen entnehmen Sie bitte Ihrem Handbuch zum betreffenden Modul.
6. Wenn Sie das Modul entnehmen, erscheint die folgende Nachricht. "Common Interface module removed".

Automatische Installation

LED-TV ein-/ausschalten

LED-TV einschalten

Drücken Sie den Ein-/Ausschalter am LED-TV beziehungsweise die Taste auf der Fernbedienung. Daraufhin leuchtet die Standby-Anzeige grün auf.

LED-TV ausschalten

Drücken Sie den Ein-/Ausschalter am LED-TV beziehungsweise die Taste auf der Fernbedienung. Daraufhin leuchtet die Standby-Anzeige rot auf.

Wenn Sie Ihren LED-TV zum ersten Mal einschalten, erscheint der Assistent zur Erstinstallation (siehe folgende Abbildung):

Erste Installation Stellen sie sicher dass die TV-Antenne richtig angeschlossen ist. Jetzt auf OK drücken OK Es wird eine Sendersuche durchgeführt, bitte warten. EXIT Beenden OK Auto-Suche

Stellen Sie sicher, dass Sie die Antenne an Ihr Fernsehgerät angeschlossen haben und dass sich Ihre Fernbedienung in der Betriebsart TV befindet (drücken Sie dazu die Taste TV), und schalten Sie das Fernsehgerät ein, indem Sie die Taste 🟢 drücken. Daraufhin erscheint der Assistent zur Erstinstallation.

Drücken Sie die Taste OK auf der Fernbedienung, um die Sendersuche zu starten. Dabei werden alle verfügbaren Analog- und Digitalsender gesucht und abgespeichert.

Um den Assistenten zur Erstinstallation zu einem späteren Zeitpunkt erneut aufzurufen, drücken Sie die Taste Quick Start.

Menü Quelle

Drücken Sie die Taste Source auf der Fernbedienung oder die Taste TV/AV am LED-TV, um die Signalquelle zu wählen.

Eingangsquelle DTV ATV SCART YPBPR DVD PC HDMI1 HDMI2 AV USB Wählen OK Ausw.. EXIT Beend.

Drücken Sie die Taste Source der Fernbedienung. Drücken Sie die Tasten ▲▼, um die gewünschte Signalquelle hervorzuheben.

Drücken Sie OK, um sie auszuwählen.

Menüeinstellungen

1. Schalten Sie Ihren LED-TV ein.
2. Drücken Sie die Taste MENU auf der Fernbedienung.
3. Mithilfe der Tasten ◀ und ▶ können Sie durch das Menü blättern.
4. Drücken Sie die Taste EXIT, um das Menü zu verlassen.

Menü Einstellungen (Fernseher einrichten)

Hier können Sie nach verfügbaren Sendern suchen und eine Reihe senderspezifischer Optionen einstellen (wählen Sie z.B. die Signalquelle DTV).

Einstellungen Auto-Suche DTV Manuelle Suchs ATV Manuelle Suchs Sender Bearbeiten SignalInformation CI Informationen Wilden Zurück Auswählen Roenden

Bildmenü

Über dieses Menü können Sie die Bildparameter einstellen. (Wählen Sie z.B. die Signalquelle DTV aus)

Bild Bildmodus Standard Kontrast 50 Helligkeit 50 Farbe 50 Schärfe 50 Farlton 50 Wären NuZurück Auswählen Besten

Tonmenü

Hier können Sie die Einstellungen für den Ton und besondere Effekte vornehmen. (Wählen Sie z.B. die Signalquelle DTV aus)

Ton Soundmodus Standard Höben 50 Tie'en 50 Balance 0 Autom. Lautstärke Aus Surround Sound Aus

Extras Menü

Hier können Sie zahlreiche Optionen zur Uhrzeit einstellen. (Wählen Sie z.B. die Signalquelle DTV aus)

Abschaltzeit Zeitplanliste PC Setup Aus Extras Wählen Zurück Auswählen Deender

Sperre Menü (Schütz Menü)

Hier können Sie zahlreiche Optionen zum Sperren bestimmter Funktionen einstellen. (Wählen Sie z.B. die Signalquelle DTV aus)

Sperre System sperren Kennwort Setzen Kanal verriageh Jugendschutz Hotel Einstellungen Aus Aus Wählen Zurück Auswählen Beenden

Funktionen Menü (Optionsmenü)

Hier können Sie zahlreiche Optionen einstellen. (Wählen Sie z.B. die Signalquelle DTV aus)

Funktionen Menüsprache Deutsch Audiosprachen Deutsch Untertiteisprachen Deutsch Menü Anzeigedauer 40S Lard Deutschland DVD Setup Wählen Zurück Auswählen Beenden

Menüeinstellungen (Fortsetzung)

1. Menü Einstellungen (Fernseher einrichten)

Einstellungen Auto-Suche DTV Manuelle Suche ATV Manuelle Suche Sender Bearbeiten Signalinformation CI Informationen

Beschreibung

Auto Suche (Automatische Sendersuche)

Drücken Sie die Taste OK, um das Menü zu öffnen, und wählen Sie Ihr Land sowie die gewünschte Sendersuche für Ihr Fernsehgerät. Drücken Sie anschließend die Taste OK, um die automatische Sendersuche zu starten.

Auto-Suche Land Deutschland Suchmodus ATV + DTV Wählen OK OK EXIT Ende

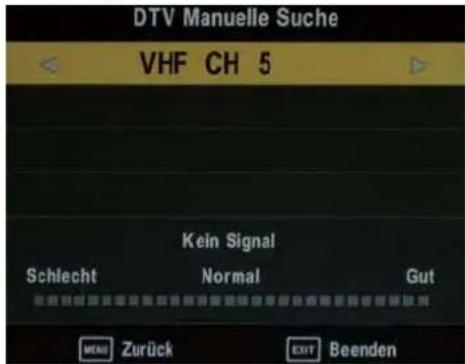

DTV - Manuelle Abstimmung

Drücken Sie die Taste OK, um das Menü "DTV - Manuelle Abstimmung" aufzurufen. Wählen Sie einen Digitalfernsehkanal, und betätigen Sie die Taste OK, um die Suche zu starten.

DTV Manuelle Suche VHF CH 5 Kein Signal Schlecht Normal Gut MENU Zurück EXIT Beenden

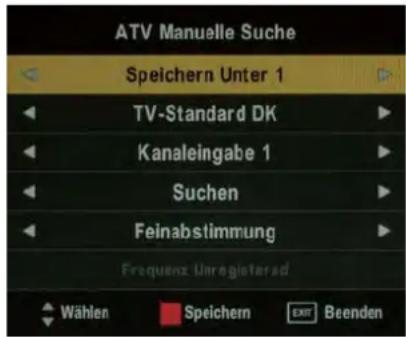

ATV - Manuelle Abstimmung

Drücken Sie die Taste OK, um das Menü "ATV - Manuelle Abstimmung" zu öffnen. Speichern unter: Wählen Sie einen Speicherplatz aus, unter dem Sie den Sender speichern möchten. TV-Standard: Wählen Sie die Fernsehnorm für die Sendersuche aus.

Kanaleingabe: Wählen Sie den Sender aus, den Sie manuell abstimmen möchten. Suche: Drücken Sie die Tasten ◀ und ▶, um die manuelle Suche durchzuführen.

Feinabstimmung: Drücken Sie die Tasten ◀ und ▶, um eine Feinabstimmung durchzuführen. Frequenz: Zeigt die aktuelle Empfangsfrequenz an. Hinweis: Um die Einstellungen zu speichern, drücker Sie die ROTE Taste.

ATV Manuelle Suche Speichern Unter 1 TV-Standard DK Kanaleingabe 1 Suchen Feinabstimmung Frequenz Unregistered Wählen Speichern EXIT Beenden

Menüeinstellungen (Fortsetzung) Sender bearbeiten

Drücken Sie die Taste OK, um das Menü „Sender bearbeiten“ zu öffnen (siehe folgende Abbildung).

Sender Bearbelten Sendername Übersprl. Sperren FAV TYP Winden AssetWitten Zurück Lüchen Witten Übersprl. Imbenen. NAV

Löschen: Wählen Sie einen Sender, und drücken Sie die ROTE Taste, um ihn zu löschen.

8 ÜI IFO Verschieben: Wählen Sie einen Analogsender, und drücken Sie die GELBE Taste. Anschließend können Sie die Senderposition mithilfe der Tasten ▲ und ▼ verschieben. Drücken Sie die GELBE Taste noch einmal, um die Änderungen zu bestätigen. Drücken Sie die Taste Menu, um das Fenster zu verlassen und die Änderungen zu speichern.

Überspringen: Wählen Sie den gewünschten Sender aus, und drücken Sie die BLAUE Taste, um ihn zu markieren. Wenn dieser Sender zum Überspringen markiert wurde, wird er beim Umschalten über die Tasten CH+/- übersprungen.

Umbenennen: Wählen Sie den gewünschten Analogsender aus, und drücken Sie die GRÜNE Taste, um ihn mithilfe der Tasten umzubenennen.

FAV: Wählen Sie den gewünschten Sender aus, und drücken Sie die Tasten ◀ bzw. ▶, um ihn in die Liste Ihrer Lieblingssender aufzunehmen.

Signalinformation

Blendet Informationen zum DTV-Signal ein (nur bei Digitalfernsehen).

CI-Informationen

Wenden Sie sich bitte an Ihren Pay-TV-Anbieter. Er wird Ihnen eine entsprechende Karte mit den notwendigen Anweisungen zur Verfügung stellen.

Menü BILD

Bild Bildmodus Standard Kontrast 50 Helligkeit 50 Farbe 50 Schärfe 50 Farbton 50 Wählen Zurück Auswöhles Beenden

Bildmodus: Wählen Sie eine der Optionen Standard, Dynamisch, Benutzer und Weich.

Hinweis: Die Optionen Kontrast, Helligkeit und Schärfe sind nur einstellbar, sofern Sie die benutzerdefinierte Einstellung verwenden.

Kontrast: Zum Einstellen des Unterschieds zwischen den hellsten und dunkelsten Bildbereichen.

Helligkeit: Zum Einstellen der globalen Bildhelligkeit.

Farbe: Zum Einstellen der Farbe.

Schärfe: Erhöhen Sie diesen Wert, um scharfe Kanten und Ränder zu erhalten; verringern Sie ihn, um weiche Ränder zu erhalten

Farbton: Hierüber stellen Sie den Farbton ein (nur für die Fernsehnorm NTSC).

Farbtemperatur: Wählen Sie eine der Optionen Mittel, Kalt, Individuell und Warm.

Rot: Zum Einstellen der roten Farbe im Bild.

Grün: Zum Einstellen der grünen Farbe im Bild.

Blau: Zum Einstellen der blauen Farbe im Bild.

Seitenverhältnis: Wählen Sie zwischen den Optionen Auto, 4:3, 16:9, Zoom1, Zoom2 und Panorama.

Rauschunterdrückung: Wählen Sie eine Rauschunterdrückung: Aus, Niedrig, Mittel und Hoch.

Tonmenü

Soundmodus Höhen Tiefen Balance Autom. Lautstärke Surround Sound Standard 50 50 0 Aus Aus Wählen Zurück Auswählen Beenden

Balance: Stellen Sie das Lautstärkeverhältnis zwischen dem linken und dem rechten Lautsprecher ein.

Autom. Lautstärke: Wählen Sie EIN, damit die Lautstärke automatisch geregelt wird.

Surround-Sound: Wählen Sie eine der Optionen "Aus" bzw. "Ein" (Surround), um die Raumklangfunktion ein- oder auszuschalten.

Soundmodus: Wählen Sie eine der Optionen Standard, Musik, Film, Sport und Benutzerdefiniert.

Hinweis: Die Höhen, Bässe und Balance können nur individuell eingestellt werden, wenn Sie den benutzerdefinierten Soundmodus gewählt haben.

Höhen: Zum Einstellen der relativen Intensitäten der höheren Frequenzen.

Bässe: Zum Einstellen der relativen Intensitäten der tieferen Frequenzen.

Menü Extras

Abschaltzeit Zeitplanliste PC Setup Aus Extras Wärden Delck AuweHlen Becken

Abschaltzeit (Einschlaf-Time): Wählen Sie eine
Countdown-Zeit, nach der sich das Gerät automatisch ausschaltet: 10min, 20min, 30min, 60min, 90min, 120min, 180min, 240min und Aus
G ^s +D ^u A ^y U ^s E+G ^r
，sGα□εGŠGY□^sG□EšG□□asYÝGazYŐGY□□EšG□^sG□ÓG£GlnjH□SÁHĞY□
PC-Setup (PC-Einrichtung: nur bei ausgewählter Signalquelle
PC anwählbar): Drücken Sie die Taste OK, um das Untermenü zum Einstellen der horizontalen sowie vertikalen Bildposition und -größe zu öffnen.

Funktionen Menü (Optionsmenü)

Funktionen Menüsprache Deutsch Audiosprachen Deutsch Unterlöhteisprachen Deutsch Menü Anzeigedauer 405 List Deutschland DVD Setup

Menü- (OSD) Sprache: Hier stellen Sie die Menüsprache ein.
Audiosprachen (kann nur bei digitalem Fernsehempfang ausgewählt werden): Wählen Sie die gewünschte Synchronsprache.
Untertitelsprache (kann nur bei digitalem Fernsehempfang ausgewählt werden): Wählen Sie die gewünschte Untertitelsprache.
Menü (OSD) -Anzeigedauer: Hier legen Sie fest, wie lange das Bildschirmmenü eingeblendet bleiben soll: 5s, 10s, 15s, 20s, 25s, 30s, 35s, 40s.
Land: Die Voreinstellung lautet Deutschland, Sie können diesen Wert aber über die automatische Sendersuche bearbeiten.
DVD Setup (DVD -Einstellungen): Drücken Sie in der Betriebsart DVD die Taste OK, um das Menü „DVD Setup“ (DVD-Einstellungen) zu öffnen.
Werte zurücksetzen (Werkseinstellungen wiederherstellen): Drücken Sie die Taste OK, um die werksseitig voreingestellten Standardwerte wiederherzustellen.

Menü Sperre [6FKXW]

Sperra System sperran Kennwort Setzen Kanal verriegen Jugendeschutz Hotel Einstellungen Aus Aus Wilden Zurich Auswählen Bereiden

System sperren: Schaltet die Systemsperre ein bzw. aus.
Hinweis: Sie müssen den Code eingeben, um dieses Menü bedienen zu können. (Der voreingestellte Code lautet 0000)
Kennwort setzen: Wenn Sie den Code bereits geändert haben, müssen Sie den aktuellen Code eingeben.
Neues Kennwort: Geben Sie das neue Kennwort ein.
Neues Kennwort wiederholen: Geben Sie das neue Kennwort ein.
Kanal verriegeln (Sender sperren): Wählen Sie mithilfe der Tasten ▲▼ den gewünschten Sender aus, und drücken Sie die GRÜNE Taste auf der Fernbedienung, um ihn zu sperren.
Hinweis: Um gesperrte Sender sehen zu können, müssen Sie Ihr Kennwort eingeben.

Sender Bearbeiten SenderName Übersprl. Sperran FAV T/P Riken Abschinen Zurück Liechten 80000 Übersprl. Imessen. FAV

Jugendschutz: Hierüber können Sie die Kindersicherung einstellen.

Hotel-Einstellungen

Drücken Sie die Tasten ▲▼, um die Option Hotel lock (Hotel-Sperre) zu wählen, und drücken Sie

▶, um zwischen den Optionen Ein oder Aus auszuwählen. Bei gewählter Option EIN, sind die folgenden Optionen alle verfügbar:

Lock Channel (Sender sperren)

Drücken Sie die Tasten ▲▼, um die Option "Lock Channel" (Sender sperren) zu wählen, und drücken Sie

▶, um zwischen den Optionen Ein oder Aus auszuwählen. Daraufhin werden die Optionen zur Einstellung des Fernsehers nicht mehr im Hauptmenü angezeigt.

Set Source (Signalquelle festlegen)

Drücken Sie die Tasten ▲▼, um die Option "Set Source" (Signalquelle festlegen) auszuwählen, und drücken Sie die Taste ▶, um eine Signalquelle oder die Option AUS zu wählen. Über diese Funktion können Sie die Signalquelle bestimmen, die beim Einschalten ausgewählt sein soll. Sie ist solange verfügbar, bis Sie eine andere Signalquelle einstellen oder die Funktion deaktivieren (AUS).

Channel number (Sendernummer)

Nachdem Sie die Option "Set Source" (Signalquelle festlegen) aktiviert haben, können Sie das Feld "Channel Number" (Sendernummer) bearbeiten. Hier können Sie die Nummer des Senders eingeben, der beim Einschalten des Fernsehgerätes empfangen werden soll.

Picture Lock (Bildmenü sperren)

Drücken Sie die Tasten ▲▼, um die Option Picture Lock (Bildmenü sperren) zu wählen, und drücken Sie

▶, um zwischen den Optionen Ein oder Aus auszuwählen. Daraufhin werden die Optionen des Bildmenüs nicht mehr im Hauptmenü angezeigt.

Tastensperre

Drücken Sie die Tasten ▲▼, um die Option "Tastensperre" zu wählen, und drücken Sie

▶, um zwischen den Optionen Ein oder Aus auszuwählen. Diese Funktion sperrt

die Tasten am Bedienfeld des Gerätes TV/AV / Menu/CH+ CH-/VOL+ VOL

Max. Lautstärke

Drücken Sie die Tasten ▲/▼, um die gewünschte maximale Lautstärke auszuwählen, und drücken Sie ▶, um diese einzustellen. Daraufhin überschreitet die Ausgangslautstärke niemals den eingestellten Maximalwert.

Signalquelle sperren

Drücken Sie die Tasten ▲▼, um die Option "Quelle gesp" auszuwählen, und drücken Sie die Taste OK, um das Menü zu aktivieren.

Drücken Sie die Taste ▶, und wählen Sie zwischen den Optionen "EIN" und "AUS". Alle Signalquellen, die Sie mit "EIN" markieren, erscheinen nicht mehr im Menü zur Auswahl der Signalquelle.

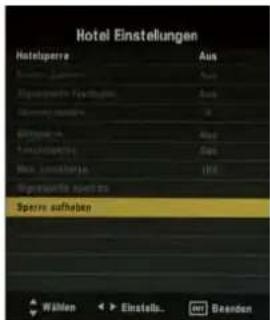

Sperre aufheben (entsperren)

Drücken Sie die Tasten ▲▼, um die Option "Entsperren" auszuwählen, und drücken Sie die Taste OK, um sie zu aktivieren. Daraufhin werden alle Hotel-Einstellungen solange deaktiviert, bis Sie die Hotelsperre erneut einschalten.

Hotel Einstellungen Hotelperru Aus Beneden: Gärten Aus Eigesprecht: Fennfänger Aus Gremnige: 2000 Aus Bilanzgelt Aus Funktionen Aus Max. bewertende 1985 Sperre aufheben Werten Einstells... MEN Benden

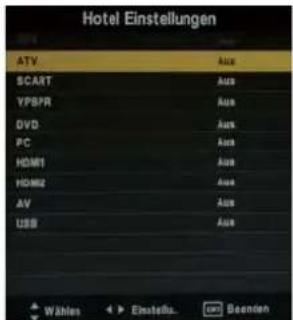

Menü Hotel-Einstellungen

Hotel Einstellungen ATV SCART YPSPR DVD PC HDMI HOMZ AV USB Ausb Ausb Ausb Ausb Ausb Wählen Exstellu... Beenden

Menü Quelle gesperrt

Multimediafunktionen

Bedienung- Grundlagen

1). Drücken Sie die Taste SOURCE auf der Fernbedienung, um das Menü zur Auswahl der Signalquelle einzublenden. Wählen Sie mit den Tasten ▲▼ die Signalquelle USB aus, und drücken Sie die Taste OK, um das Multimediamenü zu öffnen (siehe folgende Abbildung).

Eingangsquelle DTV ATV SCART YPBPR DVD PC HDMI1 HDMI2 AV USB Wählen OK Ausw. OK Beand.. Foto Kein Gerät > Wählen Menu Auswählen

2). Schließen Sie ein USB-Speichergerät an. Daraufhin erscheint der Gerätename am Bildschirm.

HAUPTMENÜ FOTO MUSIK FILM TEXT USB-Geräteliste HAUPTMENÜ FOTO MUSIK FILM TEXT Navigationshilfen

Informationen zum USB-Gerät

3). Drücken Sie die Tasten ◀/▶, und wählen Sie die Art der auf dem USB-Gerät abgelegten Dateien (FOTO, MUSIK, FILM, TEXT) aus, die Sie abspielen möchten.

Zum Hauptmenü zurückkehren Ordner aufwärts Vorschau Datelinformation Vorschau Datelinfo Austreng: 800 x 620 Größe: 28 KB/ptos Datum: -1 -1 - Zeit: -1 -1 - Aktuelle Datel/Blacken Abs Meusfügen/ entholen OK Zur Abstellbare Meusfügen/ alter...

Drücken Sie die Tasten ◀/▶/ ▲zu▼Auswahl, und drücken Sie die Taste OK, um die

Wiedergabe zu starten bzw. um den Ordner zu öffnen. Drücken Sie die Taste |►, um die Dateien

in Vollbildansicht abzuspielen. Drücken Sie während der Vollbildansicht die Taste OK, um das

Navigationsmenü unten am Bildschirm einzublenden, oder drücken Sie die Taste ■, um zur Dateiliste zurückzukehren.

Foto

Fotos betrachten

Drücken Sie die Tasten ◀▶, um die gewünschte Option im Menü zu wählen, und drücken Sie die Taste OK, um sie auszuführen.

Drücken Sie die Tasten ◀▶, um die gewünschte Funktion im Menü zu wählen, und drücken Sie die Taste OK, um sie auszuführen.

Wiederholen: Wählen Sie eine der Wiederholfunktionen Repeat All (Alles wiederholen), Repeat 1 (Aktuelles wiederholen) und Repeat None (Aus).

Musik: Zum Abspielen bzw. vorübergehenden Anhalten einer Hintergrundmusik.

Wiedergabeliste: Zeigt die Wiedergabeliste an, aus der Sie das gewünschte Foto auswählen können.

Info: Zeigt Informationen zur aktuellen Datei an. Drehen: Zum Drehen des Fotos im oder gegen den Uhrzeigersinn.

Zoom +/- : Vergrößert bzw. verkleinert die Ansicht.

Ansicht verschieben: Verschiebt den vergrößerten Bildausschnitt.

Musik

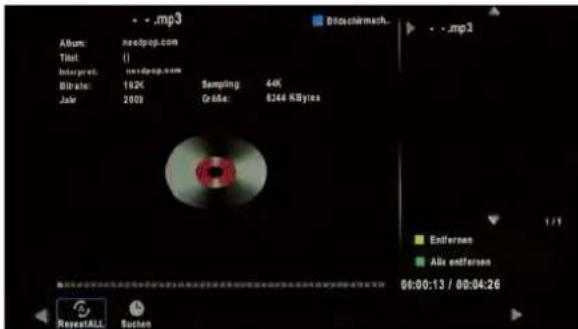

Musik abspielen

Album: nacqpop.com Title: () Interpret: nacqpop.com File site: 192K Sampling: 4.6K Jade: 3008 Grade: 5244 KBytes - - .mp3 Blockchainsh... - - .mp1 Entferen Alex entferen 06:00:13 / 00:04:26 RepeatALL Sucken

Drücken Sie die Tasten ◀▶, um die gewünschte Option im Menü zu wählen, und drücken Sie die Taste OK, um sie auszuführen.

Drücken Sie die Tasten ▲/▼, um die gewünschte Musik auszuwählen und anschließend die Taste OK, um sie abzuspielen.

Wiederholen: Wählen Sie eine der Wiederholfunktionen Repeat All (Alles wiederholen), Repeat 1 (Aktuelles wiederholen) und Repeat None (Aus).

Zeitsuche: Spielt die Musik ab der festgelegten Spielzeit ab. Drücken Sie die Taste OK, um die Zeittabelle einzublenden, und wählen Sie mithilfe der Tasten ◀▶▲▼ die gewünschte Wiedergabeposition.

Geben Sie die Zeit mit den Zifferntasten auf der Fernbedienung ein. Wählen Sie anschließend "OK", und drücken Sie die Taste OK, um die Suche zu starten.

Screen Saver (Bildschirmschoner): Drücken Sie die BLAUE Taste, um den Bildschirmschoner zu aktivieren. Drücken Sie sie erneut, um ihn zu beenden.

Film

Film abspielen

Drücken Sie die Tasten ◀▶, um die gewünschte Option im Menü zu wählen, und drücken Sie die Taste OK, um sie auszuführen.

Wiederholen: Wählen Sie eine der Wiederholfunktionen Repeat All (Alles wiederholen), Repeat 1 (Aktuelles wiederholen) und Repeat None (Aus).

Pkt A-B: Legen Sie einen Abschnitt innerhalb des Films zur Wiedergabe fest. Punkt A ist der Anfang des Abschnitts, Punkt B das Ende des gewünschten Abschnitts. Drücken Sie OK zum Abbrechen.

Wiedergabeliste: Zeigt die Wiedergabeliste an.

Info: Zeigt Informationen zur aktuellen Filmdatei an.

Slow (Zeitlupe): Gibt den Film in Zeitlupe wieder. Drücken Sie ▶, um ihn wieder mit normaler Geschwindigkeit abzuspielen.

Step (Einzelbildwiedergabe): Option zur Einzelbildwiedergabe (mehrmals drücken).

Zeitsuche: Spielt den Film ab der festgelegten Spielzeit ab. Zoom +/- : Vergrößert bzw. verkleinert die Ansicht.

Seitenverhältnis: Hier stellen Sie das Seitenverhältnis des dargestellten Bildes ein.

Ansicht verschieben: Verkleinerte Filmansicht.

Text

Textdateien anzeigen

Drücken Sie die Tasten ◀▶, um die gewünschte Option im Menü zu wählen, und drücken Sie die Taste OK, um sie auszuführen.

Vorige/nächste Seite: Springt zur vorigen bzw. nächsten Seite.

Voriges/Nächstes: Springt zur vorigen bzw. nächsten Datei. Stop: Beendet das automatische Weiterblättern der Seiten.

Musik: Zum Abspielen bzw. vorübergehenden Anhalten einer Hintergrundmusik.

Wiedergabeliste: Zeigt die Wiedergabeliste an. Info: Zeigt Informationen zur aktuellen Textdatei an.

EPG-Menü (nur bei DVB-T)

Drücken Sie die Taste GUIDE, um den elektronischen Programmführer einzublenden.

Drücken Sie die BLAUE Taste, um den oberen Tabellenteil gelb zu markieren, und drücken Sie die Tasten ◀/▶, um eine der Optionen SENDER oder UHRZEIT auszuwählen.

Sendungen nach UHRZEIT

Programmführer Zeit 20 Jul 13:11 1 BBC ONE BBC News 2 BBC TWO This Land 3 BBC THREE This Is BBC THREE 4 BBC NEWS 24 BBC News 5 BBCI BBCI 6 CBBC Channel Raven

Drücken Sie die Tasten ▲/▼, und markieren Sie das Datum. Drücken Sie anschließend die Tasten ◀/►, um das gewünschte Datum auszuwählen, an dem Sie die Programmvorschau einsehen möchten (7-Tage-Ansicht).

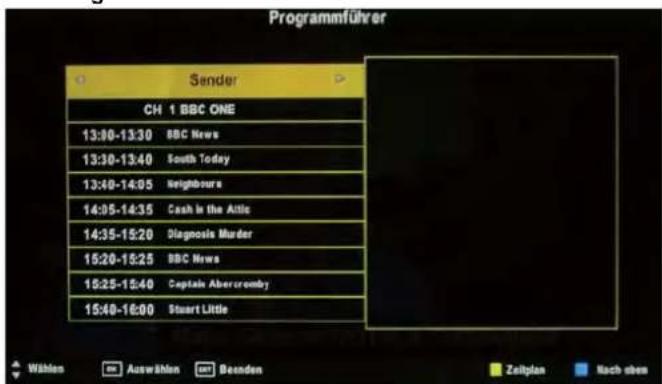

Sendungen nach SENDER

Programmführer Sender CH 1 BBC ONE 13:30-13:30 BBC News 13:30-13:40 South Today 13:40-14:05 Neighbours 14:05-14:35 Cash is the Attic 14:35-15:20 Diagnosis Murder 15:20-15:25 BBC News 15:25-15:40 Captain Abercromby 15:40-16:00 Stuart Little

Drücken Sie die Tasten ▲/▼, und markieren Sie die Senderoption. Drücken Sie anschließend die Tasten ◀/▶, um den Sender auszuwählen, den Sie sehen möchten.

Erinnern (nur im EIN-MODUS verfügbar): Drücken sie die GRÜNE Taste, um das Menü "Erinnern" einzublenden, und legen Sie die Uhrzeit fest, zu der die Sendung beginnt. In diesem Fall schaltet das Fernsehgerät automatisch zur eingegebenen Uhrzeit auf den betreffenden Sender um.

Zeitplan: Drücken Sie die GELBE Taste, um die Zeitplanliste anzuzeigen.

Nach oben: Drücken Sie die BLAUE Taste, um wieder in den oberen Teil der Tabelle zu gelangen und diesen zu markieren.

Bedienung des DVD-Teils

Bedienung - Grundlagen

Drücken Sie die Taste Power am Fernsehgerät oder auf der Fernbedienung, und wählen Sie die Signalquelle "DVD" durch Betätigen der Taste TV/AV (SOURCE), um auf DVD-Betrieb umzuschalten. Wenn Sie keine DVD eingelegt haben, erscheint die Nachricht „NO DISC“ (Keine Disk eingelegt). Legen Sie eine Disk wie abgebildet in das DVD-Laufwerk ein. Berühren Sie niemals die Oberfläche. Halten Sie die Disk nur am Rand mit Ihren Fingern und schieben Sie die Disk in den Schlitz ein. Anschließend wird die Disk automatisch eingezogen.

Um die Disk auszuwerfen, drücken Sie die Taste EJECT am Fernsehgerät oder die Taste " auf der Fernbedienung.

DVD-EINRICHTUNGSMENÜ

Im DVD-Einrichtungsmenü können Sie die Parameter des DVD-Moduls individuell einstellen.

DVD-Einrichtungsmenü öffnen

Drücken Sie die Taste Menu auf der Fernbedienung, und wählen Sie das Funktions Menü aus. Blättern Sie nach unten, und wählen Sie die Option DVD Setup (DVD-Einstellungen). Im DVD-Einrichtungsmenü können Sie mithilfe der Tasten ◀▶ oben im Menü navigieren und den Cursor mit den Tasten ▲▼ auf- und abwärts durch die Menüs bewegen.

Mannsprache Deutsch Außerprachen Deutsch Unteritelsprachen Gestamt Mand Anseigeldauer 450 Land Deutschland DVD Setup Näfer Zurück Auss-Wien Sweden

Seite Allgemeine Einstellung Tv-Monitor Wide Norm/PS Görs-Saracho CER Norm/LS Scr Saver Ein Breit Letzter Spolcher Ein Einstellung Zoll-V. Smart entertainment To-App-Modina Internet.

DVD-Einrichtungsmenü beenden

Blättern Sie auf der Seite "General Setup" (Grundeinstellungen) nach unten, wählen Sie die Option "Exit Setup" (Einrichtungsmenü beenden), und drücken Sie die Taste OK.

Allgemeine Einstellungen

TV-Monitor

Norm/Ps

Sie können diese Option verwenden, um ältere Filme zu sehen, die mit dem Bildseitenverhältnis 4:3 aufgezeichnet wurden. Breitbildaufnahmen werden zwar angezeigt, aber einige Teile werden abgeschnitten.

Norm/Lb

Sie können diese Option verwenden, um ältere Filme zu sehen, die mit dem Bildseitenverhältnis 4:3 aufgezeichnet wurden. Breitbildaufnahmen werden zwar angezeigt, aber am oberen und unteren Bildrand erscheinen schwarze Balken.

Wide

Wir empfehlen, diese Einstellung zu verwenden, da Ihr Fernsehgerät einen Breitbildschirm besitzt und das Bild stets richtig anzeigt, unabhängig vom Bildseitenverhältnis, mit dem der DVD-Spielfilm aufgenommen wurde.

Seite Allgemeine Einstellung -- Tv - Monitor Wide Norm/Pa Osd-Sprache CER Norm/3b Scr Saver Ein Breit Letzter Speicher Ein Einstellung Zum V. smart entertainment Tv-Anz-Modus Elast

OSD-Sprache

Über diese Option stellen Sie die Sprache für das Bildschirmmenü ein.

Seite Allgemeine Einstellung Iv-Monitor Wide Osd-Sprache GER English Ser Saver Ein Franzensch Letzter Spelcher Ein Deutsch Einstellung Zum V. Spanish Italianisch Portug. Osd-Sprache Auswahlen

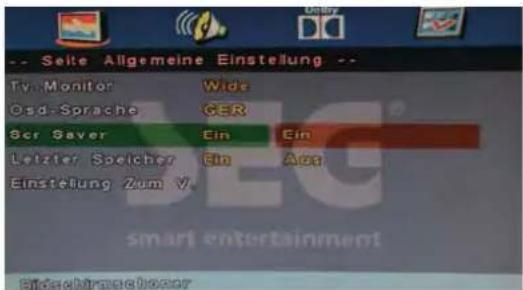

Bildschirmschoner \*Uet"Ucxgt+

Aktiviert den Bildschirmschoner. Der Bildschirmschoner erscheint, wenn die Wiedergabe angehalten oder länger als 3 Minuten auf Pause gesetzt wird. Er kann den Bildschirm vor Beschädigung schützen.

• Ein (Bildschirmschoner aktiviert)

• Aus (Bildschirmschoner deaktiviert)

Seite Allgemeine Einstellung Tv. Monitor Wide Osd-Sprache GER Gcr Saver Ein Ein Letzler Spelcher Ein Aar Einstellung Zum V. smart entertainment Biechirnachoser

Letzter Speicher

Wenn Sie diese Option aktivieren, wird die Wiedergabe an der Position fortgesetzt, wo Sie sie zuletzt beendet haben (um z.B. auf Fernsehempfang umzuschalten).

• EIN (aktiviert die Speicherung der letzten Wiedergabeposition der Disk)

• AUS (deaktiviert die Speicherung der letzten Wiedergabeposition der Disk)

Seite Algemeine Einstellung -- Tv-Monitor Wide Osd-Sprache FER Scr-Soyer Ein Letzter Speicher Ein Ein Einstellung Zum V. Avo smart entertainment Letzter Speicherstatus Arew.

Audioeinstellung

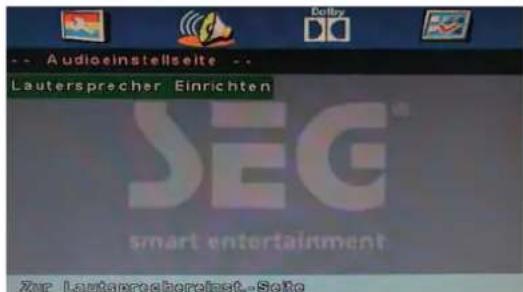

Lautsprechereinstellungen (Lautsprecher einrichten)

Drücken Sie die Taste ▼, um die

Lautsprechereinstellseite zu öffnen, und

drücken Sie OK, um die verfügbaren Optionen anzuzeigen.

Audioeinstellseite Lautersprecher Einrichten SEG® smart entertainment Zur Laatsprechereinst.-Soko

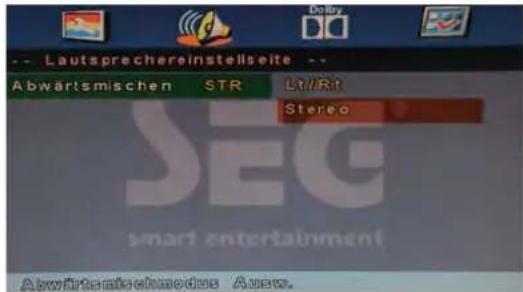

Abwärtsmischen

LT/RT

Wurde die eingelegte Disk mit Mehrkanal-Ton aufgezeichnet, erfolgt die Tonausgabe des linken und rechten Kanals.

Stereo

Wurde die eingelegte Disk mit Mehrkanal-Ton aufgezeichnet, erfolgt die Tonausgabe in Stereo.

-- Lautsprechereinstellseite -- Abwartsmischen STR Lt/RT Stereo SEG smart entertainment Abwartamtechmodus Ausw.

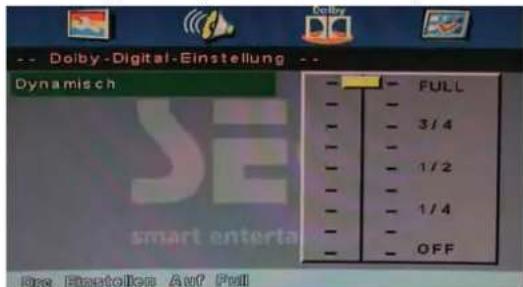

Dolby-Digital-Einstellung

Dynamisch

Über diese Option stellen Sie die Komprimierung für die Tonausgabe ein (Lautstärkenverhältnis).

Dolby-Digital-Einstellung Dynamisch FULL 3/4 1/2 1/4 OFF Bra. Einstellten Auf Pull

Bevorzugten Einst. Ausw.

Seite Bevorzugten Einst. -- Tv-Modell PAL Mit Pal-Format Audio GER Multi Untertitel GER Mit Nose-Format Diskette Menu GER Sperrfunktion Kennwort Grundeln: Tv-Standard Einstellen

Dieses Menü ist nur bei gewählter Signalquelle DVD anwählbar, wenn keine DVD eingelegt oder die DVD-Wiedergabe angehalten wurde.

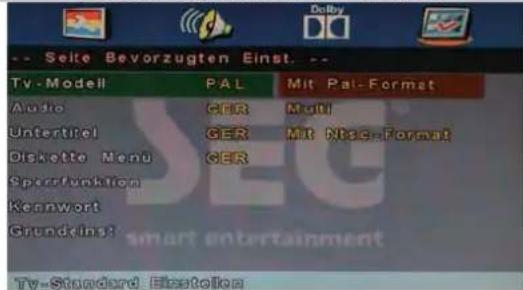

TV-Modell

PAL

Sie können Option zur Wiedergabe einer PAL-kompatiblen DVD-Disk verwenden (siehe das Etikett oder den Beileger der Disk).

MULTI

Wir empfehlen Ihnen, diese Option zu verwenden, da der DVD-Player die Fernsehnorm automatisch an die eingelegte Disk anpasst.

NTSC

Sie können diese Option zur Wiedergabe einer NTSC-kompatiblen DVD-Disk verwenden (siehe das Etikett oder den Beileger der Disk).

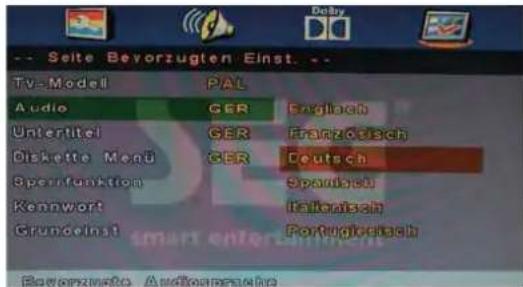

Audio

Wählen Sie die Synchronsprache, in der die DVD-Inhalte abgespielt werden sollen. Diese Option ist nur verfügbar, wenn die gewählte Sprache auf der Disk vorhanden ist.

Seite Bevorzugten Einst. -- Tv-Modell PAL Audio GER Englisch Untertitel GER Französch Diskette Menu GER Deutsch Sperrfunktion Spandisch Konnwort Italienisch Grundelnst Portugalisch Bevorzugten Audioresponse

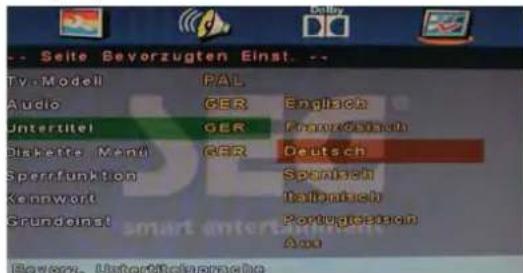

Untertitel

Wählen Sie die Sprache für die Untertitel aus, die Sie einblenden möchten. Diese Option ist nur verfügbar, wenn Untertitel auf der Disk vorhanden sind.

Seite Bevorzugten Einst. -- Tv-Modell Audio Untertitel Diskette, Mind Sperrfunktion Kennwort Grundensat PAL GER GER GER Deutsch Sprenlich Italienlich Portugazione Aoo Beverz. Untertifikationscha

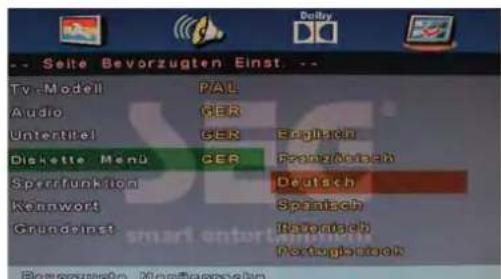

Diskette Menü

Wählen Sie die Sprache, in der das Disk-Menü angezeigt werden soll. Diese Option ist nur verfügbar, wenn die gewählte Sprache auf der Disk vorhanden ist.

Seite Bevorzugten Einst Tv-Modell PAL Audio GER Untertitel GER Engitteln Diskette Menu CER Sportswisch Sperrfunktion Deutsch Keinwort Spentach Grundelnst Iberutsch Portugarnon Beverzuerte Monteporrisch

Sperrfunktion

Diese Option ist nur verfügbar, wenn diese Funktion auf der Disk vorhanden ist.

Über die Kindersicherung können Sie eine Klassifikation gemäß des Alters vorgeben. Wählen Sie z.B. die Option PG, damit Disks mit einer höheren Klassifikation nicht abgespielt werden.

•Einstellen Für Kinder

• Einstellen Auf G
• Einstellen Auf PG

• Einstellen Auf PG 13

- Einstellen Auf PGR

- Einstellen Auf R

- Einstellen Auf NC 17

• Einstellen Auf Ab 18 Jahren

Seite Bevorzugten Einst. -- Tv. Mabel PAL 1000000 Audio GER 2 G Untertitel GER 5 PG Diskotte Menu GER 4 PG 18 Sperrfunktion 6 PGR Kewwert 6 G Grundstück 7 N3017 Erwachsener Erfeldung für Storkekreis

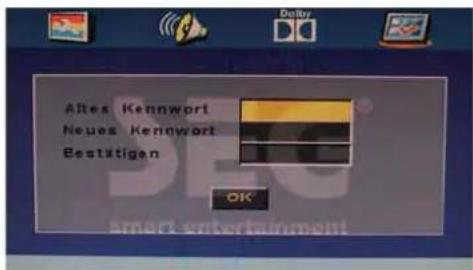

Kennwort

Das Kennwort dient zum Sperren bzw. Freigeben von Inhalten, die zunächst von der Kindersicherung gesperrt wurden.

Hinweis: (Das voreingestellte Kennwort lautet 123456)

Seite Bevorzugten Einst. -- Tv-Modell PAL Audio GER Untertitel GER Dichte Mond GER Apprentstation Kennwert Andern Grundelnst smart entertainment @www. password

Altes Kennwort Neues Kennwort Bestätigen OK

Grundeinstellungen

Wählen Sie diese Option, um alle DVD-spezifischen Parameter auf die werksseitig voreingestellten Standardwerte zurückzusetzen.

Seite Bevorzugten Einst. -- Tv-Model PAL Audio GER Untertitel GER Diskette Monfi GER Sprenfunktion Koenwort Grundeinst Reset Werke, Einstel, Laden

Informationen zu Disks

Titel

Im Allgemeinen werden Fotos und Musik auf einer DVD komprimiert in mehreren Abschnitten, genannt „Titel“, abgespeichert.

Kapitel

Titel auf einer DVD werden in kleinere Einheiten, genannt Kapitel, unterteilt. Meistens besteht ein Titel aus einem oder mehreren Kapiteln, die zur vereinfachten Suche nummeriert sind. Es gibt aber auch Disks ohne Kapitel.

Stück

Eine Dateneinheit (Bild oder Musik) auf einer CD. Die einzelnen Stücke sind zur vereinfachten Suche durchnummeriert.

Disks pflegen

Video-Disks, die hochauflösende Daten enthalten, bedürfen einer besonderen Pflege.

1. Halten Sie die Disk am Rand bzw. mit einem Finger im Loch in der Mitte. Berühren Sie niemals die Oberfläche.

2. Biegen oder drücken Sie die Disk nicht.

1. Setzen Sie Disks nicht direkter Sonneneinstrahlung oder anderen Wärmequellen aus. Bewahren Sie die Disks aufrecht stehend in einem Regal unter trockenen Bedingungen auf.

Vermeiden Sie:

Direktes Sonnenlicht

Hitze oder Wärme

Extreme Luftfeuchtigkeit

Reinigen Sie die Disk-Oberfläche mit einem trockenen, weichen Tuch. Reiben Sie die Disk-Oberfläche sanft von der Mitte nach außen zum Rand. Verwenden Sie zur Reinigung keinesfalls Verdünner, Spiritus, chemische Lösungsmittel oder Sprays.

Anderenfalls kann die Disk-Oberfläche dauerhaft beschädigt werden.

Fehler eingrenzen und beheben

Auftretende Probleme können Sie anhand der folgenden Tabelle eingrenzen und lösen:

SYMPTOM LÖSUNG
Kein Bild, kein Ton	Stellen Sie sicher, dass der Fernseher richtig angeschlossen ist. Überprüfen Sie, ob der Fernseher mit einer funktionierenden Steckdose verbunden ist. Vergewissern Sie sich, dass die Stromversorgung eingeschaltet ist.
Kein Bild	Schalten Sie den Fernseher ein. Überprüfen Sie alle Kabelverbindungen. Stellen Sie sicher, dass die Antenne bzw. die externen Zusatzgeräte richtig angeschlossen sind. Drücken Sie die Taste SOURCE, um eine andere Signalquelle auszuwählen. Schalten Sie den Fernseher ein- oder aus.
Keine Tonwiedergabe	Drücken Sie die Taste MUTE, um die Stummschaltung ggf. zu deaktivieren. Schalten Sie auf einen anderen Sender um, um zu sehen, ob das Problem fortbesteht. Drücken Sie die Taste V+, um den Ton lauter zu stellen.
Kein Bild bei bestimmten Sendeern Stellen Sie sicher, dass Sie den richtigen Sender eingestellt haben. Richten Sie die Antenne aus.
Keine Farbe bei bestimmten Sendeern (Schwarzweißbild)	Sehen Sie nach, ob das Problem bei anderen Sendeern ebenfalls besteht. Wahlen Sie die geeignete Fernsehnorm, und überprüfen Sie die Bildeinstellungen.
Verschneites Bild, Geisterbilder	Stellen Sie sicher, dass die Antenne richtig angeschlossen ist. Stellen Sie sicher, dass die Antenne intakt ist. Versuchen Sie, die Antenne anders auszurichten oder an einem anderen Ort aufzustellen.
Disk wird nicht eingezogen	Sie müssen die Signalquelle DVD wählen. Wahlen Sie mithilfe der Taste SOURCE die Signalquelle DVD.
Am Bildschirm erscheint die Nachricht "NO DISC" (keine Disk eingelegt)	Die Disk wurde falsch eingelegt. Die blanke (spiegelnde) Seite der Disk muss zu Ihnen gerichtet sein.
	Die Disk ist beschädigt oder verschmutzt. Überprüfen Sie die Disk. Falls sie beschädigt ist, müssen Sie sie entsorgen. Ist sie verschmutzt, siehe die Seite "Disks richtig handhaben".
Bild "friert ein" oder enthält grobe Muster	Die Disk ist beschädigt oder verschmutzt. Siehe die Seite "Disks richtig handhaben".
Bestimmte Disk-Befehle funktionieren nicht.	Möglicherweise unterstützt die eingelegte Disk die gewünschte Funktion nicht. Lesen Sie die zur Disk beiliegenden Informationen.

Falls keiner der o.a. Lösungsansätze Hilfe verschafft, schalten Sie den Fernseher aus und anschließend wieder ein. Sollte dies auch nicht helfen, wenden Sie sich an unseren Kundendienst.

HINWEIS: Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Servicetechnikern durchgeführt werden. Öffnen Sie niemals das Gehäuse des Fernsehgerätes, da im Gehäuseinnern lebensgefährliche Hochspannung zu finden ist, die u.U. auch Brände verursachen kann.

TECHNISCHE DATEN

Die technischen Daten Ihres Fernsehgerätes können von den hier beschriebenen abweichen, da wir uns im Rahmen technischer Verbesserungen und Weiterentwicklung vorbehalten, sie zu ändern.

Technische Spezifikationen des Fernsehgerätes

Fernsehnorm	PAL/BG/DK/I
Tonübertragungsnorm BG/DK/I
Bildschirmgröße	21,6" (Bildschirmdiagonale)
Auflösung	1366 x 768 Pixel (RGB)
Antenneneingang	75 Ohm (unsymmetrisch)
Audio-Ausgangsleistung	2 x 3 W
Stromversorgung	12 V DC; 5,0 A
Leistungsaufnahme	32 W
Leistungsaufnahme bei Standby	< 1 W
Gewicht	4

DVD-Signal: NTSC, PAL (Regionalcode 2)

Achtung!

In diesem Gerät wird ein Laser der Klasse 1 verwendet. Das Produkt verwendet einen sichtbaren Laserstrahl, der gefährliche Strahlung aussenden kann. Gebrauchen Sie den Player nur wie in der Bedienungsanleitung angegeben.

Technische Daten der Fernbedienung

Typ Infrarot
Reichweite 5m
Empfangswinkel 30°	(horizontal)
Batterien 2 Stück 1,5	V, Größe AAA
Abmessungen 48 x 1	93 x 20 mm
Gewicht 120 Gramm	(ohne Batterien)

Wandmontage

1. Zuerst müssen Sie den Standfuß abmontieren. Legen Sie den Fernseher flach auf eine gepolsterte Unterlage.
2. Entfernen Sie die fünf Schrauben auf der Rückseite des Fernsehers, um das noch befestigte Teil des Standfußes zu lösen.
3. Entfernen Sie den Standfuß und die Schrauben, und verwahren Sie alles an einem sicheren Ort.
4. Montieren Sie den Fernseher mit vier Schrauben auf die VESA-Halterung.

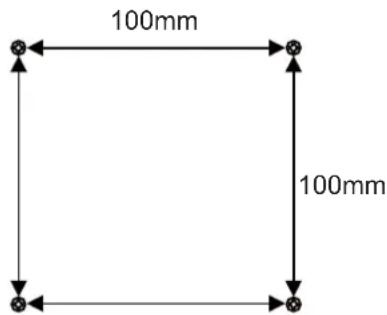

Dieses Gerät ist VESA-kompatibel und kann mit einem VESA-Wandmontagekit mit einer Aufnahme von 100 x 100 mm befestigt werden. Befestigen Sie das Gerät gemäß der Anweisungen des Wandmontagekits (optionales Zubehör).

4 Bohrungen, Schraubengröße M4 x 10

Hinweis:

Dieses Gerät ist nicht für den Einsatz an Bildschirmarbeitsplätzen, gemäß BildscharbV, bestimmt.

Entsorgung von Altgeräten

Richtige Entsorgung des Produktes

Dieses Symbol bedeutet, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Sie sind für das Recycling und die getrennte Entsorgung von Altgeräten verantwortlich. Geben Sie Altgeräte an die dafür eingerichteten Sammelstellen zurück. Um

heraw Zürdän Produkt recyclen können, wenden Sie sich an Ihre örtliche Müllabfuhr oder die Umweltbehörde.

Der durchgestrichene Abfalleimer bedeutet, dass Batterien bzw. Akkus nicht über den Hausmüll entsorgt und an dafür eingerichteten Sammelstellen abgegeben werden müssen.

Hg Cd Pb

Falls die Batterie bzw. der Akku einen höheren als laut Batterieverordnung 2006/66/EC zulässigen Anteil Blei (Pb), Quecksilber (Hg) und/oder Cadmium (Cd) enthält, müssen unter dem durchgestrichenen Abfalleimer die chemischen Symbole für Blei (Pb), Quecksilber (Hg) und Cadmium (Cd) abgedruckt werden.

Durch die umweltgerechte Entsorgung der Batterien tragen Sie aktiv zum Umweltschutz bei und helfen, dass unser Planet und die Menschheit gesund bleiben.

Für Detailinformationen zur umweltgerechten Entsorgung und Recycling wenden Sie sich an Ihre Müllabfuhr, die städtischen Recycling-Stellen oder an Ihren Fachhändler.

Dieses Gerät entspricht den Europäischen Richtlinien hinsichtlich Sicherheit und Störfestigkeit.

Es erfüllt die folgenden EU-Richtlinien:

En55013:2001+A1:2003+A2:2006

EN55020: 2007

EN61000-3-2: 2006 EN61000-3-3:1995+A1:2001+A2:2005

EN55022:2006(CLASS-A)

EN55024:1998+A1:2001+A2:2003

Hersteller:

Schmid Electronics GmbH

In Dürrfeldslach 3

D-66780 Rehlingen-Siersburg (Deutschland)

Fon: [phone]

Fax: [phone]

Vorderseitige Gehäuseblende austauschen

Hinweis: die folgenden Abbildungen dienen nur als Referenz.

Vorderseitige Abdeckung abnehmen

Legen Sie das Fernsehgerät auf eine ebene und stabile Oberfläche mit der Vorderseite nach oben gerichtet und entfernen Sie die Gehäuseabdeckung in dem Sie diese vom Fernsehgerät weg ziehen.

Vorderseitige Gehäuseblenden arretieren

1. Legen Sie das Fernsehgerät auf eine ebene und stabile Oberfläche mit der Vorderseite nach oben gerichtet.

2. Richten Sie die neue Gehäuseabdeckung mit dem Fernsehgerät aus, sodass die Nasen in die dafür vorgesehen Aussparungen greifen können. Drücken Sie sie vorsichtig herab, bis die Abdeckung einrastet und fest sitzt.

Herstellergarantie

Wir freuen uns, dass Sie sich für den Kauf eines modernen Gerätes unseres Hauses entschieden haben und wünschen Ihnen viel Spaß mit diesem Produkt. Die Fertigung von solchen Geräten ist ein komplexer Vorgang, den wir durch ständige Qualitätskontrollen begleiten. Dadurch können wir die hohe Qualität unserer Produkte gewährleisten. Für den Fall, dass Sie dennoch eine berechtigte Beanstandung haben, gewähren wir eine Garantie für die Dauer von 2 Jahren ab Kaufdatum nach den nachfolgenden Bedingungen:

1. Diese Garantie berührt nicht Ihre gesetzlichen Gewährleistungsansprüche als Verbraucher gegenüber dem Verkäufer. Diese Rechte werden durch diese von uns gewährte Herstellergarantie nicht eingeschränkt.
2. Die von uns gewährte Herstellergarantie hat nur Gültigkeit für den privaten Gebrauch des Gerätes und innerhalb der Bundesrepublik Deutschland.
3. Die Garantiedauer beträgt 2 Jahre ab Kaufdatum.
4. Während der Garantiedauer umfasst die kostenlose Leistung nach unserer Wahl die Instandsetzung Ihres Gerätes oder den Austausch gegen ein gleichwertiges Gerät, die bei uns anfallenden Arbeitslöhne, sowie Materialkosten und Transportkosten des Gerätes innerhalb der Bundesrepublik Deutschland.
5. Möchten Sie eine Beanstandung geltend machen, so empfehlen wir Ihnen grundsätzlich, sich zunächst mit unserer Hotline in Verbindung zu setzen. Zur Instandsetzung des Gerätes senden Sie dieses bitte mit beiliegender Retourenkarte an unser Servicecenter. Eine kurze Beschreibung Ihrer Beanstandung wäre sehr hilfreich und unterstützt die rasche Serviceabwicklung (Reparatur und Rücklieferung) des Gerätes.

Unsere Hotline erreichen Sie unter der folgenden Servicenummer

0180 / 3 73 40 00

(Festnetzpreis: 0,09 Euro / Min., Mobilfunkpreis max. 0,42 Euro, as-id.de)

oder per E-mail:

oder schreiben Sie uns:

Sertronics GmbH

Ostring 60

D-66740 Saarlouis-Fraulautern

sertronics SERVICE FOR ELECTRONICS

1. Die Retourenkarte füllen Sie bitte wie folgt aus:

Im Feld „Absender“ tragen Sie bitte Ihren kompletten Namen mit Anschrift und Postleitzahl ein. Die Empfängeranschrift ist schon auf dem Retourenaufkleber vorgedruckt. Kleben Sie den Retourenaufkleber gut sichtbar auf dem Paket auf. Das verpackte Gerät übergeben Sie bitte einem Paketzusteller „Deutsche Post“ bzw. einer Abgabestelle „Deutsche Post“. Um das Produkt auf dem Transport optimal zu schützen, sollten Sie möglichst die Originalverpackung nutzen. Erkennbar nicht transportsicher verpackte Geräte können wir leider nicht annehmen. Mit dem Retourenaufkleber ist die Einsendung für Sie kostenlos. Die Kosten für die Rücklieferung des Gerätes übernehmen wir für Sie.

1. Bitte erbringen Sie den Kaufnachweis. Hierzu genügt das Original des Kassenzettels, welches Sie dem Gerät bei der Einsendung beifügen. Ohne Kaufnachweis können wir leider keine kostenlosen Garantieleistungen erbringen. Geht uns ein Gerät ohne Kaufnachweis zu, erhalten Sie von uns einen Kostenvoranschlag für die Reparatur. Entscheiden Sie sich gegen eine Reparatur, so liefern wir das Gerät an Sie zurück. Für den Transport und die Ausarbeitung des Kostenvoranschlags müssen wir Ihnen in diesem Falle eine Pauschale in Rechnung stellen.

2. Ausgetauschte Teile verbleiben in unserem Servicezentrum und werden nach unserem Ermessen vernichtet.

3. Die Garantie erlischt, wenn das Gerät von Ihnen oder einem nicht von uns autorisierten Dritten geöffnet und/oder Veränderungen an dem Gerät vorgenommen worden sind.

4. Kein Garantieanspruch besteht:

■ bei unsachgemäßer Behandlung
■ bei mechanischer Beschädigung des Gerätes von außen
■ bei Transportschäden
■ bei Bedienungsfehlern
■ bei Aufstellung des Gerätes in Feuchträumen oder im Freien
■ bei Verschleiß (z.B. Batterien, Akku, u.ä.)
■ bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind
■ bei übermäßiger Nutzung, insbesondere bei anderer als privater Nutzung
■ bei Missachtung der Bedienungsanleitung
■ wenn das Gerät keinen technischen Defekt aufweist
■ bei Pixelfehlern die innerhalb der in der ISO Norm 13406-2 (Pixelfehlerklasse II) festgelegten Toleranzen liegen.
■ wenn Typenschild und / oder Seriennummer entfernt wurden.

1. Zur Verifizierung Ihres Anspruches und, um eine zeitnahe Bearbeitung zu gewährleisten, senden Sie uns bitte in jedem Fall den gesamten Verpackungsinhalt inklusive aller Zubehörteile zu. (z.B. Fernbedienung, Ständer, Wandhalterungen, A/V-Kabel usw.)

2. Die Garantie umfasst keine weitergehende Haftung unsererseits, insbesondere keine Haftung für Schäden, die nicht am Gerät selbst entstanden sind oder die durch den Ausfall des Gerätes bis zur Instandsetzung entstehen (z.B. Wegekosten, Handlingkosten, etc.). Unsere gesetzliche Haftung, insbesondere nach dem Produkthaftungsgesetz, wird hierdurch nicht eingeschränkt oder ausgeschlossen.

3. Von uns erbrachte Garantieleistungen verlängern die Garantiefrist von 2 Jahren ab Kaufdatum nicht, auch nicht hinsichtlich eventuell ausgetauschter Komponenten.

SERFONICS

D-66740 Saarloius-Frauaterin

Ostirling 60

Sertronics GmbH

oder schelberen Sie uns

Unsure Holthe erreichen Sie unter der folgenden Servicenummer

des Gerätes eingeleitet werden

1. Mochten Sie eine Bearstanding geßend machen, so empfehlen wir Ihnen grund-satzlich, sich zunächst mit unserer Houtine in Verbindung zu setzen. Dort wird man dan gemeinsam mit Ihnen abzümlernen, welche Schritte zur Instandszung

des berates innerhalb der Bundeşepublik Osterreich.

1. Warden der Garandelauer umfasst die kostenlose Leistung nach unserer Wahl die instandesztung Ihres Gerätes oder den Austausch gegen ein gleichwertiges Geräte, die bei uns anfallenden Arbilstohne, sowie Materialkosten und Transportkosten

2. Die Garantelauer betragt 2 Jahre ab kaufdatum.

3. Die von uns gewahre Herstellegarante hat nur gültigkeit für den privaten Ge-

gewahle Herstellegarante nicht eingeschrankt.

1. Diese Garante beruhr nicht Ihre geschätzlichen Gewährleistungspruchte als Verbraucher gegenüber dem Verkaufen. Diese Rechte werden durch diese von uns

Wir freuen uns, dass Sie sich für den Haut eines modernen Gerätes unseres Hauses einschiden haben und wünschen Ihnen viel Spap mit diesem Produk. Die Feitjung von den Fall, dass sie dennoch eine bezeichnete Baatsstaund Gaben, gewathen wir eine begleten. Dadurch konnen wir die hohe qualtet unserer Produkte gewatherten. Für garantie für die Dauer von 2 Jahren ab Kaufaktum nach den nachfolgenden Beidungungen: der den Fäll, dass sie dennoch eine bezeichnete Baatsstaund Gaben, gewathen wir eine

Herstellegarantine

1. Von uns abrachte Garanteleistungen verlangen die Garantiefrist von 2 Jahren ab Kaufdatum nicht, auch nicht hinsichlich eventuell ausgelauschter Komponenien.

2. Die Garantie umassit keine weitergehende Hafung unsererstis, insbesondere durch Auffaul Ausfall des Gerätes bis zur Instandesatz entstehen (z. B. Wegkersten, Handlungkosten, etc.). Unerse gezestliche Hafung, insbesondere nach Prc- durch dukthaftungsgesetz, wird hierdurch nicht eingeschankt oder ausgeschlossen.

3. Zur Verlitzierung Ihres Anspruches und, um eine zestahre Bearbeitung zu geht wahrleistern, senden Sie uns bitte in jedem Fall den gesamen Verpackungsinhalt inklusive alter Zubehortlei zu (z. B. Ferbedienung, Ständer, Wandalterungen, AV-Kabel usw.).

■ bei Pixelleihern die innerhalb der in der ISO Norm 13406-2 (Pixelleiherklasse II) ■ wein Tyrenschuld und / oder Sertennummer entert wurden.

■ bei Missachtuung der Bedienungsneutralung

■ bei übermäßiger Nutzung, insbesondere bei anderer als privater Nutzung

zufhuren sind

bel Stabeder die alt hobere Gewalt Wasser Bützschlag (libersprüping zhiček-

- bei Ausstellung des Gerates in Fuchtraumen oder im Freien - bis Verschlag (2 B. Battozyn Akku 11 3.)

■ bei Transportschaden ■ bei Bedienungstehlen

■ bei mechanischer Beschädigung des Gerätes von außen

1. Kein Garantienpruch besteht:

2. Die Garantie erlisch, wenn das Gerät von Ihnen oder einem nicht von uns auto- risieren Dritten gefittet und/oder Veranderungen an dem Gerät vorgenommen worden sind.

3. Ausgeitauschte Teile verbelichen in unserem Servicezentrum und werden nach un- serm Emessen vernichte.

Bitte EBringen Sie den Kaufachwies. Hierzu genugt das Original des Kasen- zetels, welches Sie dem Gerät bei Einstendung betiugen. Ohne Kaufachwies derat ohne Kaufachwies zu, ethanol Sie von uns einen Kostenvoranschlag für gerat ohne Kauftachwies zuz, ethanol Sie von uns einen Kostenvoranschlag für an Sie zurück. Für den Transport und die Ausarbeitung des Kostenvoranschlags mussen wir Ihnen in diesem Falle eine Pauschale in Rechnung stellen.

1. Bittie erbringen Sie den Kaufachweis. Hierzu genugt das Original des Kassen-

H0

Sertorics AG Fegirrasse 5 CH - 8957 Spretenbach

oder schreiben Sie uns:

043 5080107 Unsure Holthe erleichen Sie unter der folgenden Service numbers:

1. Wahrend der Garantelauser umfasst die kostenlose Leistung nach unserer Wahl die des Gerätes innerhalb des Schweiz.

2. Mochten Sie eine Bearstandung gelend machen, so bitten wir Sie, sich zunächst mit unserer Holting in Verbindung zu setzen. Dort wird man dann gemeinsam mit Ihnen abstimmern, welche Schritte zur Instandesitzung des Gerätes eingelekt werden.

3. Diese Garantie berucht nicht ihre gesetzlichen Gewarleistungsprüche als Verwachter gegenüber dem Verkauter. Diese Recite werden durch diese von uigewahre Herstellegarante nicht eingeschäkk.

4. Die von uns gewahre Herstellegarante hat nur Guliugkeit für den privaten Ge-
5. Die Garantiedauer bertragt 2 Jahre ab Kaufdatum.

Wir freuen uns, dass Sie sich für den Kauf eines modernen Gerates unseres Hauses esincidenen haben und wüwischen Ihnen viel Spass mit diesem Produkter. Die Fertiüng von solvien geräten ist komplexer Vörgan, den wir durch standige Qultaktkontrolfen begleiten. Dadurch konnen wir die hohe Quallat unserer Produkte gewahlsteinen. Für den Fall, dass sie denoch eine berechtigte Beanstanding haben, gewahren wir eine garantie für die Dauer von 2 Jahren ab Kaufdatum nach den nachfolgenden Bedingungen: Garcine für die Dauer von 2 Jahren ab Kaufdatum nach den nachfolgenden Bedingungen:

Herstellegarantine

SERTRONICS

1. Die Garante umfasst keine weitergehende Haftung unsererseits, insbesondere kei de Haftung für Schaden, die nicht am gerät selbst enstanden sind oder die durch tungsgesetz, wird hierdurch nicht eingeschränkt oder ausgeschlossen.

2. Von uns erbrachte Garantieleistungen verlangen die Garantiefrist von 2 Jahren ab Kaufdatum nicht, auch nicht hinschlich eventuell ausgelauscher Komponten.

3. Zur Verlizierung Ihres Anspruches und, um eine zeltache Bearbeitung zu 9e- wahrleisten, senden Sie uns bitte in jedem Fall den gehesten Verparkungsinhalt inklusive alter Zubehortele zu [z. B. Ferredienung, Stander, Wandhatterungen, A/V-Kabel usw.]

■ bei Ausrüstung des Gerätes in Fuchtrumen oder im Freien ■ bei Verstehlss (2. B. Batterieu, Akku, u. al.) ■ bei Schaden, die auf hohere Gewalt, Wasser, Blütschlag, Uberspanung Zurück- zukhöhen sind ■ bei Ubrermassiger Nutzung, insbesondere bei anderer als privater Nutzung ■ bei Missachlung der Bedienungsneutralung ■ werden das Geräte keinen technischen Deferkt zwirwist ■ bei Pixletlethen die innerhalb der in der ISO Norm 13406-2 (Pixletleherklasse II) fesitagsten Tolerzen Liogen ■ wein Typenschlid und /oder Sereinnummer entreft wurden. ■ wein Typenschlid und /oder Sereinnummer entreft wurden.

■ Bel Direbuinagshelern ■ Bel Transportschaden ■ bei mechanischer Beschädigung des Gerätes von aussen ■ bei unsachgemasser Behandlung ■ bei Garantieunspursuch beschelt

1. Ausgetauschte Tiele verbildien in unserem Servicezentrum und werden nach un- serm Emessen vermichtet

2. Die Garante erüsch, wenn das Gerait von Ihnen oder einem nicht von uns auto- risieren Dritten geoffnet und/oder Veränderungen an dem Gerait vorgenommen worden sind.

3. Brite erbringen Sie den Kaufachweis. Hierzu genugt das Original des Kasen- zielek, wechselse Sie dem Geital bei der Eiensdung Beliugen. Ohne Kaufachweis an Sie zurück. Für den Transport und die Ausbereitung des Kostenvoranschlag an Sie zurück. Für den Transport und die Ausbereitung des Kostenvoranschlag die Reparatur Entschialen Sie sich yagen ohne Reparatur, so lefern wir das Ceral der Reparatur Entschialen Sie sich yagen ohne Reparatur, so lefern wir das Ceral an Sie zurück. Für den Transport und die Ausbereitung des Kostenvoranschlag mussen wir Ihnen in diesem Falle eine Pauschale in Rechnung Stellen.

4. Brite erbringen Sie den Kaufachweis. Hierzu genugt das Original des Kasen-

|

| _

一

1

|

| _

一

1

Contents

Schmid Electronics GmbH

In Dürrfeldslach 3

Schmid Electronics GmbH

In Dürrfeldslach 3

CH - 8957 Spreitenbach

Schmid Electronics GmbH

In Dürrfeldslach 3

D-66780 Rehlingen-Siersburg (Germania)

Telefono: [phone]

Fax: [phone]

CH - 8957 Spreitenbach
