MANUALE UTENTE SGYPM910H PIONEER

Configurazione del prodotto 79

Accessori 79

Installazione e rimozione delle batterie 81

Commutazione modalità 84

Accoppiamento / Calibrazione

Accoppiamento con il ciclocomputer 86

Calibrazione dei sensori 88

Preparazione 88

Calibrazione del punto zero 88

Calibratura in modalità misurazione di potenza 89

Specifice e supporto

Risoluzione dei problemi 90

Cura, manutenzione e conservazione 92

Specifiche 93

Questo prodotto è certificato ANT+TM.

Visitare http://www.thisisant.com/dictionary/ per un elenco di prodotti e applicazioni compatibili.

Caratteristiche

Questo prodotto è un sistema di sensori che analizza la pedalata di una bici in tempo reale. Calcola la direzione e l'intensità della forza che agisce sui pedali e calcola l'efficienza della pedalata.

Descrizione dei componenti

Unità di misurazione dello sforzo: • Rileva lo sforzo sulla pedivella e calcula la direzione e l'intensità della forza applicata su diessa.

Magnete: • Utilizzato per rilevare l'angolo della rotazione.

Trasmettitori: Inviano le informazioni dell'unità di misurazione dello sforzo e del magnete al ciclocomputer.

Commutazione delle modalità

Il pulsante nel trasmettitore di destra serve perambiare il systema nelle seguenti modalità.

Modalità monitor di pedalata: utilizzata insieme al ciclocomputer SGX-CA500/CA900. Questa modalità calcula l'efficienza di pedalata e ottimizza al massimo la funzionalità del prodotto.

Nel presente Manuale utente è descritto come esempio il caso in cui l'uso avviene con SGX-CA500.

Modalità misurazione di potenza: utilizzata con un ciclocomputer che supporta ANT+.

Manuali

I manuali del prodotto comprendono un Manuale utente e un Manuale di installazione.

Manuale utente:

Spiega come accoppiare il prodotto al ciclocomputer e calibrare i sensori.

Manuale di installmente:

http://www.pioneer.eu

Spiega in dettaglio i metodi di gestione. Vengono inoltre descritti per riferimento i metodi di installmente del prodotto (per i rivenditori).

Compatibilità

Guarniture

Il prodotto è compatibile con le guarniture seguenti.

Guarniture Commenti

SHIMANO FC-9000 Sono compatibili le lunghezze della pedivella di 165, 167,5, • 170, 172,5, 175 mm e laserie di pedivelle 50-34T 52-36T, 52-38T, 53-39T, 54-42T, 55-42T. *

SHIMANO FC-6800 Sono compatibili le lunghezze della pedivella di 165, 170, • 172,5, 175 mm e laserie di pedivelle 50-34T, 52-36T, 53-39T. *

• Le descrizioni cont∉nute in quello manuale sono per una guarnitura da 170 mm.

L'installazione e la calibrazione del prodotto richiedono tecniche e strumenti specializzati. Se non ancora installato, chiedere al negotio nel quale si è acquistato il prodotto di eseguire l'installazione e la calibrazione.

Configurazione del prodotto

Accessori

Questo prodotto contiene le seguenti parti.

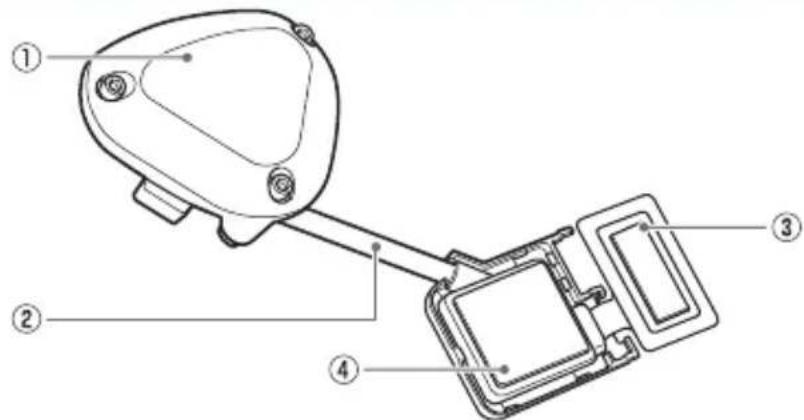

Sensore del monitor di pedalata (lato destro)

① Trasmettitore destro
Cavo di giunzione
3 Unità di misurazione dello sforzo
Scatola di giunzione

Parte del sensore del monitor di pedalata (lato destro)

Per FC-9000
Per FC-6800

Coperchio unità di misurazione dello sforzo x 1

per ciascun tipo

Adattatore anello catena

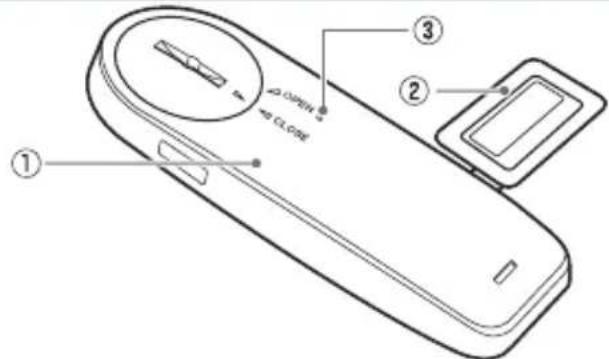

Sensore del monitor di pedalata (lato sinistro)

① Trasmettitore sinistro
② Unità di misurazione dello sforzo
③ LED

Parte del sensore del monitor di pedalata (lato sinistro)

Magnetete

Tip patch x 2 Tipo a braccio (lato destro) Tipo a braccio (lato sinistro)

Altri

Manuale utente (il presente documento)

Scheda di garanzia

Informazioni importanti per l'utente

Batterie (CR2032) x 2

(pre-installato nei sensori sinistro e destro)

Coperchio trasmettitore destro (grigio - metallico)

Viti a testa esagonale (M2.6 x 8mm) x 3

(per il trasmettitore destro × 3

Viti a testa esagonale (M2.6× 5mm)× 3

(di ricambio per il coperchio del trasmettitore destro x 3)

Fascette fermacavo x 10

(per il magnete sinistro x 2, per il magnete destro x 2, di ricambio x 6)

Imbottiture per il montaggio del magnete di · tipo a braccio × 2

Installazione e rimozione delle batterie

Nel prodotto sono pre-installate le batterie. Se le batterie sono quasi esaurite (vedere pagina 90), sostituirle con batterie nuove.

Il prodotto può essere utilizzato come misuratore di potenza ANT+ con i ciclocomputer di altri produttori (modalità misurazione di potenza).

Il prodotto si avvia in modalità monitori di pedalata quando sono installate le batterie.

Per usare il prodotto nella modalità misurazione di potenza, commutare la modalità del sensore (vedere pagina 84).

Sostituire le batterie di entrambi i sensori destro e sinistro contemporaneamente.

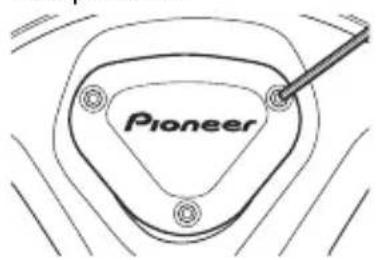

1. Togliere il coperchio.

Fare attenzione a non far cadere o.
perdere la batteria quando si toglie il coperchio.

Trasmettitore destro (viti: 3 x)

Utilizzare una chiave esagonale per allentare la vite (2 mm) e rimuovere il coperchio.

Fare attenzione a non perdere la vita rimossa.

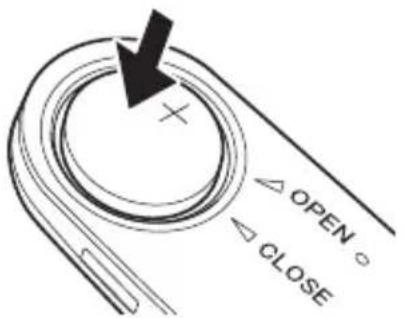

Trasmettitore sinistro

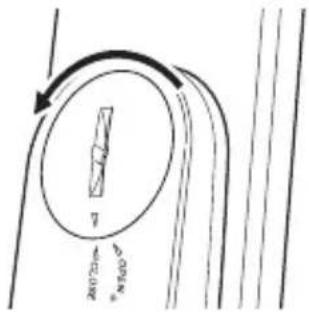

Ruotare il coperchio a sinistra in modo che la freccia triangolare sia rivolta su [OPEN] e rimuoverlo.

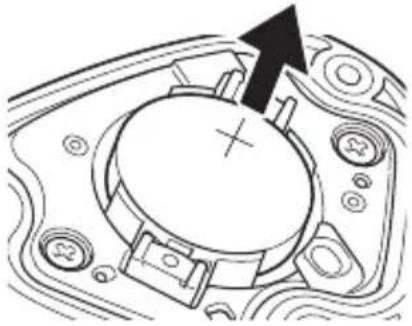

2. Rimuovere la batteria usata.

Trasmettitore destro

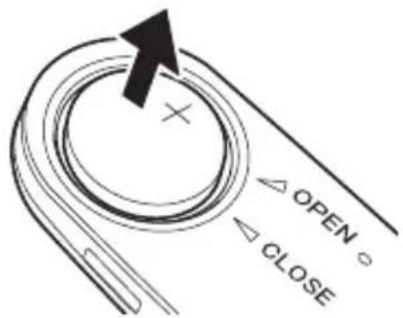

Trasmettitore sinistro

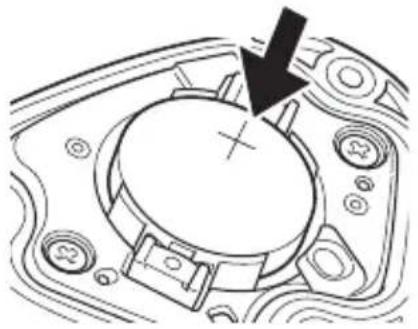

3. Installare la nuova batteria (CR2032).

Trasmettitore destro

Trasmettitore sinistro

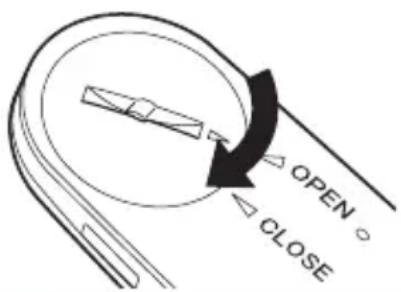

Dopo aver montato la batteria,
posizione il coperchio con la
freccia triangolare rivolta su [OPEN]
e ruotarlo con una moneta su
[CLOSE].

Fare attenzione a non far cadere o perdere la batteria durante l'installazione. Non usare batterie diverse da CR2032. Installare il coperchio stringendo bene per renderlo resistente alle infiltrazioni di acqua.

4. Controllare il display a LED.

Il prodotto si avvia in modalità monitor di pedalata quando sono installate le batterie. Controllare che i LED si illuminano di verde per 10 secondi.

Se, dopo aver installato le batterie, i LED non si accendono per più di 5 secondi, togliere le batterie, attendere più di 1 minuto e installerle di nuovo. Se i LED continuano a non accendersi, la batteria potrebbe essere quasi scarica. Sostituire la batteria con una nuova.

5. Installare il coperchio del trasmettitore destro e serrare le viti per fissarlo in posizione.

Per serrare le viti,utilizzare uno strumento che possa misurare la coppia. Coppia di serraggio:30 cN·m

Installare il coperchio del . trasmettitore e avvitare bene le viti per renderlo resistente alle infiltrazioni di acqua.

Commutazione modalità

Questa sezione describes how to carry out the modalità del sensore.

Non premere il pulsante sul trasmettitore destro nelle calibra il sensore o è visualizzato [Forza anteprima] con il ciclocomputer SGX-CA500.

1. Allentare le viti sul trasmettitore destro e rimuovere il relativo coperchio.

Vedere pagina 81 per rimuovere il coperchio del trasmettitore destro.

1. Avviare i sensori.

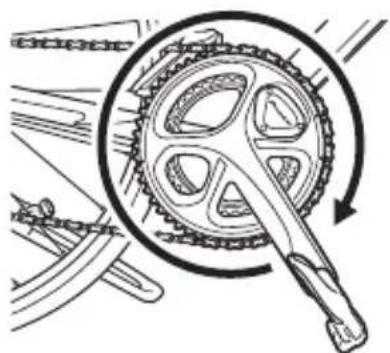

Ruotare la pedivella della bicyclicetta di più di tre giri per avviare il trasmettitore sinistro e destro.

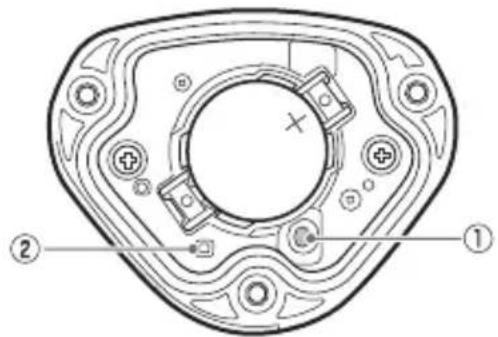

1. Controllare le modalità del sensore.

Premendo il pulsante sul trasmettitore destro per meno di 2 secondi, i LED sul trasmettitore destro lampeggiano con luce verde. Quindi i LED sui trasmettitori di destra e di sinistra lampeggiano nel modo seguente in funzione della modalità effettiva del sensore.

Modalità monitori di pedalata:

I LED si illuminano di verde per 10 secondi.

Modalità misurazione di potenza: I LED si illuminano di arancione per 10 secondi.

① Pulsante
② LED

Se non avviene la sincronizzazione tra i trasmettitori sinistro e destro, i LED lampeggiano rosso 5 volte.

4. Cambiare la modalità del sensore.

Premendo il pulsante sul trasmettitore destro per altri 2 secondi, i LED sul trasmettitore destro lampeggiano con luce verde. Dopo aver confermato il lampeggiamo, sbloccare il pulsante. Quando il lampeggiamo si arresta, i LED sui trasmettitori di destra e di sinistra si accendono nel modo seguente in funzione della modalità del sensoreambiata.

Modalità monitori di pedalata:

I LED si illuminano di verde per 10 secondi.

Modalità misurazione di potenza:

I LED si illuminano di arancione per 10 secondi.

Per l'uso con SGX-CA500 di Pioneer, impostare la modalità del sensore su modalità monitor di pedalata.

Per usarli con altre marche di ciclocomputer, impostare la modalità misurazione di potenza.

Non premere il pulsante per più di 5 secondi. Altrimenti si cambia la modalità per calibrare la posizione del magnete. Per dettagli, consultare il Manuale di installmente.

Se non avviene la sincronizzazione tra i trasmettitori sinistro e destro, i LED lampeggiano rosso 5 volte.

Possono occorrere circa 10 secondi per cancellare la modalità del sensore a seconda delle condizioni di trasmissione radio.

5. Installare il coperchio del trasmettitore destro e serrare le viti per fissarlo in posizione.

Per serrare le viti,utilizzare uno strumento che possa misurare la coppia.

Coppia di serraggio: 30 cN·m

Installare il coperchio del • trasmettitore e avvitare bene le viti per renderlo resistente alle infiltrazioni di acqua.

Accoppiamento con il ciclocomputer

Questa sezione descrive come accoppiare i sensori del monitor di pedalata SGY-PM910H installati sulla bici al ciclocomputer SGX-CA500.

• Questa procedura di accoppiamento potrebbe essere diversa se si utilizza un ciclocomputer diverso dal Pioneer SGX-CA500/CA900. Consultare il manuale del produttore del ciclocomputer per l'accoppiamento dei sensori.

1. Controllare la modalità del sensore.

Controllare che il trasmettitore destro e il trasmettitore sinistro siano nella "Modalità monitor di pedalata".

Vedere pagina 84 perambiare le modalità.

2. Toccare l'icona [Sensori] nella schermata iniziale del SGX-CA500.

Si après la schermata dell'elenco sensori.

3. Ruotare la pedivella della bicyclicetta di più di tre giri per avviare il trasmettitore sinistro e destro.

Dopo aver attivato i trasmettitori, cui si sono necessario più di 1 minuto per la sincronizzazione con il ciclocomputer. Accoppiare con il ciclocomputer entro 5 minuti dopo l'attivazione dei trasmettitori.

4. Toccare l'icona [Collega nuovo] nella schermata dell'elenco sensori del SGX-CA500.

Si après il menu di collegamento sensori.

5. Toccare [Tipodi dispositivo] quindi [Sensore di pedalata D].

Per il trasmettitore sinistro, toccare [Sensore di pedalata S]. Se sono attivi più sensori, portare l'unità principale più vicino al sensore, oppure specificare il numero del dispositivo per accoppiare il sensore desiderato. Consultare la Guida utente del ciclocomputer SGX-CA500 per informazioni su come specificare un numero dispositivo per accoppiare un sensore.

6. Toccare [Cerca].

Inizia la ricerca dei sensori.

A Viene visualizzato il messaggio

[Ricerca in corso. Attendere].

7. Controllare le informazioni sul sensore.

Le informazioni sui sensori sono visualizzate快来 che sono stati individuati.

Controllare gli elementi seguenti.

[Numero dispositivo]

Assicurarsi che il numero del dispositivo sia uguate a quello del trasmettitore.

[Tasso di erre]

Assicurarsi che sia visualizzato "OK".

Sensore di pedalata D
Numero dispositivo	64
Numero produttore	48
Tasso di erreore	OK
Potterio

I numero dispositivo dei -trasmettitori sono stampati sulla scatola di giunzione destra e sul lato del sensore sinistro. Per dettagli, consultare il Manuale di installmente.

Se i numero visualizzati su [Numero dispositivo] sono diversi dai numero dispositivo dei trasmettitori, specificare i numero dispositivo da accoppiare al sensore.

Consultare la Guida utente del ciclocomputer SGX-CA500 per informazioni su come specificare un numero dispositivo per accoppiare un sensore.

Se viene visualizzato "Elaborazione in corso..." nell'area [Tasso di erre], le informazioni del sensore non sono ricevute correttamente perché le condizioni di trasmissione sono cattive. Assicurarsi che il sensore che si sta accoppiando via attivato, quando avvincare l'SGX-CA500 più vicino al sensore ed eseguire nuovamente l'operazione di accoppiamento.

• A causa dell'influenza della banda di frequenza da 2,4 GHz potrebbe non essere possibile accoppiare il sensore. Se viene visualizzato "Elaborazione in corso..."anche se l'SGX-CA500 è più vicino al sensore ed è accopiato, provare nuovamente in quale luogo privo di interferenze provenienti da microonde, onde radio o appearecchi wireless.

L'accoppiamento del trasmettitore destro è completato.

Ora, accoppiare il trasmettitore sinistro.

Calibrazione dei sensori

Questa sezione describing l'utilizzo del ciclocomputer SGX-CA500 per calibrare il punto zero del sensore del monitor di pedalata installato sulla bici. La calibrazione del punto zero è una funzione per salvare nella memoria del sensore il punto zero (assenza di carico), in cui non agiscono forze sulla pedivella.

• In esta descrizione, il sensore del monitor di pedalata destro è utilizzato come esempio. La procedura per calibrare il lato sinistro è uguate a quella del lato destro. Non premere il pulsante sul trasmettitore destro nelle calibra il sensore o è visualizzato [Forza anteprima] con il ciclocomputer SGX-CA500.

Preparazione

1. Fermare la bici in un luogo piatto e sicuro.

Calibrazione del punto zero

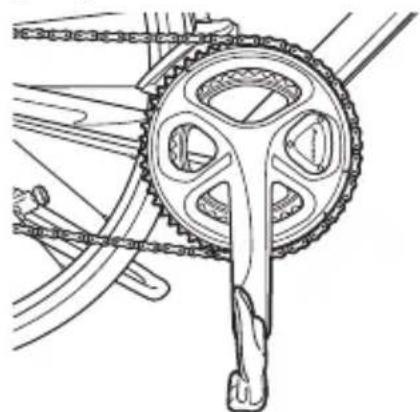

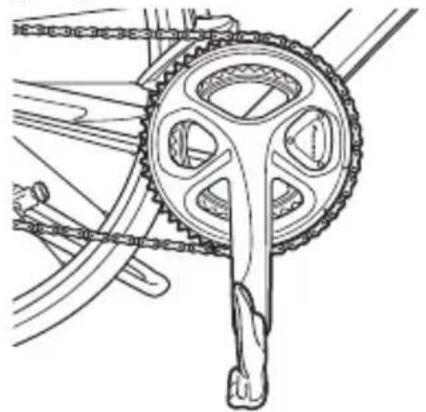

1. Posizione are il braccio pedivella in modo che sia perpendicolare a terra.

1. Toccare l'icona [Sensori] nella schermata iniziale del SGX-CA500.
   Si après la schermata dell'elenco sensori.
2. Toccare [Sensore di pedalata D] quindi [Calibrazione (Zero)].
3. Toccare [Inizia calibrazione].

La calibrazione inizia.

Se la calibrazione è riuscita, viene visualizzato "Riuscito" nel Campo [Risultato].

Se viene visualizzato "Non riuscito", il sensore potrebbe essere stato calibrato in una posizione non stabile come se la pedivella si stesse muovendo. Calibrare nuovamente con la pedivellaferma.

Il prodotto è dotato di una funzione • di correzione per la fluttuatione del punto zero in seguito alle variazioni di temperatura.

La precisione di esta funzione migliorara calibrando il sensore quando è presente una differenza di temperatura superiore ai 4^ .

Questa funzione non è in grado di misurare correttamente se si calistra il sensore prima che si acclimatà alla temperatura esterna. Il sensore richiede essere 20 minuti per acclimatarsi.

1. Posizione are il braccio pedivella in modo che sia perpendicolare a terra.

2. Toccare l'icona [Sensore di pedalata D] nella schermata dell'elenco sensori del SGX-CA500.

3. Confermare il valore in [Forza anteprima].

Assicurarsi che i valori [Forza in direzione tangenziale] e [Forza in direzione radix] siano visualizzati qui. Forza in direzione tangenziale: 0± 3N Forza in direzione radix: 0± 3N

Forza anteprima

Forza tangenziale 0 N

Forza radiale 0 N

La calibrazione del lato destro è completeness. Calibrare il lato sinistro allo stesso modo.

Calibratura in modalità misurazione di potenza

Quando si calibrano i sensori modalità misurazione di potenza, sistemare il braccio della pedivella perdicolarmente al terreno e svolgere la procedura dei lati destro e sinistro contemporaneamente. Consultare il Manuale utente del ciclocomputer in uso per maggiori dettagli.

Risoluzione dei problemi

Consultare i suggerimenti seguenti in caso di problemi durante

I'installazione o I'uso del prodotto.

Se non è possibile trovare le informazioni necessarie, rivolgersi al negotio dove è stato acquistato il prodotto.

Non riesco ad accoppiare il ciclocomputer nella modalità misuratore di potenza né nella Modalità monitori pedalata.

Causa Soluzione
La batteria è quasi scarica. Se, dopo aver installato le batterie, i LED non si accendono per più di 5 secondi, togliere le batterie, attendere più di 1 minuto e installare di nuovo le batterie. Se i LED continuano a non accendersi, la batteria potrebbe essere quasi scarica. Sostituire la batteria con una nuova.
Il lato (+) o (-) della batteria è installato dal lato opposto.	Installare la batteria dal lato corretto (vedere pagina 81).
La modalità del sensore di pedalata è errata.	Controllare la modalità e sincronizzarla di nuovo con il ciclocomputer (vedere pagina 84).
Ci sono altri apparecchiature wireless o microonde vicine.	Allontanare le altre apparecchiature wireless o i fornì a microonde. Spostare il sensore più vicino al ciclocomputer e accoppiarli.
L'altro sensore vicino è accoppioso al ciclocomputer.	Per accoppiare il ciclocomputer,分开are gli altri sensori a più di 10 m o specificare il numero dispositivo. Consultare il Manuale di installmente.

Non riesco ad accoppiare il ciclocomputer nella modalità misuratore di potenza.

Causa Soluzione
L'accoppiamento tra il sensore destro e quello sinistro non è riuscito.	Controllare la modalità del sensore premendo il pulsante. Se i LED di sinistra e di destra non si illuminano arancio, tenere premuto il pulsante per cancellare la modalità di misurazione potenza (vedere pagina 84).

La calibrazione del punto zero è fallita.

Causa Soluzione
La pedivella è soggetta a una forza esterna o si sta muovendo.	Calibrare il sensore in condizione di fermo (vedere pagina 88).

Quando sto pedalando, il display del ciclocomputer è strano.

Causa Soluzione
La calibrazione del punto zero è fallita.	Calibrare il sensore quando i valori in [Forza anteprima] sono superiors a ± 3 N (vedere pagina 88).

Mentre pedalo sento uno sferragliare.

Causa Soluzione
Le viti utilizzate per installare il sensore sono lente.	Serrare le viti.

Il magnete struscia contro il sensore o il trasmettitore nelle pedalo.

Causa Soluzione
Si sono attaccati dei corpi estranei al magnete e strusciano contro il trasmettitore o la scatola di giunzione.	Pulire il trasmettitore, la scatola di giunzione e il magnete.

Cura, manutenzione e conservazione

Per pulire lo sporco dai trasmettitori destro e sinistro, dai coperchi dell'unità di misurazione dello sforzo, dal magnete e dagli altri accessori, usare un panno morbido asciutto o un panno bagnato e strizzato.

Non utilizzato benzina, solvente per vernici o altri agenti chimici volatili, detergenti o panni trattati chimicamente. Si potrebbe danneggiare il prodotto o far staccare la vernice.

Se si prevede di non utilizzato il prodotto per un lungo periodo di tempo, rimuovere le batterie.

Specifie

Peso: Circa 66 g

Dimensioni: Sensore del monitor di pedalata (lato destro):

Trasmettitore destro:

58,3 mm(L) × 46,1 mm(H) × 21,3 mm(P)

Scatola di giunzione, Coperchio dell'unità di misurazione dello sforzo:

78mm(L)× 36,7mm(H)× 7,3mm(P)

Sensore del monitor di pedalata (lato sinistro):

92,5 mm(L) × 34,7 mm(H) × 8,6 mm(P)

Resistente all'acqua: Il dispositorio è classificato come IPX-6/IPX-7 per la resistenza all'acqua.

Metodo di communicatesione (sensori): ANT+ wireless

Batteria: CR2032

Temperatura di funzionamento: -10 - 50° C

ANT+ è un protocollo di rete wireless personale con requisiti di alimentazione • molto bassi che utilizza la banda di frequenza da 2,4 GHz.

Per maggiori informazioni, visitare http://www.thisant.com/

• Le specifiche e il design sono soggetti a possibili modifiche alla preavviso. Le illustrazioni utilizzate in quello manuale posso sono essere diverse da quella reali.

Índice de materias

Introduccion

95

Manuales 95

Compatibilidad 96

Primeros pasos

Tapa del transmisorcke (gris metalizzato)

Si prega di visitare il site www.pioneer.eu per registrar il prodotto.
