MANUALE UTENTE Camera Station S1016 AXIS
AXIS S1016/AXIS S9001 Guida all'installazione
La presente guida contiene istruzioni per l'installazione di AXIS Camera Station S1016 Recorder e AXIS Camera Station S9001 Desktop Terminal. Per ulteriori informazioni su come utilizzare il prodotto andare sul sito www.axis.com
Procedure di installazione
- Panoramica dell'hardware. Vedere pagina 28
- Collegare i cavi. Vedere pagina 30
- Installare il software. Vedere pagina 32
- Configurazione di rete. Vedere pagina 32.
- Introduzione. Vedere pagina 32.
Contenuto della confezione
- AXIS Camera Station S1016 Recorder o AXIS Camera Station S9001 Desktop Terminal
- Mouse del computer
- T a s t i e r a
• Cavo di alimentazione - Documento di informazioni sulla sicurezza e le normative
- Guida all'installazione (questo documento)

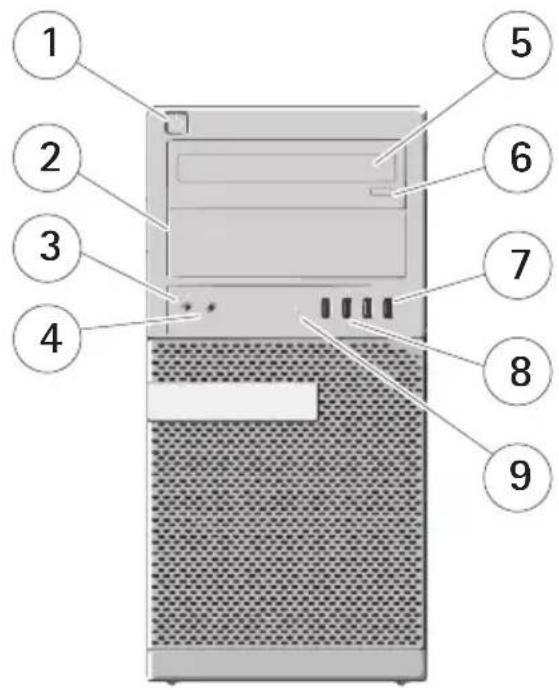

Panoramica dell'hardware: vista anteriore e posteriore
| 1 Tasto di accensione, luce di accensione 8 Connettori USB 3.0 (2) |
| 2 Vano unità ottica 9 Luce attività disco |
| 3 Connettore microfono 10 Luce diagnostica alimentatore |
| 4 Connettore cuffie 11 Pulsante diagnostica alimentatore |
| 5 Unità ottica 12 Connettore di alimentazione |
| 6 Pulsante di espulsione vano unità ottica 13 Connettori pannello posteriore, vedere pagina 29 |
| 7 Connettori USB 2.0 (2) 14 Scheda grafica, vedere la pagina 29Slot per schede di espansione (3) |

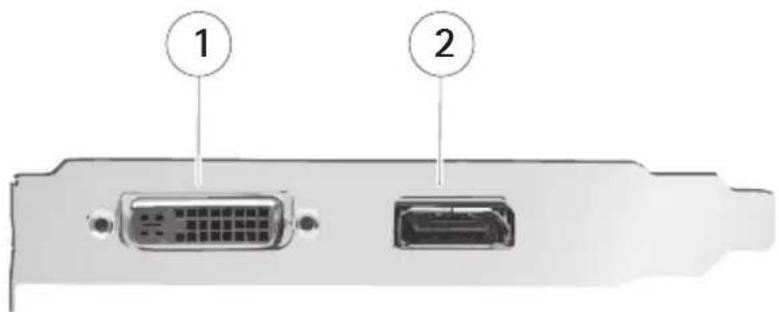

Panoramica hardware: pannello scheda grafica
Panoramica hardware: pannello posteriore
| 2 Luce di integrità collegamento di rete 9 Connettori USB 2.0 (2) | |
| 3 Connettore di rete 10 Non utilizzare (Connettori DisplayPort (2)) | |
| 4 Luce attività di rete 11 Connettori USB 3.0 (2) | |
| 5 Connettori USB 2.0 (2) 12 Non utilizzare (Connettore VGA) | |
| 6 Non utilizzare (Connettore di serie) 13 Connettore microfono/linea | |
| 7 Connettori altoparlanti/uscita linea |
Collegare i cavi
Avviso: prima di iniziare le procedure riportate in questa sezione, leggere le informazioni di sicurezza spedite con il computer. Per ulteriori informazioni, vedere www.axis.com
NOTA: alcuni dispositivi potrebbero non essere inclusi se non sono stati ordinati.
- Collegare i monitor alla scheda grafica, vedere il pannello della scheda grafica a pagina 29, utilizzando i seguenti cavi:
- Collegare la tastiera o il mouse USB.
- Collegare il cavo di rete.
- Collegare i cavi di alimentazione
- Premere il pulsante di alimentazione sul monitor e sul computer.
Installare il software
All'accensione del computer, verrà installato il sistema operativo Windows. Seguire le istruzioni visualizzate sullo schermo e fornire le informazioni necessarie. Una volta terminata l'installazione di Windows, AXIS Camera Station Installer verrà avviato automaticamente. Seguire i passaggi nell'installazione guidata e utilizzare le impostazioni predefinite.
Configurazione di rete
AXIS Camera Station può registrare e riprodurre video da telecamere e codificatori video collegati a una LAN (Local Area Network) o a una WAN (Wide Area Network). A seconda dell'installazione, seguire le istruzioni riportate nella sezione relativa alla Network & Security Configuration nell' AXIS Camera Station User Manual disponibile sul sito www.axis.com
Introduzione
AXIS Camera Station Client e la procedura guidata "Introduzione a AXIS Camera Station" verranno avviati automaticamente al termine dell'installazione. "Introduzione a AXIS Camera Station" offre un metodo veloce per aggiungere le telecamere e per configurare e abilitare la registrazione:
- Selezionare le telecamere e i codificatori video da aggiungere.
- Selezionare i metodi di registrazione e il luogo in cui archiviare le registrazioni.
- Rivedere le impostazioni e fare clic su Fine per aggiungere le telecamere e avviare la registrazione.
Per maggiori informazioni, vedere la Guida integrata e AXIS Camera Station User Manual disponibile su www.axis.com
Specifiche
Nota:
Le offerte possono variare per regione. Le seguenti specifiche sono solo quelle richieste per legge da spedire con il computer. Per ulteriori informazioni relative alla configurazione del computer, fare clic su Start > Guida e Supporto e selezionare l'opzione per visualizzare le informazioni sul computer.
Alimentazione:
| Tensione Da 100 V CA a 240 V CA | |
| Batteria a bottone Batteria a bottone al litio 3 V | CR2032 |
| Potenza 365 W | |
| Dissipazione calore massima 1245 BTU/ora |
Nota:
La dissipazione del calore viene calcolata utilizzando la classificazione della potenza dell'alimentazione.
Fisiche:
| Altezza 360,00 mm (14,17 pollici) | |
| Larghezza 175,00 mm (6,89 pollici) | |
| Profondità 417,00 mm (16,42 pollici) | |
| Peso (solo computer) 8,00 kg (17,6 lb) AXIS S9001 | 8,50 kg (18,7 lb) AXIS S1016 |
Ambientali:
| Temperatura di esercizio Da 5°C a 35°C (da 41°F) | a 95°F) |
| Da 5°C a 45°C (da 41°F a 113°F)(limitato a un processore di 65 W o più basso. Nessuna scheda grafica separata) |
Ulteriori Informazioni
Per ulteriori informazioni sul prodotto andare sul sito www.axis.com
Visitare il centro di apprendimento Axis alla pagina www.axis.com/academy per utili servizi di formazione, webinar, tutorial e guide.
Garanzia
Per informazioni sulla garanzia del prodotto Axis e relative informazioni, consultare la pagina www.axis.com/warranty
