使用説明書 Camera Station S1016 AXIS
このインストールガイドでは、AXIS Camera Station S1016 レコーダーおよび AXIS Camera Station S9001 デスクトップターミナルを設置する手順について説明します。製品の使用方法に関する詳細については、www.axis.com を参照してください。
設置手順
- ハードウェアの概要。44 ページを参照してください。
- ケーブルを接続します。46 ページを参照してください。
- ソフトウェアをセットアップします。48 ページを参照してください。
- ネットワークを設定します。48 ページを参照してください。
- 始動します。48 ページを参照してください。
パッケージの内容
- AXIS Camera Station S1016 レコーダー または AXIS Camera Station S9001 デスクトップターミナル
- コンピューターマウス
- キーボード
- 電源ケーブル
- 安全、規制に関する文書
・ インストールガイド(本書 )

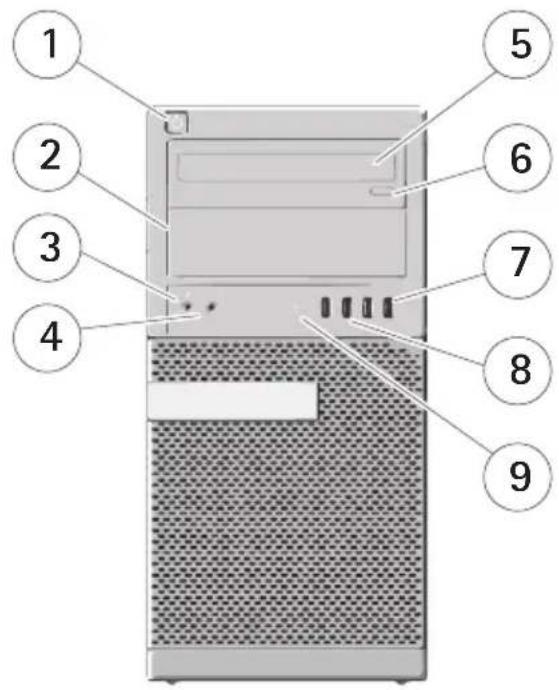

ハードウェアの概要・正面および背面
| 1 電源ボタン、電源ライト | 8 USB 3.0 コネクタ ×2 |
| 2 光学ドライブベイ 9 ドライブ動作ライト | |
| 3 マイクコネクタ 10 外部電源診断ライト | |
| 4 ヘッドホンコネクタ 11 外部電源診断ボタン | |
| 5 光学ドライブ 12 電源コネクタ | |
| 6 光学ドライブイジェクトボタン | 13 バックパネルコネクタ、45 ページ参照 |
| 7 USB 2.0 コネクタ ×2 | 14 グラフィックカード、45 ページ参照拡張カードスロット ×3 |

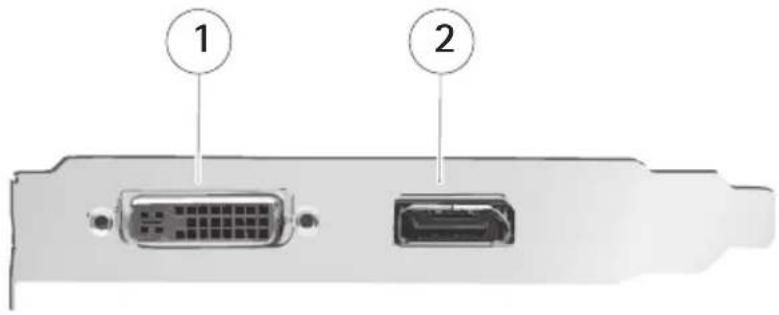

ハードウェアの概要・グラフィックカードパネル


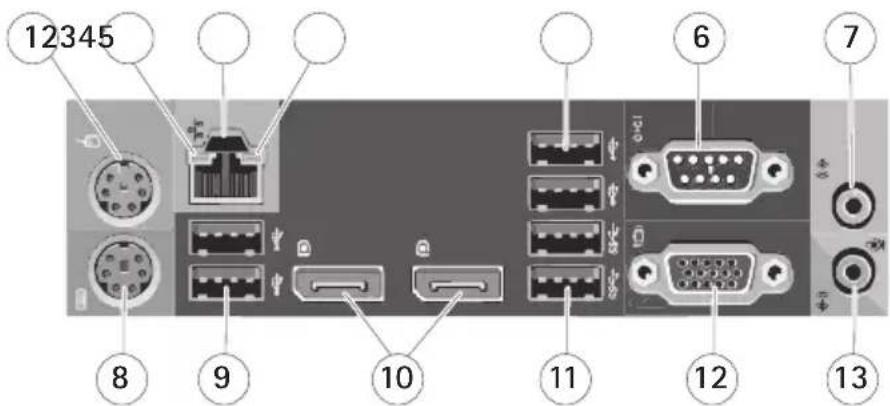

ハードウェアの概要・バックパネル
| 2 ネットワークリンク整合性ライト | 9 USB 2.0 コネクタ ×2 |
| 3 ネットワークコネクタ | 10 使用しません(ディスプレイポートコネクタ ×2) |
| 4 ネットワーク状態ライト | 11 USB 3.0 コネクタ ×2 |
| 5 USB 2.0 コネクタ ×2 | 12 使用しません(VGA コネクタ) |
| 6 使用しません(シリアルコネクタ) | 13 ライン人力/マイクコネクタ |
| 7 ライン出力 /スピーカーコネクタ |
ケーブルの接続
警告：このセクションの手順を実行する前に、ご使用のコンピューターに付属の安全情報をお読みください。詳細については、www.axis.comを参照してください。
注：注文内容によっては、一部のデバイスが付属していない場合があります。
- 次のケーブルを使用して、モニターをグラフィックカードに接続します。45ページのグラフィックカードパネルを参照してください。
- USB キーボードまたはマウスを接続します。
- モニターとコンピューターの電源ボタンを押します。
ソフトウェアのセットアップ
コンピューターの電源をオンにすると、Windows オペレーティングシステムがインストールされます。画面の指示に従って、必要な情報を人力してください。Windows のインストールが完了すると、AXIS Camera Station のインストーラーが自動的に起動します。インストールウィザードの手順に従い、デフォルトの設定を使用します。
ネットワークの設定
AXIS Camera Station では、LAN（ローカルエリアネットワーク）または WAN（ワイドエリアネットワーク）に接続されたカメラ、ビデオエンコーダからのビデオを録画、再生することができます。設置状況に応じて、www.axis.com で入手できる『AXIS Camera Station User Manual』の「Network & Security Configuration」に記載の指示に従ってください。
始動
AXIS Camera Station Client およびウィザード・AXIS Camera Station の開始・インストールが完了すると自動的に開始されます。・AXIS Camera Station の開始・カメラの追加や、録画の設定と有効化をすばやく行うことができます。
- 追加するカメラとビデオエンコーダを選択します。
- 録画方法と録画の保存先を選択します。
- 設定を確認し、Finishをクリックすると、カメラが追加され、録画が開始されます。
詳細については、AXIS Camera Station のヘルプと、www.axis.com で入手できる『AXIS Camera Station User Manual』を参照してください。
仕様
注意：
製品の内容は、地域により異なる場合があります。以下の仕様は、コンピューターの出荷時に法律により必要とされる項目のみを記載しています。ご使用のコンピューターの構成については、[スタート]＞[ヘルプ]をクリックして、コンピューターの情報を表示するオプションを選択してください。
電源：
| 電圧 | 100~240 V AC |
| ボタン型電池 3 V CR2032 ボタン型リチウム電池 | |
| ワット数 | 365 W |
| 最大放熱 | 1245 BTU/hr |
注意：
最大放熱は、電源のワット数定格に基づいて算出されています。
物理仕様：
| 高さ | 360.00 mm |
| 幅 | 175.00 mm |
| 奥行き | 417.00 mm |
| 重量(コンピューターのみ) | 8.00 kg: AXIS S90018.50 kg: AXIS S1016 |
環境仕様：
| 動作温度 5~35°C | 5~45°C (65 W以下のプロセッサを使用し、グラフィックカードを増設しない場合) |
関連情報
製品の詳細については、www.axis.com を参照してください。
Axis ラーニングセンター (www.axis.com/academy/) にアクセスしてください。役に立つトレーニング、Web セミナー、チュートリアル、ガイドを用意しています。
保証
Axis の製品保証と関連情報については、www.axis.com/warranty を参照してください
