MANUAL DE USUARIO Camera Station S1016 AXIS
Esta Guía de instalación incluye las instrucciones necesarias para instalar Grabadora AXIS Camera Station S1016 y Terminal de escritorio AXIS Camera Station S9001. Para obtener información acerca de cómo se utiliza este producto, vaya a www.axis.com
Pasos de la instalación
- Descripción general del hardware. Vea página 36.
- Conexión de los cables. Vea página 38.
- Software de configuración. Vea página 40.
- Configuración de red. Vea página 40.
- Introducción. Vea página 40.
Contenido del paquete
- Grabadora AXIS Camera Station S1016 o Terminal de escritorio AXIS Camera Station S9001
- Ratón para el ordenador
- T e c l a d o
- Cable de alimentación
- Documento de información normativa y de seguridad
- Guía de instalación (este documento)

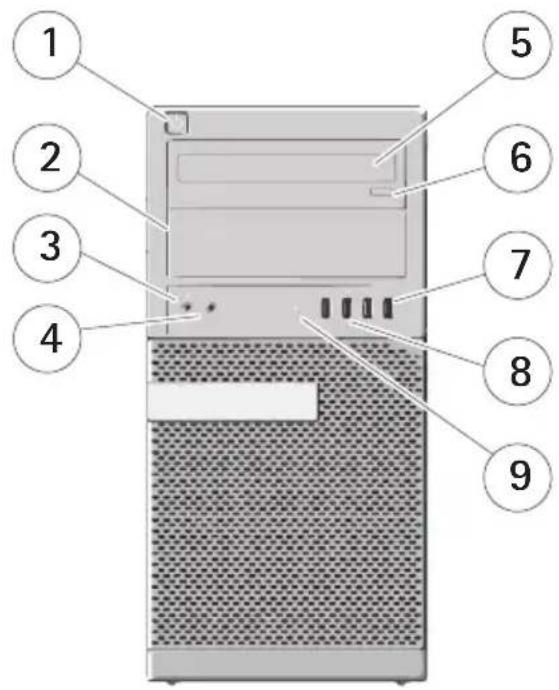

Descripción general del hardware - Parte delantera y
| 1 Botón de encendido, luz de encendido 8 Conectores USB 3.0 (2) |
| 2 Módulo de la unidad óptica 9 Luz de actividad de la unidad |
| 3 Conector del micrófono 10 Luz de diagnóstico de la alimentación eléctrica |
| 4 Conector para auriculares 11 Botón de diagnóstico de la alimentación eléctrica |
| 5 Unidad óptica 12 Conector de alimentación |
| 6 Botón de expulsión de la unidad óptica 13 Conectores del panel posterior, vea página 37 |
| 7 Conectores USB 2.0 (2) 14 Tarjeta gráfica, vea página 37 Ranuras de tarjeta de expansión (3) |

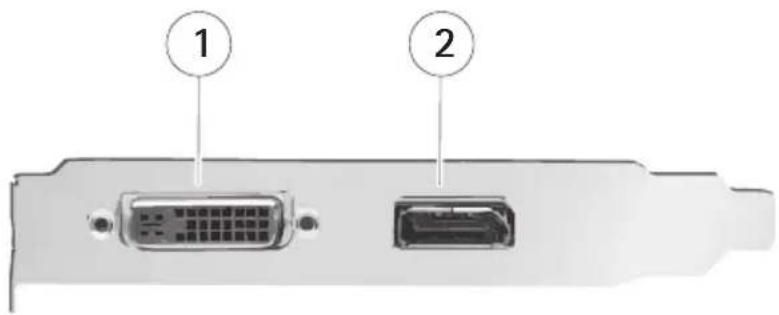

Descripción general del hardware - Panel de la tarjeta gráfica
Descripción general del hardware - Panel posterior
| 2 Luz de integridad de la conexión de red 9 Conectores USB 2.0 (2) | |
| 3 Conector de red 10 No utilizar (conectores DisplayPort [2]) | |
| 4 Luz de actividad de red 11 Conectores USB 3.0 (2) | |
| 5 Conectores USB 2.0 (2) 12 No utilizar (conector VGA) | |
| 6 No utilizar (conector en serie) 13 Conector de entrada de línea/micrófono | |
| 7 Conector de salida de línea/altavoces |
Conexión de los cables
Advertencia: Antes de iniciar ninguno de los procedimientos de esta sección, lea la información de seguridad suministrada con su ordenador. Para obtener más información, vea www.axis.com
NOTA: Puede que no se incluyan algunos dispositivos si no los ha pedido.
- Conecte el monitor a la tarjeta gráfica, vea Panel de la tarjeta gráfica en la página 37, con los cables siguientes:
- Conecte el ratón o el teclado USB.
- Conecte los cables de alimentación.
- Pulse el botón de alimentación en el monitor y en el ordenador.
Software de configuración.
Una vez que el ordenador se haya encendido, se instalará el sistema operativo Windows. Siga las instrucciones que aparecen en pantalla y aporte la información que se le solicite. Una vez finalizada la instalación de Windows, el programa de instalación de AXIS Camera Station se iniciará automáticamente. Siga los pasos que le indique el asistente de instalación y utilice los ajustes predeterminados.
Configuración de red
AXIS Camera Station puede grabar y reproducir vídeo de cámaras y codificadores de vídeo conectados a una LAN (red de área local) o a una WAN (red de área amplia). Según la instalación, siga las instrucciones para la Network & Security Configuration del AXIS Camera Station User Manual disponible en www.axis.com
Introducción
El cliente y el asistente de AXIS Camera Station "Get Started with AXIS Camera Station" (Introducción a AXIS Camera Station) se inician automáticamente cuando se completa la instalación. El asistente de AXIS Camera Station proporciona un método rápido para añadir cámaras y configurar y activar la grabación:
- Seleccione las cámaras y los codificadores de vídeo que desea añadir.
- Seleccione los métodos de grabación y el lugar de almacenamiento de las grabaciones.
- Revise los ajustes y haga clic en Finish (Finalizar) para añadir cámaras y empezar a grabar.
Para obtener más información, consulte la ayuda integrada en el AXIS Camera Station User Manual disponible en www.axis.com
Especificaciones
Nota:
La oferta puede variar según la región. Las siguientes especificaciones son las únicas que la ley exige que se suministren junto con su ordenador. Para obtener más información sobre la configuración de su ordenador, haga clic en Start > Help and Support (Inicio > Ayuda y asistencia) y seleccione la opción que le permite ver la información sobre su ordenador.
Alimentación:
| Tensión 100 V CA a 240 V CA | |
| Pila de botón Pila de botón de litio de 3 V CR2032 | |
| Potencia 365 W | |
| Disipación del calor máxima 1245 BTU/h |
Nota:
La disipación del calor se calcula a partir de la potencia nominal de la fuente de alimentación.
Física:
| Altura 360,00 mm (14,17 pulgadas) | |
| Anchura 175,00 mm (6,89 pulgadas) | |
| Profundidad 417,00 mm (16,42 pulgadas) | |
| Peso (ordenador solo) 8,00 kg (17,6 lb) AXIS S9001 | 8,50 kg (18,7 lb) AXIS S1016 |
Entorno:
| Temperatura de funcionamiento 5°C a 35°C (41°F) | F a 95°F) |
| 5°C a 45°C (41°F a 113°F) (Limitado a un procesador de 65 W o menos. Sin tarjeta gráfica discreta) |
Más información
Para obtener información acerca de este producto, vaya a www.axis.com
Visite el centro de aprendizaje de Axis en www.axis.com/academy/ para consultar guías, tutoriales, seminarios web y cursos que pueden resultarle útiles.
Garantía
Para obtener más detalles sobre la garantía del producto Axis y la información relacionada con ella, vea www.axis.com/warranty
