MANUALE UTENTE BWT 6010 E BRANDT

Pagina 21IT Importante :

Prima di avviare l’apparecchio, leggere attentamente questa guida d’installazione e di utilizzo al fine di

conoscerne rapidamente il funzionamento.

Con il costante scrupolo di migliorare i nostri prodotti, ci riserviamo il diritto di apportare modifiche alle loro caratteristiche

tecniche, funzionali o estetiche, parallelamente all’evoluzione tecnica.

Pagina 48NL Belangrijk:

•INDICE PaginaSmontaggio delle flange di trasporto . . . . . . . . . . . . . . . . . . . . . . . . .22Spostamento della macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22Alimentazione con acqua fredda . . . . . . . . . . . . . . . . . . . . . . . . . . . .22Evacuazione delle acque reflue . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22Alimentazione elettrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23Installazione dell’elettrodomestico . . . . . . . . . . . . . . . . . . . . . . . . . . .23Caricamento della biancheria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23Caricamento dei detersivi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23Programmazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24PaginaDettaglio dei programmi e delle opzioni . . . . . . . . . . . . . . . . . . . . . .25Modifica di un programma di lavaggio . . . . . . . . . . . . . . . . . . . . . . . .26Sicurezza automatici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26Pulizia del filtro della pompa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27Manutenzione dell'apparecchio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27Incidenti che possono accadere . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28Messaggi forniti dal particolare lampeggiamento delle spie . . . . . .28Informazioni relative al regolamento UE 1015/2010 . . . . . . . . . . . . .29

•RACCOMANDAZIONI DI SICUREZZA Importante : Questa lavatrice, destinata ad un uso esclusivamente domestico,è stata progettata per lavare, risciacquare e centrifugare i capi lavabiliin lavatrice.Rispettate tassativamente le seguenti raccomandazioni.Decliniamo ogni responsabilità e garanzia in caso del mancato rispettodi queste raccomandazioni, che può provocare danni materiali o fisici. — Questo apparecchio non é previsto per essere utilizzato da delle persone(bambini compresi) le cui capacità fisiche, sensoriali o mentali sono ridotte, oda persone prive di esperienza o di conoscenza, salvo se esse hanno potutobeneficiare, per mezzo di una persone responsabile della lora sicurezza, disorveglianza o di istruzioni riguardo l’utilizzo di questo apparecchio. — L’apparecchio deve essere usato solo in conformità alle istruzioni per l’uso,per evitare danni alla vostra biancheria e al vostro apparecchio. Utilizzate soloprodotti di lavaggio e di manutenzione certificati per l’uso nelle lavatrici aduso domestico.— Se prima del lavaggio trattate le macchie difficili con smacchiatori, solventi,e in generale con prodotti infiammabili o a forte potere esplosivo, attendereprima di introdurre i capi trattati nella lavatrice (vedi capitolo “TRATTAMENTODELLE MACCHIE DIFFICILI”).Vi raccomandiamo inoltre di non usare solventi o prodotti in bombolette sprayin prossimità della lavatrice o di altri apparecchi elettrici in locali poco ventilati(rischi d’incendio o di esplosione). — Se avvengono incidenti che non potete risolvere con i rimedi che noi viraccomandiamo (vedere capitolo “POSSIBILI ANOMALIE“), chiamate unprofessionista qualificato.— Se durante il ciclo di lavaggio dovete aprire la lavatrice (ad esempio peraggiungere o togliere dei capi), a seconda della fase in cui si trova il programma(essenzialmente durante il lavaggio), porre particolare attenzione alla temperaturainterna, a volte molto elevata (rischi di gravi ustioni). — Nel caso di una nuova installazione, l’apparecchio deve essere allacciato allarete di alimentazione idrica con un tubo nuovo; non utilizzare quello vecchio. — Non lasciate che i bambini giochino con l’apparecchio ed allontanate gli animalidomestici. — Gli apparecchi in disuso devono essere immediatamente resi inutilizzabili.Staccate e tagliate il cavo d’alimentazione rasente all’apparecchio. Chiudetel’alimentazione dell’acqua e togliete il tubo. Rendete inutilizzabile la chiusuradel coperchio.— Se c'è rischio di gelo, staccare il tubo di arrivo dell'acqua e svuotare l'acquarimasta nel tubo di scarico posizionando quest'ultimo più in basso possibile,in una bacinella. •RISPARMI DI ENERGIA

— Programmate il prelavaggio solo quando è assolutamente necessario: es. :per capi sportivi o da lavoro molto sporchi, ecc.— Per biancheria poco o mediamente sporca, un programma a bassa temperaturasarà sufficiente per ottenere ottimi risultati di lavaggio.— Per biancheria poco sporca scegliete un ciclo di lavaggio rapido.— Dosate il prodotto di lavaggio secondo la durezza dell’acqua, il grado disporcizia e la quantità di biancheria e rispettate i consigli riportati sulle confezionidei prodotti detersivi. •TUTELA DELL’AMBIENTE I materiali utilizzati per l’imballaggio di questo apparecchio sono riciclabili.Partecipate al loro riciclaggio e contribuite in tal modo alla tutela dell’ambientegettandoli negli appositi contenitori previsti a tal scopo. Il vostro apparecchio contiene anche parecchi materiali riciclabili. Riportapertanto questo logo, che sta ad indicare che, nei paesi dell'Unione Europea,gli elettrodomestici usati non vanno mischiati con altri rifiuti.Il riciclaggio degli elettrodomestici che il vostro costruttore organizzaverrà così effettuato nelle migliori condizioni, conformemente alla direttivaeuropea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche.Rivolgetevi al vostro Comune o al vostro rivenditore per conoscere il punto diraccolta per apparecchi usati più vicino a casa vostra.Vi ringraziamo per il vostro contributo alla tutela dell’ambiente.Pannello comandiManiglia di apertura del coperchio (che resta bloccata durante ilciclo)Leva di sistemazione su rotelle (secondo il modello)Tubo di scaricoTraversa di bloccaggioTubo d’alimentazione d’acqua (non collegato)Cavo di alimentazione elettrica

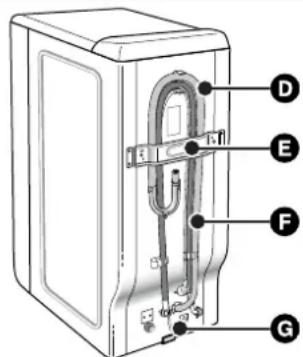

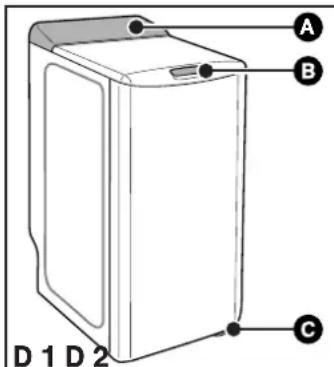

•DESCRIZIONE DELL’APPARECCHIO D 1 D 2

A Cara Cliente, Caro Cliente,

Vi ringraziamo per avere acquistato questa lavabiancheria BRANDT.

Grazie all'esperienza acquisita nel tempo, abbiamo ideato questo apparecchio per rendere più semplice il lavaggio della biancheria, offrendovi elevate prestazioni, semplicità di utilizzo e qualità. Troverete inoltre, nella gamma dei prodotti BRANDT un'ampia scelta di forni, piani di cottura, cappe aspiranti, asciugabiancheria, lavastoviglie,

frigoriferi e congelatori che potrete coordinare con la nuova lavabiancheria BRANDT.

Visitate anche il nostro sito www.brandt.com, nel quale troverete tutti i nostri prodotti, nonché diverse informazioni utili e complementari.

BRANDTIT 2 / INSTALLAZIONE DEL VOSTRO APPARECCHIO

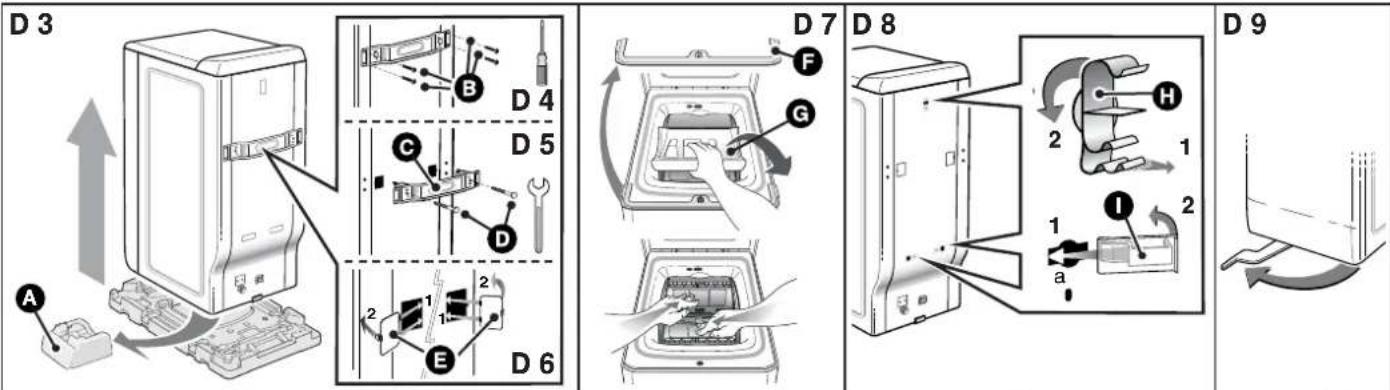

•RIMOZIONE DELLE STAFFE DALL’ELETTRODOMESTICO Importante : Prima dell’uso è obbligatorio eseguire le seguenti operazioni.Queste operazioni consistono nel togliere tutti i pezzi che servono atenere immobile la vasca interna del vostro apparecchio durante iltrasporto.Queste operazioni, chiamate di “rimozione staffe”, sono necessarieper il buon funzionamento del vostro apparecchio ed il rispettodelle norme in vigore in materia di sicurezza.Se queste operazioni non venissero effettuate nella loro totalità, ciòpotrebbe causare gravi danni al vostro apparecchio durante ilfunzionamento. — Togliete la lavatrice dalla sua base ( verificate che lo spessore ,che serve da sostegno del motore, non sia rimasto bloccato sotto lalavatrice)(Fig. D3) — Togliete le 4 viti con un cacciavite (Fig. 04) — Togliete la traversa svitando le due viti (Fig. 05)con una chiaveda 10 o da 13 (secondo il modello) . (quando si esegue questa operazione, bisogna assicurarsi che i duetiranti di plastica fissati alla traversa vengano via insieme a quest'ultima). — Rimettete le viti al loro posto iniziale. Attenzione : Chiudete tassativamente i due fori con i coprifori previsti atal fine (forniti nel sacchetto degli accessori) (Fig. D6) — Togliete lo spessore d’immobilizzazione posto sul cestello-vasca (Fig. 07)

- sollevate il coperchio della macchina - togliete lo spessore - togliete lo spessore - aprire i portelli del tamburo, bloccati in posizione bassa, premendocontemporaneamente le due antine. Attenzione : Togliete i collarini di supporto dei tubi e chiuderetassativamente i fori con i coprifori (forniti nel sacchetto degliaccessori) (Fig. D8) Consiglio : Consigliamo di conservare con cura tutti gli elementi dibloccaggio e trasporto, poiché sarà assolutamente necessariorimontarli qualora si dovesse trasportare nuovamente la macchina. Informazione : Prima di uscire dalla fabbrica , il vostro apparecchio è statominuziosamente controllato; è possibile che voi constatiate lapresenza di un po' d'acqua nella vasca o nel cassetto dei detersivi. •

SPOSTAMENTO DELLA MACCHINA

Sistemazione su rotelle : Se la lavatrice è fornita di rotelle estraibili, è possibile spostarla facilmente.Per metterla su rotelle, fate ruotare la leva, che si trova nella parte inferioredella macchina, da destra fino all'estremità sinistra (Fig. D9) .

Importante : Quando è in funzione, la lavatrice non deve trovarsi appoggiatasulle due rotelle anteriori : non dimenticate di riportare la leva nellaposizione iniziale. •

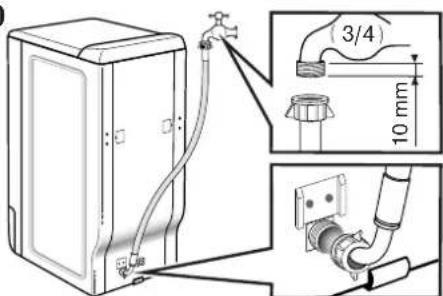

ALIMENTAZIONE ACQUA FREDDA Collegate il tubo d'alimentazione(Fig. D10) :

— da un'estremità, al raccordo posto dietro la macchina — dall'altra estremità, ad un rubinetto munito di bocca filettata diam 20x27(3/4 gas).Se si utilizza un attacco autoforante, l'apertura praticata deve avere undiametro di almeno 6 cm.Arrivo dell'acqua: - Pressione acqua minima : 0,1 MPa o 1 bar - Pressione acqua massima : 1 MPa o 10 bar •Sostituzione del tubo di alimentazione dell'acqua Al momento della sostituzione, controllare il corretto serraggio e che visia la guarnizione alle due estremità. •SCARICO DELLE ACQUE USATE Collegate il tubo di scarico , (Fig. D11) :

— o, in modo provvisorio, ad un lavabo o ad una vasca — o, in modo permanente, ad un condotto di scarico ventilato.Se l'impianto non è fornito di sifone ventilato, controllate che il collegamentonon sia stagnato. Infatti, per evitare qualsiasi ritorno di acque usate nellalavatrice, è vivamente raccomandato lasciare libero il passaggio dell'ariatra il tubo di scarico della lavatrice e il condotto di scarico.In ogni caso, il supporto a gancio rigido dello scarico dovrà essere postoad un'altezza compresa tra 90 e 65 cm rispetto alla base della macchina. Importante : Bloccate il tubo di scarico con uno spago, in modo daimpedire che il supporto a gancio non si stacchi durante lo scaricodell'acqua, provocando un allagamento.E' possibile evacuare le acque reflue sul suolo, a patto che il tubo di scaricopassi per un punto ubicato ad un'altezza compresa tra 90 e 65 cm rispettoalla base della lavabiancheria(Fig. D12).

A D 10 D 11 D 12 10 mm 3/4

IT3 / PREPARAZIONE DELLA VOSTRA BIANCHERIA E DEL VOSTRO APPARECCHIO

•COLLEGAMENTO ELETTRICO Importante : Per motivi di sicurezza, è obbligatorio attenersi alleindicazioni date qui di seguito.— Prima di collegare l'apparecchio, accertarsi che le sue caratteristicheelettriche siano compatibili con quelle del vostro impianto (vedi le indicazioniriportate sulla targhetta delle caratteristiche, fissata sulla parte posterioredell'apparecchio). L'impianto elettrico deve essere conforme alle norme vigenti e alle prescrizionidelle Autorità responsabili dell'Elettricità del paese interessato, soprattuttoper il collegamento alla terra e la collocazione in un bagno.Decliniamo ogni responsabilità per eventuali incidenti derivanti da unacattiva messa a terra della macchina. Consiglio : Consigli per l'installazione elettrica della vostra macchina — Non usare prolunghe, adattatori o prese multiple — Non togliere mai la messa a terra — Vi consigliamo di collegare la lavatrice ad una presa facilmenteaccessibile, ma fuori dalla portata dei bambini. In caso di dubbi, si rivolga al Suo installatore.

Importante : La macchina è conforme alle direttive europee 2006/95/CE (sicurezza elettrica) e 2004/108/CE (compatibilità elettromagnetica).

•INSTALLAZIONE DELL’ELETTRODOMESTICO Importante : Se la macchina viene posta di fianco ad un altroelettrodomestico o ad un mobile, Vi consigliamo di lasciare un po'di spazio tra i due in modo da facilitare la circolazione dell'aria. Consiglio : Inoltre Vi sconsigliamo vivamente :— di installare il vostro apparecchio in un ambiente umido e mal aerato.— di installare il vostro apparechio in un luogo ove potrebbe essereesposto a getti d’acqua.— di installare la macchina su pavimenti in moquette.Qualora non fosse possibile evitarlo, prendere ogni precauzione pergarantire la circolazione dell'aria alla base, in modo da assicurare unabuona ventilazione delle parti interne. •

Livellamento : Con l'aiuto di una livella, verificare che il pavimento sia orizzontale :inclinazione massima 2°, ovvero uno scarto di circa 1 cm misurato sullalarghezza e di 1,5 cm misurato sulla profondità della lavatrice. •

Piedini regolabili Alcune macchine sono equipaggiate con due piedini regolabili collocatianteriormente che permettono di compensare le disuguaglianze del pavimento.Per regolare la posizione orizzontale e la stabilità della macchina, procederecomme segue : — mettete la macchina sulle sue rotelle (oppure fatela inclinareleggermente indietro se non è munita di rotelle) — in funzione della configurazione del pavimento, avvitate o svitate ilpiedino o i piedini per regolarlo o regolarli in altezza(Fig. D13) — rimettete la macchina sui suoi piedini e verificate la stabilità.

•SIMBOLI PER IL TRATTAMENTO DELLA BIANCHERIA

— Lavaggio: non superare mai le temperature indicate — E' possibile effettuare la clorinatura diluita a freddo: — Stiratura: delicato medio forte — Pulitura a secco: essenza mineralepercloretilene qualsiasi solvente — Nota : un codice a barre ne indica il divieto •CARICAMENTO DELLA BIANCHERIA Eseguite le operazioni nel seguente ordine: •Apertura della macchina

Verificate che il selettore di programma sia sulla posizione ”O".

— Sollevate la maniglia d'apertura. Il coperchio si apre. — Aprite il cestello facendo pressione sul pulsante che si trova sullo sportellinoanteriore. •

ntroduzione della biancheria Per ottenere ottime prestazioni di lavaggio, introdurre nel cestello la biancheria,preventivamente separata, senza stiparla troppo e distribuendolauniformemente. Mettete insieme i capi grandi e piccoli per ottenere unacentrifuga ottimale per impedire sbilanciamenti del cestello. •

Chiusura del cestello Verificate che il cestello sia ben chiuso. Importante : Controllate che i tre ganci e il profilo del pulsante siano benvisibili.

• CARICAMENTO DEI DETERSIVI Importante : (Fig. D14) — La vaschetta ”LAVAGGIO” può contenere polveri e liquidi. Non utilizzaretuttavia detersivo liquido per i programmi CONpre-lavaggio e/o CON una“partenza ritardata”. — L'ammorbidente concentrato deve essere diluito con acqua calda. — La candeggina concentrata deve essere assolutamente diluita. — Per un carico corretto delle vaschette dei detersivi, mettere ilcoperchio nella posizione di apertura massima. — Non sorpassare il livello massimo MAX .

Dosaggio del detersivo La quantità di detersivo da utilizzare dipende dalla durezza dell’acqua, dalgrado di sporco della biancheria e del carico.Riferitevi sempre alle istruzioni per il dosaggio riportate sulle confezioni deiprodotti di lavaggio.Attenzione : generalmente, i dosaggi raccomandati dai fabbricanti si riferisconoad un carico massimo del cestello. Adeguate in modo corretto il dosaggioal peso della biancheria introdotta nella lavatrice.Queste raccomandazioni vi eviteranno un dosaggio eccessivo, responsabiledi eventuali eccessi di schiuma. Un eccesso di schiuma rischia di ridurre leprestazioni della macchina e di aumentare la durata del lavaggio e il consumod’acqua. •

Detersivi per lana e tessuti delicati Per il lavaggio di questi tessuti, è raccomandato usare un detersivoappropriato (evitare di mettere quest’ultimo direttamente sul cestelloperché alcuni di questi prodotti sono aggressivi per il metallo). •Prima del primo lavaggio Prima di effettuare il primo lavaggio, si raccomanda di fare un ciclo dilavaggio ”COTONE 90° senza prelavaggio”, senza biancheria e con una1/2 dose di detersivo, ciò per eliminare gli eventuali residui difabbricazione presenti all’interno della lavatrice.

IT 4 / PROGRAMMAZIONE DEL VOSTRO APPARECCHIO

•PROGRAMMAZIONE Informazione : Tutti i tasti sono a microcorsa enon restano premuti.Il tasto ”Start/Pause” (Avvio/Pausa) nonpuò in nessun caso annullare unprogramma. Importante :

Prima di accendere la lavatrice,

verificate che la spina sia inserita nella

presa della corrente elettrica e che il

rubinetto dell’acqua sia aperto.

Controllate inoltre che gli sportelli del

cestello e il coperchio della macchina

Nella fase “fine del ciclo”, ogni azione su

uno degli elementi di comando (selettori

o tasti) permette di ritornare in modo

Come misura di sicurezza, alla fine del

ciclo, è consigliato staccare la spina dalla

presa di corrente elettrica e chiudere il

rubinetto dell'acqua.

•Programmazione di un ciclo di lavaggio : Spie e posizione dei selettori— Girate il selettore per scegliere il programma e la temperatura di lavaggio più adatti altipo di biancheria.Nota : Il fatto di girare il selettore su una posizione diversa da “ O ” mette la macchina sottotensione.— Scegliete, con l’aiuto del selettore- o una velocità di centrifuga adatta al tipo della vostra biancheriaLa velocità della centrifuga è automaticamente limitata nei programmi "Sintetico“ e"Lana/Delicato“.- o uno Esclusione centrifuga.Il ciclo si concluderà con una centrifuga delicata a 100 giri/min.- o un Stop con acqua.La vostra macchina si fermerà con la vasca piena di acqua prima della centrifuga finale.— Scegliete o no le opzioni con l’aiuto dei tasti .— Scegliete una partenza immediata premendo su “Avvio/Pausa” ...— ... o scegliete una partenza differita da 1 a 19 ore con l’aiuto del selettore (secondo ilmodello) e, poi, premete “Avvio/ Pausa” . 5

2 Spia “Lavaggio” lampeggiante (se avete scelto difare un solo risciacquo e centrifuga la spia /“Risciacquo/Centrifuga” lampeggia)selettore su- posizione “800” per esempio- posizione ”100”- posizione ” ”spia(e) della o delle opzioni selezionata(e)spia “Lavaggio”accesa fissa (le spie siaccendono successivamente per indicare in qualefase si trova il ciclo)le spie lampeggiano successivamente fino allapartenza effettiva del ciclo

— Premete il tasto ”Avvio/Pausa” per interrompere il ciclo. — Inserite o togliete uno o più capi di biancheria*. — Premete il tasto ”Avvio/Pausa” per riavviare il ciclo. (*) attendere 1 o 2 minuti in modo che il dispositivo di sicurezza del coperchio si sblocchi.Nota :Se avete scelto una partenza differita, potete accedere istantaneamente al cestello in qualsiasimomento durante la fase precedente l’avvio del ciclo di lavaggio senza interrompere e riavviare ilciclo. 5

Introduzione o rimozione dei capi di biancheria durante il ciclo

(impossibile in fase di centrifuga)

Per avere maggiori precisazioni sulle diverse funzioni, fate riferimento ai capitoli “DETTAGLI DEI PROGRAMMI” e “DETTAGLI DELLE OPZIONI”.

Dopo un’interruzione di corrente, al momento della rimessa sotto tensione il ciclo di lavaggio riprenderà sistematicamente nel

punto in cui è stato interrotto.

Annullamento durante la programmazione, il lavaggio o una pausa: — Mettete il selettore sulla posizione “O”.Questa operazione è possibile in qualsiasi momento durante il ciclo, la programmazione ouna pausa.Nota :- In tutti i casi, un annullamento vi obbliga, poi,a riprogrammare tutto dall’inizio.- Se avete annullato durante il lavaggio, pensate a scaricare l’acqua se necessario. 1 Selettore su “O”tutte le spie spente 1

•Fine del ciclo: Nota : Dopo la centrifuga, alcuni modelli posizionano automaticamente il loro cestello con l’apertura

in alto per facilitare l’accesso alla biancheria. Questa operazione dura al massimo 3 minuti. — Poi, la spia “Stop” si accende “fissa”, ciò indica la fine del ciclo.Mettete il selettore sulla posizione “O”.Potete quindi aprire il coperchio e togliere la vostra biancheria. 1 Spia “ Stop ” accesa fissaRegolazione della partenza differita (

secondo il modello) Avvio / PausaSvolgimento del cicloTipo di biancheria e temperatura Regolazione della velocità di centrifuga 5

Queste funzioni possono essere utilizzate singolarmente o combinate tra loro. Non possono essere impostate combinazioni illogiche.

Tabella dei programmi

Tipo di tessuto Carico maxdi biancheriaasciutta (kg) Temperatura (°C) EsclusionecentrifugaStop conacquaCOTONE90°- 20°60°- 30°- 6,0

100 Extrarisciacquo ●

•DETTAGLI DEI PROGRAMMI I principali programmi proposti da questa lavatrice sono i seguenti : •Cotone Per un carico formato da COTONEbianco resistente o colorato. Importante :

Con i capi colorati, non deve mai essere superata la

Nota : Nei primi minuti del programma, la lavatrice calcola

automaticamente il carico di biancheria introdotta e adegua di

conseguenza il consumo d’acqua e la durata del programma per

garantire un lavaggio perfetto.

•OptiA A45min Questo programma a 40°C permette di lavare in 45 minuti “cronometrati”,un carico abituale di cotone e di biancheria mista di 3 kg, garantendoun risultato di lavaggio perfetto ed un risparmio massimo d’energia. •Sintetici Per un carico formato da COLORI DELICATI, SINTETICI RESISTENTI oFIBRE MISTE. •Lana / Delicati Per un carico formato da TENDAGGI, TESSUTI DELICATI, BIANCHERIADELICATA e LANA “LAVABILE IN LAVATRICE”. Nota: Programma con frequenze di mescolamento e centrifughe adatte

al tipo di questi tessuti. Questo programma permette anche di lavare i tessuti sulla cui etichettaè indicato ”lavare a mano”. Per questo tipo di lavaggio, scegliere laposizione ” ” .

•Flash 30min Questo programma permette il lavaggio rapido di un carico di biancheriapoco sporca di 2,5 kg formato da COTONE, BIANCO, COLORATI oSINTETICI RESISTENTI.Il tempo massimo è di 30 minuti.Con questo programma, la temperatura di lavaggio è automaticamenteimpostata a 30°C. Importante :

Per questo programma, occorrerà ridurre della metà le dosi

•Risciacquo Risciacquo separato seguito, a scelta :— da una centrifuga con scarico acqua— solo da uno scarico (opzione ”Esclusione centrifuga”)— da un arresto con acqua in vasca (opzione ”Stop con acqua”). •

Centrifuga Per una centrifuga separata con scarico. Importante:

el caso di un ”solo risciacquo” seguito da una centrifuga o da

“solo centrifuga”, impostate una velocità di centrifuga adeguata al

tipo di biancheria introdotta nella macchina.

Mantenimento delle prestazioni della lavatrice (Manutenzione del filtro della pompa) :

Dovete pulire regolarmente il filtro della pompa d’evacuazione (consultare le modalità di procedimento nel capitolo “PULIZIA DEL FILTRO DELLA POMPA”) Importante :

Se non pulite regolarmente il filtro della pompa le prestazioni della vostra macchina rischiano di essere compromesse

Per impostare il programma più adeguato al tipo di biancheria, attenersi alle indicazioni riportate sulle etichette presenti sulla maggior parte dei capi tessili.

•ESEMPI DI PROGRAMMI Importante :

I tempi dei cicli vengono forniti per un valore medio “senza opzioni” e possono variare in funzione del carico di biancheria e della temperatura . — Se effettuate un programma con”Prelavaggio”, dovrete aggiungereda 18 a 25 minuti. — Se effettuate un programma con “Extra risciacquo” dovrete aggiungere 17 minuti

- Programma cotone standard a 60° C : Cotone- 60°C - senza opzioni - centrifuga massima .

- Programma cotone standard a 40° C : Cotone- 40°C - senza opzioni - centrifuga massima . Flash 30minOptiA 45 min26

IT 4 / PROGRAMMAZIONE DEL VOSTRO APPARECCHIO

•DETTAGLI DELLE OPZIONI

•Prelavaggio Specificamente studiato per la biancheria molto sporca (fango, sangue...).Il ciclo di riscaldamento a 30°C è preceduto da una prima agitazione afreddo.Questa agitazione a freddo permette di rimuovere le particelle di sporcosui capi prima del riscaldamento. Importante : Occorre introdurre il detersivo nella vaschetta “ ” del cassettodetersivo (vedere il capitolo “CARICAMENTO DEI DETERSIVI ” ). •Extra risciacquo "Speciale pelli sensibili ed allergiche”: aggiunge un risciacquosupplementare nel ciclo di lavaggio. •Surfliss Con questa opzione la biancheria viene trattata in modo più delicato mail risultato di lavaggio è comunque eccellente. Per ridurre la formazionedi pieghe nella biancheria viene ridotta la velocità di centrifuga. •Esclusione centrifuga

(centrifuga posizione “100”) Scegliete questa opzione se si vuole semplicemente sgocciolare la biancheria.Il ciclo si concluderà con una centrifuga delicata a 100 giri/min. •Stop con acqua Questa funzione permette di togliere della biancheria dalla vostramacchina prima della fase di centrifuga o di differire questa fase dicentrifuga, ciò consente alla vostra biancheria di restare nell’acquaper evitare sgualciture. Nota : Quando la macchina viene fermata con la vasca piena di acqua,

la spia di svolgimento del ciclo “

/ ”(Risciacquo/Centrifuga) lampeggia.

Poi: — se desiderate effettuare uno scarico con centrifuga, scegliete, conl’aiuto del selettore , una velocità di centrifuga adatta al tipo dibiancheria.Il programma si concluderà automaticamente.— se volete effettuare soltanto uno scarico, scegliere con la manopoladi selezione la funzione ,"sgocciolamento" (posizione ”100”). •Partenza differita

(secondo il modello) Potete ritardare la partenza del vostro programma di 1, 3, 6, 9, 12, 15 o19 ore per beneficiare della tariffa ore di poco traffico o per ottenere unafine del ciclo all’ora desiderata.Per questo scegliete con l’aiuto del selettore il momento della partenzadel ciclo e premete “Avvio/Pausa” .Nota :- Se, dopo aver selezionato questa opzione, avete omesso di premereil tasto “Avvio/Pausa”, si terrà però conto della selezione, nel giro dialcuni secondi.- Le tre spie di svolgimento del ciclo ( “Lavaggio”, / “Risciacquo/Centrifuga” e “Stop”) lampeggiano successivamente dasinistra a destra poi da destra a sinistra durante tutto il periodo di attesache precede la partenza effettiva del ciclo. •MODIFICA DI UN PROGRAMMA DI LAVAGGIO

•Durante la programmazione : Prima di premere il tasto ”Avvio/Pausa” , è possibile effettuare qualsiasitipo di modifica. •Dopo la partenza del ciclo : Potete modificare il tipo di tessuto (per esempio passare da “COTONE”a “SINTETICI”, ecc…). In questo caso, verificate che le opzioniprecedentemente selezionate lo siano sempre. La vostra nuova sceltadeve essere convalidata premendo il tasto “Avvio/Pausa” .La macchina può allora eventualmente scaricare una parte della suaacqua. •Durante tutto il ciclo : A seconda del vostro modello, sono possibili le seguenti modifiche senzapremere il tasto “Avvio/Pausa” .— Per uno stesso tipo di tessuto, potete modificare la temperatura.Nota : Se la temperatura raggiunta dal ciclo di lavaggio è più elevata dellavostra nuova scelta, il riscaldamento dell’acqua viene immediatamentebloccato ed il ciclo continua.— Potete modificare le velocità di centrifuga durante tutto il ciclo. — Potete selezionare uno “Esclusione centrifuga” (100) ed un “Stop con acqua” ( ) per tutta la durata del lavaggio. — Potete attivare l’opzione “Extra risciacquo” fino all’inizio del risciacquo(finché la spia di svolgimento del ciclo “Risciacquo/Centrifuga” /

si accende).— Potete disattivare tutte le opzioni durante tutta la durata del ciclo nellamisura in cui la loro azione non sia già terminata. •Durante la partenza differita — Si tiene conto di tutte le modifiche di programma e/o opzioniduranteil periodo di attesa di una partenza differita.— Potete modificare la durata della “Partenza differita” durante tutto ilperiodo di attesa che precede la partenza effettiva del ciclo.Nota :- Durante questo periodo, la scelta di un nuovo tempo annulla la selezioneprecedente. Si terrà conto della nuova durata scelta a partire dall’ultimaselezione.- Se, durante questo periodo, volete annullare totalmente la “Partenzadifferita”, mettete il selettore sulla posizione “ 0 ” e, poi, premetebrevemente il tasto “Avvio/Pausa” .Il ciclo si riavvierà immediatamente. •Al termine del ciclo : Quando la spia “Stop” è accesa “fissa”, potete programmare un nuovo ciclo senza dover riportare il selettore sulla posizione “O”. E’ sufficiente per questo girare uno dei selettori o premere uno dei tasti.La spia “Lavaggio” si mette a lampeggiare.La macchina è allora pronta per una nuova programmazione. •SICUREZZA AUTOMATICI

•Sicurezza apertura coperchio : Non appena il ciclo di lavaggio è avviato, il coperchio della lavatrice siblocca.Non appena il ciclo di lavaggio è terminato o allorché la lavatrice vengafermata con la vasca piena d'acqua, il coperchio si sblocca.Se avete programmato un "Avvio differito", il coperchio non è bloccato pertutto il periodo di attesa che precede l'avvio del ciclo.Se volete aprire il coperchio durante il ciclo, premete brevemente il tasto”Avvio/Pausa” e aspettate 1 o 2 minuti in modo che il dispositivo disicurezza del coperchio si sblocchi. Importante :

La durata varia in funzione del momento in cui si desidera

aprire il coperchio durante il ciclo; a volte occorre aggiungere un

periodo di raffreddamento.

Infatti, durante il ciclo la sicurezza del coperchio si sblocca solo

quando la temperatura interna della macchina non supera un

certo valore, ciò per eliminare ogni pericolo di ustioni.

•Sicurezza acqua : Durante il funzionamento della lavatrice, il controllo continuo assicura il nonsuperamento del livello dell'acqua. •Sicurezza di centrifuga : La vostra lavabiancheria è dotata d’un sistema di sicurezza che puòlimitare la centrifuga quando viene rilevata una distribuzione del cariconon uniforme.In questo caso il vostro bucato potrà essere poco centrifugato. Alloradistribuite uniformemente gli indumenti nel cestello e programmate una nuovacentrifuga. •Sicurezza antischiuma : La lavatrice individua gli eccessi di schiuma durante la centrifuga.In questo caso, la centrifuga si ferma e la macchina effettua uno scaricodell’acqua.Quindi si riavvia il ciclo che adegua le fasi di centrifuga e aggiunge seoccorre un risciacquo supplementare. 2

IT5 / MANUTENZIONE ORDINARIA DEL VOSTRO APPARECCHIO

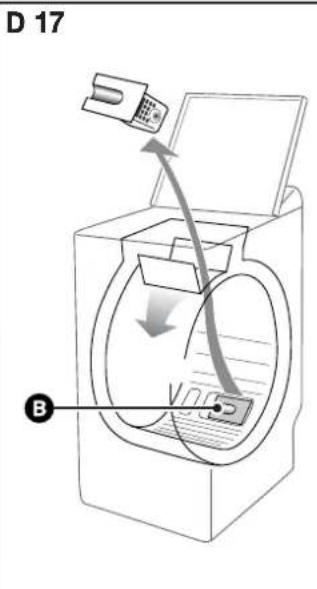

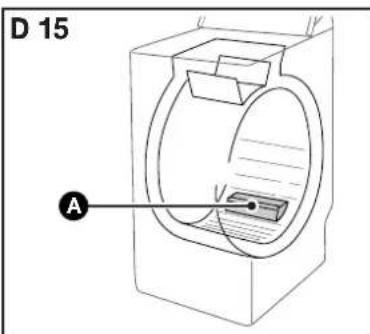

•PULIZIA DEL FILTRO DELLA POMPA Questo filtro recupera i piccoli oggetti che avete potuto lasciareinavvertitamente negli indumenti ed evita che essi disturbino ilfunzionamento della pompa.Per pulirlo procedete nel modo seguente :— aprite i portelli del cestello. In fondo a quest’ultimo vedete apparire unelemento di plastica(Fig. D15)— sbloccate questo elemento(Fig. D16) . A tal fine:- aprite i portelli del cestello. In fondo a quest’ultimo vedete apparire unelemento di plastica - premendo sempre con l’asta, spingete il pezzo verso destra fino arimuoverlo dal suo alloggiamento.— rimuovete il pezzo— girate leggermente il cestello, con i portelli aperti, verso la parte anterioredella macchina(Fig. D17)Attraverso le aperture lasciate libere dalla rimozione del pezzo , accessoal filtro della pompa . — rimuovetelo dal suo alloggiamento(Fig. D17)— rimuovete i vari oggetti rimasti all’interno— sciacquarlo sotto il rubinetto (Fig. D18) — rimettetelo al suo posto spingendolo bene in fondo al suo alloggiamentodopo averlo pulito, se necessario — riposizionate con cura il pezzo nelle apposite aperture poste infondo al cestello, quindi spingetelo verso sinistra fino ad udire lo scattodi avvenuto bloccaggio(Fig. D19) .

•PULIZIA DELL’APPARECCHIO Importante : Per la pulizia della carrozzeria, del pannello dei comandi, e, invia più generale, di tutte le parti in plastica, utilizzate una spugna oun panno inumidito solo con acqua e sapone liquido.In qualsiasi caso evitare: — le polveri abrasive — le spugne metalliche o di plastica — i prodotti a base d'alcool (alcool, diluenti, ecc...) •

MANUTENZIONE DELLE PARTI INTERNE Per garantire una migliore igiene, vi raccomandiamo di :— lasciare il coperchio aperto per un po’ di tempo dopo il lavaggio— pulire, circa una volta al mese, le parti d’accesso alla vasca in plasticae in gomma, con un prodotto leggermente a base di cloro. Per eliminaretutti i residui di questo prodotto, effettuare un risciaquo.— fare un ciclo di lavaggio a 90° almeno una volta al mese. •

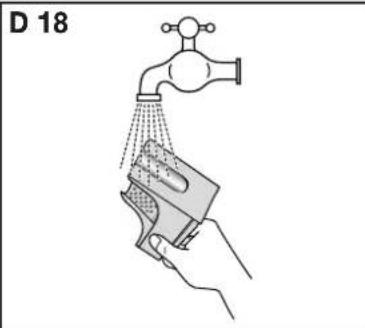

PULIZIA DELLA VASCHETTA DEI DETERSIVI. Pulite regolarmente la vaschetta dei detersivi: — premendo simultaneamente sulle parti concave ai lati della vaschetta,questa si estrae dal suo vano (Fig. 20) . — togliete il sifoni collocato dietro la vaschetta e separate quest’ultimadal suo frontale decorativo (Fig. 21)— sciacquate tutto sotto il rubinetto (facendo bene attenzione di toglierel'acqua eccedente che potrebbe trovarsi all'interno della vaschetta)— rimontate tutti gli elementi della vaschetta facendo attenzione che laparte vaschetta propriamente detta sia ben fissata alla parte del frontale,poi riposizionate l’insieme al suo posto sotto il coperchio della macchina. •CONTROLLI PERIODICI Per evitare la fuoriuscita dell'acqua, si consiglia di controllare sovente lecondizioni dei tubi di arrivo dell'acqua e di scarico. Se constatate la minimafessura, non esitate a sostituirli con tubi identici disponibili presso il produttoreo il suo Servizio Post Vendita. Per sostituire il tubo dell'arrivo dell'acqua,riportarsi al capitolo “ALIMENTAZIONE CON ACQUA FREDDA”. •

SOSTITUZIONE DEL CORDONE DI ALIMENTAZIONE ELLETTRICA Attenzione : Per la vostra sicurezza, la sostituzione del cordone elettricoo, secondo il vostro modello, del gruppo quadro elettrico e del suocordone associato, deve tassativamente essere effettuata dalservizio assistenza clienti del fabbricante o da un professionistaqualificato.

A A A A A A CLANG D 15 D 20

Il ciclo non si avvia — il tasto ”Avvio/Pausa” non è stato premuto.— L’apparecchio non e’ piu’ alimentato da elettricita’ :- verificate se la presa di corrente e’ correttamente inserita.- verificate l’interruttore automatico, e i fusibili.— Il rubinetto di alimentazione dell’acqua e’ chiuso.— Il coperchio dell’apparecchio e’ chiuso male. •

Una pozzanghera d’acqua si forma attorno alla

Attenzione : Togliete innanzitutto la presa di corrente o tagliate il fusibile corrispondentee chiudere il rubinetto di alimentazione dell’acqua.Durante il funzionamento dell’apparecchio, il controllo costante del livello dell’acquaimpedisce che l’acqua fuoriesca. Se, malgrado cio’, dell’acqua esce dalla macchina,puo’ darsi che : — l’estremità dello scarico sia mal posizionato nel condotto di scarico. — i collegamenti del tubo d’alimentazione dell’acqua sulla macchina e sul rubinettonon siano a tenuta stagna :- verificate la presenza delle guarnizioni e del serraggio dei raccordi. •

Forti vibrazioni durante la centrifuga — L’operazione di disimballo non è stata eseguita in modo corretto:- verificate se tutti i tasseli serviti per il trasporto sono stati ben tolti(vedere capitolo “RIMOZIONE DELLE STAFFE DALL’ELETTRODOMESTICO”) — Il pavimento non e’ orizzontale.— L'apparecchio poggia sulle due rotelle "anteriori" (secondo il modello)- poggiare di nuovo l'apparecchio sui piedini spostando a destra la levadi comando delle rotelle. •

La biancheria non e’ stata centrifugata — Avete selezionato un programma senza centrifuga, per es.: ”EsclusioneCentrifuga”. — La sicurezza della centrifuga ha rivelato una cattiva ripartizione di biancherianel cestello :- sistemate la biancheria stipata e programmate una nuova centrifuga •

La macchina non scarica — Avete programmato un “Stop con acqua in vasca”. — Il filtro della pompa d’evacuazione è ostruito :- pulite questi ultimi (vedere modo di procedere nel capitolo “PULIZIA DEL FILTRODELLA POMPA”). — Il tubo di scarico è piegato o schiacciato. •

Il coperchio non si apre — Il programma non è ancora terminato.Il coperchio resta bloccato durante tutta la durata del programma. •

Le portelle del cestello si aprono troppo lentamente (per

le macchine equipaggiate di porte ad apertura controllata) — La lavatrice non è stata utilizzata da molto tempo. — La macchina è installata in un locale troppo freddo. — Le cerniere sono bloccate da residui di detersivo (polvere).- in ogni caso, l’anomalia si risolve dopo la prima apertura. Importante :

In generale, e qualunque sia il tipo di anomalia, conviene sempre

spegnere la macchina, scollegare il cavo dell’alimentazione elettrica

e chiudere il rubinetto di alimentazione dell’acqua.

•MESSAGGI FORNITI DAL PARTICOLARE LAMPEGGIAMENTO DELLE SPIE

•Incidenti segnalati che potete riparare voi stessi In questo capitolo, vi spieghiamo come risolvere personalmente emolto facilmente questi incidenti.Il vostro apparecchio rileva da sé alcuni incidenti di funzionamento eve lo segnala per mezzo di un particolare lampeggiamento delle spiedi opzione.Nota :Prima di chiamare il vostro riparatore, vi consigliamo di procedere comesegue:- mettete il selettore dei programmi sulla posizione ” O ” e sconnettetela presa di corrente per almeno 10 secondi- ricollegate la presa e rilanciate un ciclo di lavaggio.Se il difetto visualizzato persiste, chiamate il vostro riparatore. senzadimenticare di segnalargli quali spie erano accese. Importante : Non rilanciate cicli di lavaggio, quando il cestello resta bloccatooppure se constatate la presenza di acqua attorno alla vostra macchinao ancora se constatate un odore di bruciato. • SERVIZIO POST VENDITA: Quando si contatta il Centro di assistenza tecnica autorizzato, specificaresempre la referenza completa dell'apparecchio (modello, tipo, numero diserie). Questi dati sono riportati sulla targa di identificazionedell'apparecchio.Spie lampeggianti Possibili cause / RimediRubinetto d’immissione d’acqua chiuso.Verificate l’apertura del rubinetto d’immissioned’acqua, dopodiché premete nuovamente iltasto “Avvio / Pausa” per riavviare il ciclo.Questo incidente può anche essere provocatoda un errato raccordo del tubo di scarico(consultare il capitolo ”SCARICO DELLEACQUE USATE”).Coperchio chiuso male Verificate la chiusuradel coperchio dopodiché premete nuovamenteil tasto ”Avvio/Pausa” per riavviare il ciclo.Difetto di rotazione del cestello. Dopo averspento la lavatrice, verificate che un lembo delvostro bucato o un oggetto non sia passatofra la vasca e il cestello, bloccando quest’ultimo(per accedere al fondo della vasca, vederecapitolo “PULIZIA DEL FILTRO DELLAPOMPA”).Il filtro della pompa è otturato. Pulite il filtrodella pompa (consultare le modalità diprocedimento nel capitolo “PULIZIA DELFILTRO DELLA POMPA”), poi premete dinuovo il tasto “Avvio/Pausa” per riavviare ilciclo.Verificate anche il posizionamento del tubo discarico nel condotto d’evacuazione: forse ilraccordo non è ermetico (consultare il capitolo”- SCARICO DELLE ACQUE USATE”). Per preservare il vostro apparecchio vi raccomandiamo di utilizzare i

prodotti di manutenzione Clearit.

L’esperienza di professionisti al

servizio dei privati

Clearit propone prodotti professionali e soluzioni adatte alla

manutenzione quotidiana di elettrodomestici e cucine.

Presso il vostro rivenditore di fiducia potete trovare questi prodotti e

tutta la linea di prodotti accessori e di consumo.29

INFORMAZIONI RELATIVE AL REGOLAMENTO UE 1015/2010

Conformemente al regolamento UE 1015/2010, troverete di seguito alcune informazioni complementari sul prodotto. Il motivo di questo complemento

d'informazioni: le direttive sulle economie d'energia che devono rispettare tutti gli apparecchi venduti nell'UE.

INFORMAZIONI SUL PRODOTTO

•Umidità residua della biancheria

Per conoscere il livello più efficace di centrifuga, consultare il marchio energetico dell'apparecchio e riportarsi alla seguente tabella:

•Programmi per i test, secondo il regolamento delegato (UE) 1061/2010

Questi programmi sono adatti per lavare i tessuti in cotone normalmente sporchi, e sono i più efficaci per quanto concerne il consumo d'energia e d'acqua.Capi bianchi incotone Capi colorati in linoo cotoneTipo di tessuto Programma DetersivoCotone20°C - 90°C max. Detersivo per capi in cotone con prodotto sbiancanteDetersivo per capi colorati senza prodottosbiancanteDetersivo per capi colorati/delicatiDetersivo per capi delicatiDetersivo per lanaCotone20°C - 60°C max.Tessuti sinteticiTessuti sintetici 20°C - 60°C max.Tessuti delicatiTessuti delicati/Seta20°C - 40°C max. Lana

Lana 20°C - 40°C max.72 ≤ D < 8154 ≤ D < 63D < 45 Umidità residua D in % 45 ≤ D < 54 Livello di efficacia della centrifuga A (efficacia elevata)

B C D 63 ≤ D < 72 E * Programma senza optional, centrifuga maxi. Per risparmiare energia, la temperatura di lavaggio effettiva può essere diversa dalla temperatura indicata nel programma. Modalità Arresto:< 0,50 WModalità Stand-by:< 2,50 W •Consumo di corrente elettrica con la modalità Arresto e Stand-by

SCELTA DEL DETERSIVO GIUSTO Il simbolo del lavaggio determina la scelta del detersivo giusto, della temperatura giusta e del trattamento adeguato della biancheria. Carico massimo di biancheria asciutta (6 kg)Programma (*)Classe/kWh/l mini Cotone 60°C pieno caricoA+++ /0.82/49 188Cotone 60°C metà caricoA+++ /0.59/32 118Cotone 40°C metà caricoA+++ /0.425/32 11730
