MANUALE UTENTE Spirit topLine TC 8330 U Schulthess

Istruzioni per l'uso di asciugatrici professionali a condensazione

Seguire le indicazioni di sicurezza!

Mettere in funzione l'asciugatrice

solo dopo aver fatto queste istruzioni!

Dichiarazione di conformità CE

II Produktore:

Indirizzo:

Dichiaracon il presente documento che le asciugatrici:

Tip:	Spirit TopLine TA 8320	Spirit TopLine TC 8330
N* prod.	8320.1...X	8330.1...X

• sono conformi alle relative disposizioni della

Direttiva macchine 2006/42/CE

• sono conformi alle relative dispositionsi delle seguenti ulteriori Direttive dell'UE

Compatibilità elettromagnetica 2004/108/CE

Wolfhausen, Dicembre 2009

Direffore Ricerca & SvHappo

H.P.Caderas

Product Manager

SCHULTHESS

Siamo lieti che abbiate scelto un'asciugabiancheria Schulthess.

La vostra nuova ascugatrice e nata dopo molti anni di ricerche. Le alte esigenze di qualità richieste e durante la fase di fabbricazione vi garantisco un appearecchio di lunga durata.

La sua concezione soddisfa tutte le richieste odierne e future per un moderno trattamento della biancheria. Vi consente di selezionare i programmi in modo vario e personalizzato.

Il forte risparmio di energia e tempi di asciugatura più brevi vi garantiscono la massima economicità durante il funzionamento della vostra asciugatrice.

Dear Customer

Vi preghiamo di leggere attendamente queste istruzioni per l'uso, per poter sfruttare tutte le possibilità ed ivantaggi che vi offre la vostra nuova asciugatrice.

Osservare particolarmente il capitolo «Istruzioni per la sicurezza» comeanche il libretto del Servizio Assistenza ed il certificato di garanzia allegati.

Vi auguriamo di poter utilizzare con gioia la sua nuova macchina Schulthess.

Vostra

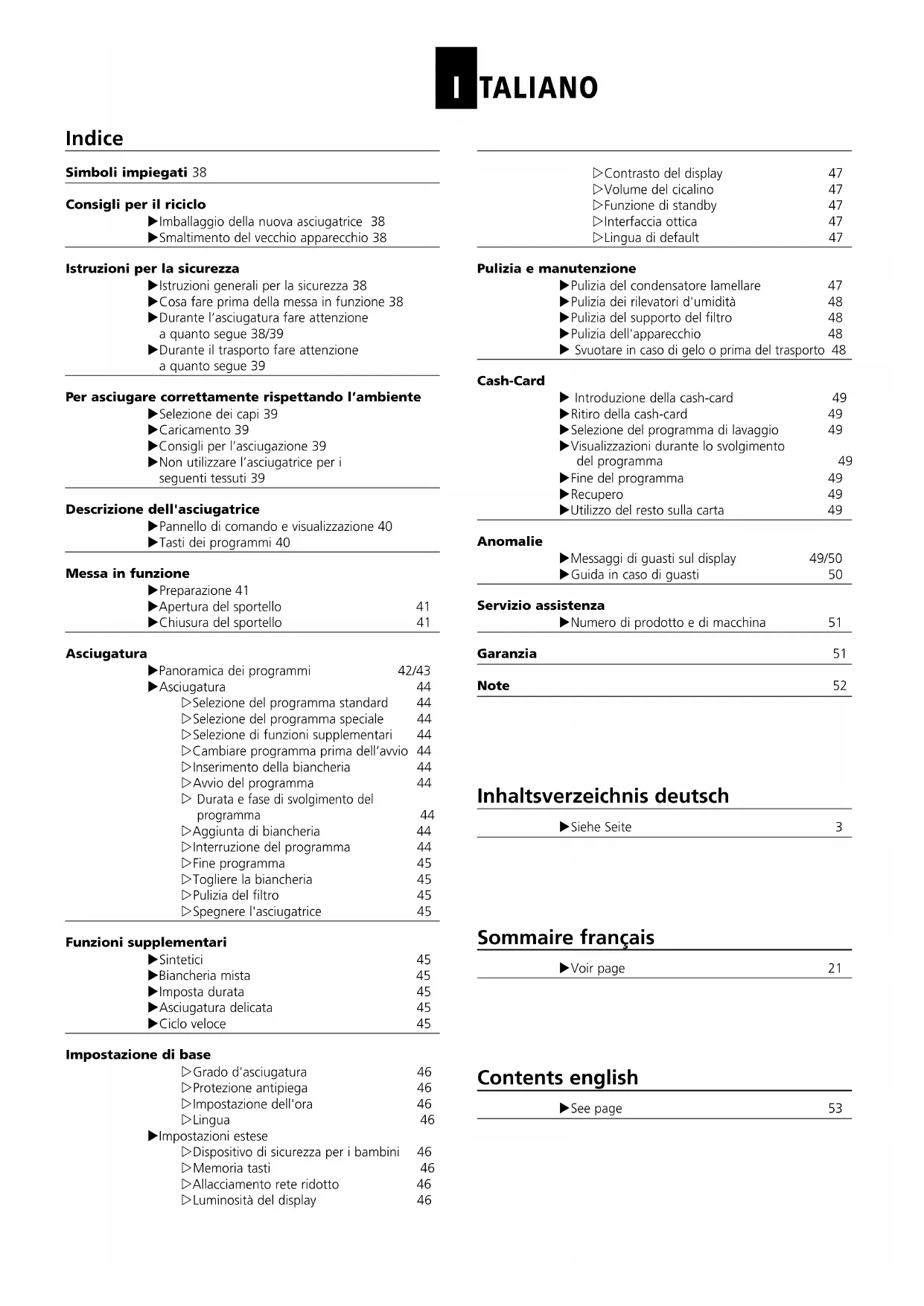

Simboli impiegati 38

Consiglio per il ricicchio

Imballaggio della nuova asciugatrice 38
Smaltimento del vecchio apparecchio 38

Istruzioni per la sicurezza

Istruzioni generali per la sicurezza 38
Cosa fare prima della messa in funzione 38
▶Durante l'asciugatura fare attenzione a quanto segue 38/39
Durante il trasporto fare attenzione a quanto segue 39

Per asciugare correttamente rispetto l'ambiente

Selezione dei capi 39
Caricamento 39
Consiglio per l'asciugazione 39
NonutilizzareI'asciugatrice per i seguenti tessuti 39

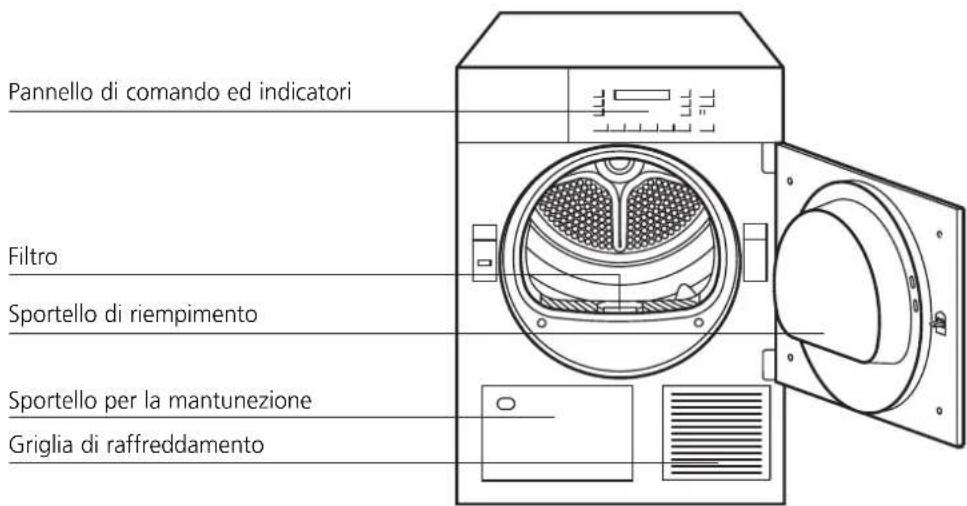

Descrizione dell'asciugatrice

Pannello di lavoro e visualizzazione 40
Tasti dei programmi 40

Messa in funzione

Preparazione 41
Apertura del sportello 41
Chiusura del sportello 41

Asciugatura

Panorama dei programmi 42/43
Asciugatura 44

Selezione del programma standard 44
Selezione del programma speciale 44

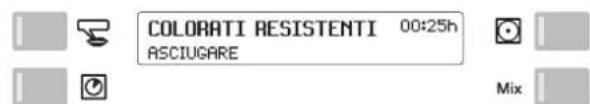

Sezione di funzioni supplementari 44
Cambiare programma prima dell'avvio 44
Inserimento della biancheria 44
Avvio del programma 44

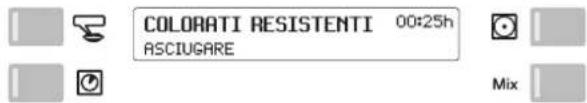

Durata e fase di svolgimento del programma 44

Aggiunta di biancheria 44
Interruzione del programma 44
Fineprogramma 45
Togliere la biancheria 45

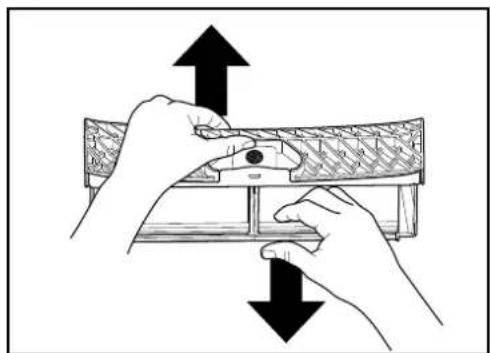

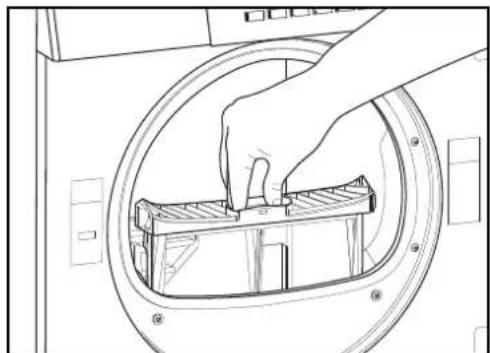

Pulizia del filtro 45
Spegnere I'asciugatrice 45

Funzioni supplementari

Sintetici 45
Biancheria mista 45
Imposta durata 45
Asciugatura delicata 45
Ciclo veloc 45

Impostazione di base

Grado d'asciugatura 46
Protezione antipieqa 46

Impostazione dell'ora 46
Lingua 46

Impostazioni estese

Dispositivo di sicurezza per i bambini 46
Memoria tasti 46

Allacciamento rete ridotto 46
Luminosità del display 46

Contrasto del display 47

Volume del cicalino 47

Funzione di standby 47
Interfaccia ottica 47
Lingua di default 47

Pulizia e manutenzione

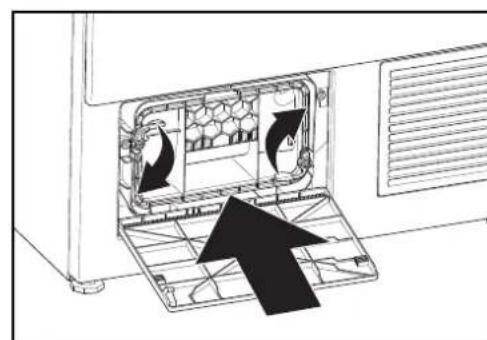

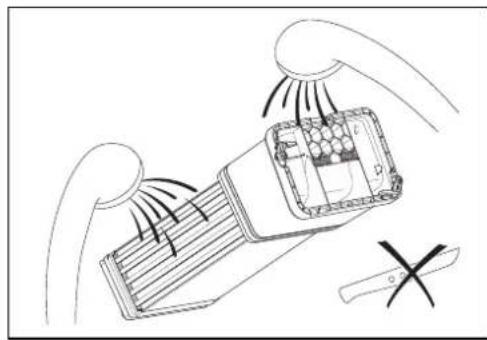

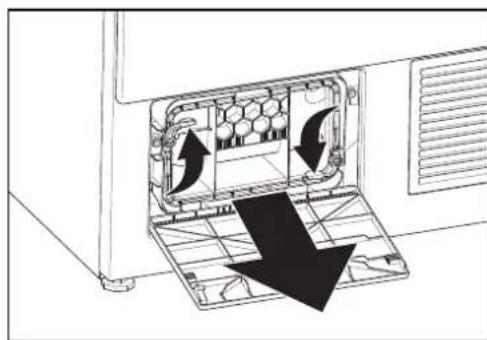

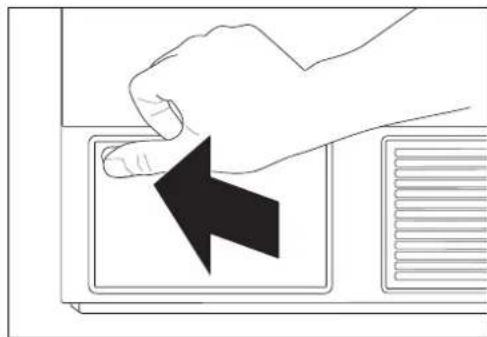

▶Pulizia del condensatore lamellare 47

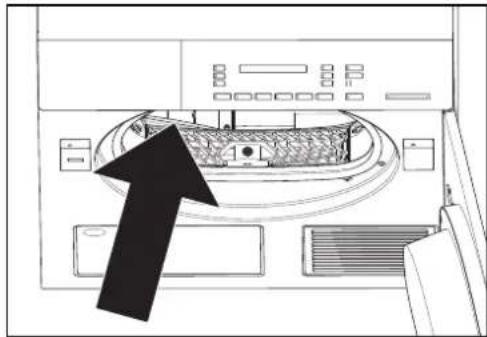

Pulizia dei rilevatori d'umidità 48

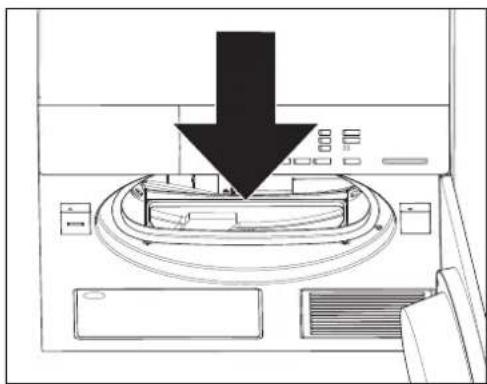

▶Pulizia del supporto del filtro 48
▶Pulizia dell'apparecchio 48
Svuotare in casodi gelo o prima deltrasporto 48

Cash-Card

Introduzione della cash-card 49
Ritiro della cash-card 49
Selezione del programma di lavaggio 49
▶Visualizzazioni durante lo svolgimento del programma 49
Fine delprogramma 49
Recupero 49
Utilizzo del resto sulla carta 49

Anomalie

Messaggi di guasti sul display 49/50
Guida in caso di guasti 50

Servizio assistenza

Numero di prodotto e di macchina 51

Garanzia 51

Note 52

品 istruzioni per la sicurezza ed avertimenti

indica fasi di lavoro da eseguire secondo la successione indicata
conteggi, informazioni generali utili

Consigli per il ricicchio

Imballaggio dell'asciugatrice nuova

Smaltire il materiale d'imballaggio seconde le norme.

Il materiale d'imballaggio non è un giocattolo.

Attraverso il suo trattamento e recupero si risparmiano materie prime e si riduce il volume dei rifiuti.

L'imballaggio cui esere restituito al rivenditore o al forniture.

Tutti i materiali d'imballaggio utilizzati sono compatibili con l'ambiente e riciclabili. Il cartone è costituito dall'80% al 100% da carta riciclata.

Le parti in legno non sono state trattate chimicamente.

I fogli sono in polietilene (PE), i nastri di fasciatura in polipropilene (PP) e le imbottiture, prive di CFC, sono in polistirolo espanso (PS). Questi materiali sono composti puri di idrocarburi e sono riciclabili.

Smaltimento del vecchio apparecchio

A Rendere inutilizzabili gli appearecchi fuori uso.

Dopo aver sfilato la spina, o dopo che l'elettricista ha smontato il cavo d'allacciamento, tagliare e togliere il cav di connessione. Distruggere o togliere la serratura dello sportello, per evitare che i bambiniAGICando rimangano imprigrionati e possano rischiare la vita.

I componenti del vecchio apparecchio non possono più essere utilizzati.

Il vostro vecchio apparecchio contiene materiali preziosi, che devono essere inviati ad un centro di recupero.

Assicurarsi che il proprio appearecchio in disuso venga smaltito in modo appropriato.

Non conservarlo, né gettarlo con i rifiuti normali.

Per ulteriori informazioni sul riciclaggio di quello prodotto si rivolga al suo comune, all'azienda addetta alla raccolta dei rifiuti o al negotio presso il quale ha acquistato il prodotto.

Vi preghiamo di collaborare allo smaltimento o al riciclaggio ecologici dell'apparecchio.

Istruzioni per la sicurezza

A Questo appearecchio soddisfa le norme per la sicurezza relativeagli apparecchi elettrici.Non si intende finalizzato all'uso da parte di persona (inclusi i bambini) con ridotte capacita fisiche, sensoriali o mentali, o con carenza di esperienza e conoscenza.Osservare le struzioni di sicurezza riportate nel presente manuale e le successive istruzioni per il posizionamento.

Istruzioni generali per la sicurezza:

Non salire sulla macchina.
Non sedersi, né sorreggersi, né appoggiarsi sul sportello. (Pericolo di ribaltamento!)
Non spruzzare mai acqua sull'apparecchio, né pulire con un pulitore ad alta pressione
Se l'apparecchio non viene usato per lungo tempo, devesse staccato dall'alimentazione di corrente.
Toccare la presa di corrente solo con mani perfettamente asciutte. Staccare la spina, tirando escludvamente alla presa di corrente e mai il cavo stesso.
Le riparazioni devono essere condotte escludamente da personale esperto e le parti danneggiate devono essere sostituite escludamente da pezzi di ricambio originali Schulthess.

Le riparazioni non idonee possono provocare gravi danni materiali e causare pericoli per l'utente. Modifiche all'apparecchio sono possibili solo previo consenso del produttore.

Conservare i detersivi e gli altri additivi per il lavaggio fuori alla portata dei bambini.

Cosa fare prima della messa in funzione:

Leggere attendamente le struzioniaglegate, prima di mettere in funzione la vostra asciuagatrice. Ci sono importanti informazioni relative all'installazione, all'uso ed alla sicurezza dell'apparecchio. Conservare con cura tutte la documentazione per alte persone che utilizzano l'asciuagatrice o per eventuali proprietari futuri.
Lasciare installare l'apparecchio a personale esperto e qualificato, nel rispetto delle Istruzioni per il posizionamento fornite insieme alla macchina. Non collegare un apparecchio che presenti danni evidenti.
Lo spazio intorno all'asciugatrice deve essere sempre libero da filamenti.

Durante l'asciugatura fare attenzione a quando segue:

Prima di aviare un programma di asciugatura, accertarsi che non vi siano corpi estranei o eventualmente animali intrappolati nel cestello.
Asciugare nell'asciugatrice solo capi puliti.
L'asciugatrice non deve essere utilizzata se per il lavaggio sono stati usati prodotti chimici. Biancheria venuta a fatto con olio da ravola, acetone, alcol, benzina, petrolio, cherosene, smacchiatori, trementina, cera o olio togli-cera, prima dell'asciugatura nell'asciugatrice devono venire lavati in acqua tiepida con una dose aggiuntiva di detersivo.

Oggetti come la gomma piuma (gomma piuma in lattice), cuffie da doccia, tessuti impermeabili, articoli in gomma come capi d'abbigliamento o cuscini contententi fiocchi di gomma piuma non devono venire asciugati nell'asciu-gatrice.
Ammorbidenti o prodotti similii possono essere utilizzati seguendo le rispettive istruzioni per l'uso.
Un processo di asciugatura dovrebbe sempre conclusersi con la fase di raffreddamento completeness riuscita, cosicché la biancheria rimanga ad una temperature tale da non essere danneggiata. Se l'asciugatura viene interrotta prima e sono che sua stato eseguito il processo di raffreddamento, la biancheria va estratta rapidamente e stesa in modo da permettere al calore di dispersersi. In quello caso è necessario considerare che i capi, in base alla loro temperatura e umidità, in caso di lavoro con la pelle potrebbero causare delle uszioni. Si consiglia quindi di indossare dei guanti adatti.
Tenerglianimalidomestici lontani dall'apparechio.
L'apparecchio è concepito esclusivamente per l'asciugazione domestica di tessuti.
Al terme delprogramma,nonintroduire lamano nel cestelloancora rotante.

Durante il trasporto fare attenzione a quando segue:

Attenzione durante il trasporto dell'asciugatrice: pericolodi ferirs! Non sollevare l'apparecchio facendo presa sulle parti sporgenti!

Per asciugare correttamente rispetto l'ambiente

Selezione dei capi

Controllare i symboli di asciugatura sulle etichette dei tessuti.

Asciugazione a temperatura normale.

Asciugazione a bassa temperatura.

Non asciugare con l'asciugatrice.

Asciugare nell'asciugatrice solo capi che sono stati lavati con acqua.

Per ottenere un'asciugazione uniforme, suddividere la biancheria per tipo di tessuto e per grado d'asciugazione desiderato.

Caricamento

• Il sistema d'asciugazione più economico e meno nocivo per l'ambiente è quello di caricare la quantità massima di biancheria consentita (Vedi capitolo «Panorama dei programmi»).
  Non superare la quantità massima di carico consentita, poché il sovraccarico pregiudica i risultati dell'asciugazione e squalcisce molto la biancheria.
• Centrifugare i capi in lavatrice o in una centrifuga prima di asciugarli, per eliminare completeness l'acqua. Maggiore e la velocità di centrifugazione, minori saranno i tempi di asciugatura e, di conseguenza, i consumi d'energia elettrica.
• Centrifugare anche i capi delicati.

Consigli per l'asciugazione

• Chiudere le cerniere lampo, i ganci e gli occhielli. Per favore chiudere i bottoni degli copriipumini e federe. Allacciare le cinture aperte, legare insieme i nastri dei grembiuli, ecc.
  Se possibl, togliere i capi delicati dall'asciugatrice ancora leggermente umidi (selectionare il grado di asciugatura leggero). In caso d'eccessiva asciugatura c'e il rischio che si squalciscano.
• Mettere i capi ben distesi nel cestello, mischiando capi grande e piccoli.
• I capi che risultassero anymore imidi al termine del ciclo d'asciugazione (carico misto cotonati) possono essere asciugati con il programma «Asciugatura a tempo».
• I tessuti lavorati, ad. es. i capi in maglia, potrebbero restrangersi con l'asciugazione. Per quello tipo di tessuti non utilizzato il programma «Asciugatura forte» [26]
• I tessuti sensibili, come seta e tende sintetiche, devono essere asciugati con il programma speciale «Syntetics» attenzione alla formazione di pieghe!
• Asciuagare la lana o i tessuti in misto lana solo con il programma «Lana finish»): pericolo d'infeltrimento!
• Se si desidera asciugare solamente un capo, alla questo si può asciugare in modo uniforme, solo se si integrano altri capi per equilibrare il peso, quali due panni di spugna (asciutti).

NonutilizzareI'asciugatriceperiseguente tessuti:

La biancheria è troppo bagnata: spreco di energia! (Centrifugare di nuovo il bucato)

I capi trattati con solventi infiammabili, es. smacchianti o benzina solvente, non devono essere asciugati nella macchina (rischio di esplosione!) e neppure i capi che contengono gommapiuma o schiuma per capelli, solvente per smalto o sostanze simili (rischio di incendio!).

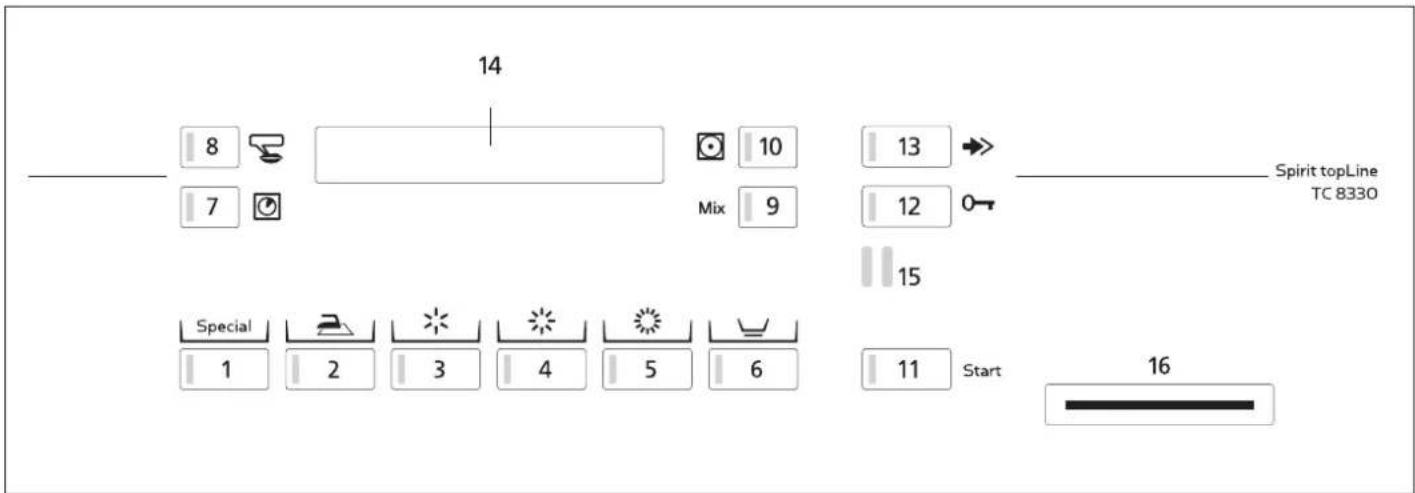

Pannello di commande e visualizzazione

Programmi

1 Programmi speciali
2 Umido per stiratura
3 Asciguatura leggera
4 Asciugatura normale
5 Asciuqatura intensa

Funzioni supplementari

6 Sintetici
7 Imposta durata
8 Selezione lingua
9 Biancheria mista
10 Asciugatura delicata
11 Avio del programma
12 Apertura del sportello
13 Ciclo velocity

Indicatori

14 Display digitale

Interfacce

15 SCS-Schulthess Control System

(interfaccia PC per assistenza clienti)

16 Fessura per l'introduzione della cash-card (Option)

Installare l'asciugatrice seguendo le relative istruzioni. Prima di mettere in funzione l'asciugatrice per la prima volta, pulire il cestello con un panno umido.

Preparazione

Controllare che:

Sia inserito il filtro per i pelucchi (vedi capitolo «Asciugatura, Pulizia del filtrò»).
Il raffreddatore d'aria sotto a sinistra è inserto correttamente (vedi capitolo «Pulizia e cura»).
La spina sia inserita o l'interruttore a parete acceso. L'asciugatrice è pronta ad entrare in funzione, se tutte le spie di controllo lampeggiano oppure sono spente.

Nel caso che una spia rimanga continuamente accesa, premere il tasto «Ciclo velocé», finché viene indicato «Selezionare un programma».

Apertura del sportello

Premereil tasto «Aprire sportello»
Il sportello si sare.
Attenzione: Il sportello si apree solamente se è inserta l'alimentazione di corrente principale. Se dovesse essere mancata la corrente prima dell'apertura del sportello (ad esempio per mancanza di moneta), allora può essere aperto manualmente premendo all'altezza del bloccaggio del sportello.
- La luce del cestello si accende al momento dell'apertura del sportello.

Chiusura del sportello

Per chiudere il sportello, premerlo finché non si sente scattare chiaramente la serratura.

Accertarsi che nel chiudere il sportello non vi rimangano impigliati dei capi.

Se lo sportello non è stato chiuso, un dispositivo di sicurezza impedisce la messa in funzione dell'apparecchio.

Vi preghiamo di controllare sempre i simboli riportati sulle etichette dei tessuti.

Simbolo sull'etichetta	Quantità max. di bianch.	Tessuto/Tipido di biancheria		Grado d'asciugatura del programma	Tasti per la selezione del programma	Centrifugato in lavatrice alla velocità giri/min.	Consumo di corrente in kWh ca.	Durata in min. circa
Capi resistenti e colorati in cotone o lino
	7 kg	• Lenzuola, tovaglie, asciugamani, t-Shirts, magliette polo, vestiti da lavoro	Per capi da stirare con ferro	Umido per stiratura		14001200	2,63,3	4151
		• T-Shirts, magliette polo, abiti, pantaloni, vestiti da lavoro, biancheria intima	Per capi che non devono essere stirati o chedevono essere stirati peu	Asciugatura leggera		14001200	3,33,8	5363
		• Asciugamani di spugna e non, canovacci per piatti, lenzuola, biancheria intima, calzini in cotone	Per capi che non devono essere stirati	Asciugatura normale		14001200	3,54,1	5766
		• Accappatoi e lenzuola in spugna Mai biancheria intima e calze	Tessuti particolaremente spessi o a più strati	Asciugatura intensa		14001200	3,84,4	6374
Sintetici (che non si stirano) in tessuto sintetico e misto, cotone da non stirare, ad es. viscosa, cupro, modal, poliestere
	3,5 kg	• Pantaloni, abiti, gonna, camicie	Per capi da stirare con ferro	Umido per stiratura	+ √	800600	1,01,3	2733
		• Pantaloni, abiti, gonna, camicie, bluse, capi di corsetteria, fuseaux, capi di abbligianamento sportivo ad alto contento di fibre sintetiche	Per capi che non devono essere stirati o chedevono essere stirati peu	Asciugatura leggera	+ √	800600	1,21,5	2935
		• Camicie da uomini, bluse, capi di abbiglia-mente sportivo, lenzuola, tovaglie, tute sportive	Per capi che non devono essere stirati	Asciugatura normale	+ √	800600	1,41,6	3339
		• Giacche a vento, coperto	Tessuti particolaremente spessi o a più strati	Asciugatura intensa	+ √	800600	1,72,0	4351
Biancheria Mista
	3,5 kg	• Pantaloni, abiti, gonna, camicie	Per capi da stirare con ferro	Umido per stiratura	+ Mix	800600	1,51,7	3942
		• Pantaloni, abiti, gonna, camicie, bluse, capi di corsetteria, fuseaux, capi di abbligianamento sportivo ad alto contento di fibre sintetiche	Per capi che non devono essere stirati o che devono essere stirati peu	Asciugatura leggera	+ Mix	800600	1,92,2	4952
		• Camicie da uomini, bluse, capi di abbiglia-mente sportivo, lenzuola, tovaglie, tute sportive	Per capi che non devono essere stirati	Asciugatura normale	+ Mix	800600	2,02,3	5558
		• Giacche a vento, coperto	Tessuti particolaremente spessi o a più strati	Asciugatura intensa	+ Mix	800600	2,42,7	6163
		Per i tessuti particolaremente sensibili alle temperature premere il tasto «Asciugatura delicata».
		I valori di consumo presentati sono indicativi e sono stati rilevati in condizioni di esercizio normali. Sono possibili scostamenti sono ad un limite del 10%. Negli appearechi con potenza allacciata ridotta, i tempi dei programmi si translungano.

Panorama dei programmi
Vi preghiamo di controllare sempre i simboli riportati sulle etichette dei tessuti.

Simbolo sull'etichetta	Quantità max. di bianch.	Tessuto/Tipido biancheria		Grado d'asciugatura del programma	Tasti per la selezione del programma	Centrifugato in lavatrice alla velocità giri/min.	Consumo di corrente in kWh ca.	Durata in min. circa
	Programmi speciali
	7 kg	● Lenzuola	▶ Lenzuola, lenzuola con angoli, copriipiumini, federere ecc. in cotone. Ascugatura normale 1x Copriipiumini e federe per favore chiudere i bottoni	Lenzuola	Special	max. 1400	3,8	73
	7 kg	● Capi in spugna	▶ Spugne, ascugamani, accappatoi ecc. in cotone.	Capi in spugna	2x Special	max. 1400 3,9 63
	1,5 kg	● Rinfrescare	▶ Il bucato viene ventilato, perché apporte ulteriore calore.	Rinfrescare Ascugatura a tempo freddo 20-90 min.	3x Special +
	7 kg	● Capi resistenti e colorati	▶ Il bucato si asciuga all'ora impostata, perché il controllo dell'umidità residua.	Ascugatura a tempo caldo 20-150 min.	4x Special +
	3,5 kg	● Sintetici	▶ Il bucato si asciuga all'ora impostata, perché il controllo dell'umidità residua.	Ascugatura a tempo warm 20-150 min.	4x Special + +
	3,5 kg	● Bluse/Camice	▶ Le camicie si asciugano fino al livello «Umido per stiratura», il programma riduce la formazione di pieghe, non danneggia il bucato e facilitàanche la successiva stiratura.	Bluse/Camice Umido per stiratura	5x Special	400	1,9	50
	4,5 kg	● Jeans	▶ I jeans si asciugano completamente.	Jeans Ascugatura normale	6x Special	800 600	3,8 94 4,4	105
	2,3 kg	● Sintetico	Per asciugare capi in seta, capi delicati e biancheria intima, tende e simili.	Sintetico Ascugatura normale	7x Special	200	2,0 95
	3,5 kg	● Lana resistente al lavaggio meccanico	▶ Il bucato diventa più morbid, ma non èpletamente asciutto. Estrarre il bucato subito dopo la fine del programma e disporre orizzontalmente sul panno di spugna.	Lana finish Ascugatura morbida (nonpletamente asciutta)	8x Special	800	0,1	5
	2,3 kg	● Abbigliamento outdoor	Per asciugare capi outdoor e piumini, eccetera.	Outdoor Ascugatura normale	9x Special	600	1,9	66
	2,3 kg	● Impregnazione	▶ Dopo l'impregnazione nella lavatrice, è opportuno fissare l'impregnazione nei capi lavati.	Impregnazione Ascugatura forte	10x Special	600	1,8	58
	△	Per i tessuti particolarmente sensibili alle temperature premere il tasto «Ascugatura delicata».
		I valori di consumo presentati sono indicativi e sono stati rilevati in condizioni di esercizio normali. Sono possibili scostamenti sono ad un limite del 10%. Negli appearechi con potenza allacciata ridotta, i tempi dei programmi si prolongano.

Selezione del programma standard

Ilsystemadi rilevamento elettronico,dotato di sensori precisi,controllacostamente il grade di umidità dei nostricapi e termina ilprogramma automaticamente al momentoin cui è stato raggiunto il grade d'asciugazione impostato.

Premere il tasto del programma corrispondente al grado di asciugatura desiderato.
Si accende la spia luminosa del programma selezionato.
Per i tessuti delicati selezionare la funzione supplomentare «Sintetici»
Per capi misti selezionare la funzione supplementare «Biancheria mista».

Selezione del programma speciale

Con i programmi speciali si possono asciugare in modo mirato alcuni tipi di tessuto.

Premere ripeturamente il tasto finché sul display appeare il programma desiderato. (vedi panoramicica dei programmi).

Selezione di funzioni supplementari

Selezionando una o più funzioni supplementari potete impostare il vosto programma di asciugazione in base alle caratteristiche specifiche della vostra biancheria (vedi capitolo «Funzioni supplementari).

Cambiare programma prima dell'avvio del programma

Premere nuovamente il tasto del programma desiderato.
- Lampeggiano nuovamente tutte le spie di controllo delle funzioni supplementari che sono essere selezionate e tutte le impostazioni vengono cancellate.
Ev. selezionare le funzioni supplementari.

Inserimento della biancheria

Utilizzare l'asciugatrice solo per i capi che sono stati lavati ad acqua.

Inserire nel cestello i capi ben aperti, mischiando i capi grande e piccoli.

Avvio del programma

Start

Premere il tasto «Avvio».
La spia luminosa si accende ed il programma parte automaticamente.
Se è inserto il dispositivo di sicurezza per i bambini:
- Tenere premuto il tasto «Ciclo veloce» ed azionare il tasto «Avvio».

Svolgimento del programma / Fase del programma

Nei programmi in base all'umidità residua il systemà di rilevamento elettronico controllinga costamente il grado d'umidità della biancheria.
- Viene visualizzata la durata residua del programma.
Questo tempo residuo viene ricalcolato più volte durante l'asciugatura, pertanto l'effettiva fine del programma varia di alcuni minuti.
Nei programmi a tempo vieneindicato il tempo che rimane prima della fine del programma.

Aggiunta di biancheria

effettuabile in agli momento.

Premere il tasto «Apriere sportello».
Il tamburo si ferma.
Introduire la biancheria.
Chiudere lo sportello.
Premere il tasto «Avvio'.

Se è inserito il dispositivo di sicurezza per i bambini:

Mantenere premuti entrambi i tasti «Avvio» e «Ciclo velocce».
Ilprocessodi asciugaturarpirende.

Interruzione del programma

Interrompere il programma premendo più volte il tasto «Ciclo velocce», finché sul display compare «Fine del programma».
Se è inserito il dispositivo di sicurezza per i bambini:
Tener premuto il tasting «Avvio».
Contemporamente premere il tasto «Ciclo velocexe

Fineprogramma

La fine del programma viene visualizzata dal valore 00:00h, il display indica «Fine programma» e la spia lampeggia.

Viene emesso un segnale acustico (solamente nel caso in cui è inserta l'apposita funzione di segnalazione.)
- Alla fine del programma, il cestello continua a muoversi a intervalli brevi, per evitare che il bucato non si pieghi (solo con funzione antipieghe attivata, 30 o 60 minuti). Dopodiché la biancheria dovrebbe essere rimossa.

Togliere la biancheria

Premere l tasto «Aprire sportello»
- Il tamburo viene illuminato.
Togliere la biancheria.
▶Pulire il filtro.

Pulizia del filtro

Utilizzato i capi di biancheria, si vengono a creare dei filamenti, che durante l'asciugazione si staccano e vanno a depositarsi nel filtrto che si trovava sul dato interno dello sportello. Quindi il filtrto deve essere pulito dopo agli incio d'asciugazione.

1. Premere il tasto « Apire sportello »
2. Estrarre ilhetto e capovolgerlo.
3. Passare la mano sul filtro e rimuovere in quello modo i filamenti di tessuto. Puoanche accadere che il filtrro, anche se apparentemente sottoposto a regolare pulizia, diventi impermeabile a causa di un fine sedimento invisibile depositatosi nella mascherina del filtrro. Tenere il filtrto con una superficie rivolta verso l'alto e versarvi sopra dell'acqua. Se non lascia passare l'acqua, il filtrto deve essere pulito con una spazzola sotto l'acqua corrente.

Spegnere l'asciugatrice

Chiudere lo sportello
Spegnere I'interruptore a parete.
- Se non è presente un interruptore a parete, il Campo di visualizzazione scompare automaticamente dopo 4 minuti e l'asciugatrice passa alla modalità di standby (solo con funzione standby attivata).

Funzioni supplementari

Selezionando una o più funzioni supplementari potete impostare il vosto programma di asciugazione in base alle caratteristiche specifiche della vostra biancheria. Tali funzioni supplementari rimangono attive escludivamente per questo programma di asciugatura.

Sintetici

Per capi delicati in tessuto sintetico, tessuti misti o cotone da non stirare.

Biancheria mista

Per biancheria mista in tessuto normale sintetico o misto o cotone.

Imposta durata

Se tra i programmi speciali avete selezionato un programma di asciugatura temporizzato, potete stabilire la durata del programma con il pulsante «Imposta durata». Il tempo d'asciugazione da impostare dipende dal tipo di biancheria, alla quantità di biancheria e dal contento di umidità.

Premere itasto delprogramma.
La spia luminosa « Imposta durata» lampeggia ed il tempo d'asciugatura minimo viene indicato.
- Selezionare il tempo d'asciugazione premendo più volte il tasting.

Asciugatura delicata

In caso di tessuti delicati si può premere il tasto «Asciugatura delicata», in modo da ridurre la temperatura.

Ciclo velocity

Il programma cui èsere ridotto o interrotto, premendo il tasto «Ciclo velocè».

Impostazioni di base

Sebbene i parametri base dell'asciugatrice siano già stati predispositi in fabbrica, prima dell'aviamento o in qualisi asi momento successivo le funzioni di seguito elencate vi permiettono di adattarli alle vostre esigenze personali.

Le impostazioni di base sono essereambiare solamente se nessun programma di asciugatura è in esecuzione. Per cancellare un'impostazione di base si deve sempre manutenere premuto il tasto di programma e poi attivare il tasto «Ciclo velocce». Le relative funzioni vengono visualizzate sul display. Tenendo premuto il tasto di programma e premendo più volte il tasto «Ciclo velocce», visualizzazione cambia.

Esemblio:

Funzione disinserita

Funzione inserta

Grado d'asciugatura (valore preimpostato NORMALE)

Se è insertita esta funzione, il grado d'asciugatura dei programmi elettronici (Asciugatura normale e forte) viene leggermente aumento e la biancheria risultata un po' più asciutta.

Protezione antipiega (valore preimpostato 30 MIN)

Attivando esta funzione, alla fine del programma iniziata una fase di protezione antipiega della durata di 60 min.

Impostazione dell'ora (non preimpostata in fabbrica)

Il tasto consente di regolare le ore e il tasto regolare i minuti.

Lingua (valore preimpostato: TEDESCO)

Per cancellare la lingua, premere più volte il relative tasto di selezione pure

Questa impostazione vale temporaneamente per il programma selezionato e alcuni minuti dopo la fine del programma si passa nuovamente alla lingua di default. (Vedi «Impostazioni estese/Lingua di default»)

Impostazioni estese

La pressione contemporanea su quosti tre tasti attiva la visualizzazione delle impostazioni estese.
La pressione ripetuta sul tasto visualizza le impostazioni disponibili.
La pressione sul tasto mette di modificare le varie impostazioni.
Con la pressione sul tasto termina la visualizzazione delle impostazioni.

Dispositivo di sicurezza per bambini (valore preimpostato:

Selezionare «Impostazioni estese»!

Il disposietivo di sicurezza per i bambini serve ad evitare che i bambini facciano partire casualmente il programma, oppure lo cambino o lo cancellino.

Avvio di un programma quando è inserito il dispositivo di sicurezza per i bambini:

Tenere premuto il tasting «Avvio» e azionare il tasting «Ciclo veloce».

Memoria tasti (valore preimpostato: OFF)

Selezionare «Impostazioni estese»!

Inserendo la funzione «Memoria tasti»iene salvato il programma speciale eseguito per ultimo, che compare per primo sul display la volta successiva in cui si preme il tasting «Premendo ripetutamente si possono selezionare in successionione i programmi che seguono.

Un programma speciale utilizzato frequentlymente puo essere richiamato con una sola pressione su un tasting.

A funzione disinserita compare per primo il programma «Lenzuola».

Allacciamento reteridotto(valore preimpostato:OFF)

Selezionare «Impostazioni estese»!

La riduzione della tensione di allacciamento comporta un seguente prolongamento dei tempi di programma.

Off = 400V 3N 5,1kW / 10AT

On = 400V 2N 3.7kW/10AT

On = 230V 1N ~ 2,3kW / 10AT

On = 230V 1N ~ 3,7kW / 16AT

Luminosità del display (valore preimpostato: 150)

Selezionare «Impostazioni estese»!

Questo tasto censente di modificare la luminosità o il tipo di carattere visualizzato.

Contrasto del display (valore preimpostato: 26)

Selezionare «Impostazioni estese»!

Questo tasto e nsente di modificare il livello di contrasto del display.

Volume del cicalino (valore preimpostato: VOLUME 2)

Selezionare «Impostazioni estese»!

Con cicalino attenuato, al termine del programma viene emesso un segnale acustico ad intervalli regolari.

Questo tasto consente di regolarne il volume su 3 livelli:

Inattivo

Volume 1

Volume 2

Volume 3

Funzione di standby (valore preimpostato: ON)

Selezionare «Impostazioni estese»!

Se nessun programma è in esecuzione, l'attivazione di questa funzione commuta il funzionamento della macchina nello stato di risparmio energetico. Tutte le spie sono spente.

Interfaccia ottica (valore preimpostato: OFF)

Selezionare «Impostazioni estese»!

L'attivazione dell'interfaccia ottica (SCS) consente al Servizio Assistenza di comunicare con la macchina tramite PC.

Lingua di default (valore preimpostato: DEUTsCH)

Selezionare «Impostazioni estese»!

Se si selezione temporaneamente un'altra linguatramite il relativo tasto di selezione o i tasti e 4 minuti\ dopo la fine del programma, in modalità standby o dato\ mancato funzionamento per un lungo periodo si passa\ nuovamente alla lingua di default.

Pulizia e manutenzione

Pulizia del condensatore lamellare

Il condensatore lamellare dovrebbe essere pulito ca. una volta agli 10 cici di asciugatura.

1. Premere il tasto, lo sportello di manutenzione si après.

1. Ruotare entrambe le levette di chiusura, segundo la direzione della freccia.

2. Estrarre il condensatore lamellare.

1. Pulire除去 un getto d'acqua il condensatore lamellare, fare sgocciolare bene l'acqua.

1. Rimontare il condensatore lamellare, con il manico rivolto.
   verso il basso. Ruotare le levette di chiusura nella loro
   posizione originale.

1. Premere in alto a sinistra lo sportello di manutenzione fino ad inserimento.

Pulizia dei rilevatori d'umidità

Dopo un uso prolongato si possono formare dei fini sedimenti di calcare o ammorbidente sulla parte frontale ed interna del tamburo, su entrambi i rilevatori d'umidità.

Nei programmi in base all'umidità residua quello po comeportare il mancato raggiungimento del grado di asciugatura desiderato. Togliere i sedimenti con un panno imbevuto in aceto.

Pulizia del supporto del filtrlo

1. Ogni tanto è necessario rimuovere i filamenti che si sono depositati sul supporto. PerQLsta operazione utilizzare un'aspirapolvere o un pennello per spelverare.
2. Introdurre il tubo dell'aspirapolvere o il pennello per spolverare nell'apertura del filtrlo per i filamenti di tessuto e rimuovere interamente i filamenti residui.
3. Rimontare ilhetto in modo corretto.
4. Chiudere lo sportello.

Pulizia dell'apparecchio

Prima di pulire l'apparecchio o eseguire lavori di manutenzione, accertarsi che la corrente sia disinserita.
Non spruzzare mai acqua sull'apparecchio.
Non utilizzato solventi! Queste sostanze potrebbero danneggiare alcuni componenti dell'asciugatrice; sviluppano vapori tossici e possocono provocare un'esplosione!

Pulire la parte esterna ed i comandi dell'asciugatrice simplicamente con acqua saponata o con un normale detergente in commercio che non contenga solventi o che non sua abrasivo.

Svuotare l'asciugabiancheria in caso di gelo o prima del trasporto

Se I'asciugabiancheria si trova in u locale dove la temperatura cui andare sotto zero, oppure deve essere trasportata, è necessario svuotare completamente l'apparecchio.

1. Selezionare un programma d'asciugazione a scelta.
2. Premere il tasto di avvio. L'acqua di condensazione rimasta nell'apparecchio vieneosi pompata nello scarico.
3. Dopo circa 5 minuti interrimpere il programma con il tasto «Ciclo velocce»

Cash-Card

Introduzione della cash-card

Introduire la cash-card con il simbolo rivolto verso l'alto. Sul display, l'uno dopo l'altro, il «Saldo nuovo» memorizzato sulla cash-card e l'accanto che viene detratto. L'eventuale importo rimanente nell'apparecchio viene conteggiato.

Ritiro della cash-card

Selezione ed avvio del programma di asciugare

Sezione del programma di asciugare
Sezione delle funzioni supplementari
Awio del programma

Visualizzazioni durante lo svolgimento del programma

COLORATI RESISTENTI 00:35n

CREDITO RESIDUO 2.60

Durante il programma di asciugare appaioni alternatively le fasi del programma ed il credito residuo.

Fine delprogramma

Quando il programma di asciugare è terminato, l'amporto rimanente viene memorizzato nell'apparecchio a favore della relativa cash-card e conteggiato in occasione del processo di asciugazione. La fine del programmaiene indicata dal tempo 00:00h e dall'indicazione «Apriere sportello»

Recupero

Il recupero sulla cash-card dell'importo rimanente si fa di preferenza alla fine della giornata di bucato.

Introduire la carta. Sul display il «Saldo» memorizzato sulla cash-card.
Awiare il recupero premendo il tasto «Ciclo velocce». Sul display, I'uno dopo I'altro, il «Credito residuo», che viene accreditato, ed il «Saldo nuovo».
Ritirare la cash-card.

Si più unicamente effettuare un recupero sulla cash-card dans laquelle l'importo è stato originariamente detratto.

Utilizzo del resto sulla carta

Se l'importo sulla cash-card non basta per pagare la somma che inizialmente viene richiesta, l'apparecchio emette un fischio e sull'indicatore lampeggia una spia. Sull'indicatore appeare l'importo mancante. Introducendo una seconda cash-card si può pagare la differenza.

Anomalie

Riparazioni, modifiche o interveni su apparecchi elettrici devono essere eseguiti escludvamente da personale specializzato. Le riparazioni non idonee possono provocare gravi danni materiali e causare pericoli per l'utente.

Per le riparazioni devono essere utilizzati solamente ricambi originali.

Messaggi di guasti sul display

Nel caso vengano segnalate le seguenti messaggi di guasti, il programma cui ènessere fatto ripartire, premendo il tasto «Avvio», dopo aver eliminato l'anomalia.

SICUREZZA BAMBINI ATTIVA

Mantenere premuto il tasto «Avvio» e azionare il tasto «Ciclo velo» (Vedi capitolo «Impostazione di base»).

"CHIUDERE SPORTELLO"

Premero lo sportello finché la chiusura non si inserisce correttamente.

'AQUA CONDENSA PIENO

La pompa dell'acqua di condensa non funziona.

Verificare che il tubo flessibile dell'acqua di scarico non si piegato o lo scarico sull'immobile non sua ostruito.

Un segnale acusticoiene emesso, il programma continua.
La segnalisazione «Controlla livello calore» appeare e resta fino alla fine del programma. Premere una volta il tasto «Avvio» e poi premere diverse volte il tasto «Ciclo velocce» fino che viene visualizzato «Fine programma».

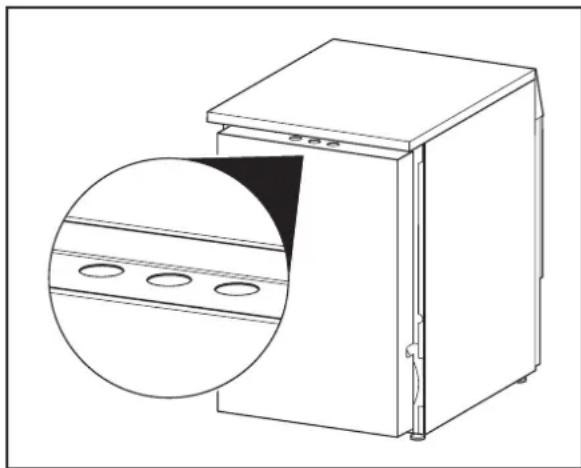

Controllare che tutti gli interrupttori termici siano inserti. Con un dito premere una sola volta su tutte le tre bussole di gomma rotonde (vedi figura). Se il problema persiste dopo aver premuto una volta, avisare il servizio assistenza.

Se l'apparecchio segnala un messaggio di guasto F- - :

Interrompere il programma con il tasto «Ciclo velocce» e selezionare un nuovo programma.

Se la segnalazione di guasto viene ripetuta:

Interrompere per circa 1 minuto l'alimentazione di corrente e poi reinserirla. (Sfilare la spina o spegnere l'interrottore a parete).
L'apparecchio è nuovamente pronto ad entrare in funzione, se le spie luminose dei programmi lampeggiano.
- Selezionare un nuovo programma.

Se viene più indica la segnalazione di guasto:

Annotarsi il tipo di segnalazione di guasto.
Sfilare la spina o spegnere l'interrutto a parete.
Avvisare il Servizio Assistenza.

Messaggi di guasto (Cash-card)

Le messaggi di guasti seguenti si riferiscono all'uso della cash-card.

"GIRARE CARTA"

Introduire la cash-card con il symbolo rivolto verso l'alto.

“CARTA VUOTA”

Utilizare una cash-card carica.

La cash-cardutilizzata non è valida.Informare l'addetto competente.

"REINSERIRE CASH-CARD"

Aspettare 5 secondi finché l'accidente è registrato e compare il nuovo saldo.

Guida in caso di guasti

Qu di seguito sono elencati altri guasti minori che si possono riparare:

La macchina non entra in funzione dopo aver premuto un tasting del programma:

Controllare che l'interruttore a parete sia acceso e la spina sua inserta.
Controllare che tutti i fusibili siano intatti oppure che sera scattato il salvavita.

Il display è oscurato:

l'apparecchio e in modalità di standby. Non si tratta di un erre, basta premere un tasto per riattivare l'apparecchio.

L'apparecchio non entra in funzione:

Non è stato premuto il tasto «Avvio».
- É impostata un'ora d'avvio. Parte solamente dopo che è trascorso il tempo d'avvio selezionato.

L'apparechio non si accende, il display rimane oscurato,anchecco aver premuto un taste:

Controllare che l'interruttore a parete sia acceso e la spina sua inserta.
Controllare che tutti i fusibili siano intatti oppure che.
sia scattato il salvavita.
- Blocco di rete, di regola avviene intorno a mezzogiorno. Riattivare l'apparecchio una volta trascorso il periodo del blocco di rete.

Il grado di asciugatura non è stato raggiunto:

Il bucato anymore caldo si percepiisce più umido di quello che in realta è!

Lasciare raffreddare il bucato fuori dall'asciugatrice. Se continua ad essere troppo umido:

▶Pulire il filtro (Vedi capitolo «Asciugatura, Pulizia del filtrò»).
Aumentare il grado d'asciugatura (Vedi capitolo «Impostazione di base»).
▶Pulire i rilevatori d'umidità (Vedi capitolo «Pulizia e Manutenzione»).

Il singolo capo non raggiunge l'asciugatura desiderata:

Se si desidera asciugare solamente un capo, alla.
questo si puo asciugare in modo uniforme, solo se si integrano altri capi per equilibrare il peso, quali ad esempio due panni di spugna (asciutti).

Il tempo di asciugatura è troppo lungo:

▶Pulire il filtro (Vedi capitolo «Asciugatura, Pulizia del filtrò»).
- Mancanza di corrente (Controllare i blocchi da parte della Società Elettrica)

La biancheria non si asciuga nonostante sua stato impostato il massimo grado di asciugatura:

Il cestello è sovraccarico (Vedi capitolo «Panorama dei programmi»).
La biancheria non è stata centrifugata a sufficienza.
L'erazione dell'ambiente non è sufficiente.

(Aprière la porta o la finestra).

Ilhettoeotturato dafilamentidi tessuto (Vedi capitolo «Asciugatura,Pulizia delchio»).
▶Pulire il condensatore lamellare (Vedi capitolo «Pulizia e Manutenzione»).

L'illuminazione del cestello non funziona:

La lampadina è guasta. Per motivi di sicurezza la lampadina deve essere sostituita soltanto dal Servizio Assistenza o da un technician.

Consistente aumento d'umidità nell'ambiente:

L'ambiente non é aerato sufficientemente. Provedere ad una sufficiente aerazione dell'ambiente.

Il sportello è bloccato:

Se dovesse essere mancata la corrente prima dell'apertura dello sportello (ad esempio per mancanza di moneta), alla più essere aperto manually premendo all'altezza del bloccaggio del sportello.

Il bucato resta avvolto:

Utilizzato lo speciale programma «Biancheria fatto» o «Biancheria bagno».

Servizio assistenza

Prima di rivolgervi al Servizio Assistenza, verificate se potete eliminare da soli l'anomalia. (Vedi capitolo «Anomalie»). In caso di consulenza,anche durante il periododi garanzia, vi saranno addebitati i costi per l'intervento di un tecnico.

Nel caso non siate in grado di eliminare da soli il guasto, sfilare la spina o spegnere l'interruttore a parete e rivolgersi al Servizio Assistenza.

Comporre il numero della sede centrale del Servizio Assistenza (vedi retro della busta). Sarete collegati automaticamente con la filiale del Servizio Assistenza competente per la vostra zona.

Vi preghiamo di indicare al Servizio Assistenza il numero di prodotto ed il numero dell'apparecchio. Troverete quosti dati sulla targa di identificazione situata all'interno dello sportello. Segnare qui i numero del vosto asciugabiancheria.

No. di prodotto

No. di apparecchio

Garanzia

Garanzia 1 anno.

Notizen / Notes / Note

Notizen / Notes / Note

Contents
