MANUALE UTENTE WITXL 109 INDESIT

Installazione, 38-39

Disimballo e livellamento, 38

Collegamenti idraulici ed elettrici, 38-39

Primo ciclo di lavaggio, 39

Dati tecnici, 39

I

Descrizione della lavabiancheria, 40-41

Pannello di controllo, 40

Come aprime e chiudere il cestello, 41

Spie, 5

Avvio e Programmi, 42

In breve: avviare un programma, 42

Tabella dei programmi, 42

WITXL 109

Personalizzazioni, 43

Impostare la temperatura, 43

Impostare la centrifuga, 43

Funzioni, 43

Detersivie biancheria, 44

Cassetto dei detersivi, 44

Ciclo candeggio, 44

Preparare la biancheria, 44

Capi particulari, 44

Precauzioni e consigli, 45

Sicurezza generale, 45

Smaltimento, 45

Risparmiare rispettare I'ambiente, 45

Manutenzione e cura, 46

Escludere acquae corrente elettrica, 46

Pulire la lavabiancheria, 46

Pulire la pompa, 460

Controllare tubodi alimentazione dell'acqua,46

Come smontare e pulire il cassetto dei detersivi, 46

Anomalie erimedi, 47

Assistenza, 48

Assistenza Attiva 7 giorni su 7, 48

INDESIT

Installazione

!È importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avertimenti.

! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Disimballo e livellamento

Disimballo

1. Disimballare la lavabiancheria.
2. Controllare che la lavabiancheria non abbia subito danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.
3. Rimuovere le quattro viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella

pare posteriori (vedi figura).

1. Chiudere i fori con i tappi di plastica in dotazione.
2. Conservare tutti i pezzi: qualora la lavabiancheria debba essere trasportata, dovranno essere rimontati.

Attenzione. In caso di riutilizzo le viti più corte devono essere montate in alto.

Gli imballaggi non sono giocattoli per bambini.

Livellamento

1. Installare la lavabiancheria su un pavimento piano e rigido, alla appoggiarla a muri, mobili o altri.

1. Se il pavimento non fosse perfettamente orizzontale, compensare le irregularità svitando o avvitando i piedini anteriori (vedi figura); l'angolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2^ .

Un accurato livellamento da stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare quello la lavabiancheria uno spazio sufficiente per la ventilazione.

Collocazione, spostamenti.

La tua lavatrice è dotata di uno speciale carrello con ruote retrattili puoi lavoramente spostarla. Per far scendere quello carrello e poterla sono movere alla sforzo, è necessario tirare la leva nera, situata in basso a sinistra, sotto lo zoccolo. Ultimato lo spostamento riportarla

nella posizione iniziale. La macchina a quello punto è saldamente collocata (vedi figura sopra).

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell'acqua

1. Inserire la guarnizione A nell'estremità del tubo di alimentazione e avvitarlo a un rubinetto d'acqua fredda con bocca filettata da 3/4 gas (vedi figura). Prima di allacciare, far scorrere l'acqua finché non sua limpida.

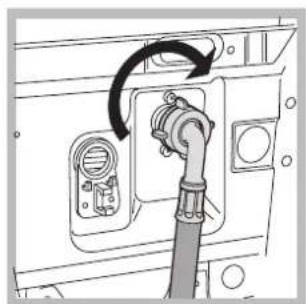

1. Collegare il tubo di alimentazione alla lavabiancheria avvitandolo all'apposita presa d'acqua, nella parte posteriore in alto a destra (vedi figura).

2. Fare attenuatione chnel tubo non ci siano nepieghe nestrozzature.

! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco).
! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negotio specializzato o a un technician autorizzato.

Collegamento del tubo di scarico

Collegare il tubo di scarico,enza piegarlo, a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100~cm da terra;

oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). L'estremita libera del tubo di scarico non deve rimanere immersa nell'acqua.

! è sconsigliato usare tubi di prolunga; se indispensabile, la prolunga delve ave lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento eletrico

Prima di insere la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua normali di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella tabella Dati tecnici (vedi a bianco);
• la tensione di alimentazione sua compresa nei valori indicati nella tabella Dati tecnici (vedi a bianco);
• la presa sia compatibile con la spina della lavabiancheria. In caso contrario sostituire la presa o la spina.

! La lavabiancheria non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.

A lavabiancheria installata, la presa della corrente deve essere facilemente raggiungibile.

! Non usare prolonghe e multiple.
! Il cavo non deve subire piegature o compressioni.
! Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati.

Attenzione! L'azienda declina agli responsabilità qualora queste norme non vengano rispettate.

Primo ciclo di lavaggio

Dopo l'installatione, prima dell'uso, effettuare un ciclo di lavaggio con detersivo e alla biancheria impostando il programma a 90^ alla prelavaggio.

per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avertimenti.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Dati tecnici
Modello	WITXL 109
Dimensioni	larghezza cm 40 altezza cm 85 profondità cm 60
Capacità	da 1 a 6 kg
Collegamenti elettrici	vedi targhetta caratteristiche tecniche posta su retro della lavatrice
Collegamenti idrici	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 42 litri
Velocità di centrifuga	sino a 1000 giri al minuto
Programmi di controllo secondo la norma EN 60456	programma 2; temperature 60°C; effettuato con 6 kg di carico.
CE	Questa apparecchiatura è conforme alle seguenti Direttable Comunitarie: - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modifications - 2006/95/CE (Bassa Tensione) - 2002/96/CE

Descrizione della lavabiancheria

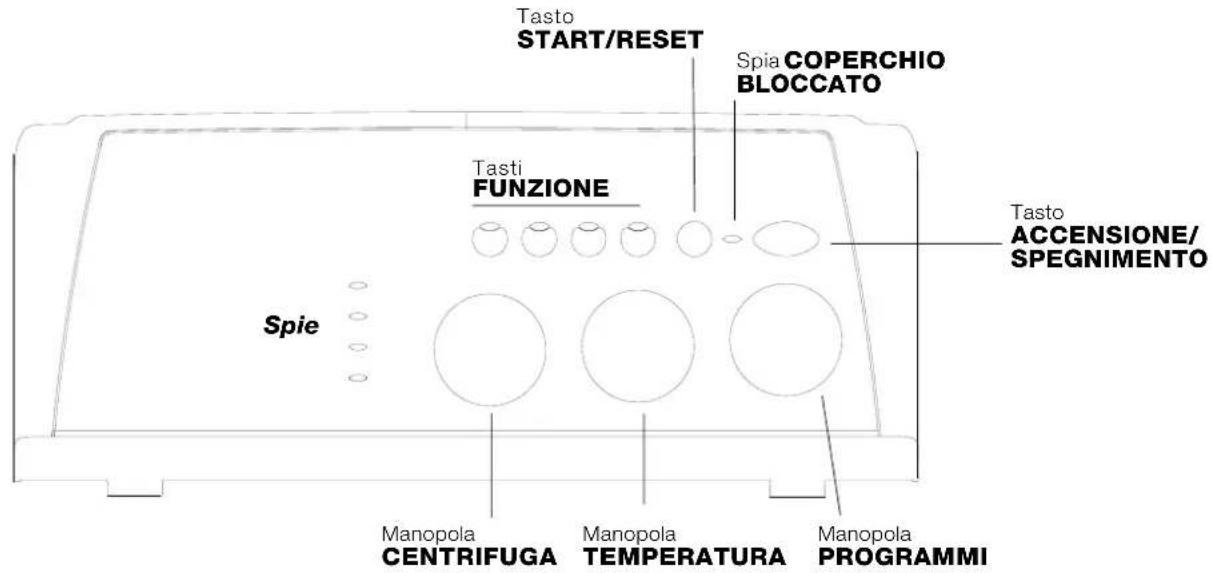

Pannello di controllo

Cassetto dei detersivi per caricare detersivi e additivi (vedi pag. 44).

Spie per seguire lo stato di avanzamento del programma di lavaggio.

Se è stata impostata la funzione Delay Timer, indicheranno il tempo mancante all'avvio del programma (vedi pag. 41).

Manopola CENTRIFUGA per impostare la centrifuga o escluderla (vedi pag. 43).

Tasti FUNZIONE per selezionare le funzioni disponibili. Il tasting relativivo alla funzione selezionata rimarra接触到.

Manopola TEMPERATURA per impostare la temperatura o il lavaggio a freddo (vedi pag. 43).

Tasto ACCENSIONE/SPEGNIMENTO per accen-dere e spegnere la lavabiancheria.

Tasto START/RESET per avviare i programmi o annullare quanto erroneamente impostato.

Spia ACCENSIONE/COPERCHIO BLOCCATO per capire se la lavabiancheria è accesa (lampeggiante) e se il coperchio è apribile (fissa) (vedi pag. 41).

Manopola PROGRAMMI per impostare i programmi (vedi pag. 42).

Durante il programma la manopola resta ferma.

Spia ACCENSIONE/SPORTELLO BLOCCATO:

La spia accesa indica che lo sportello è bloccato per impedire aperture accidentali; per evitare danni è necessario attendere che la spia lampeggi prima di aprirlo.

Il lampeggio veloce della spia ACCENSIONE/SPORTELLO BLOCCATO contemporaneo a quello di almeno un'al tra spia segnala un'anomalia (vedi pag. 12).

Come apriere e chiudere il cestello

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Spie

Le spie forniscono informazioni importanti. Ecco che casa dicono:

Ritardo impostato:

Se è stata attivata la funzione Delay Timer (vedi pag. 43), dopo averere avviato il programma, inizIERÀ a lampeggiare la spia relativa al ritardo selezionato:

Col trascorrere del tempo verra visualizzato il ritardo residuo con il lampeggio della spia relativa:

Trascorso il ritardo selezionato la spia lampeggiante si spengnerà e avrā inizio il programma impostato.

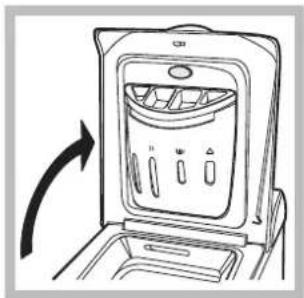

A) Apertura coperchio superiore (Fig. 1): Sollevare il coperchio esterno ed aprirlo completamente.

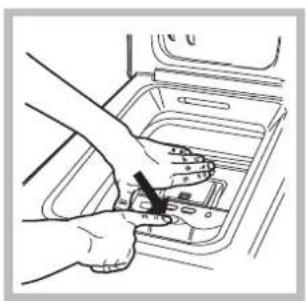

B) Apertura cestello, usando ambedue le mani come indicato (Fig. 2):

• premere il pulsante individato alla freccia nella fig. 2 ed esercitando una lieve pressione verso il basso, tenere appoggiata una mano, ad evitare che gli sportelli aprendosi repentinamente facciano male alle dita:
• arrivapagna quindi gli sportelli che si sganceranno ed apriranno migliormente.

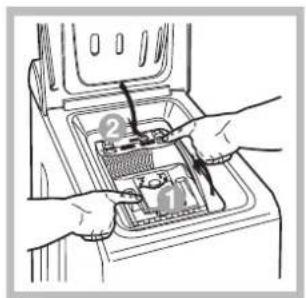

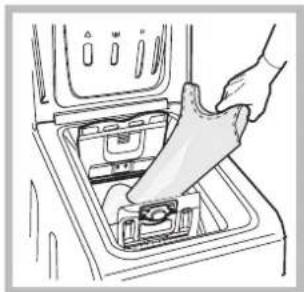

C) Introduzione biancheria (Fig. 3).

• richiudere bene il cestello abbassando prima lo sportello anteriore ed appoggiandovi quindi quello posteriori;
• assicurarsi quindi che i ganci dello sportello ante-riere siano perfettamente alloggiati nella sede dello sportello posteriori;
• dopo aver sentito il "clac" dell'avvenuto aggancio, esercitare una lieve pressione verso il basso su entrambi gli sportelli che non devono sganciarsi;
• chiudere infine il coperchio esterno.

Fase in corso:

Durante il ciclo di lavaggio le spie si accenderanno progressivement per indicarne lo stato di avanzamento:

Nota: durante la fase di scarico si illuminerà la spia relativà alla fase Centrifuga.

Tasti funzione

TASTI FUNZIONE fungonoanche da spi.
Selezionando una funzione il relativo tasto si illuminera.
Se la funzione selezionata non è compatibile con il
programma impostato il tasto lampeggerà e la funzione
non verrà attenuata.

Nel caso venga impostata una funzione incompatibile con un'altra precedentamente selezionata rimarra attiva solo l'ultima scelta.

In breve: avviare un programma

1.Accendere la lavabiancheria premendo il tasto ①
Tutte le spie si accenderanno per quale secondo, poi si spengono e la spia ACCENSIONE/ SPORTELLO BLOCCATO inizIERA a lampeggiare.
2. Caricare la biancheria, versare detersivo e additivi (vedi pag. 44) e chiudere gli sportelli e coperchio.
3. Impostare con la manopola PROGRAMMI il programma desiderato.

1. Impostare la temperatura di lavaggio (vedi pag. 43).
2. Impostare la velocità di centrifuga (vedi pag. 43).
3. Avviare il programma premendo il tasto START/RESET. Per annullare il ciclo impostato premere il tao START/RESET per 2 secondi.
4. Al terme del programma la spia ACCENSIONE/ SPORTELLO BLOCCATO lampeggeraindicando che lo sportello è apribile. Estrarre la biancheria e lasciare lo sportello socchiuso per far asciugare il cestello.

Spagnere la lavabiancheria premendo il tasto ①.

Tabella dei programmi

Natura dei tessuti e dello sporco	Programmi	Tempe-ratura	Detersivo		Ammor-biente	Opzione Antimacchia /Candeggina	Durata del ciclo(minuti)	Descrizione del ciclo di lavaggio
			prelav.	lavag.
Standard
Bianchi extremamente sporchiet (lenuzola, tovaglie, ecc.)	1	90°C •	• •				175	Prelavaggio, lavaggio, risciacqui,centrifughe intermedièe finale
Bianchi extremamente sporchiet (lenuzola, tovaglie, ecc.)	2	90°C •	•			Delicata /Tradizionale	160	Lavaggio, risciacqui,centrifughe intermedièe finale
Bianchi e colorati resistentioltomo sporchiet	2	60°C •	•			Delicata /Tradizionale	150	Lavaggio, risciacqui,centrifughe intermedièe finale
Bianchi e colorati delicatimolto sporchiet	2	40°C •	•			Delicata /Tradizionale	143	Lavaggio, risciacqui,centrifughe intermedièe finale
Bianchi poco sporchiet e coloridelicati (carnice, maglie, ecc.)	3	40°C •	•			Delicata /Tradizionale	99	Lavaggio, risciacqui,centrifughe intermedièe finale
Colori resistentioltomo sporchiet (biancheria per neonati, ecc.)	4	60°C •	• Delicata				80	Lavaggio, risciacqui,antipiega o centrifuga delicata
Colori resistentioltomo sporchiet (biancheria per neonati, ecc.)	4	40°C •	• Delicata				71	Lavaggio, risciacqui,antipiega o centrifuga delicata
Colori delicati (biancheria di tutti i tipi leggermente sporca)	5	40°C •	• Delicata				71	Lavaggio, risciacqui,antipiega o centrifuga delicata
Lana	6	40°C •	•				50	Lavaggio, risciacquiecentrifuga delicata
Tessuti molto delicati (tende,seta, viscosa, ecc.)	7	30°C •	•				52	Lavaggio, risciacquie,antipiega o scarico
Time 4 you
Bianchi e colorati resistentioltomo sporchiet	8	60°C •	•				60	Lavaggio, risciacquie,centrifughe intermedièe finale
Bianchi poco sporchiet e coloridelicati (camice, maglie, ecc.)	9	40°C •	•				50	Lavaggio, risciacquie,centrifughe intermedièe finale
Colori delicati (biancheria di tutti i tipi leggermente sporca)	10	40°C		•	•		40	Lavaggio, risciacquie,centrifuga delicata
Colori delicati (biancheria di tutti i tipi leggermente sporca)	11	30°C •	• 30					Lavaggio, risciacquie,e centrifuga delicata
Sport
Scarpe sportive(Max 2 paia)	12	30°C		•	•	5 0		Lavaggio a freddo (senzadetersivo), lavaggio, risciacquie, e centrifuga delicata. Max 2 paia
Tessuti per abbigliamentosportivo (Tute, calzoncini, ecc.)	13	30°C •	• 60					Lavaggio, risciacquie,centrifughe intermedièe finale
PROGRAMMI PARZIALI
Risciacquo •						Delicata /Tradizionale		Risciacquie e centrifuga
Centrifuga								Scarico e centrifuga energia
Scarico								Scarico

Note

Per la descrizione dell'antipiega: vedi Stira meno, pagina a fianco. I dati riportati nella tabella hanno valoreindicativo. Nei programmi 8-9 si consiglia di non eccedere i 3kg di biancheria.Per il programma 13 i 2kg

Programma speciale

Refresh (programma 11 per Sintetici) è studiato per lavare capi leggermente sporchi in poco tempo: dura solo 30 minutì e faosi risparmiare energia e tempo. Impostando il programma (11 a 30^ ) è possibile lavare insieme tessuti di diversa natura (esclusi lana e setà) con un carico massimo di 3 kg. Si consiglia l'uso di detersivo liquido.

Impostare la temperatura

Ruotando la manopola TEMPERATURA si imposta la temperatura di lavaggio (vedi Tabella dei programmi a pag.42).

La temperatura siould ridurre sino al lavaggioa freddo

Impostare la centrifuga

Ruotando la manopola CENTRIFUGA si imposta la velocità di centrifuga del programma selezionato.

Le velocità massime previste per i programmi sono:

Programmi Velocità massima

Cotone 1000 giri al minuto

Sintetici 800 giri al minuto

Lana 600 giril minuto

Seta no

La velocita di centrifuga cui assere ridotta, oppure esclusa selezionando il simbolo.

La macchina impedira automaticamente di effettuare una centrifuga maggiore a quella massima prevista per agli programma.

! Per evitare vibrazioni eccessive prima di anni centrifuga la macchina distribuisce il carico in modo uniforme, quello avviene effettuando delle rotazioni continu de cesto ad una velocità leggermente superiore a quella di lavaggio.

Quando nonostante ripetuti tentativi il carico non viene perfettamente distribuito, la macchina effettua la centrifuga ad una velocità inferiore a quella prevista.

In presenza di eccessivo sbilanciamento la macchina effettua la distribuzione al posto della centrifuga.

Gli eventuali tentativi di bilanciamento possono allungare la durata totale del ciclo fino ad un massimo di 10 minuti.

Funzioni

Le varie funzioni di lavaggio previste alla lavabiancheria permiettono di ottenere la pulizia e il bianco desiderati. Per attivare le funzioni:

1. premere il tastingo relativto alla funzione desiderata, secondo la tabella sottostante;
2. l'accensione del tastingo relativo segnala che la funzione è attiva.

Note: Il lampeggio veloce del tasto indica che la funzione relativa non è selezionabile per il programma impostato.

Funzioni	Effetto	Note per l'uso	Attiva con i programmi:
Delay Timer	Ritarda l'avvio della macchina sino a 9 ore.	Premere più volte il tasting fino a far accenderare la spia relativà al ritardo desiderato.Alla quinta pressione del tasting la funzione si disattiverà.N.B.: Una volta premuto il tasting Start/Reset, si può modificare il valore del ritardo solo diminuendolo.	Tutti
Antimacchia	Ciclo di candeggio adatto a eliminare le macchie più resistenti.	Ricordarsi di versare la candeggina nella vaschetta aggiuntiva 4 (vedi pag. 44).Non è compatible con l'opzione STIRA MENO.	2,3,4,5,Risciacquo.
Stira meno	Riduce le pieghe sui tessuti, agevolando la stiratura.	Impostando esta funzione, i programmi 4,5,7 si interromperanno con il bucato in amollo (Antipiega) e la spia della fase Risciacquò lampeggerà:- per completing il ciclo premere il tasting START/RESET;- per effettuire solo lo scarico posizionare la manopola sul simbol relativo e premere il tasting START/RESET.Non è compatible con l'opzione ANTIMACCHIA.	3,4,5,7,8,9,10,Risciacquo.
Extra Risciacquo	Aumenta l'efficacia del risciacquo.	E' consigliata con lavabiancheria a piano carico o con dosi elevate di detersivo.	1,2,3,4,5,8,9,10,12,13Risciacquo.

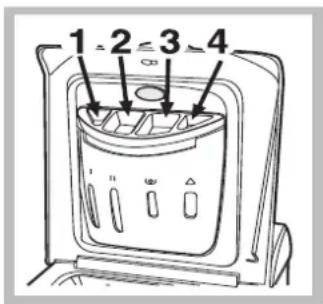

Cassetto dei detersivi

Il buon risultato del lavaggio dipendeanche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incro-stare le parti interne della lavabiancheria e a inquina- re I'ambiente.

Alzare il coperchio al di除去 del quale è collocato il cassetto dei detersivi e insere il detersivo o l'additivo come segue.

vaschetta 1: Detersivo per prelimavaggio (in polvere)

vaschetta 2: Detersivo per lavaggio (in polvere o liquido)

E'opportuno immettere direttamente il detersivo liquido in vasca a mezzo dell'apposita pallina.

vaschetta 3:Additivi (ammorbidente, ecc.)

Quando si versa l'ammorbidente nel comparto 3, far attenzione a non superare il livello "max"indicato. L'ammorbidente viene automaticamente immesso in macchina durante I'ultimo risciacquo. Al termine del programma di lavaggio nello scomparto 3 rimane un residuo d'acqua. Questa serve per I'immissione di ammorbidenti molto densi, ovvero per diluire quelli concentrati. Se nel comparto 3 rimanesse più acqua del normale, ciò significica che il dispositorio di svuotamento è intasato. Per la pulizia vedi pag.46.

vaschetta 4: Candeggina

Ciclo candeggio

La candeggina tradizionale si usa per i tessuti
resistenti bianchi, quale delicata per i tessuti
colorati, i sintetici e per la lana.
Nel dosare la candeggina non superare il livello "max"indicato sulla vaschetta 4 (vedi figura).
Per effettuare solo il candeggio versare la candeggina
nella vaschetta 4,impostare il programma Risciac-
quo e premere il pulsante-funzione Anti macchia

! Non usare detersivi per il lavaggio a mano, perché formano troppa schiuma.

Preparare la biancheria

• Suddividere la biancheria secondo:
• il tipo di tessuto / il symbolo sull'etichetta.
• i colori:分开are i capi colorati da quelli bianchi.
• Vuotare le tasche e controllare i bottoni.
  Non superare i valori indicati, riferiti al peso della biancheria asciutta:

Tessuti resistenti: max 6 kg

Tessuti sintetici: max 2,5 kg

Tessuti delicati: max 2 kg

Lana: max 1 kg

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1.200 gr.
1 asciugamano 150-250 gr.

Capi particulari

Tende: piegarle e sistemarle dentro una federa o un sacchetto a rete. Lavarle da sole alla superare il mezzo carico. Utilizzato il programma 7 che esclude in automatico la centrifuga.

Piumini e giacche a vento: se l'imbottitura è d'ocato d'anatra si possono lavare nella lavabiancheria.

Rivoltare i capi e fare un carico massimo di 2-3 kg, ripetendo il risciacquo una o due volte e utilizzato la centrifuga delicata.

Scarpe da tennis: pulirle dal fango. Si possono lavare con i jeans e i capi resistenti, ma non con i capi bianchi.

Lana: per ottenere i migliori risultati utilizzare un detersivo specifico e non superare 1 kg di carico.

! La lavabiancheria è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio è stato concepito escludamente per un uso di tipo domestico.
• La lavabiancheria deve essere usata solo da persone adulte e secondo le istruzioni riportate in quello libretto.
  Non toccare la macchina a piedi nudi o con le mani o piedi bagnati o umidi.
  Non staccare la spina alla presa della corrente tirando il cavo, bensi afferrando la spina.
  Non toccare I'acqua di scarico, che puo raggiungere temperature elevate.
  Non forzare in nessun caso l'oblo: potrebbe danneggiarsi il meccanismo di sicurezza che protege da aperture accidentali.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Controllare sempre che i bambini non si avvicinino alla macchina in funzione.
• Se dev'essere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.
• Prima di introdurre la biancheria controlling che il cestello sia vuoto.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali,osi gli imballaggi potranno essere riutilizzati
• Dismissione degli elettrodomestici La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere

raccolti separamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongo no ed impedire potenziali danni per la salute e I'ambiente.

Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori

Risparmiare e rispettare l'ambiente

Tecnologia a servizio dell'ambiente: risparmiare detersivo, acqua, energia e tempo

• Per non sprecare risorse bisogna'utilizzare la lavabiancheria con il massimo carico. Un carico pieno al posto di due mezzi fa risparmiare sono al 50% di energia.
• Il prelimavaggio è necessario solo per biancheria molto sporca. Evitarlo fa risparmiare detersivo, tempo, acqua e tra il 5 e il 15% di energia.
• Trattando le macchie con uno scioglimacchia o lasciandole in amollo prima del lavaggio, si riduce la necessità di lavare ad alte temperature. Un programma a 60^ "Inceve di 90^ o uno a 40^ Inceve di 60^ , fa risparmiare fino al 50% di energia.
• Dosare bene il detersivo in base alla durezza dell'acqua, al grado di sporco e alla quantità di biancheria evita sprechi e protegge l'ambiente: pur biodegradabili, i detersivi contengono elementi che alterano l'equilibrio della natura. Inoltre evitare il più possibile l'ammorbidente.
• Effettuando i lavaggi dal tardo pomeriggio sono alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. La funzione Delay Timer (vedi pag. 43) aiuta molto a organizzato i lavaggi in tal senso.
• Se il bucato deve essere asciugato in un asciugatore, selezionare un'alta velocità di centrifuga. Poca acqua nel bucato fa rispamiare tempo ed energia nel programma di asciugatura.

Escludere acquae corrente elettrica

• Chiudere il rubinetto dell'acqua dopo agli lavaggio. Si limitaosi I'usura dell'impianto idraulico della lavabiancheria e si elimina il pericolodi perdite.
• Staccare la spina della corrente quando si pulisce la lavabiancheria e durante i lavori di manutenzione.

Pulire la lavabiancheria

• La parte esterna e le parti in gomma sono sono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

Curare Coperchio e cestello

• Lasciare sempre socchiuso il coperchio per evitare che si formino cattivi odori.

Pulire la pompa

La lavabiancheria è dotata di una pompa autopulente che non ha bisogno di manutenzione. Puo perché succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protege la pompa, situata nella parte inferiore diessa.

Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per recuperare eventuali oggetti caduti nella precacamera:

1. rimuovere il pannello di copertura sul lato anteriore della lavabiancheria tirando con le mani dai lati dello zoccolo (vedi figura);
2. svitare il coperchio ruotandolo in senso antiorario (vedi figura): è normale che fuori-esa un po d'acqua;
3. pulire accuramente l'interno;
4. riavvitare il coper-chio;
5. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserto i ganci nelle apposite asole.

Controllare il tubo di alimentazione dell'acqua

Nonutilizzare mai tubi giua usati.

Controllare il tubo di alimentazione almeno una volta all'anno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvisie spaccature.

Smontaggio:

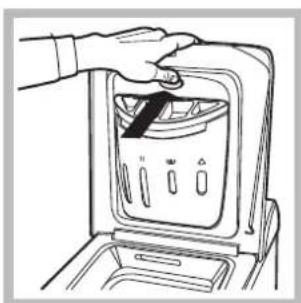

Esercitare una leggera pressione sul pulsante sulla parte anteriore del cassetto detersivo e tirarlo verso l'alto (fig. 1).

Pulizia:

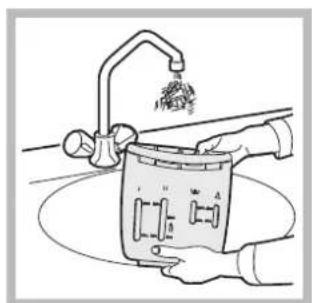

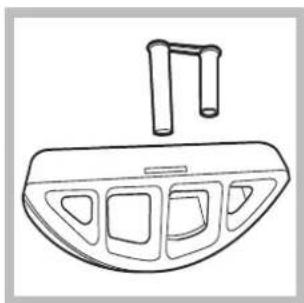

Pulire quindi il cassetto sotto il rubinetto (fig.3) utilizzando,anche un semplice spazzolino da denti e, sfilata la coppi di sifoncini inserti nella parte superiore degli scomparti 1 e 2 (fig.4), controllare che gli stessi non siano ostruiti e risciac quarli.

Rimontaggio:

Non dimenticare di reinserire la coppia di sifoncini negli apposti alloggiamenti e rimettere infine il cassetto nella sua sede agganciandolo (fig.4,2,1).

Fig.1

Fig. 2

Fig. 3 Fig.4

Può accadere che la lavabiancheria non funzioni. Prima di Telefonare all'Assistenza (vedi pag. 48), controllare che non si tratti di un problema facilemente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lavabiancheria non si accende.

Il ciclo di lavaggio non inizia.

La lavabiancheria non carica aqua.

La lavabiancheria carica e scarica acqua di continuo.

La lavabiancheria non scarica o non centrifuga.

La lavabiancheria vibramolto durante la centrifuga.

La lavabiancheria perde acqua.

Si forma troppa schiuma.

/

Possibili cause / Soluzione:

• La spina non è insertita nella presa della corrente, o non abbastanza da fare contatto.
  In casa non c'é corrente.
• Il coperchio non è ben chiuso. La spia blocco coperchio lampeggia.
  Il tasto ① non è stato premuto.
• Il tasting START/RESET non è stato premuto.
  Il rubinetto dell'acqua non è aperto.

• Si è impostato un ritardo sull'ora di avvio (Delay Timer, vedi pag. 43).

• Il tubo di alimentazione dell'acqua non è collegato al rubinetto.

• Il tubo è piegato.
• Il rubinetto dell'acqua non è aperto.
  In casa manca I'acqua.
  Non c'esufficiente pressione.

• Il tasting START/RESET non è stato premuto.

• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi pag. 39).
  L'estremita del tubo di scarico è immersa nell'acqua (vedi pag. 39).

• Lo scarico a muro non ha lo sfiato d'aria.

Se dopo que stè verifiche il problema non si risolve, chiudere il rubinetto dell'acqua, spegnere la lavabiancheria e chiamare l'Assistenza. Se l'abitazione si trovaagli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare l'inveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

• Il programma non preve de lo scarico: con alcuni programmi occorre avviarlo manualmente (vedi pag. 42).

• É attiva la funzione Stira meno: per completeness il programma premere il tasto START/RESET (vedi pag. 43).

• Il tubo di scarico è piegato (vedi pag. 39).
  La conduttura di scarico o ostruita.

• Il cestello, al momento dell'installazione, non è stato sbloccato correttamente (vedi pag. 38).

• La lavabiancheria non è in piano (vedi pag. 38).

• La lavabiancheria è stretta tra mobili e muro (vedi pag. 38).

Il tubo di alimentazione dell'acqua non è ben avvitato (vedi pag. 38).

Il cassetto dei detersivi è intasato (per pulirlo vedi pag. 46).
- Il tubo di scarico non è fissato bene (vedi pag. 39).

• Il detersivo non è specifico per lavabiancheria (deve esseri la dicitura "per lavatrice", "a mano e in lavatrice", o simili).
  Il dosaggio è stato eccessivo.

1

...segueda pag 11

La spia ACCENSIONE/SPORTELLO BLOCCATO lampeggia in modo veloce contemporaneamente ad almeno un'altra spia.

• Sta segnalando un'anomalia. Prima di chiamare l'assistenza vi preghiamo di procedere nel seguente modo:

1- Premere il tasto Accensione-Spegnimento;
2- Togliere la spina di alimentazione e espettare almeno 40 secondi;
3- Reinserire la spina di alimentazione,
4- Premere il tasto Accensione-Spegnimento,
5- Premere il tasto Start-Reset,
6- Se dato esta operazione persistsiste il difetto, chiamare I'Assistenza

Prima di contattare l'Assistenza:

• Verificare se l'anomalia cui esere risolta da soli (vedi pag. 47);
• Riavviare il programma per controllare se l'inconveniente è stato ovviato;
• In caso negativo, contattare ilNumero Unico 199.199.199

Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di serie (S/N);

Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria.

Assistenza Attiva 7 giorni su 7

199.199.199 NUMERO UNICO

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico 199.199.199* per essere messi subito in dato con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. è Attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. delle 08:00 alle 18:30, il Sab. delle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 18:30 alle 08:00, il Sab. delle 13:00 alle 08:00 e i giorni festivi, per chi chiama da Telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Magyar

Összefoglalás
