MANUALE UTENTE One Touch Cappuccino EA850B KRUPS

< 3° > 4° > 7° > 14° > 21°

< 3° > 4° > 7° > 14° > 21°

< 3° > 4° > 7° > 14° > 21°

< 3° > 4° > 7° > 14° > 21°

< 3° > 4° > 7° > 14° > 21°

< 3° > 4° > 7° > 14° > 21°

congratulazioni per l’acquisto di Espresso Automatic Serie EA85XX. Grazie a questa

macchina, sarete in grado di preparare svariate bevande, dall’espresso al caffè lungo o

ristretto: tutto in modo completamente automatico. Potrete preparare anche bevande con

il latte come il cappuccino. Questa macchina è stata pensata per consentire di gustare a

casa la stessa qualità del ristorante, in qualsiasi momento della giornata o della settimana.

Ne apprezzerete tanto la qualità della bevanda preparata quanto la grande semplicità di

utilizzo. Sarete voi a scegliere il volume, l’intensità e la temperatura delle bevande.

Grazie al sistema con termoblocco compatto, con vano di scolo integrato, alla pompa da

15 bar e al funzionamento con caffè in chicchi macinato fresco appena prima

dell’estrazione, la macchina vi consentirà di preparare caffè ristretti, espresso e caffè sempre

caldi con il massimo di aromi e ricoperti da una crema di colore bruno.

La nuova funzione One Touch Cappuccino consente di preparare un cappuccino o un

caffelatte in pochissimo tempo e di gustare bevande ricche di sapore.

Tradizionalmente, e per far sì che la bevanda mantenga tutto il suo sapore, l’espresso viene

servito in piccole tazzine in porcellana svasate. Per ottenere un espresso a temperatura

ottimale e una crema compatta al punto giusto, vi consigliamo di pre-riscaldare le tazzine.

Probabilmente dovrete fare varie prove prima di trovare il caffè in chicchi che preferite.

Combinando la miscela e/o la torrefazione, potrete ottenere il risultato ideale.

Il caffè espresso è più ricco d’aroma rispetto al caffè con filtro classico. Nonostante il gusto

più forte, più intenso in bocca e molto persistente, l’espresso contiene meno caffeina del

caffè con filtro (da 60 a 80 mg circa per tazza rispetto agli 80-100 mg per tazza) in quanto

la durata di percolazione più breve.

Anche la qualità dell’acqua utilizzata rappresenta un fattore determinante per la qualità del

risultato in tazza. L’ideale sarebbe di utilizzare l'acqua fresca del rubinetto appena sgorga

(in modo che non abbia avuto il tempo di stagnare a contatto con l'aria), inodore, incolore

Grazie allo schermo tattile a colori, ergonomico e comodo, potrete visualizzare facilmente

le varie funzionalità. Lo schermo vi guiderà durante tutte le fasi, dalla preparazione delle

bevande alle operazioni di manutenzione.

Vi auguriamo splendidi momenti da trascorrere grazie alla vostra macchina Krups.

IT IFU_KR_EA85_EO_0A17613_EA85 10/09/13 11:34 Page8990

Per utilizzare al meglio la vostra macchina e ottenere dei caffè di qualità, potreste seguire

uno dei nostri consigli:

• La qualità dell’acqua influisce enormemente sulla qualità degli aromi. La presenza di calcare

e cloro potrebbe alterare il gusto del vostro caffè. Vi consigliamo di utilizzare la cartuccia

Claris Aqua Filter System o dell’acqua oligominerale per poter preservare tutti gli aromi del

• Per la preparazione del caffè ristretto, dell’espresso e del caffè, raccomandiamo di utilizzare

delle tazzine in porcellana a forma di tulipano riscaldate in precedenza (ad esempio,

passandole sotto l’acqua calda) e di grandezza adeguata alla quantità di caffè desiderata.

Per preparare il cappuccino, il caffellatte e il latte caldo, consigliamo di utilizzare delle tazze

di vetro spesso: il risultato sarà molto più appetitoso.

• I chicchi di caffè tostati possono perdere l’aroma se non conservati adeguatamente. Vi

consigliamo di utilizzare la quantità di chicchi equivalente al consumo previsto per i prossimi

4-5 giorni. La qualità del caffè in chicchi varia e le preferenze sono sempre soggettive, tuttavia

vi consigliamo di utilizzare una qualità arabica anziché quella robusta. Probabilmente dovrete

fare varie prove prima di trovare il caffè in chicchi che preferite.

Infine, vi consigliamo di tralasciare le varietà di chicchi oleosi e caramellati, che potrebbero

danneggiare la macchina.

• La qualità e la finezza della macinatura dei chicchi influiscono sulla consistenza degli aromi

e sulla qualità della crema. Più è sottile la macinatura, più la crema risulterà oleosa. Quindi,

è necessario effettuare una macinatura che corrisponda al tipo di bevanda desiderata: fine

per il ristretto e l'espresso, più grossa per il caffè.

• Potreste utilizzare del latte pastorizzato o UHT, scremato, parzialmente scremato o intero, a

temperatura frigo (7°C). L’utilizzo di tipi di latte speciale (microfiltrati, crudi, fermentati,

arricchiti..) potrebbe dare dei risultati meno soddisfacenti, in particolare per quanto riguarda

la qualità della crema.

IFU_KR_EA85_EO_0A17613_EA85 10/09/13 11:34 Page9091

INFORMAZIONI IMPORTANTI SUL PRODOTTO E ISTRUZIONI PER L’USO 92

Glossario dei simboli per le istruzioni per l'uso 92

Prodotti forniti con la macchina 92

DESCRIZIONE DELL'APPARECCHIO 93

Descrizione dei vari simboli 93

INSTALLAZIONE DELL'APPARECCHIO 94

Impostazioni iniziali 94

Installazione del filtro 95

Preparazione dell’apparecchio 95

PREPARAZIONE DELLE BEVANDE 95

Informazioni sulle ricette 95

Preparazione del macinacaffè 95

Preparazione delle bevande al caffè 96

Preparazione delle altre bevande : cappuccino/latte 96

ALTRE FUNZIONI: selezione Prog 97

MANUTENZIONE GENERALE 99

Scarico del contenitore fondi, del vano caffè e del cassettino raccogligocce 99

Risciacquo dei circuiti 99

Programmi automatici per la pulizia della macchina 99

PROBLEMI E RISOLUZIONE 101

SOMMARIO IT IFU_KR_EA85_EO_0A17613_EA85 10/09/13 11:34 Page9192

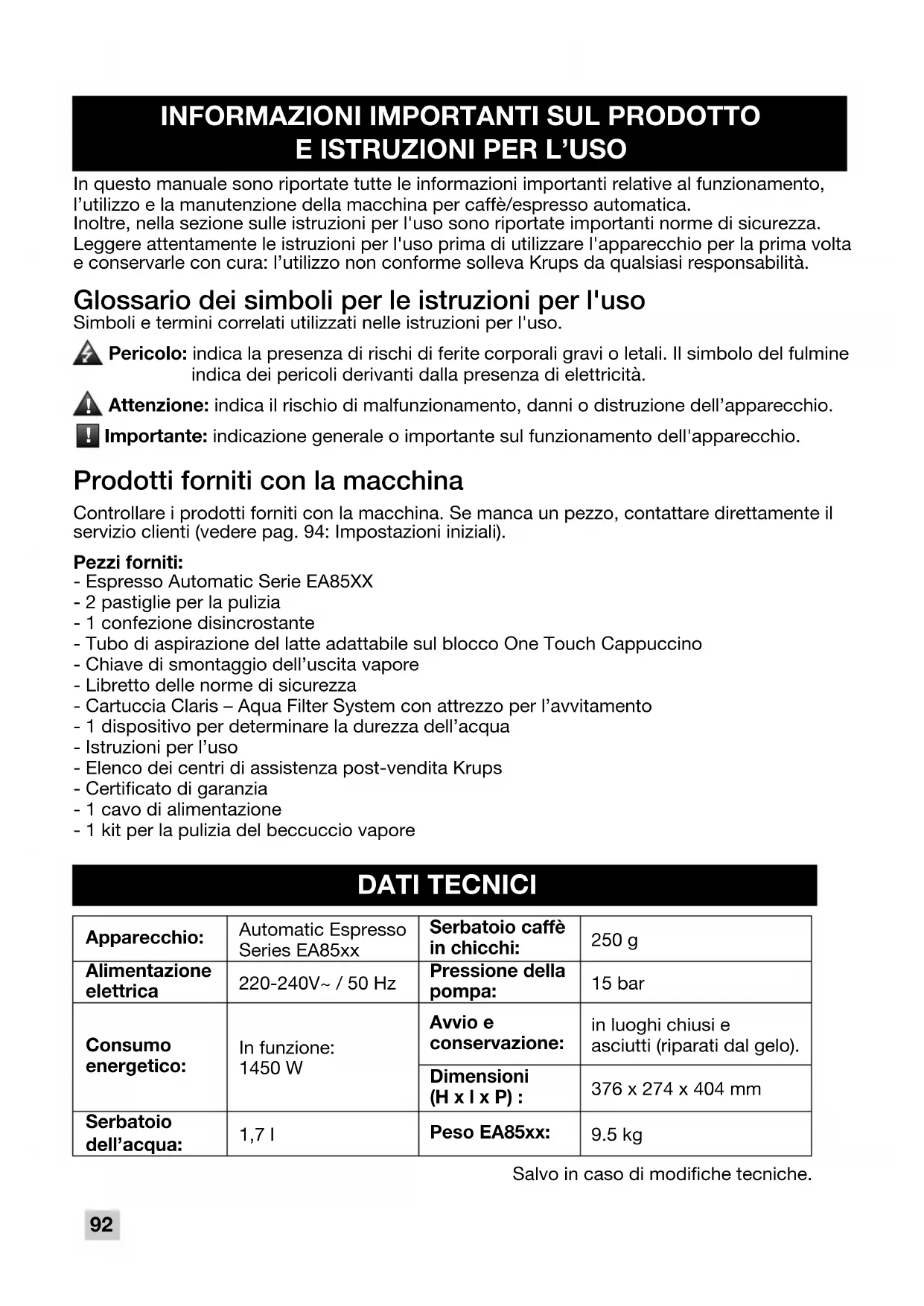

In questo manuale sono riportate tutte le informazioni importanti relative al funzionamento,

l’utilizzo e la manutenzione della macchina per caffè/espresso automatica.

Inoltre, nella sezione sulle istruzioni per l'uso sono riportate importanti norme di sicurezza.

Leggere attentamente le istruzioni per l'uso prima di utilizzare l'apparecchio per la prima volta

e conservarle con cura: l’utilizzo non conforme solleva Krups da qualsiasi responsabilità.

Glossario dei simboli per le istruzioni per l'uso

Simboli e termini correlati utilizzati nelle istruzioni per l'uso.

Pericolo: indica la presenza di rischi di ferite corporali gravi o letali. Il simbolo del fulmine

indica dei pericoli derivanti dalla presenza di elettricità.

Attenzione: indica il rischio di malfunzionamento, danni o distruzione dell’apparecchio.

Importante: indicazione generale o importante sul funzionamento dell'apparecchio.

Prodotti forniti con la macchina

Controllare i prodotti forniti con la macchina. Se manca un pezzo, contattare direttamente il

servizio clienti (vedere pag. 94: Impostazioni iniziali).

- Espresso Automatic Serie EA85XX

- 2 pastiglie per la pulizia

- 1 confezione disincrostante

- Tubo di aspirazione del latte adattabile sul blocco One Touch Cappuccino

- Chiave di smontaggio dell’uscita vapore

- Libretto delle norme di sicurezza

- Cartuccia Claris – Aqua Filter System con attrezzo per l’avvitamento

- 1 dispositivo per determinare la durezza dell’acqua

- Istruzioni per l’uso

- Elenco dei centri di assistenza post-vendita Krups

- Certificato di garanzia

- 1 cavo di alimentazione

- 1 kit per la pulizia del beccuccio vapore

Salvo in caso di modifiche tecniche.

INFORMAZIONI IMPORTANTI SUL PRODOTTO E ISTRUZIONI PER L’USO

asciutti (riparati dal gelo).

Vassoio raccogligocce: consente di recuperare l’acqua o il caffè che scola dall’apparecchio

durante/dopo le preparazioni. Lasciarlo sempre in posizione. Vano caffè: consente di

recuperare la macina in eccesso.

Importante: Leggere attentamente le istruzioni per l’uso e conservarle con cura.

Seguire le norme di sicurezza.

Descrizione dei vari simboli

B Manico serbatoio acqua

F Uscite caffè regolabili in altezza

G Griglia e cassettino raccogligocce fisso

H Coperchio serbatoio caffè in chicchi

I Griglia poggia tazze

J Blocco One Touch Cappuccino

K Pulsante di regolazione della schiuma

L Tubo di aspirazione del latte

M Galleggiante del livello d’acqua

Serbatoio caffè in chicchi

N Pulsante di regolazione della maci-

O Bocchettone pastiglia di pulizia

P Macinacaffè in metallo

R Programmazione tramite tocco

S Pulsante “accensione/spegnimento”

Consente di confermare la procedura.

Consente di procedere al passaggio

Consente di tornare alla procedura

Consente di tornare al menu principale.

Segnala un messaggio di avviso.

Consente di interrompere la preparazione o

MENU PREFERITI Accesso al menu Gestione dei preferiti.

Creazione di un preferito.

IFU_KR_EA85_EO_0A17613_EA85 10/09/13 11:34 Page9394

Pericolo: Collegare l’apparecchio a una presa di corrente da 230 V con messa a terra. In

caso contrario, l’utilizzatore sarà esposto al rischio di ferite letali a causa della

presenza di elettricità.

Osservare le norme di sicurezza (vedere la sezione “Norme di sicurezza”).

Impostazioni iniziali

Al momento del primo utilizzo della macchina, viene richiesto di effettuare varie impostazioni.

Seguire le indicazioni riportate sullo schermo. Nei paragrafi successivi verranno forniti alcuni

Porre l’apparecchio in alimentazione premendo su On/Off (S). Seguire le indicazioni

Di seguito sono riportare le prime impostazioni da effettuare:

Selezionare una lingua premendo sulle frecce fino a quando viene visualizzata la lingua scelta.

Per confermare, premere su OK.

Selezionare il paese di residenza premendo sulle frecce fino a quando viene visualizzato il paese

Per confermare, premere su OK.

Se il paese desiderato non appare nell'elenco, premere ALTRO.

L’apparecchio richiederà inoltre di impostare i seguenti parametri:

Numero del servizio di assistenza del paese di residenza

Se non si conosce il numero del servizio di assistenza del paese inserito nella lista, ricercarlo

nel sito Internet indicato sullo schermo.

Selezionare l’unità di misura del volume scelta, tra once e millilitri.

Per impostare l’ora, premere sul formato orario desiderato (24H o AM/PM).

Accensione automatica (Auto on) / Spegnimento automatico (Auto off)

È possibile programmare l’orario in cui si desidera che la macchina si accenda

automaticamente ogni giorno. Scegliere l’ora in cui si desidera impostare lo spegnimento

automatico, successivo all'orario di accensione impostato.

È inoltre possibile scegliere la durata dopo la quale l’apparecchio dovrà spegnersi

automaticamente (durata di non utilizzo).

La macchina deve essere impostata in funzione della durezza dell’acqua, compresa tra 0 e 4.

Precisazioni sulla durezza dell’acqua:

Prima di utilizzare l'apparecchio la prima volta, occorre stabilire la durezza dell’acqua al fine di

regolare l’apparecchio di conseguenza. Inoltre, questa operazione dovrà essere effettuata

quando la macchina viene riutilizzata in un luogo in cui la durezza dell’acqua è diversa oppure

se si riscontra un cambiamento di durezza dell’acqua regolarmente usata. Per conoscere la

durezza dell’acqua, utilizzare il dispositivo in dotazione con la macchina oppure rivolgersi alla

società di fornitura idrica.

Nella tabella seguente, sono riportate le informazioni sulle classi:

FUNZIONAMEMENTO E INSTALLAZIONE DELL'APPARECCHIO IFU_KR_EA85_EO_0A17613_EA85 10/09/13 11:34 Page9495

Riempiere un bicchiere d’acqua e immergervi un bastoncino. Fig. 1

Dopo 1 minuto, leggere il livello di durezza dell’acqua. Fig. 2

Indicare il numero di zone rosse al momento dell’impostazione sull’apparecchio.

Regolazione del risciacquo del circuito caffè

È possibile scegliere di attivarlo o di non attivarlo all'accensione della macchina.

Installazione del filtro

Alla prima accensione, l’apparecchio richiede se si desidera installare il filtro. In caso

affermativo, premere “Sì” e seguire le istruzioni visualizzate sul display.

Installazione della cartuccia nell’apparecchio: Avvitare la cartuccia filtro nel fondo del

serbatoio dell’acqua utilizzando l’apposito attrezzo in dotazione con la cartuccia. Fig. 3.

Impostare il mese dell’inserimento della cartuccia (posizione 1 sulla figura, numeri a sinistra

dell’apertura) girando l'anello grigio posto sull’estremità superiore del filtro. Il mese di

sostituzione della cartuccia è indicato nella posizione 2 dell’illustrazione. Fig 4.

Collocare un recipiente da 0,6 l sotto l'uscita del vapore. Fig. 5.

La macchina deve essere avviata, indipendentemente dall’installazione del filtro. Quindi

sarà necessario riempire, obbligatoriamente, i circuiti dell’acqua. Per quest’operazione,

seguire le indicazioni fornite sul display. La macchina darà inizio al preriscaldamento dei

circuiti, e successivamente al riempimento dei circuiti dell’acqua e all’esecuzione della fase

di test, per finire con un risciacquo automatico.

Successivamente, il display visualizza il menu principale delle bevande.

Preparazione dell’apparecchio

Estrarre e riempire il serbatoio dell’acqua. Fig. 6.

Richiudere posando il coperchio sul serbatoio. Fig. 7.

Aprire il coperchio del serbatoio del caffè in chicchi e versarvi il caffè (max 250 gr). Fig. 8.

Riposizionare il coperchio del caffè in chicchi. Fig. 9.

Informazioni sulle ricette

In base alle ricette scelte, Espresso Automatic EA85XX regolerà automaticamente la

quantità di caffè erogato.

Preparazione del macinacaffè

È possibile regolare la densità del caffè impostando la finezza della macinatura dei chicchi

di caffè. In linea generale, più alto è il livello finezza del macinacaffè, più il caffè sarà forte

e cremoso, ma dipende anche dal tipo di caffè utilizzato.

Regolare il grado di finezza della macinatura girando il pulsante di impostazione apposito

(“Regolazione finezza macinatura”) (N) posto nel serbatoio chicchi. Si consiglia di effettuare

< 3° > 4° > 7° > 14° > 21°

PREPARAZIONE DELLE BEVANDE IT IFU_KR_EA85_EO_0A17613_EA85 10/09/13 11:34 Page9596

la regolazione durante la macinatura e tacca per tacca. Dopo 3 preparazioni, si percepirà

distintamente una differenza di gusto.

La regolazione della finezza della macinatura è utile quando si cambia il tipo di caffè o se si

desidera ottenere un caffè più o meno forte. Quindi, non è consigliabile effettuare la regolazione

in modo sistematico.

Preparazione di bevande a base di caffè

Nel presente capitolo, viene descritto il funzionamento della macchina e delle sue funzioni

attraverso l'esempio della preparazione dell'Espresso.

Se la macchina rileva una mancanza di acqua al momento della richiesta di selezione della

ricetta, visualizzerà la richiesta di riempimento del serbatoio.

Posizionare la o le tazzine sotto i beccucci per l’erogazione del caffè.

È possibile abbassare e rialzare l’erogatore caffè a seconda delle dimensioni della/delle

Impostazioni disponibili

L’apparecchio consente di preparare una o due tazze.

Scelta della densità: maggiore è la quantità di chicchi scelti, più la preparazione sarà forte. La

densità può essere modificata utilizzando i pulsanti + e – posti a sinistra e a destra dei simboli.

Premere il tasto “OK” del display tattile per avviare la preparazione.

Preparazione dell’espresso

La macchina effettua la macinatura dei chicchi, la compattezza della miscela e infine la

È possibile regolare il volume del caffè durante la preparazione utilizzando i tasti + e -.

È possibile arrestare la preparazione in qualsiasi momento premendo"STOP”. Attenzione:

premendo l’arresto si avvia una fase di messa a livello della macchina che può durare fino a 30

secondi. Questa fase è normale.

Quando un ciclo viene interrotto, l’arresto non è immediato, la macchina terminerà il suo ciclo

ma la preparazione verrà annullata.

Attenzione : Risciacquo automatico dell'ugello caffè

A seconda del tipo di ricetta preparata, la macchina effettuerà un risciacquo automatico al

momento dello spegnimento.

Il ciclo dura solo pochi secondi e si arresta automaticamente.

Preparazione delle altre bevande: cappuccino/latte

BLOCCO “ONE TOUCH CAPPUCCINO”

Il blocco “One Touch Cappuccino” rende più semplice preparare cappuccini o caffelatte.

- Preparazione dell’apparecchio

Collegare il tubo di aspirazione del latte, estremità sinistra, al blocco "One Touch Cappuccino”.

Immergere l’altra estremità in un recipiente pieno di latte Fig. 11.

Posizionare la tazza e regolare il pulsante del blocco sulla posizione desiderata: cappuccino

o caffelatte Fig. 12.

- Regolazioni e preparazione delle bevande

Premere il tasto “Cappuccino Latte”.

Tutti i parametri sono modificabili.

Ad ogni cappuccino, la macchina terrà conto dell’ultima ricetta realizzata.

Una volta definiti i parametri, premere OK.

Il vapore serve a creare la schiuma di latte. Dato che la produzione di vapore richiede una

temperatura elevata, l’apparecchio prevede una fase di preriscaldamento supplementare.

IFU_KR_EA85_EO_0A17613_EA85 10/09/13 11:34 Page9697

Le tappe successive si attivano automaticamente una dopo l’altra: preparazione della

schiuma di latte, macinatura del caffè e preparazione del caffè.

La bevanda è pronta per essere gustata Fig. 13.

RISCIACQUO DEL BLOCCO “ONE TOUCH CAPPUCCINO”

Si consiglia di procedere con il risciacquo del blocco “One Touch Cappuccino” dopo ogni

ricetta cappuccino/caffelatte.

Per questo motivo, appena terminata la preparazione, compare sullo schermo un segnale

di avvertimento per ricordarlo.

Per avviare il risciacquo, è sufficiente premere sull’immagine di avvertimento. In caso

contrario, il risciacquo avverrà automaticamente allo spegnimento della macchina, nel

momento in cui viene spenta.

È inoltre possibile avviare il risciacquo dal menu manutenzione. Per farlo, premere sul tasto

“Prog” ==> “Manutenzione” ==> “Risciacquo accessorio”.

Il menu “Preferiti” dell’Espresso Automatic EA85 consente di salvare le proprie ricette

preferite personalizzandole a seconda dei propri gusti e abitudini. Le schermate guidano in

maniera estremamente intuitiva l’utente all’interno del menu.

I criteri che possono essere personalizzati sono, a seconda delle ricette: quantità di caffè,

intensità del caffè, numero di tazze o tempo di preparazione della schiuma del latte.

Il menu è accessibile premendo sul pulsante “Preferiti” sulla schermata di benvenuto.

Può contenere un massimo di 10 ricette presalvate. Basta selezionare la ricetta scelta

affinché la preparazione venga lanciata automaticamente.

CREAZIONE DI UN PREFERITO Nel menu “Preferiti”, premere il tasto « ».

È possibile creare la propria ricetta personalizzata o salvare l’ultima ricetta realizzata (con il

pulsante “Ultima ricetta” dell'elenco dei preferiti) e nominandola dalla tastiera (9 caratteri al

massimo). È inoltre possibile scegliere un colore di personalizzazione per ogni preferito. Dopo

ogni passaggio, premurarsi di convalidare il preferito prima di passare al successivo. La

ricetta è salvata e appare nella schermata delle ricette del menu “Preferiti”.

GESTIONE DEI PREFERITI Il tasto “Modifica preferiti” nel menu PREFERITI dà accesso alla gestione delle

ricette preferite. E possibile modificarle (parametri delle ricette), rinominarle o eliminarle.

L’accesso al menu delle altre funzioni dell’apparecchio viene effettuato premendo Prog.

Il menu "Impostazioni" consente di apportare le modifiche desiderate per utilizzare meglio

l'apparecchio e adattarlo alle proprie preferenze. Di seguito sono riportate le principali

impostazioni disponibili.

ALTRE FUNZIONI: Selezione Prog

L’impostazione della data è necessaria soprattutto in caso di uti-

lizzo di cartucce anticalcare.

Consente di selezionare un orario in formato di 12 o 24 ore.

Consente di selezionare la lingua scelta tra quelle disponibili.

Consente di selezionare il proprio paese di residenza.

IT IFU_KR_EA85_EO_0A17613_EA85 10/09/13 11:34 Page9798

Queste opzioni consentono di avviare i programmi selezionati. Successivamente, seguire le

indicazioni fornite sullo schermo.

Per uscire dal menu di manutenzione, premere su .

Il menu “Info” consente di accedere a un determinato numero di informazioni sull'utilizzo e su

determinate fasi nel corso dell'impiego della macchina. Fornisce anche delle indicazioni sulla

manutenzione. Di seguito sono riportate le principali informazioni disponibili.

Consente di selezionare l’unità di misura tra once e millilitri.

Consente di regolare il contrasto dello schermo secondo le

Consente di regolare la temperatura delle ricette di caffè su tre

Regolare la durezza dell’acqua tra 0 e 4. Vedere il capitolo

“Misura della durezza dell’acqua”.

automatica (Auto on)

Consente di avviare automaticamente il preriscaldamento

automatico (Auto off)

È inoltre possibile scegliere la durata dopo la quale l’apparecchio

si debba arrestare automaticamente (durata di non utilizzo).

È possibile attivare o non attivare il risciacquo automatico dell’us-

cita caffè all’avvio della macchina.

È possibile ripristinare i parametri preimpostati delle varie ricette.

Questo consente di accedere al risciacquo del blocco One Touch

Cappuccino o della macchina.

Questo consente di accedere alla pulizia del blocco One Touch Cap-

puccino o della macchina.

Consente di accedere alla disincrostazione.

Quando non si raggiunge il numero di ricette, la funzione non è attiva.

Consente di accedere alla modalità filtro.

Mostra il numero totale di caffè ristretti, espresso, caffè, cappuc-

cini/caffelatte, nonché il totale delle ricette.

Indica che dovrà essere effettuato nella quantità di x cicli.

Indica che dovrà essere effettuato nella quantità di x cicli.

Indica che sarà necessario sostituire il filtro dopo x giorni o x litri.

IFU_KR_EA85_EO_0A17613_EA85 10/09/13 11:34 Page9899

Scarico del contenitore fondi, del vano caffè e del raccogligocce

Dopo un certo numero di caffè, la macchina richiederà lo svuotamento del collettore di

cialde e la pulizia del cassettino del caffè.Un’esecuzione non corretta di queste operazioni

può danneggiare la macchina.

Nel vano raccogligocce confluisce l’acqua usata mentre il contenitore fondi raccoglie la

Il vano caffè consente di eliminare eventuali depositi di fondi di caffè al di sotto della camera

Se viene visualizzato il messaggio “Svuotare i 2 vani”, estrarre, svuotare e pulire il casset-

1. Estrarre, svuotare e pulire il contenitore fondi. Fig. 21.

2. Estrarre il vano caffè.

Trascorsi 8 secondi, rimontare prima il cassettino poi il collettore dei residui. Fig. 22.

Il cassettino raccogligocce è fornito di un galleggiante che indica quando il vano deve es-

La macchina è programmata per richiedere lo svuotamento del recipiente raccogligoccia dopo

un certo numero di caffè, indipendentemente da eventuali svuotamenti intermedi.

Risciacquo dei circuiti

È possibile effettuare un risciacquo in qualsiasi momento premendo su Prog quindi sulla

manutenzione. In base ai tipi di ricette preparate, la macchina potrà eseguire un risciacquo

automatico al momento dello spegnimento.

È inoltre possibile prevedere il risciacquo automatico all’accensione (cfr. sezione

“Regolazioni” a pagina 94).

Programmi automatici di pulizia della macchina

Programma di pulizia automatica del circuito caffè

Quando è necessario eseguire un programma di pulizia, l’apparecchio emetterà un avviso.

La pulizia deve essere effettuata dopo 360 preparazioni circa.

Per effettuare questo programma di pulizia, sarà necessario disporre di un recipiente in

grado di contenere almeno 0,6 l e che deve essere posizionato sotto le uscite caffè, e di

una pastiglia di pulizia KRUPS.

Seguire le indicazioni visualizzate sullo schermo. Inoltre, è possibile avviare una procedura

di pulizia attraverso il menu per la manutenzione.

Importante: L’esecuzione del programma di pulizia non deve essere effettuata

immediatamente alla richiesta dell'apparecchio, ma può essere rimandata

solo di qualche minuto. Se viene riportata la pulizia, il messaggio di avviso

resterà visualizzato fino a quando l’operazione verrà effettuata.

Il programma di pulizia automatica comprende 2 fasi: un ciclo di pulizia e un ciclo di

risciacquo, della durata di 13 minuti circa.

MANUTENZIONE GENERALE

ITIT IFU_KR_EA85_EO_0A17613_EA85 10/09/13 11:34 Page99100

Importante: Se la macchina viene scollegata durante la pulizia o in caso di guasto elettrico,

il programma di pulizia riprenderà l'esecuzione della fase interrotta al momento

dell'incidente. Non sarà possibile rimandare questa operazione. L’operazione è

obbligatoria per motivi di risciacquo del circuito dell'acqua. In tal caso, potrebbe

essere necessaria una nuova pastiglia per la pulizia. Realizzare correttamente il

programma di pulizia, per intero, al fine di eliminare tutti gli eventuali residui di

prodotto detergente, nocivo per la salute.

Pulizia del blocco “One Touch Cappuccino”

Per effettuare questo programma di pulizia, occorrono due recipienti (min 600 ml) e del

detergente liquido KRUPS.

Girare il pulsante del blocco in senso orario, fino all’arresto.

Procedere quindi alla pulizia:

- premendo sul tasto “Prog” ==> “Manutenzione” ==> “Pulizia blocco”. Seguire le istruzioni

che appaiono sullo schermo.

Smontaggio del blocco “One Touch Cappuccino”

Oltre al risciacquo, è necessario pulire il blocco dopo ogni utilizzo.

Per smontarlo, seguire le istruzioni seguenti:

Estrarre il tubo di raccordo in plastica dal blocco Fig. 14.

Premere sul pulsante situato nella parte superiore del blocco, staccarlo e farlo scivolare verso

il basso per liberarlo Fig. 15.

Togliere il pulsante di regolazione Fig. 16.

Estrarre il corpo in plastica nero dall’alloggiamento Fig. 17.

Estrarre la ghiera dell’aria : è il pezzo in metallo che si trova sopra il corpo in plastica nera.

Estrarre anche il pezzo in plastica dalla parte inferiore Fig. 18. Il blocco ora è completamente

Una volta puliti e asciugati tutti gli elementi, rimontarli e riposizionare il blocco sulla macchina

Programma di disincrostazione automatica del circuito vapore

Attenzione: Se l’apparecchio è fornito di cartuccia Claris - Aqua Filter System, estrarre la

cartuccia prima dell’operazione di disincrostazione.

Quando è necessario eseguire un programma di disincrostazione, l’apparecchio emetterà un

avviso. La frequenza di esecuzione del programma dipende dalla qualità dell’acqua usata e

dall’utilizzo o meno di un filtro Claris Aqua Filter System (più l’acqua è calcarea, maggiore dovrà

essere la frequenza di disincrostazione dell’apparecchio).

Importante: L’esecuzione del programma non deve essere effettuata immediatamente alla

richiesta dell'apparecchio, ma può essere rimandata solo di qualche minuto.

Se viene rimandata la disincrostazione, il messaggio di avviso resterà

visualizzato fino a quando l’operazione verrà effettuata.

Seguire le indicazioni visualizzate sul display. Inoltre, è possibile avviare una procedura di

disincrostazione attraverso il menu per la manutenzione.

Per effettuare il programma di eliminazione del calcare, occorre un recipiente con una capienza

minima di 0,6 litri, che deve essere posizionato sotto il blocco One Touch Cappuccino. Occorre

inoltre una dose di anticalcare KRUPS (40 g).

Il programma di disincrostazione comprende 3 fasi: un ciclo di disincrostazione e due cicli di

risciacquo. Il programma dura circa 20 min.

Importante: in caso di interruzione di corrente o di scollegamento della macchina, il ciclo

riprenderà la fase in esecuzione al momento dell’incidente, senza possibilità di

rimandare questa operazione. Completare correttamente il ciclo per eliminare

tutte le tracce del prodotto di disincrostazione nocivo per la salute.

IFU_KR_EA85_EO_0A17613_EA85 10/09/13 11:34 Page100101

Se uno dei problemi riportati nella tabella persiste, contattare il servizio clienti KRUPS.

PROBLEMI E RISOLUZIONE ITIT PROBLEMA SOLUZIONI La macchina visualizza un

guasto, il software è bloc-

cato o la macchina indica

un malfunzionamento.

Spegnere e scollegare la macchina, estrarre la cartuccia filtrante,

attendere un minuto e riaccenderla.

L’apparecchio non si acce-

dere dopo avere premuto su

Verificare i fusibili e la presa di corrente dell’impianto.

Verificare che le due prese del cavo siano correttamente inserite,

nell’apparecchio e nella presa elettrica.

Il macinacaffè emette un ru-

Nel macinacaffè sono presenti corpi estranei.

Prima di qualsiasi intervento, scollegare la macchina.

Verificare se è possibile estrarre il corpo estraneo utilizzando il

Il blocco One Touch Cap-

puccino non aspira il latte.

Il blocco One Touch Cap-

puccino non fa schiuma op-

Verificare che il blocco sia assemblato correttamente (in particolare il

pulsante di regolazione della schiuma e la ghiera metallica dell’aria).

Verificare che l’uscita vapore non sia otturata.

Verificare di non avere dimenticato la ghiera dell’aria e di averla as-

semblata correttamente.

Verificare che il tubo flessibile non sia ostruito o attorcigliato e che

sia ben inserito nel blocco per evitare qualsiasi infiltrazione d’aria.

Verificare che sia ben immerso nel latte.

Risciacquare e pulire il blocco (cfr. capitoli corrispondenti al risciac-

quo e alla pulizia del blocco One Touch Cappuccino).

Per le preparazioni a base di latte:

Si consiglia di utilizzare latte fresco, pastorizzato o UHT, aperto da

poco. È inoltre consigliabile utilizzare un recipiente freddo.

L’uscita vapore della mac-

china sembra parzialmente

o completamente ostruita.

Smontare la ghiera servendosi della chiave apposita (fig. 23).

Avviare il ciclo di risciacquo del blocco One Touch Cappuccino per

far fuoriuscire i restanti depositi.

Pulire l’uscita vapore e verificare che il foro del puntale non sia os-

truito da residui di latte o calcare. Utilizzare l’ago di pulizia se neces-

Dal puntale del vapore non

Verificare che l’uscita vapore non sia otturata.

Svuotare il serbatoio ed estrarre temporaneamente la cartuccia

Riempire il serbatoio con acqua minerale ricca di calcio

(>100mg/l) e, successivamente, avviare dei cicli vapore (da 5 a

10) in un recipiente fino a ottenere un getto di vapore continuo.

Riposizionare la cartuccia Claris nel serbatoio.

Fuoriesce vapore dalla gri-

glia del recipiente raccogli-

A seconda del tipo di ricetta in preparazione, potrebbe fuoriuscire

del vapore dalla griglia del recipiente raccogligoccia.

La macchina richiede lo

svuotamento del conteni-

tore raccogligoccia anche

La macchina è programmata per richiedere lo svuotamento del reci-

piente raccogligoccia dopo un certo numero di caffè, indipendente-

mente da eventuali svuotamenti intermedi.

IFU_KR_EA85_EO_0A17613_EA85 10/09/13 11:34 Page101102

Pericolo: Solo un tecnico qualificato è autorizzato ad effettuare riparazioni sul cavo elettrico e

a intervenire sulla rete elettrica. In caso di mancata osservanza di tale indicazione,

l’utilizzatore sarà esposto a rischi letali da elettricità. Non utilizzare in alcun caso l’ap-

parecchio se presenta deterioramenti visibili.

PROBLEMA SOLUZIONI Sotto l’apparecchio è pre-

Prima di svuotare il serbatoio, attendere 15 secondi dopo la fuorius-

cita del caffè per consentire alla macchina di completare corretta-

Verificare che il contenitore raccogligoccia sia ben posizionato sulla

macchina: deve essere sempre nella posizione corretta, anche

quando l'apparecchio non è in uso.

Verificare che non sia pieno.

Il contenitore raccogligoccia non deve essere estratto durante il ciclo.

Allo spegnimento, scorre

acqua calda dalle uscite del

caffè e dal blocco One

Secondo il tipo di ricetta preparata, al termine la macchina può ef-

fettuare una fase di risciacquo automatico. Il ciclo dura pochi se-

condi e si arresta automaticamente.

Dopo aver svuotato il collet-

tore dei residui di caffè e

avere pulito il cassettino del

caffè, il messaggio di avver-

Rimontare correttamente il cassettino e il collettore dei residui di

caffè, seguendo le indicazioni che appaiono sul display del dispo-

Attendere almeno 8 secondi prima di rimontarli.

Il caffè scende troppo lenta-

Girare il pulsante di regolazione della finezza di macinatura verso

destra per ottenere una macinatura più grossa (potrebbe dipen-

dere dal tipo di caffè utilizzato).

Effettuare uno o più cicli di risciacquo. Avviare un ciclo di pulizia

della macchina (cfr. “Programma di pulizia automatica del circuito

Sostituire la cartuccia Claris Aqua Filter System (cfr. "Installazione

del filtro", pag. 95).

Dopo avere riempito il ser-

il messaggio di avviso resta

visualizzato sullo schermo.

Controllare che la posizione del serbatoio nell’apparecchio sia

Controllare e sbloccare, se necessario, il galleggiante. Il galleg-

giante in fondo al serbatoio deve sbloccarsi liberamente.

Il pulsante di regolazione

della finezza della macina-

tura è difficile da ruotare.

Modificare l’impostazione del macinacaffè soltanto quando è in

L’espresso o il caffè non è

Prima di avviare la preparazione del caffè, effettuare un risciacquo

Aumentare la temperatura del caffè nel menu Impostazioni.

Riscaldare la tazza immergendola in acqua calda prima di avviare

Il caffè è troppo chiaro o

Evitare di utilizzare caffè oleosi, caramellati o aromatizzati.

Controllare che il serbatoio dei chicchi contenga del caffè e che questo

scenda correttamente.

Ridurre il volume della preparazione, aumentare la forza della prepa-

Girare il pulsante di regolazione della finezza di macinatura verso si-

nistra per ottenere una macinatura più sottile.

Realizzare la preparazione in due cicli utilizzando la funzione per due

L’apparecchio non ha ero-

Durante la preparazione si è verificato un incidente.

L’apparecchio si è riavviato automaticamente ed è pronto per un

Durante l’esecuzione di un ciclo,

si verifica un corto circuito.

L’apparecchio viene riavviato automaticamente al momento della

riattivazione della tensione.

IFU_KR_EA85_EO_0A17613_EA85 10/09/13 11:34 Page102103

< 3° > 4° > 7° > 14° > 21°

< 3° > 4° > 7° > 14° > 21°

< 3° > 4° > 7° > 14° > 21°

< 3° > 4° > 7° > 14° > 21°

< 3° > 4° > 7° > 14° > 21°
