GO 2200 - Videocamera Trevi - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo GO 2200 Trevi in formato PDF.
| Tipo di prodotto | Videocamera |
| Marca | Trevi |
| Modello | GO 2200 |
| Dimensioni (LxPxH) | 67 x 47 x 29 mm |
| Peso | Circa 50 g |
| Alimentazione | Batteria al litio ricaricabile incorporata da 3,7 V |
| Tempo di ricarica | 2-4 ore |
| Sensore di immagine | CMOS da 1,3 MP |
| Obiettivo | F3.1, f=9,3 mm |
| Zoom digitale | 4X |
| Display LCD | Schermo tattile da 2,0 pollici |
| Risoluzione video | 720P (1280x720 @30fps) / VGA (640x480 @60fps) |
| Risoluzione foto | 5M (2592x1944), 3M (2048x1536), 1M (1280x1024) |
| Archiviazione | Scheda microSD fino a 32 GB (non inclusa) |
| Formati file | Immagine: JPEG, Video: AVI |
| Interfaccia USB | USB 2.0 ad alta velocità |
| Otturatore | Elettronico |
| Bilanciamento del bianco | Automatico |
| Esposizione | Automatica |
| Modalità operative | Registrazione video, Scatto foto, Montaggio su veicolo |
| Spegnimento automatico | 5 minuti di inattività |
| Accessori inclusi | Custodia impermeabile, accessori di montaggio (manubrio, reggisella, supporto per casco, ecc.), cavo USB, caricabatterie per auto |
| Indicatore batteria | Sì |
| Indicatore di registrazione | Sì (luce di attività) |
Domande frequenti - GO 2200 Trevi
Domande degli utenti su GO 2200 Trevi
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Videocamera in formato PDF gratuitamente! Trova il tuo manuale GO 2200 - Trevi e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GO 2200 del marchio Trevi.

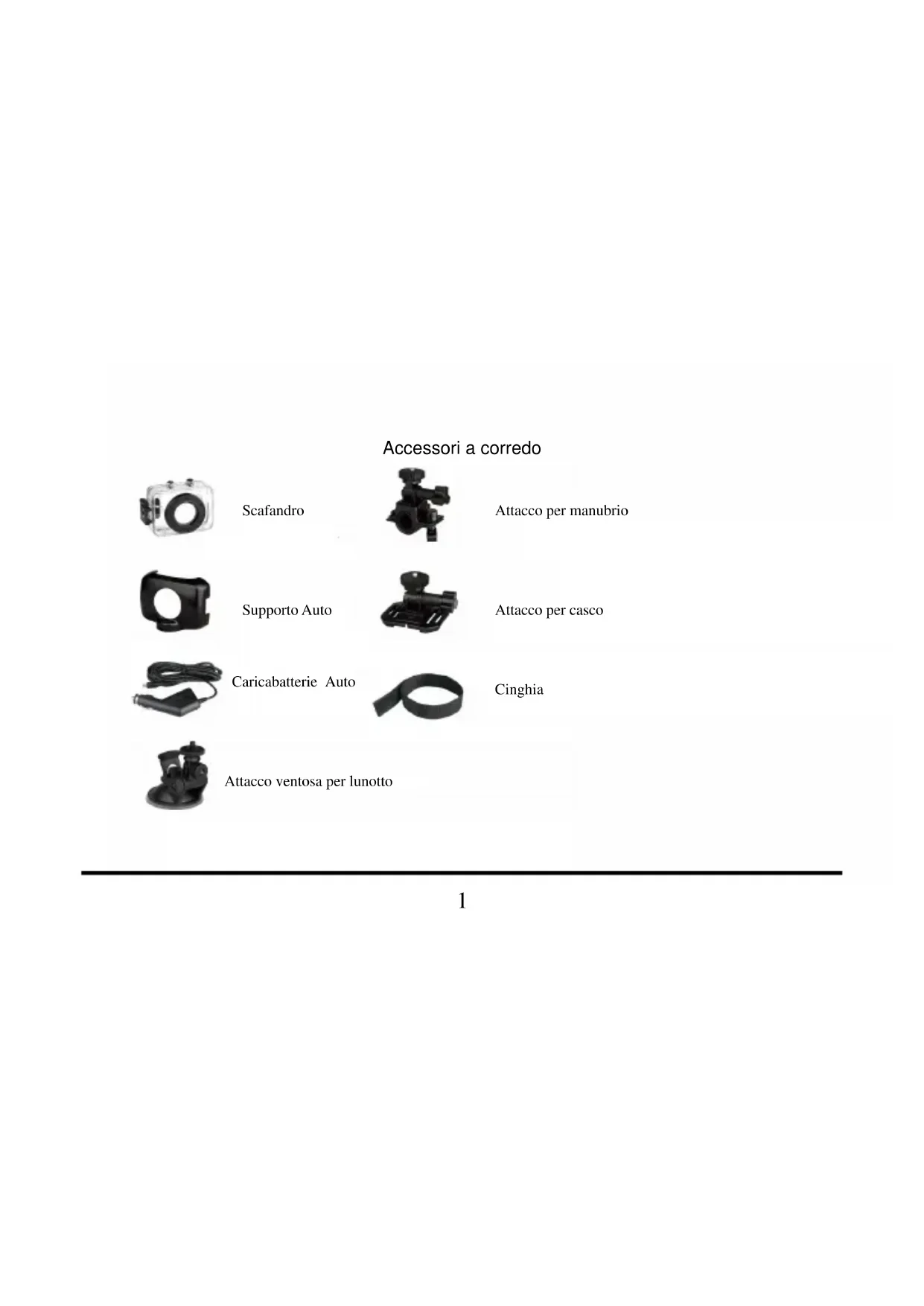

MANUALE UTENTE GO 2200 Trevi
Attacco per manubrio
Supporto Auto
Attacco per casco
Caricabatterie Auto
Cinghia
Attacco ventosa per lunotto
Utilizzo degli accessori
Esempio di aggancio su manubrio moto/bicicletta
Esempio di aggancio su casco bici
Accessori per uso lunotto auto
Le informazioni contenute in questo documento sono soggette a variazioni senza preavviso.
Il presente documento non può essere riprodotto o trasferito, neppure parzialmente, in alcun modo e con nessun mezzo, elettronico o meccanico, né tanto meno fotocopiato, copiato o tradotto verso altre lingue per nessun scopo senza esplicito consenso da parte del costruttore.
I nomi, i disegni e i marchi registrati presenti in questo manuale sono proprietà dei rispettivi proprietari.
Leggere attentamente il presente libretto di istruzioni e seguire attentamente le informazioni riportate prima di utilizzare il prodotto.
Attenzione! L'uso inappropriato della batteria può causare esplosioni o surriscaldamenti della stessa.
Descrizione comandi
- Ingresso scheda memoria
- Tasto Reset
- Presa mini Usb
- Tasto Accensione/Spegnimento
- Microfono
- Tasto di scatto/avvio registrazione
- Selettore di funzionamento
- Lente
- Display LCD Touchscreen
10.Led indicatore funzionamento - Led indicatore di carica
Utilizzo
1. Carica della batteria interna


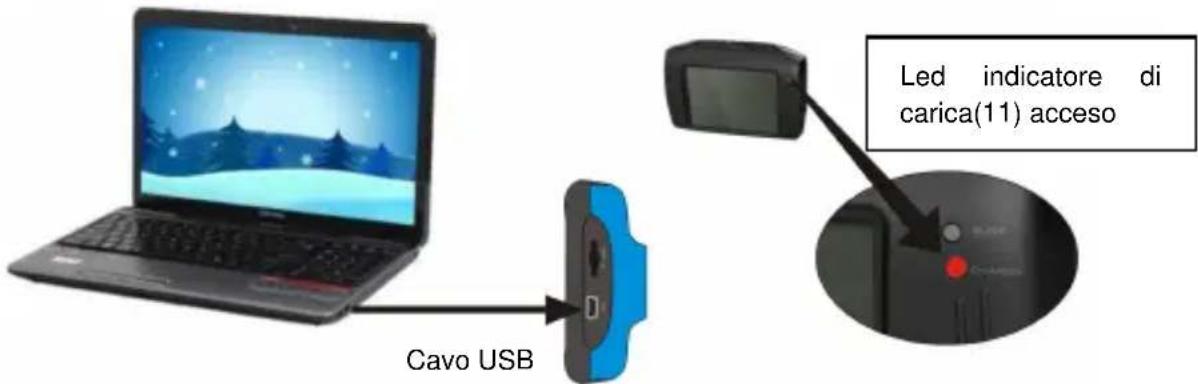

Cavo USB Led indicatore di carica(11) accesoA sport camera spenta, collegare tramite cavo fornito la presa miniUsb(3) del dispositivo ad una presa Usb di un Pc. Si avviera' la ricarica della batteria (led di carica(11) acceso). E' possibile anche utilizzare un alimentatore esterno (non fornito) dotato di presa Usb. Nel caso di ricarica in auto utilizzare l'apposito accessorio (car charger). Al termine della carica il led si spegnera'. Normalmente una ricarica completa impiega circa 2-4 ore.
-
Uso della scheda di memoria
-

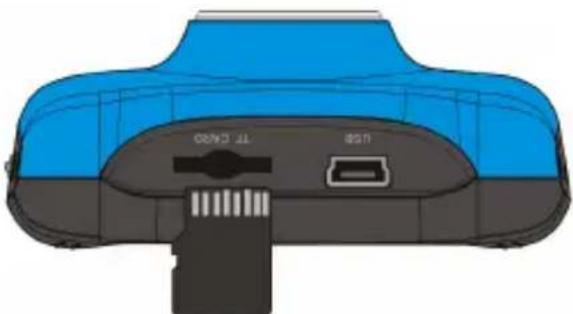

Inserire una scheda di memoria microSD facendo attenzione al verso di inserimento (vedi figura sotto o indicazioni presenti sul mobile della sport camera). Al corretto inserimento della scheda si udira' un "click".
-
Per estrarre la scheda di memoria, premere delicatamente la scheda ed estrarla dal suo alloggiamento.
Nota: La videocamera non e' dotata di memoria interna; prima dell'utilizzo assicurarsi di aver inserito una scheda di memoria.
- Accensione / Spegnimento

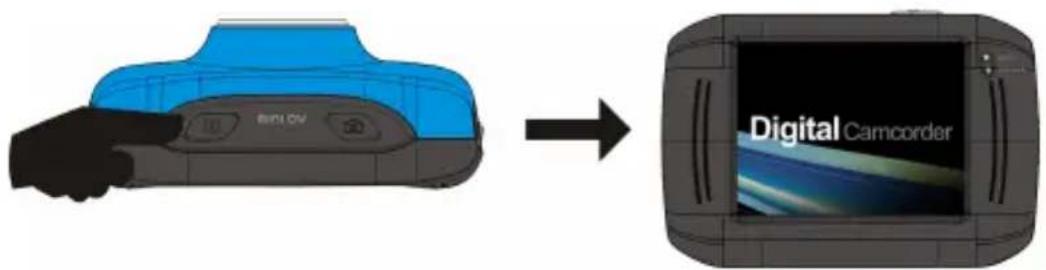

3.1 Accensione: Premere il tasto di accensione/spegnimento(4) per 3 secondi, il display si accenderà.
3.2. Spegnimento: Premere il tasto di accensione/spegnimento(4) fino allo spegnimento della videocamera.
Spegnimento automatico: dopo 5 minuti di inutilizzo la videocamera si spegne automaticamente per salvaguardare la durata delle batterie.
3.3. Spegnimento per esaurimento della carica delle batterie: all'esaurirsi della carica delle batterie, il display fornirà il messaggio "LOW BATTERY" e la videocamera si spegnera' automaticamente.
Procedere alla ricarica delle batterie.
4. Modalita' di funzionamento
Tramite il selettore(7) e' possible scegliere tra 3 differenti modalita' di funzionamento:
Modo Foto: per effettuare scatti fotografici
Modo Video: per effettuare riprese video
Modo VideoTape: per effettuare riprese video continue; le riprese vengono memorizzate in file della durata di 5 minuti l'una e all'esaurimento della memoria disponibile la prima registrazione salvata viene cancellata per fare spazio a quella nuova.
LED indicatore BUSY: indica che la sport camera e' in funzione e sta eseguendo riprese video, scatti fotografici o e' in modo Risparmio Energetico (LCD spento durante la ripresa video).
LED indicatore di carica CHARGE: indica che la sport camera e' in fase di carica della batteria.
6. Registrazione in modo VIDEO
Con il selettore di funzionamento posto su modo VIDEO, e' sufficiente premere il tasto di scatto(6) per avviare la registrazione video, premendolo di nuovo la registrazione si fermera'. Le stesse operazioni sono possibili anche premendo il quadrato posto al centro del display touchscreen.
1 00:12:18: in pausa indica lo spazio rimanente in memoria per le registrazioni, durante la registrazione indica la durata della registrazione stessa.
2 : icona modo funzionamento (VIDEO)
3 : icona risoluzione video (HD, 640); per commutare da una risoluzione all'altra premere l'icona sul display
4 : icona indicante la presenza della scheda di memoria
5 : icona zoom + , premere per avanzare lo zoom.
6 : icona zoom - , premere per diminuire lo zoom.
7 : icona di avvio/pausa registrazione.
8 : indicatore di stato della batteria
9 : posizionamento dello zoom digitale (1.00-4.00).
10 : riproduttore video, premendo su questa icona si attiva la funzione di lettura dei video registrati.
7 Modalita' FOTO:
Con il selettore di funzionamento posto su modo FOTO, e' sufficiente premere il tasto (6) per scattare e salvare una fotografia; la stessa operazione e' possibil anche premendo il quadrato posto al centro del display touchscreen.
1 0/1234: indicazione delle foto scattate/foto che ancora possono essere salvate in memoria.
2 : modo funzionamento (FOTO)
3 : icona risoluzione fotografica (5M, 3M, 1M); per commutare da una risoluzione all'altra premere l'icona sul display touchscreen.
8 Modalita' VIDEO TAPE:
Con il selettore di funzionamento posto su modo VIDEOTAPE, e' sufficiente premere il tasto di scatto(6) per avviare la registrazione video, premendolo di nuovo la registrazione si fermera'. Le stesse operazioni sono possibili anche premendo il quadrato posto al centro del display touchscreen. Le operazioni ed indicazioni sono le stesse della registrazione in modo VIDEO (paragrafo 6). A differenza del modo VIDEO la registrazione viene spezzata in file della durata di 5 minuti l'uno ed all'esaurirsi della memoria il primo file salvato viene cancellato per fare spazio alla registrazione video corrente.
1 : modo funzionamento (VIDEO TAPE)
Nota: per salvaguardare la durata delle batterie il display LCD si spegnera' automaticamente durante la fase di registrazione. Per riattivarlo premere una volta il tasto di
9 Riproduzione delle registrazioni/foto:

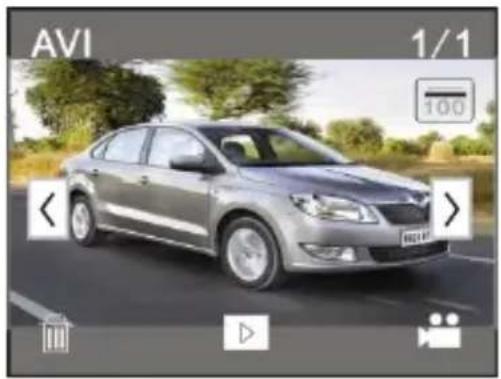

9.1 Premere l'icona 📋 nell'angolo in basso a destra del display touchscreen per attivare il modo di lettura dei file imagine/video:
1 AVI : icona indicante il tipo di file visualizzato (AVI=video, JPG=foto).
2 1/1 : numero del file corrente/numero file totali presenti
3 : premere per selezionare il file successivo.
4 : premere per selezionare il file precedente.
5 : premere per cancellare il file corrente.
6 : premere per attivare la riproduzione di un video
7 :premere questa icona per ritornare alla modalita' di ripresa selezionata con il selettore di modo.

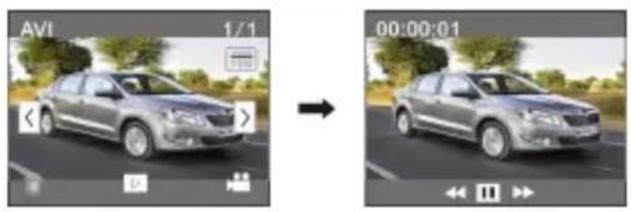

9.2 Riproduzione file video:
II per attivare la pausa
e per avanzare/retrocedere velocemente in fase di riproduzione video
9.3 Cancellazione di un file:
Una volta premuta l'icona del bidone per la cancellazione del file, confermare selezionando YES.
Collegamento ad un PC
La sport camera può essere collegata ad un computer come dispositivo di memorizzazione senza necessità di installare driver:
- Collegare la sport camera ad un pc tramite il cavo USB in dotazione.
- Accendere la sport camera tramite il tasto accensione(4). A questo punto il pc rilevera' la Micro-SD Card come unità Disco rimovibile e ne mostrera' il contenuto.
- Le riprese fatte in modo VIDEO o FOTO saranno salvate nella cartella DCIM\100MEDIA mentre le riprese fatte in modo VIDEO TAPE saranno salvate nella cartella DCIM\RECORDER.
Queste cartelle vengono create automaticamente dalla sport camera durante l'uso.
Non e' possibile utilizzare la sport camera per formattare la scheda di memoria, per questa funzione utilizzare un PC.
Specifiche tecniche
| Sensore | 1.3 MP (CMOS) | |
| Modo funzionamento Video, Foto, Video Tape, Disco rimovibile | ||
| Lente | F3.1 f=9.3mm | |
| Zoom | 4X digitale | |
| Shutter | Shutter elettronico | |
| LCD | 2.0" touchscreen | |
| Risoluzione Foto 5M (2592×1944), 3M (2048×1536), 1M(1280×1024) | ||
| Risoluzione Video VGA: 640x480 (60 f/s), 720P:1280x720 (30 f/s) | ||
| Bilanciamento Bianco Automatico | ||
| Esposizione | Automatico | |
| Formato file | Foto | JPEG |
| Video | AVI | |
| Memoria | MicroSD card (fino a 32GB), nessuna memoria interna | |
| Interfaccia USB USB 2.0 | ||
| Alimentazione Batterie interne ricaricabili al Lithio | ||
| Dimensioni | 67*47*29 mm | |
| Peso | Circa 50 grammi | |
Avvertenze per il corretto smaltimento del prodotto.
Il simbolo riportato sull'apparecchiatura indica che il rifiuto deve essere oggetto di "raccolta separata" pertanto il prodotto non deve essere smaltito insieme ai rifiuti urbani.
L'utente dovrà consegnare il prodotto presso gli appositi "centri di raccolta differenziata" predisposti dalle amministrazioni comunali, oppure consegnarlo al rivenditore contro acquisto di un nuovo prodotto.
La raccolta differenziata del rifiuto e le successive operazioni di trattamento, recupero e smaltimento favoriscono la produzione di apparecchiature con materiali riciclati e limitano gli effetti negativi sull'ambiente e sulla salute causati da una gestione impropria del rifiuto.
Lo smaltimento abusivo del prodotto comporta l'applicazione di sanzioni amministrative.
INFORMATIVA SULLA RIMOZIONE E LO SMALTIMENTO DELLE BATTERIE
Attenzione: Questa operazione è riservata esclusivamente al personale tecnico specializzato!
PROCEDURA PER LA RIMOZIONE DELLA BATTERIA
Operare esclusivamente in assenza di collegamento dell'apparecchio alla rete elettrica!
- Rimuovere le viti presenti ed aprire il mobile dell'apparecchio;
- Individuare le batterie indicate dalle freccie nella foto;
- Scollegarle e rimuoverle.
Qualunque sia il tipo di batteria esaurita, essa non deve essere gettata tra i rifiuti domestici, nel fuoco o nell'acqua. Ogni tipo di batteria esaurita deve essere, riciclata oppure smaltita presso gli appositi centri raccolta dedicati.
Per informazioni integrative ed aggiornamenti di questo prodotto vedi: www.trevi.it
Trevi S.p.A. Strada Consolare Rimini-San Marino, 62 - 47924 RIMINI (RN) Italy
