TW 7005 - Lettore DVD portatile Trevi - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lettore DVD portatile
Marca	Trevi
Modello	TW 7005
Dimensioni (L x l x H)	25 x 18 x 4 cm
Peso	800 g
Alimentazione	Batteria ricaricabile agli ioni di litio integrata
Tempo di ricarica	Circa 3 ore
Autonomia	3 ore in riproduzione continua
Formati disco supportati	DVD, DVD±R/RW, CD, CD-R/RW, MP3, JPEG
Schermo	Schermo LCD TFT da 7 pollici (17,8 cm) orientabile
Risoluzione schermo	480 x 234 pixel
Uscite	Presa cuffia 3,5 mm, uscita AV (RCA)
Ingressi	Ingresso AV (RCA) per fonti esterne
Funzioni principali	Riproduzione di DVD, CD, MP3, JPEG; controllo parentale; zoom; ripetizione; programmazione
Manutenzione e pulizia	Pulire con un panno morbido leggermente umido; non utilizzare solventi
Sicurezza	Non esporre all'umidità; tenere fuori dalla portata dei bambini
Ricambi e riparabilità	Batteria e adattatore di rete disponibili come optional
Informazioni generali	Garanzia 1 anno; fabbricato in Cina

Domande frequenti - TW 7005 Trevi

Come caricare la batteria del Trevi TW 7005 ?

Collegare l'alimentatore fornito alla presa DC IN dell'apparecchio e collegarlo a una presa a muro. La spia di carica si accende in rosso. La carica completa richiede circa 3 ore.

Quali tipi di dischi posso leggere con questo lettore ?

Il lettore supporta DVD, DVD±R/RW, CD, CD-R/RW, nonché file MP3 e JPEG masterizzati su CD.

Come regolare la lingua dei sottotitoli ?

Durante la riproduzione di un DVD, premere il tasto SUBTITLE del telecomando per scorrere le lingue disponibili. Confermare con OK.

Il mio schermo rimane nero, cosa fare ?

Verificare che l'apparecchio sia acceso (spia verde). Se lo schermo è nero, provare a regolare la luminosità con il tasto BRIGHT o verificare che il disco sia inserito correttamente.

Posso collegare una chiavetta USB ?

No, il Trevi TW 7005 non dispone di porta USB. Legge solo dischi ottici.

Come utilizzare il controllo parentale ?

Nel menu SETUP, selezionare Parental e inserire un codice a 4 cifre (es: 0000). Scegliere quindi il livello di restrizione (da 1 a 8).

L'immagine salta, come rimediare ?

Pulire il disco con un panno morbido dal centro verso l'esterno. Assicurarsi che il disco non sia graffiato. Se il problema persiste, verificare che l'apparecchio sia appoggiato su una superficie stabile.

Come collegare il lettore a un televisore ?

Utilizzare il cavo AV (RCA) in dotazione. Collegare i connettori giallo (video), bianco e rosso (audio) agli ingressi corrispondenti del televisore.

La batteria non mantiene la carica, è sostituibile ?

Sì, la batteria è rimovibile. È possibile ordinare una batteria di ricambio presso il servizio post-vendita Trevi.

Come resettare l'apparecchio ?

Spegnere il lettore, scollegare l'alimentatore e rimuovere la batteria per circa 30 secondi. Ricollegare il tutto e riaccendere l'apparecchio.

MANUALE UTENTE TW 7005 Trevi

Questo simbolo riportato sul retro dell'apparecchio e in questo manuale indicano la presenza sugli stessi di importanti istruzioni per la sicurezza d'uso. Leggetele attentamente prima di utilizzare l'apparecchio.

AVVERTENZE SUL LASER

Questo apparecchio è dotato di un sistema di lettura con raggio laser. Benché il laser sia di bassa potenza e con dispositivo di sicurezza che ne impedisce il funzionamento a sportello aperto attenetevi scrupolosamente alle seguenti avvertenze:

■ NON AVVICINATE L'OCCHIO ALLA LENTE DEL LASER CON L'APPARECCHIO APERTO, PERICOLO DI LESIONE DELLA RETINA.
■ NON TENTATE DI SMONTARE O MANOMETTERE L'UNITÀ LASER, PERICOLO DI ASSORBI-MENTO DI RADIAZIONI.

INSTALLAZIONE E AVVERTENZE

• Posizionate il lettore su una superficie piatta e senza vibrazioni.
  • Assicuratevi che abbia sufficiente spazio attorno (almeno 4-5 cm.) per assicurare una buona ventilazione.

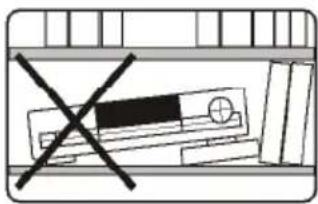

• In particolare non posizionate il lettore sopra altri apparecchi che producono molto calore, ad esempio amplificatori ad alta potenza.

• Non ostruite le feritoie di ventilazione.
• Non usate l'apparecchio in ambienti troppo caldi o troppo umidi.
- Se dei liquidi penetrano all'interno dell'apparecchio scollegate immediatamente la spina dalla presa e portate l'apparecchio al più vicino centro assistenza autorizzato TREVI.
• L'apparecchio non deve essere esposto a stillicidio o a spruzzi d'acqua. Nessun oggetto pieno di liquido, quali vasi, deve essere posto sull'apparecchio.
- Nessuna sorgente di fiamma nuda, quali candele accese, deve essere posta sull'apparecchio.

CURA E MANUTENZIONE: Per la pulizia si consiglia l'uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

Conservare il seguente manuale per future consultazioni.

IMPORTANTE: La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza autorizzato.

TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte.

INDICE

PRECAUZIONI DI SICUREZZA
INSTALLAZIONE			PAG.04
CURA E MANUTENZIONE
COMANDI
TELECOMANDO			PAG.05
ATTIVAZIONE E SOSTITUZIONE DELLA BATTERIA DEL TELECOMANDO
ALIMENTAZIONE 230V~ 50Hz			PAG.05
ALIMENTAZIONE 12V---			PAG.06
ALIMENTAZIONE A BATTERIA
COLLEGAMENTO DELL'UNITA' MONITOR
COLLEGAMENTO CUFFIE			PAG.08
COLLEGAMENTO AL TELEVISORE
COLLEGAMENTO TRAMITE PRESA USB/SD
FUNZIONAMENTO DELL'UNITA' PRINCIPALE
ACCENSIONE E SPEGNIMENTO
FUNZIONI APPLICABILI ALL'ASCOLTO DI QUALSIASI SORGENTE			PAG.08
RIPRODUZIONE DI UN DISCO DVD/CD AUDIO PAG.09
RIPRODUZIONE DI UN DISCO CON FILE IMMAGINE/AUDIO/VIDEO			PAG.10
UTILIZZO INGRESSO USB/SD
MENU IMPOSTAZIONE DEL LETTORE DVD/CD PAG.12
FUNZIONAMENTO UNITA' MONITOR			PAG.14
UTILIZZO DELLE STAFFE PER INSTALLAZIONE POGGIATESTA AUTO			PAG.14
SPECIFICHE			PAG.15
CORRETTO SMALTIMENTO DEL PRODOTTO
INFORMATIVA SULLA RIMOZIONE E SMALTIMENTO DELLA BATTERIA			PAG.16
PROCEDURA PER LA RIMOZIONE DELLA BATTERIA			PAG.16
ENGLISH USER'S MANUAL
IN CAR INSTALLATION
SPECIFICATION			PAG.:
CORRECT DISPOSAL OF THE PRODUCT ENG PAG.26
INFORMATION NOTE ON THE REMOVAL AND DISPOSAL OF THE BATTERY			PAG.26
QUICK REFERENCE - CONTROLS
QUICK REFERENCE - LINKS
QUICK REFERENCE - FRANCAIS
QUICK REFERENCE - DEUTSCH
QUICK REFERENCE - ESPANOL

COMANDI

DESCRIZIONE COMANDI UNITA PRINCIPALE (DVD)

Indicatore di carica

I. Tasto di apertura vano disco CD/DVD.
2. Interruttore ON/OFF, accensione/spegnimento unità principale.
3. Tasto SETUP, impostazioni.
4. Tasto MODE, commuta alle modalità DVD/SD/USB e viceversa.
5. Tasto OK, conferma.
6. Tasti ▲ (◀◀)/▼ (▶◀), ◀ (◀◀)/ ▶ (▶▶), selezione su - giu voci nel menù.
7. Tasto ▶, play/pausa.
8. Tasto STOP ■.

1. Presa alimentazione 9V/12V ---
2. Presa DC OUT, uscita alimentazione per monitor secondario.
   II. Presa AUDIO/VIDEO OUT.
3. Presa per uscita cuffie.
4. Regolazione Volume unità principale.
5. Slot ingresso per scheda SD.
6. Ingresso USB.
7. Staffa supporto da tavolo.
8. Etichetta con informazioni tecniche

DESCRIZIONE COMANDI UNITA MONITOR

I. Interruttore ON/OFF, accensione/spegnimento unità secondaria.
2. Regolazione Volume unità secondaria.
3. Presa per uscita cuffie.
4. Presa AV IN, ingresso video.

1. Presa alimentazione 9-12V—
2. Regolazione Luminosità.

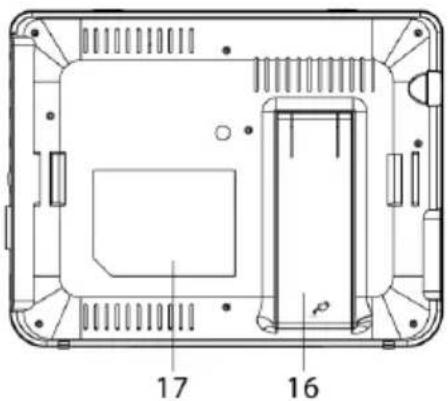

3. Staffa supporto da tavolo.
4. Etichetta con informazioni tecniche

TELECOMANDO

DESCRIZIONE COMANDI

1. Tasto MENU, ritorno al menù del disco DVD
2. Tasto MODE, selezione ingresso attivo (dvd/usb/sd)
3. Tasto SETUP, accesso al menù di configurazione
4. Tasto SELECT, per ricercare un determinato capitolo, titolo o traccia
5. Tasto OSD, attivazione finestra informativa sul disco riprodotto, come titolo, numero capitolo, numero di traccia e tempo
6. Tasto PLAY/PAUSE ▶ /II, riproduzione/pausa
7. Tasto VOL-, diminuzione volume
8. Tasto VOL+, aumento volume
9. Tasto MUTE, esclusione audio
10. Tasto STOP ■, arresto riproduzione

11. Tasto ZOOM, ingrandimento fotogramma

12. Tasto AB, ripetizione di una specifica parte selezionata, premere nuovamente per tornare alla normale riproduzione

13. Tasti navigazione
    30a. Tasto OK, conferma selezione
    30b. Tasto REV ◀, indietro veloce
    30c. Tasto FWD ▶, avanti veloce
    30d. Tasto NEXT ▶, passaggio al capitolo/brano successivo
    30e. Tasto PREV ◀, passaggio al capitolo/brano precedente
14. Tasto REPEAT, ripetizione traccia/disco
15. Tasto SUBTITLE, attivazione sottotitoli
16. Tasto AUDIO, in lettura dvd cambio lingua d'ascolto
17. Tasto TITLE, ritorno al titolo del DVD

ATTIVAZIONE E SOSTITUZIONE DELLA BATTERIA DEL TELECOMANDO

Il telecomando monta una batteria tipo CR2025

Per attivare la batteria del telecomando (inclusa) togliere la linguetta plastica di protezione.

Per la sostituzione della batteria:

I. Spingere il fermo plastico dell'alloggiamento porta batteria verso destra
2. Estrarre l'alloggiamento porta batteria

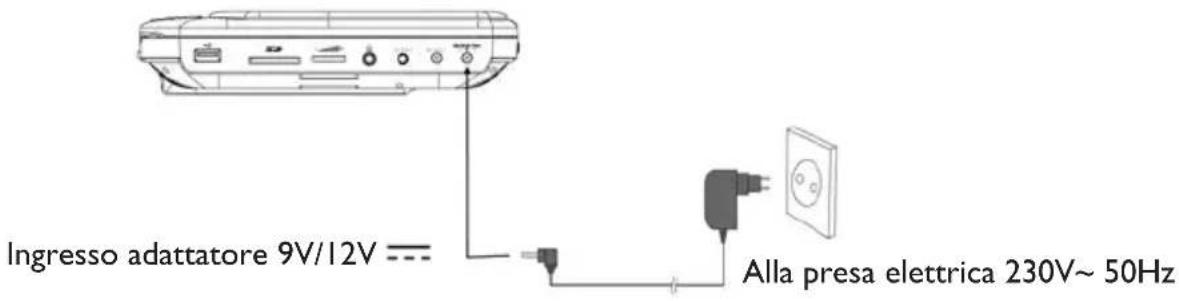

ALIMENTAZIONE 230V\~ 50Hz (UNITÀ DVD)

L'alimentatore in dotazione funziona con corrente 230V\~ 50Hz /9V --- IA. Inserire lo spinotto dell'alimentatore nella presa per alimentazione esterna 9V/12V -IA(9) dell'unita' DVD e la spina in una presa di corrente 230V\~ 50HZ.

NOTA

Utilizzare solo l'alimentatore in dotazione, apparati diversi potrebbero avere polarità e/o tensioni diverse.

ALIMENTAZIONE 12V (UNITÀ DVD)

Il cavo in dotazione permette di alimentare l'apparecchio con la batteria dell'auto tramite la presa accendi- sigari 12V ---

Inserire lo spinotto nella presa per alimentazione esterna 9V/12V-IA(9) dell'unita' principale e l'apposito adattatore nella presa accendisigari dell'auto.

NOTA

Si sconsiglia di usare il lettore per lungo tempo con motore spento per evitare di scaricare la batteria dell'auto.

ALIMENTAZIONE A BATTERIE

L'unità principale (DVD) ha al suo interno una batteria ricaricabile al lithio, al completamento della carica questa funzionerà senza essere collegata ad una presa di alimentazione.

Ricarica della batteria

Ricaricare la batteria solo a lettore spento e in ambienti interni.

I. Inserire lo spinotto dell'alimentatore nella presa per alimentazione esterna 9V/12V-,¬A(9) dell'unita' DVD e la spina in una presa di corrente.
2. L'indicatore di carica, dopo alcuni lampeggi, si illumina di rosso. Al completamento della carica l'indicatore diventera' verde.

Tempo di carica

Tempo di ricarica medio 3/4 ore; la prima volta effettuare una ricarica di 8 ore.

A batteria carica l'autonomia del lettore e' superiore alle 1,5 ore in funzione DVD (con monitor collegato).

ATTENZIONE: quando la batteria è in fase di esaurimento puo' capitare che sull'unita' monitor il segnale video non venga visualizzato correttamente; cio' e' dovuto alla bassa tensione di alimentazione fornita dalla batteria. Effettuare la ricarica della batteria o collegare l'alimentatore in dotazione.

AVVERTENZA PER IL CORRETTO UTILIZZO DELLA BATTERIA RICARICABILE

Ricaricare la batteria ad una temperatura compresa tra i 5°C e i 35°C.

Non prolungare la ricarica oltre i tempi indicati per evitare il rischio di surriscaldamento e scoppio.

Non ricaricare la batteria per un tempo superiore alle 6 ore ( tranne la prima volta ).

La ricarica della batteria oltre i tempi indicati o un prolungato periodo di inattività possono ridurne la durata.

La batteria ricaricabile è soggetta ad usura e la sua capacità diminuisce gradualmente.

Per prolungare la durata della batteria, utilizzarla quando è completamente carica fino al completo scaricamento, quindi ricaricarla completamente di nuovo prima di utilizzarla nuovamente. Mettendo in carica una batteria non completamente esaurita, la sua durata risulterà ridotta. In questo caso, ripetere il ciclo caricamento/scaricamento completo più volte.

Evitare di tenere la batteria sotto carica tutta la notte.

COLLEGAMENTO DELL'UNITA' MONITOR

L'unità monitor riceve l'alimentazione necessaria al funzionamento e i segnali audio/video dall'unità principale tramite il cavo Audio/Video/DC fornito:

I. Collegare una delle prese jack del cavo A/V/DC alla presa AUDIO/VIDEO OUT(11) dell'unità principale; collegare l'altra presa jack alla presa AV IN(4) dell'unità monitor.

1. Collegare la presa DC del cavo A/V/DC alla presa DC OUT(10) dell'unità principale.

ATTENZIONE: NON CONFONDERE LA PRESA DC OUT(10) CON LA PRESA 9V/12V FA(9) SULL'UNITÀ PRINCIPALE.

Collegare l'altra presa DC alla presa 9V/12V (5) dell'unità monitor.

1. Portare l'interruttore di accensione dell'unità principale (2) su ON.
2. Portare l'interruttore di accensione dell'unità monitor (I) su ON.

Nota: l'unità monitor riceve l'alimentazione necessaria al funzionamento dall'unità principale solamente quando questa è collegata all'adattatore di rete o all'adattatore auto. Quando utilizza la sua batteria interna il monitor non viene alimentato.

COLLEGAMENTO CUFFIE

È possibile collegare cuffie dotate di spina jack stereo da 3,5 mm sia all'unita' principale che su quella monitor. I. Sull'unita' principale collegare le cuffie nella presa uscita cuffie(12).

1. Sull'unita' monitor collegare le cuffie nella presa uscita cuffie(3).

Nota: e' possibile l'utilizzo di due cuffie contemporaneamente una per ogni unita'.

Per evitare possibili danni all'udito, limitare il tempo di ascolto a volumi elevati.

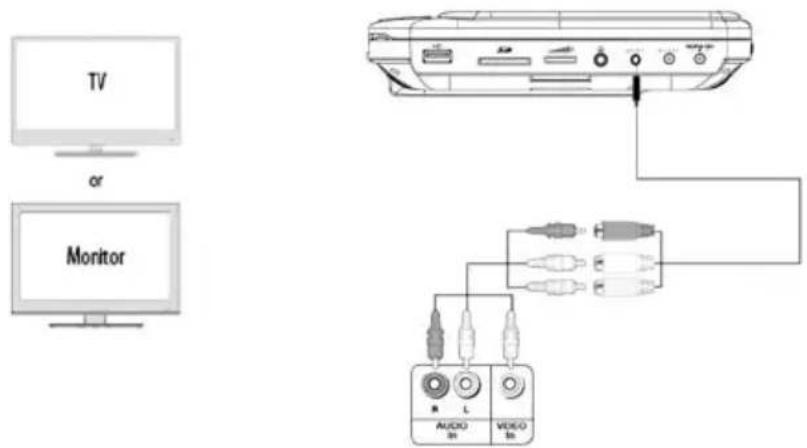

Se volete collegare l'apparecchio ad un televisore sarà necessario acquistare un cavo A/V (Jack/RCA).

I. Collegare il jack del cavo A/V alla presa A/V OUT(II) del lettore.

1. Collegare i connettori RCA del cavo A/V all'ingresso AV del televisore, rispettando i colori dei segnali: giallo per il video, rosso per il canale audio destro e bianco per il canale audio sinistro (consultare il manuale del vostro televisore).

A questo lettore (unita' principale) potete collegare, tramite l'ingresso USB(15) presente a lato, un dispositivo di memoria USB oppure tramite l'ingresso per schede SD(14) una memoria SD.

FUNZIONAMENTO DELL'UNITÀ PRINCIPALE ACCENSIONE/SPEGNIMENTO

I. Spostare il selettore OFF/ON(2) sulla posizione ON per accendere il lettore.
2. Spostare il selettore OFF/ON(2) sulla posizione OFF per spegnere il lettore.

FUNZIONI APPLICABILI ALL'ASCOLTO DI QUALSIASI SORGENTE

REGOLAZIONE VOLUME

E' possibile aumentare/diminuire il volume agendo sul potenziometro (13) presente sul lettore oppure tramite i tasti VOL+(25) e VOL-(24) presenti sul telecomando.

FUNZIONE MUTE

Permette di escludere completamente l'audio del vostro lettore.

I. Premere il tasto MUTE(26) del telecomando, sullo schermo compare il simbolo della funzione MUTE e l'audio viene escluso.
2. Premere il tasto MUTE(26) del telecomando una seconda volta per ripristinare l'audio.

RIPRODUZIONE DI UN DISCO DVD/CD AUDIO

I comandi sul frontale dell'apparecchio hanno la stessa funzione di quelli presenti sul telecomando. RIPRODUZIONE DI UN DISCO DVD/CD AUDIO

I. Accendere il lettore.
2. Aprire il vano disco tramite il tasto di apertura(I).
3. Inserire un disco DVD/CD.
4. Chiudere il vano disco, sullo schermo compare la scritta "Caricamento" ad indicare il caricamento del disco.
5. Il DVD/CD verrà riprodotto automaticamente.

RICERCA VELOCE

I. Premere il tasto FWD▶ (30c) per far avanzare velocemente le immagini.
2. Premere il tasto REV◀ (30b) per far tornare indietro velocemente le immagini.
3. Ad ogni pressione del tasto la velocità aumenta.
4. Gli indicatori numerici presenti sullo schermo a fianco del simbolo « - » segnalano la velocità (x2 - x4 - x8 - x16 - x32).
5. Per tornare alla riproduzione normale premere il tasto PLAY/PAUSE ▶ /II (23).

Premere il tasto PREVI◀ (30e) per passare al video/capitolo precedente e il tasto NEXT▶ (30d) per passare al video/capitolo successivo.

ARRESTO DELLA RIPRODUZIONE

I. Premere una volta il tasto STOP ■ (27) per fermare momentaneamente la riproduzione.
2. Premere una seconda volta il tasto STOP ■ (27) per fermare definitivamente la riproduzione.
3. Premere il tasto PLAY/PAUSE ▶ /II (23) per riprendere la riproduzione del disco dall'inizio.

FUNZIONE A-B

I. Premere una prima volta il tasto AB (29) per selezionare un punto di partenza, sullo schermo viene visualizzata la scritta “A-”.
2. Premere il tasto AB (29) una seconda volta per selezionare un punto di arrivo, sullo schermo viene visualizzata la scritta “A-B”.
3. Il lettore ripeterà in continuazione la selezione compresa fra i punti A e B.
4. Premere una terza volta il tasto AB (29) per tornare alla normale riproduzione, sullo schermo viene visualizzata la scritta "Disatt".

FUNZIONE REPEAT

I. Premere una volta il tasto REPEAT(31) per ripetere continuamente lo stesso capitolo, sullo schermo compare la scritta "Capitolo".
2. Premere una seconda volta il tasto REPEAT(31) per ripetere continuamente lo stesso titolo, sullo schermo compare la scritta "Titolo".
3. Premere una treza volta il tasto REPEAT(31) per ripetere continuamente tutti i titoli, sullo schermo compare la scritta "Tutto".
4. Per disattivare la funzione di ripetizione premere una quarta volta il tasto REPEAT(31), sullo schermo compare la scritta "Disatt".

FUNZIONE SELECT

I. Premere il tasto SELECT(21) per passare direttamente ad un determinato capitolo del filmato visualizzato; comparirà una barra dove sarà possibile selezionare il numero del capitolo preferito.
2. Tramite i tati di navigazione(30) potrete andare a selezionare velocemente il numero del capitolo che si desidera visionare.
3. Utilizzare i tasti FWD ▶(30c) o REV ◀(30b) per aumentare o diminuire di decine; utilizzare i tasti NEXT ▶(30d) o PREV ◀(30e) per aumentare o diminuire di 1.
4. Utilizzare il tasto OK(30a) per confermare il numero del capitolo scelto ed avviare la riproduzione.

FUNZIONE ZOOM

I. Premere il tasto ZOOM(28) per ingrandire l'immagine visualizzata sullo schermo.
2. Gli indicatori numerici presenti sullo schermo segnalano le dimensioni dell'immagine (Zoom 2, Zoom 3, Zoom 4, Zoom 1/2, Zoom 1/3, Zoom 1/4).
3. Per tornare alla riproduzione normale premere il tasto ZOOM(28) fino a quando non compare più l'indicatore e l'immagine torna nel formato standard.

FUNZIONE OSD

I. Premere in sequenza il tasto OSD(22) per visualizzare direttamente sul display le informazioni relative al titolo/capitolo, il tempo trascorso e quello restante.
2. Continuare a premere il tasto OSD(22) fino alla scomparsa delle informazioni per uscire dalla funzione OSD.

FUNZIONE AUDIO

I. Se il disco è predisposto per il cambio della lingua d'ascolto durante la riproduzione (consultate la confezione del disco per accertarvene) premere il tasto AUDIO(33) per selezionare quella desiderata.
2. Sullo schermo compare l'indicazione delle lingue (es. 1 Italiano, 2 Inglese) e dei canali disponibili (Ch 5.1 per indicare i 5.1 canali del Dolby Digital, Ch 2 per indicare 2 canali stereo, ecc.).

FUNZIONE SUBTITLE

I. Se il disco è predisposto per i sottotitoli (consultate la confezione del disco per accertarvene) premere il tasto SUBTITLE(32) per selezionare quello desiderato.
2. Sullo schermo compare l'indicazione delle lingue (es. 1 Italiano, 2 Inglese).
3. Per disattivare questa funzione premere in sequenza il tasto SUBTITLE(32), fino a quando sullo schermo compare la scritta “Sottotitoli Disatt”.

FUNZIONE TITLE

I. Premere il tasto TITLE(34) per mostrare il menù dei titoli del disco DVD.

Nota:

Il DVD deve essere predisposto per questa opzione, altrimenti la funzione risulterà inefficace.

FUNZIONE MENU

Premere il tasto MENU(18) del telecomando per passare in qualsiasi momento al menù principale del film.

RIPRODUZIONE DI UN DISCO CONTENENTE FILE IMMAGINE/FILE AUDIO/FILEVIDEO

RIPRODUZIONE DI UN DISCO CONTENENTE FILE IMMAGINE/FILE AUDIO/FILE VIDEO

Per la riproduzion di un disco contenente file immagine/file audio/file video fare riferimento al paragrafo "RIPRODUZIONE DI UN DISCO DVD/CD AUDIO".

RIPRODUZIONE FILE AUDIO (MP3, WMA)

Se presenti file audio all'interno del disco, (ma non all'interno di una cartella) la riproduzione partirà automaticamente.

I. Per selezionare la cartella o il file audio desiderato premere i tasti di navigazione NEXT ▶(30d) o PREV ◀(30e).
2. Premere il tasto OK(30a) per confermare.
3. Premere il tasto STOP ■ (27) per fermare la riproduzione del file audio.

RIPRODUZIONE DI FILE IMMAGINE (JPEG)

I. Per selezionare il file immagine desiderato premere i tasti di navigazione NEXT ▶(30d) o PREV ◀(30e).
2. Premere il tasto OK(30a) per confermare.
3. Premere il tasto STOP ■ (27) per fermare la riproduzione del file immagine.

ROTAZIONE DELLE IMMAGINI

Si possono selezionare quattro diverse modalità di rotazione, “Ruotare in senso antiorario”, “Ruotare in senso orario”, “Su-Giù” e “Destra-Sinistra”. Queste funzioni possono essere impostate soltanto durante la visualizzazione normale di una fotografia e si resettano nel momento in cui si passa alla visualizzazione di una nuova fotografia.

Per selezionare le diverse modalità di trasformazione utilizzare i tasti di navigazione NEXT ▶(30d), PREV ◀(30e), FWD ▶(30c) o REV ◀(30b).

SINISTRA◀ - Rotazione in senso antiorario

DESTRA▶ - Rotazione in senso orario

ALTO ◀ - Inversione Su-Giù

BASSO ▶ - Inversione Destra-Sinistra

RIPRODUZIONE DI FILE VIDEO (MPEG, AVI)

I. Per selezionare il file video desiderato premere i tasti di navigazione NEXT ▶(30d) o PREV ◀(30e).
2. Premere il tasto OK(30a) per confermare.
3. Premere il tasto PREV ◆(30e) per passare al video precedente e il tasto NEXT ◆(30d)), per passare al video successivo.
4. Premere il tasto STOP ■ (27) per fermare la riproduzione del file video.

FUNZIONE REPEAT IN RIPRODUZIONE FILE

Premere il tasto REPEAT(31) per scegliere tra le diverse modalità di ripetizione: BRANO=ripetizione singola di un file, CARTELLA=ripetizione dei file di una cartella, DISATT=riproduzione normale

UTILIZZO INGRESSI USB/SD

ATTENZIONE:

Inserire il dispositivo USB/SD solo ed esclusivamente a lettore spento. Una volta inserito, accendere il lettore.

Se inserite un dispositivo USB/SD a lettore acceso, potrebbe non essere riconosciuto dall'unità e quindi non funzionare.

I. Collegare il dispositivo USB alla presa USB(15) o inserire una scheda SD nell'ingresso SD(14).
2. Accendere il lettore.
3. Premere il tasto MODE(19) del telecomando per selezionare l'ingresso USB. o SD
4. Il lettore avvierà automaticamente la riproduzione dei file contenuti all'interno del dispositivo connesso.

Nota: il lettore potrebbe non supportare alcuni dispositivi dotati di presa USB, questo è dovuto all'incompatibilità di alcuni processori.

RIPRODUZIONE DI FILE IMMAGINE, AUDIO, VIDEO DA DISPOSITIVO USB/SD

Per la riproduzione di file immagine da dispositivo USBSD vedere riproduzione di file immagine (pag. I I).

Per la riproduzione di file audio da dispositivoUSB/SD vedere riproduzione di file audio (pag.10).

Per la riproduzione di file video da dispositivo USB/SD vedere riproduzione di file video(pag.11).

MENU IMPOSTAZIONE DEL LETTORE

Con il lettore in funzione STOP o senza disco presente al suo interno, entrare nel menù impostazioni pre- mendo il tasto SETUP(20) sul telecomando.

Attraverso i tasti navigazione NEXT ▶(30d), PREV ◀(30e), FWD ▶(30c) o REV ◀(30b), selezionare la voce desiderata.

Premere il tasto OK(30a) per confermare la scelta.

Per uscire dal menù impostazioni premere il tasto SETUP(20).

CONFIG. GENERALE

Formato Schermo

È possibile scegliere il formato dell'immagine: Normal/ PS (4:3 PANSCAN), Normal/ LB (4:3 LETTERBOX), Wide (16:9).

Nota: Il formato TV dell'immagine dipende dal formato del disco. Alcuni dischi non sono in grado di visualizzare immagini nel formato TV selezionato. Se si riproduce un disco registrato in formato 4:3 su una TV a schermo panoramico, appariranno delle barre nere sui lati destro e sinistro dello schermo.

Occorre regolare le impostazioni dello schermo a seconda del tipo di TV.

Angolazione

È possibile Attivare o Disattivare la funzione Angolo.

Lingua OSD

Questa opzione permette di selezionare la lingua predefinita del menù del DVD (OSD).

Salvaschermo

Questa opzione permette di Attivare o Disattivare lo screen saver dopo un certo tempo di inattività dell'apparecchio.

CONFIG. VIDEO

Sistema TV

Permette di impostare il sistema NTSC o PAL nel caso di collegamento ad un televisore tramite l'uscita A/V OUT(II).

Se il TV supporta soltanto il sistema NTSC o PAL, lo schermo lampeggerà e non visualizzerà più nulla se non viene selezionato il sistema corretto.

Nota: per maggiori informazioni sui formati supportati, consultare le istruzioni del TV.

Risoluzione pannello

Permette di regolare i parametri principali dell'immagine:

Luminosità

Effettua la variazione della luminosità del display (effettuare la regolazione dal valore -15 a +15, standard 0)

Contrasto

Effettua la variazione del contrasto del display (effettuare la regolazione dal valore -16 a +16, standard 0)

Tinta

Effettua la variazione della tinta dei colori del display (effettuare la regolazione dal valore -9 a +9, standard 0)

Saturazione

Effettua la variazione della saturazione del display (effettuare la regolazione dal valore -9 a +9, standard 0)

PREFERENZE

Audio

Questa opzione permette di selezionare la lingua predefinita dell'audio del DVD.

Sottotitoli

Questa opzione permette di selezionare la lingua predefinita dei sottotitoli del DVD.

Selezionare DISATT. per disattivarli.

Menu disco

Questa opzione permette di selezionare la lingua predefinita del menu del DVD.

Contr. Parentale

Nota: non tutti i DVD supportano le categorie di controllo parentale.

Questa opzione permette di impostare la funzione di restrizione d'accesso ai minori.

Selezionare Controllo Genitori, quindi premere OK(30a) per scegliere la modalità desiderata;

Sono disponibili 8 livelli di protezione:

I. Adatto Bambini - permette la visione di programmi adatti ai bambini.

2.G - pubblico generale, permette la visione di programmi adatti a tutte le eta'

3.PG - controllo genitori, permette la visione con la presenza dei genitori.

4.PGI3 - permette la visione di programmi adatti a maggiori di 13 anni.

5.6.7.PG-R, R, NC-17 - questi livelli permettono la visione di programmi adatti a maggiori di 17 anni.

1. Adult - permette la visione di materiale adatto ad un pubblico adulto.

Nota: occorre sbloccare la password per poter configurare l'opzione Controllo Genitori.

Predefiniti

Permette di ripristinare le impostazioni di fabbrica; selezionare RIPRISTINA e confermare con OK(30a).

Attenzione: tutte le impostazioni utente verranno riportate a quelle di fabbrica compresa la password di protezione del sistema.

FUNZIONAMENTO DELL'UNITA' MONITOR

NOTA: Le funzioni che seguono hanno invece effetto solo sull'unita' secondaria.

ACCENSIONE/SPEGNIMENTO

I. Spostare il selettore OFF/ON(I) sulla posizione ON per accendere l'unita'.
2. Spostare il selettore OFF/ON(I) sulla posizione OFF per spegnere l'unita'.

REGOLAZIONE VOLUME

E' possibile aumentare/diminuire il volume tramite il potenziometro rotativo (2).

REGOLAZIONE LUMINOSITA'

E' possibile regolare la luminosità tramite il potenziometro rotativo (6).

UTILIZZO DELLE STAFFE PER INSTALLAZIONE A POGGIATESTA AUTO

In dotazione sono presenti due staffe per installare le unita' dvd e monitor sui poggiatesta dei sedili anteriori dell'auto.

Per l'installazione delle staffe:

I. Fissare le parti A e B con le viti intorno ai sostegni del poggiatesta.
2. Inserire la parte C nell'apposito alloggio fino al completo aggancio meccanico (si udira' un "click"); controllare il corretto fissaggio della parte C.

1. Tramite la vite di fissaggio D, assicurare il monitor sulla staffa di sostegno; controllare di aver ben serrato la vite di fissaggio.
2. Per sganciare il monitor dalla staffa e' possibile utilizzare lo sgancio rapido; premere i pulsanti E tirando dolcemente in direzione della freccia fino alla rimozione del monitor dalla staffa. Per l'aggancio inserire di nuovo la parte C nel proprio alloggio.

SPECIFICHE

Generali

Alimentazione: ......Rete: 100-240V\~ 50/60Hz, 0.3A Max

OUT: 9V ---, IA

Presa accendisigari: 12V ---

Pacco batterie ai polimeri di litio 7.4V, 1100mAh

Assorbimento: 10W

Risposta in frequenza: 20Hz a 20KHz

Uscita Video: I Vp-p/75Ohm

Uscita Audio: 1.4Vrms/10kOhm

Rapporto segnale rumore: 80dB

Laser:......Semiconduttore laser, lunghezza d'onda:

650nm/795nm

Dimensioni diagonale schermo: 9" - 22,4 cm

Temperature d'uso: .....da 0° a 40° centigradi

Dimensioni unita' DVD: 247x192x42 mm

Dimensioni unita' monitor: 246,5x191,6x30 mm

Peso unita' DVD: 848gr

Peso unita' monitor: 473gr

Video e Audio

Formati video supportati: DVD, VCD,MPEG4

Formati audio supportati: CD Audio, CDr, CDrw, MP3

Rapporto schermo: 16:9

INFORMAZIONI AGLI UTENTI

"Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione

di uno a uno, oppure I a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta

l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

INFORMATIVA SULLA RIMOZIONE E LO SMALTIMENTO DELLE BATTERIE

Attenzione: Questa operazione è riservata esclusivamente al personale tecnico specializzato!

PROCEDURA PER LA RIMOZIONE DELLA BATTERIA

Attenzione: Pericolo di esplosione se la batteria è sostituita in modo non corretto. Sostituire solo con lo stesso tipo o con un tipo equivalente.

Operare esclusivamente in assenza di collegamento dell'apparecchio alla rete elettrica!

I. Rimuovere le viti che serrano il mobile nella parte inferiore del lettore;
2. Individuare la batteria;
3. Scollegarla e rimuoverla.

Qualunque sia il tipo di batteria esaurita, essa non deve essere gettata tra i rifiuti domestici, nel fuoco o nell'acqua.

Ogni tipo di batteria esaurita deve essere, riciclata oppure smaltita presso gli appositi centri raccolta dedicati

TW 7005

PORTABLE VIDEO DVD/USB/SD SYSTEM WITH TWIN 9" LED SCREEN

Instruction manual
