Tipo di prodotto	Lettore DVD portatile
Marca	Trevi
Modello	PDX 1015
Tipo di display	TFT LCD
Dimensioni schermo	10,1 pollici
Risoluzione display	1024 x 600 pixel
Compatibilità dischi	DVD, DVD±R/RW, CD, CD-R/RW
Formati multimediali supportati	MPEG4, DivX, XviD, MP3, JPEG
Uscita audio	Altoparlanti stereo integrati, jack per cuffie
Uscita video	Uscita AV
Alimentazione	Adattatore AC (100-240V) e batteria ricaricabile
Durata batteria	Circa 2,5 ore
Dimensioni (L x P x A)	260 x 190 x 40 mm
Peso	1,2 kg
Garanzia	1 anno
Pulizia	Pulire con un panno asciutto e morbido. Non utilizzare liquidi.
Precauzioni di sicurezza	Evitare umidità e luce solare diretta. Non smontare.
Disponibilità parti di ricambio	Contattare il servizio clienti Trevi o i rivenditori autorizzati.

Domande frequenti - PDX 1015 Trevi

Quali formati di dischi supporta il Trevi PDX 1015?

Supporta dischi DVD, DVD±R/RW, CD e CD-R/RW.

Posso riprodurre file MP3 su questo lettore DVD portatile?

Sì, supporta la riproduzione MP3 da dischi CD/DVD.

Quanto dura la batteria del PDX 1015?

La batteria ricaricabile fornisce circa 2,5 ore di riproduzione.

Il PDX 1015 ha un jack per cuffie?

Sì, include un jack per cuffie per l'ascolto privato.

Qual è la dimensione dello schermo del Trevi PDX 1015?

Ha un display TFT LCD da 10,1 pollici.

Posso collegare questo lettore DVD a una TV?

Sì, ha un'uscita AV per collegarsi a una TV o a un display esterno.

Come si pulisce il dispositivo?

Utilizzare un panno asciutto e morbido. Evitare liquidi e prodotti chimici aggressivi.

Qual è la tensione di ingresso dell'adattatore AC?

L'adattatore AC accetta 100-240V, rendendolo adatto per l'uso in tutto il mondo.

Supporta file video DivX o XviD?

Sì, supporta i formati DivX e XviD.

Dove posso trovare parti di ricambio?

Contattare il servizio clienti Trevi o visitare il sito Web ufficiale per i pezzi di ricambio.

MANUALE UTENTE PDX 1015 Trevi

PRECAUZIONI	DI	SICUREZZA
INSTALLAZIONE				PAG.11
CURA E	MANUTENZIONE
COMANDI	LETTORE			I
TELECOMANDO				PAG.05
INSTALLAZIONE DELLA BATTERIA DEL TELECOMANDO
UTILIZZO	E	RICARICA	DELLA	BATTERIA
ALIMENTAZIONE	12V
COLLEGAMENTO	AL	TELEVISORE
COLLEGAMENTO	CUFFIE/AURICOLARI
COLLEGAMENTO	TRAMITE	PRESA	USB
ACCENSIONE	E	SPEGNIMENTO
FUNZIONI APPLICABILI ALL'ASCOLTO DI QUALSIASI SORGENTE				PAG.08
RIPRODUZIONE DI UN DISCO DVD/CD AUDIO			PAG.08
UTILIZZO	INGRESSO	USB
RIPRODUZIONE DI UN DISCO CONTENENTE FILE AUDIO/IMMAGINI/VIDEO/DI TESTO				PAG.11
RIPRODUZIONE	DI	FILE	AUDIO
RIPRODUZIONE	DI	FILE	IMMAGINE
RIPRODUZIONE	DI	FILE	VIDEO
RIPRODUZIONE	DI	FILE	DI	TESTO
MENU	IMPOSTAZIONE	DEL	LETTORE
SPECIFICHE	TECNICHE			PAG.14
CORRETTO	SMALTIMENTO	DEL	PRODOTTO

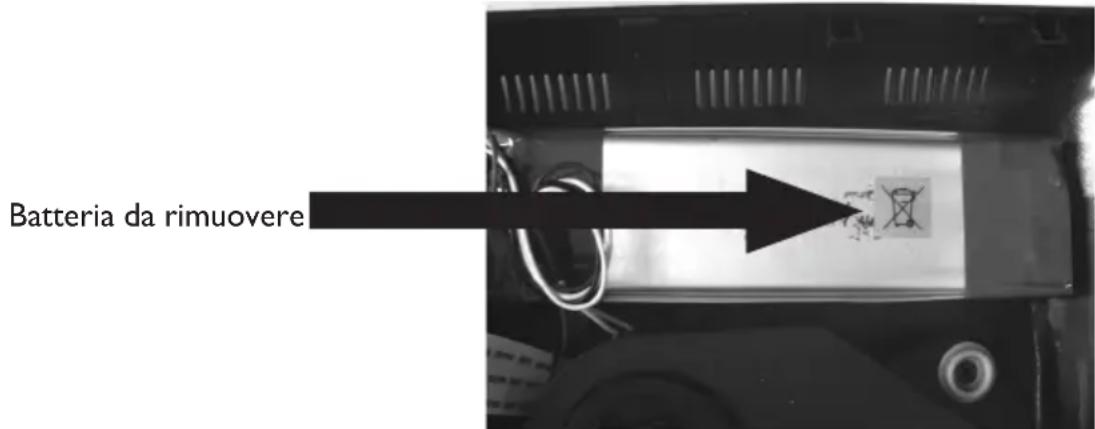

INFORMATIVA SULLA RIMOZIONE E SMALTIMENTO DELLA BATTERIA

Questo simbolo riportato sul retro dell'apparecchio e in questo manuale segnala la presenza all'interno di questo apparecchio di componenti operanti ad alta tensione, non apritelo per evitare il rischio di scosse elettriche.

ATTENZIONE

Questo simbolo riportato sul retro dell'apparecchio e in questo manuale indicano la presenza sugli stessi di importanti istruzioni per la sicurezza d'uso. Leggetele attentamente prima di utilizzare l'apparecchio.

AVVERTENZE SUL LASER

Questo apparecchio è dotato di un sistema di lettura con raggio laser. Benché il laser sia di bassa potenza e con dispositivo di sicurezza che ne impedisce il funzionamento a sportello aperto attenetevi scrupolosamente alle seguenti avvertenze:

• NON AVVICINATE L'OCCHIO ALLA LENTE DEL LASER CON L'APPARECCHIO APERTO, PERICOLO DI LESIONE DELLA RETINA.
• NON TENTATE DI SMONTARE O MANOMETTERE L'UNITÀ LASER, PERICOLO DI ASSORBIMENTO DI RADIAZIONI.

INSTALLAZIONE

• Posizionate il lettore su una superficie piatta e senza vibrazioni.
  • Assicuratevi che abbia sufficiente spazio attorno (almeno 4-5 cm.) per assicurare una buona ventilazione.
• In particolare non posizionate il lettore sopra altri apparecchi che producono molto calore, ad esempio amplificatori ad alta potenza.
  • Non ostruite le feritoie di ventilazione.
  • Non usate l'apparecchio in ambienti troppo caldi o troppo umidi.
• Se dei liquidi penetrano all'interno dell'apparecchio scollegate immediatamente la spina dalla presa e portate l'apparecchio al più vicino centro assistenza autorizzato TREVI.

CURA E MANUTENZIONE: Per la pulizia si consiglia l'uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

IMPORTANTE: La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza autorizzato.

TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte.

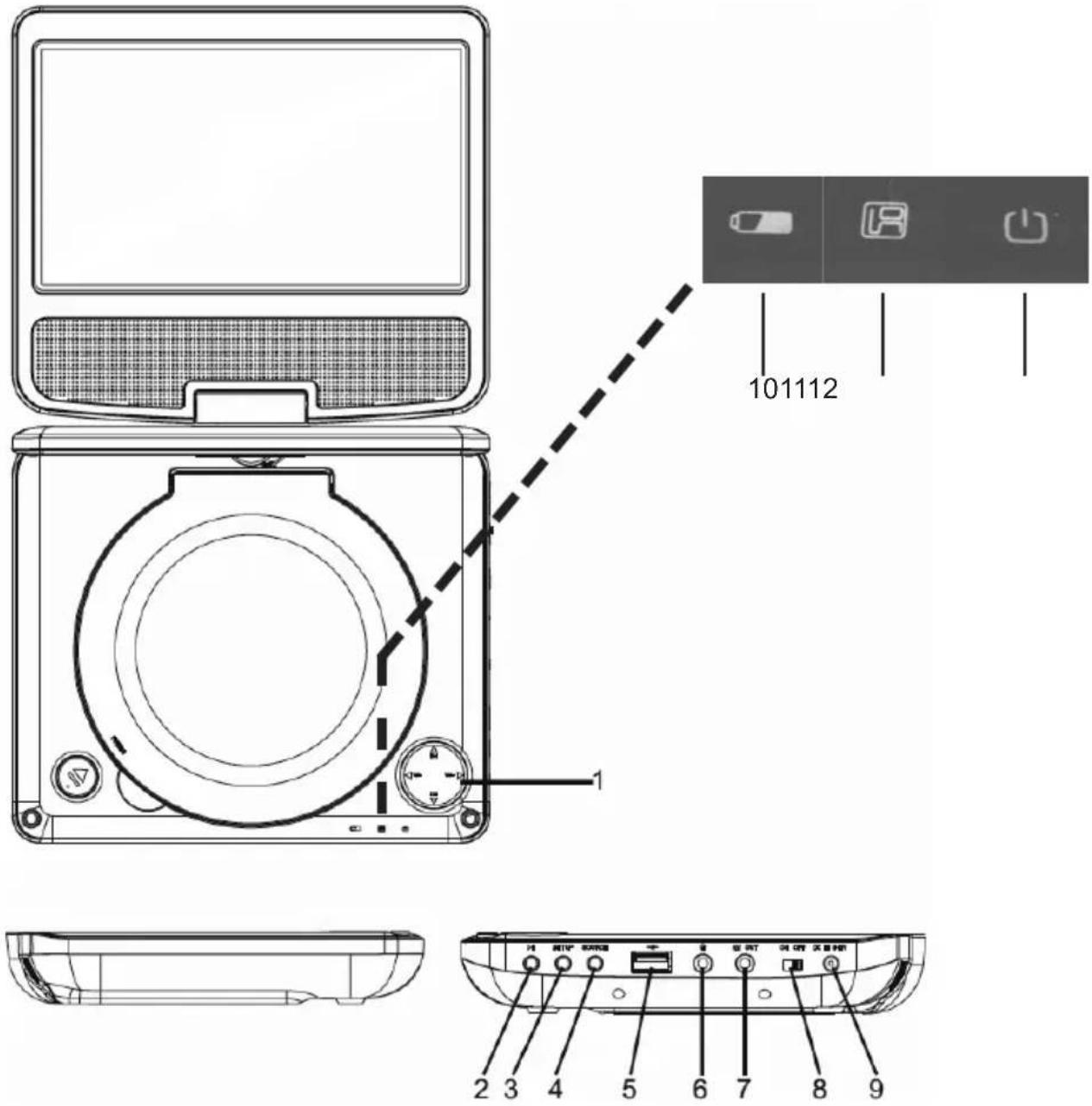

COMANDI LETTORE

DESCRIZIONE COMANDI

I. Tasti di navigazione/funzione:
tasto ▲/◄◄, salto alla traccia precedente
tasto ▼/▶▶, salto alla traccia successiva
tasto ◀ / VOL-, diminuzione volume
tasto ▶ /VOL+, aumento volume
2. Tasto ▶ /II PLAY/PAUSA, riproduzione/pausa riproduzione
3. Tasto SETUP, accesso al menù di configurazione
4. Tasto SOURCE, selezione ingresso attivo (dvd/usb)
5. Ingresso USB
6. Presa cuffie
7. Presa A/V OUT
8. Interruttore ON/OFF
9. Presa alimentazione DC 9-12V
10. Indicatore stato di carica della batteria
II. Ricevitore telecomando
12. Indicatore accensione/spegnimento

TELECOMANDO

DESCRIZIONE COMANDI

I. Tasto ZOOM, ingrandimento fotogramma
2. Tasto SEARCH, ricerca particolare del film
3. Tasto SUBTITLE, attivazione sottotitoli
4. Tasto ANGLE, in lettura disco cambio dell'angolo di visuale (funzione supportata solo da alcuni dvd)
5. Tasto TITLE, ritorno al titolo del dvd
6. Tasto ENTER, conferma selezione
7. Tasto SETUP, accesso al menù di configurazione
8. Tasto VOL-, diminuzione volume
9. Tasto REPEAT, ripetizione traccia/disco
10. Tasto AB, ripetizione selezione
II. Tasto PROGRAM, programmazione riproduzione
12. Tasto DISPLAY, attivazione finestra informativa
13. Tasto SOURCE, selezione ingresso attivo (dvd/usb)
14. Tasto MUTE, esclusione audio
15. Tastierino numerica
16. Tasto 10+, selezione diretta traccia 10 o superiore (premere 10+ e il numero corrispondente all'unità)

1. Tasto STEP, in lettura disco avanzamento per singoli fotogrammi
2. Tasto MENU, ritorno al menù del disco dvd
3. Tasto AUDIO, in lettura dvd cambio lingua d'ascolto; in lettura MP3/CD/VCD cambio del canale audio (sinistro/destro/mix/stereo)
4. Tasto PLAY/PAUSE ▶ /II, riproduzione/pausa
5. Tasto STOP ■, arresto riproduzione
6. Tasto RETURN, ritorno alla precedente funzione
7. VOL+, aumento volume
8. Tasto PREV ◀, passaggio al capitolo/brano precedente
9. Tasto NEXT ▶, passaggio al capitolo/brano successivo
10. Tasto FWD ▶, avanti veloce
11. Tasto REV ◀, indietro veloce

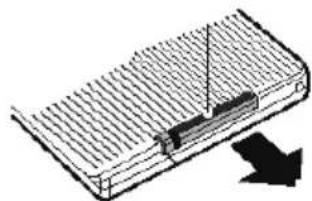

SOSTITUZIONE DELLA BATTERIA DEL TELECOMANDO

Il telecomando monta una batteria tipo CR2025

I. Spingere la linguetta verso destra
2. Estrarre l'alloggiamento porta batteria

UTILIZZO E RICARICA DELLA BATTERIA

Questo DVD portatile utilizza al suo interno una batteria ricaricabile al lithio. Al completamento della carica funzionerà senza essere collegato ad una presa di alimentazione.

L'alimentatore in dotazione funziona con corrente AC 110\~240V 50/60Hz.

Ricaricare la batteria solo a lettore spento e in ambienti interni.

I. Inserire lo spinotto dell'alimentatore nella presa per alimentazione esterna (9) e la spina in una presa di corrente.

NOTA: utilizzare solo l'alimentatore in dotazione, apparati diversi potrebbero avere polarità e/o tensioni diverse.

1. L'indicatore stato di carica della batteria sul frontale (10) diventerà rosso. Al completamento della carica l'indicatore diventerà verde.

Il tempo di ricarica in modalità fast charge (a lettore spento) è di circa 2 ore e 30 minuti.

A batteria completamente carica l'autonomia del lettore è di circa 2 ore in funzione DVD.

AVVERTENZA PER IL CORRETTO UTILIZZO DELLA BATTERIA RICARICABILE

Ricaricare la batteria ad una temperatura compresa tra i 5°C e i 35°C.

Non prolungare la ricarica oltre i tempi indicati per evitare il rischio di surriscaldamento e scoppio.

La ricarica della batteria oltre i tempi indicati o un prolungato periodo di inattività possono ridurne la durata.

La batteria ricaricabile è soggetta ad usura e la sua capacità diminuisce gradualmente.

Per prolungare la durata della batteria, utilizzarla quando è completamente carica fino al completo scaricamento, quindi ricaricarla completamente di nuovo prima di utilizzarla nuovamente. Mettendo in carica una batteria non completamente esaurita, la sua durata risulterà ridotta. In questo caso, ripetere il ciclo caricamento/scaricamento completo più volte.

Evitare di tenere la batteria durante le ore notturne.

ALIMENTAZIONE 12V

Il cavo in dotazione permette di alimentare l'apparecchio con la batteria dell'auto tramite la presa accendisigari. Inserire lo spinotto nella presa per alimentazione esterna (9) e l'apposito adattatore nella presa accendisigari dell'auto. Contestualmente all'utilizzo del lettore tramite il cavo accendisigari in dotazione, verrà avviata anche la ricarica della batteria.

NOTA: si sconsiglia di usare il lettore per lungo tempo con motore spento per evitare di scaricare la batteria dell'auto.

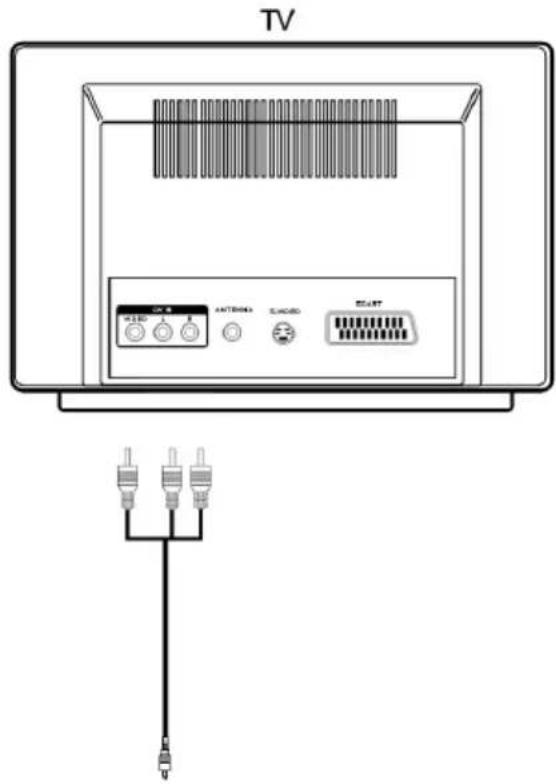

I. Collegare il jack del cavo A/V alla presa A/V OUT (7) del lettore.
2. Collegare i connettori RCA del cavo A/V all'ingresso AV del televisore, rispettando i colori dei segnali: giallo per il video, rosso per il canale audio destro e bianco per il canale audio sinistro (consultare il manuale del vostro televisore).

È possibile collegare cuffie o auricolari dotati di jack stereo da 3,5mm alla presa cuffie (6).

Evitare di tenere il volume troppo alto per non danneggiare l'udito.

A questo lettore è possibile collegare, tramite l'ingresso USB (5) posto sul fianco, un dispositivo di memoria USB.

ACCENSIONE/SPEGNIMENTO

I. Spostare il selettore OFF/ON (8) sulla posizione ON per accendere il lettore.
2. Spostare il selettore OFF/ON (8) sulla posizione OFF per spegnere il lettore.

FUNZIONI APPLICABILI ALL'ASCOLTO DI QUALSIASI SORGENTE REGOLAZIONE VOLUME

Regolare il volume tramite i tasti VOL-/VOL+ (I) presenti sul lettore oppure tramite i tasti VOL-/+ (8/23) presenti sul telecomando.

FUNZIONE MUTE

Permette di escludere completamente l'audio del lettore.

I. Premere il tasto MUTE (14) del telecomando, sullo schermo compare il simbolo della funzione MUTE e l'audio viene escluso.
2. Premere il tasto MUTE (14) del telecomando una seconda volta per ripristinare l'audio.

RIPRODUZIONE DI UN DISCO DVD/CD AUDIO

Se non diversamente specificato i comandi del telecomando fanno riferimento anche ai comandi sul lettore.

RIPRODUZIONE DI UN DISCO DVD/CD AUDIO

I. Accendere il lettore.
2. Aprire il vano disco tramite il tasto di apertura.
3. Inserire un disco DVD/CD con i titoli rivolti verso l'alto.
4. Chiudere il vano disco, sullo schermo compare la scritta "Leggere" ad indicare il caricamento del disco.
5. Il DVD/CD verrà riprodotto automaticamente.

ARRESTO DELLA RIPRODUZIONE

I. Premere una volta il tasto STOP ■ (21) per fermare momentaneamente la riproduzione.
2. Premere una seconda volta il tasto STOP ■ (21) per fermare definitivamente la riproduzione.
3. Premere il tasto PLAY/PAUSE ▶ /II (20) per riprendere la riproduzione del disco dall'inizio.

Premere il tasto PREV(24) per passare al video/capitolo precedente o il tasto NEXT(25) per passare al video/capitolo successivo.

RICERCA VELOCE

I. Premere il tasto FWD▶ (26) per far avanzare velocemente le immagini.
2. Premere il tasto REV◀ (27) per far tornare indietro velocemente le immagini.
3. Ad ogni pressione del tasto la velocità aumenta.
4. Gli indicatori numerici presenti sullo schermo a fianco del simbolo « - » segnalano la velocità (x2 - x4 - x8 - x20).
5. Per tornare alla normale riproduzione premere il tasto PLAY/PAUSE ▶ /II (20).

FUNZIONE STEP

I. Premere il tasto STEP (17) per avanzare la riproduzione di fotogramma in fotogramma.
2. Ad ogni pressione del tasto la riproduzione avanza di un fotogramma alla volta.
3. Premere il tasto PLAY/PAUSE ▶ /II (20) per tornare alla normale riproduzione.

FUNZIONE A-B

I. Premere una prima volta il tasto AB (10) per selezionare un punto di partenza, sullo schermo viene visualizzata la scritta "Ripetere A-".
2. Premere il tasto AB (10) una seconda volta per selezionare un punto di arrivo, sullo schermo viene visualizzata la scritta "Ripetere A-B".
3. Il lettore ripeterà in continuazione la selezione compresa fra i punti A e B.
4. Premere una terza volta il tasto AB (10) per tornare alla normale riproduzione, sullo schermo viene visualizzata la scritta “Cancellare A-B”.

FUNZIONE REPEAT

I. Premere una volta il tasto REPEAT (9) per ripetere continuamente lo stesso capitolo, sullo schermo compare la scritta "Ripetere: Capitolo".
2. Premere una seconda volta il tasto REPEAT (9) per ripetere continuamente lo stesso titolo, sullo schermo compare la scritta "Ripetere: Titolo".
3. Premere una treza volta il tasto REPEAT (9) per ripetere continuamente tutti i titoli, sullo compare la scritta "Ripetere: Ripetere tutto".
4. Per disattivare la funzione di ripetizione premere una quarta volta il tasto REPEAT (9), sullo schermo compare la scritta "Ripetere: Inattivo".

FUNZIONE SEARCH

I. Premere il tasto SEARCH (2) per ricercare un particolare del filmato visualizzato; comparirà una barra dove sarà possibile selezionare la ricerca per traccia, per capitolo, per tempo tarscorso sull'intero filmato.
2. Tramite il tastierino numerico (15) inserire la traccia/capitolo che si desidera visionare o il tempo trascorso dall'inizio del filmato.

FUNZIONE ZOOM

I. Premere il tasto ZOOM (1) per ingrandire l'immagine visualizzata sullo schermo.
2. Gli indicatori numerici presenti sullo schermo segnalano le dimensioni dell'immagine (Zoom 2, Zoom 3, Zoom 4, Zoom 1/2, Zoom 1/3, Zoom 1/4).
3. Per tornare alla riproduzione normale premere il tasto ZOOM (I) fino a quando l'indicatore numerico segnala Zoom: Inattivo.

FUNZIONE ANGLE

I. Se il disco è predisposto per la visione multiangolo (consultate la confezione del disco per accertarvene) premere il tasto ANGLE (4) per passare ad un angolo diverso di visione.
2. Sullo schermo compare l'indicazione dei vari punti di vista disponibili.

FUNZIONE DISPLAY

I. Premere in sequenza il tasto DISPLAY (12) per visualizzare direttamente sul display le informazioni relative al titolo/capitolo, il tempo trascorso e le impostazioni audio/video del film.
2. Continuare a premere il tasto DISPLAY (12) fino alla scomparsa delle informazioni per uscire dalla funzione DISPLAY.

FUNZIONE AUDIO

I. Se il disco è predisposto per il cambio della lingua d'ascolto durante la riproduzione (consultate la confezione del disco per accertarvene) premere il tasto AUDIO (19) per selezionare quella desiderata.
2. Sullo schermo compare l'indicazione delle lingue (es. I Italiano, 2 Inglese) e dei canali disponibili (Ch 5.1 per indicare i 5.1 canali del Dolby Digital, Ch 2 per indicare 2 canali stereo, ecc.).

FUNZIONE SUBTITLE

I. Se il disco è predisposto per i sottotitoli (consultate la confezione del disco per accertarvene) premere il tasto SUBTITLE (3) per selezionare quello desiderato.
2. Sullo schermo compare l'indicazione delle lingue (es. 1 Italiano, 2 Inglese).
3. Per disattivare questa funzione premere in sequenza il tasto SUBTITLE (3), fino a quando sullo schermo compare la scritta “Inattivo”.

FUNZIONE TITLE

I. Premere il tasto TITLE (5) per mostrare il menù dei titoli del disco DVD.

NOTA: il DVD deve essere predisposto per questa opzione, altrimenti la funzione risulterà inefficace.

FUNZIONE RETURN

Premere il tasto RETURN (22) del telecomando per passare in qualsiasi momento alla visione del menù principale disco DVD.

FUNZIONE PROGRAM

Questa funzione vi permette di guardare il film DVD secondo una personale programmazione.

I. Premere il tasto PROGRAM (II), sullo schermo compare un menù dove si possono inserire titoli e capitoli del film che si sta guardando.
2. Inserire tramite i tasti numerici il titolo ed il capitolo nell'ordine in cui si desidera visionarli.
3. Al termine spostarsi tramite i tasti dirazione ▲▼◀▶ fino a selezionare “RIPRO.” e confermare con il tasto ENTER (6). Durante la visione verrà visualizzata la scritta “RIPRODUZIONE PROGR.”
4. Per uscire dalla funzione PROGRAM premere di nuovo il tasto PROGRAM (11) e selezionare “PULIRE”. La funzione PROGRAM verrà cancellata e uscendo dal menù sarà possibile riprendere la normale visione del disco.

UTILIZZO INGRESSI USB

ATTENZIONE: inserire il dispositivo USB/SD solo ed esclusivamente a lettore spento. Una volta inserito, accendere il lettore. Se si inserisce un dispositivo USB/SD a lettore acceso, potrebbe non essere riconosciuto dall'unità e quindi non funzionare.

I. Collegare il dispositivo USB alla presa USB (5).
2. Accendere il lettore.
3. Premere il tasto SOURCE (13) del telecomando per selezionare l'ingresso USB.
4. Il lettore avvierà automaticamente la riproduzione dei file contenuti all'interno del dispositivo connesso. Premere il tasto RETURN (22) per mostrare il menù principale dal quale è possibile accedere ai vari formati di file.

Nota: il lettore potrebbe non supportare alcuni dispositivi dotati di presa USB, questo è dovuto all'incompatibilità di alcuni processori.

RIPRODUZIONE DI UN DISCO CONTENENTE FILE AUDIO/IMMAGINE/ VIDEO/DI TESTO

RIPRODUZIONE DI UN DISCO CONTENENTE FILE AUDIO/IMMAGINE/VIDEO/DI TESTO

Per le funzioni di riproduzione di un disco contenente file audio / file immagine / file video fare riferimento al paragrafo “RIPRODUZIONE DI UN DISCO DVD/CD AUDIO”.

RIPRODUZIONE FILE AUDIO (MP3, WMA)

Selezionare nella schermata principale l'icona rappresentante una nota, comparirà il menù di ripruduzione audio:

I. Se presenti file audio all'interno del disco, la riproduzione partirà automaticamente.
2. Per selezionare il file audio desiderato premere i tasti di navigazione ▲▼. Per passare da una pagina all'altra dell'elenco dei file premere tramite i tasti di navigazione ◀▶.
3. Premere il tasto STOP ■ (21) per fermare la riproduzione del file audio.
4. Premere il tasto RETURN (22) per tornare al menù principale.

RIPRODUZIONE FILE IMMAGINE (JPEG)

Selezionare nella schermata principale l'icona rappresentante una fotocamera, comparirà il menù di riproduzione delle foto:

I. Per selezionare il file immagine desiderato premere i tasti di navigazione ▲ ▼ . Per passare da una pagina all'altra dell'elenco dei file premere tramite i tasti di navigazione ◀ ▶ .
2. Premere il tasto ENTER (6) per avviare la presentazione dall'immagine desiderata.
3. Premere il tasto ◀◀ (24) per passare all'immagine precedente e il tasto ▶◀ (25), per passare all'immagine successiva.
4. Premere il tasto STOP ■ (21) per fermare la riproduzione del file immagine.
5. Premere il tasto RETURN (22) per tornare al menù principale.

ROTAZIONE DELLE IMMAGINI

Si possono selezionare quattro diverse modalità di rotazione, “Ruotare in senso antiorario”, “Ruotare in senso orario”, “Su-Giù” e “Destra-Sinistra”. Queste funzioni possono essere impostate soltanto durante la visualizzazione normale di una fotografia e si resettano nel momento in cui si passa alla visualizzazione di una nuova fotografia.

Per selezionare le diverse modalità di trasformazione utilizzare i tasti di navigazione ▲▼◀▶.

SINISTRA ◀ - Rotazione in senso orario

DESTRA ▶ - Rotazione in senso antiorario

ALTO ▲ - Inversione Su-Giù

BASSO ▼ - Inversione Destra-Sinistra

RIPRODUZIONE FILE VIDEO (MPEG, AVI)

Selezionare nella schermata principale l'icona rappresentante una cinepresa, comparirà il menù di ripruduzione dei video:

I. Per selezionare il file video desiderato premere i tasti di navigazione ▲▼. Per passare da una pagina all'altra dell'elenco dei file premere tramite i tasti di navigazione ◀▶.
2. Premere il tasto ENTER (6) per avviare la riproduzione del video desiderato.
3. Premere il tasto ◀◀ (24) per passare al video precedente e il tasto ▶▶ (25), per passare al video successivo.
4. Premere il tasto STOP ■ (21) per fermare la riproduzione del file video.
5. Premere il tasto RETURN (22) per tornare al menù principale.

RIPRODUZIONE FILE DI TESTO (TXT)

Selezionare nella schermata principale l'icona rappresentante una cartella, comparirà il menù di ripruduzione dei file di testo:

I. Per selezionare il file testo desiderato premere i tasti di navigazione ▲▼. Per passare da una pagina all'altra dell'elenco dei file premere tramite i tasti di navigazione ◀▶.
2. Premere il tasto ENTER (6) per avviare la riproduzione del file di testo desiderato.
3. Premere i tasti di navigazione ◀ ▶ per passare da una pagina all'altra del file di testo.
4. Premere il tasto ◀◀ (24) per passare al file di testo precedente e il tasto ▶▶ (25), per passare al file di testo successivo.
5. Premere il tasto STOP ■ (21) per fermare la riproduzione del file di testo.
6. Premere il tasto RETURN (22) per tornare al menù principale.

MENU IMPOSTAZIONE DEL LETTORE

Con il lettore in funzione STOP o senza disco presente entrare nel menù impostazioni premendo il tasto SETUP (7) sul telecomando.

Attraverso i tasti navigazione ◀ ▶ ▲ ▼ selezionare la voce desiderata.

Premere il tasto ENTER (6) per confermare la scelta.

Per uscire dal menù impostazioni premere il tasto SETUP (7).

SETUP SISTEMA

Sistema TV

Permette di impostare il sistema NTSC o PAL nel caso di collegamento ad un televisore tramite l'uscita A/V OUT (7).

Se il TV supporta soltanto il sistema NTSC o PAL, lo schermo lampeggerà e non visualizzerà più nulla se non viene selezionato il sistema corretto.

Nota: per maggiori informazioni sui formati supportati, consultare le istruzioni del TV.

Power Resume

Permette di riprendere la riproduzione di un disco DVD da dove era stata interrotta.

Tasso Visualizzazione

È possibile scegliere il formato dell'immagine: 4:3 PANSCAN, 4:3 LETTERBOX, 16:9.

Nota: Il formato TV dell'immagine dipende dal formato del disco. Alcuni dischi non sono in grado di visualizzare immagini nel formato TV selezionato. Se si riproduce un disco registrato in formato 4:3 su una TV a schermo panoramico, appariranno delle barre nere sui lati destro e sinistro dello schermo. Occorre regolare le impostazioni dello schermo a seconda del tipo di TV.

Password

Permette di sbloccare/bloccare la password di sistema (0000).

• Per sbloccare il sistema di protezione inserire la password. Verrà mostrata una icona raffigurante un lucchetto aperto.
• Per riattivare il sistema di protezione reinserire la password e confermare con ENTER (20). Verrà mostrata una icona raffigurante un lucchetto chiuso.

Rapporto

Nota: non tutti i DVD supportano le categorie di controllo parentale.

Permette di impostare la funzione di restrizione d'accesso ai minori.

Sono disponibili 8 livelli di protezione:

I. Adatto Bambini - permette la visione di programmi adatti ai bambini.

2.G - pubblico generale, permette la visione di programmi adatti a tutte le eta'

3.PG - controllo genitori, permette la visione con la presenza dei genitori.

4.PG13 - permette la visione di programmi adatti a maggiori di 13 anni.

5.6.7.PG-R, R, NC-17 - questi livelli permettono la visione di programmi adatti a maggiori di 17 anni.

1. Adult - permette la visione di materiale adatto ad un pubblico adulto.

Nota: occorre sbloccare la password per poter configurare l'opzione Rating.

Di Fabbrica

Permette di ripristinare le impostazioni di fabbrica.

SETUP LINGUA

Lingua OSD

Questa opzione permette di selezionare la lingua predefinita del menù del DVD (OSD).

Lingua Audio

Questa opzione permette di selezionare la lingua predefinita dell'audio del DVD.

Lingua Sottotitolo

Questa opzione permette di selezionare la lingua predefinita dei sottotitoli del DVD.

Selezionare INATTIVO per disattivarli.

Lingua Menù

Questa opzione permette di selezionare la lingua predefinita del menu del DVD.

SETUP STANDBY

Auto Standby

E' possibile impostare lo Standby automatico del lettore dopo un periodo di inattività da parte dell'utente dopo 3 ore o 4 ore. Impostando la funzione su INATTIVO il lettore non si spegnerà mai.

PAGINA SETUP VIDEO

Brightness (Luminosità)

Effettua la variazione della luminosità del display (effettuare la regolazione dal valore standard 0 a 12)

Contrast (Contrasto)

Effettua la variazione del contrasto del display (effettuare la regolazione dal valore standard 0 a 12)

Hue (Tinta)

Effettua la variazione della tinta dei colori del display (effettuare la regolazione dal valore -6 a +6)

Saturation (Saturazione)

Effettua la variazione della saturazione del display (effettuare la regolazione dal valore standard 0 a 12)

Effettua la variazione della nitidezza del display (effettuare la regolazione dal valore standard 0 a 8)

SPECIFICHE TECNICHE

Generali

Alimentazione: ......DC 9-12V/IA con adattatore di rete AC 100-240V - 50/60Hz

Lunghezza d'onda laser:....650nm

Risposta in frequenza: 20Hz - 20kHz (1dB)

Rapporto S/R:.....>80dB

Range dinamico:.....>85dB

Dimensioni: 176x160x42mm

Video e Audio

Formati video supportati:......MPEG4, DVD, VCD, SVCD

Formati audio supportati:......DVD, CD Audio, CDr, CDrw, MP3

Sistema segnale:....NTSC/PAL

Rapporto schermo:....16:9/4:3

Diagonale schermo:....7" (17,78cm)

Uscita Video: IVpp (75ohm)

Uscita Audio:....1,2Vrms (1KHz, 0dB)

AVVERTENZE PER IL CORRETTO SMALTIMENTO DEL PRODOTTO.

Il simbolo riportato sull'apparecchiatura indica che il rifiuto deve essere oggetto di "raccolta separata" pertanto il prodotto non deve essere smaltito insieme ai rifiuti urbani.

L'utente dovrà consegnare il prodotto presso gli appositi “centri di raccolta differenziata” predisposti dalle amministrazioni comunali, oppure consegnarlo al rivenditore contro acquisto di un nuovo prodotto.

La raccolta differenziata del rifiuto e le successive operazioni di trattamento, recupero e smaltimento favoriscono la produzione di apparecchiature con materiali riciclati e limitano gli effetti negativi sull'ambiente e sulla salute causati da una gestione impropria del rifiuto.

Lo smaltimento abusivo del prodotto comporta l'applicazione di sanzioni amministrative.

INFORMATIVA SULLA RIMOZIONE E LO SMALTIMENTO DELLE BATTERIE

Attenzione: Questa operazione è riservata esclusivamente al personale tecnico specializzato!

PROCEDURA PER LA RIMOZIONE DELLA BATTERIA

Operare esclusivamente in assenza di collegamento dell'apparecchio alla rete elettrica!

I. Rimuovere le viti che serrano il mobile nella parte inferiore del lettore;
2. Individuare la batteria;
3. Scollegarla e rimuoverla.

Qualunque sia il tipo di batteria esaurita, essa non deve essere gettata tra i rifiuti domestici, nel fuoco o nell'acqua.

Ogni tipo di batteria esaurita deve essere, riciclata oppure smaltita presso gli appositi centri raccolta dedicati.

PDX 1015

PORTABLE DVD/CD PLAYER 7" WITH USB INPUT
