MANUALE UTENTE FRS 1270 USB Trevi

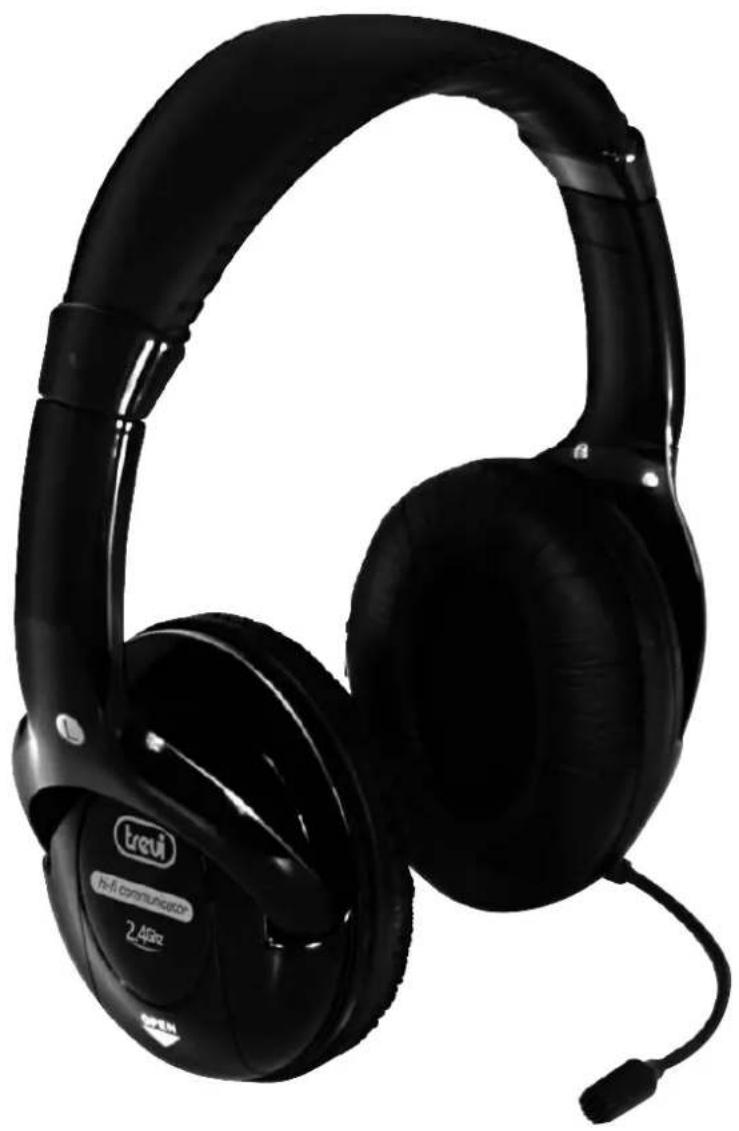

CONGRATULAZIONI, avete acquistato una cuffia senza fili ad alta technologia TREVI FRS1270USB

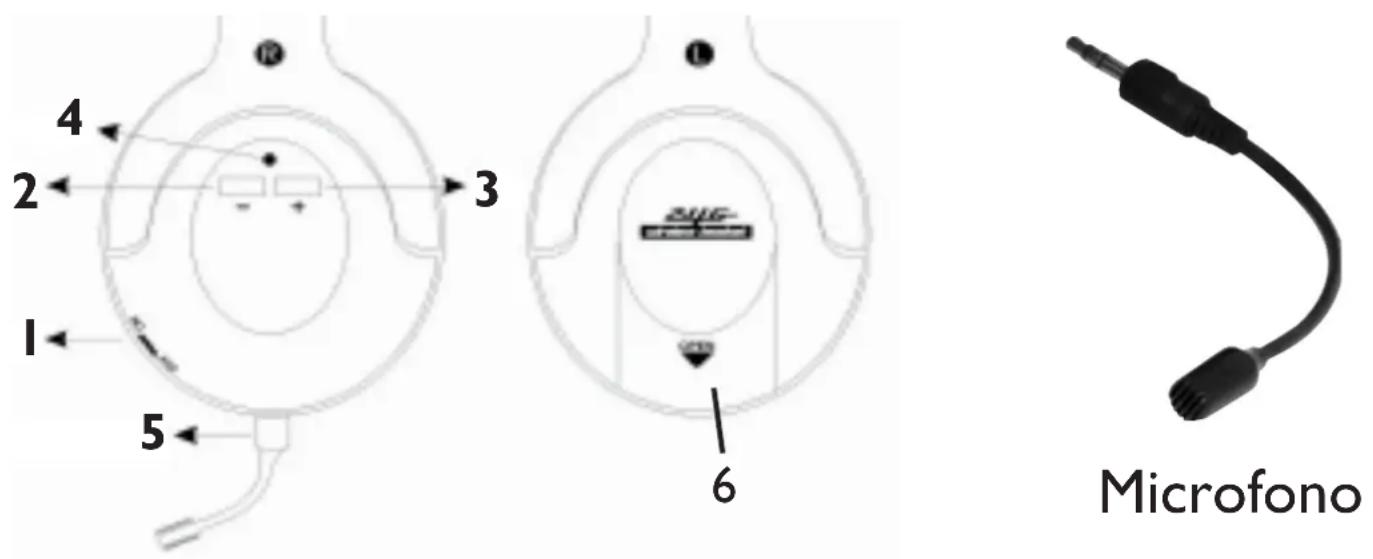

DESCRIZIONE DEI COMANDI E DEGLI ACCESSORI
CUFFIE EMICROFONO
I. Interruttore On/Off per accendere/spegnere la cuffia
2. Tasto Volume -
3. Tasto Volume +
4. Led Indicatore di funzionamento
5. Jack inserimento microfono
6. Vano batterie cuffie
Nota Bene: l'interruttore rotativo (1) serve escludamente per accendere/spegnere le cuffie e non effettua nessuna regolazione sul volume; per regolare il volume di ascolto delle cuffie servirsi dei tasti + (3) e - (2).

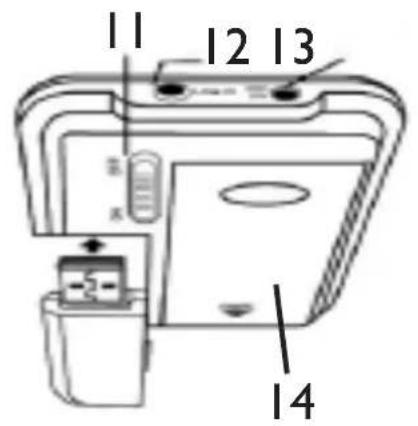

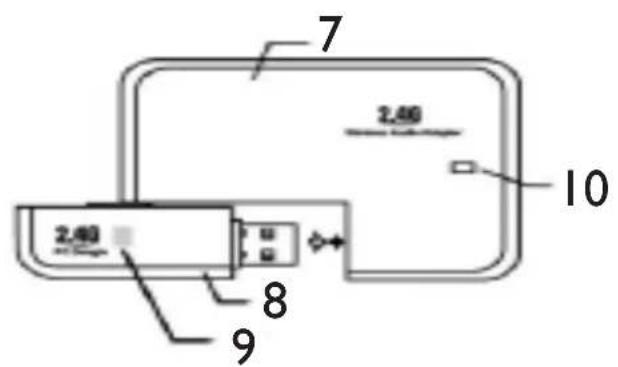

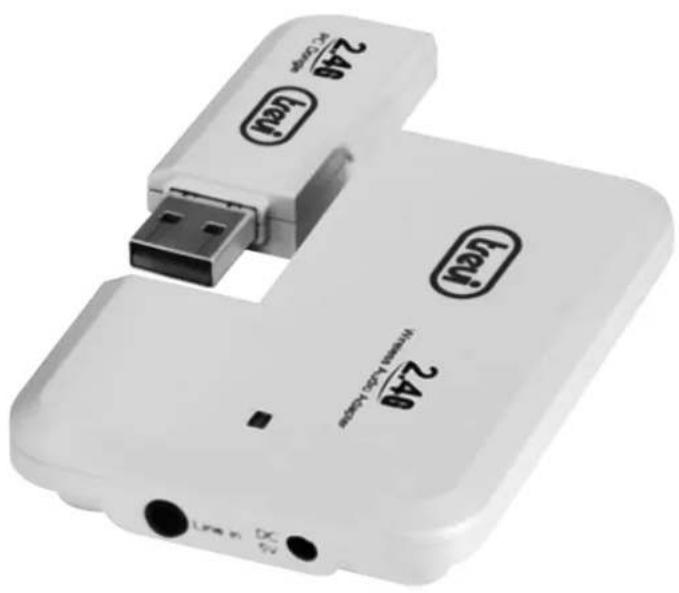

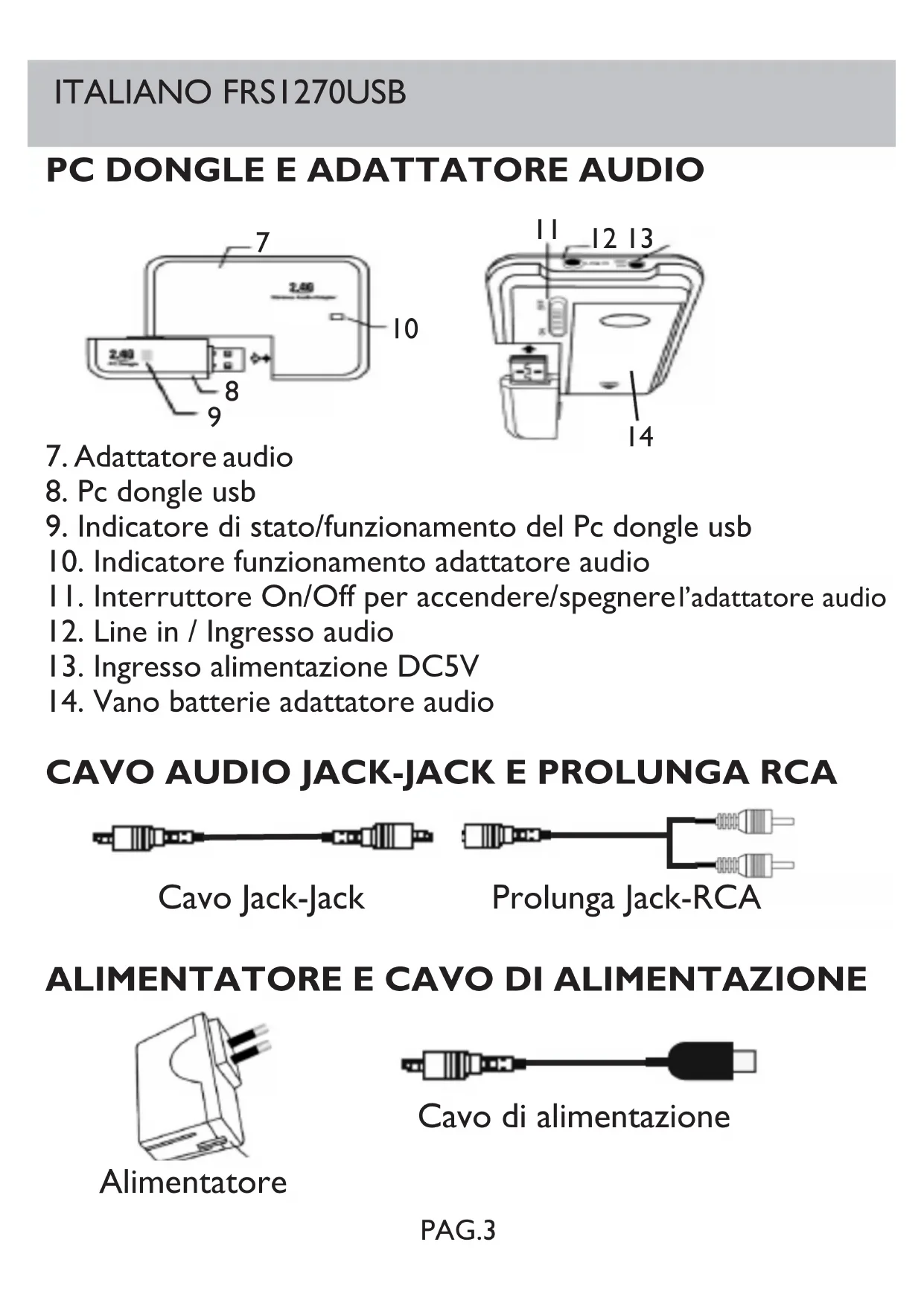

PC DONGLE E ADATTATORE AUDIO
- Adattatore audio
- Pc dongle usb
- Indicatore di stato/funzionamento del Pc dongle usb
- Indicatore funzionamento adattatore audio
I I. Interruttore On/Off per accendere/spegnerel'adattatore audio - Line in / Ingresso audio
- Ingresso alimentazione DC5V
- Vano batterie adattatore audio

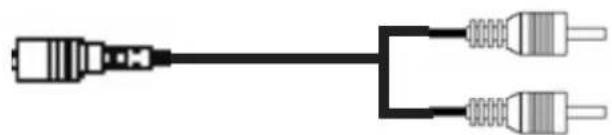

CAVO AUDIO JACK-JACK E PROLUNGA RCA
Cavo Jack-Jack
Prolunga Jack-RCA
ALIMENTATORE E CAVO DI ALIMENTAZIONE
Alimentatore
Cavo di alimentazione
INSERIMENTO DELLE BATTERIE

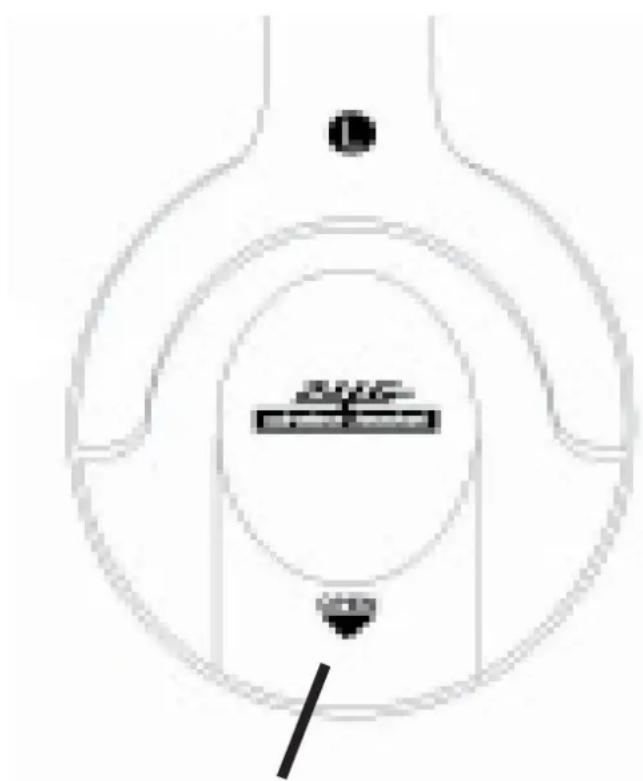

Cuffie: après il vano batterie (6) delle cuffie extraendolo nella direzione della freccia stampata sul vano stesso ed inserire due batterie tipo AAA I.5V (seguire leindicazioni di polarita'presenti).

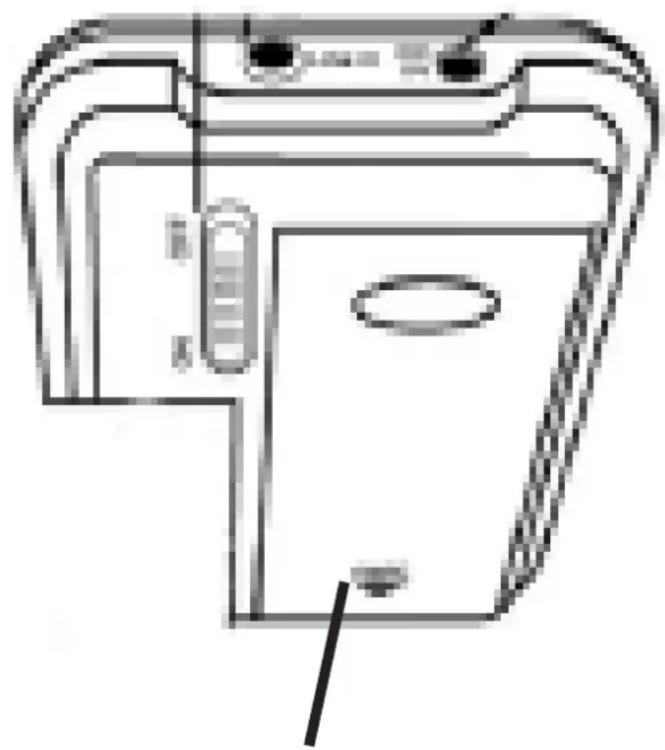

Adattatore audio: aprire il vano batterie dell'adattatore (14) estraendolo nella direzione della freccia stampata sul vano stesso ed inseire due batterie tipo AAA I.5V (seguire leindicazioni di polarita'presenti).
Vano battery
Vano battery

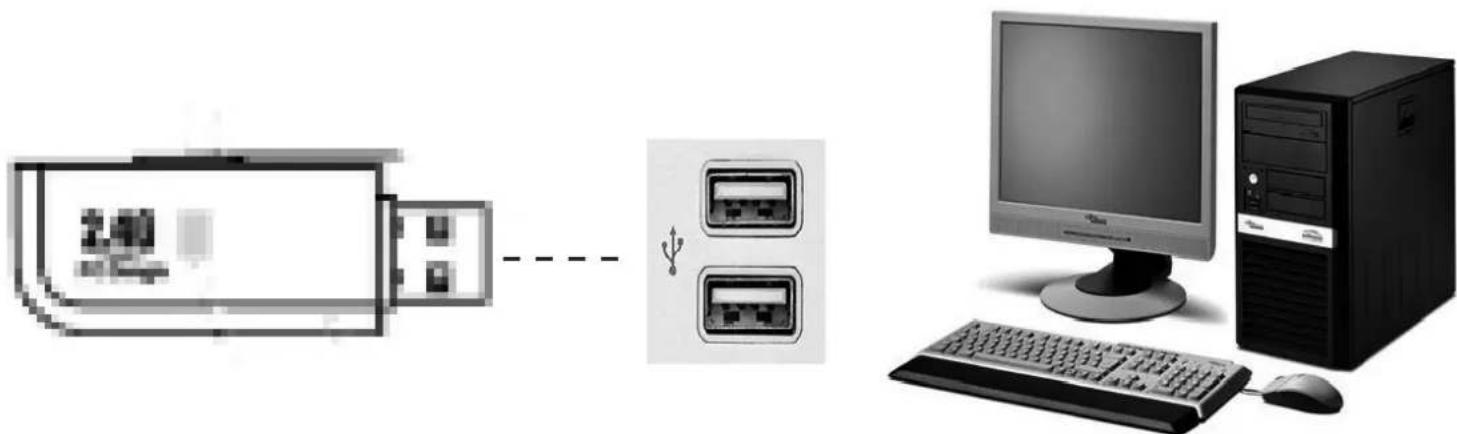

CONNECTION DELLE CUFFIE AD UN COMPUTER
Pc dongle Porta USB del pc
Installare il PC dongle usb
Inserire il PC dongle usb (8) fornito in una presa usb del pc/portatile, attendere che il computer riconosca ed installi i driver necessari (operazione automatica); quando il computer在哪运行 le messaggio "L'hardware e" stata installato correttamente ed e' pronto per l'uso", l'installazione e' terminata.
Nota: a volte, dopo l'installazione dei driver e' necessario riavviare il computer; fare riferimento ai messaggi di richiesta delsystema operativo utilizzato.
II PC dongle usb fornito con le cuffie FRS1270USB e' compatibile con i sistemi operativi Windows 2000/XP/Vista/Win7.
Utilizzo delle cuffie
Accendere le cuffie tramite l'interruttore rotativo On/Off (I). Attendere quale secondo per permettere alle cuffie di agganciare il segnale radio del PC dongle usb (il led di funzionamento (4) lampeggera' per un paio di secondi per poi rinanere sempre acceso ). A quello punto e' possibile utilizzato le cuffie per ascoltare video o file musicali presenti sul computer.
Nel caso la cuffia non riesca ad agganciare il segnale radio del PC dongle usb ( led di funzionamento lampeggiante ), e' necessario attuare la procedura manuale:
premere contemporaneamente i tasti + (3) e - (2) per circa 5 secondi, forn o vedere il led di funzionamento (4) rimanere sempre acceso.
Nota: le operazioni di aggancio del segnale radio vanno effettuate ad una distance di circa 30 cm tra cuffie e PC dongle usb.
Regolazione del volume: e' possibile regolare il volume di ascolto delle cuffie tramite i tasti + (3) e - (2); premen-do ripetutamente il tasto + (3) e' possibile alzare il livello di ascolto, premendo ripetutamente il tasto - (2) e' possibile diminuirlo.
Utilizzo del microfono: e' possibile utilizzato le cuffie FRS1270USB con i piu' noti programmi di videocomunica-zione. Inserire il microfono in dotazione nell'apposto jack (5)ippo a lato dell'interruttore rotativo di accensione (I). Una volta effettuata la procedura di utilizzo delle cuffie il
microfono e' attivo ed e' possibile la conversazione tramite i vari software di videochiamata ( per le procedure su come effettuare una videochiamata fare riferimento alle istruzioni del software utilizzato).
Nota: per una buona ricezione del microfono tenerlo a circa 5 cm alla bocca.
Funzione standby: per salvaguardare il consumo delle batterie, le cuffie FRSI270USB sono dotate di un circuito che pone le stesse in modalita stanby dopo un'attesa di 3 minuti in cui non ricevono nessun segnale audio dal dongle usb; ugualmente le cuffie vanno in stanby se escono dal raggio di azione del dongle usb (circa 10 metri). Lo stato di stanby e' segnalato dallo spegnimento del led di funzionamento (4).Per riattivarle agire sullo switch On/Off (I), portarlo su Off e successivamente su On.
Spegnimento delle cuffie: portare in posizione Off l'interrettatore rotativo (I).

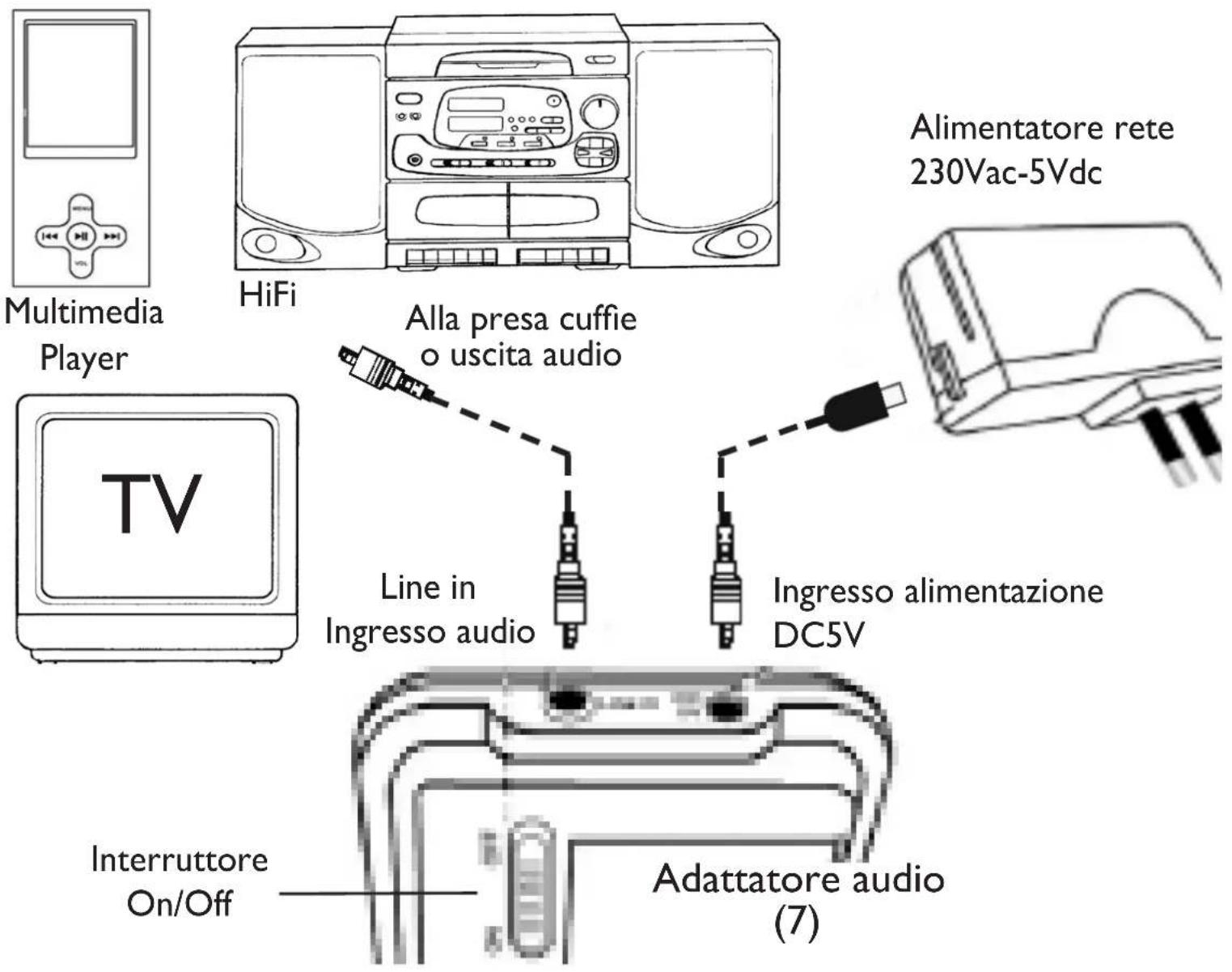

CONNECTION DELLE CUFFIE AD UN DISPOSITIVO AUDIO
Perutilizzarele cuffie con un dispositivo audio/video (Tv,dvd,Hi-Fi,Multimedia player)e' necessarioutilizzare l'adattatoreaudio(7) fornito nella confezione.
-
Inserire il Pc dongle usb (8) nell'apposita presa presente sull'adattatore audio (7).
-
Utilizzare il cavo audio Jack- Jack ed eventualmente la prolunga Jack-RCA per collegare il dispositivo audio/video (Tv, HiFi, Multimedia player) all'adattatore (7); inserire una presa Jack nell'Ingresso audio LINE IN (12) dell'adattatore (7), collegare l'alto capo del cavo (Jack o RCA) alla presa cuffie o all'uscita audio del dispositivo audio/video (Tv, HiFi, Multimedia player).
-
Assicurarsi di aver correttamente inserto le batterie nell'adattatore audio (7) o utilizzare l'alimentatore ed il cavo apposto fornito nella confezione, collegandolo alla presa DC5V Ingresso alimentazione(15).
Note: se si utilizzato contemporaneamente alimentatore e batterie, queste ultime vengono automaticamente esclude dal circuito di alimentazione per preservarle.
- Accendere l'adattatore audio muovendo l'interruttore (I I)ippo a lato del vano batterie sulla posizione ON.
Per l'utilizzo delle cuffie, regolazione del volume e spegnimento fare riferimento al paragrafo precedente (pag.5).
CARATTERISTICHE TECNICHE
Frequenza trasmissione: 2.4 GHz
Modulazione: GFSK
Risposta in frequenza: 20-20KHz
Speaker Power: 2 × 10 ~mW
Alimentazione adattatore audio: 2 batterie AAA
DC5V 400mA
Raggio di trasmissione: inferiore ai 10 metri
in spazio aperto
Peso: 165 g.
ATTENZIONE
RISCHIO DI SCOSSE
ELETTRICHE
NON ESPORRE
A PIOGGIA E UMIDITA
ATTENZIONE: NON APRITE L'APPARECCHIO. ALL'INTERNO NON VI SONO
COMANDI MANIPOLABILI DALL'UTENTE NE PARTI DI RICAMBIO. PER TUTTE
LE OPERAZIONI DI SERVIZIO RIVOLGERSI AD UN CENTRO DI ASSISTENZA
AUTORIZZATO TREVI
trevi
FRS1270USB
USER GUIDE
INTRODUCTION
Avvertenze per il corretto smaltimento del prodotto.
Il symbolo riportato sull'apparecchiatura indica che il rifiuto deve essere oggett di "raccolta separata" pertanto il prodotto non deve essere smaltito insieme ai rifiuti urbani.
L'utente dovra conseignare il prodotto presso gli apposti "centri di raccolta differenziata" predispossti delle amministrazioni comunali, oppure consegnarlo al rivenditore contro acquisto di un nuovo prodotto.
La raccolta differenziata del rifiuto e le successive operazioni di trattamento, recupero e smaltimento favoriscono la produzione di apparecchiature con materiali riciclati e limitano gli effetti negativi sull'ambiente e sulla salute causati da una gestione impropria del rifiuto.
Lo smaltimento abusivo del prodotto comporta l'applicazione di sanzioni amministrative.
DICHIARAZIONE DI CONFORMITA'
SI DICHIARA CHE:
L'apparecchio marca TREVI modello FRS1270USB é conforme con la direttiva R&TTE (1995/5/EC) del 9 Marzo 1999, nei seguenti Stati membri della comunità Europea: Italia, Germania, Francia, Spagna, Danimarca, Olanda e Svezia
Rimini, 15 Ottobre 2010
TREVI S.p.A.
Strada Consolare Rimini-San Marino, 62
47924 Rimini (Rn) Italy
