HW70B1426 - Lavatrice HAIER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavatrice a libera installazione
Marca	Haier
Modello	HW70B1426
Capacità nominale	7 kg
Velocità di centrifuga massima	1400 giri/min
Numero di programmi	16
Dimensioni (A × L × P)	845 × 595 × 600 mm
Peso netto	67 kg
Alimentazione elettrica	220-240 V ~ 50 Hz
Corrente massima	10 A
Potenza massima	2000 W
Pressione dell'acqua	0,03 – 1 MPa
Classe energetica	A+++
Consumo annuale di energia	140 kWh/anno
Consumo annuale di acqua	9240 L/anno
Efficienza di centrifuga	Classe B
Tasso di umidità residua	53 %
Livello sonoro (lavaggio/centrifuga)	54 / 70 dB(A)
Funzioni speciali	Partenza differita, sicurezza bambini, memoria, Aqua Stop
Manutenzione	Pulizia regolare del filtro della pompa e del cassetto del detersivo
Sicurezza	Blocco porta, protezione dalle perdite, arresto automatico

Domande frequenti - HW70B1426 HAIER

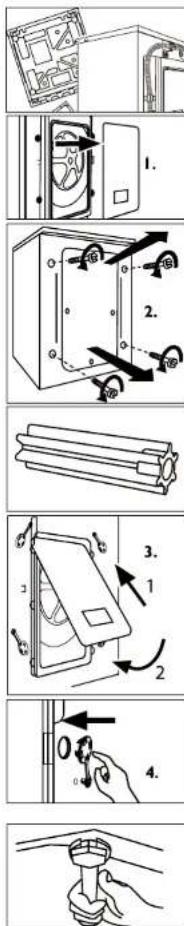

Come rimuovere i bulloni di trasporto?

Svitare il pannello posteriore, rimuovere i bulloni e i distanziatori in plastica, quindi rimettere il pannello in posizione e tappare i fori con i tappi di chiusura forniti.

Cosa fare se la macchina non scarica?

Pulire il filtro della pompa (situato dietro lo sportello di manutenzione in basso a destra). Controllare anche che il tubo di scarico non sia ostruito.

Qual è la capacità massima di bucato?

La capacità nominale è di 7 kg per il programma cotone. Non sovraccaricare il cestello per garantire un lavaggio efficace.

Come utilizzare la partenza differita?

Selezionare un programma, premere il tasto Fine differita (c), quindi ruotare il selettore programma per impostare l'ora di fine (a incrementi di 30 min fino a 24 h).

Cosa significa il codice di errore E1?

Il codice E1 indica un errore di scarico. Pulire il filtro della pompa e verificare che il tubo di scarico non sia piegato o ostruito.

Come attivare la sicurezza bambini?

Dopo aver avviato il programma, premere contemporaneamente i tasti Programma (a) e Selezione (b) per circa 3 secondi fino a quando non appare il simbolo di blocco.

Quale programma utilizzare per il bucato delicato?

Utilizzare il programma Delicato (13) per la seta o i tessuti fini, o il programma Lavaggio a mano (14) per la lana. Temperatura max 40 °C.

Come pulire il cassetto del detersivo?

Tirare il cassetto fino all'arresto, premere il pulsante di apertura per rimuoverlo, pulirlo con acqua pulita e rimetterlo al suo posto.

La macchina vibra durante la centrifuga, cosa fare?

Verificare che la macchina sia in piano (regolazione dei piedini), che i bulloni di trasporto siano stati rimossi e che il bucato sia ben distribuito nel cestello.

Come effettuare una pulizia del cestello?

Avviare il programma Pulizia cestello (16) a vuoto, senza detersivo. La temperatura raggiunge 90 °C per eliminare residui e batteri.

MANUALE UTENTE HW70B1426 HAIER

"Optionen" (Taste a)

Grazle per aver acquistato un prodotto Haler!

Prima di utilizzare l'elettrodomestico, leggere attendamente le istruzioni, poiché contengono informazioni importanti che consentiranno di schruttarlo al meglio e garantiranno un'al installatione, un utilizzo e una manutenzione correcta e sicuri.

Tenere a portata di mano quello manuale per potervi fare riferimento in qualsiasi momento eutilizzare l'effettrodomestico in modo correto e sicuro.

Se la lavatrice viene venduta, regalata o lasciata en caso di trasloco, assicurarsi di conseignerque this manuale al nuovo proprietario, in modo che possa acquise familiarità con tutte le avertenze sulla sicurezza.

Legenda

√ Si
No
i
! At sic
Informazioni ambientali

Smaltimento

La presenza di quello simbolo sul prodotto, sugli accessori o sui materiali accompagnati delle presenti struzioni indica che, al terminale del suo ciclo di vita, il prodotto o i relativi accessori elettronici (ad es. caricabatteria, tubo Aqua Stop) devono essere smaliti separamente dai normali rifiuti domestici. Al fine di evitare danni all'ambiente o alla salute provocati da uno smaltimento non controllato dei rifiuti, separators质疑isti prodotti agli altri tipi di rifiuti e riciclari per promuovere allesso tempo il riutilizzo sostenibile dei materiali. Per informazioni su come smaltri il prodotto in modo sicuro per l'ambiente, gli utenti domestici devono rivolgersi al rivenditore presso cui hanno acquistato il prodotto oppore alle autorità locali competenti. Gli utenti aziendali devono contattare il proprio fornitore e verificare le condizioni di acquisto. Il presente prodotto e i relativi componenti elettronici non devono essere smaliti assiare agli altri rifiuti industriali.

3 1

Sicurezza. 4-5
Descrizione del prodotto 6
Pannello di controllo 7-10
Programmi. 11
Consumi. 12
Utilizzo quotidiano. 13-16
Pulizia e manutenzione 17-19
Risoluzione dei problemi 20-22
Installazione 23-25
Dati tecnici. 26
Servizio di assistenza post-vendita. 27

Sicurezza

4

Prima di accendere la lavatrice per la prima volta...

...assicurarsi di aver rimioso tutti i bulloni per il trasporto.
...assicurarsi che il cavo di alimentazione non sua incastrato sotto o all'interno della lavatrice, per evitare che venga danneggiato.
...assicurarsi che il fusibile del circuito di alimentazione sia da 15 A.
...utilizzare una presa con messa a terra correttamente installata.
...assicurarsi che la presa sia sempre fácilmente raggiungibile.
...scollegare la lavatrice tenendo solo la spina e non tirando il cavo.
...verificare che i raccordi e gli attacchi del tubo siano ben serrati.
Apire il rubineto e accertarsi che non vi siano perdite di acqua.
... non accendere la lavatrice prima di aver Installato tutto correttament!

Non...

... lasciare che bambini o persone inferme giocino con la lavatrice o con i materiali della confonazione.
...installare la lavat deruienaroe coggattac perdite di aqua, come ad esempio nelle vicinane di un lavandino. In caso di perdita di acqua, staccare l'alimentazione e lasciare che la lavatrice si asciughi da se.
esperre la livatrice a zone ghiaccate, fonte dirette di calorie e ai raggi solari.
...toccare outilizzare la lavatrice a pied bagnati o umidi.
idaiipinbunl
...utilizzare detersivi inflammabili o additivi per il lavaggio a secco.
...utilizzare spray inflammabili in prossimita della lavatrice.
...rimuovere o insereire la spina in presenza di gas inflammabili.
...pzionare la lavatrice direttamente sulla moquette, accanto a una pareto o a mobili.

5

Sicurezza

Durante l'utilizzo quotidiano della lavatrice...

inibnaidideridepmi.

di giocare con la lovatrice e la sua confezione.

... assicurarsi che la lavatrice non venga utilizzata da persona con capacità fisiche, sensoriali o mentali ridotte oswana un'adeguata esperienza e conoscenza.
...chidere tutte le cerniere lampo, stringere fili allentati e fare attenzione che oggetti di piccole dimensioni non rimangano incastrati nella biancheria. Se necessario,utilizzare un apposto sacchetto o una rete.
...spegnera la lavatrice bajo ogni lavaggio e scollegare l'alimentazione in modo da risparmiare energia e garantire maggiore sicurezza.
... pulire la parte inferiore del'oblo, après lo sportello e pulire la vaschetta del detesivo quando la lavatrice non è in uso, en modo da evitare la formazione di cattiv odori.
...se il cavo di alimentazione è danneggiato, contattare il produttore, un technician dell'assistenza o personale qualificato per la sostituzione.

Non...

... toccare lo sportello durante il lavaggio, poiché potrebbe essere molto caldo.

ggttppanto font di calore o di umidita sulla

...lavare con acqua calda materiali di gomma o spugnosi.
...aprire la vaschetta del detersivo durante il ciclo di lavaggio.
... forzare l'apertura dello sportello. Quest's ultimo è dotato di un dispositivo di blocco automatico, che si après una volta terminato il lavaggio.

erhoportello della lavatrice se il livello dell'accù è visible dall'oblo.

... coprige o rivestre la lavatrice durance o subito dopo il funzionamento, in modo da lasciar evaporare umidita o condensa.

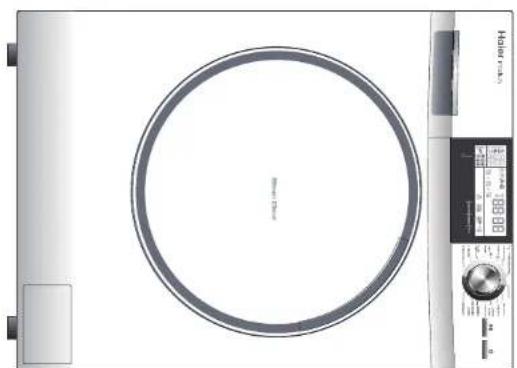

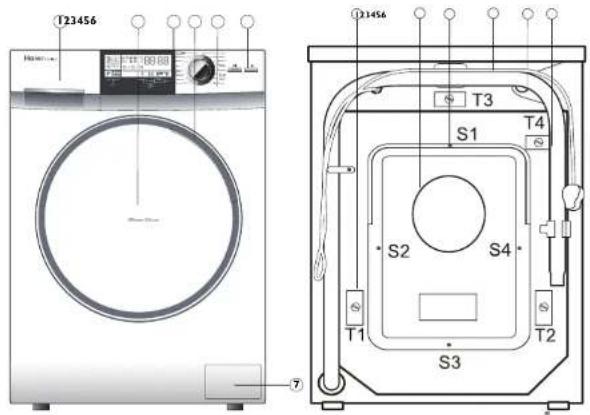

Descrizione del prodotto

6

La I'vatricr rappresentata nella figurapotrebbe risuita rediversa rispetto a qella acquistata.

I Vaschetta deters vo/ammorbidente

1 Bulloni per il trasporto (T1-T4)

2 Sportello

2 Copeiio posterio

3 Top

3 Viti del coperchio postericre (S1-S4)

4 Manigta ddo spo rello

4 Cavo di alimnatazione

5 Pannello cort rollo

5 Valvola per il carico dell aqua

6 On/Off

6 Tubo di scarico

/Sportellino di siue rezza

Accessor

Verifica e enegi accessori e materi e Informatvo corrispondano a quelli encati.

IxTubu di carico componente

4x Tappi di chiusura

Ix Suppo ro del rubo d scarico

In Manuale utente

1

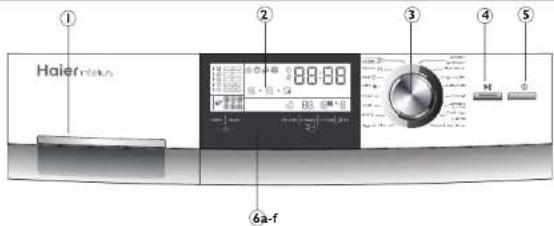

Pannello di controllo

Vaschetta detersivo
2 Disp ay
3 Manopod
4 Tasto "Avvio/Pausa"
5 Tasto "On/Off"
6 Pulsanti funzione (a-f)

a Funzione
b Seleziona
c Fine rirardata
d Temperatura
e Centrifuga (giri/min)
f Memo

Vaschetta detersivo

Compartmento I: Solo ingresso acqua, senza detersivo.

Compartmento 2: Detersivo per tutti i programmi

ecctto CENTRIFUGA/SCARICO

Compartmento 3: Ammorbidente, amido, profumo, etc.

Fer informazioni dettagliate sul tipo di detersivo da utilizzato per le diverse temperature di Ivaggio,fare riferimento al manuale specifico del detersivo.

Display

Se la lavatrice è acces, sul display verrà visualizzato lo stato reale se suisezioni diverse (vedere le pagne successive); Durante il funzìnamento, il display va rà subito disattività (modality di rig armio energetico) finché la manopola programmi non viene ruotata in maniera casuali.

Manopolaprogrammi

Ruotando la manopola su uno del 16 programmi, il LED associato si illuminerà con le relative imp ostazioni p redefini.

Tasto "Avvio/Pausa"

Premere d etam enteques to tace per awi ci ercomperie il programma atu almente visualzato. Du ane il tananentu, il sm doa asciu a si luminera, mntre curante uninte inuzione, il sinto inlciar la poggiare.

Tasto "On/Off"

Fremere delicatamente Anything tosper accende re la lavatrice. Il display si iluminerai. Per spegner e la lavatrice, reme re nuovamente Anything tosper 2 secondi. Se non viene attivato alcun elemento d' pannell c, la lavatrice si spegnera automatistically bajo pochi secondi.

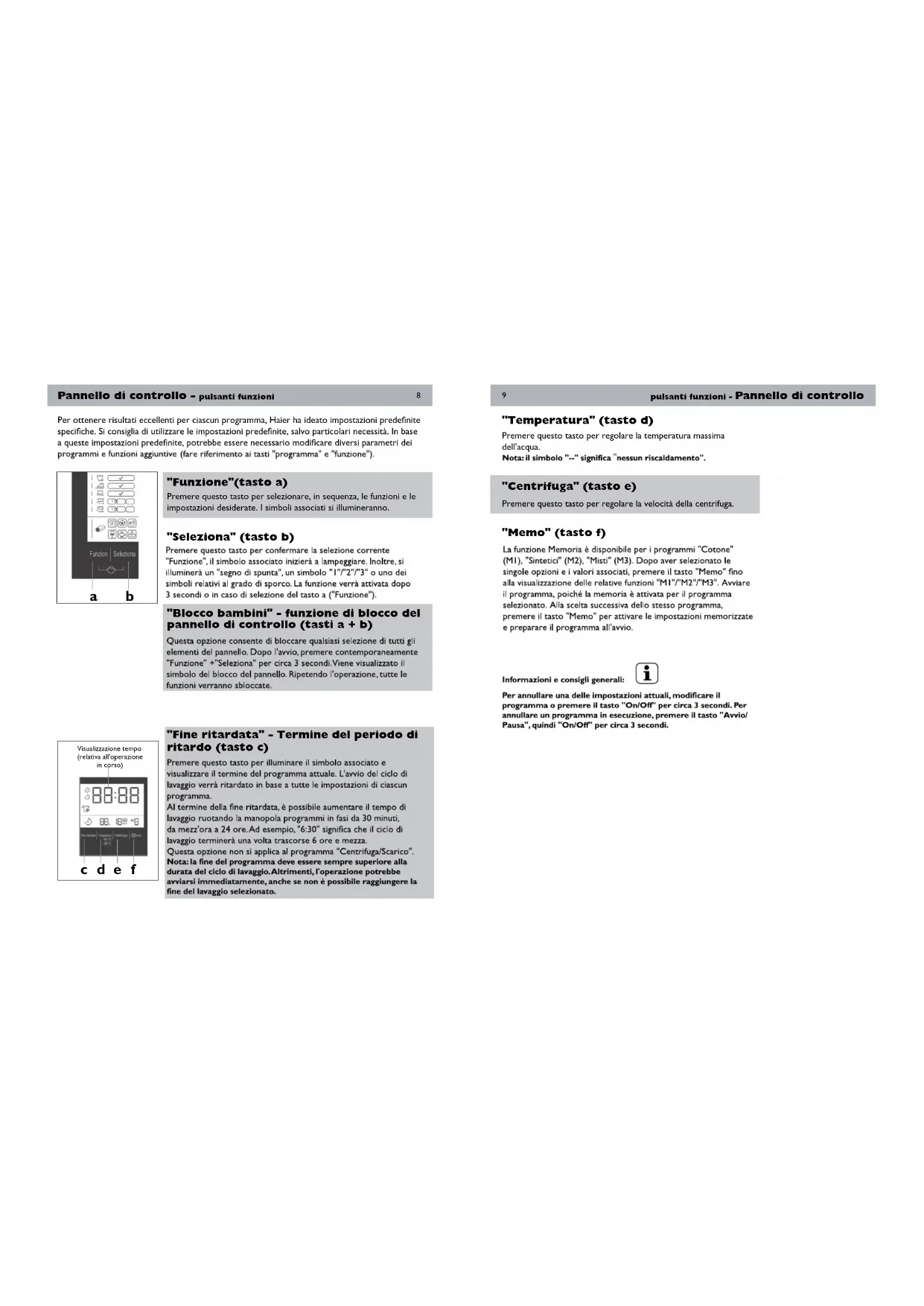

Pannello di controllo - pulsanti funzioni

8

Per ottener risultati eccellenti per ciascun programma, Haier ha ideato impostazioni predefinite specifiche. Si consiglia di utilizzare le impostazioni predefinite, salvo particulari necessita. In base a queste impostazioni predefinite, potrebree essere necessario modificare diversi parametri dei programmi e funzioni aggintive (fare riferimento ai tasti "programma"e "funzione").

"Funzlone"(tastoa)

Premiere quello tasto per selezione, in sequestura, le funzioni e le impostazioni disiderate. I simboli associati si illuminaranno.

"Selezione" (tastob)

Premere requisite tasto per confirmare la selezione corrente "Funzione", il simboo associato inizIERA a lampeggiar. Inolte, si illuminerà un "segno di spunta", un simboo "1"2""3" o uno dei simboli relativi al grado di sporco. La funzione verrà attivata dopo 3 secondi o in caso di selezione del tasto a ("Funzione").

"Blocco bambini" - funzione di blocco del pannello di controllo (tasti a + b)

Questo opzione consente di bloccare qualiasi selezione di tutti gli elementi del pannello. Dopo l'avvio, premere contemporaneamente "Funzione" + "Selezione" per circa 3 secondi. Viene visualizzato il simbolo del blocco del pannello. Ripetendo l'operazione, tutte le funzioni verranno sblocate.

"Fine ritardata" - Termine del periodo di ritardo (tastoc)

Premere quosto tasto per illuminarile symbolo associatoe visualizzare il termine del programma attuale.L'avio del cido di lavaggio verraritardato in base a tutte le impostazioni di cascun programma.

Al termine della fine ritardata, è possible augmentare il tempo di lavaggio rotando la manopola programmi in fasi da 30 minuti, da mezz'ora a 24 ore. Ad esempio, "6:30" significa che il ciclo di lavaggio terminera una volta trascorse 6 ore e mezza. Questa opzione non si applica al programma "Centrifuga/Scarico". Nota: la fine del programma deve essere sempre superiore alla durata del ciclo di lavaggio. Altrimenti, l'operazione potrebbe avviarsi immediatamente,anche se non è possibile raggiungere la fine del lavaggio selezione.

9

pulsanti funzioni - Pannello di controlo

Premere quello tasto per regolare la temperatura massima del'acqua.

Nota: il symbolo --" significa "nessun riscaldamento".

"Centrifuga" (taste e)

Premerequesto tasto perregolare la velocita dellacentrifuga.

"Memo" (tastof)

La funzione Memoria è disponibile per i programmi "Cotone" (M1), "Sintetrici" (M2), "Misti" (M3). Dopo aver selezionato le single opzioni e valori associati, premire il tasto "Memo" fine alla visualizzazione delle relative funzioni "M1"/"M2"/"M3". Avviare il programma, poiché la memoria è attivata per il programma selezionato. Alla scita successive dello stesso programmà, premere il tasto "Memo" per attivare le impostazioni memorizzate e preparare il programma all'avvio.

Informazioni e consigli generali:

Per annullare una delle impostazioni attuali, modificare il programma o premere il tasto "On/Off" per circa 3 secondi. Per annullare un programma in esecuzione, premere il tasto "Avvio/Pausa", quando "On/Off" per circa 3 secondi.

Pannello di controllo-simboli
Funzione	Funzione (rimozione delle macchie)
Durata ridotta ciclo di programma Impostazione	#inita, nessuna opzione
Anti pieghe (al termine del ciclo) Sport	#
Anti pieghe (Interruzione risiclacquo) Erba	#
Ciclo di lavaggio più intenso (da l a 3) Vino	#
Ulteriore ciclo di risciacquo (da l a 3) Caffe	#
Fruita
Indicazione stato di base Indicazione ciclo programma		Impostazioni programma
Porta bloccata (durante il funzionamento)	Ciclo di lavaggio in esecuzione	Fine ritardata attivata
Pannello di controllo bloccato	Ciclo di risciacquo in esecuzione	Impostazione temperaturea emassima di lavaggio
Problemi con l'erogazione dell'acqua	Centrifuga in escuizione/ ciclo di scarico	Impostazione velocità rom massima di rotazione
Sportello aperto		Impostazione Memo

Programma	Temp. Massimo	Temperatura predefinita	2 3	1	Tipodi tessuto	Velocità centrifuga predefinita
1 Hygenic 95°C	--	95°C	√	□	×	Cotone /Sintetici
2 Jeans	0-60°C	40°C	√	□	×	Jeans
3 Sport	0-40°C	30°C	√	□	×	Abbigliamento sportivo
4 Intimo	0-60°C	40°C	√	□	×	Intimo
5 Lana	0-40°C	--	√	×	×	Capi in lana
6 Misti	0-60°C	40°C	√	□	×	Cotone /Sintetici
7 Sintetici	0-60°C	30°C	√	□	×	Tessuti in fibra chimica
8 Cotone	0-90°C	40°C	√	□	×	Cotone /Sintetici
9 Lavaggio quotidiano	0-40°C	40°C	√	□	×	Capi in cotone
10 Ultra bianco	0-60°C	40°C	√	□	×	Cotone /Sintetici
11 Express 15'	0-30°C	20°C	√	□	×	Cotone /Sintetici
12 Baby Care	0-90°C	90°C	√	×	×	Cotone /Sintetici
13 Delicati	0-40°C	30°C	√	□	×	Seta o lana
14 Lavaggio a mano	0-40°C	30°C	√	□	×	Capi in cotone
15 Centrifuga/Scarico	-- --		×	×	×	...
16 Autopulitura	--	90°C	√	×	×	...

Consumi

12

I valori di consumo indicati possono variare in base alle condizioni locali.

Programma	max carico kg	Energia kWh	Acqua L	Temp. °C	Tempo di lavaggio himin	Prestazioni centrifuga e asciugatura %
Hygenic 95°C	2	2,00	36,0	95 Auto	---
Jeans	4 0,56	40,0	40 Auto	---
Sport	2 0,26	35,0	30	0:25	---
Intimo	4 0,50	40,0	40	1:19	---
Lana	1	0,10	50,0	---	0:42	---
Misti	4 0,56	34,0	40 Auto	---
Sintetici	4 0,25	46,0	30 Auto	---
Cotone 40 °C*	3.5	0,47	36,0	40 Auto	<53
Cotone 60 °C#	3.5	0,68	37,0	60 Auto	<53
Cotone 60 °C*	7	0,62	44,0	60 Auto	<53
Lavaggio quotidiano	4	0,58	46,0	40	1:20	---
Ultra bianco	2	0,60	45,0	40	1:14	---
Express 15'	1	0,20	20,0	20	0:15	---
Baby Care	4	2,00	67,5	90	2:05	---
Delicati	1	0,25	50,0	30	0:56	---
Lavaggio a mano	2	0,25	36,0	30	0:57	---
Centrifuga/Scarico	7	0,10	---	---	0:13	---
Autopulitura	---	1,80	15,0	90	1:05	---

^® Informazioni e consigli generali:

Programma standard per l'etichettatura energetica, in conformita alla dirittiva 2010/30/JE.

Cotone 60^ / 40^ con impostazione della velocità massima di centrifugata e funzione di lavaggio enerico (livello 3) (senzaNSSUN' altra opzione selezioneata).

I programmi Cotone a 60^ e 40^ standard sono ideali I lavaggio di capi in cotone leggermente sporchono. Sono anc di programmi più efficienti in termini di consumo combinati da energia e acqua per il lavaggio dei capi in cotone. L'effettiva temperatura dell'acqua potovao rispetto riperto a quella indica nel cilio.

13

Utilizzo quotidiano

Il presente appearecchio è progettato esclusivamente per uso domestico, all'interno dell'abitazione. In caso di utilizzo per scopi commerciali, industriali o altri scopi diversi da quelli previsti, la garanzia Haier non sareva più valida. Atteneri永远不会 alle istruzioni riportate su clascuna etichetta e lavare solo capi lavabili in lavatrice.

Alimentazione

Collegare la lavatrice all'alimentazione generale (da 220 a 240V / 50Hz ).

Collegamento al rubinetto dell'acqua

Apri re il rubinetto. L'acqua deve assere pullta e limpida.

Avvertenzal

Prima dellutilizzo, aprire il rubinetto e assicurarsi che non vi siano perdite di acqua.

Preparazione della biancheria

Ordinare i capi in base al tipo di tessuto (cotone, sintetici, lana o seta) e al tipo di sporco.

Separare i capi bianchi da queelli colorati. Lavare i capi colorati prima a mano, in modo da controllare se si sbiadcono o si rovinano.

Indumente sensa orli, capi dedici et tessuti finamente ricamati, come ad esempio le tende, devono essere inserteri in apposti sacchi per il lavaggio (è consigilabile lavarli a mano o a secco). Chidere cerniere e ganci, assicurarsi che i bottomi sono ben cuciti e insertire i capi più piccoli come calzini, cinture, reggiseno ecc. in un sacco per il bucato.

Spiegare i capi più grandi comme lenzuola, coprirletto ecc. Metteré i capi al contrario. Suvotare les tasse (chiavi, monete ecc.) e rimuovere oggett decorativi rigidi (ad esempio spille).

Attenzlon!

Oggetti non tessili, instabili o con angoli appuntiti potrebbero causare malfunzionamenti e uomini aghi indume nt e alla lavatrice.

Utilizzoquotidiano

4

Caricamento della lavatrice

Aprre lo sportello e inscrire la biancheria un capo alla volta. Non sovraccaricare la lavatrice. Controllare se è possible inscrire facilemente una mano sulla parte superiore del carico. Chudere delicatamente lo spa tello.

Informazioni e consigli generali:

Dopo ciasca installazione o periodi di inattività prolongati, eseguire prima il programma "Autopulatura"enza carico, alla aggigiungere alcun detesivi nelle apposite vaschette (2), in modo da rimuovere eventuali residiur corrosivo.

Scelta del detergente

L'efficienza e le pre stazioni del vaggio dipendono alla qualita. del detersivo utilizzato. Utilizza e solo detersivi per il vaggio in la vitrache, se necessari, detersivi specifici, ad esempio per il. lavaggio di a pi sintetici o in ana. Attenersi sempre alle istruzioni. fornte dal produttore del detersivo.

Informazioni e consigli generali:

Rimuovere i residui di detersivo prima del ciclo di lavaggio successivo. Attenersi alle istruzioni di dosaggio riportate sulla confazione del detersivo.

Aggiunta del detersivo

Estra e il cassetto dei detergenti e mettere il detersivo richiesto e l'ammorbidente nel correspondente com parte. Richiudere il cassetto dolcimento (vedere le istruzione sul cassetto).

Informazioni impo ranti: Per programmi dip radvaglo, I detesivo.
deve essere inserto sia nella scomparto I che 2 Per alti programmi, non aglungere detesivo nelio scomparto I.

Usage detersivi liquidi in accordo con le struzioni sulla corfezione. Non usare detersivi liquidi per ilprogramma di prelavaggio o se è selezioni la "Partenza ritradata".

Non usare troppo ammorbidence; altrimenti pottrebbe danneggiare le fibre artificiali

15

Utilizzo quotidiano

Selezione di un programma

Per ottener i miglior risulati di lavaggio, selezione il programma di lavaggio appropriato in base al grado di sporc e al tpo di biancheria. Ruotare la manopola dei programmi per impostare il programma desiderat.

Selezione delle opzioni

Selezione e le opzioni desiderate (fere riferimento a "Pannello di controlo").

Avvio del programma di lavaggio

Premere l tastoo "Avvio/Pausa" per avviare i programma. La hvatiecne funziona in base alle impostazioni attuali. E possiblo modificare le impostazioni solo anull ando I programma di hayago.

Al terminé del ciclo di livaggi, viene visualizzata la pa-ola "Fine", quando seguirà lo spegnimento automatico della livatrice.

Interruzione - annullamento del programma di lavaggio

Per Interiuniguiurprogramma di lavaggio in esecuzione, prene delicatamente tasto "Avvio/Pausa", quindi premerlo nuovamente per rprendere il funzionamento.

Per annulre un pro gma in esecution e le rslive impostazioni, premeire il tasto "Avo'Pausa", quindi premeire "On'Of" per circa 3 secundi.

Informazioni e consigli generali:

Scegliere accuramente le impostazioni del programma, facendo riferimento alleicone sulle etichette di ciascapan capo e alla "Tabella dei simboli".

Si consigilia di rimuovere subito la biancheria al termini de un ciclo di lavaggio, in modo da ridurre le pieghe.

Dopo il lavaggio

Intemcompere Ierogazionde laccqua e scollegare il cavo di la lomentazione. Apire lo sportello della hvatrice per evitare la formazioni di umidita e cartivi odori, lasciandolo quindia per to durante inactività della hvatrice.

Utilizzo quotidiano

16

Tabella dei symboli

Procedura di lavaggio
95	Temperatura massima di lavaggio 95°C - lavaggio normale	60	Temperatura massima di lavaggio 60°C - lavaggio normale
40	Temperatura massima di lavaggio 40°C - lavaggio normale	40	Temperatura massima di lavaggio 40°C - lavaggio delicato
30	Temperatura massima di lavaggio 30°C - lavaggio normale	30	Temperatura massima di lavaggio 30°C - lavaggio delicato
Temp. massima lavaggio a mano 40°C		Lavare solo a secco
Procedure di candeggio
Detersi continuanti candelgina consentiti candelgina consentita		Solo ossigeno/no cloro
Procedura di asciugatura a tamburo
Asciugatura a tamburo temperatura normale		Asciugatura a tamburo temperature più bassa
Asciugatura su filo		Asciugatura su piano
Procedure di stiratura
Stirare su piastra singola a una temperatura massima di 200°C		Stirare su piastra verticala a una temperatura massima di 150°C
Non stirare			Stirare su piastra verticala a una temperatura massima di l'10°C senza vapore (una stiratura a vape potrebè provocare danni irreversibili)
Procedura di manutenzione tessile professionale
Lavaggio a secco professionale in tetracloroetile		Lavaggio a secco professionale in idrocarburi
Lavaggio in acqua professionale		Non utilizzato il lavaggio in acqua professionale

17

Pulizia e manutenzione

Pulizia della vaschetta per il detergente

Pulire regolaremente i residui di detersivo presente nella vaschetta. Estrarre la vaschetta finché non si blocca (1) e premere il tasso di sgancio (2) per rimuoverla. Successivement, pulire accuramente la vaschetta con acqua, quandi inserirla nuovamente al suo posto.

Pulizia della lavatrice

Scollegare il cavo di alimentazione durante le operazioni di pulizia e manutenzione. Utilizzare un panno morbido inumidito con sapore liquido per pulire la lavatrice e i componenti in gomma. Non utilizzato solventi chimici organici o corrosivo.

Informazioni e consiglio generali:

Dopo ciasca installazione o periodi di inattività prolongati, eseguale prima il programma "Autopultura" nella carico, nella gliaggiungere alcun detersivo nelle apposite vaschette (2), in modo da rimuovere eventuali residiuri corrosivi.

Informazioni ambientali

Per un risparmio efficiente di energia, acqua, detersivo e tempo, utilizzare le dimensioni di carico massimo consiglate. Non supere il dosaggio chimico indicate.

Scegliere sempre la temperatura di lavaggio più bassa.
I moderni detersivi sono in grado di lavare en maniera efficace anche al di除去 dei 60^ .

Solo in caso di sporco intenso, aumento la temperatura in base alle impostazioni predefinente.

E consigilabile utilise la velocità di centrifuga massima per l'ascugabiancheria domestico.

Pulizia e manutenzione

18

Filtro della pompa

Effettuare un controlo regolare del filtrlo della pompa in caso di problemi durante lo

• scarico dell'acqua,
• la centrifuga,
• la presenza di rumori durante il funzionamento.

Attenzione!

Rischio di uszioni! La temperature dell'acqua all'interno delhetto della pompa potrebbe essere molto elevata. Prima di effettuare qualiasi operazione, assicurarsi che l'acqua si io raffreddata.

I. Spegnere e scollegare la lavatrice.
2. Aprire lo sportellino di sicurezza, utilizzando una moneta o un cacciavite.
3. Utilizzare un recipiente per raccogliere la perdita di acqua. Potrebbero verificarsi perdite di acqua molto abbondanti.
4. Estrarre il tubo di scarico e posizionnare l'estremita nel recipiente.

1. Estrarre l'otturatore fuori dal tubo di scarico.
2. Dopo aver eseguito il drenaggio, allentare le viti e rimuovere in senso antiorario il filtrlo della pompa.
3. Rimuovere le sostanze contaminanti e la polvere.
4. Pulire con cura il filtro della pompa, utilizzato, ad esempio, acqua corrente,
5. quindi rifissarlo completeness.
6. Chudere il tubo di scarico e posiziarlo di nuovo nella lavatrice.
7. Chidere lo sportellino di sicurezza

L'otturatore del filtro della pompa deve essere pulita e integro. Se il coperchio non è completamente serrato, potrebbero essere perdite d'acqua.

19

Pulizia e manutenzione

Valvola di carico dell'acqua e filtro della valvola di carico

Per impedire che sostenze esterne provocinho il blocco dell'erogazione di acqua, pulire regolarmente il filtro della valvola di carico.

Periodo di inutilizzo

Se la lavatrice non viene'utilizzata per lunghi periodi, scollegare la presa di alimentazione(I) e interrompere l'erogazione di acqua (2). Aprire lo sportello della lavatrice per evitare la formazioni di umidità e cattivi odori, lasciandolo quindi aperto durante l'inattività della lavatrice.

Prima di riprendere l'utilizzo dell'apparecchio, controllare attentamente il cavato al alimentazione, la valvola per il carico dell'acqua e il tubo di scario. Assicurarsi che tutte sa installato correttamente e che non vi siano perdite.

Scegliere il migliorpr detersivo

	Universale	Colorati	Delicati	Speciali	Ammorbidente
Lanal	-	-	-	L	O
Misti	L/P	L/P	-	-	O
Sintetici	L/P	L/P	L	-	O
Cotone	L/P	L/P	-	-	O
Express 15'	L	L	-	-	O
Delicati	-	-	L	-	O

	Detersivo	Intervallo di temperature °C
L	Liquido	Freddo - 60
P	Polvere	40 - 90
O	Opzionale	---
-	No	---

Se si usa il detrsivo liquido, non è consigilabile attivare la partenza ridartata. Per scegliere la quantità di detersivo da utilizzato,fare riferimento alle informazioni sul prodotto.

Info: i moderni detrsivi sono efficaci ancpe a basse temperature di lavaggio.

Risoluzione dei problemi

20

Visualizzazione del codice

Codice	Causa	Soluzione
Auto	Determinazione automatica dei migliorari parametri per il ciclo selezionato	Attendere. Il tempo stimato del programma di lavaggio sare' visualizzato al termine della fasa.
Lo /HALF /FULL /HI	Pesatura automatica del carico	Attendere. Il tempo stimato del programma di lavaggio sare' visualizzato al termine della fasa:Lo = carico minimoHALF = meta caricoFULL = carico ottimaleHI = massimo carico
1:25	Tempo rimerente del ciclo di lavaggio.	Fare riferimento al simbolo.
19:30	Tempo rimerente del ciclo di lavaggio.	La fine potrebbe essere riartdata:fare riferimento al simbolo.
Lock	Il portello non può essere aperto per motivi di sicurezza: all'interno del cesto è presente acqua e la stessa può essere molto calda	Attendere la fine del programma, o cancellate il programma in corso, ed esquireg il programma Scario. In caso di acqua molto calda all'interno del cesto esquire per alcuni minuti il programma Lavaggio a Mano, per poi passare al programma Scario. Dopo esta sequenza sare' nuovamente possibile aprire il portello.
End	Ciclo di lavaggio terminato
EI	Errore durante il drenaggio, non è stata svuotata l'acqua.	Pulire il filtrlo della pompa.Controllare la corretna installazione del tubo di scarico o eventuali ostruzioni.
E2	Blocco - errore.	Chiudere correttamente lo sportello.
E4	Livello dell'acqua non raggiunto dato 8 minuti.	Controllare se l'erogazione e la pressione dell'acqua slano normali. "Effetto autosifonaggio" del tubo di scarico.
E8	Grado di protezione dall'acqua - errone.	Auto rilascato, alrimenti contattare il servizio assistenza post-vendita.
F3	Sensore temperatura - errone.	Contattare il servizio assistenza post-vendita.
F4	Problema di riscaldamento (viene visualizzato al termine di un cido).	Contattare il servizio assistenza post-vendita.
F7	Motore - errone.	Contattare il servizio assistenza post-vendita.
Fb	Fuoriuscita di acqua.	Chiudere immediamente il copershio.Contattare il servizio assistenza post-vendita.
FA	Errore del sensore del livello di acqua.	Contattare il servizio assistenza post-vendita.
FC	Controllo elettronico - errone.	Contattare il servizio assistenza post-vendita.
Unb	Carico sbilanciato, non centrifugabile	Verificate e cercate di ripositionare il carico nel cesto bianciandolo o rimuovendoQLiche capo. Riprovare il clico di centrifughe.

Avvertenza!

Codice Fb: la protezione per la fuoriuscita dell'acqua si trovava nella parte più interna della

lavatrice. In caso di perdita di acqua, tutte le funzioni verranno interrotte automaticamente,

tranne la pompa di scarico, attivata per ragioni di sicurezza.

21

Risoluzione dei problemi

Problemdell'alimentazione

Il programma corrente e le relative impostazioni verranno salvate solo per un breve periodo. Potrebbe essere necessario l'avcio di un nuovo ciclo del programma.

Nel dato in cui un problema di alimentazione provochi l'interrupzione di una programmata di lavaggio in esecuzione

I'apertura dello sportello sera sbaccata automaticamente. Per poter estrarre la biancheria, è necessario che non vi sia acqua visibile dall'oblo dello sportello: pericolò di usioni!

Il livello dell'aqua non delve essere inferiore a quello descritto in "Filtro della pompa". Non tirare ed estrarre la leva fatto lo sportellino di sicurezza finché non si avvee un leggero clic che indica lo sblocco dello sportello. Successivement, fissare nuovamente tutte le parti.

Risoluzione del problema alla visualizzazione del codice

enolzuloSasuaCamelborP

La lavatrice non si attiva. Ilprogramma non è stato più近些a avviato.Lo sportello non è chiuso correttamente.La lavatrice non è stata accesa.Interruzione dell'alimentazione.	Premere il tasto "Avvio/Pausa".Chiudere lo sportello correttamente.Accendere la lavatrice.Controllare l'alimentazione.
La lavatrice non è in grado di caricare l'acqua.	Nessun programma selezionato.Assenza di acqua.Tubo di carico piagato.Filtro del tubo di carico ostruito.Pressione dell'acqua inferiore a 0,03 MPa.Problemi nell'erogazione dell'acqua.
La lavatrice scarica l'acqua durante la faso di carico.	L'altezza del tubo di scario è inferiore a 80 cm.

La lavatrice scarica l'accu durante la fase di carico	L'altezza del tubo di scarico è inferiore a 80 cm. La parte terminale del tubo di scarico potrebbe finire all'interno dell'accua.	Verificare che il tubo di scarico sia installato correttamente.
Risoluzione dei problemi
Problema	Causa	Soluzione
Problema dello scarico.	Il filtrato della pompa è ostruita.L'estremità del tubo di scarico si trovato a un'altezza superiore a 100 cm dal livello del pavimento. Il tubo di scarico è ostruito.	Pulire il filtrato della pompa.Assicurarsi che il tubo di scarico sia installato correttamente.Eliminare eventuali ostruzioni dal tubo di scarico.
Forti vibrazioni durante la centrifuga.	Il carico della lavatrice non è corretto.La lavatrice si trovato su una superficie irreregolare o non in piano.Non tutti i bulloni per il trasporto sono scati rimossi.	Collocare la giusta quantità di biancheria.Assicurarsi che la lavatrice sia su una superficie regolare e in piano.Rimuovere tutti i bulloni per il trasporto
Il funzionamento si interrompe prima del completamento del ciclo di lavaggio.	Problema nell'erogazione dell'acqua o nell'alimentazione.	Controllare l'alimentazione e l'erogazione dell'acqua.
Il funzionamento si interrompe per un corto periodo di tempo.	Nessun "codice erre" visualizzato?Il programma esegue un ciclo di ammollo?Blocco del programma.	Attivare il display - videere "display".Premiere il tasto "Avvio/Pausa" per riaviate l'operazione.Se il programma sembra corretto, annullare l'operazione.
Eccessiva schiuma nel tamburo e/o nella vaschetta del detersivo.	Il detersivo non è quello corretto.Uselizzo excessivo di detersivo.	Controllare le istruzione sul detersivo.Ridurre la quantità di detersivo.
Regolazione automatica del tempo di lavaggio.	La durata del programma di lavaggio verrà regolata.	Si tratta di un comportamento normale, che non influenza la funzionalità.
La centrifuga non si attiva.	Carico non bilanziato.	Controllare il carico inserito nella lavatrice ed eseguire nuovoamente un programma di centrifuga.

Informazioni e consigli generali:

Installazione

In presenza di una quantità eccessiva di schiuma durante un ciclo di centrifuga, il motore viene arrestato e la pompa di scarico arrivata per 90 secondi. In caso di esito negativo dell'eliminazione della schiuma dopo 3 tentativi, il programma terminerà essere aver effettuato la centrifuga.

Preparazione

Rimuovere tout il materiale di imballaggio, inclua la base in polistirolo. Durante la rimozione dell'imballaggio, è possible che si presente dell'acqua sulla busta di plastica e sull'oblo. Si tratta di un fenomeno normale dovusto ai collaudi eseguiti in fabbrica.

Rimozione dei bulloni per il trasporto

I bulloni per il trasporto vengono utilizzati per fissare i componenti antivibrazione che si trovano all'interno della lavatrice durante il trasporto.

1. Rimuovere il coperchio posteriore.
2. Rimuovere I bulloni presenti sulla parte posteriore, quindi estrarre I distanziatori in plastica nella parte interna della lavatrice.

Informazioni e consigili generali:

Conservare i bulloni per il trasporto in un luogo sicuro per eventuale usi successivi. Se è necessario spostare la lavatrice, posizionare i bulloni in senso contrario, in modo da evitare eventuali danni.

1. Ripositionare il coperchio postoriere inserendolo in due spazi, in modo che la sua parte convessa si rivolta verso l'esterno
2. Riempire i fori lasciati dai bulloni con i tappi di chiusura.

Regolazione dei piedini

Regolare tutti i piedini per ottener una posizione in piano, in modo da ridurre le vibrazioni e i rumori durante il funzionamento. Il rischio di consumare o danneggiare il prodotto. Per le operazioni di regolazione, si consiglia di utilizzare una livella a bolta d'aria. Il pavimento deve essere più stabile e liscio possible.

Installazione

24

Tubo di carico - Aqua Control System

Il tubo di carico Aqua Stop è un elemento essenziale per la sicurezza e il controllo. Le valvole controllano l'erogazione di acqua e sono in grado di interromperla in caso di perdite del tubo.

I. Collegare il dato sul tubo di carico al connettore della valvola dell'acqua.
2. Collegare il tubo di carico al rubinetto dell'acqua.

Avvertenza!

La lavatrice e progettata solo per l'erogazione di acqua freddal! Utilizzato il set di tubi in dotazione con la lavatrice. Non niutilizzato i set di tubi obsoleti.

Tubo di scarico

E possible installment ilsystemadi scarico in modi diversi. Tuttavia, il livello del tubo di scarico deve raggiungere gli 80-100 cm in un determinato punto. Se possible,mantire il tubo di scarico sempre fissato a un gancio sul retro della lavatrice.

I. Collegamento del tubo di scarico al lavandinò

Utilizzare il supporto del tubo di scarico per fissarne l'estremita e tenerlo fuori dall'acqua.
Fissare il supporto in modo che non cada a causa del movimento che si verificano durante il funzionamento.

2. Collegamento del tubo di scarico ai sifone del lavandinio

Fissare e sigillare saldamente il collegamento all'adattatore corrispondente, supra la parte di sifonaggio!

25

Installazione

3. Collegamento del tubo di scarico allo scarico fognario

Utilizzato il supporto del tubo di scarico per fissarne l'estremita. Fissare il supporto in modo che non cada a causa dei movimenti che si verificano durante il funzionamento.

Avvertenza!

Il tubo di scarico non delve essere immersso nell'acqua ma delve essere fissato saldamente e non delve perdere acqua. Se il tubo di scario viene positizzato per terra o a un'altezza inferiore a 80 cm, la lavatrice continuera a scaricare l'acqua quandoiene riempita (autosfonaggio).

Nonaggiungere prolongamenti atubolo scarico.Se necessario, contatore il servizio di assistenza post-vendetta.

Collegamento all'alimentazione

Prima di effettuare qualsiasi collegamento, verificare se:

• la presa e adeguata alla potenza massima della la vatrice (per ragioni di sicurezza, i fusibili del circuitto dovrebbero essere almeno da 15 A).
• il voltaggio soddisfa i requisiti della lavatrice.
• la presa di corrente è conf orme alla spina della lavatrice.
• la presa di corrente utilizzata è dotata di messa a ter ra.
  Note - solo Regno Unito: il fusibile all'interno di una spina Regno Unito da 13 Å deve essere conforme allo standard BS1362.

Dati tecnici

26

Informazioni tecniche di base relative alla lavatrice

HW70-B1426

HW70-B1426S

Alimentazione	220 - 240V~/50 Hz
Corrente di funzionamento max. (A)	10
Pressione dell'acqua (MPa)	0,03≤P≤1
Carico nominale (kg)	7
Velocità di centrifuga(girl/min)	1400
Programmi lavaggio	16
Corrente massima (W)	2000
Dimensioni (altezza x profondità x peso) in mm	845 x 600 x 595
Peso netto (kg)	67
Consumo di energia in modalità spegnimento (W)	0,2
Consumo di energia quando in modalità accensione (W)	0,2

27

Servizio di assistenza post-vendita

In caso di dubbi o problemi, consultrare la sezione di risoluzione dei problemi riportata nel presente manuale. Se necessario, controllare il foglio della garanzia per informazioni sul servizio post-vendita.

Per gli altri paesi, fare riferimento al site Web: www.haier.com. area di assistenza e servizio clienti. E essere visualizzare le FAQ e attivare un servizio di reclamo.

Product Fiche (according EU 1061/2010)
Marchio	Haier
Modello	KW70-B1426HVW70-S1426S
Capacità nominale (kg)	7
Classe di efficienza energetica	A+++
Consumo energetico annuo (kWh/annum)1)	140
Consumo energetico programma Cotone a 60°C (aiero carico)(kWh/ciclo)	0,62
Consumo energetico programma Cotone a 60°C (aazzo carico)(kWh/ciclo)	0,68
Consumo energetico programma Cotone a 40°C (aazzo carico)(kWh/ciclo)	0,47
Consumo energetico in modalità spesso (W)	0,2
Consumo energetico in modalità "stand-by" (W)	0,2
Consumo annuo di acqua (L)2)	9240
Classe di efficienza di centrifugazione3)	B
Massima velocità di centrifuga (rpm)4)	1400
Percentuale di umilità riamenante (%)4)	53
Programma Cotone standard a 60 °C5)	Programma Cotone a 60°C con massima velocità di centrifuga, funzione intensivo attivata (livello 3)
Programma Cotone standard a 40 °C5)	Programma Cotone a 40°C con massima velocità di centrifuga, funzione intensivo attivata (livello 3)
Durata media programma Cotone a 60°C (aiero carico)(min)	178
Durata media programma Cotone a 60°C (aazzo carico)(min)	178
Durata media programma Cotone a 40°C (aazzo carico)(min)	172
Durata della modalità "stand-by"6)	-
Livello di rumorosità (lavaggio/centrifuga)(dB(A))7)	54/70
Tipologia	carica frontale a libera
Basato su 220 cidi di lavaggio con programma standard cotone a 60°C a 40°C apiano e mezzo carico, e sul consumo delle modalità a basso consumo. L'attuale consumo energetico per ciclo dipendera da come verrà usato l'aparechio.	1) Basato su 220 cidi di lavaggio con programma standard cotone a 60°C a 40°C apiano e mezzo carico, e sul consumo delle modalità a basso consumo. L'attuale consumo energetico per ciclo dipendera da come verrà usato l'aparechio.
Basato su 220 cidi di lavaggio con programma standard cotone a 60°C a 40°C apiano e mezzo carico, e sul consumo delle modalità a basso consumo. L'attuale consumo di acqua per ciclo dipendera da come verrà usato l'aparechio.	2) Basato su 220 cidi di lavaggio con programma standard cotone a 60°C a 40°C apiano e mezzo carico, e sul consumo delle modalità a basso consumo. L'attuale consumo di acqua per ciclo dipendera da come verrà usato l'aparechio.
La classe G è la meno efficiente e la classe A è la più efficente	3) La classe G è la meno effiente e la classe A è la più efficente
Basato sul programma Cotone Standard a 60 °C aiero carico e sul programma Cotone Standard a 40 °C a carico pariale	4) Basato sul programma Cotone Standard a 60 °C aiero carico e sul programma Cotone Standard a 40 °C sono i programmi di lavaggio standard sui cui si basano le informazioni presenti sull'etichette energetica e sulla targhetta del prodotto. Questi programmi sono adatti per lavare biancheria in cotone con un livello di sporco normale e sono i più efficienti in termini di consumo combinato di energia e di acqua.
5) Nel caso ci sia una sisterna di gestione del consumo elettrico	6) Nel caso ci sarea una sisterna di gestione del consumo elettrico
7) Basato sul programma Cotone standard a 60 °C aiero carico

Haier

CTnpaJIbHaMaShHa

ПО ЗКСПЛУАТAUДИ

HW70-B1426

HW70-B1426S

Ipeep nCnONb3OBAHmE yCTpoiCTBa BnHMaTeNbHO npoHTte 3TO pyKOBODCTBO NO 3KcNlpyaTaunu N COxpaHIne erDnA daBHeWero nCnONb3OBAHnA.

UcnoBra rapaHTnHoro 6CnyXnBaHna HnHOpMaunIy BnaJeBca N3dennr

Bc npdykui, npedna3haeHHa Xaep rpynn Ko. IITd. nI npdaXn Ha Teppntopn CH, n3-rotobHe h C yueTOM ycIOBn 3KcnIIyatauun n npOua COOTBeTCTByUo7yIO ceptnHkauno Ha COOTBeTCTBNE TocydapctBeHHbIM CtaHdaptam. YTO6by y6eNTCB N E TOM, npocm Bac npOBepntb HauNne Ha n3deMn OphiuaNBHO 3haka COOTBeTCTBn, noTBePjDaiooero ceptnHkauno daHHoro n3deNn.
Bo n36bexaHne HeOpa3yMeHn, y6eTeBHO npocm BAC npn NOKyIke BHMaTeBHO 3yUHTb daHHyIO HNCTpyKcIIO NO kCnIyatauIN, ycIOBna rapaHTnHbIX o8ra3aTeNbCTBN npOBepNTb npABnHbOCTb 3aONHeHn rapaHTnHORo TanoHa. PpN 3OM cepNHbH homep HAnMeHOBaHne MoDeI npNo6peTHeHORo Bamn 3dEJIIN DOJXHb 6bIT bJeHTNuHb 3aNN C B rapaHTnHOM TaHOe. He dOnyckaetcBAheCHeN KAKNX-IM60 n3MeHEn, nCnpabLeHn. B cnyae HenpaBnHoro nn HENONHOro 3aONHeHn rapaHTnHORo TanoHa HeMeDNeHHO 6paTntecb B TopryuOyO praHN3aUIO.
Изготовпь устанынbae и обсесунbaebet 6ecnnaThoe ДЯnotpe6nteЯ сервионе obcnyKINBAHNE B TeueHne 36 MecaueB co Dня поедач Товао notpe6nteIO Hecet rapaHTNHBie O68a3TeNbCTBa B TeueHne 12 MecaueB co Dня поедач Товао notpe6nteIO.
Bolee noDpo6HnHOpMaun yCNoBn rapaHTnHOro 0cCnyKbAHn, KOtakTHbIe TeneOHObl n aDpeca ABTopu3OBaHbIX cepBnCHbIX ceHTPOB N3IOKeHb I rapaHTnHOM TaHOhe, 3aONHReMOM npn POKynke n3dEInn B MaRa3nHe.
Kopnpaun Xaep yctaHaBnBaet OfmuabHbI cpoK cnjkbHa n3dennna 6bTOBO TeHNKn, npedHa3haueHHble Ira NcNoB3OBAHn B 6bTy - 7 let C daTb IpOn3BODCTBa n3dennna. YuHTbBaB BbcOKoe KaueCTBO, HaeXHOCT b n CTeNEH 6e3oNaCHOCTn pOdyKuIN, fakTNueckn cpoK kCnnyatauM MoKeT 3aHuNTeBHo npeBbUaTb OfmuabHbI. No OKOHauHN cpoKa cnjkbI n3dennna o6patntecb B AToPn3OBAHbI cepBnchbl ueHTp Xaep nIpOBedeHn PPOfnuAaTNUCKnx pa60t nONyuHn peKomeHdaun no daNbHeuwe Kcnnyataun n3dennna.

Cnacn6o 3a nokynky npodykuu KmnaHn Haier

HOKANCTA,NEpeHnAnOm HcNoBbOaHnIe TXEHNI BHIMATEbHO OHaKoMbTeCb c DaHHIOHCTPukM. B He COeDPKNTBCBaXHnA HOpMaJN, KOTOPa NsBOINBAM MaKcIMAbHo 0aFKeTHBOH nCnOBbOaHTb HdJeNae, a TaKke oBeCeNeHTb BeOnaChyio n PpaBnHyoo yTaHOKY, 3KcNPTaTAtyIO, XyoN dOHCTKy HdEny.

XAPHANE 3Y HNCTPKUYU B yO6OM MCETE, YO6BU EJ HCBZI MOKHO BIOB OBCNJBOAIBTCHJIN PONYKENHNHOPOMAUQ N BOACNAHNI INPABVILNIOCNIOBAHUNIAIDEN.

EcnBbpeiHNTpeoJtcb CBOe IJIJIEMe, pnpIOKHTe K HEMy IHCTpyKIOIIMn InepeJaTe eEOHOMy BIAJIeLBy, UTO6b OH CMOT O3HAKOMITbC oOCO6eHNOCTHMn I paRbIaAMM 6eONaCHOFO6oaepenHm c V13NEM.

YcnoBhble 06o3HaueHn

PpabMbNo
