MANUALE UTENTE PFT 8H4X HOTPOINT ARISTON

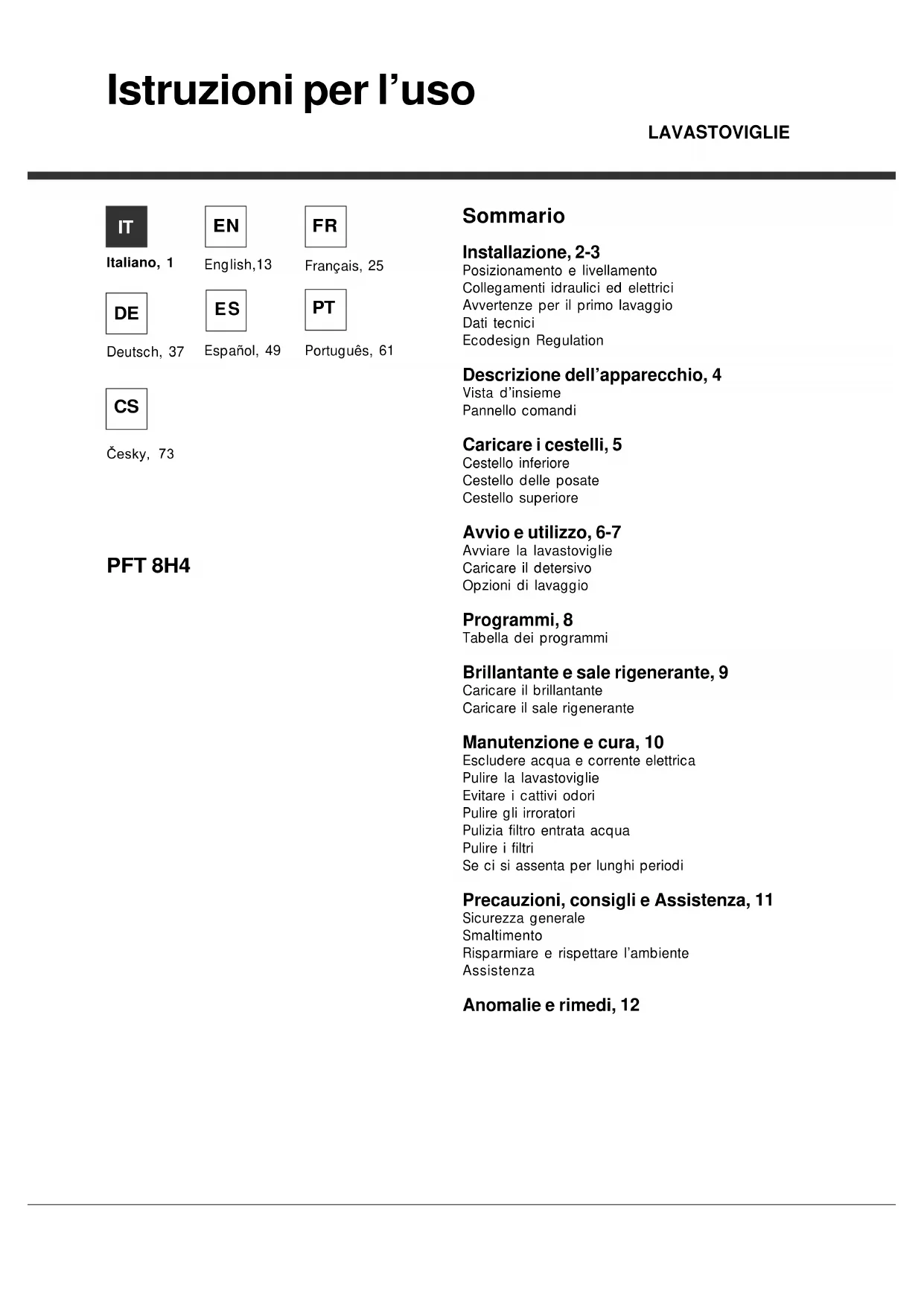

Istruzioni per l’uso LAVASTOVIGLIE Sommario Installazione, 2-3 Posizionamento e livellamento Collegamenti idraulici ed elettrici Avvertenze per il primo lavaggio Dati tecnici Ecodesign Regulation Descrizione dell’apparecchio, 4 Vista d’insieme Pannello comandi Caricare i cestelli, 5 Cestello inferiore Cestello delle posate Cestello superiore Avvio e utilizzo, 6-7 Avviare la lavastoviglie Caricare il detersivo Opzioni di lavaggio Programmi, 8 Tabella dei programmi Brillantante e sale rigenerante, 9 Caricare il brillantante Caricare il sale rigenerante Manutenzione e cura, 10 Escludere acqua e corrente elettrica Pulire la lavastoviglie Evitare i cattivi odori Pulire gli irroratori Pulizia filtro entrata acqua Pulire i filtri Se ci si assenta per lunghi periodi Precauzioni, consigli e Assistenza, 11 Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente Assistenza Anomalie e rimedi, 12 Italiano, 1 English,13

Installazione È importante conservare questo libretto per poterloconsultare in ogni momento. In caso di vendita, dicessione o di trasloco, assicurarsi che resti insiemeall’apparecchio.Leggere attentamente le istruzioni: ci sono importantiinformazioni sull’installazione, sull’usoe sulla sicurezza.In caso di trasloco tenere l’apparecchio in posizioneverticale; se fosse necessario, inclinarlo sul latoposteriore.Questo apparecchio è progettato per l'usodomestico o per applicazioni simili, ad esempio:- aree adibite a cucina per il personale in negozi, ufficied altri ambienti di lavoro;- case coloniche;- utilizzo da parte di clienti in hotel, motel ed altriambienti di tipo residenziale;- bed and breakfast. Posizionamento e livellamento 1. Disimballare l’apparecchio e controllare chenon abbia subìto danni durante il trasporto.Se fosse danneggiato non collegarlo e contattareil rivenditore.2. Sistemare la lavastoviglie facendo aderire i fianchi olo schienale ai mobili adiacenti o alla parete.L’apparecchio può anche essere incassato sotto a unpiano di lavoro continuo* ( vedi foglio di Montaggio

3. Posizionare la lavastoviglie su un pavimento piano erigido. Compensare le irregolarità svitando o avvitando ipiedini anteriori finché l’apparecchio non siaorizzontale. Un accurato livellamento dà stabilità edevita vibrazioni, rumori e spostamenti.4*. Per regolare l’altezza del piedino posteriore, agiresulla boccola esagonale di colore rosso presente nellaparte inferiore, frontale, centrale della lavastoviglie, conuna chiave a bocca esagonale apertura 8 mm., girandoin senso orario per aumentare l’altezza e in sensoantiorario per diminuirla. (vedere foglio istruzioni incasso allegato alla documentazione) Collegamenti idraulici ed elettrici L’adattamento degli impianti elettrici e idrauliciper l’installazione deve essere eseguito soloda personale qualificato.La lavastoviglie non deve appoggiare sui tubio sul cavo di alimentazione elettrica.L’apparecchio deve essere collegato alla rete didistribuzione dell’acqua utilizzando tubi nuovi.Non riutilizzare i vecchi tubi.I tubi di carico e di scarico dell’acquae il cavo di alimentazione elettrica possono essereorientati verso destra o sinistra per consentirela migliore installazione. Collegamento del tubo di carico dell’acqua

• A una presa d’acqua fredda: avvitare bene il tubo dicarico a un rubinetto con bocca filettata da 3/4 gas;prima di avvitare, far scorrere l’acqua finché non sialimpida affinché le eventuali impurità non intasinol’apparecchio.• A una presa d’acqua calda: nel caso di impiantocentralizzato di termosifoni, la lavastoviglie puòessere alimentata con acqua calda di rete purchénon superi la temperatura di 60°C.Avvitare il tubo al rubinetto come descritto per lapresa d’acqua fredda. Se la lunghezza del tubo di carico non è sufficiente,rivolgersi a un negozio specializzatoo a un tecnico autorizzato ( vedi Assistenza

La pressione dell’acqua deve essere compresa neivalori riportati dalla tabella Dati tecnici ( vedi a lato

Fare attenzione che nel tubo non ci siano né pieghené strozzature. Collegamento del tubo di scarico dell’acqua collegare il tubo di scarico, senza piegarlo, a unaconduttura di scarico con diametro minimo di 4 cm.Il tubo di scarico deve essere ad un’altezza compresatra 40 e 80 cm. dal pavimento o piano d’appoggio dellalavastoviglie (A).Prima di collegare il tubo di scarico dell’acqua al sifonedel lavandino, rimuovere il tappo di plastica (B). Sicurezza antiallagamento Per garantire che non si generino allagamenti,la lavastoviglie:- è dotata di un sistema che interrompe l’ingressodell’acqua nel caso di anomalie o di perdite dall’interno.Alcuni modelli sono dotati di un dispositivosupplementare di sicurezza New Acqua Stop *, che garantisce l’antiallagamento anche in caso di rottura deltubo di alimentazione. ATTENZIONE: TENSIONE PERICOLOSA! Il tubo di carico dell’acqua, non deve in nessun caso,essere tagliato in quanto contiene parti sotto tensione.

• Presente solo su alcuni modelli.IT

Collegamento elettrico Prima di inserire la spina nella presa della corrente,accertarsi che:• la presa abbia la messa a terra e sia a norma dilegge;• la presa sia in grado di sopportare il carico massimodi potenza della macchina, indicato nella targhettacaratteristiche sulla controporta vedi capitolo Descrizione della lavastoviglie

• la tensione di alimentazione sia compresa nei valoriindicati nella targhetta caratteristiche sullacontroporta;• la presa sia compatibile con la spinadell’apparecchio. In caso contrario richiedere lasostituzione della spina a un tecnico autorizzato ( vedi Assistenza); non usare prolunghe o prese multiple. Ad apparecchio installato, il cavo di alimentazioneelettrica e la presa della corrente devono esserefacilmente raggiungibili. Il cavo non deve subire piegature o compressioni. Se il cavo di alimentazione è danneggiato, deveessere sostituito dal costruttore o dal suo Servizio diAssistenza Tecnica, in modo da prevenire ogni rischio.(Vedi Assistenza) L’Azienda declina ogni responsabilità qualoraqueste norme non vengano rispettate.
• Presente solo su alcuni modelli. Dati Tecnici Dimensioni Larghezza cm. 59,5 Altezza cm. 82 Profondità cm. 57 Capacità 14 coperti standard Pressione acqua alimentazione 0,05 ÷ 1MPa (0.5 ÷ 10 bar) 7,25 – 145 psi Tensione di alimentazione vedi targhetta caratteristiche Potenza totale assorbita vedi targhetta caratteristiche Fusibile vedi targhetta caratteristiche

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: -2006/95/EC (Bassa Tensione) -2004/108/EC (Compatibilità Elettromagnetica) -2005/32/EC (Comm. Reg. 1275/2008) (Ecodesign) -97/17/EC (Etichettatura) -2002/96/EC (Smaltimento) Striscia anticondensa* Dopo aver incassato la lavastoviglie aprire la porta eincollare la striscia adesiva trasparente sotto al ripiano inlegno per proteggerlo dalla eventuale condensa. Avvertenze per il primo lavaggio Dopo l’installazione, immediatamente prima del primolavaggio, riempire completamente d’acqua il serbatoiodel sale e solo dopo aggiungere circa 1 Kg di sale ( vedi capitolo Brillantante e sale rigenerante): è normale chel’acqua trabocchi. Selezionare il grado di durezzadell’acqua (vedi capitolo Brillantante e sale rigenerante Dopo il caricamento del sale la spia MANCANZA SALE*si spegne. Il mancato riempimento del contenitore del sale, puòprovocare il danneggiamento del dolcificatore dell’acquae dell’elemento riscaldante.ECODESIGN REGULATION Il ciclo di lavaggio ECO è il programma standard a cui si riferiscono i dati dell’etichetta energetica; questo ciclo è adatto a lavare stoviglie normalmente sporche ed è il programma più efficiente in termini di consumo energetico e di acqua per questo tipo di stoviglie. Per consumare di meno usa la lavastoviglie a pieno carico.Consumi di stand-by: Consumo di left-on mode: 4,5 W - consumo di off mode: 1,3 WTabella con consumi per i cicli principaliCondizioni standard Condizioni utente

Consumo Energia (KWh/ciclo) Consumo di acqua (l/ciclo) Durata (min/ciclo) Consumo Energia (KWh/ciclo) Consumo di acqua (l/ciclo) Durata (min/ciclo) INTENSIVO 1,50 15 150 1,30 14 135 NORMALE 1,20 15 120 1,05 14 110 *I dati del programma sono valori di misura di laboratorio ricavati secondo la norma europea EN 50242. ** I dati sono ricavati effettuando delle misure in condizioni di utilizzo e di carico stoviglie utente.4

2. Irroratore superiore

4. Regolatore altezza cestello

5. Cestello inferiore

6. Irroratore inferiore

11. Targhetta caratteristiche

*** Solo sui modelli ad incasso totale

• Presente solo su alcuni modelli. Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie. Pannello comandi Display On-Off/ResetSelezioneProgrammaOpzionePartenza RitardataOpzioneMezzo caricoOpzionePastiglie multifunzioneOpzione Good NightOpzione Short TimeAvvio/PausaDisplayIndicatore luminosotempo residuo, ON,OFF, ENDMancanzaBrillantanteSimbolo opzionePartenza ritardataNumeroProgrammaMancanza Sale Simbolo opzioneMezzo carico cestoinferioreSimboloLavaggioSimboloAsciugaturaSimbolo OpzioneGood NightSimbolo OpzioneShort TimeSimbolo PausaSimbolo OpzionePastiglie multifunzioneLegenda simboli programmiSimbolo opzioneMezzo carico cestosuperioreSimbolo AvvioIT

• Presente solo in alcuni modelli. Variabili per numero e posizione. Prima di caricare i cesti, eliminare dalle stoviglie i residui dicibo e vuotare bicchieri e coppe dei liquidi rimasti.Dopo aver caricato, controllare che gli irroratori ruotinoliberamente. Cesto inferiore e cestino posate Il cesto inferiore può contenere pentole, coperchi, piatti,insalatiere, posate ecc..Piatti e coperchi grandi vanno sistematidi preferenza ai lati del cesto.Alcuni modelli di lavastoviglie, dispongono di settorireclinabili *, gli stessi si possono usare in posizione verticale per la sistemazione dei piatti oppure in posizione orizzontaleper sistemare pentole, insalatiere e padelle.Il cestino delle posate può essere di tipo diverso, scomponibileo non scomponibile a seconda dei modelli di lavastoviglie. Ilcestino non scomponibile deve essere posizionato solo

nellaparte anteriore del cesto inferiore.Entrambi sono muniti digriglie superiori per unamigliore disposizionedelle posate. I coltelli e gli utensili con punte taglienti devono esseresistemati nel cestino delle posate con le punte rivolte verso ilbasso o sistemati sulle ribaltine del cesto superiore inposizione orizzontale. Cesto superiore Caricare stoviglie delicate e leggere: bicchieri, tazze, piattini,insalatiere basse. Ribaltine a posizione variabile Le ribaltine sonoposizionabili su due altezzedifferenti per ottimizzare ladisposizione delle stoviglienello spazio del cesto. Icalici possono essereposizionati stabilmente alleribaltine, inserendo lo stelodel bicchiere nelle appositeasole.Alcuni modelli di lavastoviglie sonodotati di un vassoio scorrevole chepuò essere utilizzato per contenereposate di servizio o tazze di piccoledimensioni. Per migliori prestazioni dilavaggio, evitare di caricare sotto alvassoio stoviglie ingombranti. Regolare l’altezza del cesto superiore Per agevolare la sistemazione delle stoviglie, è possibilesistemare il cesto superiore in posizione alta o bassa.E’ preferibile regolare l’altezza del cesto superiore aCESTO VUOTO.Non sollevare o abbassare MAI il cesto su un solo lato.Aprire i fermi delle guide del cesto adestra e a sinistra ed estrarre il cesto;sistemarlo in alto o in basso, farloscivolare lungo le guide fino a far entrareanche le rotelle anteriori e chiudere i fermi vedi figura Se il cesto è dotato di maniglie DualSpace vedi figura), estrarre il cestosuperiore a fine corsa, impugnare lemaniglie ai lati del cesto e muovere versol’alto o verso il basso; lasciare ricadere ilcesto accompagnandolo. Stoviglie non adatte al lavaggio in lavastoviglie

• Oggetti di legno, con impugnatura in legno o in corno o conparti incollate.• Oggetti di alluminio, rame, ottone, peltro o stagno.• Stoviglie di plastica non termoresistente.• Porcellane antiche o dipinte a mano.• Argenteria antica. L’argenteria non antica può invece esserelavata con un programma delicato e accertandosi che non siaa contatto con altri metalli. Si consiglia l’utilizzo di stoviglie idonee al lavaggio inlavastoviglie.6

• Presente solo su alcuni modelli. Il pannello comandi è dotato di sistema “TouchControl”; una leggera pressione delle dita sui simboliattiva il comando.I simboli nella legenda dei programmi di lavaggio (asinistra del pannello comandi), NON si illuminano.La selezione del programma va fatta premendo il simbolo La macchina, è dotata di segnali acustici/toni (secondo ilmodello d lavastoviglie) che avvisano dell’avvenutocomando: accensione, fine ciclo ecc..I simboli/spie luminose presenti sul pannello comandi/display, possono variare di colore. (secondo il modello dilavastoviglie). Avviare la lavastoviglie

1. Aprire il rubinetto dell’acqua.

2. Premere il simbolo ON-OFF: il display si illumina per alcuni

secondi visualizzando la scritta ON (acceso).3. Aprire la porta e dosare il detersivo (vedi caricare ildetersivo

4. Caricare i cestelli (vedi Caricare i cestelli) e chiudere la porta.

5. Premere il simbolo P, per selezionare il programma, in base

alle stoviglie e al loro grado di sporco (vedi tabella deiprogrammi

6. Selezionare le opzioni di lavaggio

vedi opzioni 7. Premere il simbolo Avvio/Pausa, il simbolo dell’Avvio siillumina sul display. Il numero del programma, i simboli del:lavaggio, delle eventuali opzioni ed il tempo residuo alla finedel ciclo vengono visualizzati sul display.8. A programma terminato, compare sul display il numero delprogramma effettuato e la scritta END (FINE). Spegnere l’apparecchio con il simbolo ON-OFF, il display visualizzerà OFF. Chiudere il rubinetto dell’acqua e staccare la spina dallapresa di corrente.9. Aspettare alcuni minuti prima di togliere le stoviglie, perevitare di scottarsi. Scaricare i cesti iniziando da quelloinferiore.- Per ridurre il consumo di energia elettrica, inalcune condizioni di NON utilizzo prolungato, lamacchina si spegne temporeaneamente, in modoautomatico. PROGRAMMI AUTO*:questo modello di lavastoviglie è dotato di un particolare sensore che può valutare il grado disporco e impostare il lavaggio più efficiente ed economico.La durata dei programmi auto potrà variare per l’nterventodel sensore. Se le stoviglie sono poco sporche o sono statesciacquate precedentemente sotto l’acqua, ridurresensibilmente la dose del detersivo. Modificare un programma in corso Se si è selezionato un programma sbagliato è possibilemodificarlo, purché appena iniziato. Per cambiare ciclo dilavaggio spegnere la macchina con una pressione prolungata del simbolo ON/OFF/Reset, il display visualizzerà 3-2-1 OFF. Riaccendere la maccina con lo stesso simbolo e selezionarenuovamente programma e opzioni desiderati. Caricare il detersivo Il buon risultato del lavaggio dipende anche dalcorretto dosaggio del detersivo, eccedendo non si lavain modo più efficace e si inquina l’ambiente. Utilizzare solo detersivo per lavastoviglie. NON UTILIZZARE detersivi per lavaggio a mano.Un utilizzo eccessivo di detersivo può lasciareresidui di schiuma a fine ciclo.L’utilizzo delle pastiglie è consigliato solo neimodelli dove è presente l’opzione PASTIGLIEMULTIFUNZIONE.Le migliori prestazioni di lavaggio ed asciugatura,si ottengono solo con l’utilizzo di detersivo in polvere,brillantante liquido e sale.vaschetta A: Detersivo per lavaggiovaschetta B: Detersivo per prelavaggio1. Aprire il coperchio Cpremendo il pulsante D.2. Dosare il detersivoconsultando la Tabella dei programmi

• in polvere: vaschette A e B.• pastiglie: quando ilprogramma ne richiede 1,metterla nella vaschetta A echiudere il coperchio; quando ne richiede 2, mettere laseconda sul fondo della vasca.3. Eliminare i residui di detersivo dai bordi dellavaschetta e chiudere il coperchio fino allo scatto. Aggiungere altre stoviglie Premere il simbolo Avvio/Pausa; il simbolo Pausa si illumina;aprire la porta facendo attenzione alla fuoriuscita di vapore einserire le stoviglie. Premere nuovamente il simbolo Avvio/Pausa: il simbolo Avvio si illumina e il ciclo riprende.Premendo il simbolo Avvio/Pausa per mettere la macchinain pausa, si interrompe temporeaneamente il programma.In questa fase non si può cambiare il programma. Interruzioni accidentali Se durante il lavaggio si apre la porta o si verificaun’interruzione di corrente elettrica, il programma si interrompe.Riprende dal punto in cui si era interrotto quando si chiude laporta o torna la corrente elettrica.IT

• Presente solo su alcuni modelli. Opzioni di lavaggio* Le OPZIONI possono essere impostate, modificate o azzerate solo dopo aver scelto il programma di lavaggio e prima di aver premuto il simbolo AVVIO/ PAUSA. Possono essere selezionate solo le opzioni compatibili al tipo diprogramma scelto. Se un’opzione non è compatibile con ilprogramma selezionato, (vedi tabella programmi) il simbolorelativo lampeggia velocemente 3 volte.Se viene selezionata un’opzione incompatibile con un’opzioneprecedentemente impostata, questa lampeggia 3 volte, e sispegne, mentre rimane accesa la prima opzione selezionata.Per deselezionare un’opzione erroneamente impostata,premere di nuovo sul simbolo corrispondente. Partenza ritardata* È possibile posticipare da 1 a 24 ore la partenza del programma: 1. Dopo aver selezionato il programma di lavaggio desideratoed altre eventuali opzioni, premere il simbolo PARTENZARITARDATA: il simbolo sul display si illumina. Premere il simbolo,PARTENZA RITARDATA per selezionare quando si desidera fariniziare il ciclo di lavaggio (da 1 a 24 ore).2. Confermare la scelta premendo sul simbolo Avvio/Pausa edavrà inizio il conto alla rovescia, il ritardo selezionato vienevisualizzato sul display ed il simbolo Avvio smette di pulsare.3. A tempo scaduto , il simbolo della PARTENZA RITARDATA sispegne, e il programma si avvia.Per deselezionarlo premere sul simbolo PARTENZA RITARDATAfino alla visualizzazione di OF F.F. F.F.

Non è possibile impostare la PARTENZA RITARDATA aciclo avviato.A B C D E Tabella Opzioni Avvio Ritardato Mezzo Carico Pastiglie Multifunz. Good Night Short Time

Pastiglie Multifunzione* (Tabs) Con questa opzione viene ottimizzato il risultato di lavaggio edasciugatura.Quando si usano le pastiglie multifunzione premere il simboloPASTIGLIE MULTIFUNZIONE, il relativo simbolo si illumina suldisplay. L’opzione “Pastiglie Multifunzione”, comportal’allungamento del programma.L’ opzione PASTIGLIE MULTIFUNZIONE rimaneimpostata alle successive accensioni della macchina senon deselezionata.L’utilizzo delle pastiglie è consigliato solo dove èpresente l’opzione PASTIGLIE MULTIFUNZIONE.Questa opzione è sconsigliata con i programmi chenon prevedono l’uso delle pastiglie multifunzione (veditabella delle opzioni). Opzione Good Night* Questa opzione aumenta la silenziosità allungando la duratadei programmi, ed è ideale perchè permette di usufruire dellatariffa energetica notturna.Dopo aver selezionato il programma, premere il simboloOpzione Good Night, il simbolo presente sul display si illuminasegnalando l’avvenuta selezione.Per deselezionare l’opzione, ripremere sullo stesso simbolo. L’opzione Good Night, non è compatibile con l’opzione MEZZO CARICO. Mezzo carico cesto superiore/inferiore Con l’opzione del Mezzo Carico, è possibile scegliere dieffettuare il lavaggio sul cesto superiore o inferiore,risparmiando acqua, energia e detersivo. Selezionare ilprogramma e premere il simbolo MEZZO CARICO; si illumina ilsimbolo del mezzo carico (sul display) e l’indicazione delcesto superiore; con una ulteriore pressione si visualizza ilsimbolo del mezzo carico e l’indicazione del cesto inferiore. Illavaggio si attiva solo sul cesto selezionato.Ricordarsi di caricare le stoviglie solo sul cestoselezionato e di dimezzare la quantità di detersivo.E’ preferibile utilizzare detersivo in polvere. Questa opzione non è disponibile con il programma:Rapido e Baby. Opzione Short Time* Questa opzione permette di ridurre la durata dei principaliprogrammi mantenendo le stesse performance di lavaggio edasciugatura.Dopo aver selezionato il programma, premere il simboloOpzione Short Time, l’accensione del simbolo sul displaysegnalano l’avvenuta selezione.Per deselezionare l’opzione, ripremere sullo stesso simbolo. Le Opzioni Short Time e Good Night, non sono compatibili tra loro. Le Opzioni Short Time e Good Night, non sono compatibili con l’opzione MEZZO CARICO.8

Programmi Note: le migliori prestazioni dei programmi “Quotidiano e Rapido”, si ottengono preferibilmente rispettando il numero di coperti specificati.

• Il programma Eco, rispetta la norma EN-50242, dura più a lungo rispetto ad altri programmi ma presenta un minor consumo di energia ed in più è rispettoso con l’ambiente. Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta all’indirizzo: ASSISTENZA_EN_LVS@indesitcompany.com Per le OPZIONI consultare la tabella Opzioni presente nella pagina dell’Avvio e Utilizzo. Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie. Per facilitare il dosaggio del detersivo è bene sapere che: 1 cucchiaio da cucina = 15 g. di polvere = 15 ml di liquido circa. - 1 cucchiaino da cucina = 5 g.di polvere = 5 ml di liquido circa Detersivo (A) = vaschetta A (B) = vaschetta B Indicazioni per la scelta dei programmi Programma polvere liquido pastiglie Programmi che prevedono l’asciugatura Opzioni Durata del programma (tolleranza ±10%) Hrs. Min. Lavaggio ecologico a bassi consumi energetici, adatto a stoviglie e pentole. 1. Eco

A-B-C-D-E 1:50’ Sporco quotidiano in quantità limitata. (4 coperti + 1 pentola + 1 padella). 3. Quotidiano

A-B-C 1:00’ Lavaggio preliminare in attesa di completare il carico al pasto successivo. 4. Ammollo

A-B 0:08’ Stoviglie e pentole molto sporche (da non usare per pezzi delicati).

A-B-C-E 2:25’ Ciclo economico e veloce da utilizzare per stoviglie poco sporche, subito dopo l'uso. (2 piatti +2 bicchieri +4 posate +1 pentola + 1 padellino) 6. Rapido 25’ 25 g (A) 25 ml (A) 1 (A)

A-C 0:25’ Ciclo economico e veloce per stoviglie delicate, più sensibili alle alte temperature, subito dopo l'uso. (calici nel cesto superiore + piatti delicati, nel cesto inferiore). 7. Cristalli 35 g (A) 35 ml (A) 1 (A)

A-B-C 1:30’ Ciclo igienizzante per lavare biberon, ghiere, tettarelle insieme a piatti, tazzine, bicchieri e posate. Caricare le stoviglie solo sul cesto superiore. 8. Ciclo Baby 20 g (A) 20 ml (A)

Brillantante e sale rigenerante Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale nè detersivi per illavaggio a mano.Seguire le indicazioni riportate sulla confezione. Se si usa un prodotto multifunzione, non è necessarioaggiungere brillantante, si consiglia invece di aggiungeresale, specie se l’acqua è dura o molto dura. Seguire leindicazioni riportate sulla confezione.Non aggiungendo né sale né brillantante è normaleche le spie/simboli MANCANZA SALE

• e MANCANZA BRILLANTANTE* rimangano accese. Caricare il brillantante Il brillantante facilita l’asciugatura delle stoviglie facendoscivolare l’acqua dalla superficie, così che non rimanganostriature o macchie.Il serbatoio del brillantante va riempito:• quando sul pannello/display si accende la spia/simboloMANCANZA BRILLANTANTE 1. Aprire il serbatoio ruotando il tappo(G) in senso antiorario.2. Versare il brillantante evitando chefuoriesca. Se accade, pulire subito conun panno asciutto.3. Riavvitare il tappo.Non versare MAI il brillantantedirettamente all’interno della vasca. Regolare la dose di brillantante Se non si è soddisfatti del risultato dell’asciugatura, è possibileregolare la dose di brillantante. Con un cacciavite girare ilregolatore (F) scegliendo tra 6 posizioni (la regolazione difabbrica è sul 4):• se sulle stoviglie ci sono striature, girare verso i numeribassi (1-3).• se ci sono gocce d’acqua o macchie di calcare girareverso i numeri alti (4-6). Impostazione durezza dell’acqua Ogni lavastoviglie è corredata di un dolcificatore dell’acquache, utilizzando del sale rigenerante specifico perlavastoviglie, fornisce acqua priva di calcare per il lavaggiodelle stoviglie.Questa lavastoviglie, consente una regolazione che riducel’inquinamento ed ottimizza le prestazioni di lavaggio infunzione della durezza dell’acqua. Il dato è reperibile pressol’Ente erogatore dell’acqua potabile.- Accendere la macchina premendo il simbolo ON/OFF.- Premere il simbolo P per circa 5 secondi; sul displaylampeggia il numero di regolazione di durezza impostato (Ildecalcificatore è impostato di fabbrica sul n° 3).e viene visualizzato h2o - Premere il simbolo P in successione fino al raggiungimento della durezza desiderata (1-2-3-4-5 Vedi tabella durezzaacqua - Per uscire dalla funzione attendere alcuni secondi o premereun simbolo delle opzioni
• o spegnere la macchina con il simbolo ON/OFF.Se si utilizzano le pastiglie multifunzione, riempire comunque ilserbatoio del sale.(°dH = durezza in gradi tedeschi - °fH = durezza in gradifrancesi - mmol/l = millimol/litro) Caricare il sale rigenerante Per avere buoni risultati di lavaggio è indispensabile verificareche il serbatoio del sale non sia mai vuoto. Il sale rigeneranteelimina il calcare dall’acqua, evitando che si depositi sullestoviglie.Il serbatoio del sale è posto nella parte inferiore dellalavastoviglie (vedi Descrizione) e va riempito:• quando il galleggiante verde
• non è visibile osservando il tappo del sale;• quando sul pannello/display si accende la spia/simboloMANCANZA SALE 1. Estrarre il cesto inferiore e svitare il tappodel serbatoio in senso antiorario.2. Solo per il primo utilizzo: riempire ilserbatoio di acqua fino al bordo.3. Posizionare l’imbuto vedi figura ) e riempire il serbatoio di sale fino al bordo (circa 1 kg); ènormale che trabocchi un po’ d’acqua.4. Togliere l’imbuto*, eliminare i residui di sale dall’imbocco;sciacquare il tappo sotto l’acqua corrente prima di avvitarlo,disponendolo a testa in giù e facendo defluire l’acqua dallequattro fessure disposte a stella nella parte inferiore del tappo.(tappo con galleggiante verde E’ consigliabile effettuare questa operazione ad ognicaricamento del sale.Chiudere bene il tappo, affinché nel serbatoio non entridetersivo durante il lavaggio (potrebbe danneggiarsiirrimediabilmente il dolcificatore).Quando si rende necessario, caricare il sale prima di unciclo di lavaggio in modo da eliminare la soluzione salinatraboccata dal contenitore del sale.
• Presente solo su alcuni modelli.

Tabella Durezze Acqua Autonomia media

6,1 - 9 2/3 settimane Da 0°f a 10°f si consiglia di non utilizzare sale. con impostazione 5 la durata può prolungarsi. con 1 lavaggio al giorno10

Manutenzione e cura Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell’acqua dopo ogni lavaggioper eliminare il pericolo di perdite.• Staccare la spina dalla presa di corrente quando sipulisce la macchina e durante i lavori dimanutenzione. Pulire la lavastoviglie
• La superficie esterna e il pannello di controllopossono essere puliti con un panno inumidito conacqua non abrasivo. Non usare solventio abrasivi.• La vasca interna può essere pulita da eventualimacchie con un panno imbevuto di acqua e pocoaceto. Evitare i cattivi odori
• Lasciare sempre socchiusa la porta per evitare ilristagno di umidità.• Pulire regolarmente le guarnizioni perimetrali ditenuta della porta e delle vaschette detersivo con unaspugnetta umida. Si eviteranno così ristagni di cibo,principali responsabili del cattivo odore. Pulire gli irroratori Può succedere che residui di cibo si attacchino agliirroratori e ostruiscano i fori da cui esce l’acqua: di tantoin tanto è bene controllarli e pulirli con uno spazzolinonon metallico.I due irroratori, sono entrambi smontabili.Per smontare l’irroratoresuperiore, occorre svitaregirando in senso antiorario laghiera di plastica.L’irroratoresuperiore, va rimontato con laparte con il maggior numero difori rivolta verso l’alto.L’irroratore inferiore si smontafacendo pressione sullelinguette poste ai lati etirandolo verso l’alto. Pulizia del filtro entrata acqua* Se i tubi dellacqua sono nuovi o sono rimasti per lungotempo inattivi, prima di fare lallacciamento, far scorrerelacqua fino a che diventi limpida e sia priva di impurit.Senza questa precauzione, c il rischio che il punto doveentra lacqua si intasi, danneggiando la lavastoviglie.Periodicamente, pulire il filtro entrata acqua posizionatoall’uscita del rubinetto.- Chiudere il rubinetto dell’acqua.- Svitare l’estremità del tubo di carico acqua, togliere il filtro epulirlo delicatamente sotto un getto di acqua corrente.- Inserire nuovamente il filtro e avvitare il tubo. Pulire i filtri Il gruppo filtrante è formato da tre filtri che puliscono l’acqua dilavaggio dai residui di cibo e la rimettono in circolo: per averebuoni risultati di lavaggio è necessario pulirli.Pulire i filtri con regolarità.La lavastoviglie non deve essere usata senza filtri o confiltro sganciato.• Dopo alcuni lavaggi, controllare il gruppo filtrante e senecessario pulirlo accuratamente sotto acqua corrente,aiutandosi con uno spazzolino non metallico, seguendo leistruzioni sotto riportate:

1. ruotare in senso antiorario il filtro cilindrico C ed estrarlo(fig. 1).

2. Estrarre il bicchiere filtro B facendo una leggera pressionesulle alette laterali (Fig. 2);

3. Sfilare il piatto filtro inox A. (fig. 3).

4. Ispezionare il pozzetto ed eliminare eventuali residui dicibo. NON RIMUOVERE MAI la protezione della pompa dilavaggio (particolare di colore nero) (fig.4). Dopo la pulizia dei filtri, rimontare il gruppo filtrante ericollocarlo correttamente nella sua sede; è fondamentale perun buon funzionamento della lavastoviglie. Se ci si assenta per lunghi periodi

• Staccare i collegamenti elettrici e chiudere il rubinettodell’acqua.• Lasciare socchiusa la porta.• Al rientro, fare un lavaggio a vuoto.
• Presente solo su alcuni modelli.

Precauzioni, consigli e Assistenza L’apparecchio è stato progettato e costruito in conformità allenorme internazionali di sicurezza. Queste avvertenze sono forniteper ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale

• Questo elettrodomestico non può venire usato da persone(bambini compresi) con ridotte capacità fisiche, sensoriali omentali, o mancanza di esperienza e conoscenza, a meno chenon venga loro fornita supervisione o istruzioni riguardantil'uso da una persona responsabile della loro sicurezza.• È necessaria la supervisione di un adulto per evitare che ibambini giochino con l'elettrodomestico.• L’apparecchio è stato concepito per un uso di tipo nonprofessionale all’interno dell’abitazione.• L’apparecchio deve essere usato per il lavaggio delle stovigliea uso domestico, solo da persone adulte e secondo leistruzioni riportate in questo libretto.• L’apparecchio non va installato all’aperto, nemmeno se lospazio è riparato, perché è molto pericoloso lasciarlo espostoa pioggia e temporali.• Non toccare la lavastoviglie a piedi nudi.• Non staccare la spina dalla presa della corrente tirando ilcavo, bensì afferrando la spina.• È necessario chiudere il rubinetto dell’acqua e staccare laspina dalla presa della corrente prima di effettuare operazionidi pulizia e manutenzione.• In caso di guasto, in nessun caso accedere ai meccanismiinterni per tentare una riparazione.• Non toccare mai la resistenza.• Non appoggiarsi o sedersi sulla porta aperta: l’apparecchiopotrebbe ribaltarsi.• La porta non deve essere tenuta nella posizione aperta perchèpuò rappresentare il pericolo di inciampare.• Tenere il detersivo e il brillantante fuori dalla portata deibambini.• Gli imballaggi non sono giocattoli per bambini. Smaltimento
• Smaltimento del materiale di imballaggio: attenersi allenorme locali, così gli imballaggi potranno essere riutilizzati.• La direttiva Europea 2002/96/CE sui rifiuti diapparecchiature elettriche ed elettroniche (RAEE), prevedeche gli elettrodomestici non debbano essere smaltiti nelnormale flusso dei rifiuti solidi urbani. Gli apparecchidismessi devono essere raccolti separatamente perottimizzare il tasso di recupero e riciclaggio dei materialiche li compongono e impedire potenziali danni per la salutee l’ambiente. Il simbolo del cestino barrato è riportato su tuttii prodotti per ricordare gli obblighi di raccolta separata.Per ulteriori informazioni, sulla corretta dismissione deglielettrodomestici, i detentori potranno rivolgersi al serviziopubblico preposto o ai rivenditori. Risparmiare e rispettare l’ambiente Risparmiare acqua ed energia
• Avviare la lavastoviglie solo a pieno carico. In attesa che lamacchina sia piena, prevenire i cattivi odori con il cicloAmmollo (vedi Programmi

• Selezionare un programma adatto al tipo di stoviglie e algrado di sporco consultando la Tabella dei programmi - per stoviglie normalmente sporche utilizzare il programmaEco, che garantisce bassi consumi energetici e di acqua.- se il carico è ridotto attivare l’opzione Mezzo carico

vedi Avvio e utilizzo

• Se il proprio contratto di erogazione dell’energia elettricaprevede fasce orarie di risparmio energetico, effettuare ilavaggi negli orari a tariffa ridotta. L’opzione Avvioritardato vedi Avvio e utilizzo) può aiutare a organizzarei lavaggi in tal senso. Detersivi senza fosfati, senza cloro e contenenti enzimi
• Si consiglia vivamente di usare i detersivi senza fosfati esenza cloro che sono i più indicati per la tuteladell’ambiente.• Gli enzimi sviluppano un’azione particolarmente efficacecon temperature prossime ai 50°C, per cui con i detersivicon enzimi si possono impostare lavaggi a bassetemperature e ottenere gli stessi risultati che si avrebbero a65°C.• Dosare bene il detersivo in base alle indicazioni delproduttore, alla durezza dell’acqua, al grado di sporco ealla quantità di stoviglie per evitare sprechi. Purbiodegradabili, i detersivi contengono elementi chealterano l’equilibrio della natura. Assistenza Prima di contattare l’Assistenza:
• Verificare se l’anomalia può essere risolta da soli ( vedi Anomalie e Rimedi

• Riavviare il programma per controllare se l’inconveniente èstato ovviato.• In caso negativo, contattare il Servizio Assistenza TecnicaAutorizzato.

Non ricorrere mai a tecnici non autorizzati. Comunicare:

• il tipo di anomalia;• il modello della macchina (Mod.);• il numero di serie (S/N).Queste informazioni si trovano sulla targhetta caratteristicheposta sull’apparecchio vedi Descrizione dell’apparecchio

Assistenza Attiva 7 giorni su 7 Se nasce il bisogno di intervento chiamare il Numero UnicoNazionale 199.199.199 Un operatore sarà a completa disposizione per fissare unappuntamento con Centro Assistenza Tecnico autorizzato piùvicino al luogo da cui si chiama.È attivo 7 giorni su 7, sabato e domenica compresi, e nonlascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. alVen. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e igiorni festivi, per chi chiama dal telefono fisso.Per chi chiama da radiomobile le tariffe sono legate al pianotariffario dell’operatore telefonico utilizzato.Le suddette tariffe potrebbero essere soggette a variazione daparte dell’operatore telefonico; per maggiori informazioniconsultare il sito www.aristonchannel.com.
• Presente solo su alcuni modelli.12

Anomalie e rimedi Qualora l’apparecchio presenti delle anomalie di funzionamento, controllare i seguenti punti prima di rivolgersi all’Assistenza. Anomalie: Possibili cause / Soluzione: La lavastoviglie non parte o non risponde ai comandi • Spegnere la macchina con il tasto ON/OFF, riaccendere dopo un minuto circa e reimpostare il programma. • La spina non è ben inserita nella presa di corrente. • La porta della lavastoviglie non è ben chiusa. La porta non si chiude • La serratura è scattata; spingere energicamente la porta fino a sentire il “clack”. La lavastoviglie non scarica acqua.

• Il programma non è ancora terminato. • Il tubo di scarico dell’acqua è piegato (vedi Installazione). • Lo scarico del lavello è ostruito. • Il filtro è intasato da residui di cibo. La lavastoviglie fa rumore. • Le stoviglie sbattono tra loro o contro gli irroratori. • Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo). Su stoviglie e bicchieri ci sono depositi calcarei o una patina biancastra. • Manca il sale rigenerante o la sua regolazione non è adeguata alla durezza dell’acqua (vedi Brillantante e sale). • Il tappo del serbatoio del sale non è chiuso bene. • Il brillantante è esaurito o il dosaggio è insufficiente. Su stoviglie e bicchieri ci sono striature o sfumature bluastre. • Il dosaggio del brillantante è eccessivo. Le stoviglie sono poco asciutte. • È stato selezionato un programma senza asciugatura. • Il brillantante è esaurito o il dosaggio è insufficiente (vedi Brillantante e sale). • La regolazione del brillantante non è adeguata. • Le stoviglie sono in materiale antiaderente o in plastica. Le stoviglie non sono pulite. • I cestelli sono troppo carichi (vedi Caricare i cestelli). • Le stoviglie non sono sistemate bene. • Gli irroratori non sono liberi di ruotare. • Il programma di lavaggio è troppo blando (vedi Programmi). • Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo). • Il tappo del brillantante non è stato chiuso correttamente. • Il filtro è sporco o intasato (vedi Manutenzione e cura). • Manca il sale rigenerante (vedi Brillantante e sale). La lavastoviglie non carica acqua – Allarme rubinetto chiuso. (si sentono dei brevi bip)

(lampeggia la spia ON/OFF e il display visualizza A 6). • Manca l’acqua nella rete idrica. • Il tubo di carico dell’acqua è piegato (vedi Installazione). • Aprire il rubinetto e l’apparecchio si avvia dopo pochi minuti. • L’apparecchio si è bloccato perché non si è intervenuti al suono dei bip. Spegnere la macchina con il tasto ON/OFF, aprire il rubinetto e dopo 20 secondi riaccendere premendo lo stesso tasto. Riprogrammare la macchina e riavviare. Allarme al tubo di carico dell’acqua/Filtrino entrata acqua intasato. (lampeggia la spia ON/OFF e il display visualizza A 7) • Spegnere la macchina premendo il tasto ON/OFF. Chiudere il rubinetto dell’acqua per evitare allagamenti, staccare la spina della corrente. Controllare che il filtro entrata acqua non sia intasato da impurità. (vedere capitolo "Manutenzione e Cura")

OUI Non Non Non Non32

Non Non Non Non A-B 0:08’
