MANUALE UTENTE LFSA+ 2174 A IX HOTPOINT ARISTON

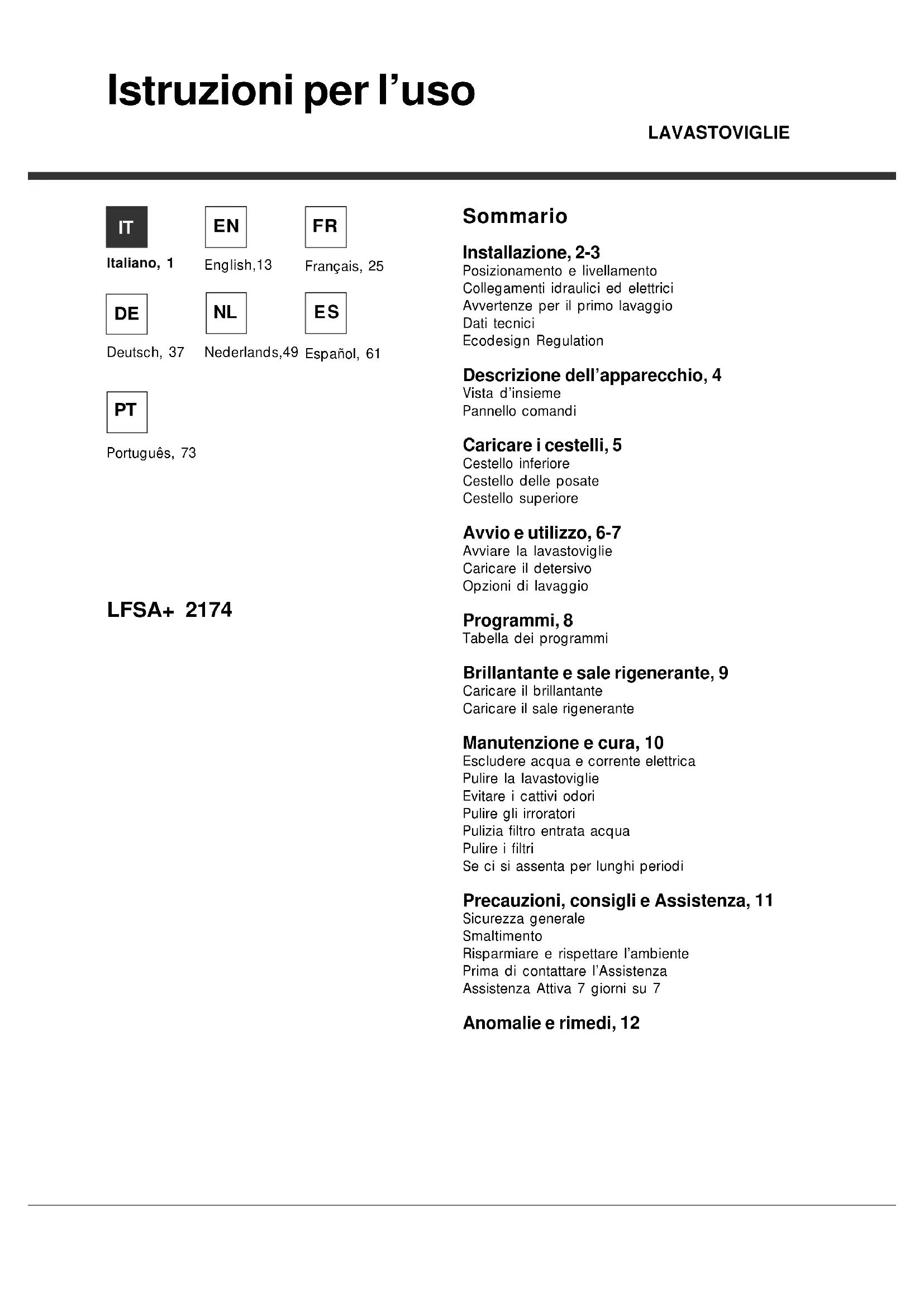

Istruzioni per l’uso LAVASTOVIGLIE Sommario Installazione, 2-3 Posizionamento e livellamento Collegamenti idraulici ed elettrici Avvertenze per il primo lavaggio Dati tecnici Ecodesign Regulation Descrizione dell’apparecchio, 4 Vista d’insieme Pannello comandi Caricare i cestelli, 5 Cestello inferiore Cestello delle posate Cestello superiore Avvio e utilizzo, 6-7 Avviare la lavastoviglie Caricare il detersivo Opzioni di lavaggio Programmi, 8 Tabella dei programmi Brillantante e sale rigenerante, 9 Caricare il brillantante Caricare il sale rigenerante Manutenzione e cura, 10 Escludere acqua e corrente elettrica Pulire la lavastoviglie Evitare i cattivi odori Pulire gli irroratori Pulizia filtro entrata acqua Pulire i filtri Se ci si assenta per lunghi periodi Precauzioni, consigli e Assistenza, 11 Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente Prima di contattare l’Assistenza Assistenza Attiva 7 giorni su 7 Anomalie e rimedi, 12 LFSA+ 2174 Italiano, 1 English,13

Installazione È importante conservare questo libretto per poterloconsultare in ogni momento. In caso di vendita, di cessioneo di trasloco, assicurarsi che resti insieme all’apparecchio.Leggere attentamente le istruzioni: ci sono importantiinformazioni sull’installazione, sull’usoe sulla sicurezza.In caso di trasloco tenere l’apparecchio in posizioneverticale; se fosse necessario, inclinarlo sul lato posteriore.Questo apparecchio è progettato per l'uso domesticoo per applicazioni simili, ad esempio:- aree adibite a cucina per il personale in negozi, uffici edaltri ambienti di lavoro;- case coloniche;- utilizzo da parte di clienti in hotel, motel ed altri ambientidi tipo residenziale;- bed and breakfast. Posizionamento e livellamento 1. Disimballare l’apparecchio e controllare chenon abbia subìto danni durante il trasporto.Se fosse danneggiato non collegarlo e contattareil rivenditore.2. Sistemare la lavastoviglie facendo aderire i fianchi o loschienale ai mobili adiacenti o alla parete. L’apparecchiopuò anche essere incassato sotto a un piano di lavorocontinuo

vedi foglio di Montaggio

3. Posizionare la lavastoviglie su un pavimento piano erigido. Compensare le irregolarità svitando o avvitando ipiedini anteriori finché l’apparecchio non sia orizzontale.Un accurato livellamento dà stabilità ed evita vibrazioni,rumori e spostamenti.4. Per regolare l’altezza del piedino posteriore, agire sullaboccola esagonale di colore rosso presente nella parteinferiore, frontale, centrale della lavastoviglie, con unachiave a bocca esagonale apertura 8 mm., girando insenso orario per aumentare l’altezza e in senso antiorarioper diminuirla. (vedere foglio istruzioni incasso allegato alla documentazione) Collegamenti idraulici ed elettrici L’adattamento degli impianti elettrici e idrauliciper l’installazione deve essere eseguito soloda personale qualificato.La lavastoviglie non deve appoggiare sui tubio sul cavo di alimentazione elettrica.L’apparecchio deve essere collegato alla rete didistribuzione dell’acqua utilizzando tubi nuovi.Non riutilizzare i vecchi tubi.I tubi di carico e di scarico dell’acquae il cavo di alimentazione elettrica possono essere orientativerso destra o sinistra per consentirela migliore installazione. Collegamento del tubo di carico dell’acqua

• A una presa d’acqua fredda: avvitare bene il tubo dicarico a un rubinetto con bocca filettata da 3/4 gas;prima di avvitare, far scorrere l’acqua finché non sialimpida affinché le eventuali impurità non intasinol’apparecchio.• A una presa d’acqua calda: nel caso di impiantocentralizzato di termosifoni, la lavastoviglie può esserealimentata con acqua calda di rete purché non superila temperatura di 60°C.Avvitare il tubo al rubinetto come descritto per la presad’acqua fredda. Se la lunghezza del tubo di carico non è sufficiente,rivolgersi a un negozio specializzatoo a un tecnico autorizzato ( vedi Assistenza

La pressione dell’acqua deve essere compresa neivalori riportati dalla tabella Dati tecnici ( vedi a lato

Fare attenzione che nel tubo non ci siano né pieghené strozzature. Collegamento del tubo di scarico dell’acqua collegare il tubo di scarico, senza piegarlo, a unaconduttura di scarico con diametro minimo di 4 cm.Il tubo di scarico deve essere ad un’altezza compresa tra40 e 80 cm. dal pavimento o piano d’appoggio dellalavastoviglie (A).Prima di collegare il tubo di scarico dell’acqua al sifonedel lavandino, rimuovere il tappo di plastica (B). Sicurezza antiallagamento Per garantire che non si generino allagamenti,la lavastoviglie:- è dotata di un sistema che interrompe l’ingressodell’acqua nel caso di anomalie o di perdite dall’interno.Alcuni modelli sono dotati di un dispositivo supplementaredi sicurezza New Acqua Stop *, che garantisce l’antiallagamento anche in caso di rottura del tubo dialimentazione. ATTENZIONE: TENSIONE PERICOLOSA! Il tubo di carico dell’acqua, non deve in nessun caso,essere tagliato in quanto contiene parti sotto tensione.

• Presente solo su alcuni modelli.IT

Collegamento elettrico Prima di inserire la spina nella presa della corrente,accertarsi che:• la presa abbia la messa a terra e sia a norma di legge;• la presa sia in grado di sopportare il carico massimo dipotenza della macchina, indicato nella targhettacaratteristiche sulla controporta

vedi capitolo Descrizione della lavastoviglie

• la tensione di alimentazione sia compresa nei valoriindicati nella targhetta caratteristiche sulla controporta;• la presa sia compatibile con la spina dell’apparecchio.In caso contrario richiedere la sostituzione della spinaa un tecnico autorizzato ( vedi Assistenza ); non usareprolunghe o prese multiple. Ad apparecchio installato, il cavo di alimentazioneelettrica e la presa della corrente devono esserefacilmente raggiungibili. Il cavo non deve subire piegature o compressioni. Se il cavo di alimentazione è danneggiato, deve esseresostituito dal costruttore o dal suo Servizio di AssistenzaTecnica, in modo da prevenire ogni rischio. (VediAssistenza) L’Azienda declina ogni responsabilità qualora questenorme non vengano rispettate. Striscia anticondensa* Dopo aver incassato la lavastoviglie aprire la porta eincollare la striscia adesiva trasparente sotto al ripiano inlegno per proteggerlo dalla eventuale condensa. Avvertenze per il primo lavaggio Dopo l’installazione, immediatamente prima del primolavaggio, riempire completamente d’acqua il serbatoio delsale e solo dopo aggiungere circa 1 Kg di sale ( vedi capitolo Brillantante e sale rigenerante ): è normale chel’acqua trabocchi. Selezionare il grado di durezzadell’acqua ( vedi Tabella Durezza, capitolo Brillantante e sale rigenerante ). Dopo il caricamento del sale la spiaMANCANZA SALE
• si spegne. Il mancato riempimento del contenitore del sale, puòprovocare il danneggiamento del dolcificatore dell’acquae dell’elemento riscaldante.Dati Tecnici Dimensioni Larghezza cm. 59,5 Altezza cm. 82 Profondità cm. 57 Capacità 14 coperti standard Pressione acqua alimentazione 0,05 ÷ 1MPa (0.5 ÷ 10 bar) 7,25 – 145 psi Tensione di alimentazione vedi targhetta caratteristiche Potenza totale assorbita vedi targhetta caratteristiche Fusibile vedi targhetta caratteristiche

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: -2006/95/EC (Bassa Tensione) -2004/108/EC (Compatibilità Elettromagnetica) -2005/32/EC (Comm. Reg. 1275/2008) (Ecodesign) -97/17/EC (Etichettatura) -2002/96/EC (Smaltimento) *I dati del programma sono valori di misura di laboratorio ricavati secondo la norma europea EN 50242. ** I dati sono ricavati effettuando delle misure in condizioni di utilizzo e di carico stoviglie utente. ECODESIGN REGULATION Il ciclo di lavaggio ECO è il programma standard a cui si riferiscono i dati dell’etichetta energetica; questo ciclo è adatto a lavare stoviglie normalmente sporche ed è il programma più efficiente in termini di consumo energetico e di acqua per questo tipo di stoviglie. Per consumare di meno usa la lavastoviglie a pieno carico.Consumi di stand-by: Consumo di left-on mode: W 3 - consumo di off mode: W 1,3Tabella con consumi per i cicli principaliCondizioni standard Condizioni utente

2. Irroratore superiore

4. Regolatore altezza cestello

5. Cestello inferiore

6. Irroratore inferiore

11. Targhetta caratteristiche

*** Solo sui modelli ad incasso totale

• Presente solo su alcuni modelli. Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie. Pannello comandi Tasto e spiaAvvio/PausaSpia ON-OFF Spia Mancanza SaleManopolaSelezione ProgrammiTastoOn-Off/Reset Spia MancanzaBrillantanteSpia Lavaggioe AvvioRitardato 3h*.Spia Asciugatura eAvvio Ritardato 6h*.Spia Fineprogramma e AvvioRitardato 9h*.Spia e tastoAvvio Ritardato*Spia e tastoMezzo Carico*IT

• Presente solo in alcuni modelli. Variabili per numero e posizione. Prima di caricare i cesti, eliminare dalle stoviglie i residui dicibo e vuotare bicchieri e coppe dei liquidi rimasti.Dopo aver caricato, controllare che gli irroratori ruotinoliberamente. Cesto inferiore e cestino posate Il cesto inferiore può contenere pentole, coperchi, piatti, insalatiere,posate ecc..Piatti e coperchi grandi vanno sistemati di preferenzaai lati del cesto.Alcuni modelli di lavastoviglie, dispongono di settorireclinabili *, gli stessi si possono usare in posizione verticale per la sistemazione dei piatti oppure in posizione orizzontaleper sistemare pentole, insalatiere e padelle.Il cestino delle posate può essere di tipo diverso, scomponibile onon scomponibile a seconda dei modelli di lavastoviglie. Il cesti-no non scomponibile deve essere posizionato solo

nella parteanteriore del cesto inferiore.Entrambi sono mu-niti di griglie supe-riori per una miglio-re disposizione del-le posate. I coltelli e gli utensili con punte taglienti devono esseresistemati nel cestino delle posate con le punte rivolte verso ilbasso o sistemati sulle ribaltine del cesto superiore in posizioneorizzontale. Cesto superiore Caricare stoviglie delicate e leggere: bicchieri, tazze, piattini,insalatiere basse. Ribaltine a posizione variabile Le ribaltine sonoposizionabili su duealtezze differenti perottimizzare ladisposizione dellestoviglie nello spazio delcesto. I calici possonoessere posizionatistabilmente alle ribaltine,inserendo lo stelo delbicchiere nelle apposite asole. Regolare l’altezza del cesto superiore Per agevolare la sistemazione delle stoviglie, è possibilesistemare il cesto superiore in posizione alta o bassa.E’ preferibile regolare l’altezza del cesto superiore aCESTO VUOTO.Non sollevare o abbassare MAI il cesto su un solo lato.Aprire i fermi delle guide del cesto a destrae a sinistra ed estrarre il cesto; sistemarloin alto o in basso, farlo scivolare lungo leguide fino a far entrare anche le rotelleanteriori e chiudere i fermi (vedi figura Se il cesto è dotato di maniglie DualSpace vedi figura), estrarre il cestosuperiore a fine corsa, impugnare lemaniglie ai lati del cesto e muovere versol’alto o verso il basso; lasciare ricadere ilcesto accompagnandolo. Stoviglie non adatte al lavaggio in lavastoviglie

• Oggetti di legno, con impugnatura in legno o in corno o conparti incollate.• Oggetti di alluminio, rame, ottone, peltro o stagno.• Stoviglie di plastica non termoresistente.• Porcellane antiche o dipinte a mano.• Argenteria antica. L’argenteria non antica può invece esserelavata con un programma delicato e accertandosi che non siaa contatto con altri metalli. Si consiglia l’utilizzo di stoviglie idonee al lavaggio inlavastoviglie.6

• Presente solo su alcuni modelli. Avviare la lavastoviglie 1. Aprire il rubinetto dell’acqua.2. Premere il tasto ON-OFF: tutte le spie presenti sulpannello comandi si illuminano per alcuni secondi.3. Aprire la porta e dosare il detersivo ( vedi sotto

vedi Caricare i cestelli ) e chiudere laporta.5. Selezionare il programma ruotando la manopolaSELEZIONE PROGRAMMA in senso orario: far coinciderela tacca sulla manopola con il numero o il simbolo delprogramma. La spia relativa al tasto AVVIO/PAUSA pulsa.6. Selezionare le opzioni di lavaggio

7. Avviare premendo il tasto AVVIO, la spia smette di pulsaree diventa fissa. L’accensione della spia relativa al lavaggioavvisa dell’inizio del programma.

8. Alla fine del programma si illumina la spia FINE (luce

fissa). Spegnere l’apparecchio premendo il tasto ON-OFF,chiudere il rubinetto dell’acqua e staccare la spina dallapresa di corrente.9. Aspettare alcuni minuti prima di togliere le stoviglie, perevitare di scottarsi. Scaricare i cestelli iniziando da quelloinferiore. - Per ridurre il consumo di energia elettrica, in alcune condizioni di NON utilizzo, la macchina si spegne automaticamente. Modificare un programma in corso Se si è selezionato un programma sbagliato è possibilemodificarlo, purché appena iniziato: a lavaggio avviato,per cambiare ciclo di lavaggio spegnere la macchina conuna pressione prolungata del tasto ON/OFF/Reset,riaccenderla con lo stesso tasto e selezionare nuovamenteprogramma e opzioni desiderati. Aggiungere altre stoviglie Premere il tasto Avvio/Pausa, (la luce del tasto pulsa) Aprirela porta facendo attenzione alla fuoriuscita di vapore einserire le stoviglie. Premere il tasto Avvio/Pausa (lucefissa): il ciclo riprende.Premendo il tasto Avvio/Pausa per mettere in pausa lamacchina, si interrompe sia il programma sia l’AvvioRitardato

• se impostato. In questa fase non si può cambiare il programma. Interruzioni accidentali Se durante il lavaggio si apre la porta o si verificaun’interruzione di corrente, il programma si interrompe.Riprende dal punto in cui si era interrotto quando si chiudela porta o torna la luce. Caricare il detersivo Il buon risultato del lavaggio dipende anche dal correttodosaggio del detersivo, eccedendo non si lava in modopiù efficace e si inquina l’ambiente. Utilizzare solo detersivo per lavastoviglie. NON UTILIZZARE detersivi per lavaggio a mano.Un utilizzo eccessivo di detersivo può lasciare residuidi schiuma a fine ciclo.L’utilizzo delle pastiglie è consigliato solo nei modellidove è presente l’opzione PASTIGLIE MULTIFUNZIONE.Le migliori prestazioni di lavaggio ed asciugatura, siottengono solo con l’utilizzo di detersivo in polvere,brillantante liquido e sale.vaschetta A: Detersivo per lavaggiovaschetta B: Detersivo per prelavaggio1. Aprire il coperchio C premendoil pulsante D.2. Dosare il detersivo consultando

Tabella dei programmi

• in polvere: vaschette A e B.• pastiglie: quando il programmane richiede 1, metterla nellavaschetta A e chiudere ilcoperchio; quando ne richiede 2,mettere la seconda sul fondo della vasca.3. Eliminare i residui di detersivo dai bordi della vaschettae chiudere il coperchio fino allo scatto.IT

Opzioni di lavaggio* Le OPZIONI possono essere impostate, modificate o azzerate solo dopo aver scelto il programma di lavaggio e prima di aver premuto il tasto Avvio/Pausa. Possono essere selezionate solo le opzioni compatibili al tipo di programma scelto. Se un’opzione non è compatibile con il programma selezionato, (vedi tabella programmi)

led relativo lampeggia velocemente 3 volte. Se viene selezionata un’opzione incompatibile con un’opzione o un programma di lavaggio precedentemente impostati, l’opzione non compatibile lampeggia 3 volte e si spegne, mentre rimane accesa l’ultima impostazione scelta. Per deselezionare un’opzione erroneamente impostata, premere di nuovo sul tasto corrispondente. Mezzo carico cesto superiore* Se le stoviglie sono poche, si può effettuare il mezzo carico risparmiando acqua, energia e detersivo. Selezionare il programma, premere il tasto MEZZO CARICO: la spia si illumina e si attiva il lavaggio solo sul cesto superiore. Ricordarsi di caricare le stoviglie solo sul cesto superiore e di dimezzare la quantità di detersivo. E’ preferibile utilizzare detersivo in polvere. Questa opzione non è disponibile con il programma: Rapido. Avvio ritardato* È possibile posticipare di 3, 6 o 9 ore l’avvio del programma: 1:Dopo aver selezionato il programma di lavaggio desiderato ed altre eventuali opzioni, premere il tasto AVVIO RITARDATO: la spia si illumina. 2: Selezionare l’avvio desiderato premendo in successione il tasto dell’Avvio ritardato, le spie del lavaggio (3 ore), asciugatura (6 ore) e fine (9 ore) si illumineranno in successione. Con un’ulteriore pressione del tasto Avvio Ritardato, si deseleziona l’opzione e la spia si spegne.

3. A selezione avvenuta, premendo il tasto Avvio/Pausa

avrà inizio il conto alla rovescia, il ritardo selezionato lampeggia ed il tasto Avvio/Pausa smette di pulsare (luce fissa).

3. A tempo scaduto la spia dell’AVVIO RITARDATO si

spegne, e il programma si avvia. Non è possibile impostare l’Avvio Ritardato a ciclo avviato.

Tabella Opzioni Avvio Ritardato Mezzo Carico Intensivo

• Presente solo su alcuni modelli.8

Programmi Note: le migliori prestazioni dei programmi “Quotidiano e Rapido”, si ottengono preferibilmente rispettando il numero di coperti specificati.

• Il programma Eco, rispetta la norma EN-50242, dura più a lungo rispetto ad altri programmi ma presenta un minor consumo di energia ed in più è rispettoso con l’ambiente. Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta all’indirizzo: ASSISTENZA_EN_LVS@indesitcompany.com Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie. Per facilitare il dosaggio del detersivo è bene sapere che: 1 cucchiaio da cucina = 15 g. di polvere = 15 ml di liquido circa. - 1 cucchiaino da cucina = 5 g.di polvere = 5 ml di liquido circa Se le stoviglie sono poco sporche o sono state sciacquate precedentemente sotto l’acqua, ridurre sensibilmente la dose del detersivo. Detersivo (A) = vaschetta A (B) = vaschetta B Indicazioni per la scelta dei programmi Programma polvere liquido pastiglie Programmi che prevedono l’asciugatura Opzioni Durata del programma (tolleranza ±10%) Hrs. Min. Stoviglie e pentole molto sporche (da non usare per pezzi delicati). Intensivo

A-B 1:50’ Sporco quotidiano in quantità limitata. (4 coperti + 1 pentola + 1 padella). Quotidiano 25 g (A) 25 ml (A) 1 (A)

A-B 1:00’ Lavaggio preliminare in attesa di completare il carico al pasto successivo. Ammollo

A-B 0:08’ Lavaggio ecologico a bassi consumi energetici, adatto a stoviglie e pentole. Eco

A-B 2:55’ Ciclo economico e veloce da utilizzare per stoviglie poco sporche, subito dopo l'uso. (2 piatti +2 bicchieri +4 posate+1 pentola + 1 padellino) Rapido 25 g (A) 25 ml (A) 1 (A)

0:35’ Ciclo economico e veloce per stoviglie delicate, più sensibili alle alte temperature, subito dopo l'uso. (calici nell cesto superiore + piatti delicati cesto inferiore). Cristalli

Brillantante e sale rigenerante Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale nè detersivi per il lavaggio a mano. Seguire le indicazioni riportate sulla confezione. Se si usa un prodotto multifunzione, non è necessarioaggiungere brillantante, si consiglia invece di aggiungeresale, specie se l’acqua è dura o molto dura. Seguire leindicazioni riportate sulla confezione. Non aggiungendo né sale né brillantante è normale che le spie MANCANZA SALE

• e MANCANZA BRILLANTANTE

• rimangano accese. Caricare il brillantante Il brillantante facilita l’asciugatura delle stoviglie facendoscivolare l’acqua dalla superficie, così che non rimanganostriature o macchie.Il serbatoio del brillantante va riempito:• quando sul pannello si accende la spia MANCANZABRILLANTANTE 1. Aprire il serbatoio ruotando iltappo (G) in senso antiorario.2. Versare il brillantante evitandoche fuoriesca. Se accade, puliresubito con un panno asciutto.3. Riavvitare il tappo.Non versare MAI il brillantantedirettamente all’interno dellavasca. Regolare la dose di brillantante Se non si è soddisfatti del risultato dell’asciugatura, è possibileregolare la dose di brillantante. Con un cacciavite girare ilregolatore (F) scegliendo tra 6 posizioni (la regolazione difabbrica è sul 4):• se sulle stoviglie ci sono striature, girare verso i numeribassi (1-3).• se ci sono gocce d’acqua o macchie di calcare girare versoi numeri alti (4-6). Impostazione durezza dell’acqua Ogni lavastoviglie è corredata di un dolcificatore dell’acqua che,utilizzando del sale rigenerante specifico per lavastoviglie, forni-sce acqua priva di calcare per il lavaggio delle stoviglie.Questa lavastoviglie, consente una regolazione che riducel’inquinamento ed ottimizza le prestazioni di lavaggio in funzionedella durezza dell’acqua. Il dato è reperibile presso l’Enteerogatore dell’acqua potabile.- Spegnere la macchina con il tasto ON/OFF e aprire la porta.-Posizionare la manopola SELEZIONE PROGRAMMA prima sul 5° programma ed in succesione sul 1° programma e nuovamente sul 5°.-Premere il tasto ON/OFF, le spie delle fasi ciclo lampeggiano;ora è possibile selezionare il livello di durezza.Ad ogni programma corrisponde un livello di durezza:Es: 1° programma, livello durezza 12° programma, livello durezza 2 ecc..ecc... fino ad un massimodi 5
• livelli. (Il decalcificatore è impostato dalla fabbrica sul livello 3).- Per uscire dalla funzione attendere alcuni secondi o premere un tasto delle opzioni* o spegnere la macchina con il tasto ON/ OFF. Se si utilizzano le pastiglie multifunzione, riempire comunque ilserbatoio del sale.(°dH = durezza in gradi tedeschi - °fH = durezza in gradi francesi- mmol/l = millimol/litro) Caricare il sale rigenerante Per avere buoni risultati di lavaggio è indispensabile verificareche il serbatoio del sale non sia mai vuoto. Il sale rigeneranteelimina il calcare dall’acqua, evitando che si depositi sullestoviglie.Il serbatoio del sale è posto nella parte inferiore dellalavastoviglie (vedi Descrizione) e va riempito:• quando il galleggiante verde
• non è visibile osservando il tappo del sale;• quando sul pannello si accende la spia MANCANZA SALE 1. Estrarre il cesto inferiore e svitare il tappodel serbatoio in senso antiorario.2. Solo per il primo utilizzo: riempire il serbatoiodi acqua fino al bordo.3. Posizionare l’imbuto vedi figura) e riempireil serbatoio di sale fino al bordo (circa 1 kg); è normale chetrabocchi un po’ d’acqua.4. Togliere l’imbuto*, eliminare i residui di sale dall’imbocco;sciacquare il tappo sotto l’acqua corrente prima di avvitarlo,disponendolo a testa in giù e facendo defluire l’acqua dalle quattrofessure disposte a stella nella parte inferiore del tappo. (tappocon galleggiante verde E’ consigliabile effettuare questa operazione ad ognicaricamento del sale.Chiudere bene il tappo, affinché nel serbatoio non entri detersivodurante il lavaggio (potrebbe danneggiarsi irrimediabilmente ildolcificatore). Quando si rende necessario, caricare il sale prima di unciclo di lavaggio in modo da eliminare la soluzione salinatraboccata dal contenitore del sale.
• Presente solo su alcuni modelli.

Tabella Durezze Acqua Autonomia media

6,1 - 9 2/3 settimane Da 0°f a 10°f si consiglia di non utilizzare sale. con impostazione 5 la durata può prolungarsi. con 1 lavaggio al giorno10

Manutenzione e cura Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell’acqua dopo ogni lavaggio pereliminare il pericolo di perdite.• Staccare la spina dalla presa di corrente quando sipulisce la macchina e durante i lavori di manutenzione. Pulire la lavastoviglie
• La superficie esterna e il pannello di controllo possonoessere puliti con un panno inumidito con acqua nonabrasivo. Non usare solventio abrasivi.• La vasca interna può essere pulita da eventuali macchiecon un panno imbevuto di acqua e poco aceto. Evitare i cattivi odori
• Lasciare sempre socchiusa la porta per evitare ilristagno di umidità.• Pulire regolarmente le guarnizioni perimetrali ditenuta della porta e delle vaschette detersivo con unaspugnetta umida. Si eviteranno così ristagni di cibo,principali responsabili del cattivo odore. Pulire gli irroratori Può succedere che residui di cibo si attacchino agliirroratori e ostruiscano i fori da cui esce l’acqua: di tantoin tanto è bene controllarli e pulirli con uno spazzolinonon metallico.I due irroratori, sono entrambi smontabili.Per smontare l’irroratoresuperiore, occorre svitaregirando in senso antiorario laghiera di plastica.L’irroratoresuperiore, va rimontato con laparte con il maggior numero difori rivolta verso l’alto.L’irroratore inferiore si smontafacendo pressione sullelinguette poste ai lati e tirandoloverso l’alto. Pulizia del filtro entrata acqua* Se i tubi dellacqua sono nuovi o sono rimasti per lungotempo inattivi, prima di fare lallacciamento, far scorrerelacqua fino a che diventi limpida e sia priva di impurit.Senza questa precauzione, c il rischio che il punto doveentra lacqua si intasi, danneggiando la lavastoviglie.* Presente solo su alcuni modelli.Periodicamente, pulire il filtro entrata acqua posizionatoall’uscita del rubinetto.- Chiudere il rubinetto dell’acqua.- Svitare l’estremità del tubo di carico acqua, togliere ilfiltro e pulirlo delicatamente sotto un getto di acquacorrente.- Inserire nuovamente il filtro e avvitare il tubo. Pulire i filtri Il gruppo filtrante è formato da tre filtri che puliscono l’acquadi lavaggio dai residui di cibo e la rimettono in circolo: peravere buoni risultati di lavaggio è necessario pulirli.Pulire i filtri con regolarità.La lavastoviglie non deve essere usata senza filtri ocon filtro sganciato.• Dopo alcuni lavaggi, controllare il gruppo filtrante e senecessario pulirlo accuratamente sotto acqua corrente,aiutandosi con uno spazzolino non metallico, seguendole istruzioni sotto riportate:

1. ruotare in senso antiorario il filtro cilindrico C ed estrarlo(fig. 1).

2. Estrarre il bicchiere filtro B facendo una leggerapressione sulle alette laterali (Fig. 2);

3. Sfilare il piatto filtro inox A. (fig. 3).

4. Ispezionare il pozzetto ed eliminare eventuali residui dicibo. NON RIMUOVERE MAI la protezione della pompa dilavaggio (particolare di colore nero) (fig.4). Dopo la pulizia dei filtri, rimontare il gruppo filtrante ericollocarlo correttamente nella sua sede; è fondamentaleper un buon funzionamento della lavastoviglie. Se ci si assenta per lunghi periodi

• Staccare i collegamenti elettrici e chiudere il rubinettodell’acqua.• Lasciare socchiusa la porta.• Al rientro, fare un lavaggio a vuoto.

Precauzioni, consigli e Assistenza L’apparecchio è stato progettato e costruito in conformitàalle norme internazionali di sicurezza. Queste avvertenze sonofornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale

• Questo elettrodomestico non può venire usato da persone(bambini compresi) con ridotte capacità fisiche, sensoriali omentali, o mancanza di esperienza e conoscenza, a menoche non venga loro fornita supervisione o istruzioni riguardantil'uso da una persona responsabile della loro sicurezza.• È necessaria la supervisione di un adulto per evitare che ibambini giochino con l'elettrodomestico.• L’apparecchio è stato concepito per un uso di tipo nonprofessionale all’interno dell’abitazione.• L’apparecchio deve essere usato per il lavaggio delle stovigliea uso domestico, solo da persone adulte e secondo le istruzioniriportate in questo libretto.• L’apparecchio non va installato all’aperto, nemmeno se lo spazioè riparato, perché è molto pericoloso lasciarlo esposto a pioggiae temporali.• Non toccare la lavastoviglie a piedi nudi.• Non staccare la spina dalla presa della corrente tirando ilcavo, bensì afferrando la spina.• È necessario chiudere il rubinetto dell’acqua e staccare laspina dalla presa della corrente prima di effettuare operazionidi pulizia e manutenzione.• In caso di guasto, in nessun caso accedere ai meccanismiinterni per tentare una riparazione.• Non toccare mai la resistenza.• Non appoggiarsi o sedersi sulla porta aperta: l’apparecchiopotrebbe ribaltarsi.• La porta non deve essere tenuta nella posizione aperta perchèpuò rappresentare il pericolo di inciampare.• Tenere il detersivo e il brillantante fuori dalla portata dei bambini.• Gli imballaggi non sono giocattoli per bambini. Smaltimento
• Smaltimento del materiale di imballaggio: attenersi alle normelocali, così gli imballaggi potranno essere riutilizzati.• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiatureelettriche ed elettroniche (RAEE), prevede che glielettrodomestici non debbano essere smaltiti nel normale flussodei rifiuti solidi urbani. Gli apparecchi dismessi devono essereraccolti separatamente per ottimizzare il tasso di recupero ericiclaggio dei materiali che li compongono e impedire potenzialidanni per la salute e l’ambiente. Il simbolo del cestino barratoè riportato su tutti i prodotti per ricordare gli obblighi di raccoltaseparata.Per ulteriori informazioni, sulla corretta dismissione deglielettrodomestici, i detentori potranno rivolgersi al serviziopubblico preposto o ai rivenditori. Risparmiare e rispettare l’ambiente Risparmiare acqua ed energia
• Avviare la lavastoviglie solo a pieno carico. In attesa che lamacchina sia piena, prevenire i cattivi odori con il ciclo Ammollo vedi Programmi

• Selezionare un programma adatto al tipo di stoviglie e al gradodi sporco consultando la Tabella dei programmi - per stoviglie normalmente sporche utilizzare il programmaEco, che garantisce bassi consumi energetici e di acqua.- se il carico è ridotto attivare l’opzione Mezzo carico

vedi Avvio e utilizzo

• Se il proprio contratto di erogazione dell’energia elettricaprevede fasce orarie di risparmio energetico, effettuare ilavaggi negli orari a tariffa ridotta. L’opzione Avvio ritardato* vedi Avvio e utilizzo) può aiutare a organizzare i lavaggi in talsenso. Detersivi senza fosfati, senza cloro e contenenti enzimi
• Si consiglia vivamente di usare i detersivi senza fosfati e senzacloro che sono i più indicati per la tutela dell’ambiente.• Gli enzimi sviluppano un’azione particolarmente efficace contemperature prossime ai 50°C, per cui con i detersivi conenzimi si possono impostare lavaggi a basse temperature eottenere gli stessi risultati che si avrebbero a 65°C.• Dosare bene il detersivo in base alle indicazioni del produttore,alla durezza dell’acqua, al grado di sporco e alla quantità distoviglie per evitare sprechi. Pur biodegradabili, i detersivicontengono elementi che alterano l’equilibrio della natura.
• Presente solo su alcuni modelli. Assistenza Prima di contattare l’Assistenza:
• Verificare se l’anomalia può essere risolta da soli (vedi Anomaliee Rimedi

• Riavviare il programma per controllare se l’inconveniente è statoovviato.• In caso negativo, contattare il Servizio Assistenza TecnicaAutorizzato. Non ricorrere mai a tecnici non autorizzati. Comunicare:
• il tipo di anomalia;• il modello della macchina (Mod.);• il numero di serie (S/N).Queste informazioni si trovano sulla targhetta caratteristiche postasull’apparecchio vedi Descrizione dell’apparecchio

Assistenza Attiva 7 giorni su 7 Se nasce il bisogno di intervento chiamare il Numero UnicoNazionale 199.199.199 Un operatore sarà a completa disposizione per fissare unappuntamento con Centro Assistenza Tecnico autorizzato piùvicino al luogo da cui si chiama.È attivo 7 giorni su 7, sabato e domenica compresi, e non lasciamai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chichiama dal telefono fisso.Per chi chiama da radiomobile le tariffe sono legate al piano tariffariodell’operatore telefonico utilizzato.Le suddette tariffe potrebbero essere soggette a variazione daparte dell’operatore telefonico; per maggiori informazioni consultareil sito www.aristonchannel.com.12

Anomalie e rimedi Qualora l’apparecchio presenti delle anomalie di funzionamento, controllare i seguenti punti prima di rivolgersiall’Assistenza. Anomalie: Possibili cause / Soluzione: La lavastoviglie non parte o non risponde ai comandi • Spegnere la macchina con il tasto ON/OFF, riaccendere dopo un minuto circa e reimpostare il programma. • La spina non è ben inserita nella presa di corrente. • La porta della lavastoviglie non è ben chiusa. La porta non si chiude • La serratura è scattata; spingere energicamente la porta fino a sentire il “clack”. La lavastoviglie non scarica acqua.

• Il programma non è ancora terminato. • Il tubo di scarico dell’acqua è piegato (vedi Installazione). • Lo scarico del lavello è ostruito. • Il filtro è intasato da residui di cibo. La lavastoviglie fa rumore. • Le stoviglie sbattono tra loro o contro gli irroratori. • Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo). Su stoviglie e bicchieri ci sono depositi calcarei o una patina biancastra. • Manca il sale rigenerante o la sua regolazione non è adeguata alla durezza dell’acqua (vedi Brillantante e sale). • Il tappo del serbatoio del sale non è chiuso bene. • Il brillantante è esaurito o il dosaggio è insufficiente. Su stoviglie e bicchieri ci sono striature o sfumature bluastre. • Il dosaggio del brillantante è eccessivo. Le stoviglie sono poco asciutte. • È stato selezionato un programma senza asciugatura. • Il brillantante è esaurito o il dosaggio è insufficiente (vedi Brillantante e sale). • La regolazione del brillantante non è adeguata. • Le stoviglie sono in materiale antiaderente o in plastica. Le stoviglie non sono pulite. • I cestelli sono troppo carichi (vedi Caricare i cestelli). • Le stoviglie non sono sistemate bene. • Gli irroratori non sono liberi di ruotare. • Il programma di lavaggio è troppo blando (vedi Programmi). • Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo). • Il tappo del brillantante non è stato chiuso correttamente. • Il filtro è sporco o intasato (vedi Manutenzione e cura). • Manca il sale rigenerante (vedi Brillantante e sale). La lavastoviglie non carica acqua – Allarme rubinetto chiuso. (si sentono dei brevi bip)

(lampeggiano velocemente le spie Asciugatura e Fine). • Manca l’acqua nella rete idrica. • Il tubo di carico dell’acqua è piegato (vedi Installazione). • Aprire il rubinetto e l’apparecchio si avvia dopo pochi minuti. • L’apparecchio si è bloccato perché non si è intervenuti al suono dei bip

Spegnere la macchina con il tasto ON/OFF, aprire il rubinetto e dopo 20 secondi riaccendere premendo lo stesso tasto. Riprogrammare la macchina e riavviare. Allarme al tubo di carico dell’acqua/Filtrino entrata acqua intasato. (lampeggiano velocemente le spie: Lavaggio, Asciugatura e Fine) • Spegnere la macchina premendo il tasto ON/OFF. Chiudere il rubinetto dell’acqua per evitare allagamenti, staccare la spina della corrente. Controllare che il filtro entrata acqua non sia intasato da impurità. (vedere capitolo "Manutenzione e Cura")
