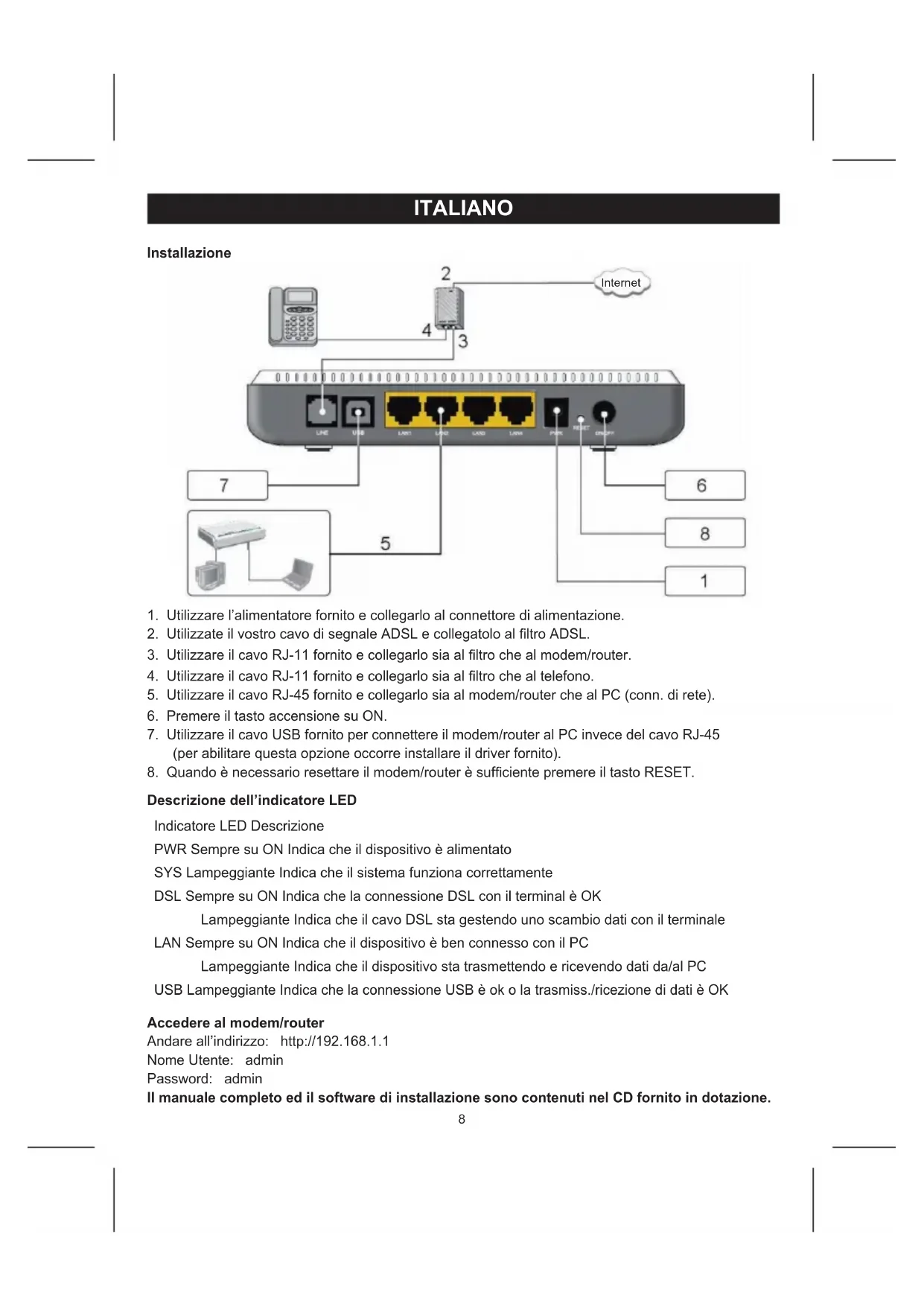

MANUALE UTENTE CMPADSL2ROU20 KONIG

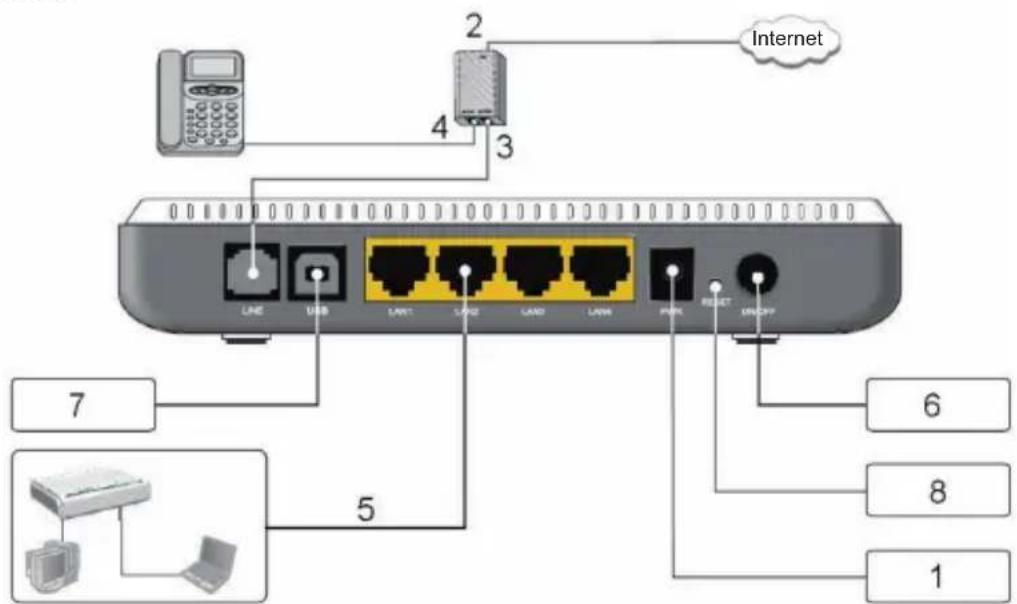

1. Utilizzare l’alimentatore fornito e collegarlo al connettore di alimentazione.

2. Utilizzate il vostro cavo di segnale ADSL e collegatolo al ltro ADSL.

3. Utilizzare il cavo RJ-11 fornito e collegarlo sia al ltro che al modem/router.

4. Utilizzare il cavo RJ-11 fornito e collegarlo sia al ltro che al telefono.

5. Utilizzare il cavo RJ-45 fornito e collegarlo sia al modem/router che al PC (conn. di rete).

6. Premere il tasto accensione su ON.

7. Utilizzare il cavo USB fornito per connettere il modem/router al PC invece del cavo RJ-45

(per abilitare questa opzione occorre installare il driver fornito).

8. Quando è necessario resettare il modem/router è sufciente premere il tasto RESET.

Descrizione dell’indicatore LED Indicatore LED Descrizione PWR Sempre su ON Indica che il dispositivo è alimentato SYS Lampeggiante Indica che il sistema funziona correttamente DSL Sempre su ON Indica che la connessione DSL con il terminal è OK Lampeggiante Indica che il cavo DSL sta gestendo uno scambio dati con il terminale LAN Sempre su ON Indica che il dispositivo è ben connesso con il PC Lampeggiante Indica che il dispositivo sta trasmettendo e ricevendo dati da/al PC USB Lampeggiante Indica che la connessione USB è ok o la trasmiss./ricezione di dati è OK Accedere al modem/router Andare all’indirizzo: http://192.168.1.1 Nome Utente: admin Password: admin Il manuale completo ed il software di installazione sono contenuti nel CD fornito in dotazione.9 Precauzioni di sicurezza: Per ridurre il rischio di shock elettrico, questo prodotto dovrebbe essere aperto SOLO da un tecnico autorizzato quando è necessario ripararlo. Scollegare il prodotto dall’alimentazione e da altri apparecchi se dovesse esserci un problema. Non esporre il prodotto ad acqua o umidità. Manutenzione: Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi. Garanzia: Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modiche del prodotto o a danni determinati dall’uso non corretto del prodotto stesso. Generalità: Il design e le caratteristiche tecniche sono soggetti a modica senza necessità di preavviso. Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in questo documento. Tenere questo manuale e la confezione per riferimento futuro. Attenzione: Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici non devono essere gettati insieme ai riuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata. ESPAÑOL Instalación Internet
