Tip produs	Router ADSL
Marcă	KONIG
Model	CMPADSL2ROU20
Alimentare	Adaptor de curent inclus
Indicatoare LED	PWR, SYS, DSL, LAN, USB
Funcții	Modem ADSL, router, conectare LAN și USB
Porturi	1 port RJ-11 (ADSL), 1 port RJ-45 (LAN), 1 port USB
Adresă IP implicită	192.168.1.1
Identificator implicit	admin
Resetare	Buton RESET în spate
Siguranță	Nu deschideți dispozitivul; deconectați în caz de problemă; nu expuneți la apă sau umiditate
Întreținere	Curățați cu o cârpă uscată; nu utilizați solvenți sau produse abrazive
Garanție	Garanție anulată în caz de modificare sau utilizare incorectă
Generalități	Design și caracteristici tehnice pot fi modificate fără notificare prealabilă
Conținut pachet	Router, adaptor de curent, cablu ADSL, cablu RJ-11, cablu RJ-45, cablu USB, CD de instalare, manual

Întrebări frecvente - CMPADSL2ROU20 KONIG

Cum conectez routerul ADSL Konig CMPADSL2ROU20 ?

Conectați adaptorul de curent la portul de alimentare. Conectați cablul ADSL la separatorul voce-date. Utilizați cablul RJ-11 pentru a conecta separatorul la router și la telefon. Apoi, conectați routerul la PC printr-un cablu RJ-45 sau USB. În final, puneți comutatorul de alimentare în poziția ON.

Ce fac dacă LED-ul DSL clipește ?

LED-ul DSL care clipește indică faptul că cablul DSL este în faza de negociere a datelor cu terminalul. Așteptați ca legătura să fie stabilită. Dacă rămâne intermitent mult timp, verificați conexiunile și separatorul.

Cum accesez interfața de configurare a routerului ?

Deschideți un browser și accesați adresa http://192.168.1.1. Utilizați numele de utilizator admin (fără parolă implicită). Manualul complet și software-ul de instalare se găsesc pe CD-ul inclus.

Ce înseamnă LED-ul SYS care clipește ?

LED-ul SYS care clipește indică faptul că sistemul funcționează corect. Dacă este stins, verificați alimentarea. Dacă este fix, poate exista o defecțiune.

Pot folosi o conexiune USB în loc de RJ-45 ?

Da, puteți folosi cablul USB inclus pentru a conecta routerul la PC în locul unui cablu RJ-45. Trebuie să instalați mai întâi driverul furnizat pe CD pentru a activa această opțiune.

Cum resetez routerul la setările din fabrică ?

Apăsați butonul RESET cu ajutorul unui obiect ascuțit și mențineți-l apăsat timp de aproximativ 10 secunde. Eliberați când LED-urile clipesc. Setările din fabrică vor fi restaurate.

Ce fac dacă dispozitivul nu se pornește ?

Verificați dacă adaptorul de curent este conectat corect și comutatorul de alimentare este în poziția ON. Încercați o altă priză de curent. Dacă problema persistă, contactaţi un tehnician calificat.

Cum curăț routerul ?

Curățați dispozitivul doar cu o cârpă uscată. Nu utilizați solvenți sau produse abrazive. Deconectați dispozitivul înainte de curățare.

Unde găsesc manualul complet și software-ul de instalare ?

Manualul complet și software-ul de instalare se găsesc pe CD-ul inclus cu routerul. De asemenea, puteți descărca instrucțiunile în format PDF de pe site-ul notice-facile.com.

Ce fac în cazul unei probleme electrice ?

Deconectați imediat dispozitivul și celelalte echipamente de la rețea. Nu încercați să deschideți routerul. Încredințați repararea unui tehnician calificat. Nu expuneți dispozitivul la apă sau umiditate.

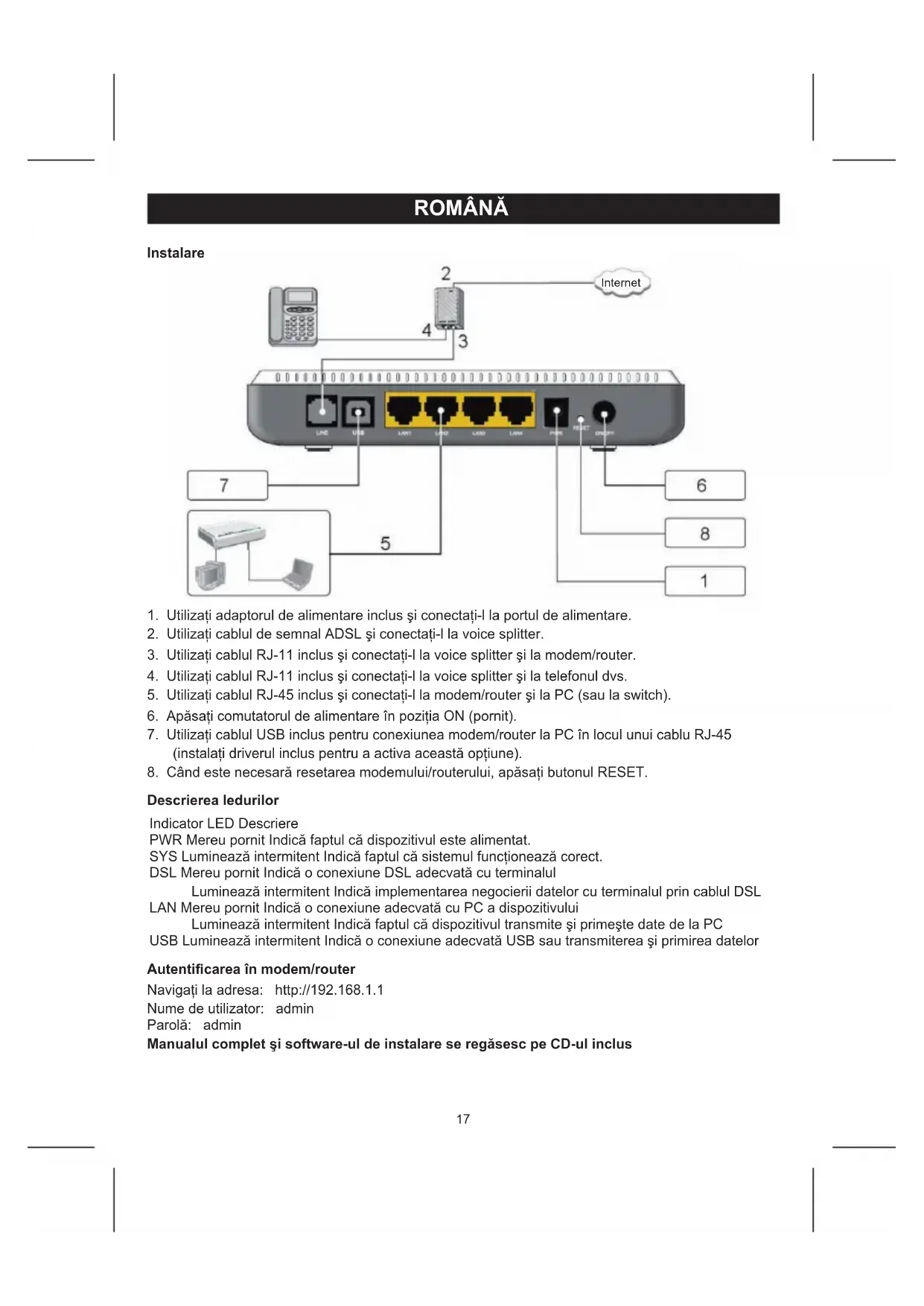

MANUAL DE UTILIZARE CMPADSL2ROU20 KONIG

1. Utilizati adaptorul de alimentare inclus si conectati- la portul de alimentare.
2. Utilizati cablul de semnal ADSL si conectati-1 la voce splitter.
3. Utilizati cabul RJ-11 inclus 日 conectati la voce splitter si la modem/router.
4. Utilizati cablul RJ-11 inclus si connectati-l la voice splitter si la Telefonul dvs.
5. Utilizati cablul RJ-45 inclus si connectati-1 la modem/router si la PC (sau la switch).
6. Apasati comutatorul de alimentare in poziţia ON (pornit).
7. Utilizati cabul USB inclus pentru conexiunea modem/router la PC in locul unui cablu RJ-45 (installati driverul inclus pentru a activa această optiune).
8. Cánd este necessitiesa resetarea modemului/routerului, apasati butonul RESET.

Descrierea ledurilor

Indicator LED Descriere

PWR Mereu pornit Indica faptul ca dispositivul este alimentat.

SYS Luminează intermitent Indica faptul ca systemdul functionează corect.

DSL Mereu pornit Indica o conexiune DSL adevvata cu terminalul

Luminează intermitent Indica implementarea negotocierei datelor cu terminalul prin cablul DSL

LAN Mereu pornit Indica o conexiune adecvatá cu PC a dispositivului

Lumineaza intermitent Indica faptul ca dispositivul transmite si primeste date de la PC

USB Lumineaz intermitent Indica o conexiune adevata USB Sau transmiterea si primirea datelor

Manualul completi software-ul de instalare se regasesc pe CD-ul inclus

Designul si specificatiile produsului pot fi modificate fara o notificare prealabilă.

Toate siglele marcilor si denomirile produselor sunt marmi commerciale sau marmi commerciale inregistrare ale proprietarilor de drept si prin preventa sunt recunoscute ca atare.

Păstrați acest manual Şi ambalajul pentru consultări ulterioare.

Atentie:

Pe acest produs se află acest marcaj. Acesta semnifică faptul cà produsele electrice Şi electronicne nu trebuie eliminate odatač cu gunoiul menajer. Aceste produse au un system separat de colectare.

EAAHNIKA

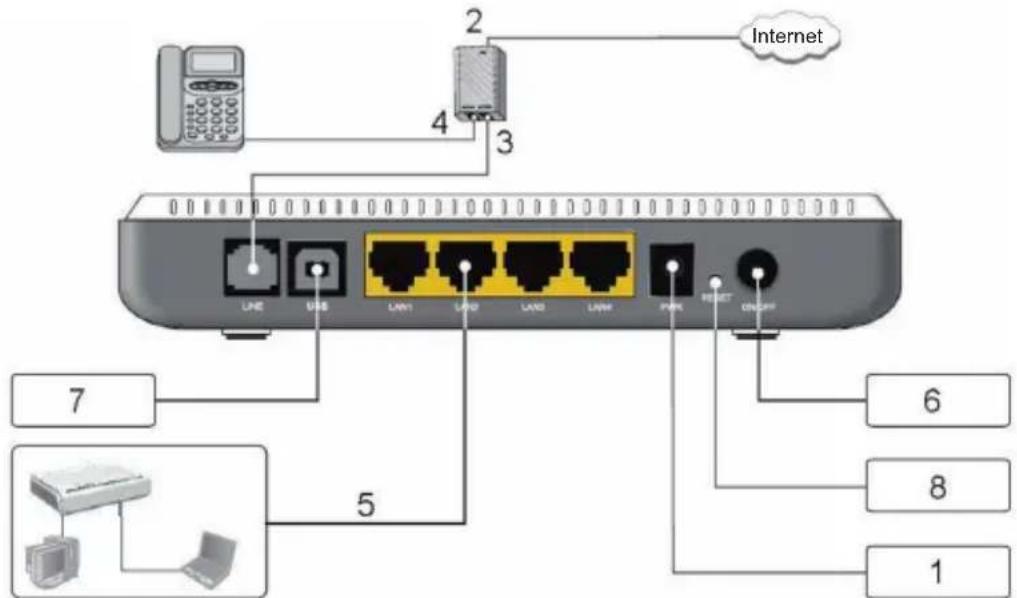

EykataoTaon

1. Xpnoiopoioiote tv avtattopatpooosiaacouountepiaaavetai kai ouvodote tv otn Upa tpooosia

2. XpnooToTo TnAeWviko KaWio ADSL KAI Ouvdeote To oTov diaxwpiotn φων

3. Xpnoiopoioane To ouptepiaaubavouevo kaawdo RJ-11 kai ouvdeote to oto dxwpiotn φων kai oto modem/router.

4. Xpnoiopoioiote To ouptepiaaavouevo kaawio RJ-11 kai ouvdeote to otoiv diaxpiotn ω ν kai OTo tnAeWvO aC.
5. Xpnoiopoioiote To eowkEioevo KaWio RJ-45 kai ouvoe to oTo modemROUTer kai otov H/Y (n diakottn).
6. ΠΙΕΟΤΕ TOV διακόπTTN Tροφοδοσίας στη Θεση ON.
7. Xpnoiopoioinote to eomegaieo evo kawio USB yia va ouvdeoe to modem/router otov H/Y avti yia to kalwio RJ-45 (eykataaonote tov eomegaieo evo obnyo (driver) yia tnv evepyotoiogn autnc tnc etiioyng).
8. Otav θ α xpeiaotv aTavaapepe to modem/router nioTe to koupiRESET.

Nepiyapn Tns EvdeikTKncs luxviac LED

EvEiKTIkiL Auxvi LED Pepiypapn

PWR NaVtONnoukeun dexetaipeu

SYS AvaoBnvei Anwvei OTO uOTma aeitoupye oWot
